Системные индикаторы, Системные индикаторы -13

Руководство пользователя

2-13

Путеводитель по компьютеру

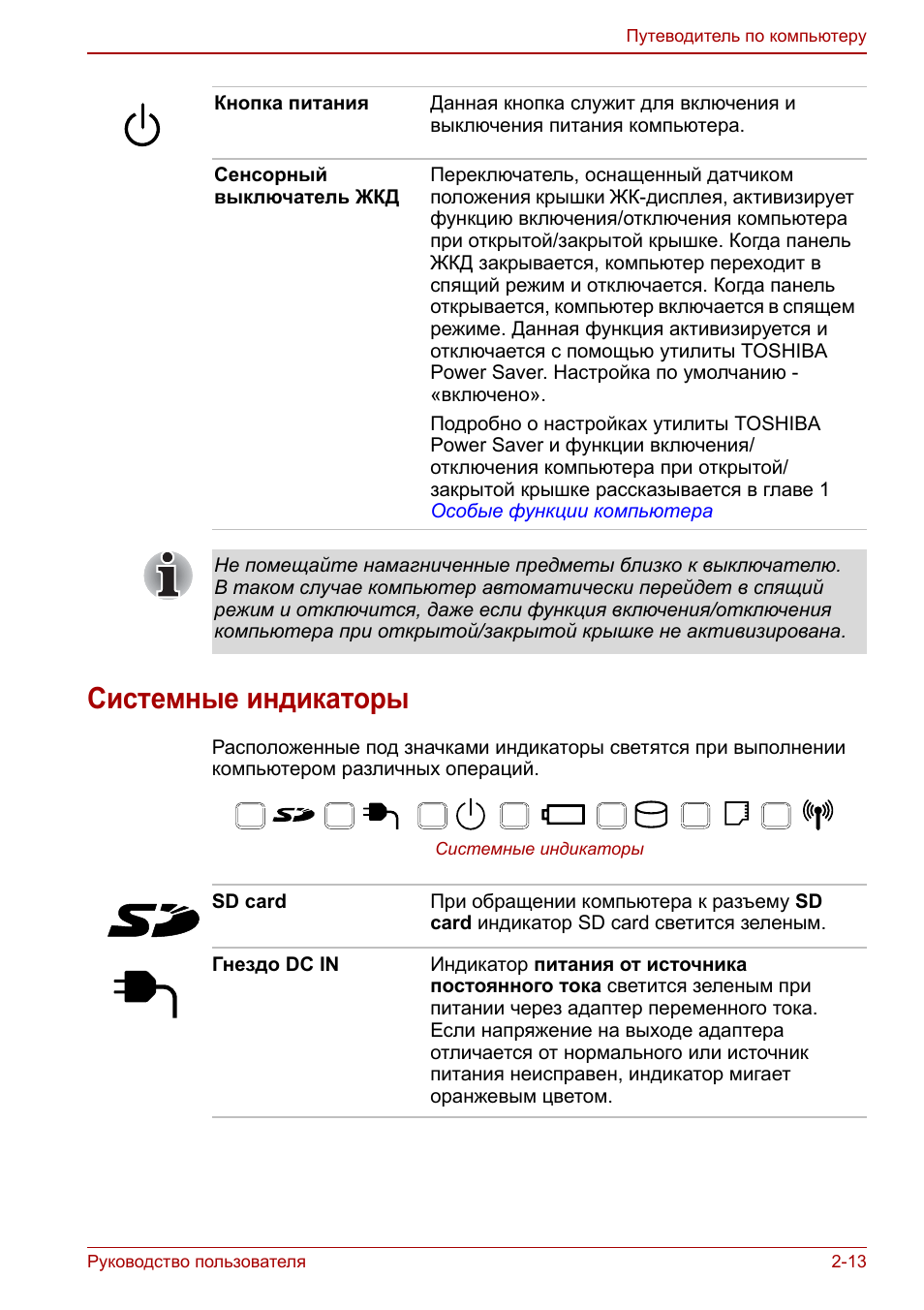

Системные индикаторы

Расположенные под значками индикаторы светятся при выполнении

компьютером различных операций.

Системные индикаторы

Кнопка питания

Данная кнопка служит для включения и

выключения питания компьютера.

Сенсорный

выключатель ЖКД

Переключатель, оснащенный датчиком

положения крышки ЖК-дисплея, активизирует

функцию включения/отключения компьютера

при открытой/закрытой крышке. Когда панель

ЖКД закрывается, компьютер переходит в

спящий режим и отключается. Когда панель

открывается, компьютер включается в спящем

режиме. Данная функция активизируется и

отключается с помощью утилиты TOSHIBA

Power Saver. Настройка по умолчанию -

«включено».
Подробно о настройках утилиты TOSHIBA

Power Saver и функции включения/

отключения компьютера при открытой/

закрытой крышке рассказывается в главе 1

Особые функции компьютера

Не помещайте намагниченные предметы близко к выключателю.

В таком случае компьютер автоматически перейдет в спящий

режим и отключится, даже если функция включения/отключения

компьютера при открытой/закрытой крышке не активизирована.

SD card

При обращении компьютера к разъему SD

card индикатор SD card светится зеленым.

Гнездо DC IN

Индикатор питания от источника

постоянного тока светится зеленым при

питании через адаптер переменного тока.

Если напряжение на выходе адаптера

отличается от нормального или источник

питания неисправен, индикатор мигает

оранжевым цветом.

2-14

Руководство пользователя

Путеводитель по компьютеру

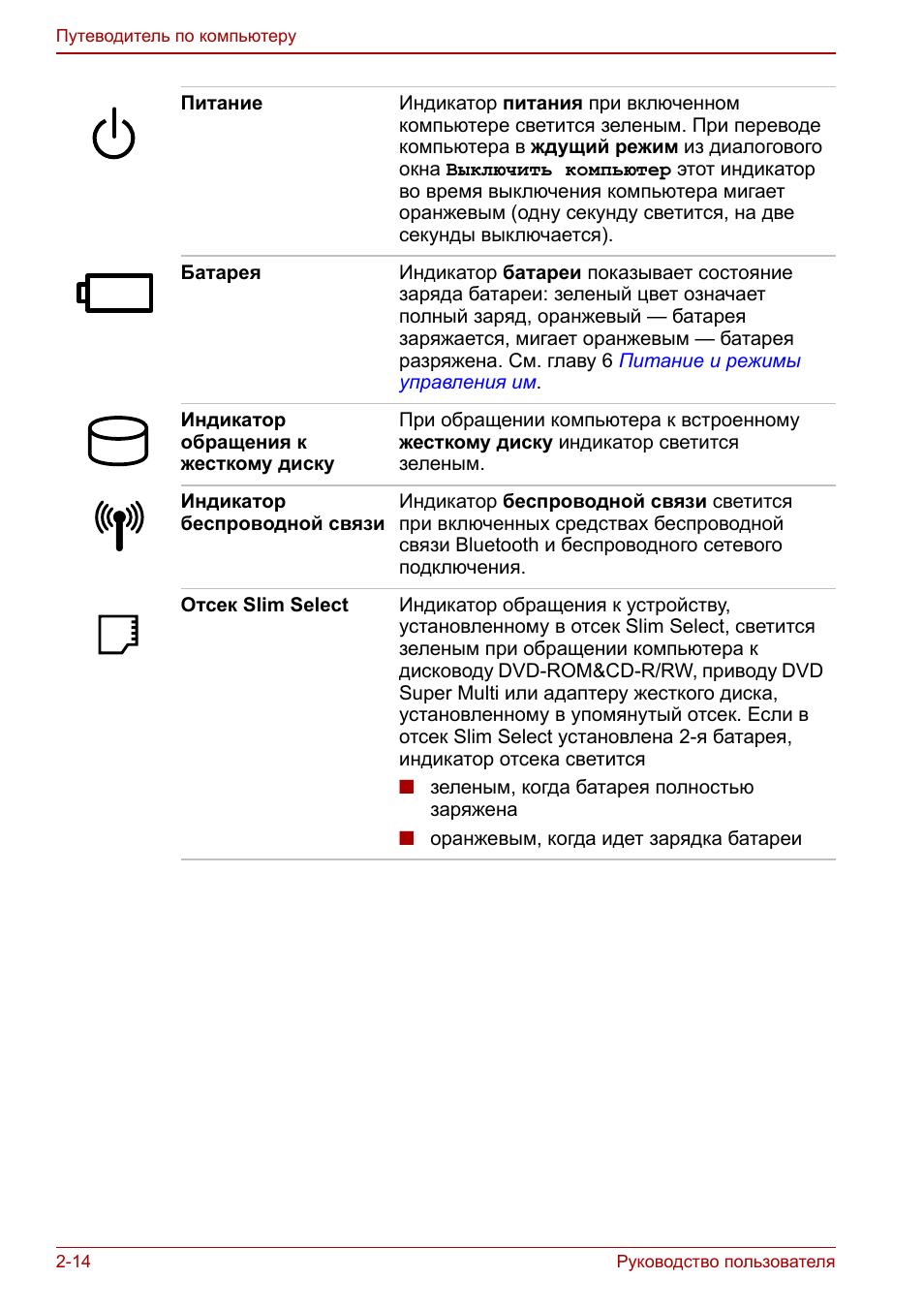

Питание

Индикатор питания при включенном

компьютере светится зеленым. При переводе

компьютера в ждущий режим из диалогового

окна Выключить компьютер этот индикатор

во время выключения компьютера мигает

оранжевым (одну секунду светится, на две

секунды выключается).

Батарея

Индикатор батареи показывает состояние

заряда батареи: зеленый цвет означает

полный заряд, оранжевый — батарея

заряжается, мигает оранжевым — батарея

разряжена. См. главу 6

Питание и режимы

управления им

.

Индикатор

обращения к

жесткому диску

При обращении компьютера к встроенному

жесткому диску индикатор светится

зеленым.

Индикатор

беспроводной связи

Индикатор беспроводной связи светится

при включенных средствах беспроводной

связи Bluetooth и беспроводного сетевого

подключения.

Отсек Slim Select

Индикатор обращения к устройству,

установленному в отсек Slim Select, светится

зеленым при обращении компьютера к

дисководу DVD-ROM&CD-R/RW, приводу DVD

Super Multi или адаптеру жесткого диска,

установленному в упомянутый отсек. Если в

отсек Slim Select установлена 2-я батарея,

индикатор отсека светится

■

зеленым, когда батарея полностью

заряжена

■

оранжевым, когда идет зарядка батареи

Руководство пользователя

2-15

Путеводитель по компьютеру

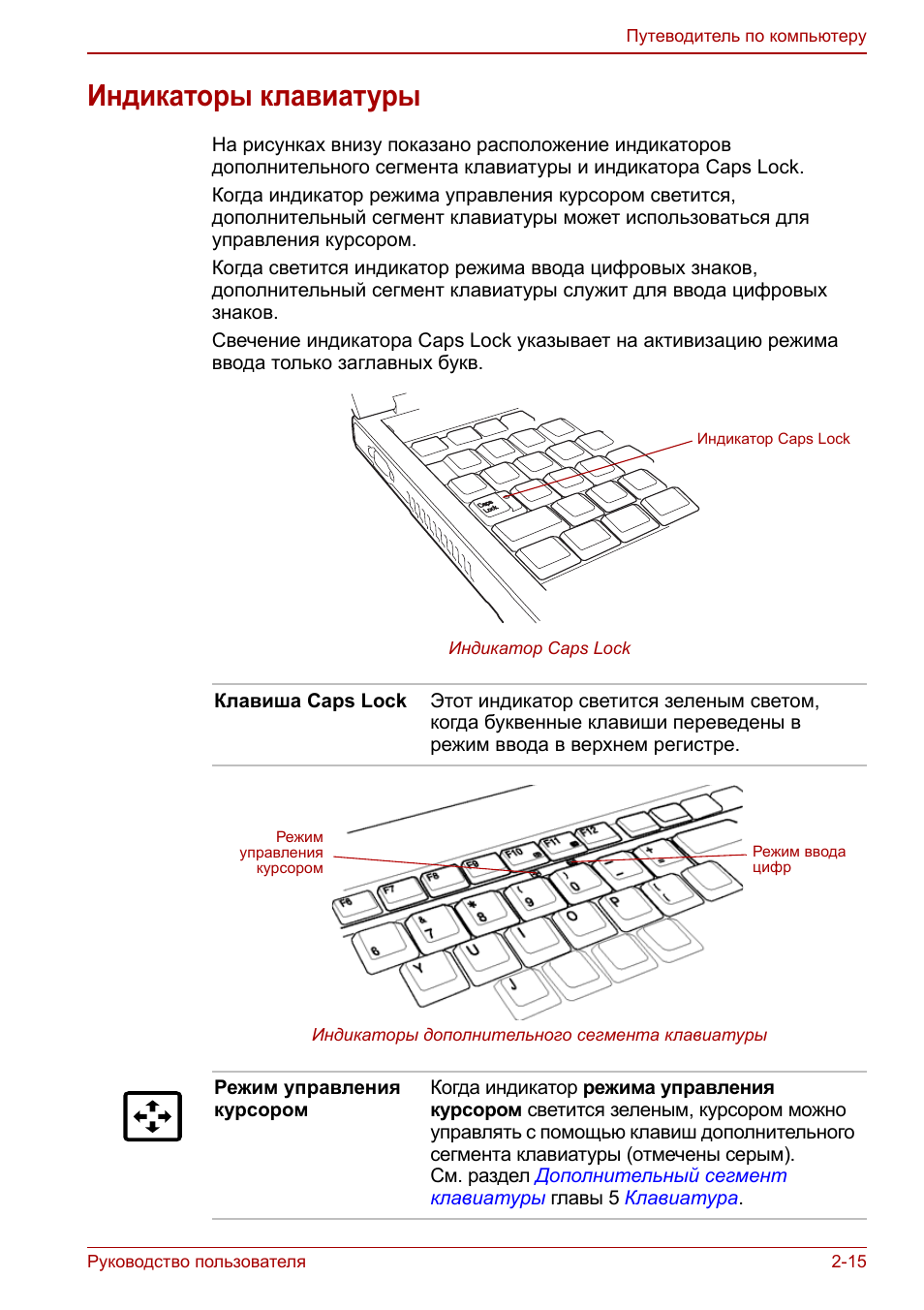

Индикаторы клавиатуры

На рисунках внизу показано расположение индикаторов

дополнительного сегмента клавиатуры и индикатора Caps Lock.
Когда индикатор режима управления курсором светится,

дополнительный сегмент клавиатуры может использоваться для

управления курсором.
Когда светится индикатор режима ввода цифровых знаков,

дополнительный сегмент клавиатуры служит для ввода цифровых

знаков.
Свечение индикатора Caps Lock указывает на активизацию режима

ввода только заглавных букв.

Индикатор Caps Lock

Индикаторы дополнительного сегмента клавиатуры

Индикатор Caps Lock

Клавиша Caps Lock

Этот индикатор светится зеленым светом,

когда буквенные клавиши переведены в

режим ввода в верхнем регистре.

Режим ввода

цифр

Режим

управления

курсором

Режим управления

курсором

Когда индикатор режима управления

курсором светится зеленым, курсором можно

управлять с помощью клавиш дополнительного

сегмента клавиатуры (отмечены серым).

См. раздел

Дополнительный сегмент

клавиатуры

главы 5

Клавиатура

.

2-16

Руководство пользователя

Путеводитель по компьютеру

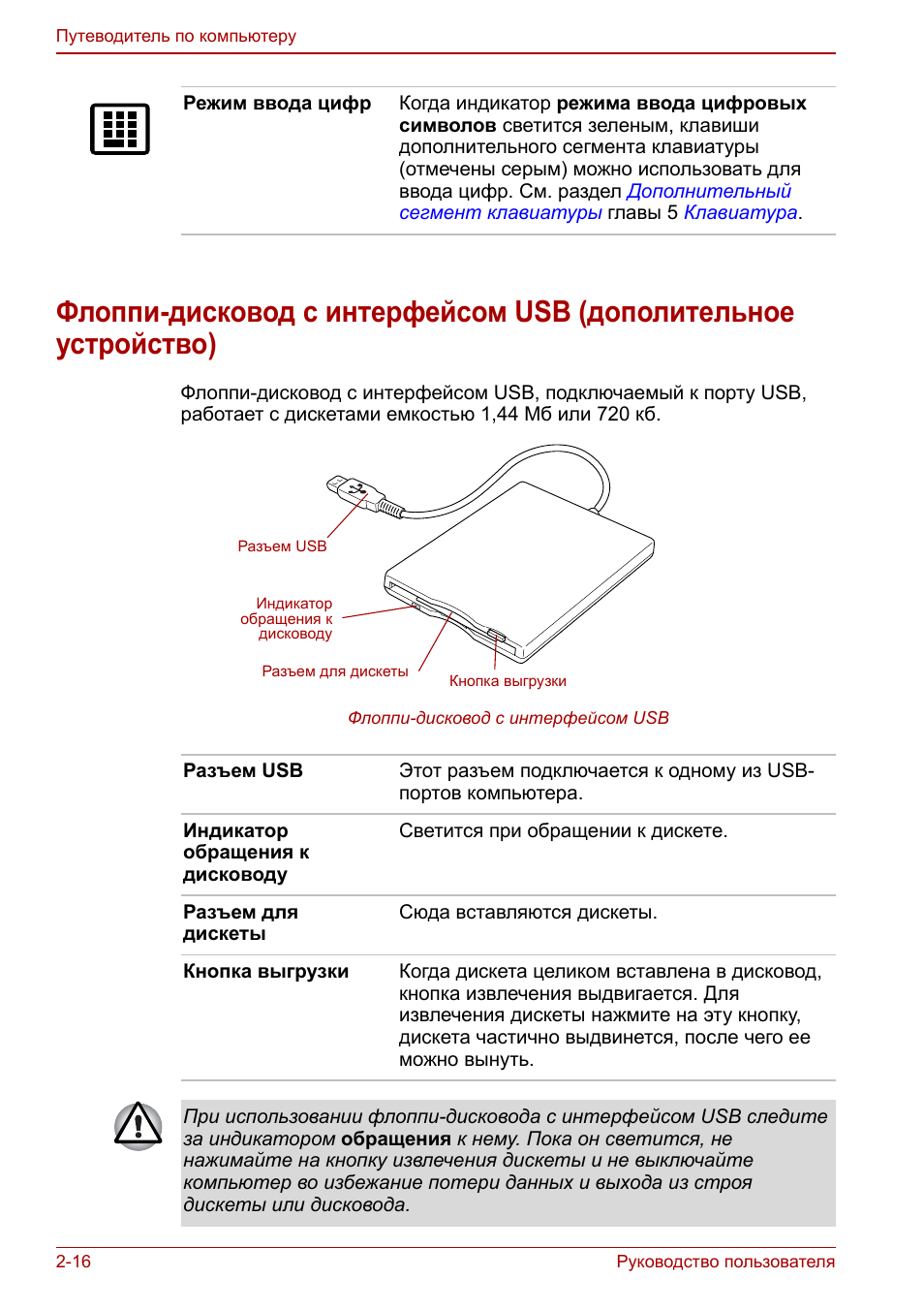

Флоппи-дисковод с интерфейсом USB (дополительное

устройство)

Флоппи-дисковод с интерфейсом USB, подключаемый к порту USB,

работает с дискетами емкостью 1,44 Мб или 720 кб.

Флоппи-дисковод с интерфейсом USB

Режим ввода цифр

Когда индикатор режима ввода цифровых

символов светится зеленым, клавиши

дополнительного сегмента клавиатуры

(отмечены серым) можно использовать для

ввода цифр. См. раздел

Дополнительный

сегмент клавиатуры

главы 5

Клавиатура

.

Разъем USB

Этот разъем подключается к одному из USB-

портов компьютера.

Индикатор

обращения к

дисководу

Светится при обращении к дискете.

Разъем для

дискеты

Сюда вставляются дискеты.

Кнопка выгрузки

Когда дискета целиком вставлена в дисковод,

кнопка извлечения выдвигается. Для

извлечения дискеты нажмите на эту кнопку,

дискета частично выдвинется, после чего ее

можно вынуть.

Кнопка выгрузки

Разъем для дискеты

Индикатор

обращения к

дисководу

Разъем USB

При использовании флоппи-дисковода с интерфейсом USB следите

за индикатором обращения к нему. Пока он светится, не

нажимайте на кнопку извлечения дискеты и не выключайте

компьютер во избежание потери данных и выхода из строя

дискеты или дисковода.

Руководство пользователя

2-17

Путеводитель по компьютеру

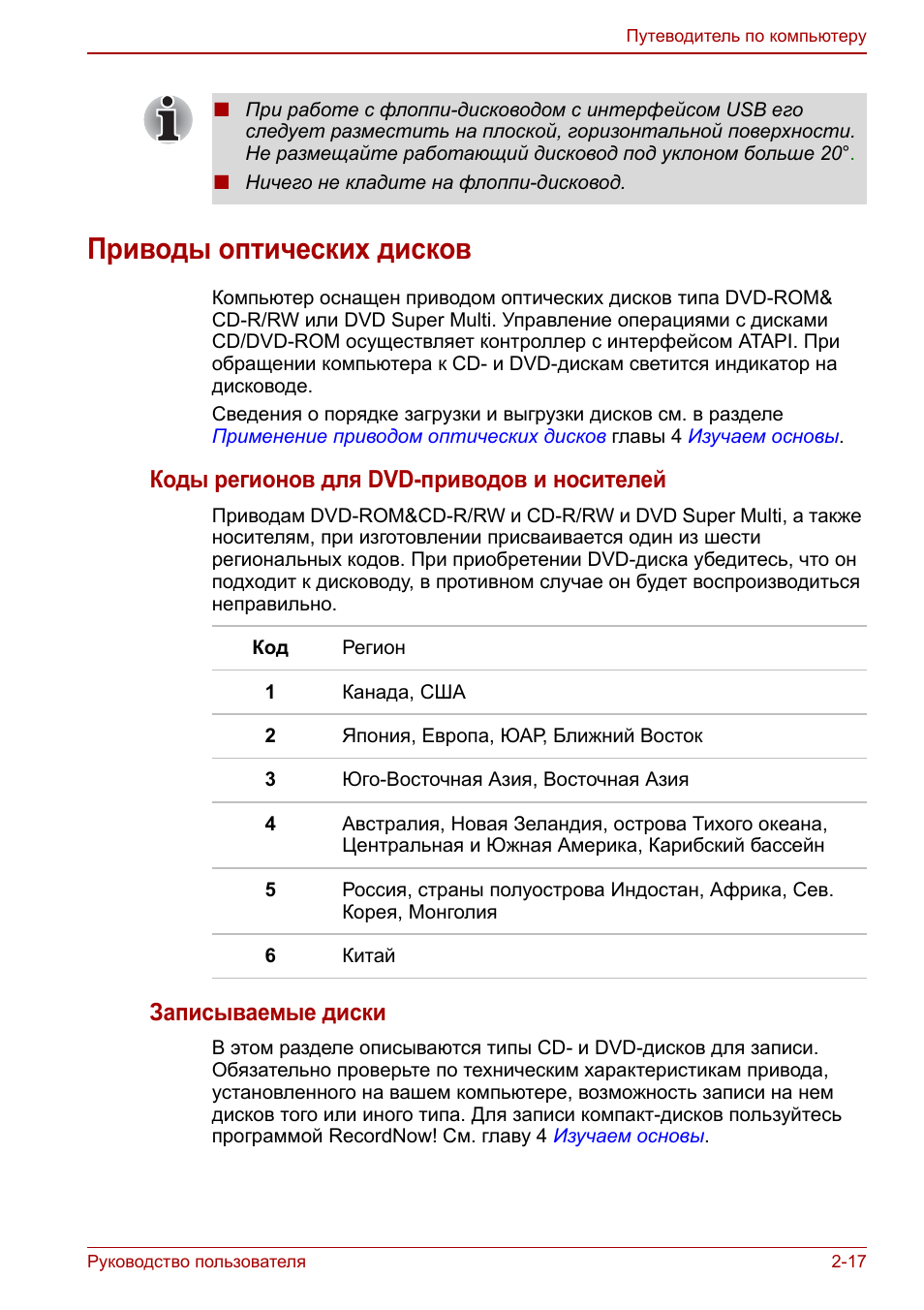

Приводы оптических дисков

Компьютер оснащен приводом оптических дисков типа DVD-ROM&

CD-R/RW или DVD Super Multi. Управление операциями с дисками

CD/DVD-ROM осуществляет контроллер с интерфейсом ATAPI. При

обращении компьютера к CD- и DVD-дискам светится индикатор на

дисководе.
Сведения о порядке загрузки и выгрузки дисков см. в разделе

Применение приводом оптических дисков

главы 4

Изучаем основы

.

Коды регионов для DVD-приводов и носителей

Приводам DVD-ROM&CD-R/RW и CD-R/RW и DVD Super Multi, а также

носителям, при изготовлении присваивается один из шести

региональных кодов. При приобретении DVD-диска убедитесь, что он

подходит к дисководу, в противном случае он будет воспроизводиться

неправильно.

Записываемые диски

В этом разделе описываются типы CD- и DVD-дисков для записи.

Обязательно проверьте по техническим характеристикам привода,

установленного на вашем компьютере, возможность записи на нем

дисков того или иного типа. Для записи компакт-дисков пользуйтесь

программой RecordNow! См. главу 4

Изучаем основы

.

■

При работе с флоппи-дисководом с интерфейсом USB его

следует разместить на плоской, горизонтальной поверхности.

Не размещайте работающий дисковод под уклоном больше 20°

.

■

Ничего не кладите на флоппи-дисковод.

Код

Регион

1

Канада, США

2

Япония, Европа, ЮАР, Ближний Восток

3

Юго-Восточная Азия, Восточная Азия

4

Австралия, Новая Зеландия, острова Тихого океана,

Центральная и Южная Америка, Карибский бассейн

5

Россия, страны полуострова Индостан, Африка, Сев.

Корея, Монголия

6

Китай

2-18

Руководство пользователя

Путеводитель по компьютеру

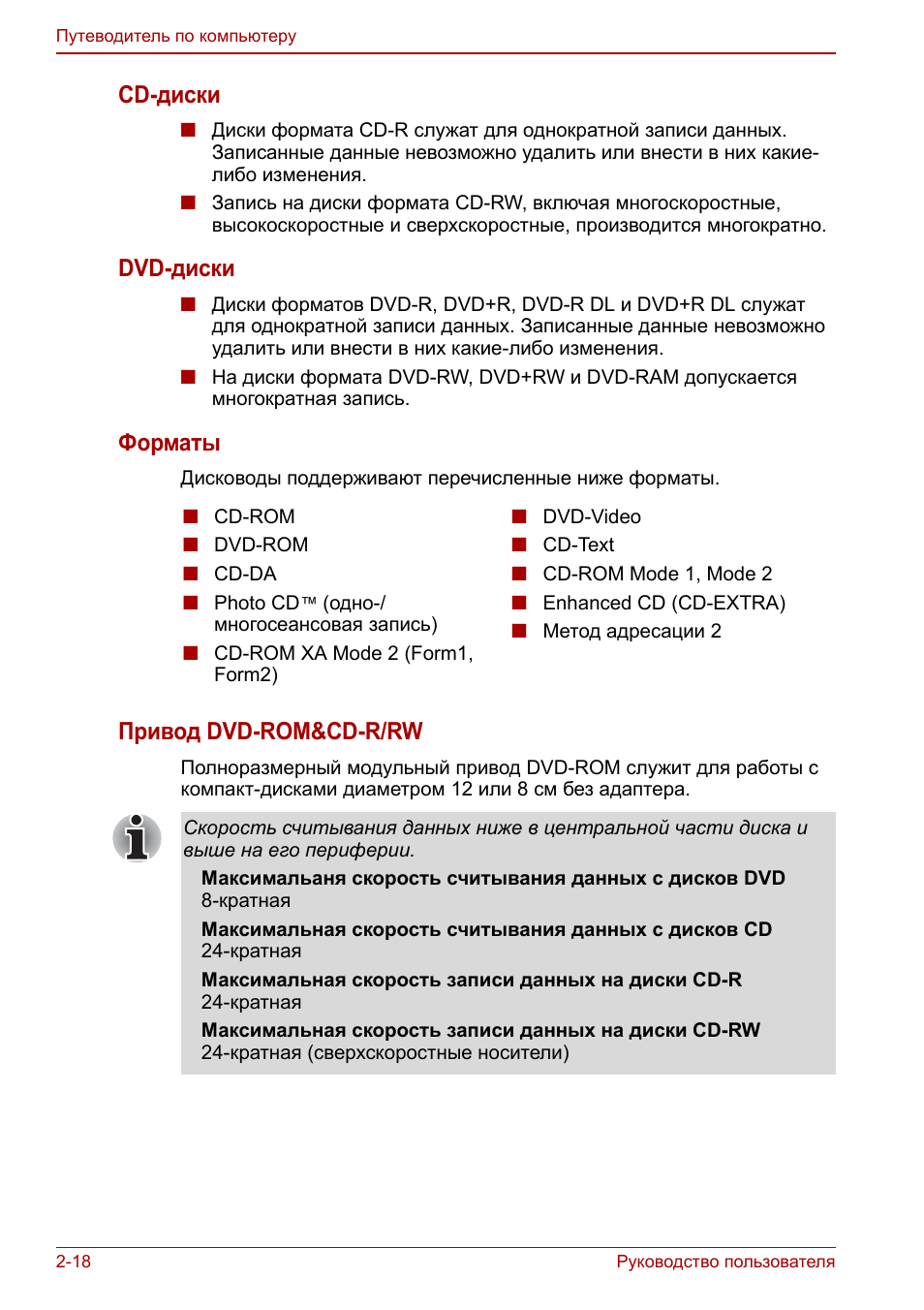

CD-диски

■

Диски формата CD-R служат для однократной записи данных.

Записанные данные невозможно удалить или внести в них какие-

либо изменения.

■

Запись на диски формата CD-RW, включая многоскоростные,

высокоскоростные и сверхскоростные, производится многократно.

DVD-диски

■

Диски форматов DVD-R, DVD+R, DVD-R DL и DVD+R DL служат

для однократной записи данных. Записанные данные невозможно

удалить или внести в них какие-либо изменения.

■

На диски формата DVD-RW, DVD+RW и DVD-RAM допускается

многократная запись.

Форматы

Дисководы поддерживают перечисленные ниже форматы.

Привод DVD-ROM&CD-R/RW

Полноразмерный модульный привод DVD-ROM служит для работы с

компакт-дисками диаметром 12 или 8 см без адаптера.

■

CD-ROM

■

DVD-ROM

■

CD-DA

■

Photo CD

™

(одно-/

многосеансовая запись)

■

CD-ROM XA Mode 2 (Form1,

Form2)

■

DVD-Video

■

CD-Text

■

CD-ROM Mode 1, Mode 2

■

Enhanced CD (CD-EXTRA)

■

Метод адресации 2

Скорость считывания данных ниже в центральной части диска и

выше на его периферии.

Максимальаня скорость считывания данных с дисков DVD

8-кратная
Максимальная скорость считывания данных с дисков CD

24-кратная
Максимальная скорость записи данных на диски CD-R

24-кратная
Максимальная скорость записи данных на диски CD-RW

24-кратная (сверхскоростные носители)

Руководство пользователя

2-19

Путеводитель по компьютеру

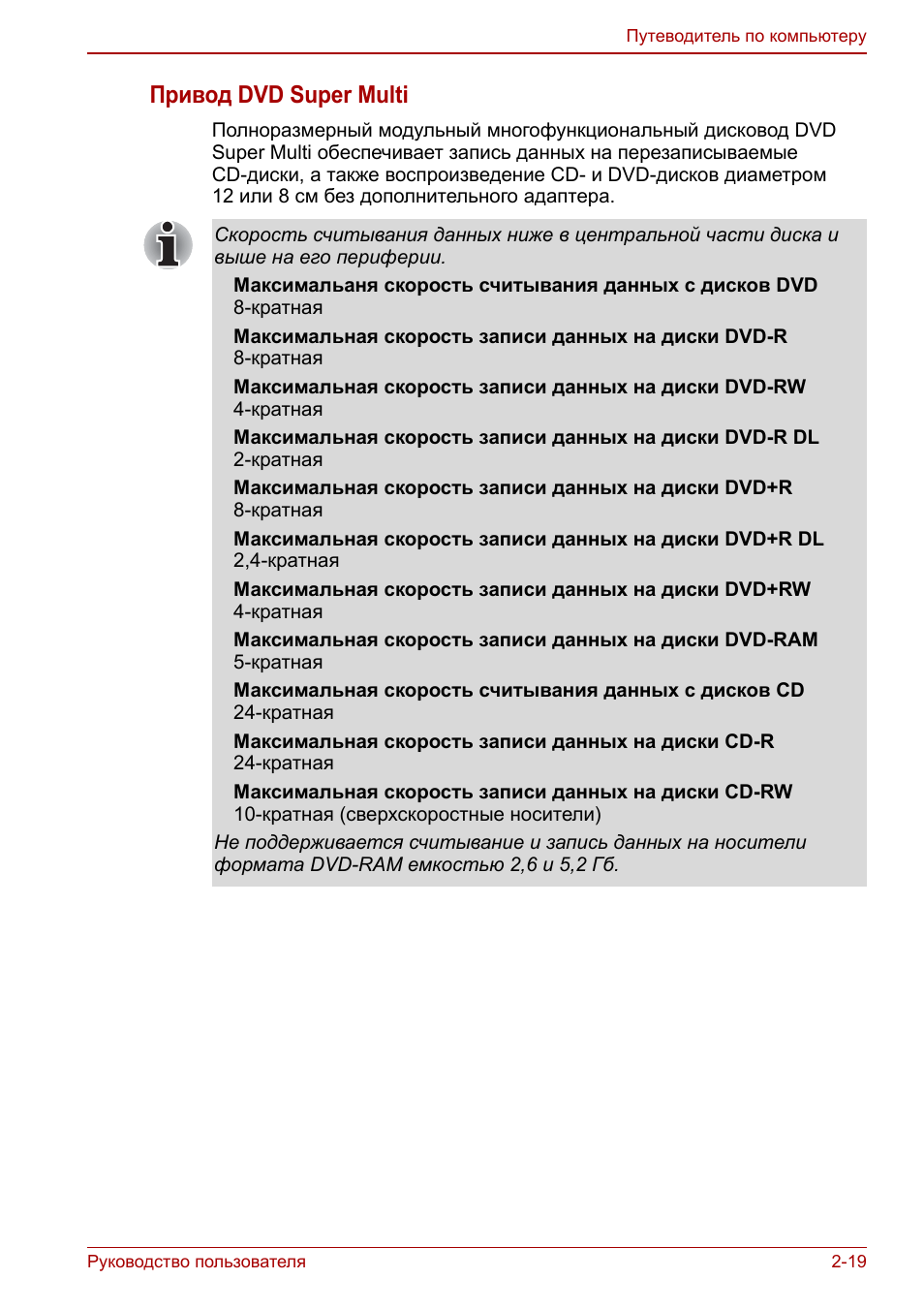

Привод DVD Super Multi

Полноразмерный модульный многофункциональный дисковод DVD

Super Multi обеспечивает запись данных на перезаписываемые

CD-диски, а также воспроизведение CD- и DVD-дисков диаметром

12 или 8 см без дополнительного адаптера.

Скорость считывания данных ниже в центральной части диска и

выше на его периферии.

Максимальаня скорость считывания данных с дисков DVD

8-кратная
Максимальная скорость записи данных на диски DVD-R

8-кратная
Максимальная скорость записи данных на диски DVD-RW

4-кратная
Максимальная скорость записи данных на диски DVD-R DL

2-кратная
Максимальная скорость записи данных на диски DVD+R

8-кратная
Максимальная скорость записи данных на диски DVD+R DL

2,4-кратная
Максимальная скорость записи данных на диски DVD+RW

4-кратная
Максимальная скорость записи данных на диски DVD-RAM

5-кратная
Максимальная скорость считывания данных с дисков CD

24-кратная
Максимальная скорость записи данных на диски CD-R

24-кратная
Максимальная скорость записи данных на диски CD-RW

10-кратная (сверхскоростные носители)

Не поддерживается считывание и запись данных на носители

формата DVD-RAM емкостью 2,6 и 5,2 Гб.

2-20

Руководство пользователя

Путеводитель по компьютеру

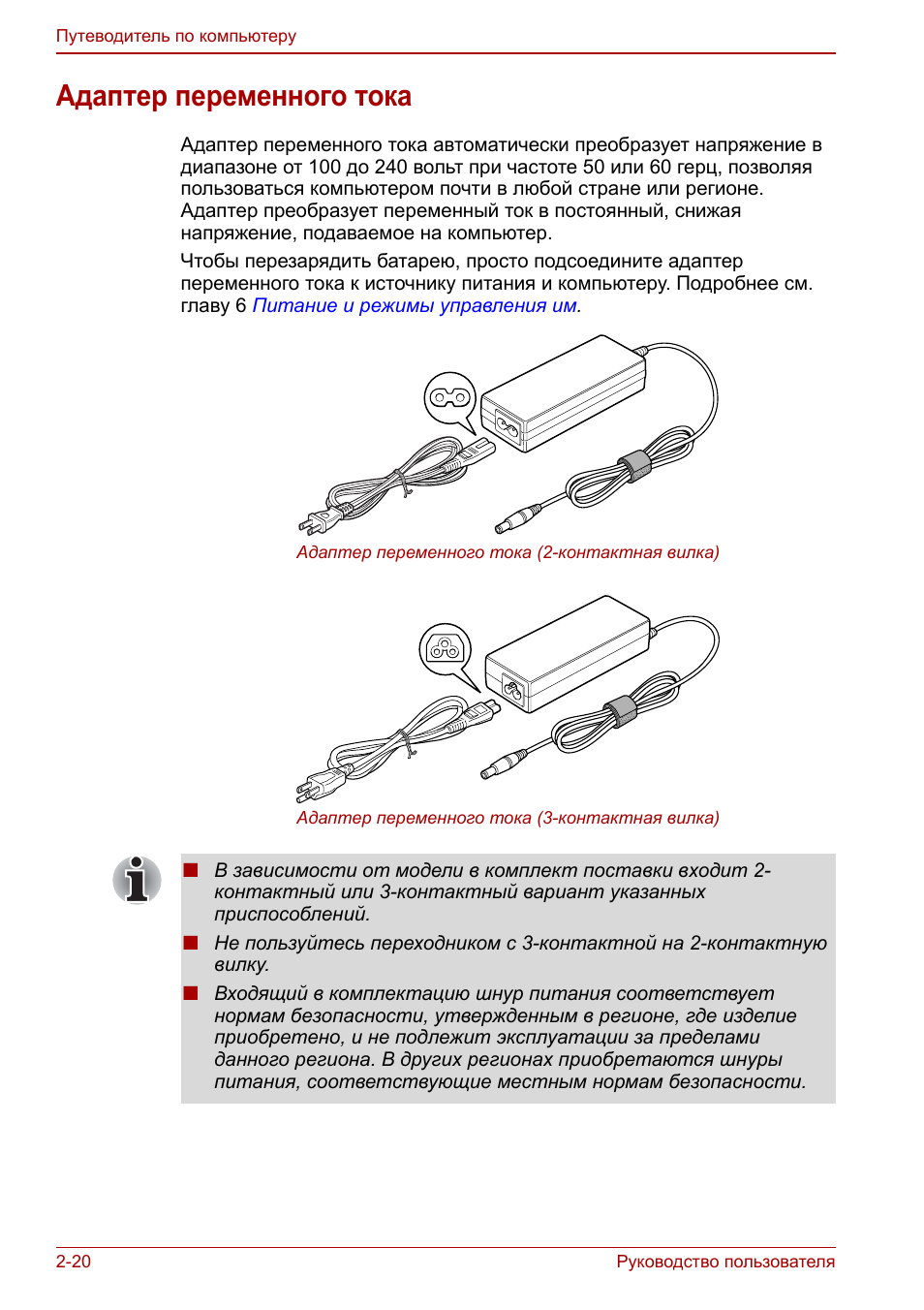

Адаптер переменного тока

Адаптер переменного тока автоматически преобразует напряжение в

диапазоне от 100 до 240 вольт при частоте 50 или 60 герц, позволяя

пользоваться компьютером почти в любой стране или регионе.

Адаптер преобразует переменный ток в постоянный, снижая

напряжение, подаваемое на компьютер.
Чтобы перезарядить батарею, просто подсоедините адаптер

переменного тока к источнику питания и компьютеру. Подробнее см.

главу 6

Питание и режимы управления им

.

Адаптер переменного тока (2-контактная вилка)

Адаптер переменного тока (3-контактная вилка)

■

В зависимости от модели в комплект поставки входит 2-

контактный или 3-контактный вариант указанных

приспособлений.

■

Не пользуйтесь переходником с 3-контактной на 2-контактную

вилку.

■

Входящий в комплектацию шнур питания соответствует

нормам безопасности, утвержденным в регионе, где изделие

приобретено, и не подлежит эксплуатации за пределами

данного региона. В других регионах приобретаются шнуры

питания, соответствующие местным нормам безопасности.

Руководство пользователя

2-21

Путеводитель по компьютеру

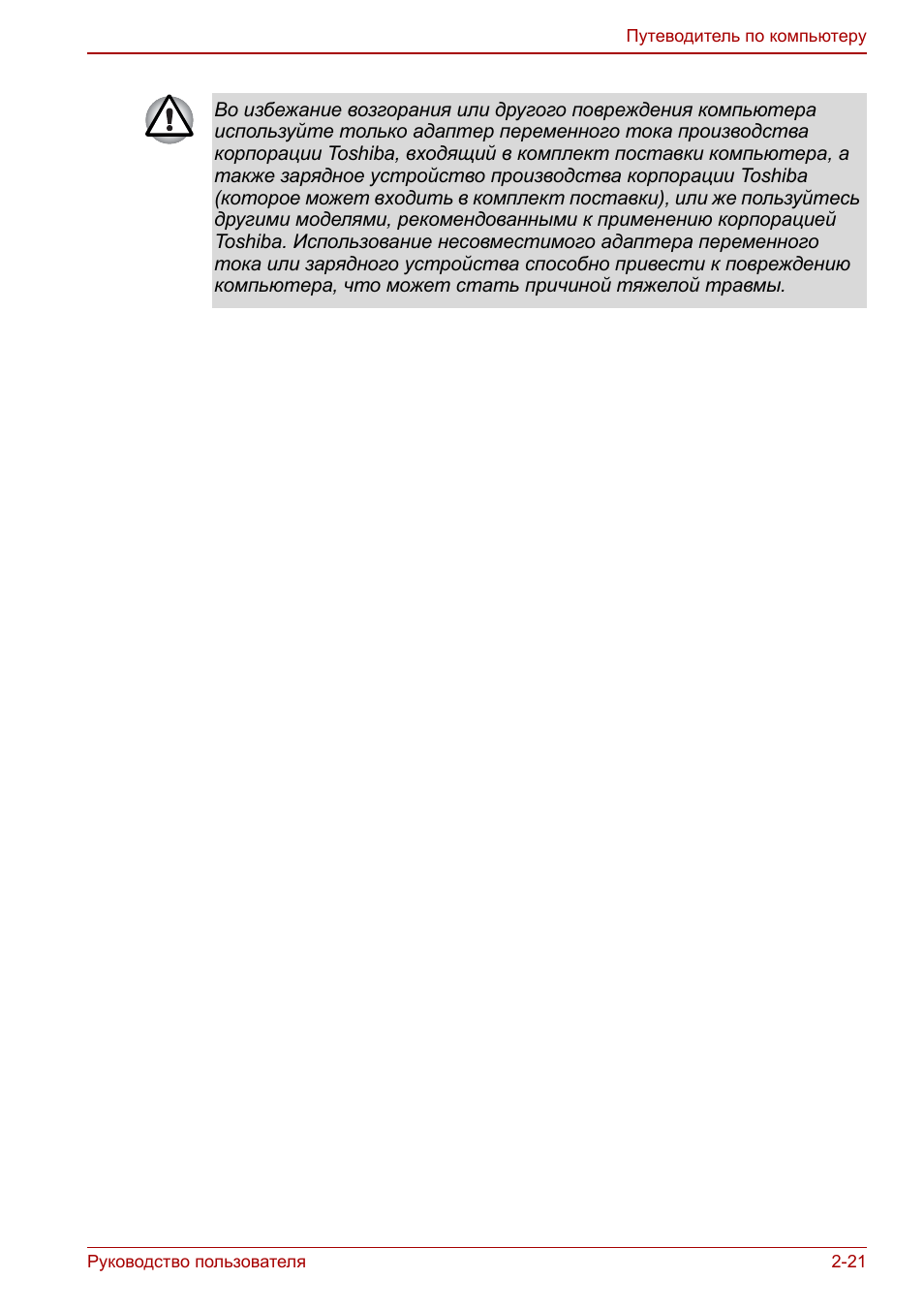

Во избежание возгорания или другого повреждения компьютера

используйте только адаптер переменного тока производства

корпорации Toshiba, входящий в комплект поставки компьютера, а

также зарядное устройство производства корпорации Toshiba

(которое может входить в комплект поставки), или же пользуйтесь

другими моделями, рекомендованными к применению корпорацией

Toshiba. Использование несовместимого адаптера переменного

тока или зарядного устройства способно привести к повреждению

компьютера, что может стать причиной тяжелой травмы.
