Левая сторона, Левая сторона -3

Руководство пользователя

2-3

Путеводитель по компьютеру

Левая сторона

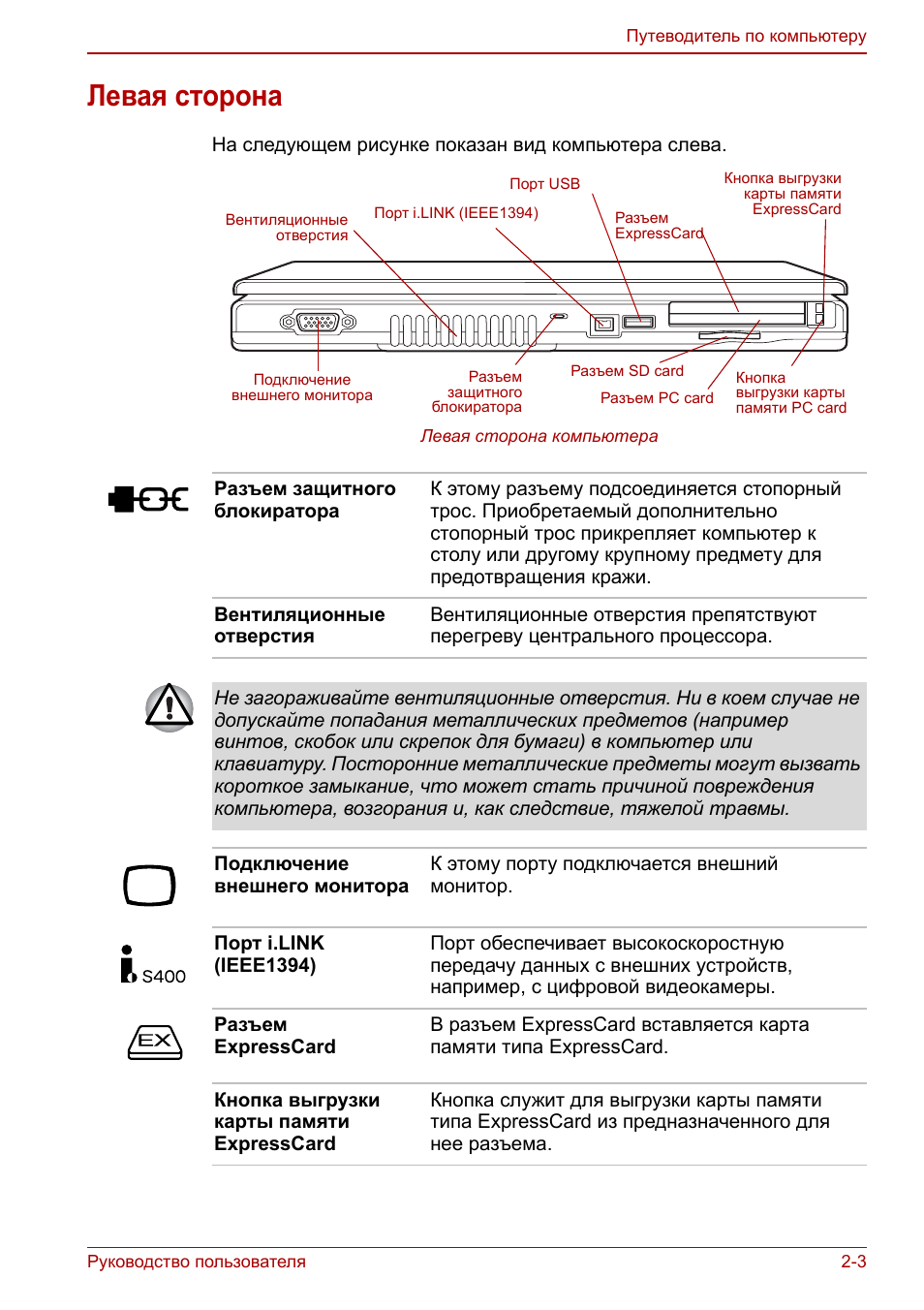

На следующем рисунке показан вид компьютера слева.

Левая сторона компьютера

Вентиляционные

отверстия

Разъем

защитного

блокиратора

Разъем PC card

Разъем SD card

Кнопка

выгрузки карты

памяти PC card

Разъем

ExpressCard

Кнопка выгрузки

карты памяти

ExpressCard

Порт i.LINK (IEEE1394)

Подключение

внешнего монитора

Порт USB

Разъем защитного

блокиратора

К этому разъему подсоединяется стопорный

трос. Приобретаемый дополнительно

стопорный трос прикрепляет компьютер к

столу или другому крупному предмету для

предотвращения кражи.

Вентиляционные

отверстия

Вентиляционные отверстия препятствуют

перегреву центрального процессора.

Не загораживайте вентиляционные отверстия. Ни в коем случае не

допускайте попадания металлических предметов (например

винтов, скобок или скрепок для бумаги) в компьютер или

клавиатуру. Посторонние металлические предметы могут вызвать

короткое замыкание, что может стать причиной повреждения

компьютера, возгорания и, как следствие, тяжелой травмы.

Подключение

внешнего монитора

К этому порту подключается внешний

монитор.

Порт i.LINK

(IEEE1394)

Порт обеспечивает высокоскоростную

передачу данных с внешних устройств,

например, с цифровой видеокамеры.

Разъем

ExpressCard

В разъем ExpressCard вставляется карта

памяти типа ExpressCard.

Кнопка выгрузки

карты памяти

ExpressCard

Кнопка служит для выгрузки карты памяти

типа ExpressCard из предназначенного для

нее разъема.

2-4

Руководство пользователя

Путеводитель по компьютеру

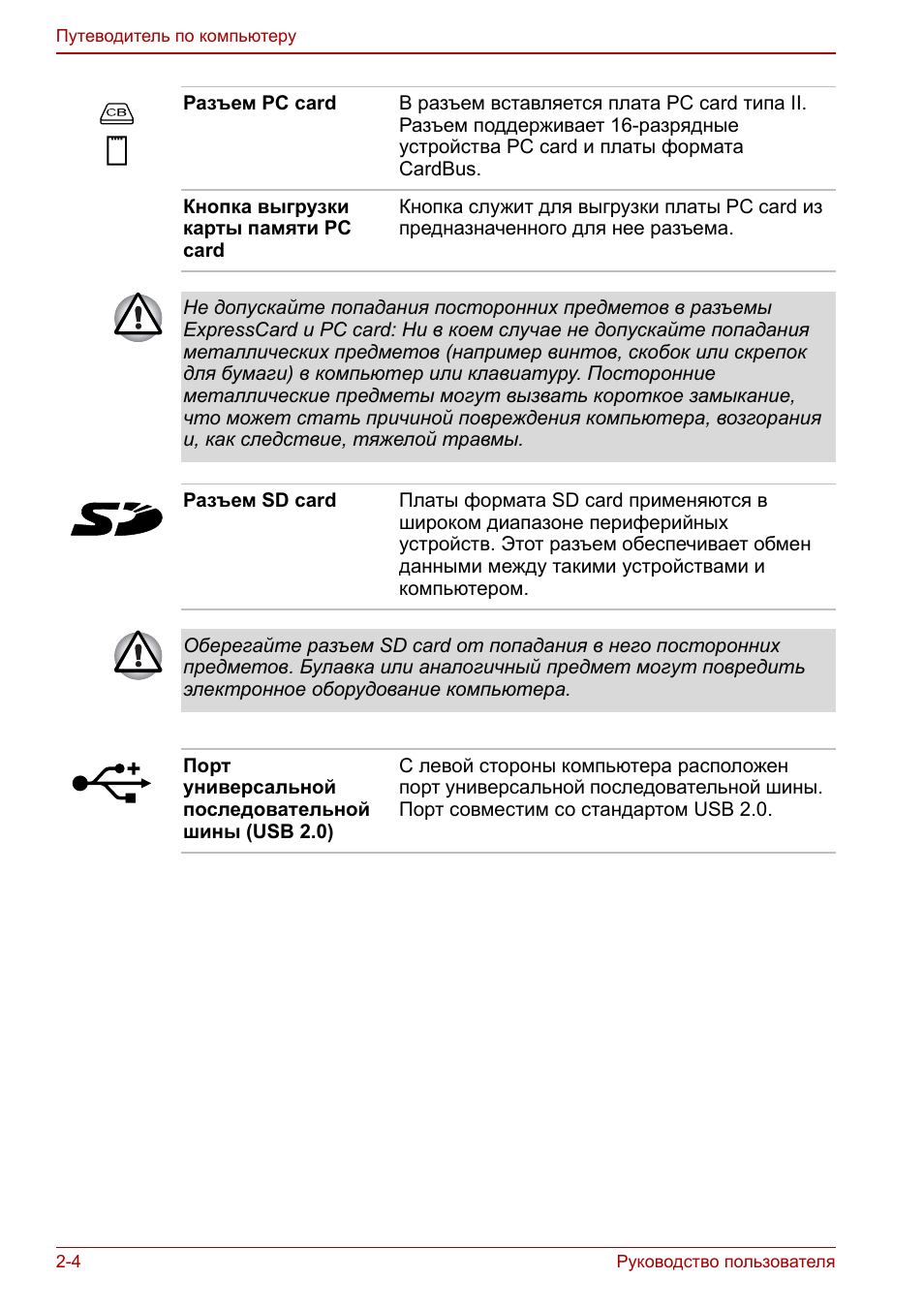

Разъем PC card

В разъем вставляется плата PC card типа II.

Разъем поддерживает 16-разрядные

устройства PC card и платы формата

CardBus.

Кнопка выгрузки

карты памяти PC

card

Кнопка служит для выгрузки платы PC card из

предназначенного для нее разъема.

Не допускайте попадания посторонних предметов в разъемы

ExpressCard и PC card: Ни в коем случае не допускайте попадания

металлических предметов (например винтов, скобок или скрепок

для бумаги) в компьютер или клавиатуру. Посторонние

металлические предметы могут вызвать короткое замыкание,

что может стать причиной повреждения компьютера, возгорания

и, как следствие, тяжелой травмы.

Разъем SD card

Платы формата SD card применяются в

широком диапазоне периферийных

устройств. Этот разъем обеспечивает обмен

данными между такими устройствами и

компьютером.

Оберегайте разъем SD card от попадания в него посторонних

предметов. Булавка или аналогичный предмет могут повредить

электронное оборудование компьютера.

Порт

универсальной

последовательной

шины (USB 2.0)

С левой стороны компьютера расположен

порт универсальной последовательной шины.

Порт совместим со стандартом USB 2.0.

Руководство пользователя

2-5

Путеводитель по компьютеру

Правая сторона

На следующем рисунке показан вид компьютера справа.

Вид компьютера справа

Отсек Slim Select

Порты USB

Регулятор

громкости

Последовательный порт

Гнездо для

микрофона

Гнездо для

наушников

Регулятор

громкости

Регулировка громкости стереодинамиков и

стереофонических наушников.

Гнездо для

микрофона

Мини-гнездо диаметром 3,5 мм обеспечивает

подключение стереофонического микрофона

или монофонического микрофона с

трехжильным шнуром для ввода звуковых

сигналов.

Гнездо для

наушников

Мини-гнездо диаметром 3,5 мм служит для

подключения стереонаушников.

Порты

универсальной

последовательной

шины (USB 2.0)

Два порта универсальной последовательной

шины находятся справа. Оба порта

совместимы со стандартом USB 2.0.

Не допускайте попадания посторонних предметов в разъемы USB.

Ни в коем случае не допускайте попадания металлических

предметов (например винтов, скобок или скрепок для бумаги) в

компьютер или клавиатуру. Посторонние металлические

предметы могут вызвать короткое замыкание, что может стать

причиной повреждения компьютера, возгорания и, как следствие,

тяжелой травмы.

Не все функции различных устройств с интерфейсом USB прошли

аттестацию на работоспособность. Некоторые из таких функций

могут выполняться со сбоями.

2-6

Руководство пользователя

Путеводитель по компьютеру

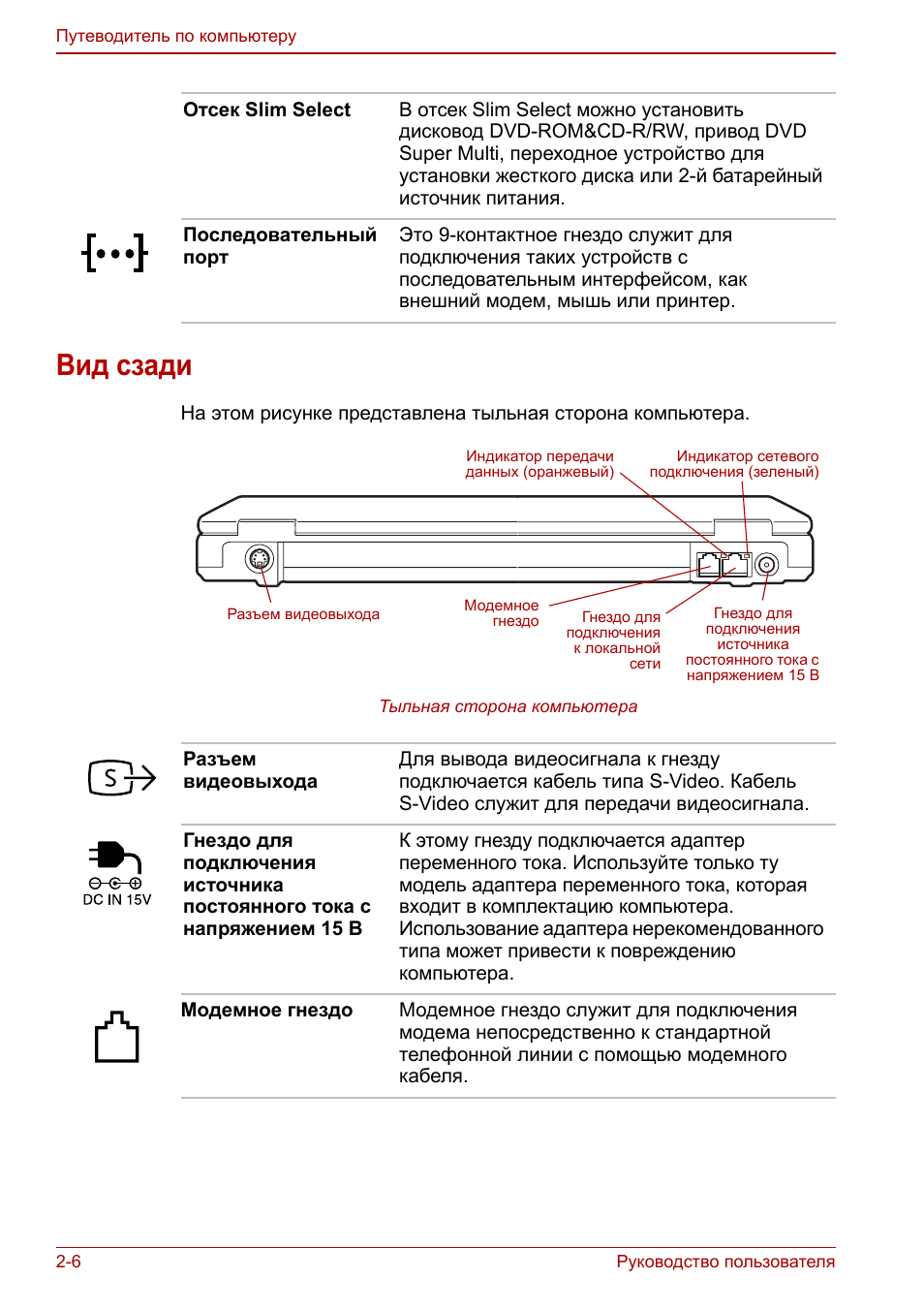

Вид сзади

На этом рисунке представлена тыльная сторона компьютера.

Тыльная сторона компьютера

Отсек Slim Select

В отсек Slim Select можно установить

дисковод DVD-ROM&CD-R/RW, привод DVD

Super Multi, переходное устройство для

установки жесткого диска или 2-й батарейный

источник питания.

Последовательный

порт

Это 9-контактное гнездо служит для

подключения таких устройств с

последовательным интерфейсом, как

внешний модем, мышь или принтер.

Гнездо для

подключения

источника

постоянного тока с

напряжением 15 В

Индикатор сетевого

подключения (зеленый)

Разъем видеовыхода

Модемное

гнездо

Гнездо для

подключения

к локальной

сети

Индикатор передачи

данных (оранжевый)

Разъем

видеовыхода

Для вывода видеосигнала к гнезду

подключается кабель типа S-Video. Кабель

S-Video служит для передачи видеосигнала.

Гнездо для

подключения

источника

постоянного тока с

напряжением 15 В

К этому гнезду подключается адаптер

переменного тока. Используйте только ту

модель адаптера переменного тока, которая

входит в комплектацию компьютера.

Использование адаптера нерекомендованного

типа может привести к повреждению

компьютера.

Модемное гнездо

Модемное гнездо служит для подключения

модема непосредственно к стандартной

телефонной линии с помощью модемного

кабеля.

Руководство пользователя

2-7

Путеводитель по компьютеру

■

Подключение к любой линии связи, отличной от аналоговой

телефонной линии, может стать причиной отказа системы

компьютера.

■

Подключайте встроенный модем только к обычным

аналоговым телефонным линиям.

■

Ни в коем случае не подключайте встроенный модем к

цифровой линии (ISDN).

■

Ни в коем случае не подключайте встроенный модем к

цифровой линии общественного телефона или к цифровой

частной телефонной станции (например, офисной АТС).

■

Ни в коем случае не подключайте встроенный модем к

многолинейной телефонной системе в зданиях или офисах.

■

Ни в коем случае не работайте на компьютере и не используйте

адаптер переменного тока во время грозы. Увидев молнию или

услышав гром, немедленно выключите компьютер. Выброс тока,

вызванный грозой, может стать причиной отказа системы,

потери данных или повреждения оборудования.

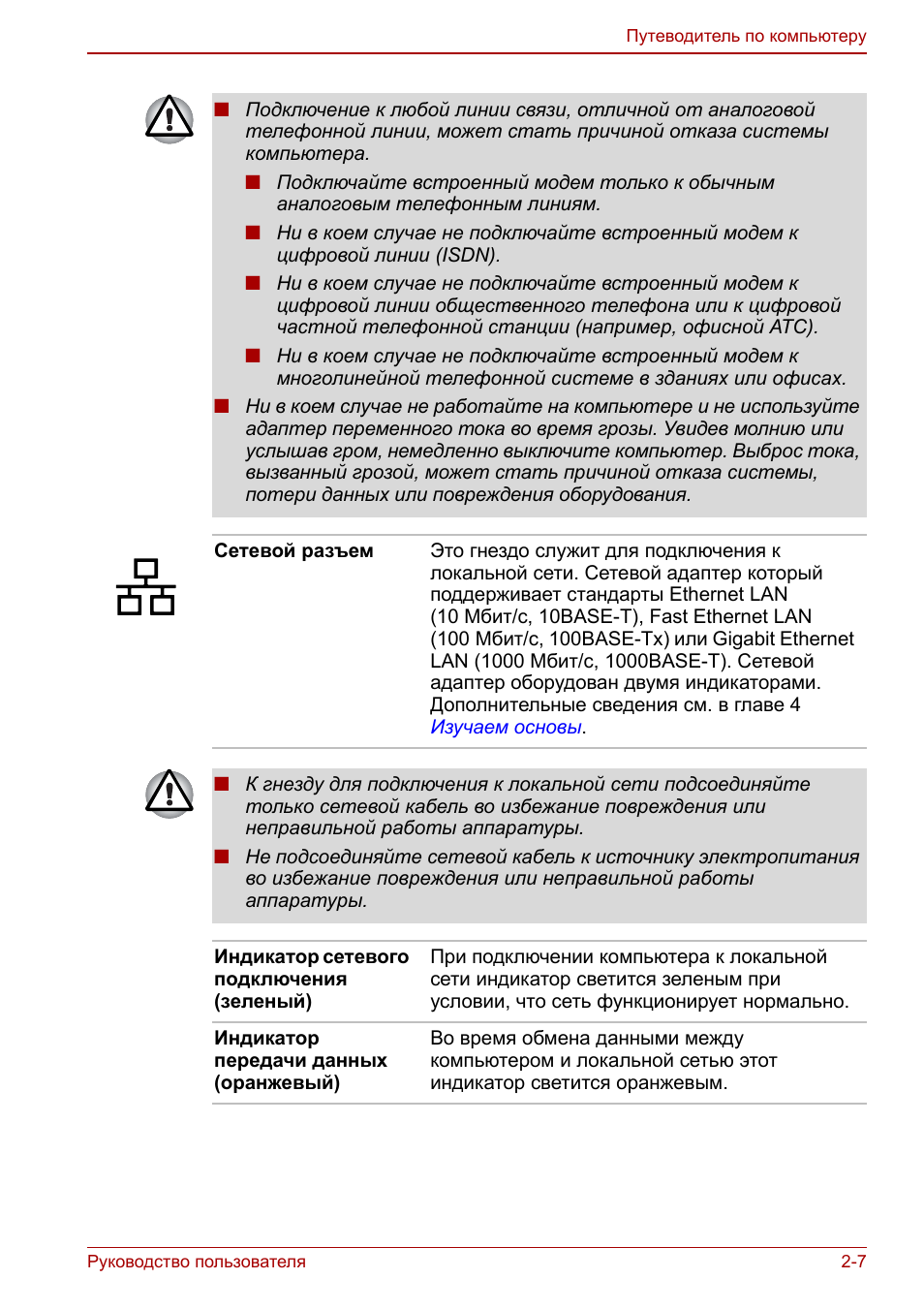

Сетевой разъем

Это гнездо служит для подключения к

локальной сети. Сетевой адаптер который

поддерживает стандарты Ethernet LAN

(10 Мбит/с, 10BASE-T), Fast Ethernet LAN

(100 Мбит/с, 100BASE-Tx) или Gigabit Ethernet

LAN (1000 Мбит/с, 1000BASE-T). Сетевой

адаптер оборудован двумя индикаторами.

Дополнительные сведения см. в главе 4

Изучаем основы

.

■

К гнезду для подключения к локальной сети подсоединяйте

только сетевой кабель во избежание повреждения или

неправильной работы аппаратуры.

■

Не подсоединяйте сетевой кабель к источнику электропитания

во избежание повреждения или неправильной работы

аппаратуры.

Индикатор сетевого

подключения

(зеленый)

При подключении компьютера к локальной

сети индикатор светится зеленым при

условии, что сеть функционирует нормально.

Индикатор

передачи данных

(оранжевый)

Во время обмена данными между

компьютером и локальной сетью этот

индикатор светится оранжевым.

2-8

Руководство пользователя

Путеводитель по компьютеру

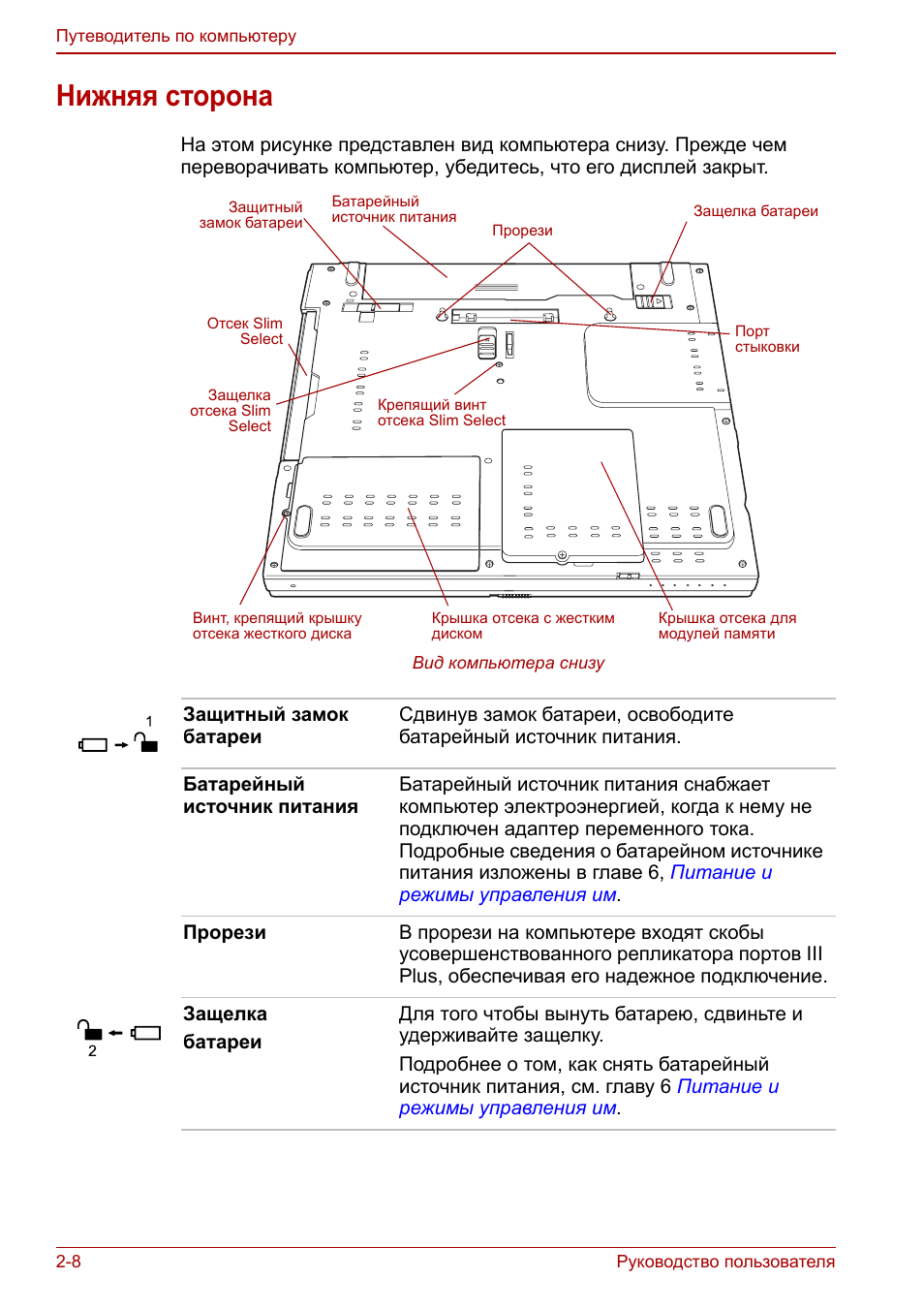

Нижняя сторона

На этом рисунке представлен вид компьютера снизу. Прежде чем

переворачивать компьютер, убедитесь, что его дисплей закрыт.

Вид компьютера снизу

Прорези

Защитный

замок батареи

Крепящий винт

отсека Slim Select

Винт, крепящий крышку

отсека жесткого диска

Защелка

отсека Slim

Select

Порт

стыковки

Крышка отсека для

модулей памяти

Защелка батареи

Отсек Slim

Select

Батарейный

источник питания

Крышка отсека с жестким

диском

Защитный замок

батареи

Сдвинув замок батареи, освободите

батарейный источник питания.

Батарейный

источник питания

Батарейный источник питания снабжает

компьютер электроэнергией, когда к нему не

подключен адаптер переменного тока.

Подробные сведения о батарейном источнике

питания изложены в главе 6,

Питание и

режимы управления им

.

Прорези

В прорези на компьютере входят скобы

усовершенствованного репликатора портов III

Plus, обеспечивая его надежное подключение.

Защелка
батареи

Для того чтобы вынуть батарею, сдвиньте и

удерживайте защелку.
Подробнее о том, как снять батарейный

источник питания, см. главу 6

Питание и

режимы управления им

.

Руководство пользователя

2-9

Путеводитель по компьютеру

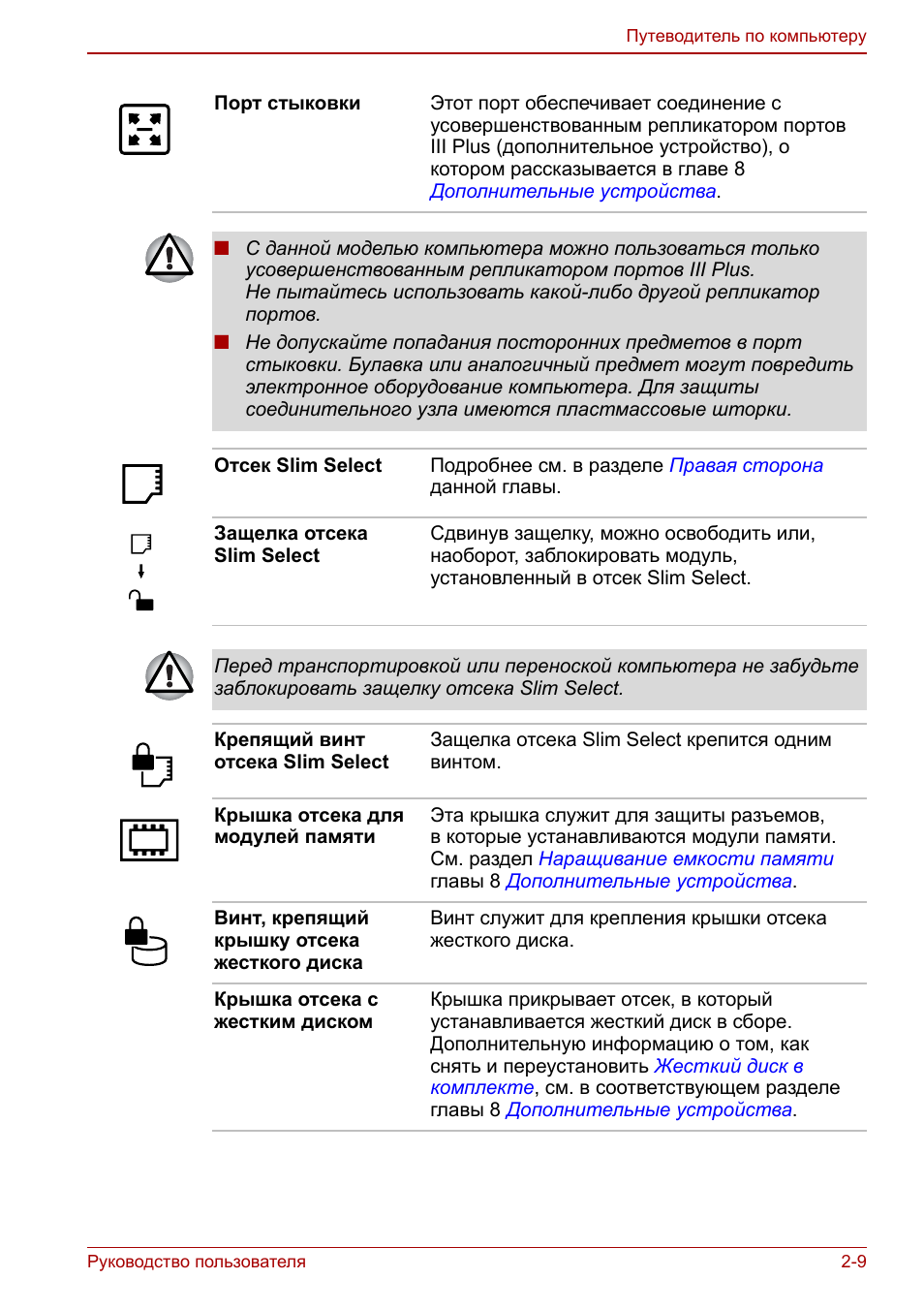

Порт стыковки

Этот порт обеспечивает соединение с

усовершенствованным репликатором портов

III Plus (дополнительное устройство), о

котором рассказывается в главе 8

Дополнительные устройства

.

■

С данной моделью компьютера можно пользоваться только

усовершенствованным репликатором портов III Plus.

Не пытайтесь использовать какой-либо другой репликатор

портов.

■

Не допускайте попадания посторонних предметов в порт

стыковки. Булавка или аналогичный предмет могут повредить

электронное оборудование компьютера. Для защиты

соединительного узла имеются пластмассовые шторки.

Отсек Slim Select

Подробнее см. в разделе

Правая сторона

данной главы.

Защелка отсека

Slim Select

Сдвинув защелку, можно освободить или,

наоборот, заблокировать модуль,

установленный в отсек Slim Select.

Перед транспортировкой или переноской компьютера не забудьте

заблокировать защелку отсека Slim Select.

Крепящий винт

отсека Slim Select

Защелка отсека Slim Select крепится одним

винтом.

Крышка отсека для

модулей памяти

Эта крышка служит для защиты разъемов,

в которые устанавливаются модули памяти.

См. раздел

Наращивание емкости памяти

главы 8

Дополнительные устройства

.

Винт, крепящий

крышку отсека

жесткого диска

Винт служит для крепления крышки отсека

жесткого диска.

Крышка отсека с

жестким диском

Крышка прикрывает отсек, в который

устанавливается жесткий диск в сборе.

Дополнительную информацию о том, как

снять и переустановить

Жесткий диск в

комплекте

, см. в соответствующем разделе

главы 8

Дополнительные устройства

.

2-10

Руководство пользователя

Путеводитель по компьютеру

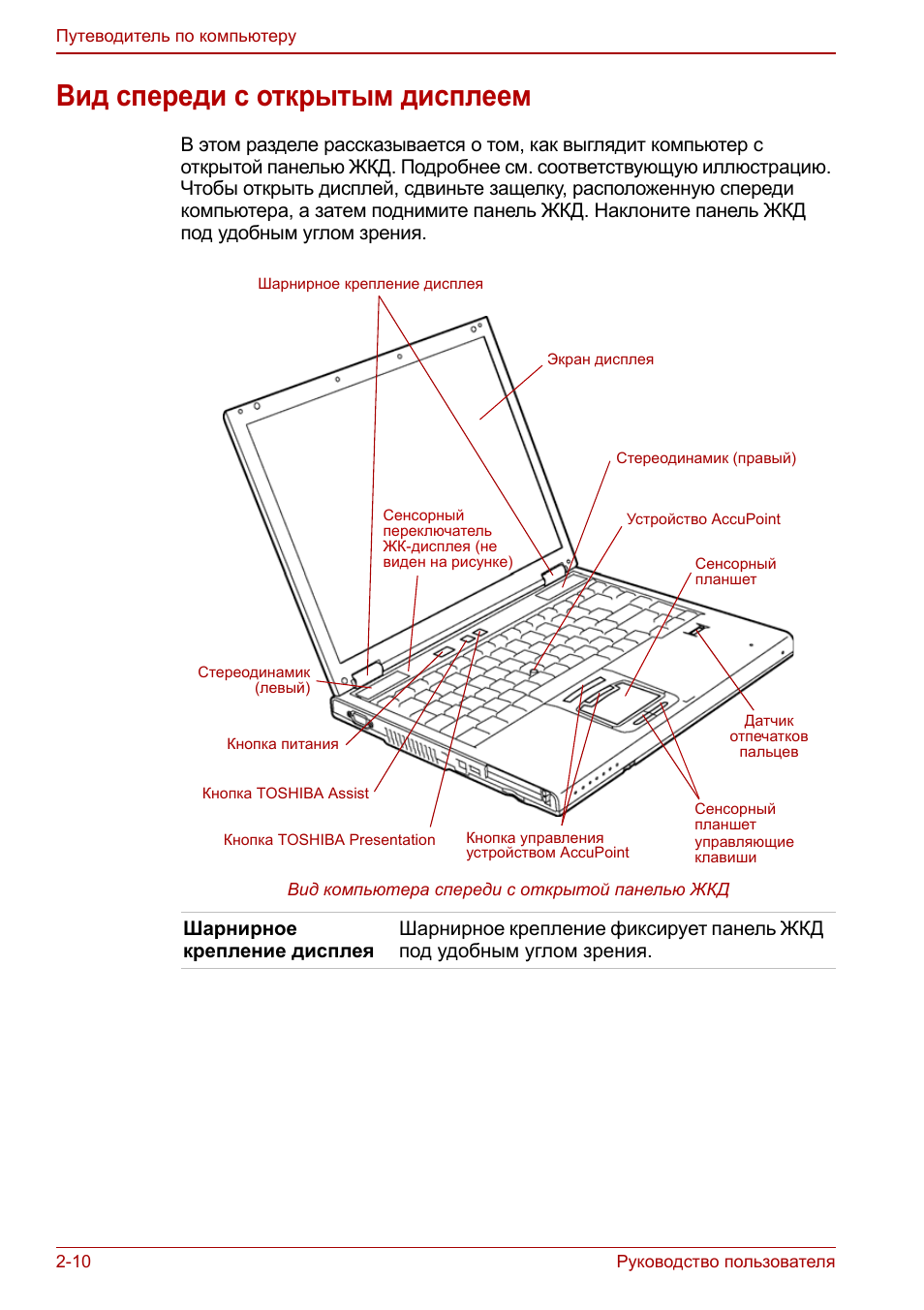

Вид спереди с открытым дисплеем

В этом разделе рассказывается о том, как выглядит компьютер с

открытой панелью ЖКД. Подробнее см. соответствующую иллюстрацию.

Чтобы открыть дисплей, сдвиньте защелку, расположенную спереди

компьютера, а затем поднимите панель ЖКД. Наклоните панель ЖКД

под удобным углом зрения.

Вид компьютера спереди с открытой панелью ЖКД

Экран дисплея

Шарнирное крепление дисплея

Устройство AccuPoint

Сенсорный

планшет
управляющие

клавиши

Стереодинамик

(левый)

Сенсорный

переключатель

ЖК-дисплея (не

виден на рисунке)

Кнопка TOSHIBA Presentation

Кнопка питания

Датчик

отпечатков

пальцев

Стереодинамик (правый)

Кнопка TOSHIBA Assist

Кнопка управления

устройством AccuPoint

Сенсорный

планшет

Шарнирное

крепление дисплея

Шарнирное крепление фиксирует панель ЖКД

под удобным углом зрения.

Руководство пользователя

2-11

Путеводитель по компьютеру

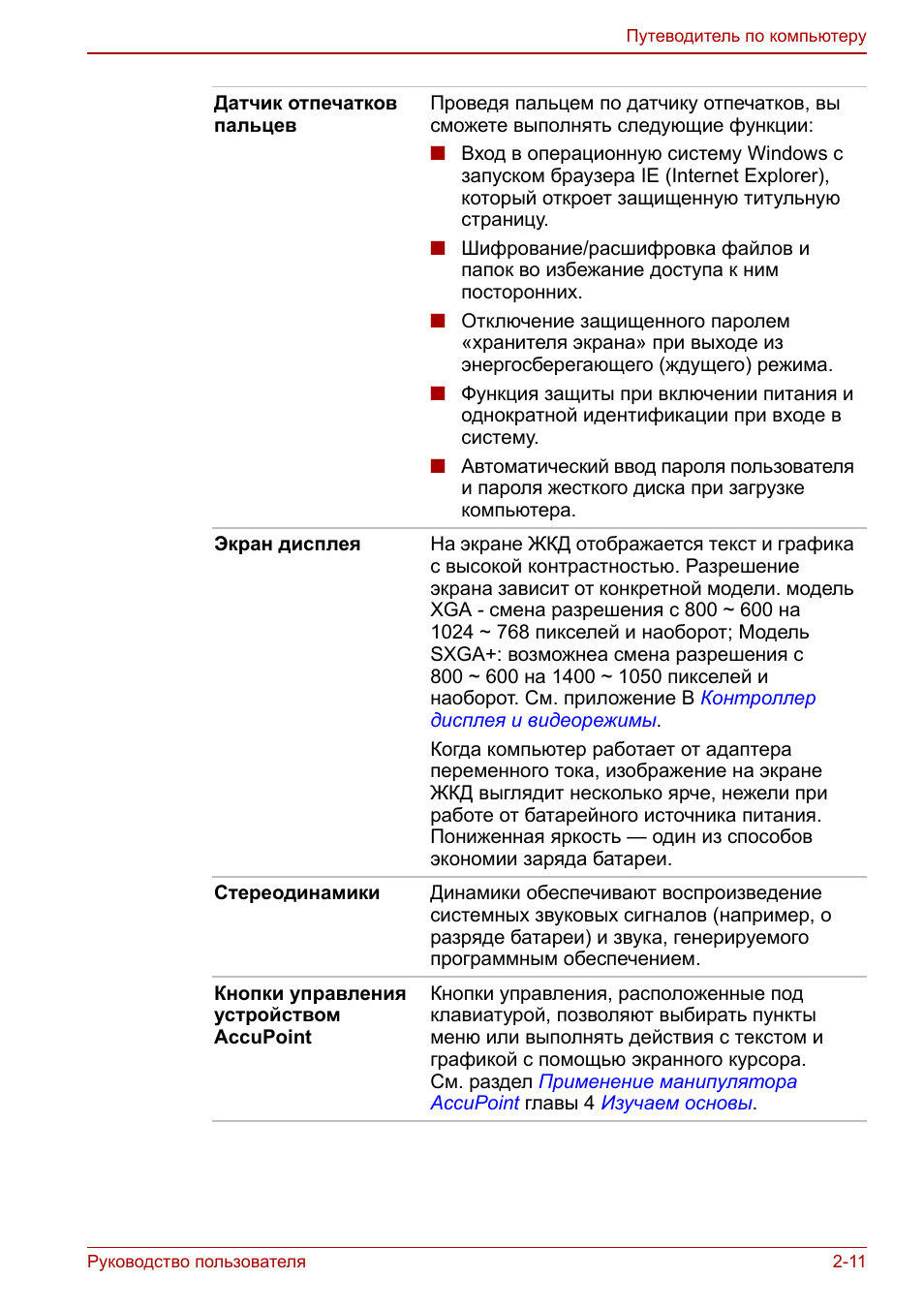

Датчик отпечатков

пальцев

Проведя пальцем по датчику отпечатков, вы

сможете выполнять следующие функции:

■

Вход в операционную систему Windows с

запуском браузера IE (Internet Explorer),

который откроет защищенную титульную

страницу.

■

Шифрование/расшифровка файлов и

папок во избежание доступа к ним

посторонних.

■

Отключение защищенного паролем

«хранителя экрана» при выходе из

энергосберегающего (ждущего) режима.

■

Функция защиты при включении питания и

однократной идентификации при входе в

систему.

■

Автоматический ввод пароля пользователя

и пароля жесткого диска при загрузке

компьютера.

Экран дисплея

На экране ЖКД отображается текст и графика

с высокой контрастностью. Разрешение

экрана зависит от конкретной модели. модель

XGA - смена разрешения с 800 ~ 600 на

1024 ~ 768 пикселей и наоборот; Модель

SXGA+: возможнеа смена разрешения с

800 ~ 600 на 1400 ~ 1050 пикселей и

наоборот. См. приложение B

Контроллер

дисплея и видеорежимы

.

Когда компьютер работает от адаптера

переменного тока, изображение на экране

ЖКД выглядит несколько ярче, нежели при

работе от батарейного источника питания.

Пониженная яркость — один из способов

экономии заряда батареи.

Стереодинамики

Динамики обеспечивают воспроизведение

системных звуковых сигналов (например, о

разряде батареи) и звука, генерируемого

программным обеспечением.

Кнопки управления

устройством

AccuPoint

Кнопки управления, расположенные под

клавиатурой, позволяют выбирать пункты

меню или выполнять действия с текстом и

графикой с помощью экранного курсора.

См. раздел

Применение манипулятора

AccuPoint

главы 4

Изучаем основы

.

2-12

Руководство пользователя

Путеводитель по компьютеру

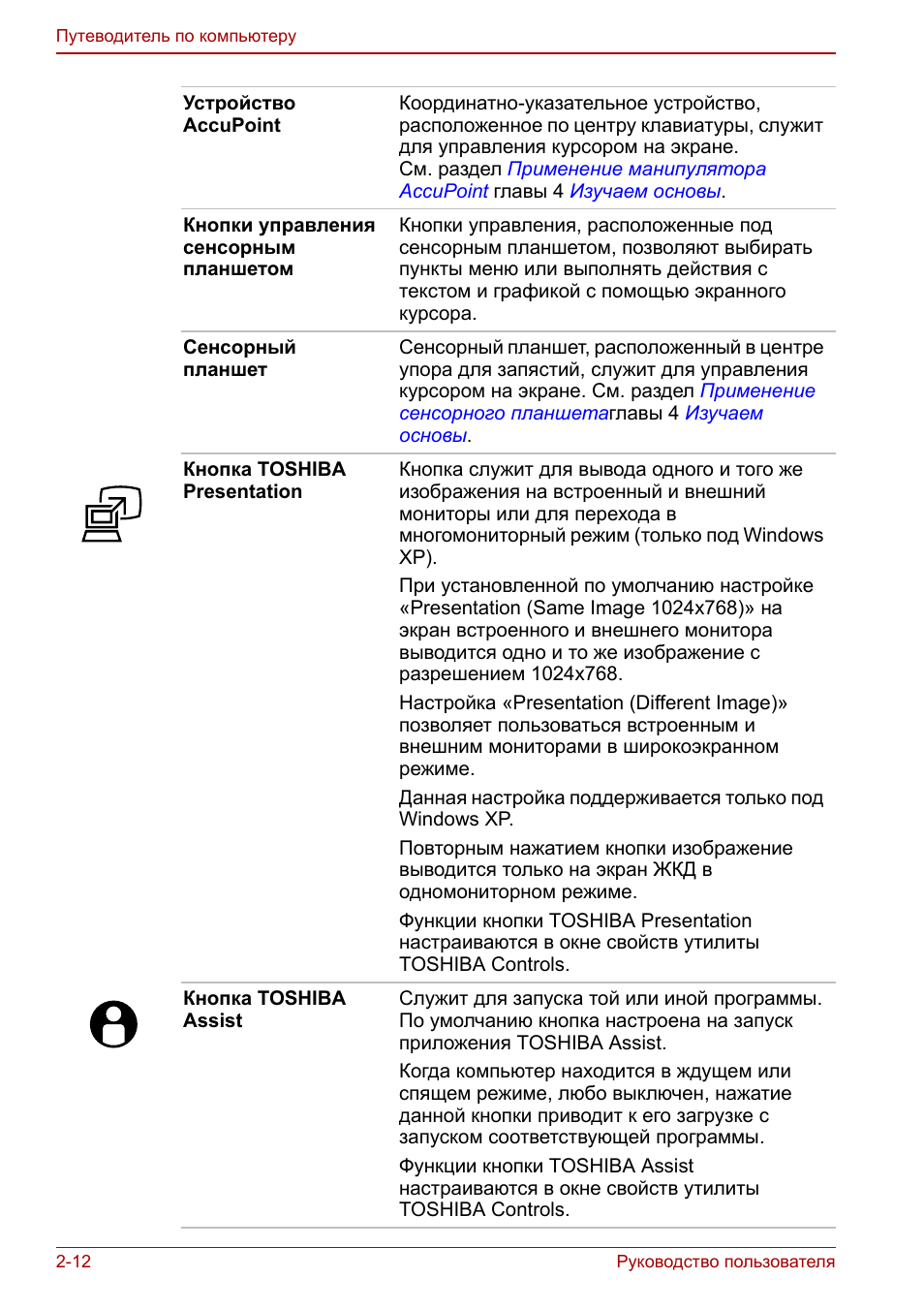

Устройство

AccuPoint

Координатно-указательное устройство,

расположенное по центру клавиатуры, служит

для управления курсором на экране.

См. раздел

Применение манипулятора

AccuPoint

главы 4

Изучаем основы

.

Кнопки управления

сенсорным

планшетом

Кнопки управления, расположенные под

сенсорным планшетом, позволяют выбирать

пункты меню или выполнять действия с

текстом и графикой с помощью экранного

курсора.

Сенсорный

планшет

Сенсорный планшет, расположенный в центре

упора для запястий, служит для управления

курсором на экране. См. раздел

Применение

сенсорного планшета

главы 4

Изучаем

основы

.

Кнопка TOSHIBA

Presentation

Кнопка служит для вывода одного и того же

изображения на встроенный и внешний

мониторы или для перехода в

многомониторный режим (только под Windows

XP).
При установленной по умолчанию настройке

«Presentation (Same Image 1024x768)» на

экран встроенного и внешнего монитора

выводится одно и то же изображение с

разрешением 1024x768.
Настройка «Presentation (Different Image)»

позволяет пользоваться встроенным и

внешним мониторами в широкоэкранном

режиме.
Данная настройка поддерживается только под

Windows XP.
Повторным нажатием кнопки изображение

выводится только на экран ЖКД в

одномониторном режиме.
Функции кнопки TOSHIBA Presentation

настраиваются в окне свойств утилиты

TOSHIBA Controls.

Кнопка TOSHIBA

Assist

Служит для запуска той или иной программы.

По умолчанию кнопка настроена на запуск

приложения TOSHIBA Assist.
Когда компьютер находится в ждущем или

спящем режиме, любо выключен, нажатие

данной кнопки приводит к его загрузке с

запуском соответствующей программы.
Функции кнопки TOSHIBA Assist

настраиваются в окне свойств утилиты

TOSHIBA Controls.
