Порт i.link (ieee1394), Порт i.link (ieee1394) -19, Меры предосторожности

Руководство пользователя

8-19

Дополнительные устройства

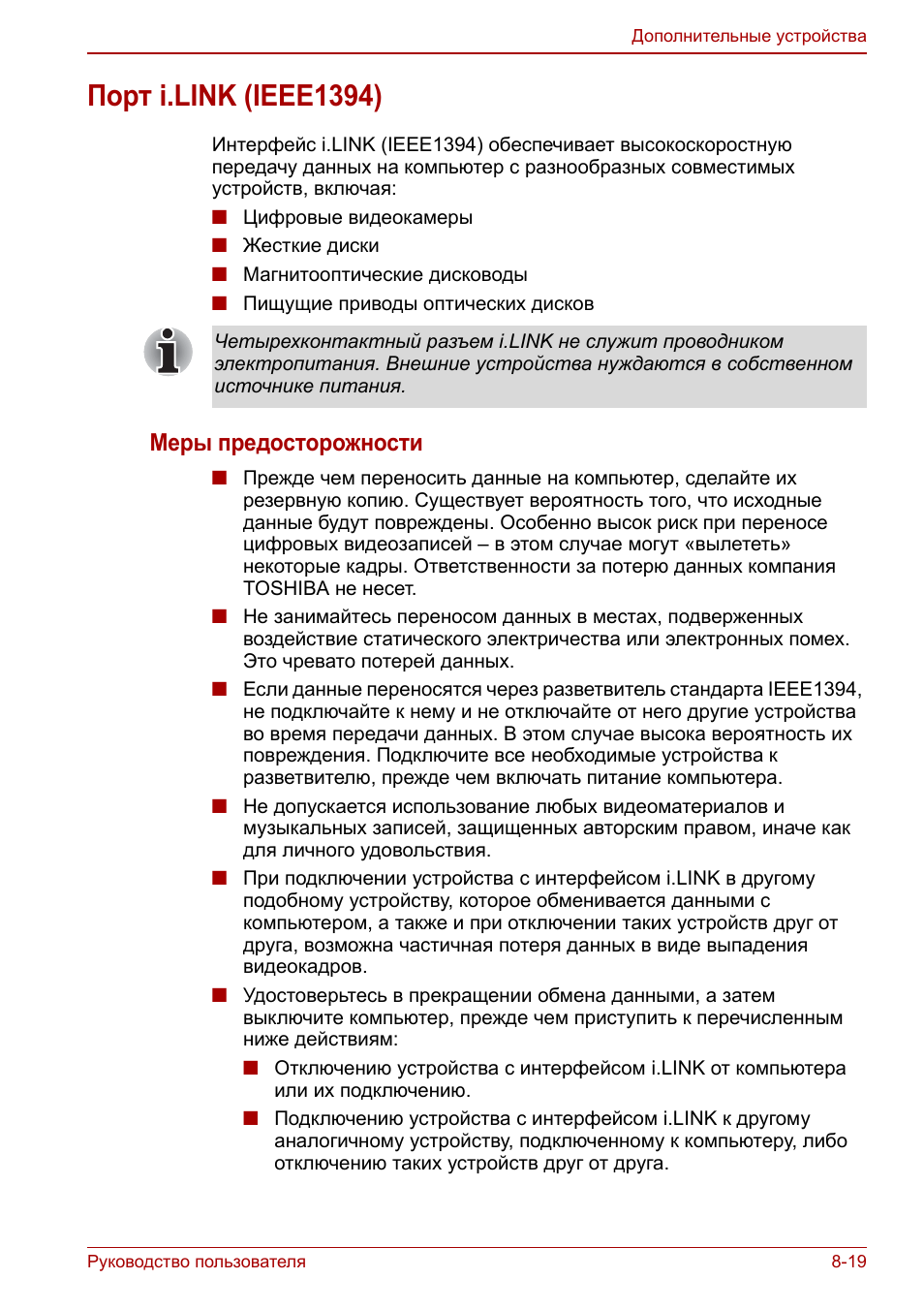

Порт i.LINK (IEEE1394)

Интерфейс i.LINK (IEEE1394) обеспечивает высокоскоростную

передачу данных на компьютер с разнообразных совместимых

устройств, включая:

■

Цифровые видеокамеры

■

Жесткие диски

■

Магнитооптические дисководы

■

Пищущие приводы оптических дисков

Меры предосторожности

■

Прежде чем переносить данные на компьютер, сделайте их

резервную копию. Существует вероятность того, что исходные

данные будут повреждены. Особенно высок риск при переносе

цифровых видеозаписей – в этом случае могут «вылететь»

некоторые кадры. Ответственности за потерю данных компания

TOSHIBA не несет.

■

Не занимайтесь переносом данных в местах, подверженных

воздействие статического электричества или электронных помех.

Это чревато потерей данных.

■

Если данные переносятся через разветвитель стандарта IEEE1394,

не подключайте к нему и не отключайте от него другие устройства

во время передачи данных. В этом случае высока вероятность их

повреждения. Подключите все необходимые устройства к

разветвителю, прежде чем включать питание компьютера.

■

Не допускается использование любых видеоматериалов и

музыкальных записей, защищенных авторским правом, иначе как

для личного удовольствия.

■

При подключении устройства с интерфейсом i.LINK в другому

подобному устройству, которое обменивается данными с

компьютером, а также и при отключении таких устройств друг от

друга, возможна частичная потеря данных в виде выпадения

видеокадров.

■

Удостоверьтесь в прекращении обмена данными, а затем

выключите компьютер, прежде чем приступить к перечисленным

ниже действиям:

■

Отключению устройства с интерфейсом i.LINK от компьютера

или их подключению.

■

Подключению устройства с интерфейсом i.LINK к другому

аналогичному устройству, подключенному к компьютеру, либо

отключению таких устройств друг от друга.

Четырехконтактный разъем i.LINK не служит проводником

электропитания. Внешние устройства нуждаются в собственном

источнике питания.

8-20

Руководство пользователя

Дополнительные устройства

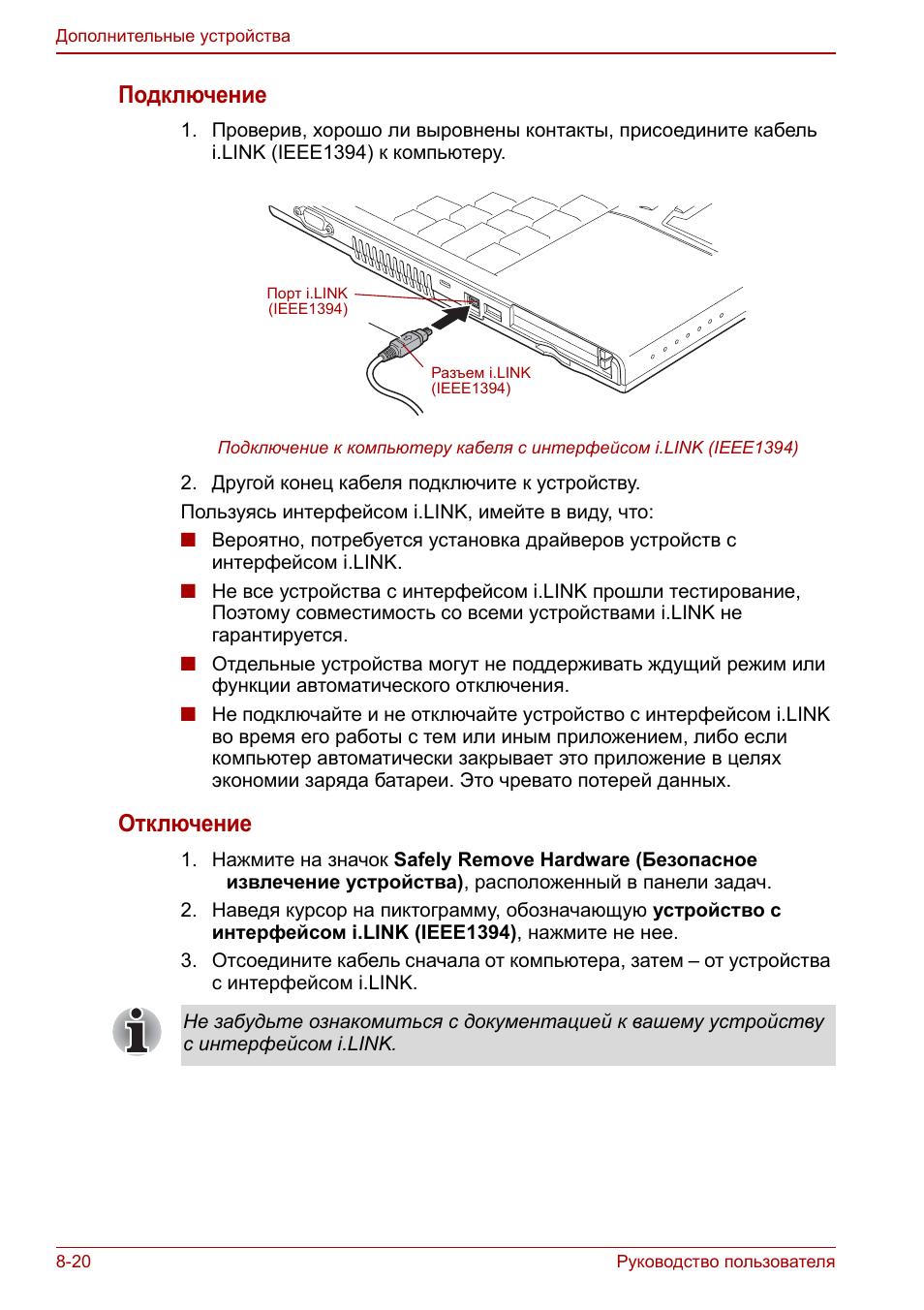

Подключение

1. Проверив, хорошо ли выровнены контакты, присоедините кабель

i.LINK (IEEE1394) к компьютеру.

Подключение к компьютеру кабеля с интерфейсом i.LINK (IEEE1394)

2. Другой конец кабеля подключите к устройству.
Пользуясь интерфейсом i.LINK, имейте в виду, что:

■

Вероятно, потребуется установка драйверов устройств с

интерфейсом i.LINK.

■

Не все устройства с интерфейсом i.LINK прошли тестирование,

Поэтому совместимость со всеми устройствами i.LINK не

гарантируется.

■

Отдельные устройства могут не поддерживать ждущий режим или

функции автоматического отключения.

■

Не подключайте и не отключайте устройство с интерфейсом i.LINK

во время его работы с тем или иным приложением, либо если

компьютер автоматически закрывает это приложение в целях

экономии заряда батареи. Это чревато потерей данных.

Отключение

1. Нажмите на значок Safely Remove Hardware (Безопасное

извлечение устройства), расположенный в панели задач.

2. Наведя курсор на пиктограмму, обозначающую устройство с

интерфейсом i.LINK (IEEE1394), нажмите не нее.

3. Отсоедините кабель сначала от компьютера, затем – от устройства

с интерфейсом i.LINK.

Разъем i.LINK

(IEEE1394)

Порт i.LINK

(IEEE1394)

Не забудьте ознакомиться с документацией к вашему устройству

с интерфейсом i.LINK.

Руководство пользователя

8-21

Дополнительные устройства

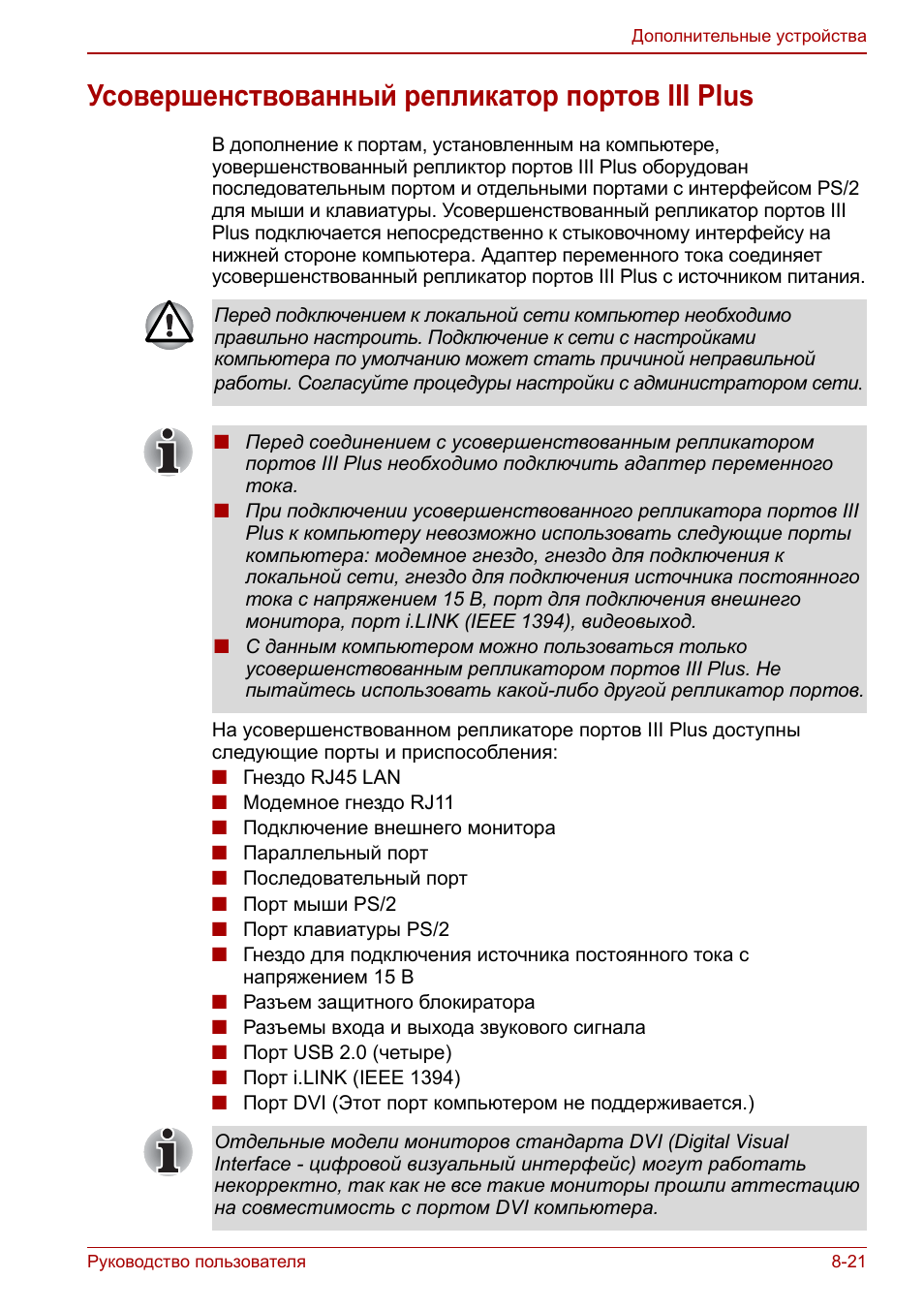

Усовершенствованный репликатор портов III Plus

В дополнение к портам, установленным на компьютере,

уовершенствованный репликтор портов III Plus оборудован

последовательным портом и отдельными портами с интерфейсом PS/2

для мыши и клавиатуры. Усовершенствованный репликатор портов III

Plus подключается непосредственно к стыковочному интерфейсу на

нижней стороне компьютера. Адаптер переменного тока соединяет

усовершенствованный репликатор портов III Plus с источником питания.

На усовершенствованном репликаторе портов III Plus доступны

следующие порты и приспособления:

■

Гнездо RJ45 LAN

■

Модемное гнездо RJ11

■

Подключение внешнего монитора

■

Параллельный порт

■

Последовательный порт

■

Порт мыши PS/2

■

Порт клавиатуры PS/2

■

Гнездо для подключения источника постоянного тока с

напряжением 15 В

■

Разъем защитного блокиратора

■

Разъемы входа и выхода звукового сигнала

■

Порт USB 2.0 (четыре)

■

Порт i.LINK (IEEE 1394)

■

Порт DVI (Этот порт компьютером не поддерживается.)

Перед подключением к локальной сети компьютер необходимо

правильно настроить. Подключение к сети с настройками

компьютера по умолчанию может стать причиной неправильной
работы. Согласуйте процедуры настройки с администратором сети

.

■

Перед соединением с усовершенствованным репликатором

портов III Plus необходимо подключить адаптер переменного

тока.

■

При подключении усовершенствованного репликатора портов III

Plus к компьютеру невозможно использовать следующие порты

компьютера: модемное гнездо, гнездо для подключения к

локальной сети, гнездо для подключения источника постоянного

тока с напряжением 15 В, порт для подключения внешнего

монитора, порт i.LINK (IEEE 1394), видеовыход.

■

С данным компьютером можно пользоваться только

усовершенствованным репликатором портов III Plus. Не

пытайтесь использовать какой-либо другой репликатор портов.

Отдельные модели мониторов стандарта DVI (Digital Visual

Interface - цифровой визуальный интерфейс) могут работать

некорректно, так как не все такие мониторы прошли аттестацию

на совместимость с портом DVI компьютера.

8-22

Руководство пользователя

Дополнительные устройства

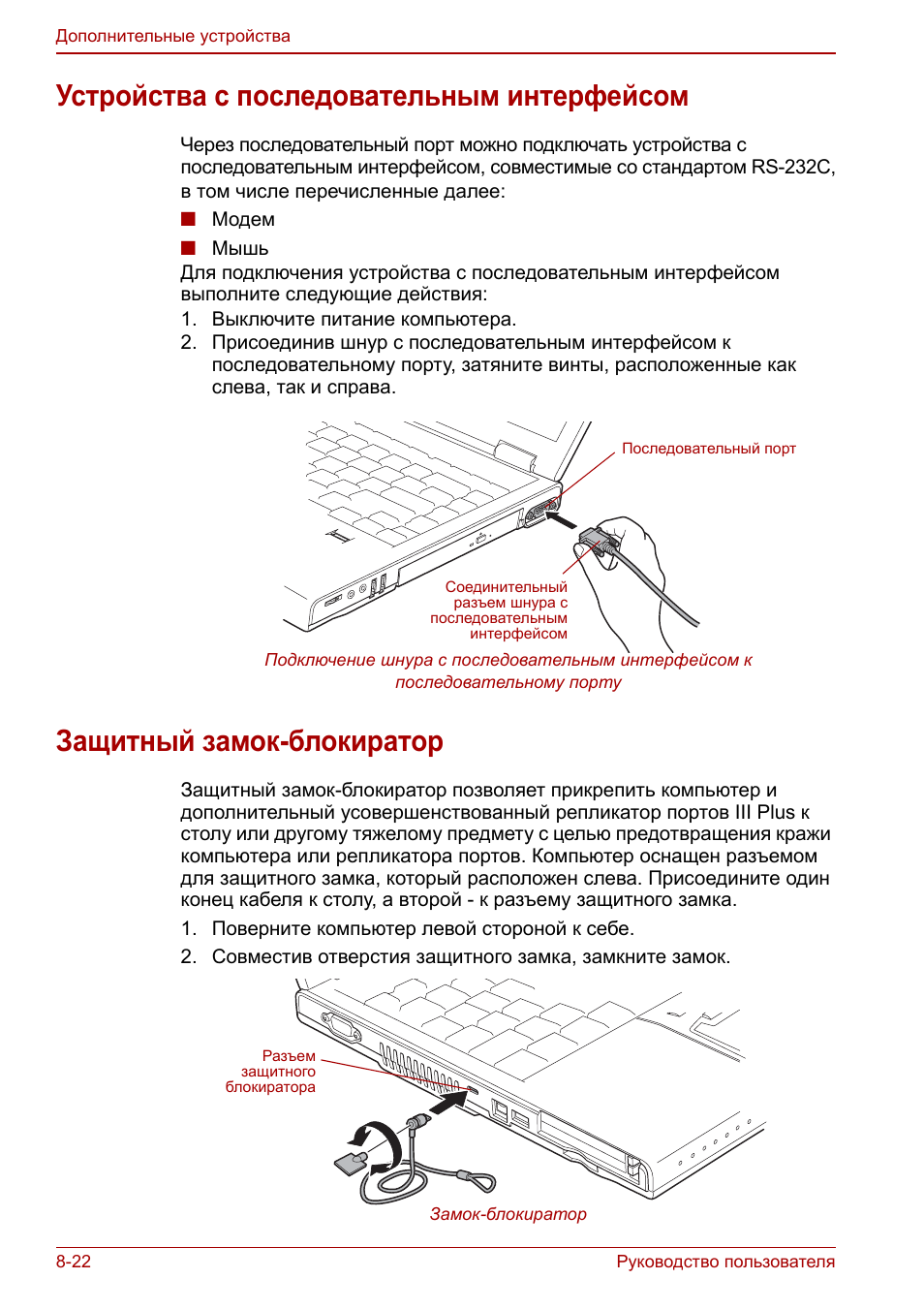

Устройства с последовательным интерфейсом

Через последовательный порт можно подключать устройства с

последовательным интерфейсом, совместимые со стандартом RS-232C,
в том числе перечисленные далее:

■

Модем

■

Мышь

Для подключения устройства с последовательным интерфейсом

выполните следующие действия:
1. Выключите питание компьютера.
2. Присоединив шнур с последовательным интерфейсом к

последовательному порту, затяните винты, расположенные как

слева, так и справа.

Подключение шнура с последовательным интерфейсом к

последовательному порту

Защитный замок-блокиратор

Защитный замок-блокиратор позволяет прикрепить компьютер и

дополнительный усовершенствованный репликатор портов III Plus к

столу или другому тяжелому предмету с целью предотвращения кражи

компьютера или репликатора портов. Компьютер оснащен разъемом

для защитного замка, который расположен слева. Присоедините один

конец кабеля к столу, а второй - к разъему защитного замка.
1. Поверните компьютер левой стороной к себе.
2. Совместив отверстия защитного замка, замкните замок.

Замок-блокиратор

Соединительный

разъем шнура с

последовательным

интерфейсом

Последовательный порт

Разъем

защитного

блокиратора

Руководство пользователя

9-1

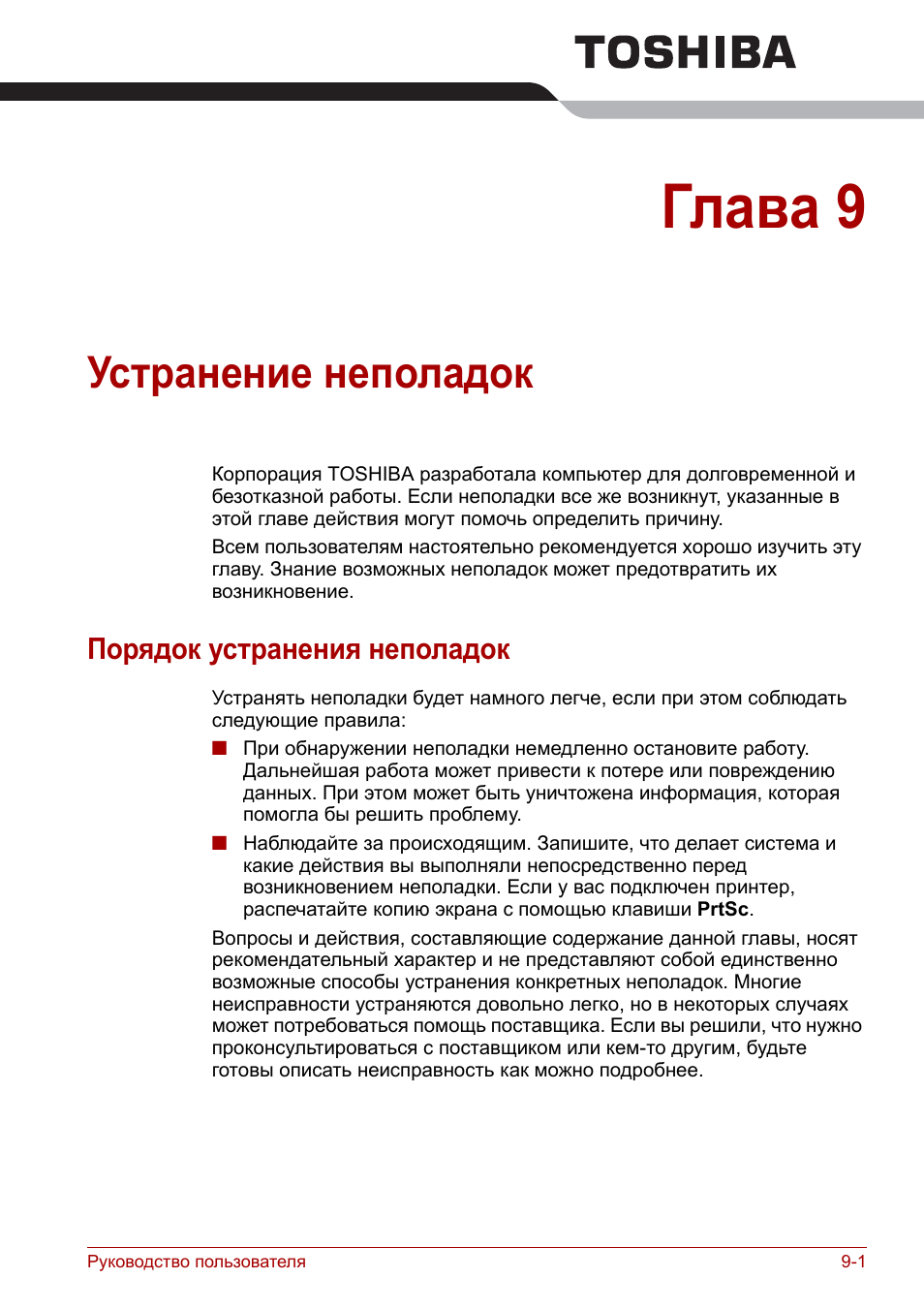

Глава 9

Устранение неполадок

Корпорация TOSHIBA разработала компьютер для долговременной и

безотказной работы. Если неполадки все же возникнут, указанные в

этой главе действия могут помочь определить причину.
Всем пользователям настоятельно рекомендуется хорошо изучить эту

главу. Знание возможных неполадок может предотвратить их

возникновение.

Порядок устранения неполадок

Устранять неполадки будет намного легче, если при этом соблюдать

следующие правила:

■

При обнаружении неполадки немедленно остановите работу.

Дальнейшая работа может привести к потере или повреждению

данных. При этом может быть уничтожена информация, которая

помогла бы решить проблему.

■

Наблюдайте за происходящим. Запишите, что делает система и

какие действия вы выполняли непосредственно перед

возникновением неполадки. Если у вас подключен принтер,

распечатайте копию экрана с помощью клавиши PrtSc.

Вопросы и действия, составляющие содержание данной главы, носят

рекомендательный характер и не представляют собой единственно

возможные способы устранения конкретных неполадок. Многие

неисправности устраняются довольно легко, но в некоторых случаях

может потребоваться помощь поставщика. Если вы решили, что нужно

проконсультироваться с поставщиком или кем-то другим, будьте

готовы описать неисправность как можно подробнее.

9-2

Руководство пользователя

Устранение неполадок

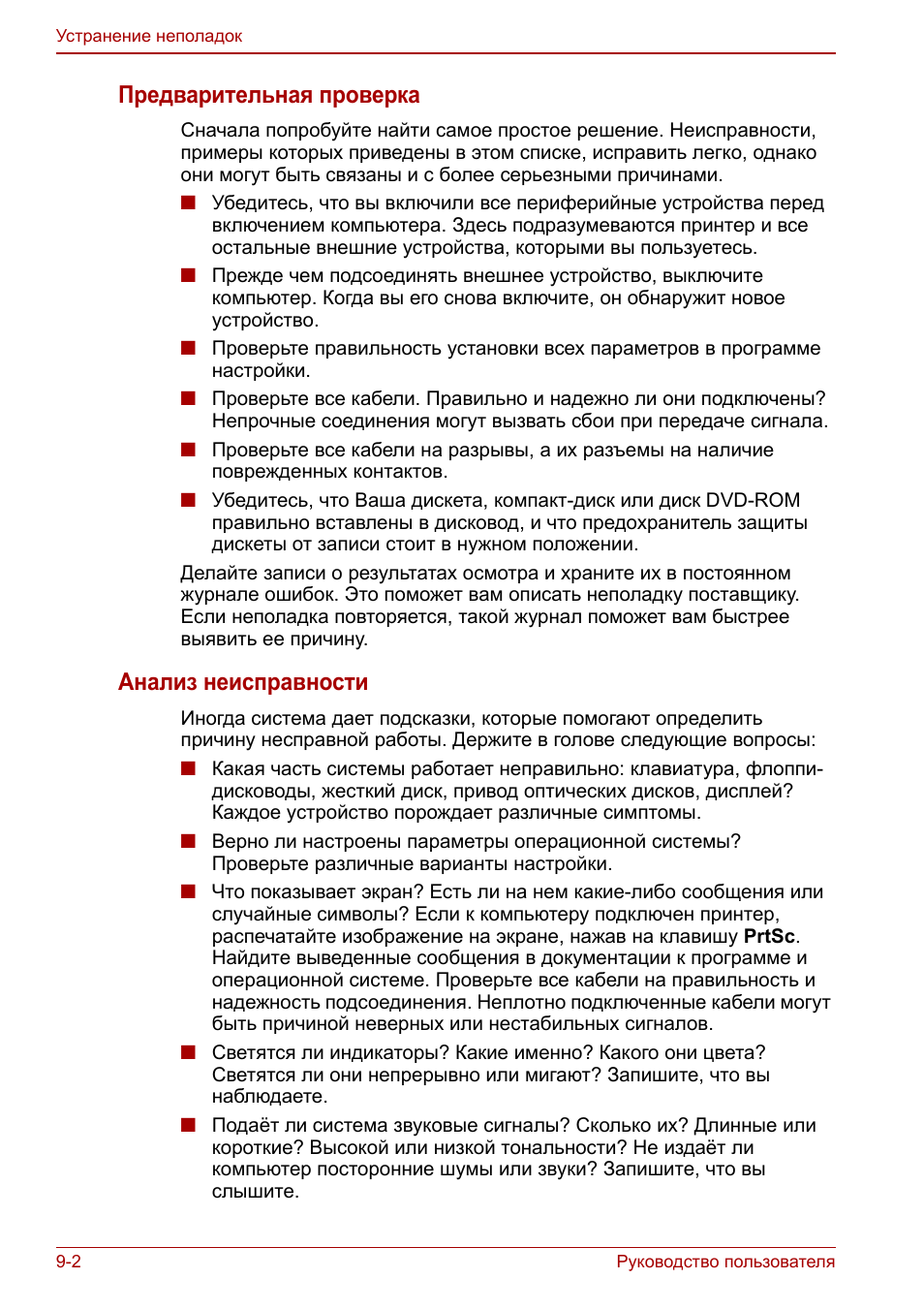

Предварительная проверка

Сначала попробуйте найти самое простое решение. Неисправности,

примеры которых приведены в этом списке, исправить легко, однако

они могут быть связаны и с более серьезными причинами.

■

Убедитесь, что вы включили все периферийные устройства перед

включением компьютера. Здесь подразумеваются принтер и все

остальные внешние устройства, которыми вы пользуетесь.

■

Прежде чем подсоединять внешнее устройство, выключите

компьютер. Когда вы его снова включите, он обнаружит новое

устройство.

■

Проверьте правильность установки всех параметров в программе

настройки.

■

Проверьте все кабели. Правильно и надежно ли они подключены?

Непрочные соединения могут вызвать сбои при передаче сигнала.

■

Проверьте все кабели на разрывы, а их разъемы на наличие

поврежденных контактов.

■

Убедитесь, что Ваша дискета, компакт-диск или диск DVD-ROM

правильно вставлены в дисковод, и что предохранитель защиты

дискеты от записи стоит в нужном положении.

Делайте записи о результатах осмотра и храните их в постоянном

журнале ошибок. Это поможет вам описать неполадку поставщику.

Если неполадка повторяется, такой журнал поможет вам быстрее

выявить ее причину.

Анализ неисправности

Иногда система дает подсказки, которые помогают определить

причину несправной работы. Держите в голове следующие вопросы:

■

Какая часть системы работает неправильно: клавиатура, флоппи-

дисководы, жесткий диск, привод оптических дисков, дисплей?

Каждое устройство порождает различные симптомы.

■

Верно ли настроены параметры операционной системы?

Проверьте различные варианты настройки.

■

Что показывает экран? Есть ли на нем какие-либо сообщения или

случайные символы? Если к компьютеру подключен принтер,

распечатайте изображение на экране, нажав на клавишу PrtSc.

Найдите выведенные сообщения в документации к программе и

операционной системе. Проверьте все кабели на правильность и

надежность подсоединения. Неплотно подключенные кабели могут

быть причиной неверных или нестабильных сигналов.

■

Светятся ли индикаторы? Какие именно? Какого они цвета?

Светятся ли они непрерывно или мигают? Запишите, что вы

наблюдаете.

■

Подаёт ли система звуковые сигналы? Сколько их? Длинные или

короткие? Высокой или низкой тональности? Не издаёт ли

компьютер посторонние шумы или звуки? Запишите, что вы

слышите.

Руководство пользователя

9-3

Устранение неполадок

Запишите свои наблюдения, чтобы описать их поставщику.

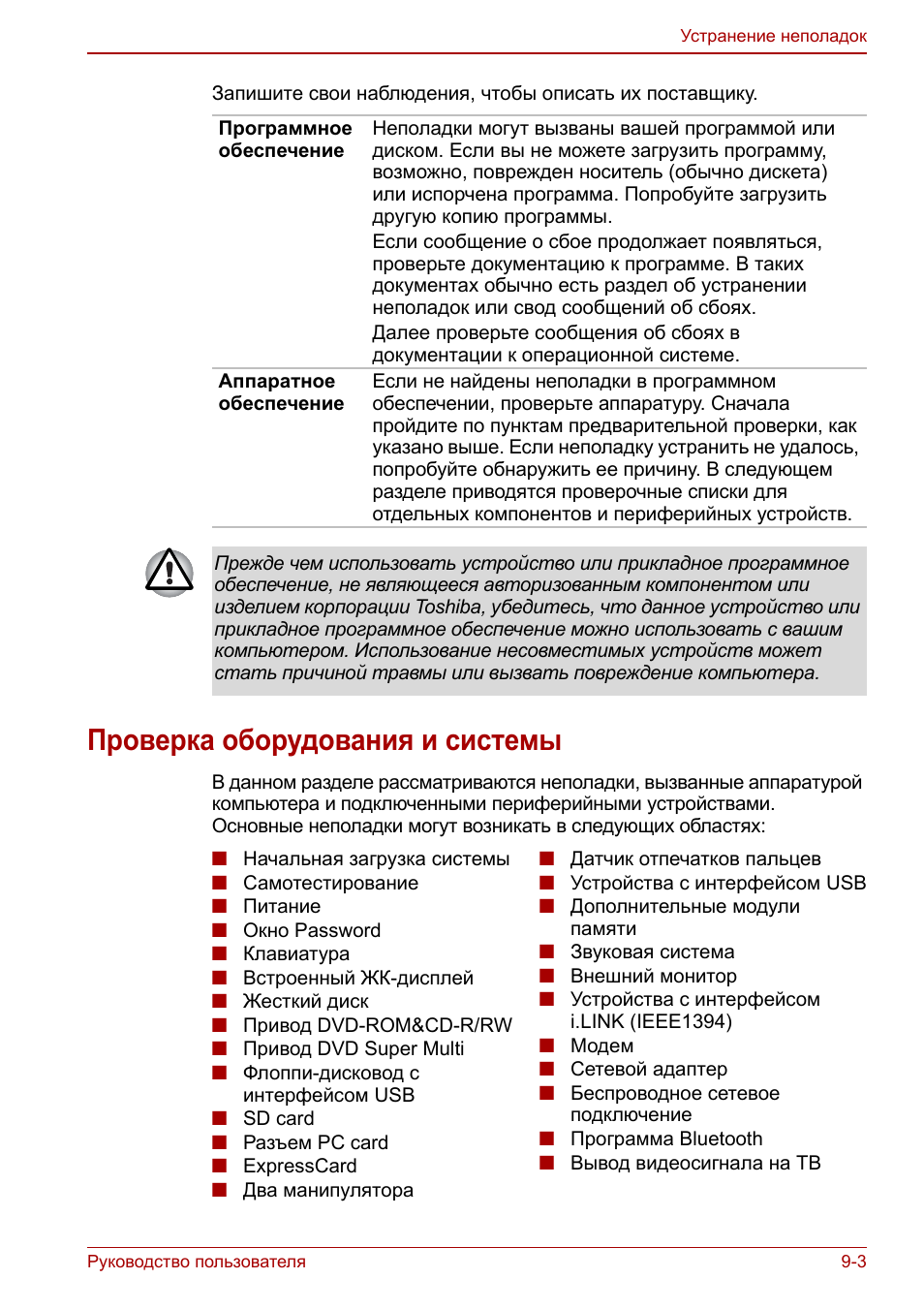

Проверка оборудования и системы

В данном разделе рассматриваются неполадки, вызванные аппаратурой

компьютера и подключенными периферийными устройствами.

Основные неполадки могут возникать в следующих областях:

Программное

обеспечение

Неполадки могут вызваны вашей программой или

диском. Если вы не можете загрузить программу,

возможно, поврежден носитель (обычно дискета)

или испорчена программа. Попробуйте загрузить

другую копию программы.
Если сообщение о сбое продолжает появляться,

проверьте документацию к программе. В таких

документах обычно есть раздел об устранении

неполадок или свод сообщений об сбоях.
Далее проверьте сообщения об сбоях в

документации к операционной системе.

Аппаратное

обеспечение

Если не найдены неполадки в программном

обеспечении, проверьте аппаратуру. Сначала

пройдите по пунктам предварительной проверки, как

указано выше. Если неполадку устранить не удалось,

попробуйте обнаружить ее причину. В следующем

разделе приводятся проверочные списки для

отдельных компонентов и периферийных устройств.

Прежде чем использовать устройство или прикладное программное

обеспечение, не являющееся авторизованным компонентом или

изделием корпорации Toshiba, убедитесь, что данное устройство или

прикладное программное обеспечение можно использовать с вашим

компьютером. Использование несовместимых устройств может

стать причиной травмы или вызвать повреждение компьютера.

■

Начальная загрузка системы

■

Самотестирование

■

Питание

■

Окно Password

■

Клавиатура

■

Встроенный ЖК-дисплей

■

Жесткий диск

■

Привод DVD-ROM&CD-R/RW

■

Привод DVD Super Multi

■

Флоппи-дисковод с

интерфейсом USB

■

SD card

■

Разъем PC card

■

ExpressCard

■

Два манипулятора

■

Датчик отпечатков пальцев

■

Устройства с интерфейсом USB

■

Дополнительные модули

памяти

■

Звуковая система

■

Внешний монитор

■

Устройства с интерфейсом

i.LINK (IEEE1394)

■

Модем

■

Сетевой адаптер

■

Беспроводное сетевое

подключение

■

Программа Bluetooth

■

Вывод видеосигнала на ТВ

9-4

Руководство пользователя

Устранение неполадок

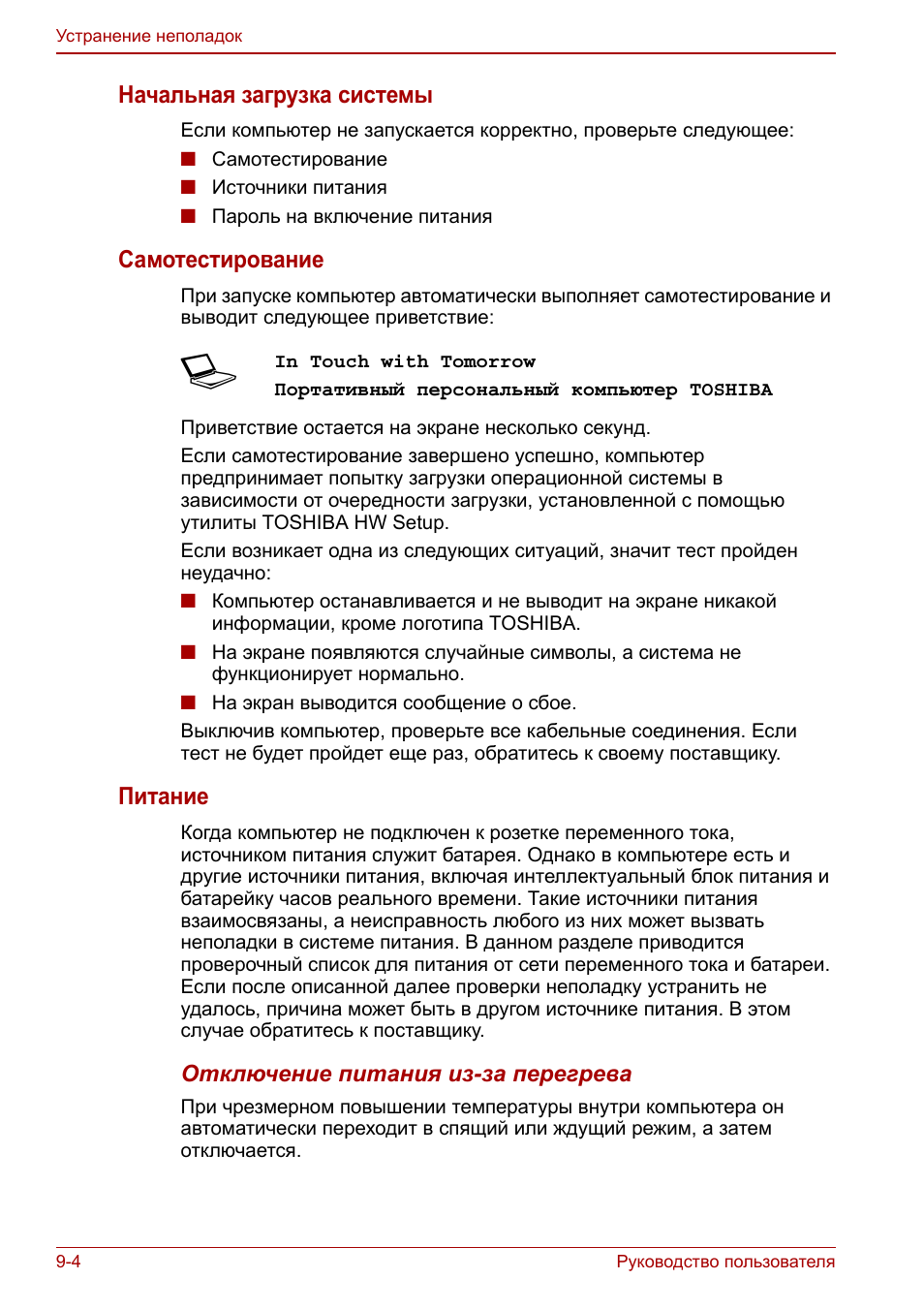

Начальная загрузка системы

Если компьютер не запускается корректно, проверьте следующее:

■

Самотестирование

■

Источники питания

■

Пароль на включение питания

Самотестирование

При запуске компьютер автоматически выполняет самотестирование и

выводит следующее приветствие:

Приветствие остается на экране несколько секунд.
Если самотестирование завершено успешно, компьютер

предпринимает попытку загрузки операционной системы в

зависимости от очередности загрузки, установленной с помощью

утилиты TOSHIBA HW Setup.
Если возникает одна из следующих ситуаций, значит тест пройден

неудачно:

■

Компьютер останавливается и не выводит на экране никакой

информации, кроме логотипа TOSHIBA.

■

На экране появляются случайные символы, а система не

функционирует нормально.

■

На экран выводится сообщение о сбое.

Выключив компьютер, проверьте все кабельные соединения. Если

тест не будет пройдет еще раз, обратитесь к своему поставщику.

Питание

Когда компьютер не подключен к розетке переменного тока,

источником питания служит батарея. Однако в компьютере есть и

другие источники питания, включая интеллектуальный блок питания и

батарейку часов реального времени. Такие источники питания

взаимосвязаны, а неисправность любого из них может вызвать

неполадки в системе питания. В данном разделе приводится

проверочный список для питания от сети переменного тока и батареи.

Если после описанной далее проверки неполадку устранить не

удалось, причина может быть в другом источнике питания. В этом

случае обратитесь к поставщику.

Отключение питания из-за перегрева

При чрезмерном повышении температуры внутри компьютера он

автоматически переходит в спящий или ждущий режим, а затем

отключается.

S

In Touch with Tomorrow

Портативный персональный компьютер TOSHIBA

Руководство пользователя

9-5

Устранение неполадок

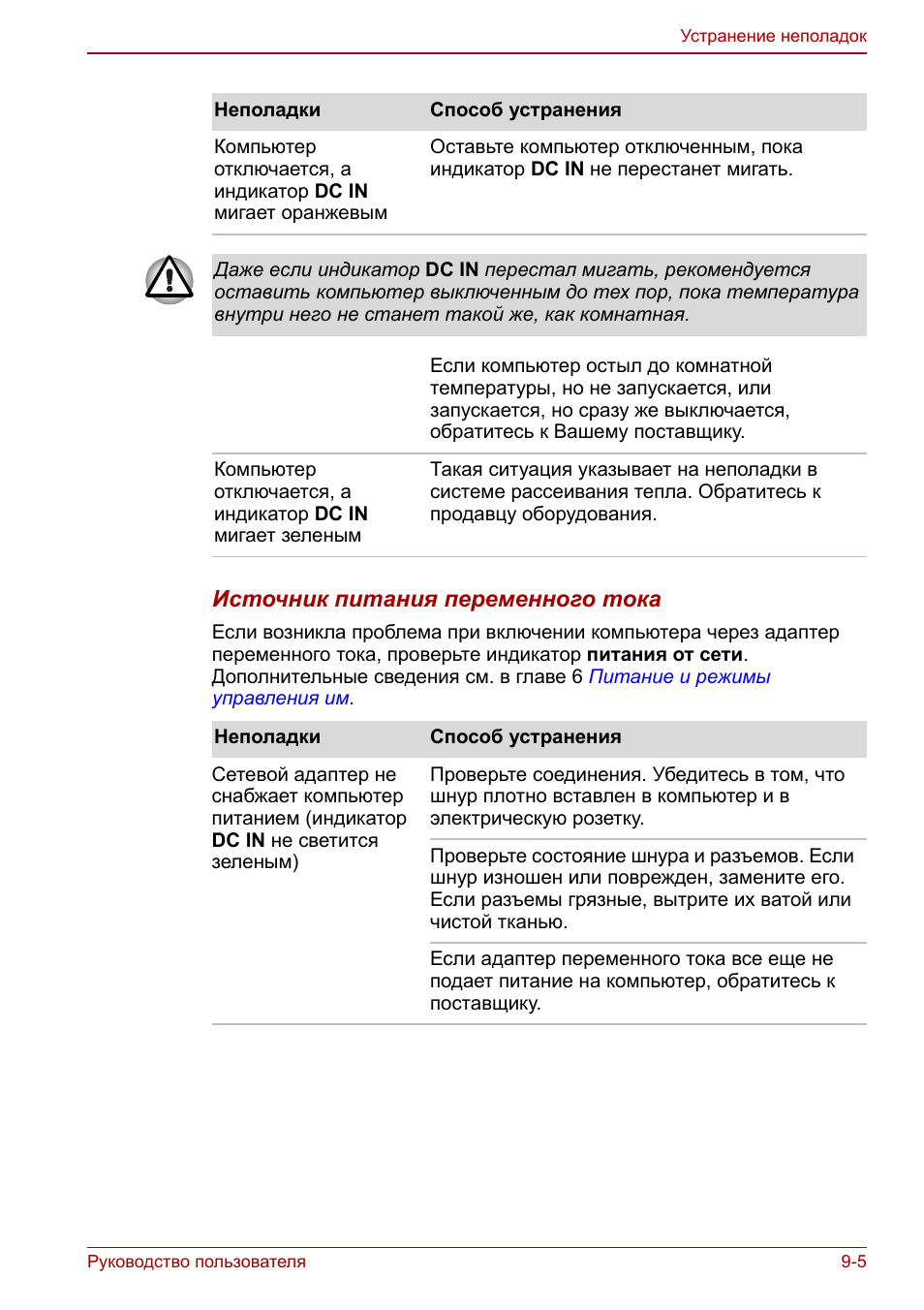

Источник питания переменного тока

Если возникла проблема при включении компьютера через адаптер

переменного тока, проверьте индикатор питания от сети.

Дополнительные сведения см. в главе 6

Питание и режимы

управления им

.

Неполадки

Способ устранения

Компьютер

отключается, а

индикатор DC IN

мигает оранжевым

Оставьте компьютер отключенным, пока

индикатор DC IN не перестанет мигать.

Даже если индикатор DC IN перестал мигать, рекомендуется

оставить компьютер выключенным до тех пор, пока температура

внутри него не станет такой же, как комнатная.

Если компьютер остыл до комнатной

температуры, но не запускается, или

запускается, но сразу же выключается,

обратитесь к Вашему поставщику.

Компьютер

отключается, а

индикатор DC IN

мигает зеленым

Такая ситуация указывает на неполадки в

системе рассеивания тепла. Обратитесь к

продавцу оборудования.

Неполадки

Способ устранения

Сетевой адаптер не

снабжает компьютер

питанием (индикатор

DC IN не светится

зеленым)

Проверьте соединения. Убедитесь в том, что

шнур плотно вставлен в компьютер и в

электрическую розетку.

Проверьте состояние шнура и разъемов. Если

шнур изношен или поврежден, замените его.

Если разъемы грязные, вытрите их ватой или

чистой тканью.

Если адаптер переменного тока все еще не

подает питание на компьютер, обратитесь к

поставщику.

9-6

Руководство пользователя

Устранение неполадок

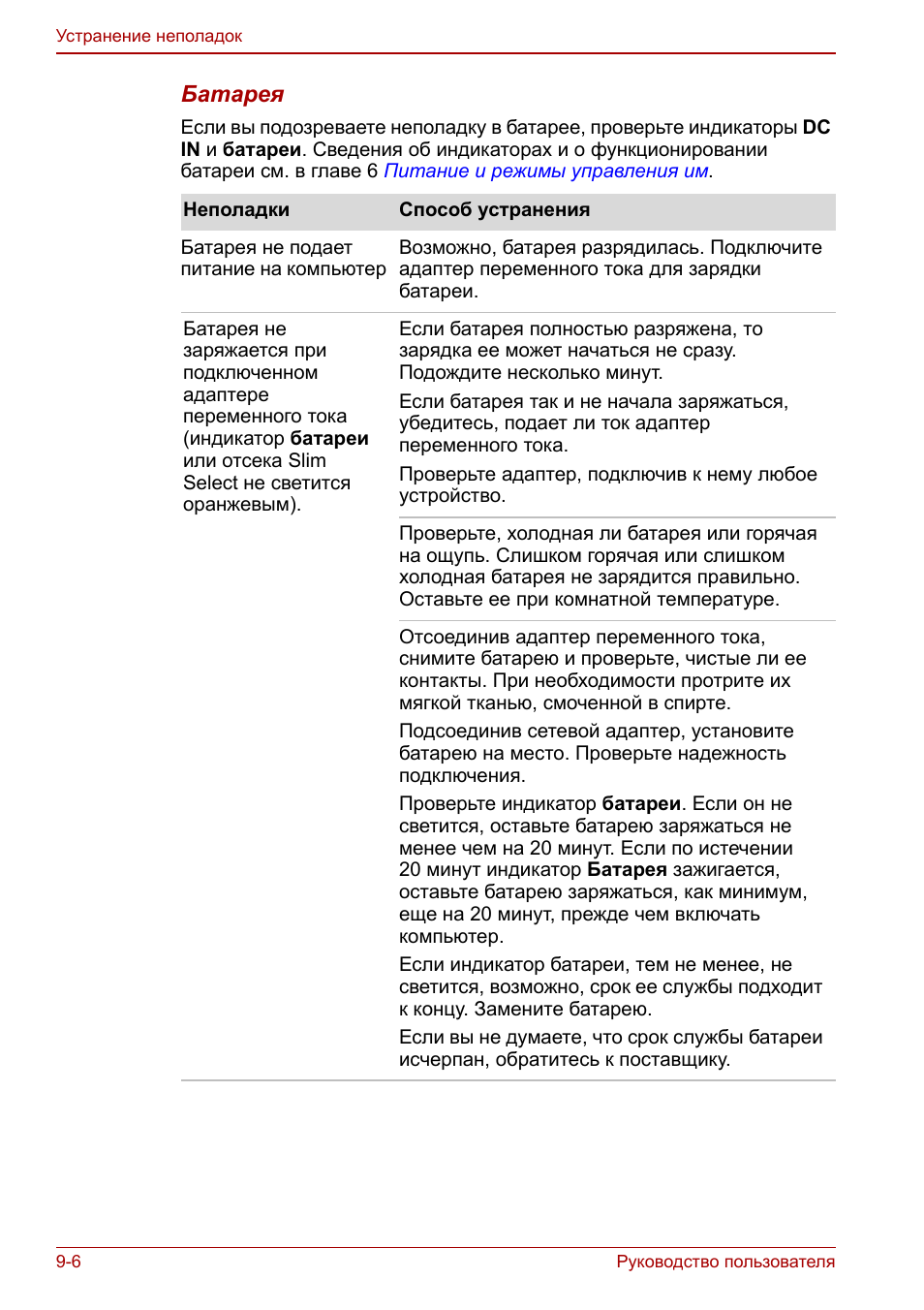

Батарея

Если вы подозреваете неполадку в батарее, проверьте индикаторы DC

IN и батареи. Сведения об индикаторах и о функционировании

батареи см. в главе 6

Питание и режимы управления им

.

Неполадки

Способ устранения

Батарея не подает

питание на компьютер

Возможно, батарея разрядилась. Подключите

адаптер переменного тока для зарядки

батареи.

Батарея не

заряжается при

подключенном

адаптере

переменного тока

(индикатор батареи

или отсека Slim

Select не светится

оранжевым).

Если батарея полностью разряжена, то

зарядка ее может начаться не сразу.

Подождите несколько минут.
Если батарея так и не начала заряжаться,

убедитесь, подает ли ток адаптер

переменного тока.
Проверьте адаптер, подключив к нему любое

устройство.

Проверьте, холодная ли батарея или горячая

на ощупь. Слишком горячая или слишком

холодная батарея не зарядится правильно.

Оставьте ее при комнатной температуре.

Отсоединив адаптер переменного тока,

снимите батарею и проверьте, чистые ли ее

контакты. При необходимости протрите их

мягкой тканью, смоченной в спирте.
Подсоединив сетевой адаптер, установите

батарею на место. Проверьте надежность

подключения.
Проверьте индикатор батареи. Если он не

светится, оставьте батарею заряжаться не

менее чем на 20 минут. Если по истечении

20 минут индикатор Батарея зажигается,

оставьте батарею заряжаться, как минимум,

еще на 20 минут, прежде чем включать

компьютер.
Если индикатор батареи, тем не менее, не

светится, возможно, срок ее службы подходит

к концу. Замените батарею.
Если вы не думаете, что срок службы батареи

исчерпан, обратитесь к поставщику.
