Руководство пользователя

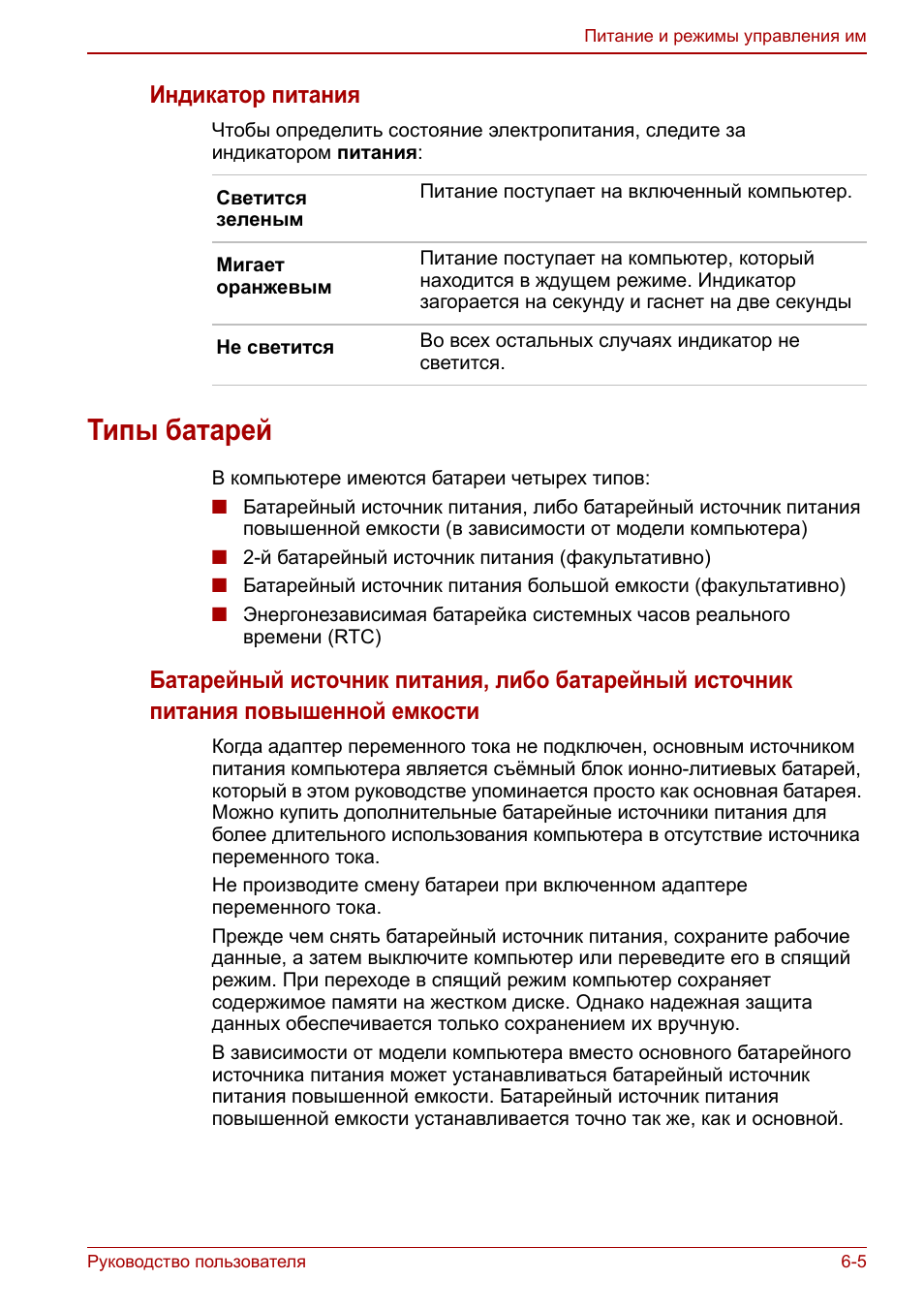

6-5

Питание и режимы управления им

Индикатор питания

Чтобы определить состояние электропитания, следите за

индикатором питания:

Типы батарей

В компьютере имеются батареи четырех типов:

■

Батарейный источник питания, либо батарейный источник питания

повышенной емкости (в зависимости от модели компьютера)

■

2-й батарейный источник питания (факультативно)

■

Батарейный источник питания большой емкости (факультативно)

■

Энергонезависимая батарейка системных часов реального

времени (RTC)

Батарейный источник питания, либо батарейный источник
питания повышенной емкости

Когда адаптер переменного тока не подключен, основным источником

питания компьютера является съёмный блок ионно-литиевых батарей,

который в этом руководстве упоминается просто как основная батарея.

Можно купить дополнительные батарейные источники питания для

более длительного использования компьютера в отсутствие источника

переменного тока.
Не производите смену батареи при включенном адаптере

переменного тока.
Прежде чем снять батарейный источник питания, сохраните рабочие

данные, а затем выключите компьютер или переведите его в спящий

режим. При переходе в спящий режим компьютер сохраняет

содержимое памяти на жестком диске. Однако надежная защита

данных обеспечивается только сохранением их вручную.
В зависимости от модели компьютера вместо основного батарейного

источника питания может устанавливаться батарейный источник

питания повышенной емкости. Батарейный источник питания

повышенной емкости устанавливается точно так же, как и основной.

Светится

зеленым

Питание поступает на включенный компьютер.

Мигает

оранжевым

Питание поступает на компьютер, который

находится в ждущем режиме. Индикатор

загорается на секунду и гаснет на две секунды

Не светится

Во всех остальных случаях индикатор не

светится.

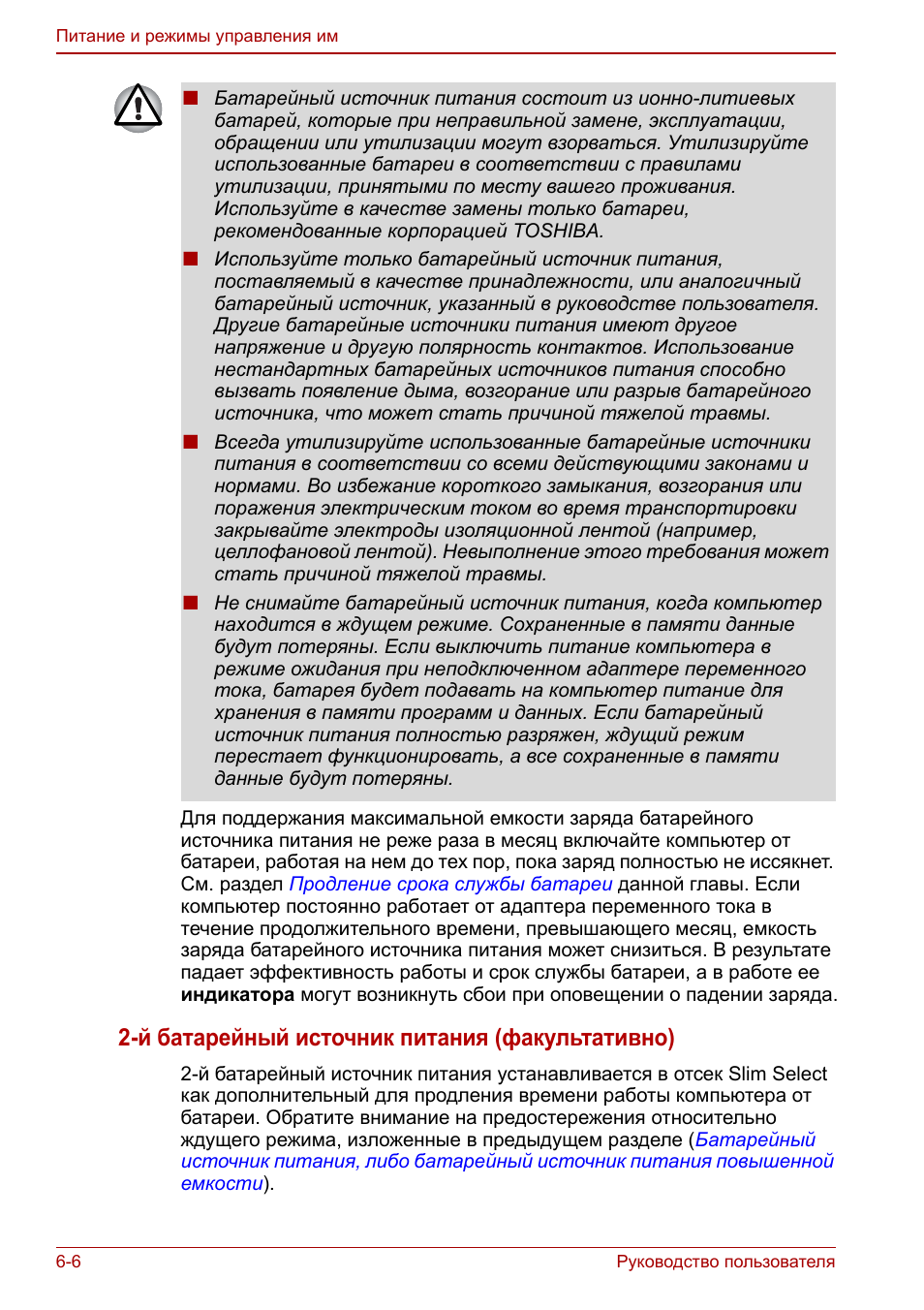

6-6

Руководство пользователя

Питание и режимы управления им

Для поддержания максимальной емкости заряда батарейного

источника питания не реже раза в месяц включайте компьютер от

батареи, работая на нем до тех пор, пока заряд полностью не иссякнет.

См. раздел

Продление срока службы батареи

данной главы. Если

компьютер постоянно работает от адаптера переменного тока в

течение продолжительного времени, превышающего месяц, емкость

заряда батарейного источника питания может снизиться. В результате

падает эффективность работы и срок службы батареи, а в работе ее

индикатора могут возникнуть сбои при оповещении о падении заряда.

2-й батарейный источник питания (факультативно)

2-й батарейный источник питания устанавливается в отсек Slim Select

как дополнительный для продления времени работы компьютера от

батареи. Обратите внимание на предостережения относительно

ждущего режима, изложенные в предыдущем разделе (

Батарейный

источник питания, либо батарейный источник питания повышенной

емкости

).

■

Батарейный источник питания состоит из ионно-литиевых

батарей, которые при неправильной замене, эксплуатации,

обращении или утилизации могут взорваться. Утилизируйте

использованные батареи в соответствии с правилами

утилизации, принятыми по месту вашего проживания.

Используйте в качестве замены только батареи,

рекомендованные корпорацией TOSHIBA.

■

Используйте только батарейный источник питания,

поставляемый в качестве принадлежности, или аналогичный

батарейный источник, указанный в руководстве пользователя.

Другие батарейные источники питания имеют другое

напряжение и другую полярность контактов. Использование

нестандартных батарейных источников питания способно

вызвать появление дыма, возгорание или разрыв батарейного

источника, что может стать причиной тяжелой травмы.

■

Всегда утилизируйте использованные батарейные источники

питания в соответствии со всеми действующими законами и

нормами. Во избежание короткого замыкания, возгорания или

поражения электрическим током во время транспортировки

закрывайте электроды изоляционной лентой (например,

целлофановой лентой). Невыполнение этого требования может

стать причиной тяжелой травмы.

■

Не снимайте батарейный источник питания, когда компьютер

находится в ждущем режиме. Сохраненные в памяти данные

будут потеряны. Если выключить питание компьютера в

режиме ожидания при неподключенном адаптере переменного

тока, батарея будет подавать на компьютер питание для

хранения в памяти программ и данных. Если батарейный

источник питания полностью разряжен, ждущий режим

перестает функционировать, а все сохраненные в памяти

данные будут потеряны.

Руководство пользователя

6-7

Питание и режимы управления им

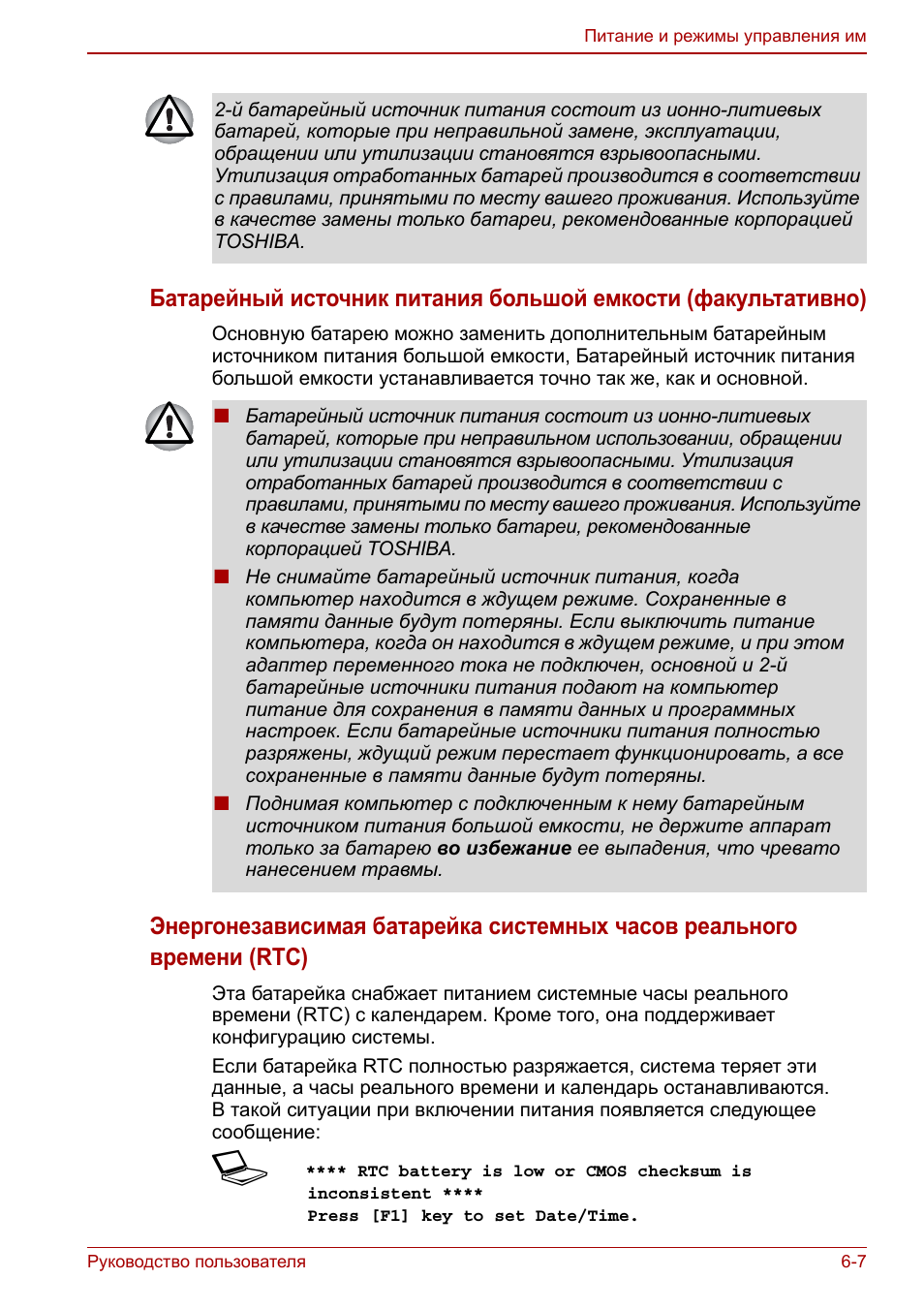

Батарейный источник питания большой емкости (факультативно)

Основную батарею можно заменить дополнительным батарейным

источником питания большой емкости, Батарейный источник питания

большой емкости устанавливается точно так же, как и основной.

Энергонезависимая батарейка системных часов реального
времени (RTC)

Эта батарейка снабжает питанием системные часы реального

времени (RTC) с календарем. Кроме того, она поддерживает

конфигурацию системы.
Если батарейка RTC полностью разряжается, система теряет эти

данные, а часы реального времени и календарь останавливаются.

В такой ситуации при включении питания появляется следующее

сообщение:

S

**** RTC battery is low or CMOS checksum is

inconsistent ****

Press [F1] key to set Date/Time.

2-й батарейный источник питания состоит из ионно-литиевых

батарей, которые при неправильной замене, эксплуатации,

обращении или утилизации становятся взрывоопасными.

Утилизация отработанных батарей производится в соответствии

с правилами, принятыми по месту вашего проживания. Используйте

в качестве замены только батареи, рекомендованные корпорацией

TOSHIBA.

■

Батарейный источник питания состоит из ионно-литиевых

батарей, которые при неправильном использовании, обращении

или утилизации становятся взрывоопасными. Утилизация

отработанных батарей производится в соответствии с

правилами, принятыми по месту вашего проживания. Используйте

в качестве замены только батареи, рекомендованные

корпорацией TOSHIBA.

■

Не снимайте батарейный источник питания, когда

компьютер находится в ждущем режиме. Сохраненные в

памяти данные будут потеряны. Если выключить питание

компьютера, когда он находится в ждущем режиме, и при этом

адаптер переменного тока не подключен, основной и 2-й

батарейные источники питания подают на компьютер

питание для сохранения в памяти данных и программных

настроек. Если батарейные источники питания полностью

разряжены, ждущий режим перестает функционировать, а все

сохраненные в памяти данные будут потеряны.

■

Поднимая компьютер с подключенным к нему батарейным

источником питания большой емкости, не держите аппарат

только за батарею во избежание ее выпадения, что чревато

нанесением травмы.

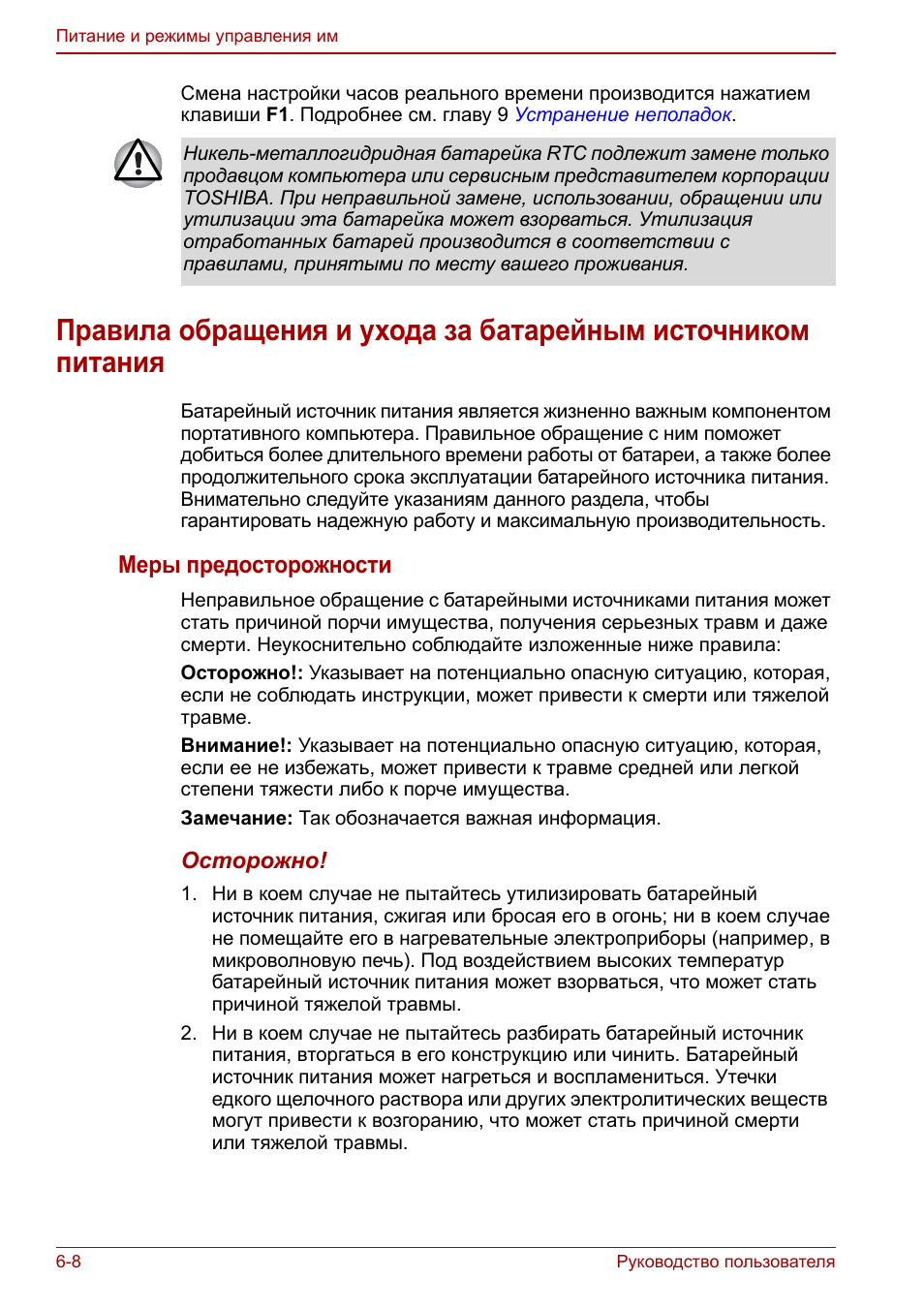

6-8

Руководство пользователя

Питание и режимы управления им

Смена настройки часов реального времени производится нажатием

клавиши F1. Подробнее см. главу 9

Устранение неполадок

.

Правила обращения и ухода за батарейным источником

питания

Батарейный источник питания является жизненно важным компонентом

портативного компьютера. Правильное обращение с ним поможет

добиться более длительного времени работы от батареи, а также более

продолжительного срока эксплуатации батарейного источника питания.

Внимательно следуйте указаниям данного раздела, чтобы

гарантировать надежную работу и максимальную производительность.

Меры предосторожности

Неправильное обращение с батарейными источниками питания может

стать причиной порчи имущества, получения серьезных травм и даже

смерти. Неукоснительно соблюдайте изложенные ниже правила:
Осторожно!: Указывает на потенциально опасную ситуацию, которая,

если не соблюдать инструкции, может привести к смерти или тяжелой

травме.
Внимание!: Указывает на потенциально опасную ситуацию, которая,

если ее не избежать, может привести к травме средней или легкой

степени тяжести либо к порче имущества.
Замечание: Так обозначается важная информация.

Осторожно!

1. Ни в коем случае не пытайтесь утилизировать батарейный

источник питания, сжигая или бросая его в огонь; ни в коем случае

не помещайте его в нагревательные электроприборы (например, в

микроволновую печь). Под воздействием высоких температур

батарейный источник питания может взорваться, что может стать

причиной тяжелой травмы.

2. Ни в коем случае не пытайтесь разбирать батарейный источник

питания, вторгаться в его конструкцию или чинить. Батарейный

источник питания может нагреться и воспламениться. Утечки

едкого щелочного раствора или других электролитических веществ

могут привести к возгоранию, что может стать причиной смерти

или тяжелой травмы.

Никель-металлогидридная батарейка RTC подлежит замене только

продавцом компьютера или сервисным представителем корпорации

TOSHIBA. При неправильной замене, использовании, обращении или

утилизации эта батарейка может взорваться. Утилизация

отработанных батарей производится в соответствии с

правилами, принятыми по месту вашего проживания.

Руководство пользователя

6-9

Питание и режимы управления им

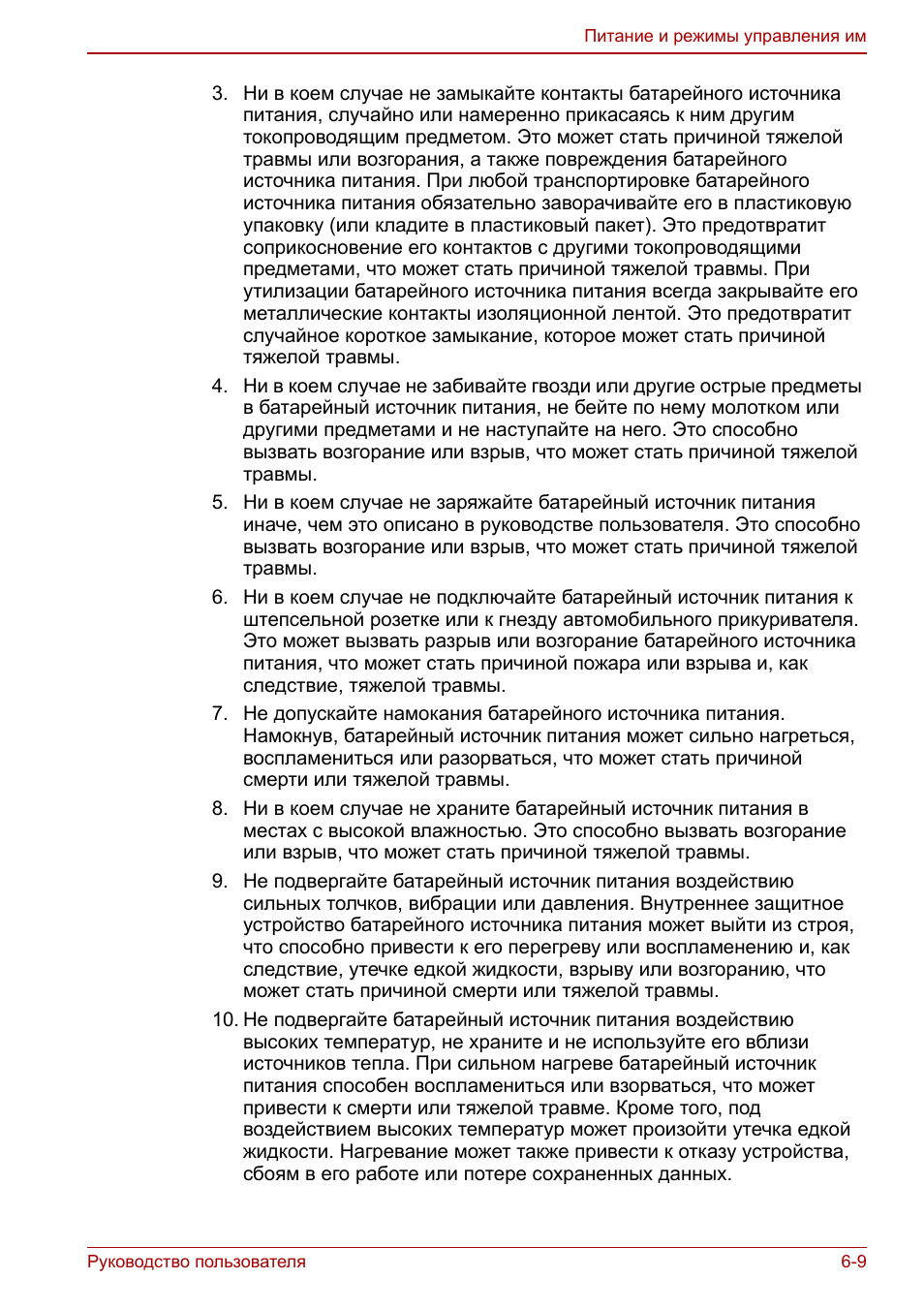

3. Ни в коем случае не замыкайте контакты батарейного источника

питания, случайно или намеренно прикасаясь к ним другим

токопроводящим предметом. Это может стать причиной тяжелой

травмы или возгорания, а также повреждения батарейного

источника питания. При любой транспортировке батарейного

источника питания обязательно заворачивайте его в пластиковую

упаковку (или кладите в пластиковый пакет). Это предотвратит

соприкосновение его контактов с другими токопроводящими

предметами, что может стать причиной тяжелой травмы. При

утилизации батарейного источника питания всегда закрывайте его

металлические контакты изоляционной лентой. Это предотвратит

случайное короткое замыкание, которое может стать причиной

тяжелой травмы.

4. Ни в коем случае не забивайте гвозди или другие острые предметы

в батарейный источник питания, не бейте по нему молотком или

другими предметами и не наступайте на него. Это способно

вызвать возгорание или взрыв, что может стать причиной тяжелой

травмы.

5. Ни в коем случае не заряжайте батарейный источник питания

иначе, чем это описано в руководстве пользователя. Это способно

вызвать возгорание или взрыв, что может стать причиной тяжелой

травмы.

6. Ни в коем случае не подключайте батарейный источник питания к

штепсельной розетке или к гнезду автомобильного прикуривателя.

Это может вызвать разрыв или возгорание батарейного источника

питания, что может стать причиной пожара или взрыва и, как

следствие, тяжелой травмы.

7. Не допускайте намокания батарейного источника питания.

Намокнув, батарейный источник питания может сильно нагреться,

воспламениться или разорваться, что может стать причиной

смерти или тяжелой травмы.

8. Ни в коем случае не храните батарейный источник питания в

местах с высокой влажностью. Это способно вызвать возгорание

или взрыв, что может стать причиной тяжелой травмы.

9. Не подвергайте батарейный источник питания воздействию

сильных толчков, вибрации или давления. Внутреннее защитное

устройство батарейного источника питания может выйти из строя,

что способно привести к его перегреву или воспламенению и, как

следствие, утечке едкой жидкости, взрыву или возгоранию, что

может стать причиной смерти или тяжелой травмы.

10. Не подвергайте батарейный источник питания воздействию

высоких температур, не храните и не используйте его вблизи

источников тепла. При сильном нагреве батарейный источник

питания способен воспламениться или взорваться, что может

привести к смерти или тяжелой травме. Кроме того, под

воздействием высоких температур может произойти утечка едкой

жидкости. Нагревание может также привести к отказу устройства,

сбоям в его работе или потере сохраненных данных.

6-10

Руководство пользователя

Питание и режимы управления им

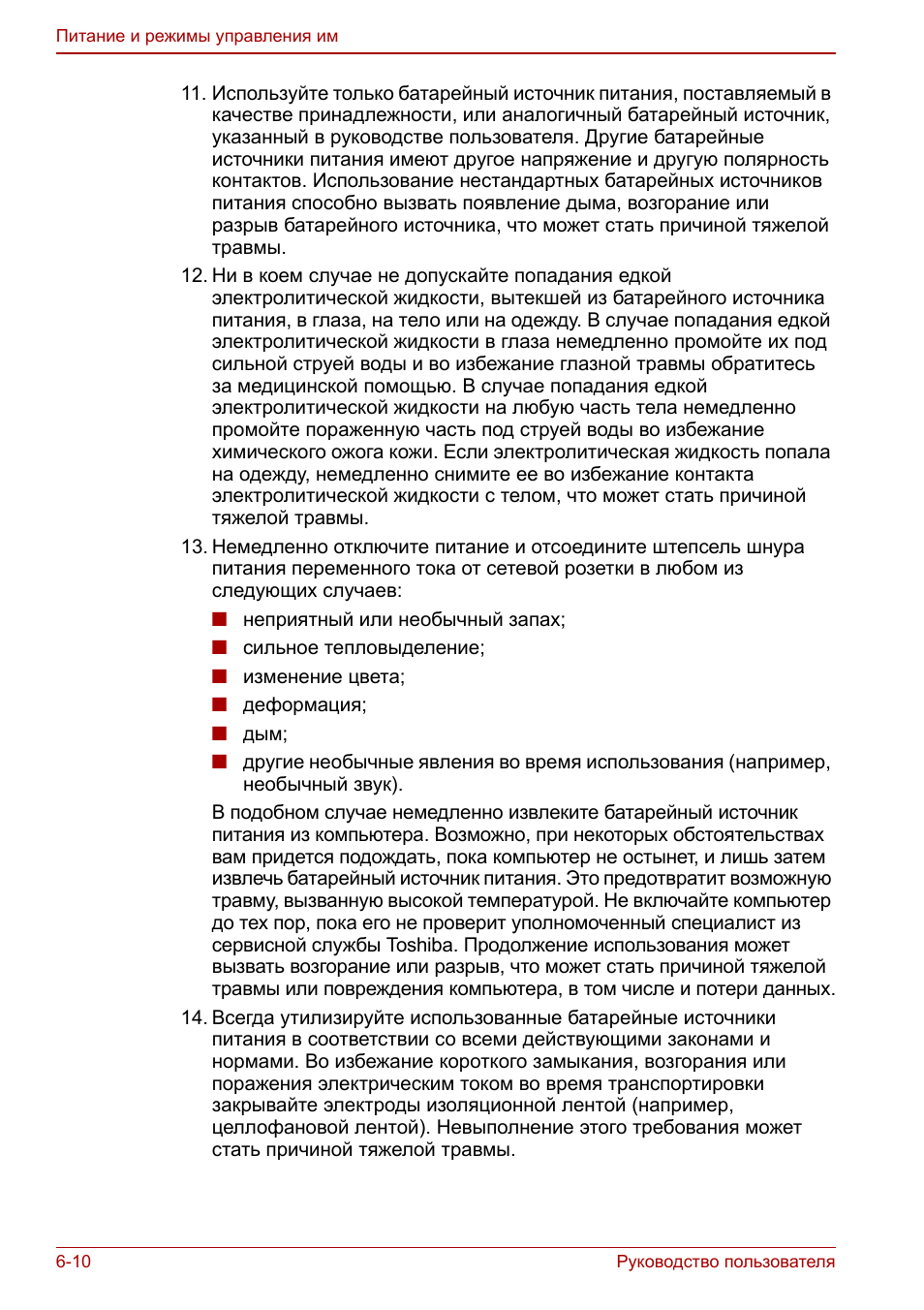

11. Используйте только батарейный источник питания, поставляемый в

качестве принадлежности, или аналогичный батарейный источник,

указанный в руководстве пользователя. Другие батарейные

источники питания имеют другое напряжение и другую полярность

контактов. Использование нестандартных батарейных источников

питания способно вызвать появление дыма, возгорание или

разрыв батарейного источника, что может стать причиной тяжелой

травмы.

12. Ни в коем случае не допускайте попадания едкой

электролитической жидкости, вытекшей из батарейного источника

питания, в глаза, на тело или на одежду. В случае попадания едкой

электролитической жидкости в глаза немедленно промойте их под

сильной струей воды и во избежание глазной травмы обратитесь

за медицинской помощью. В случае попадания едкой

электролитической жидкости на любую часть тела немедленно

промойте пораженную часть под струей воды во избежание

химического ожога кожи. Если электролитическая жидкость попала

на одежду, немедленно снимите ее во избежание контакта

электролитической жидкости с телом, что может стать причиной

тяжелой травмы.

13. Немедленно отключите питание и отсоедините штепсель шнура

питания переменного тока от сетевой розетки в любом из

следующих случаев:

■

неприятный или необычный запах;

■

сильное тепловыделение;

■

изменение цвета;

■

деформация;

■

дым;

■

другие необычные явления во время использования (например,

необычный звук).

В подобном случае немедленно извлеките батарейный источник

питания из компьютера. Возможно, при некоторых обстоятельствах

вам придется подождать, пока компьютер не остынет, и лишь затем

извлечь батарейный источник питания. Это предотвратит возможную

травму, вызванную высокой температурой. Не включайте компьютер

до тех пор, пока его не проверит уполномоченный специалист из

сервисной службы Toshiba. Продолжение использования может

вызвать возгорание или разрыв, что может стать причиной тяжелой

травмы или повреждения компьютера, в том числе и потери данных.

14. Всегда утилизируйте использованные батарейные источники

питания в соответствии со всеми действующими законами и

нормами. Во избежание короткого замыкания, возгорания или

поражения электрическим током во время транспортировки

закрывайте электроды изоляционной лентой (например,

целлофановой лентой). Невыполнение этого требования может

стать причиной тяжелой травмы.

Руководство пользователя

6-11

Питание и режимы управления им

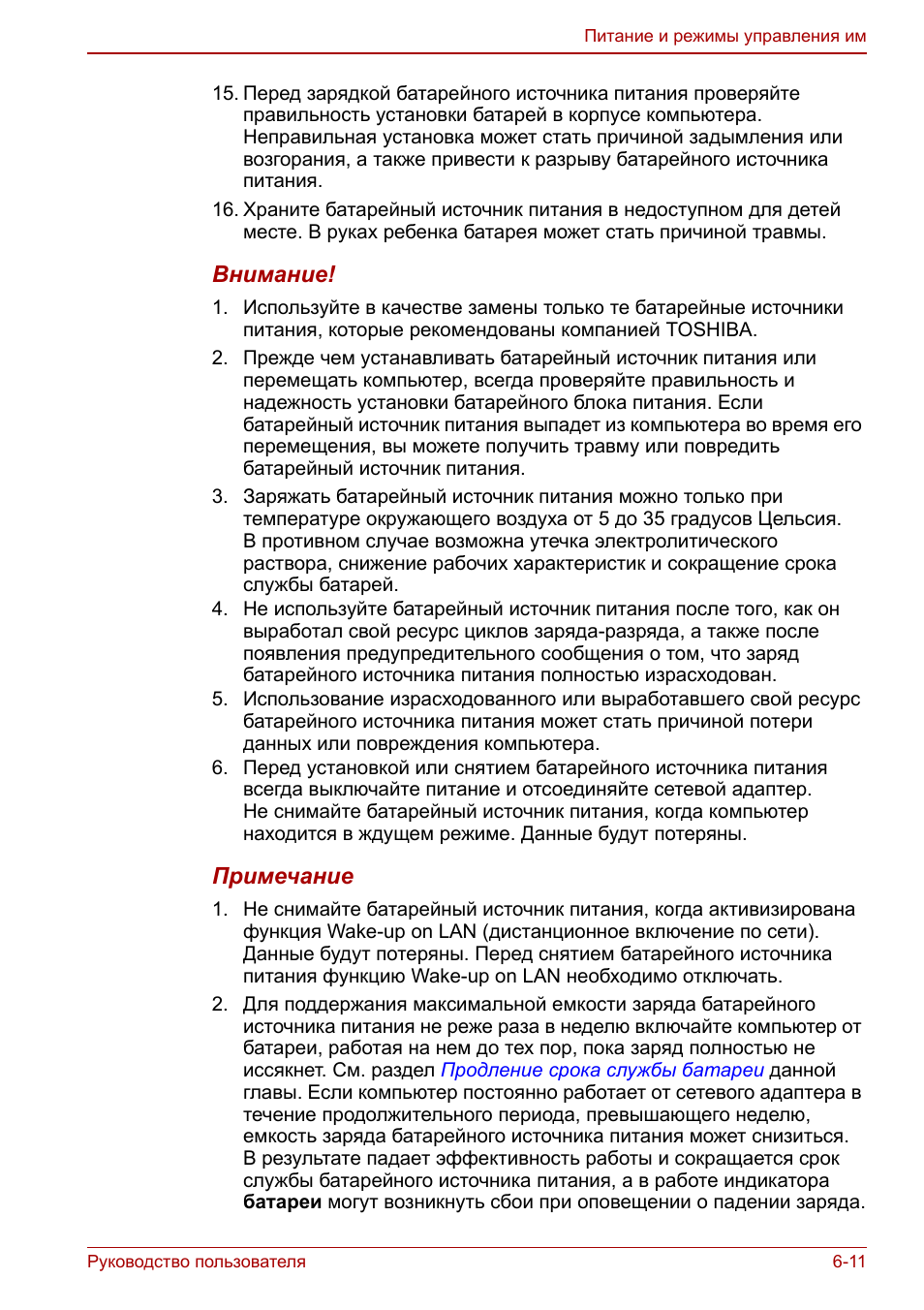

15. Перед зарядкой батарейного источника питания проверяйте

правильность установки батарей в корпусе компьютера.

Неправильная установка может стать причиной задымления или

возгорания, а также привести к разрыву батарейного источника

питания.

16. Храните батарейный источник питания в недоступном для детей

месте. В руках ребенка батарея может стать причиной травмы.

Внимание!

1. Используйте в качестве замены только те батарейные источники

питания, которые рекомендованы компанией TOSHIBA.

2. Прежде чем устанавливать батарейный источник питания или

перемещать компьютер, всегда проверяйте правильность и

надежность установки батарейного блока питания. Если

батарейный источник питания выпадет из компьютера во время его

перемещения, вы можете получить травму или повредить

батарейный источник питания.

3. Заряжать батарейный источник питания можно только при

температуре окружающего воздуха от 5 до 35 градусов Цельсия.

В противном случае возможна утечка электролитического

раствора, снижение рабочих характеристик и сокращение срока

службы батарей.

4. Не используйте батарейный источник питания после того, как он

выработал свой ресурс циклов заряда-разряда, а также после

появления предупредительного сообщения о том, что заряд

батарейного источника питания полностью израсходован.

5. Использование израсходованного или выработавшего свой ресурс

батарейного источника питания может стать причиной потери

данных или повреждения компьютера.

6. Перед установкой или снятием батарейного источника питания

всегда выключайте питание и отсоединяйте сетевой адаптер.

Не снимайте батарейный источник питания, когда компьютер

находится в ждущем режиме. Данные будут потеряны.

Примечание

1. Не снимайте батарейный источник питания, когда активизирована

функция Wake-up on LAN (дистанционное включение по сети).

Данные будут потеряны. Перед снятием батарейного источника

питания функцию Wake-up on LAN необходимо отключать.

2. Для поддержания максимальной емкости заряда батарейного

источника питания не реже раза в неделю включайте компьютер от

батареи, работая на нем до тех пор, пока заряд полностью не

иссякнет. См. раздел

Продление срока службы батареи

данной

главы. Если компьютер постоянно работает от сетевого адаптера в

течение продолжительного периода, превышающего неделю,

емкость заряда батарейного источника питания может снизиться.

В результате падает эффективность работы и сокращается срок

службы батарейного источника питания, а в работе индикатора

батареи могут возникнуть сбои при оповещении о падении заряда.

6-12

Руководство пользователя

Питание и режимы управления им

3. После окончания зарядки батарейного источника питания не

оставляйте сетевой адаптер подключенным к выключенному

компьютеру более чем на несколько часов подряд. Продолжение

зарядки полностью заряженного батарейного источника питания

может стать причиной его выхода из строя.

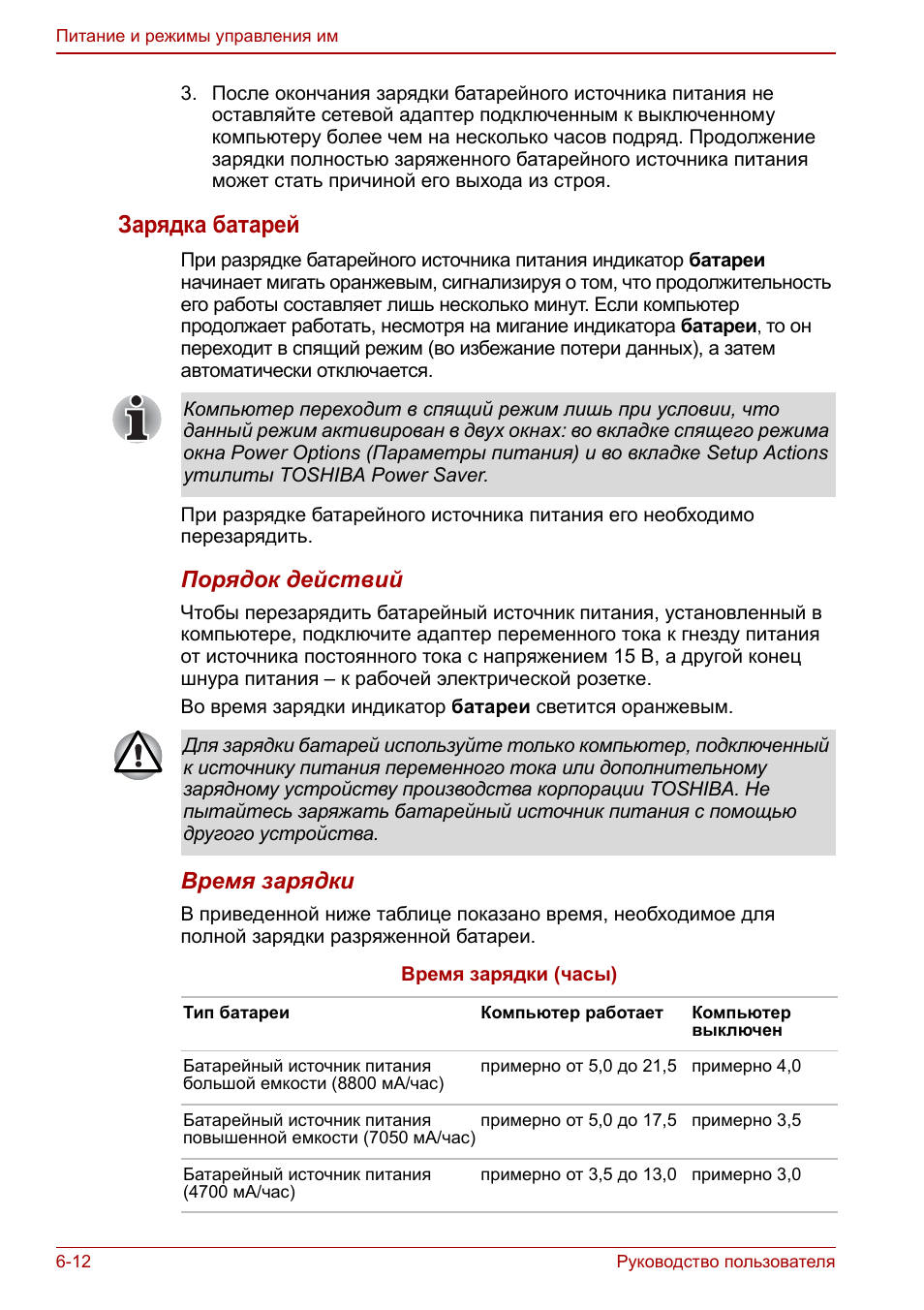

Зарядка батарей

При разрядке батарейного источника питания индикатор батареи

начинает мигать оранжевым, сигнализируя о том, что продолжительность

его работы составляет лишь несколько минут. Если компьютер

продолжает работать, несмотря на мигание индикатора батареи

,

то он

переходит в спящий режим (во избежание потери данных), а затем

автоматически отключается.

При разрядке батарейного источника питания его необходимо

перезарядить.

Порядок действий

Чтобы перезарядить батарейный источник питания, установленный в

компьютере, подключите адаптер переменного тока к гнезду питания

от источника постоянного тока с напряжением 15 В, а другой конец

шнура питания – к рабочей электрической розетке.
Во время зарядки индикатор батареи светится оранжевым.

Время зарядки

В приведенной ниже таблице показано время, необходимое для

полной зарядки разряженной батареи.

Компьютер переходит в спящий режим лишь при условии, что

данный режим активирован в двух окнах: во вкладке спящего режима

окна Power Options (Параметры питания) и во вкладке Setup Actions

утилиты TOSHIBA Power Saver.

Для зарядки батарей используйте только компьютер, подключенный

к источнику питания переменного тока или дополнительному

зарядному устройству производства корпорации TOSHIBA. Не

пытайтесь заряжать батарейный источник питания с помощью

другого устройства.

Время зарядки (часы)

Тип батареи

Компьютер работает

Компьютер

выключен

Батарейный источник питания

большой емкости (8800 мА/час)

примерно от 5,0 до 21,5 примерно 4,0

Батарейный источник питания

повышенной емкости (7050 мА/час)

примерно от 5,0 до 17,5 примерно 3,5

Батарейный источник питания

(4700 мА/час)

примерно от 3,5 до 13,0 примерно 3,0

Руководство пользователя

6-13

Питание и режимы управления им

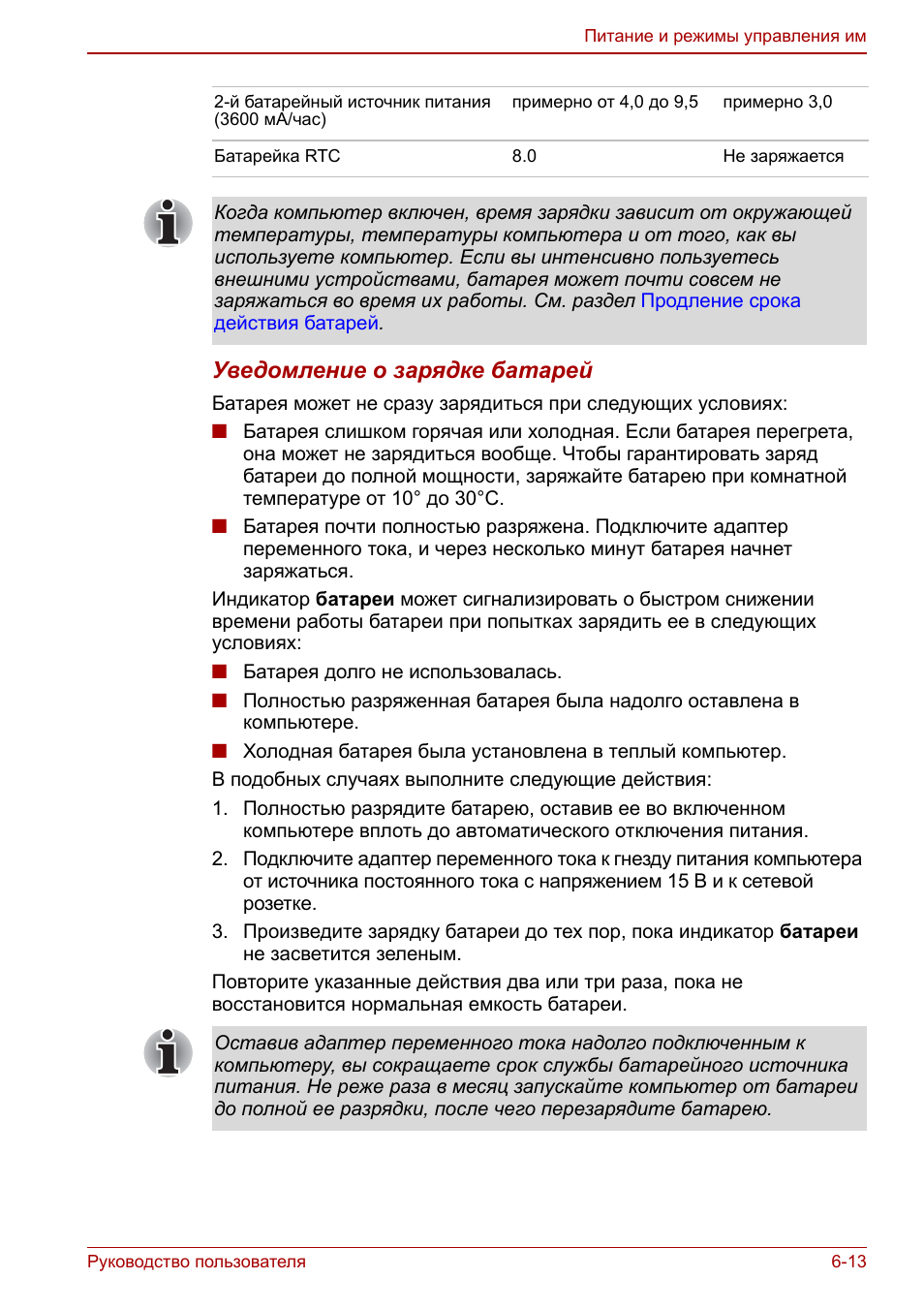

Уведомление о зарядке батарей

Батарея может не сразу зарядиться при следующих условиях:

■

Батарея слишком горячая или холодная. Если батарея перегрета,

она может не зарядиться вообще. Чтобы гарантировать заряд

батареи до полной мощности, заряжайте батарею при комнатной

температуре от 10° до 30°C.

■

Батарея почти полностью разряжена. Подключите адаптер

переменного тока, и через несколько минут батарея начнет

заряжаться.

Индикатор батареи может сигнализировать о быстром снижении

времени работы батареи при попытках зарядить ее в следующих

условиях:

■

Батарея долго не использовалась.

■

Полностью разряженная батарея была надолго оставлена в

компьютере.

■

Холодная батарея была установлена в теплый компьютер.

В подобных случаях выполните следующие действия:
1. Полностью разрядите батарею, оставив ее во включенном

компьютере вплоть до автоматического отключения питания.

2. Подключите адаптер переменного тока к гнезду питания компьютера

от источника постоянного тока с напряжением 15 В и к сетевой

розетке.

3. Произведите зарядку батареи до тех пор, пока индикатор батареи

не засветится зеленым.

Повторите указанные действия два или три раза, пока не

восстановится нормальная емкость батареи.

2-й батарейный источник питания

(3600 мА/час)

примерно от 4,0 до 9,5

примерно 3,0

Батарейка RTC

8.0

Не заряжается

Когда компьютер включен, время зарядки зависит от окружающей

температуры, температуры компьютера и от того, как вы

используете компьютер. Если вы интенсивно пользуетесь

внешними устройствами, батарея может почти совсем не

заряжаться во время их работы. См. раздел

Продление срока

действия батарей

.

Оставив адаптер переменного тока надолго подключенным к

компьютеру, вы сокращаете срок службы батарейного источника

питания. Не реже раза в месяц запускайте компьютер от батареи

до полной ее разрядки, после чего перезарядите батарею.

6-14

Руководство пользователя

Питание и режимы управления им

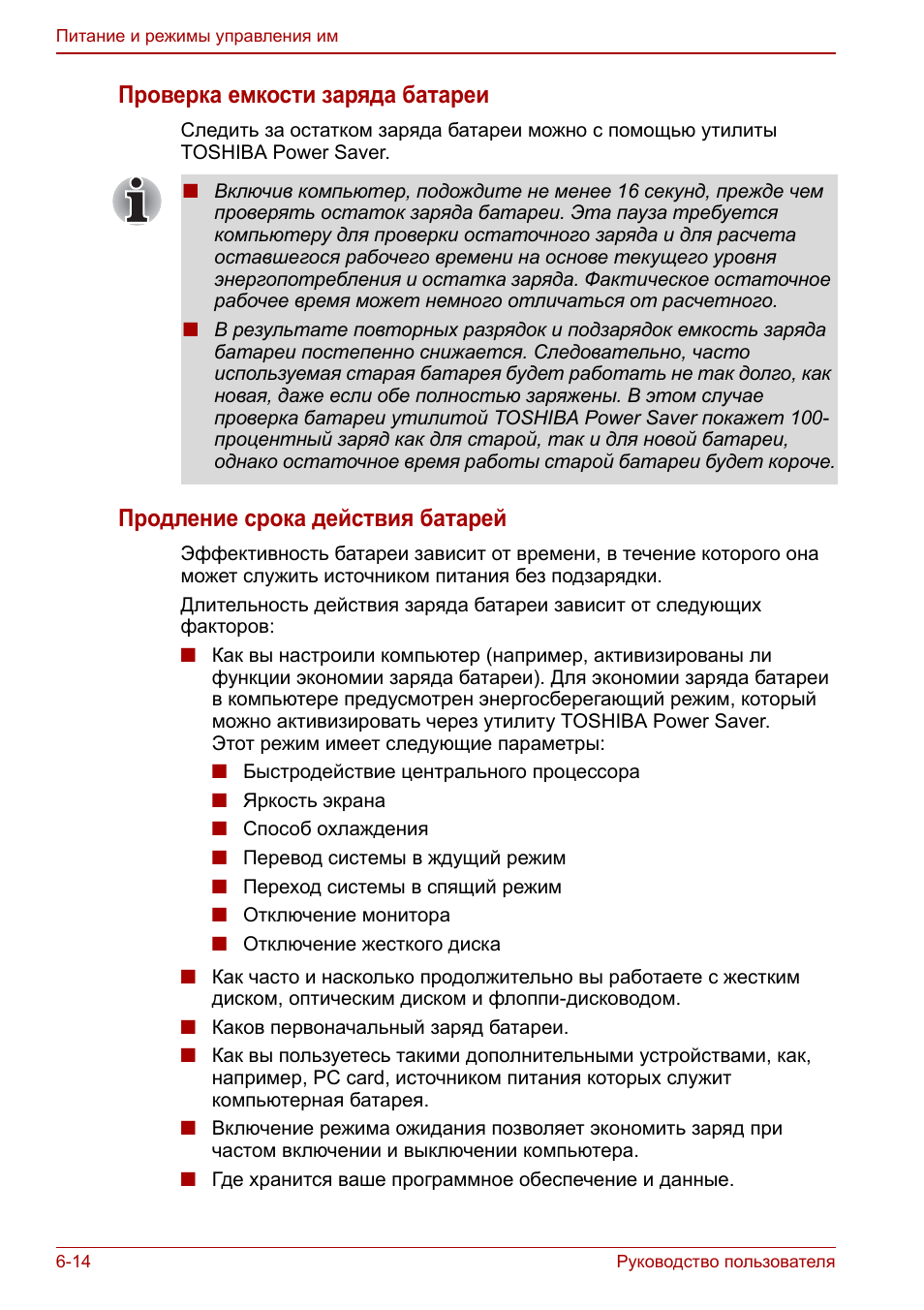

Проверка емкости заряда батареи

Следить за остатком заряда батареи можно с помощью утилиты

TOSHIBA Power Saver.

Продление срока действия батарей

Эффективность батареи зависит от времени, в течение которого она

может служить источником питания без подзарядки.
Длительность действия заряда батареи зависит от следующих

факторов:

■

Как вы настроили компьютер (например, активизированы ли

функции экономии заряда батареи). Для экономии заряда батареи

в компьютере предусмотрен энергосберегающий режим, который

можно активизировать через утилиту TOSHIBA Power Saver.

Этот режим имеет следующие параметры:

■

Быстродействие центрального процессора

■

Яркость экрана

■

Способ охлаждения

■

Перевод системы в ждущий режим

■

Переход системы в спящий режим

■

Отключение монитора

■

Отключение жесткого диска

■

Как часто и насколько продолжительно вы работаете с жестким

диском, оптическим диском и флоппи-дисководом.

■

Каков первоначальный заряд батареи.

■

Как вы пользуетесь такими дополнительными устройствами, как,

например, PC card, источником питания которых служит

компьютерная батарея.

■

Включение режима ожидания позволяет экономить заряд при

частом включении и выключении компьютера.

■

Где хранится ваше программное обеспечение и данные.

■

Включив компьютер, подождите не менее 16 секунд, прежде чем

проверять остаток заряда батареи. Эта пауза требуется

компьютеру для проверки остаточного заряда и для расчета

оставшегося рабочего времени на основе текущего уровня

энергопотребления и остатка заряда. Фактическое остаточное

рабочее время может немного отличаться от расчетного.

■

В результате повторных разрядок и подзарядок емкость заряда

батареи постепенно снижается. Следовательно, часто

используемая старая батарея будет работать не так долго, как

новая, даже если обе полностью заряжены. В этом случае

проверка батареи утилитой TOSHIBA Power Saver покажет 100-

процентный заряд как для старой, так и для новой батареи,

однако остаточное время работы старой батареи будет короче.
