Руководство пользователя

C-1

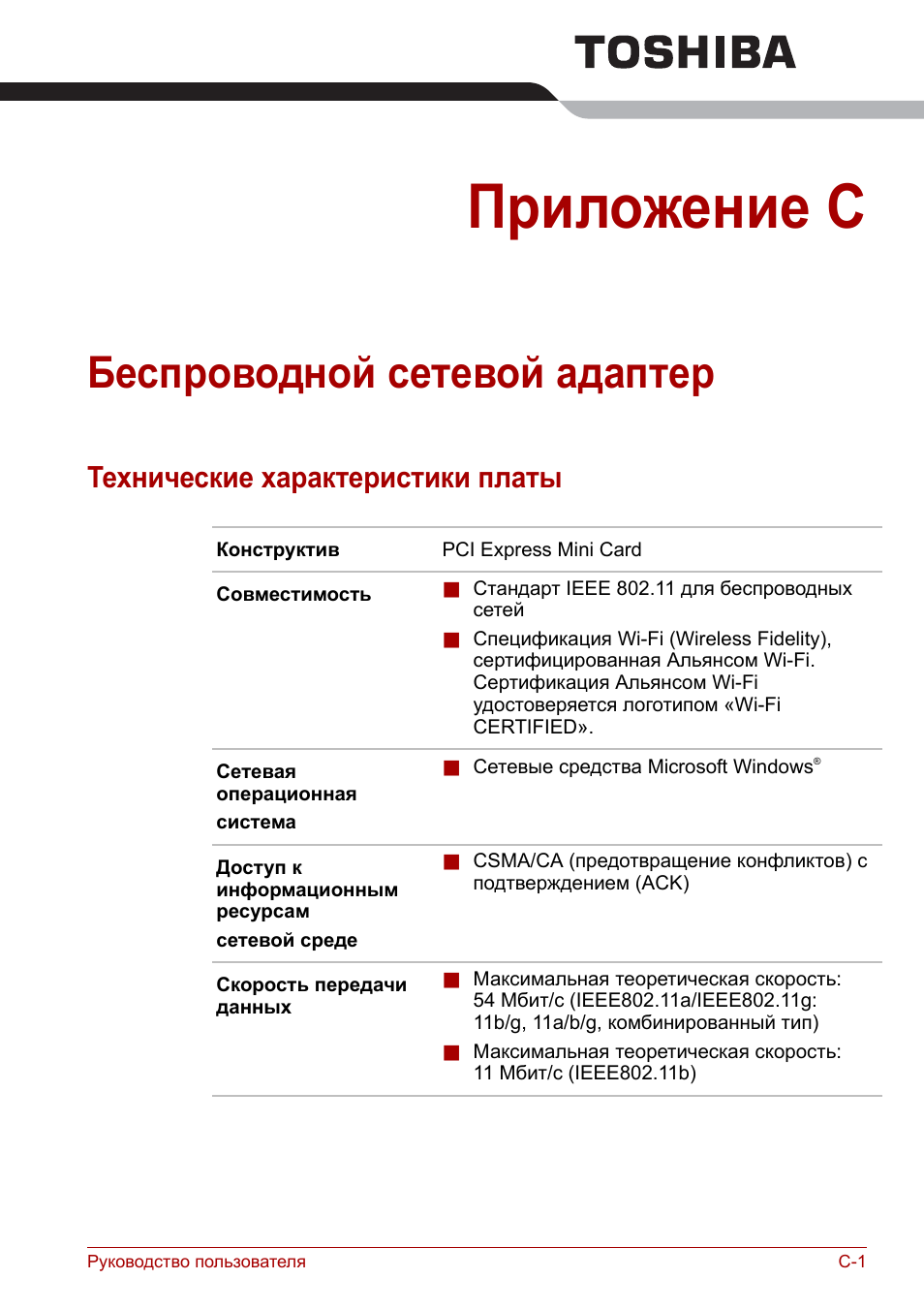

Приложение C

Беспроводной сетевой адаптер

Технические характеристики платы

Конструктив

PCI Express Mini Card

Совместимость

■

Стандарт IEEE 802.11 для беспроводных

сетей

■

Спецификация Wi-Fi (Wireless Fidelity),

сертифицированная Альянсом Wi-Fi.

Сертификация Альянсом Wi-Fi

удостоверяется логотипом «Wi-Fi

CERTIFIED».

Сетевая

операционная
система

■

Сетевые средства Microsoft Windows

®

Доступ к

информационным

ресурсам
сетевой среде

■

CSMA/CA (предотвращение конфликтов) с

подтверждением (ACK)

Скорость передачи

данных

■

Максимальная теоретическая скорость:

54 Мбит/с (IEEE802.11a/IEEE802.11g:

11b/g, 11a/b/g, комбинированный тип)

■

Максимальная теоретическая скорость:

11 Мбит/с (IEEE802.11b)

C-2

Руководство пользователя

Беспроводной сетевой адаптер

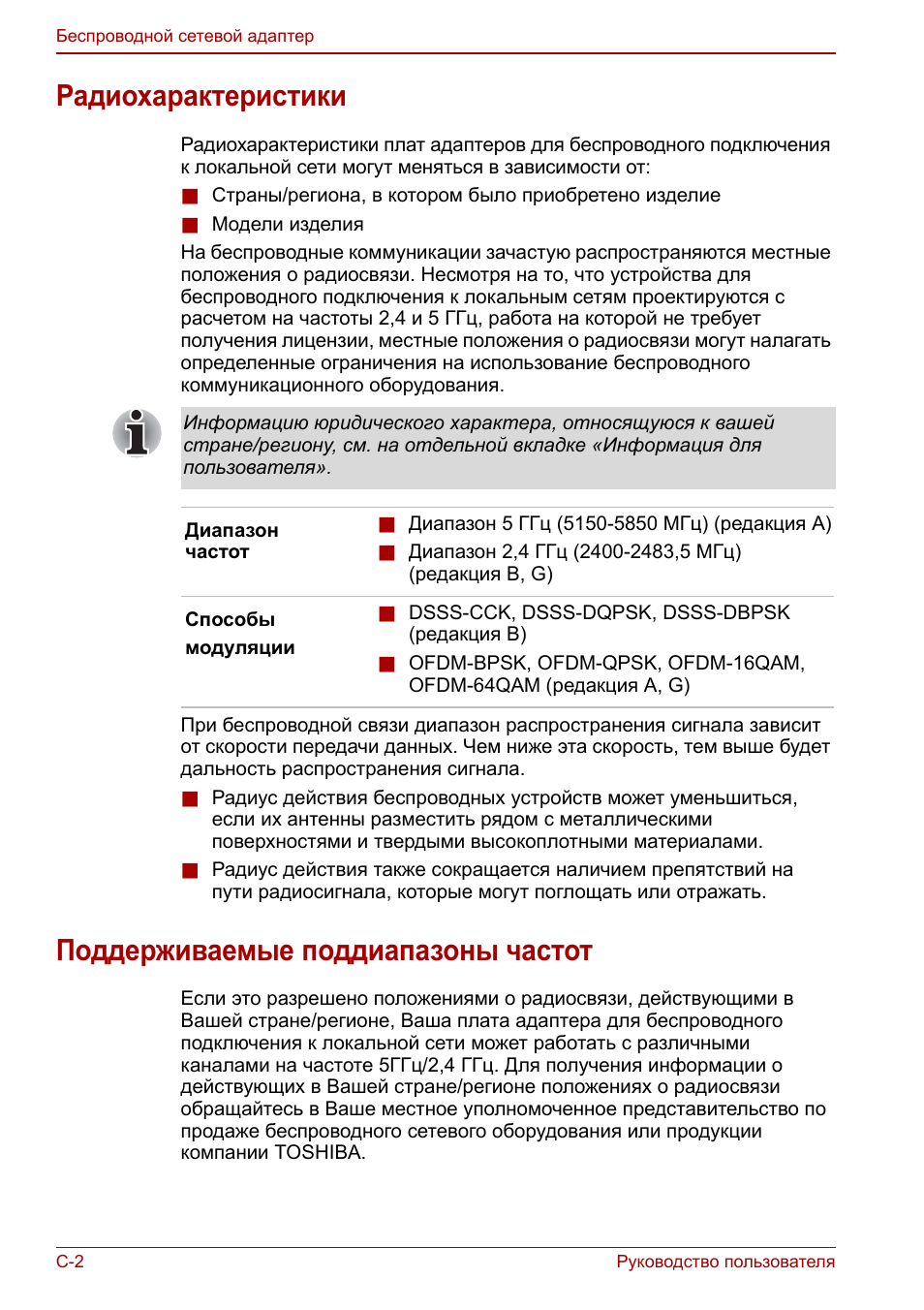

Радиохарактеристики

Радиохарактеристики плат адаптеров для беспроводного подключения

к локальной сети могут меняться в зависимости от:

■

Страны/региона, в котором было приобретено изделие

■

Модели изделия

На беспроводные коммуникации зачастую распространяются местные

положения о радиосвязи. Несмотря на то, что устройства для

беспроводного подключения к локальным сетям проектируются с

расчетом на частоты 2,4 и 5 ГГц, работа на которой не требует

получения лицензии, местные положения о радиосвязи могут налагать

определенные ограничения на использование беспроводного

коммуникационного оборудования.

При беспроводной связи диапазон распространения сигнала зависит

от скорости передачи данных. Чем ниже эта скорость, тем выше будет

дальность распространения сигнала.

■

Радиус действия беспроводных устройств может уменьшиться,

если их антенны разместить рядом с металлическими

поверхностями и твердыми высокоплотными материалами.

■

Радиус действия также сокращается наличием препятствий на

пути радиосигнала, которые могут поглощать или отражать.

Поддерживаемые поддиапазоны частот

Если это разрешено положениями о радиосвязи, действующими в

Вашей стране/регионе, Ваша плата адаптера для беспроводного

подключения к локальной сети может работать с различными

каналами на частоте 5ГГц/2,4 ГГц. Для получения информации о

действующих в Вашей стране/регионе положениях о радиосвязи

обращайтесь в Ваше местное уполномоченное представительство по

продаже беспроводного сетевого оборудования или продукции

компании TOSHIBA.

Информацию юридического характера, относящуюся к вашей

стране/региону, см. на отдельной вкладке «Информация для

пользователя».

Диапазон

частот

■

Диапазон 5 ГГц (5150-5850 МГц) (редакция A)

■

Диапазон 2,4 ГГц (2400-2483,5 МГц)

(редакция B, G)

Способы
модуляции

■

DSSS-CCK, DSSS-DQPSK, DSSS-DBPSK

(редакция B)

■

OFDM-BPSK, OFDM-QPSK, OFDM-16QAM,

OFDM-64QAM (редакция A, G)

Руководство пользователя

C-3

Беспроводной сетевой адаптер

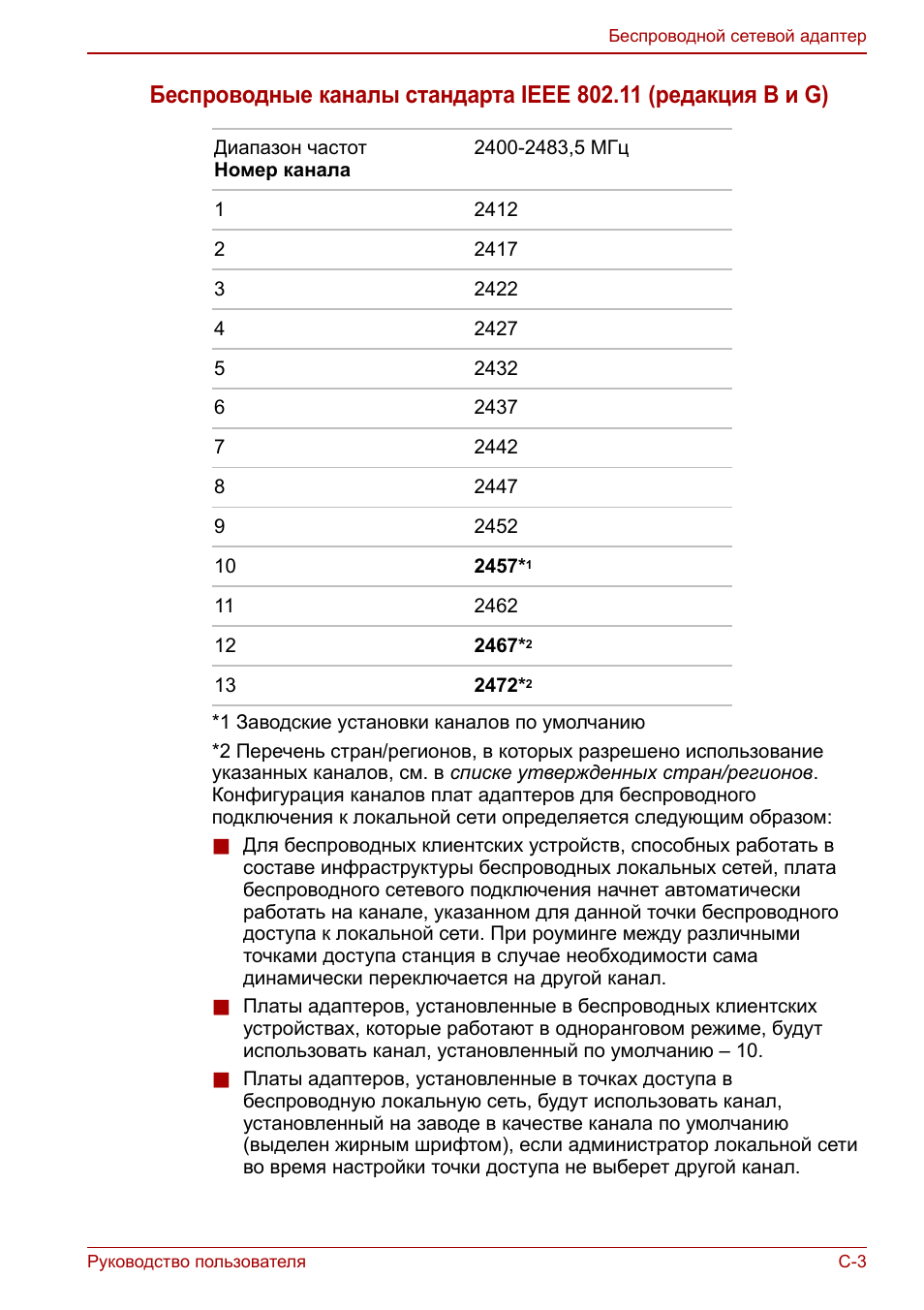

Беспроводные каналы стандарта IEEE 802.11 (редакция B и G)

*1 Заводские установки каналов по умолчанию
*2 Перечень стран/регионов, в которых разрешено использование

указанных каналов, см. в списке утвержденных стран/регионов.

Конфигурация каналов плат адаптеров для беспроводного

подключения к локальной сети определяется следующим образом:

■

Для беспроводных клиентских устройств, способных работать в

составе инфраструктуры беспроводных локальных сетей, плата

беспроводного сетевого подключения начнет автоматически

работать на канале, указанном для данной точки беспроводного

доступа к локальной сети. При роуминге между различными

точками доступа станция в случае необходимости сама

динамически переключается на другой канал.

■

Платы адаптеров, установленные в беспроводных клиентских

устройствах, которые работают в одноранговом режиме, будут

использовать канал, установленный по умолчанию – 10.

■

Платы адаптеров, установленные в точках доступа в

беспроводную локальную сеть, будут использовать канал,

установленный на заводе в качестве канала по умолчанию

(выделен жирным шрифтом), если администратор локальной сети

во время настройки точки доступа не выберет другой канал.

Диапазон частот

Номер канала

2400-2483,5 МГц

1

2412

2

2417

3

2422

4

2427

5

2432

6

2437

7

2442

8

2447

9

2452

10

2457*

1

11

2462

12

2467*

2

13

2472*

2

C-4

Руководство пользователя

Беспроводной сетевой адаптер

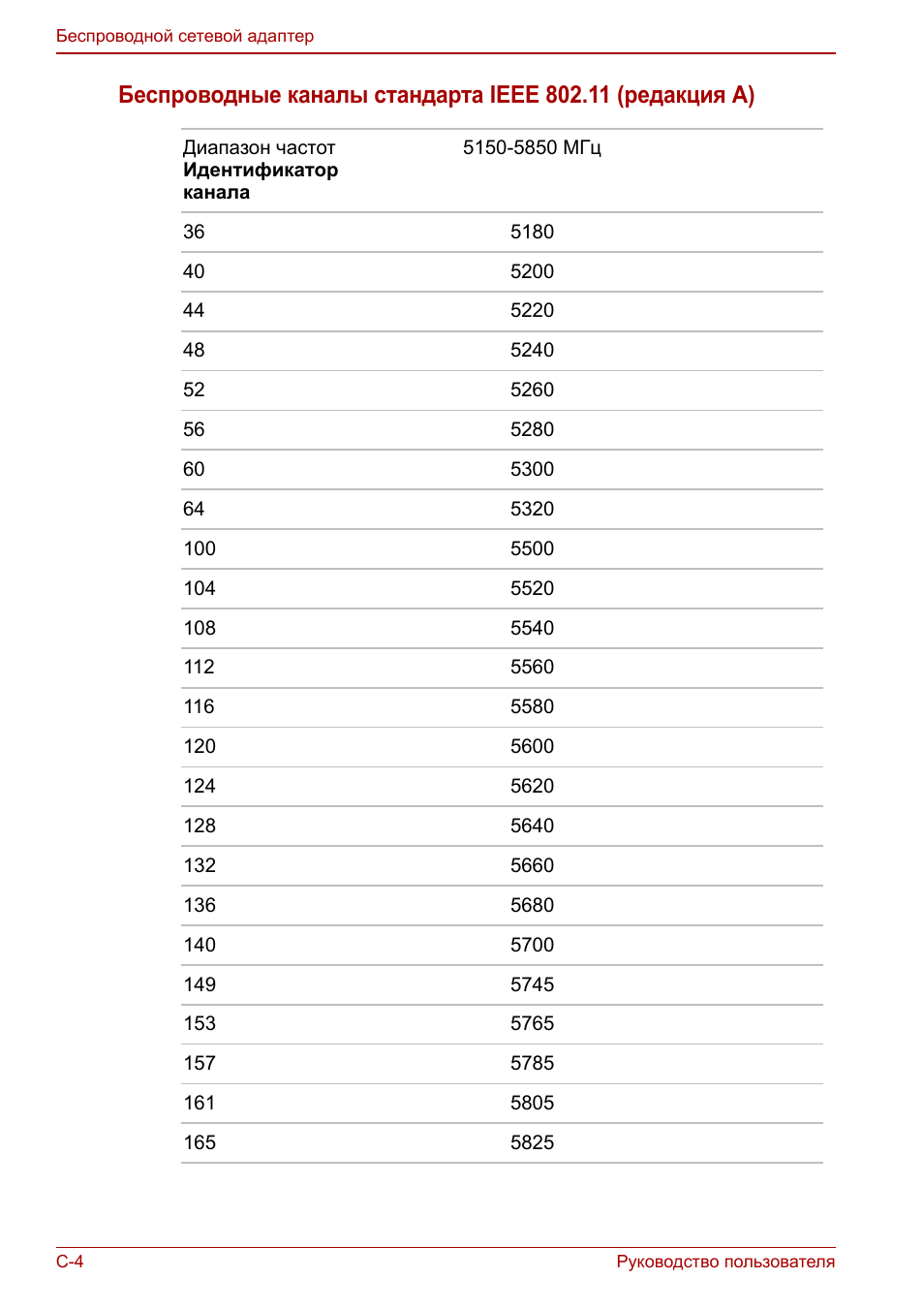

Беспроводные каналы стандарта IEEE 802.11 (редакция A)

Диапазон частот

Идентификатор

канала

5150-5850 МГц

36

5180

40

5200

44

5220

48

5240

52

5260

56

5280

60

5300

64

5320

100

5500

104

5520

108

5540

112

5560

116

5580

120

5600

124

5620

128

5640

132

5660

136

5680

140

5700

149

5745

153

5765

157

5785

161

5805

165

5825

Руководство пользователя

D-1

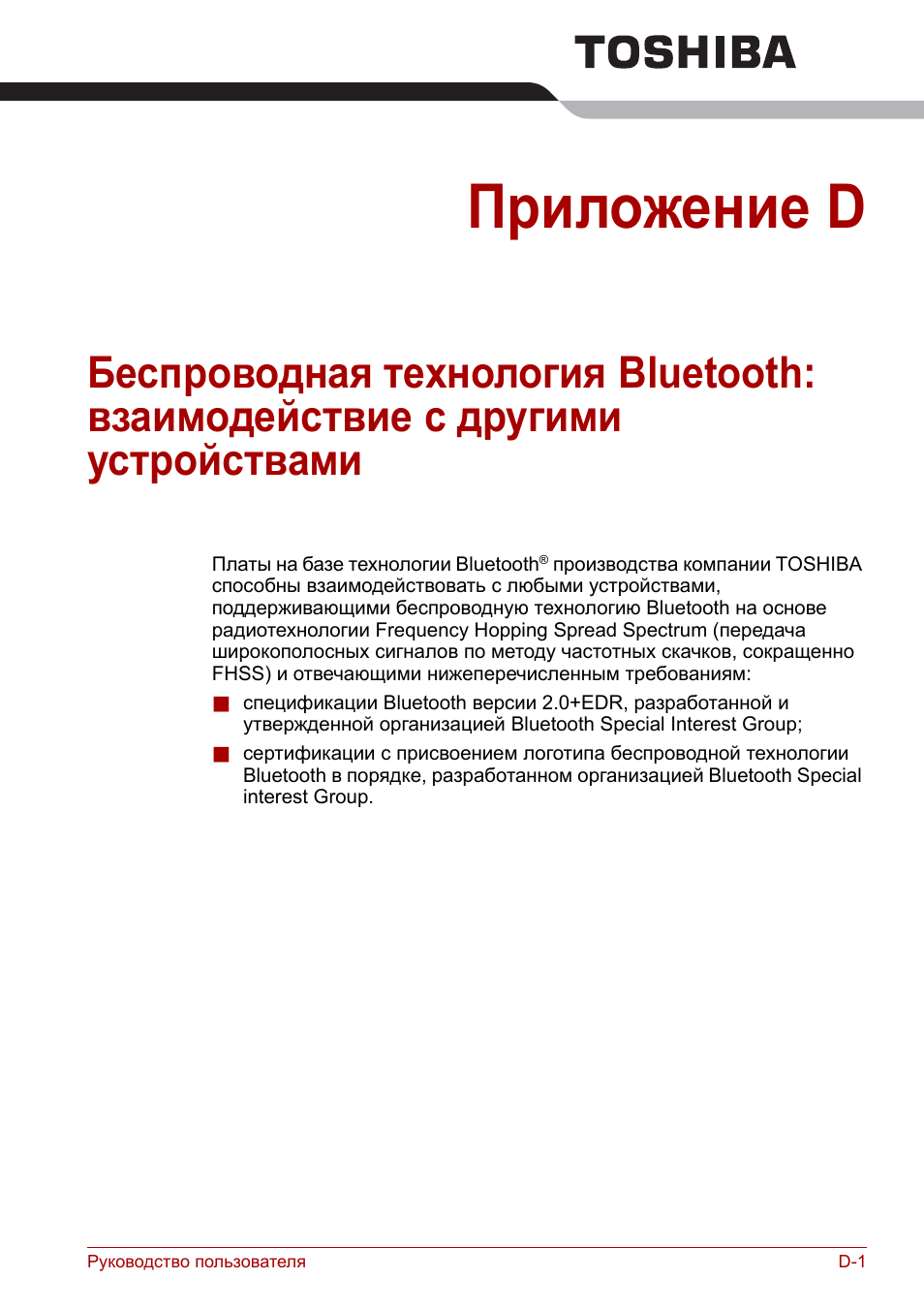

Приложение D

Беспроводная технология Bluetooth:

взаимодействие с другими

устройствами

Платы на базе технологии Bluetooth

®

производства компании TOSHIBA

способны взаимодействовать с любыми устройствами,

поддерживающими беспроводную технологию Bluetooth на основе

радиотехнологии Frequency Hopping Spread Spectrum (передача

широкополосных сигналов по методу частотных скачков, сокращенно

FHSS) и отвечающими нижеперечисленным требованиям:

■

спецификации Bluetooth версии 2.0+EDR, разработанной и

утвержденной организацией Bluetooth Special Interest Group;

■

сертификации с присвоением логотипа беспроводной технологии

Bluetooth в порядке, разработанном организацией Bluetooth Special

interest Group.

D-2

Руководство пользователя

Беспроводная технология Bluetooth: взаимодействие с другими устройствами

■

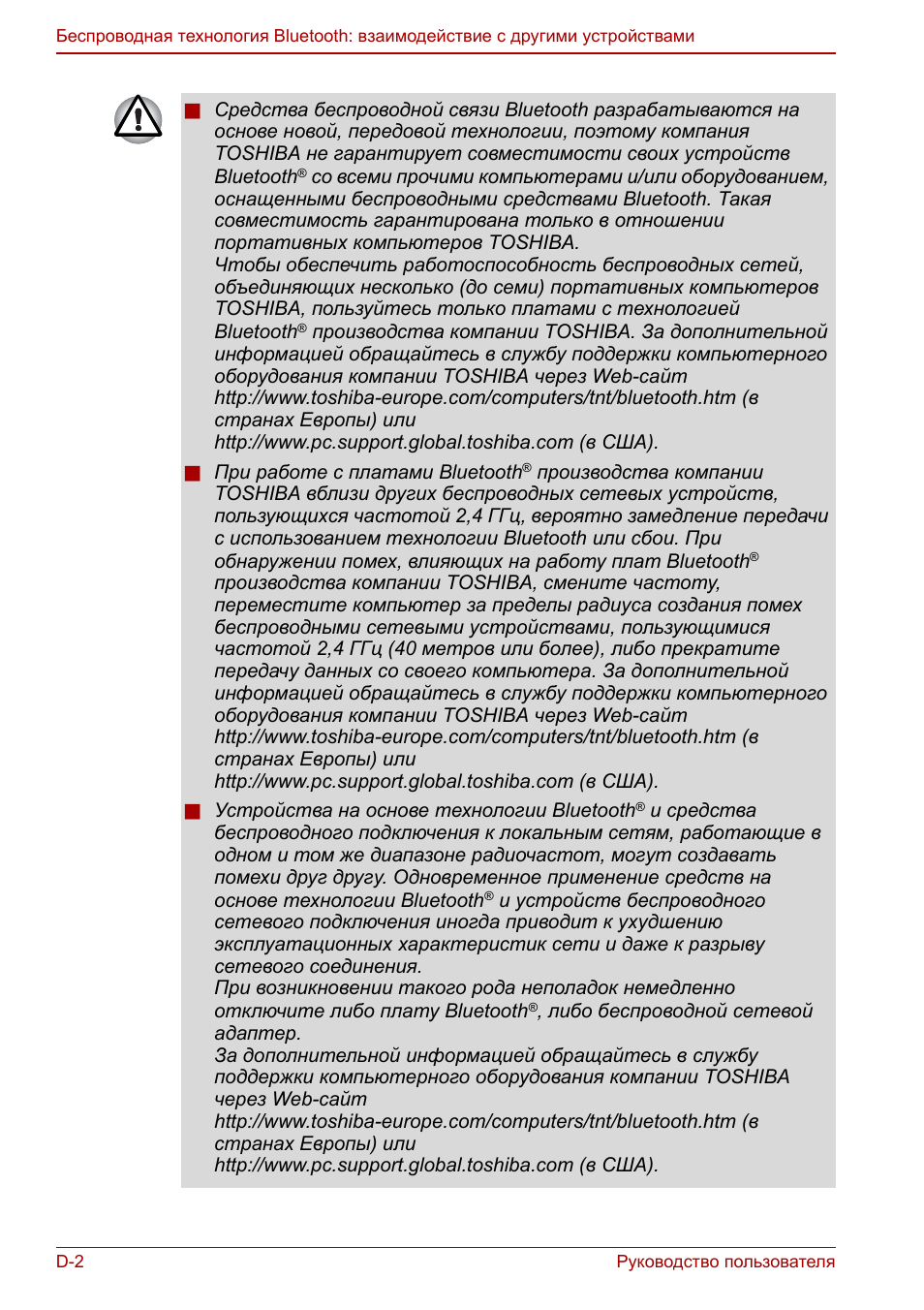

Средства беспроводной связи Bluetooth разрабатываются на

основе новой, передовой технологии, поэтому компания

TOSHIBA не гарантирует совместимости своих устройств
Bluetooth

®

со всеми прочими компьютерами и/или оборудованием,

оснащенными беспроводными средствами Bluetooth. Такая

совместимость гарантирована только в отношении

портативных компьютеров TOSHIBA.

Чтобы обеспечить работоспособность беспроводных сетей,

объединяющих несколько (до семи) портативных компьютеров

TOSHIBA, пользуйтесь только платами с технологией
Bluetooth

®

производства компании TOSHIBA. За дополнительной

информацией обращайтесь в службу поддержки компьютерного

оборудования компании TOSHIBA через Web-сайт

http://www.toshiba-europe.com/computers/tnt/bluetooth.htm (в

странах Европы) или

http://www.pc.support.global.toshiba.com (в США).

■

При работе с платами Bluetooth

®

производства компании

TOSHIBA вблизи других беспроводных сетевых устройств,

пользующихся частотой 2,4 ГГц, вероятно замедление передачи

с использованием технологии Bluetooth или сбои. При
обнаружении помех, влияющих на работу плат Bluetooth

®

производства компании TOSHIBA, смените частоту,

переместите компьютер за пределы радиуса создания помех

беспроводными сетевыми устройствами, пользующимися

частотой 2,4 ГГц (40 метров или более), либо прекратите

передачу данных со своего компьютера. За дополнительной

информацией обращайтесь в службу поддержки компьютерного

оборудования компании TOSHIBA через Web-сайт

http://www.toshiba-europe.com/computers/tnt/bluetooth.htm (в

странах Европы) или

http://www.pc.support.global.toshiba.com (в США).

■

Устройства на основе технологии Bluetooth

®

и средства

беспроводного подключения к локальным сетям, работающие в

одном и том же диапазоне радиочастот, могут создавать

помехи друг другу. Одновременное применение средств на
основе технологии Bluetooth

®

и устройств беспроводного

сетевого подключения иногда приводит к ухудшению

эксплуатационных характеристик сети и даже к разрыву

сетевого соединения.

При возникновении такого рода неполадок немедленно
отключите либо плату Bluetooth

®

, либо беспроводной сетевой

адаптер.

За дополнительной информацией обращайтесь в службу

поддержки компьютерного оборудования компании TOSHIBA

через Web-сайт

http://www.toshiba-europe.com/computers/tnt/bluetooth.htm (в

странах Европы) или

http://www.pc.support.global.toshiba.com (в США).

Руководство пользователя

D-3

Беспроводная технология Bluetooth: взаимодействие с другими устройствами

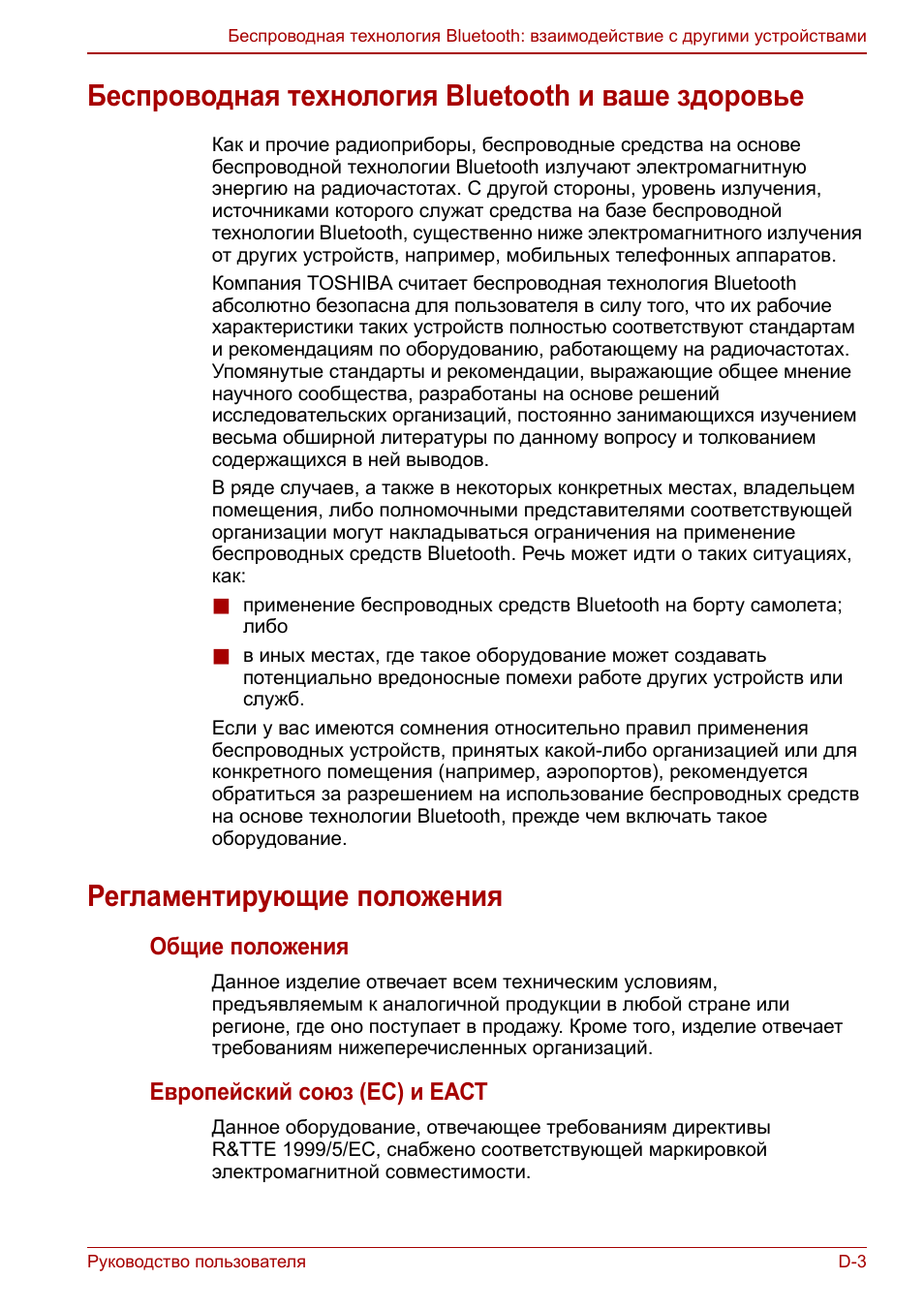

Беспроводная технология Bluetooth и ваше здоровье

Как и прочие радиоприборы, беспроводные средства на основе

беспроводной технологии Bluetooth излучают электромагнитную

энергию на радиочастотах. С другой стороны, уровень излучения,

источниками которого служат средства на базе беспроводной

технологии Bluetooth, существенно ниже электромагнитного излучения

от других устройств, например, мобильных телефонных аппаратов.
Компания TOSHIBA считает беспроводная технология Bluetooth

абсолютно безопасна для пользователя в силу того, что их рабочие

характеристики таких устройств полностью соответствуют стандартам

и рекомендациям по оборудованию, работающему на радиочастотах.

Упомянутые стандарты и рекомендации, выражающие общее мнение

научного сообщества, разработаны на основе решений

исследовательских организаций, постоянно занимающихся изучением

весьма обширной литературы по данному вопросу и толкованием

содержащихся в ней выводов.
В ряде случаев, а также в некоторых конкретных местах, владельцем

помещения, либо полномочными представителями соответствующей

организации могут накладываться ограничения на применение

беспроводных средств Bluetooth. Речь может идти о таких ситуациях,

как:

■

применение беспроводных средств Bluetooth на борту самолета;

либо

■

в иных местах, где такое оборудование может создавать

потенциально вредоносные помехи работе других устройств или

служб.

Если у вас имеются сомнения относительно правил применения

беспроводных устройств, принятых какой-либо организацией или для

конкретного помещения (например, аэропортов), рекомендуется

обратиться за разрешением на использование беспроводных средств

на основе технологии Bluetooth, прежде чем включать такое

оборудование.

Регламентирующие положения

Общие положения

Данное изделие отвечает всем техническим условиям,

предъявляемым к аналогичной продукции в любой стране или

регионе, где оно поступает в продажу. Кроме того, изделие отвечает

требованиям нижеперечисленных организаций.

Европейский союз (ЕС) и ЕАСТ

Данное оборудование, отвечающее требованиям директивы

R&TTE 1999/5/EC, снабжено соответствующей маркировкой

электромагнитной совместимости.

D-4

Руководство пользователя

Беспроводная технология Bluetooth: взаимодействие с другими устройствами

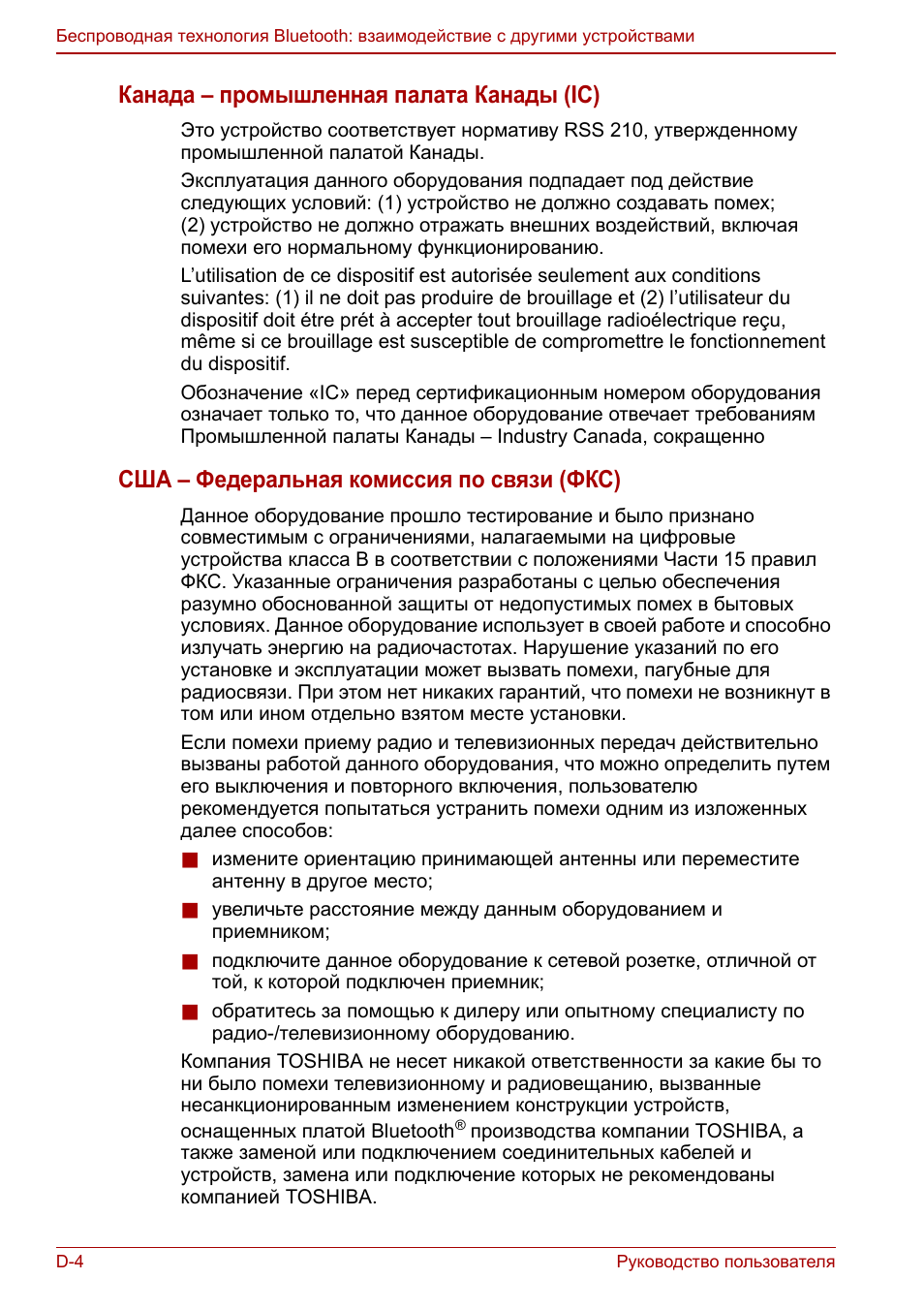

Канада – промышленная палата Канады (IC)

Это устройство соответствует нормативу RSS 210, утвержденному

промышленной палатой Канады.
Эксплуатация данного оборудования подпадает под действие

следующих условий: (1) устройство не должно создавать помех;

(2) устройство не должно отражать внешних воздействий, включая

помехи его нормальному функционированию.
L’utilisation de ce dispositif est autorisée seulement aux conditions

suivantes: (1) il ne doit pas produire de brouillage et (2) l’utilisateur du

dispositif doit étre prét à accepter tout brouillage radioélectrique reçu,

même si ce brouillage est susceptible de compromettre le fonctionnement

du dispositif.
Обозначение «IC» перед сертификационным номером оборудования

означает только то, что данное оборудование отвечает требованиям

Промышленной палаты Канады – Industry Canada, сокращенно

США – Федеральная комиссия по связи (ФКС)

Данное оборудование прошло тестирование и было признано

совместимым с ограничениями, налагаемыми на цифровые

устройства класса B в соответствии с положениями Части 15 правил

ФКС. Указанные ограничения разработаны с целью обеспечения

разумно обоснованной защиты от недопустимых помех в бытовых

условиях. Данное оборудование использует в своей работе и способно

излучать энергию на радиочастотах. Нарушение указаний по его

установке и эксплуатации может вызвать помехи, пагубные для

радиосвязи. При этом нет никаких гарантий, что помехи не возникнут в

том или ином отдельно взятом месте установки.
Если помехи приему радио и телевизионных передач действительно

вызваны работой данного оборудования, что можно определить путем

его выключения и повторного включения, пользователю

рекомендуется попытаться устранить помехи одним из изложенных

далее способов:

■

измените ориентацию принимающей антенны или переместите

антенну в другое место;

■

увеличьте расстояние между данным оборудованием и

приемником;

■

подключите данное оборудование к сетевой розетке, отличной от

той, к которой подключен приемник;

■

обратитесь за помощью к дилеру или опытному специалисту по

радио-/телевизионному оборудованию.

Компания TOSHIBA не несет никакой ответственности за какие бы то

ни было помехи телевизионному и радиовещанию, вызванные

несанкционированным изменением конструкции устройств,
оснащенных платой Bluetooth

®

производства компании TOSHIBA, а

также заменой или подключением соединительных кабелей и

устройств, замена или подключение которых не рекомендованы

компанией TOSHIBA.

Руководство пользователя

D-5

Беспроводная технология Bluetooth: взаимодействие с другими устройствами

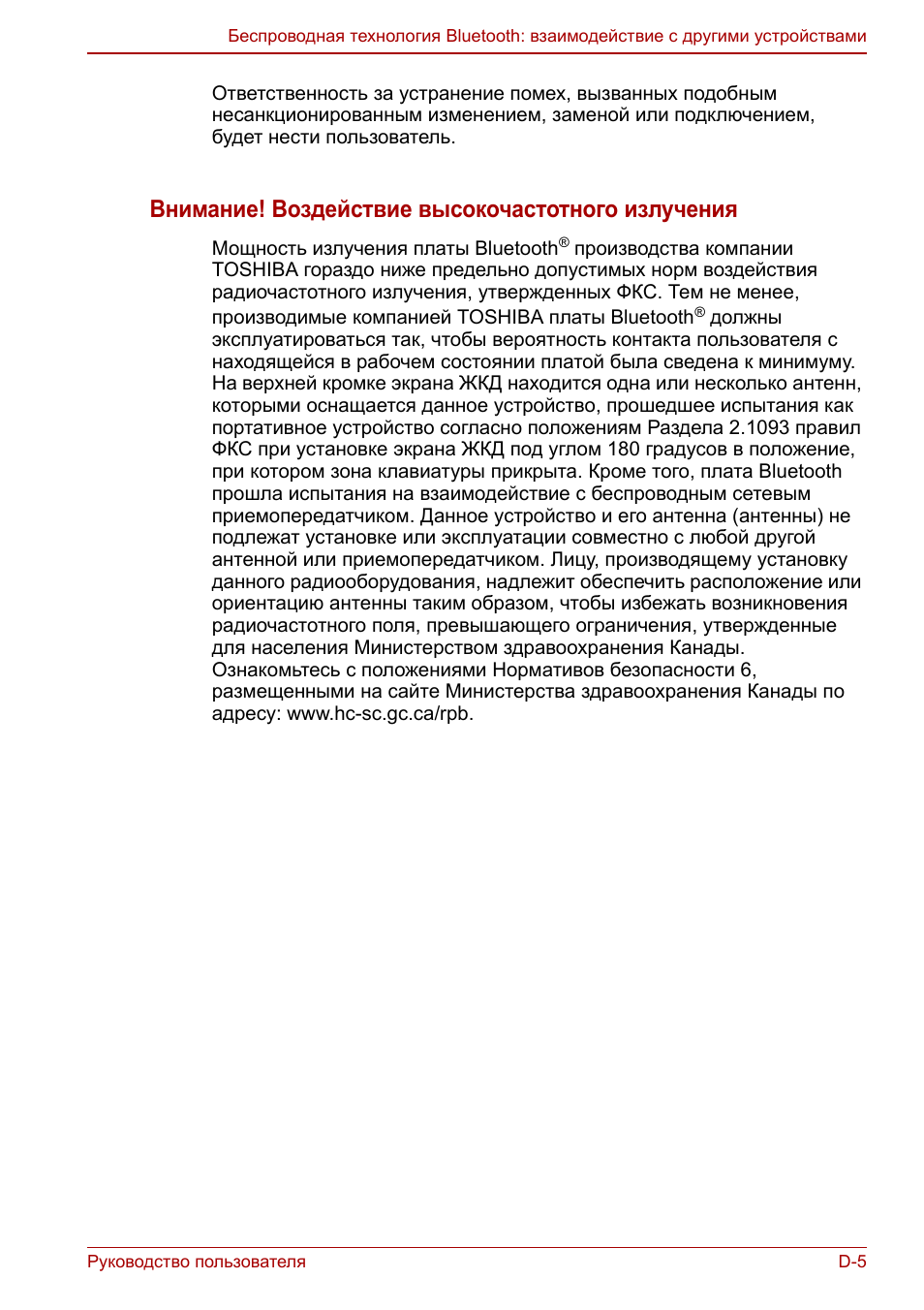

Ответственность за устранение помех, вызванных подобным

несанкционированным изменением, заменой или подключением,

будет нести пользователь.

Внимание! Воздействие высокочастотного излучения

Мощность излучения платы Bluetooth

®

производства компании

TOSHIBA гораздо ниже предельно допустимых норм воздействия

радиочастотного излучения, утвержденных ФКС. Тем не менее,
производимые компанией TOSHIBA платы Bluetooth

®

должны

эксплуатироваться так, чтобы вероятность контакта пользователя с

находящейся в рабочем состоянии платой была сведена к минимуму.

На верхней кромке экрана ЖКД находится одна или несколько антенн,

которыми оснащается данное устройство, прошедшее испытания как

портативное устройство согласно положениям Раздела 2.1093 правил

ФКС при установке экрана ЖКД под углом 180 градусов в положение,

при котором зона клавиатуры прикрыта. Кроме того, плата Bluetooth

прошла испытания на взаимодействие с беспроводным сетевым

приемопередатчиком. Данное устройство и его антенна (антенны) не

подлежат установке или эксплуатации совместно с любой другой

антенной или приемопередатчиком. Лицу, производящему установку

данного радиооборудования, надлежит обеспечить расположение или

ориентацию антенны таким образом, чтобы избежать возникновения

радиочастотного поля, превышающего ограничения, утвержденные

для населения Министерством здравоохранения Канады.

Ознакомьтесь с положениями Нормативов безопасности 6,

размещенными на сайте Министерства здравоохранения Канады по

адресу: www.hc-sc.gc.ca/rpb.

D-6

Руководство пользователя

Беспроводная технология Bluetooth: взаимодействие с другими устройствами
