Беспроводной дисплей

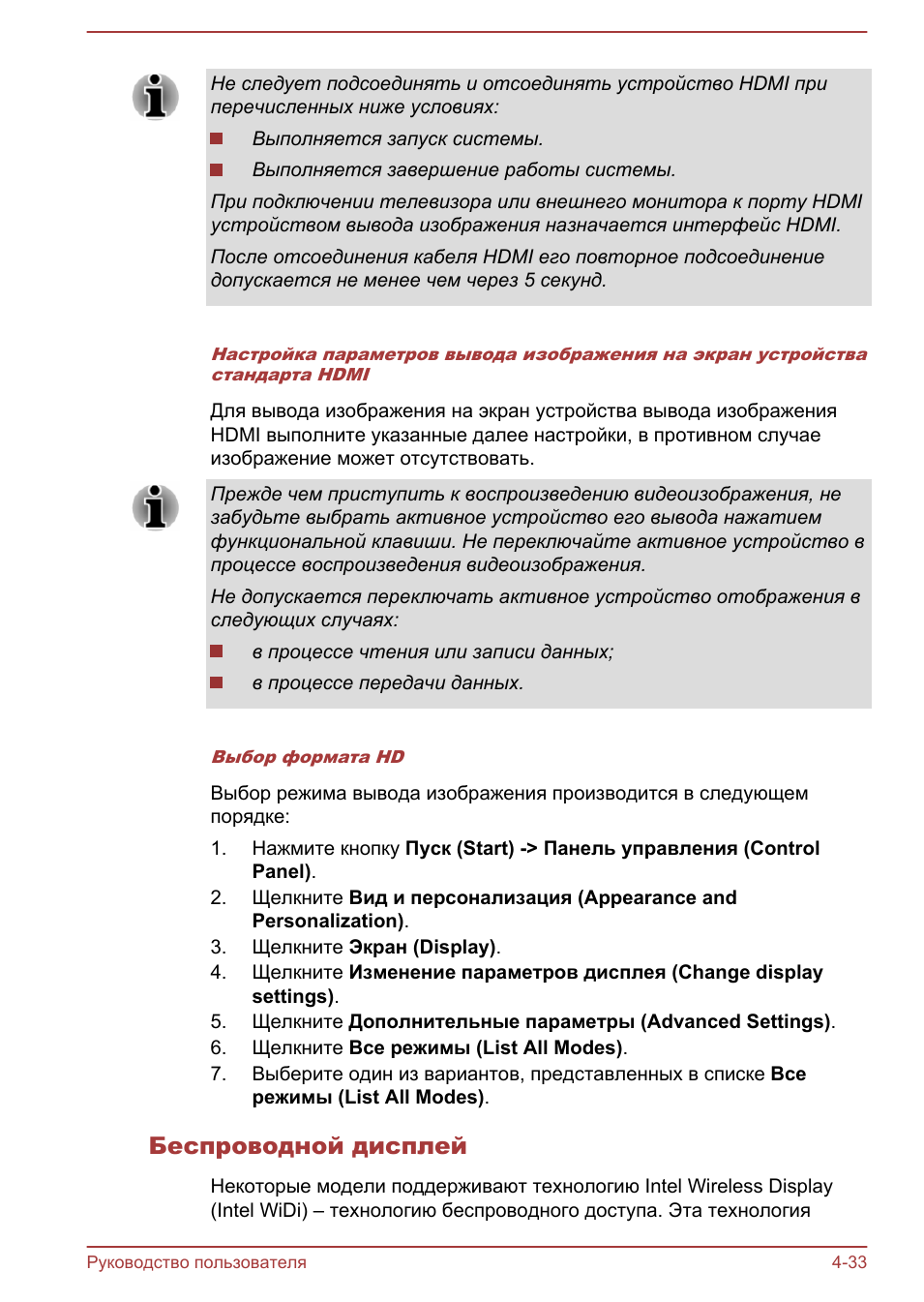

Не следует подсоединять и отсоединять устройство HDMI при
перечисленных ниже условиях:

Выполняется запуск системы.
Выполняется завершение работы системы.

При подключении телевизора или внешнего монитора к порту HDMI
устройством вывода изображения назначается интерфейс HDMI.
После отсоединения кабеля HDMI его повторное подсоединение
допускается не менее чем через 5 секунд.

Настройка параметров вывода изображения на экран устройства

стандарта HDMI

Для вывода изображения на экран устройства вывода изображения
HDMI выполните указанные далее настройки, в противном случае
изображение может отсутствовать.

Прежде чем приступить к воспроизведению видеоизображения, не
забудьте выбрать активное устройство его вывода нажатием
функциональной клавиши. Не переключайте активное устройство в
процессе воспроизведения видеоизображения.
Не допускается переключать активное устройство отображения в
следующих случаях:

в процессе чтения или записи данных;
в процессе передачи данных.

Выбор формата HD

Выбор режима вывода изображения производится в следующем
порядке:
1.

Нажмите кнопку Пуск (Start) -> Панель управления (Control
Panel).

2.

Щелкните Вид и персонализация (Appearance and
Personalization).

3.

Щелкните Экран (Display).

4.

Щелкните Изменение параметров дисплея (Change display
settings).

5.

Щелкните Дополнительные параметры (Advanced Settings).

6.

Щелкните Все режимы (List All Modes).

7.

Выберите один из вариантов, представленных в списке Все
режимы (List All Modes).

Беспроводной дисплей

Некоторые модели поддерживают технологию Intel Wireless Display
(Intel WiDi) – технологию беспроводного доступа. Эта технология

Руководство пользователя

4-33

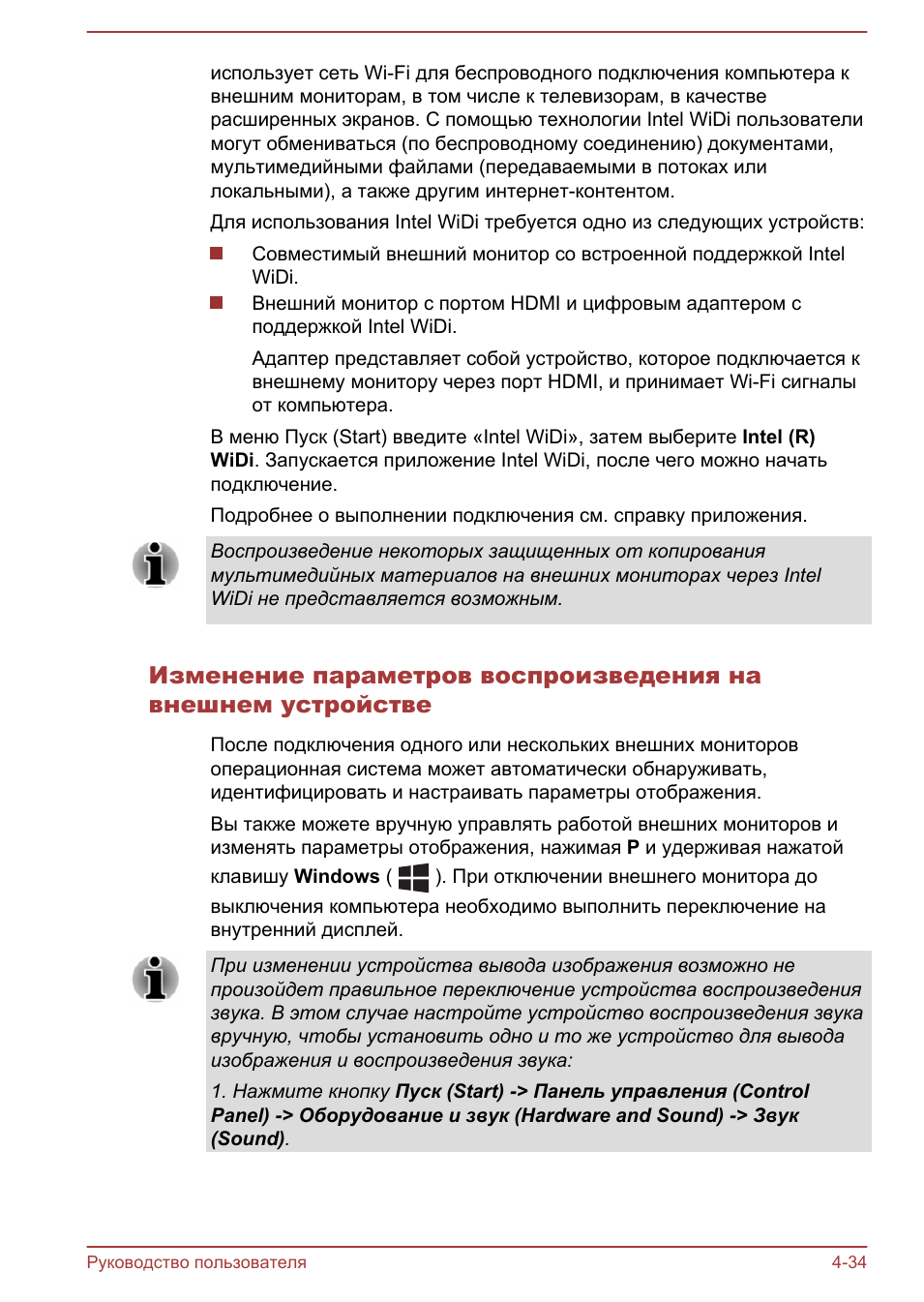

использует сеть Wi-Fi для беспроводного подключения компьютера к
внешним мониторам, в том числе к телевизорам, в качестве
расширенных экранов. С помощью технологии Intel WiDi пользователи
могут обмениваться (по беспроводному соединению) документами,
мультимедийными файлами (передаваемыми в потоках или
локальными), а также другим интернет-контентом.
Для использования Intel WiDi требуется одно из следующих устройств:

Совместимый внешний монитор со встроенной поддержкой Intel
WiDi.
Внешний монитор с портом HDMI и цифровым адаптером с
поддержкой Intel WiDi.
Адаптер представляет собой устройство, которое подключается к
внешнему монитору через порт HDMI, и принимает Wi-Fi сигналы
от компьютера.

В меню Пуск (Start) введите «Intel WiDi», затем выберите Intel (R)
WiDi. Запускается приложение Intel WiDi, после чего можно начать
подключение.
Подробнее о выполнении подключения см. справку приложения.

Воспроизведение некоторых защищенных от копирования
мультимедийных материалов на внешних мониторах через Intel
WiDi не представляется возможным.

Изменение параметров воспроизведения на

внешнем устройстве

После подключения одного или нескольких внешних мониторов
операционная система может автоматически обнаруживать,
идентифицировать и настраивать параметры отображения.
Вы также можете вручную управлять работой внешних мониторов и
изменять параметры отображения, нажимая P и удерживая нажатой
клавишу Windows (

). При отключении внешнего монитора до

выключения компьютера необходимо выполнить переключение на
внутренний дисплей.

При изменении устройства вывода изображения возможно не
произойдет правильное переключение устройства воспроизведения
звука. В этом случае настройте устройство воспроизведения звука
вручную, чтобы установить одно и то же устройство для вывода
изображения и воспроизведения звука:
1. Нажмите кнопку Пуск (Start) -> Панель управления (Control
Panel) -> Оборудование и звук (Hardware and Sound) -> Звук
(Sound).

Руководство пользователя

4-34

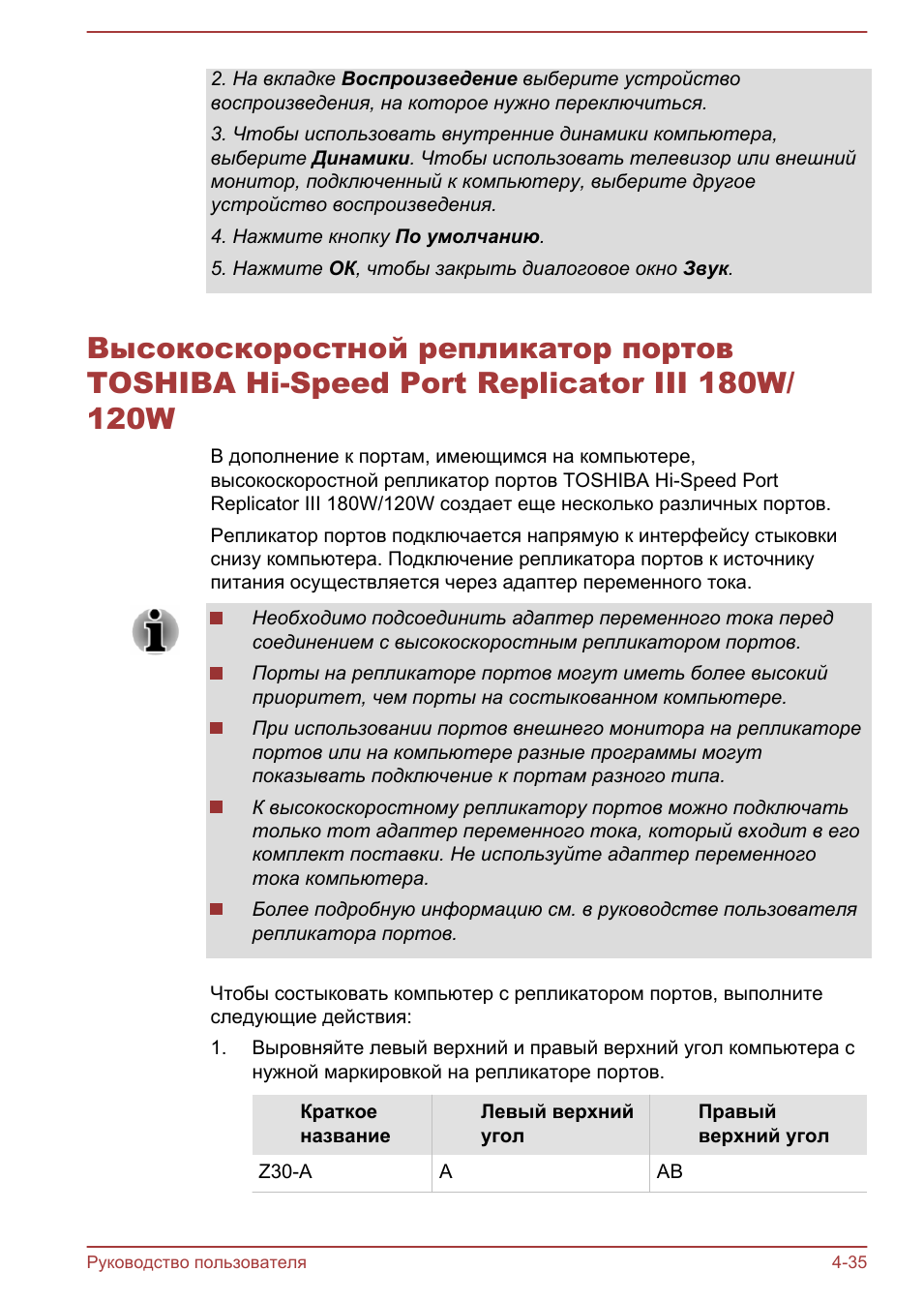

2. На вкладке Воспроизведение выберите устройство
воспроизведения, на которое нужно переключиться.
3. Чтобы использовать внутренние динамики компьютера,
выберите Динамики. Чтобы использовать телевизор или внешний
монитор, подключенный к компьютеру, выберите другое
устройство воспроизведения.
4. Нажмите кнопку По умолчанию.
5. Нажмите ОК, чтобы закрыть диалоговое окно Звук.

Высокоскоростной репликатор портов

TOSHIBA Hi-Speed Port Replicator III 180W/

120W

В дополнение к портам, имеющимся на компьютере,
высокоскоростной репликатор портов TOSHIBA Hi-Speed Port
Replicator III 180W/120W создает еще несколько различных портов.
Репликатор портов подключается напрямую к интерфейсу стыковки
снизу компьютера. Подключение репликатора портов к источнику
питания осуществляется через адаптер переменного тока.

Необходимо подсоединить адаптер переменного тока перед
соединением с высокоскоростным репликатором портов.
Порты на репликаторе портов могут иметь более высокий
приоритет, чем порты на состыкованном компьютере.
При использовании портов внешнего монитора на репликаторе
портов или на компьютере разные программы могут
показывать подключение к портам разного типа.
К высокоскоростному репликатору портов можно подключать
только тот адаптер переменного тока, который входит в его
комплект поставки. Не используйте адаптер переменного
тока компьютера.
Более подробную информацию см. в руководстве пользователя
репликатора портов.

Чтобы состыковать компьютер с репликатором портов, выполните
следующие действия:
1.

Выровняйте левый верхний и правый верхний угол компьютера с
нужной маркировкой на репликаторе портов.

Краткое
название

Левый верхний
угол

Правый
верхний угол

Z30-A

A

AB

Руководство пользователя

4-35

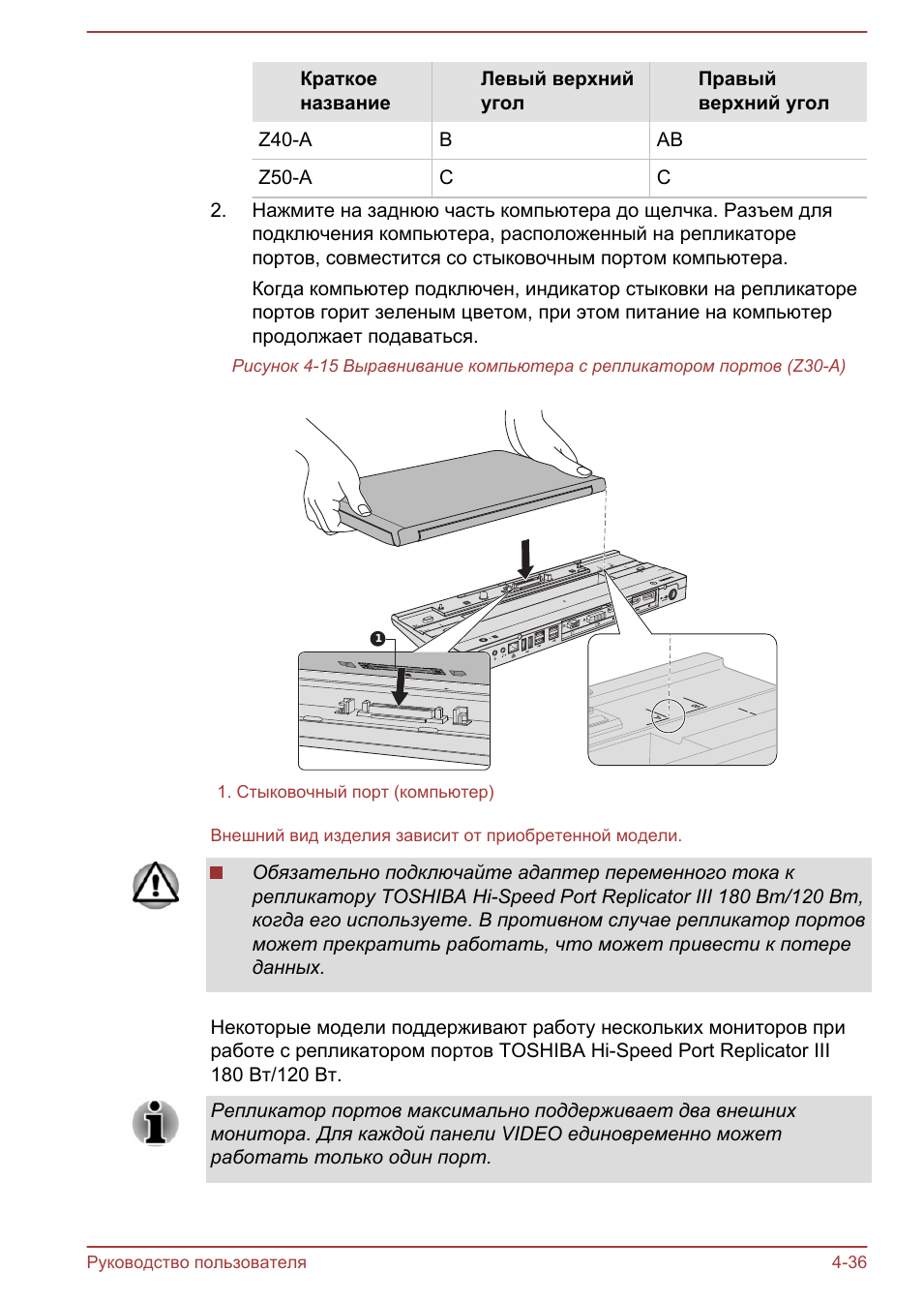

Краткое
название

Левый верхний
угол

Правый
верхний угол

Z40-A

B

AB

Z50-A

C

C

2.

Нажмите на заднюю часть компьютера до щелчка. Разъем для
подключения компьютера, расположенный на репликаторе
портов, совместится со стыковочным портом компьютера.
Когда компьютер подключен, индикатор стыковки на репликаторе
портов горит зеленым цветом, при этом питание на компьютер
продолжает подаваться.

Рисунок 4-15 Выравнивание компьютера с репликатором портов (Z30-A)

1

1. Стыковочный порт (компьютер)

Внешний вид изделия зависит от приобретенной модели.

Обязательно подключайте адаптер переменного тока к
репликатору TOSHIBA Hi-Speed Port Replicator III 180 Вт/120 Вт,
когда его используете. В противном случае репликатор портов
может прекратить работать, что может привести к потере
данных.

Некоторые модели поддерживают работу нескольких мониторов при
работе с репликатором портов TOSHIBA Hi-Speed Port Replicator III
180 Вт/120 Вт.

Репликатор портов максимально поддерживает два внешних
монитора. Для каждой панели VIDEO единовременно может
работать только один порт.

Руководство пользователя

4-36

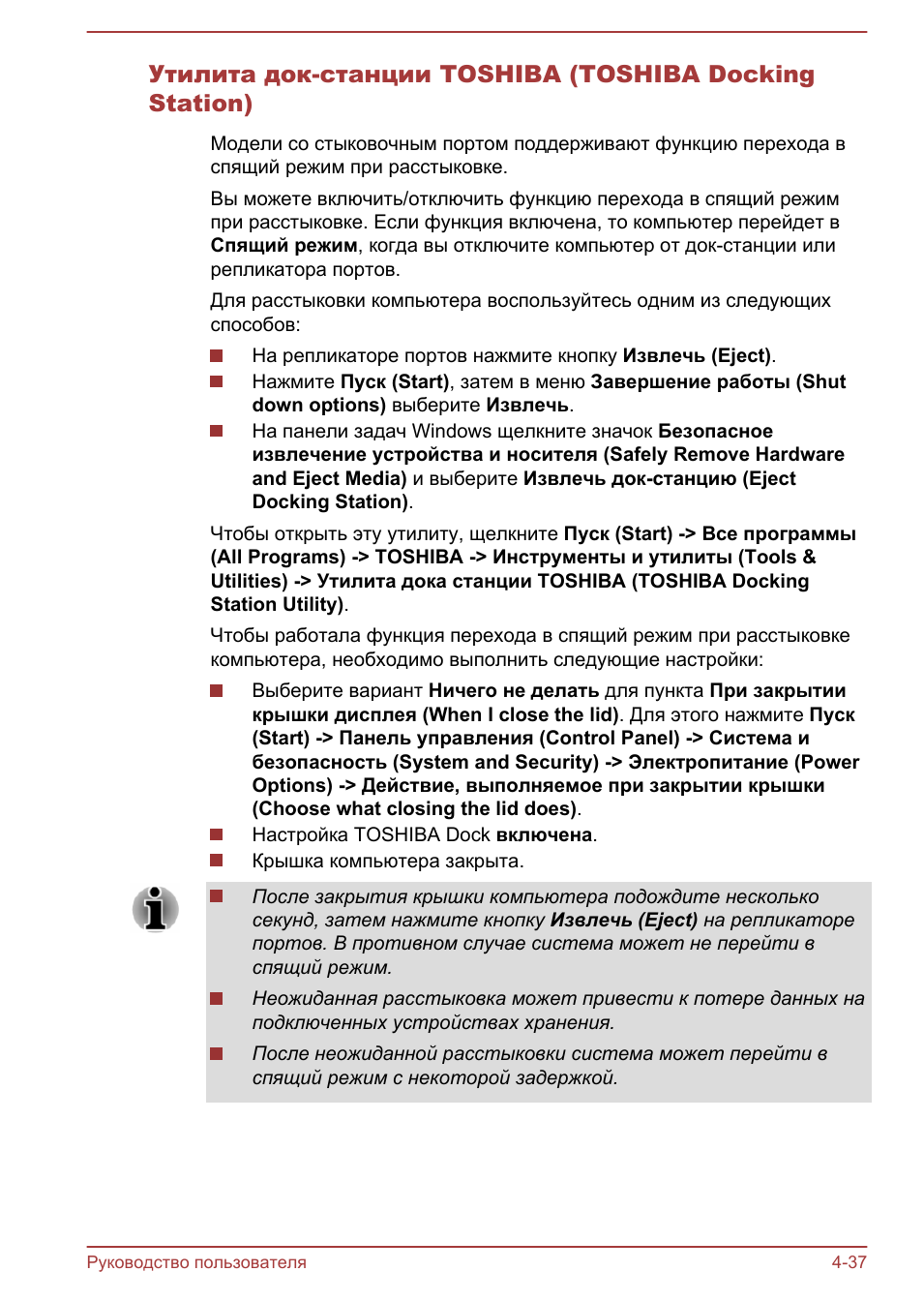

Утилита док-станции TOSHIBA (TOSHIBA Docking

Station)

Модели со стыковочным портом поддерживают функцию перехода в
спящий режим при расстыковке.
Вы можете включить/отключить функцию перехода в спящий режим
при расстыковке. Если функция включена, то компьютер перейдет в
Спящий режим, когда вы отключите компьютер от док-станции или
репликатора портов.
Для расстыковки компьютера воспользуйтесь одним из следующих
способов:

На репликаторе портов нажмите кнопку Извлечь (Eject).
Нажмите Пуск (Start), затем в меню Завершение работы (Shut
down options) выберите Извлечь.
На панели задач Windows щелкните значок Безопасное
извлечение устройства и носителя (Safely Remove Hardware
and Eject Media) и выберите Извлечь док-станцию (Eject
Docking Station).

Чтобы открыть эту утилиту, щелкните Пуск (Start) -> Все программы
(All Programs) -> TOSHIBA -> Инструменты и утилиты (Tools &
Utilities) -> Утилита дока станции TOSHIBA (TOSHIBA Docking
Station Utility).
Чтобы работала функция перехода в спящий режим при расстыковке
компьютера, необходимо выполнить следующие настройки:

Выберите вариант Ничего не делать для пункта При закрытии
крышки дисплея (When I close the lid). Для этого нажмите Пуск
(Start) -> Панель управления (Control Panel) -> Система и
безопасность (System and Security) -> Электропитание (Power
Options) -> Действие, выполняемое при закрытии крышки
(Choose what closing the lid does).
Настройка TOSHIBA Dock включена.
Крышка компьютера закрыта.

После закрытия крышки компьютера подождите несколько
секунд, затем нажмите кнопку Извлечь (Eject) на репликаторе
портов. В противном случае система может не перейти в
спящий режим.
Неожиданная расстыковка может привести к потере данных на
подключенных устройствах хранения.
После неожиданной расстыковки система может перейти в
спящий режим с некоторой задержкой.

Руководство пользователя

4-37

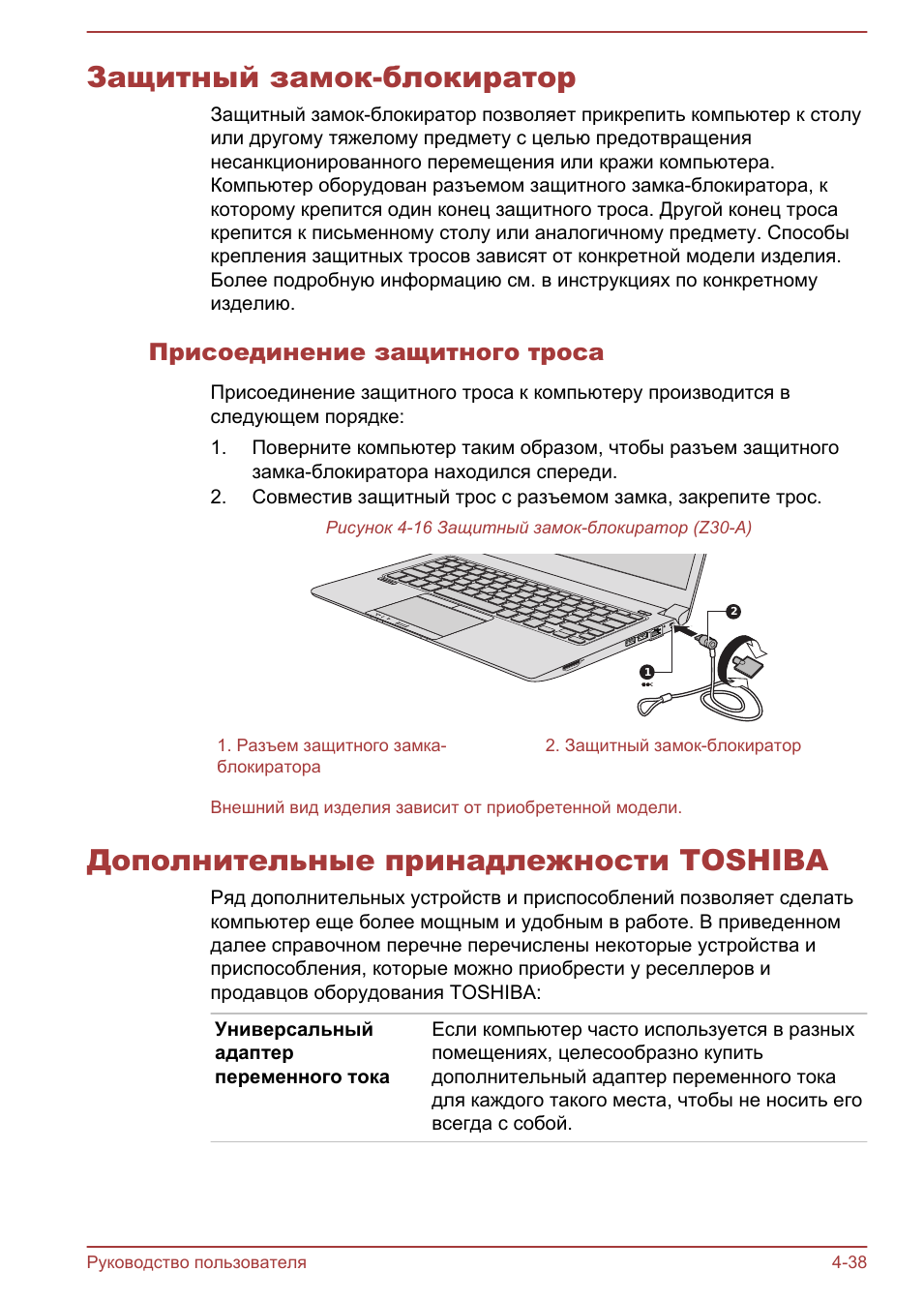

Защитный замок-блокиратор

Защитный замок-блокиратор позволяет прикрепить компьютер к столу
или другому тяжелому предмету с целью предотвращения
несанкционированного перемещения или кражи компьютера.
Компьютер оборудован разъемом защитного замка-блокиратора, к
которому крепится один конец защитного троса. Другой конец троса
крепится к письменному столу или аналогичному предмету. Способы
крепления защитных тросов зависят от конкретной модели изделия.
Более подробную информацию см. в инструкциях по конкретному
изделию.

Присоединение защитного троса

Присоединение защитного троса к компьютеру производится в
следующем порядке:
1.

Поверните компьютер таким образом, чтобы разъем защитного
замка-блокиратора находился спереди.

2.

Совместив защитный трос с разъемом замка, закрепите трос.

Рисунок 4-16 Защитный замок-блокиратор (Z30-A)

2

1

1. Разъем защитного замка-
блокиратора

2. Защитный замок-блокиратор

Внешний вид изделия зависит от приобретенной модели.

Дополнительные принадлежности TOSHIBA

Ряд дополнительных устройств и приспособлений позволяет сделать
компьютер еще более мощным и удобным в работе. В приведенном
далее справочном перечне перечислены некоторые устройства и
приспособления, которые можно приобрести у реселлеров и
продавцов оборудования TOSHIBA:

Универсальный
адаптер
переменного тока

Если компьютер часто используется в разных
помещениях, целесообразно купить
дополнительный адаптер переменного тока
для каждого такого места, чтобы не носить его
всегда с собой.

Руководство пользователя

4-38

Высокоскоростной
репликатор портов
TOSHIBA Hi-Speed
Port Replicator III
180W/120W

На репликаторе TOSHIBA Hi-Speed Port
Replicator III 180 Вт/120 Вт находятся порты
нескольких видов. Более подробную
информацию см. в руководстве пользователя
репликатора портов.

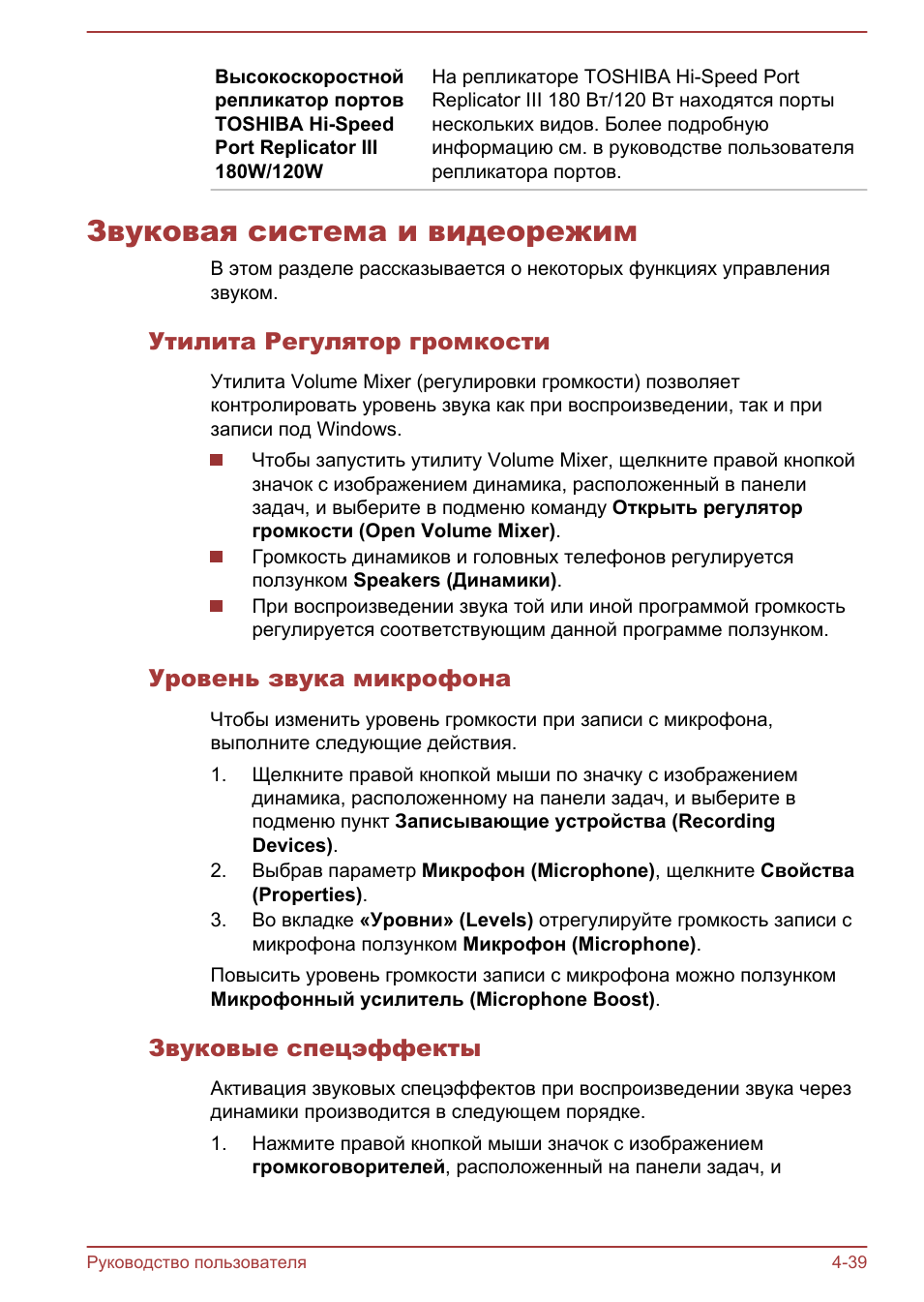

Звуковая система и видеорежим

В этом разделе рассказывается о некоторых функциях управления
звуком.

Утилита Регулятор громкости

Утилита Volume Mixer (регулировки громкости) позволяет
контролировать уровень звука как при воспроизведении, так и при
записи под Windows.

Чтобы запустить утилиту Volume Mixer, щелкните правой кнопкой
значок с изображением динамика, расположенный в панели
задач, и выберите в подменю команду Открыть регулятор
громкости (Open Volume Mixer).
Громкость динамиков и головных телефонов регулируется
ползунком Speakers (Динамики).
При воспроизведении звука той или иной программой громкость
регулируется соответствующим данной программе ползунком.

Уровень звука микрофона

Чтобы изменить уровень громкости при записи с микрофона,
выполните следующие действия.
1.

Щелкните правой кнопкой мыши по значку с изображением
динамика, расположенному на панели задач, и выберите в
подменю пункт Записывающие устройства (Recording
Devices).

2.

Выбрав параметр Микрофон (Microphone), щелкните Свойства
(Properties).

3.

Во вкладке «Уровни» (Levels) отрегулируйте громкость записи с
микрофона ползунком Микрофон (Microphone).

Повысить уровень громкости записи с микрофона можно ползунком
Микрофонный усилитель (Microphone Boost).

Звуковые спецэффекты

Активация звуковых спецэффектов при воспроизведении звука через
динамики производится в следующем порядке.
1.

Нажмите правой кнопкой мыши значок с изображением
громкоговорителей, расположенный на панели задач, и

Руководство пользователя

4-39

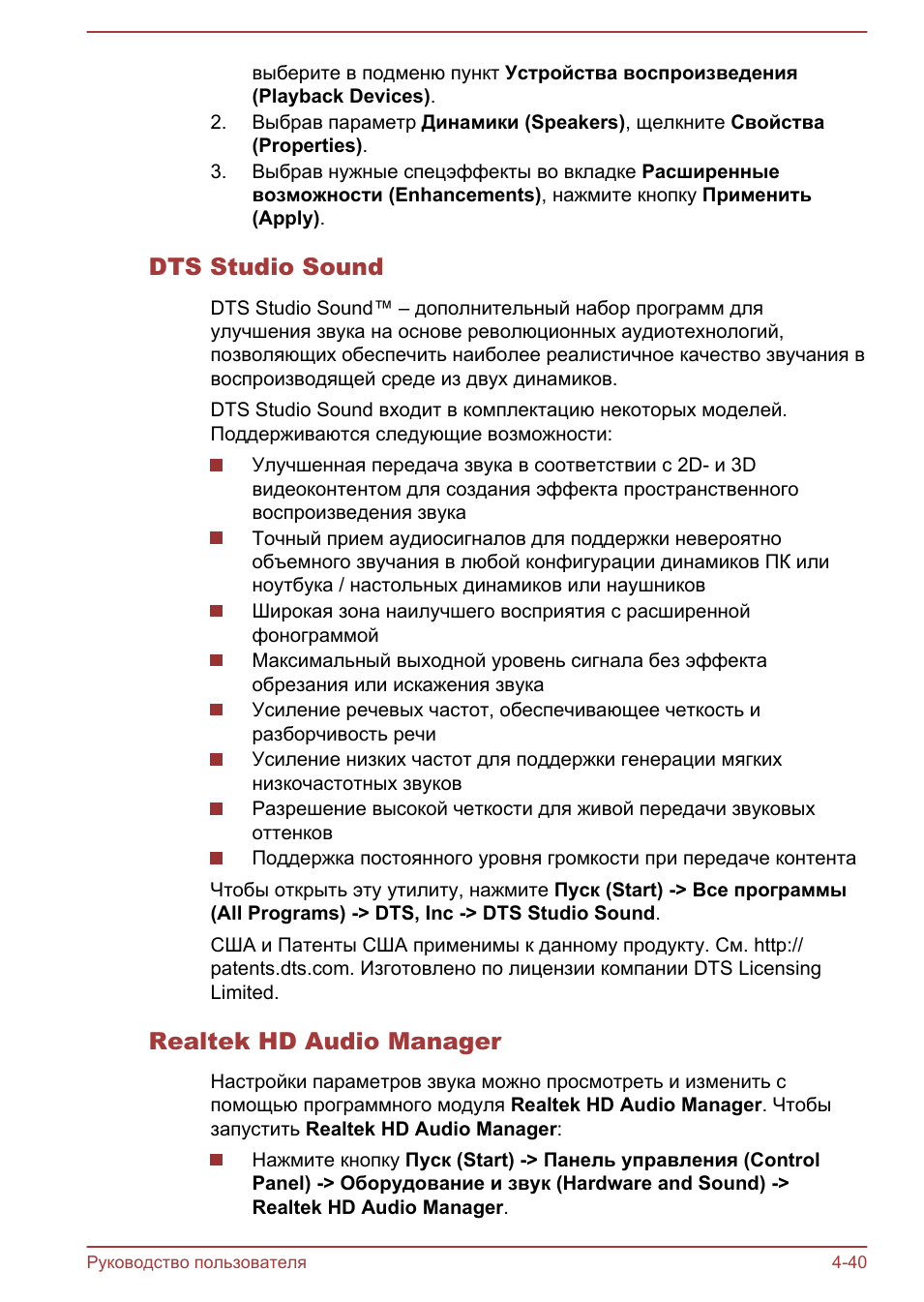

выберите в подменю пункт Устройства воспроизведения
(Playback Devices).

2.

Выбрав параметр Динамики (Speakers), щелкните Свойства
(Properties).

3.

Выбрав нужные спецэффекты во вкладке Расширенные
возможности (Enhancements), нажмите кнопку Применить
(Apply).

DTS Studio Sound

DTS Studio Sound™ – дополнительный набор программ для
улучшения звука на основе революционных аудиотехнологий,
позволяющих обеспечить наиболее реалистичное качество звучания в
воспроизводящей среде из двух динамиков.
DTS Studio Sound входит в комплектацию некоторых моделей.
Поддерживаются следующие возможности:

Улучшенная передача звука в соответствии с 2D- и 3D
видеоконтентом для создания эффекта пространственного
воспроизведения звука
Точный прием аудиосигналов для поддержки невероятно
объемного звучания в любой конфигурации динамиков ПК или
ноутбука / настольных динамиков или наушников
Широкая зона наилучшего восприятия с расширенной
фонограммой
Максимальный выходной уровень сигнала без эффекта
обрезания или искажения звука
Усиление речевых частот, обеспечивающее четкость и
разборчивость речи
Усиление низких частот для поддержки генерации мягких
низкочастотных звуков
Разрешение высокой четкости для живой передачи звуковых
оттенков
Поддержка постоянного уровня громкости при передаче контента

Чтобы открыть эту утилиту, нажмите Пуск (Start) -> Все программы
(All Programs) -> DTS, Inc -> DTS Studio Sound.
США и Патенты США применимы к данному продукту. См. http://
patents.dts.com. Изготовлено по лицензии компании DTS Licensing
Limited.

Realtek HD Audio Manager

Настройки параметров звука можно просмотреть и изменить с
помощью программного модуля Realtek HD Audio Manager. Чтобы
запустить Realtek HD Audio Manager:

Нажмите кнопку Пуск (Start) -> Панель управления (Control
Panel) -> Оборудование и звук (Hardware and Sound) ->
Realtek HD Audio Manager.

Руководство пользователя

4-40

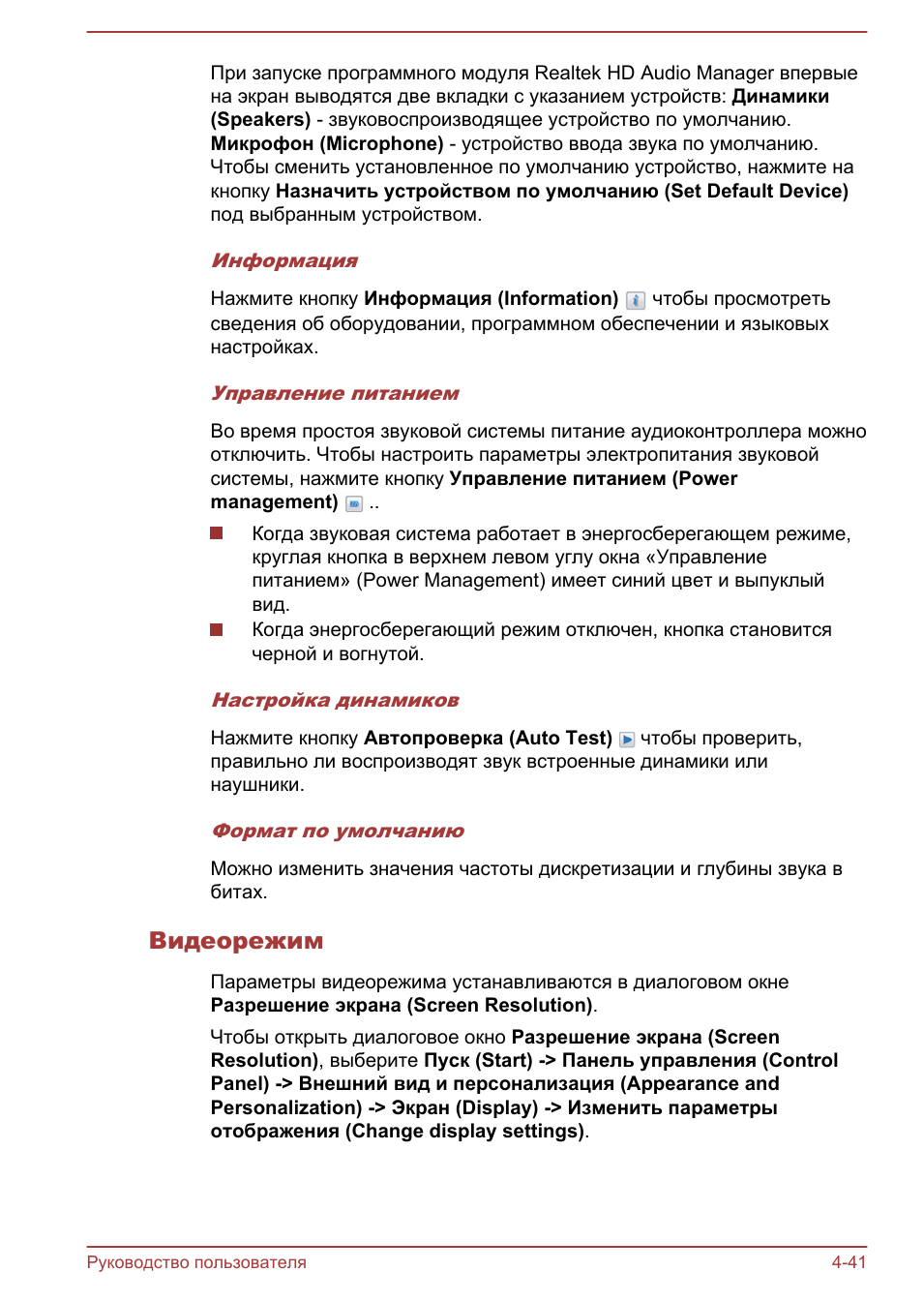

При запуске программного модуля Realtek HD Audio Manager впервые
на экран выводятся две вкладки с указанием устройств: Динамики
(Speakers) - звуковоспроизводящее устройство по умолчанию.
Микрофон (Microphone) - устройство ввода звука по умолчанию.
Чтобы сменить установленное по умолчанию устройство, нажмите на
кнопку Назначить устройством по умолчанию (Set Default Device)
под выбранным устройством.

Информация

Нажмите кнопку Информация (Information)

чтобы просмотреть

сведения об оборудовании, программном обеспечении и языковых
настройках.

Управление питанием

Во время простоя звуковой системы питание аудиоконтроллера можно
отключить. Чтобы настроить параметры электропитания звуковой
системы, нажмите кнопку Управление питанием (Power
management) ..

Когда звуковая система работает в энергосберегающем режиме,
круглая кнопка в верхнем левом углу окна «Управление
питанием» (Power Management) имеет синий цвет и выпуклый
вид.
Когда энергосберегающий режим отключен, кнопка становится
черной и вогнутой.

Настройка динамиков

Нажмите кнопку Автопроверка (Auto Test) чтобы проверить,
правильно ли воспроизводят звук встроенные динамики или
наушники.

Формат по умолчанию

Можно изменить значения частоты дискретизации и глубины звука в
битах.

Видеорежим

Параметры видеорежима устанавливаются в диалоговом окне
Разрешение экрана (Screen Resolution).
Чтобы открыть диалоговое окно Разрешение экрана (Screen
Resolution), выберите Пуск (Start) -> Панель управления (Control
Panel) -> Внешний вид и персонализация (Appearance and
Personalization) -> Экран (Display) -> Изменить параметры
отображения (Change display settings).

Руководство пользователя

4-41

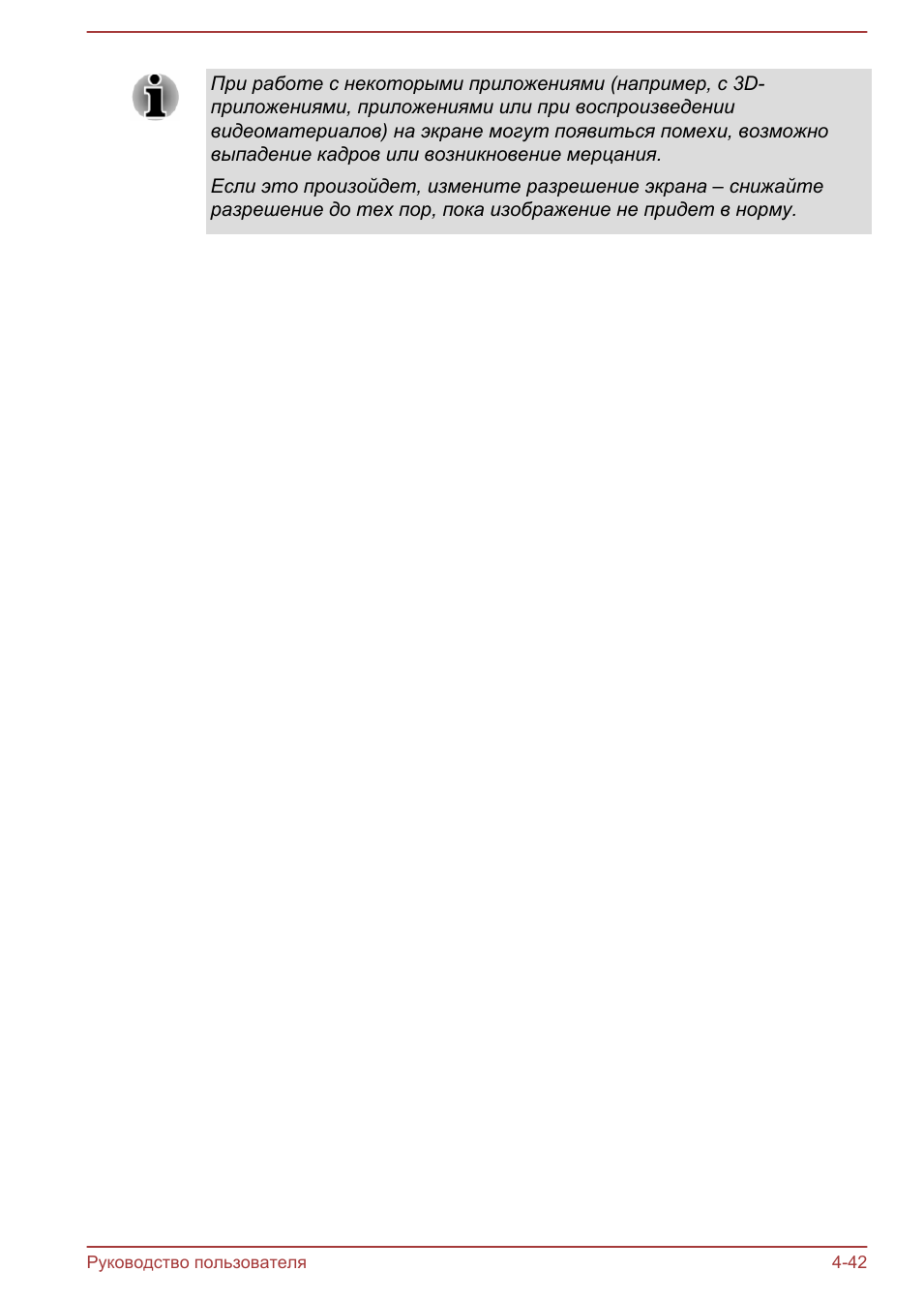

При работе с некоторыми приложениями (например, с 3D-
приложениями, приложениями или при воспроизведении
видеоматериалов) на экране могут появиться помехи, возможно
выпадение кадров или возникновение мерцания.
Если это произойдет, измените разрешение экрана – снижайте
разрешение до тех пор, пока изображение не придет в норму.

Руководство пользователя

4-42
