Индикаторы питания, Индикаторы питания -3, Индикатор батареи

Руководство пользователя

6-3

L550/L550D/L555/L555D

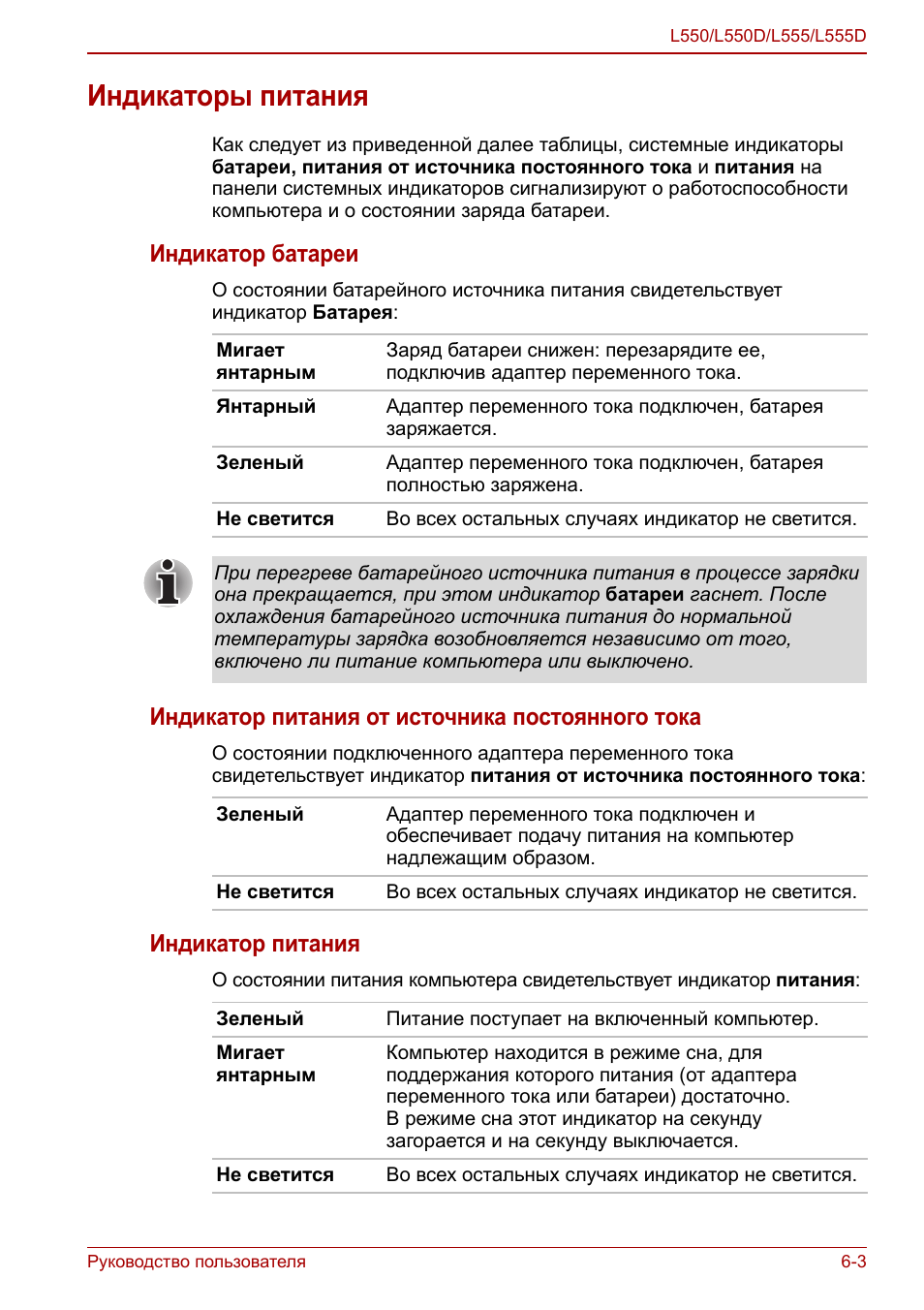

Индикаторы питания

Как следует из приведенной далее таблицы, системные индикаторы

батареи, питания от источника постоянного тока и питания на

панели системных индикаторов сигнализируют о работоспособности

компьютера и о состоянии заряда батареи.

Индикатор батареи

О состоянии батарейного источника питания свидетельствует

индикатор Батарея:

Индикатор питания от источника постоянного тока

О состоянии подключенного адаптера переменного тока

свидетельствует индикатор питания от источника постоянного тока:

Индикатор питания

О состоянии питания компьютера свидетельствует индикатор питания:

Мигает

янтарным

Заряд батареи снижен: перезарядите ее,

подключив адаптер переменного тока.

Янтарный

Адаптер переменного тока подключен, батарея

заряжается.

Зеленый

Адаптер переменного тока подключен, батарея

полностью заряжена.

Не светится

Во всех остальных случаях индикатор не светится.

При перегреве батарейного источника питания в процессе зарядки

она прекращается, при этом индикатор батареи гаснет. После

охлаждения батарейного источника питания до нормальной

температуры зарядка возобновляется независимо от того,

включено ли питание компьютера или выключено.

Зеленый

Адаптер переменного тока подключен и

обеспечивает подачу питания на компьютер

надлежащим образом.

Не светится

Во всех остальных случаях индикатор не светится.

Зеленый

Питание поступает на включенный компьютер.

Мигает

янтарным

Компьютер находится в режиме сна, для

поддержания которого питания (от адаптера

переменного тока или батареи) достаточно.

В режиме сна этот индикатор на секунду

загорается и на секунду выключается.

Не светится

Во всех остальных случаях индикатор не светится.

6-4

Руководство пользователя

L550/L550D/L555/L555D

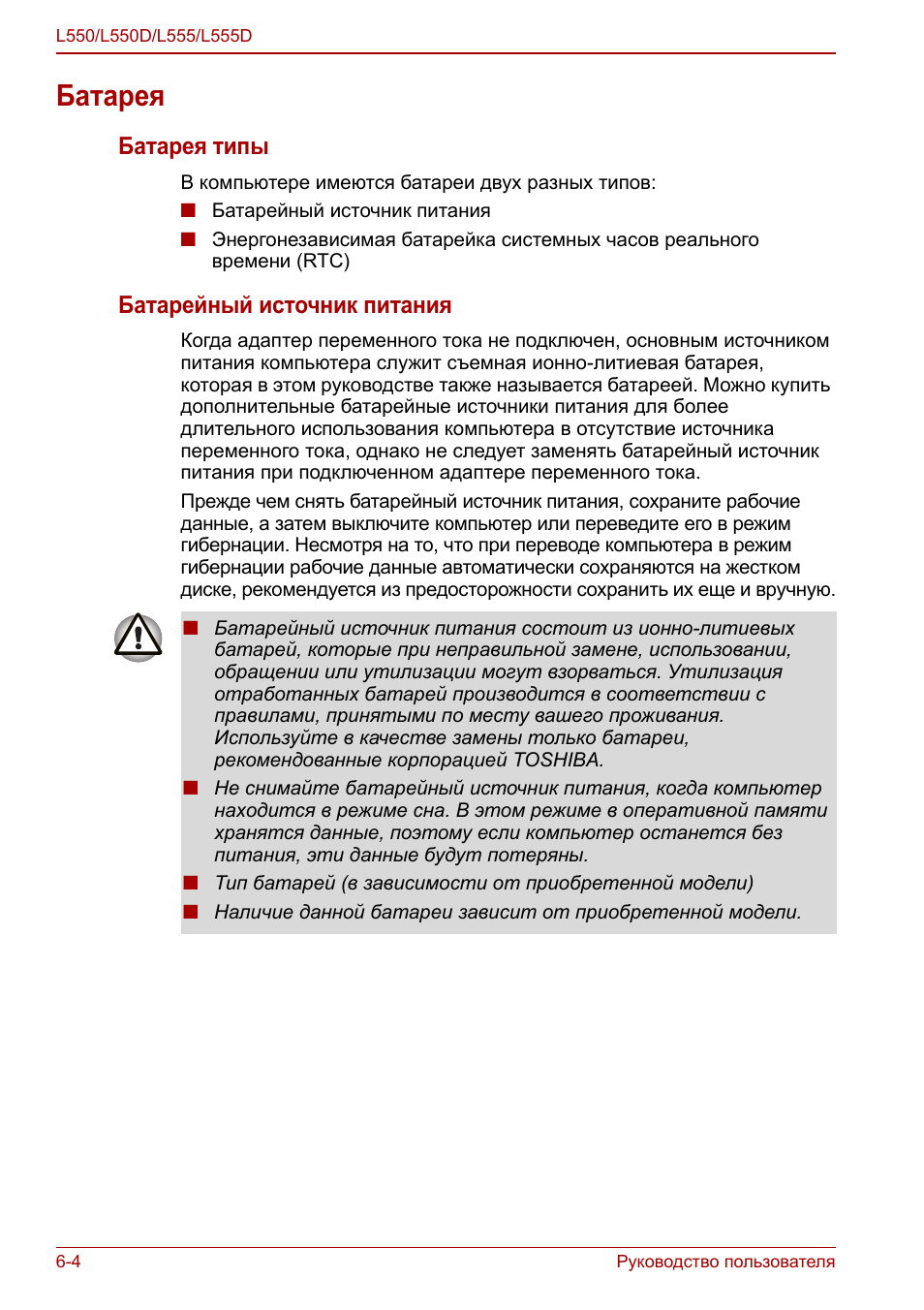

Батарея

Батарея типы

В компьютере имеются батареи двух разных типов:

■

Батарейный источник питания

■

Энергонезависимая батарейка системных часов реального

времени (RTC)

Батарейный источник питания

Когда адаптер переменного тока не подключен, основным источником

питания компьютера служит съемная ионно-литиевая батарея,

которая в этом руководстве также называется батареей. Можно купить

дополнительные батарейные источники питания для более

длительного использования компьютера в отсутствие источника

переменного тока, однако не следует заменять батарейный источник

питания при подключенном адаптере переменного тока.
Прежде чем снять батарейный источник питания, сохраните рабочие

данные, а затем выключите компьютер или переведите его в режим

гибернации. Несмотря на то, что при переводе компьютера в режим

гибернации рабочие данные автоматически сохраняются на жестком

диске, рекомендуется из предосторожности сохранить их еще и вручную.

■

Батарейный источник питания состоит из ионно-литиевых

батарей, которые при неправильной замене, использовании,

обращении или утилизации могут взорваться. Утилизация

отработанных батарей производится в соответствии с

правилами, принятыми по месту вашего проживания.

Используйте в качестве замены только батареи,

рекомендованные корпорацией TOSHIBA.

■

Не снимайте батарейный источник питания, когда компьютер

находится в режиме сна. В этом режиме в оперативной памяти

хранятся данные, поэтому если компьютер останется без

питания, эти данные будут потеряны.

■

Тип батарей (в зависимости от приобретенной модели)

■

Наличие данной батареи зависит от приобретенной модели.

Руководство пользователя

6-5

L550/L550D/L555/L555D

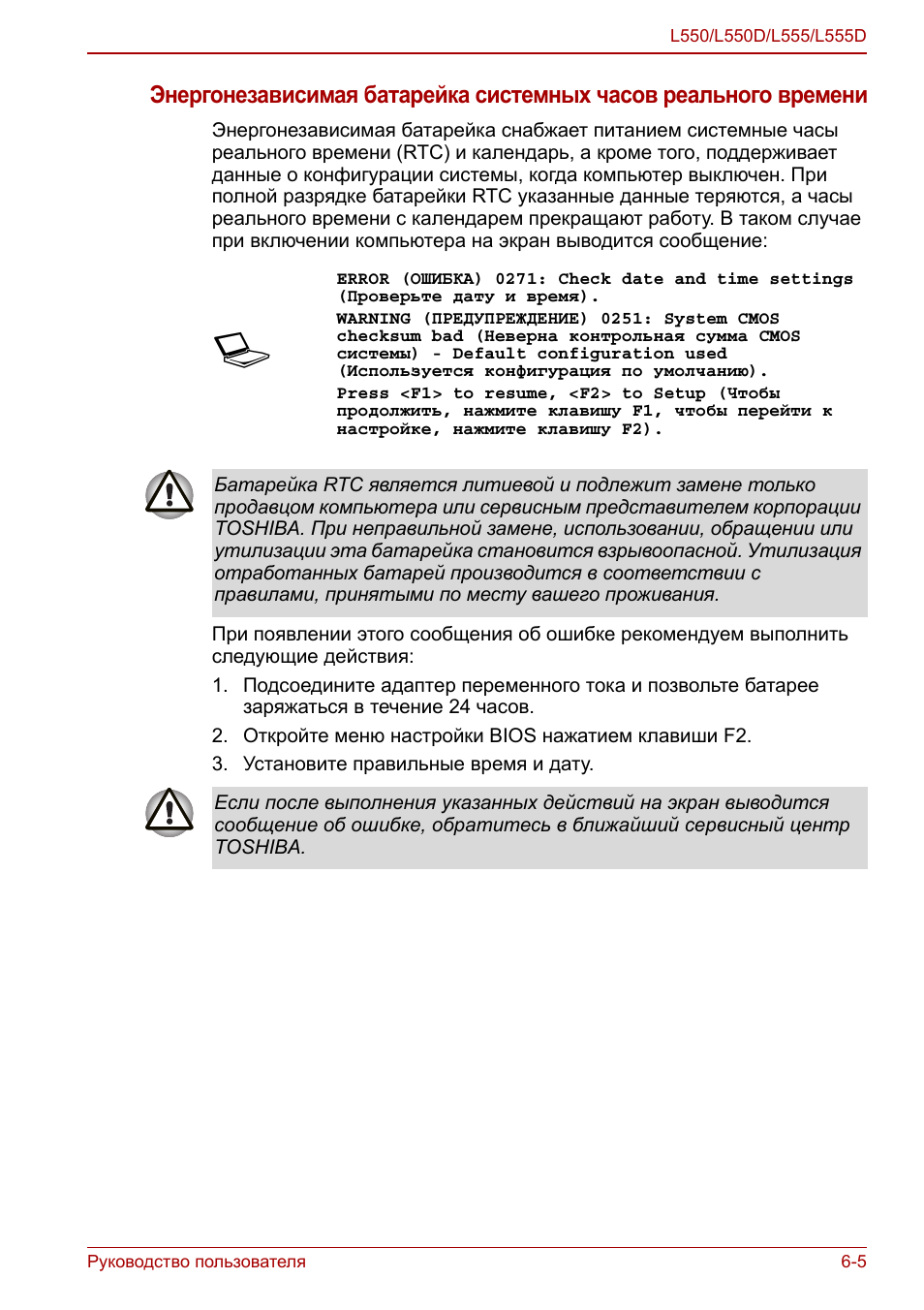

Энергонезависимая батарейка системных часов реального времени

Энергонезависимая батарейка снабжает питанием системные часы

реального времени (RTC) и календарь, а кроме того, поддерживает

данные о конфигурации системы, когда компьютер выключен. При

полной разрядке батарейки RTC указанные данные теряются, а часы

реального времени с календарем прекращают работу. В таком случае

при включении компьютера на экран выводится сообщение:

При появлении этого сообщения об ошибке рекомендуем выполнить

следующие действия:
1. Подсоедините адаптер переменного тока и позвольте батарее

заряжаться в течение 24 часов.

2. Откройте меню настройки BIOS нажатием клавиши F2.
3. Установите правильные время и дату.

S

ERROR (

ОШИБКА

) 0271: Check date and time settings

(

Проверьте

дату

и

время

).

WARNING (

ПРЕДУПРЕЖДЕНИЕ

) 0251: System CMOS

checksum bad (

Неверна

контрольная

сумма

CMOS

системы

) - Default configuration used

(

Используется

конфигурация

по

умолчанию

).

Press <F1> to resume, <F2> to Setup (

Чтобы

продолжить

,

нажмите

клавишу

F1,

чтобы

перейти

к

настройке

,

нажмите

клавишу

F2).

Батарейка RTC является литиевой и подлежит замене только

продавцом компьютера или сервисным представителем корпорации

TOSHIBA. При неправильной замене, использовании, обращении или

утилизации эта батарейка становится взрывоопасной. Утилизация

отработанных батарей производится в соответствии с

правилами, принятыми по месту вашего проживания.

Если после выполнения указанных действий на экран выводится

сообщение об ошибке, обратитесь в ближайший сервисный центр

TOSHIBA.

6-6

Руководство пользователя

L550/L550D/L555/L555D

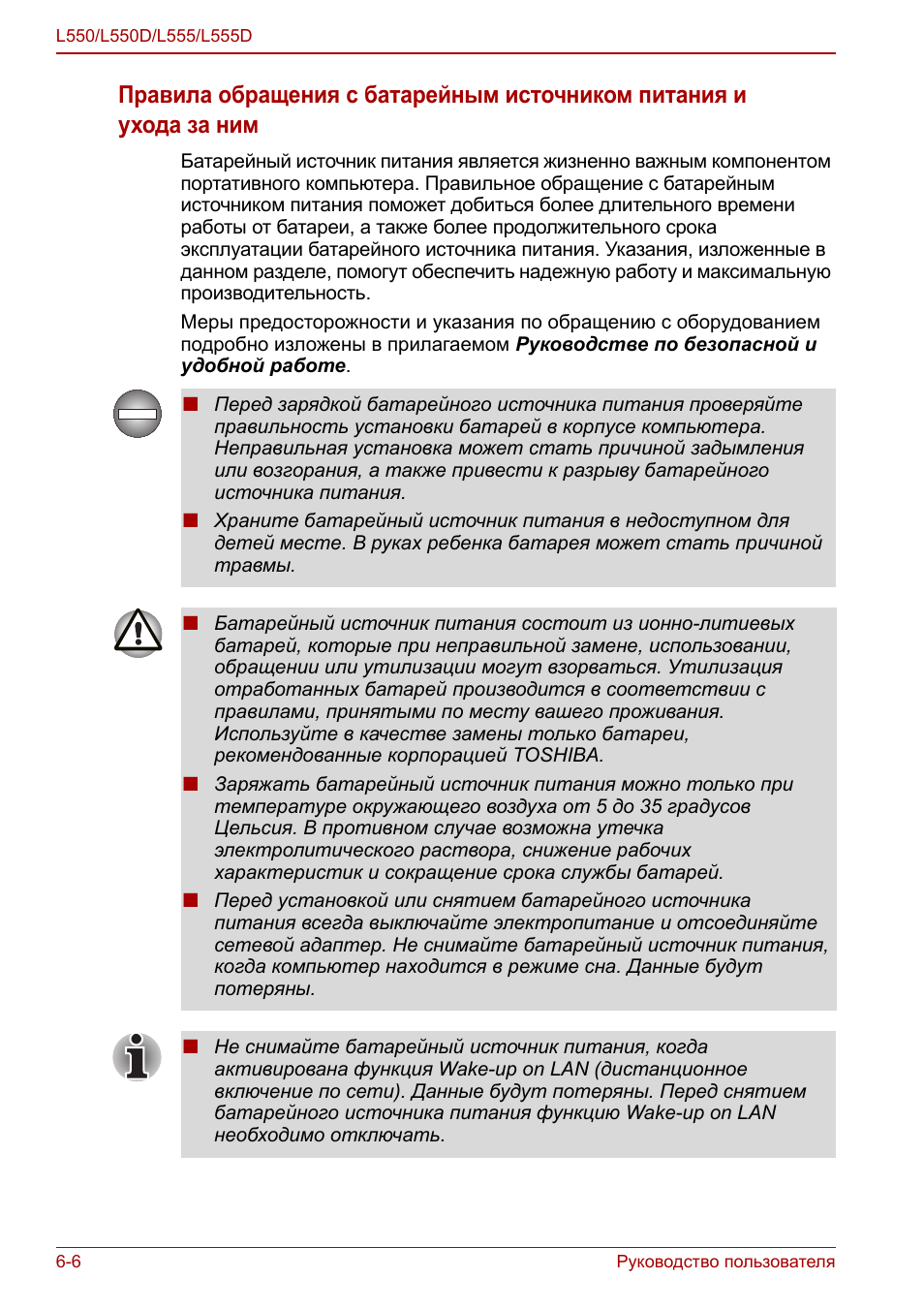

Правила обращения с батарейным источником питания и
ухода за ним

Батарейный источник питания является жизненно важным компонентом

портативного компьютера. Правильное обращение с батарейным

источником питания поможет добиться более длительного времени

работы от батареи, а также более продолжительного срока

эксплуатации батарейного источника питания. Указания, изложенные в

данном разделе, помогут обеспечить надежную работу и максимальную

производительность.
Меры предосторожности и указания по обращению с оборудованием

подробно изложены в прилагаемом Руководстве по безопасной и

удобной работе.

■

Перед зарядкой батарейного источника питания проверяйте

правильность установки батарей в корпусе компьютера.

Неправильная установка может стать причиной задымления

или возгорания, а также привести к разрыву батарейного

источника питания.

■

Храните батарейный источник питания в недоступном для

детей месте. В руках ребенка батарея может стать причиной

травмы.

■

Батарейный источник питания состоит из ионно-литиевых

батарей, которые при неправильной замене, использовании,

обращении или утилизации могут взорваться. Утилизация

отработанных батарей производится в соответствии с

правилами, принятыми по месту вашего проживания.

Используйте в качестве замены только батареи,

рекомендованные корпорацией TOSHIBA.

■

Заряжать батарейный источник питания можно только при

температуре окружающего воздуха от 5 до 35 градусов

Цельсия. В противном случае возможна утечка

электролитического раствора, снижение рабочих

характеристик и сокращение срока службы батарей.

■

Перед установкой или снятием батарейного источника

питания всегда выключайте электропитание и отсоединяйте

сетевой адаптер. Не снимайте батарейный источник питания,

когда компьютер находится в режиме сна. Данные будут

потеряны.

■

Не снимайте батарейный источник питания, когда

активирована функция Wake-up on LAN (дистанционное

включение по сети). Данные будут потеряны. Перед снятием

батарейного источника питания функцию Wake-up on LAN

необходимо отключать.

Руководство пользователя

6-7

L550/L550D/L555/L555D

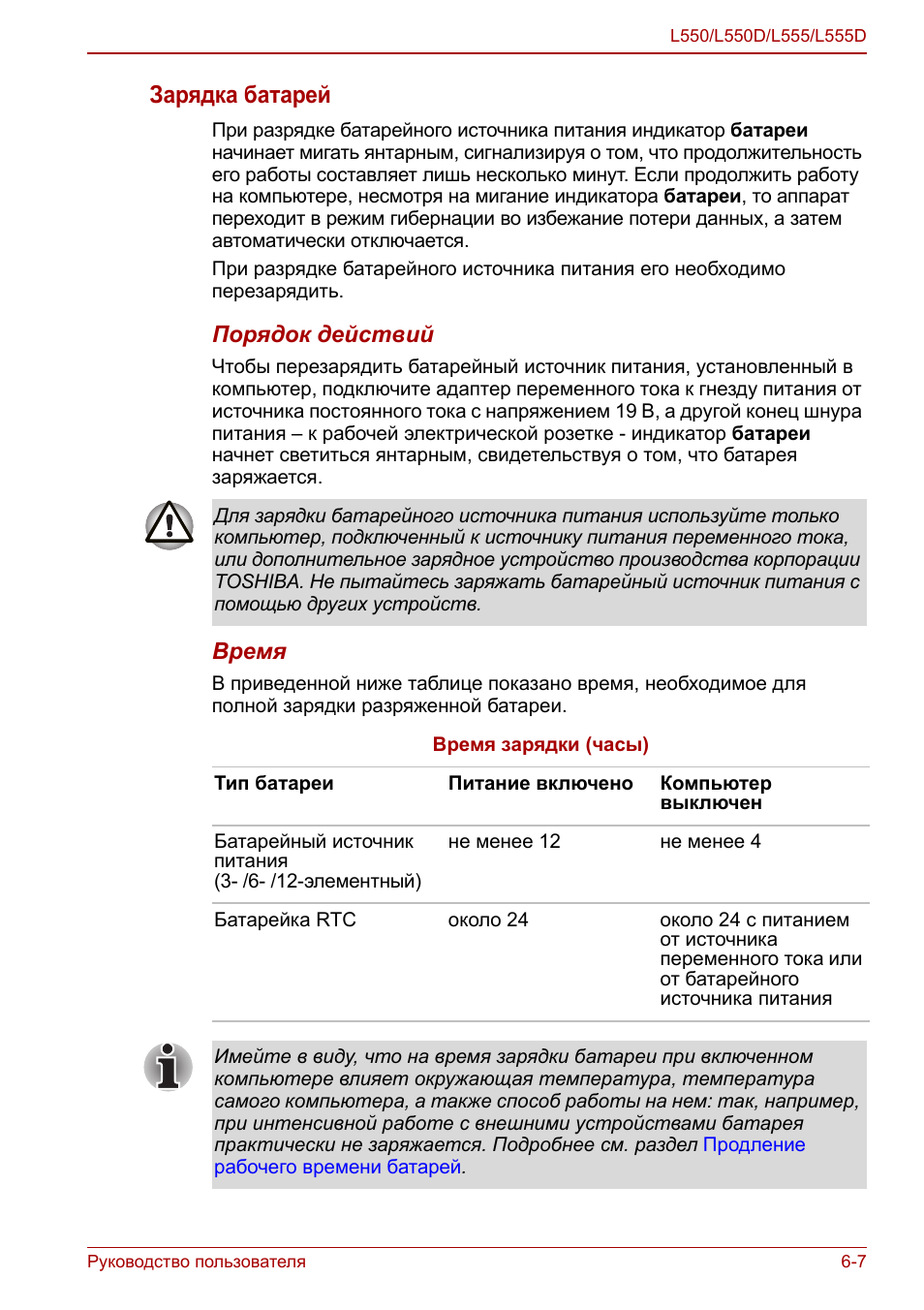

Зарядка батарей

При разрядке батарейного источника питания индикатор батареи

начинает мигать янтарным, сигнализируя о том, что продолжительность

его работы составляет лишь несколько минут. Если продолжить работу

на компьютере, несмотря на мигание индикатора батареи, то аппарат

переходит в режим гибернации во избежание потери данных, а затем

автоматически отключается.
При разрядке батарейного источника питания его необходимо

перезарядить.

Порядок действий

Чтобы перезарядить батарейный источник питания, установленный в

компьютер, подключите адаптер переменного тока к гнезду питания от

источника постоянного тока с напряжением 19 В, а другой конец шнура

питания – к рабочей электрической розетке - индикатор батареи

начнет светиться янтарным, свидетельствуя о том, что батарея

заряжается.

Время

В приведенной ниже таблице показано время, необходимое для

полной зарядки разряженной батареи.

Для зарядки батарейного источника питания используйте только

компьютер, подключенный к источнику питания переменного тока,

или дополнительное зарядное устройство производства корпорации

TOSHIBA. Не пытайтесь заряжать батарейный источник питания с

помощью других устройств.

Время зарядки (часы)

Тип батареи

Питание включено

Компьютер

выключен

Батарейный источник

питания

(3- /6- /12-элементный)

не менее 12

не менее 4

Батарейка RTC

около 24

около 24 с питанием

от источника

переменного тока или

от батарейного

источника питания

Имейте в виду, что на время зарядки батареи при включенном

компьютере влияет окружающая температура, температура

самого компьютера, а также способ работы на нем: так, например,

при интенсивной работе с внешними устройствами батарея

практически не заряжается. Подробнее см. раздел

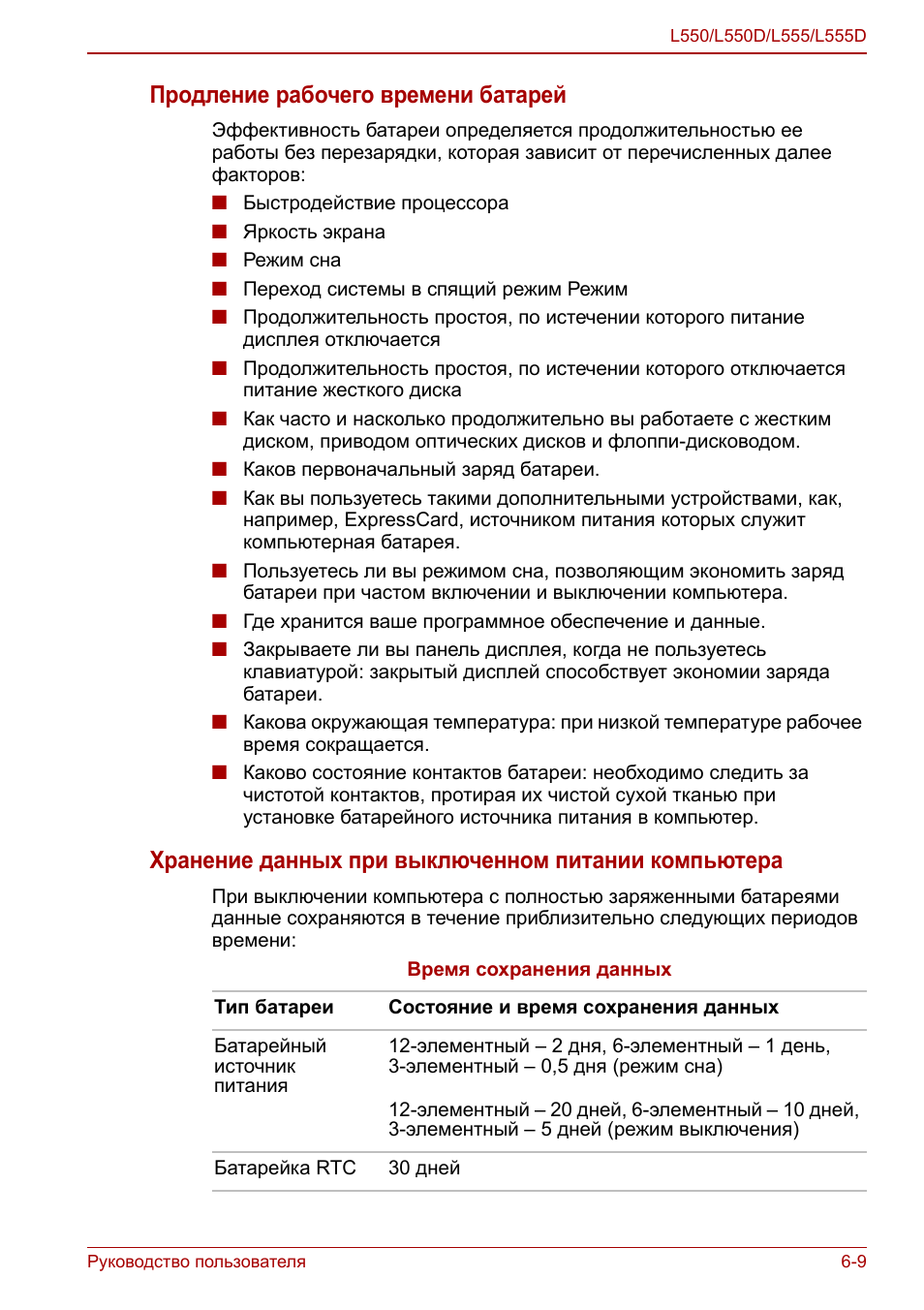

Продление

рабочего времени батарей

.

6-8

Руководство пользователя

L550/L550D/L555/L555D

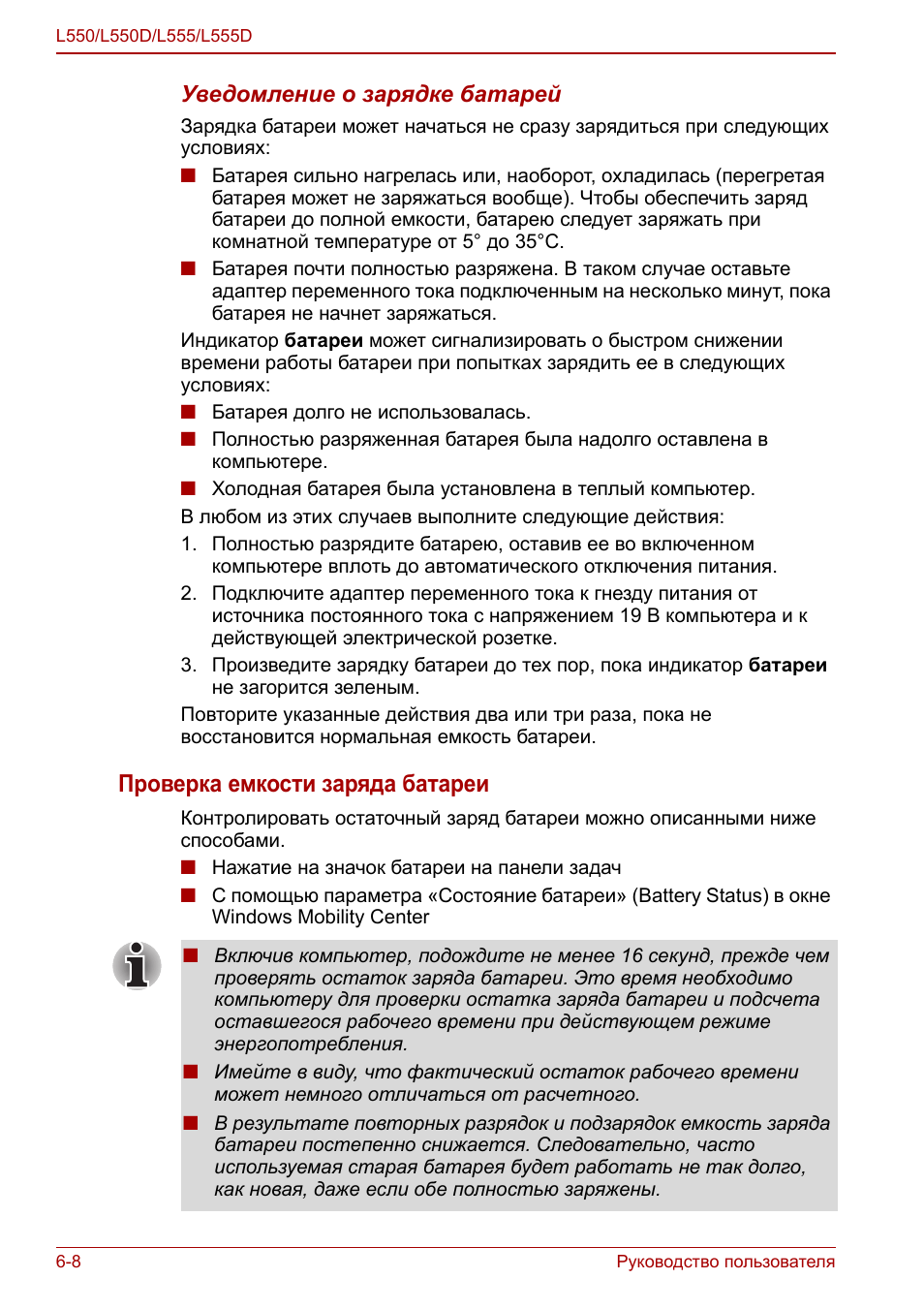

Уведомление о зарядке батарей

Зарядка батареи может начаться не сразу зарядиться при следующих

условиях:

■

Батарея сильно нагрелась или, наоборот, охладилась (перегретая

батарея может не заряжаться вообще). Чтобы обеспечить заряд

батареи до полной емкости, батарею следует заряжать при

комнатной температуре от 5° до 35°C.

■

Батарея почти полностью разряжена. В таком случае оставьте

адаптер переменного тока подключенным на несколько минут, пока

батарея не начнет заряжаться.

Индикатор батареи может сигнализировать о быстром снижении

времени работы батареи при попытках зарядить ее в следующих

условиях:

■

Батарея долго не использовалась.

■

Полностью разряженная батарея была надолго оставлена в

компьютере.

■

Холодная батарея была установлена в теплый компьютер.

В любом из этих случаев выполните следующие действия:
1. Полностью разрядите батарею, оставив ее во включенном

компьютере вплоть до автоматического отключения питания.

2. Подключите адаптер переменного тока к гнезду питания от

источника постоянного тока с напряжением 19 В компьютера и к

действующей электрической розетке.

3. Произведите зарядку батареи до тех пор, пока индикатор батареи

не загорится зеленым.

Повторите указанные действия два или три раза, пока не

восстановится нормальная емкость батареи.

Проверка емкости заряда батареи

Контролировать остаточный заряд батареи можно описанными ниже

способами.

■

Нажатие на значок батареи на панели задач

■

С помощью параметра «Состояние батареи» (Battery Status) в окне

Windows Mobility Center

■

Включив компьютер, подождите не менее 16 секунд, прежде чем

проверять остаток заряда батареи. Это время необходимо

компьютеру для проверки остатка заряда батареи и подсчета

оставшегося рабочего времени при действующем режиме

энергопотребления.

■

Имейте в виду, что фактический остаток рабочего времени

может немного отличаться от расчетного.

■

В результате повторных разрядок и подзарядок емкость заряда

батареи постепенно снижается. Следовательно, часто

используемая старая батарея будет работать не так долго,

как новая, даже если обе полностью заряжены.

Руководство пользователя

6-9

L550/L550D/L555/L555D

Продление рабочего времени батарей

Эффективность батареи определяется продолжительностью ее

работы без перезарядки, которая зависит от перечисленных далее

факторов:

■

Быстродействие процессора

■

Яркость экрана

■

Режим сна

■

Переход системы в спящий режим Режим

■

Продолжительность простоя, по истечении которого питание

дисплея отключается

■

Продолжительность простоя, по истечении которого отключается

питание жесткого диска

■

Как часто и насколько продолжительно вы работаете с жестким

диском, приводом оптических дисков и флоппи-дисководом.

■

Каков первоначальный заряд батареи.

■

Как вы пользуетесь такими дополнительными устройствами, как,

например, ExpressCard, источником питания которых служит

компьютерная батарея.

■

Пользуетесь ли вы режимом сна, позволяющим экономить заряд

батареи при частом включении и выключении компьютера.

■

Где хранится ваше программное обеспечение и данные.

■

Закрываете ли вы панель дисплея, когда не пользуетесь

клавиатурой: закрытый дисплей способствует экономии заряда

батареи.

■

Какова окружающая температура: при низкой температуре рабочее

время сокращается.

■

Каково состояние контактов батареи: необходимо следить за

чистотой контактов, протирая их чистой сухой тканью при

установке батарейного источника питания в компьютер.

Хранение данных при выключенном питании компьютера

При выключении компьютера с полностью заряженными батареями

данные сохраняются в течение приблизительно следующих периодов

времени:

Время сохранения данных

Тип батареи

Состояние и время сохранения данных

Батарейный

источник

питания

12-элементный – 2 дня, 6-элементный – 1 день,

3-элементный – 0,5 дня (режим сна)

12-элементный – 20 дней, 6-элементный – 10 дней,

3-элементный – 5 дней (режим выключения)

Батарейка RTC

30 дней

6-10

Руководство пользователя

L550/L550D/L555/L555D

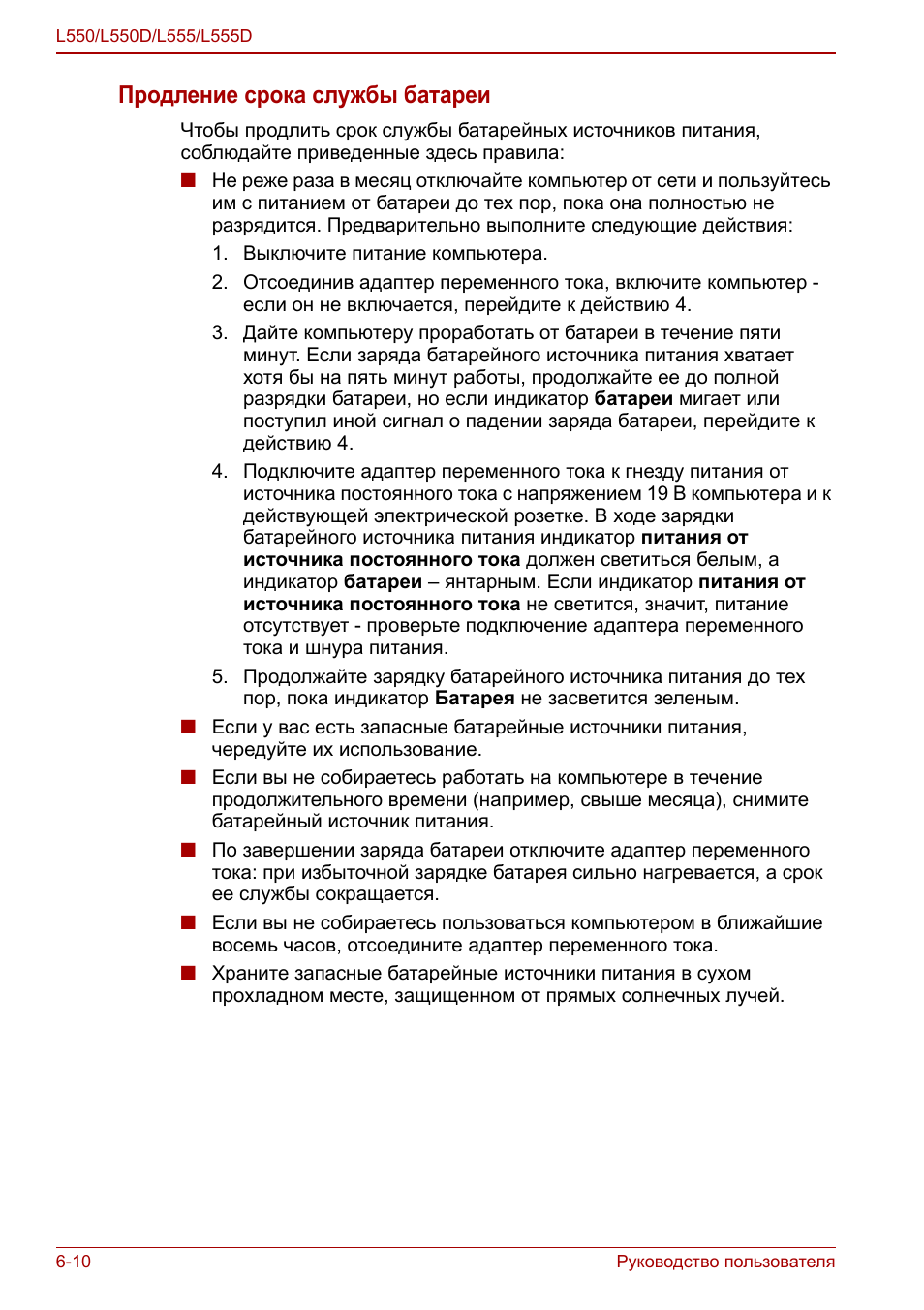

Продление срока службы батареи

Чтобы продлить срок службы батарейных источников питания,

соблюдайте приведенные здесь правила:

■

Не реже раза в месяц отключайте компьютер от сети и пользуйтесь

им с питанием от батареи до тех пор, пока она полностью не

разрядится. Предварительно выполните следующие действия:
1. Выключите питание компьютера.
2. Отсоединив адаптер переменного тока, включите компьютер -

если он не включается, перейдите к действию 4.

3. Дайте компьютеру проработать от батареи в течение пяти

минут. Если заряда батарейного источника питания хватает

хотя бы на пять минут работы, продолжайте ее до полной

разрядки батареи, но если индикатор батареи мигает или

поступил иной сигнал о падении заряда батареи, перейдите к

действию 4.

4. Подключите адаптер переменного тока к гнезду питания от

источника постоянного тока с напряжением 19 В компьютера и к

действующей электрической розетке. В ходе зарядки

батарейного источника питания индикатор питания от

источника постоянного тока должен светиться белым, а

индикатор батареи – янтарным. Если индикатор питания от

источника постоянного тока не светится, значит, питание

отсутствует - проверьте подключение адаптера переменного

тока и шнура питания.

5. Продолжайте зарядку батарейного источника питания до тех

пор, пока индикатор Батарея не засветится зеленым.

■

Если у вас есть запасные батарейные источники питания,

чередуйте их использование.

■

Если вы не собираетесь работать на компьютере в течение

продолжительного времени (например, свыше месяца), снимите

батарейный источник питания.

■

По завершении заряда батареи отключите адаптер переменного

тока: при избыточной зарядке батарея сильно нагревается, а срок

ее службы сокращается.

■

Если вы не собираетесь пользоваться компьютером в ближайшие

восемь часов, отсоедините адаптер переменного тока.

■

Храните запасные батарейные источники питания в сухом

прохладном месте, защищенном от прямых солнечных лучей.

Руководство пользователя

6-11

L550/L550D/L555/L555D

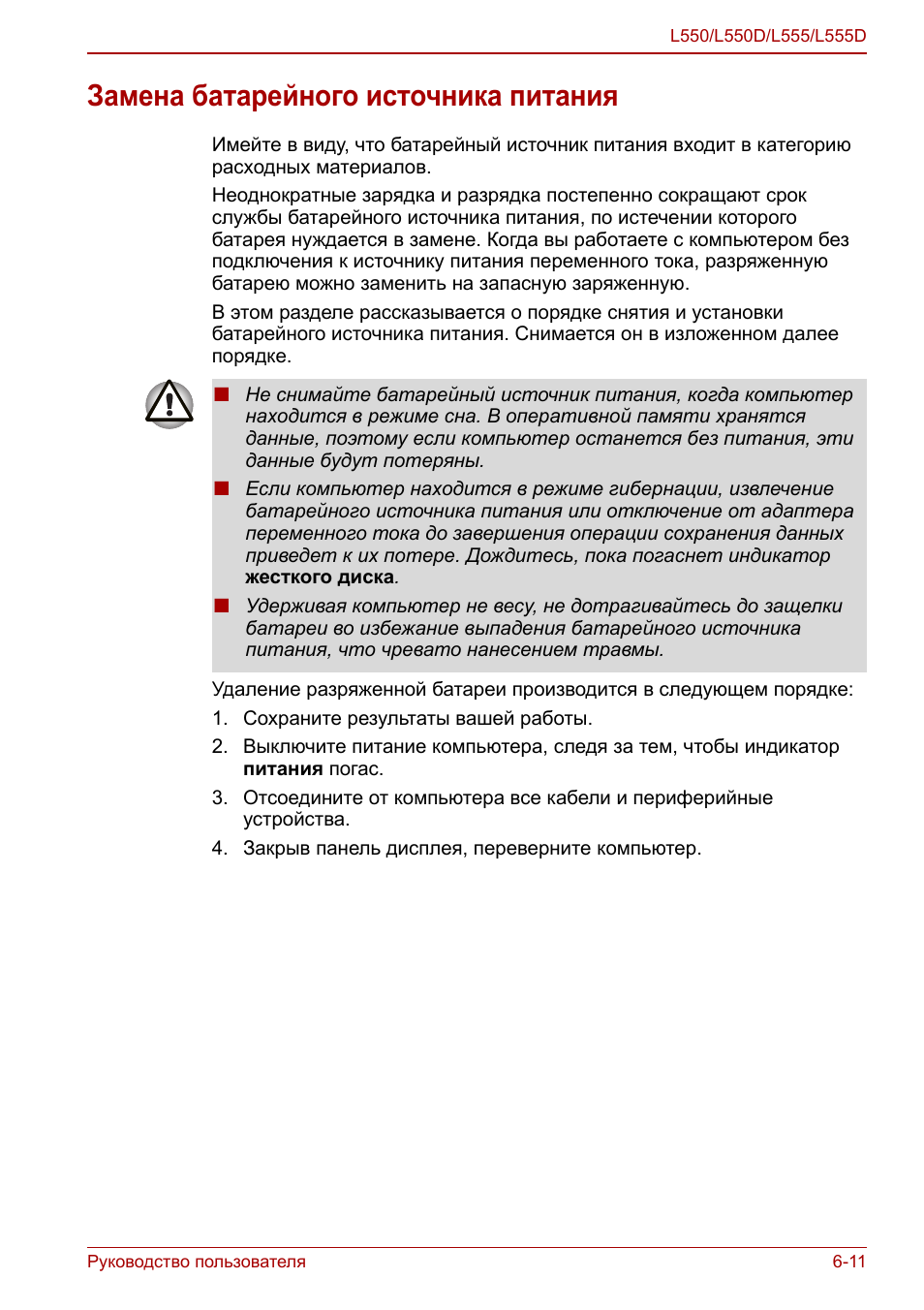

Замена батарейного источника питания

Имейте в виду, что батарейный источник питания входит в категорию

расходных материалов.
Неоднократные зарядка и разрядка постепенно сокращают срок

службы батарейного источника питания, по истечении которого

батарея нуждается в замене. Когда вы работаете с компьютером без

подключения к источнику питания переменного тока, разряженную

батарею можно заменить на запасную заряженную.
В этом разделе рассказывается о порядке снятия и установки

батарейного источника питания. Снимается он в изложенном далее

порядке.

Удаление разряженной батареи производится в следующем порядке:
1. Сохраните результаты вашей работы.
2. Выключите питание компьютера, следя за тем, чтобы индикатор

питания погас.

3. Отсоедините от компьютера все кабели и периферийные

устройства.

4. Закрыв панель дисплея, переверните компьютер.

■

Не снимайте батарейный источник питания, когда компьютер

находится в режиме сна. В оперативной памяти хранятся

данные, поэтому если компьютер останется без питания, эти

данные будут потеряны.

■

Если компьютер находится в режиме гибернации, извлечение

батарейного источника питания или отключение от адаптера

переменного тока до завершения операции сохранения данных

приведет к их потере. Дождитесь, пока погаснет индикатор

жесткого диска.

■

Удерживая компьютер не весу, не дотрагивайтесь до защелки

батареи во избежание выпадения батарейного источника

питания, что чревато нанесением травмы.

6-12

Руководство пользователя

L550/L550D/L555/L555D

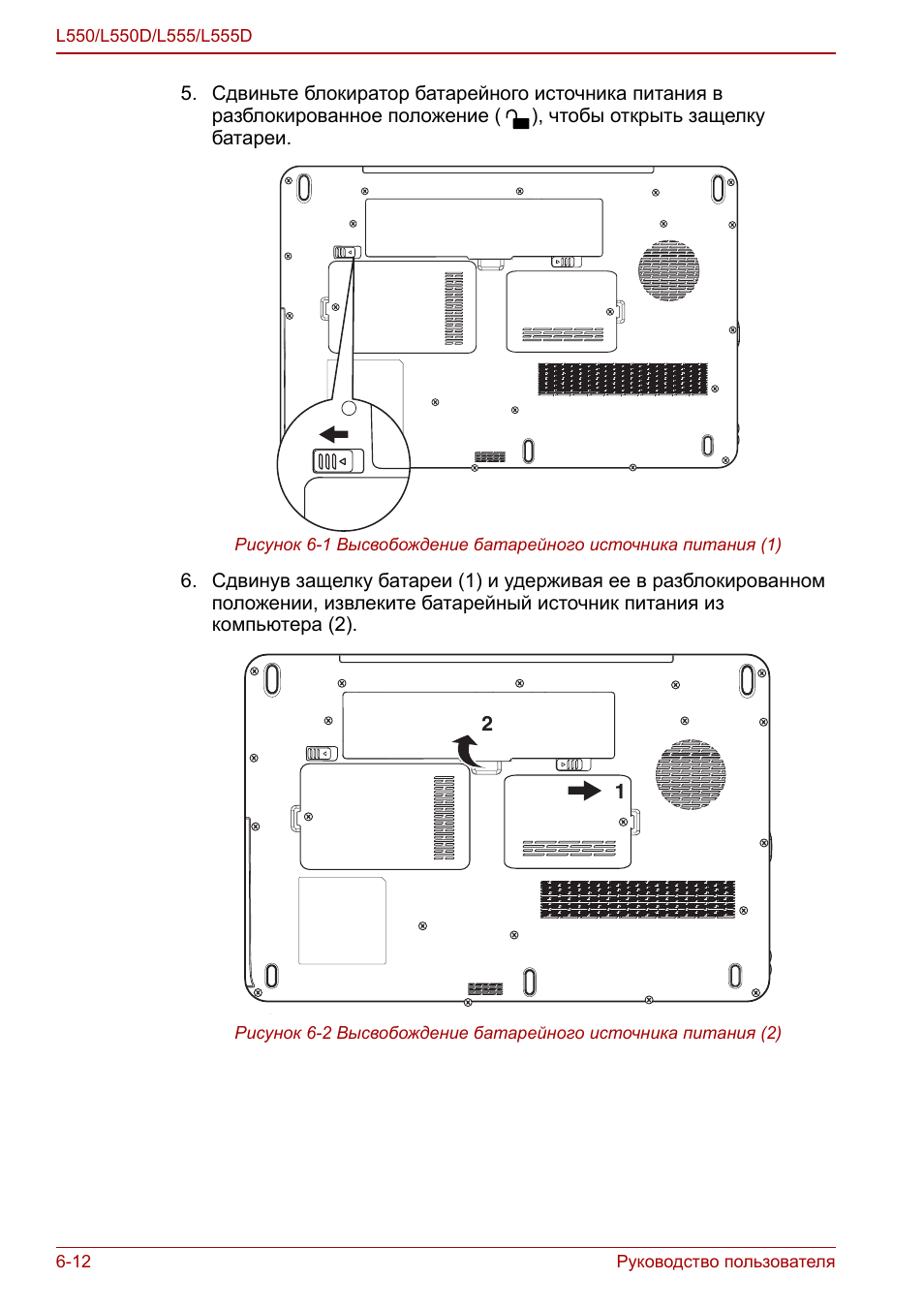

5. Сдвиньте блокиратор батарейного источника питания в

разблокированное положение (

), чтобы открыть защелку

батареи.

Рисунок 6-1 Высвобождение батарейного источника питания (1)

6. Сдвинув защелку батареи (1) и удерживая ее в разблокированном

положении, извлеките батарейный источник питания из

компьютера (2).

Рисунок 6-2 Высвобождение батарейного источника питания (2)

2

1
