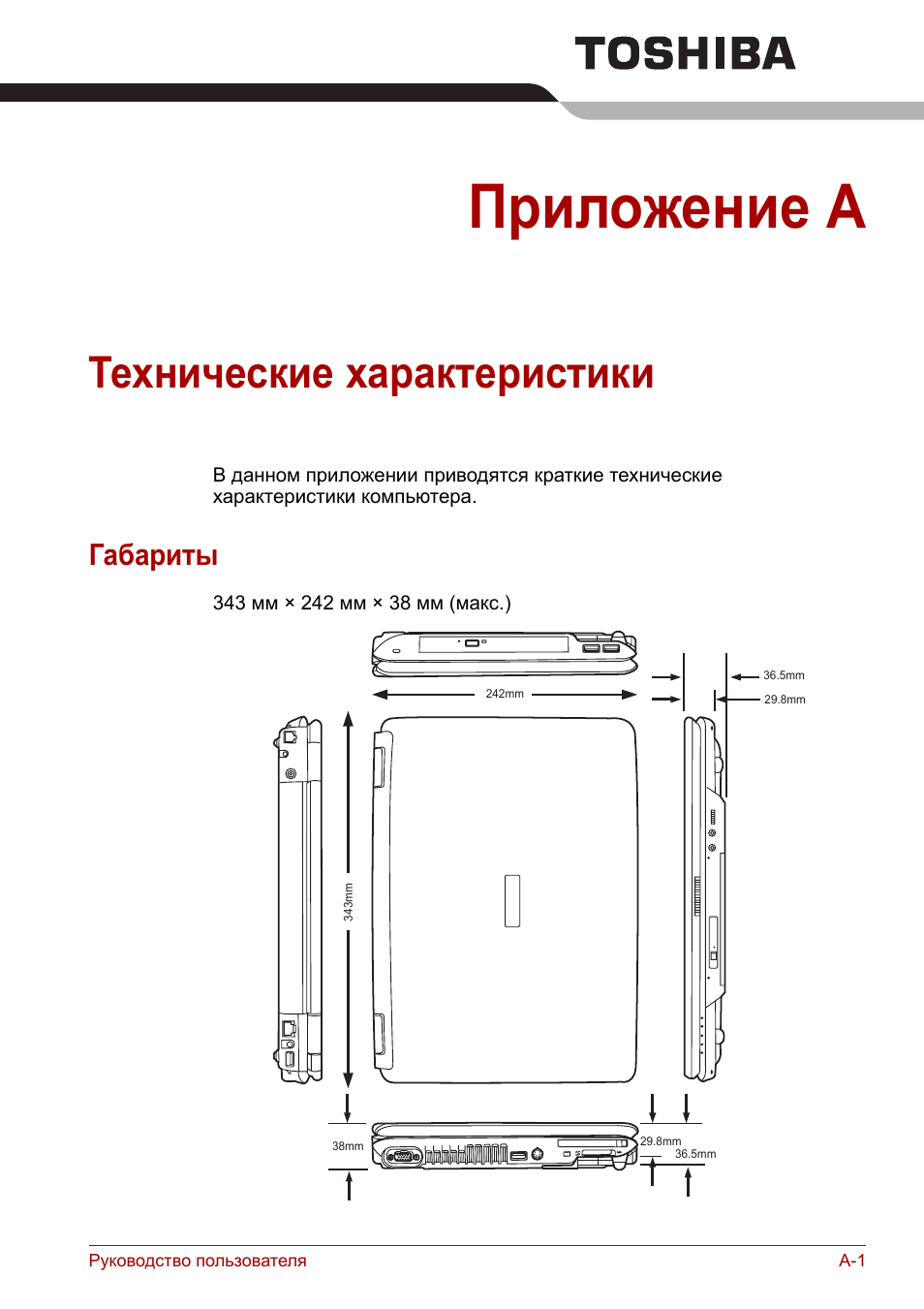

Приложение A

Технические характеристики

В данном приложении приводятся краткие технические

характеристики компьютера.

Габариты

343 мм × 242 мм × 38 мм (макс.)

242mm

29.8mm

29.8mm

38mm

36.5mm

36.5mm

m

m3

43

Руководство пользователя

A-2

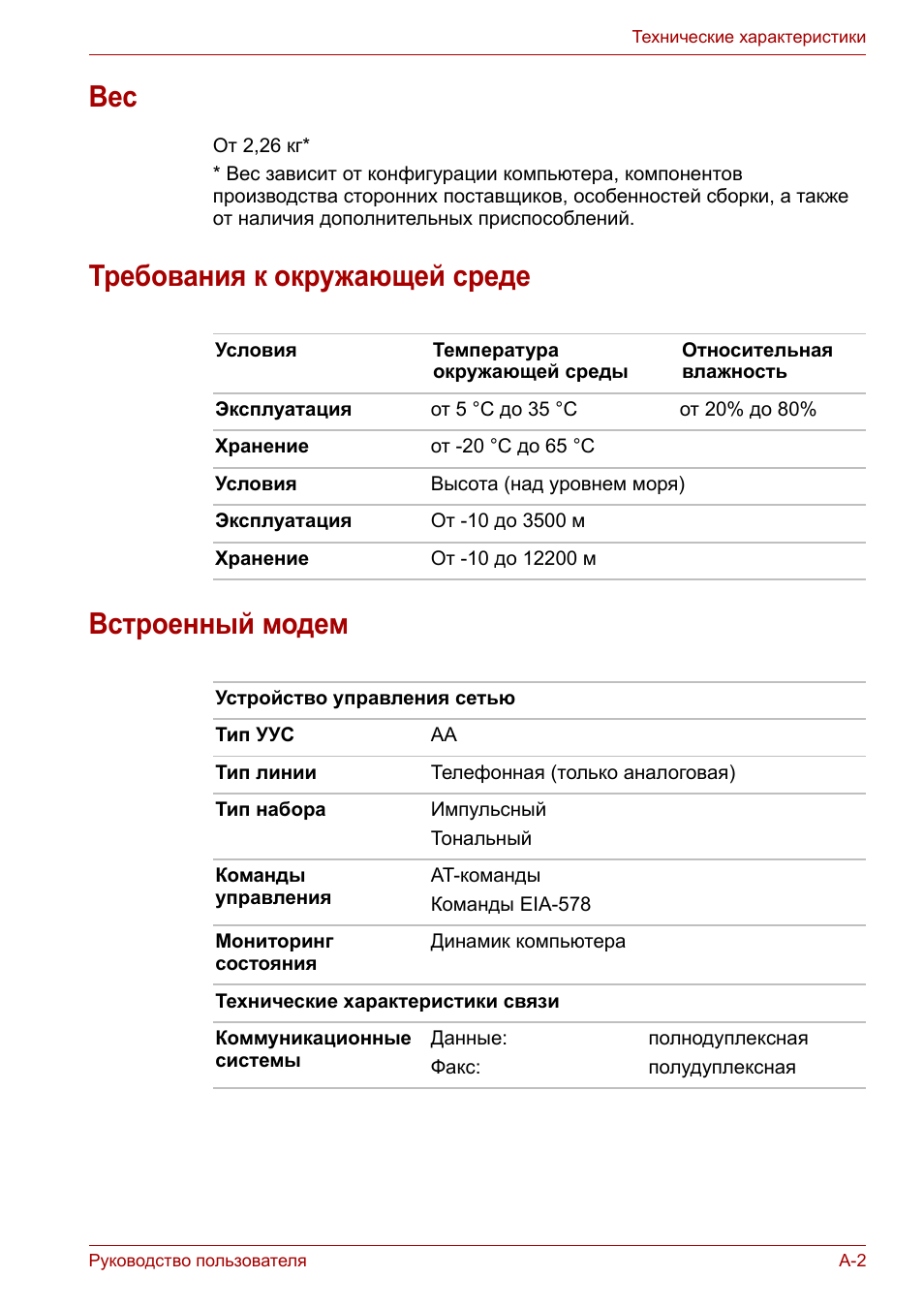

Технические характеристики

Вес

От 2,26 кг*
* Вес зависит от конфигурации компьютера, компонентов

производства сторонних поставщиков, особенностей сборки, а также

от наличия дополнительных приспособлений.

Требования к окружающей среде

Встроенный модем

Условия

Температура

окружающей среды

Относительная

влажность

Эксплуатация

от 5 °C до 35 °C

от 20% до 80%

Хранение

от -20 °C до 65 °C

Условия

Высота (над уровнем моря)

Эксплуатация

От -10 до 3500 м

Хранение

От -10 до 12200 м

Устройство управления сетью

Тип УУС

AA

Тип линии

Телефонная (только аналоговая)

Тип набора

Импульсный
Тональный

Команды

управления

AT-команды
Команды EIA-578

Мониторинг

состояния

Динамик компьютера

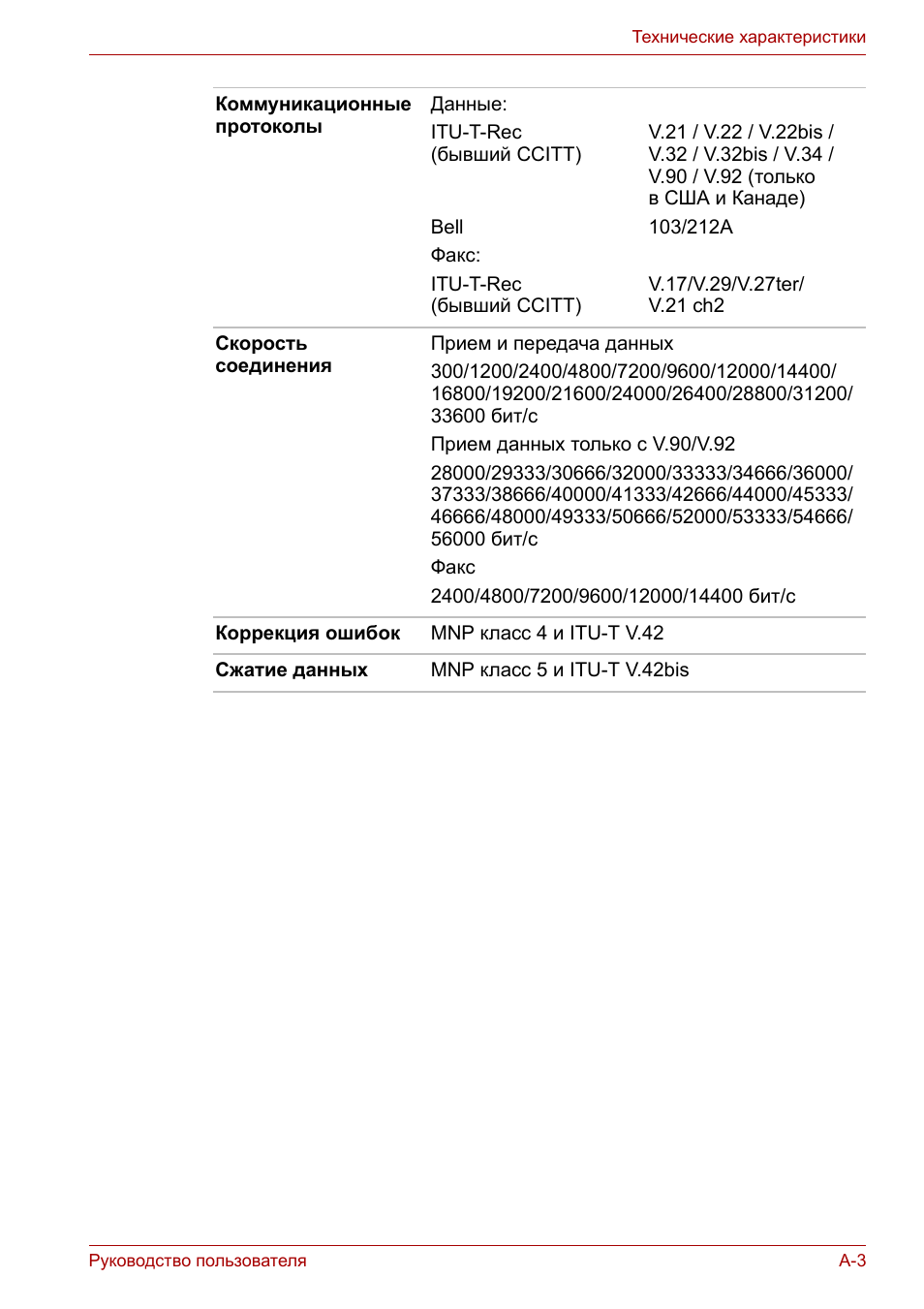

Технические характеристики связи

Коммуникационные

системы

Данные:
Факс:

полнодуплексная
полудуплексная

Руководство пользователя

A-3

Технические характеристики

Коммуникационные

протоколы

Данные:
ITU-T-Rec

(бывший CCITT)

Bell
Факс:
ITU-T-Rec

(бывший CCITT)

V.21 / V.22 / V.22bis /

V.32 / V.32bis / V.34 /

V.90 / V.92 (только

в США и Канаде)
103/212A

V.17/V.29/V.27ter/

V.21 ch2

Скорость

соединения

Прием и передача данных
300/1200/2400/4800/7200/9600/12000/14400/

16800/19200/21600/24000/26400/28800/31200/

33600 бит/с
Прием данных только с V.90/V.92
28000/29333/30666/32000/33333/34666/36000/

37333/38666/40000/41333/42666/44000/45333/

46666/48000/49333/50666/52000/53333/54666/

56000 бит/с
Факс
2400/4800/7200/9600/12000/14400 бит/с

Коррекция ошибок

MNP класс 4 и ITU-T V.42

Сжатие данных

MNP класс 5 и ITU-T V.42bis

Руководство пользователя

B-1

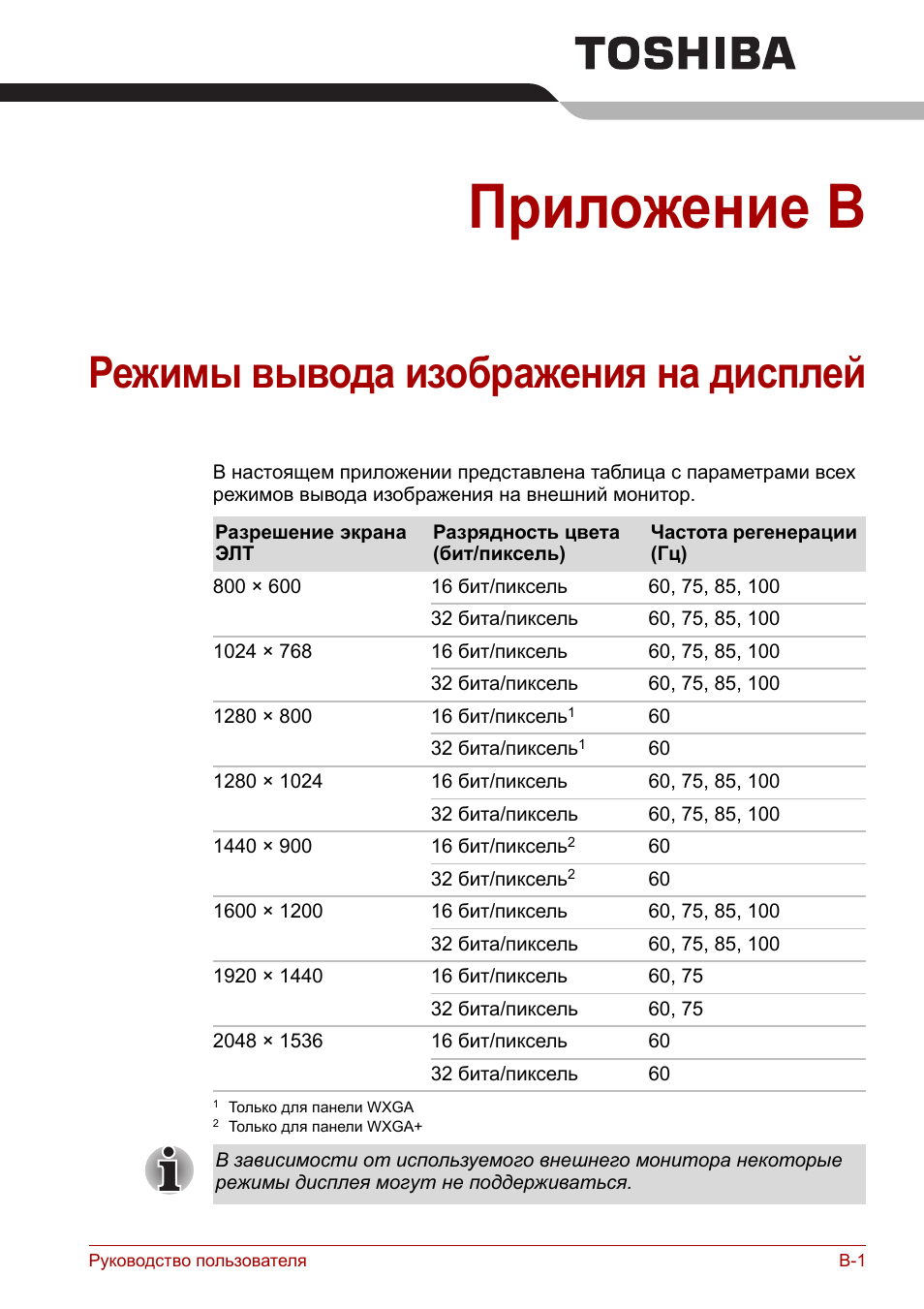

Приложение B

Режимы вывода изображения на дисплей

В настоящем приложении представлена таблица с параметрами всех

режимов вывода изображения на внешний монитор.

1

Только для панели WXGA

2

Только для панели WXGA+

Разрешение экрана

ЭЛТ

Разрядность цвета

(бит/пиксель)

Частота регенерации

(Гц)

800 × 600

16 бит/пиксель

60, 75, 85, 100

32 бита/пиксель

60, 75, 85, 100

1024 × 768

16 бит/пиксель

60, 75, 85, 100

32 бита/пиксель

60, 75, 85, 100

1280 × 800

16 бит/пиксель

1

60

32 бита/пиксель

1

60

1280 × 1024

16 бит/пиксель

60, 75, 85, 100

32 бита/пиксель

60, 75, 85, 100

1440 × 900

16 бит/пиксель

2

60

32 бит/пиксель

2

60

1600 × 1200

16 бит/пиксель

60, 75, 85, 100

32 бита/пиксель

60, 75, 85, 100

1920 × 1440

16 бит/пиксель

60, 75

32 бита/пиксель

60, 75

2048 × 1536

16 бит/пиксель

60

32 бита/пиксель

60

В зависимости от используемого внешнего монитора некоторые

режимы дисплея могут не поддерживаться.

Руководство пользователя

B-2

Режимы вывода изображения на дисплей

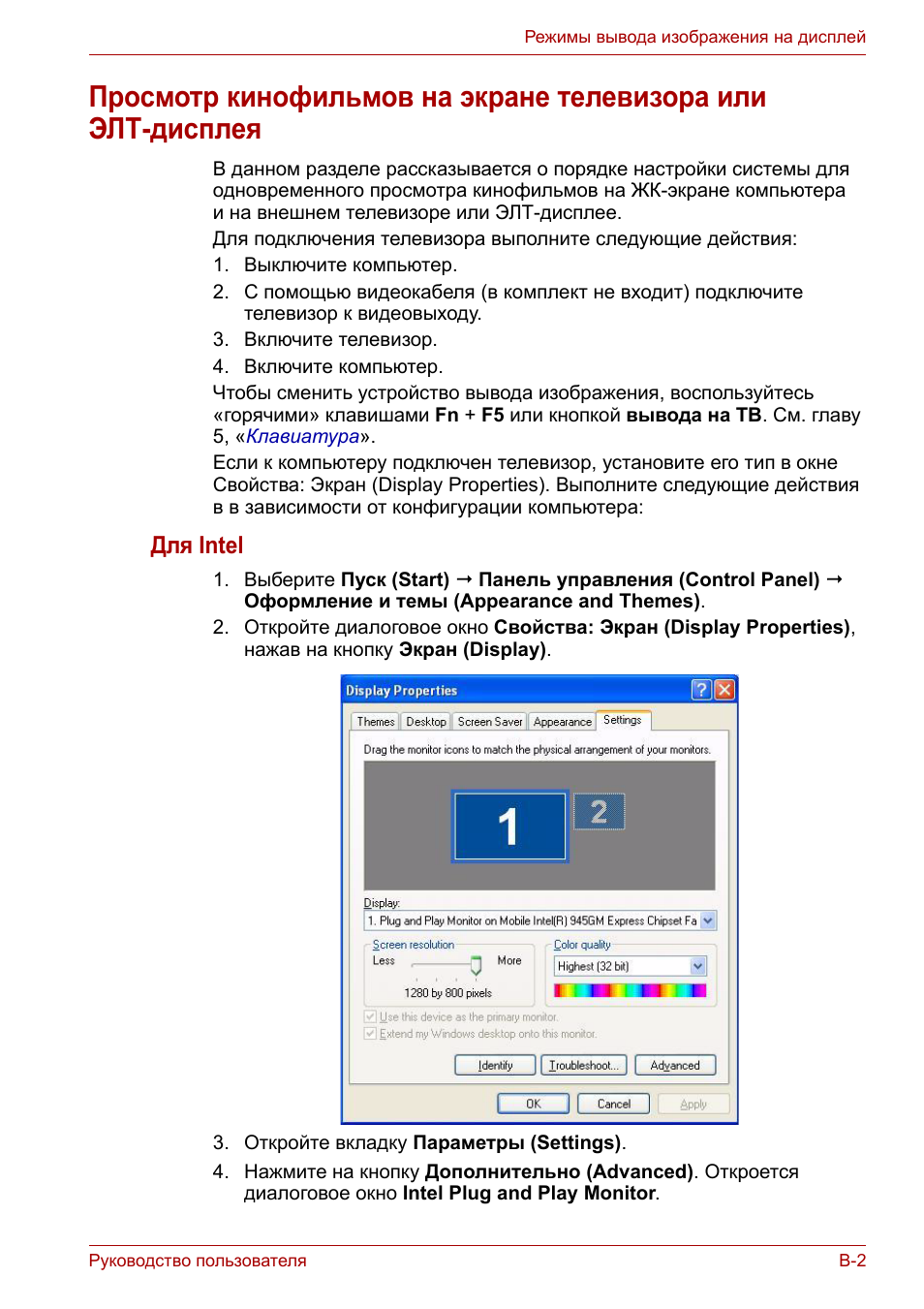

Просмотр кинофильмов на экране телевизора или

ЭЛТ-дисплея

В данном разделе рассказывается о порядке настройки системы для

одновременного просмотра кинофильмов на ЖК-экране компьютера

и на внешнем телевизоре или ЭЛТ-дисплее.
Для подключения телевизора выполните следующие действия:
1. Выключите компьютер.
2. С помощью видеокабеля (в комплект не входит) подключите

телевизор к видеовыходу.

3. Включите телевизор.
4. Включите компьютер.
Чтобы сменить устройство вывода изображения, воспользуйтесь

«горячими» клавишами Fn + F5 или кнопкой вывода на ТВ. См. главу

5, «

Клавиатура

».

Если к компьютеру подключен телевизор, установите его тип в окне

Свойства: Экран (Display Properties). Выполните следующие действия

в в зависимости от конфигурации компьютера:

Для Intel

1. Выберите Пуск (Start) Панель управления (Control Panel)

Оформление и темы (Appearance and Themes).

2. Откройте диалоговое окно Свойства: Экран (Display Properties),

нажав на кнопку Экран (Display).

3. Откройте вкладку Параметры (Settings).
4. Нажмите на кнопку Дополнительно (Advanced). Откроется

диалоговое окно Intel Plug and Play Monitor.

Руководство пользователя

B-3

Режимы вывода изображения на дисплей

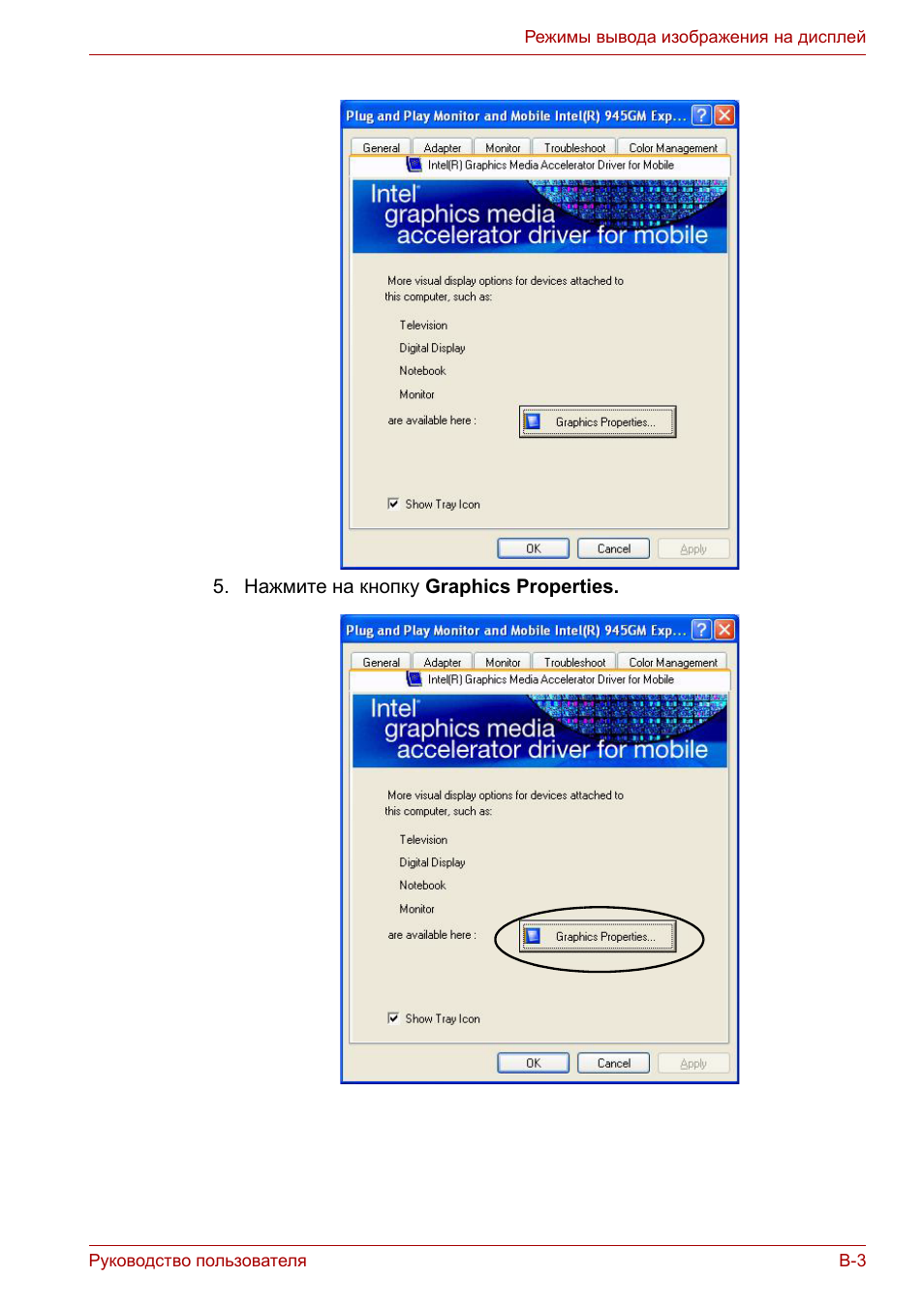

5. Нажмите на кнопку Graphics Properties.

Руководство пользователя

B-4

Режимы вывода изображения на дисплей

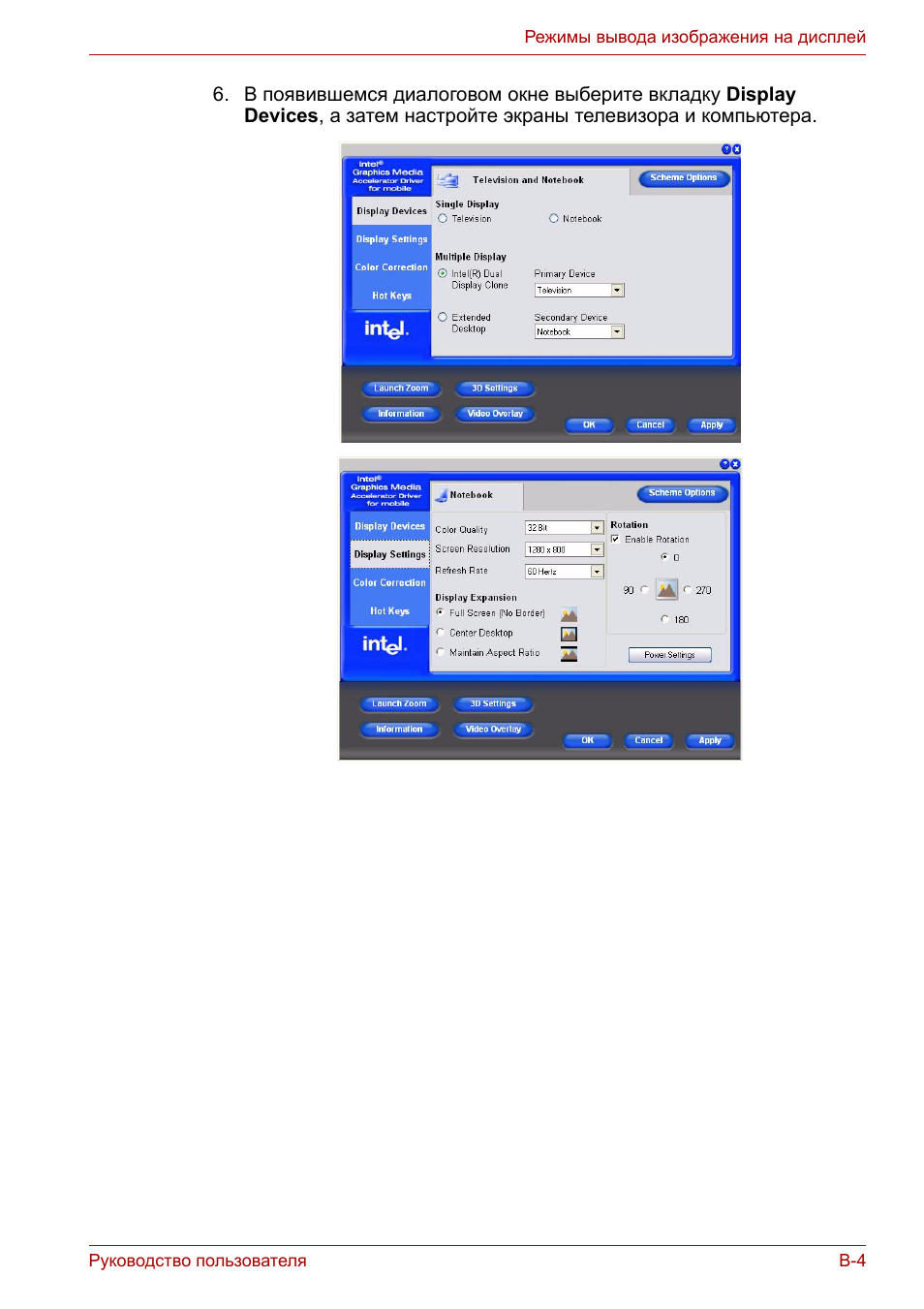

6. В появившемся диалоговом окне выберите вкладку Display

Devices, а затем настройте экраны телевизора и компьютера.

Руководство пользователя

B-5

Режимы вывода изображения на дисплей

Для ATI

1. Выберите Пуск (Start) Панель управления (Control Panel)

Оформление и темы (Appearance and Themes).

2. Откройте диалоговое окно Свойства: Экран (Display Properties),

нажав на кнопку Экран (Display).

3. Откройте вкладку Параметры (Settings).
4. Нажмите на кнопку ATI Catalyst Control Center.

5. Настройте экраны телевизора и компьютера.

Руководство пользователя

C-1

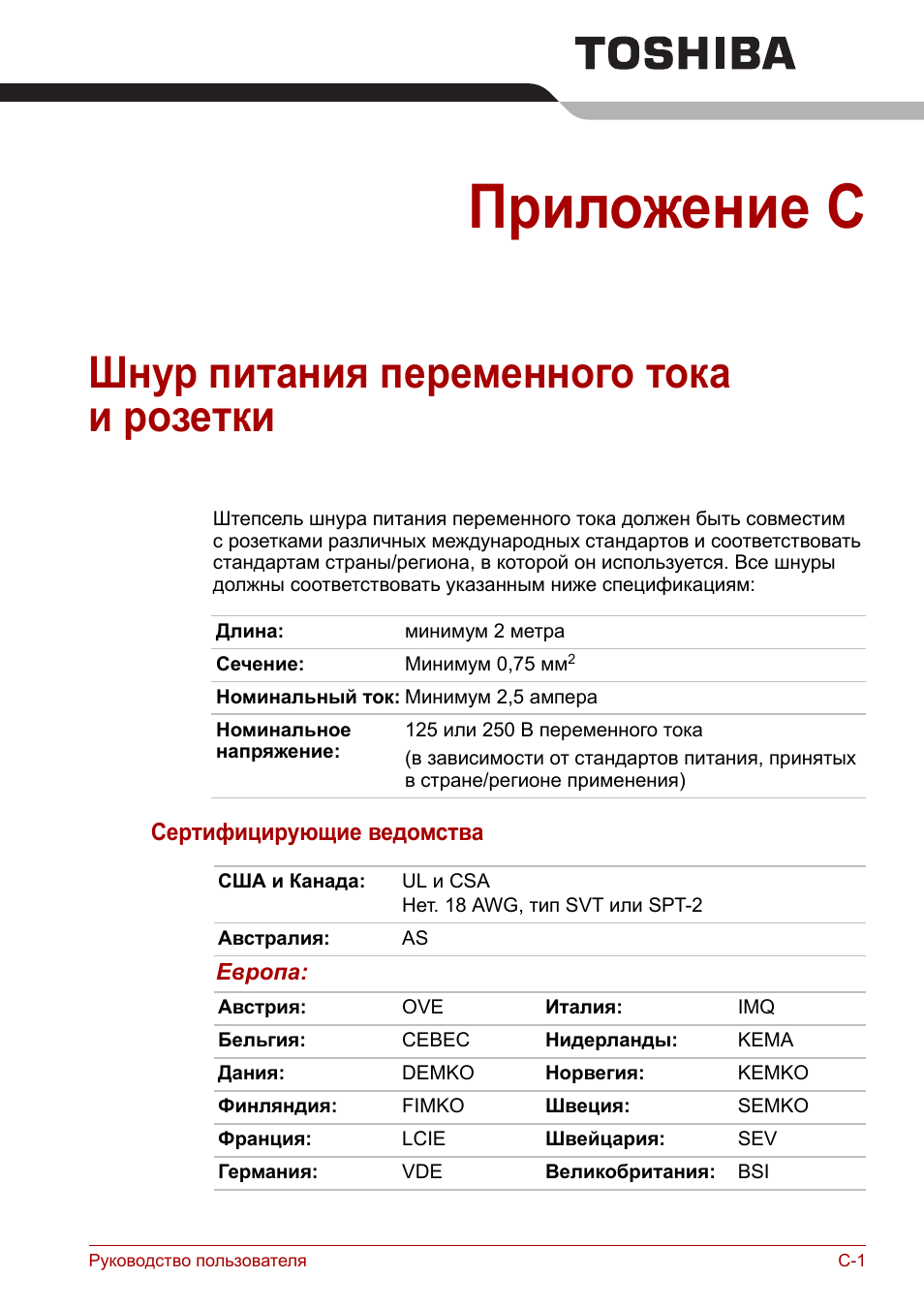

Приложение C

Шнур питания переменного тока

и розетки

Штепсель шнура питания переменного тока должен быть совместим

с розетками различных международных стандартов и соответствовать

стандартам страны/региона, в которой он используется. Все шнуры

должны соответствовать указанным ниже спецификациям:

Сертифицирующие ведомства

Длина:

минимум 2 метра

Сечение:

Минимум 0,75 мм

2

Номинальный ток: Минимум 2,5 ампера
Номинальное

напряжение:

125 или 250 В переменного тока
(в зависимости от стандартов питания, принятых

в стране/регионе применения)

США и Канада:

UL и CSA
Нет. 18 AWG, тип SVT или SPT-2

Австралия:

AS

Европа:

Австрия:

OVE

Италия:

IMQ

Бельгия:

CEBEC

Нидерланды:

KEMA

Дания:

DEMKO

Норвегия:

KEMKO

Финляндия:

FIMKO

Швеция:

SEMKO

Франция:

LCIE

Швейцария:

SEV

Германия:

VDE

Великобритания: BSI

Руководство пользователя

C-2

Шнур питания переменного тока и розетки

Шнуры питания, предназначенные для Западной Европы, должны

состоять из двух жил, принадлежать к типу VDE и отвечать спецификации

H05VVH2-F или H03VVH2-F. Трехжильные шнуры питания должны

принадлежать к типу VDE и отвечать спецификации H05VV-F.
В США и Канаде шнуры питания должны быть оснащены

двухконтактной вилкой типа 2-15P (250 В) или 1-15P (125 В), или

трехконтактной вилкой типа 6-15P (250 В) или 5-15P (125 В) как

указано Ш Национальном электротехническом кодексе США и части II

Электротехнического кодекса Канады.

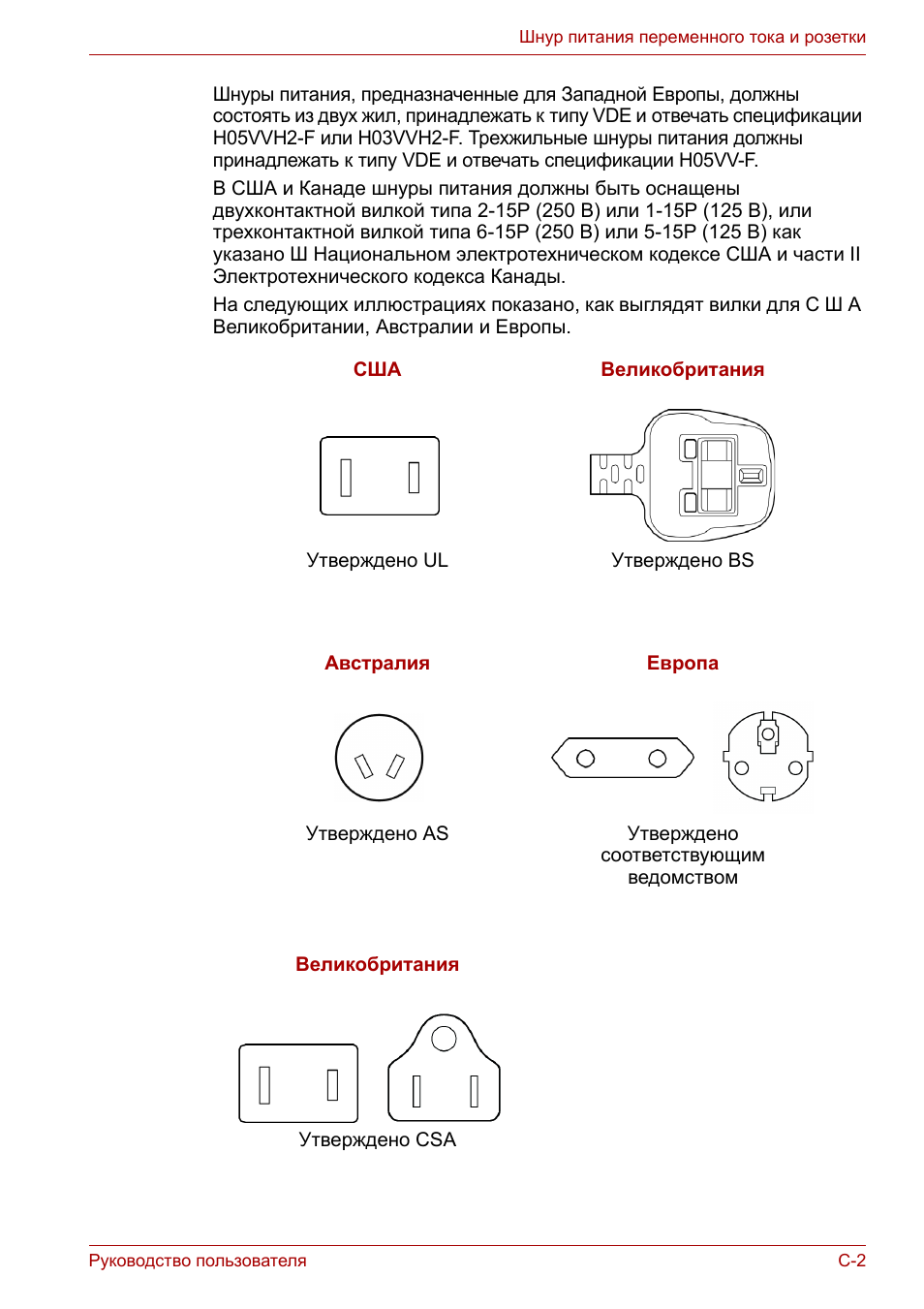

На следующих иллюстрациях показано, как выглядят вилки для С Ш А

Великобритании, Австралии и Европы.

США

Великобритания

Утверждено UL

Утверждено BS

Австралия

Утверждено AS

Утверждено

соответствующим

ведомством

Великобритания

Утверждено CSA

Европа
