Внешний монитор, Телевизор, Внешний монитор -10 телевизор -10

Руководство пользователя

8-10

Дополнительные устройства

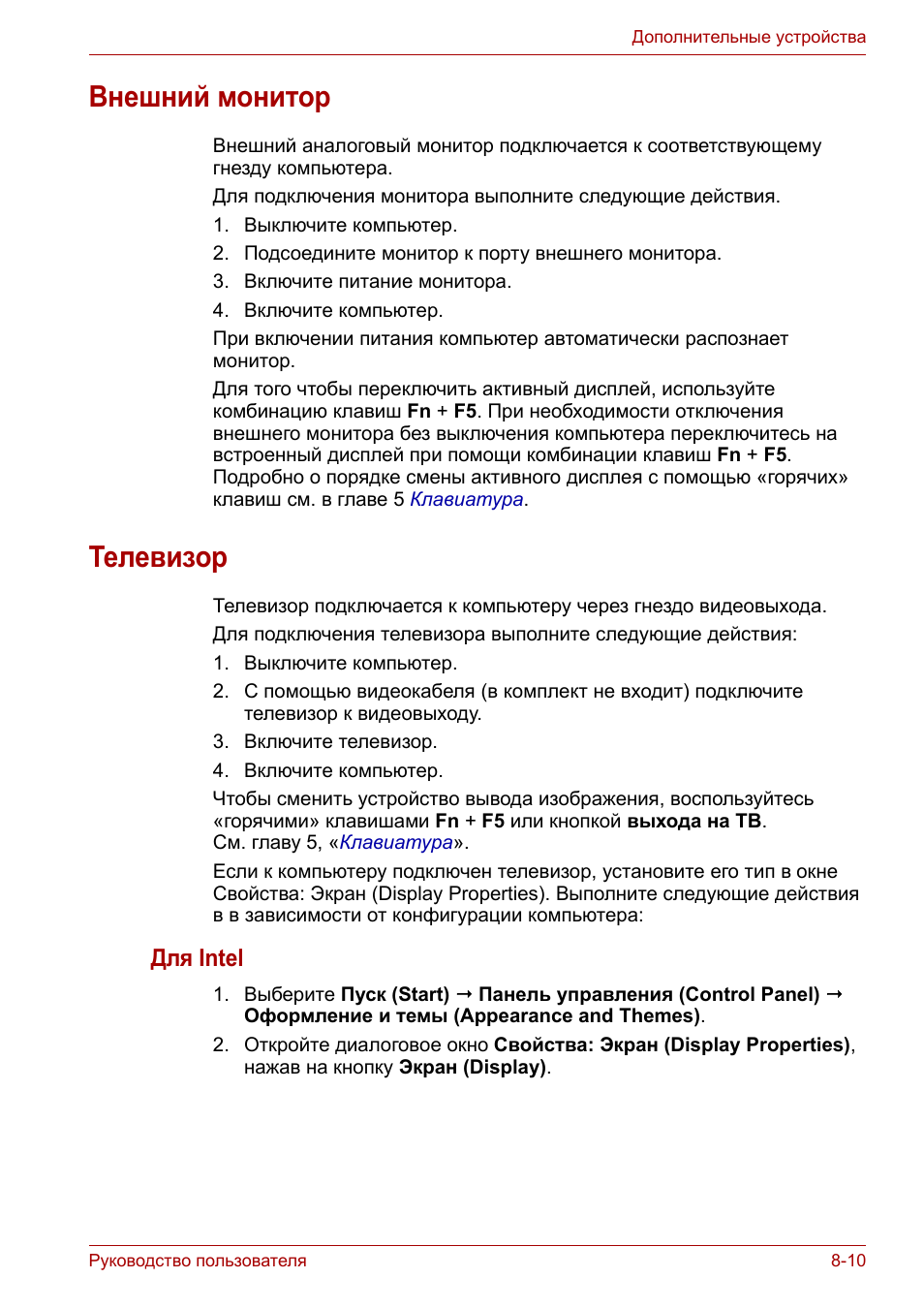

Внешний монитор

Внешний аналоговый монитор подключается к соответствующему

гнезду компьютера.
Для подключения монитора выполните следующие действия.
1. Выключите компьютер.
2. Подсоедините монитор к порту внешнего монитора.
3. Включите питание монитора.
4. Включите компьютер.
При включении питания компьютер автоматически распознает

монитор.
Для того чтобы переключить активный дисплей, используйте

комбинацию клавиш Fn + F5. При необходимости отключения

внешнего монитора без выключения компьютера переключитесь на

встроенный дисплей при помощи комбинации клавиш Fn + F5.

Подробно о порядке смены активного дисплея с помощью «горячих»

клавиш см. в главе 5

Клавиатура

.

Телевизор

Телевизор подключается к компьютеру через гнездо видеовыхода.
Для подключения телевизора выполните следующие действия:
1. Выключите компьютер.
2. С помощью видеокабеля (в комплект не входит) подключите

телевизор к видеовыходу.

3. Включите телевизор.
4. Включите компьютер.
Чтобы сменить устройство вывода изображения, воспользуйтесь

«горячими» клавишами Fn + F5 или кнопкой выхода на ТВ.

См. главу 5, «

Клавиатура

».

Если к компьютеру подключен телевизор, установите его тип в окне

Свойства: Экран (Display Properties). Выполните следующие действия

в в зависимости от конфигурации компьютера:

Для Intel

1. Выберите Пуск (Start) Панель управления (Control Panel)

Оформление и темы (Appearance and Themes).

2. Откройте диалоговое окно Свойства: Экран (Display Properties),

нажав на кнопку Экран (Display).

Руководство пользователя

8-11

Дополнительные устройства

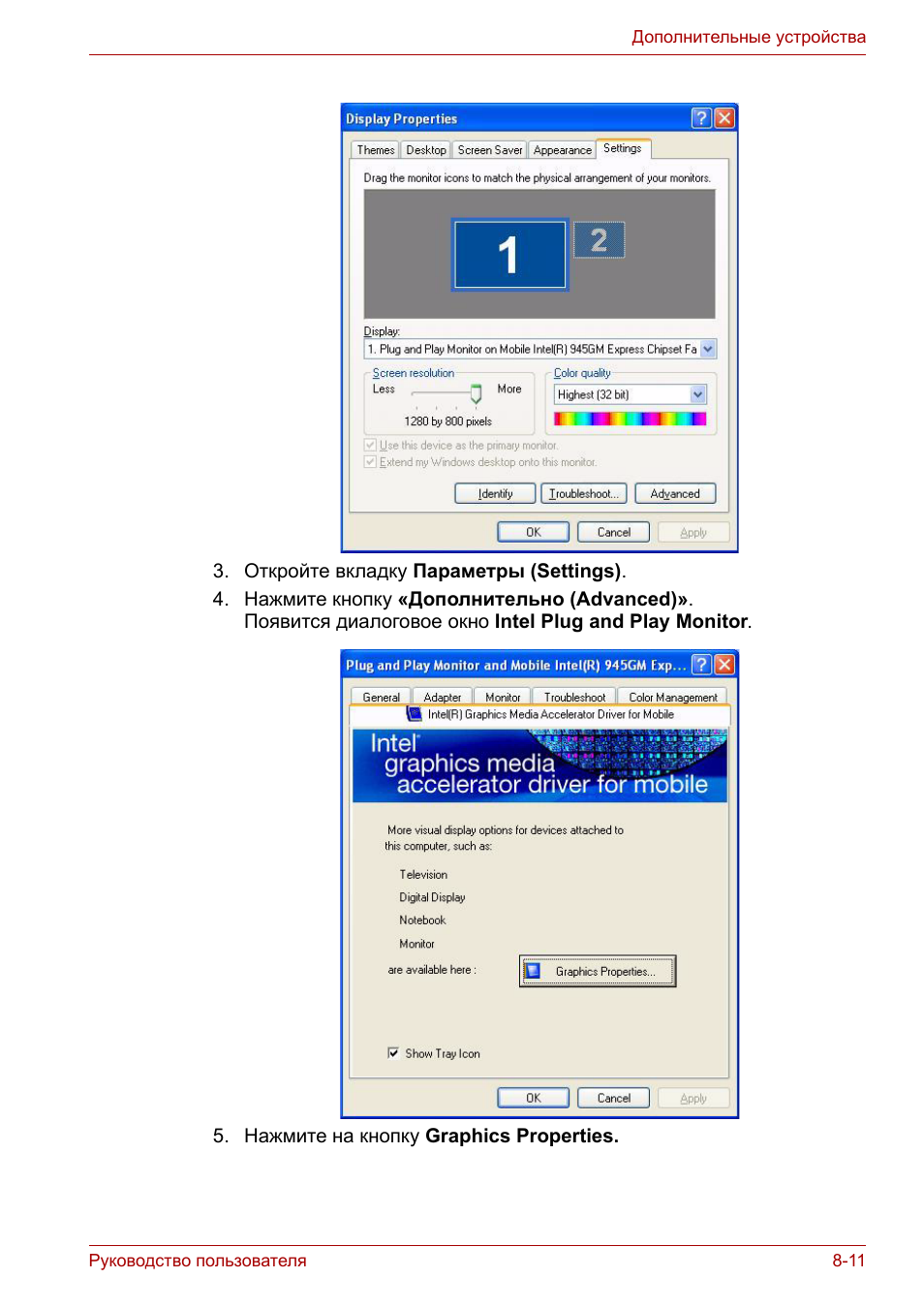

3. Откройте вкладку Параметры (Settings).
4. Нажмите кнопку «Дополнительно (Advanced)».

Появится диалоговое окно Intel Plug and Play Monitor.

5. Нажмите на кнопку Graphics Properties.

Руководство пользователя

8-12

Дополнительные устройства

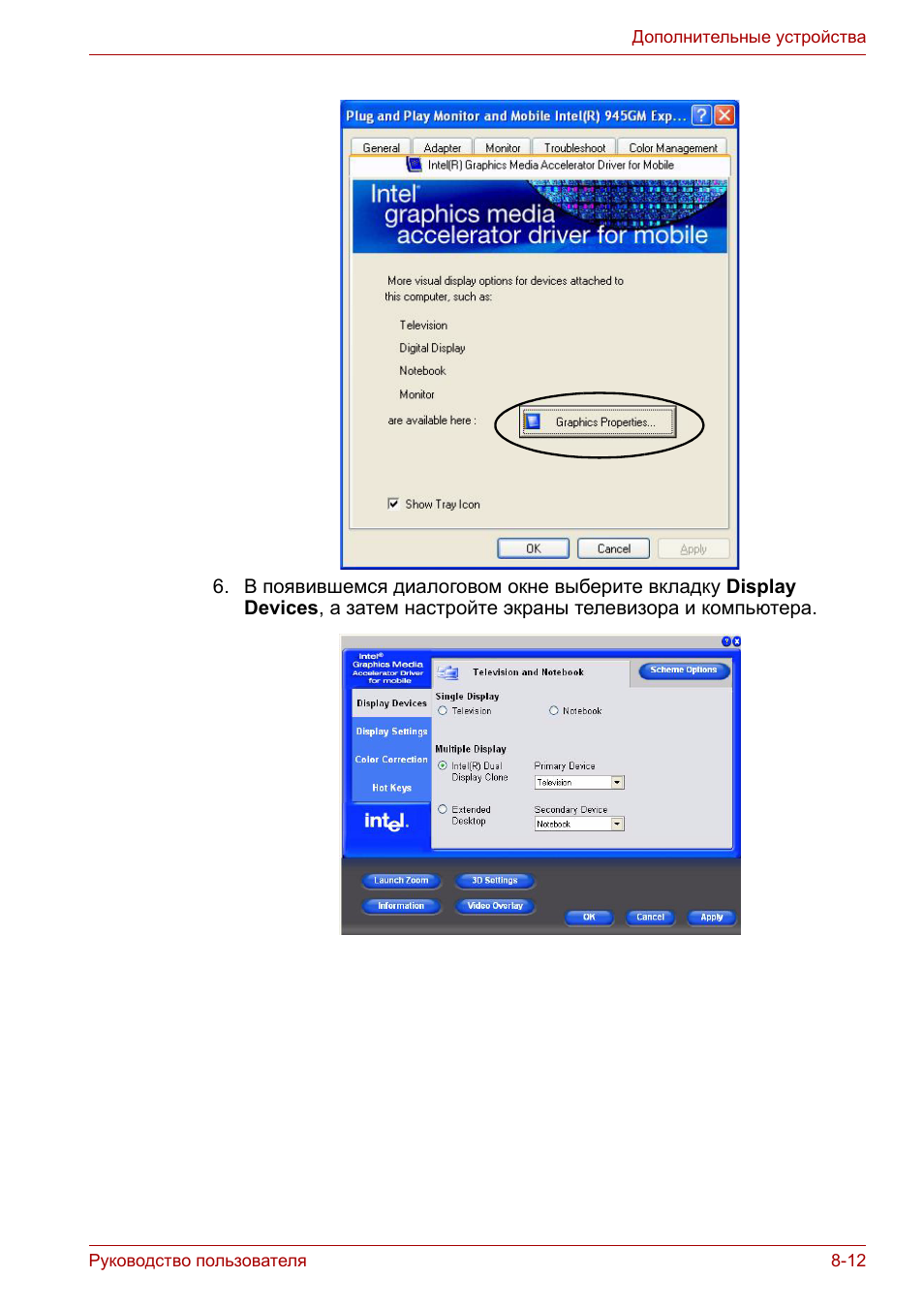

6. В появившемся диалоговом окне выберите вкладку Display

Devices, а затем настройте экраны телевизора и компьютера.

Руководство пользователя

8-13

Дополнительные устройства

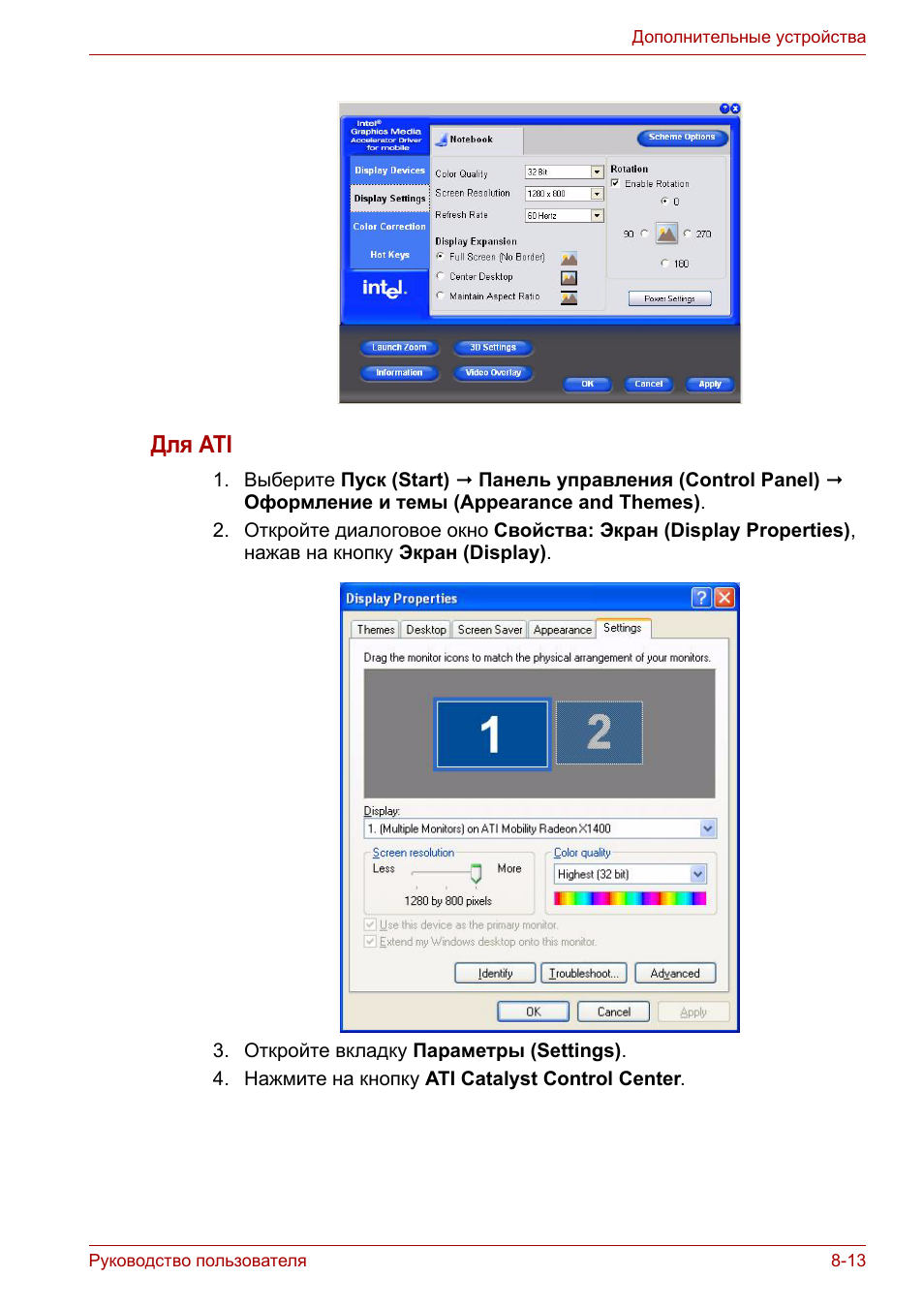

Для ATI

1. Выберите Пуск (Start) Панель управления (Control Panel)

Оформление и темы (Appearance and Themes).

2. Откройте диалоговое окно Свойства: Экран (Display Properties),

нажав на кнопку Экран (Display).

3. Откройте вкладку Параметры (Settings).
4. Нажмите на кнопку ATI Catalyst Control Center.

Руководство пользователя

8-14

Дополнительные устройства

5. Настройте экраны телевизора и компьютера.

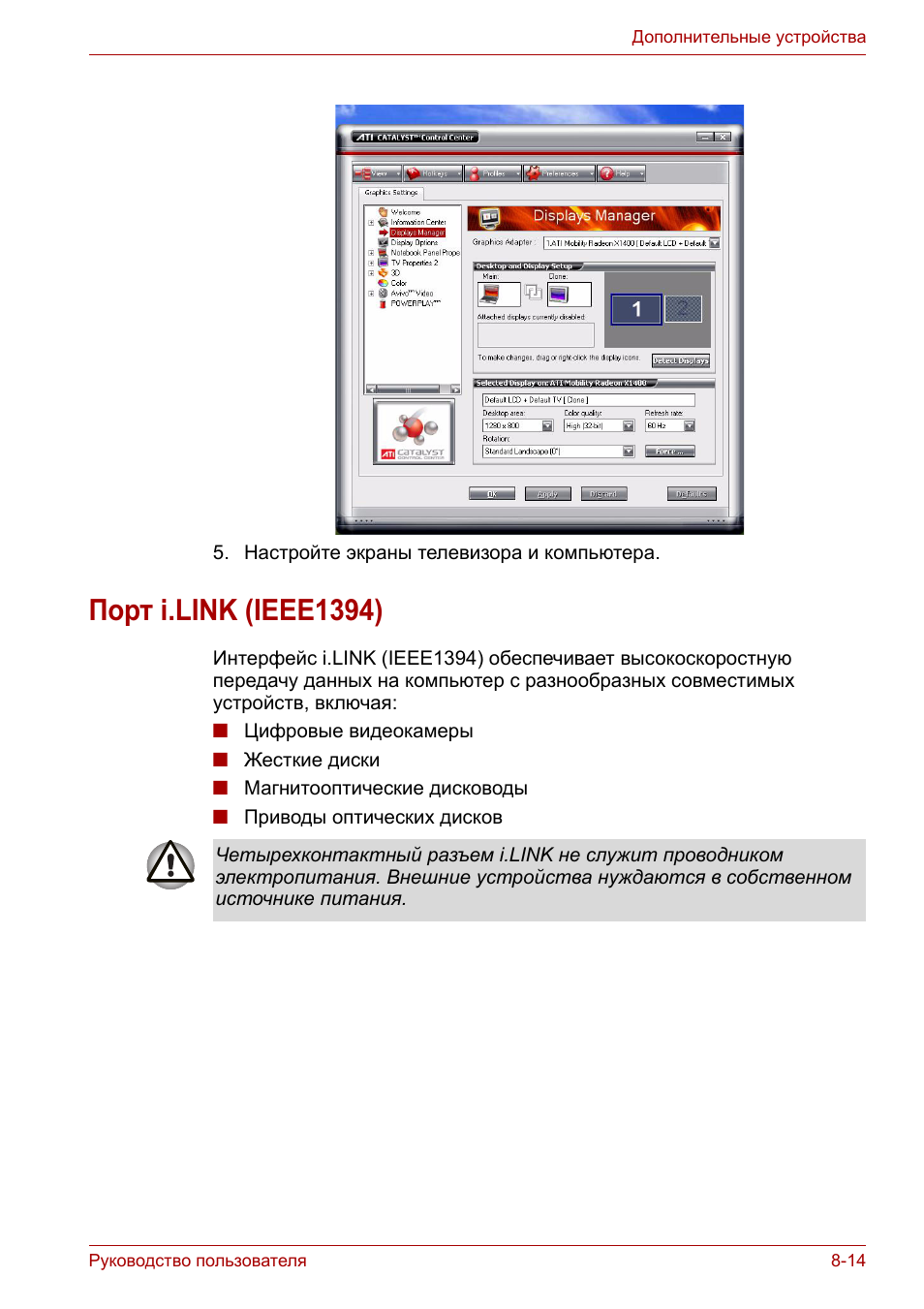

Порт i.LINK (IEEE1394)

Интерфейс i.LINK (IEEE1394) обеспечивает высокоскоростную

передачу данных на компьютер с разнообразных совместимых

устройств, включая:

■

Цифровые видеокамеры

■

Жесткие диски

■

Магнитооптические дисководы

■

Приводы оптических дисков

Четырехконтактный разъем i.LINK не служит проводником

электропитания. Внешние устройства нуждаются в собственном

источнике питания.

Руководство пользователя

8-15

Дополнительные устройства

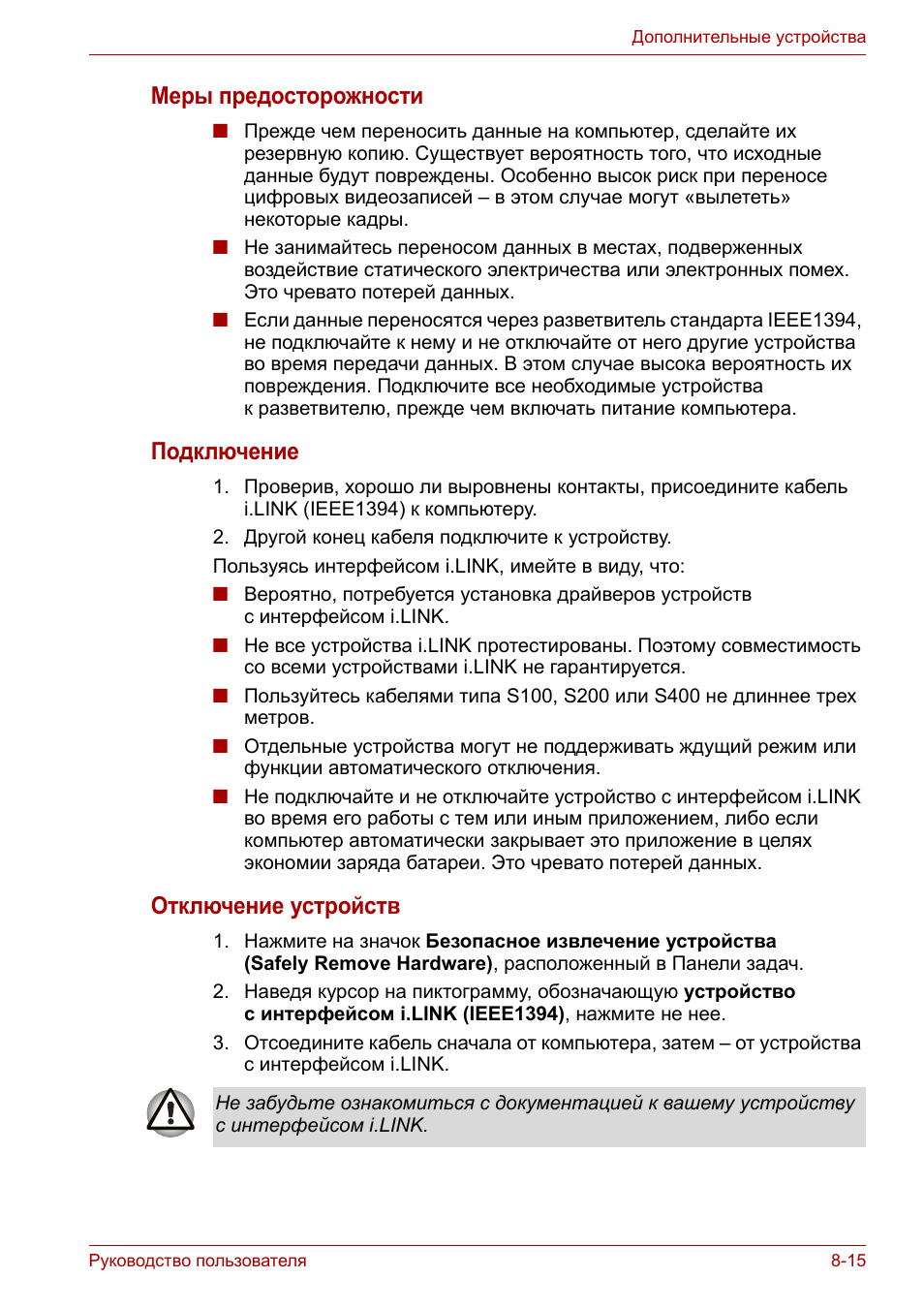

Меры предосторожности

■

Прежде чем переносить данные на компьютер, сделайте их

резервную копию. Существует вероятность того, что исходные

данные будут повреждены. Особенно высок риск при переносе

цифровых видеозаписей – в этом случае могут «вылететь»

некоторые кадры.

■

Не занимайтесь переносом данных в местах, подверженных

воздействие статического электричества или электронных помех.

Это чревато потерей данных.

■

Если данные переносятся через разветвитель стандарта IEEE1394,

не подключайте к нему и не отключайте от него другие устройства

во время передачи данных. В этом случае высока вероятность их

повреждения. Подключите все необходимые устройства

к разветвителю, прежде чем включать питание компьютера.

Подключение

1. Проверив, хорошо ли выровнены контакты, присоедините кабель

i.LINK (IEEE1394) к компьютеру.

2. Другой конец кабеля подключите к устройству.
Пользуясь интерфейсом i.LINK, имейте в виду, что:

■

Вероятно, потребуется установка драйверов устройств

с интерфейсом i.LINK.

■

Не все устройства i.LINK протестированы. Поэтому совместимость

со всеми устройствами i.LINK не гарантируется.

■

Пользуйтесь кабелями типа S100, S200 или S400 не длиннее трех

метров.

■

Отдельные устройства могут не поддерживать ждущий режим или

функции автоматического отключения.

■

Не подключайте и не отключайте устройство с интерфейсом i.LINK

во время его работы с тем или иным приложением, либо если

компьютер автоматически закрывает это приложение в целях

экономии заряда батареи. Это чревато потерей данных.

Отключение устройств

1. Нажмите на значок Безопасное извлечение устройства

(Safely Remove Hardware), расположенный в Панели задач.

2. Наведя курсор на пиктограмму, обозначающую устройство

с интерфейсом i.LINK (IEEE1394), нажмите не нее.

3. Отсоедините кабель сначала от компьютера, затем – от устройства

с интерфейсом i.LINK.

Не забудьте ознакомиться с документацией к вашему устройству

с интерфейсом i.LINK.

Руководство пользователя

8-16

Дополнительные устройства

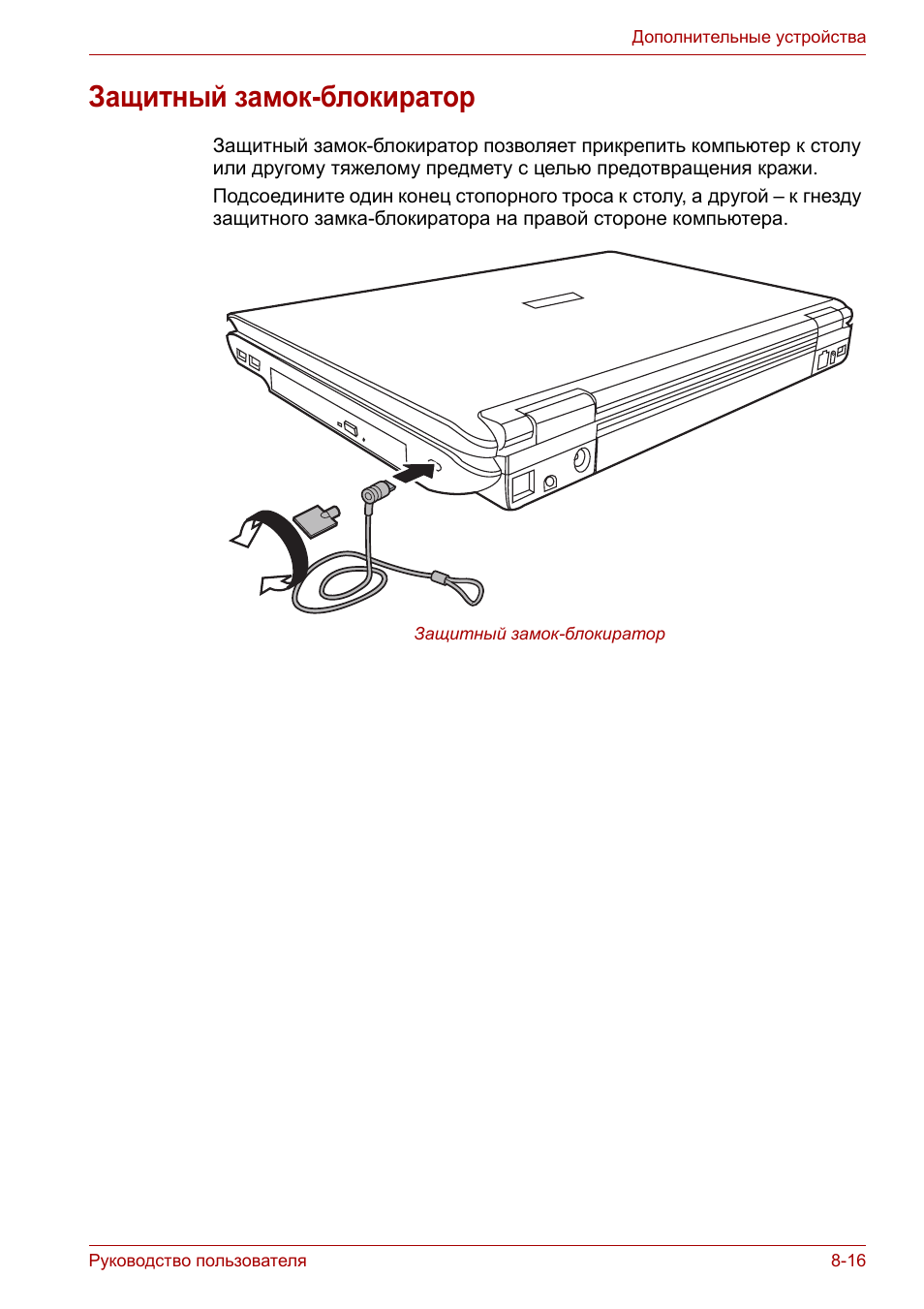

Защитный замок-блокиратор

Защитный замок-блокиратор позволяет прикрепить компьютер к столу

или другому тяжелому предмету с целью предотвращения кражи.
Подсоедините один конец стопорного троса к столу, а другой – к гнезду

защитного замка-блокиратора на правой стороне компьютера.

Защитный замок-блокиратор

Руководство пользователя

9-1

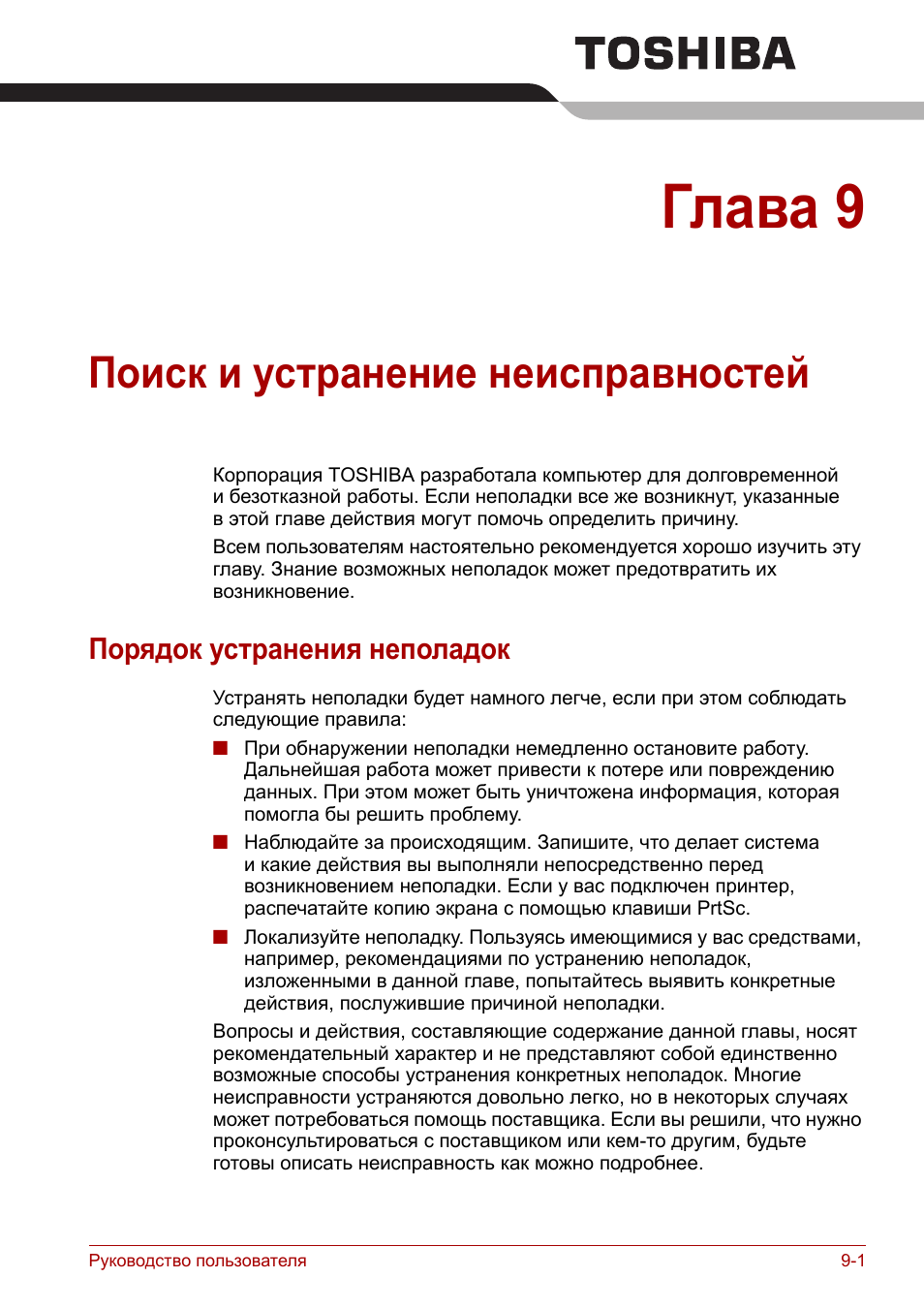

Глава 9

Поиск и устранение неисправностей

Корпорация TOSHIBA разработала компьютер для долговременной

и безотказной работы. Если неполадки все же возникнут, указанные

в этой главе действия могут помочь определить причину.
Всем пользователям настоятельно рекомендуется хорошо изучить эту

главу. Знание возможных неполадок может предотвратить их

возникновение.

Порядок устранения неполадок

Устранять неполадки будет намного легче, если при этом соблюдать

следующие правила:

■

При обнаружении неполадки немедленно остановите работу.

Дальнейшая работа может привести к потере или повреждению

данных. При этом может быть уничтожена информация, которая

помогла бы решить проблему.

■

Наблюдайте за происходящим. Запишите, что делает система

и какие действия вы выполняли непосредственно перед

возникновением неполадки. Если у вас подключен принтер,

распечатайте копию экрана с помощью клавиши PrtSc.

■

Локализуйте неполадку. Пользуясь имеющимися у вас средствами,

например, рекомендациями по устранению неполадок,

изложенными в данной главе, попытайтесь выявить конкретные

действия, послужившие причиной неполадки.

Вопросы и действия, составляющие содержание данной главы, носят

рекомендательный характер и не представляют собой единственно

возможные способы устранения конкретных неполадок. Многие

неисправности устраняются довольно легко, но в некоторых случаях

может потребоваться помощь поставщика. Если вы решили, что нужно

проконсультироваться с поставщиком или кем-то другим, будьте

готовы описать неисправность как можно подробнее.

Руководство пользователя

9-2

Поиск и устранение неисправностей

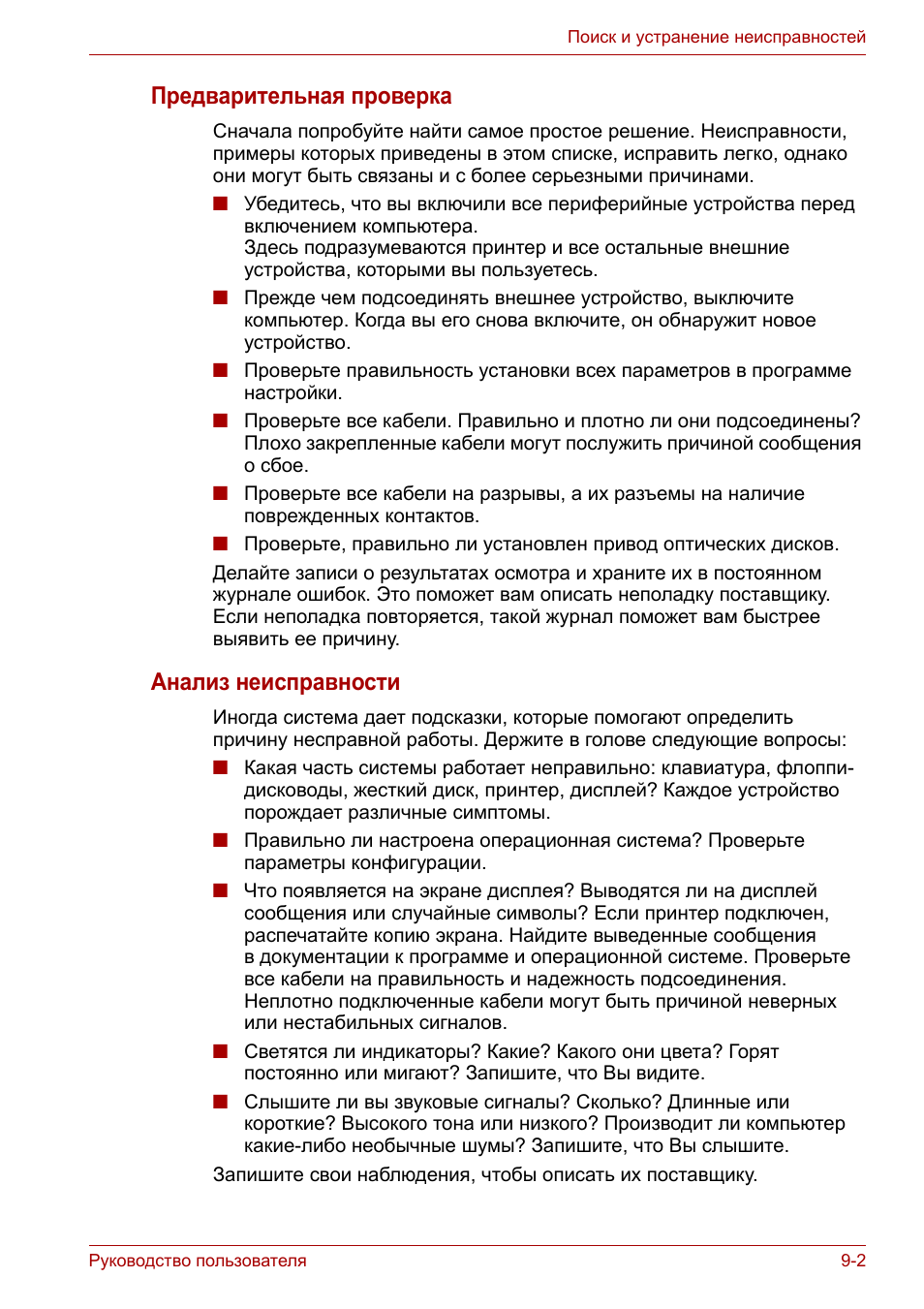

Предварительная проверка

Сначала попробуйте найти самое простое решение. Неисправности,

примеры которых приведены в этом списке, исправить легко, однако

они могут быть связаны и с более серьезными причинами.

■

Убедитесь, что вы включили все периферийные устройства перед

включением компьютера.

Здесь подразумеваются принтер и все остальные внешние

устройства, которыми вы пользуетесь.

■

Прежде чем подсоединять внешнее устройство, выключите

компьютер. Когда вы его снова включите, он обнаружит новое

устройство.

■

Проверьте правильность установки всех параметров в программе

настройки.

■

Проверьте все кабели. Правильно и плотно ли они подсоединены?

Плохо закрепленные кабели могут послужить причиной сообщения

о сбое.

■

Проверьте все кабели на разрывы, а их разъемы на наличие

поврежденных контактов.

■

Проверьте, правильно ли установлен привод оптических дисков.

Делайте записи о результатах осмотра и храните их в постоянном

журнале ошибок. Это поможет вам описать неполадку поставщику.

Если неполадка повторяется, такой журнал поможет вам быстрее

выявить ее причину.

Анализ неисправности

Иногда система дает подсказки, которые помогают определить

причину несправной работы. Держите в голове следующие вопросы:

■

Какая часть системы работает неправильно: клавиатура, флоппи-

дисководы, жесткий диск, принтер, дисплей? Каждое устройство

порождает различные симптомы.

■

Правильно ли настроена операционная система? Проверьте

параметры конфигурации.

■

Что появляется на экране дисплея? Выводятся ли на дисплей

сообщения или случайные символы? Если принтер подключен,

распечатайте копию экрана. Найдите выведенные сообщения

в документации к программе и операционной системе. Проверьте

все кабели на правильность и надежность подсоединения.

Неплотно подключенные кабели могут быть причиной неверных

или нестабильных сигналов.

■

Светятся ли индикаторы? Какие? Какого они цвета? Горят

постоянно или мигают? Запишите, что Вы видите.

■

Слышите ли вы звуковые сигналы? Сколько? Длинные или

короткие? Высокого тона или низкого? Производит ли компьютер

какие-либо необычные шумы? Запишите, что Вы слышите.

Запишите свои наблюдения, чтобы описать их поставщику.

Руководство пользователя

9-3

Поиск и устранение неисправностей

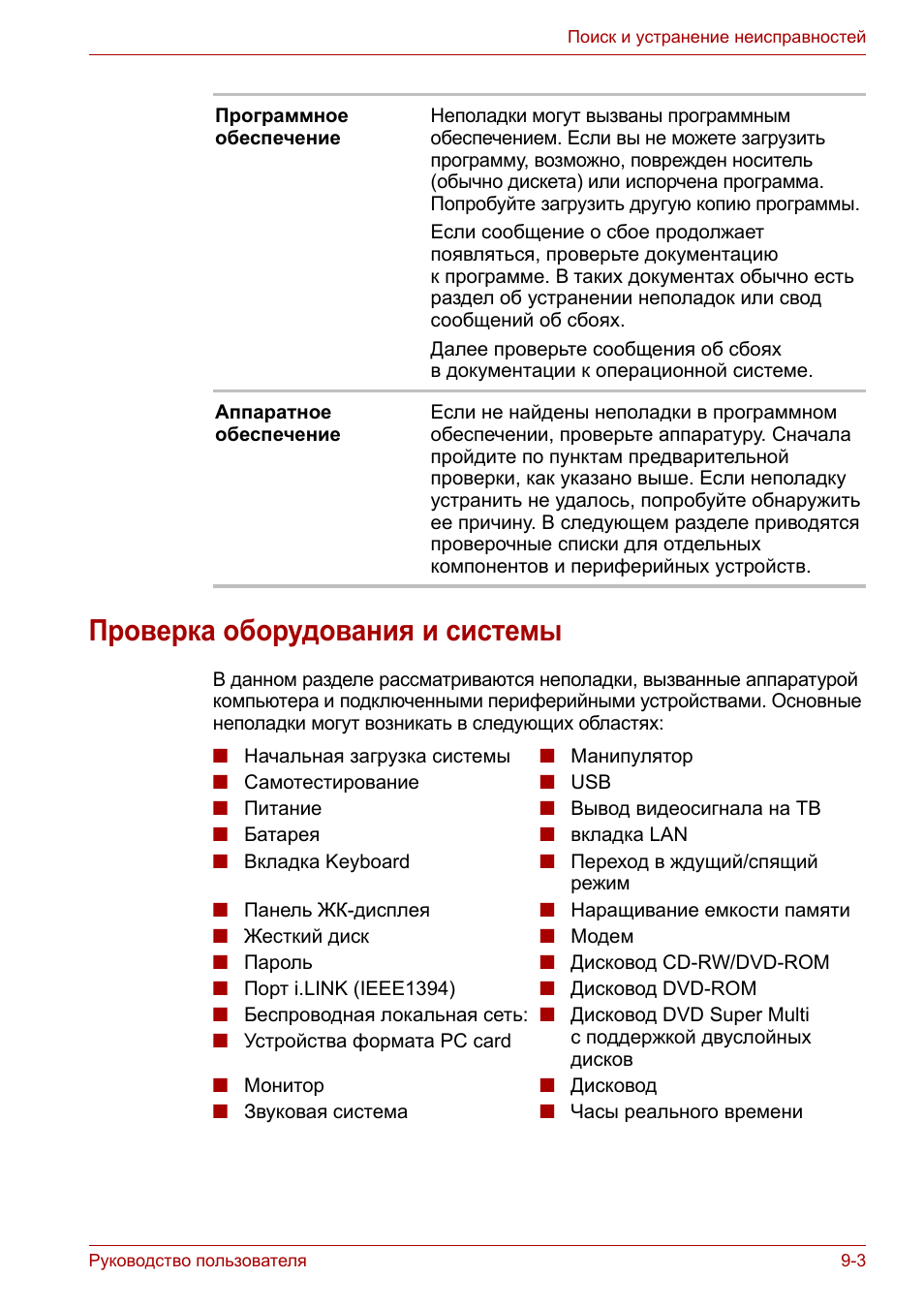

Проверка оборудования и системы

В данном разделе рассматриваются неполадки, вызванные аппаратурой

компьютера и подключенными периферийными устройствами. Основные

неполадки могут возникать в следующих областях:

Программное

обеспечение

Неполадки могут вызваны программным

обеспечением. Если вы не можете загрузить

программу, возможно, поврежден носитель

(обычно дискета) или испорчена программа.

Попробуйте загрузить другую копию программы.
Если сообщение о сбое продолжает

появляться, проверьте документацию

к программе. В таких документах обычно есть

раздел об устранении неполадок или свод

сообщений об сбоях.
Далее проверьте сообщения об сбоях

в документации к операционной системе.

Аппаратное

обеспечение

Если не найдены неполадки в программном

обеспечении, проверьте аппаратуру. Сначала

пройдите по пунктам предварительной

проверки, как указано выше. Если неполадку

устранить не удалось, попробуйте обнаружить

ее причину. В следующем разделе приводятся

проверочные списки для отдельных

компонентов и периферийных устройств.

■

Начальная загрузка системы

■

Манипулятор

■

Самотестирование

■

USB

■

Питание

■

Вывод видеосигнала на ТВ

■

Батарея

■

вкладка LAN

■

Вкладка Keyboard

■

Переход в ждущий/спящий

режим

■

Панель ЖК-дисплея

■

Наращивание емкости памяти

■

Жесткий диск

■

Модем

■

Пароль

■

Дисковод

CD-RW/DVD-ROM

■

Порт i.LINK (IEEE1394)

■

Дисковод DVD-ROM

■

Беспроводная локальная сеть:

■

Дисковод DVD Super Multi

с поддержкой двуслойных

дисков

■

Устройства формата PC card

■

Монитор

■

Дисковод

■

Звуковая система

■

Часы реального времени
