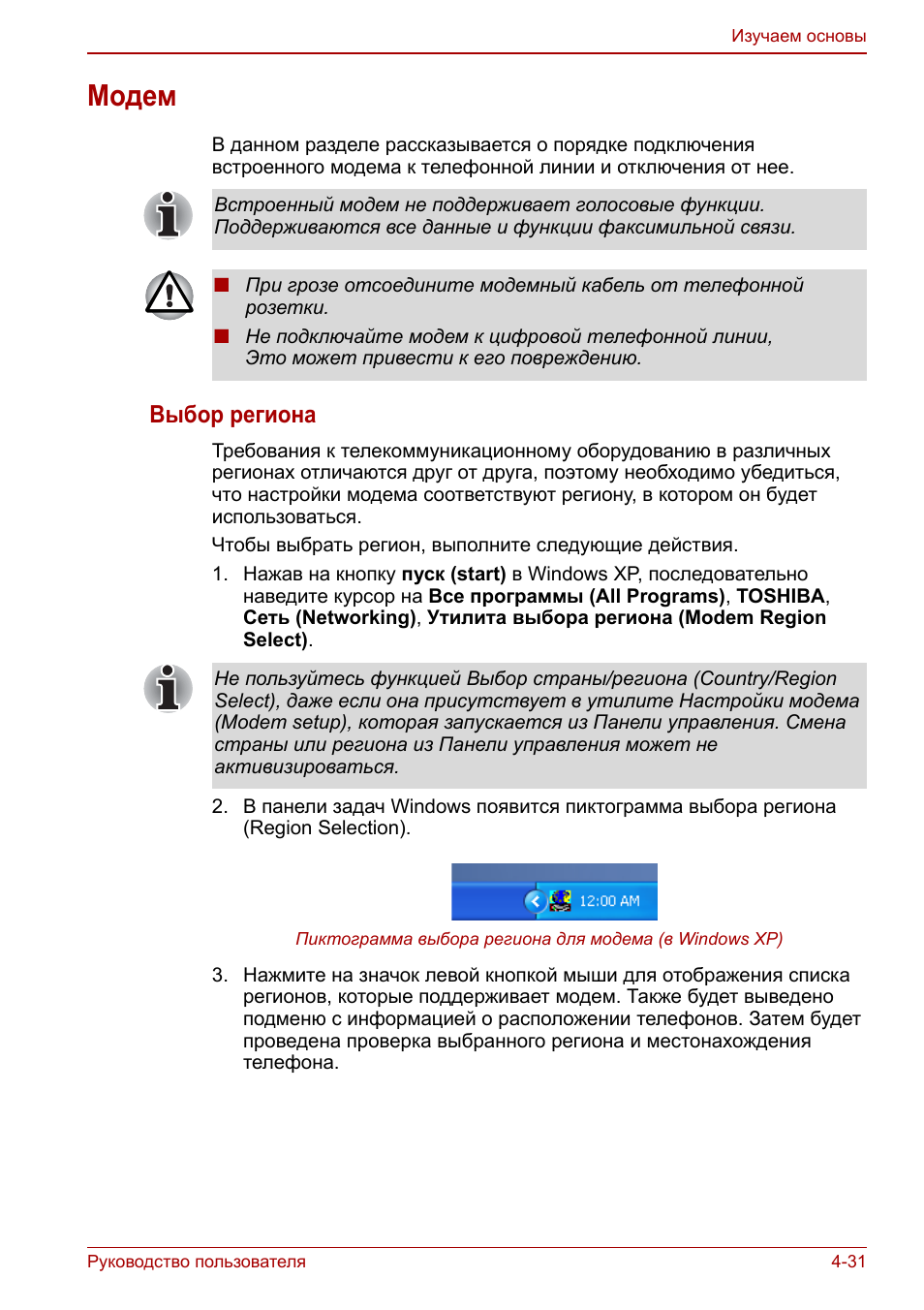

Модем, Модем -31, Выбор региона

Руководство пользователя

4-31

Изучаем основы

Модем

В данном разделе рассказывается о порядке подключения

встроенного модема к телефонной линии и отключения от нее.

Выбор региона

Требования к телекоммуникационному оборудованию в различных

регионах отличаются друг от друга, поэтому необходимо убедиться,

что настройки модема соответствуют региону, в котором он будет

использоваться.
Чтобы выбрать регион, выполните следующие действия.
1. Нажав на кнопку пуск (start) в Windows XP, последовательно

наведите курсор на Все программы (All Programs), TOSHIBA,

Сеть (Networking), Утилита выбора региона (Modem Region

Select).

2. В панели задач Windows появится пиктограмма выбора региона

(Region Selection).

Пиктограмма выбора региона для модема (в Windows XP)

3. Нажмите на значок левой кнопкой мыши для отображения списка

регионов, которые поддерживает модем. Также будет выведено

подменю с информацией о расположении телефонов. Затем будет

проведена проверка выбранного региона и местонахождения

телефона.

Встроенный модем не поддерживает голосовые функции.

Поддерживаются все данные и функции факсимильной связи.

■

При грозе отсоедините модемный кабель от телефонной

розетки.

■

Не подключайте модем к цифровой телефонной линии,

Это может привести к его повреждению.

Не пользуйтесь функцией Выбор страны/региона (Country/Region

Select), даже если она присутствует в утилите Настройки модема

(Modem setup), которая запускается из Панели управления. Смена

страны или региона из Панели управления может не

активизироваться.

4-32

Руководство пользователя

Изучаем основы

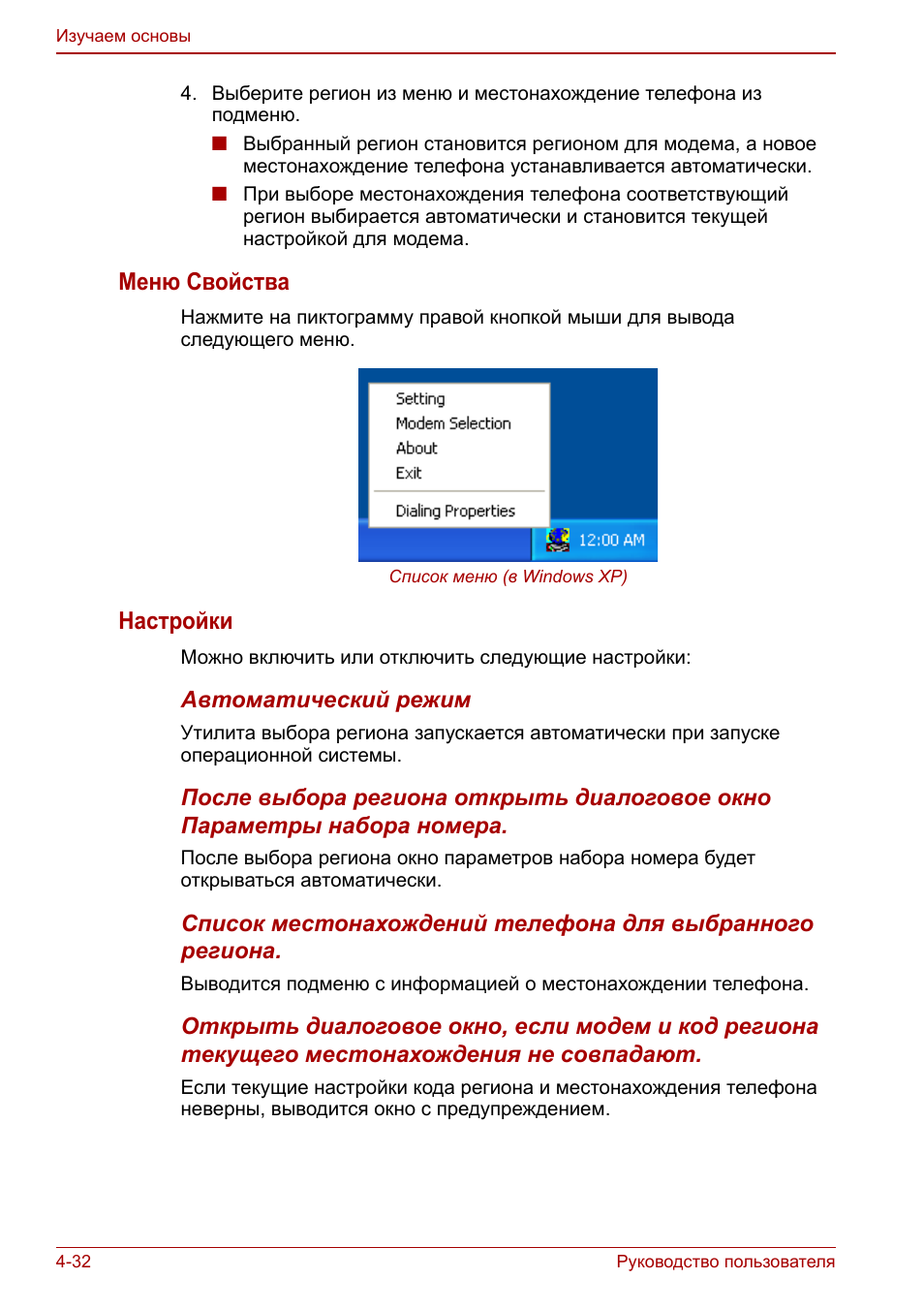

4. Выберите регион из меню и местонахождение телефона из

подменю.

■

Выбранный регион становится регионом для модема, а новое

местонахождение телефона устанавливается автоматически.

■

При выборе местонахождения телефона соответствующий

регион выбирается автоматически и становится текущей

настройкой для модема.

Меню Свойства

Нажмите на пиктограмму правой кнопкой мыши для вывода

следующего меню.

Список меню (в Windows XP)

Настройки

Можно включить или отключить следующие настройки:

Автоматический режим

Утилита выбора региона запускается автоматически при запуске

операционной системы.

После выбора региона открыть диалоговое окно
Параметры набора номера.

После выбора региона окно параметров набора номера будет

открываться автоматически.

Список местонахождений телефона для выбранного
региона.

Выводится подменю с информацией о местонахождении телефона.

Открыть диалоговое окно, если модем и код региона
текущего местонахождения не совпадают.

Если текущие настройки кода региона и местонахождения телефона

неверны, выводится окно с предупреждением.

Руководство пользователя

4-33

Изучаем основы

Выбор модема

Если компьютер не может распознать внутренний модем, выводится

диалоговое окно. Выберите COM-порт для работы с модемом.

Параметры набора номера

Выберите этот пункт для отображения параметров набора номера.

Подключение

Чтобы подключить кабель встроенного модема, выполните

следующие действия:
1. Подключите один конец кабеля к гнезду модема.
2. Подключите другой конец кабеля к телефонной розетке.

Подключение встроенного модема

Если вы пользуетесь компьютером на территории Японии, имейте

в виду, что по Закону о телекоммуникациях делового назначения

регионом применения модема надлежит установить Японию.

Любые другие настройки региона являются противозаконными.

Гнездо для

телефона

Модемное гнездо

Не тяните за подключенный модемный шнур и не передвигайте

компьютер.

Если вы пользуетесь устройством для хранения данных (например,

дисководами DVD-ROM или CD-RW/DVD-ROM, либо съемным

жестким диском), которое подключено к 16-битному разъему для

устройств формата PC card, вероятно возникновение таких

проблем, как:

■

Снижение скорости передачи данных модемом или разрывы

связи;

■

Прерывание звука.

4-34

Руководство пользователя

Изучаем основы

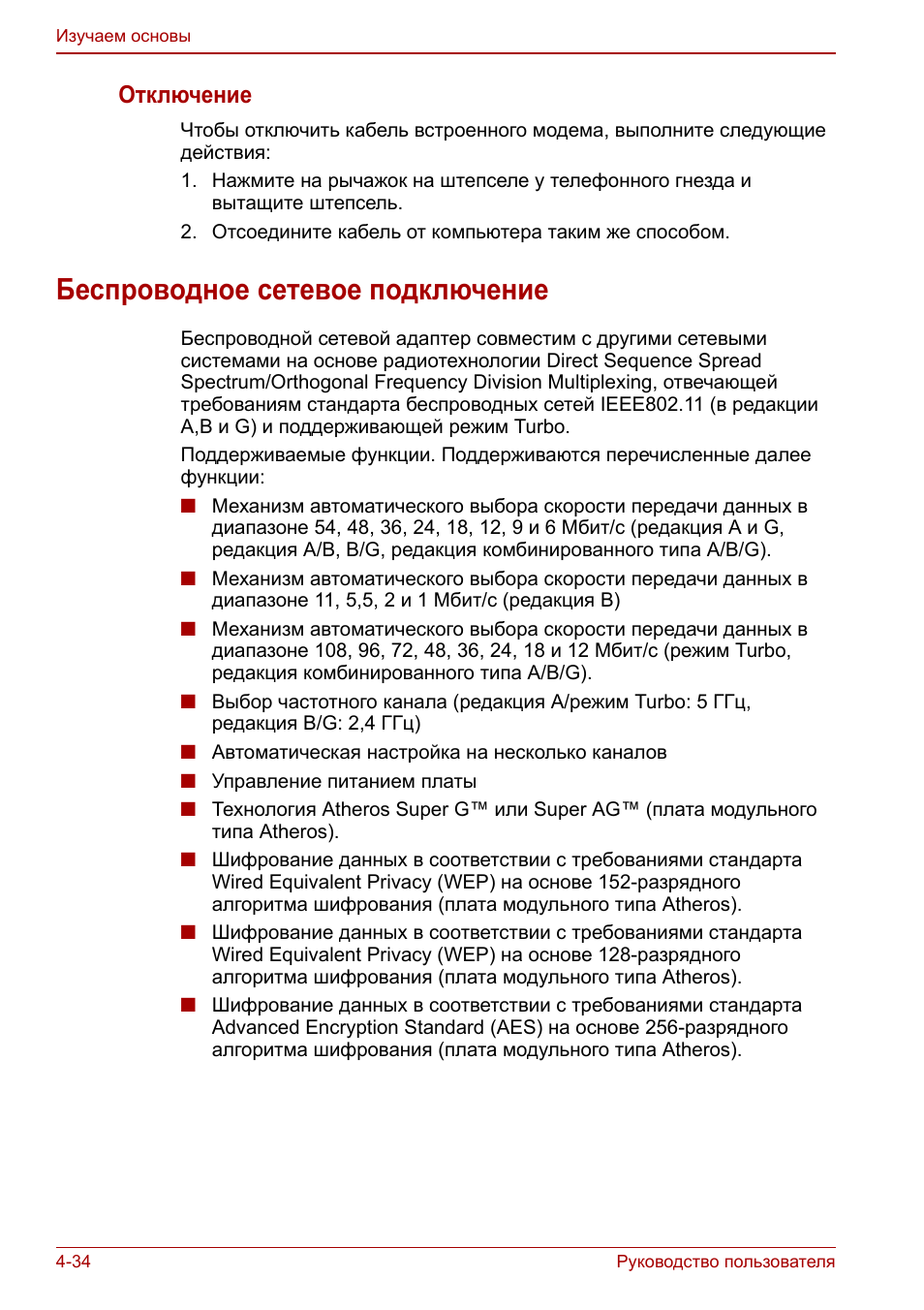

Отключение

Чтобы отключить кабель встроенного модема, выполните следующие

действия:
1. Нажмите на рычажок на штепселе у телефонного гнезда и

вытащите штепсель.

2. Отсоедините кабель от компьютера таким же способом.

Беспроводное сетевое подключение

Беспроводной сетевой адаптер совместим с другими сетевыми

системами на основе радиотехнологии Direct Sequence Spread

Spectrum/Orthogonal Frequency Division Multiplexing, отвечающей

требованиям стандарта беспроводных сетей IEEE802.11 (в редакции

A,B и G) и поддерживающей режим Turbo.
Поддерживаемые функции. Поддерживаются перечисленные далее

функции:

■

Механизм автоматического выбора скорости передачи данных в

диапазоне 54, 48, 36, 24, 18, 12, 9 и 6 Мбит/с (редакция A и G,

редакция A/B, B/G, редакция комбинированного типа A/B/G).

■

Механизм автоматического выбора скорости передачи данных в

диапазоне 11, 5,5, 2 и 1 Мбит/с (редакция B)

■

Механизм автоматического выбора скорости передачи данных в

диапазоне 108, 96, 72, 48, 36, 24, 18 и 12 Мбит/с (режим Turbo,

редакция комбинированного типа A/B/G).

■

Выбор частотного канала (редакция A/режим Turbo: 5 ГГц,

редакция B/G: 2,4 ГГц)

■

Автоматическая настройка на несколько каналов

■

Управление питанием платы

■

Технология Atheros Super G™ или Super AG™ (плата модульного

типа Atheros).

■

Шифрование данных в соответствии с требованиями стандарта

Wired Equivalent Privacy (WEP) на основе 152-разрядного

алгоритма шифрования (плата модульного типа Atheros).

■

Шифрование данных в соответствии с требованиями стандарта

Wired Equivalent Privacy (WEP) на основе 128-разрядного

алгоритма шифрования (плата модульного типа Atheros).

■

Шифрование данных в соответствии с требованиями стандарта

Advanced Encryption Standard (AES) на основе 256-разрядного

алгоритма шифрования (плата модульного типа Atheros).

Руководство пользователя

4-35

Изучаем основы

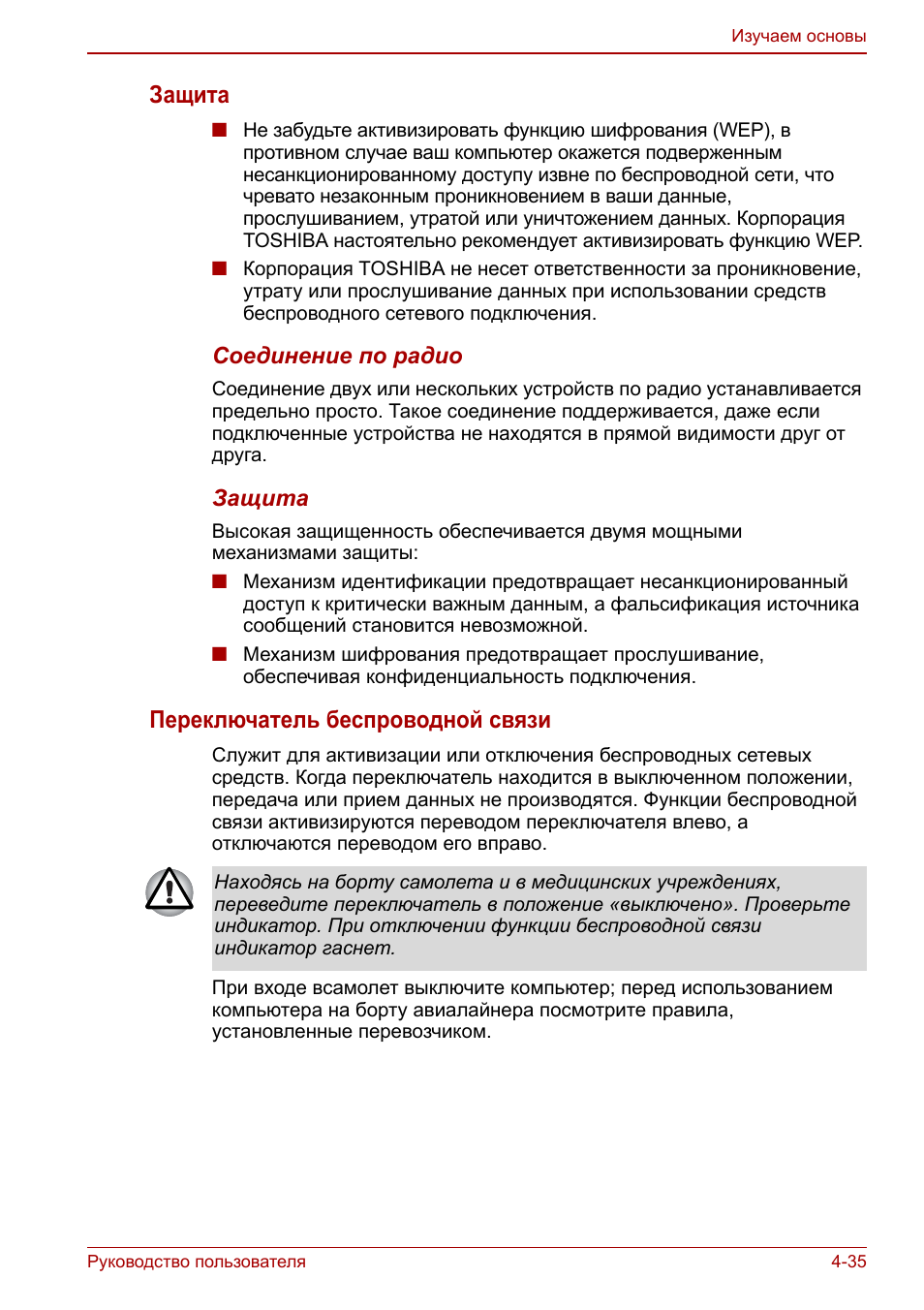

Защита

■

Не забудьте активизировать функцию шифрования (WEP), в

противном случае ваш компьютер окажется подверженным

несанкционированному доступу извне по беспроводной сети, что

чревато незаконным проникновением в ваши данные,

прослушиванием, утратой или уничтожением данных. Корпорация

TOSHIBA настоятельно рекомендует активизировать функцию WEP.

■

Корпорация TOSHIBA не несет ответственности за проникновение,

утрату или прослушивание данных при использовании средств

беспроводного сетевого подключения.

Соединение по радио

Соединение двух или нескольких устройств по радио устанавливается

предельно просто. Такое соединение поддерживается, даже если

подключенные устройства не находятся в прямой видимости друг от

друга.

Защита

Высокая защищенность обеспечивается двумя мощными

механизмами защиты:

■

Механизм идентификации предотвращает несанкционированный

доступ к критически важным данным, а фальсификация источника

сообщений становится невозможной.

■

Механизм шифрования предотвращает прослушивание,

обеспечивая конфиденциальность подключения.

Переключатель беспроводной связи

Служит для активизации или отключения беспроводных сетевых

средств. Когда переключатель находится в выключенном положении,

передача или прием данных не производятся. Функции беспроводной

связи активизируются переводом переключателя влево, а

отключаются переводом его вправо.

При входе всамолет выключите компьютер; перед использованием

компьютера на борту авиалайнера посмотрите правила,

установленные перевозчиком.

Находясь на борту самолета и в медицинских учреждениях,

переведите переключатель в положение «выключено». Проверьте

индикатор. При отключении функции беспроводной связи

индикатор гаснет.

4-36

Руководство пользователя

Изучаем основы

Индикатор беспроводной связи

Данный индикатор указывает на состояние функций беспроводной

связи.

Если Вы отключили плату беспроводного сетевого подключения из

Панели задач, для ее повторного включения и распознавания

компьютером необходимо либо перезагрузить его, либо выполнить

следующую последовательность действий: пуск (start), Панель

управления (Control Panel), Система (System), Диспетчер

устройств (Hardware Device Manager), Сетевые платы (Network

adapters), TOSHIBA Wireless LAN Mini PCI Card, включить (enable).

Сетевой адаптер

Компьютер оснащен встроенным сетевым адаптером, который

поддерживает стандарты Ethernet LAN (10 Мбит/с, 10BASE-T) и Fast

Ethernet LAN (100 Мбит/с, 100BASE-TX). В данном разделе

описываются процедуры подключения компьютера к локальной сети и

отключения от нее.

Подключение кабеля к локальной сети

Состояние

индикатора

Обозначения

Выключен

Переключатель беспроводной связи

переведен в отключенное положение.

Автоматическое отключение питания из-за

перегрева.

Сбой питания

Светится

Беспроводная связь включена.

Беспроводная связь включена приложением.

Не устанавливайте и не удаляйте дополнительный модуль

памяти, когда включен режим пробуждения по сигналу от локальной

сети (Wake-up on LAN).

При активизации функции Wake-up on LAN компьютер продолжает

нуждаться в питании, даже если он выключен. Оставьте

универсальный адаптер переменного тока подключенным, если вы

используете эту функцию.

Перед подключением к локальной сети компьютер необходимо

правильно настроить. Подключение к сети с настройками

компьютера по умолчанию может стать причиной неправильной

работы. Согласуйте процедуры настройки с администратором

сети.

Руководство пользователя

4-37

Изучаем основы

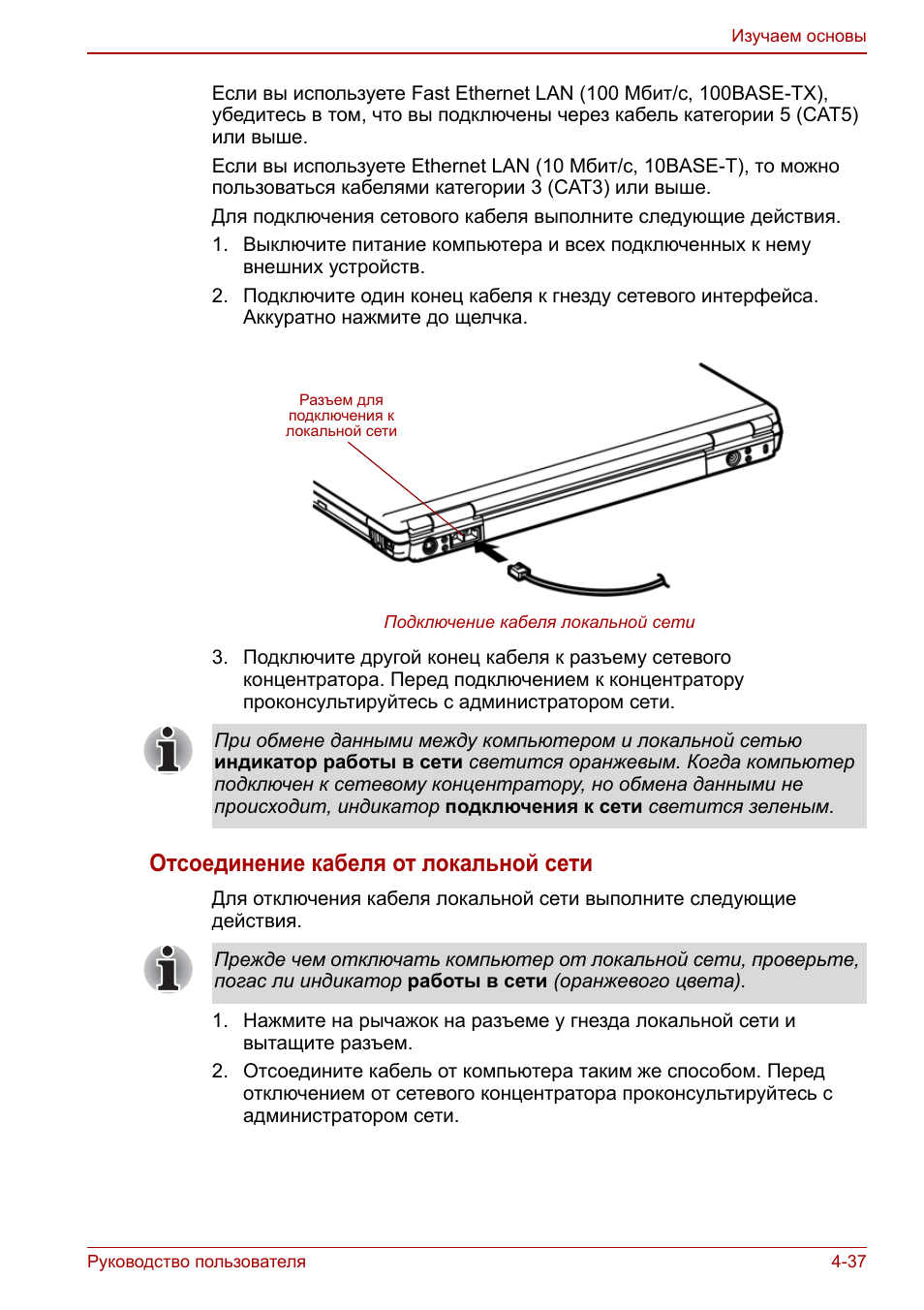

Если вы используете Fast Ethernet LAN (100 Мбит/с, 100BASE-TX),

убедитесь в том, что вы подключены через кабель категории 5 (CAT5)

или выше.
Если вы используете Ethernet LAN (10 Мбит/с, 10BASE-T), то можно

пользоваться кабелями категории 3 (CAT3) или выше.
Для подключения сетового кабеля выполните следующие действия.
1. Выключите питание компьютера и всех подключенных к нему

внешних устройств.

2. Подключите один конец кабеля к гнезду сетевого интерфейса.

Аккуратно нажмите до щелчка.

Подключение кабеля локальной сети

3. Подключите другой конец кабеля к разъему сетевого

концентратора. Перед подключением к концентратору

проконсультируйтесь с администратором сети.

Отсоединение кабеля от локальной сети

Для отключения кабеля локальной сети выполните следующие

действия.

1. Нажмите на рычажок на разъеме у гнезда локальной сети и

вытащите разъем.

2. Отсоедините кабель от компьютера таким же способом. Перед

отключением от сетевого концентратора проконсультируйтесь с

администратором сети.

Разъем для

подключения к

локальной сети

При обмене данными между компьютером и локальной сетью

индикатор работы в сети светится оранжевым. Когда компьютер

подключен к сетевому концентратору, но обмена данными не

происходит, индикатор подключения к сети светится зеленым.

Прежде чем отключать компьютер от локальной сети, проверьте,

погас ли индикатор работы в сети (оранжевого цвета).

4-38

Руководство пользователя

Изучаем основы

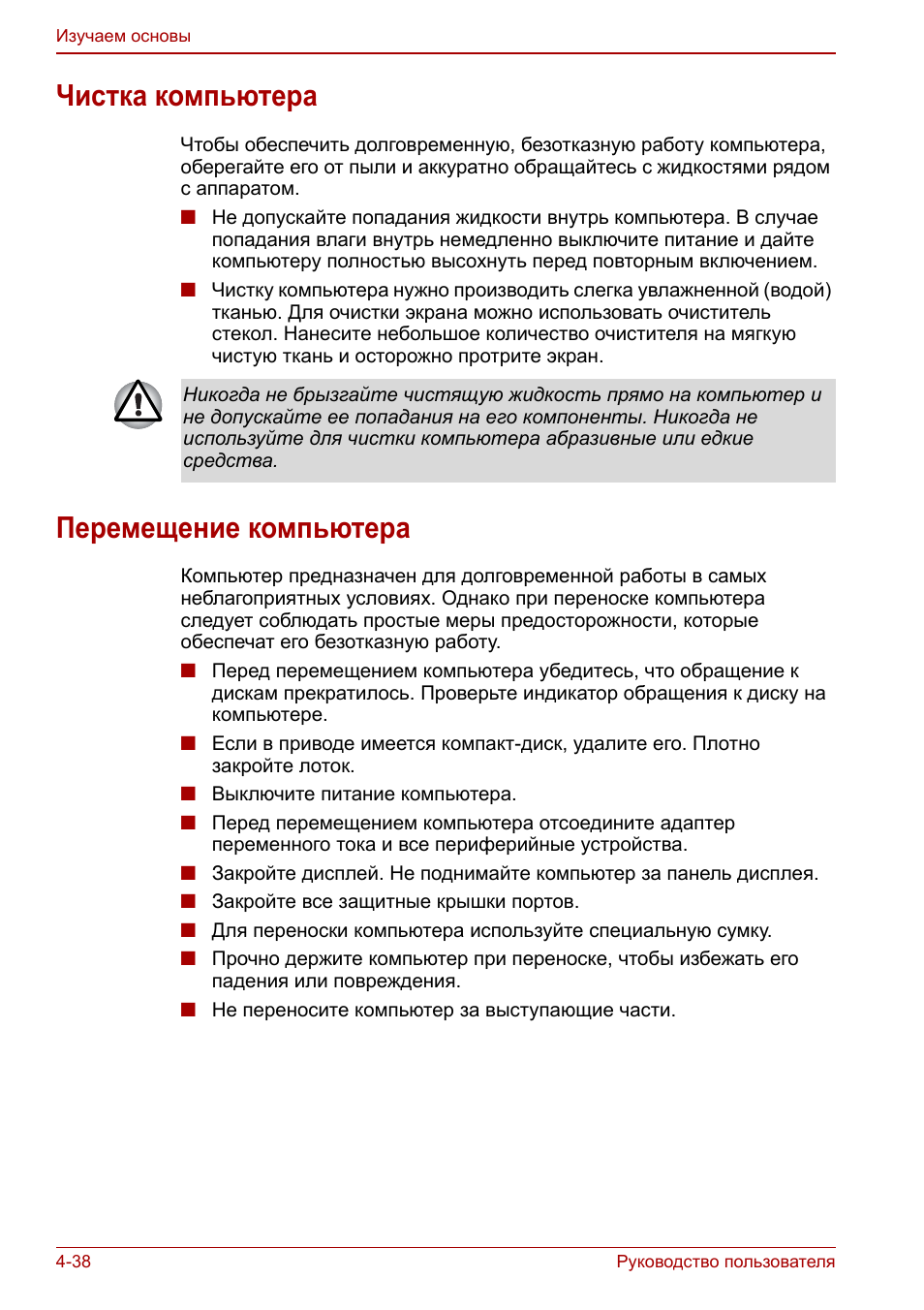

Чистка компьютера

Чтобы обеспечить долговременную, безотказную работу компьютера,

оберегайте его от пыли и аккуратно обращайтесь с жидкостями рядом

с аппаратом.

■

Не допускайте попадания жидкости внутрь компьютера. В случае

попадания влаги внутрь немедленно выключите питание и дайте

компьютеру полностью высохнуть перед повторным включением.

■

Чистку компьютера нужно производить слегка увлажненной (водой)

тканью. Для очистки экрана можно использовать очиститель

стекол. Нанесите небольшое количество очистителя на мягкую

чистую ткань и осторожно протрите экран.

Перемещение компьютера

Компьютер предназначен для долговременной работы в самых

неблагоприятных условиях. Однако при переноске компьютера

следует соблюдать простые меры предосторожности, которые

обеспечат его безотказную работу.

■

Перед перемещением компьютера убедитесь, что обращение к

дискам прекратилось. Проверьте индикатор обращения к диску на

компьютере.

■

Если в приводе имеется компакт-диск, удалите его. Плотно

закройте лоток.

■

Выключите питание компьютера.

■

Перед перемещением компьютера отсоедините адаптер

переменного тока и все периферийные устройства.

■

Закройте дисплей. Не поднимайте компьютер за панель дисплея.

■

Закройте все защитные крышки портов.

■

Для переноски компьютера используйте специальную сумку.

■

Прочно держите компьютер при переноске, чтобы избежать его

падения или повреждения.

■

Не переносите компьютер за выступающие части.

Никогда не брызгайте чистящую жидкость прямо на компьютер и

не допускайте ее попадания на его компоненты. Никогда не

используйте для чистки компьютера абразивные или едкие

средства.

Руководство пользователя

4-39

Изучаем основы

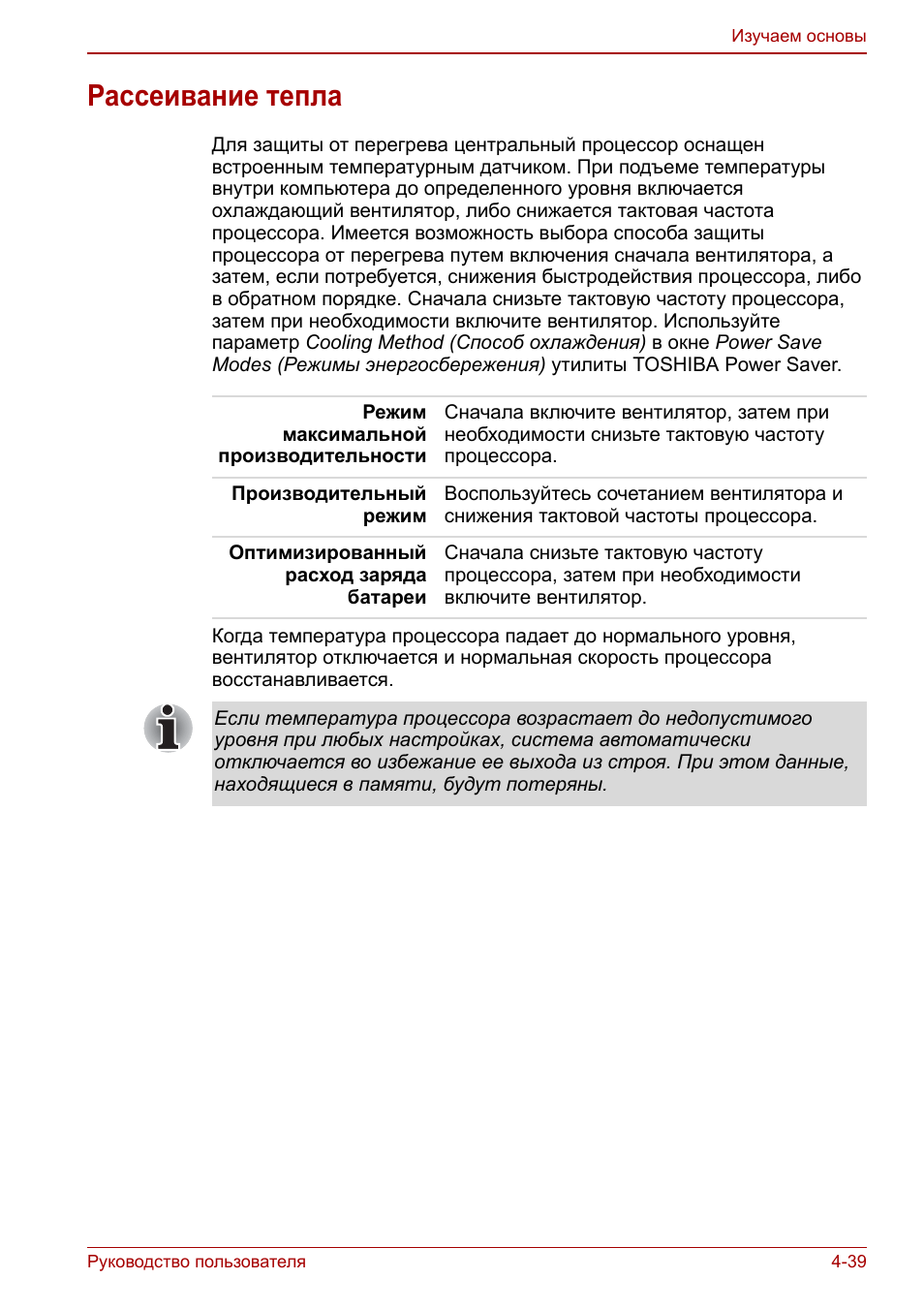

Рассеивание тепла

Для защиты от перегрева центральный процессор оснащен

встроенным температурным датчиком. При подъеме температуры

внутри компьютера до определенного уровня включается

охлаждающий вентилятор, либо снижается тактовая частота

процессора. Имеется возможность выбора способа защиты

процессора от перегрева путем включения сначала вентилятора, а

затем, если потребуется, снижения быстродействия процессора, либо

в обратном порядке. Сначала снизьте тактовую частоту процессора,

затем при необходимости включите вентилятор. Используйте

параметр Cooling Method (Способ охлаждения) в окне Power Save

Modes (Режимы энергосбережения) утилиты TOSHIBA Power Saver.

Когда температура процессора падает до нормального уровня,

вентилятор отключается и нормальная скорость процессора

восстанавливается.

Режим

максимальной

производительности

Сначала включите вентилятор, затем при

необходимости снизьте тактовую частоту

процессора.

Производительный

режим

Воспользуйтесь сочетанием вентилятора и

снижения тактовой частоты процессора.

Оптимизированный

расход заряда

батареи

Сначала снизьте тактовую частоту

процессора, затем при необходимости

включите вентилятор.

Если температура процессора возрастает до недопустимого

уровня при любых настройках, система автоматически

отключается во избежание ее выхода из строя. При этом данные,

находящиеся в памяти, будут потеряны.

4-40

Руководство пользователя

Изучаем основы
