Функциональные возможности, Функциональные возможности -3

Руководство пользователя

1-3

Введение

n

Руководство по безопасной и комфортной работе

n

Сведения о гарантийных обязательствах

Дополнительное программное обеспечение и средства
резервного копирования

n

Диск-реаниматор DVD-ROM

n

DVD-диск Windows Anytime Upgrade (входит в комплект поставки

в некоторых регионах)

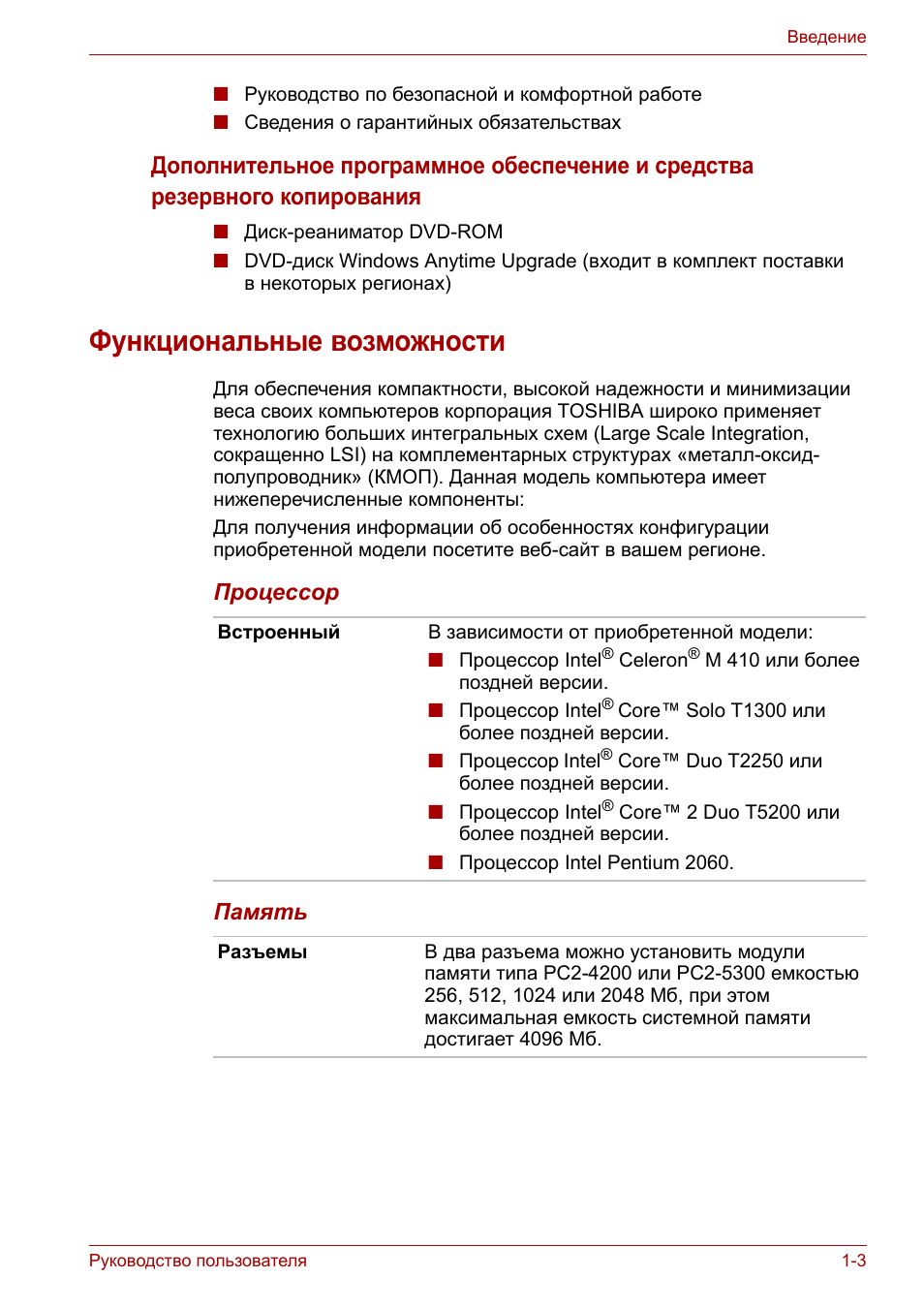

Функциональные возможности

Для обеспечения компактности, высокой надежности и минимизации

веса своих компьютеров корпорация TOSHIBA широко применяет

технологию больших интегральных схем (Large Scale Integration,

сокращенно LSI) на комплементарных структурах «металл-оксид-

полупроводник» (КМОП). Данная модель компьютера имеет

нижеперечисленные компоненты:
Для получения информации об особенностях конфигурации

приобретенной модели посетите веб-сайт в вашем регионе.

Процессор

Память

Встроенный

В зависимости от приобретенной модели:

n

Процессор Intel

®

Celeron

®

M 410 или более

поздней версии.

n

Процессор Intel

®

Core™ Solo T1300 или

более поздней версии.

n

Процессор

Intel

®

Core™ Duo T2250 или

более поздней версии.

n

Процессор Intel

®

Core™ 2 Duo T5200 или

более поздней версии.

n

Процессор Intel Pentium 2060.

Разъемы

В два разъема можно установить модули

памяти типа PC2-4200 или PC2-5300 емкостью

256, 512, 1024 или 2048 Мб, при этом

максимальная емкость системной памяти

достигает 4096 Мб.

Руководство пользователя

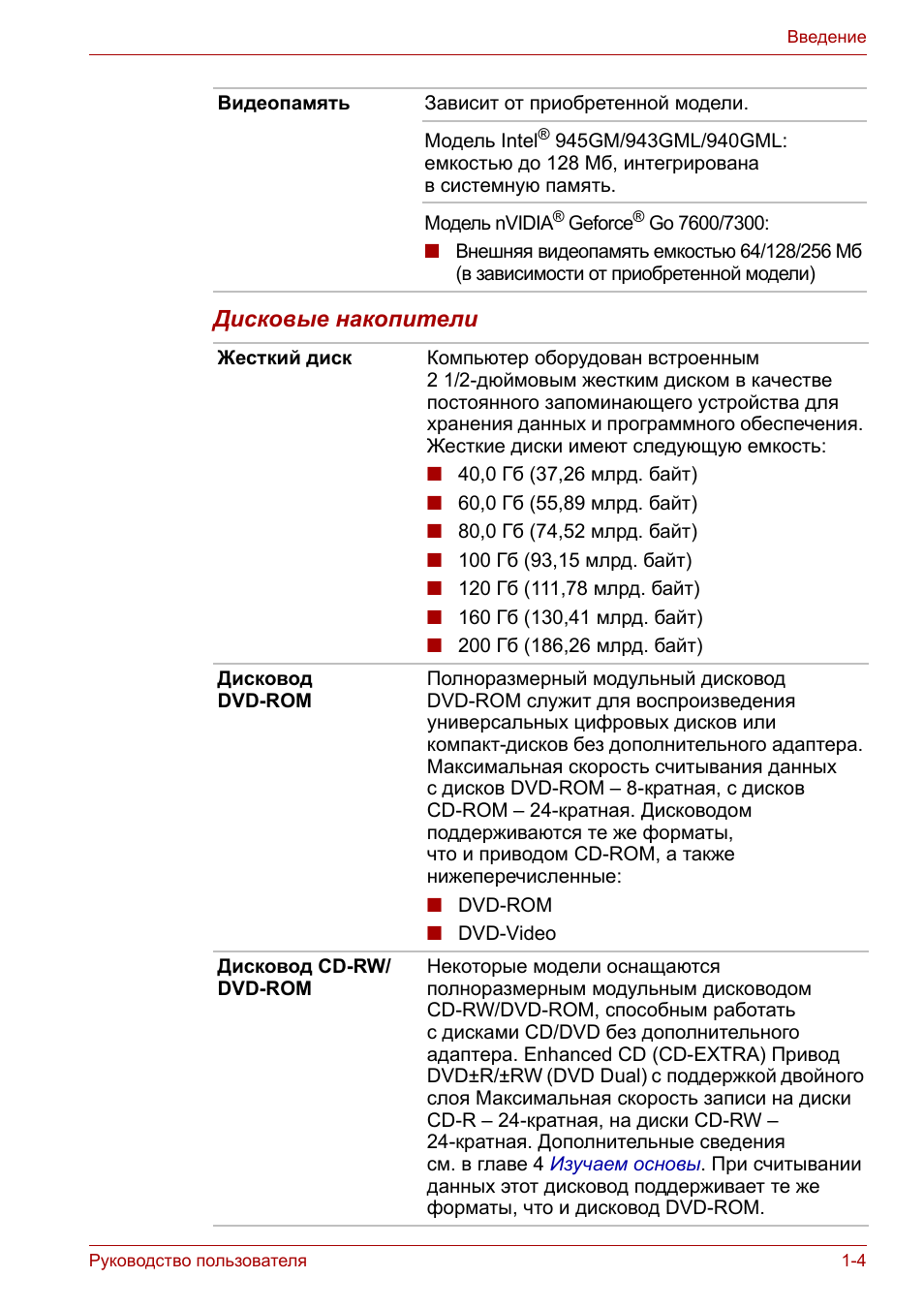

1-4

Введение

Дисковые накопители

Видеопамять

Зависит от приобретенной модели.

Модель Intel

®

945GM/943GML/940GML:

емкостью до 128 Мб, интегрирована

в системную память.

Модель nVIDIA

®

Geforce

®

Go 7600/7300:

n

Внешняя видеопамять емкостью 64/128/256 Мб

(в зависимости от приобретенной модели)

Жесткий диск

Компьютер оборудован встроенным

2 1/2-дюймовым жестким диском в качестве

постоянного запоминающего устройства для

хранения данных и программного обеспечения.

Жесткие диски имеют следующую емкость:

n

40,0 Гб (37,26 млрд. байт)

n

60,0 Гб (55,89 млрд. байт)

n

80,0 Гб (74,52 млрд. байт)

n

100 Гб (93,15 млрд. байт)

n

120 Гб (111,78 млрд. байт)

n

160 Гб (130,41 млрд. байт)

n

200 Гб (186,26 млрд. байт)

Дисковод

DVD-ROM

Полноразмерный модульный дисковод

DVD-ROM служит для воспроизведения

универсальных цифровых дисков или

компакт-дисков без дополнительного адаптера.

Максимальная скорость считывания данных

с дисков DVD-ROM – 8-кратная, с дисков

CD-ROM – 24-кратная. Дисководом

поддерживаются те же форматы,

что и приводом CD-ROM, а также

нижеперечисленные:

n

DVD-ROM

n

DVD-Video

Дисковод CD-RW/

DVD-ROM

Некоторые модели оснащаются

полноразмерным модульным дисководом

CD-RW/DVD-ROM, способным работать

с дисками CD/DVD без дополнительного

адаптера. Enhanced CD (CD-EXTRA) Привод

DVD±R/±RW (DVD Dual) с поддержкой двойного

слоя Максимальная скорость записи на диски

CD-R – 24-кратная, на диски CD-RW –

24-кратная. Дополнительные сведения

см. в главе 4

Изучаем основы

. При считывании

данных этот дисковод поддерживает те же

форматы, что и дисковод DVD-ROM.

Руководство пользователя

1-5

Введение

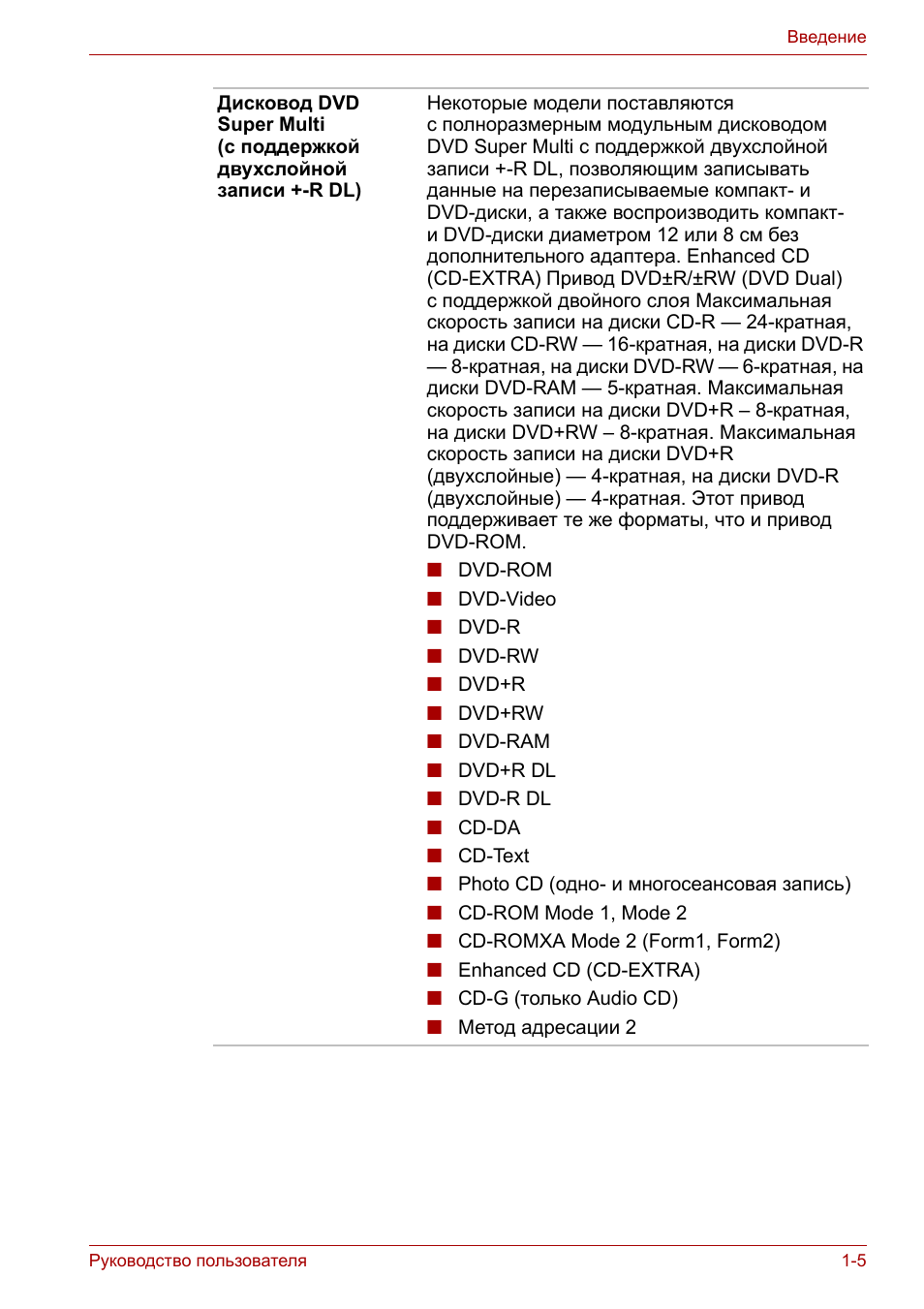

Дисковод DVD

Super Multi

(с поддержкой

двухслойной

записи +-R DL)

Некоторые модели поставляются

с полноразмерным модульным дисководом

DVD Super Multi с поддержкой двухслойной

записи +-R DL, позволяющим записывать

данные на перезаписываемые компакт- и

DVD-диски, а также воспроизводить компакт-

и DVD-диски диаметром 12 или 8 см без

дополнительного адаптера. Enhanced CD

(CD-EXTRA) Привод DVD±R/±RW (DVD Dual)

с поддержкой двойного слоя Максимальная

скорость записи на диски CD-R — 24-кратная,

на диски CD-RW — 16-кратная, на диски DVD-R

— 8-кратная, на диски DVD-RW — 6-кратная, на

диски DVD-RAM — 5-кратная. Максимальная

скорость записи на диски DVD+R – 8-кратная,

на диски DVD+RW – 8-кратная. Максимальная

скорость записи на диски DVD+R

(двухслойные) — 4-кратная, на диски DVD-R

(двухслойные) — 4-кратная. Этот привод

поддерживает те же форматы, что и привод

DVD-ROM.

n

DVD-ROM

n

DVD-Video

n

DVD-R

n

DVD-RW

n

DVD+R

n

DVD+RW

n

DVD-RAM

n

DVD+R DL

n

DVD-R DL

n

CD-DA

n

CD-Text

n

Photo CD (одно- и многосеансовая запись)

n

CD-ROM Mode 1, Mode 2

n

CD-ROMXA Mode 2 (Form1, Form2)

n

Enhanced CD (CD-EXTRA)

n

CD-G (только Audio CD)

n

Метод адресации 2

Руководство пользователя

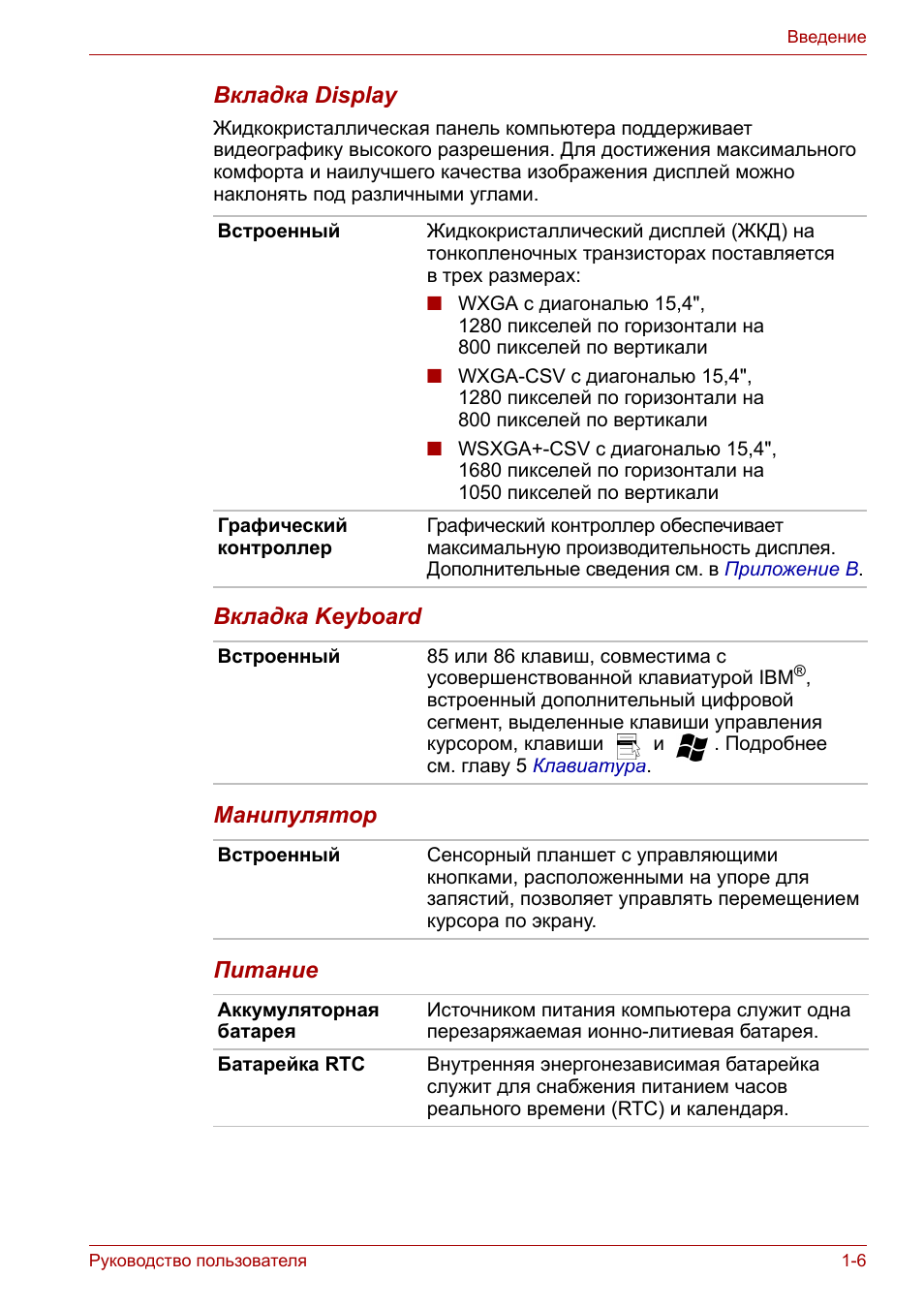

1-6

Введение

Вкладка Display

Жидкокристаллическая панель компьютера поддерживает

видеографику высокого разрешения. Для достижения максимального

комфорта и наилучшего качества изображения дисплей можно

наклонять под различными углами.

Вкладка Keyboard

Манипулятор

Питание

Встроенный

Жидкокристаллический дисплей (ЖКД) на

тонкопленочных транзисторах поставляется

в трех размерах:

n

WXGA с диагональю 15,4",

1280 пикселей по горизонтали на

800 пикселей по вертикали

n

WXGA-CSV с диагональю 15,4",

1280 пикселей по горизонтали на

800 пикселей по вертикали

n

WSXGA+-CSV с диагональю 15,4",

1680 пикселей по горизонтали на

1050 пикселей по вертикали

Графический

контроллер

Графический контроллер обеспечивает

максимальную производительность дисплея.

Дополнительные сведения см. в

Приложение B

.

Встроенный

85 или 86 клавиш, совместима с

усовершенствованной клавиатурой IBM

®

,

встроенный дополнительный цифровой

сегмент, выделенные клавиши управления

курсором, клавиши

и .

Подробнее

см. главу 5

Клавиатура

.

Встроенный

Сенсорный планшет с управляющими

кнопками, расположенными на упоре для

запястий, позволяет управлять перемещением

курсора по экрану.

Аккумуляторная

батарея

Источником питания компьютера служит одна

перезаряжаемая ионно-литиевая батарея.

Батарейка RTC

Внутренняя энергонезависимая батарейка

служит для снабжения питанием часов

реального времени (RTC) и календаря.

Руководство пользователя

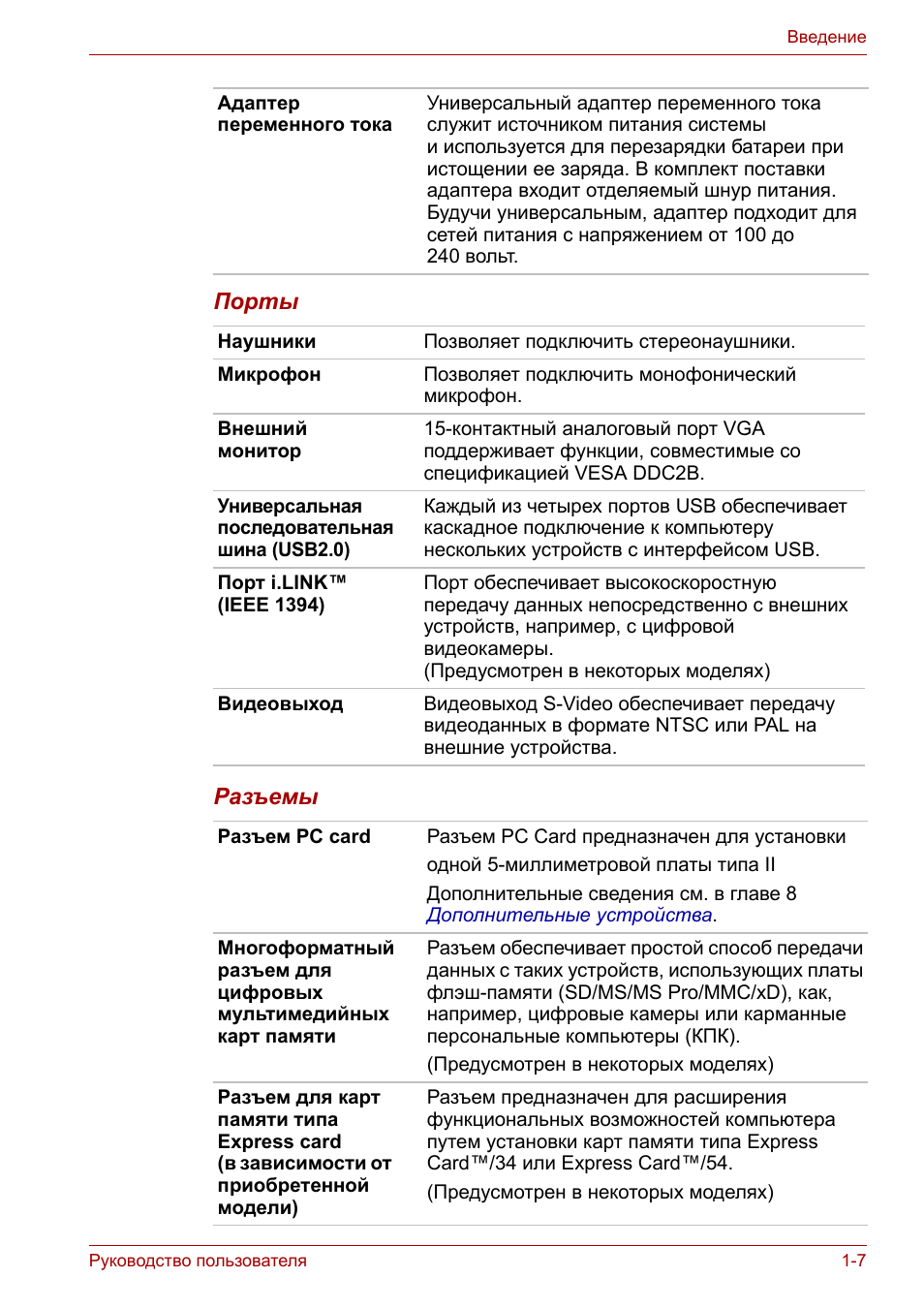

1-7

Введение

Порты

Разъемы

Адаптер

переменного тока

Универсальный адаптер переменного тока

служит источником питания системы

и используется для перезарядки батареи при

истощении ее заряда. В комплект поставки

адаптера входит отделяемый шнур питания.

Будучи универсальным, адаптер подходит для

сетей питания с напряжением от 100 до

240 вольт.

Наушники

Позволяет подключить стереонаушники.

Микрофон

Позволяет подключить монофонический

микрофон.

Внешний

монитор

15-контактный аналоговый порт VGA

поддерживает функции, совместимые со

спецификацией VESA DDC2B.

Универсальная

последовательная

шина (USB2.0)

Каждый из четырех портов USB обеспечивает

каскадное подключение к компьютеру

нескольких устройств с интерфейсом USB.

Порт i.LINK™

(IEEE 1394)

Порт обеспечивает высокоскоростную

передачу данных непосредственно с внешних

устройств, например, с цифровой

видеокамеры.

(Предусмотрен в некоторых моделях)

Видеовыход

Видеовыход S-Video обеспечивает передачу

видеоданных в формате NTSC или PAL на

внешние устройства.

Разъем PC card

Разъем PC Card предназначен для установки
одной 5-миллиметровой платы типа II
Дополнительные сведения см. в главе 8

Дополнительные устройства

.

Многоформатный

разъем для

цифровых

мультимедийных

карт памяти

Разъем обеспечивает простой способ передачи

данных с таких устройств, использующих платы

флэш-памяти (SD/MS/MS Pro/MMC/xD), как,

например, цифровые камеры или карманные

персональные компьютеры (КПК).
(Предусмотрен в некоторых моделях)

Разъем для карт

памяти типа

Express card

(в зависимости от

приобретенной

модели)

Разъем предназначен для расширения

функциональных возможностей компьютера

путем установки карт памяти типа Express

Card™/34 или Express Card™/54.
(Предусмотрен в некоторых моделях)

Руководство пользователя

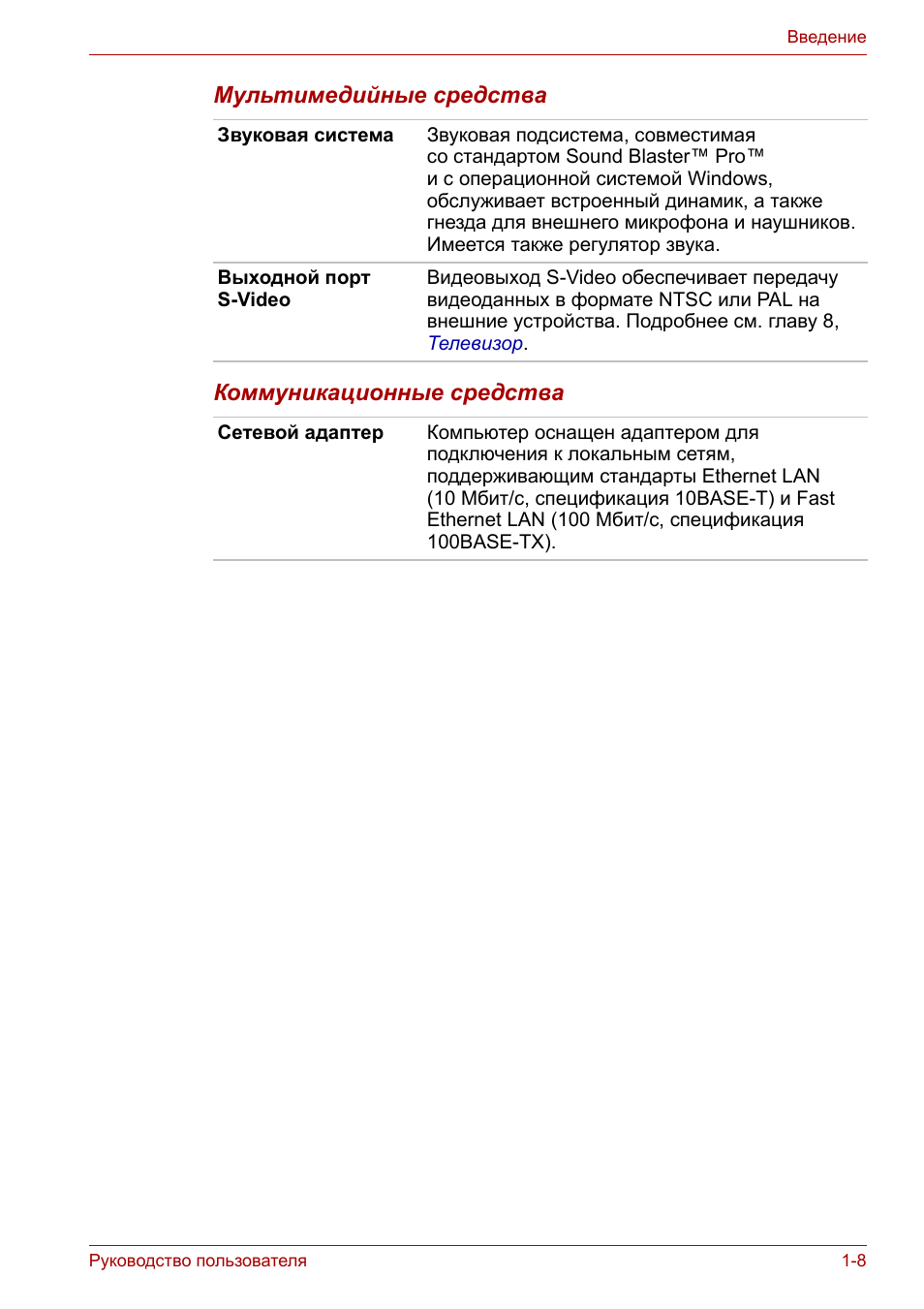

1-8

Введение

Мультимедийные средства

Коммуникационные средства

Звуковая система

Звуковая подсистема, совместимая

со стандартом Sound Blaster™ Pro™

и с операционной системой Windows,

обслуживает встроенный динамик, а также

гнезда для внешнего микрофона и наушников.

Имеется также регулятор звука.

Выходной порт

S-Video

Видеовыход S-Video обеспечивает передачу

видеоданных в формате NTSC или PAL на

внешние устройства. Подробнее см. главу 8,

Телевизор

.

Сетевой адаптер

Компьютер оснащен адаптером для

подключения к локальным сетям,

поддерживающим стандарты Ethernet LAN

(10 Мбит/с, спецификация 10BASE-T) и Fast

Ethernet LAN (100 Мбит/с, спецификация

100BASE-TX).

Руководство пользователя

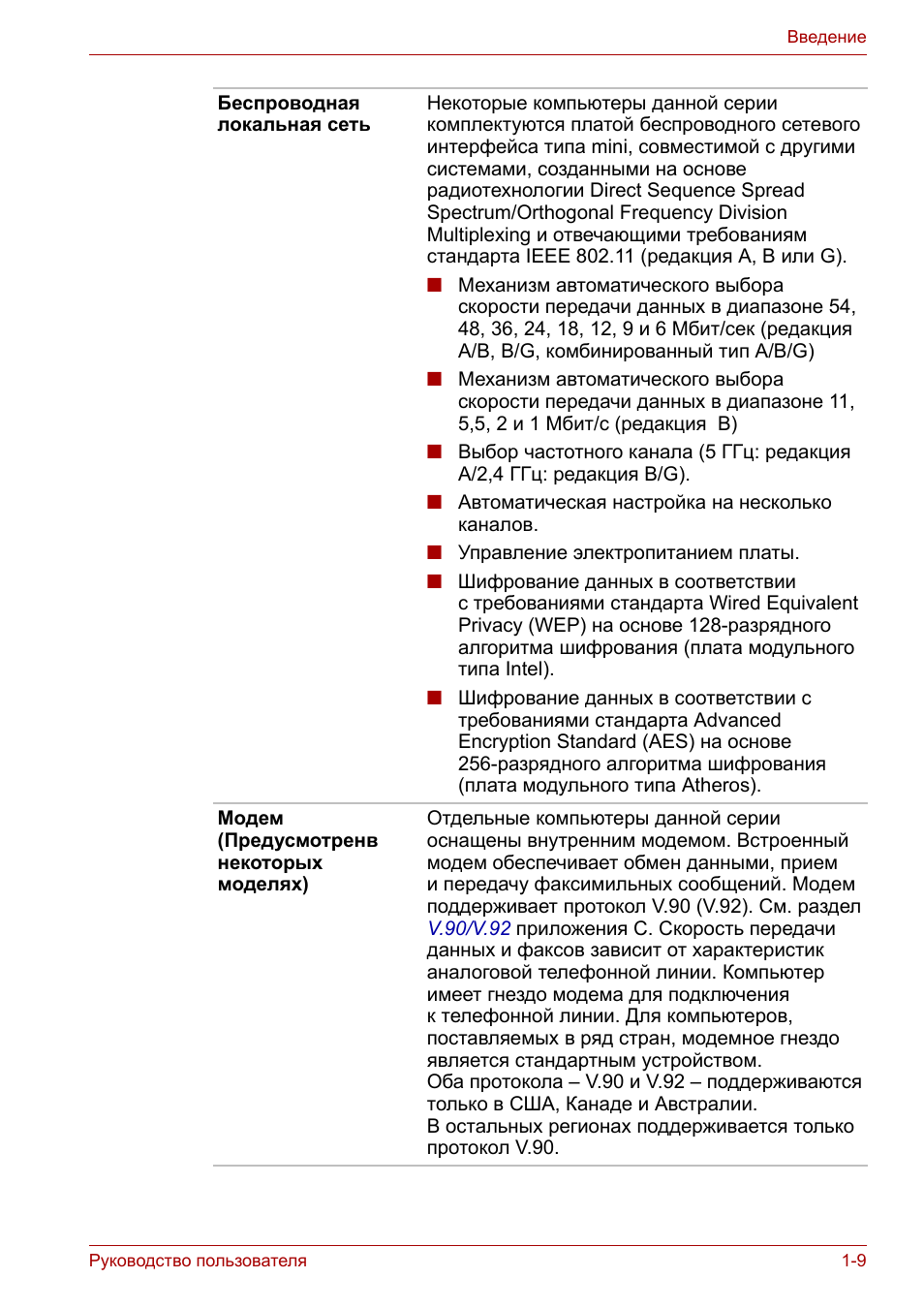

1-9

Введение

Беспроводная

локальная сеть

Некоторые компьютеры данной серии

комплектуются платой беспроводного сетевого

интерфейса типа mini, совместимой с другими

системами, созданными на основе

радиотехнологии Direct Sequence Spread

Spectrum/Orthogonal Frequency Division

Multiplexing и отвечающими требованиям

стандарта IEEE 802.11 (редакция А, В или G).

n

Механизм автоматического выбора

скорости передачи данных в диапазоне 54,

48, 36, 24, 18, 12, 9 и 6 Мбит/сек (редакция

A/B, B/G, комбинированный тип A/B/G)

n

Механизм автоматического выбора

скорости передачи данных в диапазоне 11,

5,5, 2 и 1 Мбит/с (редакция B)

n

Выбор частотного канала (5 ГГц: редакция

A/2,4 ГГц: редакция B/G).

n

Автоматическая настройка на несколько

каналов.

n

Управление электропитанием платы.

n

Шифрование данных в соответствии

с требованиями стандарта Wired Equivalent

Privacy (WEP) на основе 128-разрядного

алгоритма шифрования (плата модульного

типа Intel).

n

Шифрование данных в соответствии с

требованиями стандарта Advanced

Encryption Standard (AES) на основе

256-разрядного алгоритма шифрования

(плата модульного типа Atheros).

Модем

(Предусмотренв

некоторых

моделях)

Отдельные компьютеры данной серии

оснащены внутренним модемом. Встроенный

модем обеспечивает обмен данными, прием

и передачу факсимильных сообщений. Модем

поддерживает протокол V.90 (V.92). См. раздел

V.90/V.92

приложения С. Скорость передачи

данных и факсов зависит от характеристик

аналоговой телефонной линии. Компьютер

имеет гнездо модема для подключения

к телефонной линии. Для компьютеров,

поставляемых в ряд стран, модемное гнездо

является стандартным устройством.

Оба протокола – V.90 и V.92 – поддерживаются

только в США, Канаде и Австралии.

В остальных регионах поддерживается только

протокол V.90.

Руководство пользователя

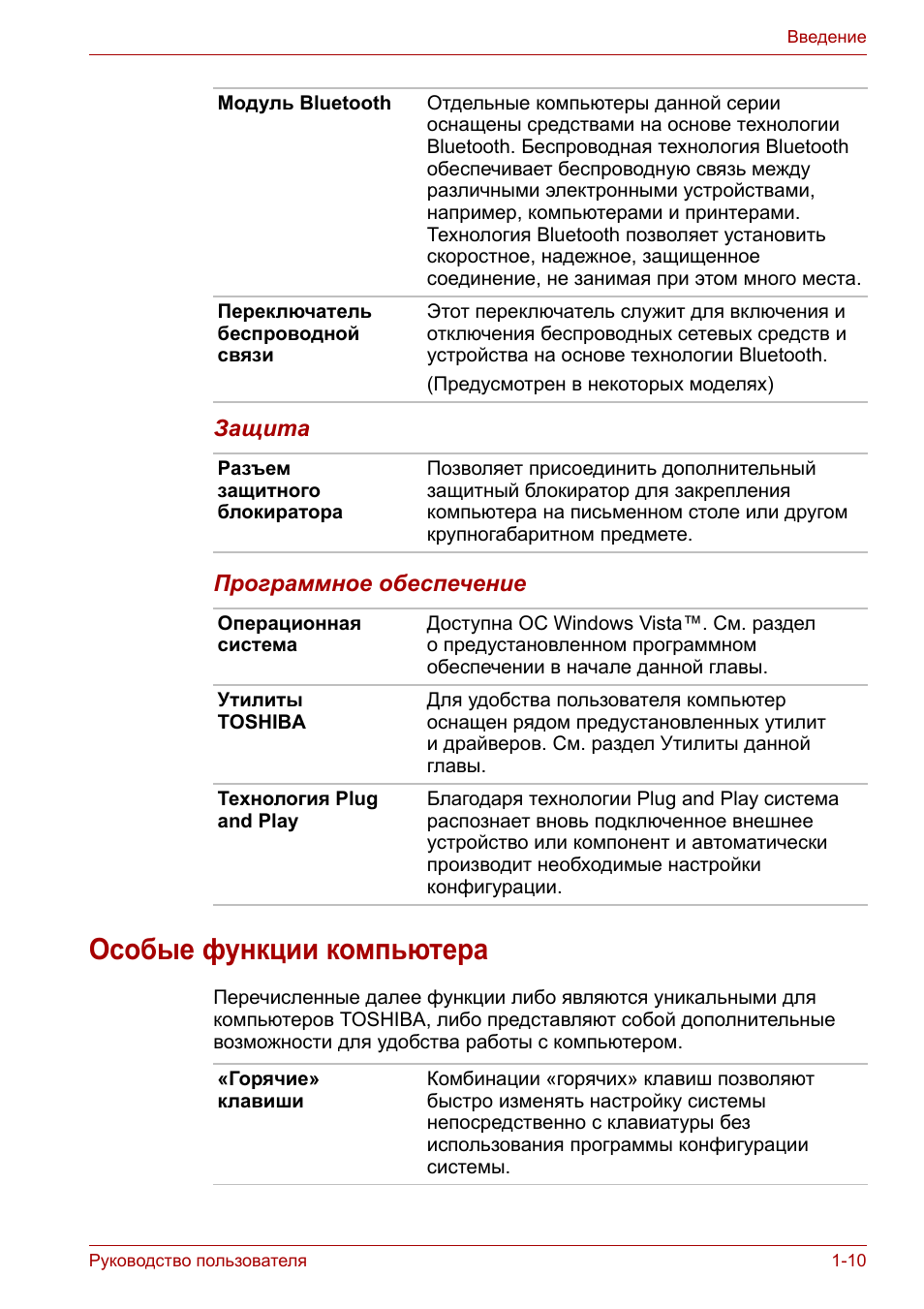

1-10

Введение

Защита

Программное обеспечение

Особые функции компьютера

Перечисленные далее функции либо являются уникальными для

компьютеров TOSHIBA, либо представляют собой дополнительные

возможности для удобства работы с компьютером.

Модуль Bluetooth

Отдельные компьютеры данной серии

оснащены средствами на основе технологии

Bluetooth. Беспроводная технология Bluetooth

обеспечивает беспроводную связь между

различными электронными устройствами,

например, компьютерами и принтерами.

Технология Bluetooth позволяет установить

скоростное, надежное, защищенное

соединение, не занимая при этом много места.

Переключатель

беспроводной

связи

Этот переключатель служит для включения и

отключения беспроводных сетевых средств и

устройства на основе технологии Bluetooth.
(Предусмотрен в некоторых моделях)

Разъем

защитного

блокиратора

Позволяет присоединить дополнительный

защитный блокиратор для закрепления

компьютера на письменном столе или другом

крупногабаритном предмете.

Операционная

система

Доступна ОС Windows Vista™. См. раздел

о предустановленном программном

обеспечении в начале данной главы.

Утилиты

TOSHIBA

Для удобства пользователя компьютер

оснащен рядом предустановленных утилит

и драйверов. См. раздел Утилиты данной

главы.

Технология Plug

and Play

Благодаря технологии Plug and Play система

распознает вновь подключенное внешнее

устройство или компонент и автоматически

производит необходимые настройки

конфигурации.

«Горячие»

клавиши

Комбинации «горячих» клавиш позволяют

быстро изменять настройку системы

непосредственно с клавиатуры без

использования программы конфигурации

системы.

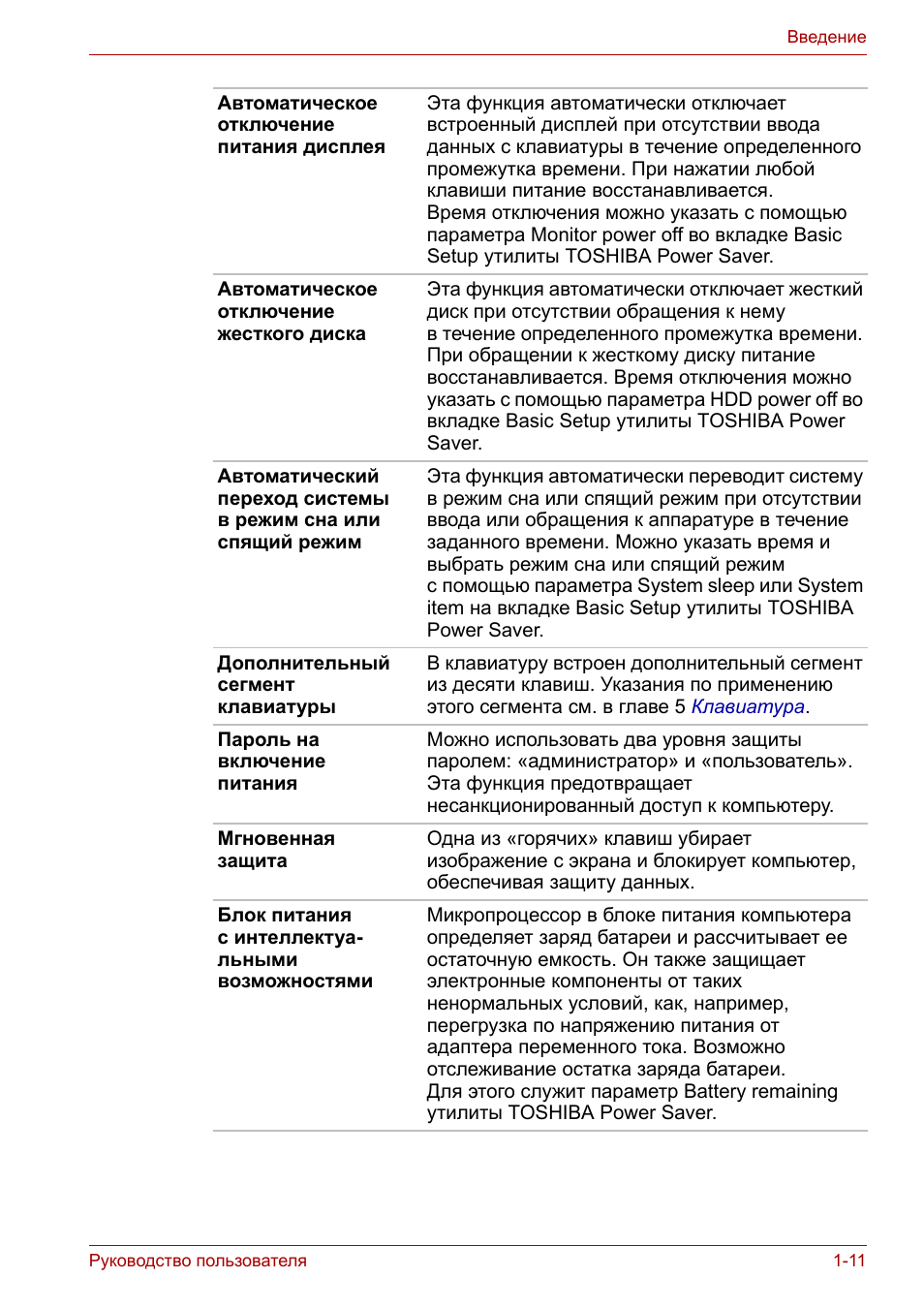

Руководство пользователя

1-11

Введение

Автоматическое

отключение

питания дисплея

Эта функция автоматически отключает

встроенный дисплей при отсутствии ввода

данных с клавиатуры в течение определенного

промежутка времени. При нажатии любой

клавиши питание восстанавливается.

Время отключения можно указать с помощью

параметра Monitor power off во вкладке Basic

Setup утилиты TOSHIBA Power Saver.

Автоматическое

отключение

жесткого диска

Эта функция автоматически отключает жесткий

диск при отсутствии обращения к нему

в течение определенного промежутка времени.

При обращении к жесткому диску питание

восстанавливается. Время отключения можно

указать с помощью параметра HDD power off во

вкладке Basic Setup утилиты TOSHIBA Power

Saver.

Автоматический

переход системы

в режим сна или

спящий режим

Эта функция автоматически переводит систему

в режим сна или спящий режим при отсутствии

ввода или обращения к аппаратуре в течение

заданного времени. Можно указать время и

выбрать режим сна или спящий режим

с помощью параметра System sleep или System

item на вкладке Basic Setup утилиты TOSHIBA

Power Saver.

Дополнительный

сегмент

клавиатуры

В клавиатуру встроен дополнительный сегмент

из десяти клавиш. Указания по применению

этого сегмента см. в главе 5

Клавиатура

.

Пароль на

включение

питания

Можно использовать два уровня защиты

паролем: «администратор» и «пользователь».

Эта функция предотвращает

несанкционированный доступ к компьютеру.

Мгновенная

защита

Одна из «горячих» клавиш убирает

изображение с экрана и блокирует компьютер,

обеспечивая защиту данных.

Блок питания

с интеллектуа-

льными

возможностями

Микропроцессор в блоке питания компьютера

определяет заряд батареи и рассчитывает ее

остаточную емкость. Он также защищает

электронные компоненты от таких

ненормальных условий, как, например,

перегрузка по напряжению питания от

адаптера переменного тока. Возможно

отслеживание остатка заряда батареи.

Для этого служит параметр Battery remaining

утилиты TOSHIBA Power Saver.

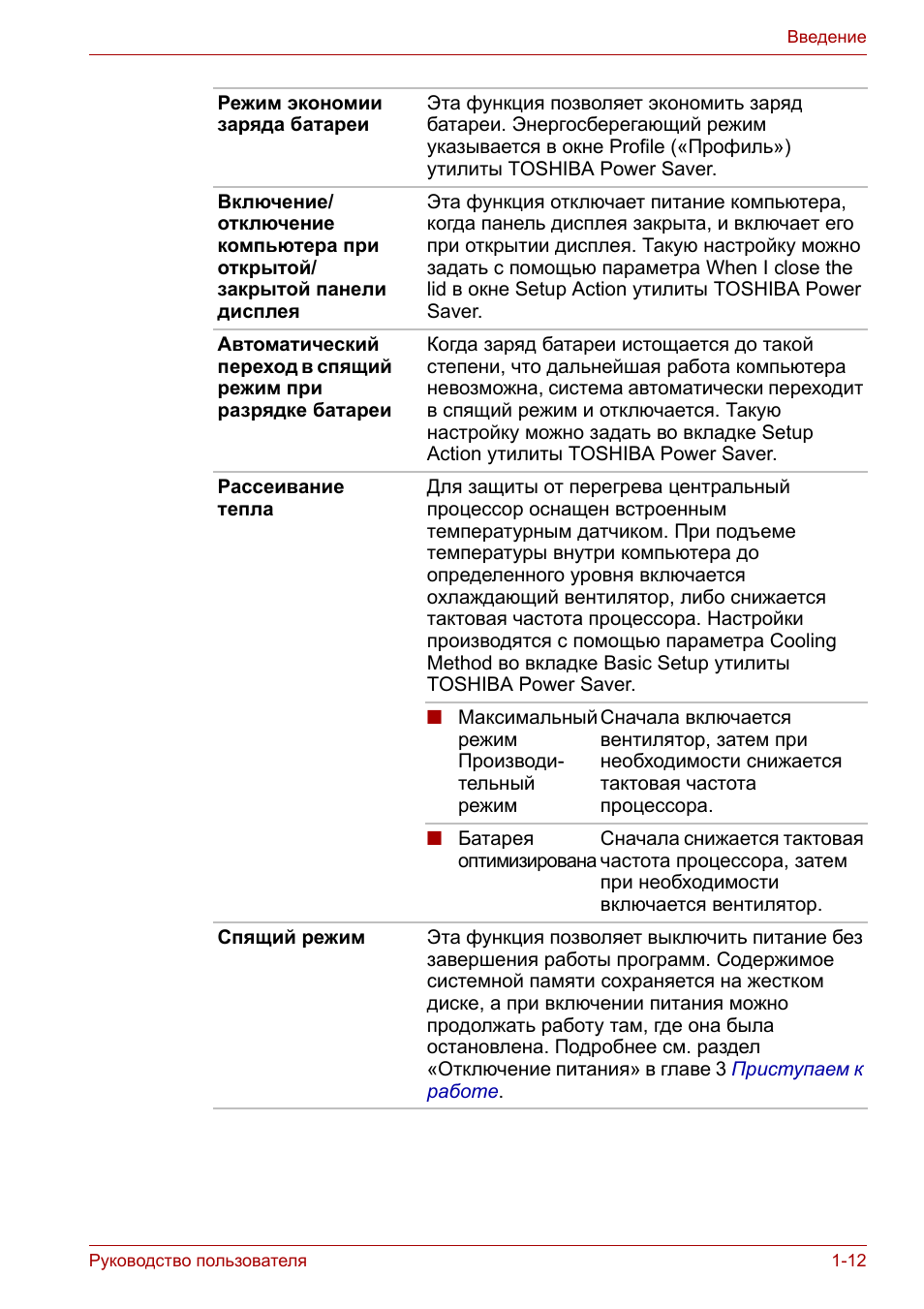

Руководство пользователя

1-12

Введение

Режим экономии

заряда батареи

Эта функция позволяет экономить заряд

батареи. Энергосберегающий режим

указывается в окне Profile («Профиль»)

утилиты TOSHIBA Power Saver.

Включение/

отключение

компьютера при

открытой/

закрытой панели

дисплея

Эта функция отключает питание компьютера,

когда панель дисплея закрыта, и включает его

при открытии дисплея. Такую настройку можно

задать с помощью параметра When I close the

lid в окне Setup Action утилиты TOSHIBA Power

Saver.

Автоматический

переход в спящий

режим при

разрядке батареи

Когда заряд батареи истощается до такой

степени, что дальнейшая работа компьютера

невозможна, система автоматически переходит

в спящий режим и отключается. Такую

настройку можно задать во вкладке Setup

Action утилиты TOSHIBA Power Saver.

Рассеивание

тепла

Для защиты от перегрева центральный

процессор оснащен встроенным

температурным датчиком. При подъеме

температуры внутри компьютера до

определенного уровня включается

охлаждающий вентилятор, либо снижается

тактовая частота процессора. Настройки

производятся с помощью параметра Cooling

Method во вкладке Basic Setup утилиты

TOSHIBA Power Saver.

n

Максимальный

режим

Производи-

тельный

режим

Сначала включается

вентилятор, затем при

необходимости снижается

тактовая частота

процессора.

n

Батарея

оптимизирована

Сначала снижается тактовая

частота процессора, затем

при необходимости

включается вентилятор.

Спящий режим

Эта функция позволяет выключить питание без

завершения работы программ. Содержимое

системной памяти сохраняется на жестком

диске, а при включении питания можно

продолжать работу там, где она была

остановлена. Подробнее см. раздел

«Отключение питания» в главе 3

Приступаем к

работе

.
