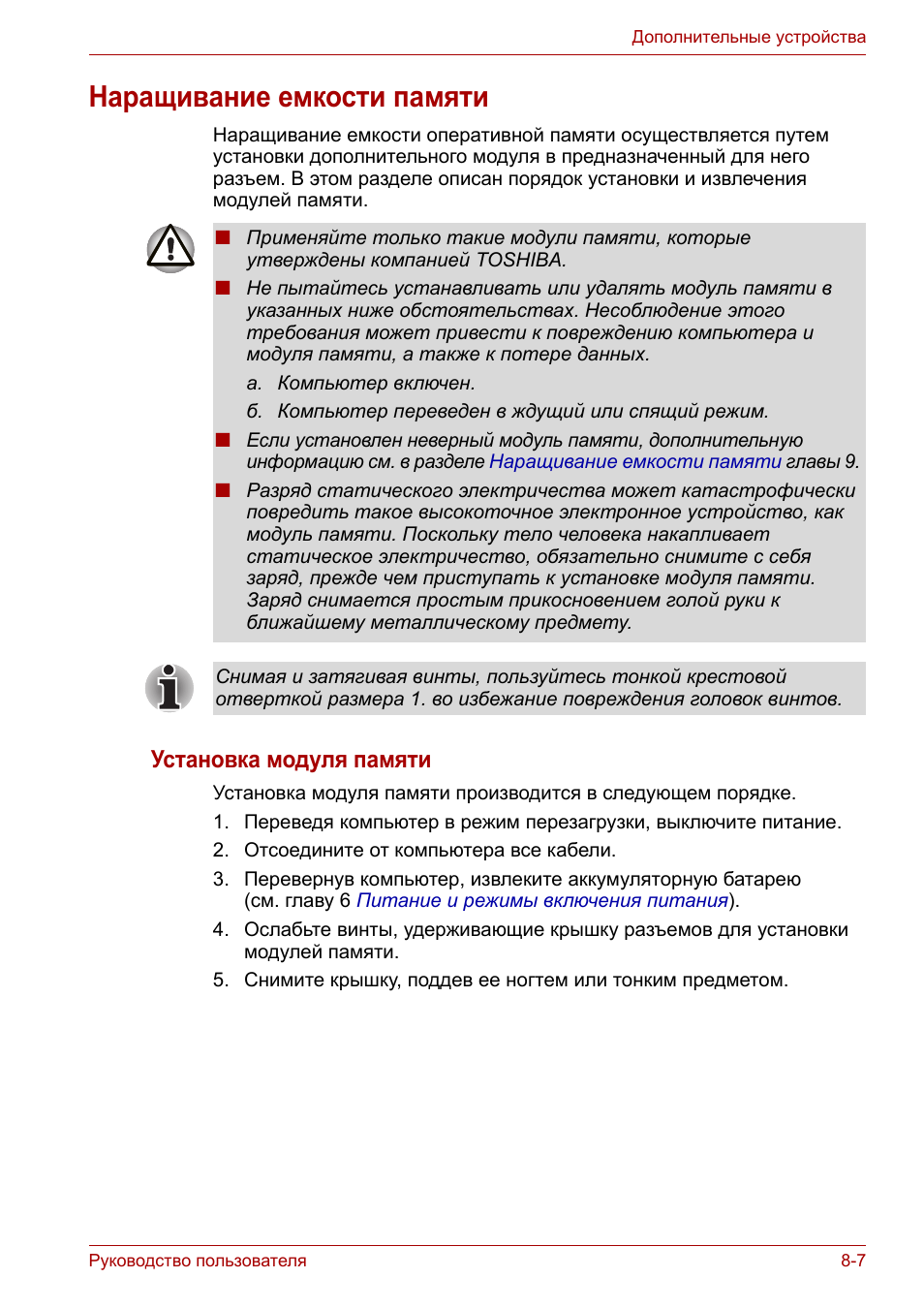

Руководство пользователя

8-7

Дополнительные устройства

Наращивание емкости памяти

Наращивание емкости оперативной памяти осуществляется путем

установки дополнительного модуля в предназначенный для него

разъем. В этом разделе описан порядок установки и извлечения

модулей памяти.

Установка модуля памяти

Установка модуля памяти производится в следующем порядке.
1. Переведя компьютер в режим перезагрузки, выключите питание.
2. Отсоедините от компьютера все кабели.
3. Перевернув компьютер, извлеките аккумуляторную батарею

(см. главу 6

Питание и режимы включения питания

).

4. Ослабьте винты, удерживающие крышку разъемов для установки

модулей памяти.

5. Снимите крышку, поддев ее ногтем или тонким предметом.

■

Применяйте только такие модули памяти, которые

утверждены компанией TOSHIBA.

■

Не пытайтесь устанавливать или удалять модуль памяти в

указанных ниже обстоятельствах. Несоблюдение этого

требования может привести к повреждению компьютера и

модуля памяти, а также к потере данных.
a. Компьютер включен.
б. Компьютер переведен в ждущий или спящий режим.

■

Если установлен неверный модуль памяти, дополнительную

информацию см. в разделе

Наращивание емкости памяти

главы 9.

■

Разряд статического электричества может катастрофически

повредить такое высокоточное электронное устройство, как

модуль памяти. Поскольку тело человека накапливает

статическое электричество, обязательно снимите с себя

заряд, прежде чем приступать к установке модуля памяти.

Заряд снимается простым прикосновением голой руки к

ближайшему металлическому предмету.

Снимая и затягивая винты, пользуйтесь тонкой крестовой

отверткой размера 1. во избежание повреждения головок винтов.

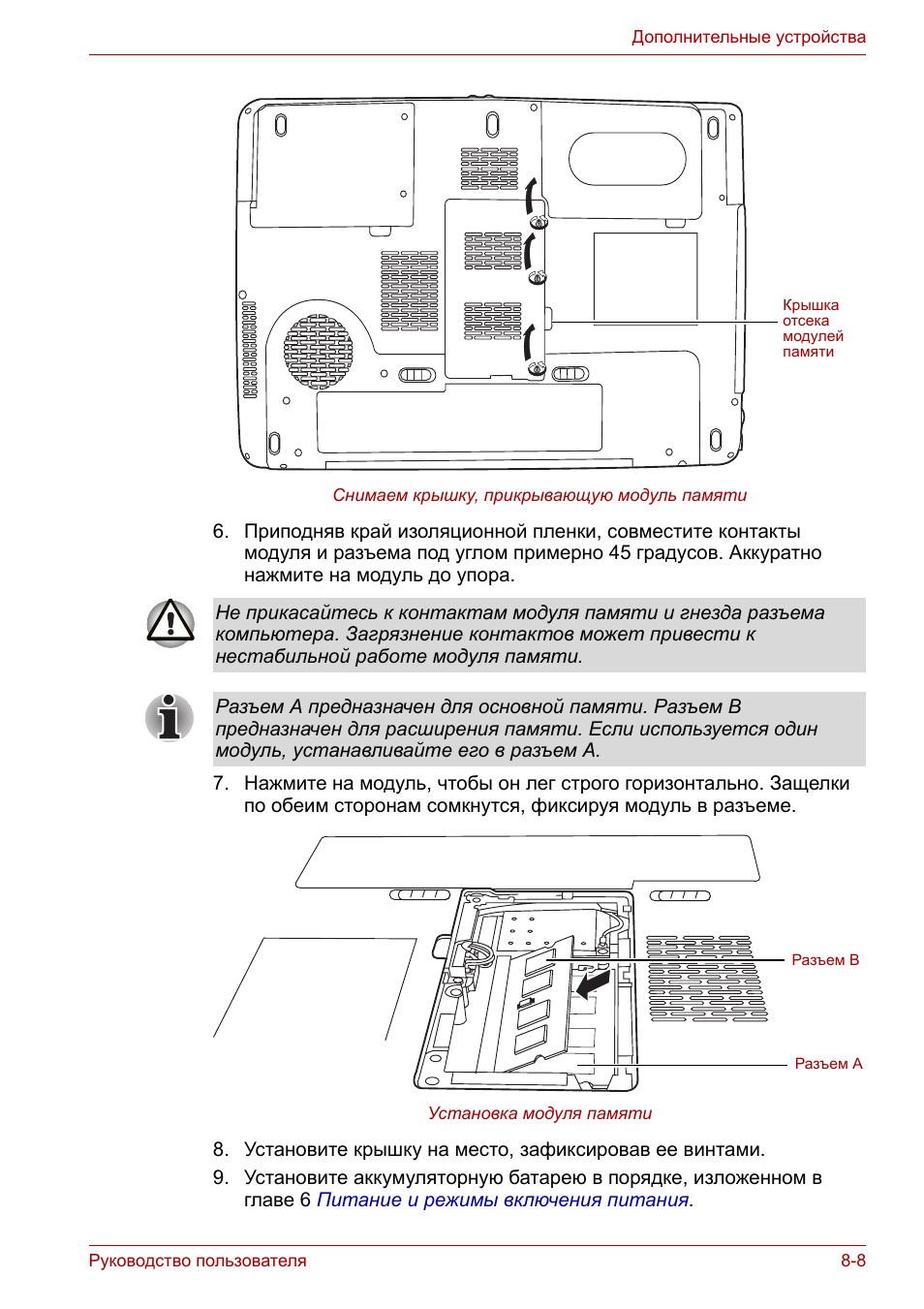

Руководство пользователя

8-8

Дополнительные устройства

Снимаем крышку, прикрывающую модуль памяти

6. Приподняв край изоляционной пленки, совместите контакты

модуля и разъема под углом примерно 45 градусов. Аккуратно

нажмите на модуль до упора.

7. Нажмите на модуль, чтобы он лег строго горизонтально. Защелки

по обеим сторонам сомкнутся, фиксируя модуль в разъеме.

Установка модуля памяти

8. Установите крышку на место, зафиксировав ее винтами.
9. Установите аккумуляторную батарею в порядке, изложенном в

главе 6

Питание и режимы включения питания

.

Крышка

отсека

модулей

памяти

Не прикасайтесь к контактам модуля памяти и гнезда разъема

компьютера. Загрязнение контактов может привести к

нестабильной работе модуля памяти.

Разъем A предназначен для основной памяти. Разъем B

предназначен для расширения памяти. Если используется один

модуль, устанавливайте его в разъем А.

Разъем B

Разъем A

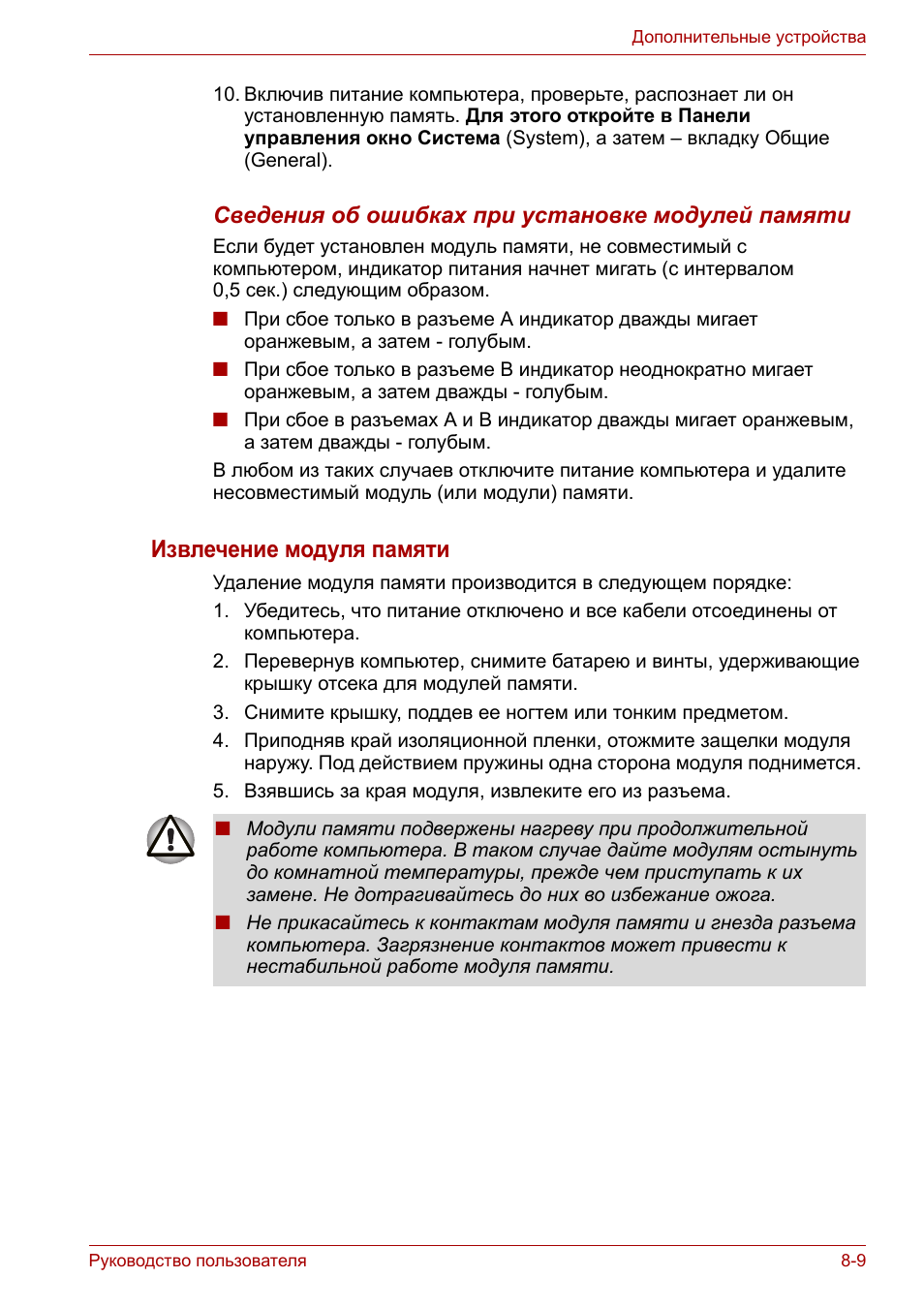

Руководство пользователя

8-9

Дополнительные устройства

10. Включив питание компьютера, проверьте, распознает ли он

установленную память. Для этого откройте в Панели

управления окно Система (System), а затем – вкладку Общие

(General).

Сведения об ошибках при установке модулей памяти

Если будет установлен модуль памяти, не совместимый с

компьютером, индикатор питания начнет мигать (с интервалом

0,5 сек.) следующим образом.

■

При сбое только в разъеме A индикатор дважды мигает

оранжевым, а затем - голубым.

■

При сбое только в разъеме B индикатор неоднократно мигает

оранжевым, а затем дважды - голубым.

■

При сбое в разъемах A и B индикатор дважды мигает оранжевым,

а затем дважды - голубым.

В любом из таких случаев отключите питание компьютера и удалите

несовместимый модуль (или модули) памяти.

Извлечение модуля памяти

Удаление модуля памяти производится в следующем порядке:
1. Убедитесь, что питание отключено и все кабели отсоединены от

компьютера.

2. Перевернув компьютер, снимите батарею и винты, удерживающие

крышку отсека для модулей памяти.

3. Снимите крышку, поддев ее ногтем или тонким предметом.
4. Приподняв край изоляционной пленки, отожмите защелки модуля

наружу. Под действием пружины одна сторона модуля поднимется.

5. Взявшись за края модуля, извлеките его из разъема.

■

Модули памяти подвержены нагреву при продолжительной

работе компьютера. В таком случае дайте модулям остынуть

до комнатной температуры, прежде чем приступать к их

замене. Не дотрагивайтесь до них во избежание ожога.

■

Не прикасайтесь к контактам модуля памяти и гнезда разъема

компьютера. Загрязнение контактов может привести к

нестабильной работе модуля памяти.

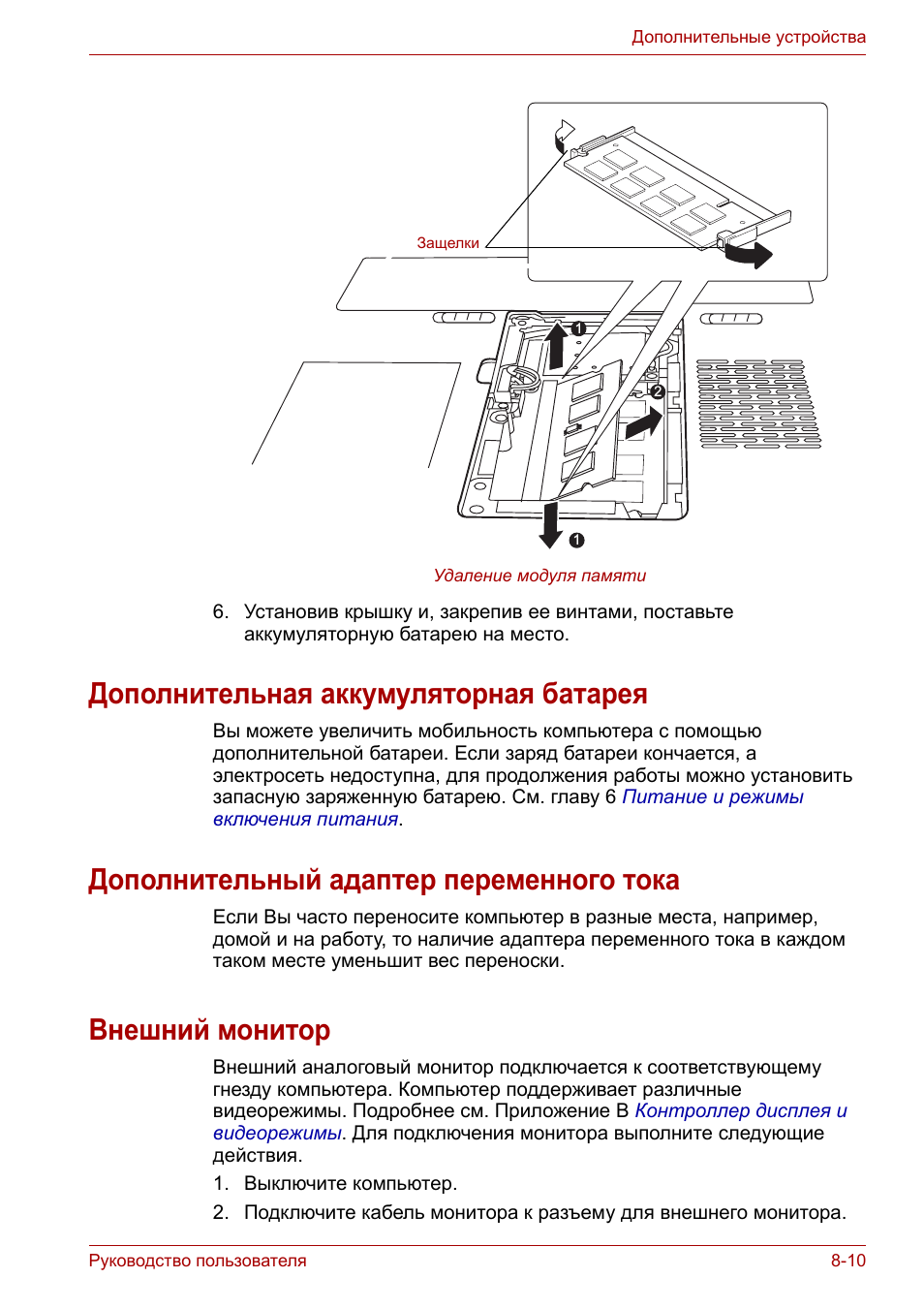

Руководство пользователя

8-10

Дополнительные устройства

Удаление модуля памяти

6. Установив крышку и, закрепив ее винтами, поставьте

аккумуляторную батарею на место.

Дополнительная аккумуляторная батарея

Вы можете увеличить мобильность компьютера с помощью

дополнительной батареи. Если заряд батареи кончается, а

электросеть недоступна, для продолжения работы можно установить

запасную заряженную батарею. См. главу 6

Питание и режимы

включения питания

.

Дополнительный адаптер переменного тока

Если Вы часто переносите компьютер в разные места, например,

домой и на работу, то наличие адаптера переменного тока в каждом

таком месте уменьшит вес переноски.

Внешний монитор

Внешний аналоговый монитор подключается к соответствующему

гнезду компьютера. Компьютер поддерживает различные

видеорежимы. Подробнее см. Приложение B

Контроллер дисплея и

видеорежимы

. Для подключения монитора выполните следующие

действия.
1. Выключите компьютер.
2. Подключите кабель монитора к разъему для внешнего монитора.

1

1

2

Защелки

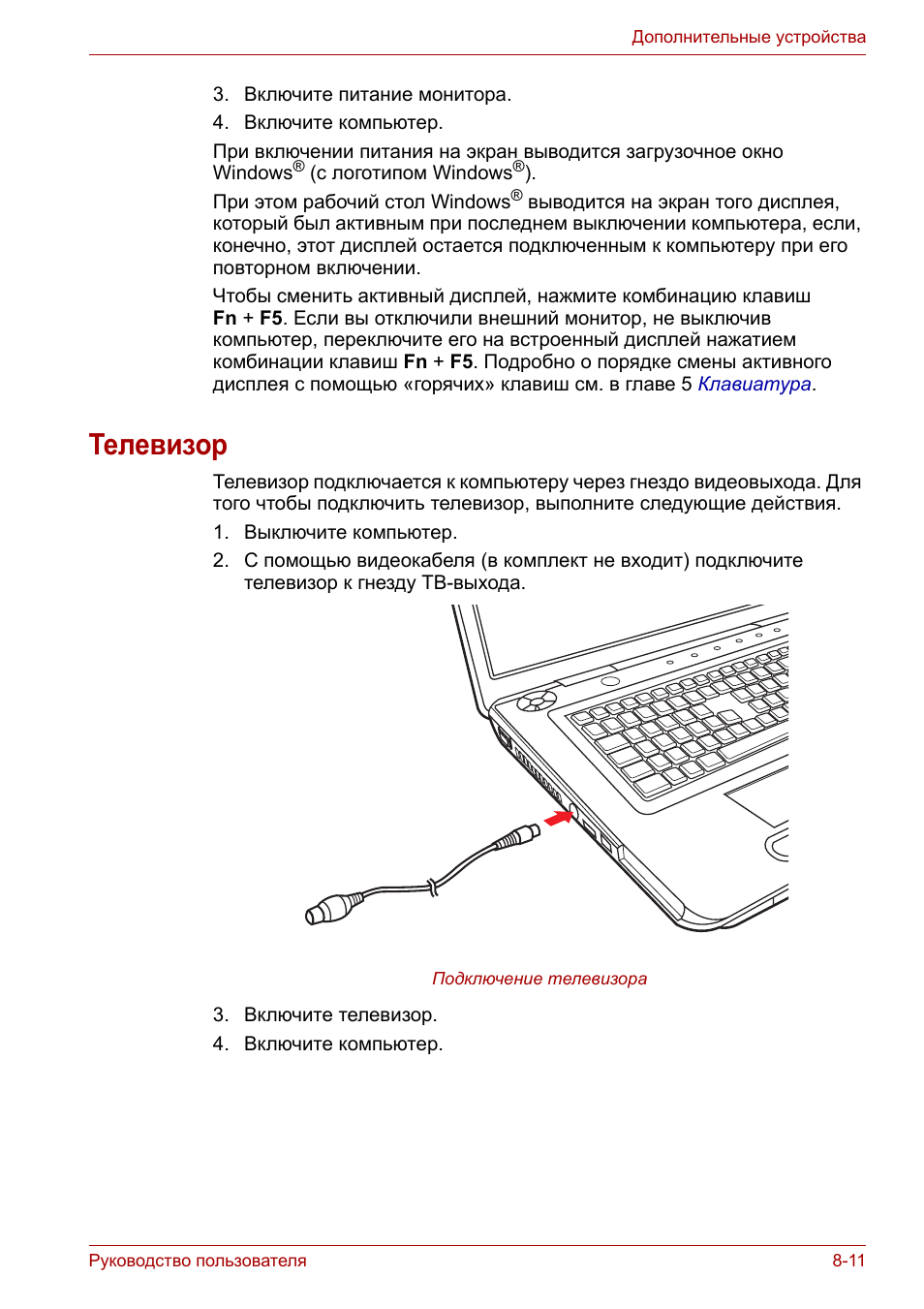

Руководство пользователя

8-11

Дополнительные устройства

3. Включите питание монитора.
4. Включите компьютер.
При включении питания на экран выводится загрузочное окно

Windows

®

(с логотипом Windows

®

).

При этом рабочий стол Windows

®

выводится на экран того дисплея,

который был активным при последнем выключении компьютера, если,

конечно, этот дисплей остается подключенным к компьютеру при его

повторном включении.
Чтобы сменить активный дисплей, нажмите комбинацию клавиш

Fn + F5. Если вы отключили внешний монитор, не выключив

компьютер, переключите его на встроенный дисплей нажатием

комбинации клавиш Fn + F5. Подробно о порядке смены активного

дисплея с помощью «горячих» клавиш см. в главе 5

Клавиатура

.

Телевизор

Телевизор подключается к компьютеру через гнездо видеовыхода. Для

того чтобы подключить телевизор, выполните следующие действия.
1. Выключите компьютер.
2. С помощью видеокабеля (в комплект не входит) подключите

телевизор к гнезду ТВ-выхода.

Подключение телевизора

3. Включите телевизор.
4. Включите компьютер.

Руководство пользователя

8-12

Дополнительные устройства

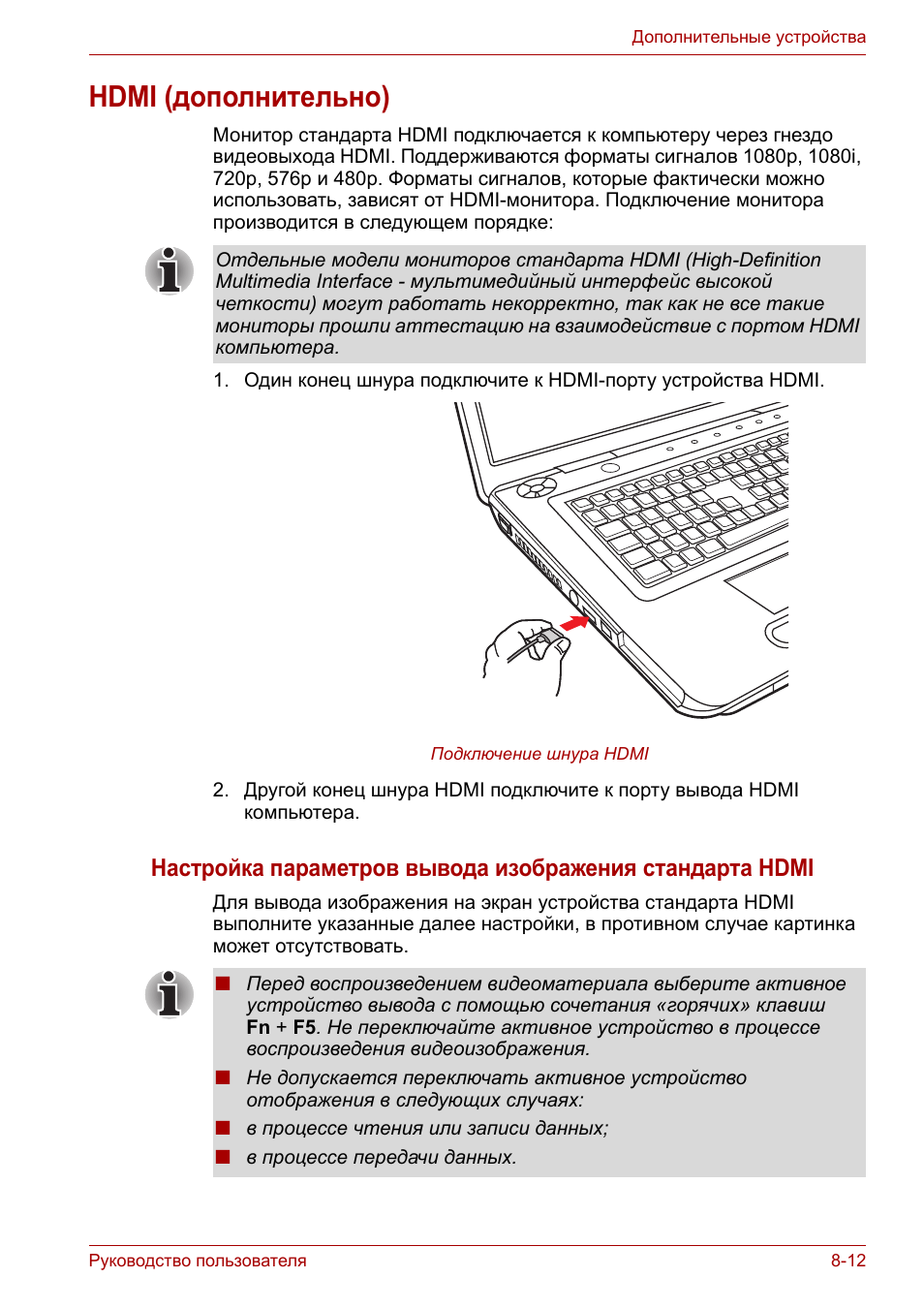

HDMI (дополнительно)

Монитор стандарта HDMI подключается к компьютеру через гнездо

видеовыхода HDMI. Поддерживаются форматы сигналов 1080p, 1080i,

720p, 576p и 480p. Форматы сигналов, которые фактически можно

использовать, зависят от HDMI-монитора. Подключение монитора

производится в следующем порядке:

1. Один конец шнура подключите к HDMI-порту устройства HDMI.

Подключение шнура HDMI

2. Другой конец шнура HDMI подключите к порту вывода HDMI

компьютера.

Настройка параметров вывода изображения стандарта HDMI

Для вывода изображения на экран устройства стандарта HDMI

выполните указанные далее настройки, в противном случае картинка

может отсутствовать.

Отдельные модели мониторов стандарта HDMI (High-Definition

Multimedia Interface - мультимедийный интерфейс высокой

четкости) могут работать некорректно, так как не все такие

мониторы прошли аттестацию на взаимодействие с портом HDMI

компьютера.

■

Перед воспроизведением видеоматериала выберите активное

устройство вывода с помощью сочетания «горячих» клавиш

Fn + F5. Не переключайте активное устройство в процессе

воспроизведения видеоизображения.

■

Не допускается переключать активное устройство

отображения в следующих случаях:

■

в процессе чтения или записи данных;

■

в процессе передачи данных.

Руководство пользователя

8-13

Дополнительные устройства

Настройка звука в стандарте HDMI

Настройка звуковоспроизводящего устройства на стандарт HDMI

производится в изложенном далее порядке.
1. Откройте меню Start («Пуск»).
2. Выберите пункт Control Panel («Панель управления»).
3. Выберите пункт Hardware and Sound («Оборудование и звук»).
4. Выберите пункт Sound («Звук»).
5. Выберите пункт Digital Output Device (HDMI) («Устройство

цифрового вывода (HDMI)»).

6. Нажмите кнопку Set Default Device («Выбрать устройство по

умолчанию»).

Чтобы установить в качестве устройства вывода звука встроенный

динамик, выполните указанные ниже действия.
1. Откройте меню Start («Пуск»).
2. Выберите пункт Control Panel («Панель управления»).
3. Выберите пункт Hardware and Sound («Оборудование и звук»).
4. Выберите пункт Sound («Звук»).
5. Выберите пункт Speakers («Динамики»).
6. Нажмите кнопку Set Default Device («Выбрать устройство по

умолчанию»).

Порт i.LINK (IEEE1394)

Интерфейс i.LINK (IEEE1394) обеспечивает высокоскоростную

передачу данных на компьютер с разнообразных совместимых

устройств, включая:
1. Цифровые видеокамеры
2. Жесткие диски
3. Магнитооптические приводы
4. Дисководы CD-RW

Четырехконтактный разъем i.LINK не служит проводником

электропитания. Внешние устройства нуждаются в собственном

источнике питания.

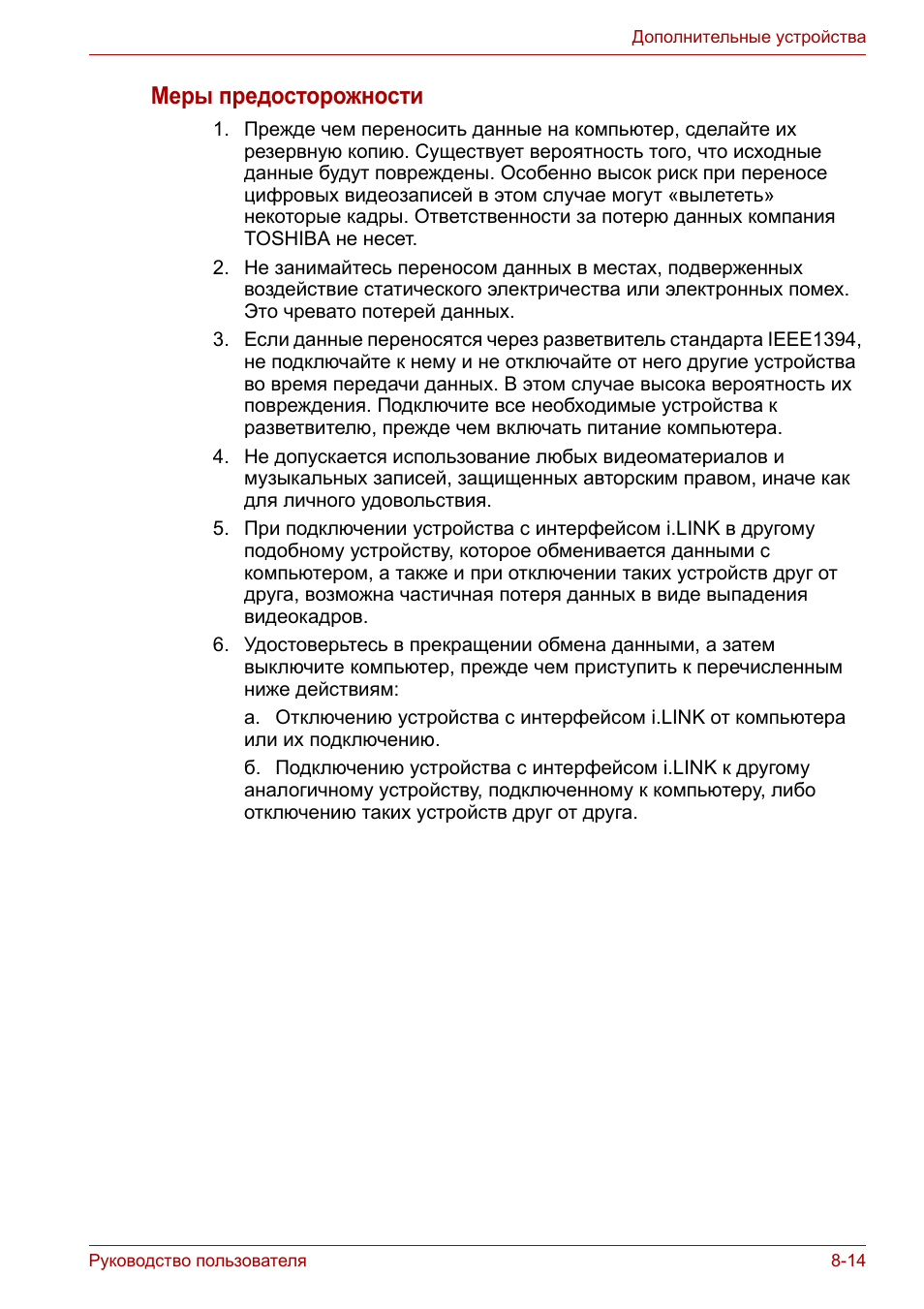

Руководство пользователя

8-14

Дополнительные устройства

Меры предосторожности

1. Прежде чем переносить данные на компьютер, сделайте их

резервную копию. Существует вероятность того, что исходные

данные будут повреждены. Особенно высок риск при переносе

цифровых видеозаписей в этом случае могут «вылететь»

некоторые кадры. Ответственности за потерю данных компания

TOSHIBA не несет.

2. Не занимайтесь переносом данных в местах, подверженных

воздействие статического электричества или электронных помех.

Это чревато потерей данных.

3. Если данные переносятся через разветвитель стандарта IEEE1394,

не подключайте к нему и не отключайте от него другие устройства

во время передачи данных. В этом случае высока вероятность их

повреждения. Подключите все необходимые устройства к

разветвителю, прежде чем включать питание компьютера.

4. Не допускается использование любых видеоматериалов и

музыкальных записей, защищенных авторским правом, иначе как

для личного удовольствия.

5. При подключении устройства с интерфейсом i.LINK в другому

подобному устройству, которое обменивается данными с

компьютером, а также и при отключении таких устройств друг от

друга, возможна частичная потеря данных в виде выпадения

видеокадров.

6. Удостоверьтесь в прекращении обмена данными, а затем

выключите компьютер, прежде чем приступить к перечисленным

ниже действиям:
a. Отключению устройства с интерфейсом i.LINK от компьютера

или их подключению.
б. Подключению устройства с интерфейсом i.LINK к другому

аналогичному устройству, подключенному к компьютеру, либо

отключению таких устройств друг от друга.

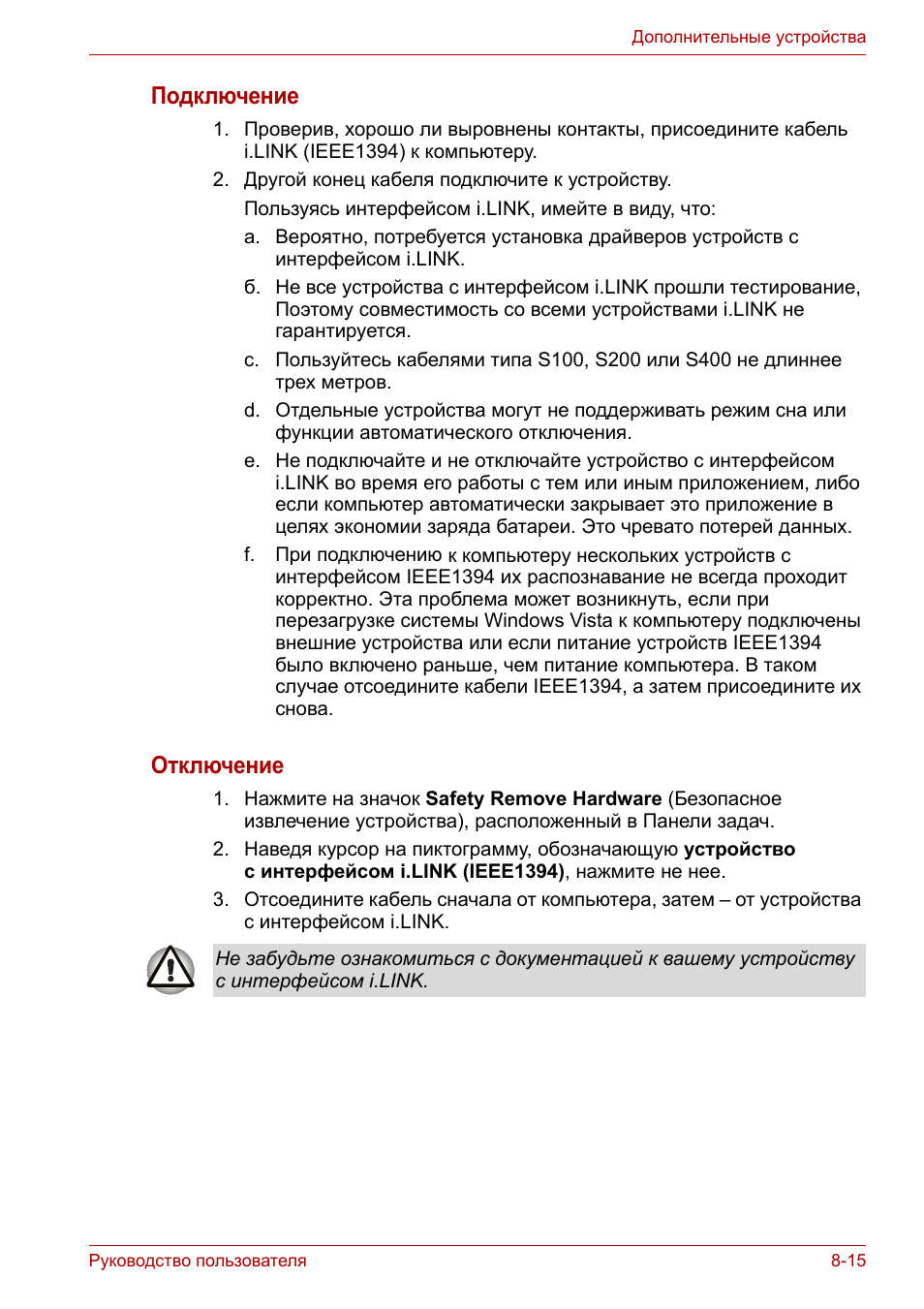

Руководство пользователя

8-15

Дополнительные устройства

Подключение

1. Проверив, хорошо ли выровнены контакты, присоедините кабель

i.LINK (IEEE1394) к компьютеру.

2. Другой конец кабеля подключите к устройству.

Пользуясь интерфейсом i.LINK, имейте в виду, что:
a. Вероятно, потребуется установка драйверов устройств с

интерфейсом i.LINK.

б. Не все устройства с интерфейсом i.LINK прошли тестирование,

Поэтому совместимость со всеми устройствами i.LINK не

гарантируется.

c. Пользуйтесь кабелями типа S100, S200 или S400 не длиннее

трех метров.

d. Отдельные устройства могут не поддерживать режим сна или

функции автоматического отключения.

e. Не подключайте и не отключайте устройство с интерфейсом

i.LINK во время его работы с тем или иным приложением, либо

если компьютер автоматически закрывает это приложение в

целях экономии заряда батареи. Это чревато потерей данных.

f. При подключению к компьютеру нескольких устройств с

интерфейсом IEEE1394 их распознавание не всегда проходит

корректно. Эта проблема может возникнуть, если при

перезагрузке системы Windows Vista к компьютеру подключены

внешние устройства или если питание устройств IEEE1394

было включено раньше, чем питание компьютера. В таком

случае отсоедините кабели IEEE1394, а затем присоедините их

снова.

Отключение

1. Нажмите на значок Safety Remove Hardware (Безопасное

извлечение устройства), расположенный в Панели задач.

2. Наведя курсор на пиктограмму, обозначающую устройство

с интерфейсом i.LINK (IEEE1394), нажмите не нее.

3. Отсоедините кабель сначала от компьютера, затем – от устройства

с интерфейсом i.LINK.

Не забудьте ознакомиться с документацией к вашему устройству

с интерфейсом i.LINK.

Руководство пользователя

8-16

Дополнительные устройства

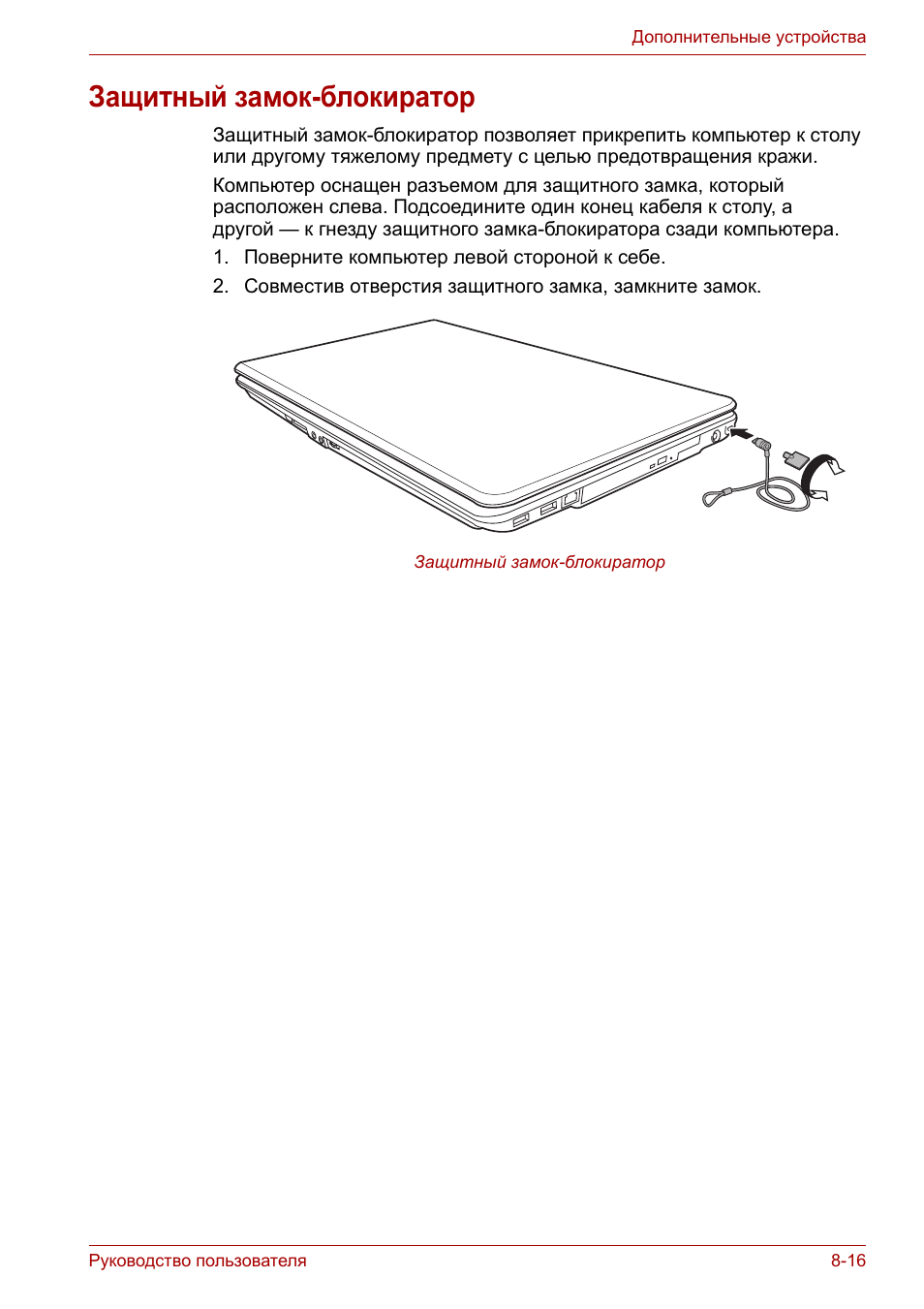

Защитный замок-блокиратор

Защитный замок-блокиратор позволяет прикрепить компьютер к столу

или другому тяжелому предмету с целью предотвращения кражи.
Компьютер оснащен разъемом для защитного замка, который

расположен слева. Подсоедините один конец кабеля к столу, а

другой — к гнезду защитного замка-блокиратора сзади компьютера.
1. Поверните компьютер левой стороной к себе.
2. Совместив отверстия защитного замка, замкните замок.

Защитный замок-блокиратор
