Закрепление конца шва

Закрепление конца шва

Так как швы, сформированные плоскошовноя
строчкой, распускаются при вытаскивании
нити петлителя в конце шитья, закрепите конец
шва следующим образом.

При шитье через кромку ткани из тех нитей,
которые выходят из кромки, сначала свяжите
игольные нити (2 или 3 нити), как показано на

рисунке справа. Затем свяжите эти нити с

нитями петлителя.

* Когда шитье остановилось в середине,

вытяните игольные нити (2 или 3 нити) с
изнаночной стороны ткани и свяжите нити так,
как описано выше.

Обрежьте лишние нитки.

Примечание:

Обычно швы в начале шитья не распускаются,
но безопаснее закрепить конец шва теми же
операциями, которые описаны для шитья через
кромку ткани.

30

18. ОБСЛУЖИВАНИЕ МАШИНЫ

Чистка машины

А

Опасно:

Перед чисткой машины извлеките вилку
шнура питания из розетки.

Старайтесь чаще удалять ворс из зоны
петлителя сухой ворсовой щеткой.

Смазка машины

А

Опасно:

Перед смазкой машины извлеките вилку
шнура питания из розетки.

Точки смазки, показанные на схеме,
подлежат периодической смазке.

Примечание:

Используйте только масло для швейных
машин. Не пользуйтесь Никакими другими
маслами, чтобы не повредить машину.

31

Как заменить лампочку

А

Опасно:
Перед заменой лампочки всегда
вынимайте вилку.

• Лампочки имеются в наличии у дилеров.

Возьмите с еобой старую лампочку и
попросите такую же.

• Если напряжение, указанное на табличке

с электрическими параметрами машины,

120 В, попросите лампочку со

следующими характеристиками.

- Байонетного типа: 110~120 В, 15 Вт

• Форма колбы: Т-20
• Цоколь лампы: Е12
• Общая длина: 48 мм

• Отверните винт лицевой крышки, и

слегка отталкивая крышку назад,
поверните крышку влево и снимите ее с
машины, как показано на рисунке.
Поверните лампочку влево и извлеките ее.
Для установки лампочки вставьте
лампочку в гнездо и поверните ее вправо.

А

Предостережение:

Перед заменой лампочки на новую

убедитесь, что она остыла.

А

Внимание:

Перед тем, как вставить вилку в розетку,
сначала закройте лицевую крышку.

Если напряжение, указанное на табличке
с электрическими параметрами машины,
220-240 В, попросите лампочку со
следующими характеристиками.

■ Эдисоновского типа: (винтовая):

220-240 В, 15 Вт

• Форма колбы: Т-22
• Цоколь лампы: Е14
• Общая длина: 56 мм

Отверните винт лицевой крышки, и
слегка отталкивая крышку назад,
поверните крышку влево и снимите ее с
машины, как показано на рисунке.
Поверните лампочку влево и извлеките ее.
Для установки лампочки вверните
лампочку в гнездо и поверните ее вправо.

32

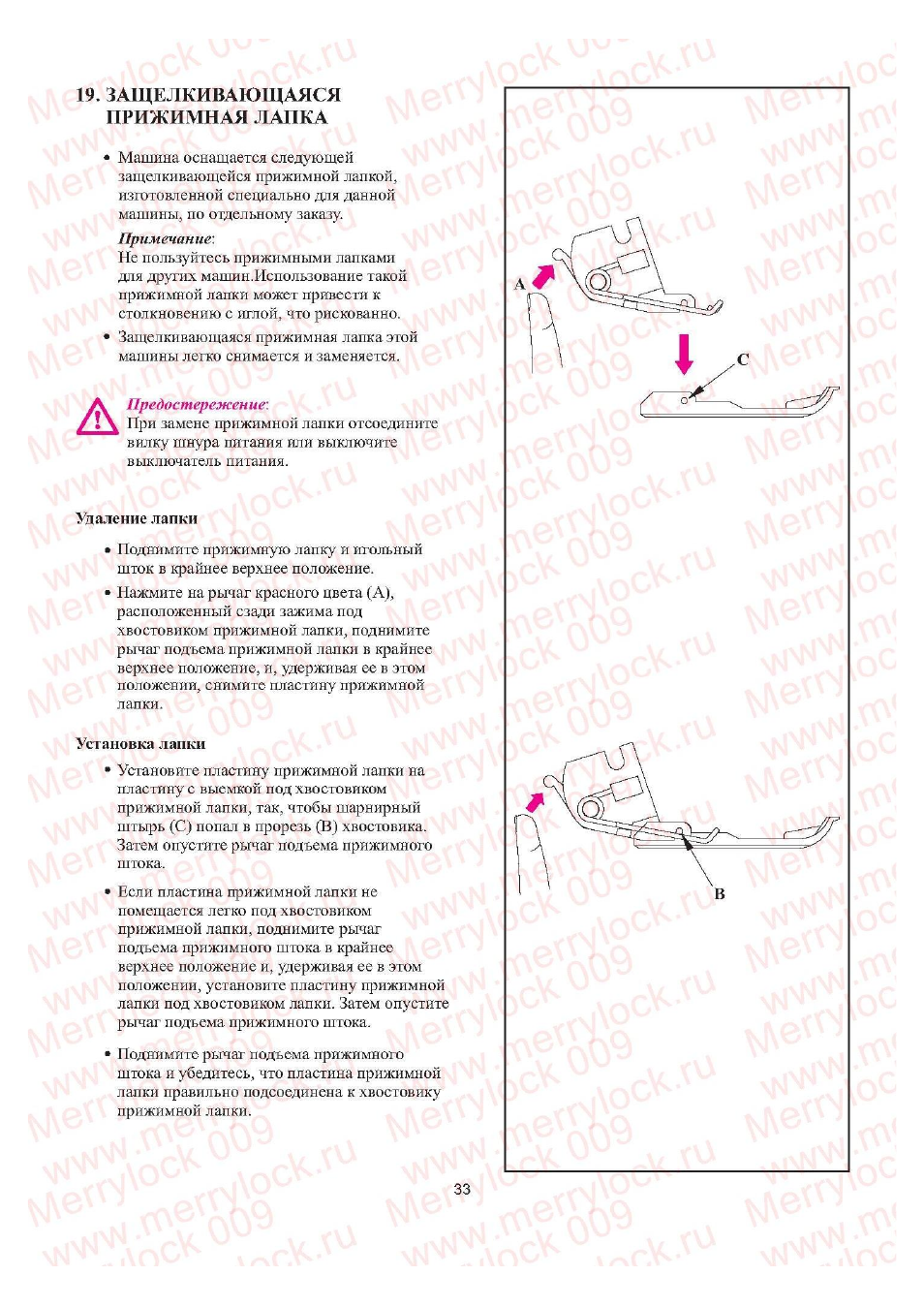

19. ЗАЩЕЛКИВАЮЩАЯСЯ

ПРИЖИМНАЯ ЛАПКА

• Машина оснащается следующей

защелкивающейся прижимной лапкой,

изготовленной специально для данной
машины, по отдельному заказу.

Примечание'.

Не пользуйтесь прижимными лапками
для других машин.Использование такой

прижимной лапки может привести к
столкновению с иглой, что рискованно.

• Защелкивающаяся прижимная лапка этой

машины легко снимается и заменяется.

А

предостережение:

При замене прижимной лапки отсоедините
вилку шнура питания или выключите
выключатель питания.

Удаление лапки

• Поднимите прижимную лапку и игольный

шток в крайнее верхнее положение.

• Нажмите на рычаг красного цвета (А),

расположенный сзади зажима под
хвостовиком прижимной лапки, поднимите
рычаг подъема прижимной лапки в крайнее

верхнее положение, и, удерживая ее в этом
положении, снимите пластину прижимной

лапки.

Установка лапки

• Установите пластину прижимной лапки на

пластину с выемкой под хвостовиком
прижимной лапки, так, чтобы шарнирный
штырь (С) попал в прорезь (В) хвостовика.
Затем опустите рычаг подъема прижимного
штока.

• Если пластина прижимной лапки не

помещается легко под хвостовиком
прижимной лапки, поднимите рычаг
подъема прижимного штока в крайнее
верхнее положение и, удерживая ее в этом
положении, установите пластину прижимной

лапки под хвостовиком лапки. Затем опустите
рычаг подъема прижимного штока.

•

• Поднимите рычаг подъема прижимного

штока и убедитесь, что пластина прижимной

лапки правильно подсоединена к хвостовику

прижимной лапки.

33

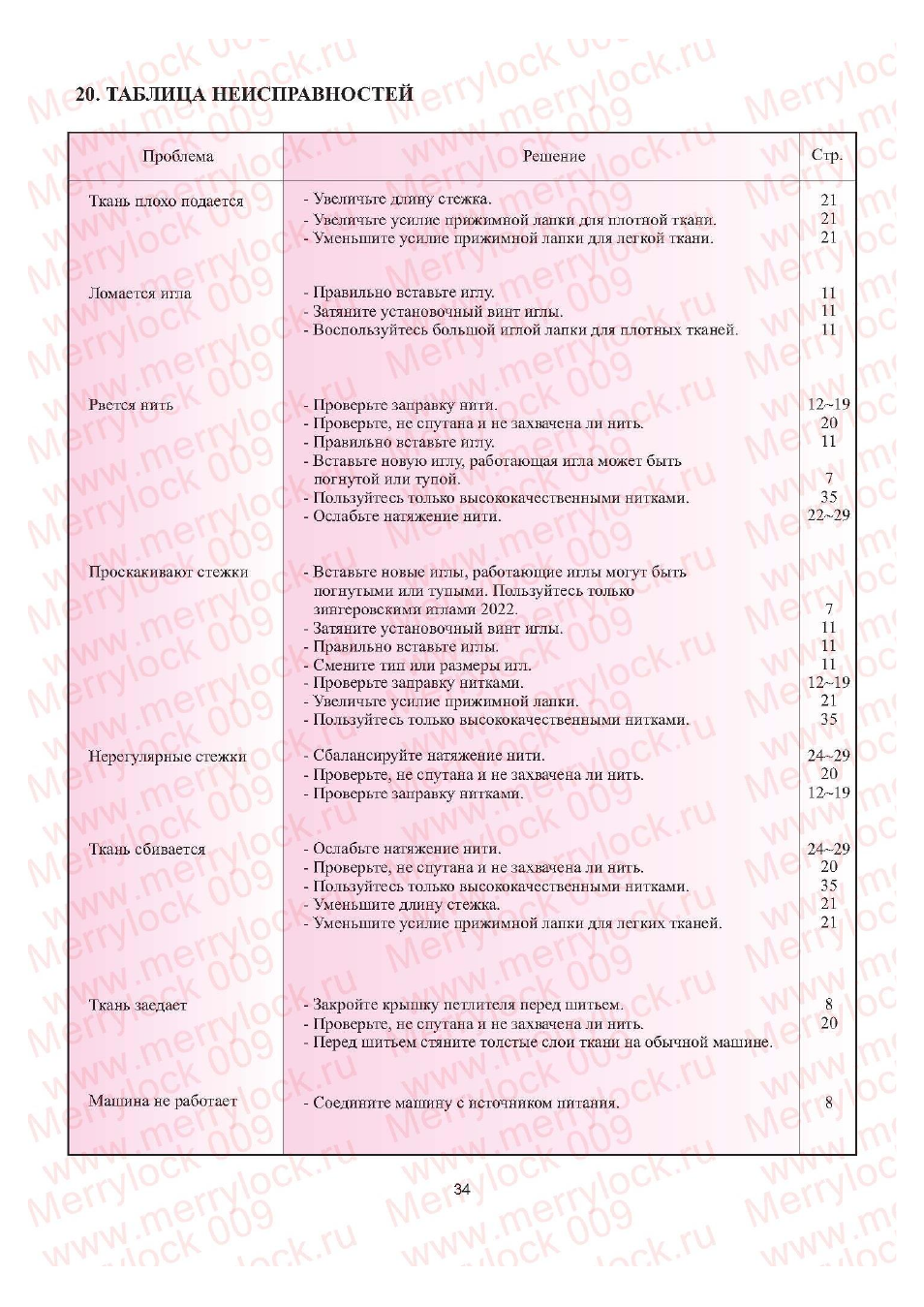

20. ТАБЛИЦА

неисправностей

Проблема

Решение

Стр.

Ткань плохо подается

- Увеличьте длину стежка.

21

- Увеличьте усилие прижимной лапки для плотной ткани.

21

- Уменьшите усилие прижимной лапки для легкой ткани.

21

Ломается игла

- Правильно вставьте иглу.

11

- Затяните установочный винт иглы.

11

- Воспользуйтесь большой иглой лапки для плотных тканей.

11

Рвется нить

- Проверьте заправку нити.

12-19

- Проверьте, не спутана и не захвачена ли нить.

20

- Правильно вставьте иглу.
- Вставьте новую иглу, работающая игла может быть

11

погнутой или тупой.

7

- Пользуйтесь только высококачественными нитками.

35

- Ослабьте натяжение нити.

22-29

Проскакивают стежки

- Вставьте новые иглы, работающие иглы могут быть

погнутыми или тупыми. Пользуйтесь только

зингероБскими иглами 2022.

7

- Затяните установочный винт иглы.

11

- Правильно вставьте иглы.

11

- Смените тип или размеры игл.

11

- Проверьте заправку нитками.

12-19

- Увеличьте усилие прижимной лапки.

21

- Пользуйтесь только высококачественными нитками.

35

Нерегулярные стежки

- Сбалансируйте натяжение нити.

24-29

- Проверьте, не спутана и не захвачена ли нить.

20

- Проверьте заправку нитками.

12-19

Ткань сбивается

- Ослабьте натяжение нити.

24-29

- Проверьте, не спутана и не захвачена ли нить.

20

- Пользуйтесь только высококачественными нитками.

35

- Уменьшите длину стежка.

21

- Уменьшите усилие прижимной лапки для легких тканей.

21

Ткань заедает

- Закройте крышку петлителя перед шитьем.

8

- Проверьте, не спутана и не захвачена ли нить.
- Перед шитьем стяните толстые слои ткани на обычной машине.

20

Машина не работает

- Соедините машину с источником питания.

8

34

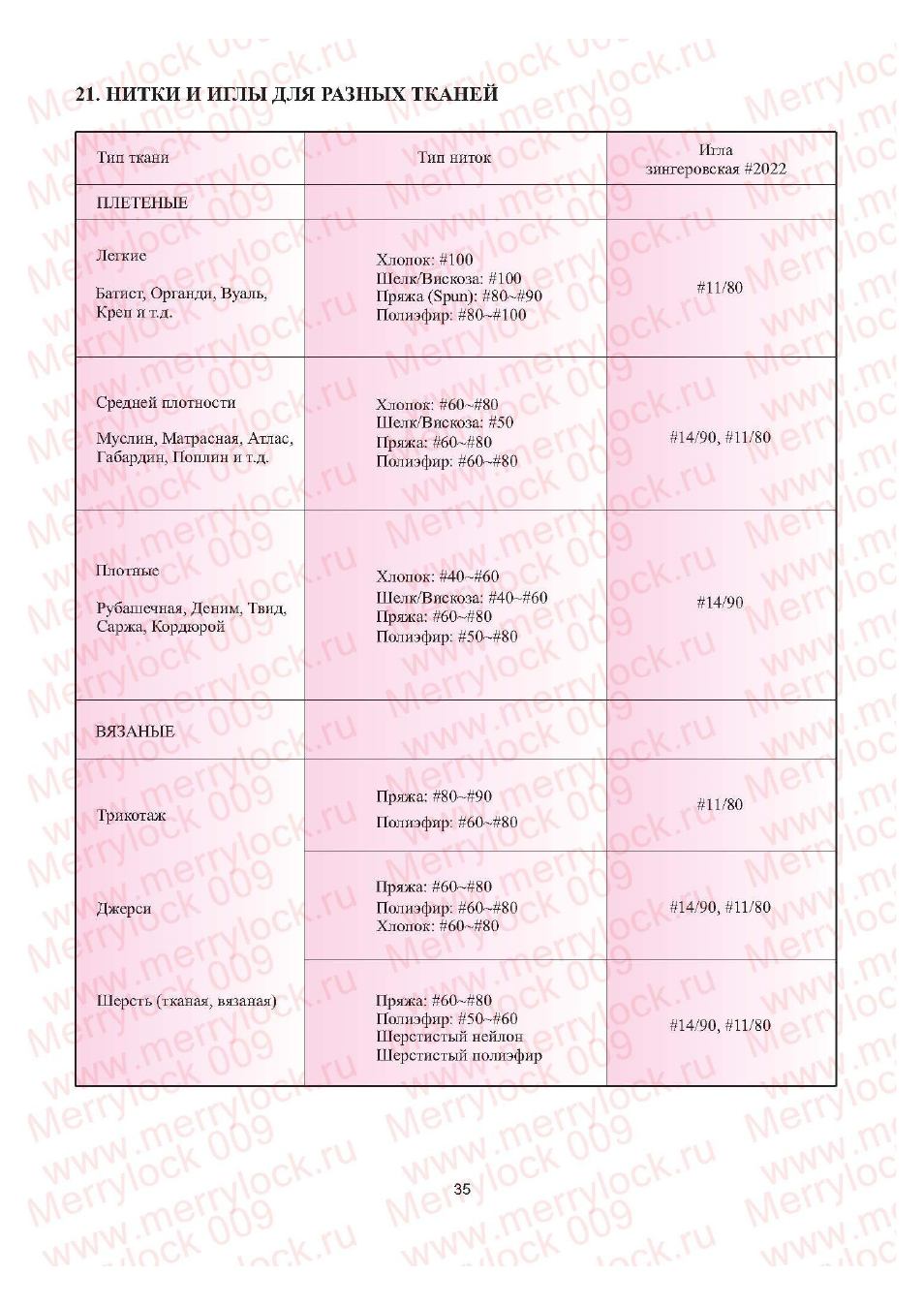

21. НИТКИ И ИГЛЫ для РАЗНЫХ ТКАНЕЙ

Тйп ткани

Тип ниток

Игла

зйнгеровская #2022

ПЛЕТЕНЫЕ

Легкие

Батист, Органди, Вуаль,

Креп и т.д.

Хлопок: #100

Шелк/Вйскоза: #100
Пряжа (Spun); #80~#90
Полиэфир: #80~#100

#11/80

Средней плотности

Муслйн, Матрасная, Атлас,

Габардин, Поплин и т.д.

Хлопок: #60~#80

Шелк/Вискоза: #50
Пряжа: #60~#80
Полиэфир: #60~#80

#14/90, #11/80

Плотные

Рубашечная, Деним, Твид,

Саржа, Кордюрой

Хлопок: #40~#60

Шелк/Вискоза: #40~#60
Пряжа; #60~#80
Полиэфир: #50~#80

#14/90

ВЯЗАНЫЕ

Трикотаж

Пряжа; #80~#90

Полиэфир: #60~#80

#11/80

Джерси

Пряжа: #60~#80

Полиэфир: #60~#80

Хлопок: #60~#80

#14/90, #11/80

Шерсть (тканая, вязаная)

Пряжа: #60~#80

Полиэфир: #50~#60
Шерстистый нейлон
Шерстистый полиэфир

#14/90, #11/80

35

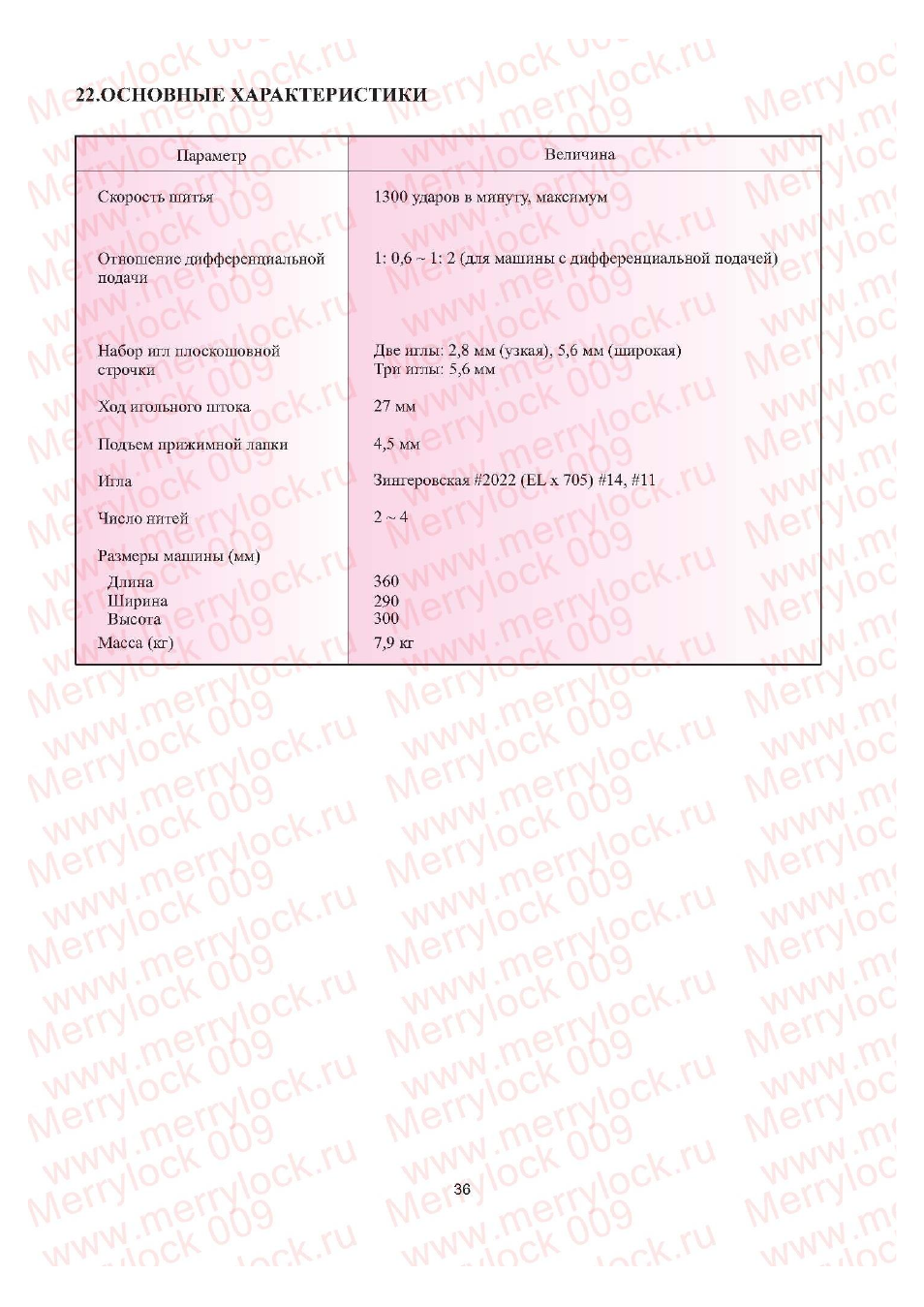

22.0СН0ВНЫЕ ХАРАКТЕРИСТИКИ

Параметр

Величина

Скорость шитья

1300 ударов в минуту, максимум

Отношение дифференниальной

1: 0,6 ~ 1; 2 (для машины с дифференциальной подачей)

подачи

Набор игл плоскошовной

Две иглы; 2,8 мм (узкая), 5,6 мм (широкая)

строчки

Три иглы; 5,6 мм

Ход игольного штока

27 мм

Подъем прижимной лапки

4,5 мм

Игла

Зингеровская #2022 (EL х 705) #14, #11

Число нитей

2~4

Размеры машины (мм)

Длина

360

Ширина

290

Высота

300

Масса (кг)

7,9 кг
