Instruction manual and user guide for
Merrylock 006

006

оверлок 4-х ниточный

1

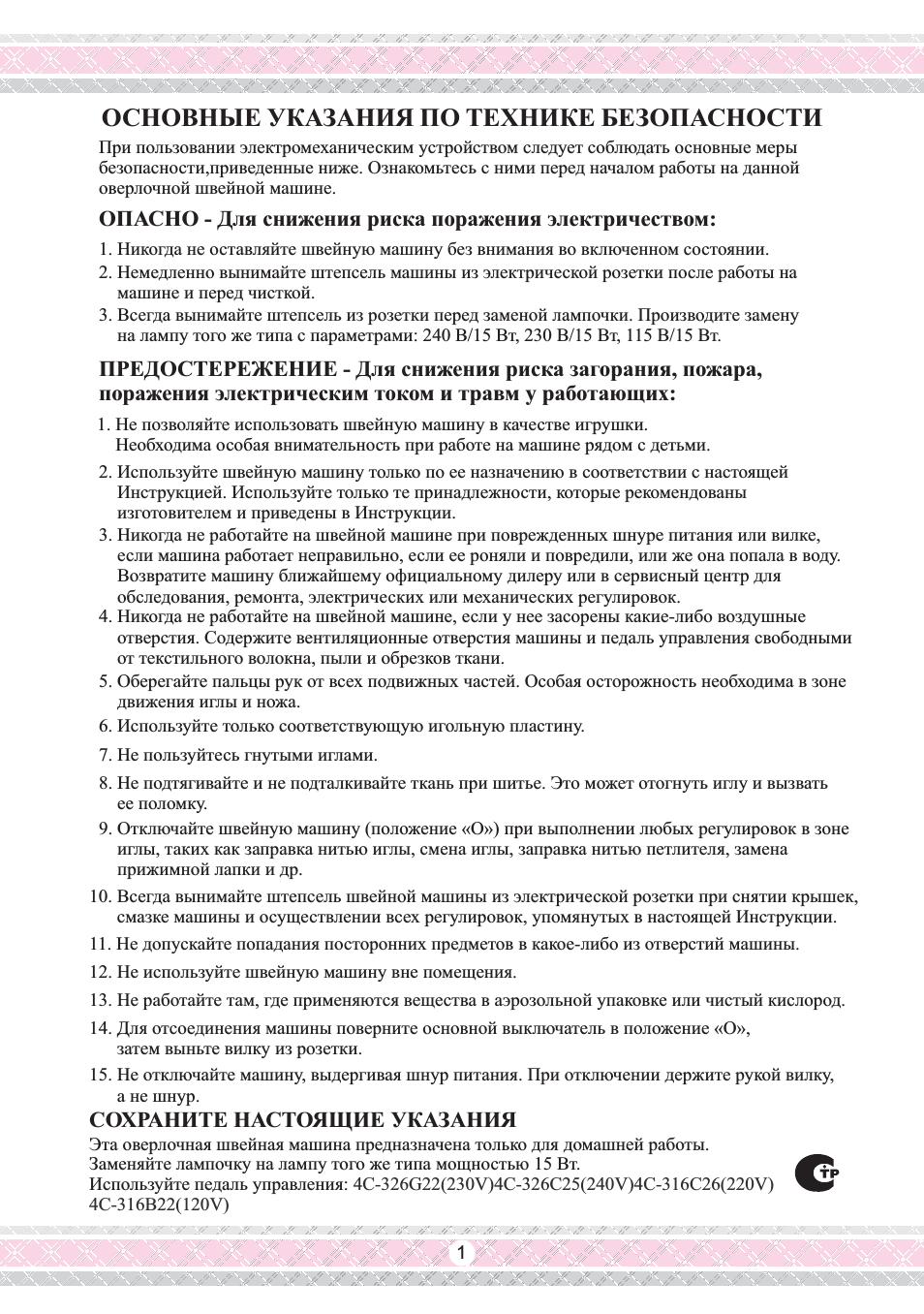

ОСНОВНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

При пользовании электромеханическим устройством следует соблюдать основные меры

безопасности,приведенные ниже. Ознакомьтесь с ними перед началом работы на данной

оверлочной швейной машине.

ОПАСНО - Для снижения риска поражения электричеством:

1. Никогда не оставляйте швейную машину без внимания во включенном состоянии.

2. Немедленно вынимайте штепсель машины из электрической розетки после работы на

машине и перед чисткой.

3. Всегда вынимайте штепсель из розетки перед заменой лампочки. Производите замену

на лампу того же типа с параметрами: 240 В/15 Вт, 230 В/15 Вт, 115 В/15 Вт.

ПРЕДОСТЕРЕЖЕНИЕ - Для снижения риска загорания, пожара,

поражения электрическим током и травм у работающих:

1. Не позволяйте использовать швейную машину в качестве игрушки.

Необходима особаявнимательность при работе на машине рядом с детьми.

2. Используйте швейную машину только по ее назначению в соответствии с настоящей

Инструкцией. Используйте только те принадлежности, которые рекомендованы

изготовителем и приведены в Инструкции.

3. Никогда не работайте на швейной машине при поврежденных шнуре питанияили вилке,

если машина работает неправильно, если ее роняли и повредили, или же она попала в воду.

Возвратите машину ближайшему официальному дилеру или в сервисный центр для

обследования, ремонта, электрических или механических регулировок.

4. Никогда не работайте на швейной машине, если у нее засорены какие-либо воздушные

отверстия. Содержите вентиляционные отверстиямашины и педаль управлениясвободными

от текстильного волокна, пыли и обрезков ткани.

5. Оберегайте пальцы рук от всех подвижных частей. Особаяосторожность необходима в зоне

движенияиглы и ножа.

6. Используйте только соответствующую игольную пластину.
7. Не пользуйтесь гнутыми иглами.
8. Не подтягивайте и не подталкивайте ткань при шитье. Это может отогнуть иглу и вызвать

ее поломку.

9. Отключайте швейную машину (положение «О») при выполнении любых регулировок в зоне

иглы, таких как заправка нитью иглы, смена иглы, заправка нитью петлителя, замена

прижимной лапки и др.

10. Всегда вынимайте штепсель швейной машины из электрической розетки при снятии крышек,

смазке машины и осуществлении всех регулировок, упомянутых в настоящей Инструкции.

11. Не допускайте попаданияпосторонних предметов в какое-либо из отверстий машины.
12. Не используйте швейную машину вне помещения.
13. Не работайте там, где применяются вещества в аэрозольной упаковке или чистый кислород.
14. Дляотсоединениямашины поверните основной выключатель в положение «О»,

затем выньте вилку из розетки.

15. Не отключайте машину, выдергиваяшнур питания. При отключении держите рукой вилку,

а не шнур.

СОХРАНИТЕ НАСТОЯЩИЕ УКАЗАНИЯ

Эта оверлочнаяшвейнаямашина предназначена только длядомашней работы.

Заменяйте лампочку на лампу того же типа мощностью 15 Вт.

Используйте педаль управления:

4С-326G22(230V)4C-326C25(240V)4C-316C26(220V)

4C-316B22(120V)

1. Основные части..............................................................

.....................................................................

2. Аксессуары.

...................................................

3. Информация по иглам.

...................................

4. Как открыть крышку петлителя.

.....................

5. Основные детали за крышкой петлителя.

........................

6. Предварительная подготовка к шитью.

.........................................

7. Снятие и установка кармана.

..........................

8. Подготовка машины к заправке нити.

12. Как снять и установить иглу........................................

13. Заправка машины.

............ ..

...................................

..... ....

1). Заправка верхнего петлителя(зелёный).................

2). Заправка нижнего петлителя (красный).................

4). Заправка оверлочной левой иглы

(оранжевый А на игольной клемме.).....................

21. Сводная таблица ручной настройки.........................

22. Рекомендованное натяжение.....................................

2

28

29

30

3

5

5

6

7

8

9

10

11

14

15

17

18

.....................................

9. Отключение подвижного ножа.

10. Изменение верхнего петлителя на 2-х ниточный

конвертер.......................................................

.....

...........

11. Стандартная оверлочная и роликовая строчка...........

12

13

6

6

8

8

10

10

11

11

12

12

12

14

13

29

23. Роликовый шов.

..............

......................

.......................

24. Варианты стежков и технология шитья...................

25. Уход за машиной........................................................

26. Аксессуары (дополнительно)....................................

27. Неполадки и методы их устранения.

....

......... ...........

28. Подбор нити и иглы соответственно

прошиваемой ткани....................................................

29. Технические характеристики

.

.......................... .........

36

36

37

37
39

41

43
44

45

46
47

48

50
51

1). Двойной цепной стежок. .........................

..

...........

2). 2-х ниточный оверлочный стежок.....................

3). 3-х ниточный оверлок.

................

............

..............

4) 3-хниточный распошив

.

..................................

5). 3-х ниточный ультра стретчевый шов.................

6). 4-х ниточный ультра стретчевый шов.................

31

32

33
34

35

14. Смена нити. Метод подвязывания нити.....................

15. Настройка длины стежка.

......................

..............

........

16. Настройка ширины стежка.

..........

....................

............

17. Настройка давления прижимной лапки...................

18. Дифференцированная подача....................................

20

21
21

22

23

25

26

19. Тестирование.

...............

.

..........................

........ ...........

20. Выбор стежков.

..........

...............................

..................

3). Заправка краеобмёточной правой иглы

(Синяя на игольной клемме)...................................

*

.....................................................

*

...................................................

Сеточки для катушек.

Катушечный колпачок.

*

.................

Использование 2-х ниточного конвертера.

*

..........................

Чтобы раскрыть верхний петлитель.

*

...............................

*

.........................................................

Стандартная оверлочная строчка.

Роликовая строчка.

*

...............................................................

*

..............................................

*

....................................................

Позиция иглы.

Чтобы снять иглу (иглы).

Чтобы вставить иглы.

*

.....................................................

*

................................

Диаграмма заправки.

Чтобы правильно заправить нить.

*

.......... ............... ............... ....................

*

.......... ............... ............... ............

Настройка ширины стежка при изменении

позиции иглы.

.

.

.

Настройка ширины стежка с помощью

кнопки регулятора.

.

.

.

*

..................................................................

*

..................................................................

Стягивание.

Настройка регулятора дифференциала для

стягивания.

1). 3-х ниточный стандартный роликовый шов.

2). 3-х ниточный обмёточный роликовый шов

верхнего петлителя.

3). 2-х ниточный стандартный роликовый шов.

4). 2-х ниточный обмёточный роликовый шов

нижнего петлителя.

.....

...............................................

.....

...............................................

*

....................................................

*

...............................................

*

...............................................

*

...............................................

Как выполнить распошивальный

декоративный шов.

Подшивочная строчка.

Выполнение защипов.

Выполнение защипов.

*

.........................................................

*

.........................................................

Чистка машины.

Смазка машины.

* Съемная прижимная лапка .................................

*

............

.

Дополнительные принадлежности (лапки).

49

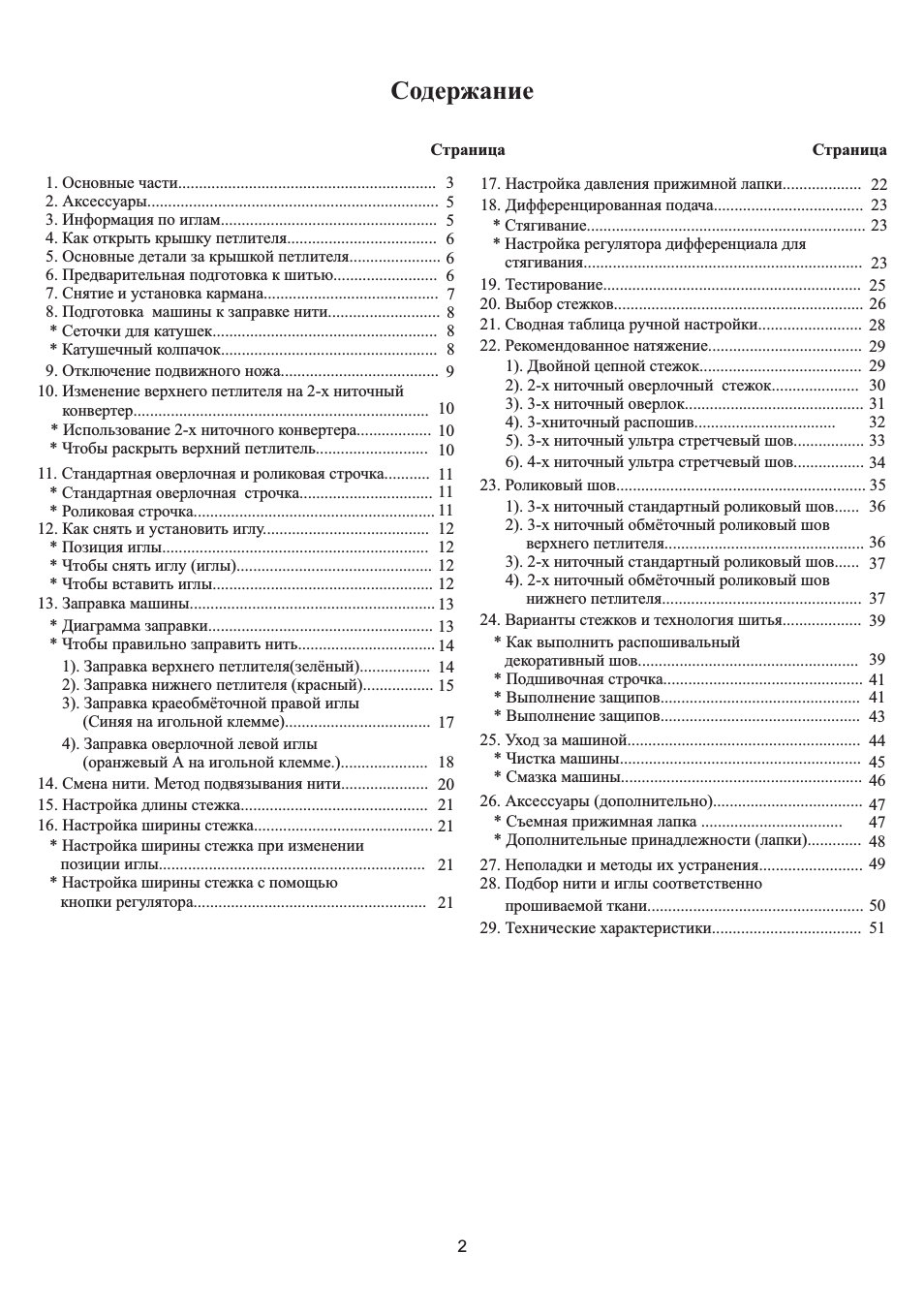

Содержание

Страница

Страница

21

21

23

23

39

41

47

1. Основные части.

1. Нитенаправители и нитедержатели.
2. Ручка.
3.

(

).

4.

.

5.

.

6.

.

7. Игольная пластина.
8. Пластина для ткани.
9. Крышка петлителя.

Регулятор натяжения нити левойиглы оранжевый
Регулятор натяжения нити лравойиглы синий

верхнего петлителя зеленый
нижнего петлителя красный

(

)

Регулятор натяжения нити

(

)

Регулятор натяжения нити

(

)

3

10. Кнопка подключения к сети и подсветки.
11. Регулятор длины стежка.
12.

.

13. Бобиностойка.
14. Приспособление для бобины.
15. Стержень для катушки.
16.

.

Маховоеколесо

Мусоросборник

16

2

1

3

4

5

6

7

8

10

9

11

12

13

14

15

4

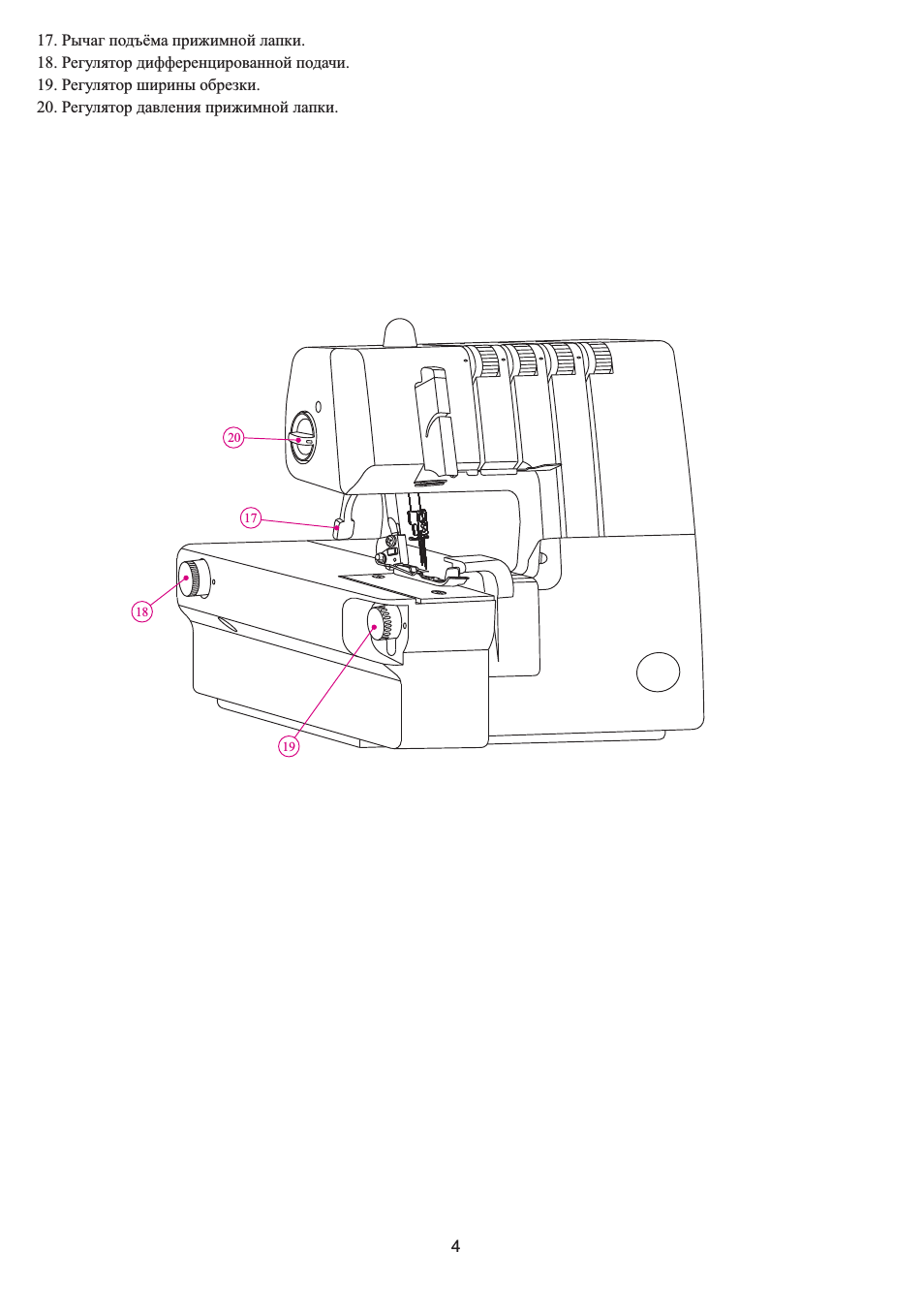

17. Рычаг подъёма прижимно

.

18. Регулятор дифференцированной подачи.
19. Регулятор ширины обрезки.
20. Регулятор давления прижимной лапки.

й лапки

20

17

18

19

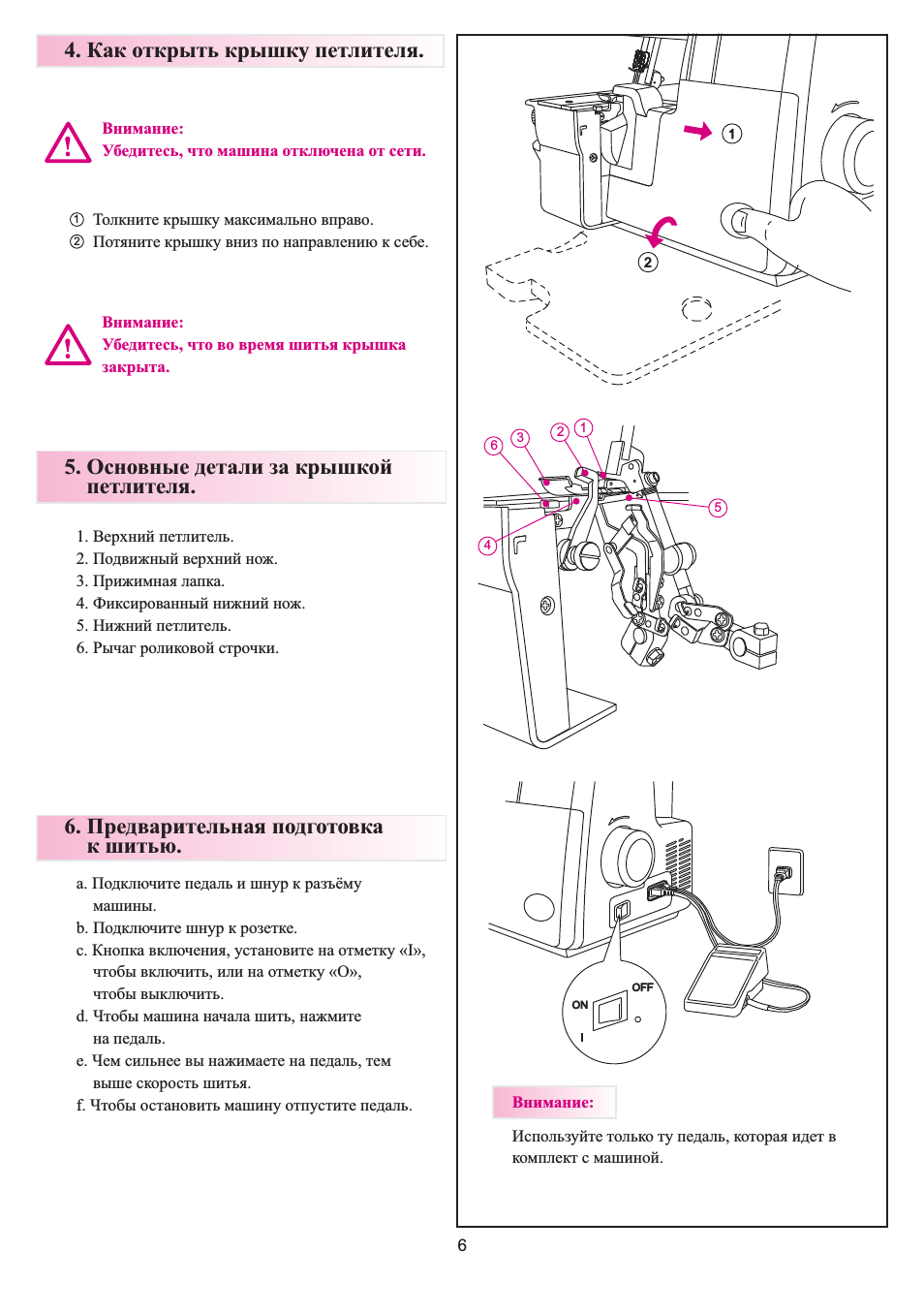

4. Как открыть крышку петлителя.

Толкните крышку максимально вправо.
Потяните крышку вниз по направлению к себе.

6

5. Основные детали за крышкой

петлителя.

1. Верхний петлитель.
2. Подвижный верхний нож.
3. Прижимная лапка.
4. Фиксированный нижний нож.
5. Нижний петлитель.
6. Рычаг роликовой строчки.

6. Предварительная подготовка

к шитью.

a. Подключите педаль и шнур к разъёму

машины.

b. Подключите шнур к розетке.
c. Кнопка включения, установите на отметку «I»,

чтобы включить, или на отметку «О»,
чтобы выключить.

d. Чтобы машина начала шить, нажмите

на педаль.

e. Чем сильнее вы нажимаете на педаль, тем

выше скорость шитья.

f. Чтобы остановить машину отпустите педаль.

1

2

Используйте только ту педаль, которая идет в
комплект с машиной.

2

1

2

4

3

6

1

5

Внимание:
Убедитесь, что машина отключена от сети.

Внимание:
Убедитесь, что во время шитья крышка
закрыта.

Внимание:

ON

OFF

7

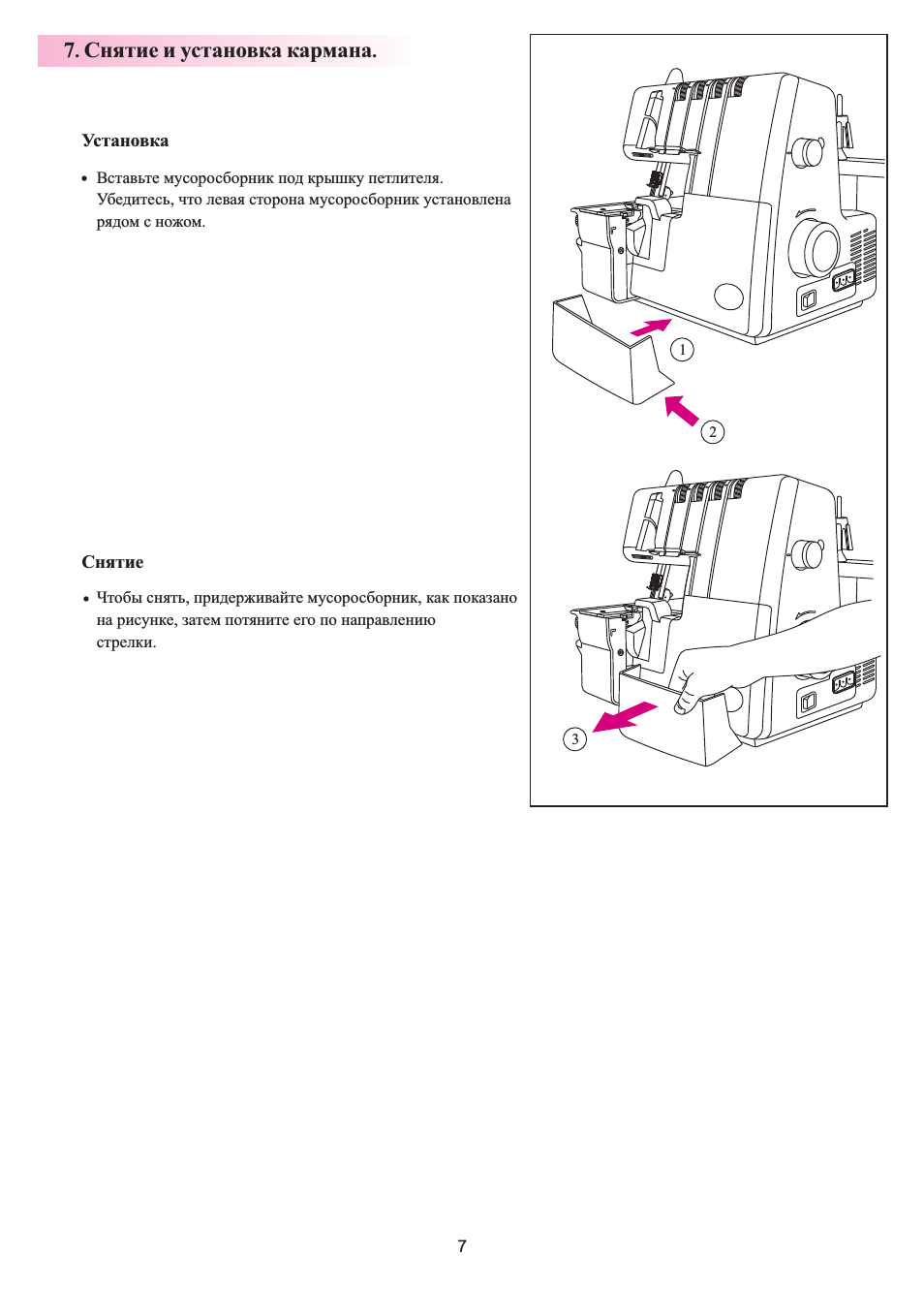

7 Снятие и установка кармана

.

.

Вставьте

под крышку петлителя.

Убедитесь, что левая сторона

установлена

рядом с ножом.

мусоросборник

мусоросборник

Установка

Чтобы снять, придерживайте

, как показано

на рисунке, затем потяните его по направлению
стрелки.

мусоросборник

Снятие

1

3

2

Сеткадлякатушекснитками

Катушкодержатель

Катушкаснитками

Нажмите

8

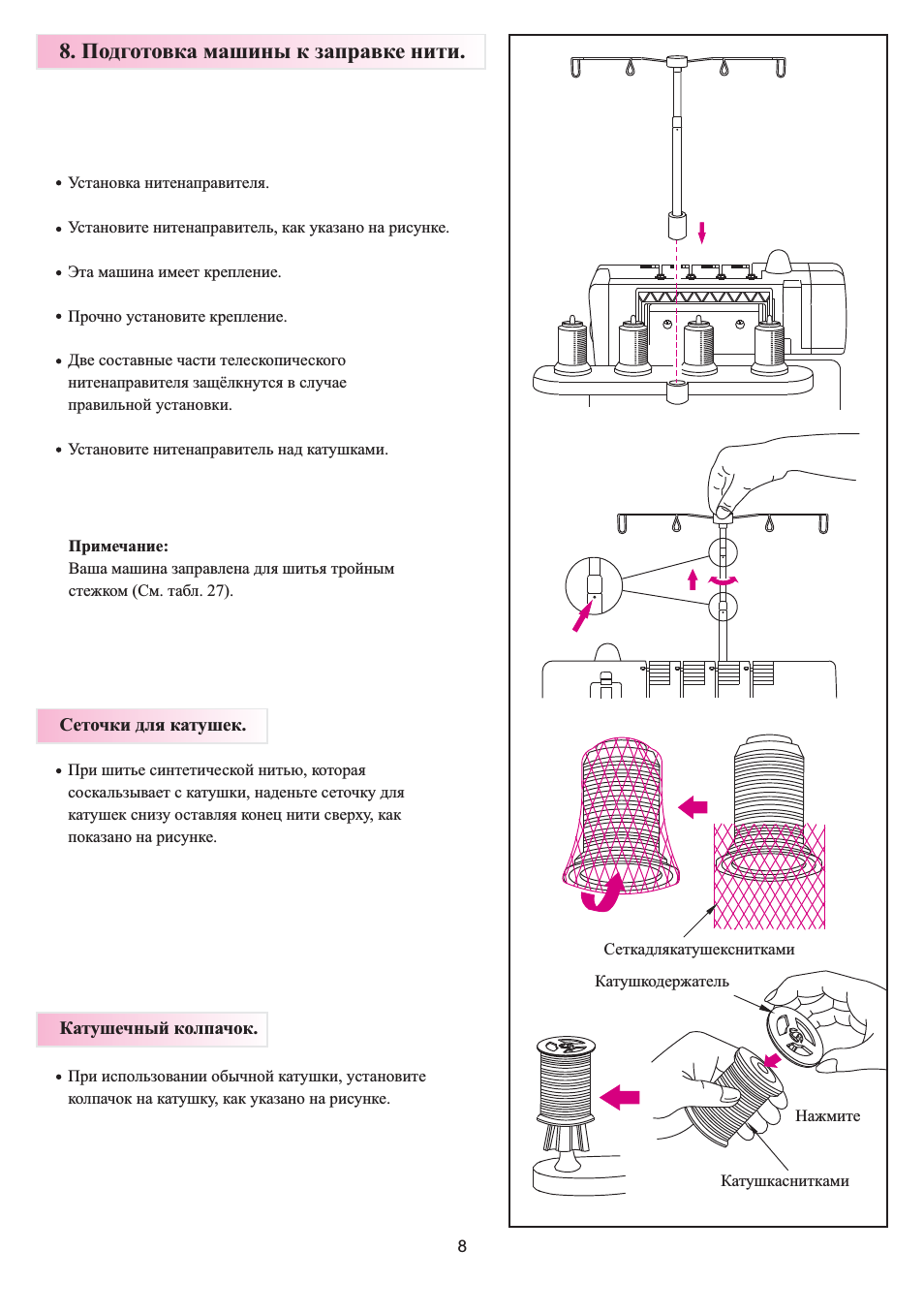

8. Подготовка машины к заправке нити.

Сеточки для катушек.

Катушечный колпачок.

При шитье синтетической нитью, которая
соскальзывает с катушки, наденьте сеточку для
катушек снизу оставляя конец нити сверху, как
показано на рисунке.

Установка нитенаправителя.

Установите нитенаправитель, как указано на рисунке.

Эта машина имеет крепление.

Прочно установите крепление.

Две составные части телескопического
нитенаправителя защёлкнутся в случае
правильной установки.

Установите нитенаправитель над катушками.

При использовании обычной катушки, установите
колпачок на катушку, как указано на рисунке.

Примечание:
Ваша машина заправлена для шитья тройным
стежком (См. табл. 27).

2

1

2

1

Внимание:
Всегда закрывайте крышку петлителя перед
началом шитья.

Внимание:
Убедитесь, что машина отключена от сети.

9

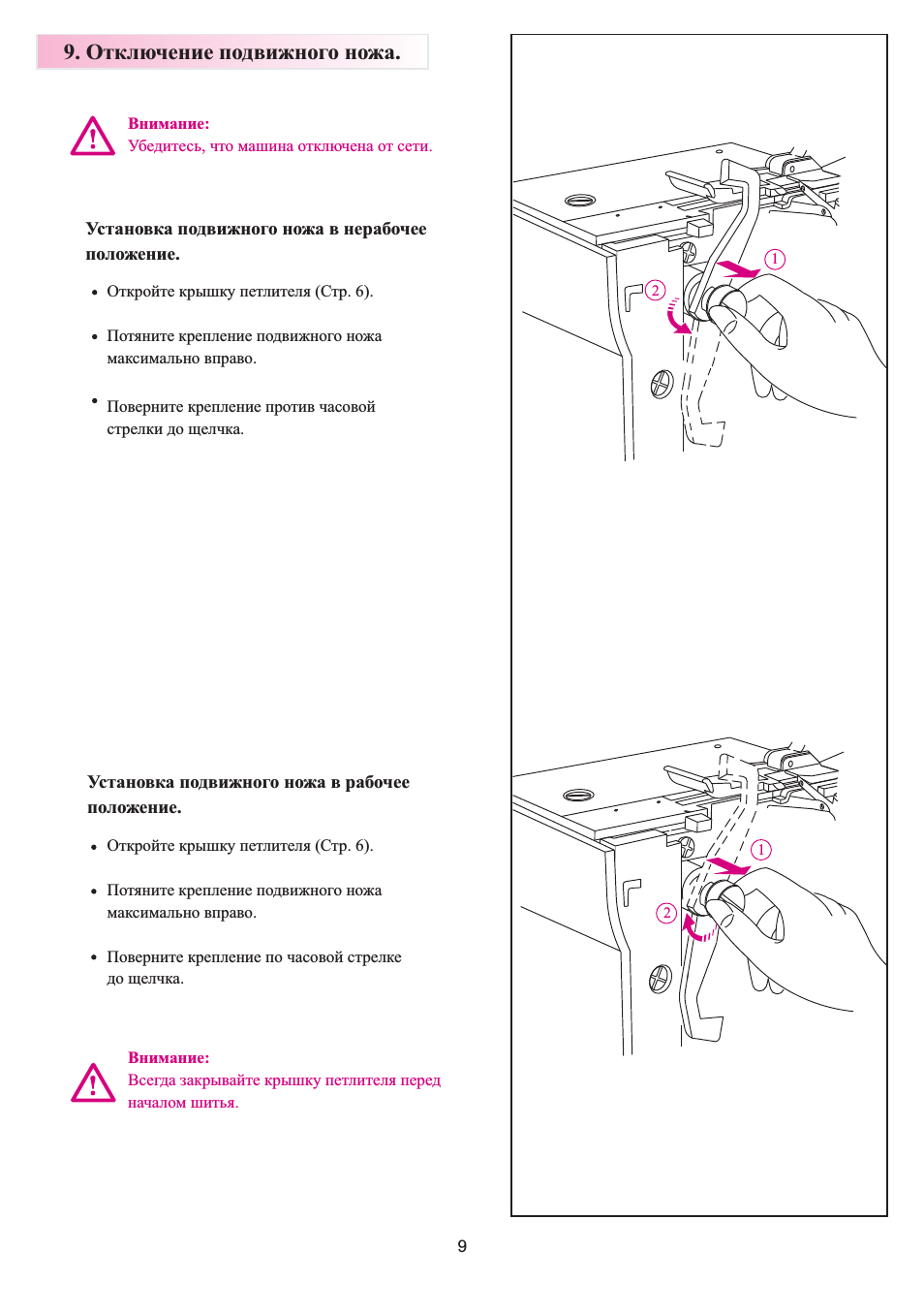

Установка подвижного ножа в нерабочее
положение.

Откройте крышку петлителя (Стр. 6).

Потяните крепление подвижного ножа
максимально вправо.

Поверните крепление против часовой
стрелки до щелчка.

9. Отключение подвижного ножа.

Установка подвижного ножа в рабочее
положение.

Откройте крышку петлителя (Стр. 6).

Потяните крепление подвижного ножа
максимально вправо.

Поверните крепление по часовой стрелке
до щелчка.
