Таблица станда²тных ²ежимов синх²онизации, Таблица стандартных режимов синхронизации

8

Ру

сский

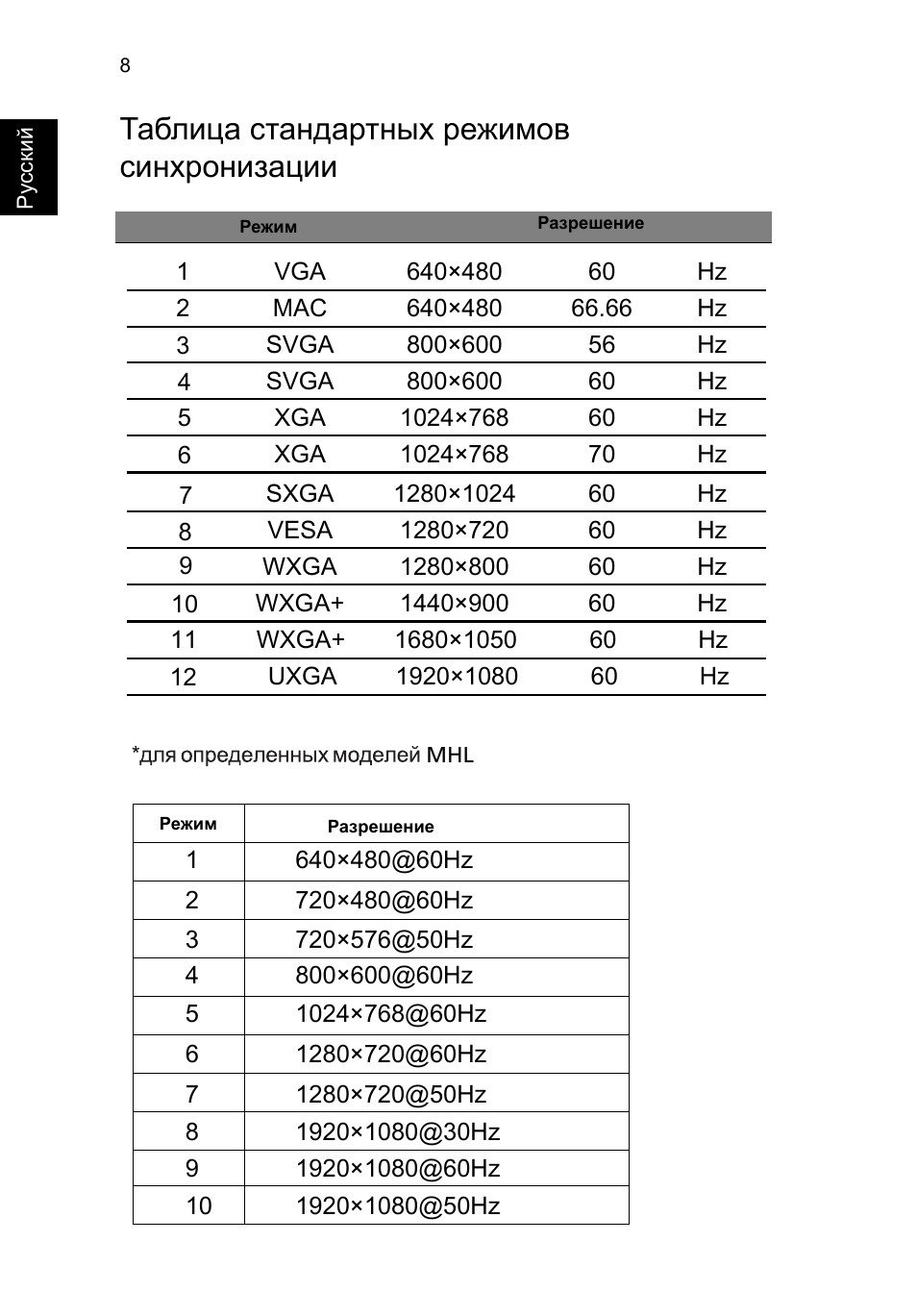

Таблица стандартных режимов
синхронизации

Режим

Разрешение

1

VGA

640×480

60

Hz

2

MAC

640×480

66.66

Hz

3

SVGA

800×600

56

Hz

SVGA

800×600

60

Hz

XGA

1024×768

60

Hz

XGA

1024×768

70

Hz

SXGA

1280×1024

60

Hz

VESA

1280×720

60

Hz

WXGA

1280×800

60

Hz

WXGA+

1440×900

60

Hz

WXGA+

1680×1050

60

Hz

UXGA

1920×1080

60

Hz

12

11

10

9

8

7

6

5

4

1

640×480@60Hz

2

720×480@60Hz

3

720×576@50Hz

4

800×600@60Hz

5

1024×768@60Hz

6

1280×720@60Hz

7

1280×720@50Hz

8

1920×1080@30Hz

9

1920×1080@60Hz

10

1920×1080@50Hz

MHL

Режим

Разрешение

9

Ру
сский

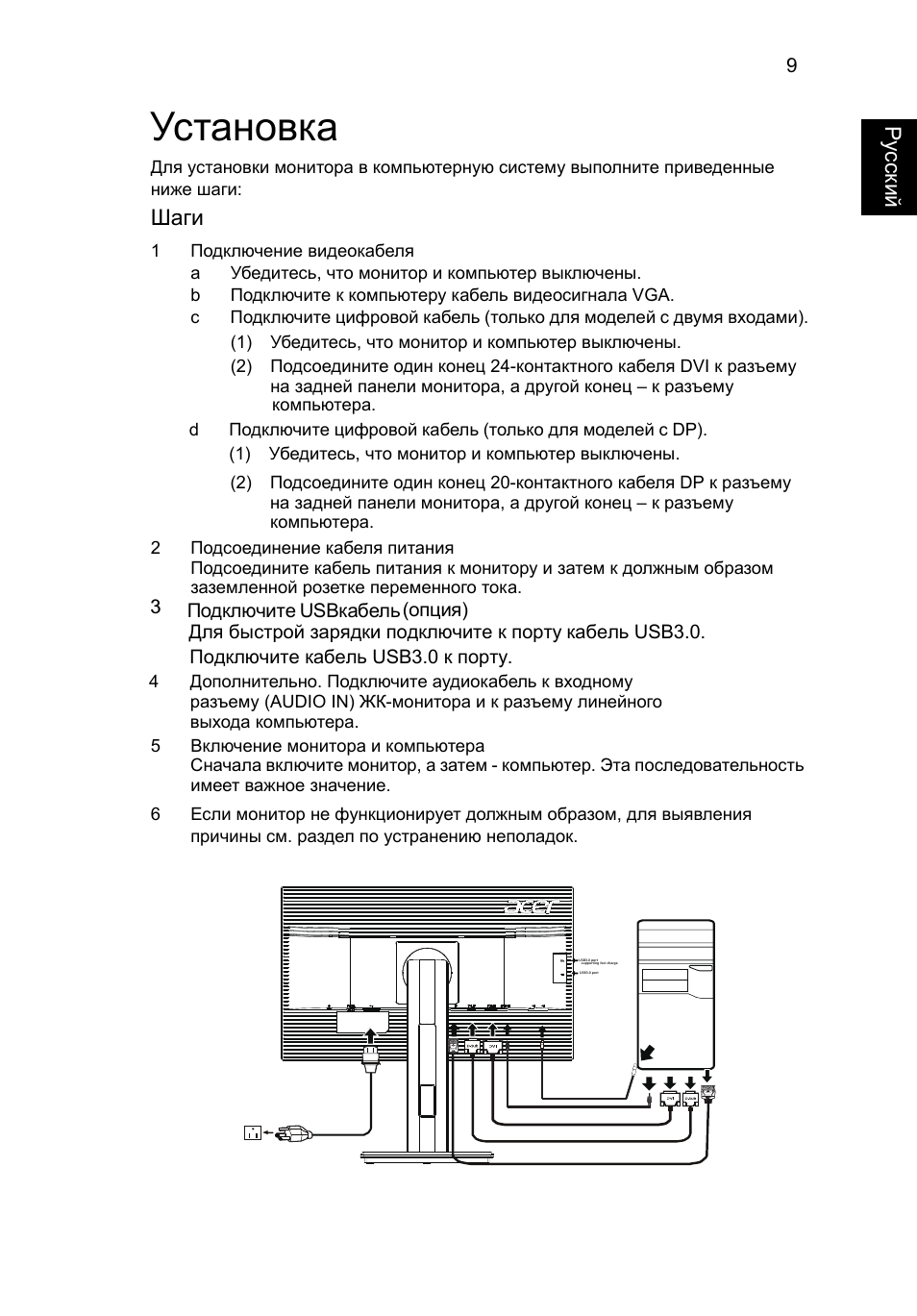

Установка

Для установки монитора в компьютерную систему выполните приведенные
ниже шаги:

Шаги

1

Подключение видеокабеля
a

Убедитесь, что монитор и компьютер выключены.

b

Подключите к компьютеру кабель видеосигнала VGA.

c

Подключите цифровой кабель (только для моделей с двумя входами).
(1) Убедитесь, что монитор и компьютер выключены.
(2) Подсоедините один конец 24-контактного кабеля DVI к разъему

на задней панели монитора, а другой конец – к разъему

компьютера.

2

Подсоединение кабеля питания
Подсоедините кабель питания к монитору и затем к должным образом
заземленной розетке переменного тока.

Включение монитора и компьютера
Сначала включите монитор, а затем - компьютер. Эта последовательность

имеет важное значение.
Если монитор не функционирует должным образом, для выявления
причины см. раздел по устранению неполадок.

(2) Подсоедините один конец 20-контактного кабеля DP к разъему

на задней панели монитора, а другой конец – к разъему
компьютера.

Дополнительно. Подключите аудиокабель к входному
разъему (AUDIO IN) ЖК-монитора и к разъему линейного
выхода компьютера.

Подключите цифровой кабель (только для моделей с
(1) Убедитесь, что монитор и компьютер выключены.

d

DP).

Подключите USBкабель (опция)

Для быстрой зарядки подключите к порту кабель USB3.0.

Подключите кабель USB3.0 к порту.

3

4

5

6

USB

USB

USB3.0 port

-supporting fast charge

USB3.0 port

RU-13

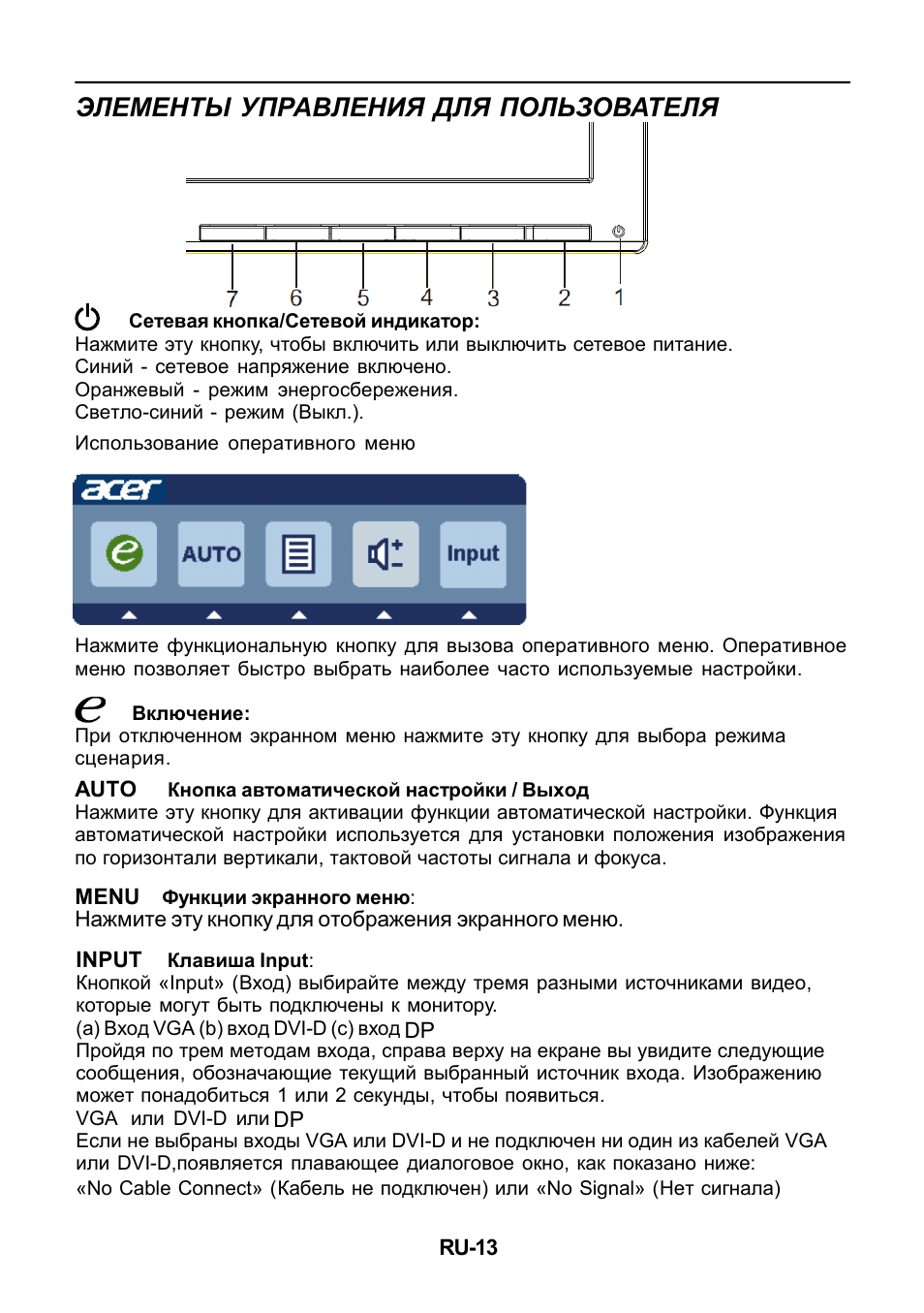

ЭЛЕМЕНТЫ

УПРАВЛЕНИЯ

ДЛЯ

ПОЛЬЗОВАТЕЛЯ

Сетевая кнопка/Сетевой индикатор:

Нажмите эту кнопку, чтобы включить или выключить сетевое питание.
Синий - сетевое напряжение включено.
Оранжевый - режим энергосбережения.
Светло-синий - режим (Выкл.).
Использование оперативного меню

Нажмите функциональную кнопку для вызова оперативного меню. Оперативное
меню позволяет быстро выбрать наиболее часто используемые настройки.

Включение:

При отключенном экранном меню нажмите эту кнопку для выбора режима
сценария.

AUTO

Кнопка автоматической настройки / Выход

Нажмите эту кнопку для активации функции автоматической настройки. Функция
автоматической настройки используется для установки положения изображения
по горизонтали вертикали, тактовой частоты сигнала и фокуса.

MENU

Функции экранного меню:

Нажмите эту кнопку для отображения экранного меню.

INPUT

Клавиша Input:

Кнопкой «Input» (Вход) выбирайте между тремя разными источниками видео,
которые могут быть подключены к монитору.
(а) Вход VGA (b) вход DVI-D (c) вход
Пройдя по трем методам входа, справа верху на екране вы увидите следующие
сообщения, обозначающие текущий выбранный источник входа. Изображению
может понадобиться 1 или 2 секунды, чтобы появиться.
VGA или DVI-D или
Если не выбраны входы VGA или DVI-D и не подключен ни один из кабелей VGA
или DVI-D,появляется плавающее диалоговое окно, как показано ниже:
«No Cable Connect» (Кабель не подключен) или «No Signal» (Нет сигнала)

DP

DP

RU-14

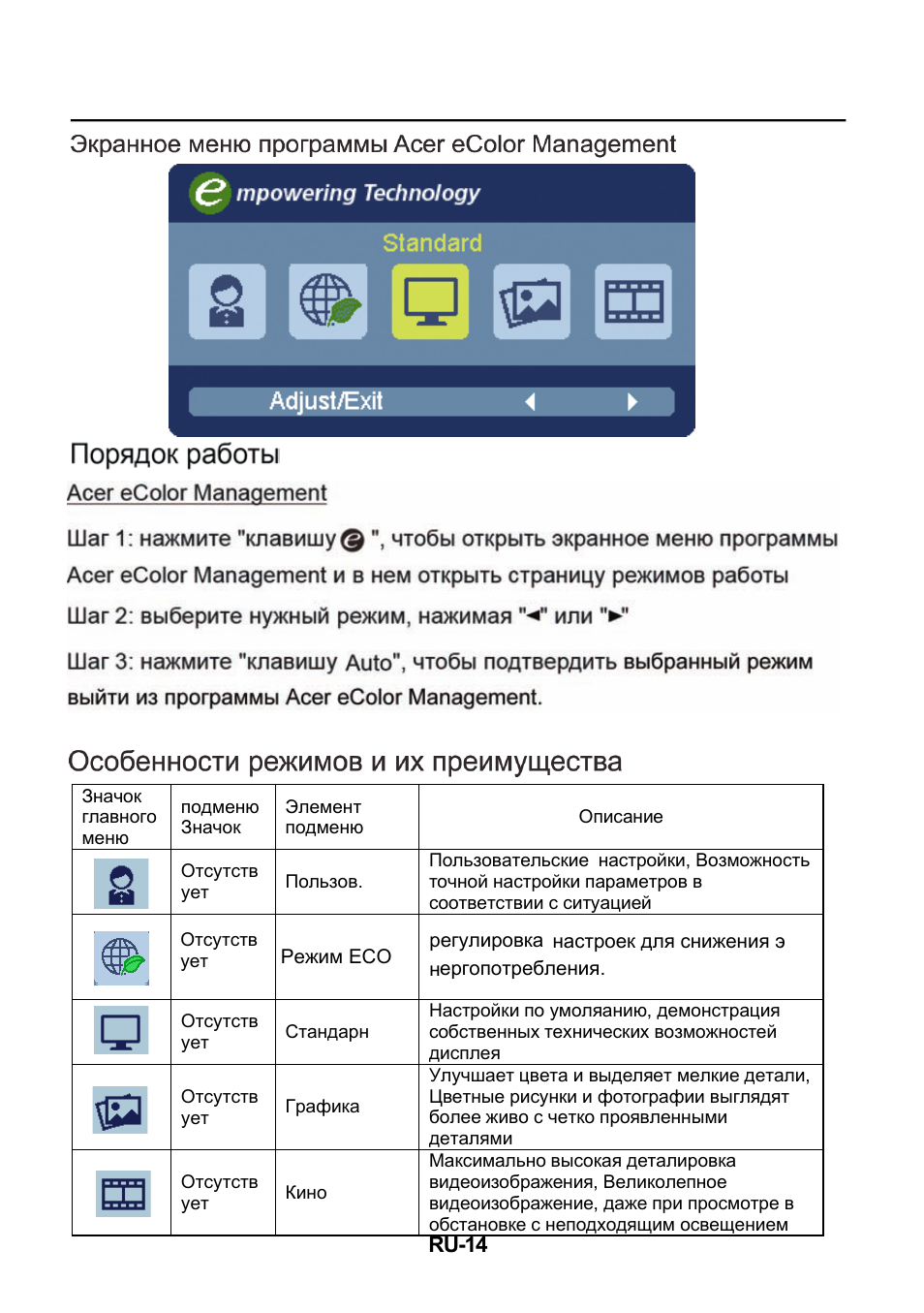

Значок
главного
меню

подменю
Значок

Элемент
подменю

Описание

Отсутств
ует

Пользов.

Пользовательские настройки, Возможность
точной настройки параметров в
соответствии с ситуацией

Отсутств
ует

Стандарн

Настройки по умоляанию, демонстрация
собственных технических возможностей
дисплея

Отсутств
ует

Графика

Улучшает цвета и выделяет мелкие детали,
Цветные рисунки и фотографии выглядят
более живо с четко проявленными
деталями

Отсутств
ует

Кино

Максимально высокая деталировка
видеоизображения, Великолепное
видеоизображение, даже при просмотре в
обстановке с неподходящим освещением

Отсутств
ует

Режим ECO

регулировка настроек для снижения э
нергопотребления.

RU-15

--------------------------------------------------------------------

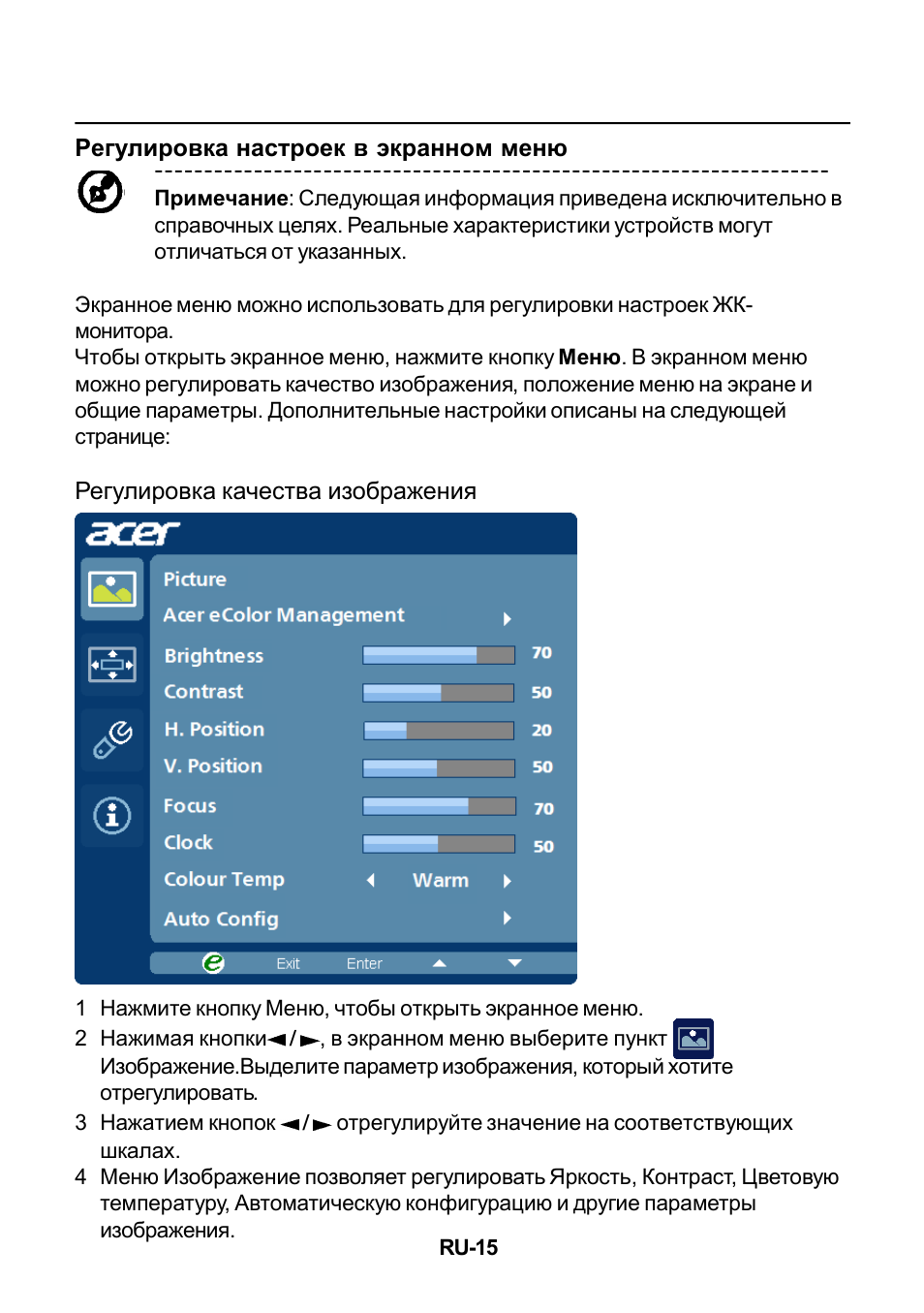

Примечание: Следующая информация приведена исключительно в
справочных целях. Реальные характеристики устройств могут
отличаться от указанных.

Экранное меню можно использовать для регулировки настроек ЖК-
монитора.
Чтобы открыть экранное меню, нажмите кнопку Меню. В экранном меню
можно регулировать качество изображения, положение меню на экране и
общие параметры. Дополнительные настройки описаны на следующей
странице:

Регулировка качества изображения

Регулировка настроек в экранном меню

1 Нажмите кнопку Меню, чтобы открыть экранное меню.
2 Нажимая кнопки

/ , в экранном меню выберите пункт

Изображение.Выделите параметр изображения, который хотите
отрегулировать.

3 Нажатием кнопок

/ отрегулируйте значение на соответствующих

шкалах.

4 Меню Изображение позволяет регулировать Яркость, Контраст, Цветовую

температуру, Автоматическую конфигурацию и другие параметры
изображения.

RU-16

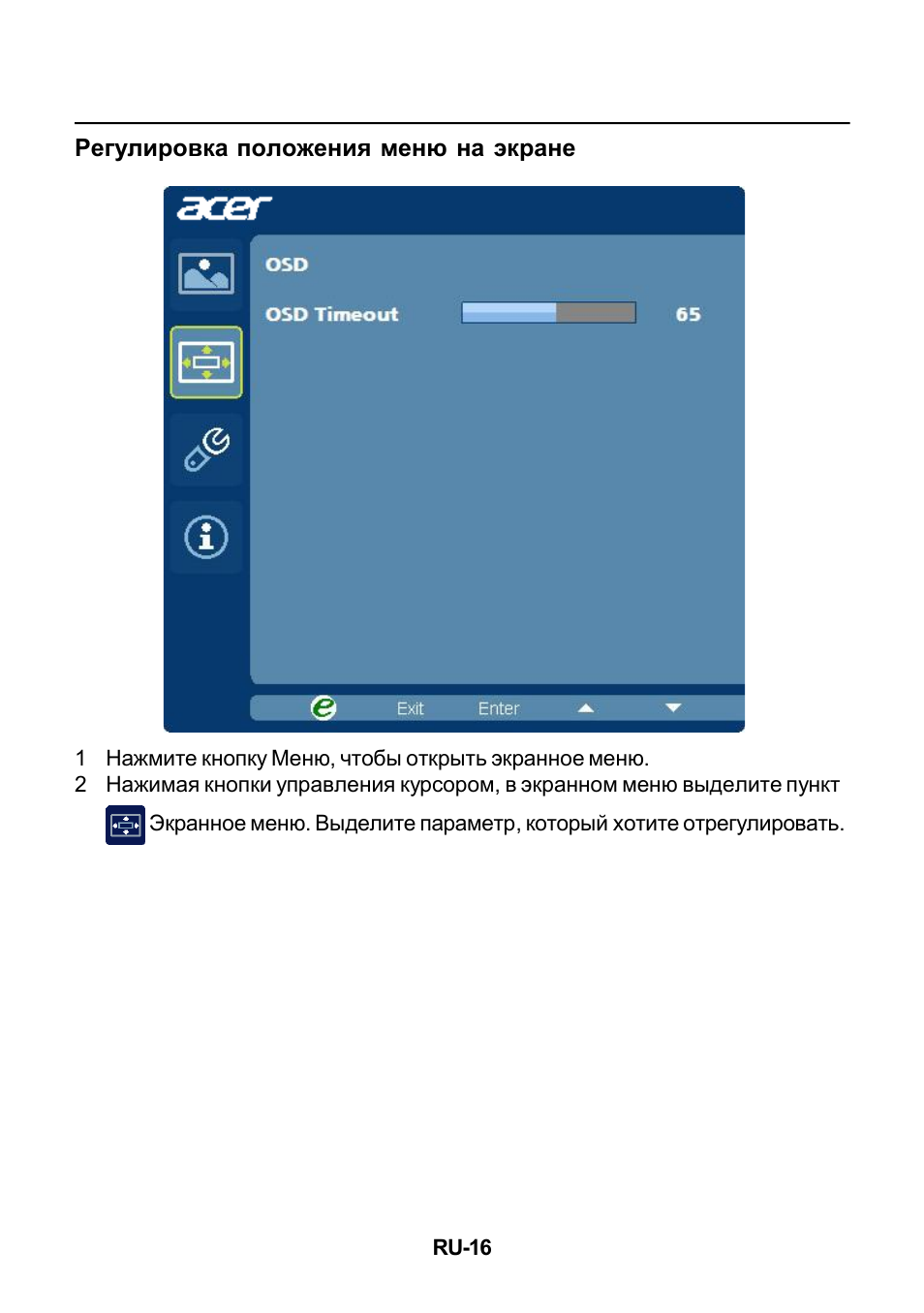

Регулировка положения меню на экране

1 Нажмите кнопку Меню, чтобы открыть экранное меню.
2 Нажимая кнопки управления курсором, в экранном меню выделите пункт

Экранное меню. Выделите параметр, который хотите отрегулировать.

RU-17

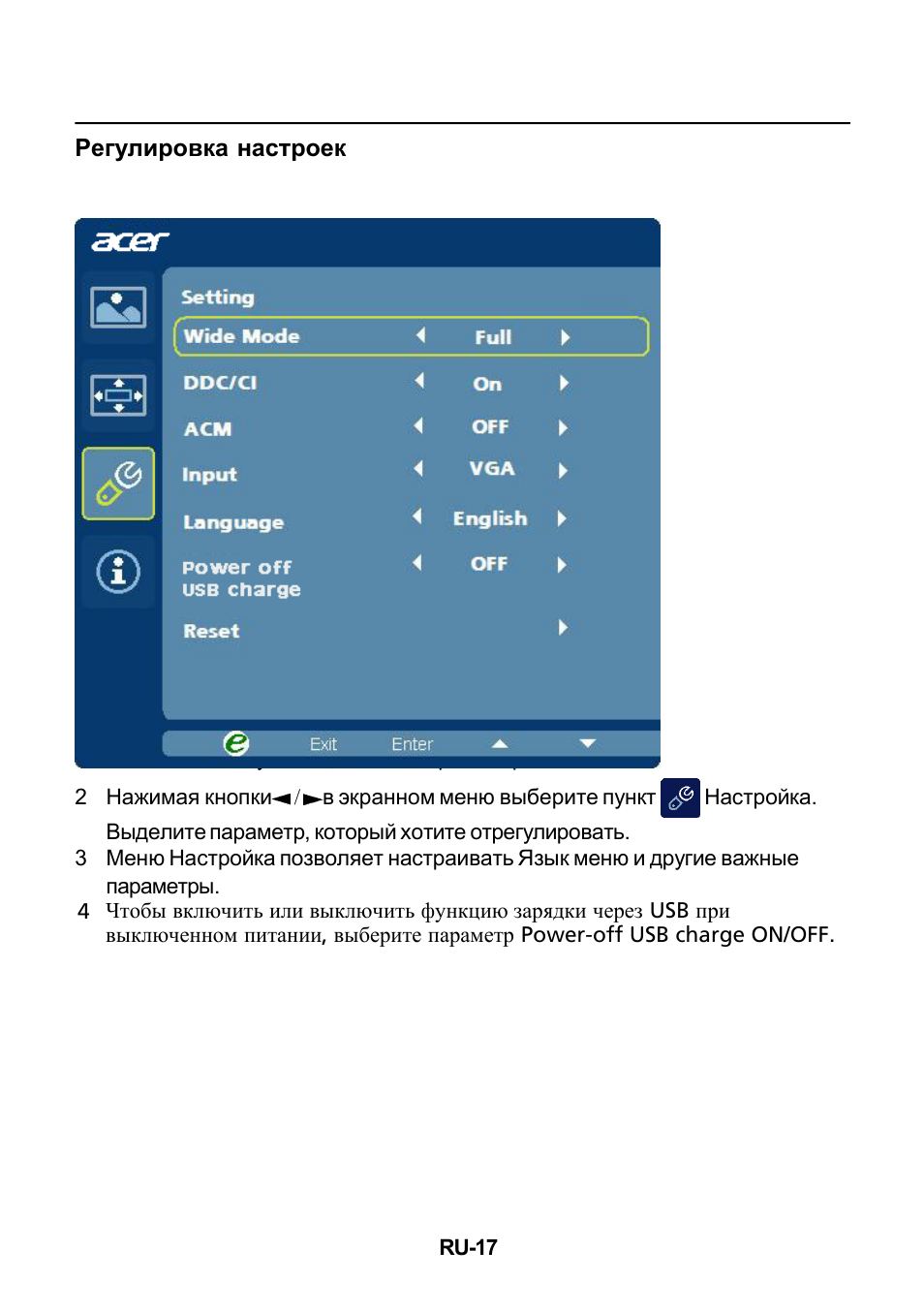

Регулировка настроек

1 Нажмите кнопку Меню, чтобы открыть экранное меню.

2 Нажимая кнопки / в экранном меню выберите пункт

Настройка.

Выделите параметр, который хотите отрегулировать.

3 Меню Настройка позволяет настраивать Язык меню и другие важные

параметры.

4 Чтобы включить или выключить функцию зарядки через USB при

выключенном

питании, выберите параметр Power-off USB charge ON/OFF.

RU-18

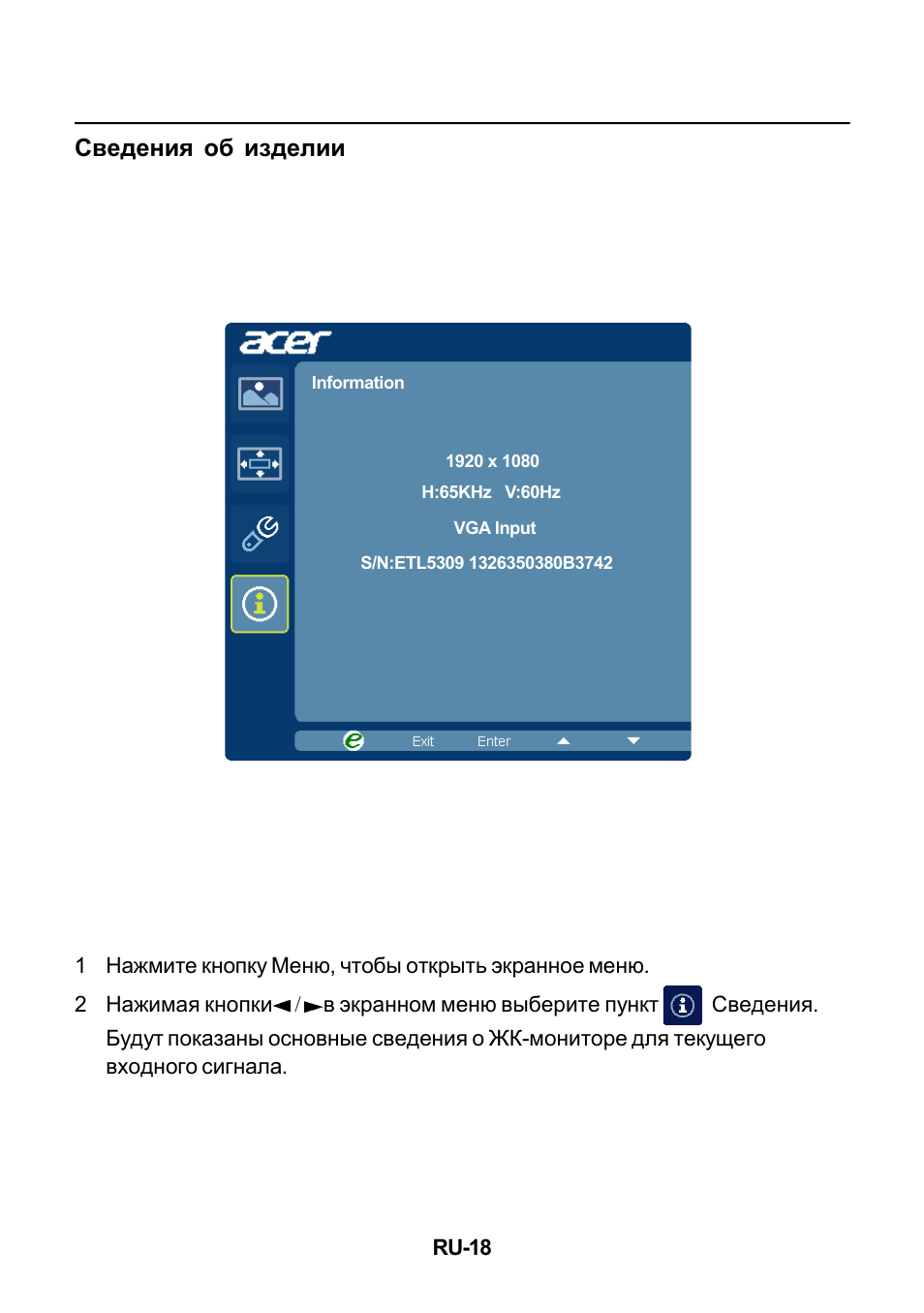

Сведения об изделии

1 Нажмите кнопку Меню, чтобы открыть экранное меню.

2 Нажимая кнопки / в экранном меню выберите пункт

Сведения.

Будут показаны основные сведения о ЖК-мониторе для текущего
входного сигнала.

1920 x 1080

Information

H:65KHz V:60Hz

VGA Input

S/N:ETL5309 1326350380B3742

1

5

Ру
сский

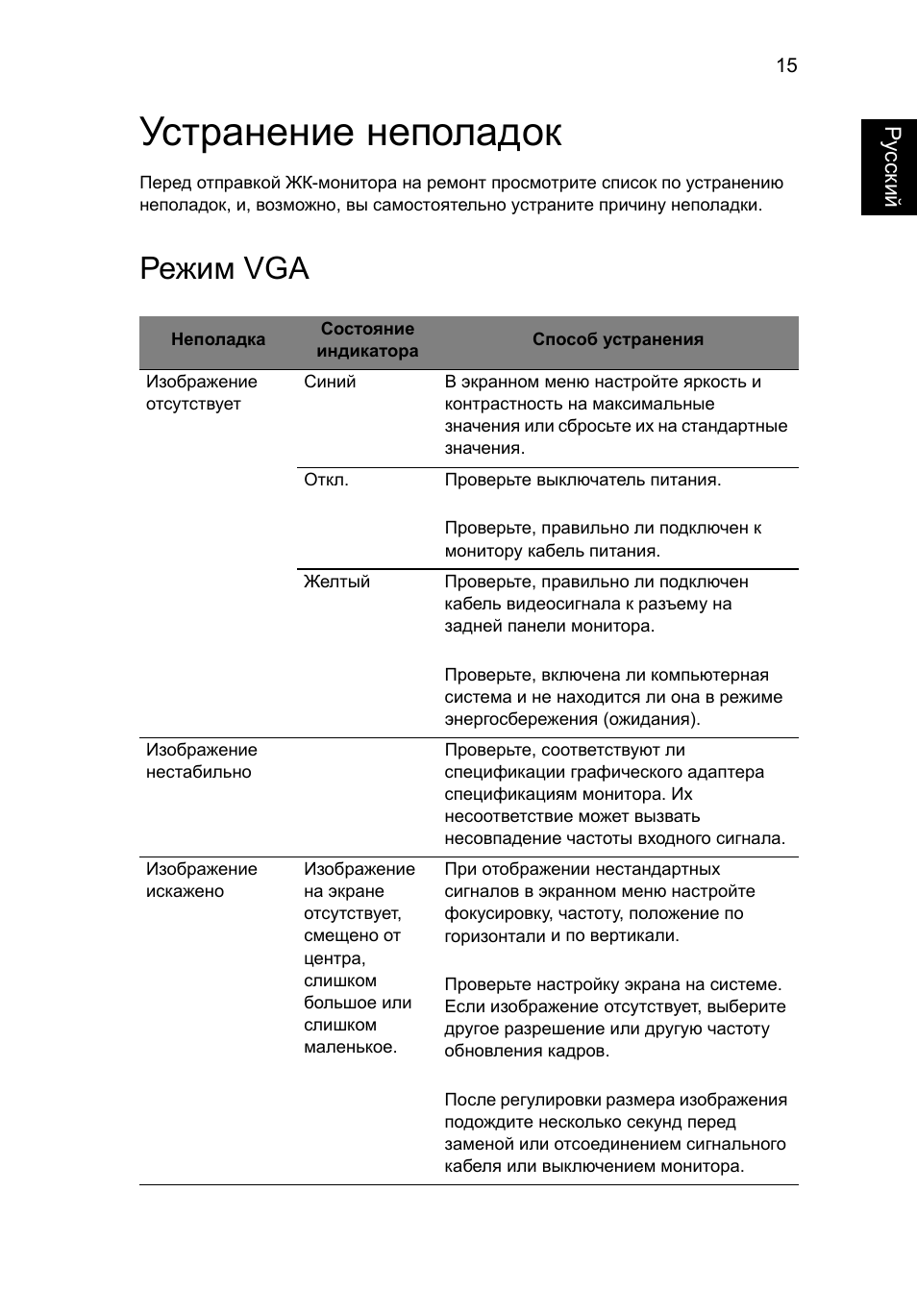

Устранение неполадок

Перед отправкой ЖК-монитора на ремонт просмотрите список по устранению
неполадок, и, возможно, вы самостоятельно устраните причину неполадки.

Режим VGA

Неполадка

Состояние

индикатора

Способ устранения

отсутствует

Синий

В экранном меню настройте яркость и
контрастность на максимальные
значения или сбросьте их на стандартные
значения.

Откл.

Проверьте выключатель питания.

Проверьте, правильно ли подключен к
монитору кабель питания.

Желтый

Проверьте, правильно ли подключен
кабель видеосигнала к разъему на
задней панели монитора.

Проверьте, включена ли компьютерная
система и не находится ли она в режиме
энергосбережения (ожидания).

нестабильно

Проверьте, соответствуют ли
спецификации графического адаптера
спецификациям монитора. Их
несоответствие может вызвать
несовпадение частоты входного сигнала.

искажено

на экране
отсутствует,
смещено от
центра,
слишком
большое или
слишком
маленькое.

При отображении нестандартных
сигналов в экранном меню настройте
фокусировку, частоту, положение по
горизонтали и по вертикали.

Проверьте настройку экрана на системе.
Если изображение отсутствует, выберите
другое разрешение или другую частоту
обновления кадров.

После регулировки размера изображения
подождите несколько секунд перед
заменой или отсоединением сигнального
кабеля или выключением монитора.

1

6

Ру

сский

Режим

Неполадка

Состояние

индикатора

Способ устранения

отсутствует

Синий

В экранном меню настройте яркость и
контрастность на максимальные
значения или сбросьте их на
стандартные значения.

Откл.

Проверьте выключатель питания.

Проверьте, правильно ли подключен к
монитору кабель питания
переменного тока.

Желтый

Проверьте, правильно ли подключен
кабель видеосигнала к разъему на
задней панели монитора.

Проверьте, включена ли
компьютерная система и не
находится ли она в режиме
энергосбережения (ожидания).

DVI/DP/HDMI/MHL
