Acer America Corporation

333 West San Carlos St., Suite 1500

San Jose, CA 95110, U. S. A.

Tel :

254-298-4000

Fax :

254-298-4147

www.acer.com

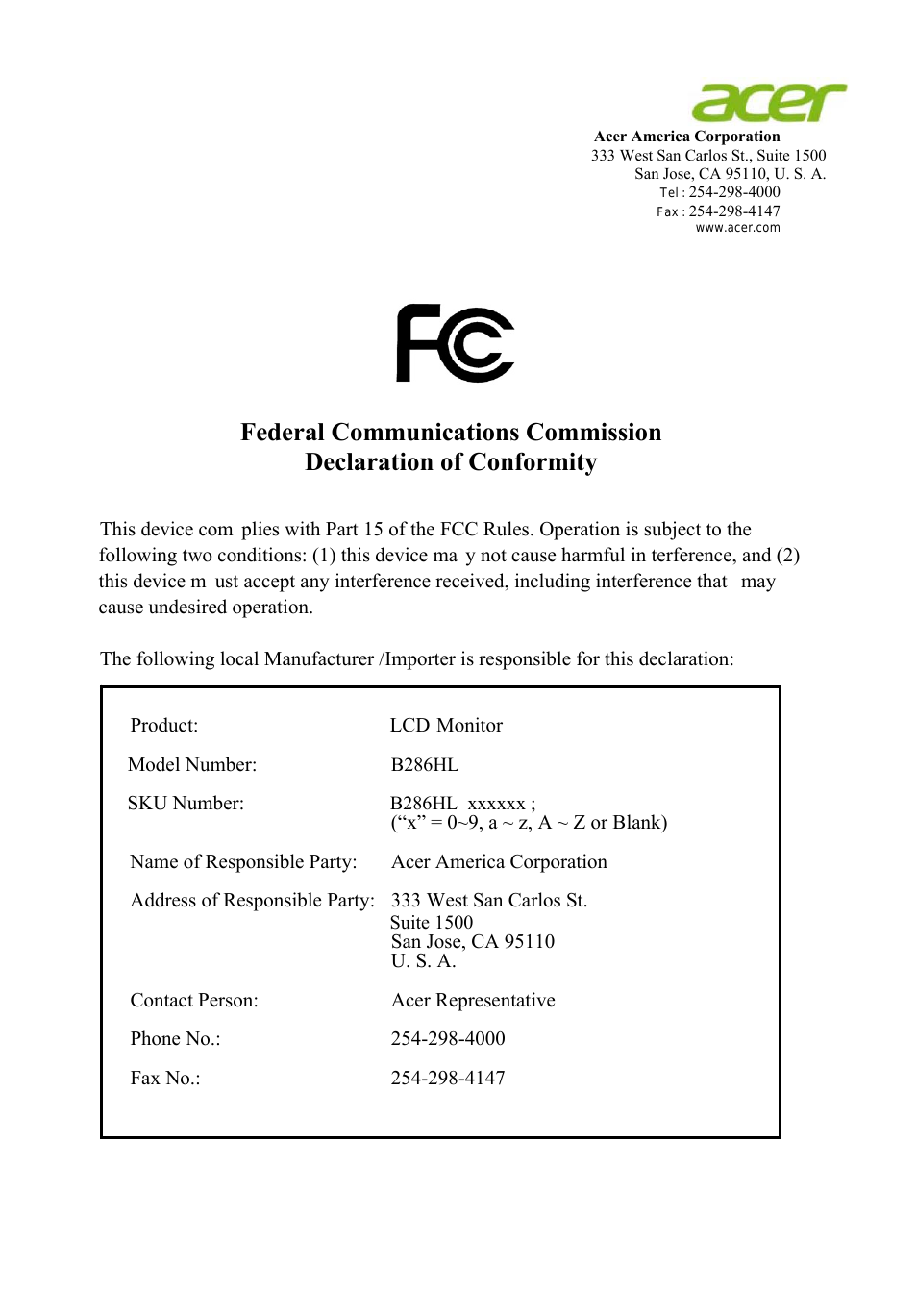

Federal Communications Commission

Declaration of Conformity

This device com plies with Part 15 of the FCC Rules. Operation is subject to the

following two conditions: (1) this device ma y not cause harmful in terference, and (2)

this device m ust accept any interference received, including interference that may

cause undesired operation.

The following local Manufacturer /Importer is responsible for this declaration:

Product:

LCD Monitor

Model Number:

B286HL

SKU Number:

B286HL xxxxxx ;

(“x” = 0~9, a ~ z, A ~ Z or Blank)

Name of Responsible Party:

Acer America Corporation

Address of Responsible Party: 333 West San Carlos St.

Suite 1500

San Jose, CA 95110

U. S. A.

Contact Person:

Acer Representative

Phone No.:

254-298-4000

Fax No.:

254-298-4147

1

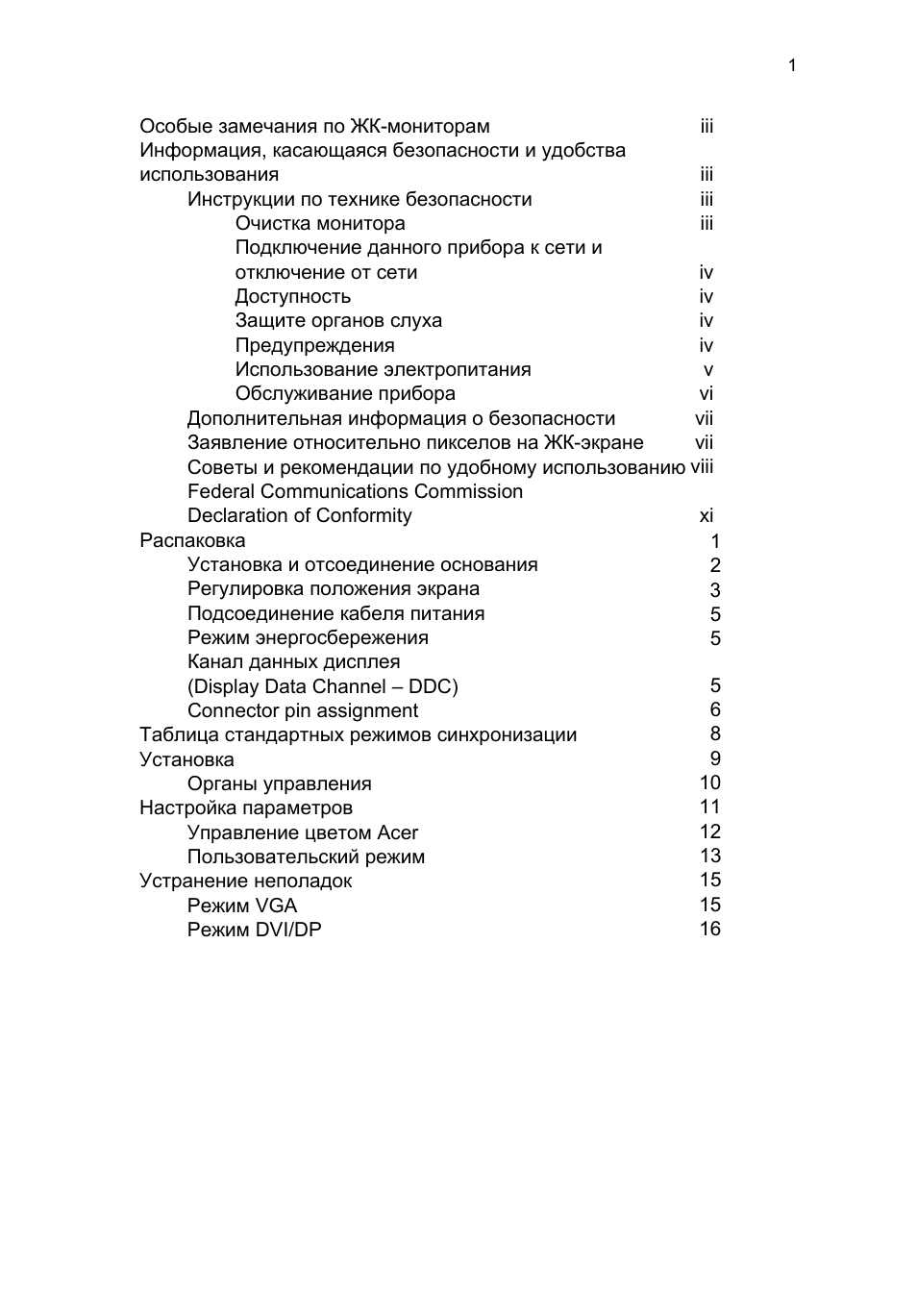

Особые замечания по ЖК-мониторам

iii

Информация, касающаяся безопасности и удобства
использования

iii

Инструкции по технике безопасности

iii

Очистка монитора

iii

Подключение данного прибора к сети и
отключение от сети

iv

Доступность

iv

Защите органов слуха

iv

Предупреждения

iv

Использование электропитания

v

Обслуживание прибора

vi

Дополнительная информация о безопасности

vii

Заявление относительно пикселов на ЖК-экране

vii

Советы и рекомендации по удобному использованию viii
Federal Communications Commission
Declaration of Conformity

xi

Распаковка

Установка и отсоединение основания
Регулировка положения экрана
Подсоединение кабеля питания
Режим энергосбережения
Канал данных дисплея
(Display Data Channel – DDC)
Connector pin assignment

Таблица стандартных режимов синхронизации
Установка

Органы управления

Настройка параметров

Управление цветом Acer
Пользовательский режим

Устранение неполадок

Режим VGA
Режим DVI

/DP

1
2
3

5

5

5

6

8

9

10

11

1

2

1

3

1

5

1

5

1

6

1

Ру
сский

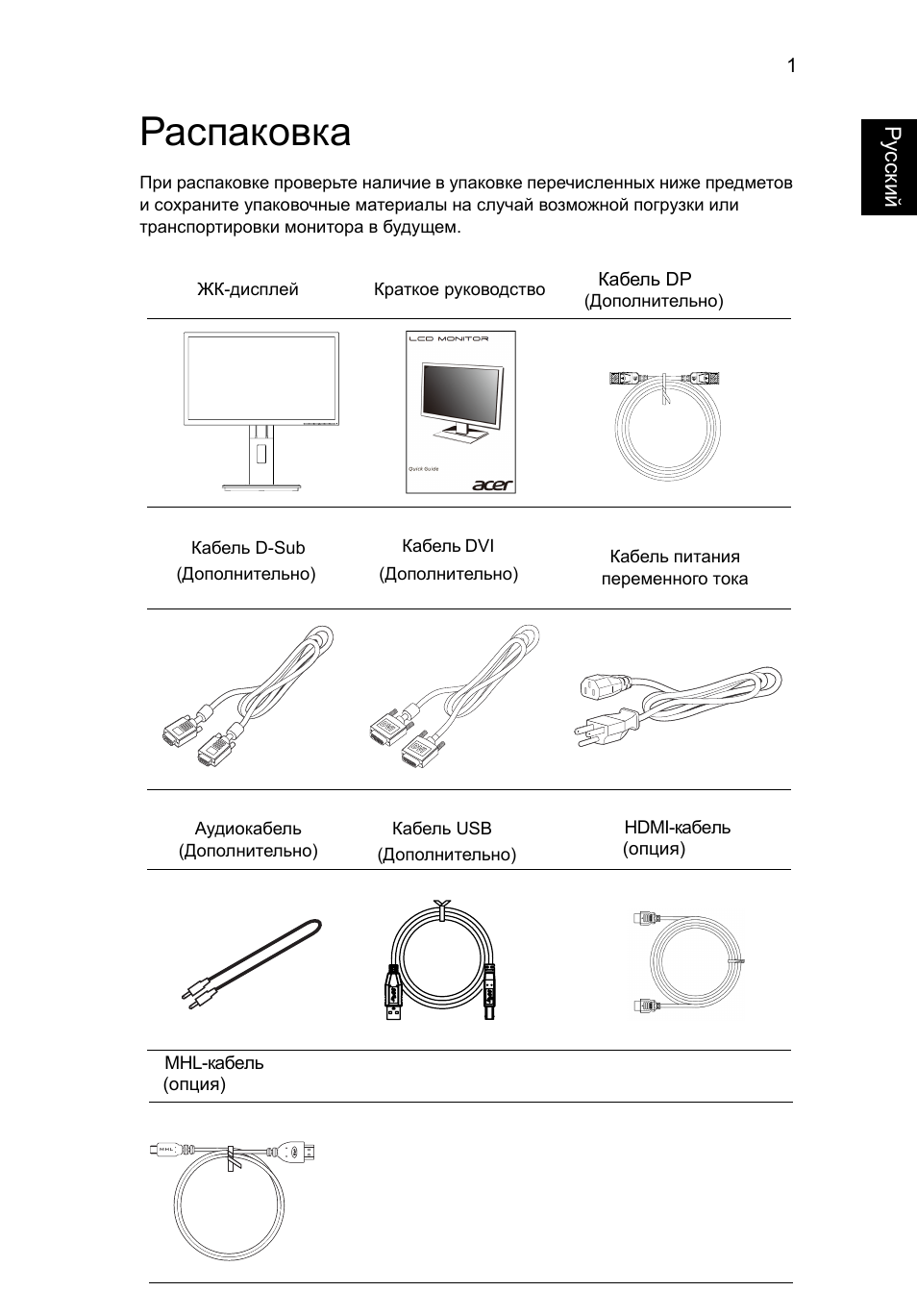

Распаковка

При распаковке проверьте наличие в упаковке перечисленных ниже предметов
и сохраните упаковочные материалы на случай возможной погрузки или
транспортировки монитора в будущем.

ЖК-дисплей

Краткое руководство

Кабель D-Sub

Кабель DVI

Кабель питания

переменного тока

Аудиокабель

(Дополнительно)

Кабель

DP

(Дополнительно)

(Дополнительно)

(Дополнительно)

Кабель USB

(Дополнительно)



MHL

MHL-кабель

(опция)

кабель

(опция)

HDMI-

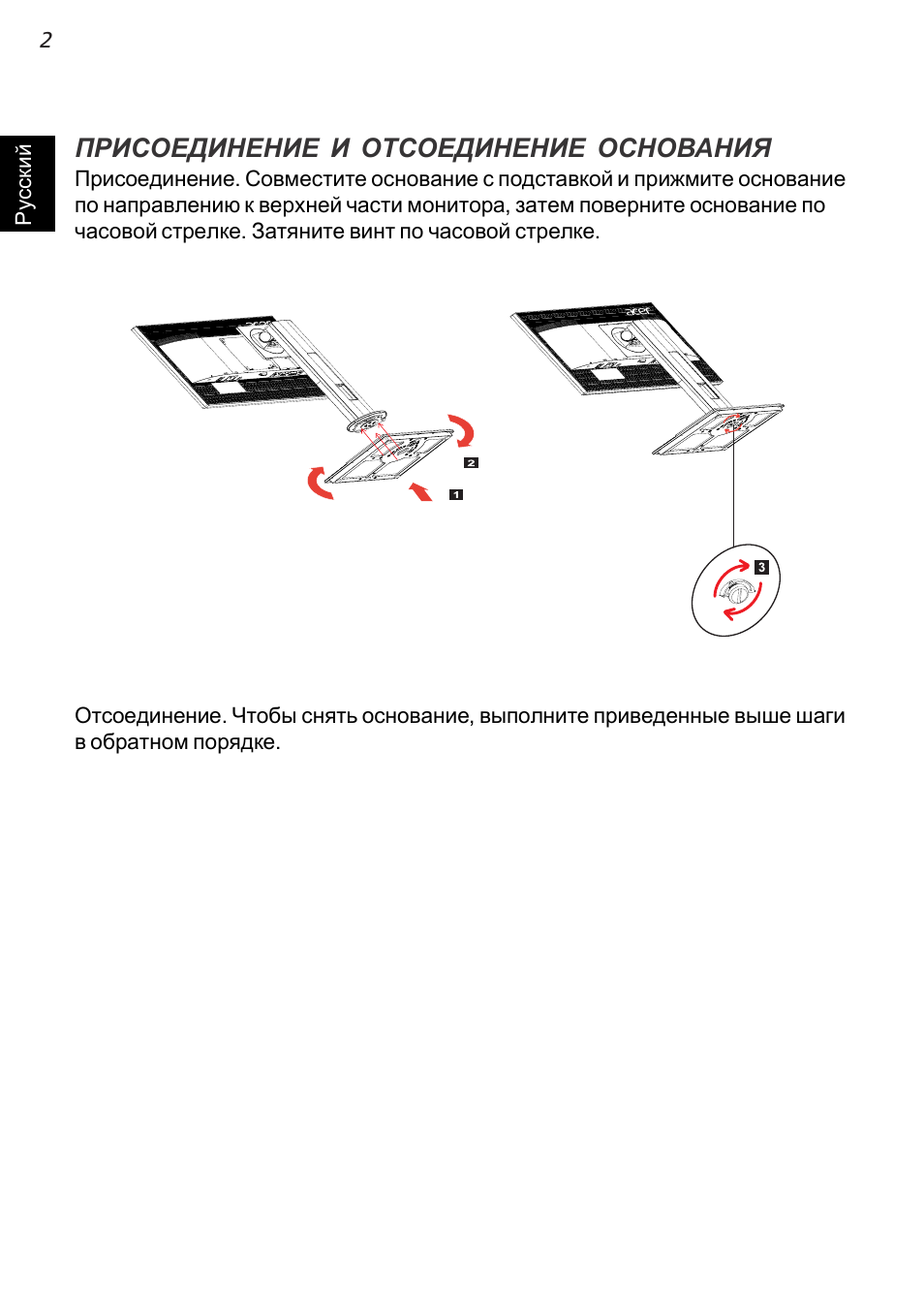

ПРИСОЕДИНЕНИЕ И ОТСОЕДИНЕНИЕ ОСНОВАНИЯ

Присоединение

. Совместите основание с подставкой и прижмите основание

по

направлению к верхней части монитора, затем поверните основание по

часовой

стрелке. Затяните винт по часовой стрелке.

Отсоединение

. Чтобы снять основание, выполните приведенные выше шаги

в

обратном порядке.

2

Ру

сский

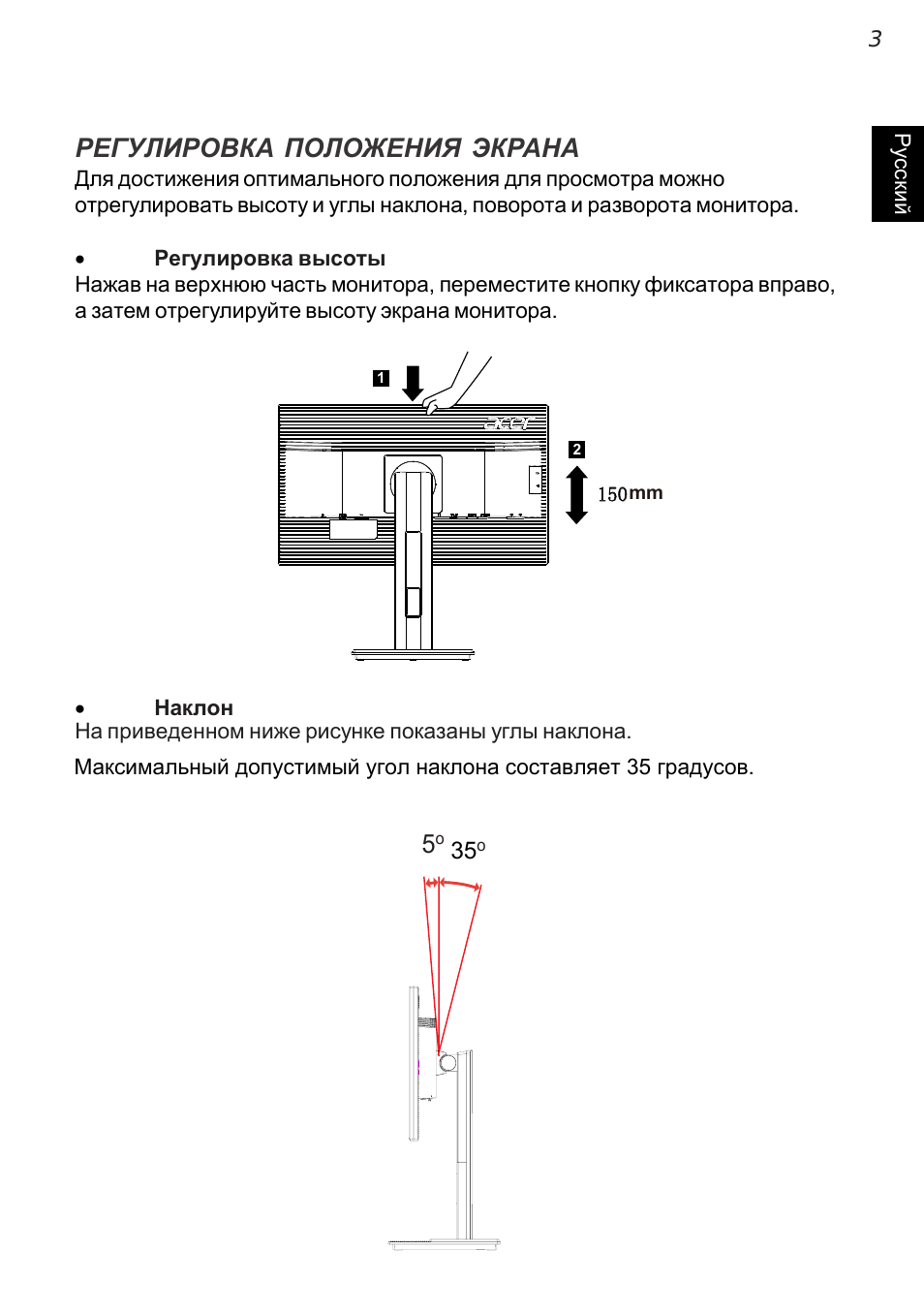

РЕГУЛИРОВКА ПОЛОЖЕНИЯ ЭКРАНА

Для

достижения оптимального положения для просмотра можно

отрегулировать

высоту и углы наклона, поворота и разворота монитора.

·

Регулировка высоты

Нажав

на верхнюю часть монитора, переместите кнопку фиксатора вправо,

а

затем отрегулируйте высоту экрана монитора.

·

Наклон

На

приведенном ниже рисунке показаны углы наклона.

3

Ру
сский

5

o

o

35

Максимальный допустимый угол наклона составляет 35 градусов.

1

2

150

mm

·

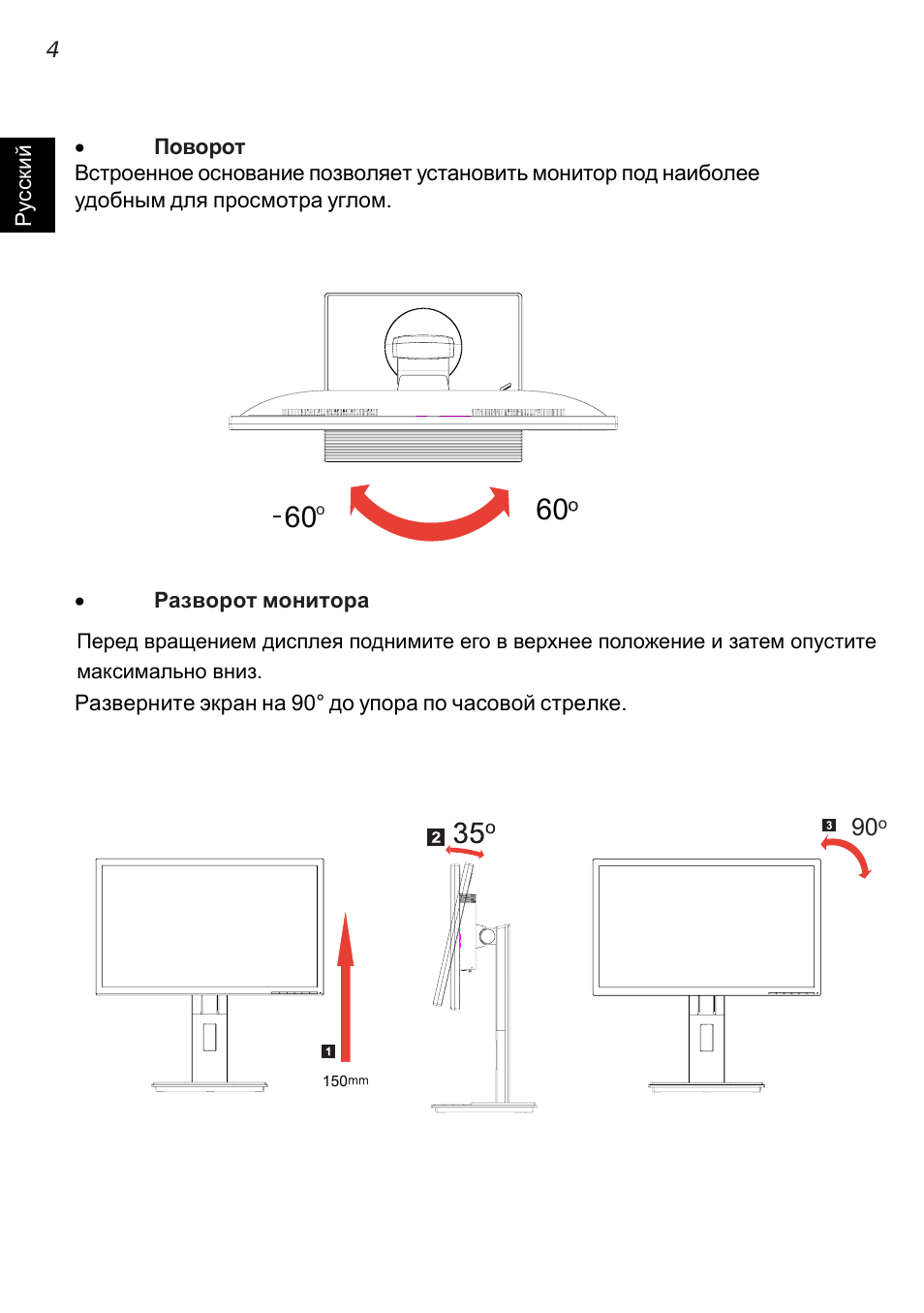

Поворот

Встроенное

основание позволяет установить монитор под наиболее

удобным

для просмотра углом.

·

Разворот монитора

Разверните

экран на 90° до упора по часовой стрелке.

4

Ру

сский

Перед вращением дисплея поднимите его в верхнее положение и затем опустите
максимально вниз.

90

o

150

o

60

60

5

Ру
сский

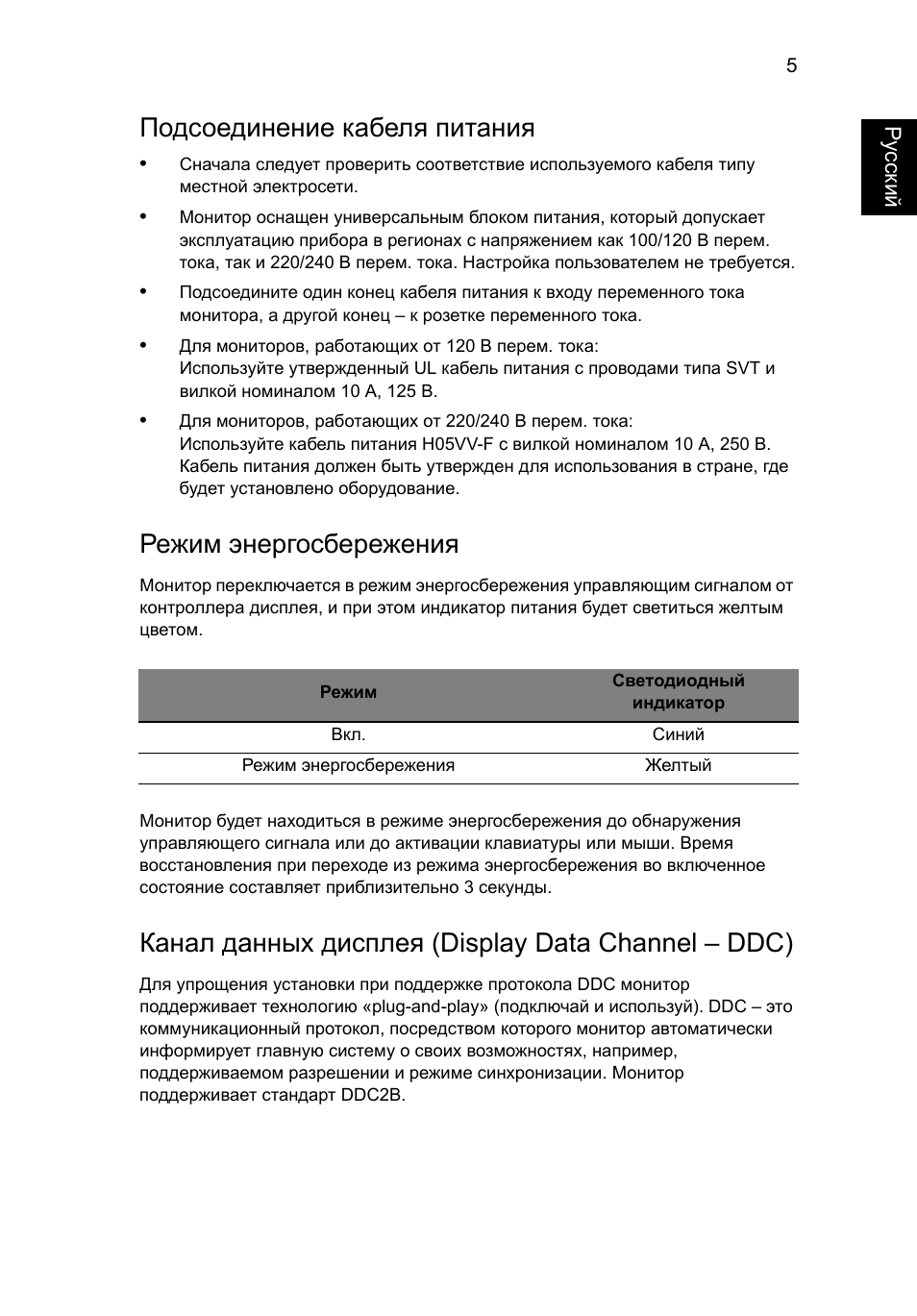

Подсоединение кабеля питания

•

Сначала следует проверить соответствие используемого кабеля типу
местной электросети.

•

Монитор оснащен универсальным блоком питания, который допускает
эксплуатацию прибора в регионах с напряжением как 100/120 В перем.
тока, так и 220/240 В перем. тока. Настройка пользователем не требуется.

•

Подсоедините один конец кабеля питания к входу переменного тока
монитора, а другой конец – к розетке переменного тока.

•

Для мониторов, работающих от 120 В перем. тока:
Используйте утвержденный UL кабель питания с проводами типа SVT и
вилкой номиналом 10 А, 125 В.

•

Для мониторов, работающих от 220/240 В перем. тока:
Используйте кабель питания H05VV-F с вилкой номиналом 10 А, 250 В.
Кабель питания должен быть утвержден для использования в стране, где
будет установлено оборудование.

Режим энергосбережения

Монитор переключается в режим энергосбережения управляющим сигналом от
контроллера дисплея, и при этом индикатор питания будет светиться желтым
цветом.

Монитор будет находиться в режиме энергосбережения до обнаружения
управляющего сигнала или до активации клавиатуры или мыши. Время
восстановления при переходе из режима энергосбережения во включенное
состояние составляет приблизительно 3 секунды.

Канал данных дисплея (Display Data Channel – DDC)

Для упрощения установки при поддержке протокола DDC монитор
поддерживает технологию «plug-and-play» (подключай и используй). DDC – это
коммуникационный протокол, посредством которого монитор автоматически
информирует главную систему о своих возможностях, например,
поддерживаемом разрешении и режиме синхронизации. Монитор
поддерживает стандарт DDC2B.

Режим

Светодиодный

индикатор

Вкл.

Синий

Режим энергосбережения

Желтый

6

Ру

сский

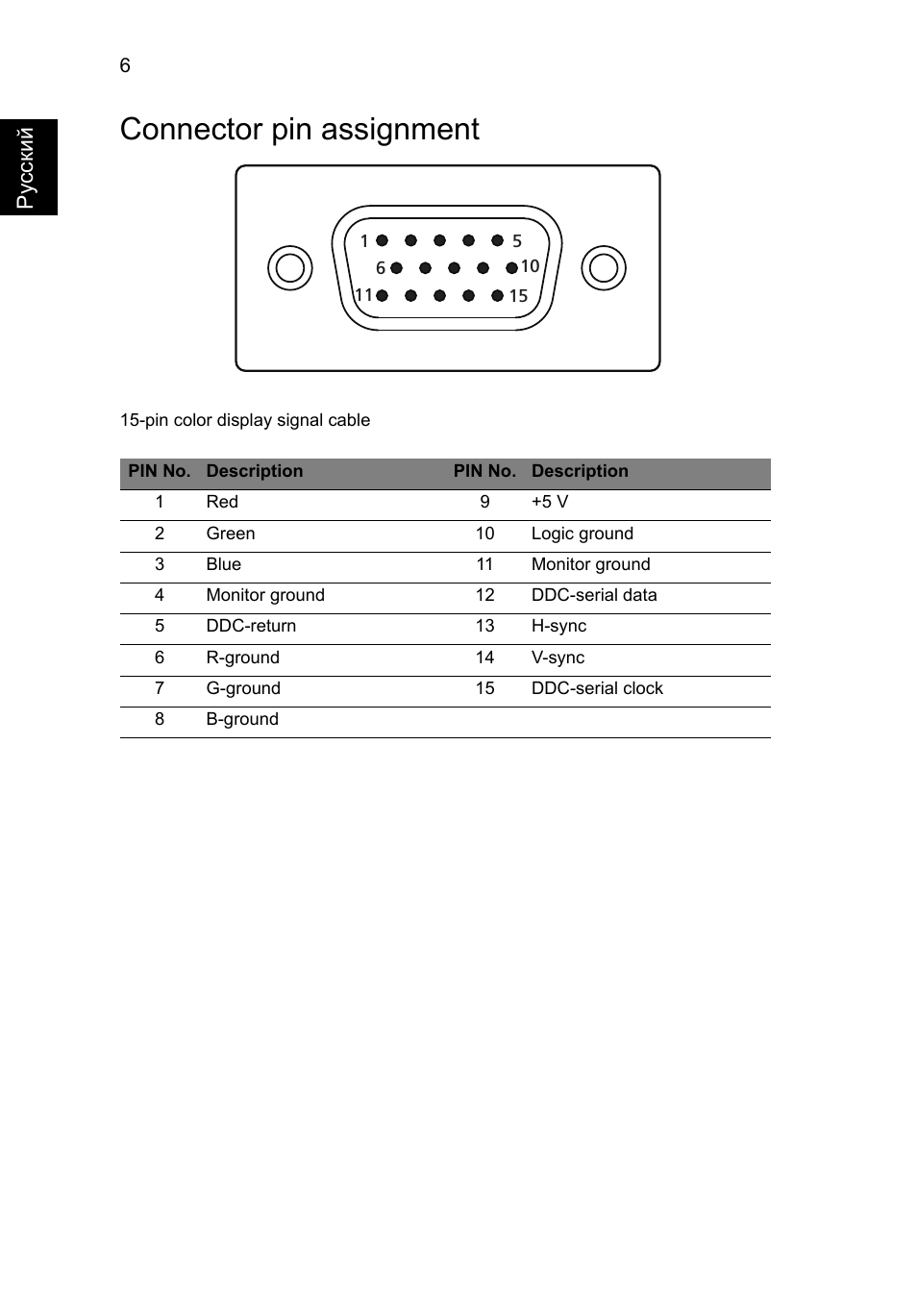

Connector pin assignment

15-pin color display signal cable

PIN No. Description

PIN No. Description

1

Red

9

+5 V

2

Green

10

Logic ground

3

Blue

11

Monitor ground

4

Monitor ground

12

DDC-serial data

5

DDC-return

13

H-sync

6

R-ground

14

V-sync

7

G-ground

15

DDC-serial clock

8

B-ground

1

5

6

10

11

15

7

Ру
сский

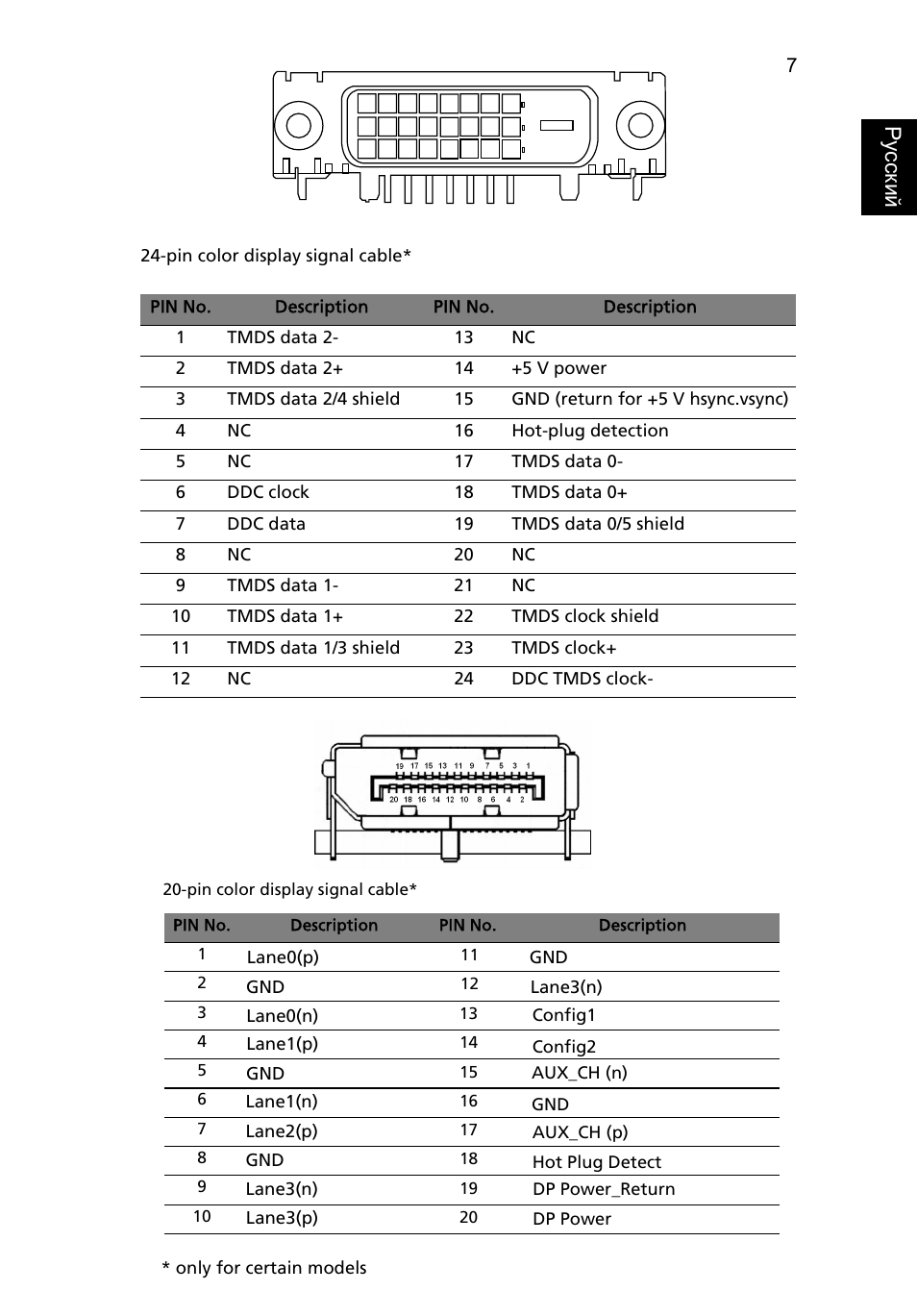

24-pin color display signal cable*

PIN No.

Description

PIN No.

Description

1

TMDS data 2-

13

NC

2

TMDS data 2+

14

+5 V power

3

TMDS data 2/4 shield

15

GND (return for +5 V hsync.vsync)

4

NC

16

Hot-plug detection

5

NC

17

TMDS data 0-

6

DDC clock

18

TMDS data 0+

7

DDC data

19

TMDS data 0/5 shield

8

NC

20

NC

9

TMDS data 1-

21

NC

10

TMDS data 1+

22

TMDS clock shield

11

TMDS data 1/3 shield

23

TMDS clock+

12

NC

24

DDC TMDS clock-

PIN No.

Description

PIN No.

Description

1

13

2

14

3

15

4

16
17
18

7

19
20

9

10

11
12

5

8

6

Lane0(p)

GND
Lane0(n)
Lane1(p)
GND

Lane1(n)
Lane2(p)
GND
Lane3(n)
Lane3(p)

GND

Lane3(n)

Config1

Config2

AUX_CH (n)

GND

AUX_CH (p)
Hot Plug Detect

DP Power_Return
DP Power

20-pin color display signal cable*

* only for certain models

EN-6

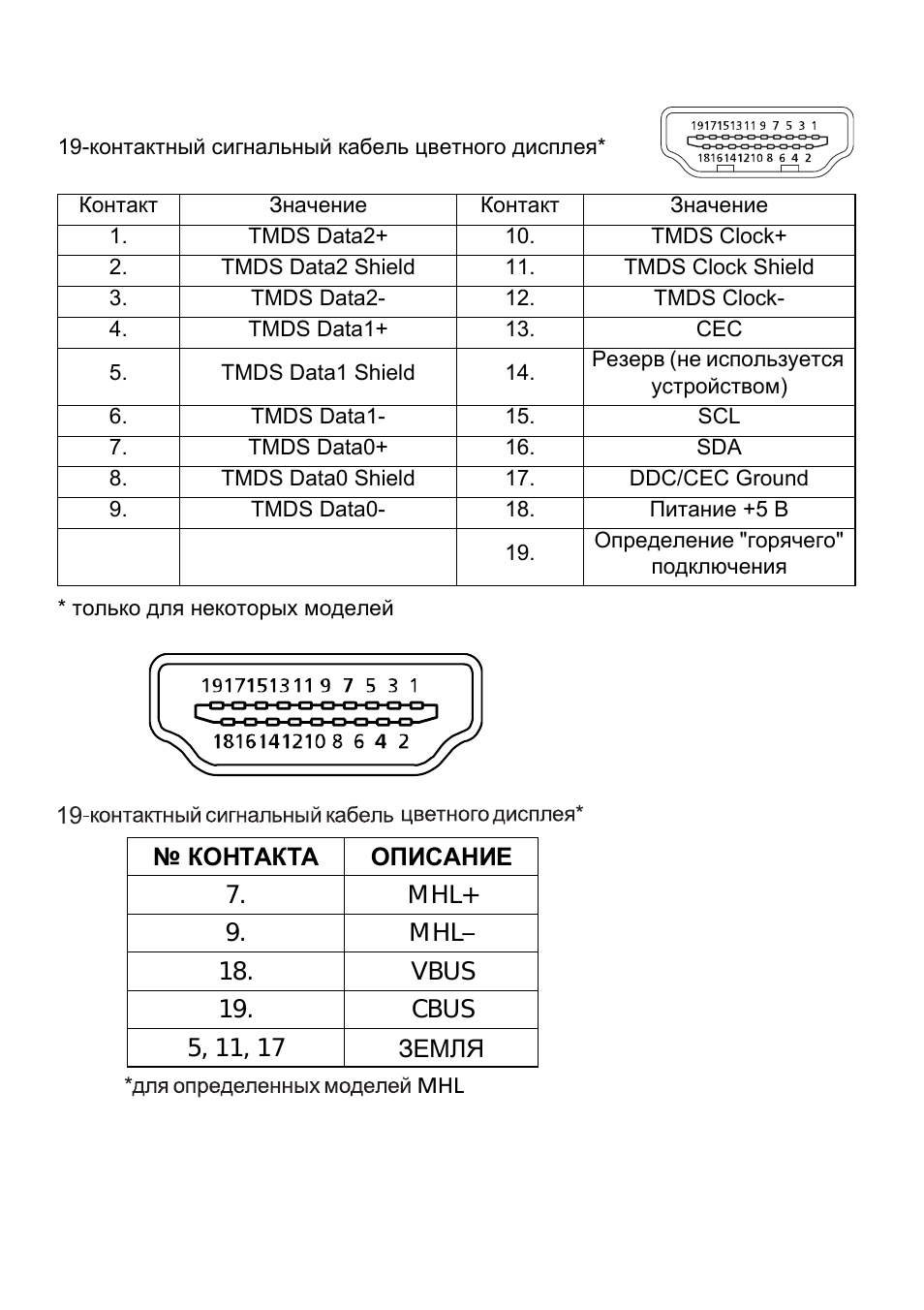

19-контактный сигнальный кабель цветного дисплея*

* только для некоторых моделей

Контакт

Значение

Контакт

Значение

1.

TMDS Data2+

10.

TMDS Clock+

2.

TMDS Data2 Shield

11.

TMDS Clock Shield

3.

TMDS Data2-

12.

TMDS Clock-

4.

TMDS Data1+

13.

CEC

5.

TMDS Data1 Shield

14.

Резерв (не используется

устройством)

6.

TMDS Data1-

15.

SCL

7.

TMDS Data0+

16.

SDA

8.

TMDS Data0 Shield

17.

DDC/CEC Ground

9.

TMDS Data0-

18.

Питание +5 В

19.

Определение "горячего"

подключения

MHL

19

№

КОНТАКТА

ОПИСАНИЕ

7.

MHL+

9.

MHL–

18.

VBUS

19.

CBUS

5, 11, 17

ЗЕМЛЯ
