Держите подальше от гнезда запоминающего устройства такие посторонние металлические предметы, как шурупы, скобки и скрепки для бумаг. Посторонние металлические предметы могут вызвать короткое замыкание, что может стать причиной повреждения, возгорания и, как следствие, тяжелой травмы.

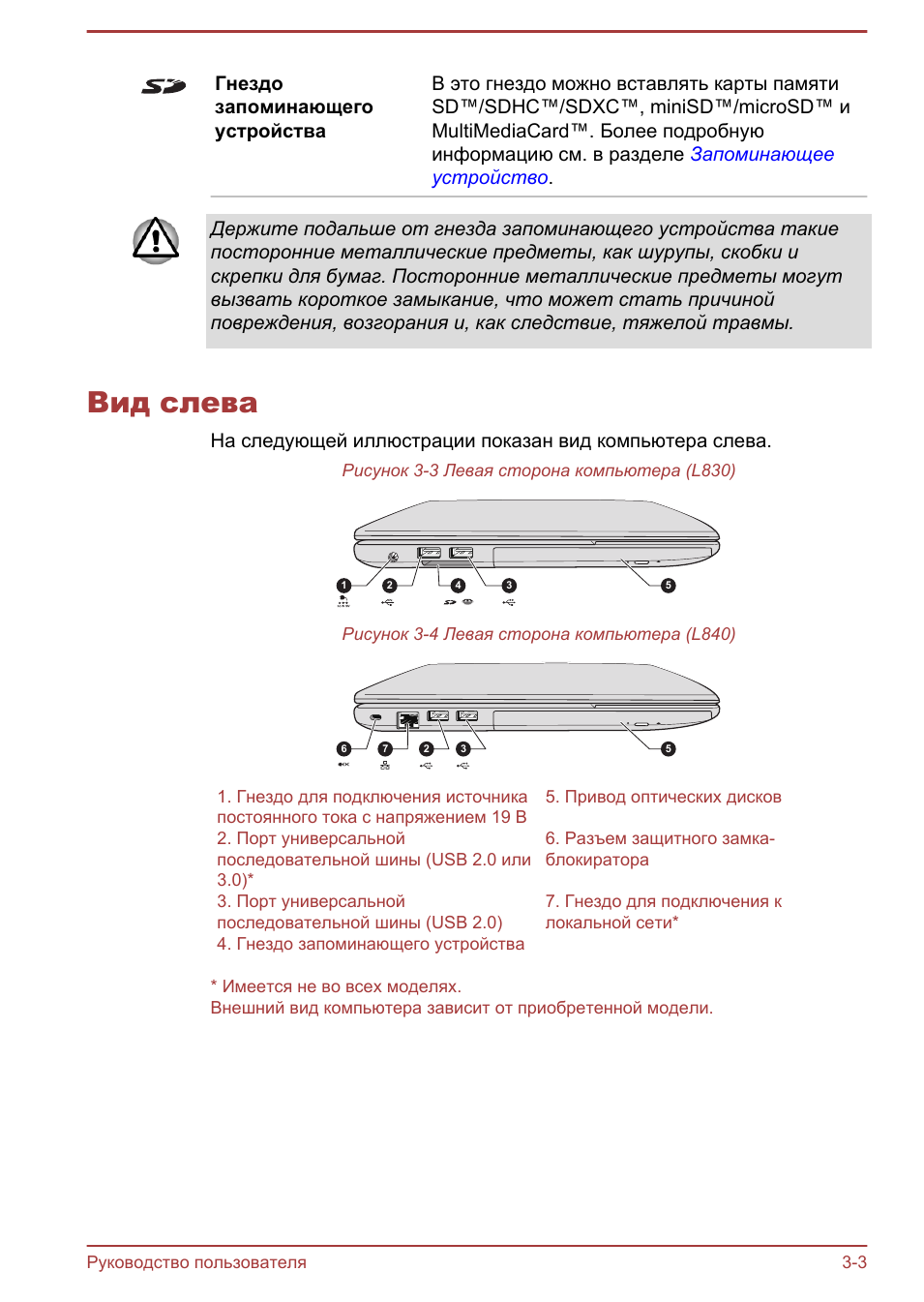

Вид слева
На следующей иллюстрации показан вид компьютера слева.
Рисунок 3-3 Левая сторона компьютера (L830)
5
1
2
3
4
Рисунок 3-4 Левая сторона компьютера (L840)
5
7
6
2
3
1. Гнездо для подключения источника постоянного тока с напряжением 19 В
5. Привод оптических дисков
2. Порт универсальной последовательной шины (USB 2.0 или 3.0)*
6. Разъем защитного замка- блокиратора
3. Порт универсальной последовательной шины (USB 2.0)
7. Гнездо для подключения к локальной сети*
4. Гнездо запоминающего устройства
* Имеется не во всех моделях. Внешний вид компьютера зависит от приобретенной модели.

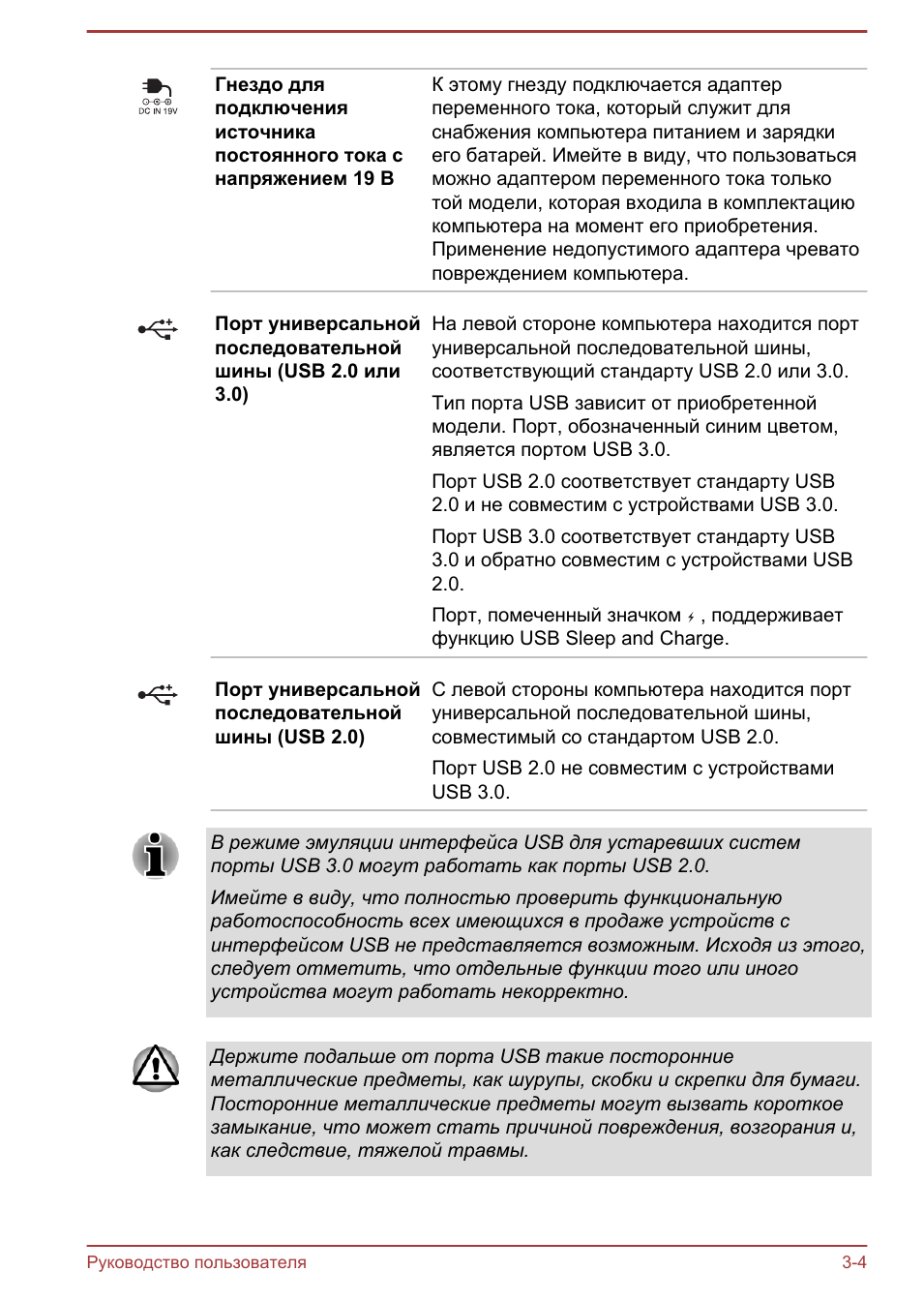

Гнездо для подключения источника постоянного тока с напряжением 19 В
К этому гнезду подключается адаптер переменного тока, который служит для снабжения компьютера питанием и зарядки его батарей. Имейте в виду, что пользоваться можно адаптером переменного тока только той модели, которая входила в комплектацию компьютера на момент его приобретения. Применение недопустимого адаптера чревато повреждением компьютера.
Порт универсальной последовательной шины (USB 2.0 или 3.0)
На левой стороне компьютера находится порт универсальной последовательной шины, соответствующий стандарту USB 2.0 или 3.0. Тип порта USB зависит от приобретенной модели. Порт, обозначенный синим цветом, является портом USB 3.0. Порт USB 2.0 соответствует стандарту USB 2.0 и не совместим с устройствами USB 3.0. Порт USB 3.0 соответствует стандарту USB 3.0 и обратно совместим с устройствами USB 2.0. Порт, помеченный значком , поддерживает функцию USB Sleep and Charge.
Порт универсальной последовательной шины (USB 2.0)
С левой стороны компьютера находится порт универсальной последовательной шины, совместимый со стандартом USB 2.0. Порт USB 2.0 не совместим с устройствами USB 3.0.
В режиме эмуляции интерфейса USB для устаревших систем порты USB 3.0 могут работать как порты USB 2.0. Имейте в виду, что полностью проверить функциональную работоспособность всех имеющихся в продаже устройств с интерфейсом USB не представляется возможным. Исходя из этого, следует отметить, что отдельные функции того или иного устройства могут работать некорректно.
Держите подальше от порта USB такие посторонние металлические предметы, как шурупы, скобки и скрепки для бумаги. Посторонние металлические предметы могут вызвать короткое замыкание, что может стать причиной повреждения, возгорания и, как следствие, тяжелой травмы.

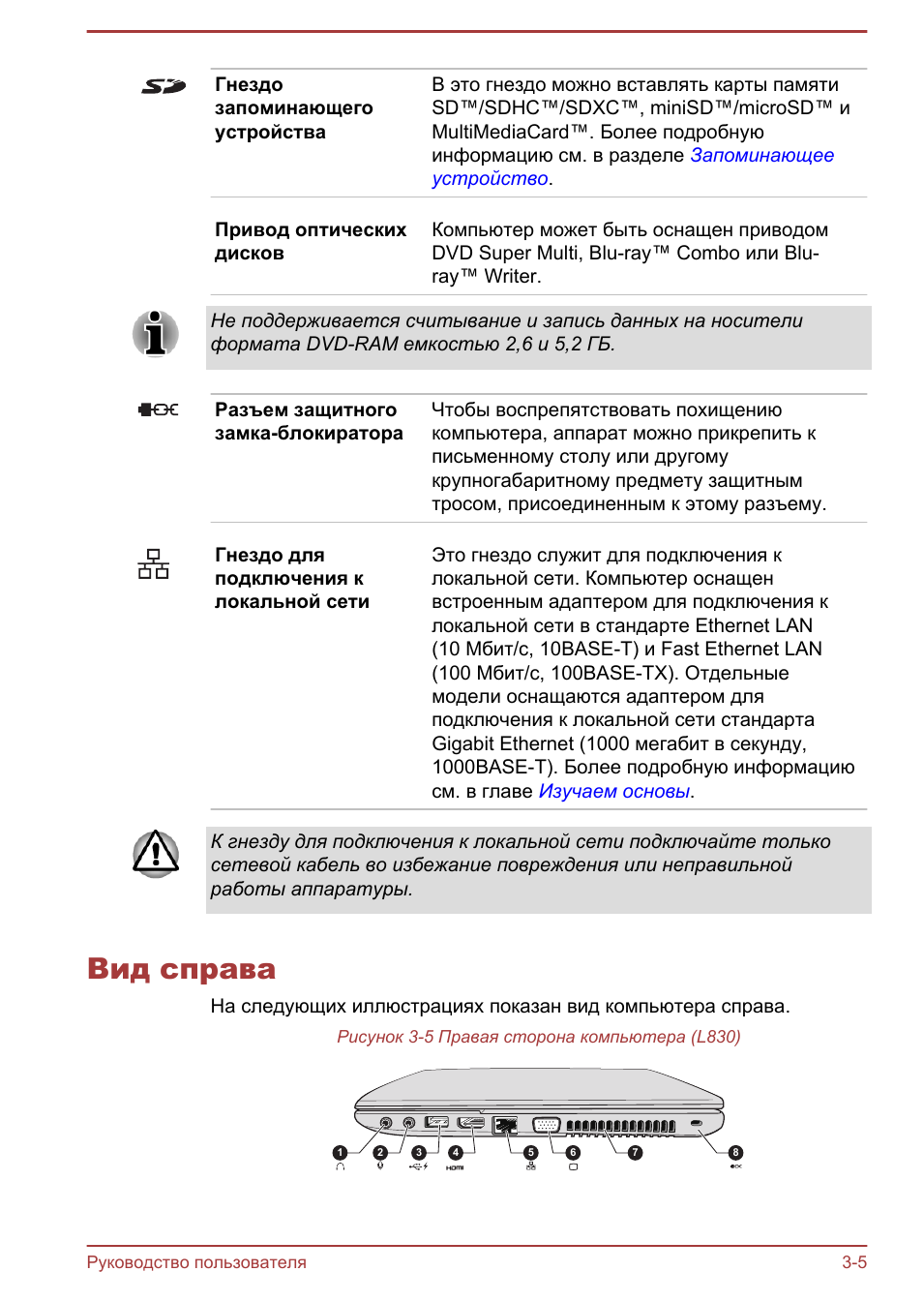

Компьютер может быть оснащен приводом DVD Super Multi, Blu-ray™ Combo или Blu- ray™ Writer.
Не поддерживается считывание и запись данных на носители формата DVD-RAM емкостью 2,6 и 5,2 ГБ.
Разъем защитного замка-блокиратора
Чтобы воспрепятствовать похищению компьютера, аппарат можно прикрепить к письменному столу или другому крупногабаритному предмету защитным тросом, присоединенным к этому разъему.
Гнездо для подключения к локальной сети
Это гнездо служит для подключения к локальной сети. Компьютер оснащен встроенным адаптером для подключения к локальной сети в стандарте Ethernet LAN (10 Мбит/с, 10BASE-T) и Fast Ethernet LAN (100 Мбит/с, 100BASE-TX). Отдельные модели оснащаются адаптером для подключения к локальной сети стандарта Gigabit Ethernet (1000 мегабит в секунду, 1000BASE-T). Более подробную информацию см. в главе

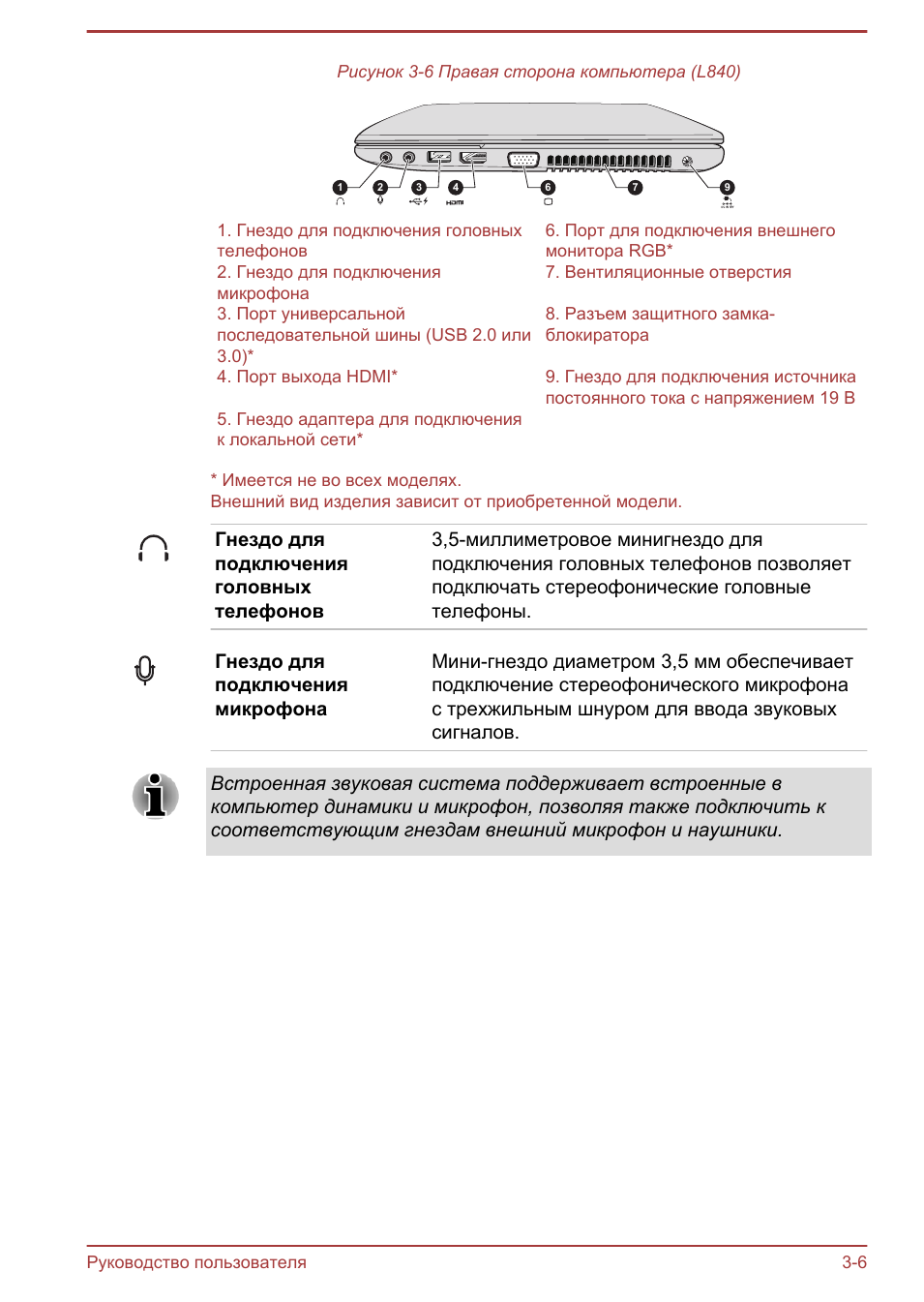

3. Порт универсальной последовательной шины (USB 2.0 или 3.0)*
8. Разъем защитного замка- блокиратора
4. Порт выхода HDMI*
9. Гнездо для подключения источника постоянного тока с напряжением 19 В
5. Гнездо адаптера для подключения к локальной сети*
* Имеется не во всех моделях. Внешний вид изделия зависит от приобретенной модели.
Гнездо для подключения головных телефонов
3,5-миллиметровое минигнездо для подключения головных телефонов позволяет подключать стереофонические головные телефоны.
Гнездо для подключения микрофона
Мини-гнездо диаметром 3,5 мм обеспечивает подключение стереофонического микрофона с трехжильным шнуром для ввода звуковых сигналов.
Встроенная звуковая система поддерживает встроенные в компьютер динамики и микрофон, позволяя также подключить к соответствующим гнездам внешний микрофон и наушники.

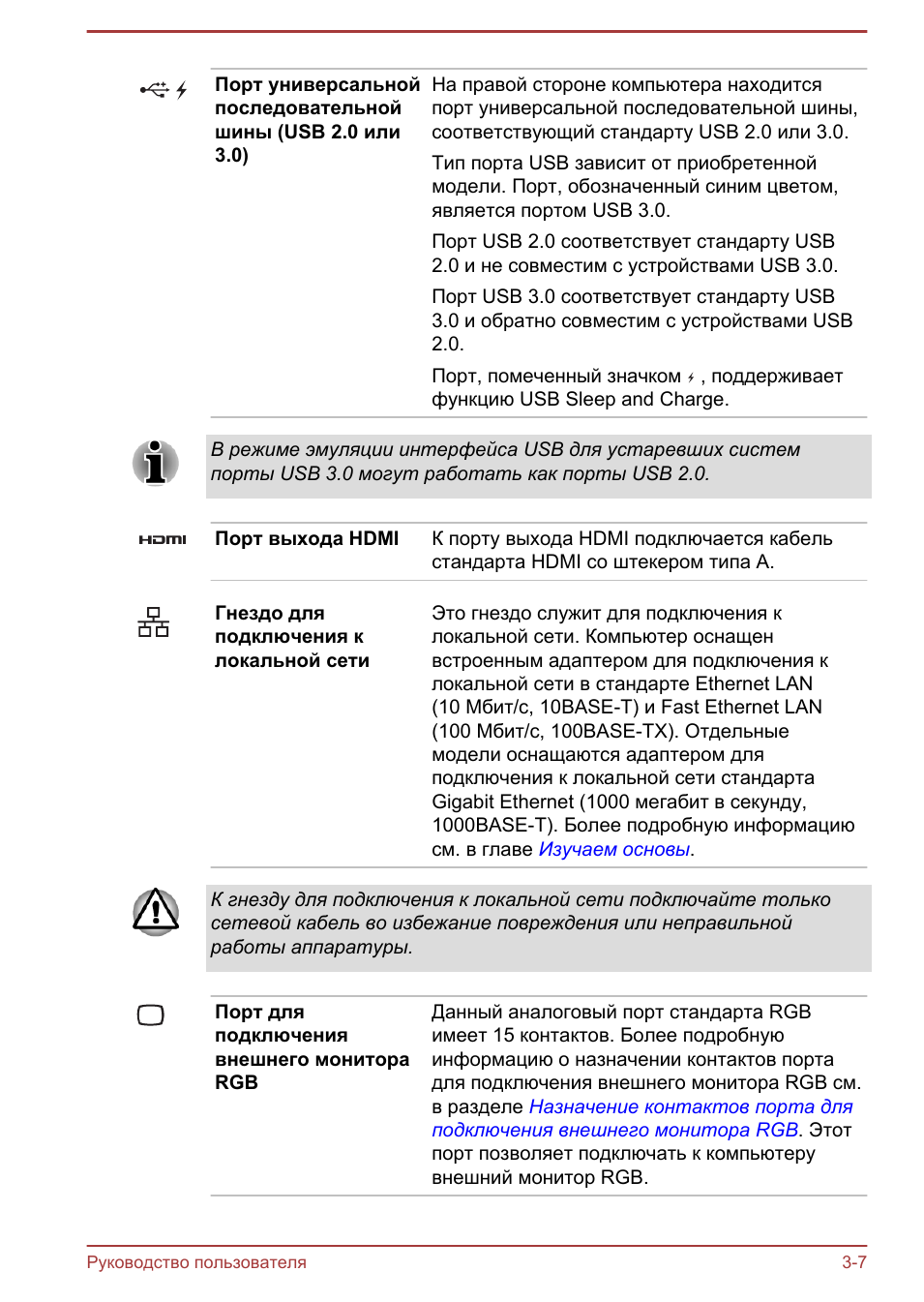

Порт универсальной последовательной шины (USB 2.0 или 3.0)
На правой стороне компьютера находится порт универсальной последовательной шины, соответствующий стандарту USB 2.0 или 3.0. Тип порта USB зависит от приобретенной модели. Порт, обозначенный синим цветом, является портом USB 3.0. Порт USB 2.0 соответствует стандарту USB 2.0 и не совместим с устройствами USB 3.0. Порт USB 3.0 соответствует стандарту USB 3.0 и обратно совместим с устройствами USB 2.0. Порт, помеченный значком , поддерживает функцию USB Sleep and Charge.
В режиме эмуляции интерфейса USB для устаревших систем порты USB 3.0 могут работать как порты USB 2.0.
Порт выхода HDMI
К порту выхода HDMI подключается кабель стандарта HDMI со штекером типа A.
Гнездо для подключения к локальной сети
Это гнездо служит для подключения к локальной сети. Компьютер оснащен встроенным адаптером для подключения к локальной сети в стандарте Ethernet LAN (10 Мбит/с, 10BASE-T) и Fast Ethernet LAN (100 Мбит/с, 100BASE-TX). Отдельные модели оснащаются адаптером для подключения к локальной сети стандарта Gigabit Ethernet (1000 мегабит в секунду, 1000BASE-T). Более подробную информацию см. в главе
К гнезду для подключения к локальной сети подключайте только сетевой кабель во избежание повреждения или неправильной работы аппаратуры.
Порт для подключения внешнего монитора RGB
Данный аналоговый порт стандарта RGB имеет 15 контактов. Более подробную информацию о назначении контактов порта для подключения внешнего монитора RGB см. в разделе

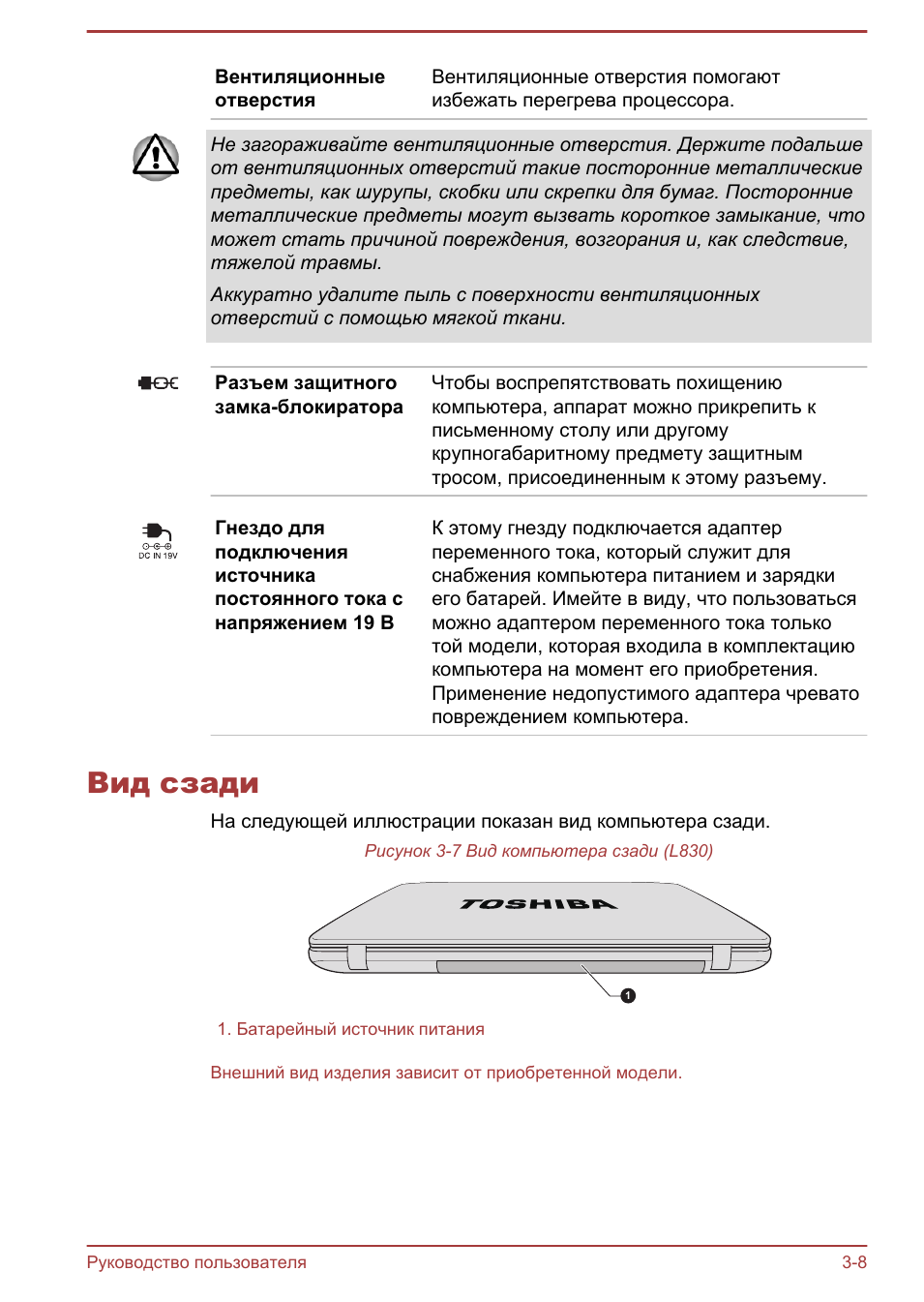

Вентиляционные отверстия помогают избежать перегрева процессора.
Не загораживайте вентиляционные отверстия. Держите подальше от вентиляционных отверстий такие посторонние металлические предметы, как шурупы, скобки или скрепки для бумаг. Посторонние металлические предметы могут вызвать короткое замыкание, что может стать причиной повреждения, возгорания и, как следствие, тяжелой травмы. Аккуратно удалите пыль с поверхности вентиляционных отверстий с помощью мягкой ткани.
Разъем защитного замка-блокиратора
Чтобы воспрепятствовать похищению компьютера, аппарат можно прикрепить к письменному столу или другому крупногабаритному предмету защитным тросом, присоединенным к этому разъему.
Гнездо для подключения источника постоянного тока с напряжением 19 В
К этому гнезду подключается адаптер переменного тока, который служит для снабжения компьютера питанием и зарядки его батарей. Имейте в виду, что пользоваться можно адаптером переменного тока только той модели, которая входила в комплектацию компьютера на момент его приобретения. Применение недопустимого адаптера чревато повреждением компьютера.
Вид сзади
На следующей иллюстрации показан вид компьютера сзади.
Рисунок 3-7 Вид компьютера сзади (L830)
1
1. Батарейный источник питания
Внешний вид изделия зависит от приобретенной модели.
Литий-ионный аккумуляторный батарейный источник питания снабжает компьютер электроэнергией, когда к нему не подключен адаптер переменного тока. Более подробную информацию о том, как пользоваться батарейным источником питания и обращаться с ним, см. в разделе

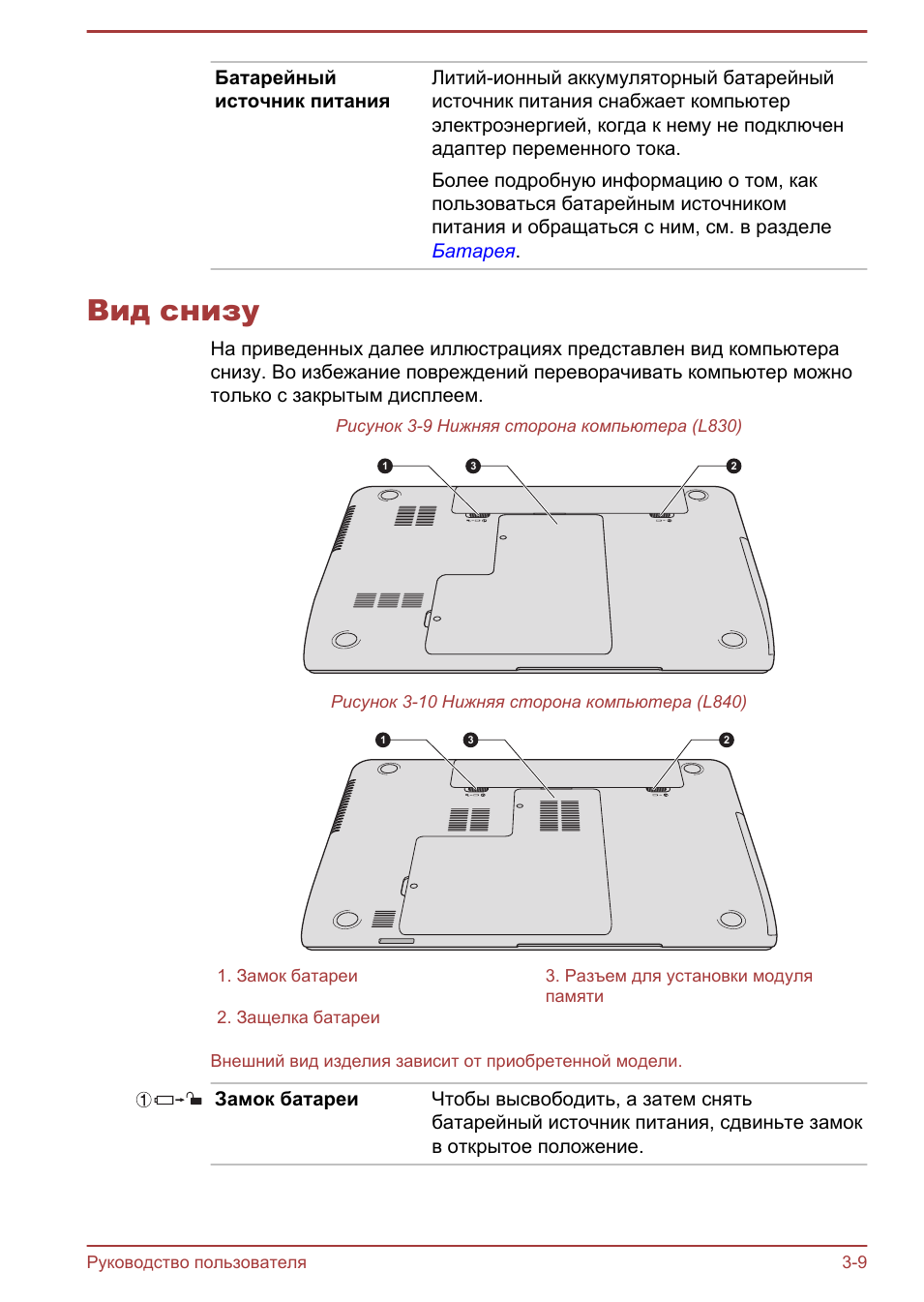

На приведенных далее иллюстрациях представлен вид компьютера снизу. Во избежание повреждений переворачивать компьютер можно только с закрытым дисплеем.
Рисунок 3-9 Нижняя сторона компьютера (L830)
1
3
2
Рисунок 3-10 Нижняя сторона компьютера (L840)
1
3
2
1. Замок батареи
3. Разъем для установки модуля памяти
2. Защелка батареи
Внешний вид изделия зависит от приобретенной модели.
Замок батареи
Чтобы высвободить, а затем снять батарейный источник питания, сдвиньте замок в открытое положение.
Руководство пользователя
3-9
Вид спереди с открытым дисплеем, Вид спереди с открытым дисплеем -10

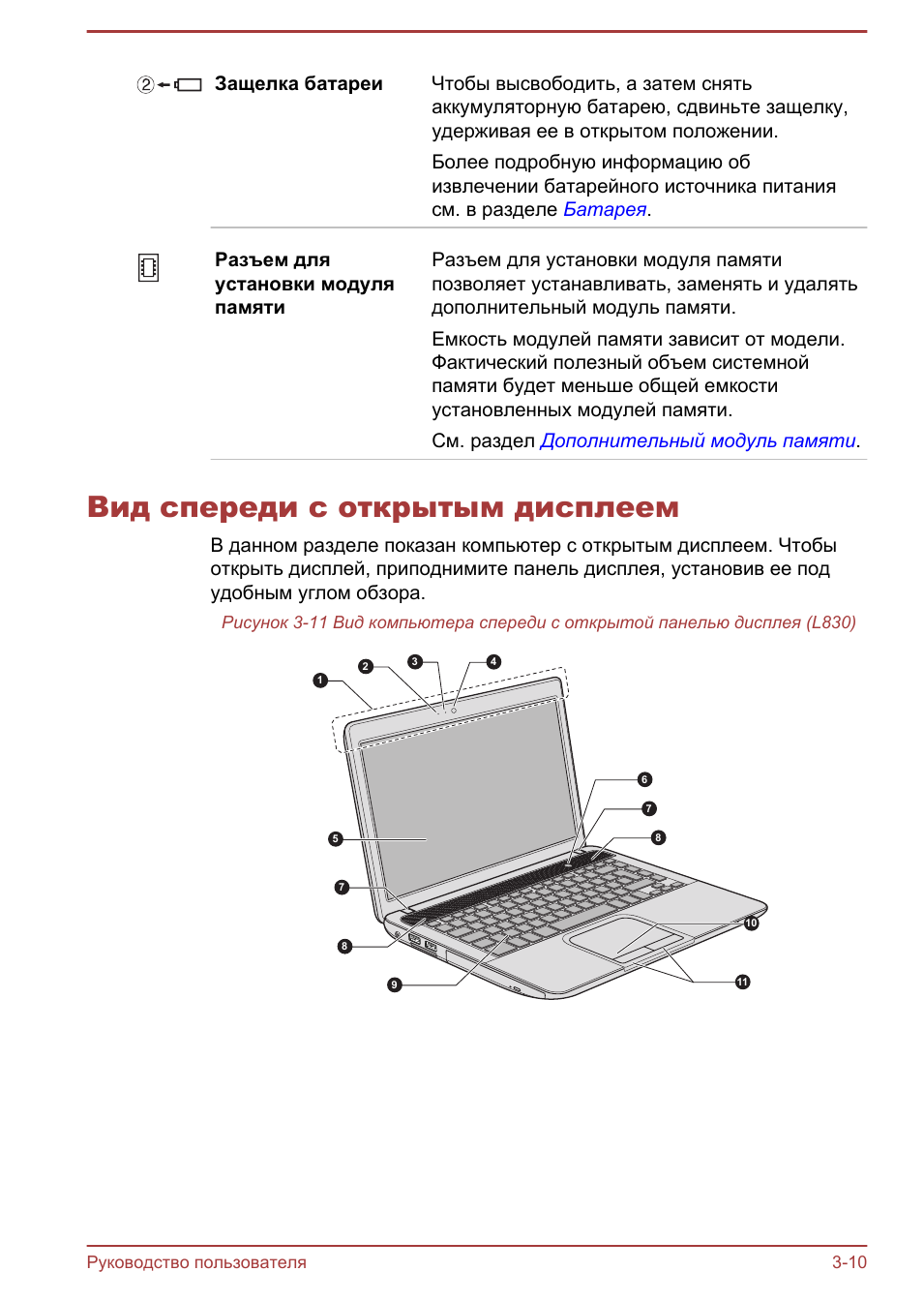

Чтобы высвободить, а затем снять аккумуляторную батарею, сдвиньте защелку, удерживая ее в открытом положении. Более подробную информацию об извлечении батарейного источника питания см. в разделе
Разъем для установки модуля памяти позволяет устанавливать, заменять и удалять дополнительный модуль памяти. Емкость модулей памяти зависит от модели. Фактический полезный объем системной памяти будет меньше общей емкости установленных модулей памяти. См. раздел

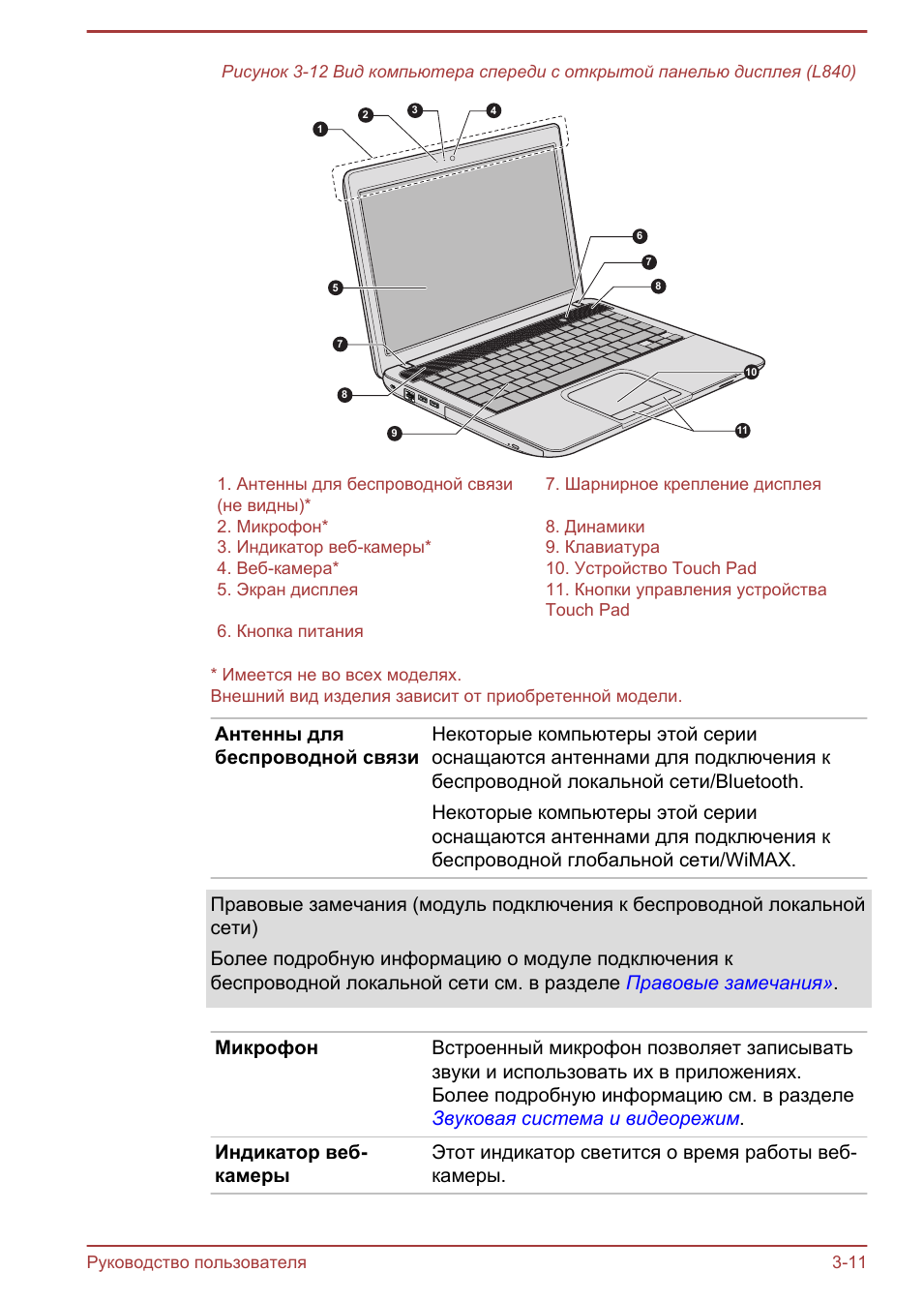

Рисунок 3-12 Вид компьютера спереди с открытой панелью дисплея (L840)
8
7
6
10
11
1
8
7
9
5
2
3
4
1. Антенны для беспроводной связи (не видны)*
7. Шарнирное крепление дисплея
2. Микрофон*
8. Динамики
3. Индикатор веб-камеры*
9. Клавиатура
4. Веб-камера*
10. Устройство Touch Pad
5. Экран дисплея
11. Кнопки управления устройства Touch Pad
6. Кнопка питания
* Имеется не во всех моделях. Внешний вид изделия зависит от приобретенной модели.
Антенны для беспроводной связи
Некоторые компьютеры этой серии оснащаются антеннами для подключения к беспроводной локальной сети/Bluetooth. Некоторые компьютеры этой серии оснащаются антеннами для подключения к беспроводной глобальной сети/WiMAX.

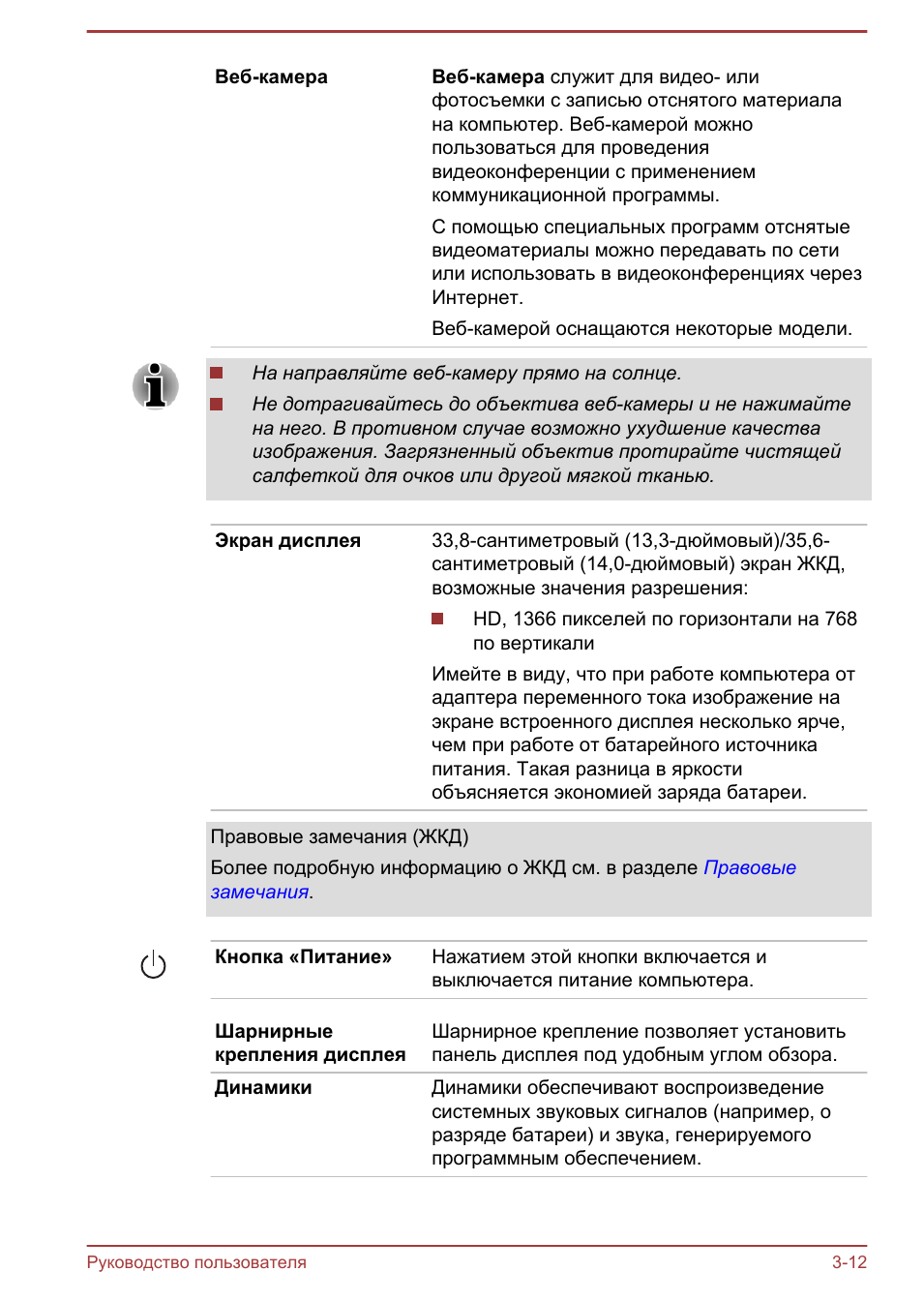

Веб-камера служит для видео- или фотосъемки с записью отснятого материала на компьютер. Веб-камерой можно пользоваться для проведения видеоконференции с применением коммуникационной программы. С помощью специальных программ отснятые видеоматериалы можно передавать по сети или использовать в видеоконференциях через Интернет. Веб-камерой оснащаются некоторые модели.
На направляйте веб-камеру прямо на солнце. Не дотрагивайтесь до объектива веб-камеры и не нажимайте на него. В противном случае возможно ухудшение качества изображения. Загрязненный объектив протирайте чистящей салфеткой для очков или другой мягкой тканью.
Экран дисплея
33,8-сантиметровый (13,3-дюймовый)/35,6- сантиметровый (14,0-дюймовый) экран ЖКД, возможные значения разрешения:
HD, 1366 пикселей по горизонтали на 768 по вертикали
Имейте в виду, что при работе компьютера от адаптера переменного тока изображение на экране встроенного дисплея несколько ярче, чем при работе от батарейного источника питания. Такая разница в яркости объясняется экономией заряда батареи.
Правовые замечания (ЖКД) Более подробную информацию о ЖКД см. в разделе
