Руководство пользователя

1-17

L550/L555/L550D/L555D

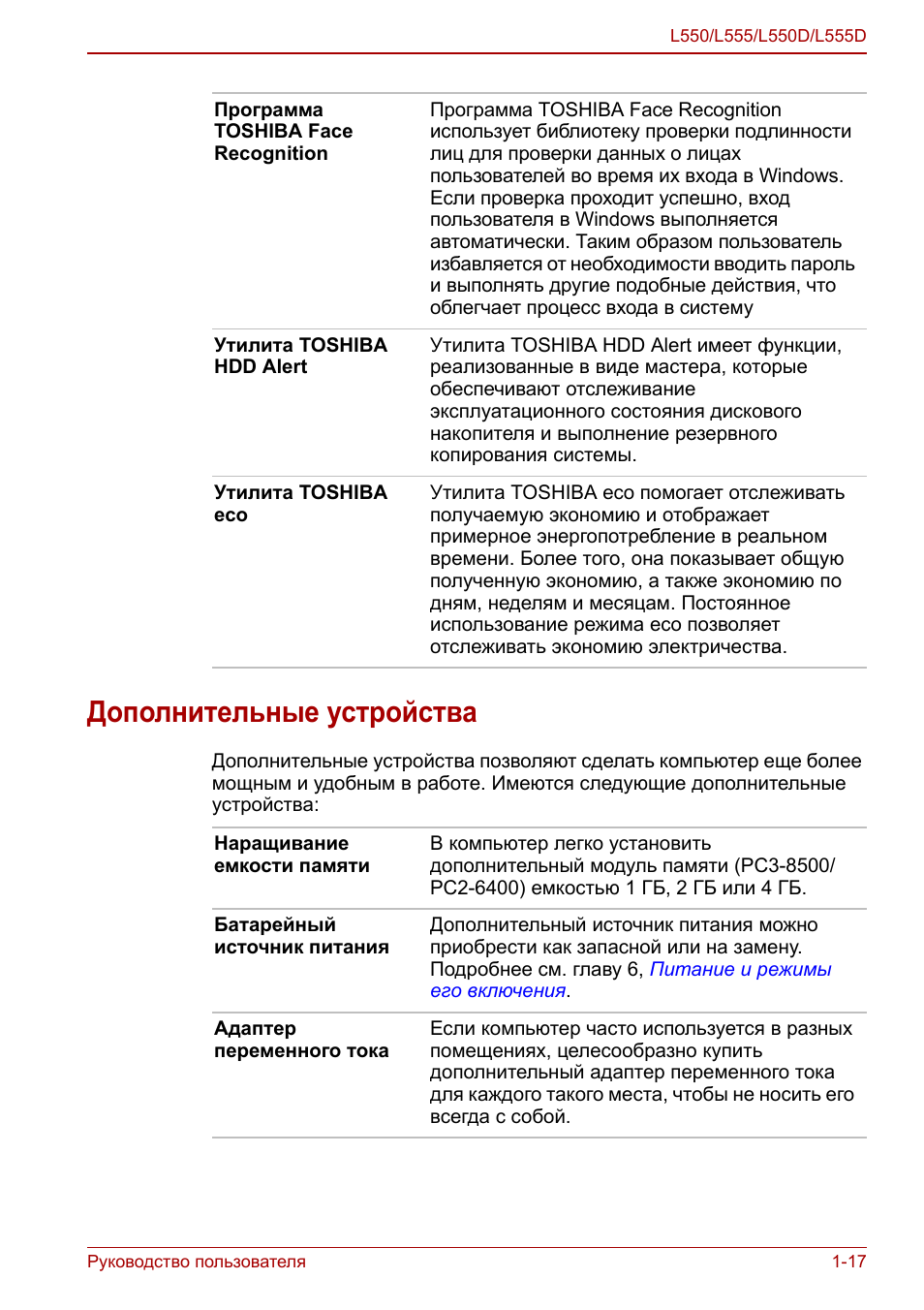

Дополнительные устройства

Дополнительные устройства позволяют сделать компьютер еще более

мощным и удобным в работе. Имеются следующие дополнительные

устройства:

Программа

TOSHIBA Face

Recognition

Программа TOSHIBA Face Recognition

использует библиотеку проверки подлинности

лиц для проверки данных о лицах

пользователей во время их входа в Windows.

Если проверка проходит успешно, вход

пользователя в Windows выполняется

автоматически. Таким образом пользователь

избавляется от необходимости вводить пароль

и выполнять другие подобные действия, что

облегчает процесс входа в систему

Утилита TOSHIBA

HDD Alert

Утилита TOSHIBA HDD Alert имеет функции,

реализованные в виде мастера, которые

обеспечивают отслеживание

эксплуатационного состояния дискового

накопителя и выполнение резервного

копирования системы.

Утилита TOSHIBA

eco

Утилита TOSHIBA eco помогает отслеживать

получаемую экономию и отображает

примерное энергопотребление в реальном

времени. Более того, она показывает общую

полученную экономию, а также экономию по

дням, неделям и месяцам. Постоянное

использование режима eco позволяет

отслеживать экономию электричества.

Наращивание

емкости памяти

В компьютер легко установить

дополнительный модуль памяти (PC3-8500/

PC2-6400) емкостью 1 ГБ, 2 ГБ или 4 ГБ.

Батарейный

источник питания

Дополнительный источник питания можно

приобрести как запасной или на замену.

Подробнее см. главу 6,

Питание и режимы

его включения

.

Адаптер

переменного тока

Если компьютер часто используется в разных

помещениях, целесообразно купить

дополнительный адаптер переменного тока

для каждого такого места, чтобы не носить его

всегда с собой.

1-18

Руководство пользователя

L550/L555/L550D/L555D

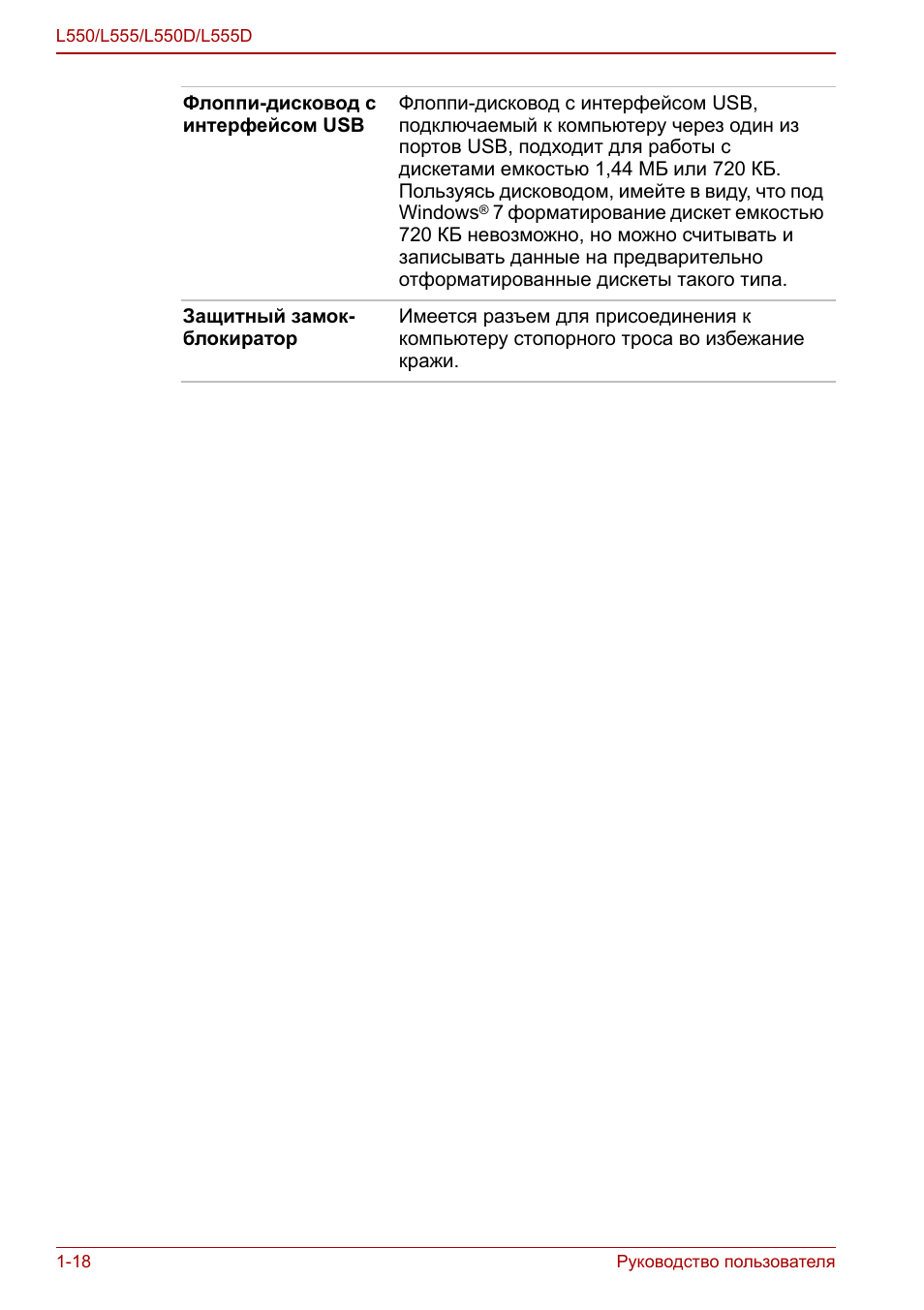

Флоппи-дисковод с

интерфейсом USB

Флоппи-дисковод с интерфейсом USB,

подключаемый к компьютеру через один из

портов USB, подходит для работы с

дискетами емкостью 1,44 МБ или 720 КБ.

Пользуясь дисководом, имейте в виду, что под

Windows

®

7 форматирование дискет емкостью

720 КБ невозможно, но можно считывать и

записывать данные на предварительно

отформатированные дискеты такого типа.

Защитный замок-

блокиратор

Имеется разъем для присоединения к

компьютеру стопорного троса во избежание

кражи.

Руководство пользователя

2-1

L550/L555/L550D/L555D

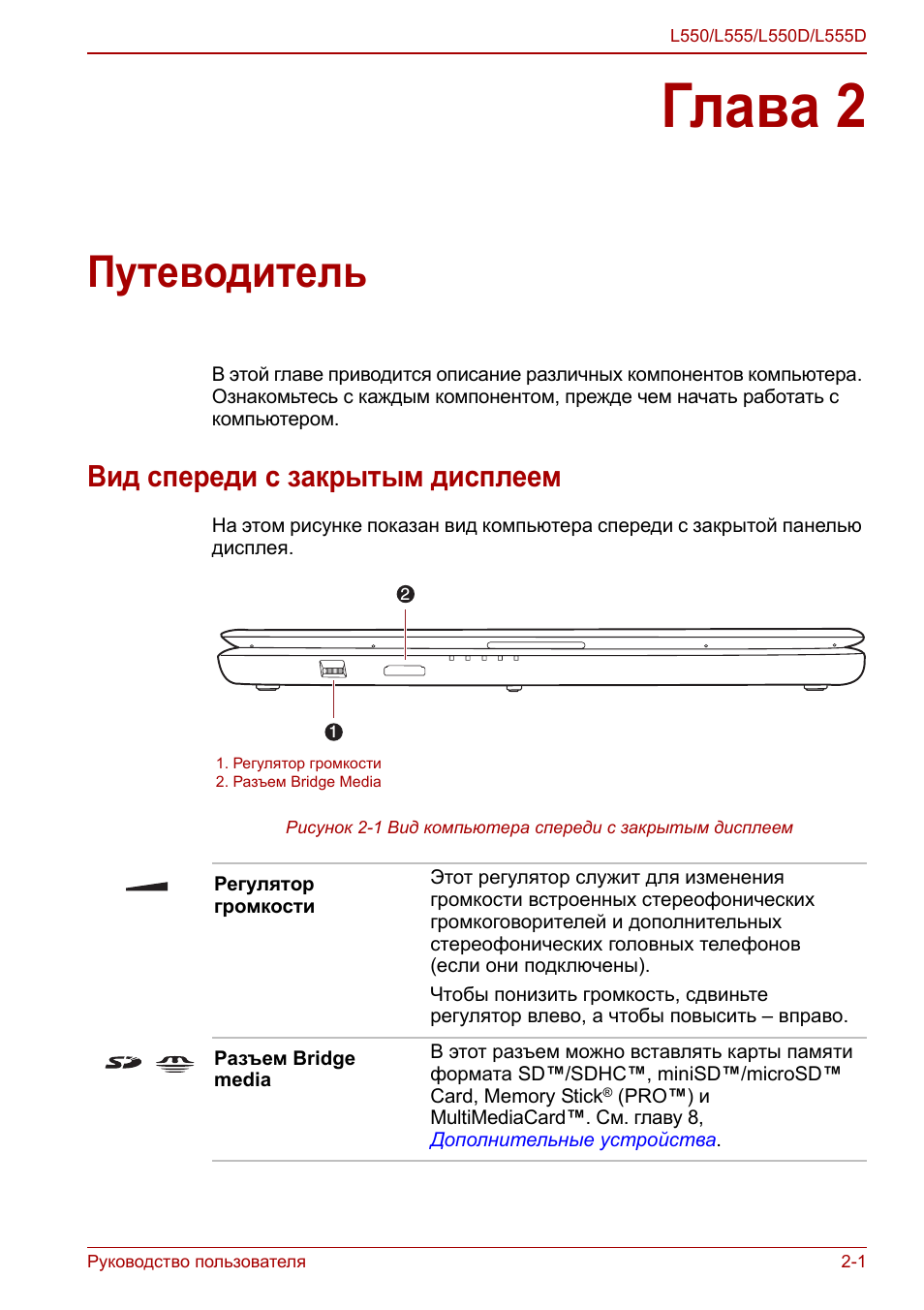

Глава 2

Путеводитель

В этой главе приводится описание различных компонентов компьютера.

Ознакомьтесь с каждым компонентом, прежде чем начать работать с

компьютером.

Вид спереди с закрытым дисплеем

На этом рисунке показан вид компьютера спереди с закрытой панелью

дисплея.

Рисунок 2-1 Вид компьютера спереди с закрытым дисплеем

2

1

1. Регулятор громкости
2. Разъем Bridge Media

Регулятор

громкости

Этот регулятор служит для изменения

громкости встроенных стереофонических

громкоговорителей и дополнительных

стереофонических головных телефонов

(если они подключены).
Чтобы понизить громкость, сдвиньте

регулятор влево, а чтобы повысить – вправо.

Разъем Bridge

media

В этот разъем можно вставлять карты памяти

формата SD™/SDHC™, miniSD™/microSD™
Card, Memory Stick

®

(PRO™) и

MultiMediaCard™. См. главу 8,

Дополнительные устройства

.

2-2

Руководство пользователя

L550/L555/L550D/L555D

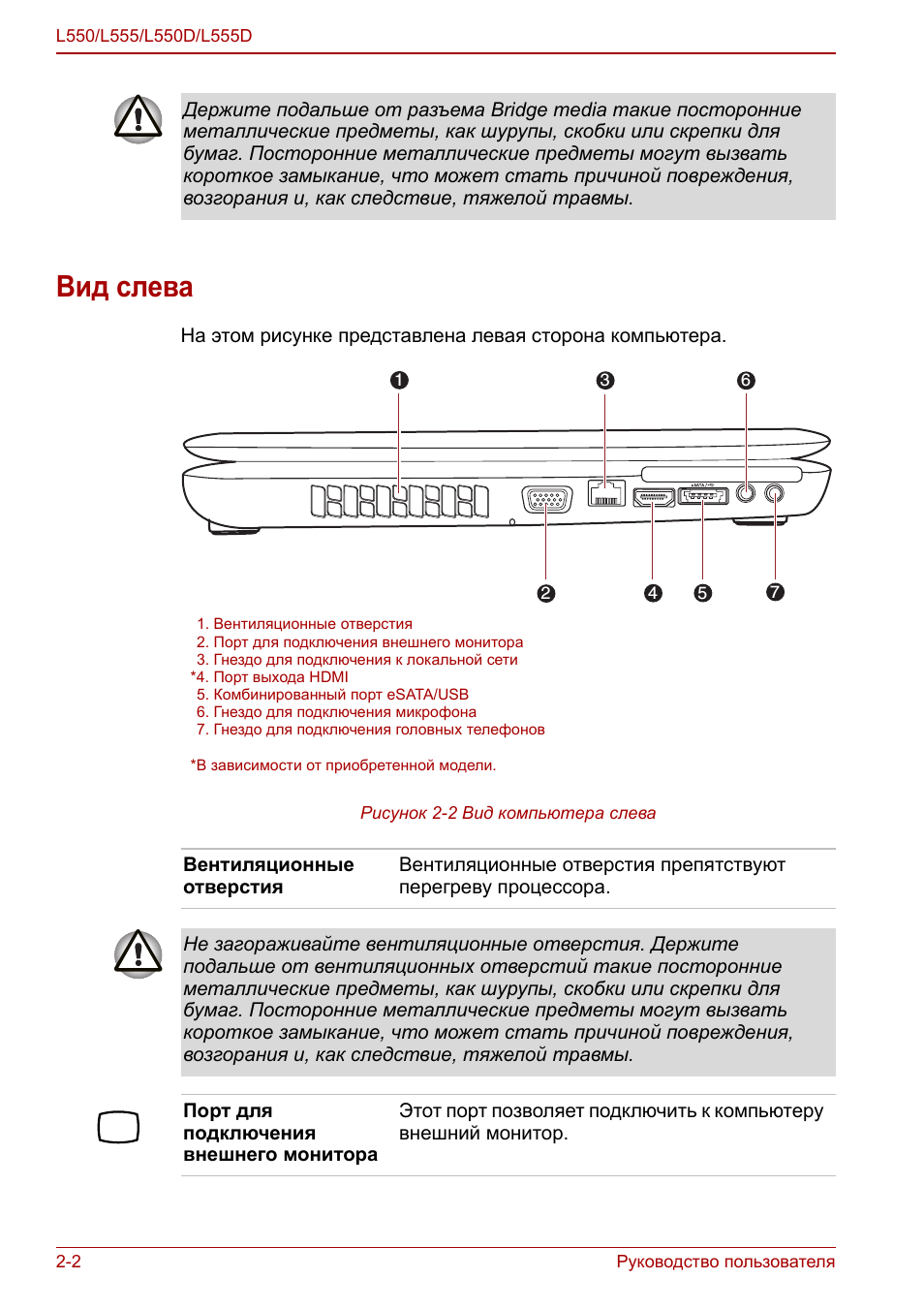

Вид слева

На этом рисунке представлена левая сторона компьютера.

Рисунок 2-2 Вид компьютера слева

Держите подальше от разъема Bridge media такие посторонние

металлические предметы, как шурупы, скобки или скрепки для

бумаг. Посторонние металлические предметы могут вызвать

короткое замыкание, что может стать причиной повреждения,

возгорания и, как следствие, тяжелой травмы.

2

4

6

1

3

5

7

1. Вентиляционные отверстия
2. Порт для подключения внешнего монитора
3. Гнездо для подключения к локальной сети

*4. Порт выхода HDMI

5. Комбинированный порт eSATA/USB
6. Гнездо для подключения микрофона
7. Гнездо для подключения головных телефонов

*В зависимости от приобретенной модели.

Вентиляционные

отверстия

Вентиляционные отверстия препятствуют

перегреву процессора.

Не загораживайте вентиляционные отверстия. Держите

подальше от вентиляционных отверстий такие посторонние

металлические предметы, как шурупы, скобки или скрепки для

бумаг. Посторонние металлические предметы могут вызвать

короткое замыкание, что может стать причиной повреждения,

возгорания и, как следствие, тяжелой травмы.

Порт для

подключения

внешнего монитора

Этот порт позволяет подключить к компьютеру

внешний монитор.

Руководство пользователя

2-3

L550/L555/L550D/L555D

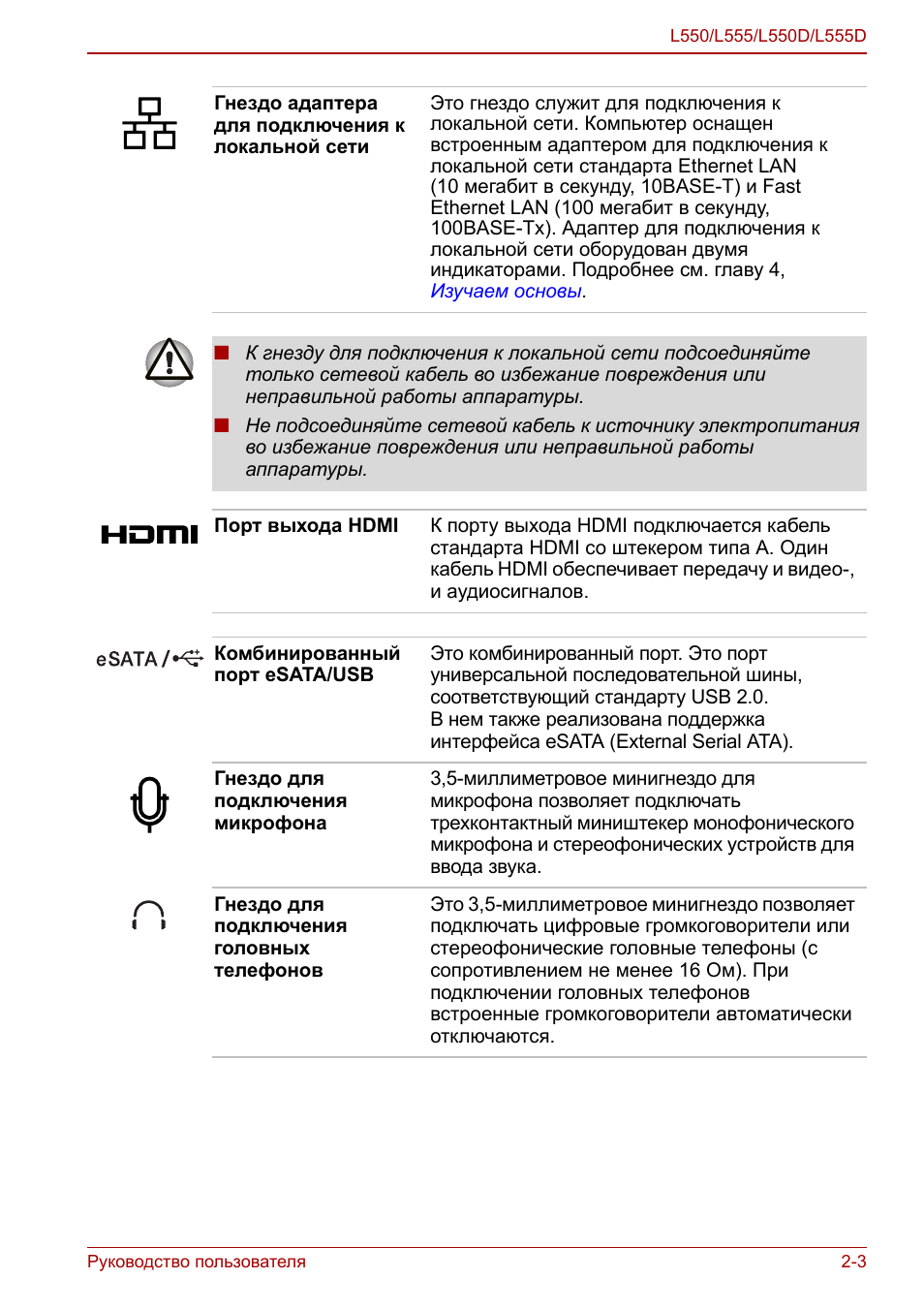

Гнездо адаптера

для подключения к

локальной сети

Это гнездо служит для подключения к

локальной сети. Компьютер оснащен

встроенным адаптером для подключения к

локальной сети стандарта Ethernet LAN

(10 мегабит в секунду, 10BASE-T) и Fast

Ethernet LAN (100 мегабит в секунду,

100BASE-Tx). Адаптер для подключения к

локальной сети оборудован двумя

индикаторами. Подробнее см. главу 4,

Изучаем основы

.

■

К гнезду для подключения к локальной сети подсоединяйте

только сетевой кабель во избежание повреждения или

неправильной работы аппаратуры.

■

Не подсоединяйте сетевой кабель к источнику электропитания

во избежание повреждения или неправильной работы

аппаратуры.

Порт выхода HDMI

К порту выхода HDMI подключается кабель

стандарта HDMI со штекером типа A. Один

кабель HDMI обеспечивает передачу и видео-,

и аудиосигналов.

Комбинированный

порт eSATA/USB

Это комбинированный порт. Это порт

универсальной последовательной шины,

соответствующий стандарту USB 2.0.

В нем также реализована поддержка

интерфейса eSATA (External Serial ATA).

Гнездо для

подключения

микрофона

3,5-миллиметровое минигнездо для

микрофона позволяет подключать

трехконтактный миништекер монофонического

микрофона и стереофонических устройств для

ввода звука.

Гнездо для

подключения

головных

телефонов

Это 3,5-миллиметровое минигнездо позволяет

подключать цифровые громкоговорители или

стереофонические головные телефоны (с

сопротивлением не менее 16 Ом). При

подключении головных телефонов

встроенные громкоговорители автоматически

отключаются.

2-4

Руководство пользователя

L550/L555/L550D/L555D

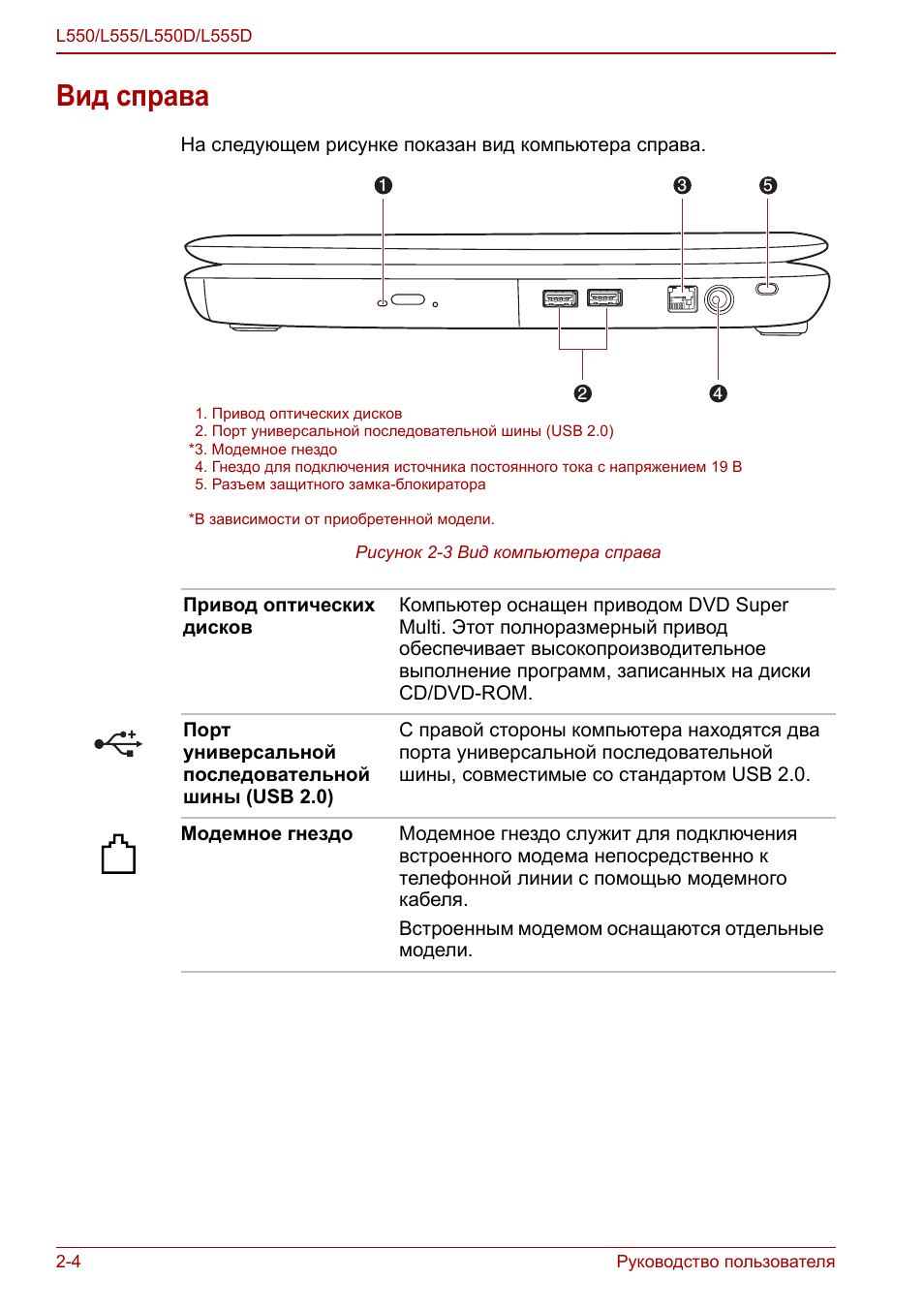

Вид справа

На следующем рисунке показан вид компьютера справа.

Рисунок 2-3 Вид компьютера справа

1

3

5

2

4

1. Привод оптических дисков
2. Порт универсальной последовательной шины (USB 2.0)

*3. Модемное гнездо

4. Гнездо для подключения источника постоянного тока с напряжением 19 В
5. Разъем защитного замка-блокиратора

*В зависимости от приобретенной модели.

Привод оптических

дисков

Компьютер оснащен приводом DVD Super

Multi. Этот полноразмерный привод

обеспечивает высокопроизводительное

выполнение программ, записанных на диски

CD/DVD-ROM.

Порт

универсальной

последовательной

шины (USB 2.0)

С правой стороны компьютера находятся два

порта универсальной последовательной

шины, совместимые со стандартом USB 2.0.

Модемное гнездо

Модемное гнездо служит для подключения

встроенного модема непосредственно к

телефонной линии с помощью модемного

кабеля.
Встроенным модемом оснащаются отдельные

модели.

Руководство пользователя

2-5

L550/L555/L550D/L555D

■

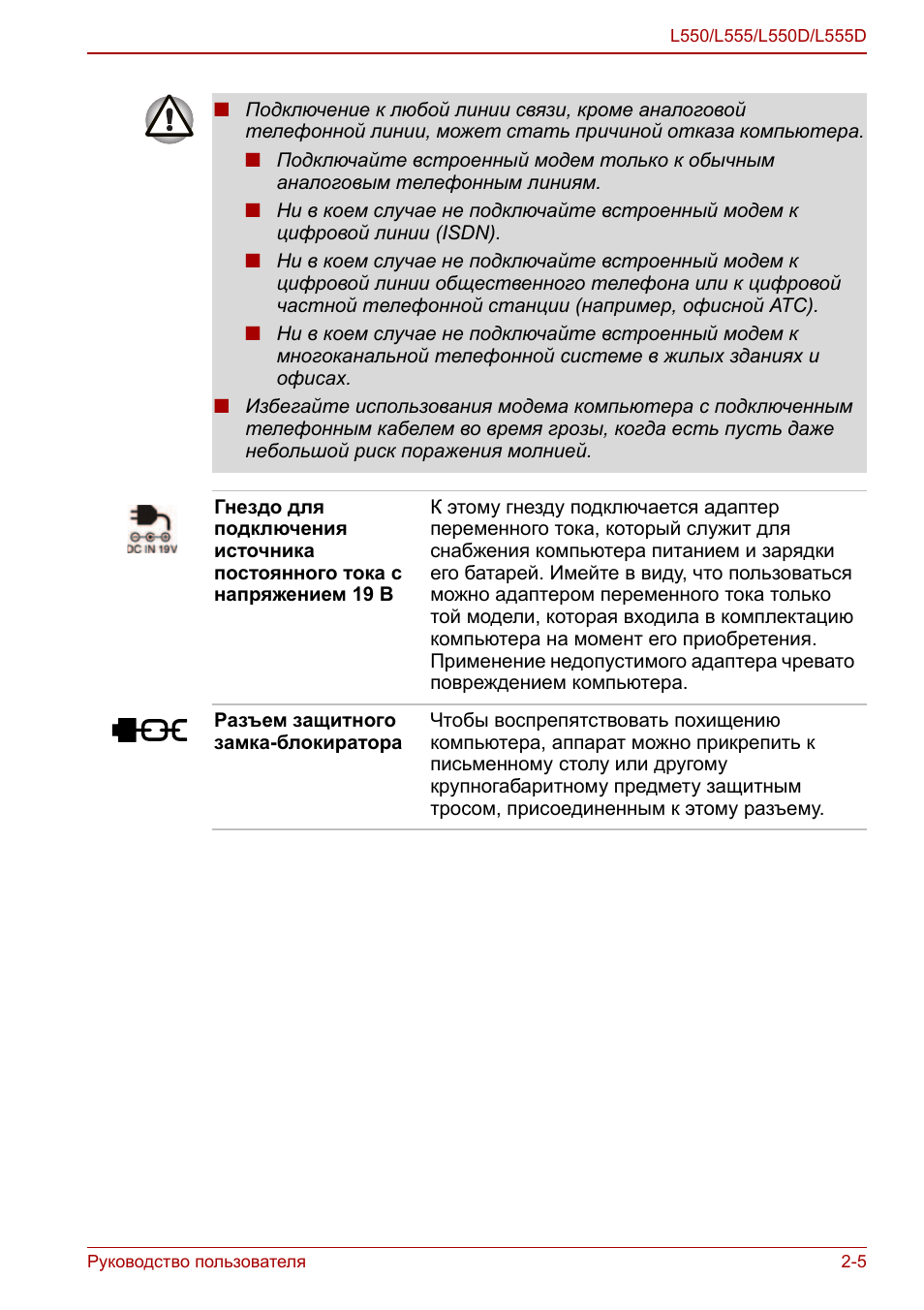

Подключение к любой линии связи, кроме аналоговой

телефонной линии, может стать причиной отказа компьютера.

■

Подключайте встроенный модем только к обычным

аналоговым телефонным линиям.

■

Ни в коем случае не подключайте встроенный модем к

цифровой линии (ISDN).

■

Ни в коем случае не подключайте встроенный модем к

цифровой линии общественного телефона или к цифровой

частной телефонной станции (например, офисной АТС).

■

Ни в коем случае не подключайте встроенный модем к

многоканальной телефонной системе в жилых зданиях и

офисах.

■

Избегайте использования модема компьютера с подключенным

телефонным кабелем во время грозы, когда есть пусть даже

небольшой риск поражения молнией.

Гнездо для

подключения

источника

постоянного тока с

напряжением 19 В

К этому гнезду подключается адаптер

переменного тока, который служит для

снабжения компьютера питанием и зарядки

его батарей. Имейте в виду, что пользоваться

можно адаптером переменного тока только

той модели, которая входила в комплектацию

компьютера на момент его приобретения.

Применение недопустимого адаптера чревато

повреждением компьютера.

Разъем защитного

замка-блокиратора

Чтобы воспрепятствовать похищению

компьютера, аппарат можно прикрепить к

письменному столу или другому

крупногабаритному предмету защитным

тросом, присоединенным к этому разъему.

2-6

Руководство пользователя

L550/L555/L550D/L555D

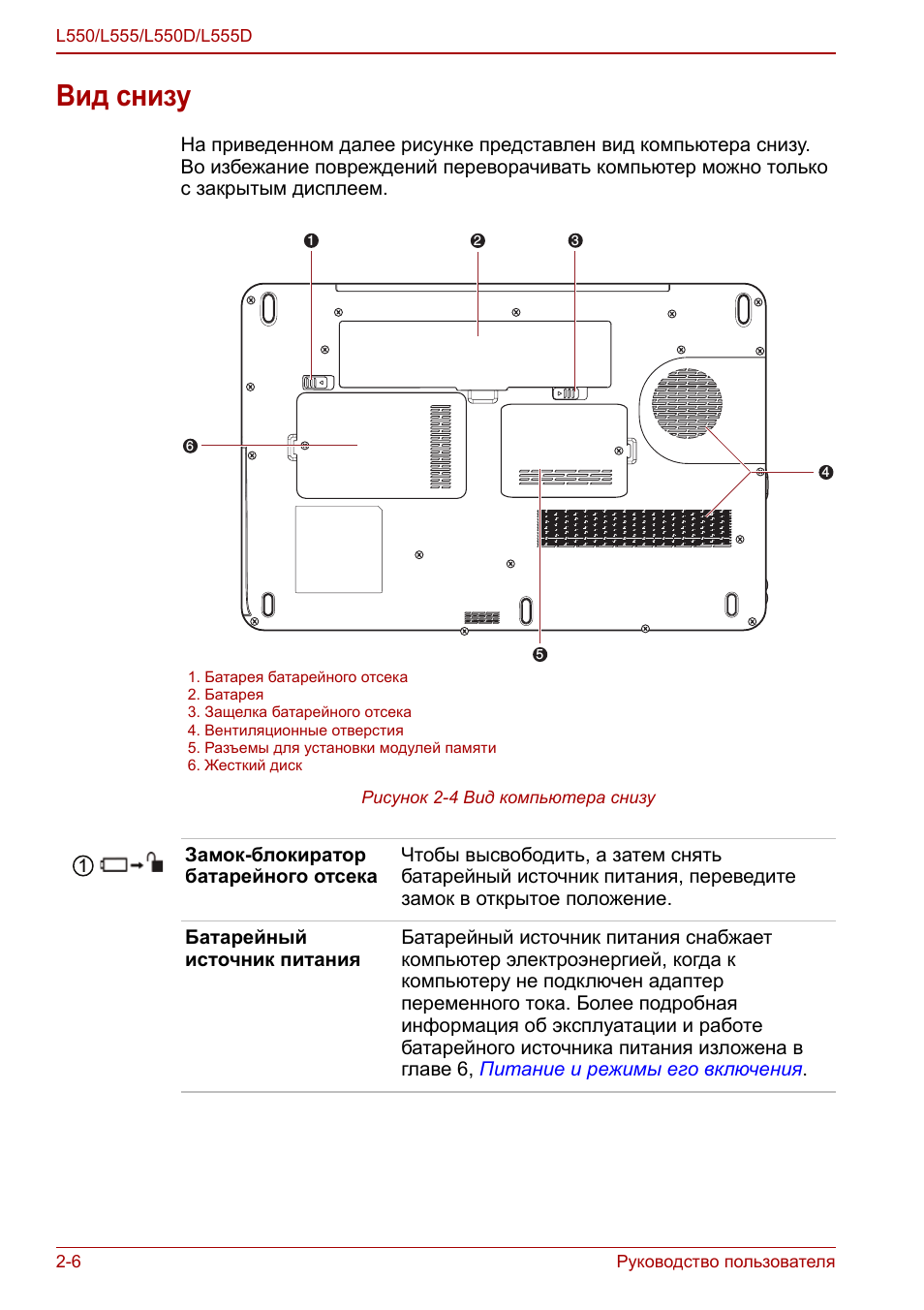

Вид снизу

На приведенном далее рисунке представлен вид компьютера снизу.

Во избежание повреждений переворачивать компьютер можно только

с закрытым дисплеем.

Рисунок 2-4 Вид компьютера снизу

1. Батарея батарейного отсека
2. Батарея
3. Защелка батарейного отсека
4. Вентиляционные отверстия
5. Разъемы для установки модулей памяти
6. Жесткий диск

5

1

3

2

6

4

Замок-блокиратор

батарейного отсека

Чтобы высвободить, а затем снять

батарейный источник питания, переведите

замок в открытое положение.

Батарейный
