Нижняя сторона, Нижняя сторона -7

Руководство пользователя

2-7

Путеводитель по компьютеру

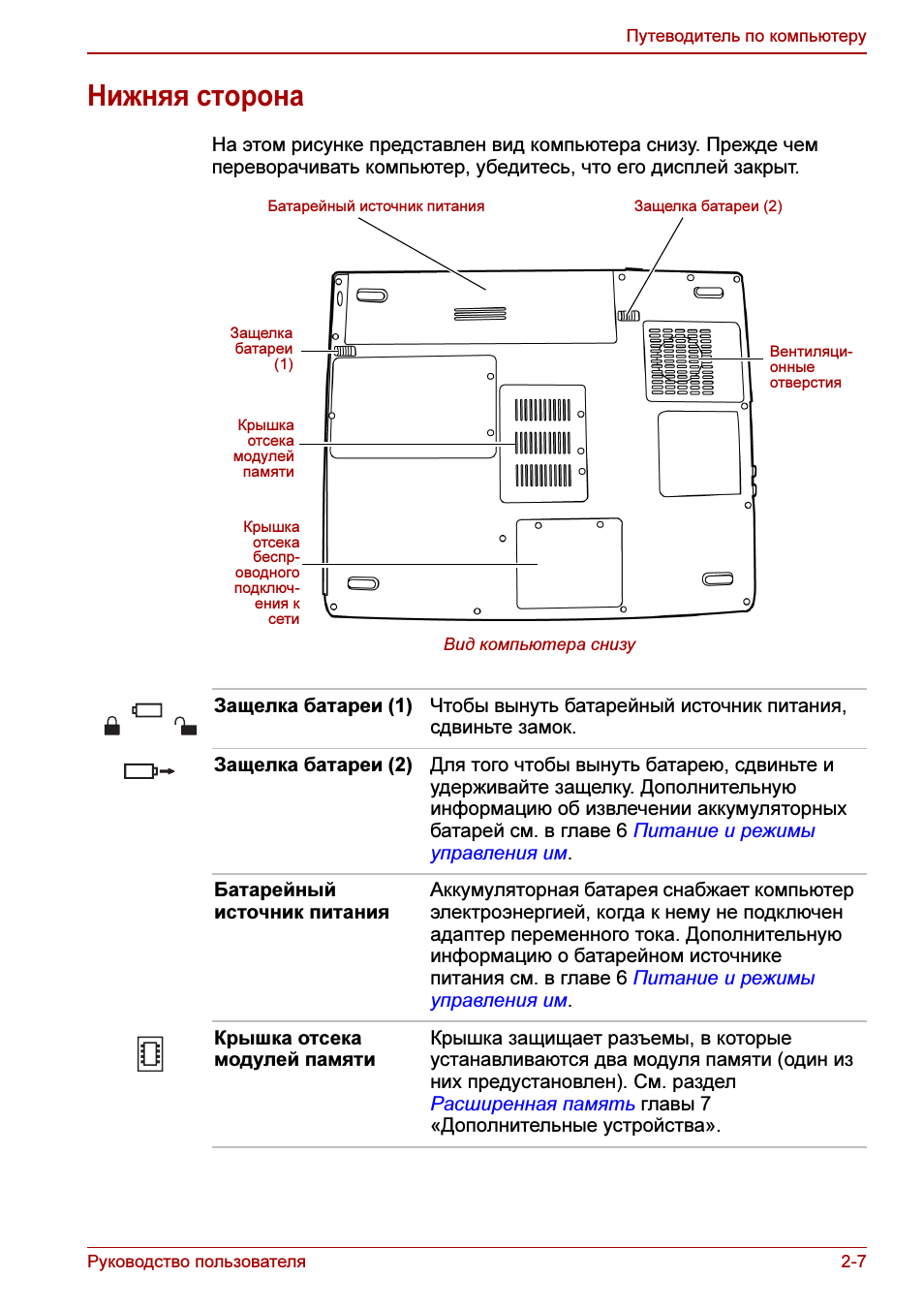

Нижняя сторона

На этом рисунке представлен вид компьютера снизу. Прежде чем
переворачивать компьютер, убедитесь, что его дисплей закрыт.

Вид компьютера снизу

Батарейный источник питания

Защелка батареи (2)

Вентиляци-

онные

отверстия

Защелка

батареи

(1)

Крышка

отсека

модулей

памяти

Крышка

отсека

беспр-

оводного

подключ-

ения к

сети

Защелка батареи (1) Чтобы вынуть батарейный источник питания,

сдвиньте замок.

Защелка батареи (2) Для того чтобы вынуть батарею, сдвиньте и

удерживайте защелку. Дополнительную
информацию об извлечении аккумуляторных
батарей см. в главе 6

Питание и режимы

управления им

.

Батарейный
источник питания

Аккумуляторная батарея снабжает компьютер
электроэнергией, когда к нему не подключен
адаптер переменного тока. Дополнительную
информацию о батарейном источнике
питания см. в главе 6

Питание и режимы

управления им

.

Крышка отсека
модулей памяти

Крышка защищает разъемы, в которые
устанавливаются два модуля памяти (один из
них предустановлен). См. раздел

Расширенная память

главы 7

«Дополнительные устройства».

Руководство пользователя

2-8

Путеводитель по компьютеру

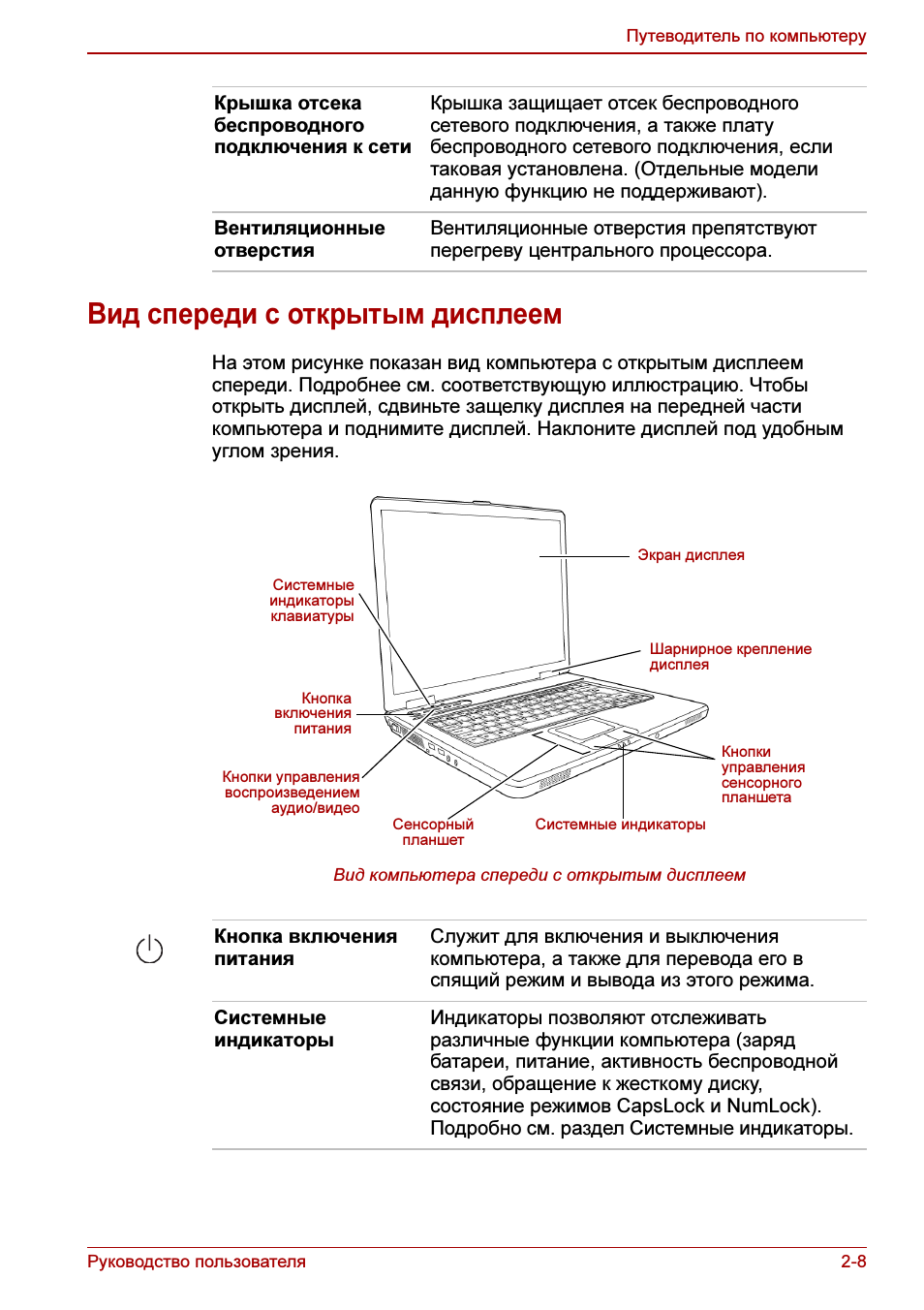

Вид спереди с открытым дисплеем

На этом рисунке показан вид компьютера с открытым дисплеем
спереди. Подробнее см. соответствующую иллюстрацию. Чтобы
открыть дисплей, сдвиньте защелку дисплея на передней части
компьютера и поднимите дисплей. Наклоните дисплей под удобным
углом зрения.

Вид компьютера спереди с открытым дисплеем

Крышка отсека
беспроводного
подключения к сети

Крышка защищает отсек беспроводного
сетевого подключения, а также плату
беспроводного сетевого подключения, если
таковая установлена. (Отдельные модели
данную функцию не поддерживают).

Вентиляционные
отверстия

Вентиляционные отверстия препятствуют
перегреву центрального процессора.

Экран дисплея

Шарнирное крепление

дисплея

Системные индикаторы

Сенсорный

планшет

Кнопка

включения

питания

Системные

индикаторы

клавиатуры

Кнопки управления

воспроизведением

аудио/видео

Кнопки

управления

сенсорного

планшета

Кнопка включения
питания

Служит для включения и выключения
компьютера, а также для перевода его в
спящий режим и вывода из этого режима.

Системные
индикаторы

Индикаторы позволяют отслеживать
различные функции компьютера (заряд
батареи, питание, активность беспроводной
связи, обращение к жесткому диску,
состояние режимов CapsLock и NumLock).
Подробно см. раздел Системные индикаторы.

Руководство пользователя

2-9

Путеводитель по компьютеру

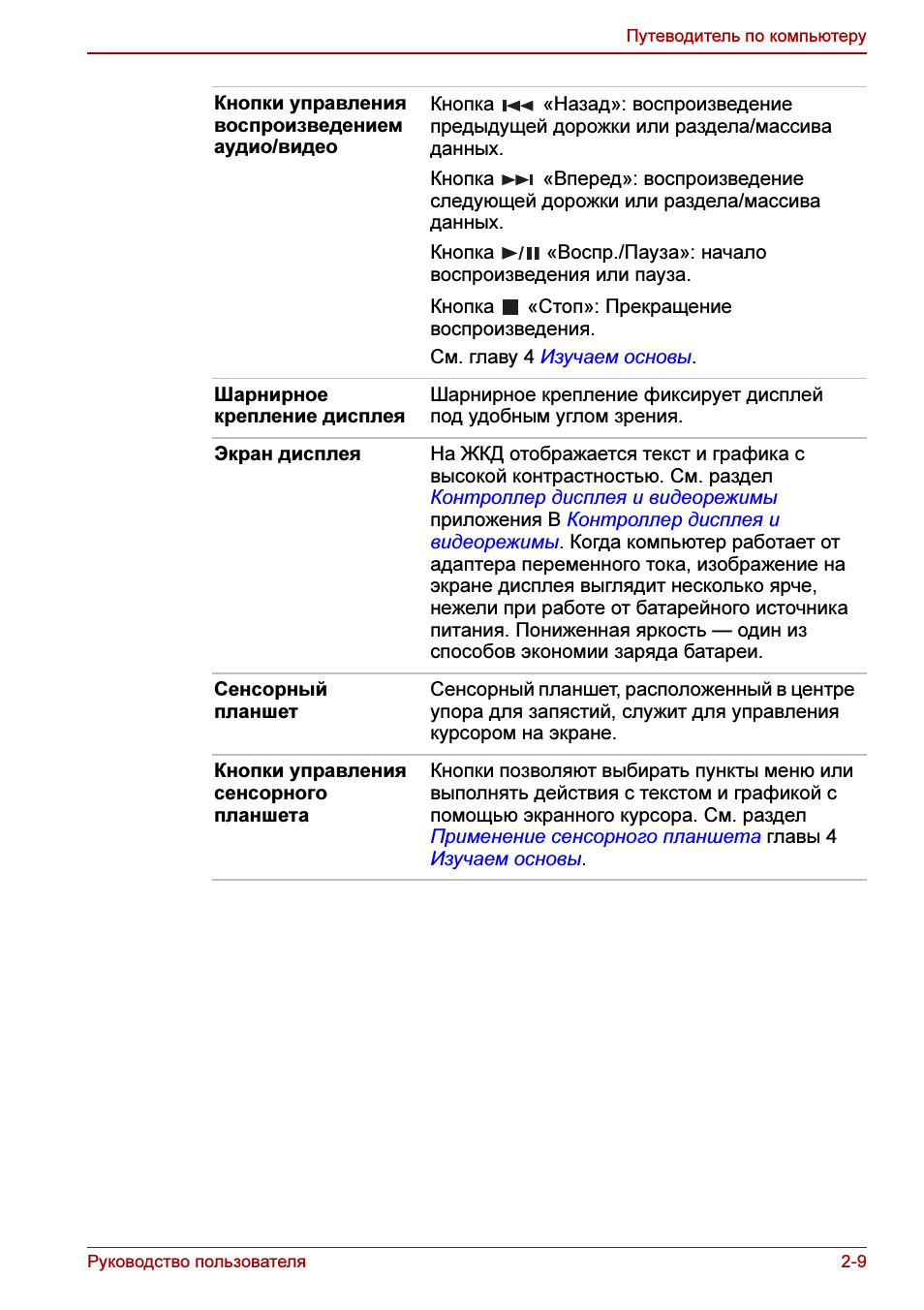

Кнопки управления
воспроизведением
аудио/видео

Кнопка

«Назад»: воспроизведение

предыдущей дорожки или раздела/массива
данных.

Кнопка

«Вперед»:

воспроизведение

следующей дорожки или раздела/массива
данных.

Кнопка

«Воспр./Пауза»: начало

воспроизведения или пауза.

Кнопка

«Стоп»:

Прекращение

воспроизведения.

См. главу 4

Изучаем основы

.

Шарнирное
крепление дисплея

Шарнирное крепление фиксирует дисплей
под удобным углом зрения.

Экран дисплея

На ЖКД отображается текст и графика с
высокой контрастностью. См. раздел

Контроллер дисплея и видеорежимы

приложения B

Контроллер дисплея и

видеорежимы

. Когда компьютер работает от

адаптера переменного тока, изображение на
экране дисплея выглядит несколько ярче,
нежели при работе от батарейного источника
питания. Пониженная яркость — один из
способов экономии заряда батареи.

Сенсорный
планшет

Сенсорный планшет, расположенный в центре
упора для запястий, служит для управления
курсором на экране.

Кнопки управления
сенсорного
планшета

Кнопки позволяют выбирать пункты меню или
выполнять действия с текстом и графикой с
помощью экранного курсора. См. раздел

Применение сенсорного планшета

главы 4

Изучаем основы

.

Руководство пользователя

2-10

Путеводитель по компьютеру

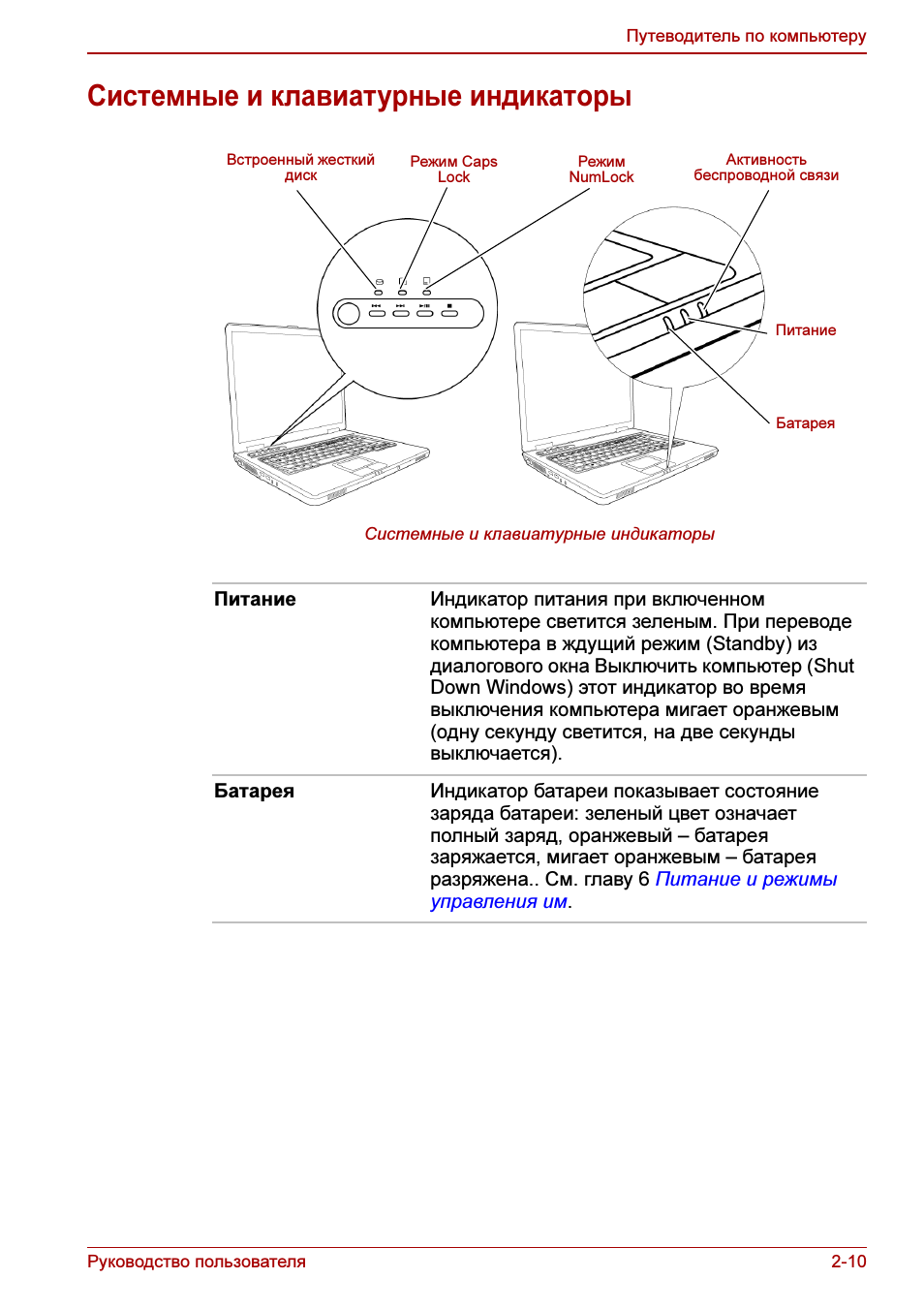

Системные и клавиатурные индикаторы

Системные и клавиатурные индикаторы

Встроенный жесткий

диск

Режим Caps

Lock

Режим

NumLock

Активность

беспроводной связи

Питание

Батарея

Питание

Индикатор питания при включенном
компьютере светится зеленым. При переводе
компьютера в ждущий режим (Standby) из
диалогового окна Выключить компьютер (Shut
Down Windows) этот индикатор во время
выключения компьютера мигает оранжевым
(одну секунду светится, на две секунды
выключается).

Батарея

Индикатор батареи показывает состояние
заряда батареи: зеленый цвет означает
полный заряд, оранжевый – батарея
заряжается, мигает оранжевым – батарея
разряжена.. См. главу 6

Питание и режимы

управления им

.

Руководство пользователя

2-11

Путеводитель по компьютеру

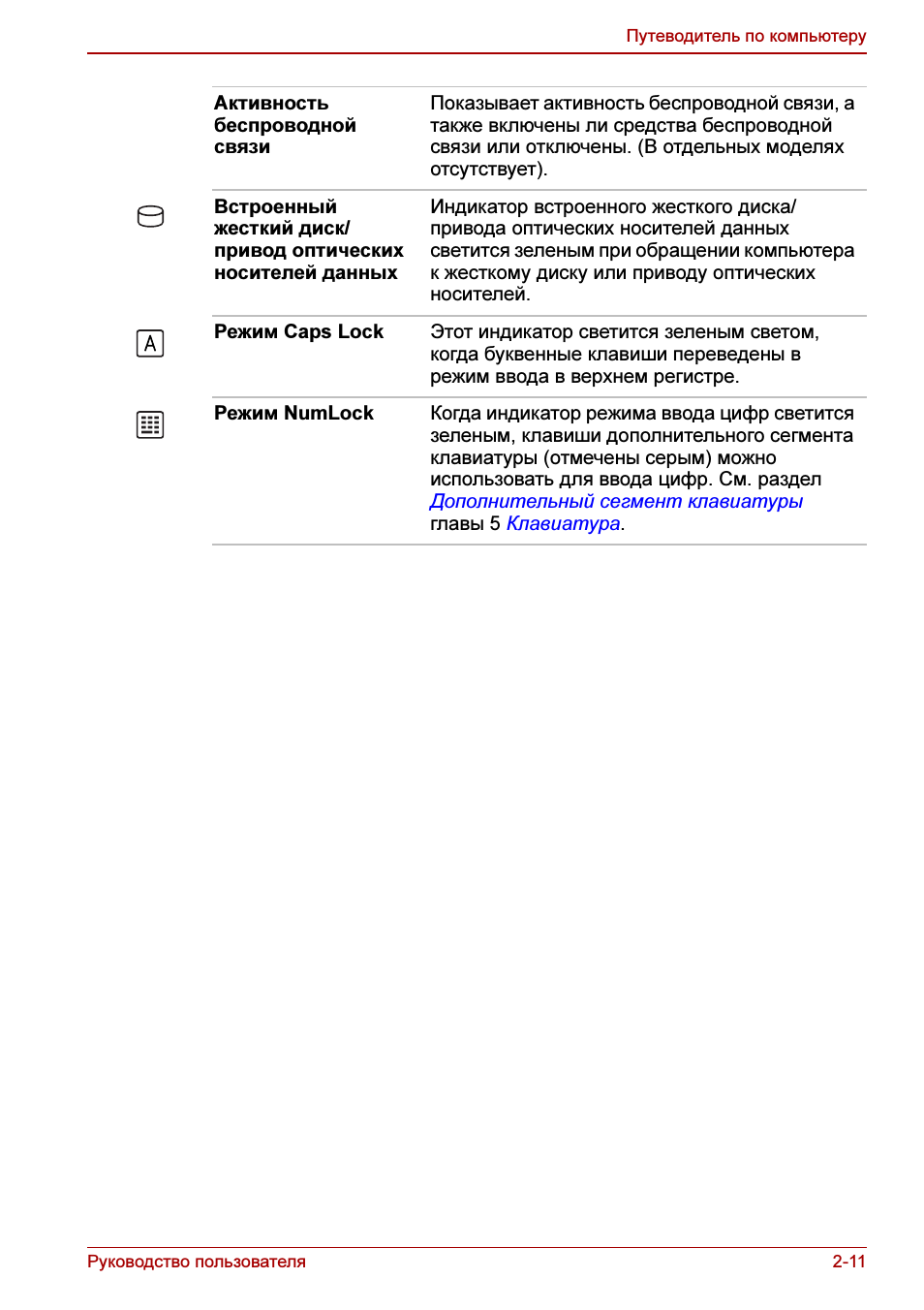

Активность
беспроводной
связи

Показывает активность беспроводной связи, а
также включены ли средства беспроводной
связи или отключены. (В отдельных моделях
отсутствует).

Встроенный
жесткий диск/
привод оптических
носителей данных

Индикатор встроенного жесткого диска/
привода оптических носителей данных
светится зеленым при обращении компьютера
к жесткому диску или приводу оптических
носителей.

Режим Caps Lock

Этот индикатор светится зеленым светом,
когда буквенные клавиши переведены в
режим ввода в верхнем регистре.

Режим NumLock

Когда индикатор режима ввода цифр светится
зеленым, клавиши дополнительного сегмента
клавиатуры (отмечены серым) можно
использовать для ввода цифр. См. раздел

Дополнительный сегмент клавиатуры

главы 5

Клавиатура

.

Руководство пользователя

2-12

Путеводитель по компьютеру

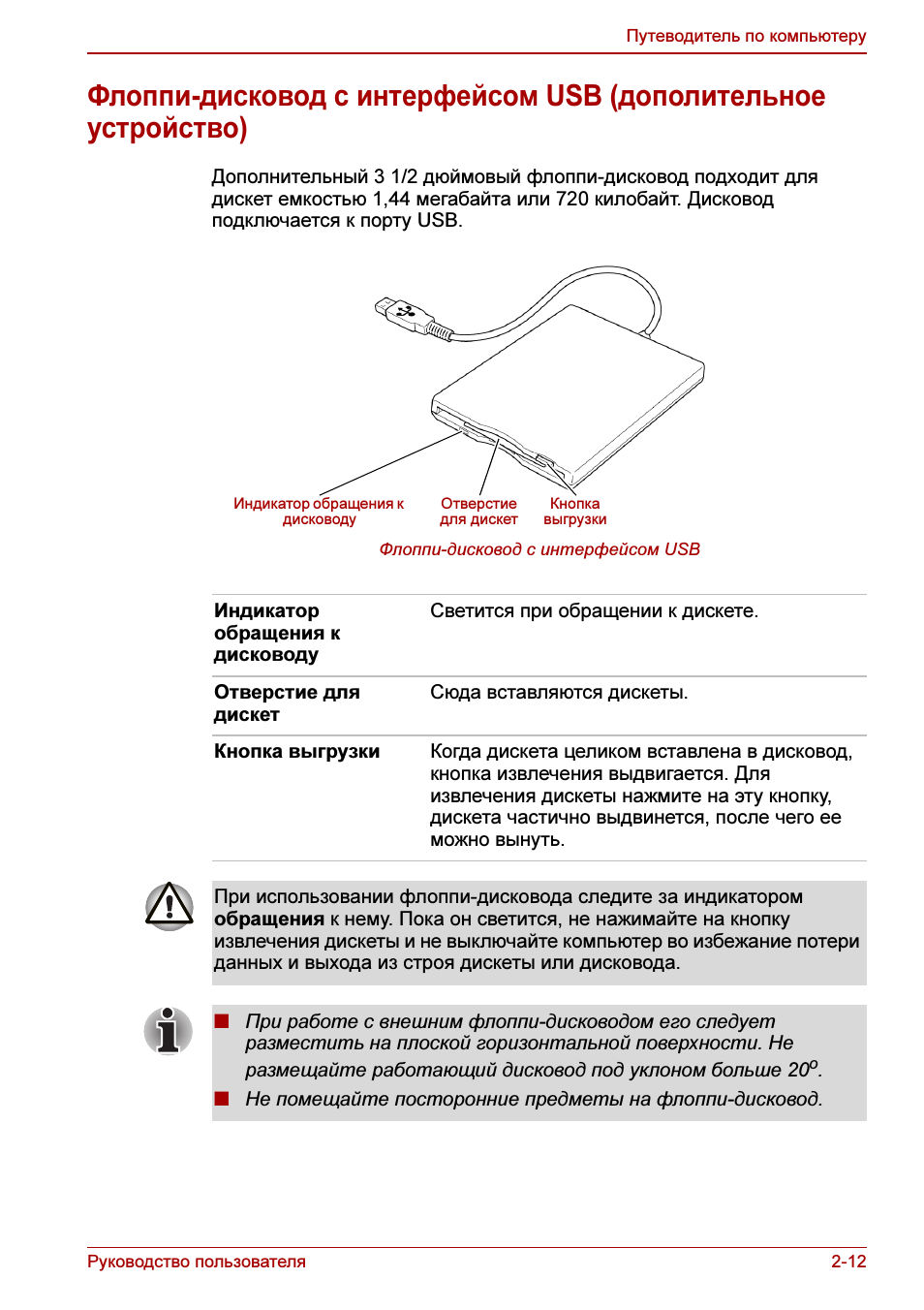

Флоппи-дисковод с интерфейсом USB (дополительное
устройство)

Дополнительный 3 1/2 дюймовый флоппи-дисковод подходит для
дискет емкостью 1,44 мегабайта или 720 килобайт. Дисковод
подключается к порту USB.

Флоппи-дисковод с интерфейсом USB

Индикатор обращения к

дисководу

Отверстие

для дискет

Кнопка

выгрузки

Индикатор
обращения к
дисководу

Светится при обращении к дискете.

Отверстие для
дискет

Сюда вставляются дискеты.

Кнопка выгрузки

Когда дискета целиком вставлена в дисковод,
кнопка извлечения выдвигается. Для
извлечения дискеты нажмите на эту кнопку,
дискета частично выдвинется, после чего ее
можно вынуть.

При использовании флоппи-дисковода следите за индикатором
обращения к нему. Пока он светится, не нажимайте на кнопку
извлечения дискеты и не выключайте компьютер во избежание потери
данных и выхода из строя дискеты или дисковода.

■

При работе с внешним флоппи-дисководом его следует
разместить на плоской горизонтальной поверхности. Не
размещайте работающий дисковод под уклоном больше 20

o

.

■

Не помещайте посторонние предметы на флоппи-дисковод.

Руководство пользователя

2-13

Путеводитель по компьютеру

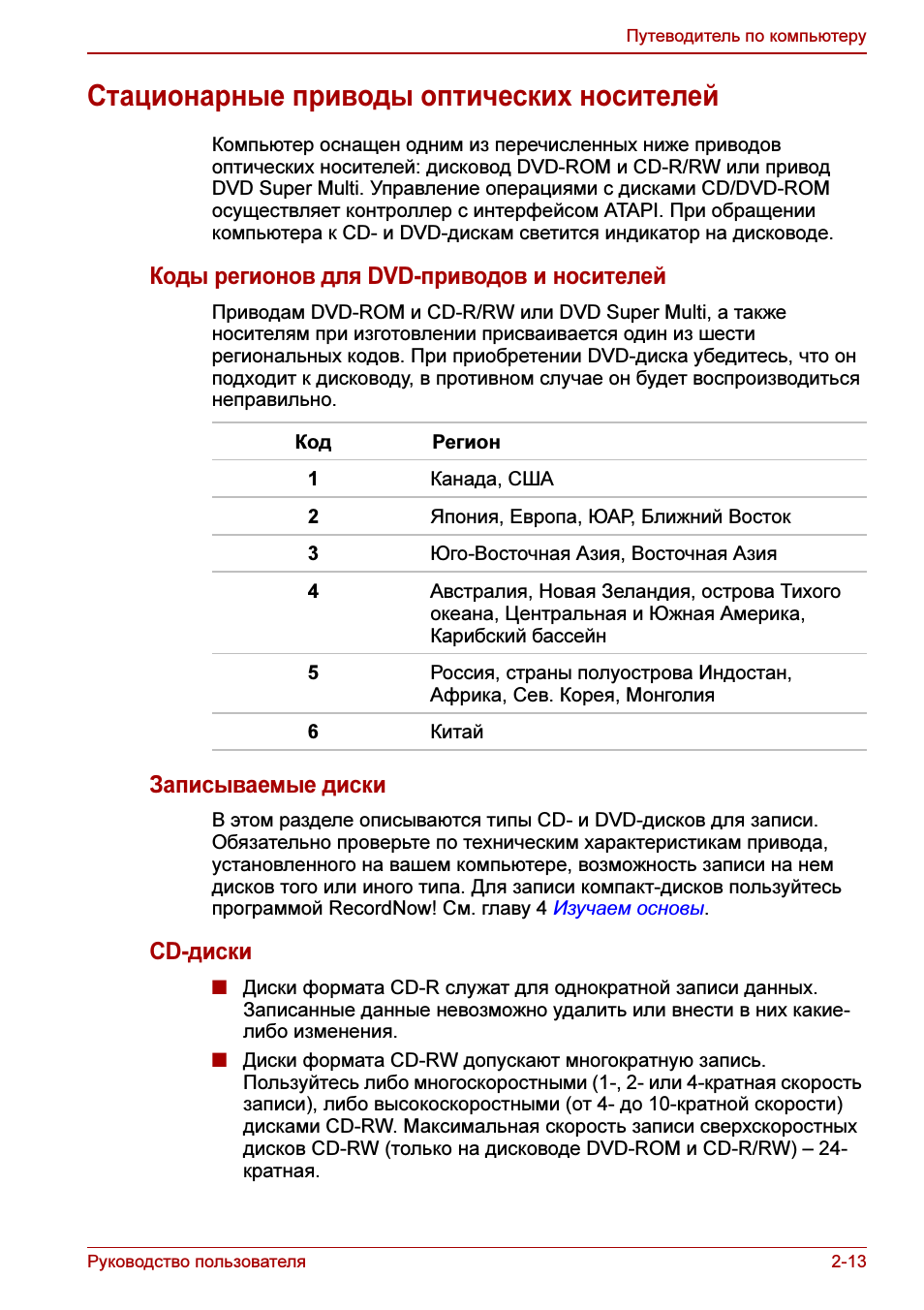

Стационарные приводы оптических носителей

Компьютер оснащен одним из перечисленных ниже приводов
оптических носителей: дисковод DVD-ROM и CD-R/RW или привод
DVD Super Multi. Управление операциями с дисками CD/DVD-ROM
осуществляет контроллер с интерфейсом ATAPI. При обращении
компьютера к CD- и DVD-дискам светится индикатор на дисководе.

Коды регионов для DVD-приводов и носителей

Приводам DVD-ROM и CD-R/RW или DVD Super Multi, а также
носителям при изготовлении присваивается один из шести
региональных кодов. При приобретении DVD-диска убедитесь, что он
подходит к дисководу, в противном случае он будет воспроизводиться
неправильно.

Записываемые диски

В этом разделе описываются типы CD- и DVD-дисков для записи.
Обязательно проверьте по техническим характеристикам привода,
установленного на вашем компьютере, возможность записи на нем
дисков того или иного типа. Для записи компакт-дисков пользуйтесь
программой RecordNow! См. главу 4

Изучаем основы

.

CD-диски

■

Диски формата CD-R служат для однократной записи данных.
Записанные данные невозможно удалить или внести в них какие-
либо изменения.

■

Диски формата CD-RW допускают многократную запись.
Пользуйтесь либо многоскоростными (1-, 2- или 4-кратная скорость
записи), либо высокоскоростными (от 4- до 10-кратной скорости)
дисками CD-RW. Максимальная скорость записи сверхскоростных
дисков CD-RW (только на дисководе DVD-ROM и CD-R/RW) – 24-
кратная.

Код

Регион

1

Канада, США

2

Япония, Европа, ЮАР, Ближний Восток

3

Юго-Восточная Азия, Восточная Азия

4

Австралия, Новая Зеландия, острова Тихого
океана, Центральная и Южная Америка,
Карибский бассейн

5

Россия, страны полуострова Индостан,
Африка, Сев. Корея, Монголия

6

Китай

Руководство пользователя

2-14

Путеводитель по компьютеру

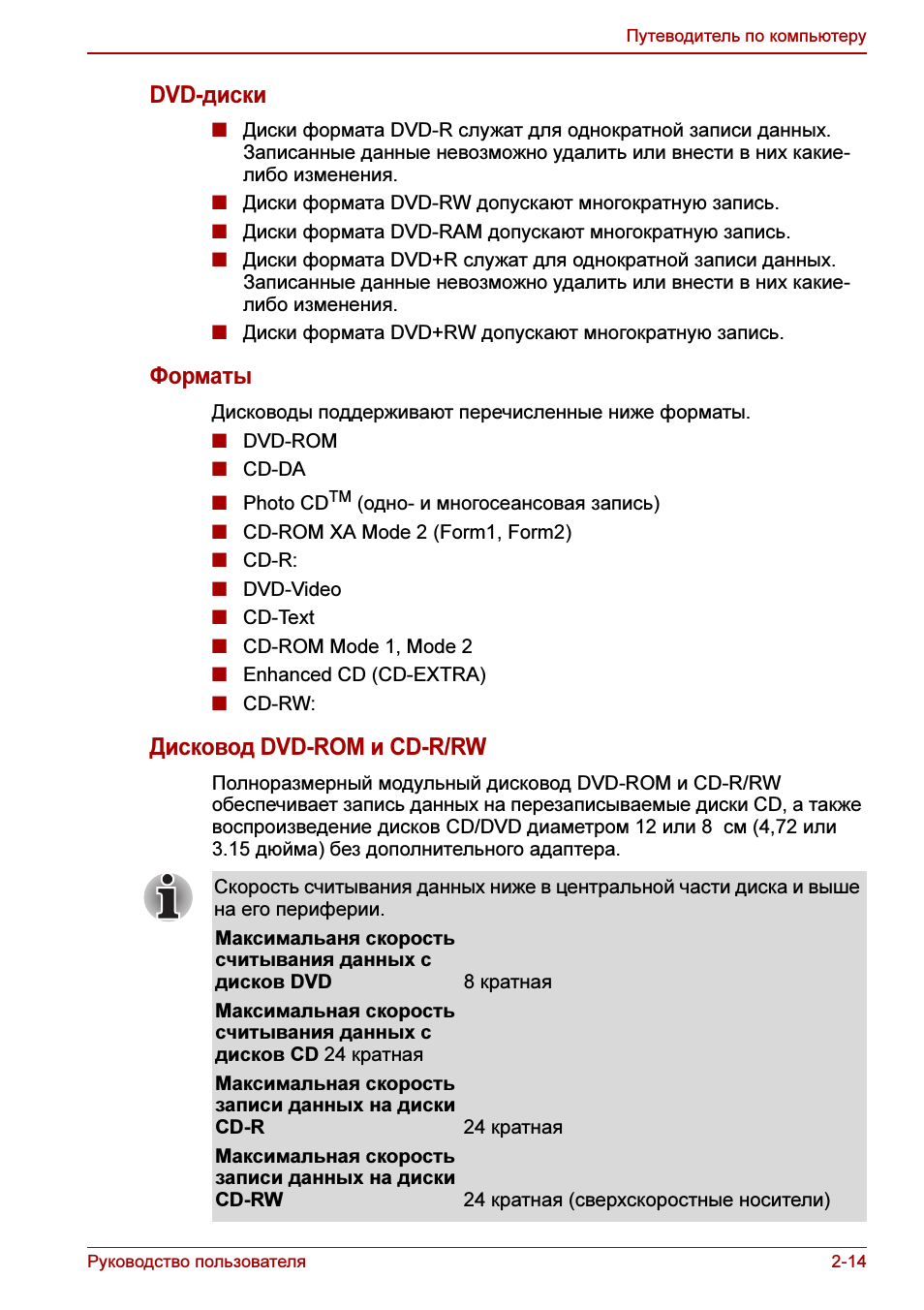

DVD-диски

■

Диски формата DVD-R служат для однократной записи данных.
Записанные данные невозможно удалить или внести в них какие-
либо изменения.

■

Диски формата DVD-RW допускают многократную запись.

■

Диски формата DVD-RAM допускают многократную запись.

■

Диски формата DVD+R служат для однократной записи данных.
Записанные данные невозможно удалить или внести в них какие-
либо изменения.

■

Диски формата DVD+RW допускают многократную запись.

Форматы

Дисководы поддерживают перечисленные ниже форматы.

■

DVD-ROM

■

CD-DA

■

Photo CD

TM

(одно- и многосеансовая запись)

■

CD-ROM XA Mode 2 (Form1, Form2)

■

CD-R:

■

DVD-Video

■

CD-Text

■

CD-ROM Mode 1, Mode 2

■

Enhanced CD (CD-EXTRA)

■

CD-RW:

Дисковод DVD-ROM и CD-R/RW

Полноразмерный модульный дисковод DVD-ROM и CD-R/RW
обеспечивает запись данных на перезаписываемые диски CD, а также
воспроизведение дисков CD/DVD диаметром 12 или 8 см (4,72 или
3.15 дюйма) без дополнительного адаптера.

Скорость считывания данных ниже в центральной части диска и выше
на его периферии.

Максимальаня скорость
считывания данных с
дисков DVD

8 кратная

Максимальная скорость
считывания данных с
дисков CD 24 кратная

Максимальная скорость
записи данных на диски
CD-R

24 кратная

Максимальная скорость
записи данных на диски
CD-RW

24 кратная (сверхскоростные носители)

Руководство пользователя

2-15

Путеводитель по компьютеру

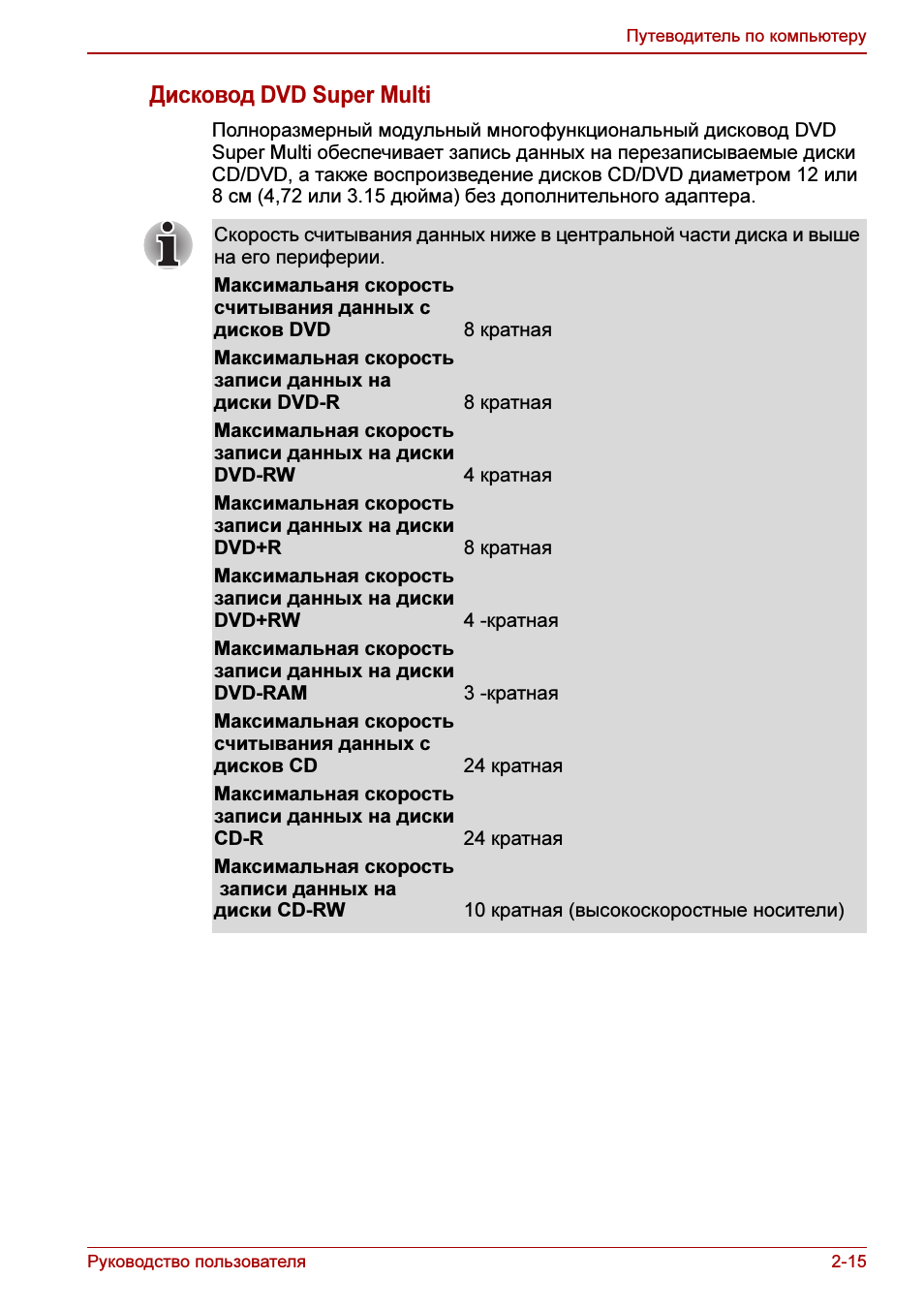

Дисковод DVD Super Multi

Полноразмерный модульный многофункциональный дисковод DVD
Super Multi обеспечивает запись данных на перезаписываемые диски
CD/DVD, а также воспроизведение дисков CD/DVD диаметром 12 или
8 см (4,72 или 3.15 дюйма) без дополнительного адаптера.

Скорость считывания данных ниже в центральной части диска и выше
на его периферии.

Максимальаня скорость
считывания данных с
дисков DVD

8 кратная

Максимальная скорость
записи данных на
диски DVD-R

8 кратная

Максимальная скорость
записи данных на диски
DVD-RW

4 кратная

Максимальная скорость
записи данных на диски
DVD+R

8 кратная

Максимальная скорость
записи данных на диски
DVD+RW

4 -кратная

Максимальная скорость
записи данных на диски
DVD-RAM

3 -кратная

Максимальная скорость
считывания данных с
дисков CD

24 кратная

Максимальная скорость
записи данных на диски
CD-R

24 кратная

Максимальная скорость
записи данных на
диски CD-RW

10 кратная (высокоскоростные носители)

Руководство пользователя

2-16

Путеводитель по компьютеру

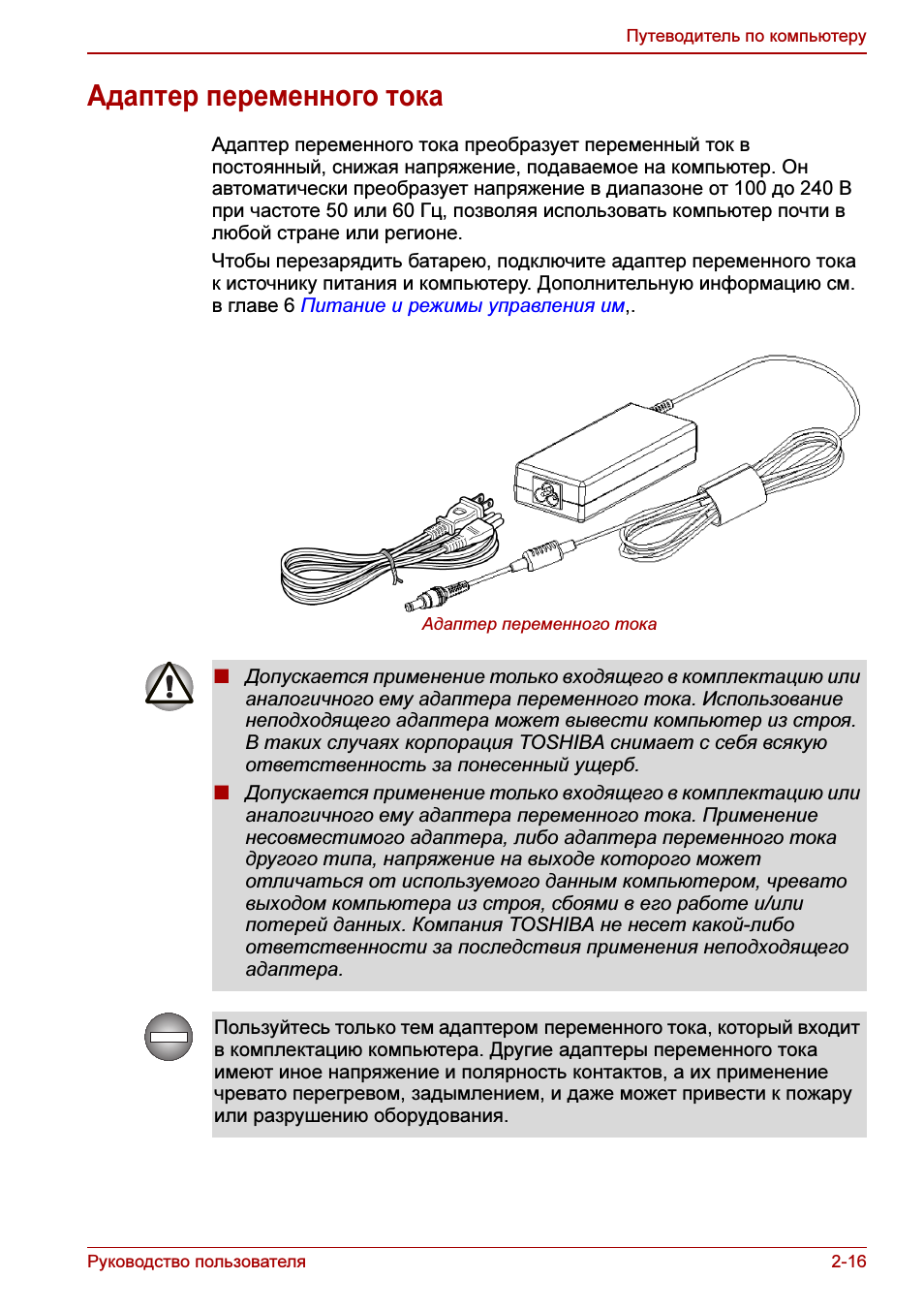

Адаптер переменного тока

Адаптер переменного тока преобразует переменный ток в
постоянный, снижая напряжение, подаваемое на компьютер. Он
автоматически преобразует напряжение в диапазоне от 100 до 240 В
при частоте 50 или 60 Гц, позволяя использовать компьютер почти в
любой стране или регионе.

Чтобы перезарядить батарею, подключите адаптер переменного тока
к источнику питания и компьютеру. Дополнительную информацию см.
в главе 6

Питание и режимы управления им

,.

Адаптер переменного тока

■

Допускается применение только входящего в комплектацию или
аналогичного ему адаптера переменного тока. Использование
неподходящего адаптера может вывести компьютер из строя.
В таких случаях корпорация TOSHIBA снимает с себя всякую
ответственность за понесенный ущерб.

■

Допускается применение только входящего в комплектацию или
аналогичного ему адаптера переменного тока. Применение
несовместимого адаптера, либо адаптера переменного тока
другого типа, напряжение на выходе которого может
отличаться от используемого данным компьютером, чревато
выходом компьютера из строя, сбоями в его работе и/или
потерей данных. Компания TOSHIBA не несет какой-либо
ответственности за последствия применения неподходящего
адаптера.

Пользуйтесь только тем адаптером переменного тока, который входит
в комплектацию компьютера. Другие адаптеры переменного тока
имеют иное напряжение и полярность контактов, а их применение
чревато перегревом, задымлением, и даже может привести к пожару
или разрушению оборудования.
