Внутренние аппаратные компоненты, Внутренние аппаратные компоненты -10

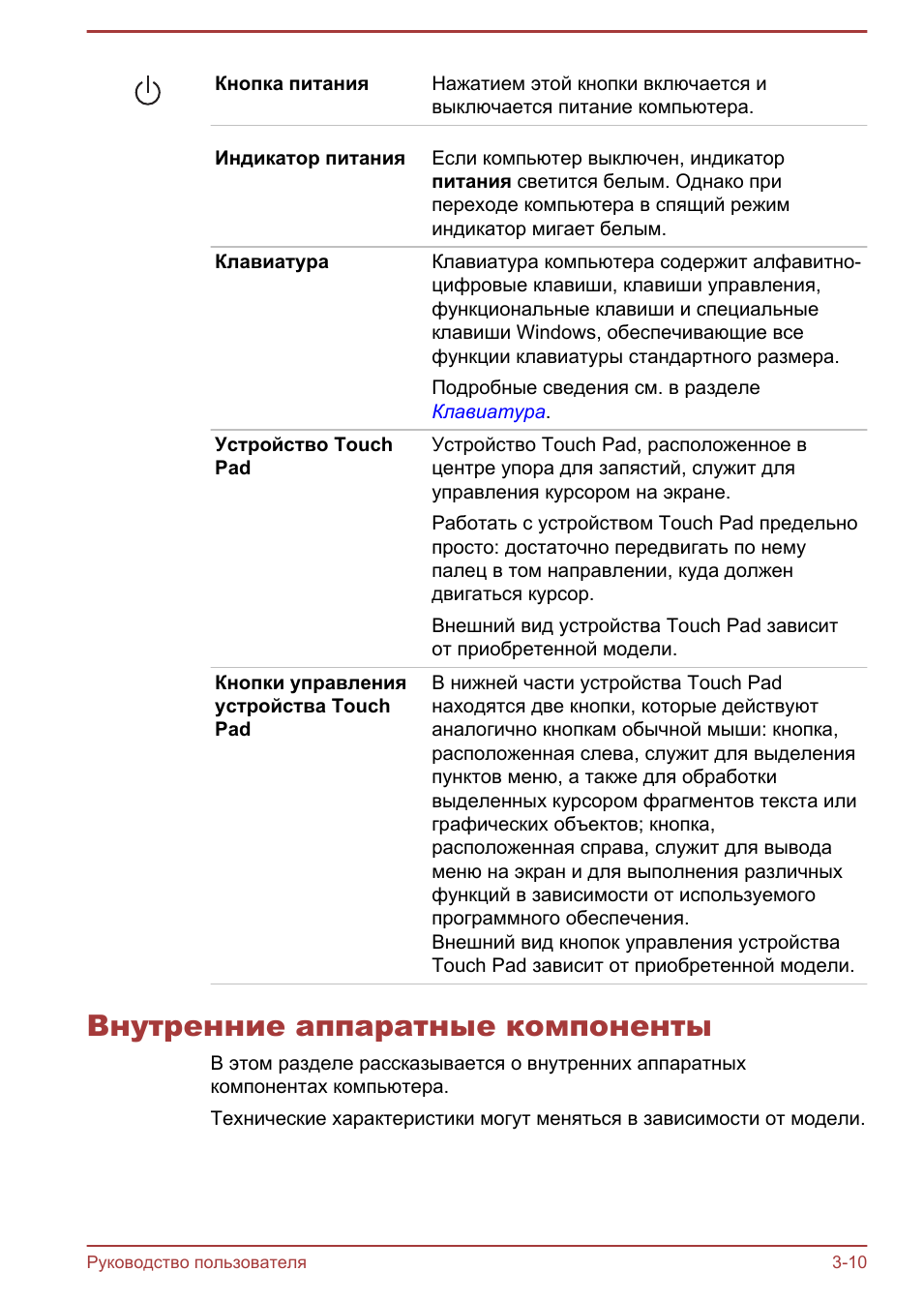

Кнопка питания

Нажатием этой кнопки включается и
выключается питание компьютера.

Индикатор питания

Если компьютер выключен, индикатор
питания светится белым. Однако при
переходе компьютера в спящий режим
индикатор мигает белым.

Клавиатура

Клавиатура компьютера содержит алфавитно-
цифровые клавиши, клавиши управления,
функциональные клавиши и специальные
клавиши Windows, обеспечивающие все
функции клавиатуры стандартного размера.
Подробные сведения см. в разделе

Клавиатура

.

Устройство Touch
Pad

Устройство Touch Pad, расположенное в
центре упора для запястий, служит для
управления курсором на экране.
Работать с устройством Touch Pad предельно
просто: достаточно передвигать по нему
палец в том направлении, куда должен
двигаться курсор.
Внешний вид устройства Touch Pad зависит
от приобретенной модели.

Кнопки управления
устройства Touch
Pad

В нижней части устройства Touch Pad
находятся две кнопки, которые действуют
аналогично кнопкам обычной мыши: кнопка,
расположенная слева, служит для выделения
пунктов меню, а также для обработки
выделенных курсором фрагментов текста или
графических объектов; кнопка,
расположенная справа, служит для вывода
меню на экран и для выполнения различных
функций в зависимости от используемого
программного обеспечения.
Внешний вид кнопок управления устройства
Touch Pad зависит от приобретенной модели.

Внутренние аппаратные компоненты

В этом разделе рассказывается о внутренних аппаратных
компонентах компьютера.
Технические характеристики могут меняться в зависимости от модели.

Руководство пользователя

3-10

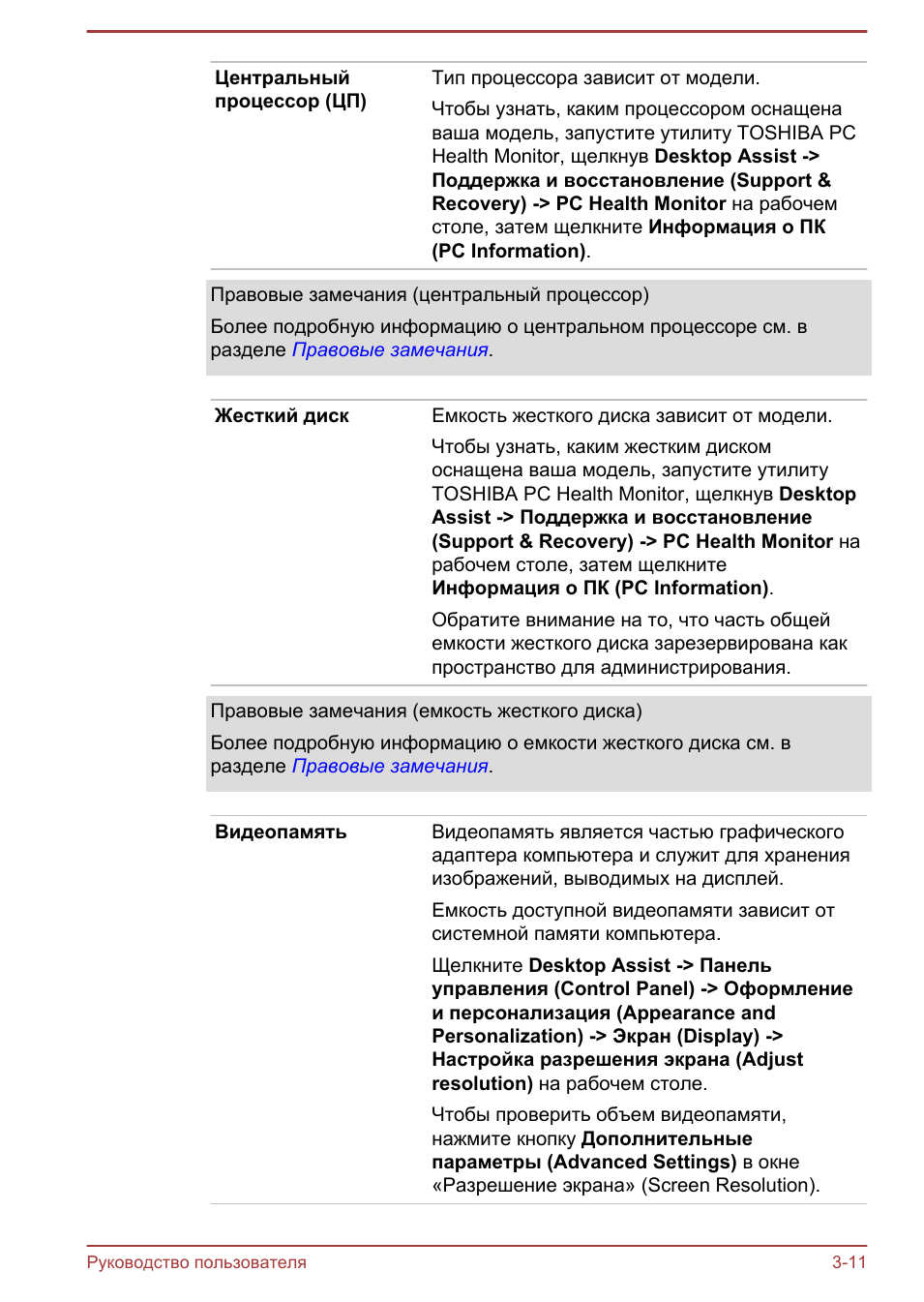

Центральный
процессор (ЦП)

Тип процессора зависит от модели.
Чтобы узнать, каким процессором оснащена
ваша модель, запустите утилиту TOSHIBA PC
Health Monitor, щелкнув Desktop Assist ->
Поддержка и восстановление (Support &
Recovery) -> PC Health Monitor на рабочем
столе, затем щелкните Информация о ПК
(PC Information).

Правовые замечания (центральный процессор)
Более подробную информацию о центральном процессоре см. в
разделе

Правовые замечания

.

Жесткий диск

Емкость жесткого диска зависит от модели.
Чтобы узнать, каким жестким диском
оснащена ваша модель, запустите утилиту
TOSHIBA PC Health Monitor, щелкнув Desktop
Assist -> Поддержка и восстановление
(Support & Recovery) -> PC Health Monitor на
рабочем столе, затем щелкните
Информация о ПК (PC Information).
Обратите внимание на то, что часть общей
емкости жесткого диска зарезервирована как
пространство для администрирования.

Правовые замечания (емкость жесткого диска)
Более подробную информацию о емкости жесткого диска см. в
разделе

Правовые замечания

.

Видеопамять

Видеопамять является частью графического
адаптера компьютера и служит для хранения
изображений, выводимых на дисплей.
Емкость доступной видеопамяти зависит от
системной памяти компьютера.
Щелкните Desktop Assist -> Панель
управления (Control Panel) -> Оформление
и персонализация (Appearance and
Personalization) -> Экран (Display) ->
Настройка разрешения экрана (Adjust
resolution) на рабочем столе.
Чтобы проверить объем видеопамяти,
нажмите кнопку Дополнительные
параметры (Advanced Settings) в окне
«Разрешение экрана» (Screen Resolution).

Руководство пользователя

3-11

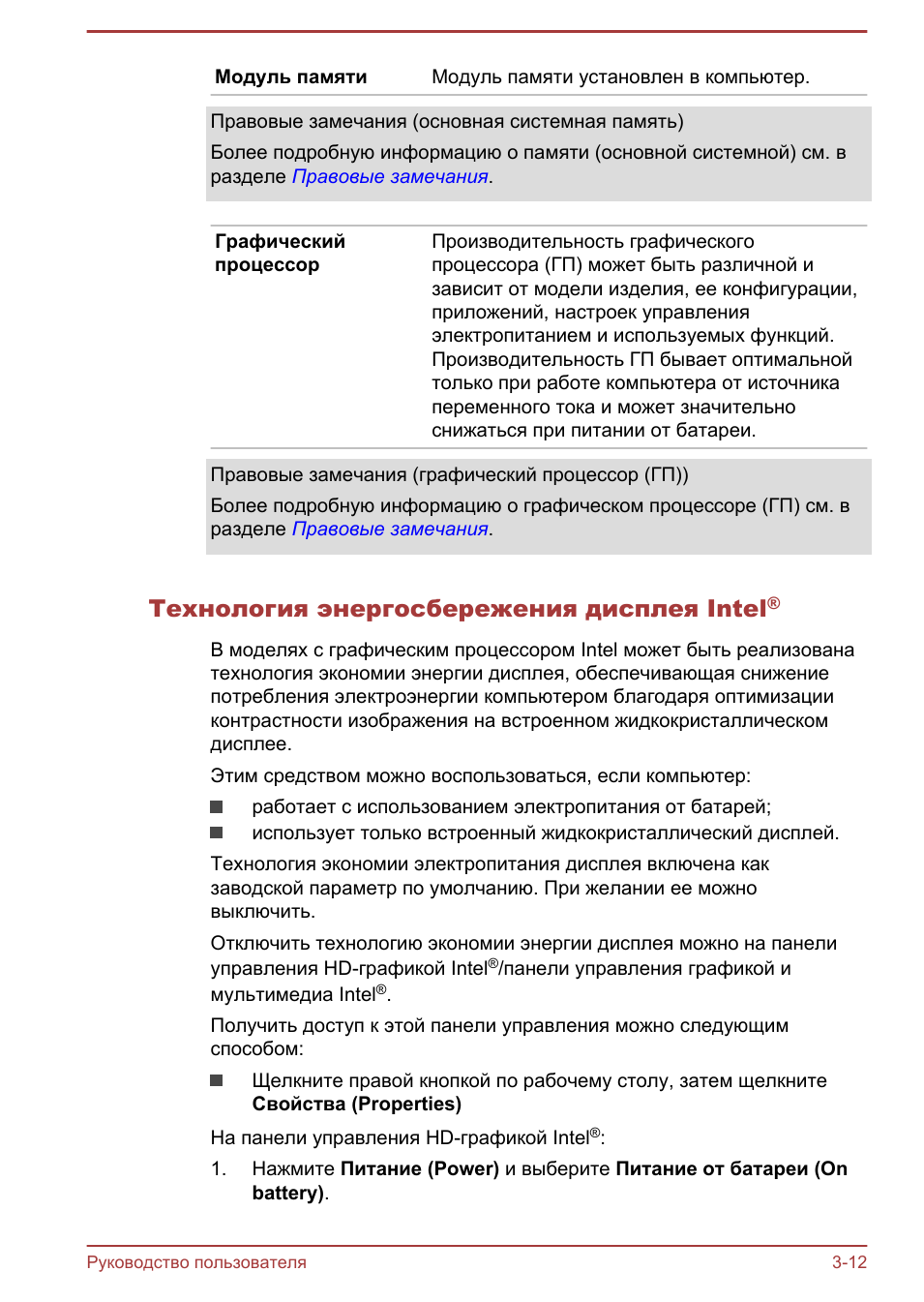

Модуль памяти

Модуль памяти установлен в компьютер.

Правовые замечания (основная системная память)
Более подробную информацию о памяти (основной системной) см. в
разделе

Правовые замечания

.

Графический
процессор

Производительность графического
процессора (ГП) может быть различной и
зависит от модели изделия, ее конфигурации,
приложений, настроек управления
электропитанием и используемых функций.
Производительность ГП бывает оптимальной
только при работе компьютера от источника
переменного тока и может значительно
снижаться при питании от батареи.

Правовые замечания (графический процессор (ГП))
Более подробную информацию о графическом процессоре (ГП) см. в
разделе

Правовые замечания

.

Технология энергосбережения дисплея Intel

®

В моделях с графическим процессором Intel может быть реализована
технология экономии энергии дисплея, обеспечивающая снижение
потребления электроэнергии компьютером благодаря оптимизации
контрастности изображения на встроенном жидкокристаллическом
дисплее.
Этим средством можно воспользоваться, если компьютер:

работает с использованием электропитания от батарей;
использует только встроенный жидкокристаллический дисплей.

Технология экономии электропитания дисплея включена как
заводской параметр по умолчанию. При желании ее можно
выключить.
Отключить технологию экономии энергии дисплея можно на панели
управления HD-графикой Intel

®

/панели управления графикой и

мультимедиа Intel

®

.

Получить доступ к этой панели управления можно следующим
способом:

Щелкните правой кнопкой по рабочему столу, затем щелкните
Свойства (Properties)

На панели управления HD-графикой Intel

®

:

1.

Нажмите Питание (Power) и выберите Питание от батареи (On
battery).

Руководство пользователя

3-12

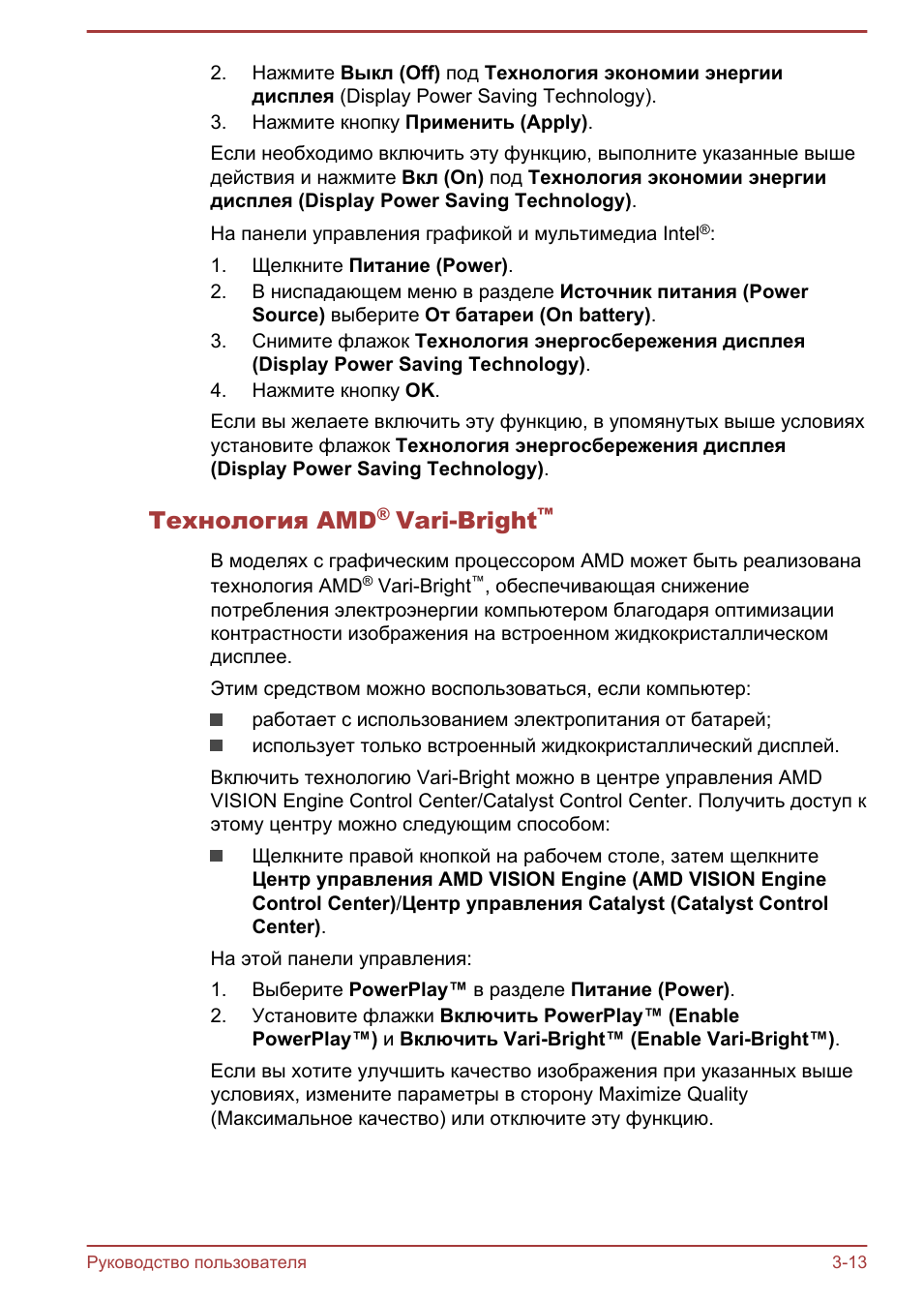

2.

Нажмите Выкл (Off) под Технология экономии энергии
дисплея (Display Power Saving Technology).

3.

Нажмите кнопку Применить (Apply).

Если необходимо включить эту функцию, выполните указанные выше
действия и нажмите Вкл (On) под Технология экономии энергии
дисплея (Display Power Saving Technology).

На панели управления графикой и мультимедиа Intel

®

:

1.

Щелкните Питание (Power).

2.

В ниспадающем меню в разделе Источник питания (Power
Source) выберите От батареи (On battery).

3.

Снимите флажок Технология энергосбережения дисплея
(Display Power Saving Technology).

4.

Нажмите кнопку OK.

Если вы желаете включить эту функцию, в упомянутых выше условиях
установите флажок Технология энергосбережения дисплея
(Display Power Saving Technology).

Технология AMD

®

Vari-Bright

™

В моделях с графическим процессором AMD может быть реализована
технология AMD

®

Vari-Bright

™

, обеспечивающая снижение

потребления электроэнергии компьютером благодаря оптимизации
контрастности изображения на встроенном жидкокристаллическом
дисплее.
Этим средством можно воспользоваться, если компьютер:

работает с использованием электропитания от батарей;
использует только встроенный жидкокристаллический дисплей.

Включить технологию Vari-Bright можно в центре управления AMD
VISION Engine Control Center/Catalyst Control Center. Получить доступ к
этому центру можно следующим способом:

Щелкните правой кнопкой на рабочем столе, затем щелкните
Центр управления AMD VISION Engine (AMD VISION Engine
Control Center)/Центр управления Catalyst (Catalyst Control
Center).

На этой панели управления:
1.

Выберите PowerPlay™ в разделе Питание (Power).

2.

Установите флажки Включить PowerPlay™ (Enable
PowerPlay™) и Включить Vari-Bright™ (Enable Vari-Bright™).

Если вы хотите улучшить качество изображения при указанных выше
условиях, измените параметры в сторону Maximize Quality
(Максимальное качество) или отключите эту функцию.

Руководство пользователя

3-13

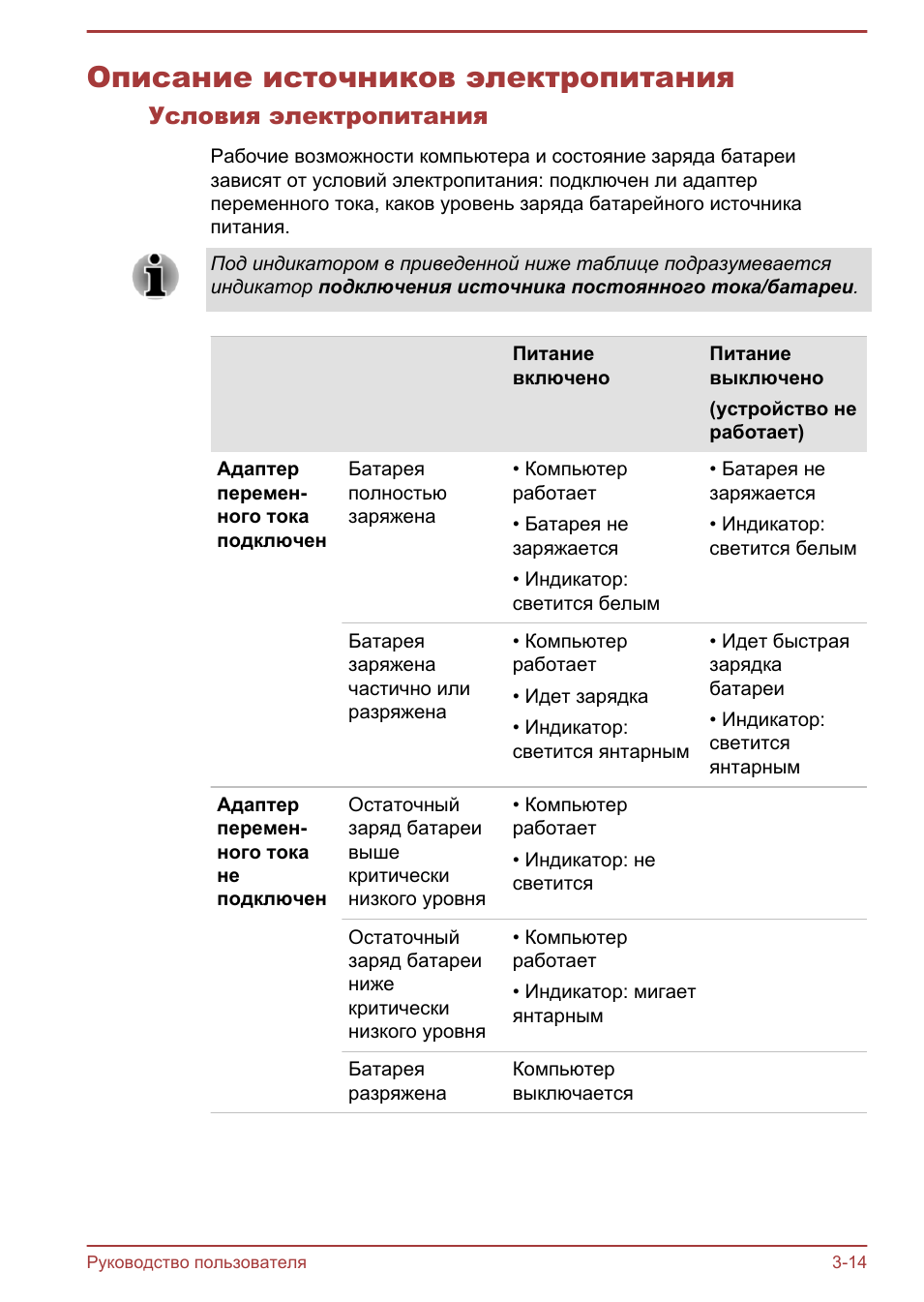

Описание источников электропитания

Условия электропитания

Рабочие возможности компьютера и состояние заряда батареи
зависят от условий электропитания: подключен ли адаптер
переменного тока, каков уровень заряда батарейного источника
питания.

Под индикатором в приведенной ниже таблице подразумевается
индикатор подключения источника постоянного тока/батареи.

Питание
включено

Питание
выключено
(устройство не
работает)

Адаптер
перемен-
ного тока
подключен

Батарея
полностью
заряжена

• Компьютер
работает
• Батарея не
заряжается
• Индикатор:
светится белым

• Батарея не
заряжается
• Индикатор:
светится белым

Батарея
заряжена
частично или
разряжена

• Компьютер
работает
• Идет зарядка
• Индикатор:
светится янтарным

• Идет быстрая
зарядка
батареи
• Индикатор:
светится
янтарным

Адаптер
перемен-
ного тока
не
подключен

Остаточный
заряд батареи
выше
критически
низкого уровня

• Компьютер
работает
• Индикатор: не
светится

Остаточный
заряд батареи
ниже
критически
низкого уровня

• Компьютер
работает
• Индикатор: мигает
янтарным

Батарея
разряжена

Компьютер
выключается

Руководство пользователя

3-14

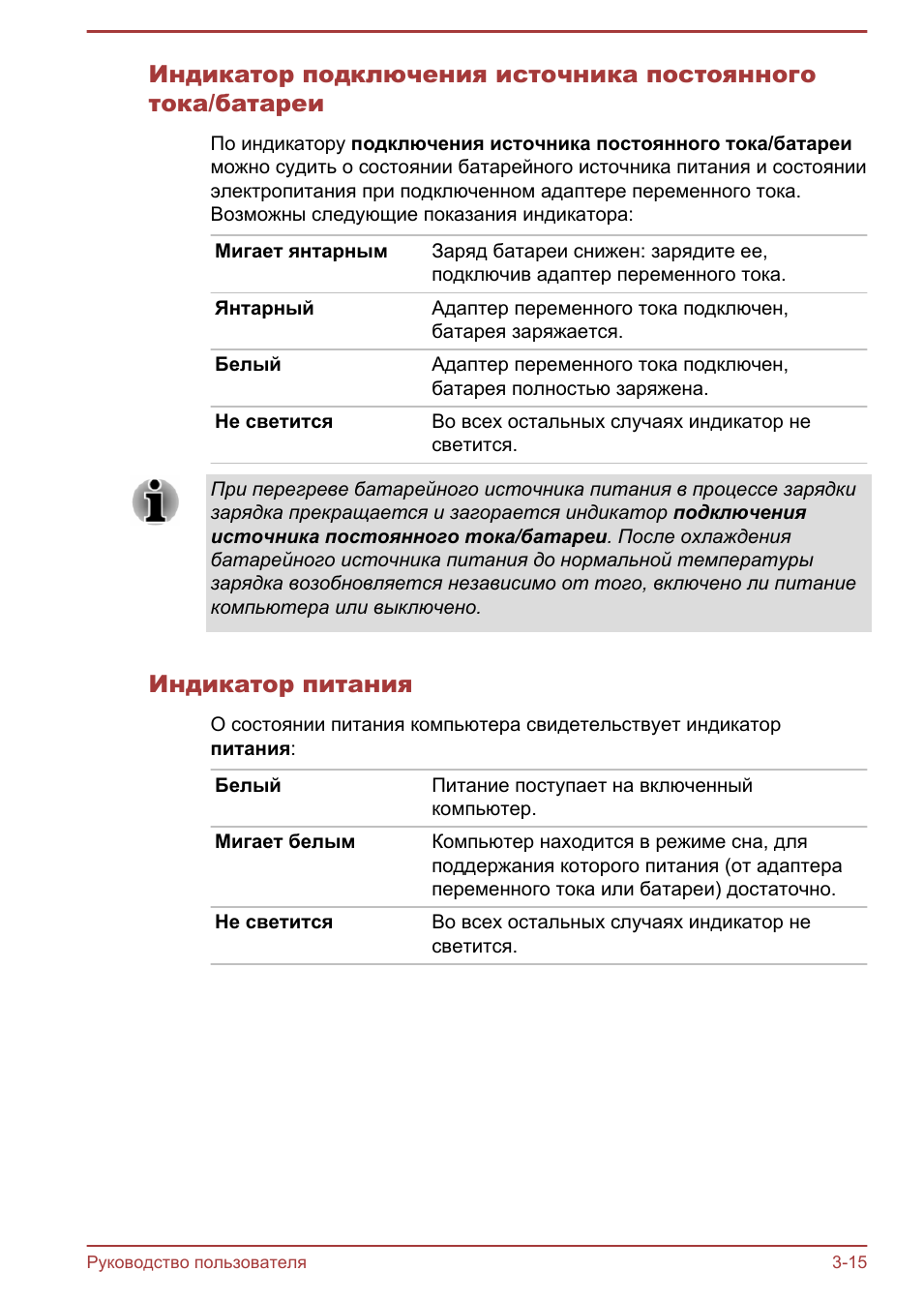

Индикатор подключения источника постоянного

тока/батареи

По индикатору подключения источника постоянного тока/батареи
можно судить о состоянии батарейного источника питания и состоянии
электропитания при подключенном адаптере переменного тока.
Возможны следующие показания индикатора:

Мигает янтарным

Заряд батареи снижен: зарядите ее,
подключив адаптер переменного тока.

Янтарный

Адаптер переменного тока подключен,
батарея заряжается.

Белый

Адаптер переменного тока подключен,
батарея полностью заряжена.

Не светится

Во всех остальных случаях индикатор не
светится.

При перегреве батарейного источника питания в процессе зарядки
зарядка прекращается и загорается индикатор подключения
источника постоянного тока/батареи. После охлаждения
батарейного источника питания до нормальной температуры
зарядка возобновляется независимо от того, включено ли питание
компьютера или выключено.

Индикатор питания

О состоянии питания компьютера свидетельствует индикатор
питания:

Белый

Питание поступает на включенный
компьютер.

Мигает белым

Компьютер находится в режиме сна, для
поддержания которого питания (от адаптера
переменного тока или батареи) достаточно.

Не светится

Во всех остальных случаях индикатор не
светится.

Руководство пользователя

3-15

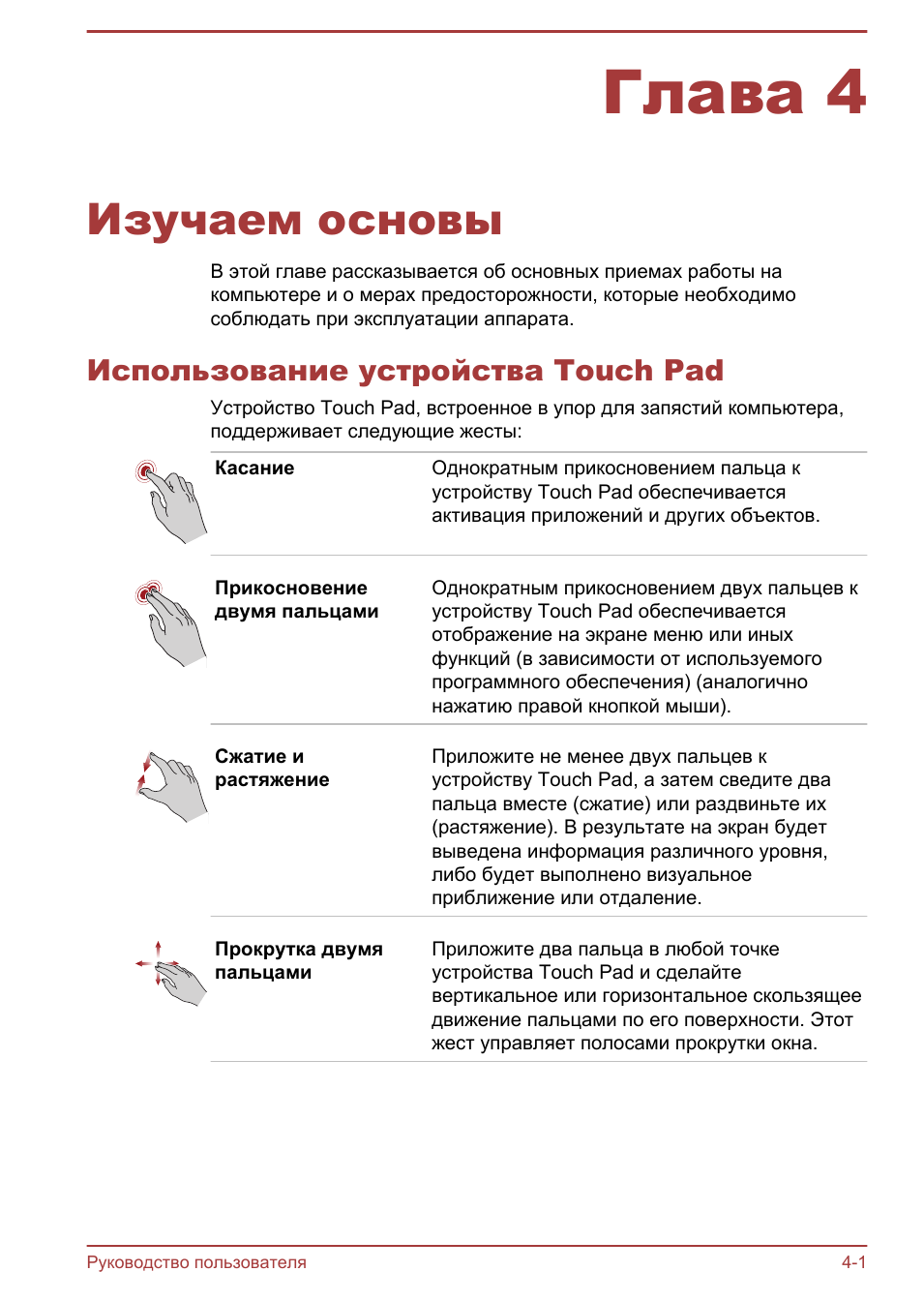

Глава 4

Изучаем основы

В этой главе рассказывается об основных приемах работы на
компьютере и о мерах предосторожности, которые необходимо
соблюдать при эксплуатации аппарата.

Использование устройства Touch Pad

Устройство Touch Pad, встроенное в упор для запястий компьютера,
поддерживает следующие жесты:

Касание

Однократным прикосновением пальца к
устройству Touch Pad обеспечивается
активация приложений и других объектов.

Прикосновение
двумя пальцами

Однократным прикосновением двух пальцев к
устройству Touch Pad обеспечивается
отображение на экране меню или иных
функций (в зависимости от используемого
программного обеспечения) (аналогично
нажатию правой кнопкой мыши).

Сжатие и
растяжение

Приложите не менее двух пальцев к
устройству Touch Pad, а затем сведите два
пальца вместе (сжатие) или раздвиньте их
(растяжение). В результате на экран будет
выведена информация различного уровня,
либо будет выполнено визуальное
приближение или отдаление.

Прокрутка двумя
пальцами

Приложите два пальца в любой точке
устройства Touch Pad и сделайте
вертикальное или горизонтальное скользящее
движение пальцами по его поверхности. Этот
жест управляет полосами прокрутки окна.

Руководство пользователя

4-1

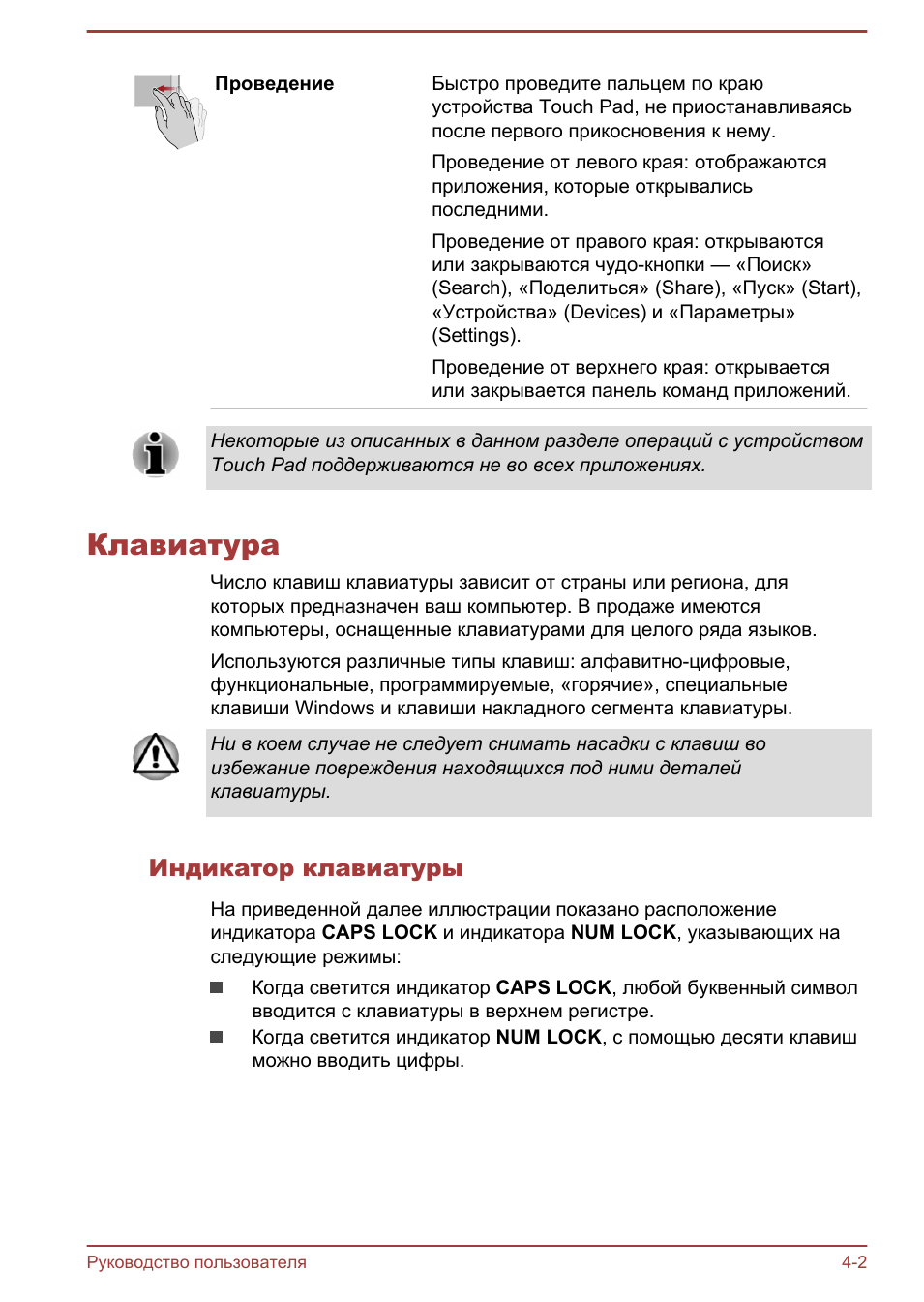

Проведение

Быстро проведите пальцем по краю
устройства Touch Pad, не приостанавливаясь
после первого прикосновения к нему.
Проведение от левого края: отображаются
приложения, которые открывались
последними.
Проведение от правого края: открываются
или закрываются чудо-кнопки — «Поиск»
(Search), «Поделиться» (Share), «Пуск» (Start),
«Устройства» (Devices) и «Параметры»
(Settings).
Проведение от верхнего края: открывается
или закрывается панель команд приложений.

Некоторые из описанных в данном разделе операций с устройством
Touch Pad поддерживаются не во всех приложениях.

Клавиатура

Число клавиш клавиатуры зависит от страны или региона, для
которых предназначен ваш компьютер. В продаже имеются
компьютеры, оснащенные клавиатурами для целого ряда языков.
Используются различные типы клавиш: алфавитно-цифровые,
функциональные, программируемые, «горячие», специальные
клавиши Windows и клавиши накладного сегмента клавиатуры.

Ни в коем случае не следует снимать насадки с клавиш во
избежание повреждения находящихся под ними деталей
клавиатуры.

Индикатор клавиатуры

На приведенной далее иллюстрации показано расположение
индикатора CAPS LOCK и индикатора NUM LOCK, указывающих на
следующие режимы:

Когда светится индикатор CAPS LOCK, любой буквенный символ
вводится с клавиатуры в верхнем регистре.
Когда светится индикатор NUM LOCK, с помощью десяти клавиш
можно вводить цифры.

Руководство пользователя

4-2

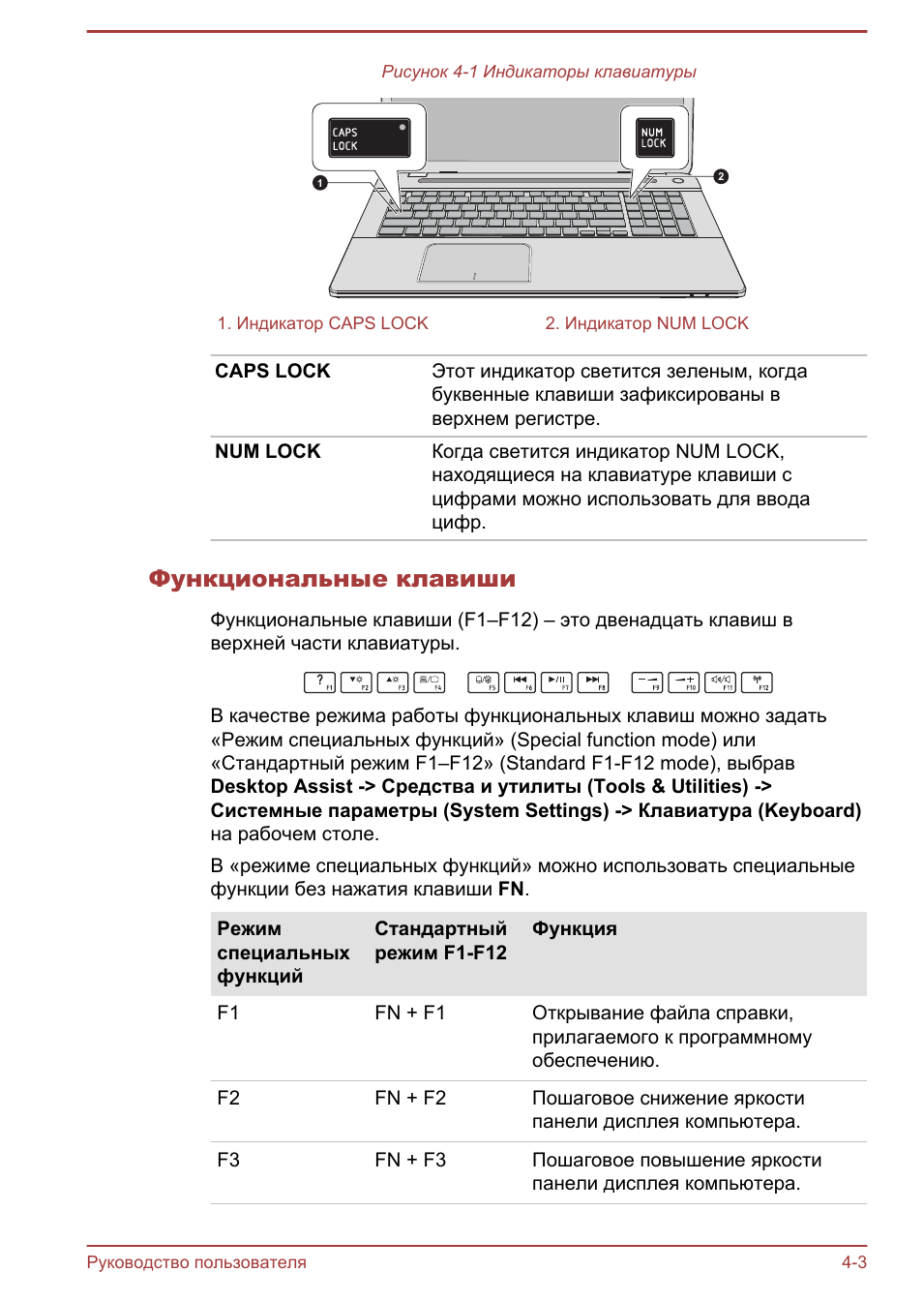

Рисунок 4-1 Индикаторы клавиатуры

2

1

1. Индикатор CAPS LOCK

2. Индикатор NUM LOCK

CAPS LOCK

Этот индикатор светится зеленым, когда
буквенные клавиши зафиксированы в
верхнем регистре.

NUM LOCK

Когда светится индикатор NUM LOCK,
находящиеся на клавиатуре клавиши с
цифрами можно использовать для ввода
цифр.

Функциональные клавиши

Функциональные клавиши (F1–F12) – это двенадцать клавиш в
верхней части клавиатуры.

В качестве режима работы функциональных клавиш можно задать
«Режим специальных функций» (Special function mode) или
«Стандартный режим F1–F12» (Standard F1-F12 mode), выбрав
Desktop Assist -> Средства и утилиты (Tools & Utilities) ->
Системные параметры (System Settings) -> Клавиатура (Keyboard)
на рабочем столе.
В «режиме специальных функций» можно использовать специальные
функции без нажатия клавиши FN.

Режим
специальных
функций

Стандартный
режим F1-F12

Функция

F1

FN + F1

Открывание файла справки,
прилагаемого к программному
обеспечению.

F2

FN + F2

Пошаговое снижение яркости
панели дисплея компьютера.

F3

FN + F3

Пошаговое повышение яркости
панели дисплея компьютера.

Руководство пользователя

4-3

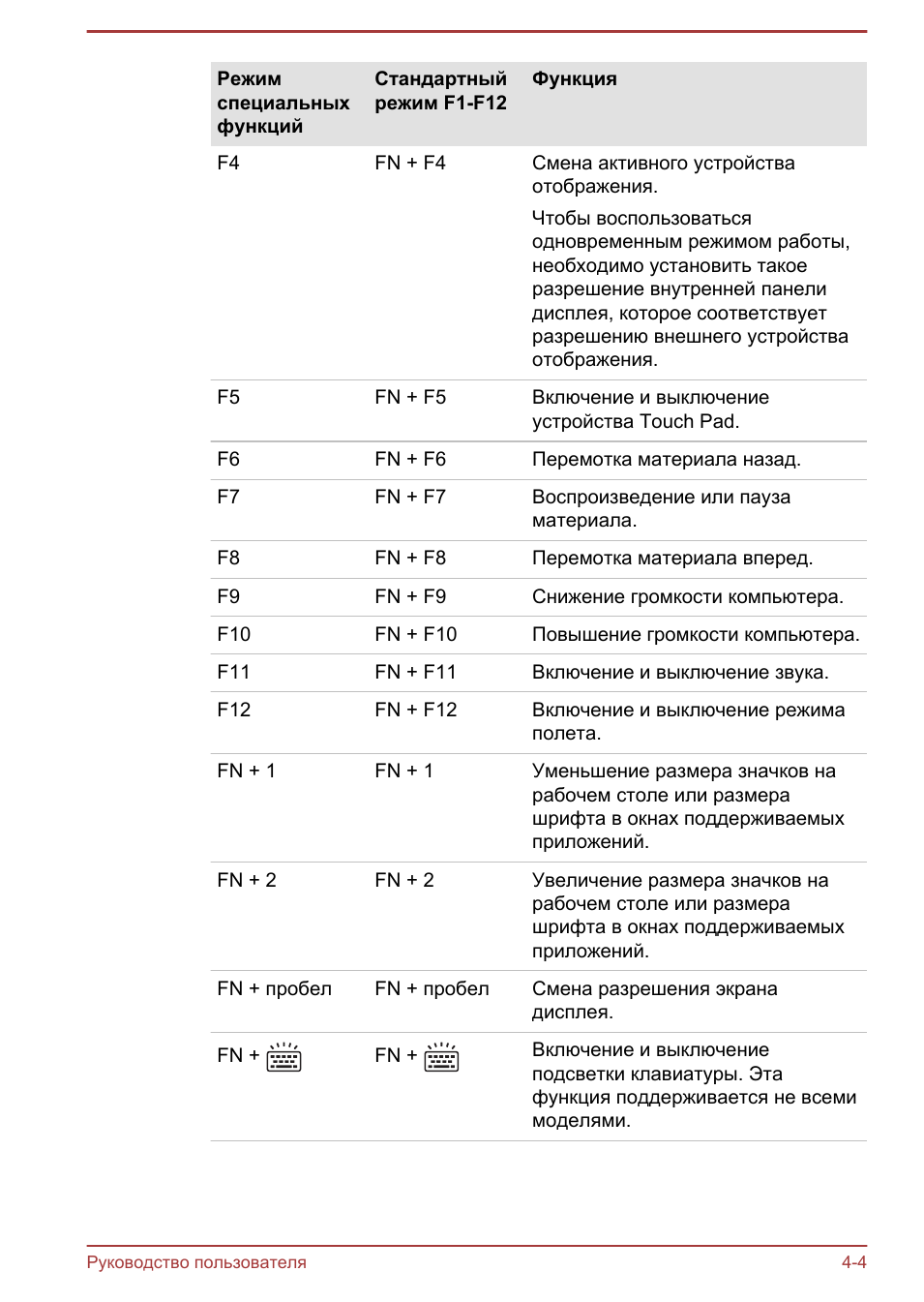

Режим
специальных
функций

Стандартный
режим F1-F12

Функция

F4

FN + F4

Смена активного устройства
отображения.
Чтобы воспользоваться
одновременным режимом работы,
необходимо установить такое
разрешение внутренней панели
дисплея, которое соответствует
разрешению внешнего устройства
отображения.

F5

FN + F5

Включение и выключение
устройства Touch Pad.

F6

FN + F6

Перемотка материала назад.

F7

FN + F7

Воспроизведение или пауза
материала.

F8

FN + F8

Перемотка материала вперед.

F9

FN + F9

Снижение громкости компьютера.

F10

FN + F10

Повышение громкости компьютера.

F11

FN + F11

Включение и выключение звука.

F12

FN + F12

Включение и выключение режима
полета.

FN + 1

FN + 1

Уменьшение размера значков на
рабочем столе или размера
шрифта в окнах поддерживаемых
приложений.

FN + 2

FN + 2

Увеличение размера значков на
рабочем столе или размера
шрифта в окнах поддерживаемых
приложений.

FN + пробел

FN + пробел

Смена разрешения экрана
дисплея.

FN +

FN +

Включение и выключение
подсветки клавиатуры. Эта
функция поддерживается не всеми
моделями.

Руководство пользователя

4-4
