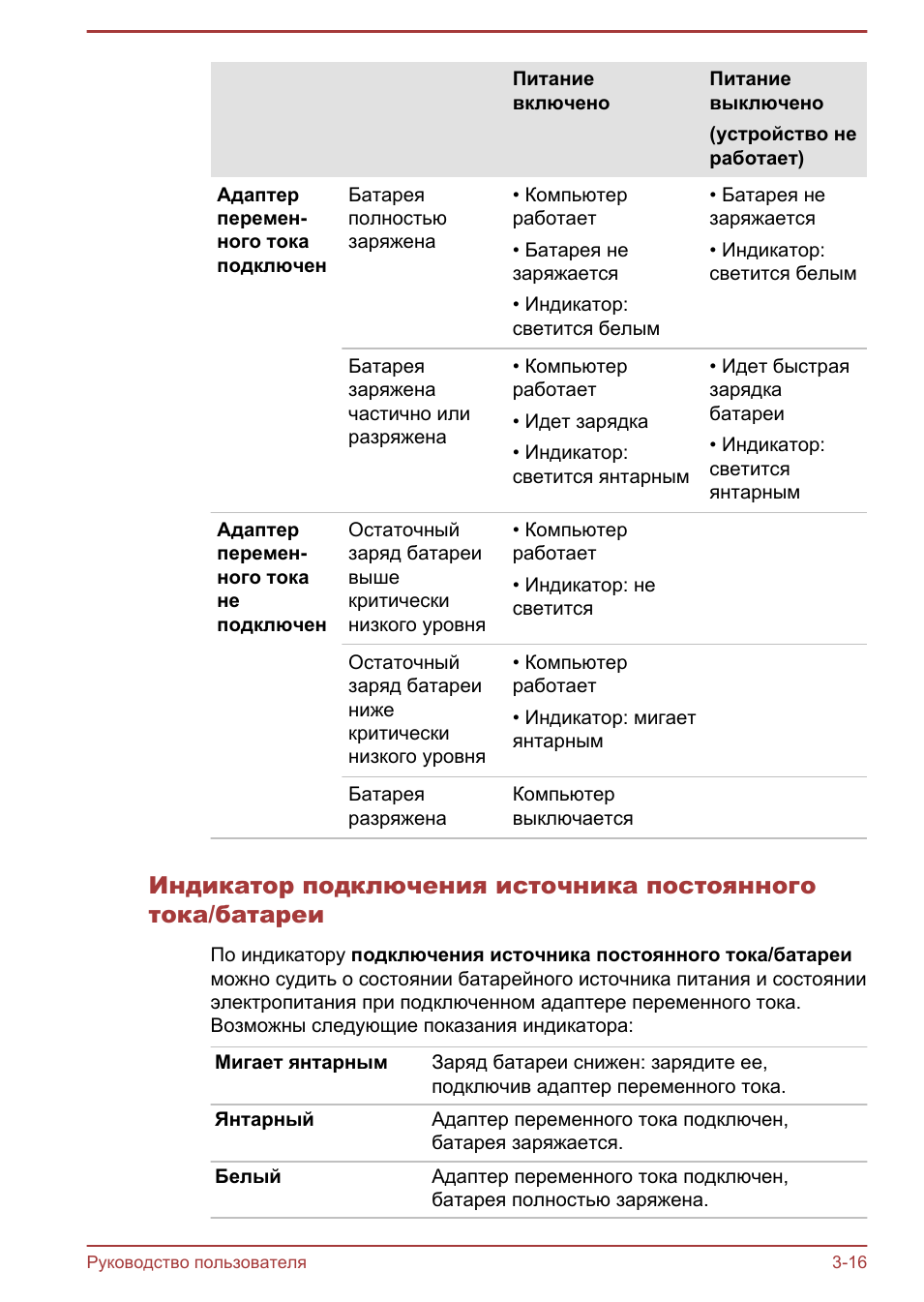

Питаниевключено Питаниевыключено...

Питание
включено

Питание
выключено
(устройство не
работает)

Адаптер
перемен-
ного тока
подключен

Батарея
полностью
заряжена

• Компьютер
работает
• Батарея не
заряжается
• Индикатор:
светится белым

• Батарея не
заряжается
• Индикатор:
светится белым

Батарея
заряжена
частично или
разряжена

• Компьютер
работает
• Идет зарядка
• Индикатор:
светится янтарным

• Идет быстрая
зарядка
батареи
• Индикатор:
светится
янтарным

Адаптер
перемен-
ного тока
не
подключен

Остаточный
заряд батареи
выше
критически
низкого уровня

• Компьютер
работает
• Индикатор: не
светится

Остаточный
заряд батареи
ниже
критически
низкого уровня

• Компьютер
работает
• Индикатор: мигает
янтарным

Батарея
разряжена

Компьютер
выключается

Индикатор подключения источника постоянного

тока/батареи

По индикатору подключения источника постоянного тока/батареи
можно судить о состоянии батарейного источника питания и состоянии
электропитания при подключенном адаптере переменного тока.
Возможны следующие показания индикатора:

Мигает янтарным

Заряд батареи снижен: зарядите ее,
подключив адаптер переменного тока.

Янтарный

Адаптер переменного тока подключен,
батарея заряжается.

Белый

Адаптер переменного тока подключен,
батарея полностью заряжена.

Руководство пользователя

3-16

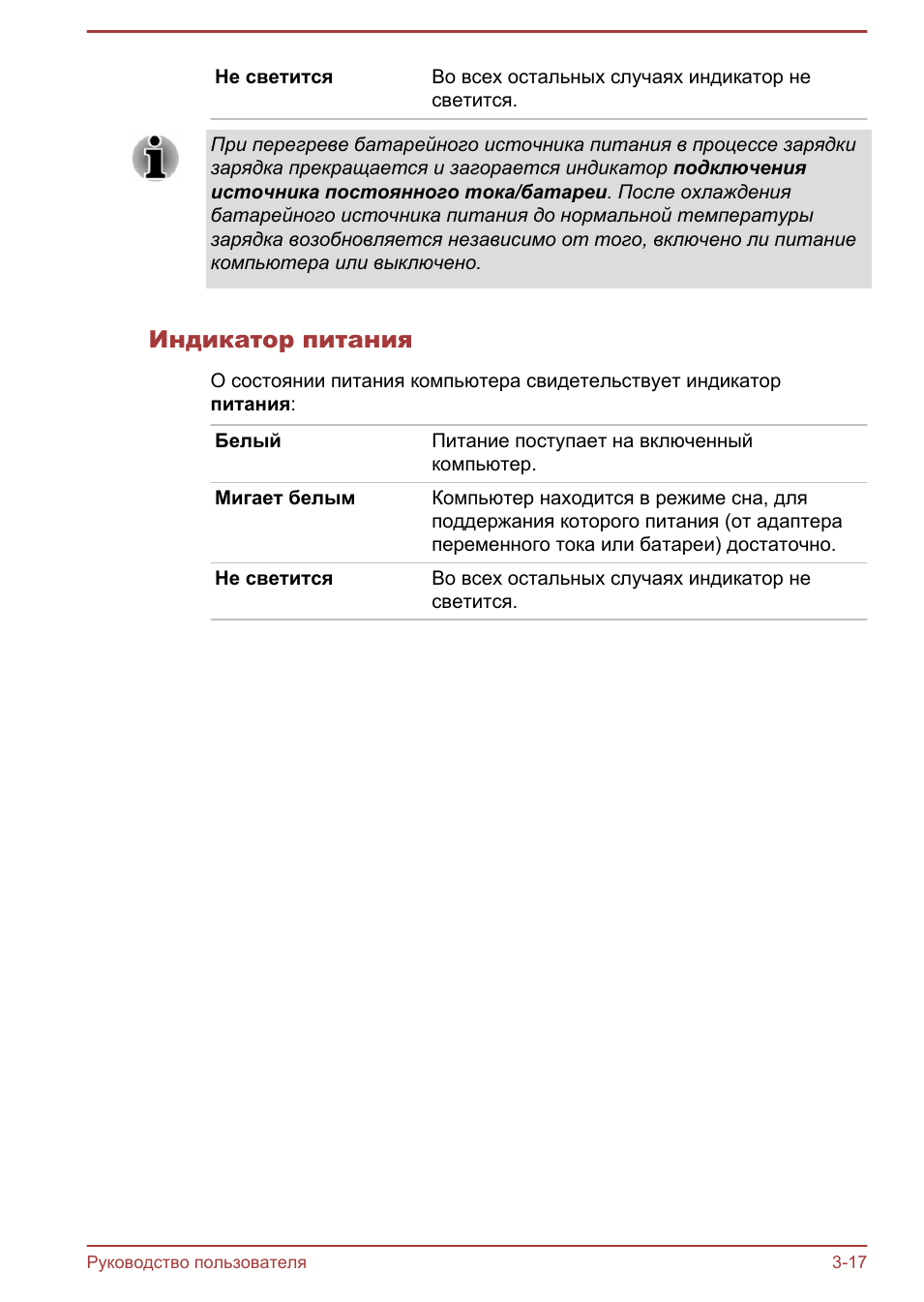

Не светится

Во всех остальных случаях индикатор не
светится.

При перегреве батарейного источника питания в процессе зарядки
зарядка прекращается и загорается индикатор подключения
источника постоянного тока/батареи. После охлаждения
батарейного источника питания до нормальной температуры
зарядка возобновляется независимо от того, включено ли питание
компьютера или выключено.

Индикатор питания

О состоянии питания компьютера свидетельствует индикатор
питания:

Белый

Питание поступает на включенный
компьютер.

Мигает белым

Компьютер находится в режиме сна, для
поддержания которого питания (от адаптера
переменного тока или батареи) достаточно.

Не светится

Во всех остальных случаях индикатор не
светится.

Руководство пользователя

3-17

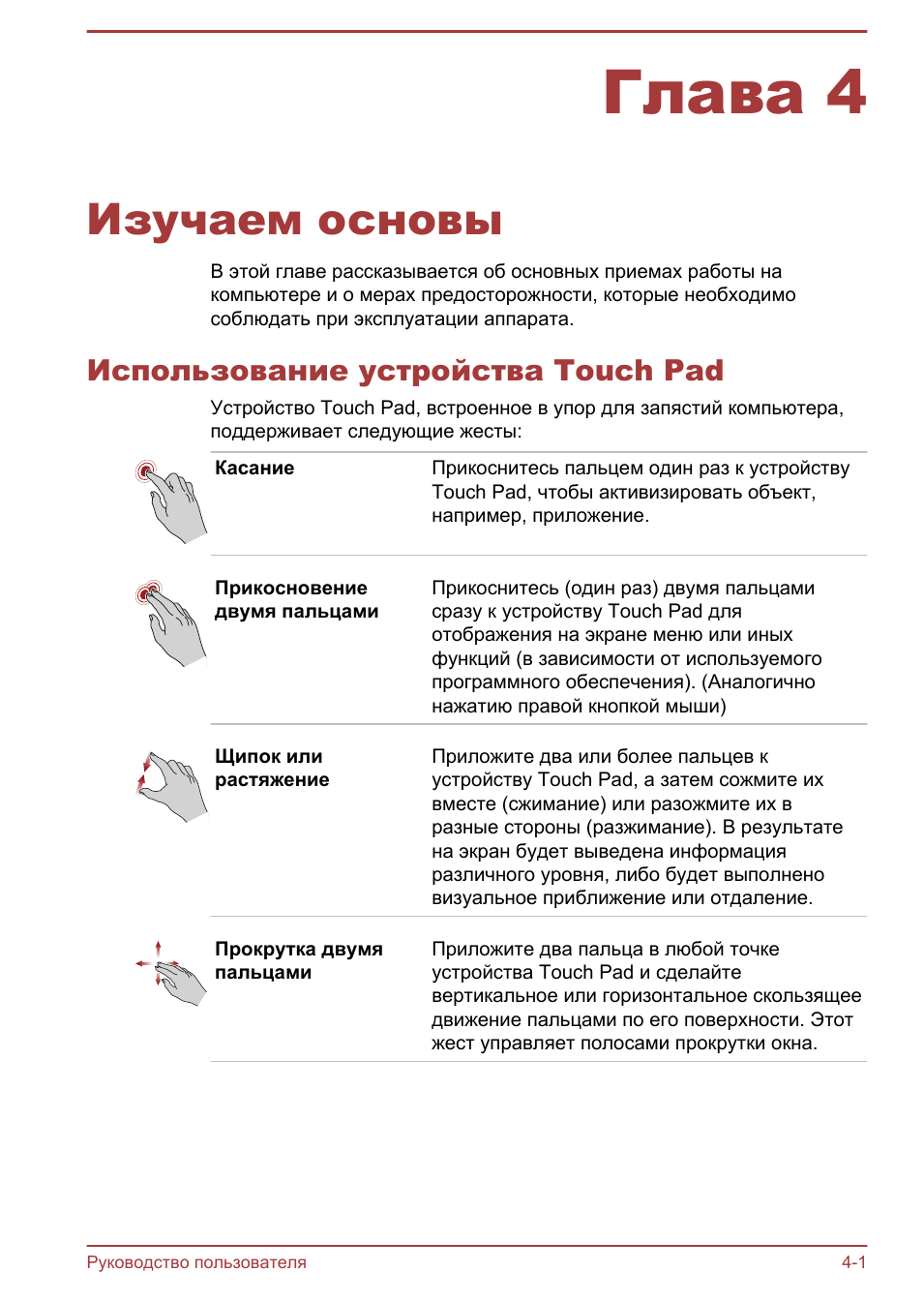

Глава 4

Изучаем основы

В этой главе рассказывается об основных приемах работы на
компьютере и о мерах предосторожности, которые необходимо
соблюдать при эксплуатации аппарата.

Использование устройства Touch Pad

Устройство Touch Pad, встроенное в упор для запястий компьютера,
поддерживает следующие жесты:

Касание

Прикоснитесь пальцем один раз к устройству
Touch Pad, чтобы активизировать объект,
например, приложение.

Прикосновение
двумя пальцами

Прикоснитесь (один раз) двумя пальцами
сразу к устройству Touch Pad для
отображения на экране меню или иных
функций (в зависимости от используемого
программного обеспечения). (Аналогично
нажатию правой кнопкой мыши)

Щипок или
растяжение

Приложите два или более пальцев к
устройству Touch Pad, а затем сожмите их
вместе (сжимание) или разожмите их в
разные стороны (разжимание). В результате
на экран будет выведена информация
различного уровня, либо будет выполнено
визуальное приближение или отдаление.

Прокрутка двумя
пальцами

Приложите два пальца в любой точке
устройства Touch Pad и сделайте
вертикальное или горизонтальное скользящее
движение пальцами по его поверхности. Этот
жест управляет полосами прокрутки окна.

Руководство пользователя

4-1

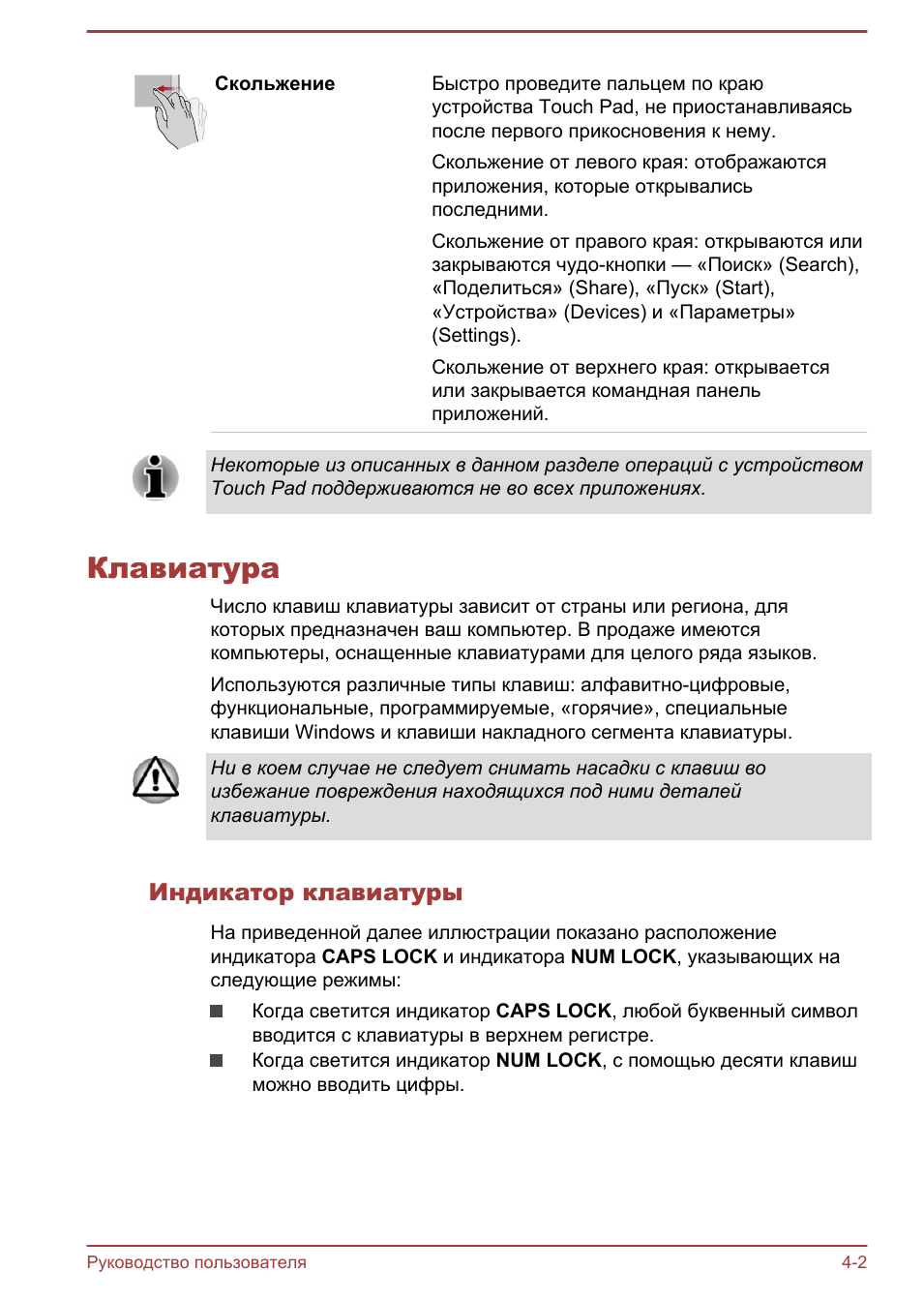

Скольжение

Быстро проведите пальцем по краю
устройства Touch Pad, не приостанавливаясь
после первого прикосновения к нему.
Скольжение от левого края: отображаются
приложения, которые открывались
последними.
Скольжение от правого края: открываются или
закрываются чудо-кнопки — «Поиск» (Search),
«Поделиться» (Share), «Пуск» (Start),
«Устройства» (Devices) и «Параметры»
(Settings).
Скольжение от верхнего края: открывается
или закрывается командная панель
приложений.

Некоторые из описанных в данном разделе операций с устройством
Touch Pad поддерживаются не во всех приложениях.

Клавиатура

Число клавиш клавиатуры зависит от страны или региона, для
которых предназначен ваш компьютер. В продаже имеются
компьютеры, оснащенные клавиатурами для целого ряда языков.
Используются различные типы клавиш: алфавитно-цифровые,
функциональные, программируемые, «горячие», специальные
клавиши Windows и клавиши накладного сегмента клавиатуры.

Ни в коем случае не следует снимать насадки с клавиш во
избежание повреждения находящихся под ними деталей
клавиатуры.

Индикатор клавиатуры

На приведенной далее иллюстрации показано расположение
индикатора CAPS LOCK и индикатора NUM LOCK, указывающих на
следующие режимы:

Когда светится индикатор CAPS LOCK, любой буквенный символ
вводится с клавиатуры в верхнем регистре.
Когда светится индикатор NUM LOCK, с помощью десяти клавиш
можно вводить цифры.

Руководство пользователя

4-2

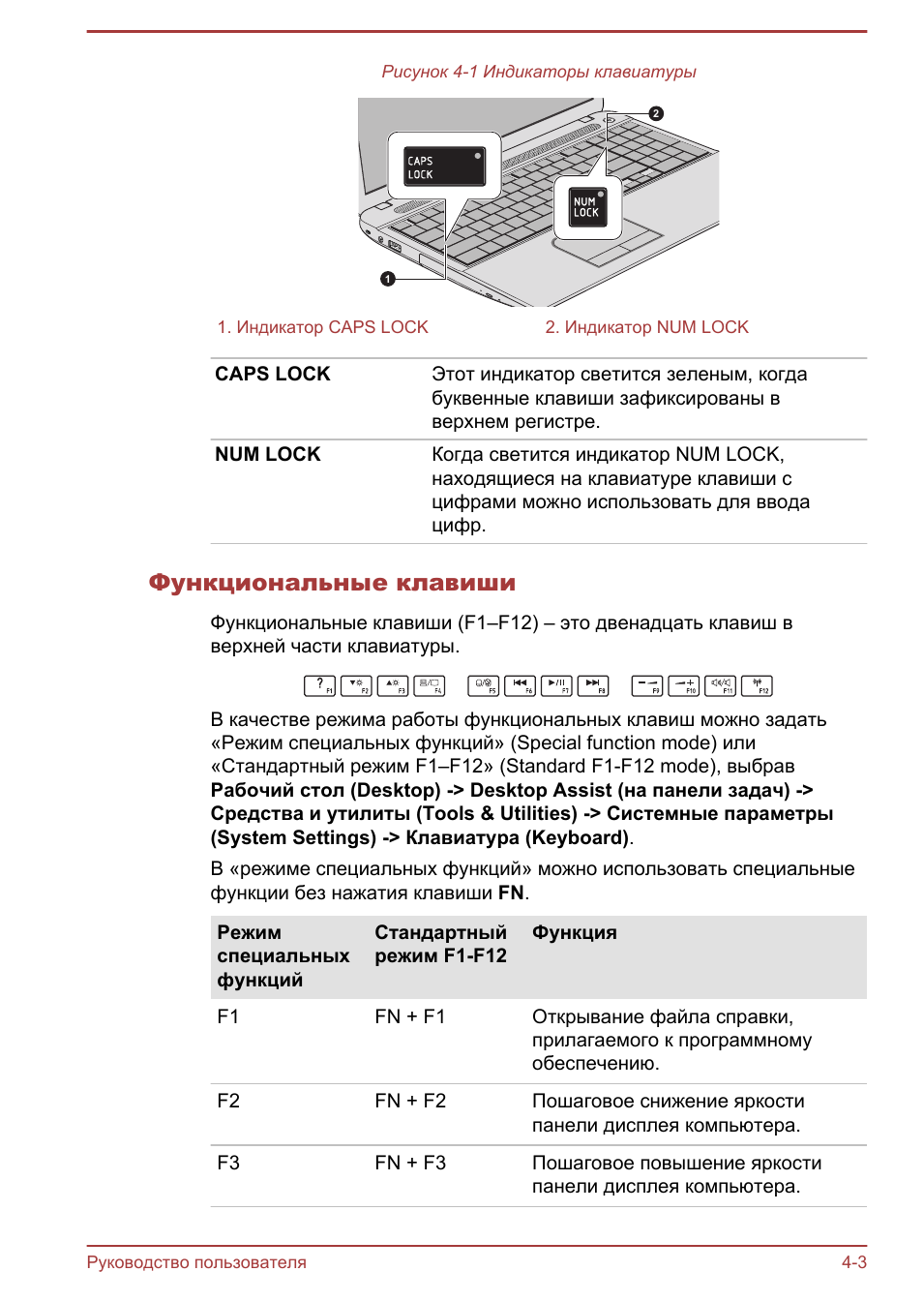

Рисунок 4-1 Индикаторы клавиатуры

1

2

1. Индикатор CAPS LOCK

2. Индикатор NUM LOCK

CAPS LOCK

Этот индикатор светится зеленым, когда
буквенные клавиши зафиксированы в
верхнем регистре.

NUM LOCK

Когда светится индикатор NUM LOCK,
находящиеся на клавиатуре клавиши с
цифрами можно использовать для ввода
цифр.

Функциональные клавиши

Функциональные клавиши (F1–F12) – это двенадцать клавиш в
верхней части клавиатуры.

В качестве режима работы функциональных клавиш можно задать
«Режим специальных функций» (Special function mode) или
«Стандартный режим F1–F12» (Standard F1-F12 mode), выбрав
Рабочий стол (Desktop) -> Desktop Assist (на панели задач) ->
Средства и утилиты (Tools & Utilities) -> Системные параметры
(System Settings) -> Клавиатура (Keyboard).
В «режиме специальных функций» можно использовать специальные
функции без нажатия клавиши FN.

Режим
специальных
функций

Стандартный
режим F1-F12

Функция

F1

FN + F1

Открывание файла справки,
прилагаемого к программному
обеспечению.

F2

FN + F2

Пошаговое снижение яркости
панели дисплея компьютера.

F3

FN + F3

Пошаговое повышение яркости
панели дисплея компьютера.

Руководство пользователя

4-3

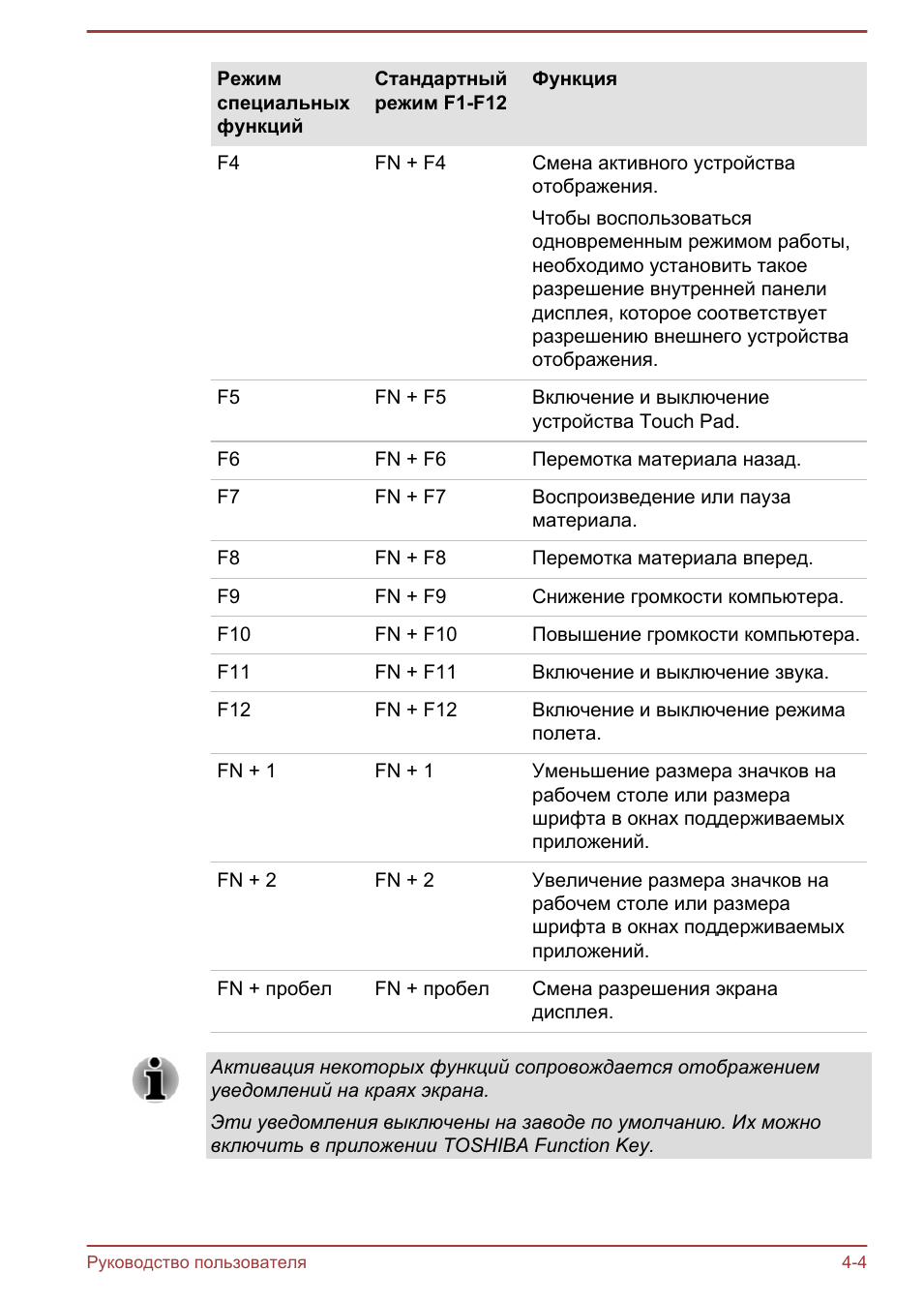

Режим
специальных
функций

Стандартный
режим F1-F12

Функция

F4

FN + F4

Смена активного устройства
отображения.
Чтобы воспользоваться
одновременным режимом работы,
необходимо установить такое
разрешение внутренней панели
дисплея, которое соответствует
разрешению внешнего устройства
отображения.

F5

FN + F5

Включение и выключение
устройства Touch Pad.

F6

FN + F6

Перемотка материала назад.

F7

FN + F7

Воспроизведение или пауза
материала.

F8

FN + F8

Перемотка материала вперед.

F9

FN + F9

Снижение громкости компьютера.

F10

FN + F10

Повышение громкости компьютера.

F11

FN + F11

Включение и выключение звука.

F12

FN + F12

Включение и выключение режима
полета.

FN + 1

FN + 1

Уменьшение размера значков на
рабочем столе или размера
шрифта в окнах поддерживаемых
приложений.

FN + 2

FN + 2

Увеличение размера значков на
рабочем столе или размера
шрифта в окнах поддерживаемых
приложений.

FN + пробел

FN + пробел

Смена разрешения экрана
дисплея.

Активация некоторых функций сопровождается отображением
уведомлений на краях экрана.
Эти уведомления выключены на заводе по умолчанию. Их можно
включить в приложении TOSHIBA Function Key.

Руководство пользователя

4-4

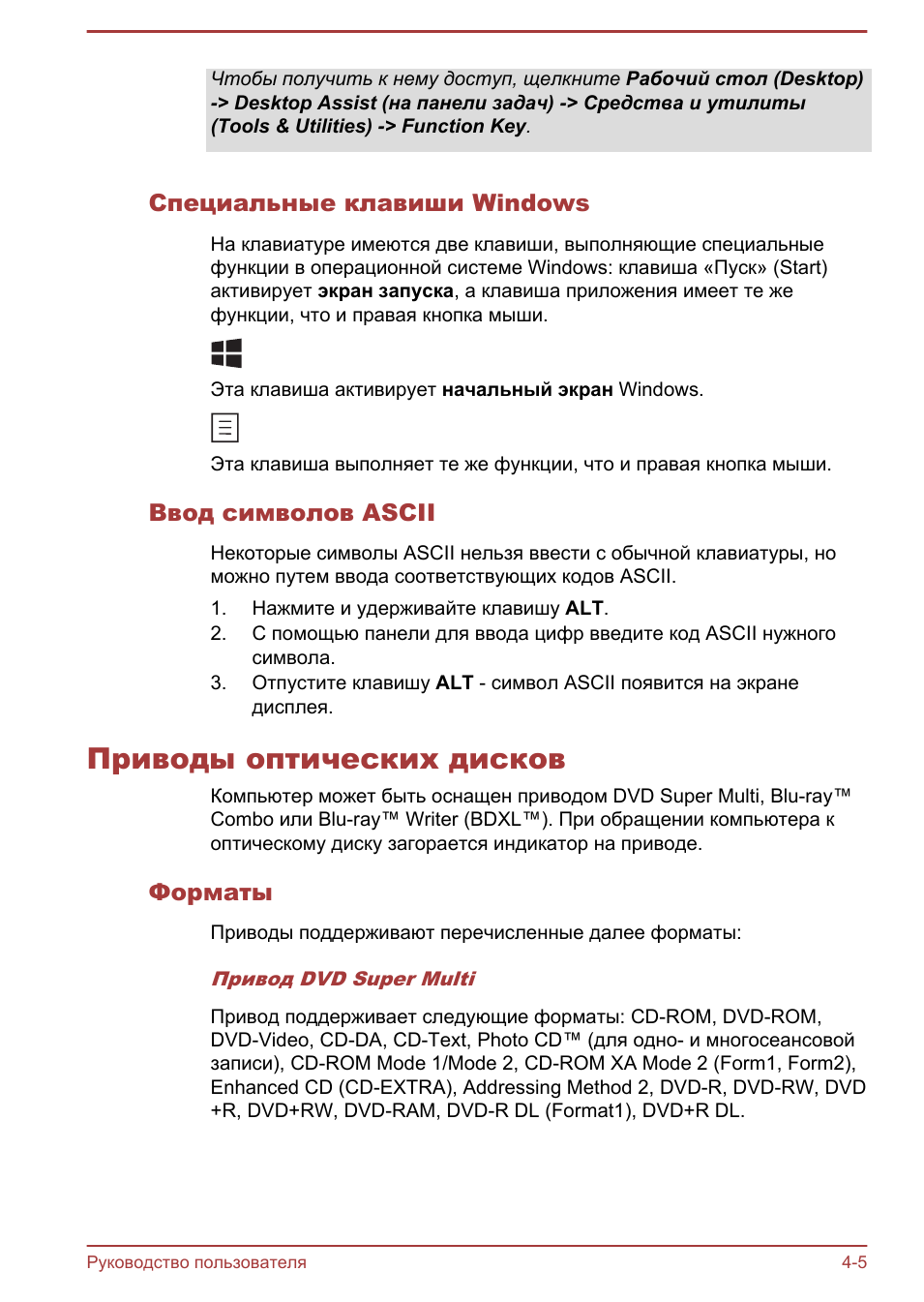

Чтобы получить к нему доступ, щелкните Рабочий стол (Desktop)
-> Desktop Assist (на панели задач) -> Средства и утилиты
(Tools & Utilities) -> Function Key.

Специальные клавиши Windows

На клавиатуре имеются две клавиши, выполняющие специальные
функции в операционной системе Windows: клавиша «Пуск» (Start)
активирует экран запуска, а клавиша приложения имеет те же
функции, что и правая кнопка мыши.

Эта клавиша активирует начальный экран Windows.

Эта клавиша выполняет те же функции, что и правая кнопка мыши.

Ввод символов ASCII

Некоторые символы ASCII нельзя ввести с обычной клавиатуры, но
можно путем ввода соответствующих кодов ASCII.
1.

Нажмите и удерживайте клавишу ALT.

2.

С помощью панели для ввода цифр введите код ASCII нужного
символа.

3.

Отпустите клавишу ALT - символ ASCII появится на экране
дисплея.

Приводы оптических дисков

Компьютер может быть оснащен приводом DVD Super Multi, Blu-ray™
Combo или Blu-ray™ Writer (BDXL™). При обращении компьютера к
оптическому диску загорается индикатор на приводе.

Форматы

Приводы поддерживают перечисленные далее форматы:

Привод DVD Super Multi

Привод поддерживает следующие форматы: CD-ROM, DVD-ROM,
DVD-Video, CD-DA, CD-Text, Photo CD™ (для одно- и многосеансовой
записи), CD-ROM Mode 1/Mode 2, CD-ROM XA Mode 2 (Form1, Form2),
Enhanced CD (CD-EXTRA), Addressing Method 2, DVD-R, DVD-RW, DVD
+R, DVD+RW, DVD-RAM, DVD-R DL (Format1), DVD+R DL.

Руководство пользователя

4-5

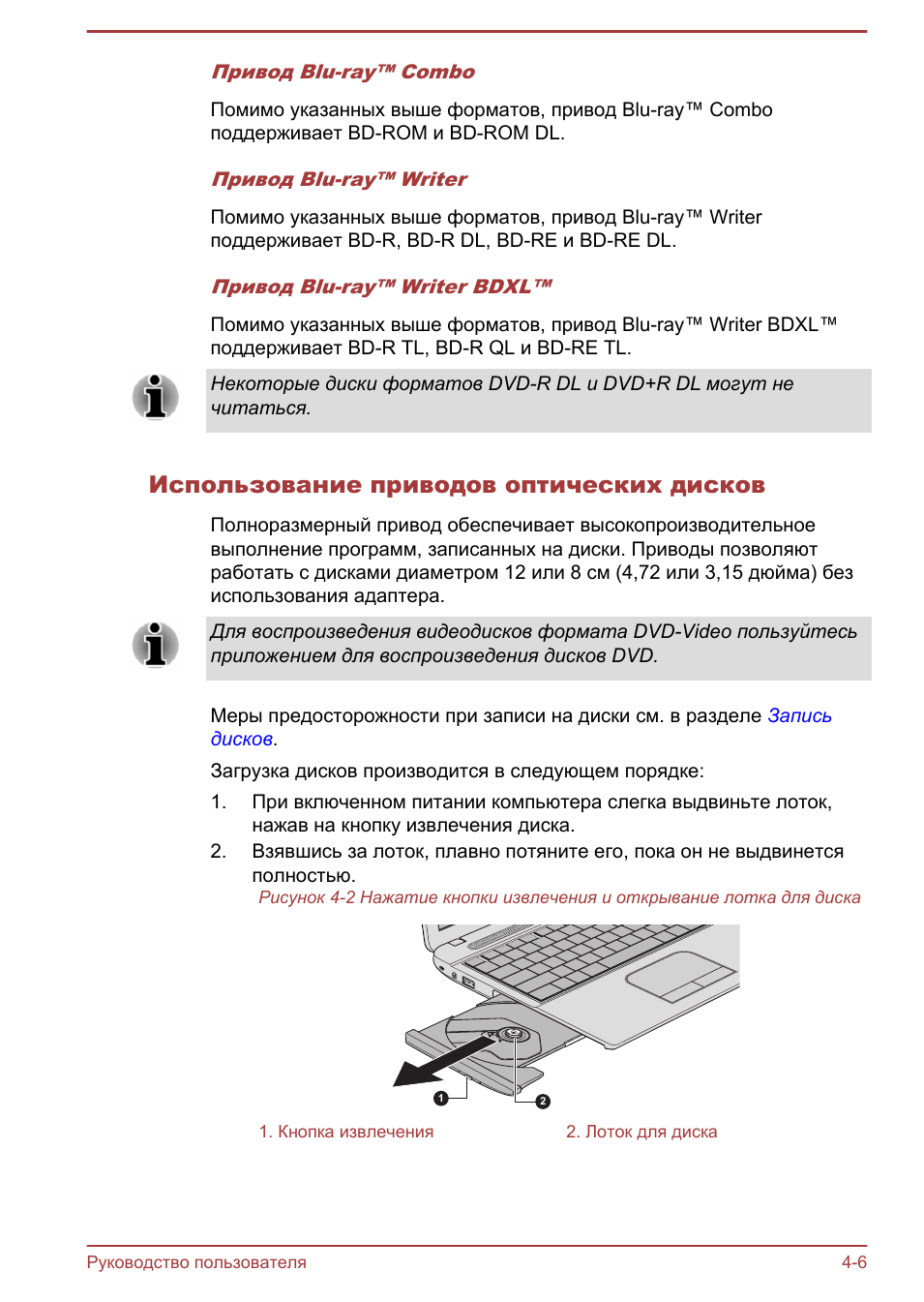

Привод Blu-ray™ Combo

Помимо указанных выше форматов, привод Blu-ray™ Combo
поддерживает BD-ROM и BD-ROM DL.

Привод Blu-ray™ Writer

Помимо указанных выше форматов, привод Blu-ray™ Writer
поддерживает BD-R, BD-R DL, BD-RE и BD-RE DL.

Привод Blu-ray™ Writer BDXL™

Помимо указанных выше форматов, привод Blu-ray™ Writer BDXL™
поддерживает BD-R TL, BD-R QL и BD-RE TL.

Некоторые диски форматов DVD-R DL и DVD+R DL могут не
читаться.

Использование приводов оптических дисков

Полноразмерный привод обеспечивает высокопроизводительное
выполнение программ, записанных на диски. Приводы позволяют
работать с дисками диаметром 12 или 8 см (4,72 или 3,15 дюйма) без
использования адаптера.

Для воспроизведения видеодисков формата DVD-Video пользуйтесь
приложением для воспроизведения дисков DVD.

Меры предосторожности при записи на диски см. в разделе

Запись

дисков

.

Загрузка дисков производится в следующем порядке:
1.

При включенном питании компьютера слегка выдвиньте лоток,
нажав на кнопку извлечения диска.

2.

Взявшись за лоток, плавно потяните его, пока он не выдвинется
полностью.

Рисунок 4-2 Нажатие кнопки извлечения и открывание лотка для диска

2

1

1. Кнопка извлечения

2. Лоток для диска

Руководство пользователя

4-6

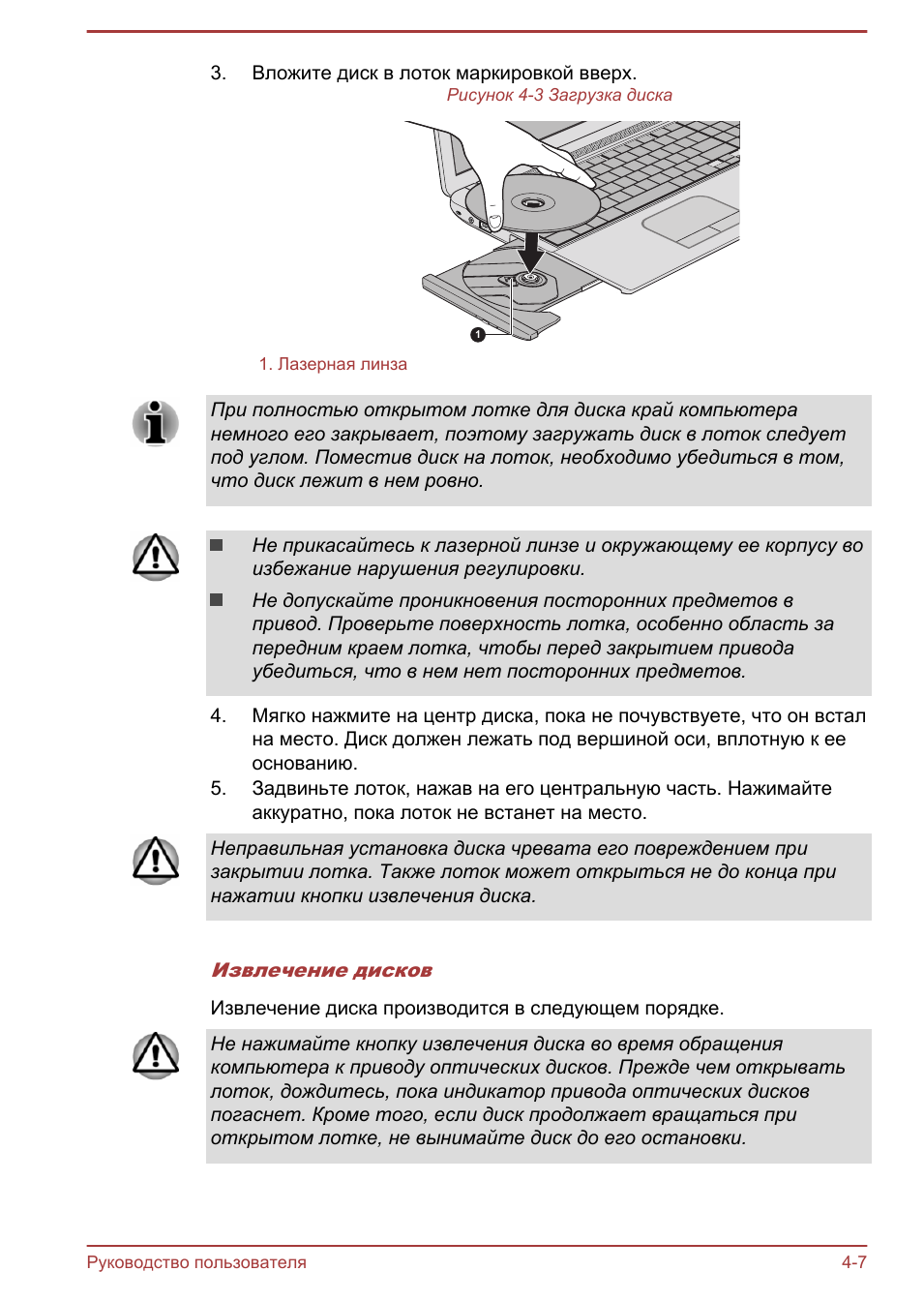

3.

Вложите диск в лоток маркировкой вверх.

Рисунок 4-3 Загрузка диска

1

1. Лазерная линза

При полностью открытом лотке для диска край компьютера
немного его закрывает, поэтому загружать диск в лоток следует
под углом. Поместив диск на лоток, необходимо убедиться в том,
что диск лежит в нем ровно.

Не прикасайтесь к лазерной линзе и окружающему ее корпусу во
избежание нарушения регулировки.
Не допускайте проникновения посторонних предметов в
привод. Проверьте поверхность лотка, особенно область за
передним краем лотка, чтобы перед закрытием привода
убедиться, что в нем нет посторонних предметов.

4.

Мягко нажмите на центр диска, пока не почувствуете, что он встал
на место. Диск должен лежать под вершиной оси, вплотную к ее
основанию.

5.

Задвиньте лоток, нажав на его центральную часть. Нажимайте
аккуратно, пока лоток не встанет на место.

Неправильная установка диска чревата его повреждением при
закрытии лотка. Также лоток может открыться не до конца при
нажатии кнопки извлечения диска.

Извлечение дисков

Извлечение диска производится в следующем порядке.

Не нажимайте кнопку извлечения диска во время обращения
компьютера к приводу оптических дисков. Прежде чем открывать
лоток, дождитесь, пока индикатор привода оптических дисков
погаснет. Кроме того, если диск продолжает вращаться при
открытом лотке, не вынимайте диск до его остановки.

Руководство пользователя

4-7

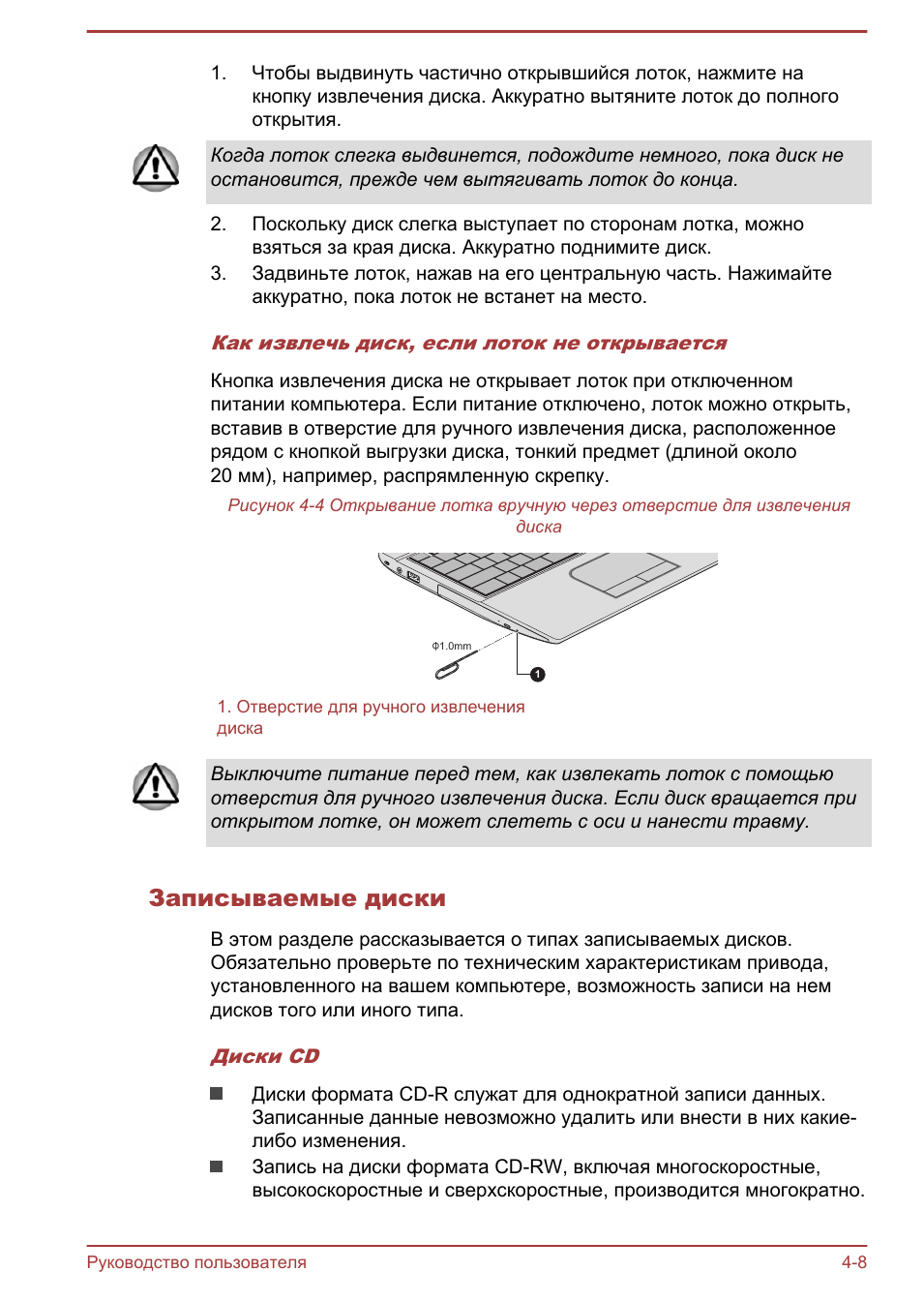

1.

Чтобы выдвинуть частично открывшийся лоток, нажмите на
кнопку извлечения диска. Аккуратно вытяните лоток до полного
открытия.

Когда лоток слегка выдвинется, подождите немного, пока диск не
остановится, прежде чем вытягивать лоток до конца.

2.

Поскольку диск слегка выступает по сторонам лотка, можно
взяться за края диска. Аккуратно поднимите диск.

3.

Задвиньте лоток, нажав на его центральную часть. Нажимайте
аккуратно, пока лоток не встанет на место.

Как извлечь диск, если лоток не открывается

Кнопка извлечения диска не открывает лоток при отключенном
питании компьютера. Если питание отключено, лоток можно открыть,
вставив в отверстие для ручного извлечения диска, расположенное
рядом с кнопкой выгрузки диска, тонкий предмет (длиной около
20 мм), например, распрямленную скрепку.

Рисунок 4-4 Открывание лотка вручную через отверстие для извлечения

диска

Φ1.0mm

1

1. Отверстие для ручного извлечения
диска

Выключите питание перед тем, как извлекать лоток с помощью
отверстия для ручного извлечения диска. Если диск вращается при
открытом лотке, он может слететь с оси и нанести травму.

Записываемые диски

В этом разделе рассказывается о типах записываемых дисков.
Обязательно проверьте по техническим характеристикам привода,
установленного на вашем компьютере, возможность записи на нем
дисков того или иного типа.

Диски CD

Диски формата CD-R служат для однократной записи данных.
Записанные данные невозможно удалить или внести в них какие-
либо изменения.
Запись на диски формата CD-RW, включая многоскоростные,
высокоскоростные и сверхскоростные, производится многократно.

Руководство пользователя

4-8
