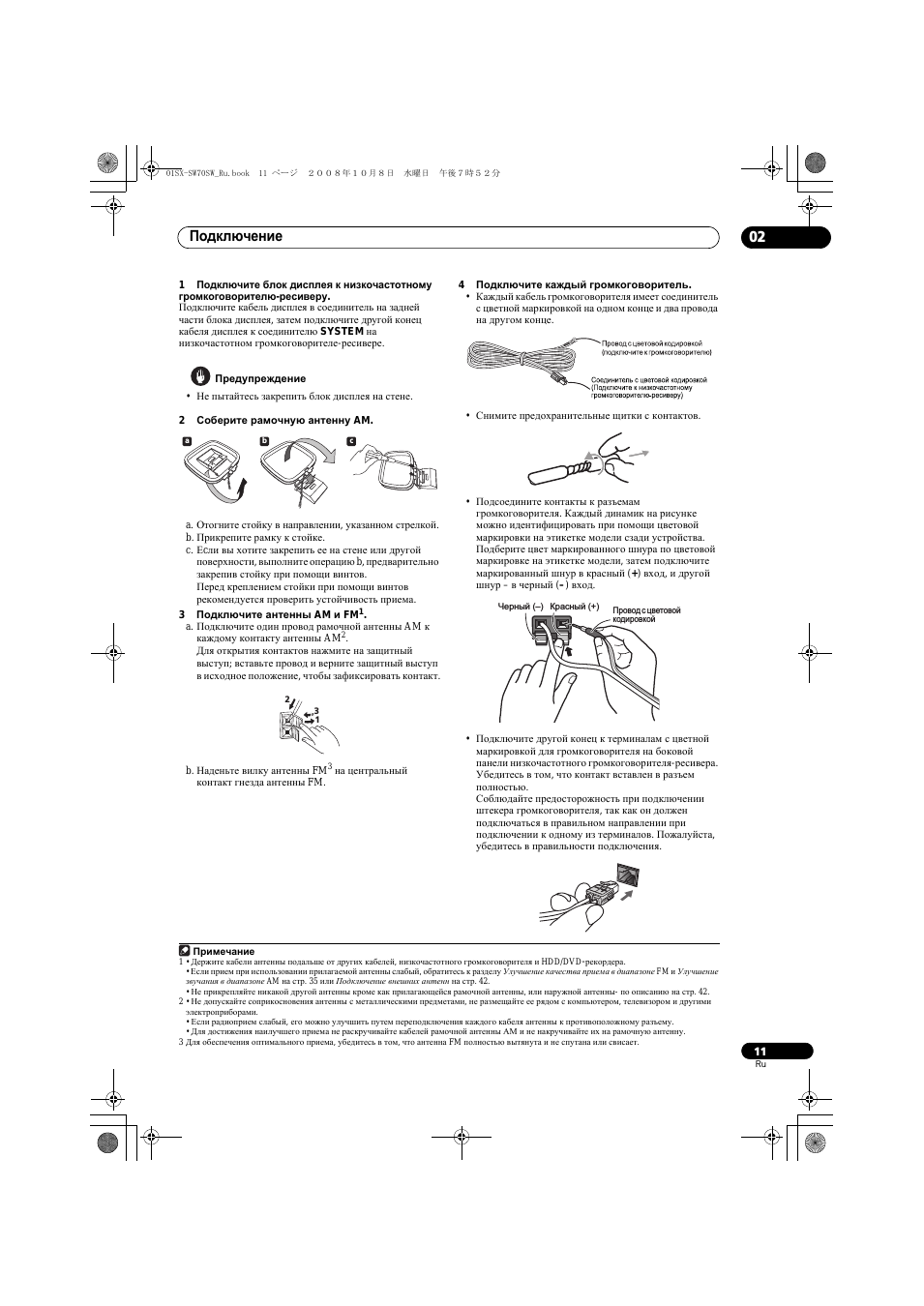

Подключение 02

Подключение

02

11

Ru

1

Подключите блок дисплея к низкочастотному

громкоговорителю-ресиверу.

Подключите кабель дисплея в соединитель на задней
части блока дисплея, затем подключите другой конец
кабеля дисплея к соединителю SYSTEM на
низкочастотном громкоговорителе-ресивере.

Предупреждение

• Не пытайтесь закрепить блок дисплея на стене.

2

Соберите рамочную антенну AM.

a. Отогните стойку в направлении, указанном стрелкой.
b. Прикрепите рамку к стойке.
c. Еcли вы хотите закрепить ее на стене или другой

поверхности, выполните операцию b, предварительно
закрепив стойку при помощи винтов.
Перед креплением стойки при помощи винтов
рекомендуется проверить устойчивость приема.

3

Подключите антенны AM и FM

1

.

a. Подключите один провод рамочной антенны AM к

каждому контакту антенны AM

2

.

Для открытия контактов нажмите на защитный
выступ; вставьте провод и верните защитный выступ
в исходное положение, чтобы зафиксировать контакт.

b. Наденьте вилку антенны FM

3

на центральный

контакт гнезда антенны FM.

4

Подключите каждый громкоговоритель.

• Каждый кабель громкоговорителя имеет соединитель

с цветной маркировкой на одном конце и два провода
на другом конце.

• Снимите предохранительные щитки с контактов.

• Подсоедините контакты к разъемам

громкоговорителя. Каждый динамик на рисунке
можно идентифицировать при помощи цветовой
маркировки на этикетке модели сзади устройства.
Подберите цвет маркированного шнура по цветовой
маркировке на этикетке модели, затем подключите
маркированный шнур в красный (+) вход, и другой
шнур – в черный (–) вход.

• Подключите другой конец к терминалам с цветной

маркировкой для громкоговорителя на боковой
панели низкочастотного громкоговорителя-ресивера.
Убедитесь в том, что контакт вставлен в разъем
полностью.
Соблюдайте предосторожность при подключении
штекера громкоговорителя, так как он должен
подключаться в правильном направлении при
подключении к одному из терминалов. Пожалуйста,
убедитесь в правильности подключения.

Примечание

1 • Держите кабели антенны подальше от других кабелей, низкочастотного громкоговорителя и HDD/DVD

-

рекордера.

• Если прием при использовании прилагаемой антенны слабый, обратитесь к разделу Улучшение качества приема в диапазоне FM и Улучшение
звучания в диапазоне AM на стр. 35 или Подключение внешних антенн на стр. 42.
• Не прикрепляйте никакой другой антенны кроме как прилагающейся рамочной антенны, или наружной антенны- по описанию на стр. 42.

2 • Не допускайте соприкосновения антенны с металлическими предметами, не размещайте ее рядом с компьютером, телевизором и другими

электроприборами.
• Если радиоприем слабый, его можно улучшить путем переподключения каждого кабеля антенны к противоположному разъему.
• Для достижения наилучшего приема не раскручивайте кабелей рамочной антенны АМ и не накручивайте их на рамочную антенну.

3 Для обеспечения оптимального приема, убедитесь в том, что антенна FM полностью вытянута и не спутана или свисает.

a

b

c

1

2

3

Черный (–) Красный (+)

Провод с цветовой

кодировкой

01SX-SW70SW_Ru.book 11 ページ ２００８年１０月８日　水曜日　午後７時５２分

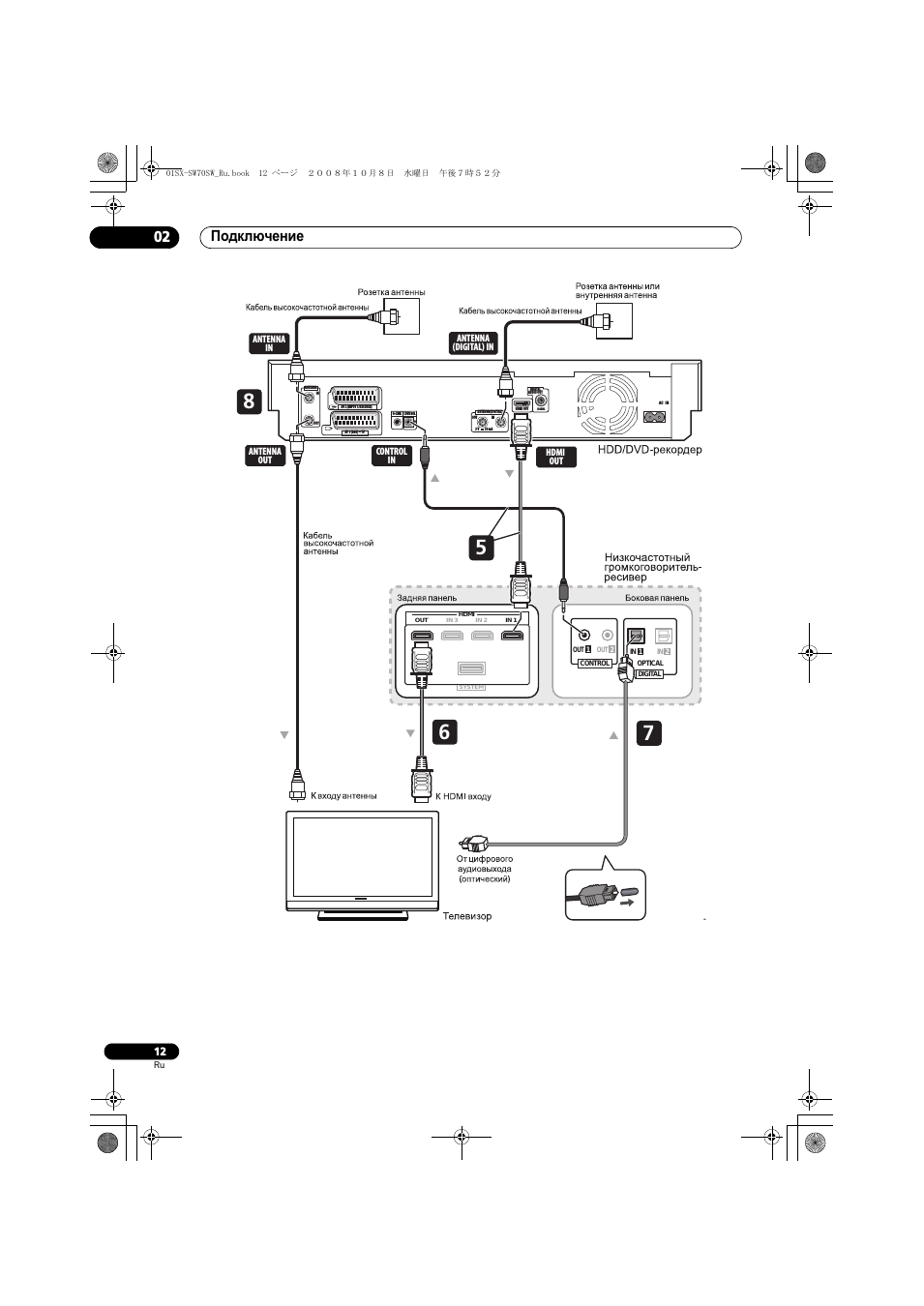

Подключение

02

12

Ru

-

AC IN

DIGITAL

AUDIO OUT

COAXIAL

HDMI OUT

ANTENNA(DIGITAL)

IN

OUT

5 V

30 mA

CONTROL

G-LINK

IN

AV 1 (RGB) – TV

AV 2 (INPUT 1/DECODER)

ANTENNA

IN

OUT

HDMI

OUT

IN 3

SYSTEM

IN 2

IN 1

OPTICAL

IN

1

IN

2

OUT

1

OUT

2

DIGITAL

CONTROL

7

6

8

5

ANTENNA

OUT

CONTROL

IN

HDMI

OUT

ANTENNA

IN

ANTENNA

(DIGITAL) IN

01SX-SW70SW_Ru.book 12 ページ ２００８年１０月８日　水曜日　午後７時５２分

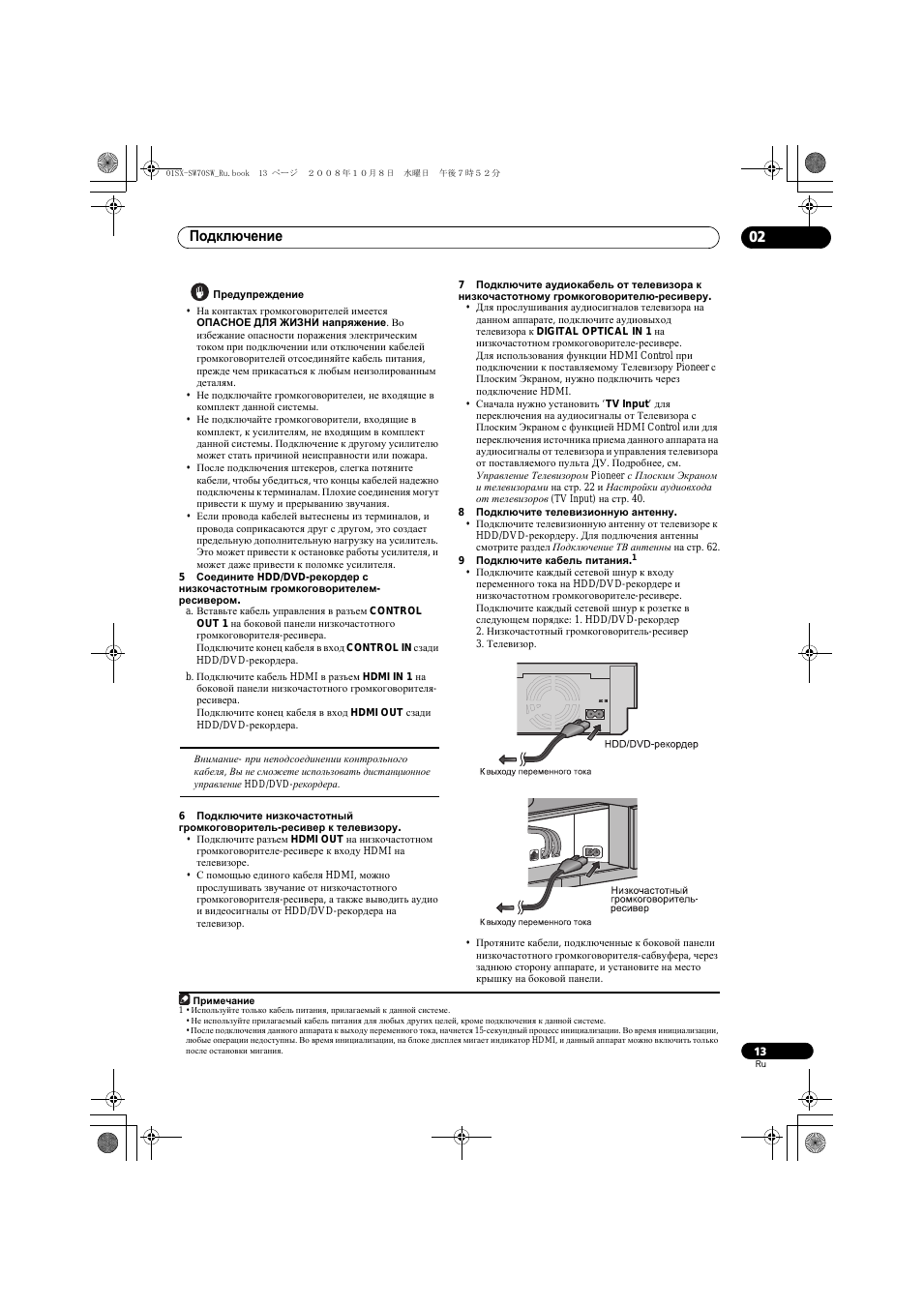

Подключение

02

13

Ru

Предупреждение

• На контактах громкоговорителей имеется

ОПАСНОЕ ДЛЯ ЖИЗНИ напряжение. Во
избежание опасности поражения электрическим
током при подключении или отключении кабелей
громкоговорителей отсоединяйте кабель питания,
прежде чем прикасаться к любым неизолированным
деталям.

• Не подключайте громкоговорителеи, не входящие в

комплект данной системы.

• Не подключайте громкоговорители, входящие в

комплект, к усилителям, не входящим в комплект
данной системы. Подключение к другому усилителю
может стать причиной неисправности или пожара.

• После подключения штекеров, слегка потяните

кабели, чтобы убедиться, что концы кабелей надежно
подключены к терминалам. Плохие соединения могут
привести к шуму и прерыванию звучания.

• Если провода кабелей вытеснены из терминалов, и

провода соприкасаются друг с другом, это создает
предельную дополнительную нагрузку на усилитель.
Это может привести к остановке работы усилителя, и
может даже привести к поломке усилителя.

5

Соедините HDD/DVD-рекордер с

низкочастотным громкоговорителем-

ресивером.

a. Вставьте кабель управления в разъем CONTROL

OUT 1 на боковой панели низкочастотного
громкоговорителя-ресивера.
Подключите конец кабеля в вход CONTROL IN сзади
HDD/DVD-рекордера.

b. Подключите кабель HDMI в разъем HDMI IN 1 на

боковой панели низкочастотного громкоговорителя-
ресивера.
Подключите конец кабеля в вход HDMI OUT сзади
HDD/DVD-рекордера.

6

Подключите низкочастотный

громкоговоритель-ресивер к телевизору.

• Подключите разъем HDMI OUT на низкочастотном

громкоговорителе-ресивере к входу HDMI на
телевизоре.

• С помощью единого кабеля HDMI, можно

прослушивать звучание от низкочастотного
громкоговорителя-ресивера, а также выводить аудио
и видеосигналы от HDD/DVD-рекордера на
телевизор.

7

Подключите аудиокабель от телевизора к

низкочастотному громкоговорителю-ресиверу.

• Для прослушивания аудиосигналов телевизора на

данном аппарате, подключите аудиовыход
телевизора к DIGITAL OPTICAL IN 1 на
низкочастотном громкоговорителе-ресивере.
Для использования функции HDMI Control при
подключении к поставляемому Телевизору Pioneer с
Плоским Экраном, нужно подключить через
подключение HDMI.

• Сначала нужно установить ‘TV Input’ для

переключения на аудиосигналы от Телевизора с
Плоским Экраном с функцией HDMI Control или для
переключения источника приема данного аппарата на
аудиосигналы от телевизора и управления телевизора
от поставляемого пульта ДУ. Подробнее, см.
Управление Телевизором Pioneer с Плоским Экраном
и телевизорами на стр. 22 и Настройки аудиовхода
от телевизоров (TV Input) на стр. 40.

8

Подключите телевизионную антенну.

• Подключите телевизионную антенну от телевизоре к

HDD/DVD-рекордеру. Для подлючения антенны
смотрите раздел Подключение ТВ антенны на стр. 62.

9

Подключите кабель питания.

1

• Подключите каждый сетевой шнур к входу

переменного тока на HDD/DVD-рекордере и
низкочастотном громкоговорителе-ресивере.
Подключите каждый сетевой шнур к розетке в
следующем порядке: 1. HDD/DVD-рекордер
2. Низкочастотный громкоговоритель-ресивер
3. Телевизор.

• Протяните кабели, подключенные к боковой панели

низкочастотного громкоговорителя-сабвуфера, через
заднюю сторону аппарате, и установите на место
крышку на боковой панели.

Внимание- при неподсоединении контрольного
кабеля, Вы не сможете использовать дистанционное
управление HDD/DVD-рекордера.

Примечание

1 • Используйте только кабель питания, прилагаемый к данной системе.

• Не используйте прилагаемый кабель питания для любых других целей, кроме подключения к данной системе.
• После подключения данного аппарата к выходу переменного тока, начнется 15-секундный процесс инициализации. Во время инициализации,
любые операции недоступны. Во время инициализации, на блоке дисплея мигает индикатор HDMI, и данный аппарат можно включить только
после остановки мигания.

AC IN

01SX-SW70SW_Ru.book 13 ページ ２００８年１０月８日　水曜日　午後７時５２分

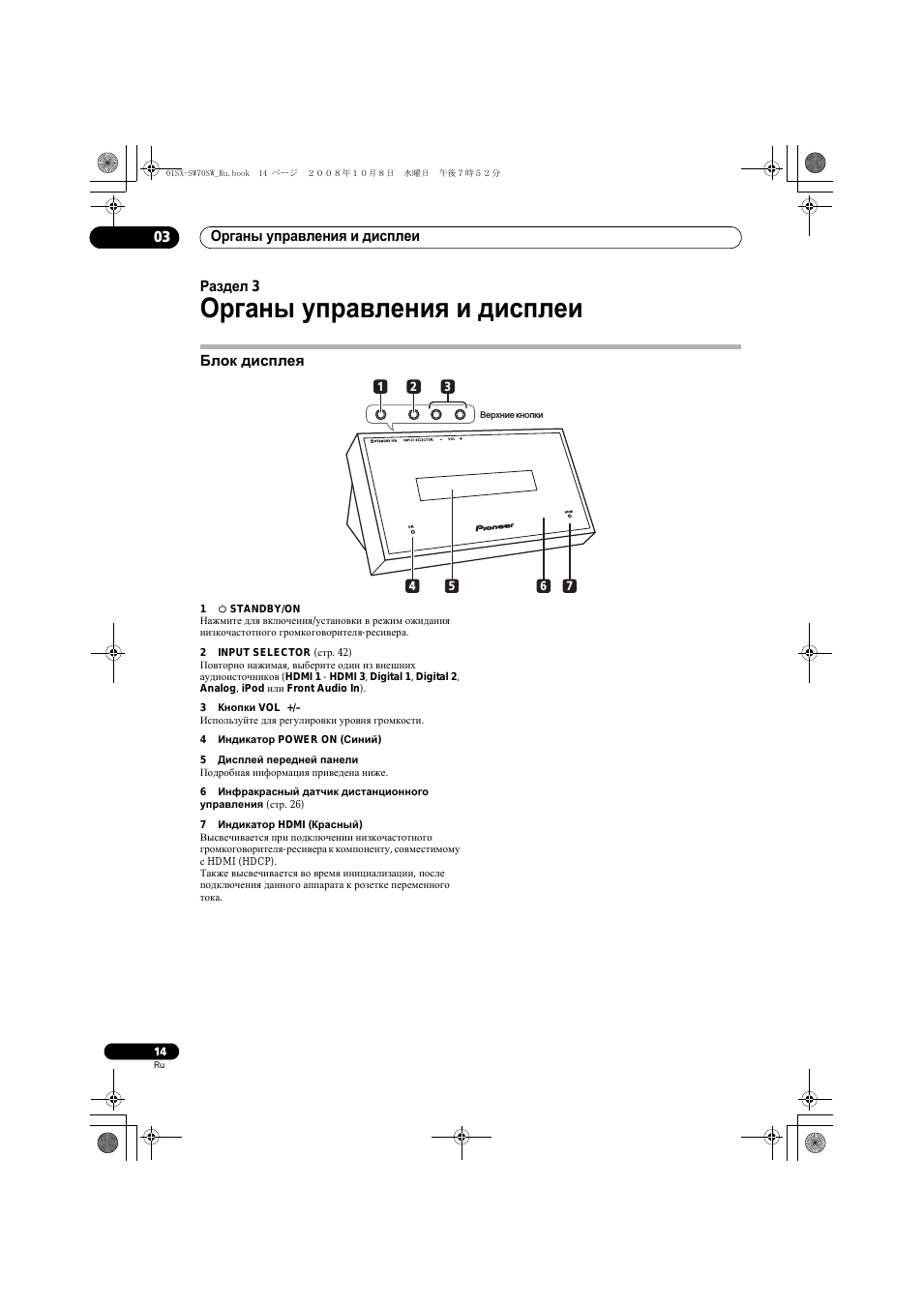

Органы управления и дисплеи

03

14

Ru

Раздел 3

Органы управления и дисплеи

Блок дисплея

1

 STANDBY/ON

Нажмите для включения/установки в режим ожидания
низкочастотного громкоговорителя-ресивера.

2

INPUT SELECTOR (стр. 42)

Повторно нажимая, выберите один из внешних
аудиоисточников (HDMI 1 - HDMI 3, Digital 1, Digital 2,
Analog, iPod или Front Audio In).

3

Кнопки VOL +/–

Используйте для регулировки уровня громкости.

4

Индикатор POWER ON (Синий)

5

Дисплей передней панели

Подробная информация приведена ниже.

6

Инфракрасный датчик дистанционного

управления (стр. 26)

7

Индикатор HDMI (Красный)

Высвечивается при подключении низкочастотного
громкоговорителя-ресивера к компоненту, совместимому
с HDMI (HDCP).
Также высвечивается во время инициализации, после
подключения данного аппарата к розетке переменного
тока.

Верхние кнопки

1

2

3

4

7

5

6

01SX-SW70SW_Ru.book 14 ページ ２００８年１０月８日　水曜日　午後７時５２分

Органы управления и дисплеи

03

15

Ru

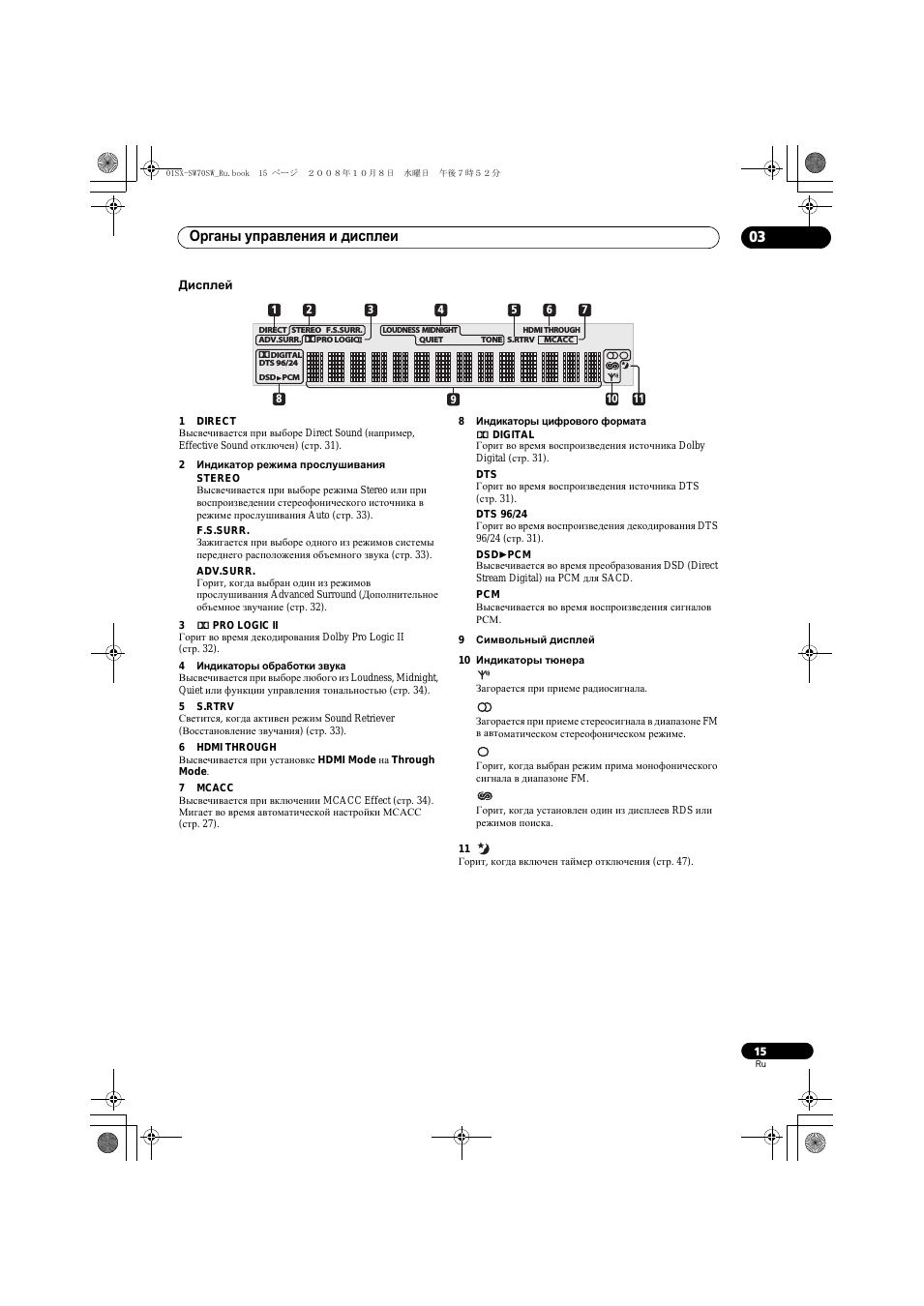

Дисплей

1

DIRECT

Высвечивается при выборе Direct Sound (например,
Effective Sound отключен) (стр. 31).

2

Индикатор режима прослушивания
STEREO

Высвечивается при выборе режима Stereo или при
воспроизведении стереофонического источника в
режиме прослушивания Auto (стр. 33).

F.S.SURR.

Зажигается при выборе одного из режимов системы
переднего расположения объемного звука (стр. 33).

ADV.SURR.

Горит, когда выбран один из режимов
прослушивания Advanced Surround (Дополнительное
объемное звучание (стр. 32).

3

2 PRO LOGIC II

Горит во время декодирования Dolby Pro Logic II
(стр. 32).

4

Индикаторы обработки звука

Высвечивается при выборе любого из Loudness, Midnight,
Quiet или функции управления тональностью (стр. 34).

5

S.RTRV

Светится, когда активен режим Sound Retriever
(Восстановление звучания) (стр. 33).

6

HDMI THROUGH

Высвечивается при установке HDMI Mode на Through
Mode.

7

MCACC

Высвечивается при включении MCACC Effect (стр. 34).
Мигает во время автоматической настройки МСАСС
(стр. 27).

8

Индикаторы цифрового формата
2 DIGITAL

Горит во время воспроизведения источника Dolby
Digital (стр. 31).

DTS

Горит во время воспроизведения источника DTS
(стр. 31).

DTS 96/24

Горит во время воспроизведения декодирования DTS
96/24 (стр. 31).

DSD

PCM

Высвечивается во время преобразования DSD (Direct
Stream Digital) на PCM для SACD.

PCM
Высвечивается во время воспроизведения сигналов
РСМ.

9

Символьный дисплей

10

Индикаторы тюнера

Загорается при приеме радиосигнала.

Загорается при приеме стереосигнала в диапазоне FM
в автоматическом стереофоническом режиме.

Горит, когда выбран режим прима монофонического
сигнала в диапазоне FM.

Горит, когда установлен один из дисплеев RDS или
режимов поиска.

11
Горит, когда включен таймер отключения (стр. 47).

2

DIGITAL

DTS 96/24

DIRECT STEREO F.S.SURR.

LOUDNESS MIDNIGHT

DNR

DIALOG

HDMI THROUGH

QUIET TONE S.RTRV MCACC

ADV.SURR.

2

PRO LOGIC

DSD PCM

9

2

1

4

6

5

8

10

11

3

7

01SX-SW70SW_Ru.book 15 ページ ２００８年１０月８日　水曜日　午後７時５２分

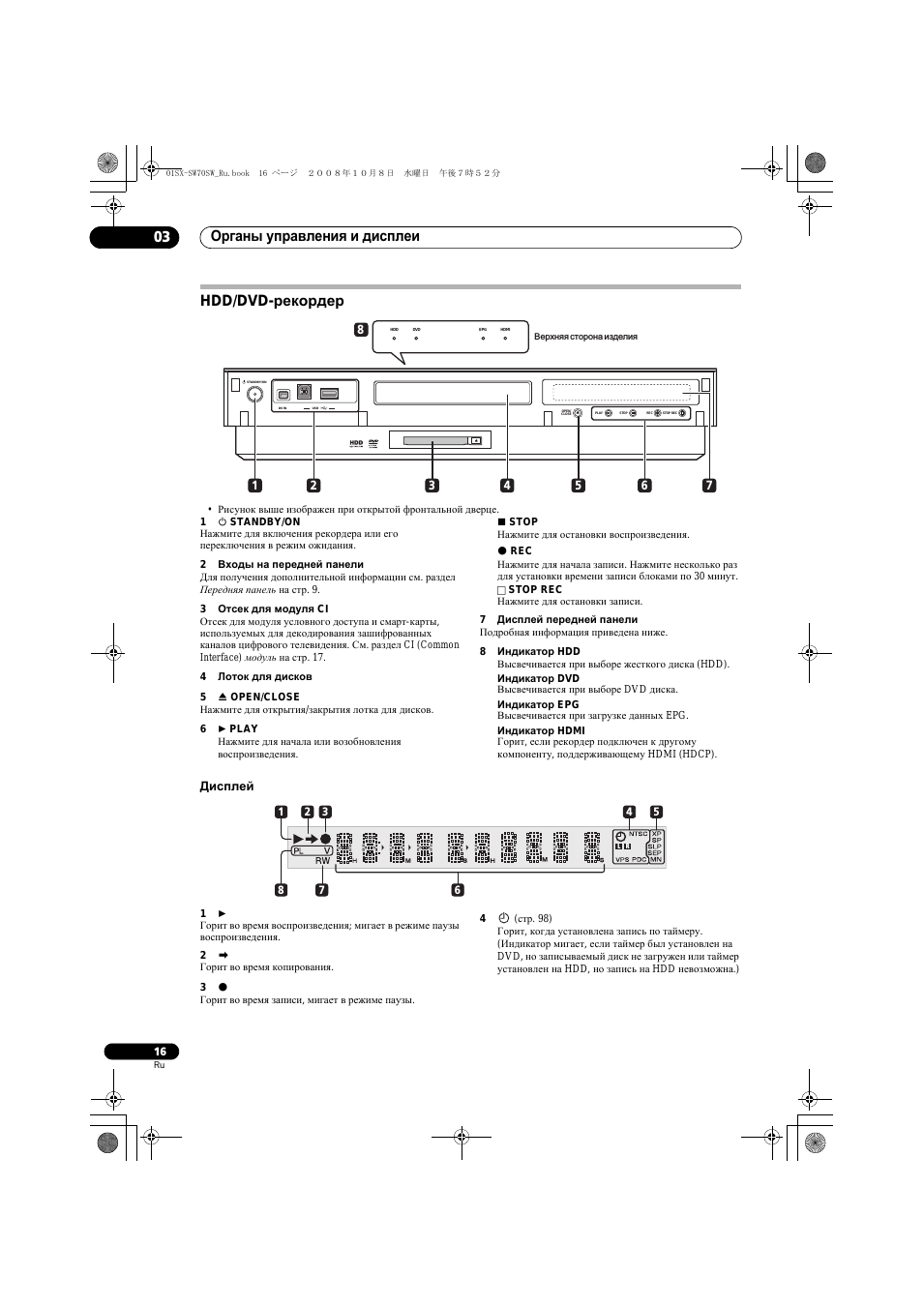

Органы управления и дисплеи

03

16

Ru

HDD/DVD-

рекордер

• Рисунок выше изображен при открытой фронтальной дверце.

1

 STANDBY/ON

Нажмите для включения рекордера или его
переключения в режим ожидания.

2

Входы на передней панели

Для получения дополнительной информации см. раздел
Передняя панель на стр. 9.

3

Отсек для модуля CI

Отсек для модуля условного доступа и смарт-карты,
используемых для декодирования зашифрованных

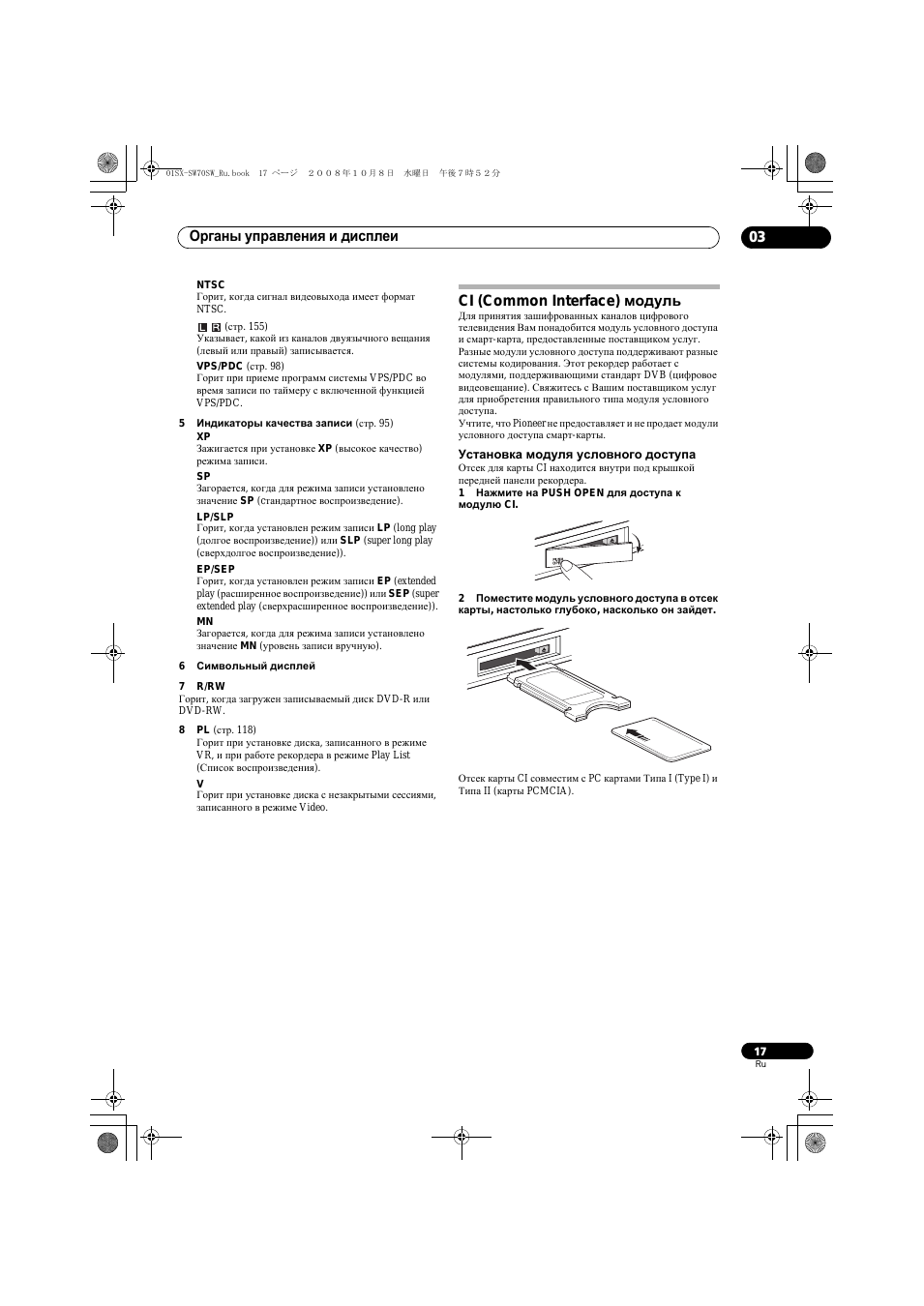

каналов цифрового телевидения. См. раздел CI (Common
Interface) модуль на стр. 17.

4

Лоток для дисков

5

 OPEN/CLOSE

Нажмите для открытия/закрытия лотка для дисков.

6

 PLAY
Нажмите для начала или возобновления
воспроизведения.

 STOP
Нажмите для остановки воспроизведения.
 REC
Нажмите для начала записи. Нажмите несколько раз

для установки времени записи блоками по 30 минут.

F

STOP REC

Нажмите для остановки записи.

7

Дисплей передней панели

Подробная информация приведена ниже.

8

Индикатор HDD
Высвечивается при выборе жесткого диска (HDD).
Индикатор DVD

Высвечивается при выборе DVD диска.
Индикатор EPG

Высвечивается при загрузке данных EPG.
Индикатор HDMI

Горит, если рекордер подключен к другому
компоненту, поддерживающему HDMI (HDCP).

Дисплей

1



Горит во время воспроизведения; мигает в режиме паузы
воспроизведения.

2



Горит во время копирования.

3



Горит во время записи, мигает в режиме паузы.

4

(стр. 98)

Горит, когда установлена запись по таймеру.
(Индикатор мигает, если таймер был установлен на
DVD, но записываемый диск не загружен или таймер
установлен на HDD, но запись на HDD невозможна.)

HDD

DVD

EPG

HDMI

STOP REC

PLAY

OPEN/

CLOSE

STOP

REC

USB

DV IN

STANDBY/ON

1

2

3

4

6

5

7

8

Верхняя сторона изделия

R

L

1

8

7

6

2

3

4

5

01SX-SW70SW_Ru.book 16 ページ ２００８年１０月８日　水曜日　午後７時５２分

Органы управления и дисплеи

03

17

Ru

NTSC

Горит, когда сигнал видеовыхода имеет формат
NTSC.

(стр. 155)

Указывает, какой из каналов двуязычного вещания
(левый или правый) записывается.

VPS/PDC (стр. 98)

Горит при приеме программ системы VPS/PDC во
время записи по таймеру с включенной функцией
VPS/PDC.

5

Индикаторы качества записи (стр. 95)
XP

Зажигается при установке XP (высокое качество)
режима записи.

SP

Загорается, когда для режима записи установлено
значение SP (cтандартное воспроизведение).

LP/SLP

Горит, когда установлен режим записи LP (long play
(долгое воспроизведение)) или SLP (super long play
(сверхдолгое воспроизведение)).

EP/SEP

Горит, когда установлен режим записи EP (extended
play (расширенное воспроизведение)) или SEP (super
extended play (сверхрасширенное воспроизведение)).

MN

Загорается, когда для режима записи установлено
значение MN (уровень записи вручную).

6

Символьный дисплей

7

R/RW

Горит, когда загружен записываемый диск DVD-R или
DVD-RW.

8

PL (стр. 118)
Горит при установке диска, записанного в режиме
VR, и при работе рекордера в режиме Play List
(Список воспроизведения).

V

Горит при установке диска с незакрытыми сессиями,
записанного в режиме Video.

CI (Common Interface)

модуль

Для принятия зашифрованных каналов цифрового
телевидения Вам понадобится модуль условного доступа
и смарт-карта, предоставленные поставщиком услуг.
Разные модули условного доступа поддерживают разные
системы кодирования. Этот рекордер работает с
модулями, поддерживающими стандарт DVB (цифровое
видеовещание). Свяжитесь с Вашим поставщиком услуг
для приобретения правильного типа модуля условного
доступа.
Учтите, что Pioneer не предоставляет и не продает модули
условного доступа смарт-карты.

Установка модуля условного доступа

Отсек для карты CI находится внутри под крышкой
передней панели рекордера.
1

Нажмите на PUSH OPEN для доступа к

модулю CI.

2

Поместите модуль условного доступа в отсек

карты, настолько глубоко, насколько он зайдет.

Отсек карты CI совместим с PC картами Типа I (Type I) и
Типа II (карты PCMCIA).

01SX-SW70SW_Ru.book 17 ページ ２００８年１０月８日　水曜日　午後７時５２分

Органы управления и дисплеи

03

18

Ru

Пульт дистанционного управления

• Подробнее об использовании пульте ДУ, см. Использование пульта дистанционного управления на стр. 29.

Управление низкочастотным

громкоговорителем-ресивером

В данном резделе описано управление низкочастотного
громкоговорителя-ресивера от пульта ДУ. Помните, что
управление меняется при выборе функции приема для
отдельных подключенных устройств, как HDD/DVD-
рекордер.

1

SYSTEM ON

Включает низкочастотный громкоговоритель-ресивер и
HDD/DVD-рекордер.

2

SYSTEM OFF

Отключает низкочастотный громкоговоритель-ресивер и
HDD/DVD-рекордер (Режим ожидания).

3

TV INPUT
Выберите источник приема телевизора.

 TV
Включает/устанавливает в режим ожидания телевизор.

4

Кнопки INPUT SELECT

Переключают функцию приема для низкочастотного
громкоговорителя-ресивера. Также потребуется нажать
одну из данных кнопок при управлении другим
подключенным компонентом от данного пульта ДУ.

DVR (HDMI 1)
Переключает функцию приема на поставляемый
HDD/DVD-рекордер (DVR), подключенный к HDMI 1.
Пульт ДУ переключается на режим управления HDD/
DVD-рекордером.

BD (HDMI 2)
Переключает функцию приема на проигрыватель Blu-
ray дисков (BD), подключенный к HDMI 2 (при
подключении отдельно продающегося
проигрывателя Blu-ray дисков Pioneer).
Пульт ДУ переключается на режим управления
проигрывателем Blu-ray дисков.
Питание проигрывателя Blu-ray дисков можно
включать и устанавливать в режим ожидания с
помощью кнопки  ниже.

DVD (HDMI 3)
Переключает функцию приема на проигрыватель DVD
(DVD), подключенный к HDMI 3 (при подключении
отдельно продающегося проигрывателя DVD
производства Pioneer).
Пульт ДУ переключается на режим управления
проигрывателем DVD.
Питание проигрывателя DVD можно включать и
устанавливать в режим ожидания с помощью кнопки
 ниже.

TV
Переключает на функцию приема, выбранной для
настройки TV Input (стр. 40).

FM/AM
Переключает диапазоны FM и AM (стр. 35).

5

ЖК сенсорный экран

Отображает кнопки, используемые для управления
внешними компонентами, например, низкочастотным
громкоговорителем-ресивером (SYSTEM), HDD/DVD-
рекордером (HDD/DVR), Телевизором с Плоским
Экраном (PDP), проигрывателем Blu-ray дисков (BD) и
проигрывателем DVD (DVD). В верхней части экрана
пульта ДУ отображается текущий режим управления.
Хотя ЖК сенсорный экран отключается, если в течение
некоторого времени не производилась никакая операция,
он отображается при прикосновении к экрану или при
нажатии кнопки на пульте ДУ.

6

Кнопка другого компонента

Используйте для управления HDD/DVD-рекордером или
другим подключенным компонентом.

ON

SYSTEM

INPUT

SELECT

OFF

HDMI 1

HDMI 2

HDMI 3

DVR

BD

DVD

INPUT

TV

FM / AM

TV

TOP MENU

DISC

NAVIGATOR

HOME
MENU

DISPLAY

LIGHT

TOOLS

MENU

PAGE

RETURN

VOL

SYSTEM

SYSTEM

CONTROL

MUTE

GUIDE

TV

VOL

INFO

SETUP







SYSTEM

SURR

GENRE

SLEEP

EXIT

MCACC

SOUND

DIRECT

ADV.

SURR

TEST

TONE

SOUND

RTRV

LINE

F.S.

SURR

5

9

11

12

8

4

10

7

13

14

1

3

2

6

6

15

16

17

19

18

20

21

22

23

24

01SX-SW70SW_Ru.book 18 ページ ２００８年１０月８日　水曜日　午後７時５２分

Органы управления и дисплеи

03

19

Ru

7

LIGHT

Подсветка ЖК сенсорного экрана включается и
отключается каждый раз при нажатии кнопки.
Подсветка автоматически отключается через 30 секунд.
При отключении нажатием кнопки, дисплей отключается
через одну минуту.

8

/// (курсорные кнопки) и ENTER

Используется для управления функциями ресивера.

9

SETUP

Используйте для доступа к системе меню настройки
объемного звучания, тюнера и т.д. (стр. 35, 37, 44, 47).

10 RETURN
Используйте для отмены настроек.

11 TV VOL +/–
Используйте для регулировки уровня громкости
телевизора.

12 SYSTEM VOL +/–
Используйте для регулировки уровня громкости
низкочастотного громкоговорителя-ресивера.

13 MUTE
Приглушает звучание или возобновляет звучание, если
оно было приглушено (звучание возобновляется также
при регулировке уровня громкости).

14 SYSTEM CONTROL
Используйте для переключения на режим управления
низкочастотным громкоговорителем-ресивером
(SYSTEM), когда данный аппарат установлен на дру

гие

режимы управления. Снова нажмите для возврата на
предыдущий режим управления.

ЖК сенсорный экран

15 SURR

Используйте для выбора режима объемного звучания
(стр. 31).

ADV.SURR
Используйте для переключения аудионастройки
оригинального режима Advanced Surround от Pioneer
(стр. 32).

F.S.SURR
Используйте для выбора режима Переднего
расположения системы объемного звука (стр. 33).

16 GENRE
Используйте для прослушивания звучания в режиме
Genre Sync (стр. 33).
(Данная кнопка отображается только при отображении
экрана SYSTEM во время управления HDD/DVD-
рекордером.)

17 SOUND RTRV
Нажмите для восстановления качества звучания диска
CD для сжатых аудиоисточников (стр. 33).

18 DIRECT
Используйте для включения/отключения режима
Effective Sound (стр. 31).

19 LINE
Повторно нажимайте для выбора одной из аудиофункций
низкочастотного громкоговорителя-ресивера (Digital 1,
Digital 2, Analog, iPod или Front Audio In) (стр. 42).

20 MCACC
Запускает автоматическую настройку MCACC (стр. 27).

21 TEST TONE
Используйте для вывода тестового сигнала (для
настройки громкоговорителя) (стр. 39).

22 SOUND
Нажмите для перехода в меню звука, в котором можно
регулировать низкие и высокие частоты и т.д.

23 SLEEP
Используйте для установки таймера отключения
(стр. 47).

24 EXIT
Отмена настроек и выход из экрана SYSTEM.

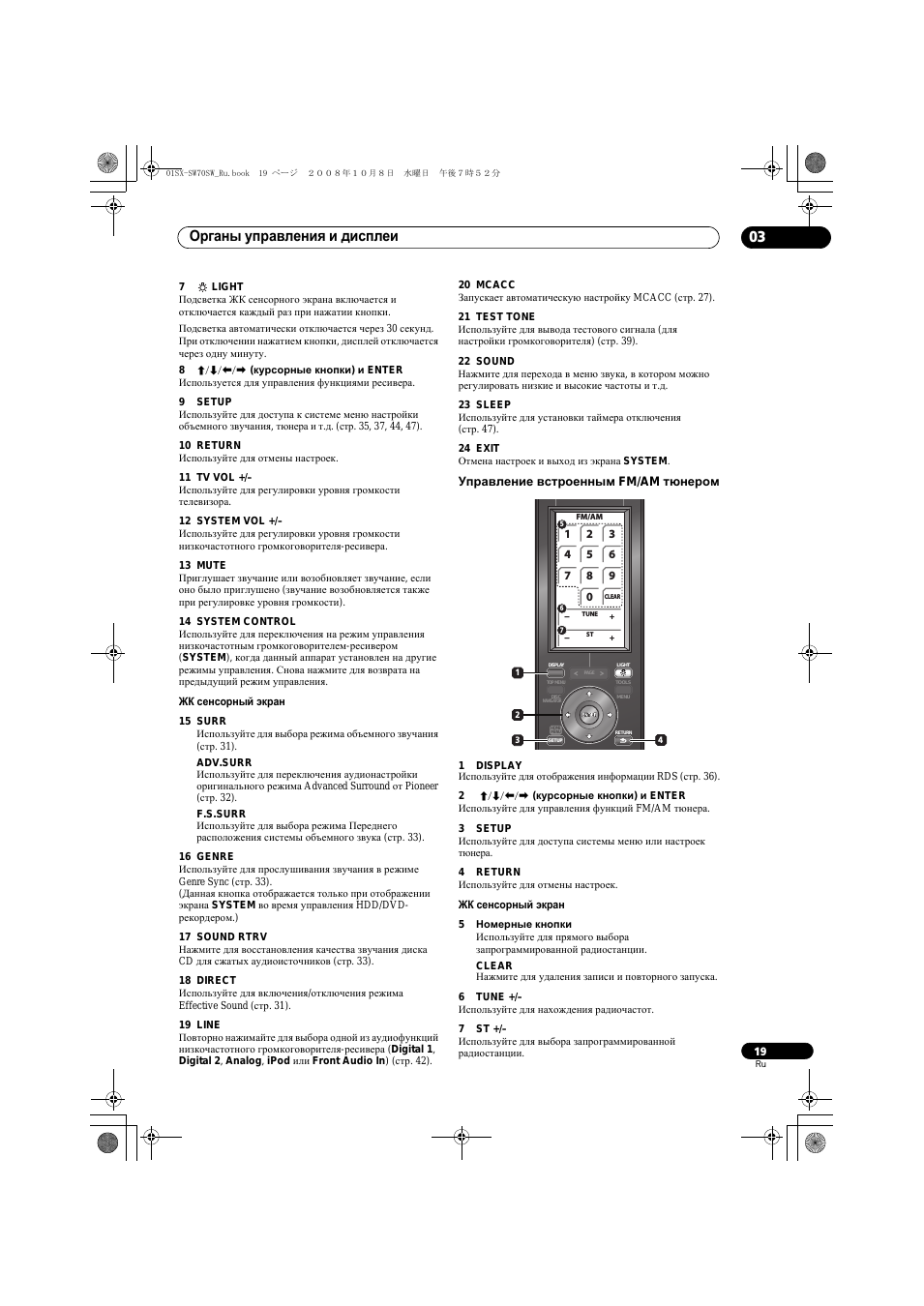

Управление встроенным FM/AM тюнером

1

DISPLAY

Используйте для отображения информации RDS (стр. 36).

2

/// (курсорные кнопки) и ENTER

Используйте для управления функций FM/AM тюнера.

3

SETUP

Используйте для доступа системы меню или настроек
тюнера.

4

RETURN

Используйте для отмены настроек.

ЖК сенсорный экран

5

Номерные кнопки
Используйте для прямого выбора
запрограммированной радиостанции.

CLEAR

Нажмите для удаления записи и повторного запуска.

6

TUNE +/–

Используйте для нахождения радиочастот.

7

ST +/–

Используйте для выбора запрограммированной
радиостанции.

TOP MENU

DISC

NAVIGATOR

HOME
MENU

DISPLAY

LIGHT

TOOLS

MENU

PAGE

RETURN

SETUP

FM/AM

-

+

TUNE

-

+

ST

CLEAR

1

2

3

4

5

6

7

8

0

9

5

6

7

3

1

2

4

01SX-SW70SW_Ru.book 19 ページ ２００８年１０月８日　水曜日　午後７時５２分

Органы управления и дисплеи

03

20

Ru

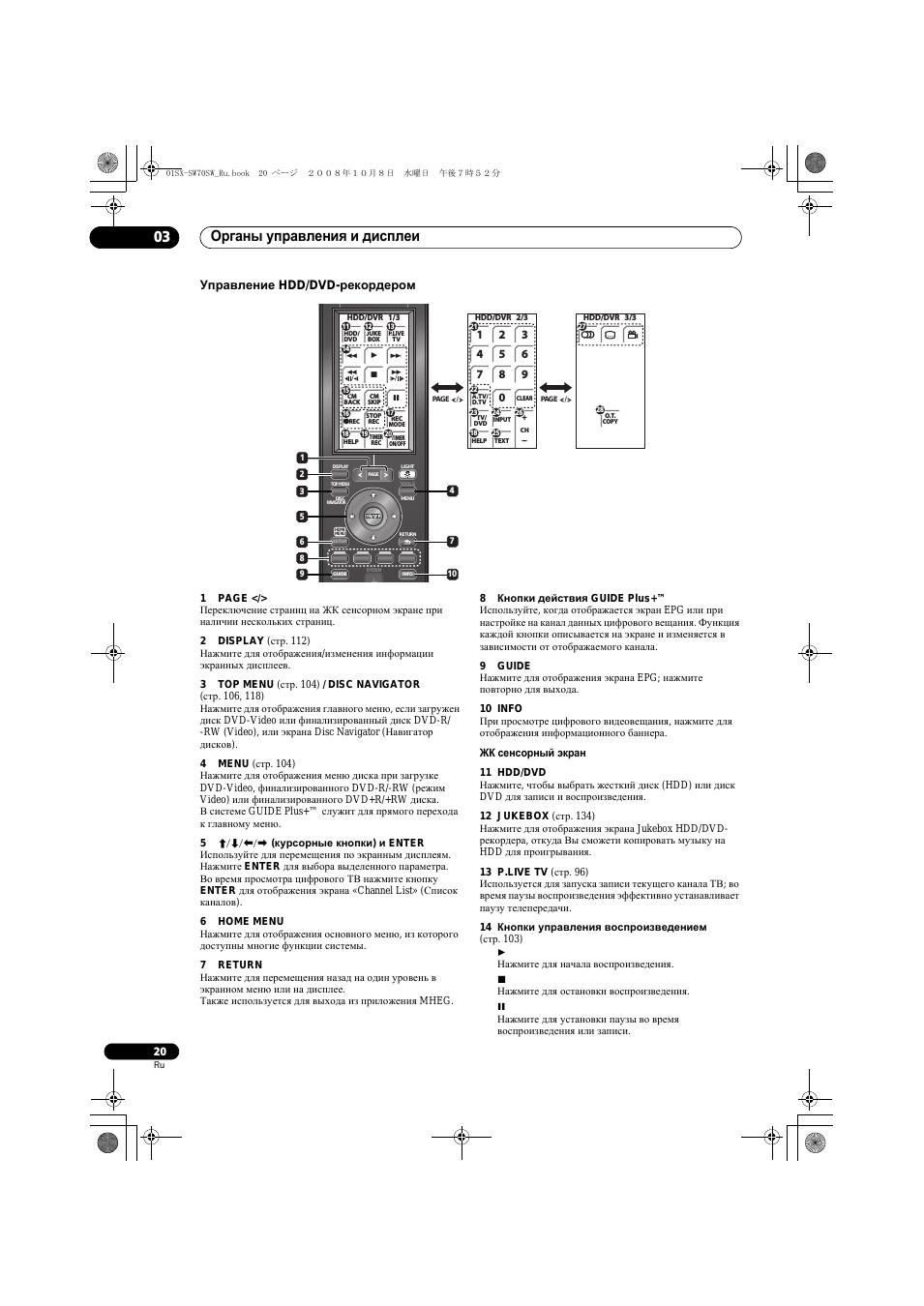

Управление HDD/DVD-рекордером

1

PAGE </>

Переключение страниц на ЖК сенсорном экране при
наличии нескольких страниц.

2

DISPLAY (стр. 112)

Нажмите для отображения/изменения информации
экранных дисплеев.

3

TOP MENU (стр. 104) / DISC NAVIGATOR

(стр. 106, 118)
Нажмите для отображения главного меню, если загружен
диск DVD-Video или финализированный диск DVD-R/
-RW (Video), или экрана Disc Navigator (Навигатор
дисков).

4

MENU (стр. 104)

Нажмите для отображения меню диска при загрузке
DVD-Video, финализированного DVD-R/-RW (режим
Video) или финализированного DVD+R/+RW диска.
В системе GUIDE Plus+™ служит для прямого перехода
к главному меню.

5

/// (курсорные кнопки) и ENTER

Используйте для перемещения по экранным дисплеям.
Нажмите ENTER для выбора выделенного параметра.
Во время просмотра цифрового ТВ нажмите кнопку
ENTER для отображения экрана «Channel List» (Список
каналов).

6

HOME MENU

Нажмите для отображения основного меню, из которого
доступны многие функции системы.

7

RETURN

Нажмите для перемещения назад на один уровень в
экранном меню или на дисплее.
Также используется для выхода из приложения MHEG.

8

Кнопки действия GUIDE Plus+™

Используйте, когда отображается экран EPG или при
настройке на канал данных цифрового вещания. Функция
каждой кнопки описывается на экране и изменяется в
зависимости от отображаемого канала.

9

GUIDE

Нажмите для отображения экрана EPG; нажмите
повторно для выхода.

10 INFO
При просмотре цифрового видеовещания, нажмите для
отображения информационного баннера.

ЖК сенсорный экран

11 HDD/DVD
Нажмите, чтобы выбрать жесткий диск (HDD) или диск
DVD для записи и воспроизведения.

12 JUKEBOX (стр. 134)
Нажмите для отображения экрана Jukebox HDD/DVD-
рекордера, откуда Вы сможети копировать музыку на
HDD для проигрывания.

13 P.LIVE TV (стр. 96)
Используется для запуска записи текущего канала ТВ; во
время паузы воспроизведения эффективно устанавливает
паузу телепередачи.

14

Кнопки управления воспроизведением

(стр. 103)



Нажмите для начала воспроизведения.


Нажмите для остановки воспроизведения.


Нажмите для установки паузы во время
воспроизведения или записи.

HDD/DVR 3/3

O.T.

COPY

HDD/DVR 2/3

HELP

TEXT

INPUT

CLEAR

1

2

3

4

5

6

7

8

0

9

A.TV/

D.TV

TV/

DVD

CH

-

+

PAGE /

PAGE /

21

27

28

22

23

24

18

25

26

TOP MENU

DISC

NAVIGATOR

HOME
MENU

DISPLAY

LIGHT

TOOLS

MENU

PAGE

RETURN

SYSTEM

GUIDE

INFO

SETUP

HDD/DVR 1/3

HELP

REC

JUKE

BOX

TIMER

REC

TIMER

ON/OFF

HDD/
DVD





















P.LIVE

TV

REC

MODE

STOP

REC

CM

BACK

CM

SKIP

11

12

13

14

15

16

18

19

20

17

7

10

4

6

9

2

3

5

1

8

01SX-SW70SW_Ru.book 20 ページ ２００８年１０月８日　水曜日　午後７時５２分
