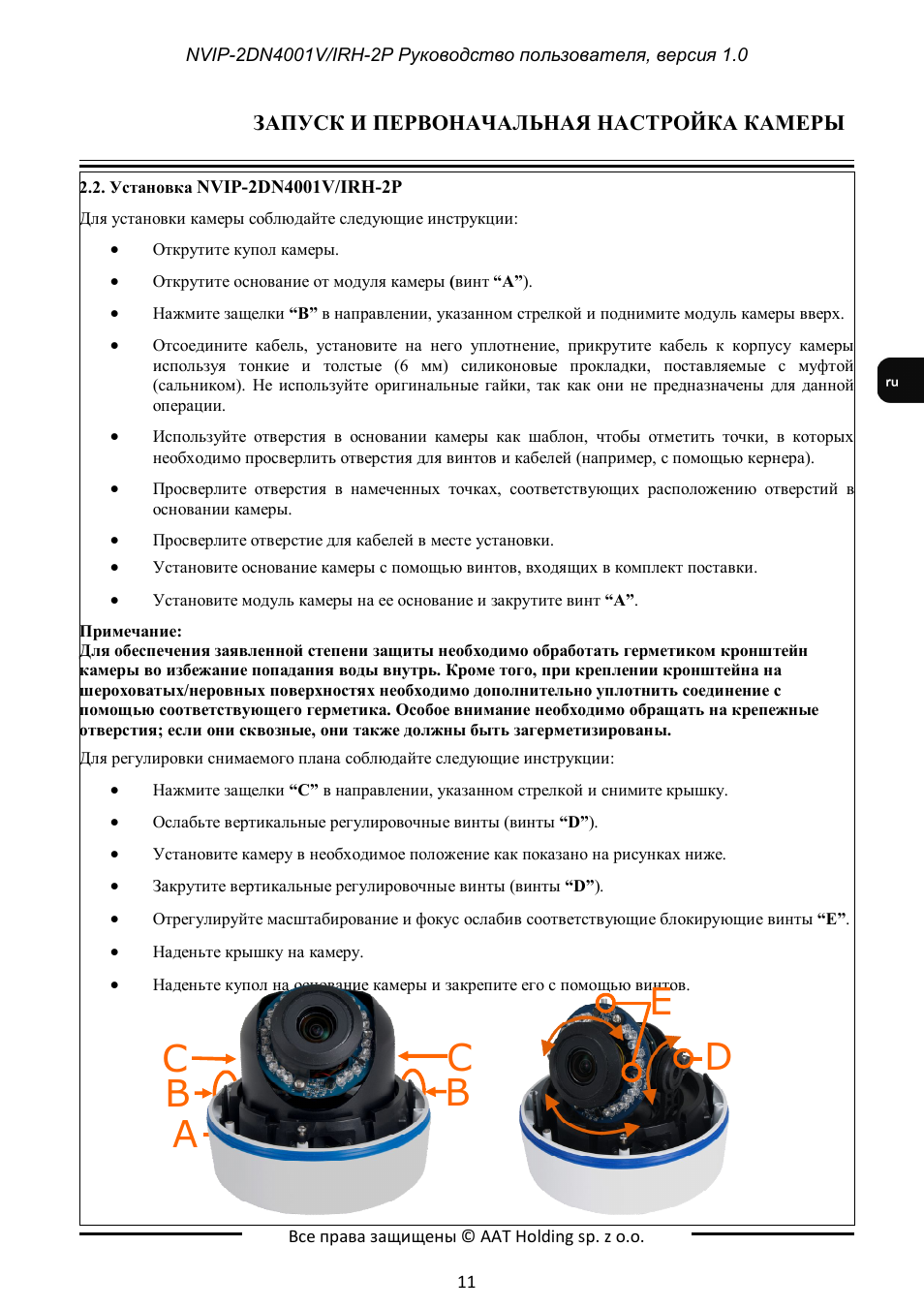

Для установки камеры соблюдайте следующие инструкции:
Открутите купол камеры.
Открутите основание от модуля камеры (винт “A”).
Нажмите защелки “B” в направлении, указанном стрелкой и поднимите модуль камеры вверх.
Отсоедините кабель, установите на него уплотнение, прикрутите кабель к корпусу камеры используя тонкие и толстые (6 мм) силиконовые прокладки, поставляемые с муфтой (сальником). Не используйте оригинальные гайки, так как они не предназначены для данной операции.
Используйте отверстия в основании камеры как шаблон, чтобы отметить точки, в которых необходимо просверлить отверстия для винтов и кабелей (например, с помощью кернера).
Просверлите отверстия в намеченных точках, соответствующих расположению отверстий в основании камеры.
Просверлите отверстие для кабелей в месте установки.
Установите основание камеры с помощью винтов, входящих в комплект поставки.
Установите модуль камеры на ее основание и закрутите винт “A”.
Примечание: Для обеспечения заявленной степени защиты необходимо обработать герметиком кронштейн камеры во избежание попадания воды внутрь. Кроме того, при креплении кронштейна на шероховатых/неровных поверхностях необходимо дополнительно уплотнить соединение с помощью соответствующего герметика. Особое внимание необходимо обращать на крепежные отверстия; если они сквозные, они также должны быть загерметизированы.
Для регулировки снимаемого плана соблюдайте следующие инструкции:
Нажмите защелки “C” в направлении, указанном стрелкой и снимите крышку.

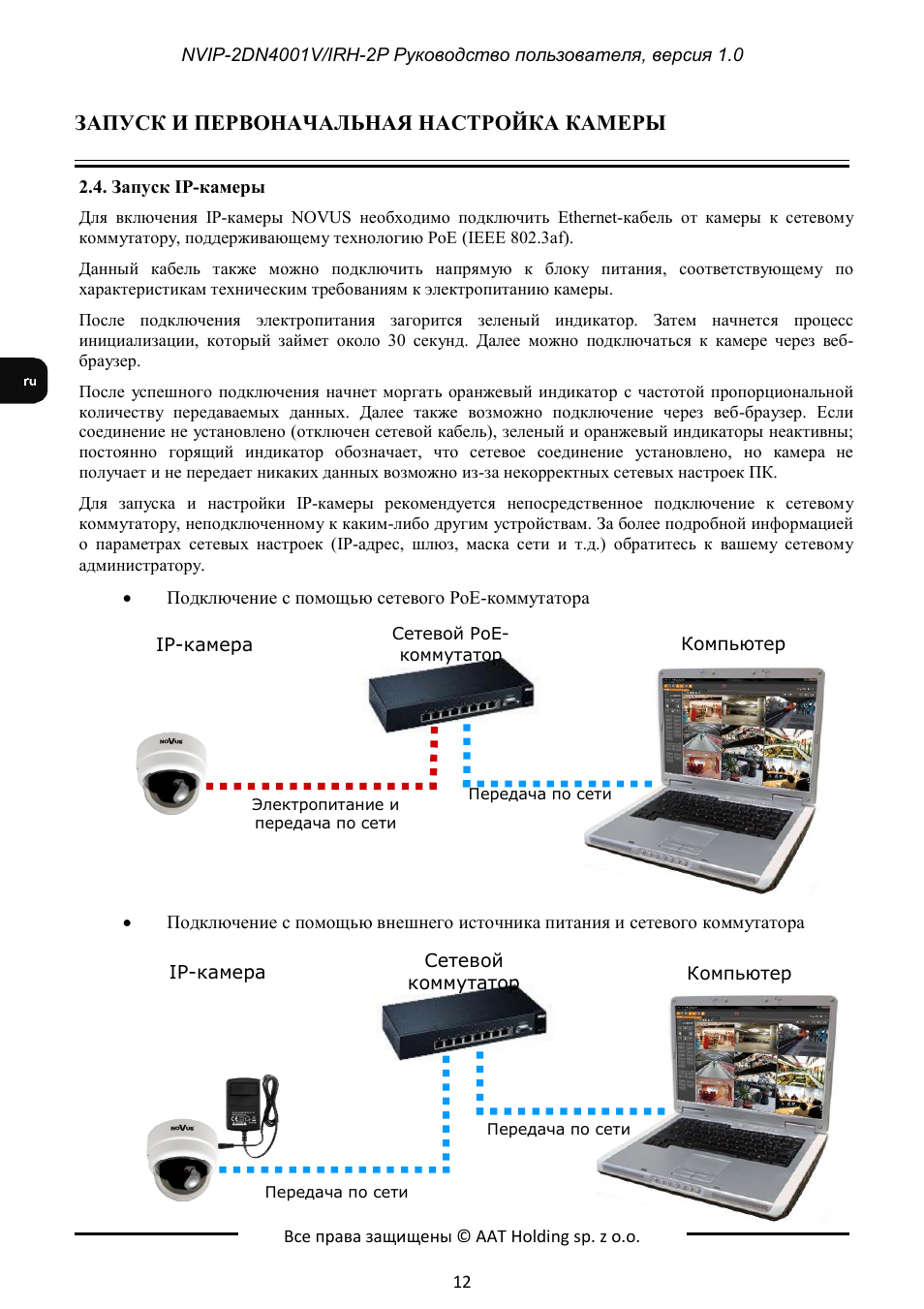

Для включения IP-камеры NOVUS необходимо подключить Ethernet-кабель от камеры к сетевому коммутатору, поддерживающему технологию PoE (IEEE 802.3af).
Данный кабель также можно подключить напрямую к блоку питания, соответствующему по характеристикам техническим требованиям к электропитанию камеры.
После подключения электропитания загорится зеленый индикатор. Затем начнется процесс инициализации, который займет около 30 секунд. Далее можно подключаться к камере через веб- браузер.
После успешного подключения начнет моргать оранжевый индикатор с частотой пропорциональной количеству передаваемых данных. Далее также возможно подключение через веб-браузер. Если соединение не установлено (отключен сетевой кабель), зеленый и оранжевый индикаторы неактивны; постоянно горящий индикатор обозначает, что сетевое соединение установлено, но камера не получает и не передает никаких данных возможно из-за некорректных сетевых настроек ПК.
Для запуска и настройки IP-камеры рекомендуется непосредственное подключение к сетевому коммутатору, неподключенному к каким-либо другим устройствам. За более подробной информацией о параметрах сетевых настроек (IP-адрес, шлюз, маска сети и т.д.) обратитесь к вашему сетевому администратору
.
Подключение с помощью сетевого PoE-коммутатора
Подключение с помощью внешнего источника питания и сетевого коммутатора

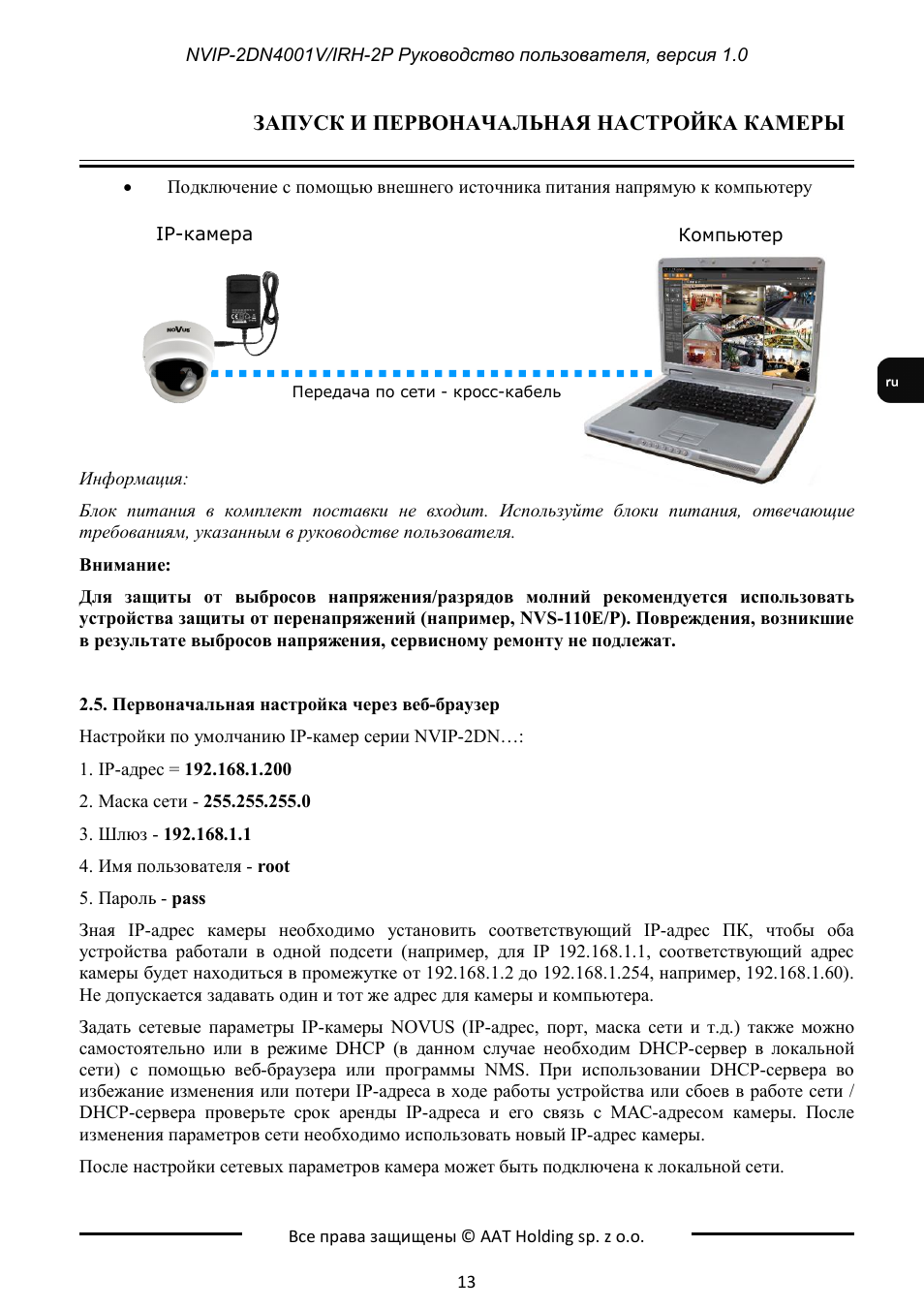

Подключение с помощью внешнего источника питания напрямую к компьютеру
Информация:
Блок питания в комплект поставки не входит. Используйте блоки питания, отвечающие требованиям, указанным в руководстве пользователя.
Внимание:
Для защиты от выбросов напряжения/разрядов молний рекомендуется использовать устройства защиты от перенапряжений (например, NVS-110E/P). Повреждения, возникшие в результате выбросов напряжения, сервисному ремонту не подлежат.
2.5. Первоначальная настройка через веб-браузер
Настройки по умолчанию IP-камер серии NVIP-2DN…:
1. IP-адрес = 192.168.1.200
2. Маска сети - 255.255.255.0
3. Шлюз - 192.168.1.1
4. Имя пользователя - root
5. Пароль - pass
Зная IP-адрес камеры необходимо установить соответствующий IP-адрес ПК, чтобы оба устройства работали в одной подсети (например, для IP 192.168.1.1, соответствующий адрес камеры будет находиться в промежутке от 192.168.1.2 до 192.168.1.254, например, 192.168.1.60). Не допускается задавать один и тот же адрес для камеры и компьютера.
Задать сетевые параметры IP-камеры NOVUS (IP-адрес, порт, маска сети и т.д.) также можно самостоятельно или в режиме DHCP (в данном случае необходим DHCP-сервер в локальной сети) с помощью веб-браузера или программы NMS. При использовании DHCP-сервера во избежание изменения или потери IP-адреса в ходе работы устройства или сбоев в работе сети / DHCP-сервера проверьте срок аренды IP-адреса и его связь с MAC-адресом камеры. После изменения параметров сети необходимо использовать новый IP-адрес камеры.
После настройки сетевых параметров камера может быть подключена к локальной

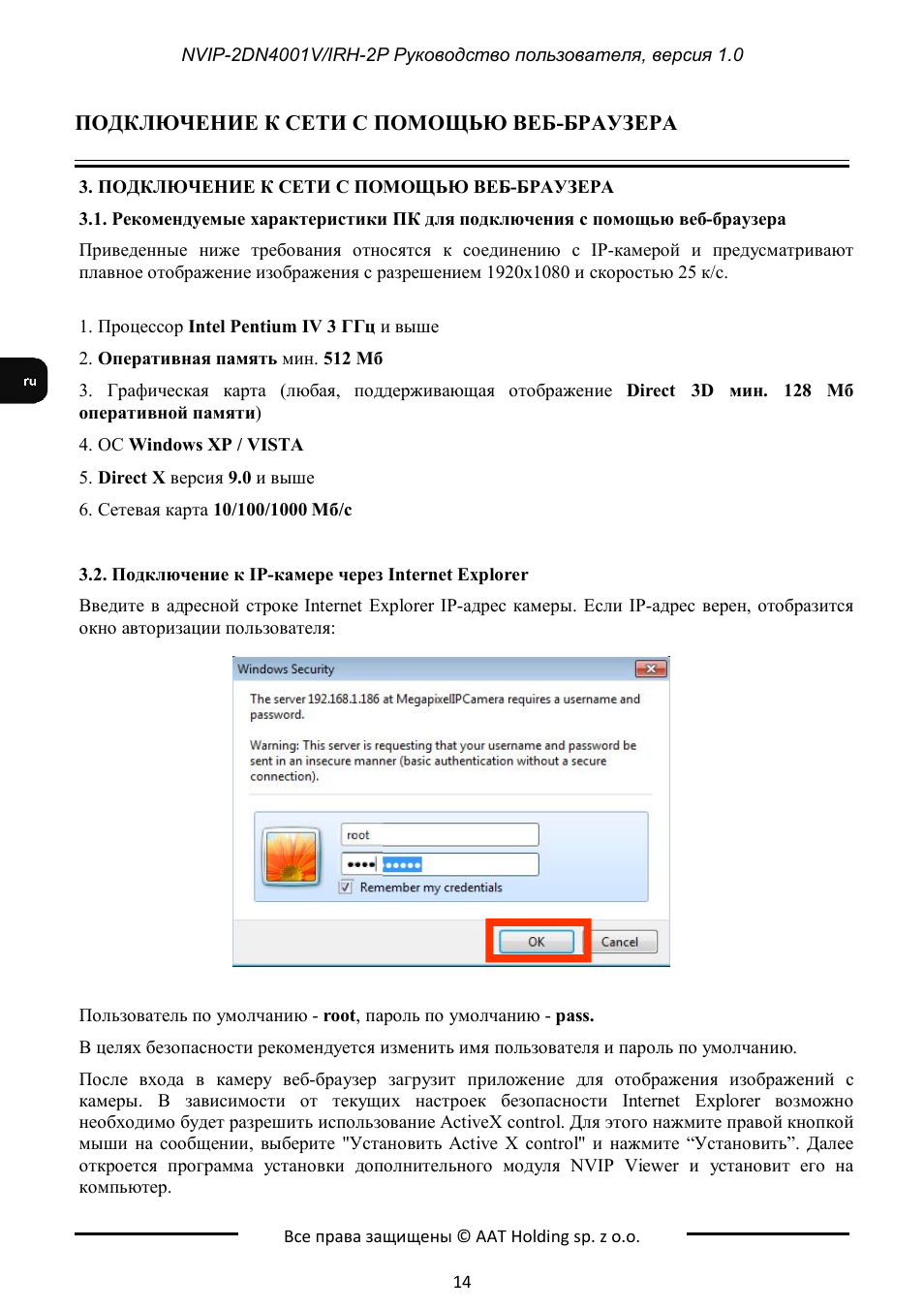

3.1. Рекомендуемые характеристики ПК для подключения с помощью веб-браузера
Приведенные ниже требования относятся к соединению с IP-камерой и предусматривают плавное отображение изображения с разрешением 1920x1080 и скоростью 25 к/с.
1. Процессор Intel Pentium IV 3 ГГц и выше
2. Оперативная память мин. 512 Mб
3. Графическая карта (любая, поддерживающая отображение Direct 3D мин. 128 Mб оперативной памяти)
4. ОС WindowsXP / VISTA
5. Direct X версия 9.0 и выше
6. Сетевая карта 10/100/1000 Mб/с
3.2. Подключение к IP-камере через Internet Explorer
Введите в адресной строке Internet Explorer IP-адрес камеры. Если IP-адрес верен, отобразится окно авторизации пользователя:
Пользователь по умолчанию - root, пароль по умолчанию - pass.
В целях безопасности рекомендуется изменить имя пользователя и пароль по умолчанию.

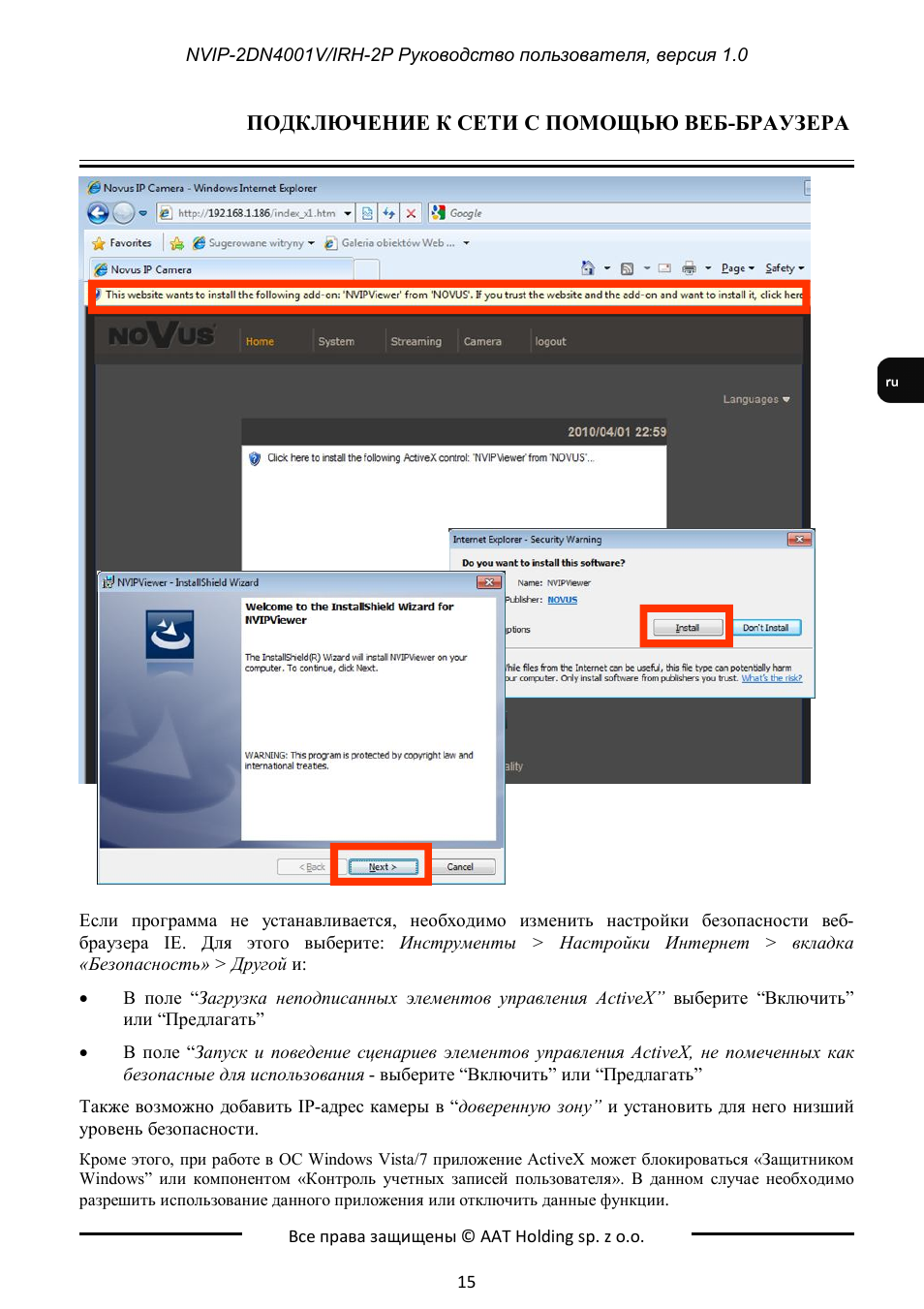

После входа в камеру веб-браузер загрузит приложение для отображения изображений с камеры. В зависимости от текущих настроек безопасности Internet Explorer возможно необходимо будет разрешить использование ActiveX control. Для этого нажмите правой кнопкой мыши на сообщении, выберите "Установить Active X control" и нажмите “Установить”. Далее откроется программа установки дополнительного модуля NVIP Viewer и установит его на компьютер.
Если программа не устанавливается, необходимо изменить настройки безопасности веб- браузера IE. Для этого выберите: Инструменты > Настройки Интернет > вкладка «Безопасность» > Другой и:
В поле “Загрузка неподписанных элементов управления ActiveX” выберите “Включить” или “Предлагать”
В поле “Запуск и поведение сценариев элементов управления ActiveX, не помеченных как безопасные для использования - выберите “Включить” или “Предлагать”
Также возможно добавить IP-адрес камеры в “доверенную зону” и установить для него низший уровень безопасности.
Кроме этого, при работе в ОС Windows Vista/7 приложение ActiveX может блокироваться «Защитником Windows” или компонентом «Контроль учетных записей пользователя». В данном случае необходимо разрешить использование данного приложения или отключить данные функции

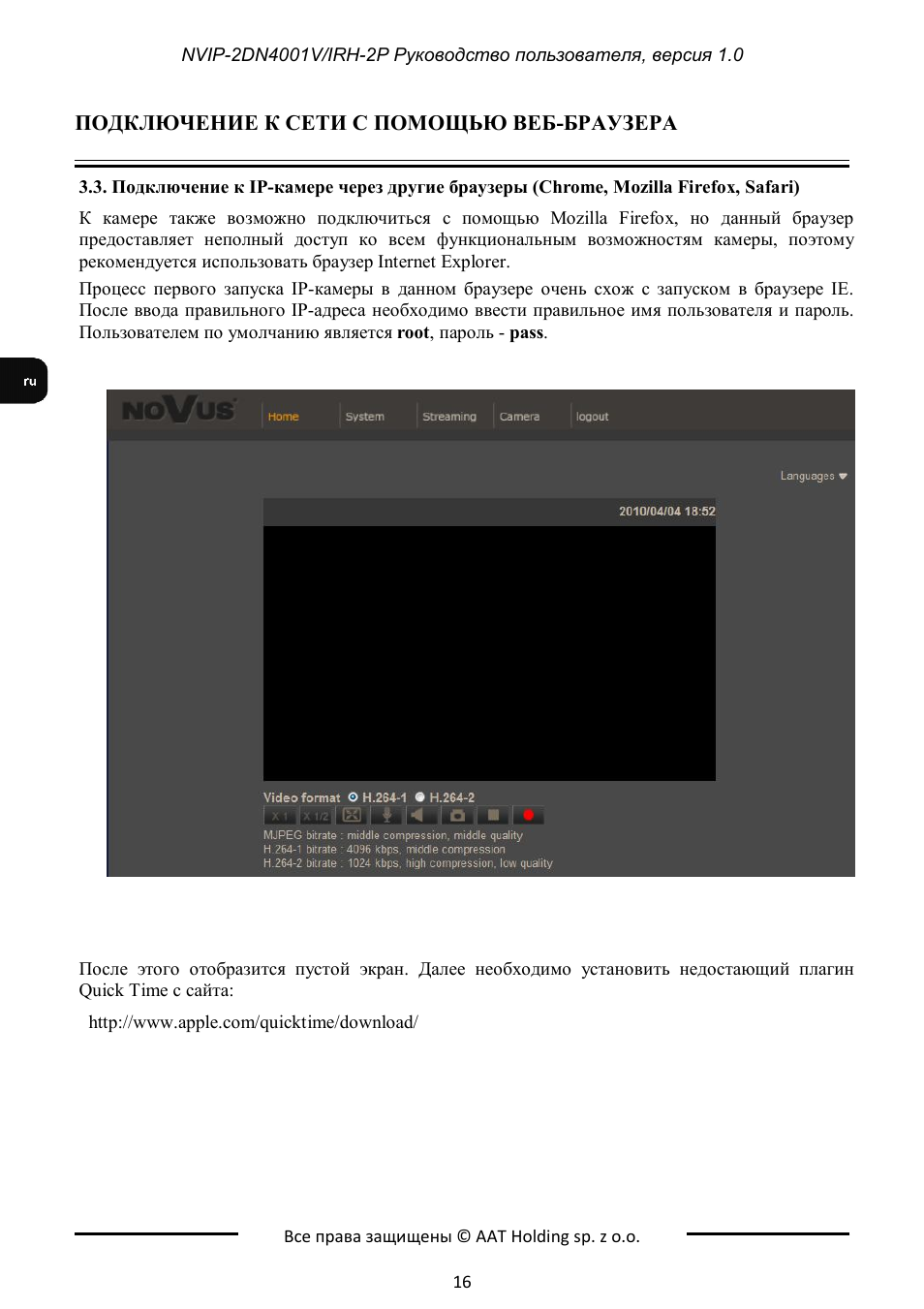

3.3. Подключение к IP-камере через другие браузеры (Chrome, Mozilla Firefox, Safari)
К камере также возможно подключиться с помощью Mozilla Firefox, но данный браузер предоставляет неполный доступ ко всем функциональным возможностям камеры, поэтому рекомендуется использовать браузер Internet Explorer.
Процесс первого запуска IP-камеры в данном браузере очень схож с запуском в браузере IE. После ввода правильного IP-адреса необходимо ввести правильное имя пользователя и пароль. Пользователем по умолчанию является root, пароль - pass.
После этого отобразится пустой экран. Далее необходимо установить недостающий плагин Quick Time с сайта:

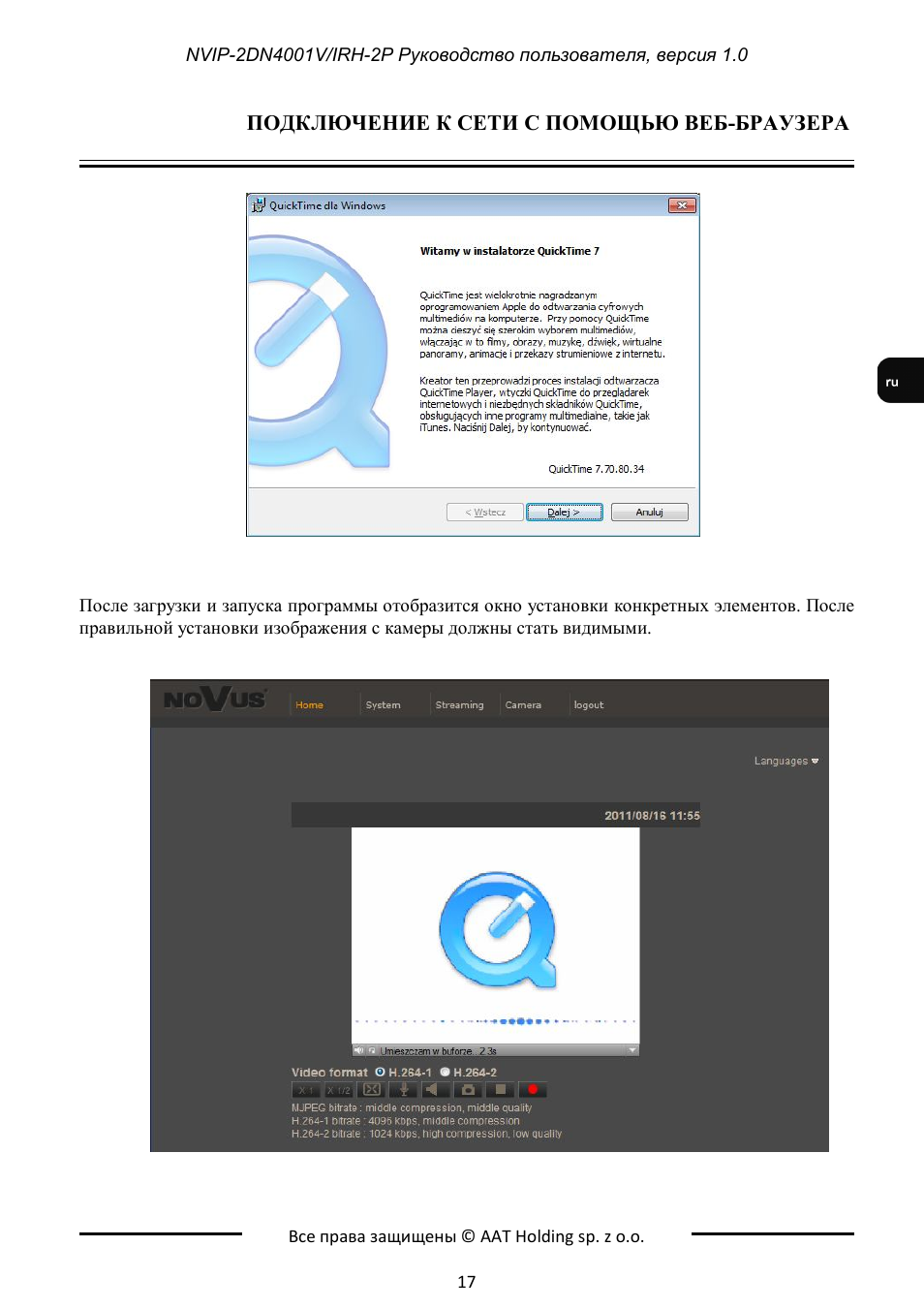

После загрузки и запуска программы отобразится окно установки конкретных элементов. После правильной установки изображения с камеры должны стать видимыми.

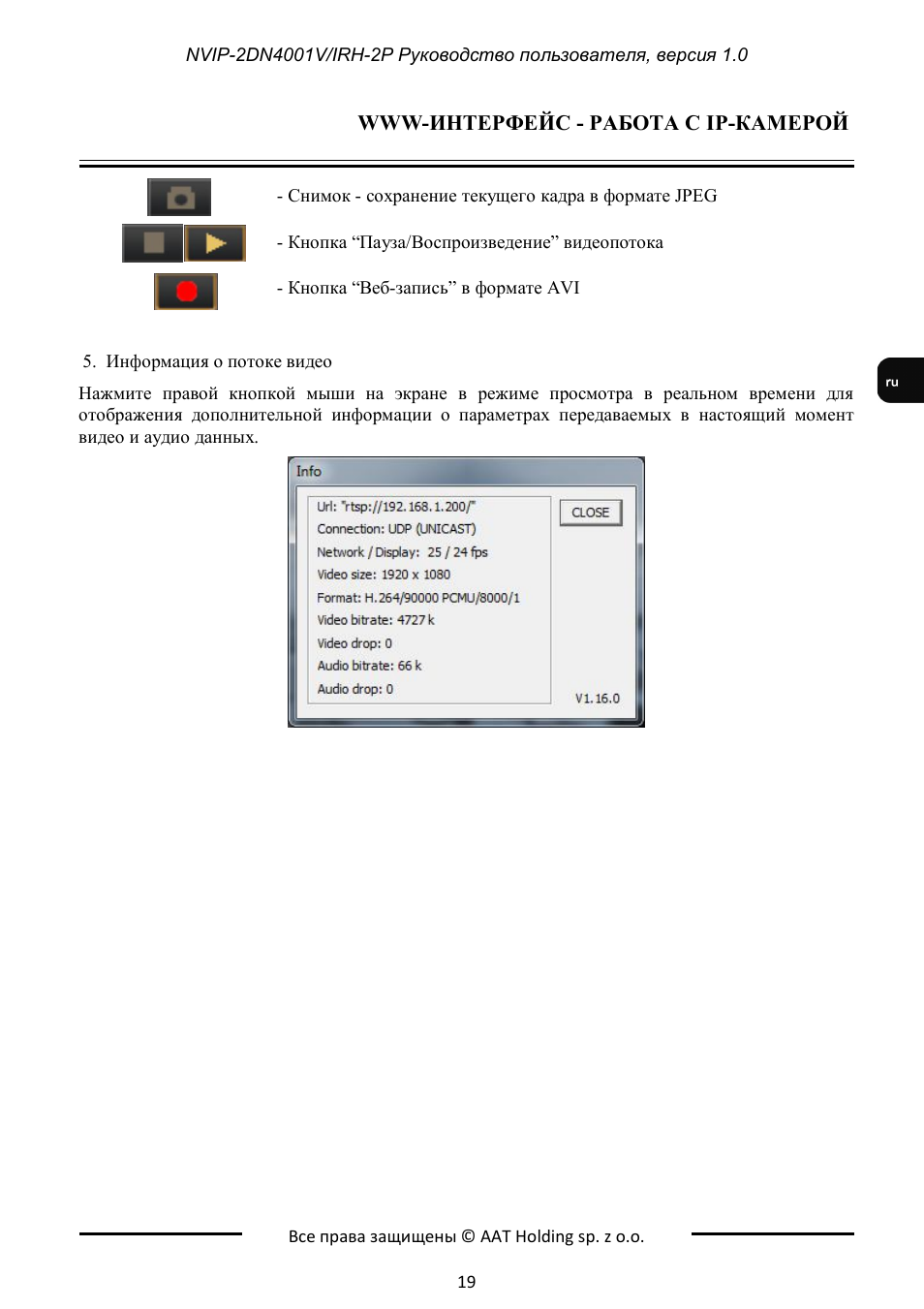

Нажмите правой кнопкой мыши на экране в режиме просмотра в реальном времени для отображения дополнительной информации о параметрах передаваемых в настоящий момент видео и аудио данных.
- Снимок - сохранение текущего кадра в формате JPEG
