NI Abbey Road 80’s Drums

Неофициальный перевод официального руководства

1

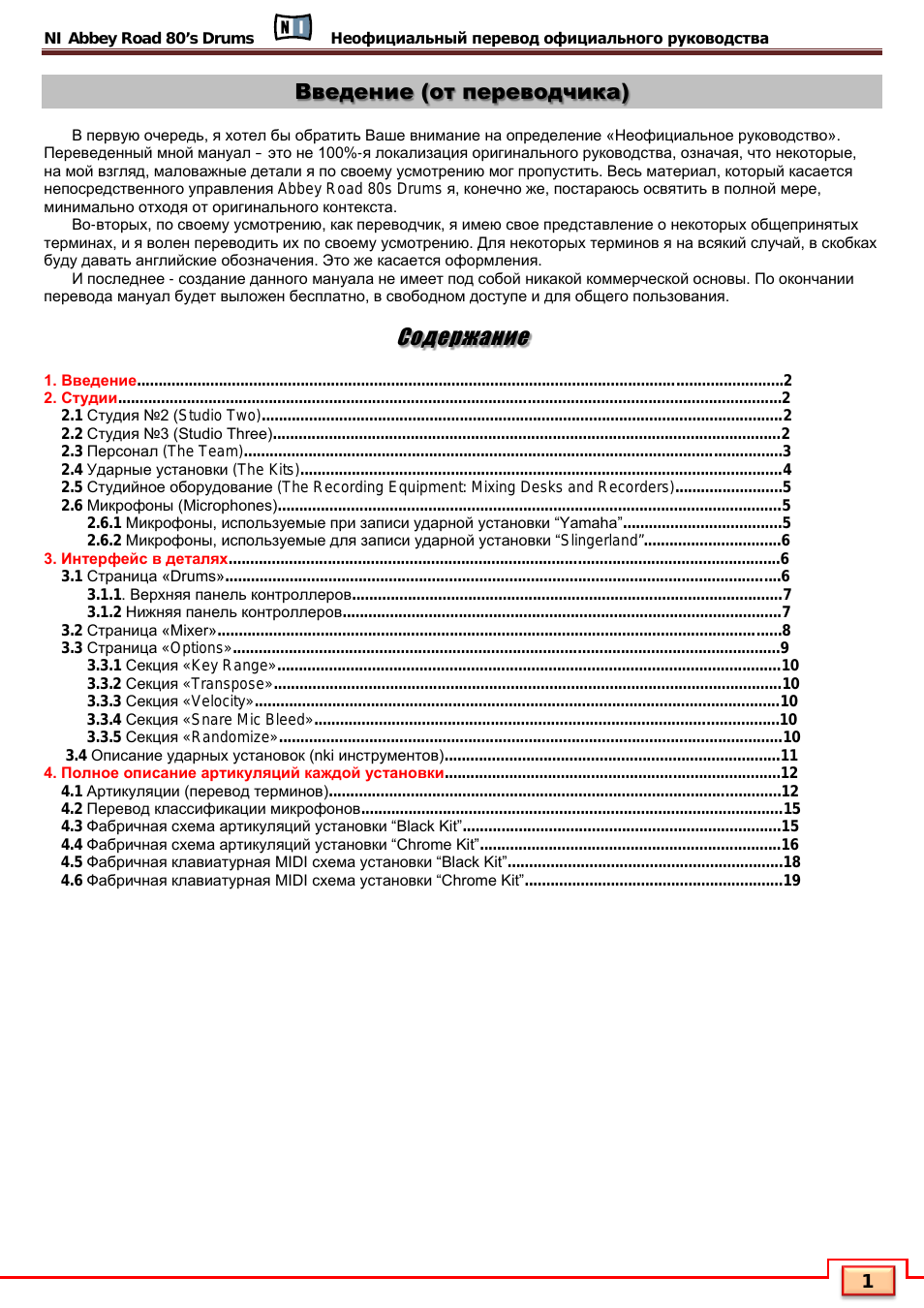

Введение (от переводчика)

В первую очередь, я хотел бы обратить Ваше внимание на определение «Неофициальное руководство».

Переведенный мной мануал – это не 100%-я локализация оригинального руководства, означая, что некоторые,

на мой взгляд, маловажные детали я по своему усмотрению мог пропустить. Весь материал, который касается

непосредственного управления Abbey Road 80s Drums я, конечно же, постараюсь освятить в полной мере,

минимально отходя от оригинального контекста.

Во-вторых, по своему усмотрению, как переводчик, я имею свое представление о некоторых общепринятых

терминах, и я волен переводить их по своему усмотрению. Для некоторых терминов я на всякий случай, в скобках

буду давать английские обозначения. Это же касается оформления.

И последнее - создание данного мануала не имеет под собой никакой коммерческой основы. По окончании

перевода мануал будет выложен бесплатно, в свободном доступе и для общего пользования.

Содержание

1. Введение

......................................................................................................................................................2

2. Студии

..........................................................................................................................................................2

2.1

Студия №2 (Studio Two).........................................................................................................................2

2.2

Студия №3 (Studio Three)......................................................................................................................2

2.3

Персонал (The Team).............................................................................................................................3

2.4

Ударные установки (The Kits)................................................................................................................4

2.5

Студийное оборудование (The Recording Equipment: Mixing Desks and Recorders).........................5

2.6

Микрофоны (Microphones).....................................................................................................................5

2.6.1

Микрофоны, используемые при записи ударной установки “Yamaha”.....................................5

2.6.2

Микрофоны, используемые для записи ударной установки “Slingerland”................................6

3. Интерфейс в деталях

................................................................................................................................6

3.1

Страница «Drums».................................................................................................................................6

3.1.1

. Верхняя панель контроллеров....................................................................................................7

3.1.2

Нижняя панель контроллеров......................................................................................................7

3.2

Страница «Mixer»...................................................................................................................................8

3.3

Страница «Options»...............................................................................................................................9

3.3.1

Секция «Key Range».....................................................................................................................10

3.3.2

Секция «Transpose»......................................................................................................................10

3.3.3

Секция «Velocity»..........................................................................................................................10

3.3.4

Секция «Snare Mic Bleed»............................................................................................................10

3.3.5

Секция «Randomize».....................................................................................................................10

3.4

Описание ударных установок (nki инструментов)..............................................................................11

4. Полное описание артикуляций каждой установки

..............................................................................12

4.1

Артикуляции (перевод терминов).........................................................................................................12

4.2

Перевод классификации микрофонов..................................................................................................15

4.3

Фабричная схема артикуляций установки “Black Kit”..........................................................................15

4.4

Фабричная схема артикуляций установки “Chrome Kit”......................................................................16

4.5

Фабричная клавиатурная MIDI схема установки “Black Kit”................................................................18

4.6

Фабричная клавиатурная MIDI схема установки “Chrome Kit”............................................................19

NI Abbey Road 80’s Drums

Неофициальный перевод официального руководства

2

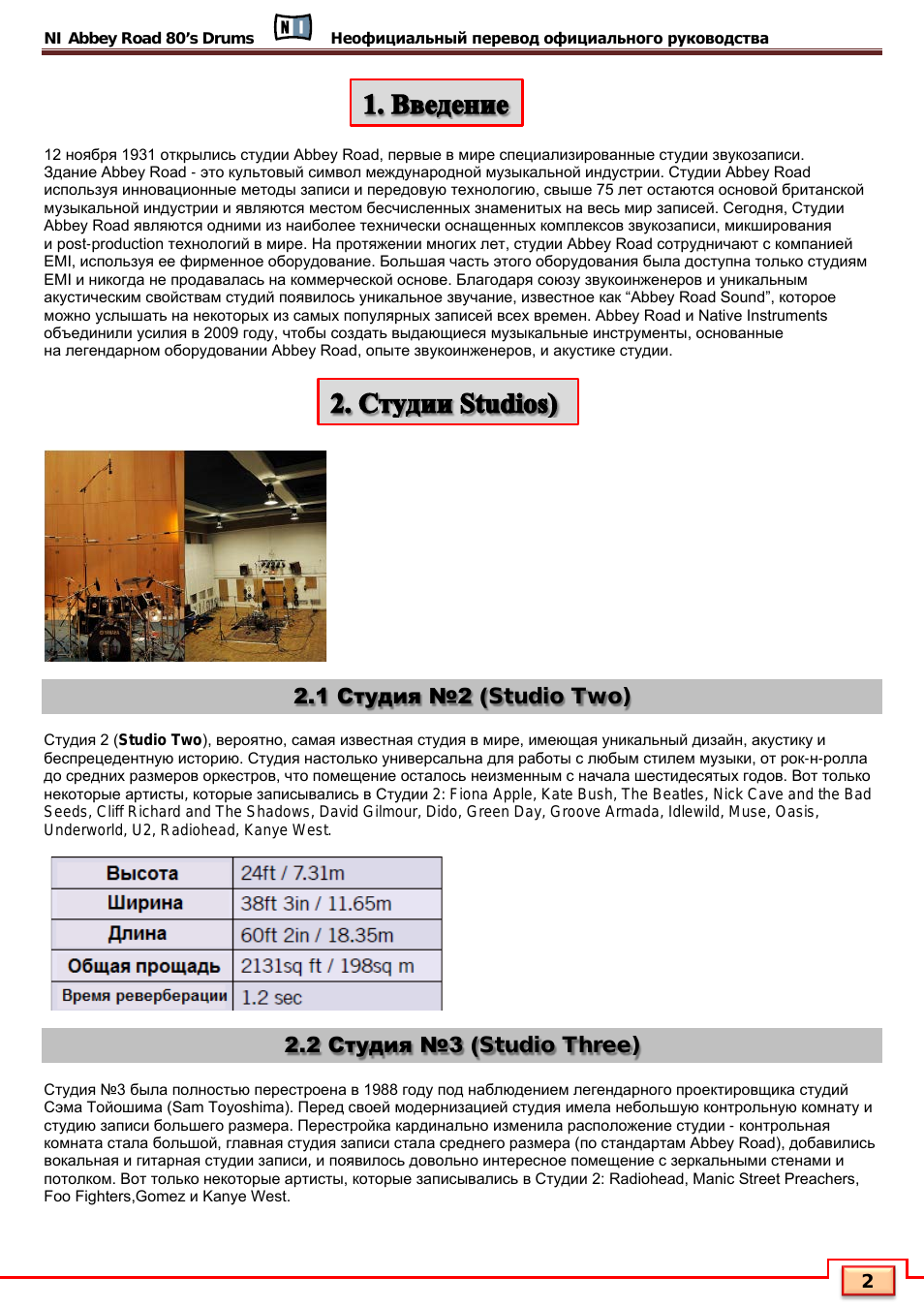

12 ноября 1931 открылись студии Abbey Road, первые в мире специализированные студии звукозаписи.

Здание Abbey Road - это культовый символ международной музыкальной индустрии. Студии Abbey Road

используя инновационные методы записи и передовую технологию, свыше 75 лет остаются основой британской

музыкальной индустрии и являются местом бесчисленных знаменитых на весь мир записей. Сегодня, Студии

Abbey Road являются одними из наиболее технически оснащенных комплексов звукозаписи, микширования

и post-production технологий в мире. На протяжении многих лет, студии Abbey Road сотрудничают с компанией

EMI, используя ее фирменное оборудование. Большая часть этого оборудования была доступна только студиям

EMI и никогда не продавалась на коммерческой основе. Благодаря союзу звукоинженеров и уникальным

акустическим свойствам студий появилось уникальное звучание, известное как “Abbey Road Sound”, которое

можно услышать на некоторых из самых популярных записей всех времен. Abbey Road и Native Instruments

объединили усилия в 2009 году, чтобы создать выдающиеся музыкальные инструменты, основанные

на легендарном оборудовании Abbey Road, опыте звукоинженеров, и акустике студии.

2.1 Студия №2 (Studio Two)

Студия 2 (Studio Two), вероятно, самая известная студия в мире, имеющая уникальный дизайн, акустику и

беспрецедентную историю. Студия настолько универсальна для работы с любым стилем музыки, от рок-н-ролла

до средних размеров оркестров, что помещение осталось неизменным с начала шестидесятых годов. Вот только

некоторые артисты, которые записывались в Студии 2: Fiona Apple, Kate Bush, The Beatles, Nick Cave and the Bad
Seeds, Cliff Richard and The Shadows, David Gilmour, Dido, Green Day, Groove Armada, Idlewild, Muse, Oasis,
Underworld, U2, Radiohead, Kanye West.

2.2 Студия №3 (Studio Three)

Студия №3 была полностью перестроена в 1988 году под наблюдением легендарного проектировщика студий

Сэма Тойошима (Sam Toyoshima). Перед своей модернизацией студия имела небольшую контрольную комнату и

студию записи большего размера. Перестройка кардинально изменила расположение студии - контрольная

комната стала большой, главная студия записи стала среднего размера (по стандартам Abbey Road), добавились

вокальная и гитарная студии записи, и появилось довольно интересное помещение с зеркальными стенами и

потолком. Вот только некоторые артисты, которые записывались в Студии 2: Radiohead, Manic Street Preachers,

Foo Fighters,Gomez и Kanye West.

NI Abbey Road 80’s Drums

Неофициальный перевод официального руководства

3

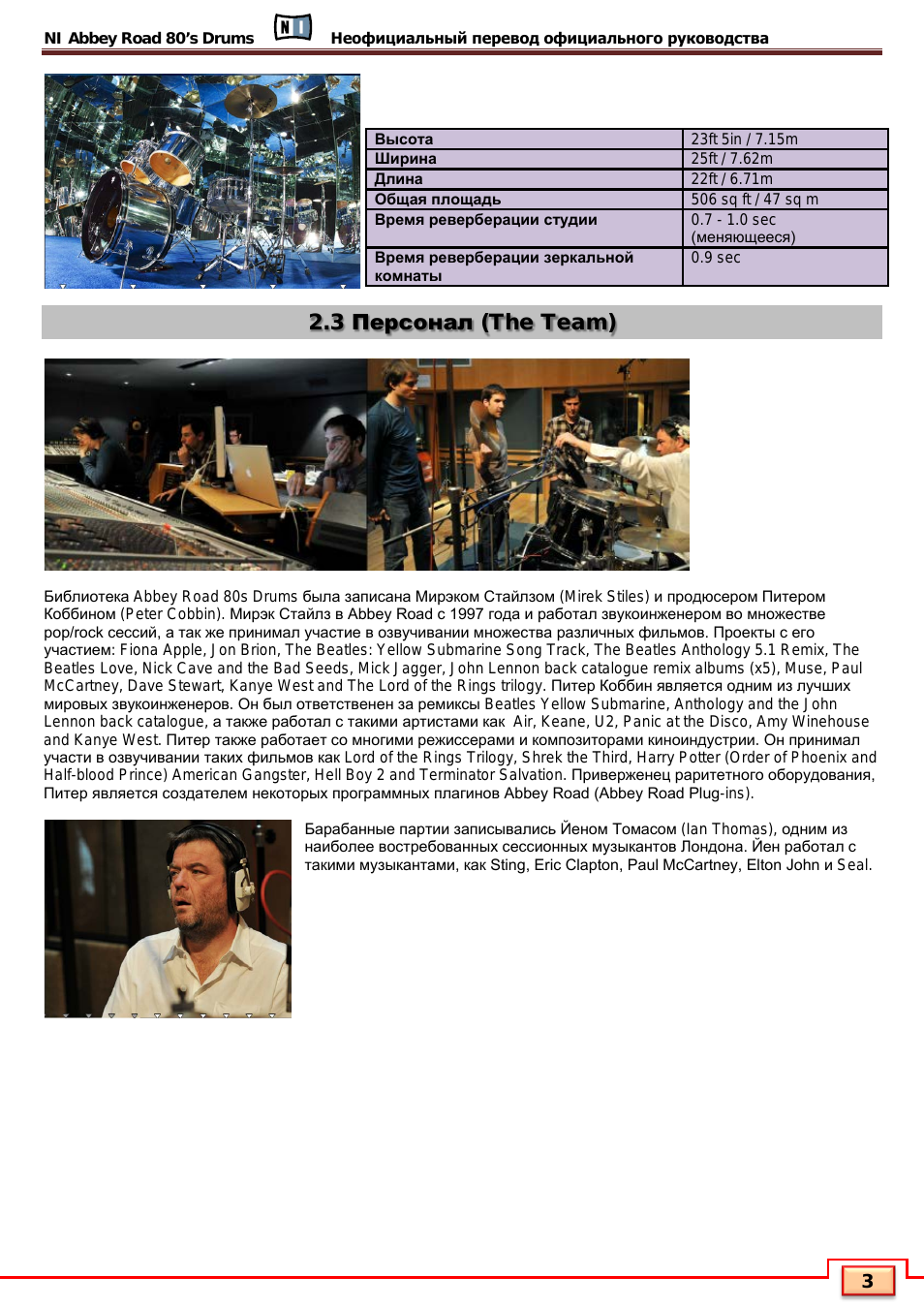

2.3 Персонал (The Team)

Библиотека Abbey Road 80s Drums была записана Мирэком Стайлзом (Mirek Stiles) и продюсером Питером

Коббином (Peter Cobbin). Мирэк Стайлз в Abbey Road с 1997 года и работал звукоинженером во множестве

pop/rock сессий, а так же принимал участие в озвучивании множества различных фильмов. Проекты с его

участием: Fiona Apple, Jon Brion, The Beatles: Yellow Submarine Song Track, The Beatles Anthology 5.1 Remix, The
Beatles Love, Nick Cave and the Bad Seeds, Mick Jagger, John Lennon back catalogue remix albums (x5), Muse, Paul
McCartney, Dave Stewart, Kanye West and The Lord of the Rings trilogy.

Питер Коббин является одним из лучших

мировых звукоинженеров. Он был ответственен за ремиксы Beatles Yellow Submarine, Anthology and the John
Lennon back catalogue,

а также работал с такими артистами как Air, Keane, U2, Panic at the Disco, Amy Winehouse

and Kanye West.

Питер также работает со многими режиссерами и композиторами киноиндустрии. Он принимал

участи в озвучивании таких фильмов как Lord of the Rings Trilogy, Shrek the Third, Harry Potter (Order of Phoenix and
Half-blood Prince) American Gangster, Hell Boy 2 and Terminator Salvation.

Приверженец раритетного оборудования,

Питер является создателем некоторых программных плагинов Abbey Road (Abbey Road Plug-ins).

Барабанные партии записывались Йеном Томасом (Ian Thomas), одним из

наиболее востребованных сессионных музыкантов Лондона. Йен работал с

такими музыкантами, как Sting, Eric Clapton, Paul McCartney, Elton John и Seal.

Высота

23ft 5in / 7.15m

Ширина

25ft / 7.62m

Длина

22ft / 6.71m

Общая площадь

506 sq ft / 47 sq m

Время реверберации студии

0.7 - 1.0 sec

(меняющееся)

Время реверберации зеркальной

комнаты

0.9 sec

NI Abbey Road 80’s Drums

Неофициальный перевод официального руководства

4

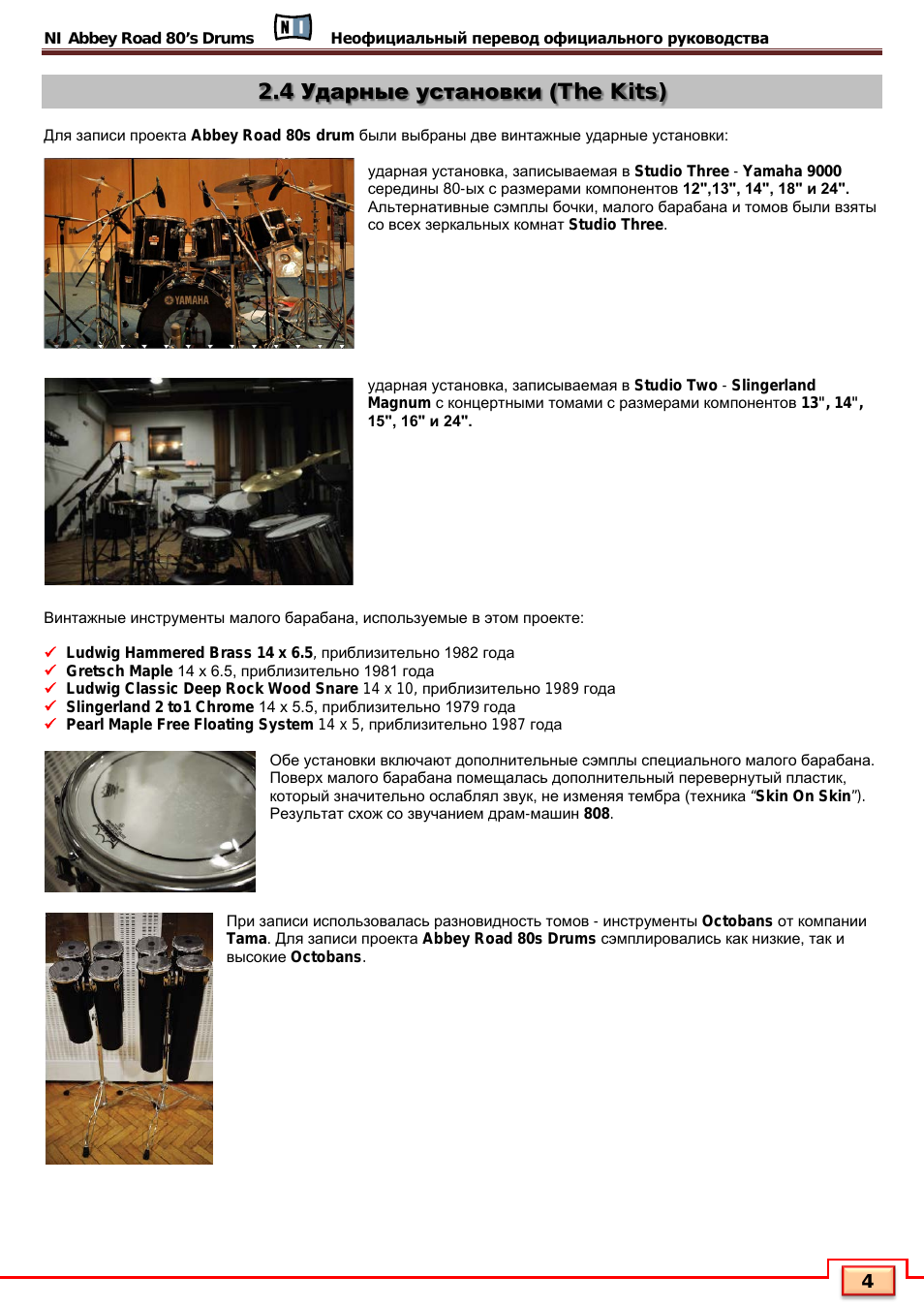

2.4 Ударные установки (The Kits)

Для записи проекта Abbey Road 80s drum были выбраны две винтажные ударные установки:

ударная установка, записываемая в Studio Three - Yamaha 9000

середины 80-ых с размерами компонентов

12",13", 14", 18" и 24".

Альтернативные сэмплы бочки, малого барабана и томов были взяты

со всех зеркальных комнат Studio Three.

ударная установка, записываемая в Studio Two - Slingerland
Magnum

с концертными томами с размерами компонентов 13", 14",

15", 16" и 24".

Винтажные инструменты малого барабана, используемые в этом проекте:



Ludwig Hammered Brass 14 x 6.5,

приблизительно 1982 года



Gretsch Maple

14 x 6.5, приблизительно 1981 года



Ludwig Classic Deep Rock Wood Snare 14 x 10,

приблизительно 1989 года



Slingerland 2 to1 Chrome

14 x 5.5, приблизительно 1979 года



Pearl Maple Free Floating System 14 x 5,

приблизительно 1987 года

Обе установки включают дополнительные сэмплы специального малого барабана.

Поверх малого барабана помещалась дополнительный перевернутый пластик,

который значительно ослаблял звук, не изменяя тембра (техника “Skin On Skin”).

Результат схож со звучанием драм-машин 808.

При записи использовалась разновидность томов - инструменты Octobans от компании
Tama

. Для записи проекта Abbey Road 80s Drums сэмплировались как низкие, так и

высокие Octobans.

NI Abbey Road 80’s Drums

Неофициальный перевод официального руководства

5

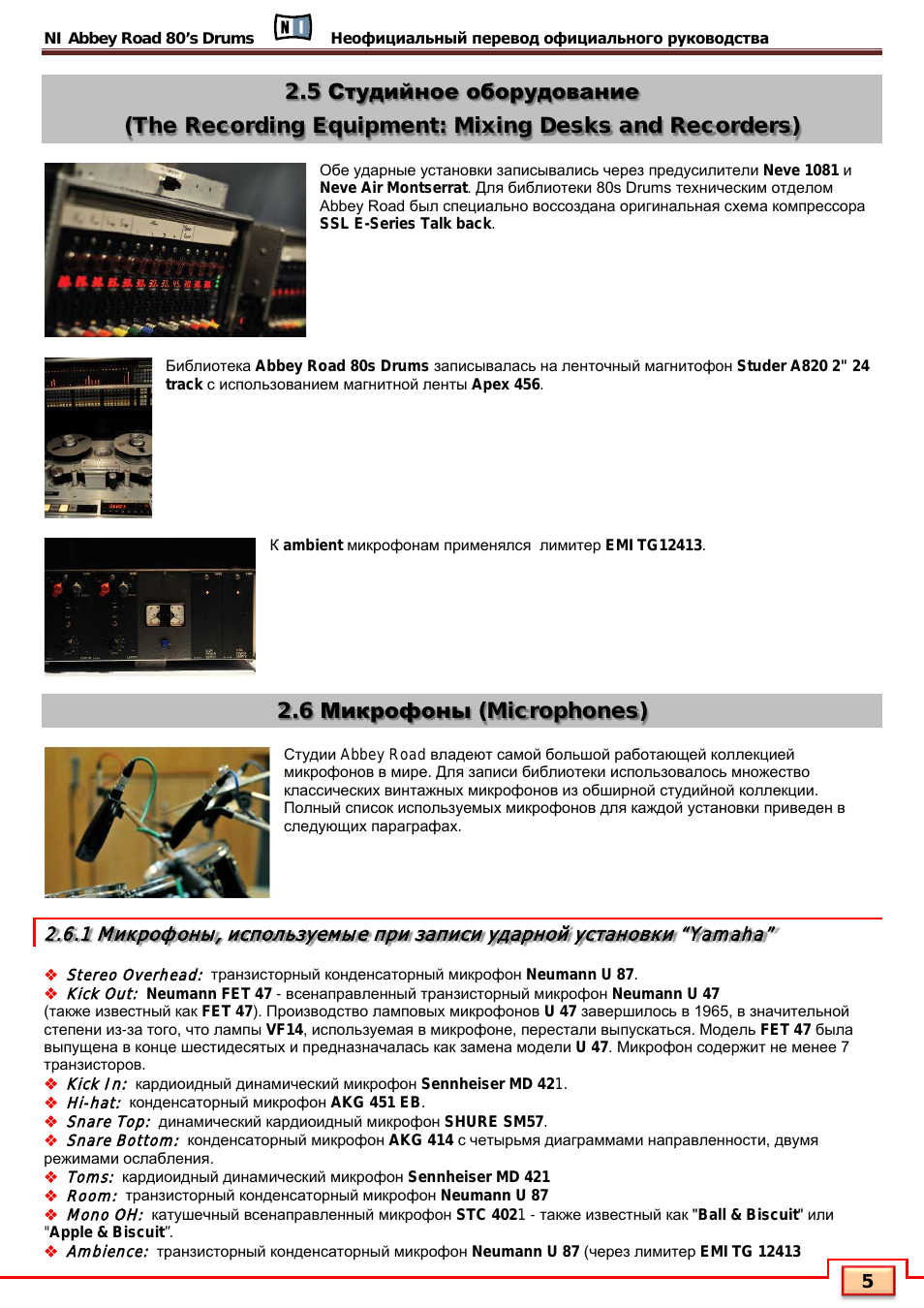

2.5 Студийное оборудование

(The Recording Equipment: Mixing Desks and Recorders)

Обе ударные установки записывались через предусилители Neve 1081 и
Neve Air Montserrat

. Для библиотеки 80s Drums техническим отделом

Abbey Road был специально воссоздана оригинальная схема компрессора
SSL E-Series Talk back.

Библиотека Abbey Road 80s Drums записывалась на ленточный магнитофон Studer A820 2" 24
track

с использованием магнитной ленты Apex 456.

К ambient микрофонам применялся лимитер EMI TG12413.

2.6 Микрофоны (Microphones)

Студии Abbey Road владеют самой большой работающей коллекцией

микрофонов в мире. Для записи библиотеки использовалось множество

классических винтажных микрофонов из обширной студийной коллекции.

Полный список используемых микрофонов для каждой установки приведен в

следующих параграфах.

2.6.1 Микрофоны , используемы е при записи ударной установки “Yamaha”



Stereo Overhead: транзисторный конденсаторный микрофон Neumann U 87.



Kick Out: Neumann FET 47 - всенаправленный транзисторный микрофон Neumann U 47

(также известный как FET 47). Производство ламповых микрофонов U 47 завершилось в 1965, в значительной

степени из-за того, что лампы VF14, используемая в микрофоне, перестали выпускаться. Модель FET 47 была

выпущена в конце шестидесятых и предназначалась как замена модели U 47. Микрофон содержит не менее 7

транзисторов.



Kick In: кардиоидный динамический микрофон Sennheiser MD 421.



Hi-hat: конденсаторный микрофон AKG 451 EB.



Snare Top: динамический кардиоидный микрофон SHURE SM57.



Snare Bottom: конденсаторный микрофон AKG 414 с четырьмя диаграммами направленности, двумя

режимами ослабления.



Toms: кардиоидный динамический микрофон Sennheiser MD 421



Room: транзисторный конденсаторный микрофон Neumann U 87



Mono OH: катушечный всенаправленный микрофон STC 4021 - также известный как "Ball & Biscuit" или

"Apple & Biscuit”.



Ambience: транзисторный конденсаторный микрофон Neumann U 87 (через лимитер EMI TG 12413

NI Abbey Road 80’s Drums

Неофициальный перевод официального руководства

6

2.6.2 Микрофоны , используемы е для записи ударной установки “Slingerland”



Stereo Overhead: транзисторный конденсаторный микрофон Neumann U 87



Kick Out: всенаправленный транзисторный микрофон Neumann U 47



Kick In: кардиоидный динамический микрофон RE20 - The Electro Voice RE20



Hi-hat: конденсаторный микрофон AKG 451 EB



Snare Top: кардиоидный динамический микрофон Shure SM7.



Snare Bottom: конденсаторный микрофон AKG 414



Toms: кардиоидный динамический микрофон Sennheiser MD 421



Room: транзисторный конденсаторный микрофон Neumann U 87



Mono OH: катушечный всенаправленный микрофон STC 4021



Ambience: транзисторный конденсаторный микрофон Neumann U 87

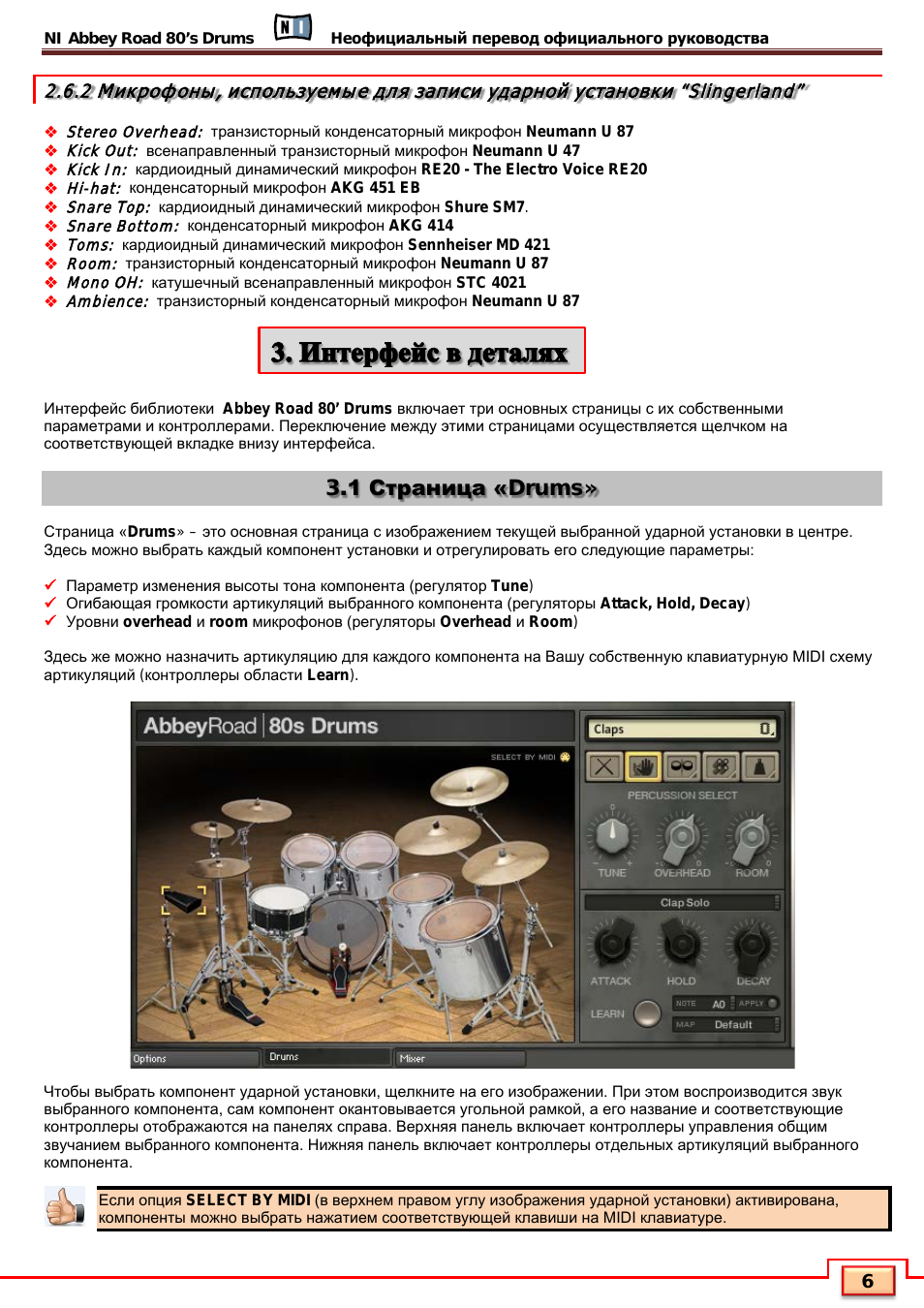

Интерфейс библиотеки Abbey Road 80’ Drums включает три основных страницы с их собственными

параметрами и контроллерами. Переключение между этими страницами осуществляется щелчком на

соответствующей вкладке внизу интерфейса.

3.1 Страница «Drums»

Страница «Drums» – это основная страница с изображением текущей выбранной ударной установки в центре.

Здесь можно выбрать каждый компонент установки и отрегулировать его следующие параметры:



Параметр изменения высоты тона компонента (регулятор Tune)



Огибающая громкости артикуляций выбранного компонента (регуляторы Attack, Hold, Decay)



Уровни overhead и room микрофонов (регуляторы Overhead и Room)

Здесь же можно назначить артикуляцию для каждого компонента на Вашу собственную клавиатурную MIDI схему

артикуляций (контроллеры области Learn).

Чтобы выбрать компонент ударной установки, щелкните на его изображении. При этом воспроизводится звук

выбранного компонента, сам компонент окантовывается угольной рамкой, а его название и соответствующие

контроллеры отображаются на панелях справа. Верхняя панель включает контроллеры управления общим

звучанием выбранного компонента. Нижняя панель включает контроллеры отдельных артикуляций выбранного

компонента.

Если опция SELECT BY MIDI (в верхнем правом углу изображения ударной установки) активирована,

компоненты можно выбрать нажатием соответствующей клавиши на MIDI клавиатуре.

NI Abbey Road 80’s Drums

Неофициальный перевод официального руководства

7

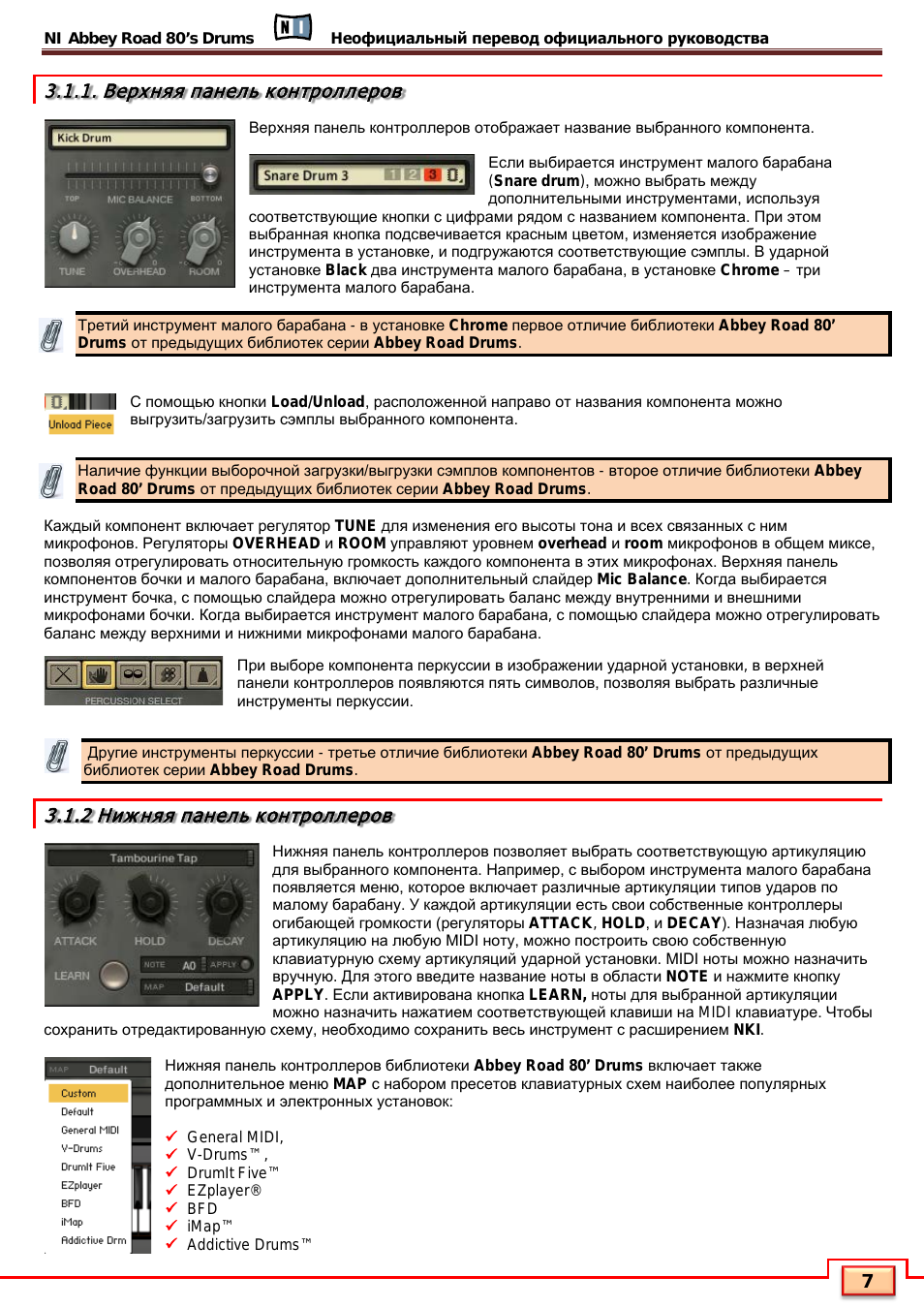

3.1.1. Верхняя панель контроллеров

Верхняя панель контроллеров отображает название выбранного компонента.

Если выбирается инструмент малого барабана
(Snare drum)

, можно выбрать между

дополнительными инструментами, используя

соответствующие кнопки с цифрами рядом с названием компонента. При этом

выбранная кнопка подсвечивается красным цветом, изменяется изображение

инструмента в установке, и подгружаются соответствующие сэмплы. В ударной

установке Black два инструмента малого барабана, в установке Chrome – три

инструмента малого барабана.

Третий инструмент малого барабана - в установке Chrome первое отличие библиотеки Abbey Road 80’
Drums

от предыдущих библиотек серии Abbey Road Drums.

С помощью кнопки Load/Unload, расположенной направо от названия компонента можно

выгрузить/загрузить сэмплы выбранного компонента.

Наличие функции выборочной загрузки/выгрузки сэмплов компонентов - второе отличие библиотеки Abbey
Road 80’ Drums

от предыдущих библиотек серии Abbey Road Drums.

Каждый компонент включает регулятор TUNE для изменения его высоты тона и всех связанных с ним

микрофонов. Регуляторы OVERHEAD и ROOM управляют уровнем overhead и room микрофонов в общем миксе,

позволяя отрегулировать относительную громкость каждого компонента в этих микрофонах. Верхняя панель

компонентов бочки и малого барабана, включает дополнительный слайдер Mic Balance. Когда выбирается

инструмент бочка, с помощью слайдера можно отрегулировать баланс между внутренними и внешними

микрофонами бочки. Когда выбирается инструмент малого барабана, с помощью слайдера можно отрегулировать

баланс между верхними и нижними микрофонами малого барабана.

При выборе компонента перкуссии в изображении ударной установки, в верхней

панели контроллеров появляются пять символов, позволяя выбрать различные

инструменты перкуссии.

Другие инструменты перкуссии - третье отличие библиотеки Abbey Road 80’ Drums от предыдущих

библиотек серии Abbey Road Drums.

3.1.2 Ниж няя панель контроллеров

Нижняя панель контроллеров позволяет выбрать соответствующую артикуляцию

для выбранного компонента. Например, с выбором инструмента малого барабана

появляется меню, которое включает различные артикуляции типов ударов по

малому барабану. У каждой артикуляции есть свои собственные контроллеры

огибающей громкости (регуляторы ATTACK, HOLD, и DECAY). Назначая любую

артикуляцию на любую MIDI ноту, можно построить свою собственную

клавиатурную схему артикуляций ударной установки. MIDI ноты можно назначить

вручную. Для этого введите название ноты в области NOTE и нажмите кнопку
APPLY.

Если активирована кнопка LEARN, ноты для выбранной артикуляции

можно назначить нажатием соответствующей клавиши на MIDI клавиатуре. Чтобы

сохранить отредактированную схему, необходимо сохранить весь инструмент с расширением NKI.

Нижняя панель контроллеров библиотеки Abbey Road 80’ Drums включает также

дополнительное меню MAP с набором пресетов клавиатурных схем наиболее популярных

программных и электронных установок:



General MIDI,



V-Drums™,



DrumIt Five™



EZplayer®



BFD



iMap™



Addictive Drums™

NI Abbey Road 80’s Drums

Неофициальный перевод официального руководства

8

Если Вы намереваетесь использовать инструменты Abbey Road 80’ Drums с одним из этих пресетов,

необходимо сохранить этот инструмент отдельно в формате NKI. Если Вы изменили клавиатурную схему

пресета, меню перейдет на опцию Custom, предотвращая любые изменения оригинальной клавиатурной схемы

пресета.

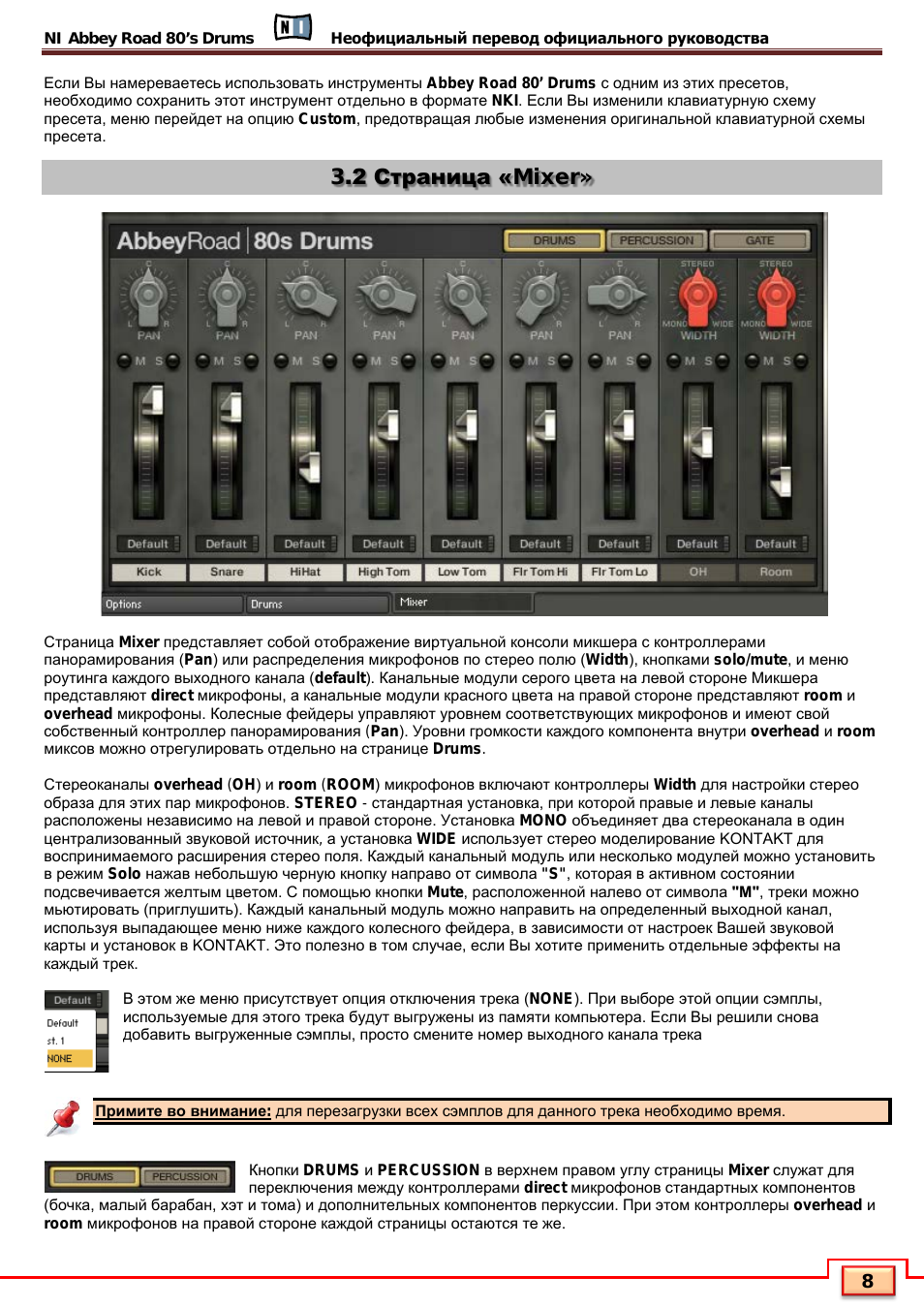

3.2 Страница «Mixer»

Страница Mixer представляет собой отображение виртуальной консоли микшера с контроллерами

панорамирования (Pan) или распределения микрофонов по стерео полю (Width), кнопками solo/mute, и меню

роутинга каждого выходного канала (default). Канальные модули серого цвета на левой стороне Микшера

представляют direct микрофоны, а канальные модули красного цвета на правой стороне представляют room и
overhead

микрофоны. Колесные фейдеры управляют уровнем соответствующих микрофонов и имеют свой

собственный контроллер панорамирования (Pan). Уровни громкости каждого компонента внутри overhead и room

миксов можно отрегулировать отдельно на странице Drums.

Стереоканалы overhead (OH) и room (ROOM) микрофонов включают контроллеры Width для настройки стерео

образа для этих пар микрофонов. STEREO - стандартная установка, при которой правые и левые каналы

расположены независимо на левой и правой стороне. Установка MONO объединяет два стереоканала в один

централизованный звуковой источник, а установка WIDE использует стерео моделирование KONTAKT для

воспринимаемого расширения стерео поля. Каждый канальный модуль или несколько модулей можно установить

в режим Solo нажав небольшую черную кнопку направо от символа "S", которая в активном состоянии

подсвечивается желтым цветом. С помощью кнопки Mute, расположенной налево от символа

"М", треки можно

мьютировать (приглушить). Каждый канальный модуль можно направить на определенный выходной канал,

используя выпадающее меню ниже каждого колесного фейдера, в зависимости от настроек Вашей звуковой

карты и установок в KONTAKT. Это полезно в том случае, если Вы хотите применить отдельные эффекты на

каждый трек.

В этом же меню присутствует опция отключения трека (NONE). При выборе этой опции сэмплы,

используемые для этого трека будут выгружены из памяти компьютера. Если Вы решили снова

добавить выгруженные сэмплы, просто смените номер выходного канала трека

Примите во внимание: для перезагрузки всех сэмплов для данного трека необходимо время.

Кнопки DRUMS и PERCUSSION в верхнем правом углу страницы Mixer служат для

переключения между контроллерами direct микрофонов стандартных компонентов

(бочка, малый барабан, хэт и тома) и дополнительных компонентов перкуссии. При этом контроллеры overhead и
room

микрофонов на правой стороне каждой страницы остаются те же.

NI Abbey Road 80’s Drums

Неофициальный перевод официального руководства

9

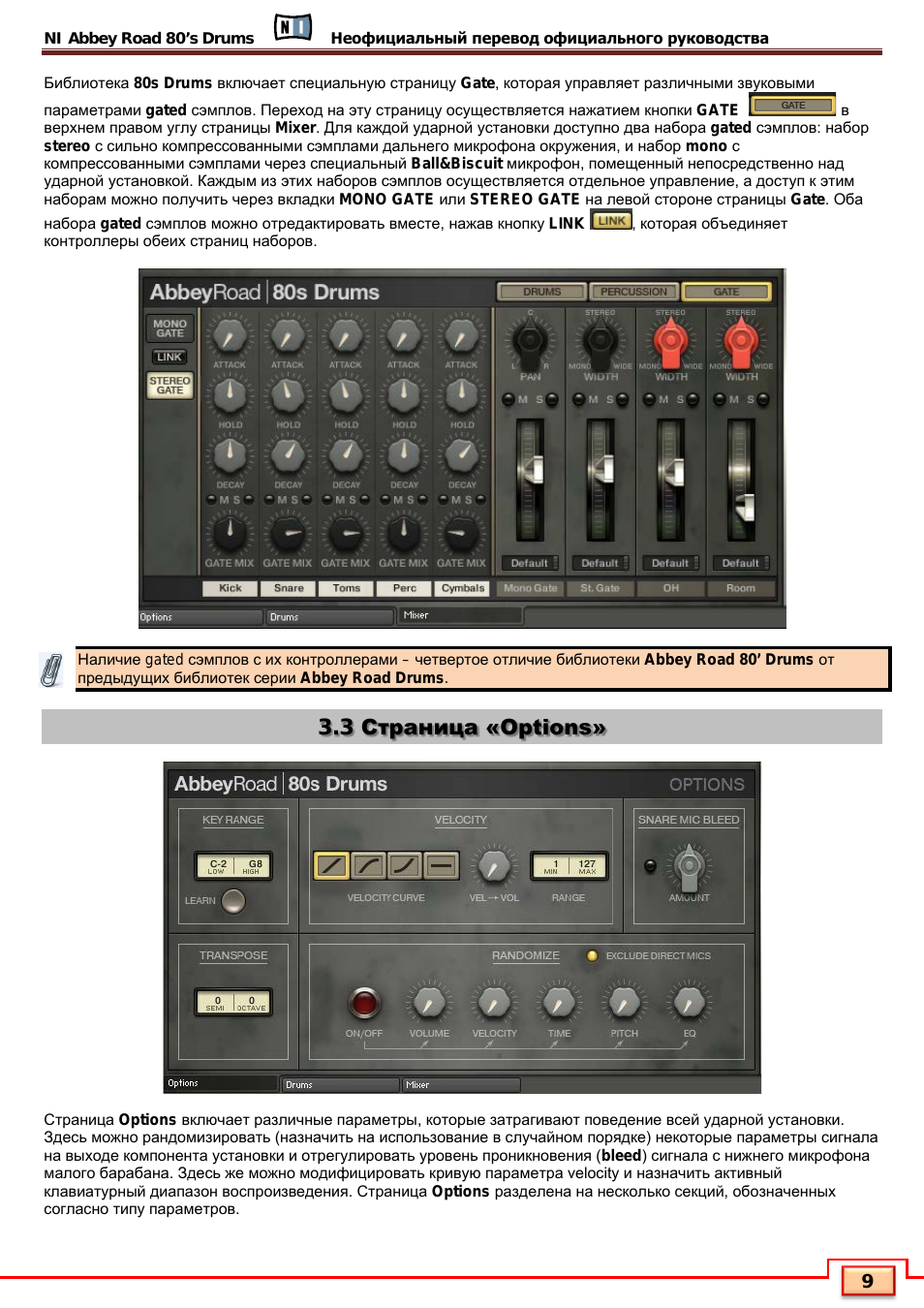

Библиотека 80s Drums включает специальную страницу Gate, которая управляет различными звуковыми
параметрами gated сэмплов. Переход на эту страницу осуществляется нажатием кнопки GATE

в

верхнем правом углу страницы Mixer. Для каждой ударной установки доступно два набора gated сэмплов: набор
stereo

с сильно компрессованными сэмплами дальнего микрофона окружения, и набор mono с

компрессованными сэмплами через специальный Ball&Biscuit микрофон, помещенный непосредственно над

ударной установкой. Каждым из этих наборов сэмплов осуществляется отдельное управление, а доступ к этим

наборам можно получить через вкладки MONO GATE или STEREO GATE на левой стороне страницы Gate. Оба
набора gated сэмплов можно отредактировать вместе, нажав кнопку LINK

, которая объединяет

контроллеры обеих страниц наборов.

Наличие gated сэмплов с их контроллерами – четвертое отличие библиотеки Abbey Road 80’ Drums от

предыдущих библиотек серии Abbey Road Drums.

3.3 Страница «Options»

Страница Options включает различные параметры, которые затрагивают поведение всей ударной установки.

Здесь можно рандомизировать (назначить на использование в случайном порядке) некоторые параметры сигнала

на выходе компонента установки и отрегулировать уровень проникновения (bleed) сигнала с нижнего микрофона

малого барабана. Здесь же можно модифицировать кривую параметра velocity и назначить активный

клавиатурный диапазон воспроизведения. Страница Options разделена на несколько секций, обозначенных

согласно типу параметров.
