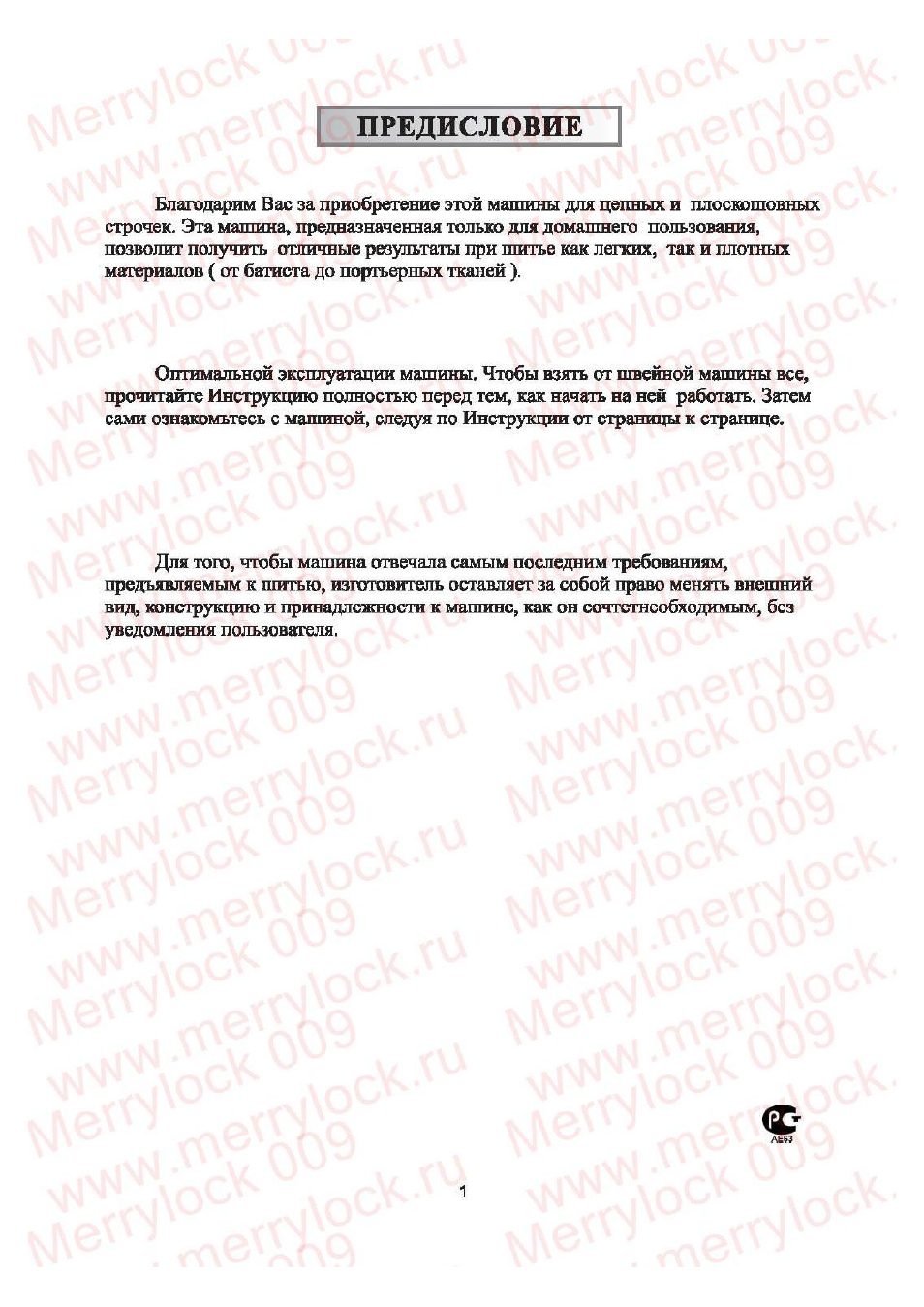

ПРЕДИСЛОВИЕ

Благодарим Вас за приобретение этой машины для цепных и шюскошовных

строчек. Эта машина, предназначенная только для домашнего пользования,

позволит получить отличные результаты при шитье как леогких, так и плотных
материалов ( от батиста до портьерных тканей ).

Оптимальной эксплуатации машины. Чтобы взять от швейной машины все,

прочитайте Инструкцию полностью перед тем, как начать на ней работать. Затем

сами ознакомьтесь с машиной, следуя по Инструкщш от страницы к странице.

Для того, чтобы машина отвечала самым последним требованиям,

предъявляемым к шитью, изготовитель оставляет за собой право менять внешний

вид, конструкцию и принадлежности к машине, как он сочтетнеобходимым, без
уведомления пользователя.

Ф

АЕ53

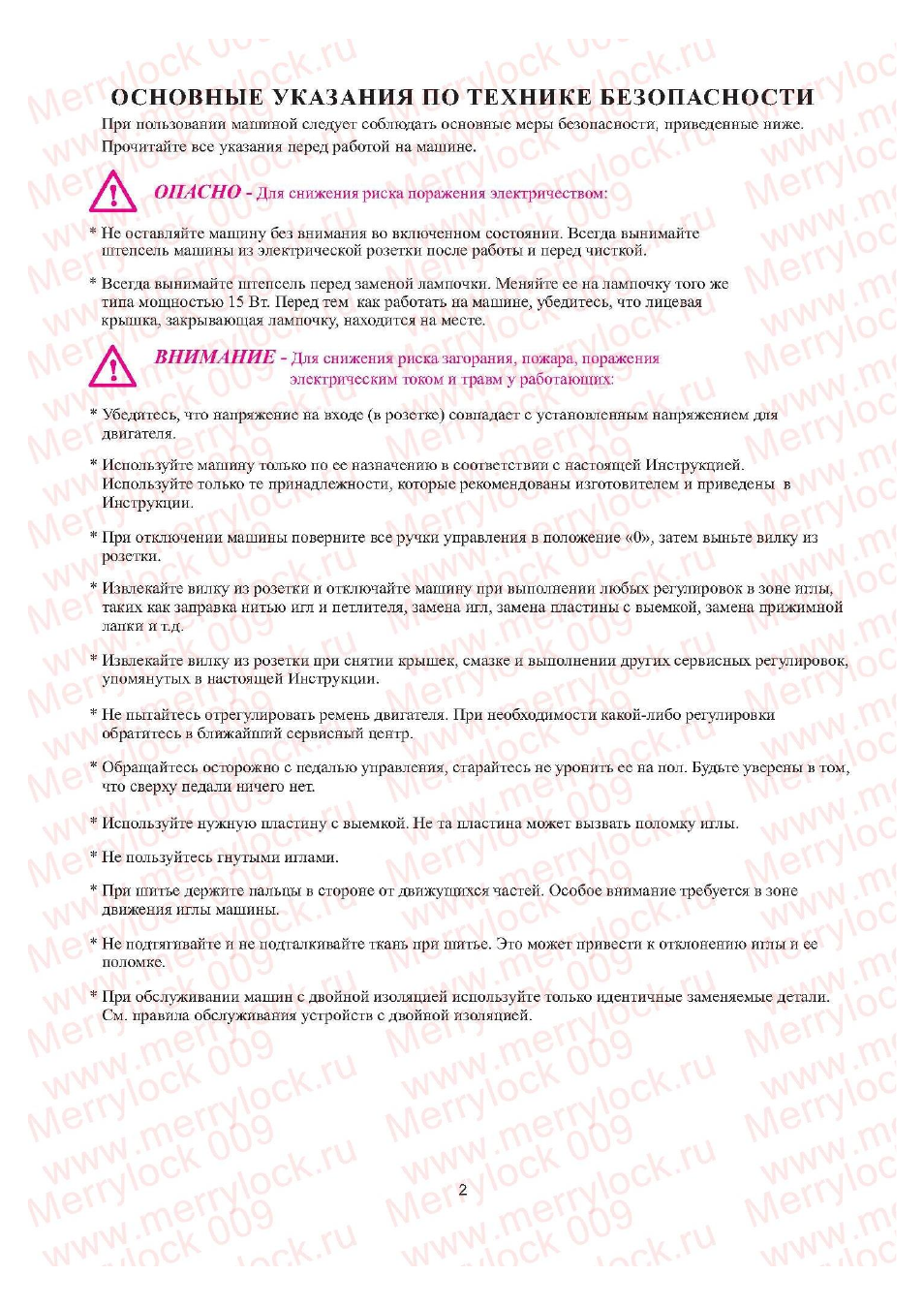

ОСНОВНЫЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

При пользовании машиной следует соблюдать основные меры безопасности^ приведенные ниже.

Прочитайте все указания перед работой на машине.

А

!\ ОПАСНО

- Для снижения риска поражения электричеством:

* Не оставляйте машину без внимания во включенном состоянии. Всегда вынимайте

штепсель машины из электрической розетки после работы и перед чисткой.

* Всегда вынимайте штепсель перед заменой лампочки. Меняйте ее на лампочку того же

типа мощностью 15 Вт. Перед тем как работать на машине, убедитесь, что лицевая
крышка, закрывающая лампочку, находится на месте.

А

ВНИМАНИЕ

- Для снижения риска загорания, пожара, поражения

электрическим током и травм у работающих:

* Убедитесь, что напряжение на входе (в розетке) совпадает с установленным напряжением для

двигателя.

* Используйте машину только по ее назначению в соответствии с настоящей Инструкцией.

Используйте только те принадлежности, которые рекомендованы изготовителем и приведены в
Инструкции.

* При отключении машины поверните все ручки управления в положение «О», затем выньте вилку из

розетки.

* Извлекайте вилку из розетки и отключайте машину при выполнении любых регулировок в зоне иглы,

таких как заправка нитью игл и петлителя, замена игл, замена пластины с выемкой, замена прижимной
лапки и т.д.

* Извлекайте вилку из розетки при снятии крышек, смазке и выполнении других сервисных регулировок,

упомянутых в настоящей Инструкции.

* Не пытайтесь отрегулировать ремень двигателя. При необходимости какой-либо регулировки

обратитесь в ближайший сервисный центр.

* Обращайтесь осторожно с педалью управления, старайтесь не уронить ее на пол. Будьте уверены в том,

что сверху педали ничего нет.

* Используйте нужную пластину с выемкой. Не та пластина может вызвать поломку иглы.

* Не пользуйтесь гнутыми иглами.

* При шитье держите пальцы в стороне от движущихся частей. Особое внимание требуется в зоне

движения иглы машины.

* Не подтягивайте и не подталкивайте ткань при шитье. Это может привести к отклонению иглы и ее

поломке.

*

* При обслуживании машин с двойной изоляцией используйте только идентичные заменяемые детали.

См. правила обслуживания устройств с двойной изоляцией.

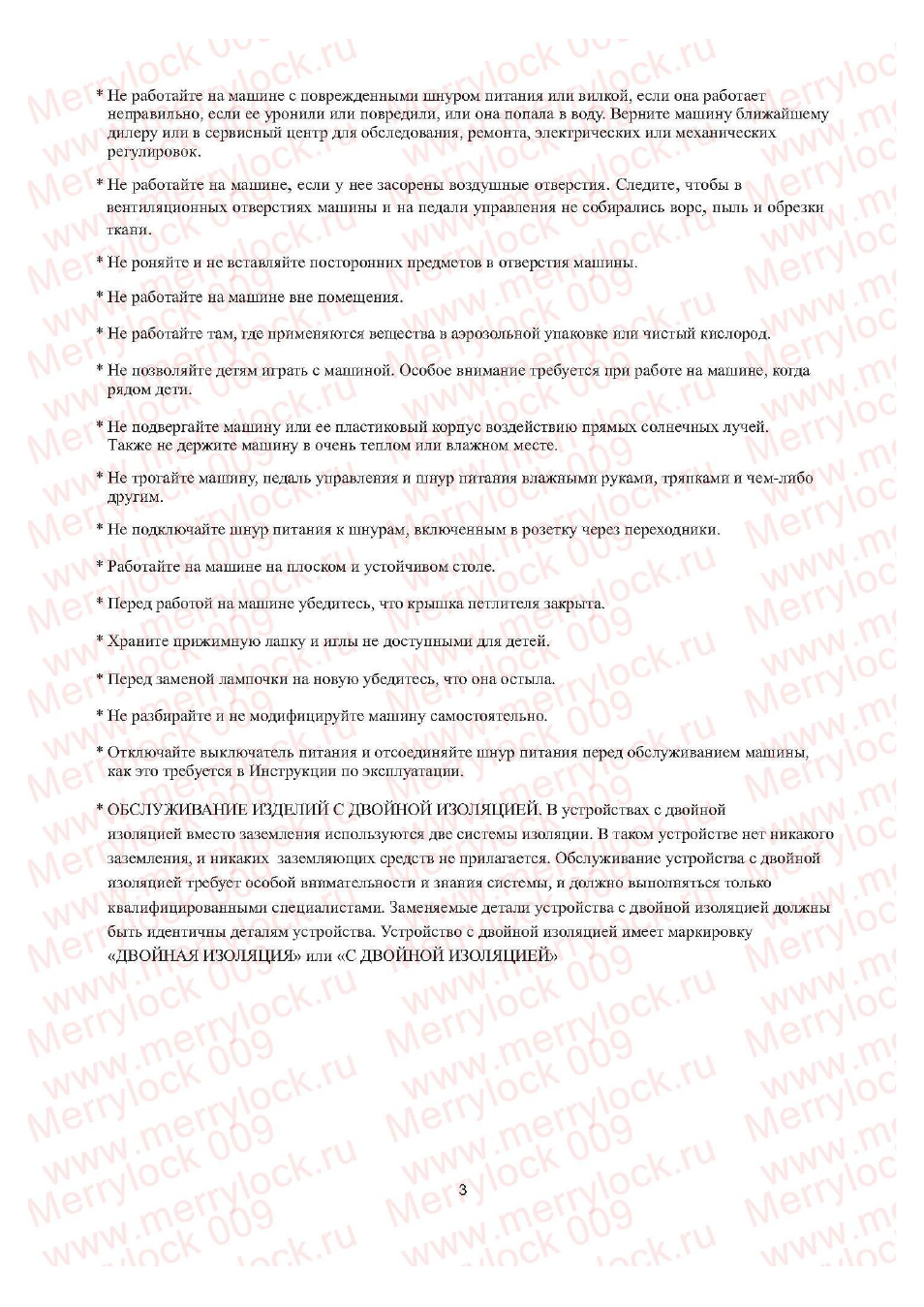

* Не работайте на машине с поврежденными шнуром питания или вилкой, если она работает

неправильно, если ее уронили или повредили, или она попала в воду. Верните машину ближайшему

дилеру или в сервисный центр для обследования, ремонта, электрических или механических
регулировок.

* Не работайте на машине, если у нее засорены воздушные отверстия. Следите, чтобы в

вентиляционных отверстиях машины и на педали управления не собирались ворс, пьшь и обрезки

ткани.

* Не роняйте и не вставляйте посторонних предметов в отверстия машины.

* Не работайте на машине вне помегцения.

* Не работайте там, где применяются вещества в аэрозольной упаковке или чистый кислород.

* Не позволяйте детям играть с машиной. Особое внимание требуется при работе на машине, когда

рядом дети.

* Не подвергайте машину или ее пластиковый корпус воздействию прямых солнечных лучей.

Также не держите машину в очень теплом или влажном месте.

* Не трогайте машину, педаль управления и шнур питания влажными руками, тряпками и чем-либо

другим.

* Не подключайте шнур питания к шнурам, включенным в розетку через переходники.

* Работайте на машине на плоском и устойчивом столе.

* Перед работой на машине убедитесь, что крышка петлителя закрыта.

* Храните прижимную лапку и иглы не доступными для детей.

* Перед заменой лампочки на новую убедитесь, что она остыла.

* Не разбирайте и не модифицируйте машину самостоятельно.

* Отключайте выключатель питания и отсоединяйте шнур питания перед обслуживанием машины,

как это требуется в Инструкции по эксплуатации.

*

* ОБСЛУЖИВАНИЕ ИЗДЕЛИЙ С ДВОЙНОЙ ИЗОЛЯЕ[ИЕЙ. В устройствах с двойной

изоляцией вместо заземления используются две системы изоляции. В таком устройстве нет никакого

заземления, и никаких заземляющих средств не прилагается. Обслуживание устройства с двойной

изоляцией требует особой внимательности и знания системы, и должно выполняться только

квалифицированными специалистами. Заменяемые детали устройства с двойной изоляцией должны

быть идентичны деталям устройства. Устройство с двойной изоляцией имеет маркировку

«ДВОЙНАЯ ИЗОЛЯЦИЯ» или «С ДВОЙНОЙ ИЗОЛЯЦИЕЙ»

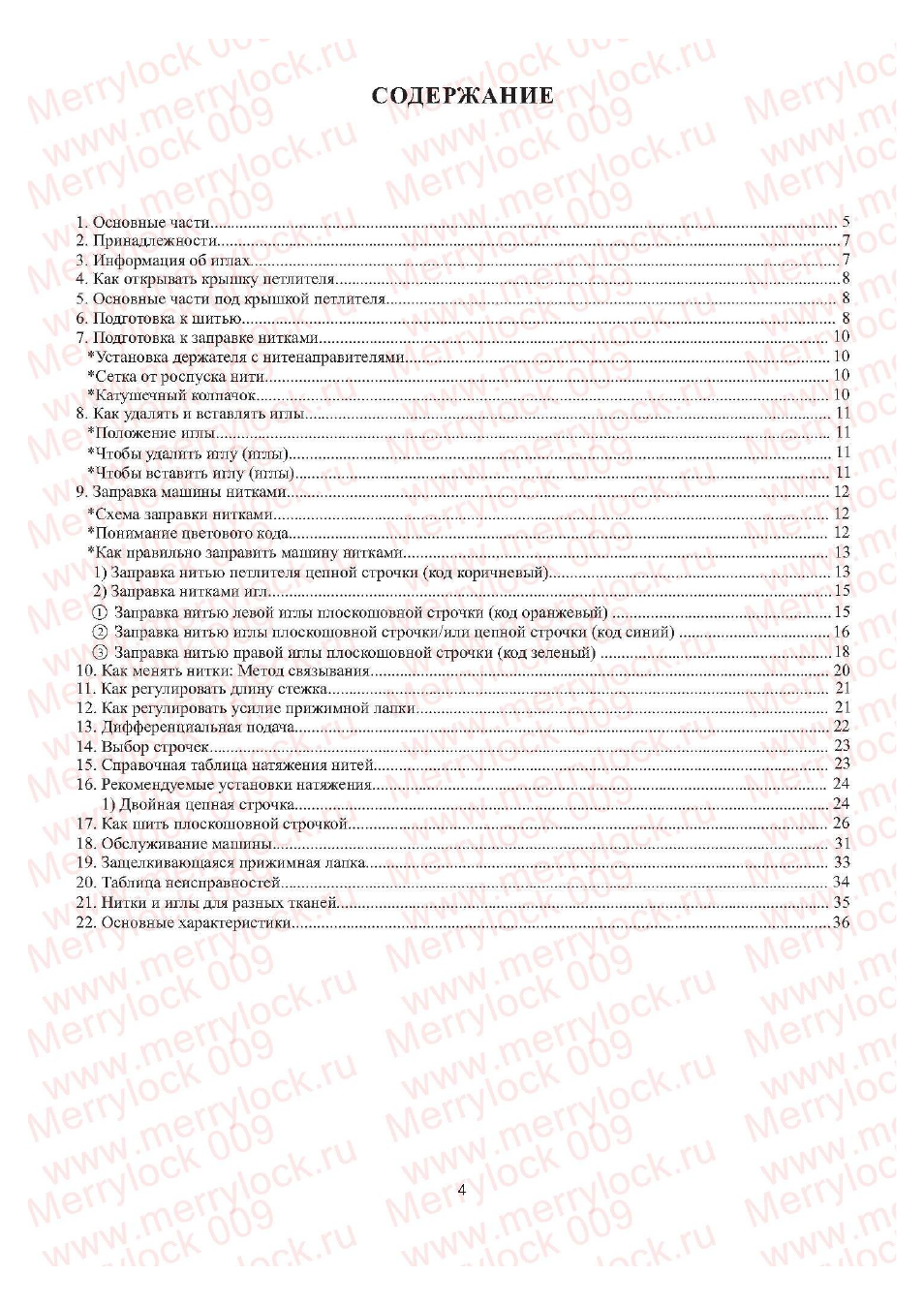

СОДЕРЖАНИЕ

1. Основные части...........................................................................................................................................................5

2. Принадлежности......................................................................................................................................................... 7
3. Информация об иглах.................................................................................................................................................7

4. Как открывать крышку петлителя............................................................................................................................ 8

5. Основные части под крышкой петлителя............................................................................................................... 8
6. Подготовка к шитью.................................................................................................................................................. 8
7. Подготовка к заправке нитками..............................................................................................................................10

^Установка держателя с нитенаправителями......................................................................................................... 10
*Сетка от роспуска нити........................................................................................................................................... 10
^Катушечный колпачок.............................................................................................................................................10

8. Как удалять и вставлять иглы................................................................................................................................. 11

^Положение иглы...................................................................................................................................................... 11
*Чтобы удалить иглу (иглы)...................................................................................................................................... И
*Чтобы вставить иглу (иглы)................................................................................................................................... 11

9. Заправка машины нитками...................................................................................................................................... 12

*Схема заправки нитками......................................................................................................................................... 12
^Понимание цветового кода.................................................................................................................................... 12
*Как правильно заправить машину нитками......................................................................................................... 13

1) Заправка нитью петлителя цепной строчки (код коричневый)...................................................................... 13

2) Заправка нитками игл.......................................................................................................................................... 15

(Т) Заправка нитью левой иглы плоскошовной строчки (код оранжевый).........................................................15
(2) Заправка нитью иглы плоскошовной строчки/или цепной строчки (код синий)......................................... 16
(3) Заправка нитью правой иглы плоскошовной строчки (код зеленый)............................................................ 18

10. Как менять нитки: Метод связывания..................................................................................................................20
11. Как регулировать длину стежка........................................................................................................................... 21
12. Как регулировать усилие прижимной лапки...................................................................................................... 21
13. Дифференциальная подача.................................................................................................................................... 22
14. Выбор строчек.........................................................................................................................................................23
15. Справочная таблица натяжения нитей................................................................................................................. 23
16. Рекомендуемые установки натяжения................................................................................................................ 24

1) Двойная цепная строчка....................................................................................................................................24

17. Как шить плоскошовной строчкой....................................................................................................................... 26
18. Обслуживание машины........................................................................................................................................ 31
19. Заш;елкиваюш;аяся прижимная лапка................................................................................................................. 33

20. Таблица неисправностей........................................................................................................................................34
21. Нитки и иглы для разных тканей.......................................................................................................................... 35
22. Основные характеристики.....................................................................................................................................36

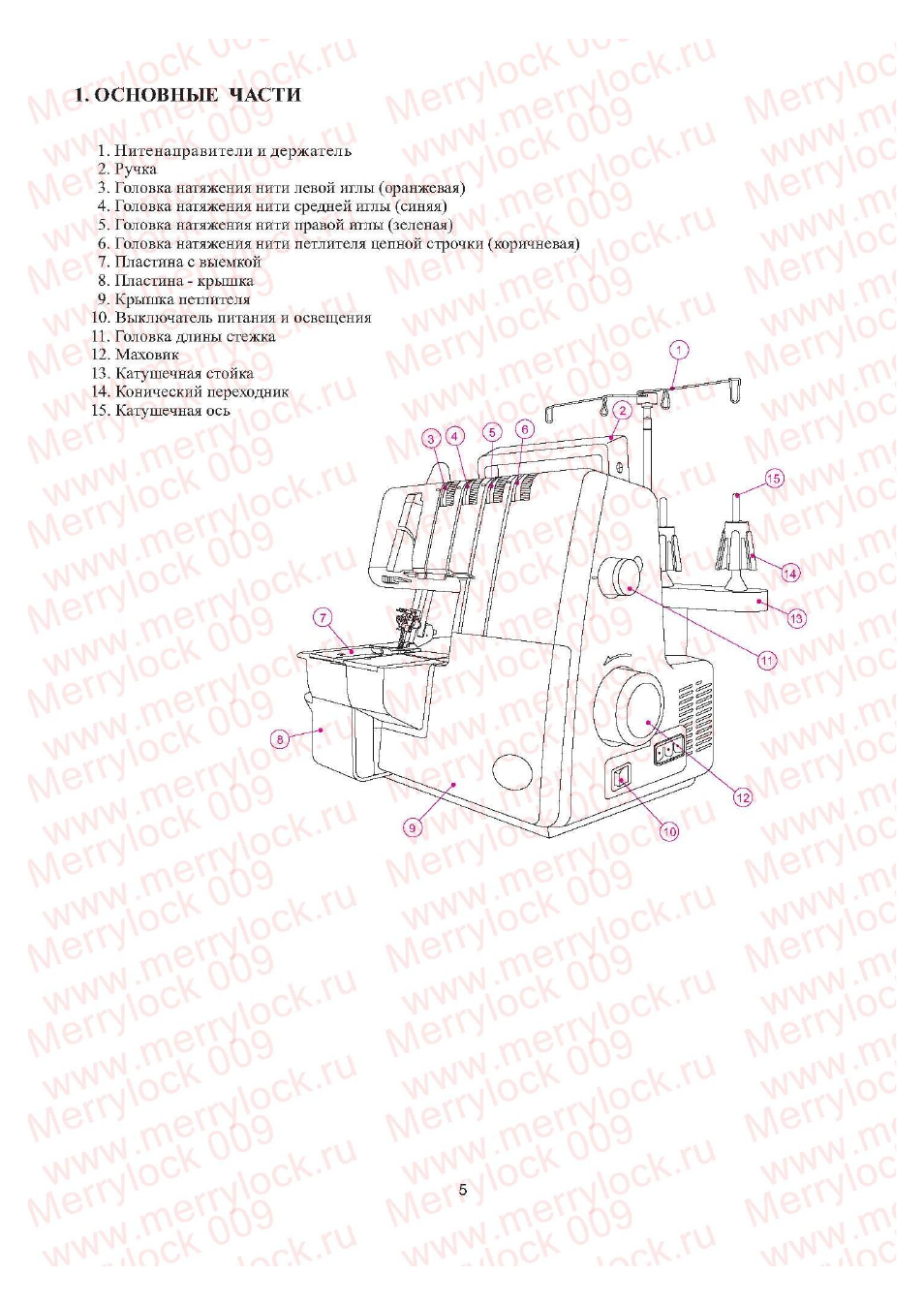

1. ОСНОВНЫЕ ЧАСТИ

1. Нитенаправйтелй

й

держатель

2. Ручка
3. Головка натяженйя

нитй

левой

йглы

(оранжевая)

4. Головка натяженйя нити средней иглы (синяя)

5. Головка натяжения нити правой нглы (зеленая)
6. Головка натяжения нити петлителя цепной строчки (коричневая)
7. Пластина с выемкой

8. Пластина - крышка

9. Крышка петлителя

10. Выключатель питания и освещения

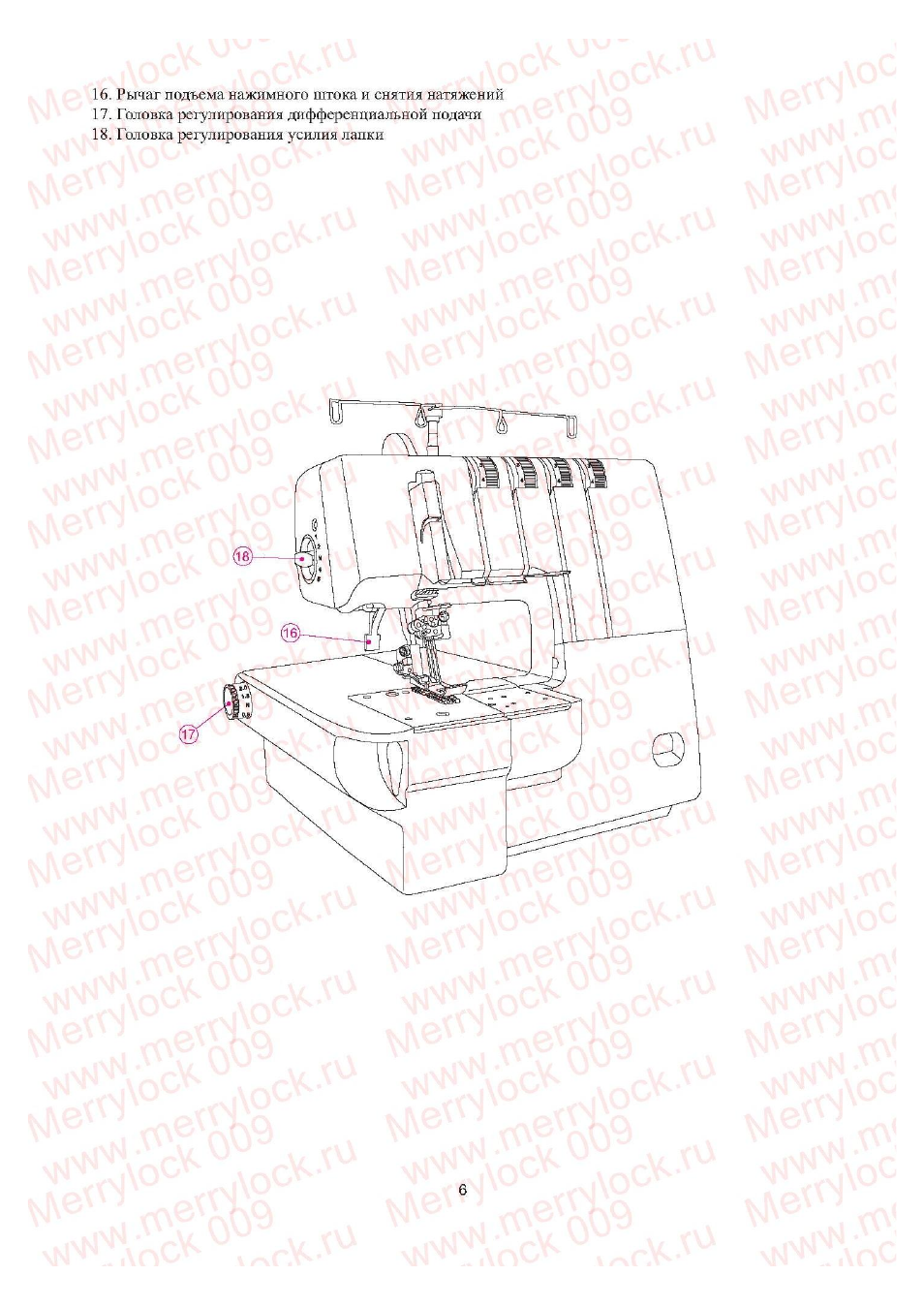

16. Рычаг подъема нажимного штока и снятия натяжений

17. Головка регулирования дифференциальной подачи
18. Головка регулирования усилия лапки

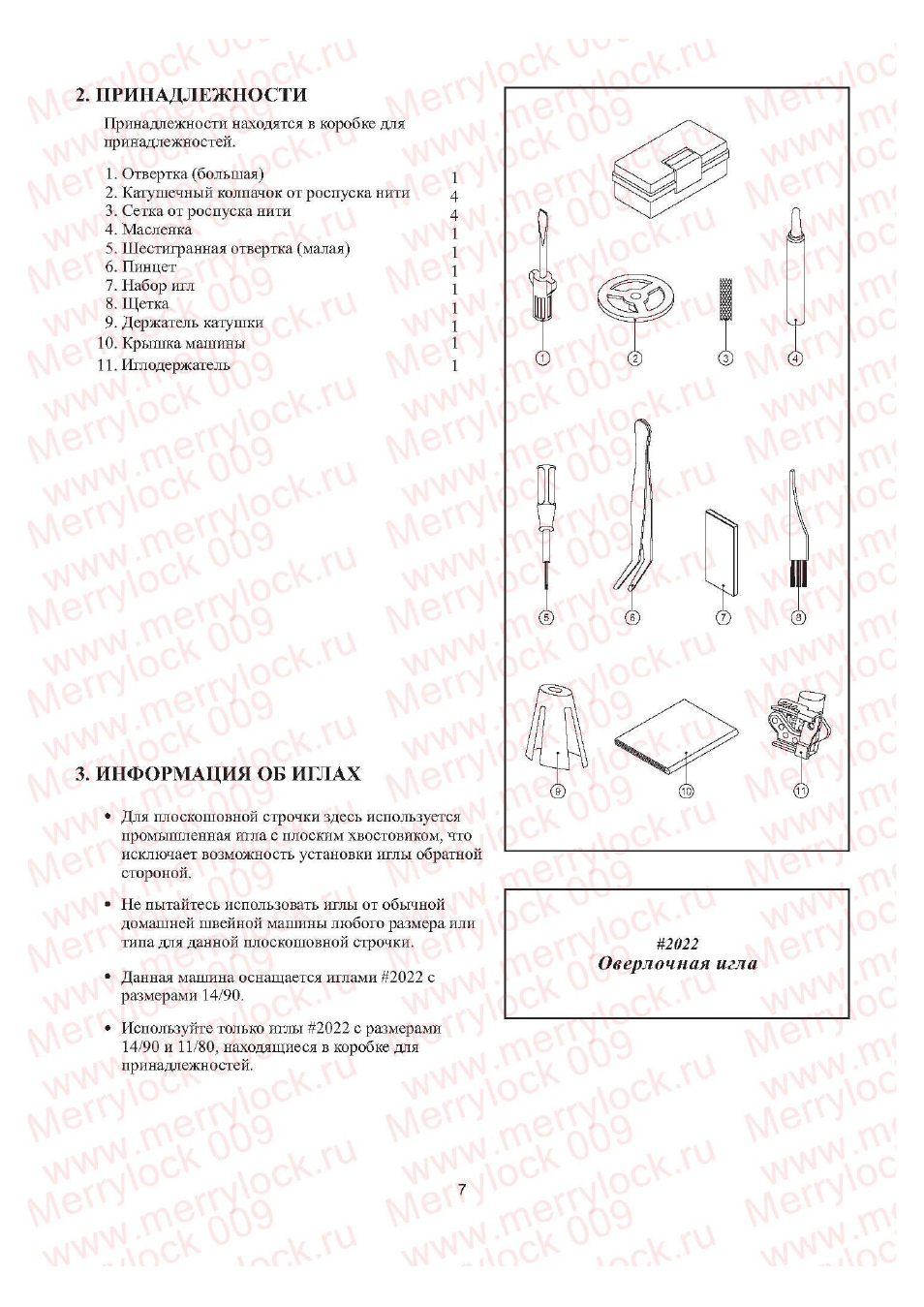

2. ПРИНАДЛЕЖНОСТИ

Принадлежности находятся в коробке для
принадлежностей.

1. Отвертка (большая)

\

2. Катушечный колпачок от роспуска нити 4
3. Сетка от роспуска нити

4

4. Масленка

\

5. Шестигранная отвертка (малая)

\

6.

Пинцет

I

7. Набор игл

I

8. Щетка

1

9. Держатель катушки

\

10. Крышка машины

1

11. Иглодержатель

1

3. ИНФОРМАЦИЯ ОБ ИГЛАХ

• Для плоскошовной строчки здесь используется

промышленная игла с плоским хвостовиком, что
исключает возможность установки иглы обратной
стороной.

• Не пытайтесь использовать иглы от обычной

домашней швейной машины любого размера или
типа для данной плоскошовной строчки.

• Данная машина оснащается иглами #2022 с

размерами 14/90.

•

• Используйте только иглы #2022 с размерами

14/90 и 11/80, находящиеся в коробке для

принадлежностей.

4. КАК ОТКРЫВАТЬ КРЫШКУ

ПЕТЛИТЕЛЯ

А

предостережение'.

Убедитесь, что выключатель питания

выключен.

Сдвиньте крышку насколько возможно вправо.
Поверните крышку вниз на себя.

А

предостережение'.

Убедитесь, что при шитье крышка
закрыта.

5. ОСНОВНЫЕ ЧАСТИ ПОД

КРЫШКОЙ ПЕТЛИТЕЛЯ

1. Прижимная лапка

2. Петлитель цепной/плоскошовной строчки

6.

ПОДГОТОВКА К

шитью

• Вставьте штекер педали управления в

соответствующее гнездо в машине.

• Вставьте вилку в розетку.

• Выключатель питания;

Нажмите на сторону с символом «I»
для включения «ON»
Нажмите на сторону с символом «О»
для выключения «OFF»

• Для пуска машины и регулирования

скорости нажимайте на педаль управления.

• Чем сильнее нажимают на педаль, тем

быстрее шьет машина.

•

• Для остановки машины и прекращения

шитья снимите ногу с педали управления.

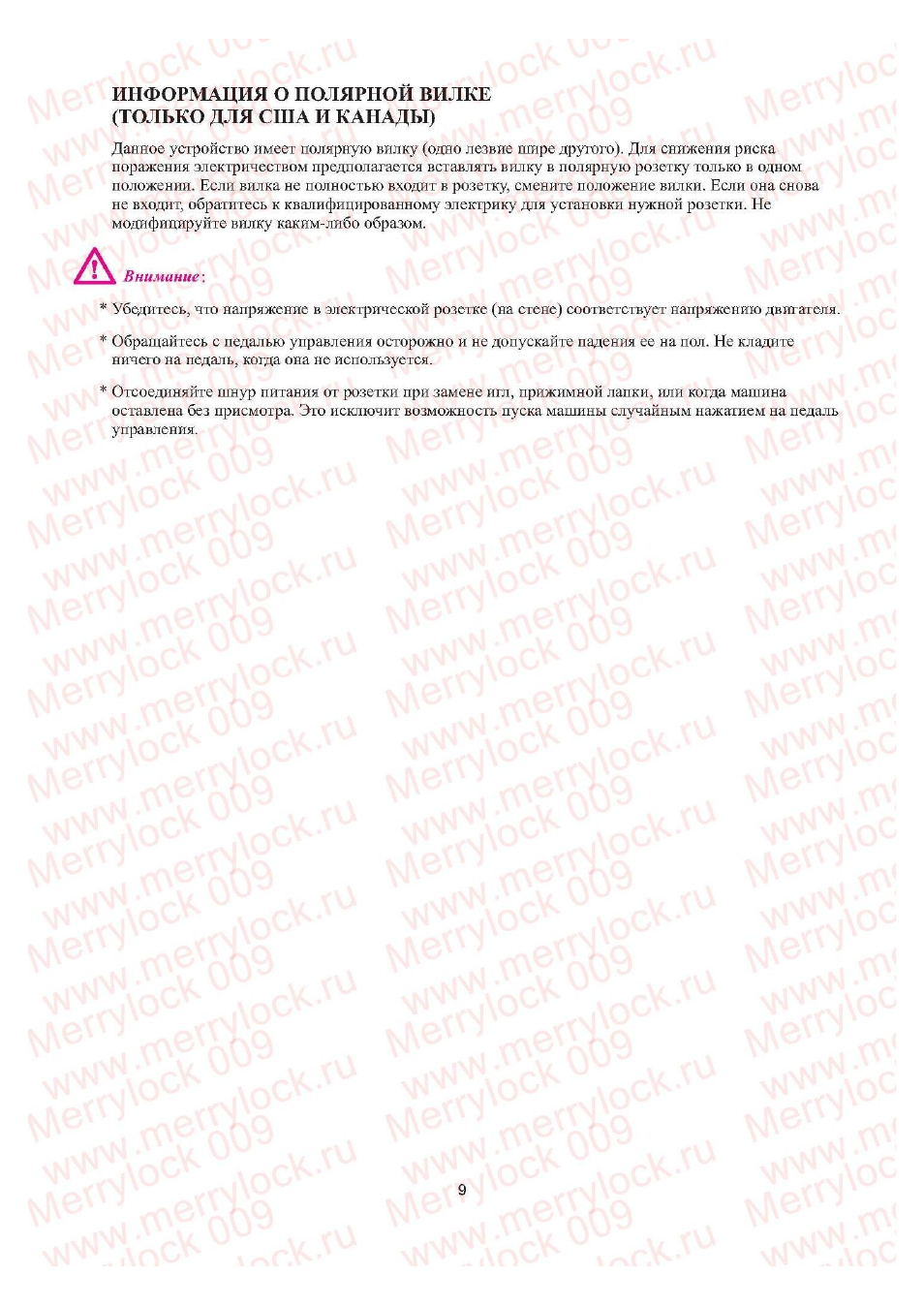

ИНФОРМАЦИЯ О

полярной

вилке

(ТОЛЬКО для США и КАНАДЫ)

Данное устройство имеет полярную вилку (одно лезвие шире другого). Для снижения риска

поражения электричеством предполагается вставлять вилку в полярную розетку только в одном
положении. Если вилка не полностью входит в розетку, смените положение вилки. Если она снова
не входит, обратитесь к квалифицированному электрику для установки нужной розетки. Не
модифицируйте вилку каким-либо образом.

А

Внимание

:

* Убедитесь, что напряжение в электрической розетке (на етене) еоответствует напряжению двигателя.

* Обрагцайтесь с педалью управления осторожно и не допускайте падения ее на пол. Не кладите

ничего на педаль, когда она не используется.

*

* Отсоединяйте шнур питания от розетки при замене игл, прижимной лапки, или когда машина

оставлена без присмотра. Это исключит возможность пуска машины случайным нажатием на педаль

управления.
