Техническое обслуживание
332394C
11

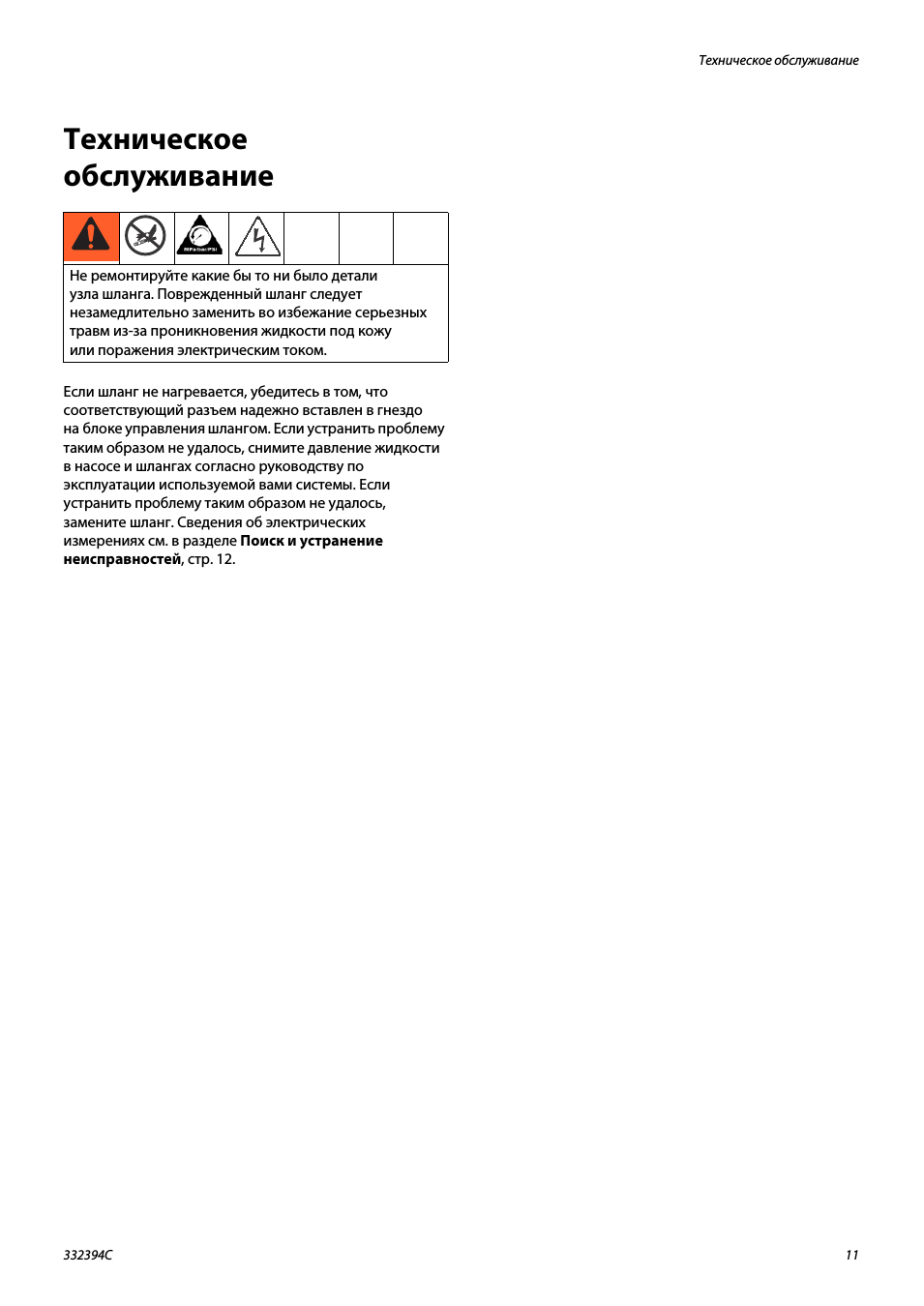

Техническое
обслуживание
Если шланг не нагревается, убедитесь в том, что
соответствующий разъем надежно вставлен в гнездо
на блоке управления шлангом. Если устранить проблему
таким образом не удалось, снимите давление жидкости
в насосе и шлангах согласно руководству по
эксплуатации используемой вами системы. Если
устранить проблему таким образом не удалось,
замените шланг. Сведения об электрических
измерениях см. в разделе Поиск и устранение
неисправностей, стр. 12.
Не ремонтируйте какие бы то ни было детали
узла шланга. Поврежденный шланг следует
незамедлительно заменить во избежание серьезных
травм из-за проникновения жидкости под кожу
или поражения электрическим током.
Поиск и устранение неисправностей
12
332394C

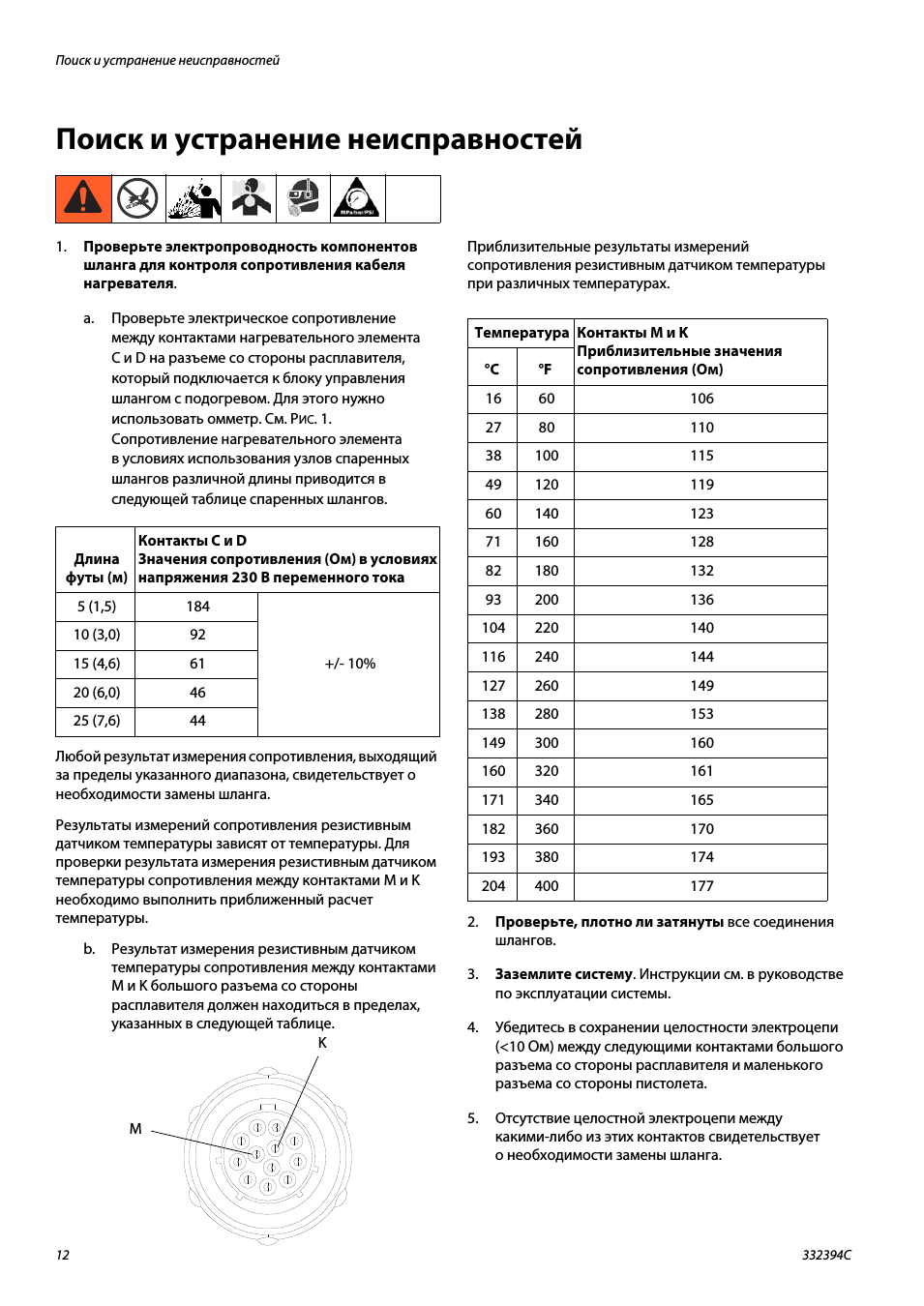

Поиск и устранение неисправностей
1. Проверьте электропроводность компонентов
шланга для контроля сопротивления кабеля
нагревателя.
a. Проверьте электрическое сопротивление
между контактами нагревательного элемента
C и D на разъеме со стороны расплавителя,
который подключается к блоку управления
шлангом с подогревом. Для этого нужно
использовать омметр. См. Р
ИС
. 1.
Сопротивление нагревательного элемента
в условиях использования узлов спаренных
шлангов различной длины приводится в
следующей таблице спаренных шлангов.
Любой результат измерения сопротивления, выходящий
за пределы указанного диапазона, свидетельствует о
необходимости замены шланга.
Результаты измерений сопротивления резистивным
датчиком температуры зависят от температуры. Для
проверки результата измерения резистивным датчиком
температуры сопротивления между контактами M и K
необходимо выполнить приближенный расчет
температуры.
b. Результат измерения резистивным датчиком
температуры сопротивления между контактами
M и K большого разъема со стороны
расплавителя должен находиться в пределах,
указанных в следующей таблице.
Приблизительные результаты измерений
сопротивления резистивным датчиком температуры
при различных температурах.
2. Проверьте, плотно ли затянуты все соединения
шлангов.
3. Заземлите систему. Инструкции см. в руководстве
по эксплуатации системы.

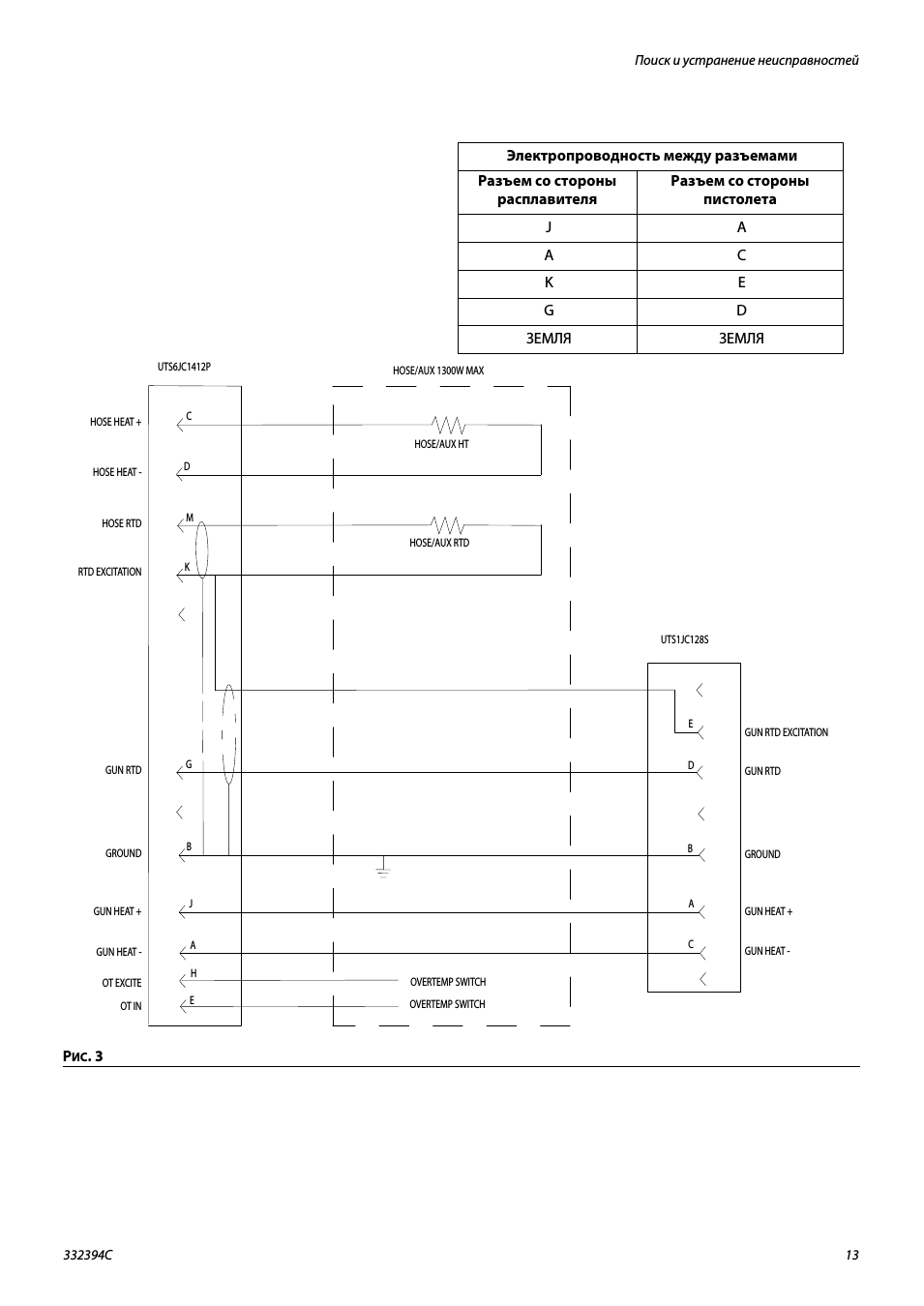

4. Убедитесь в сохранении целостности электроцепи
(<10
Ом
) между следующими контактами большого
разъема со стороны расплавителя и маленького
разъема со стороны пистолета.
5. Отсутствие целостной электроцепи между
какими-либо из этих контактов свидетельствует
о необходимости замены шланга.
Длина
футы (м)
Контакты C и D
Значения сопротивления (Ом) в условиях
напряжения 230 В переменного тока
5 (1,5)
184
+/- 10%
10 (3,0)
92
15 (4,6)
61
20 (6,0)
46
25 (7,6)
44
M
K
Температура Контакты M и K
Приблизительные значения
сопротивления (Ом)
°C
°F
16
60
106
27
80
110
38
100
115
49
120
119
60
140
123
71
160
128
82
180
132
93
200
136
104
220
140
116
240
144
127
260
149
138
280
153
149
300
160
160
320
161
171
340
165
182
360
170
193
380
174
204
400
177
Спецификация деталей
14
332394C

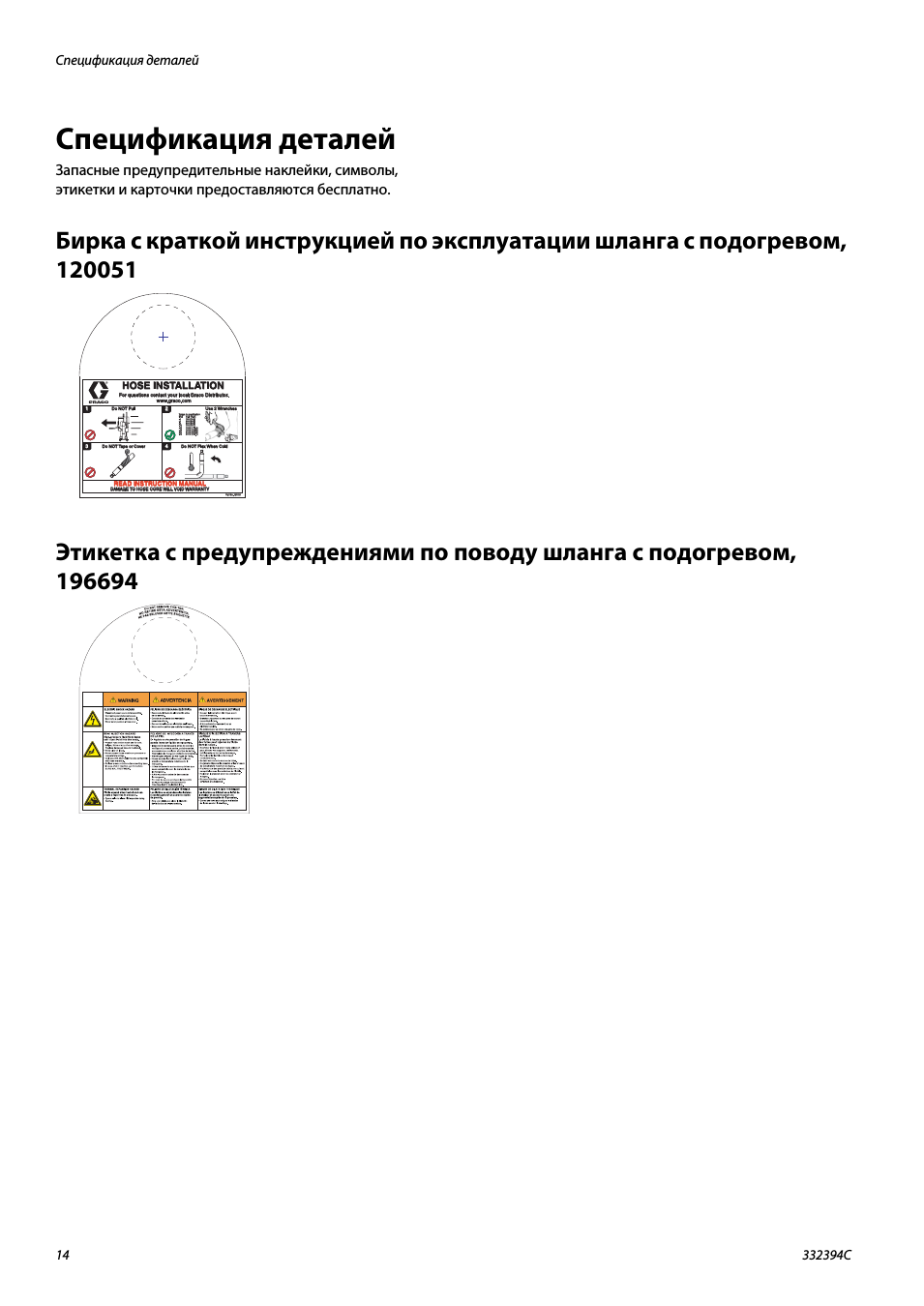

Спецификация деталей
Запасные предупредительные наклейки, символы,
этикетки и карточки предоставляются бесплатно.
Бирка с краткой инструкцией по эксплуатации шланга с подогревом,
120051
Этикетка с предупреждениями по поводу шланга с подогревом,
196694
READ INSTRUCTION MANUAL
DAMAGE TO HOSE CORE WILL VOID WARRANTY
For questions contact your local Graco Distributor.
www.graco.com
HOSE INSTALLATION
1
2
3
4
Part No. 120051
Do NOT Pull
Use 2 Wrenches
Do NOT Tape or Cover
Do NOT Flex When Cold
Torque to specification:
Size in-lb
(N-m)
-4
150 (16.9)
-6 300
(33.9)
-8 500
(56.5)
-10 700
(79.1)
-12 1000
(113.0)
-16 1400
(158.2)
-20 2100
(237.3)
-24 3000
(339.0)
Технические данные
332394C
15

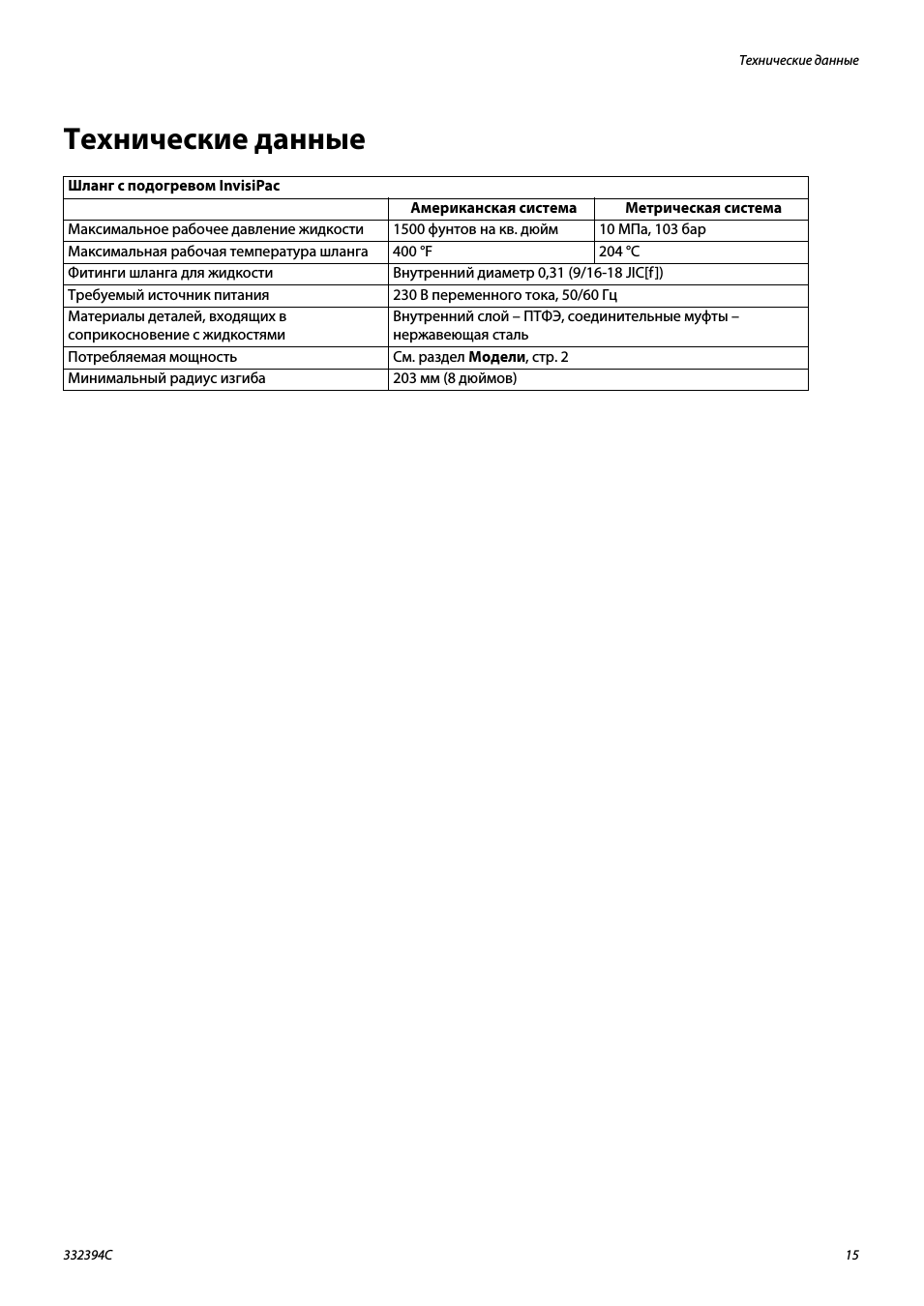

Технические данные
Шланг с подогревом InvisiPac
Американская система
Метрическая система
Максимальное рабочее давление жидкости
1500 фунтов на кв. дюйм
10 МПа, 103 бар
Максимальная рабочая температура шланга
400 °F
204 °C
Фитинги шланга для жидкости
Внутренний диаметр 0,31 (9/16-18 JIC[f])
Требуемый источник питания
230 В переменного тока, 50/60 Гц
Материалы деталей, входящих в
соприкосновение с жидкостями
Внутренний слой – ПТФЭ, соединительные муфты –
нержавеющая сталь
Потребляемая мощность
См. раздел Модели, стр. 2
Минимальный радиус изгиба
203 мм (8 дюймов)
Все письменные и визуальные данные, содержащиеся в настоящем документе, отражают самую свежую информацию об изделии,
имеющуюся на момент публикации.
Компания Graco оставляет за собой право в любой момент вносить изменения без предварительного уведомления.
Информация о патентах представлена на сайте www.graco.com/patents.
Перевод оригинальных инструкций. This manual contains Russian. MM 332072
Главный офис компании Graco: Миннеаполис
Международные представительства: Бельгия, Китай, Япония, Корея
GRACO INC. AND SUBSIDIARIES • P.O. BOX 1441 • MINNEAPOLIS MN 55440-1441 • USA
© Graco Inc., 2012. Все производственные объекты компании Graco зарегистрированы согласно стандарту ISO 9001.
www.graco.com
Пересмотрено в январе 2013 г.

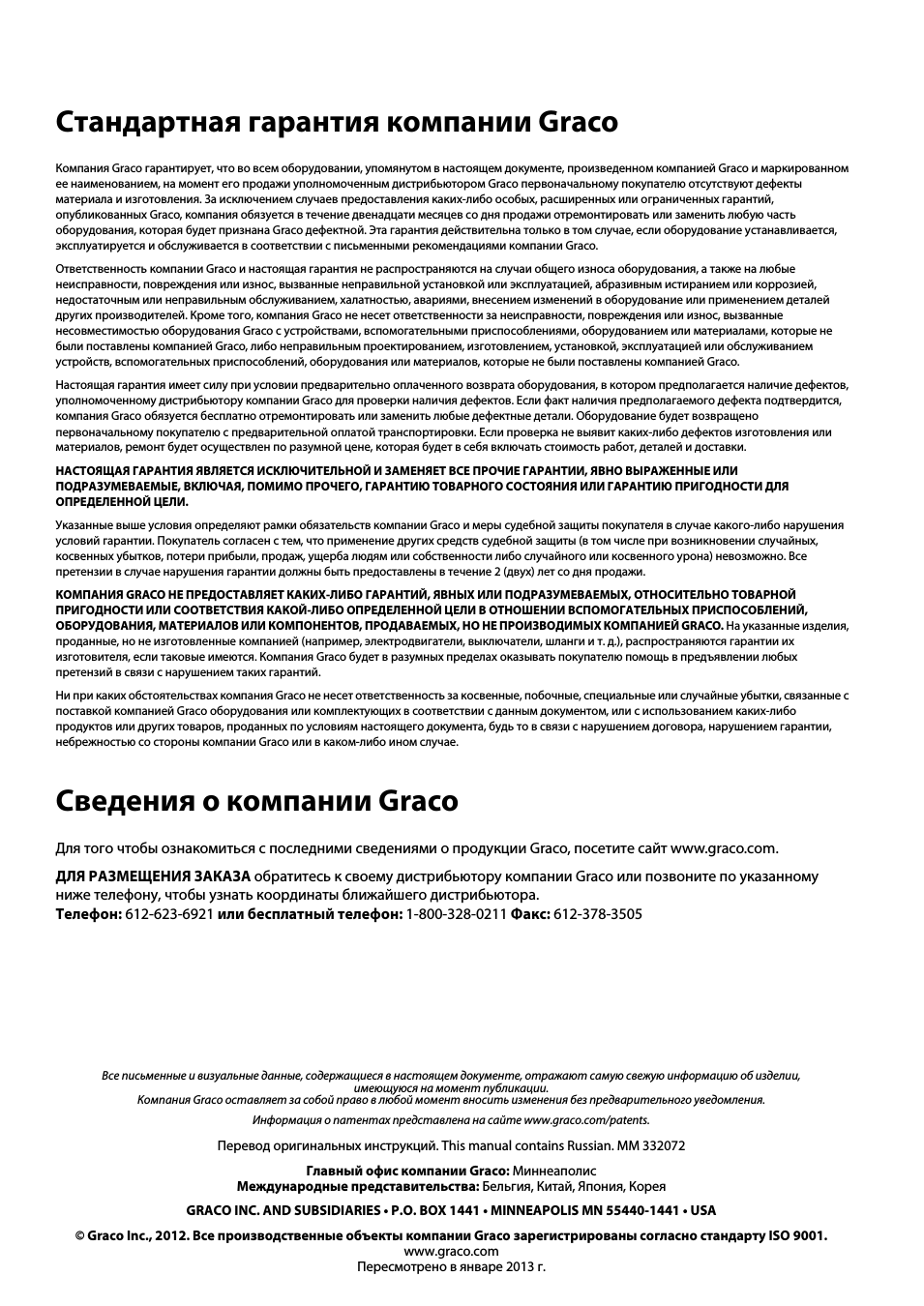

Стандартная гарантия компании Graco
