Falcon Eye FE-78z: Instruction manual and user guide in Russian

модель: FE-78z

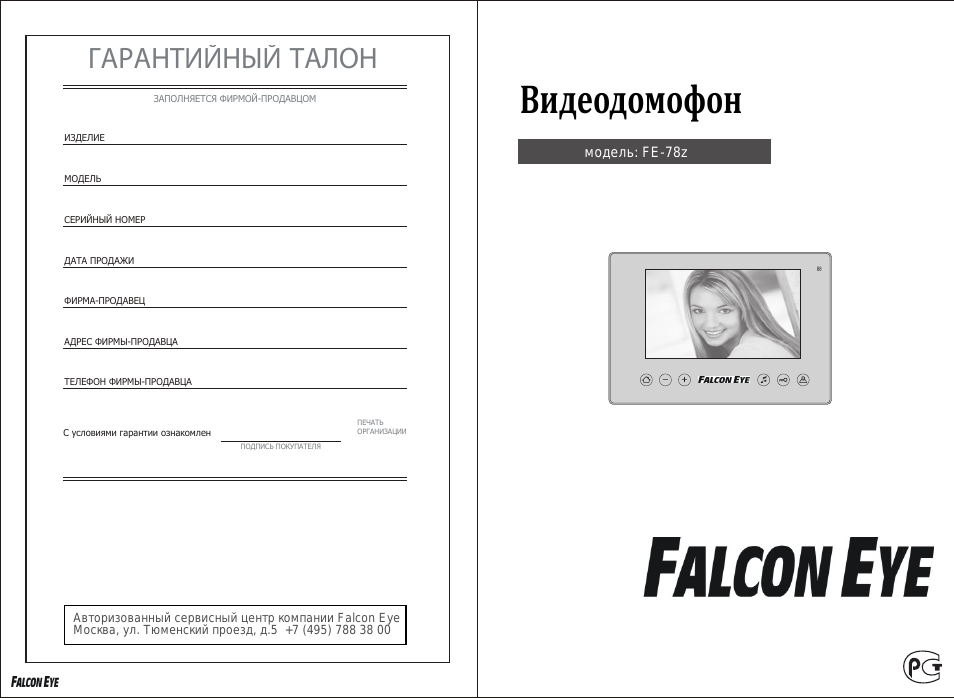

ГАРАНТИЙНЫЙ ТАЛОН

ИЗДЕЛИЕ

МОДЕЛЬ

СЕРИЙНЫЙ НОМЕР

ДАТА ПРОДАЖИ

ФИРМА-ПРОДАВЕЦ

АДРЕС ФИРМЫ-ПРОДАВЦА

ТЕЛЕФОН ФИРМЫ-ПРОДАВЦА

ЗАПОЛНЯЕТСЯ ФИРМОЙ-ПРОДАВЦОМ

С условиями гарантии ознакомлен

ПОДПИСЬ ПОКУПАТЕЛЯ

ПЕЧАТЬ

ОРГАНИЗАЦИИ

Авторизованный сервисный центр компании Falcon Eye
Москва, ул. Тюменский проезд, д.5 +7 (495) 788 38 00

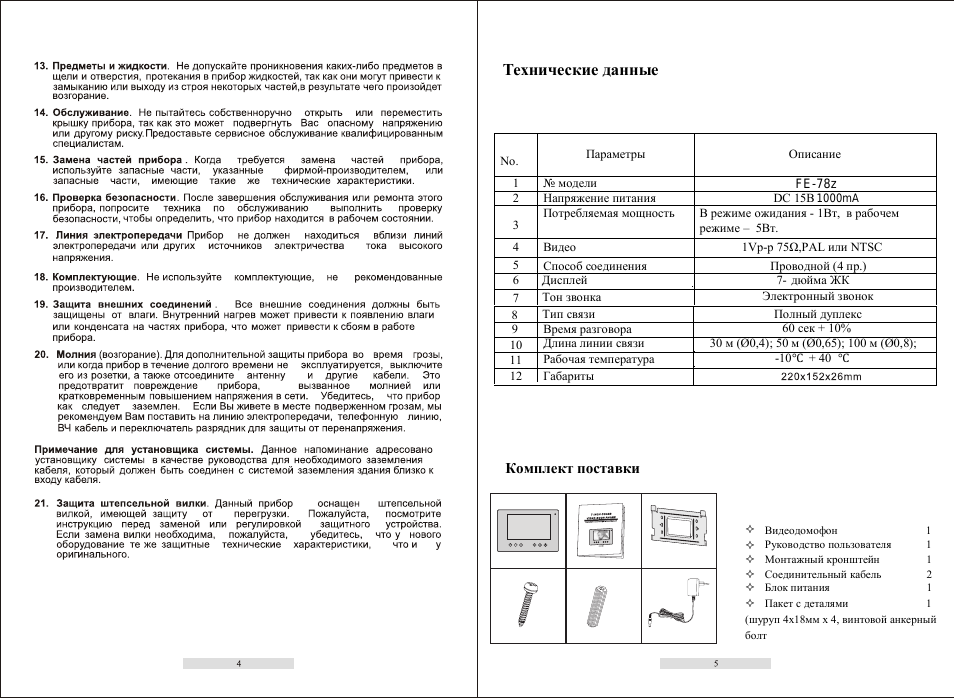

Технические данные

No.

Параметры

Описание

1 № модели
2 Напряжение питания

DC 15В

3

Потребляемая мощность

В режиме ожидания - 1Вт, в рабочем
режиме – 5Вт.

4 Видео

1Vp-p 75Ω,PAL или NTSC

5

Способ соединения

Проводной (4 пр.)

6
7

8

Дисплей

7- дюйма ЖК

9

Тон звонка

Электронный звонок

10

Тип связи

Полный дуплекс

11

Время разговора

60 сек + 10%

12

Длина линии связи

30 м (Ø0,4); 50 м (Ø0,65); 100 м (Ø0,8);

Рабочая температура

-10

℃ + 40 ℃

Габариты

Комплект поставки

²

Видеодомофон 1

²

Руководство пользователя 1

² Монтажный кронштейн 1
² Соединительный кабель 2

² Пакет с деталями 1
(шуруп 4x18мм x 4, винтовой анкерный
болт

FE-78z

1000mA

²
²

² Блок питания

1

Основные функции

² 7- дюймовый цветной цифровой ЖК-дисплей;
² Связь без телефонной трубки, четырехпроводное подключение;
²

²

Предназначено для использования, как в загородном доме, так и в
многокомнатной квартире.
Подключение до двух вызывных панелей/видеокамер (автоматическое
внутреннее переключение)

1.

2.

7- дюймовый ЖК-дисплей;

3.

Кнопка «Вверх» ( );

4.

Кнопка «Открыть» ( ) ;

5. Кнопка выбора мелодий ( );

6.

7.

Кнопка «Вниз» ( );

8.

Кнопка «Монитор» ( );

9.

;

Рекомендации по монтажу

1. После определения места установки монитора, надежно прикрепите кронштейн к

стене.

2. Просверлите в центре кронштейна отверстие в стене, достаточно большое для

прокладки двух кабелей

3. Подключите к аппарату блок питания и кабели от вызывных панелей.
4.
5.

Установите монитор на кронштейн.

6.

Закрепите монитор на кронштейне с помощью винтов M3x6, входящих в
комплектацию.

Подключите блок питания к стандартной розетке.

Меню

Микрофон

Динамик

на удобной высоте

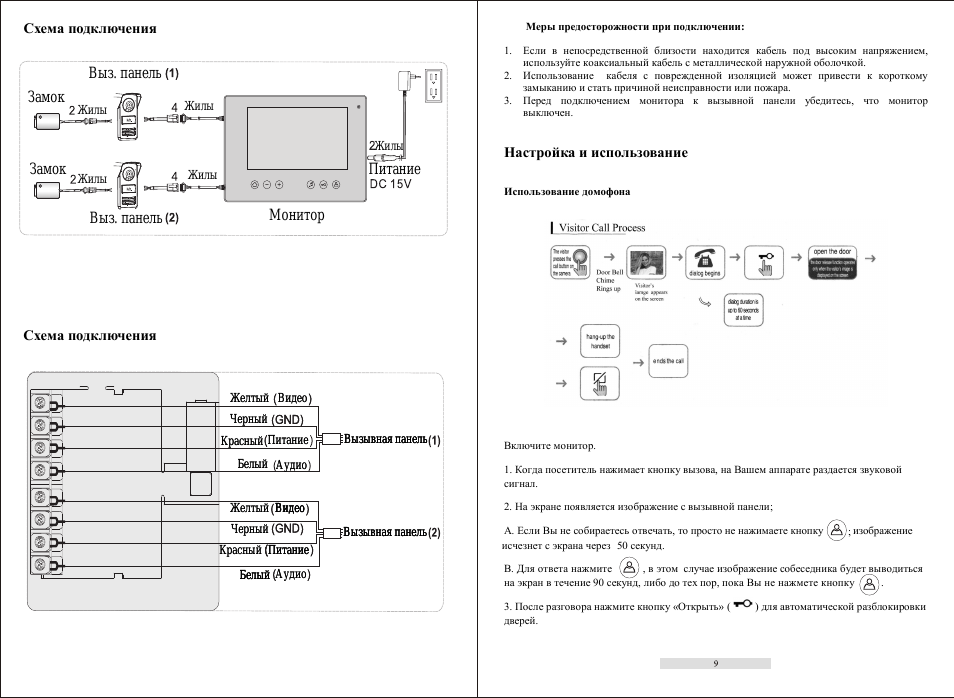

Схема подключения

Меры предосторожности при подключении:

1. Если в непосредственной близости находится кабель под высоким напряжением,

используйте коаксиальный кабель с металлической наружной оболочкой.

2. Использование кабеля с поврежденной изоляцией может привести к короткому

замыканию и стать причиной неисправности или пожара.

3. Перед подключением монитора к вызывной панели убедитесь, что монитор

выключен.

Настройка и использование

Использование домофона

Включите монитор.

1. Когда посетитель нажимает кнопку вызова, на Вашем аппарате раздается звуковой
сигнал.

2. На экране появляется изображение с вызывной панели;

A. Если Вы не собираетесь отвечать, то просто не нажимаете кнопку

; изображение

исчезнет с экрана через 50 секунд.

B. Для ответа нажмите

, в этом случае изображение собеседника будет выводиться

на экран в течение 90 секунд, либо до тех пор, пока Вы не нажмете кнопку

.

3. После разговора нажмите кнопку «Открыть» ( ) для автоматической разблокировки
дверей.

Замок

Выз. панель

Жилы

Монитор

Жилы

Питание

Желтый

Черный

Красный

Вызывная панель

Белый

Видео

Питание

Аудио

Питание

Видео

Аудио

Видео

Схема подключения

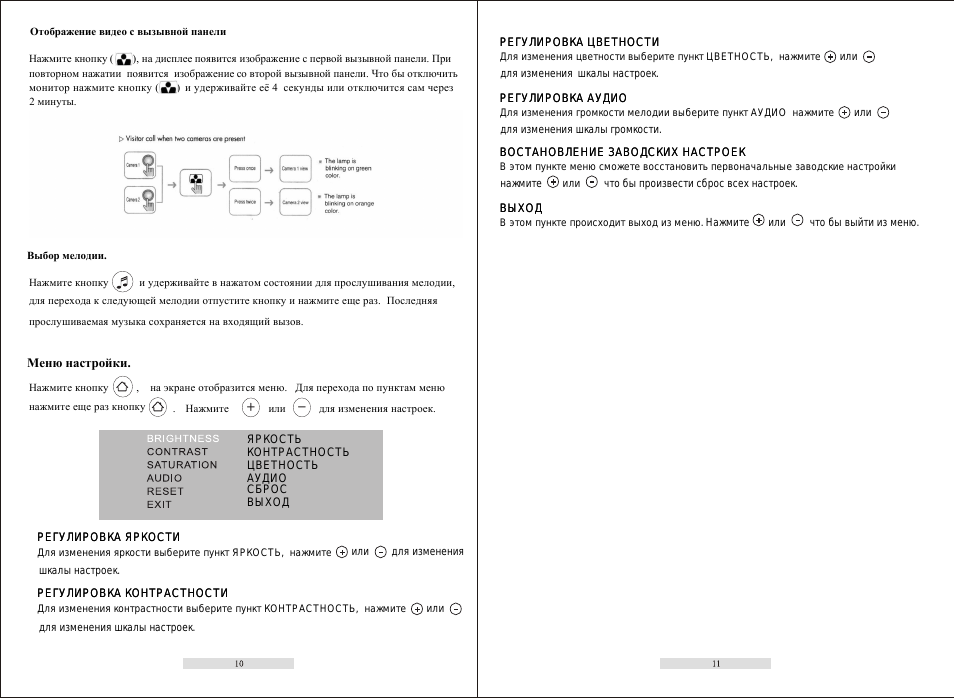

Отображение видео с вызывной панели

Выбор мелодии.

Нажмите кнопку

и удерживайте в нажатом состоянии для прослушивания мелодии,

для перехода к следующей мелодии отпустите кнопку и нажмите еще раз. Последняя

прослушиваемая музыка сохраняется на входящий вызов.

Меню настройки.

Нажмите кнопку

, на экране отобразится меню.Для перехода по пунктам меню

нажмите еще раз кнопку

. Нажмите или

для изменения настроек.

ЯРКОСТЬ
КОНТРАСТНОСТЬ
ЦВЕТНОСТЬ
АУДИО
СБРОС
ВЫХОД

РЕГУЛИРОВКА ЯРКОСТИ

Для изменения яркости выберите пункт ЯРКОСТЬ, нажмите

или

РЕГУЛИРОВКА КОНТРАСТНОСТИ

РЕГУЛИРОВКА ЯРКОСТИ

РЕГУЛИРОВКА КОНТРАСТНОСТИ

для изменения

шкалы настроек.

Для изменения контрастности выберите пункт КОНТРАСТНОСТЬ, нажмите

или

для изменения шкалы настроек.

РЕГУЛИРОВКА ЦВЕТНОСТИ

Для изменения цветности выберите пункт ЦВЕТНОСТЬ, нажмите

или

для изменения шкалы настроек.

РЕГУЛИРОВКА ЦВЕТНОСТИ

РЕГУЛИРОВКА АУДИО

Для изменения громкости мелодии выберите пункт АУДИО нажмите

или

для изменения шкалы громкости.

РЕГУЛИРОВКА АУДИО

ВОСТАНОВЛЕНИЕ ЗАВОДСКИХ НАСТРОЕК

В этом пункте меню сможете восстановить первоначальные заводские настройки

или

нажмите

ВОСТАНОВЛЕНИЕ ЗАВОДСКИХ НАСТРОЕК

что бы произвести сброс всех настроек.

ВЫХОД

или

Нажмите

что бы выйти из меню.

В этом пункте происходит выход из меню.

ВЫХОД

Нажмите кнопку ( ), на дисплее появится изображение с первой вызывной панели. При
повторном нажатии появится изображение со второй вызывной панели. Что бы отключить
монитор нажмите кнопку ( )и удерживайте её 4секунды или отключится сам через
2 минуты.
