Instruction manual and user guide for
Falcon Eye FE-76

модель: FE-76

ГАРАНТИЙНЫЙ ТАЛОН

ИЗДЕЛИЕ

МОДЕЛЬ

СЕРИЙНЫЙ НОМЕР

ДАТА ПРОДАЖИ

ФИРМА-ПРОДАВЕЦ

АДРЕС ФИРМЫ-ПРОДАВЦА

ТЕЛЕФОН ФИРМЫ-ПРОДАВЦА

ЗАПОЛНЯЕТСЯ ФИРМОЙ-ПРОДАВЦОМ

С условиями гарантии ознакомлен

ПОДПИСЬ ПОКУПАТЕЛЯ

ПЕЧАТЬ

ОРГАНИЗАЦИИ

Авторизованный сервисный центр компании Falcon Eye
Москва, ул. Тюменский проезд, д.5 +7 (495) 788 38 00

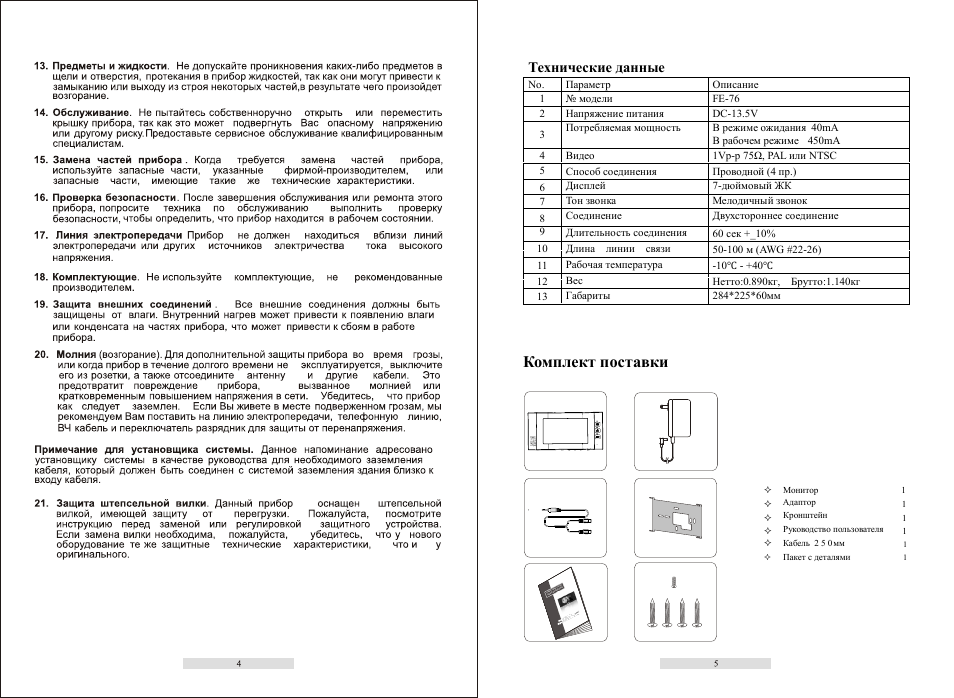

Технические данные

No. Параметр

Описание

1 № модели

FE-76

2 Напряжение питания

DC-13.5V

3

Потребляемая мощность

В режиме ожидания 40mA
В рабочем режиме 450mA

4 Видео

1Vp-p 75Ω, PAL или NTSC

5
6
7

Способ соединения

Проводной (4 пр.)

8

Дисплей

7-дюймовый ЖК

9

Тон звонка

Мелодичный звонок

10

Соединение

Двухстороннее соединение

11

Длительность соединения

60 сек +_10%

12

Длина линии связи

50-100 м (AWG #22-26)

13

Рабочая температура

-10

℃ - +40℃

Вес

Нетто:0.890кг, Брутто:1.140кг

Габариты

284*225*60мм

Комплект поставки

²

1

²

Монитор

1

²

Руководство пользователя

1

²

Кронштейн

1

²

Кабель 2 5 0мм

²

1

Пакет с деталями

HA

ND

-FR

EE

CO

LO

R

VID

EO

D

OO

RP

HO

NE

Адаптор

1

² 7-дюймовый цветной цифровой ЖК-дисплей;
² Разговор без телефонной трубки, четырехпроводное

подключение;

² Предназначено для использования, как в загородном доме, так и в

многокомнатной квартире.

² Подключение до двух вызывных панелей/видеокамер

Настройка громкости

вызова

Настройки яркости

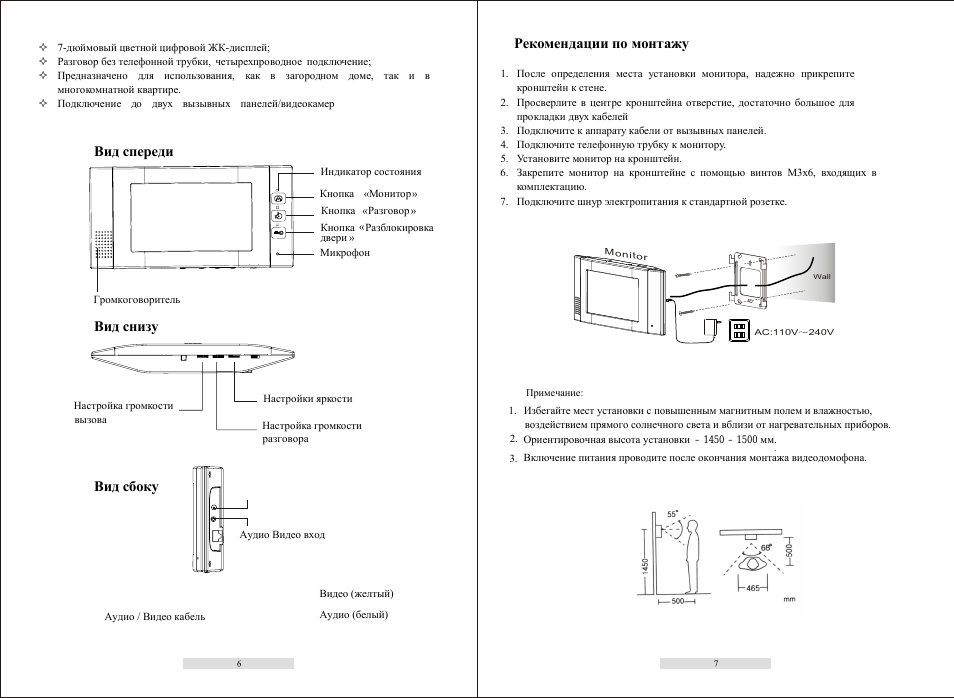

Рекомендации по монтажу

1. После определения места установки монитора, надежно прикрепите

кронштейн к стене.

2. Просверлите в центре кронштейна отверстие, достаточно большое для

прокладки двух кабелей

3. Подключите к аппарату кабели от вызывных панелей.
4. Подключите телефонную трубку к монитору.
5. Установите монитор на кронштейн.
6. Закрепите монитор на кронштейне с помощью винтов M3x6, входящих в

комплектацию.

7. Подключите шнур электропитания к стандартной розетке.

Loudspeaker

Screen

DC 13.5V /1.5A

Индикатор состояния

Кнопка «Монитор

Кнопка Разблокировка

двери

«

»

»

Микрофон

Кнопка

»

Разговор

«

Вид спереди

Вид снизу

Настройка громкости
разговора

Вид сбоку

Аудио Видео вход

Аудио / Видео кабель

Видео (желтый)

Аудио (белый)

Громкоговоритель

AC:110V

240V

Monitor

Wall

– 1450

.

Примечание:

1. Избегайте мест установки с повышенным магнитным полем и влажностью,

воздействием прямого солнечного света и вблизи от нагревательных приборов.

2. Ориентировочная высота установки

– 1500

мм.

3. Включение питания проводите после окончания монтажа видеодомофона.

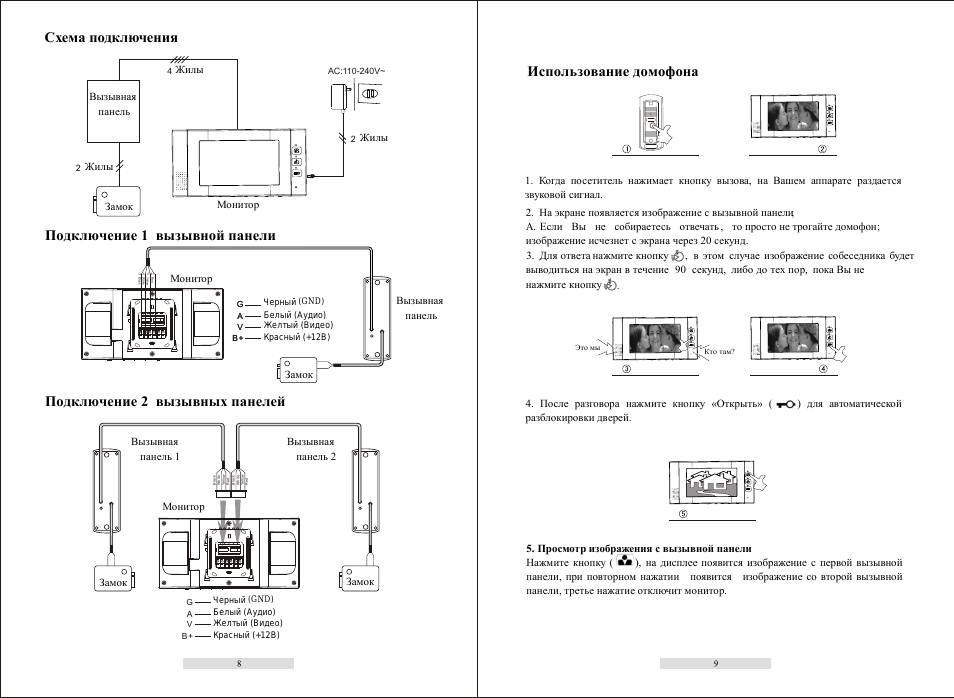

Схема подключения

Использование домофона

1. Когда посетитель нажимает кнопку вызова, на Вашем аппарате раздается
звуковой сигнал.

2. На экране появляется изображение с вызывной панели;
A. Если Вы не собираетесь отвечать , то просто не трогайте домофон;
изображение исчезнет с экрана через 20 секунд.

, в этом

случае изображение собеседника будет

выводиться на экран в течение 90 секунд, либо до тех пор, пока Вы не

.

4. После разговора нажмите кнопку «Открыть» ( ) для автоматической
разблокировки дверей.

5. Просмотр изображения с вызывной панели
Нажмите кнопку ( ), на дисплее появится изображение с первой вызывной
панели, при повторном нажатии появится изображение со второй вызывной
панели, третье нажатие отключит монитор.

AC:110-240V~

4

2

R

e

d

B

la

c

k

Y

e

ll

o

w

W

h

it

e

R

e

d

B

la

c

k

Y

e

ll

o

w

W

h

it

e

Y

e

llo

w

R

e

d

B

la

c

k

W
h

it

e

G A V B+

G
A

V

B+

Монитор

Вызывная

панель

Замок

Жилы

Жилы

2

Жилы

Подключение 1вызывной панели

Монитор

Замок

Вызывная

панель

Подключение 2вызывных панелей

Вызывная

панель 2

Вызывная

панель 1

Монитор

Замок

Замок

(GND)

Черный
Белый (Аудио)
Желтый (Видео)
Красный (+12В)

G
A

V

B+

G
A

V

B+

(GND)

Черный
Белый (Аудио)
Желтый (Видео)
Красный (+12В)

3. Для ответа нажмите кнопку

Кто там?

Это мы

нажмите кнопку
