Instruction manual and user guide for

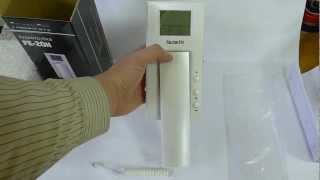

Falcon Eye FE-20H

модель: FE-20H

Аудиотрубка

Аудиотрубка

ГАРАНТИЙНЫЙ ТАЛОН

ИЗДЕЛИЕ

МОДЕЛЬ

СЕРИЙНЫЙ НОМЕР

ДАТА ПРОДАЖИ

ФИРМА-ПРОДАВЕЦ

АДРЕС ФИРМЫ-ПРОДАВЦА

ТЕЛЕФОН ФИРМЫ-ПРОДАВЦА

ЗАПОЛНЯЕТСЯ ФИРМОЙ-ПРОДАВЦОМ

С условиями гарантии ознакомлен

ПОДПИСЬ ПОКУПАТЕЛЯ

ПЕЧАТЬ

ОРГАНИЗАЦИИ

Авторизованный сервисный центр компании Falcon Eye
Москва, ул. Тюменский проезд, д.5 +7 (495) 788 38 00

No.

Параметр

Описание

1

Модель №:

7420CX

2

Напряжение питания

3

Энергопотребление

От 50 мA до 100 мA

4

Способ соединения

Двухпроводное

5

Соединение

Двухстороннее соединение

6

Время разговора

60с(+/-20%)

7

Длина линии связи

AWG #22-26, 50-100 метров

8

Рабочая температура

-10

℃-+40℃

9

Вес

Нетто: 0.22 Кг, Брутто: 0.32Кг

10

Габариты

272*95*35мм

Технические данные

Рекомендации по монтажу

После определения места установки монитора, надежно прикрепите
кронштейн к стене. Просверлите в центре кронштейна отверстие, достаточно большое
для прокладки двух кабелей.

1.

2.

3.
4.

Подключите кабель к монитору
Установите аудиодомофон на кронштейн.
Подключите кабель к аудиопанели.
Протестируйте работу аппарата.

Комплект поставки

■ Телефонная трубка
■ Аппарат
■ 4x18

Крепежный винт

1

1

2

■ Кронштейн
■ Вставка пластиковая

■ Руководство пользователя

1

2

1

Основные функции

FE-20H – двухпроводный аудиодомофон, обладающий следующими характеристиками:

1.

2.

3.

Дуплексная связь с вызывной панелью;
Управление замком входной двери;
Функции календаря и термометра.

1.

Телефонная трубка

2.Микрофон;

3.ЖК-дисплей

4.Индикатор питания
5.Кнопка вызова;
6.Кнопка управления замком;

7. Кнопка «Вниз»;

8. Кнопка «Вверх»

9. Кнопка «Настройка»

10. Кнопка «Меню»

11. Переключение громкости

звонка

12.Переключатель.

Функции даты, времени и температуры

MPERATURE

1.

1.

2.

3.

Настройка даты/времени

При подключению аппарата к источнику питания он сразу переходит в
рабочее состояние.
Нажмите кнопку «Настройка».
Установите дату и время с помощью кнопок «Вверх» и «Вниз». Затем
нажмите кнопку «Меню» для сохранения Ваших настроек.
Нажав кнопку «Вверх» в режиме ожидания, Вы сможете переключиться
между 24/12 часовым режимом.

4.

2.

Настройка термометра

Для переключения между шкалами Фаренгейта и Цельсия нажмите кнопку
«Вниз».

Подключение

На задней панели находятся 4-контактный разъем для подключения к
монитору. Назначение выводов разъема:

№ провода

1

2

3

4

Назначение провода

Аудио

GND

Реле замка Реле замка

Рекомендуемый. тип
кабеля

AWG #22-26
