Органы управления, Меню установки, Ру сский

21

Ру
сский

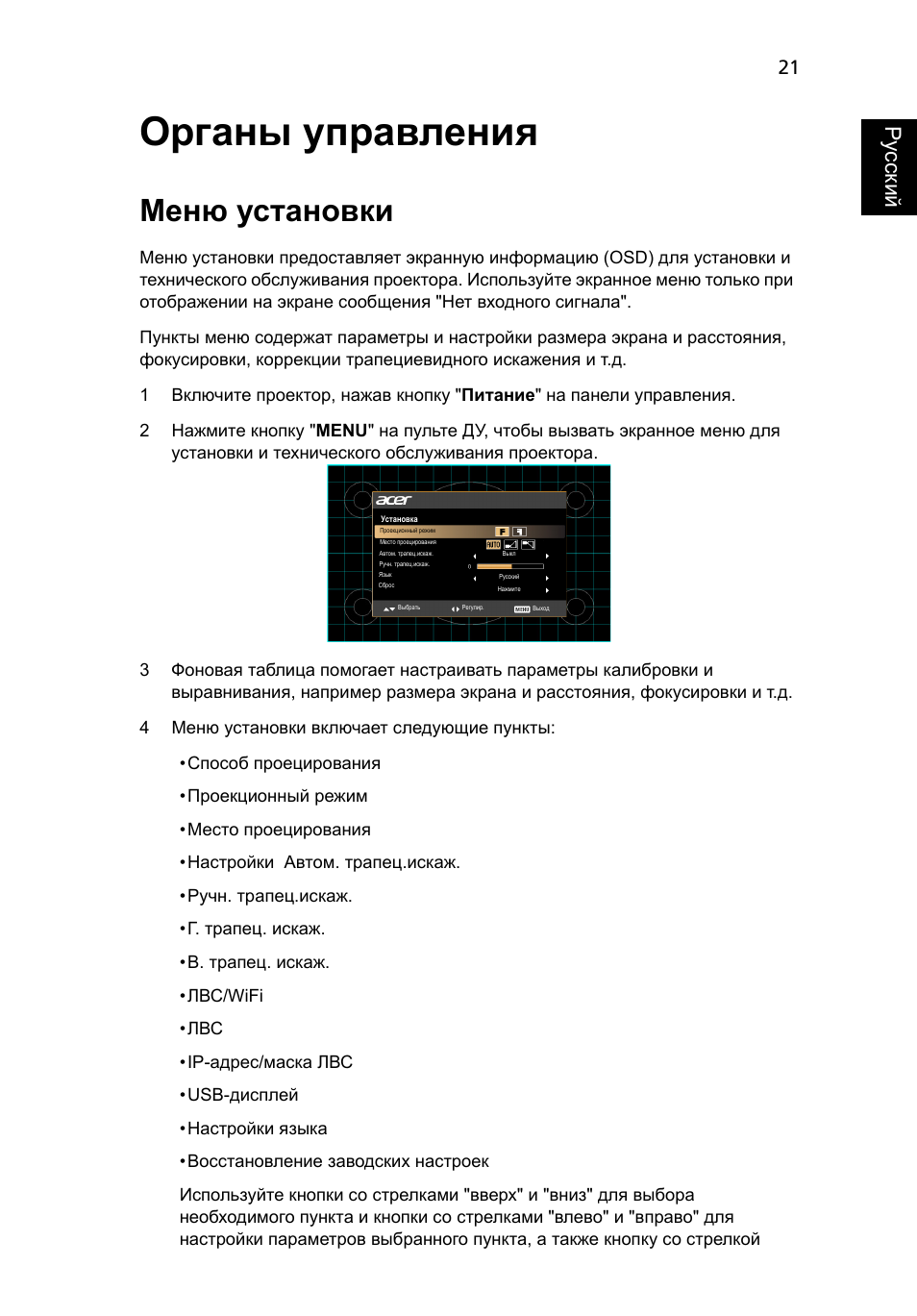

Органы управления

Меню установки

Меню установки предоставляет экранную информацию (OSD) для установки и
технического обслуживания проектора. Используйте экранное меню только при
отображении на экране сообщения "Нет входного сигнала".

Пункты меню содержат параметры и настройки размера экрана и расстояния,
фокусировки, коррекции трапециевидного искажения и т.д.

1

Включите проектор, нажав кнопку "Питание" на панели управления.

2

Нажмите кнопку "МENU" на пульте ДУ, чтобы вызвать экранное меню для
установки и технического обслуживания проектора.

3

Фоновая таблица помогает настраивать параметры калибровки и
выравнивания, например размера экрана и расстояния, фокусировки и т.д.

4

Меню установки включает следующие пункты:

•Способ проецирования

•Проекционный режим

•Место проецирования

•Настройки Автом. трапец.искаж.

•Ручн. трапец.искаж.

•Г. трапец. искаж.

•В. трапец. искаж.

•ЛВС/WiFi

•ЛВС

•IP-адрес/маска ЛВС

•USB-дисплей

•Настройки языка

•Восстановление заводских настроек

Используйте кнопки со стрелками "вверх" и "вниз" для выбора
необходимого пункта и кнопки со стрелками "влево" и "вправо" для
настройки параметров выбранного пункта, а также кнопку со стрелкой

Установка

Проекционный режим

Место проецирования

Автом. трапец.искаж.
Ручн. трапец.искаж.
Язык

Сброс

Выкл

Русский

Нажмите

Выбрать

Регулир.

Выход

22

Ру

сс

кий

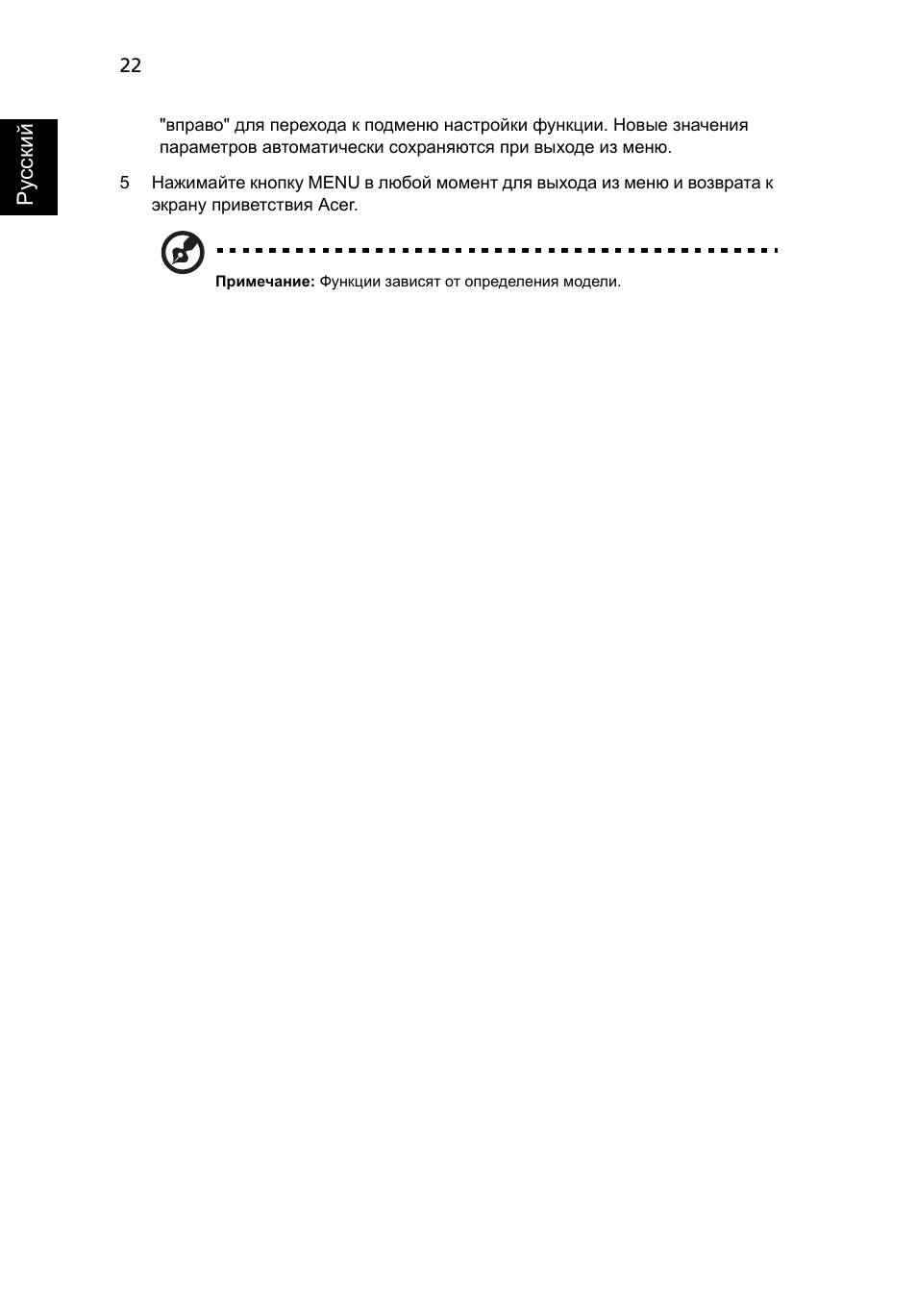

"вправо" для перехода к подменю настройки функции. Новые значения
параметров автоматически сохраняются при выходе из меню.

5

Нажимайте кнопку MENU в любой момент для выхода из меню и возврата к
экрану приветствия Acer.

Примечание: Функции зависят от определения модели.

23

Ру
сский

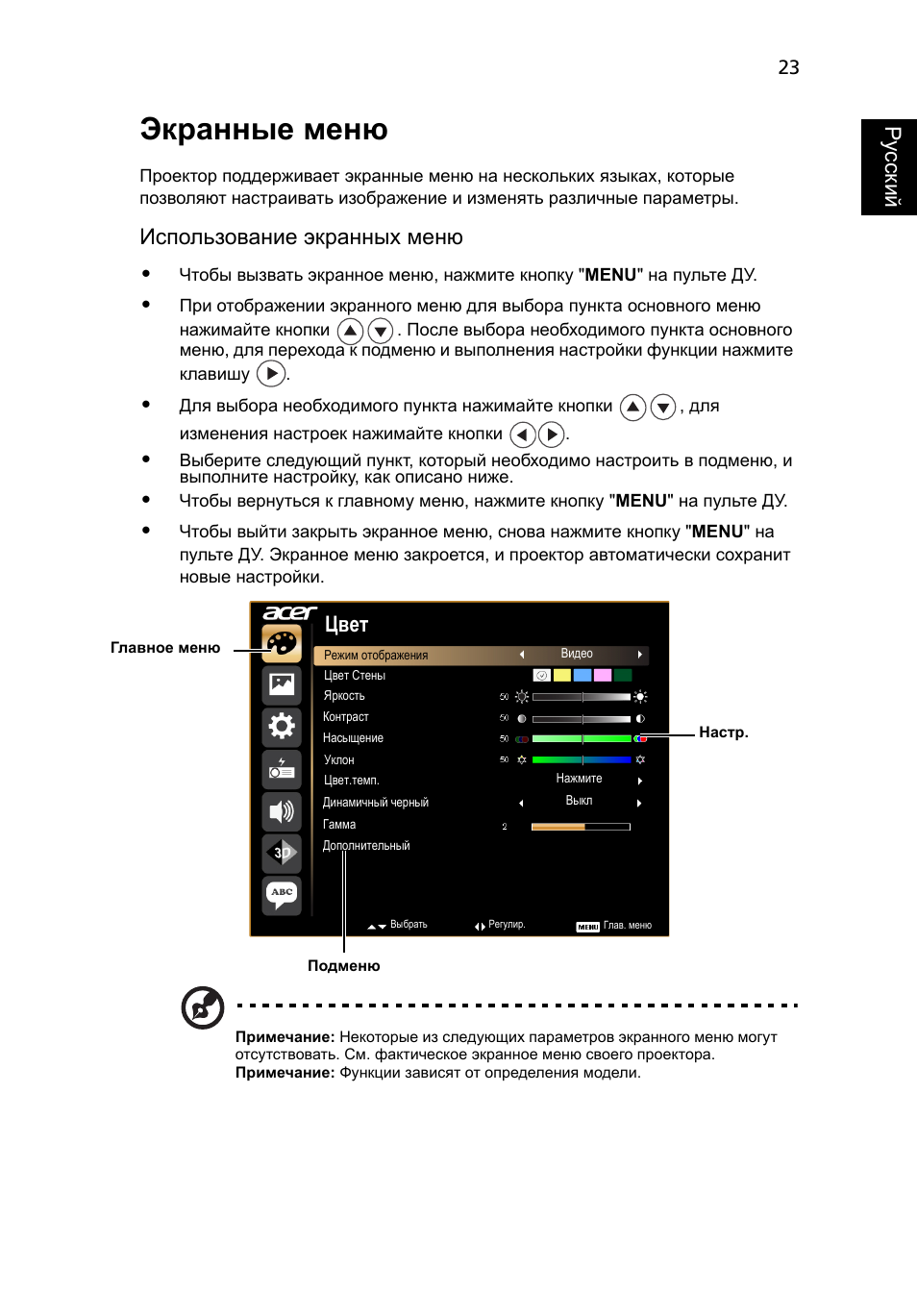

Экранные меню

Проектор поддерживает экранные меню на нескольких языках, которые
позволяют настраивать изображение и изменять различные параметры.

Использование экранных меню

•

Чтобы вызвать экранное меню, нажмите кнопку "MENU" на пульте ДУ.

•

При отображении экранного меню для выбора пункта основного меню
нажимайте кнопки .

После выбора необходимого пункта основного

меню, для перехода к подменю и выполнения настройки функции нажмите
клавишу

.

•

Для выбора необходимого пункта нажимайте кнопки ,

для

изменения настроек нажимайте кнопки

.

•

Выберите следующий пункт, который необходимо настроить в подменю, и

выполните настройку, как описано ниже.

•

Чтобы вернуться к главному меню, нажмите кнопку "MENU" на пульте ДУ.

•

Чтобы выйти закрыть экранное меню, снова нажмите кнопку "MENU" на
пульте ДУ. Экранное меню закроется, и проектор автоматически сохранит
новые настройки.

Примечание: Некоторые из следующих параметров экранного меню могут
отсутствовать. См. фактическое экранное меню своего проектора.
Примечание: Функции зависят от определения модели.

Главное меню

Подменю

Настр.

Цвет

Режим отображения

Цвет Стены
Яркость

Контраст
Насыщение

Уклон
Цвет.темп.

Динамичный черный
Гамма

Выкл

Нажмите

Видео

Выбрать

Регулир.

Глав. меню

Дополнительный

24

Ру

сс

кий

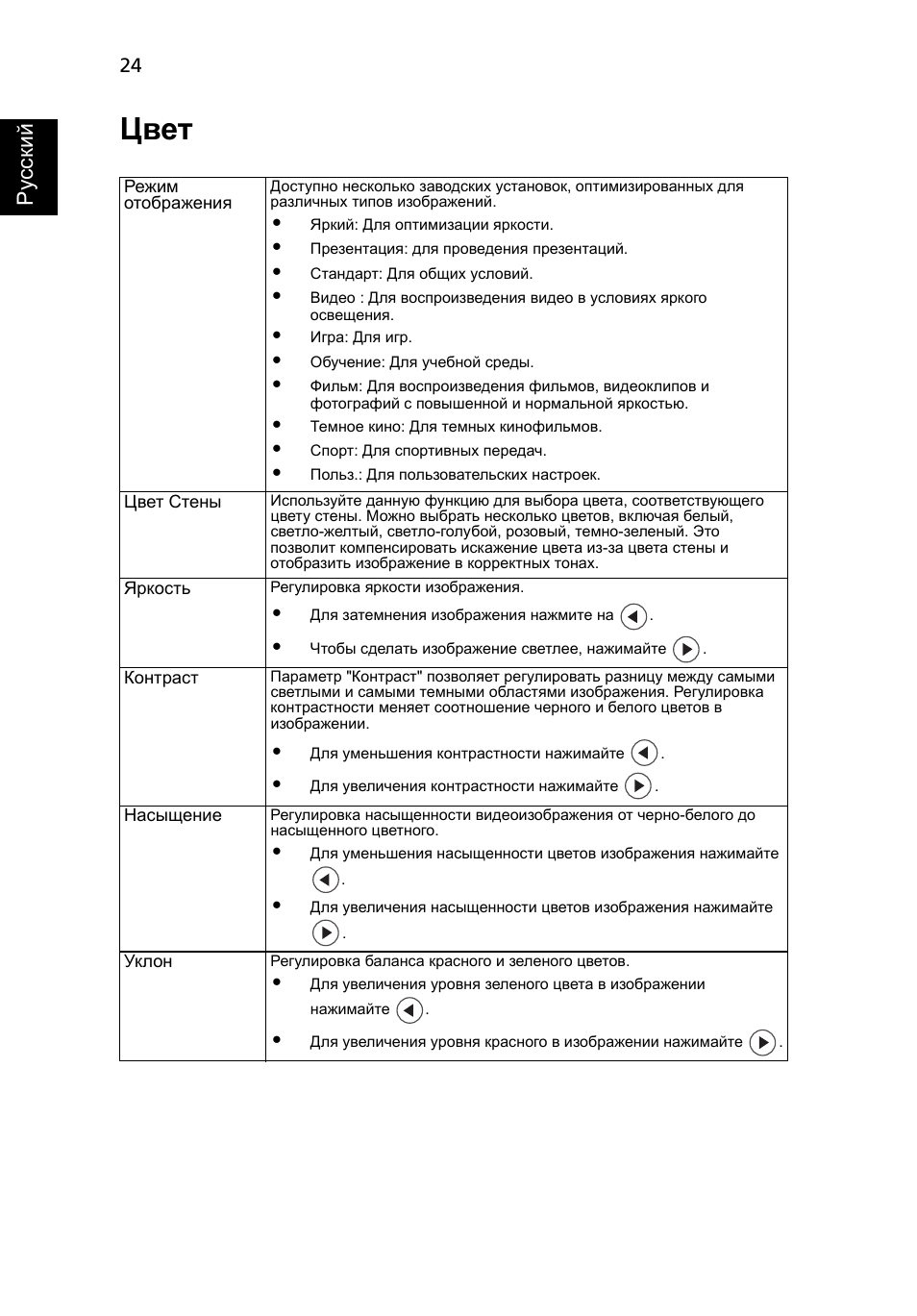

Цвет

Режим

отображения

Доступно несколько заводских установок, оптимизированных для

различных типов изображений.

•

Яркий: Для оптимизации яркости.

•

Презентация: для проведения презентаций.

•

Стандарт: Для общих условий.

•

Видео : Для воспроизведения видео в условиях яркого

освещения.

•

Игра: Для игр.

•

Обучение: Для учебной среды.

•

Фильм: Для воспроизведения фильмов, видеоклипов и

фотографий с повышенной и нормальной яркостью.

•

Темное кино: Для темных кинофильмов.

•

Спорт: Для спортивных передач.

•

Польз.: Для пользовательских настроек.

Цвет Стены

Используйте данную функцию для выбора цвета, соответствующего

цвету стены. Можно выбрать несколько цветов, включая белый,

светло-желтый, светло-голубой, розовый, темно-зеленый. Это

позволит компенсировать искажение цвета из-за цвета стены и

отобразить изображение в корректных тонах.

Яркость

Регулировка яркости изображения.

•

Для затемнения изображения нажмите на

.

•

Чтобы сделать изображение светлее, нажимайте

.

Контраст

Параметр "Контраст" позволяет регулировать разницу между самыми

светлыми и самыми темными областями изображения. Регулировка

контрастности меняет соотношение черного и белого цветов в

изображении.

•

Для уменьшения контрастности нажимайте

.

•

Для увеличения контрастности нажимайте

.

Насыщение

Регулировка насыщенности видеоизображения от черно-белого до

насыщенного цветного.

•

Для уменьшения насыщенности цветов изображения нажимайте

.

•

Для увеличения насыщенности цветов изображения нажимайте

.

Уклон

Регулировка баланса красного и зеленого цветов.

•

Для увеличения уровня зеленого цвета в изображении
нажимайте

.

•

Для увеличения уровня красного в изображении нажимайте

.

25

Ру
сский

Примечание:Функции "Насыщение" и "Уклон" не поддерживаются при
работе с компьютером или в режиме HDMI.
Примечание: Функции зависят от определения модели.

Цвет.темп.

Режим

Эта функция используется для выбора CT1, CT2 (Native), CT3 и

"Польз." режима.
Усиление красного

Регулировка уровня красного для оптимизации температуры цвета.
Усиление зеленого

Регулировка уровня зеленого для оптимизации температуры цвета.
Усиление синего

Регулировка уровня синего для оптимизации температуры цвета.
Красное смещение

Регулировка смещения красного цвета для оптимизации цветовой

температуры.
Зеленое смещение

Регулировка смещения зеленого цвета для оптимизации цветовой

температуры.
Синее смещение

Регулировка смещения синего цвета для оптимизации цветовой

температуры.

Динамичный

черный

Выберите "Вкл" для автоматической оптимизации воспроизведения

темных сцен кино, обеспечивая невероятную детализацию просмотра.

Гамма

Влияет на представление темных сцен. При высоком значении

коэффициента "гамма" темные сцены выглядят ярче.

Дополнительный

Автоном. управление цветом

Корректирует красный, зеленый, синий, голубой, желтый и пурпурный

цвета.
Автоном. оттенок

Регулировка баланса красного и зеленого цветов.
Автоном. насыщение

Корректирует насыщенность выбранного цвета.
Автоном. усиление

Корректирует контраст выбранного цвета.
Телесный цвет
Регулировка телесных тонов.
Яркий цвет

Выводит на экран расширенный цветовой спектр, обеспечивающий

улучшенное насыщение света для ярких, реалистичных изображений.
Пик белого

Повышает яркость белых цветов, близких к 100% (только для

видеоисточников сигнала).
Режим фильма

Оптимизирует изображение для 24-кадрового режима "Подлинный

фильм".
Подавление шума

Корректирует уровень подавления шума сигнала. "0" означает, что

подавление шума отключено, ">0" повышает подавление шума.
Расширение черного

Это обеспечивает оптимальный уровень черного для каждого из

аналоговых источников.

26

Ру

сс

кий

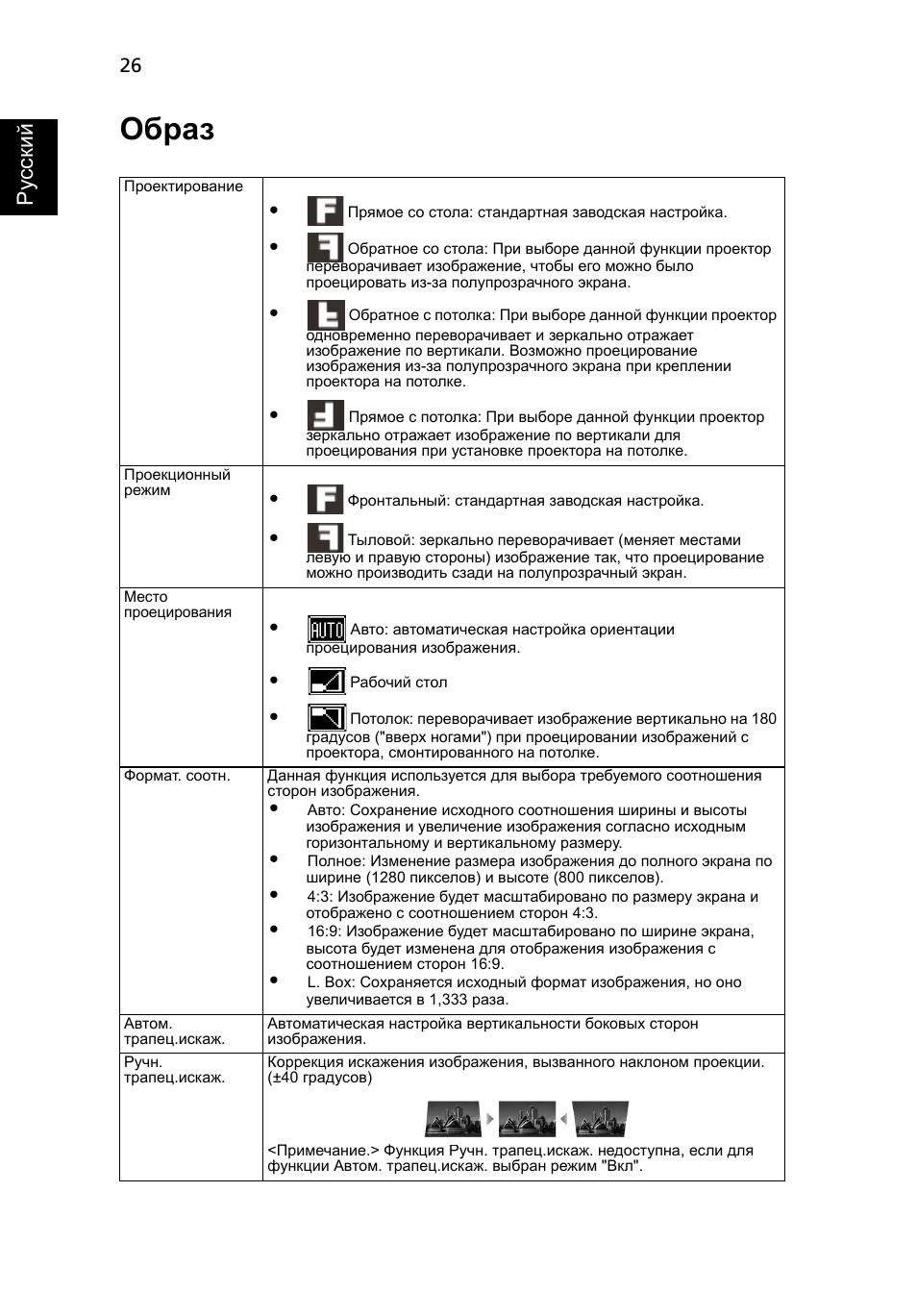

Образ

Проектирование

•

Прямое со стола: стандартная заводская настройка.

•

Обратное со стола: При выборе данной функции проектор

переворачивает изображение, чтобы его можно было

проецировать из-за полупрозрачного экрана.

•

Обратное с потолка: При выборе данной функции проектор

одновременно переворачивает и зеркально отражает

изображение по вертикали. Возможно проецирование

изображения из-за полупрозрачного экрана при креплении

проектора на потолке.

•

Прямое с потолка: При выборе данной функции проектор

зеркально отражает изображение по вертикали для

проецирования при установке проектора на потолке.

Проекционный

режим

•

Фронтальный: стандартная заводская настройка.

•

Тыловой: зеркально переворачивает (меняет местами

левую и правую стороны) изображение так, что проецирование

можно производить сзади на полупрозрачный экран.

Место

проецирования

•

Авто: автоматическая настройка ориентации

проецирования изображения.

•

Рабочий стол

•

Потолок: переворачивает изображение вертикально на 180

градусов ("вверх ногами") при проецировании изображений с

проектора, смонтированного на потолке.

Формат. соотн.

Данная функция используется для выбора требуемого соотношения

сторон изображения.

•

Авто: Сохранение исходного соотношения ширины и высоты

изображения и увеличение изображения согласно исходным

горизонтальному и вертикальному размеру.

•

Полное: Изменение размера изображения до полного экрана по

ширине (1280 пикселов) и высоте (800 пикселов).

•

4:3: Изображение будет масштабировано по размеру экрана и

отображено с соотношением сторон 4:3.

•

16:9: Изображение будет масштабировано по ширине экрана,

высота будет изменена для отображения изображения с

соотношением сторон 16:9.

•

L. Box: Сохраняется исходный формат изображения, но оно

увеличивается в 1,333 раза.

Автом.

трапец.искаж.

Автоматическая настройка вертикальности боковых сторон

изображения.

Ручн.

трапец.искаж.

Коррекция искажения изображения, вызванного наклоном проекции.

(±40 градусов)

<Примечание.> Функция Ручн. трапец.искаж. недоступна, если для

функции Автом. трапец.искаж. выбран режим "Вкл".

27

Ру
сский

Примечание: Функции "Н позиция", "V позиция", "Частота" и
"Отслеживание" не поддерживаются при работе с компьютером или в
режиме HDMI.
Примечание: Функции "Диапазон цветов HDMI" и "Информ. о сканир.
HDMI" поддерживаются только в режиме HDMI.
Примечание: Функции зависят от определения модели.

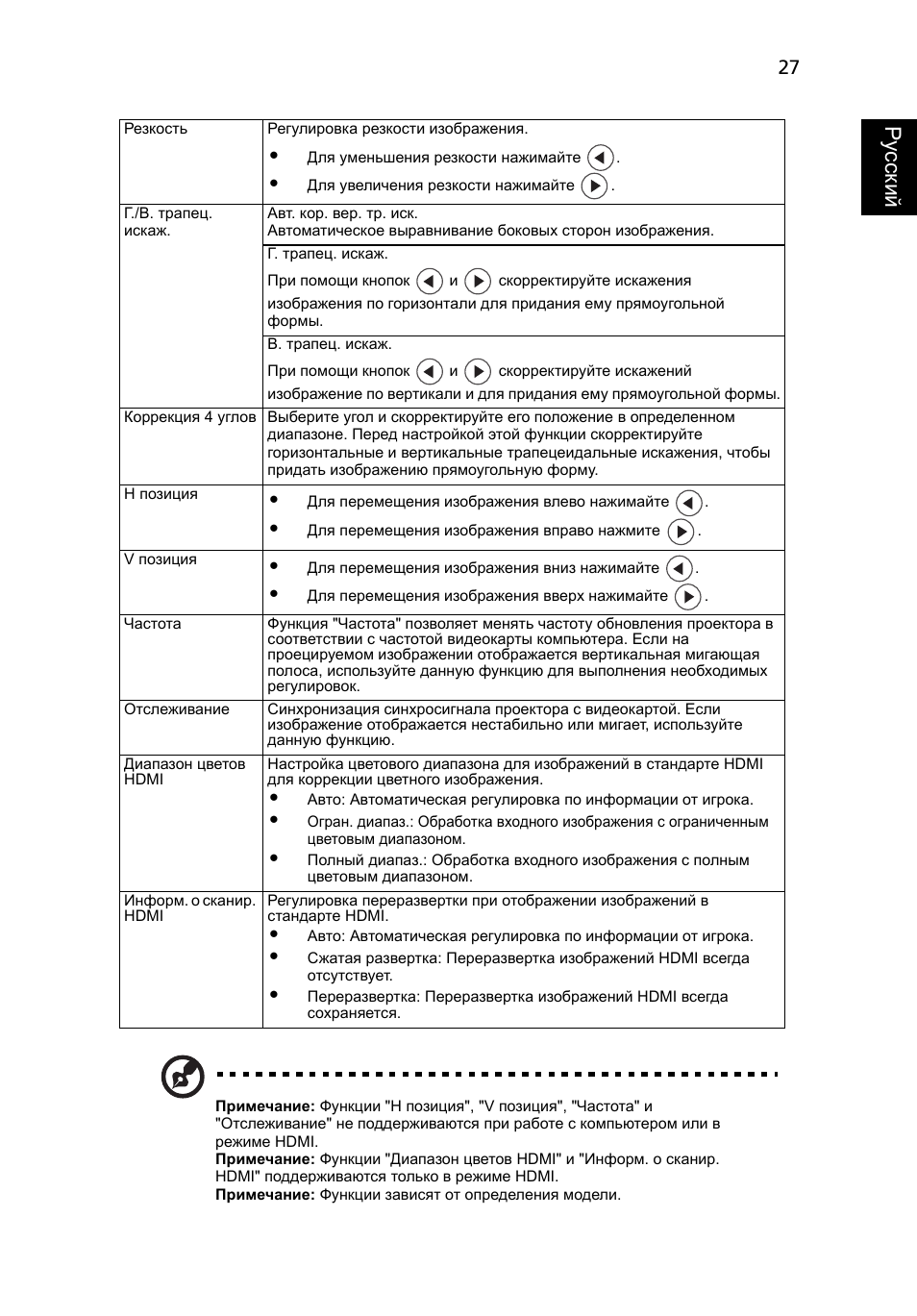

Резкость

Регулировка резкости изображения.

•

Для уменьшения резкости нажимайте

.

•

Для увеличения резкости нажимайте

.

Г./В. трапец.
искаж.

Авт. кор. вер. тр. иск.
Автоматическое выравнивание боковых сторон изображения.
Г. трапец. искаж.

При помощи кнопок

и

скорректируйте искажения

изображения по горизонтали для придания ему прямоугольной
формы.
В. трапец. искаж.

При помощи кнопок

и

скорректируйте искажений

изображение по вертикали и для придания ему прямоугольной формы.

Коррекция 4 углов Выберите угол и скорректируйте его положение в определенном

диапазоне. Перед настройкой этой функции скорректируйте
горизонтальные и вертикальные трапецеидальные искажения, чтобы
придать изображению прямоугольную форму.

Н позиция

•

Для перемещения изображения влево нажимайте

.

•

Для перемещения изображения вправо нажмите

.

V позиция

•

Для перемещения изображения вниз нажимайте

.

•

Для перемещения изображения вверх нажимайте

.

Частота

Функция "Частота" позволяет менять частоту обновления проектора в

соответствии с частотой видеокарты компьютера. Если на

проецируемом изображении отображается вертикальная мигающая

полоса, используйте данную функцию для выполнения необходимых

регулировок.

Отслеживание

Синхронизация синхросигнала проектора с видеокартой. Если

изображение отображается нестабильно или мигает, используйте

данную функцию.

Диапазон цветов

HDMI

Настройка цветового диапазона для изображений в стандарте HDMI

для коррекции цветного изображения.

•

Авто: Автоматическая регулировка по информации от игрока.

•

Огран. диапаз.: Обработка входного изображения с ограниченным

цветовым диапазоном.

•

Полный диапаз.: Обработка входного изображения с полным

цветовым диапазоном.

Информ. о сканир.

HDMI

Регулировка переразвертки при отображении изображений в

стандарте HDMI.

•

Авто: Автоматическая регулировка по информации от игрока.

•

Сжатая развертка: Переразвертка изображений HDMI всегда

отсутствует.

•

Переразвертка: Переразвертка изображений HDMI всегда

сохраняется.

28

Ру

сс

кий

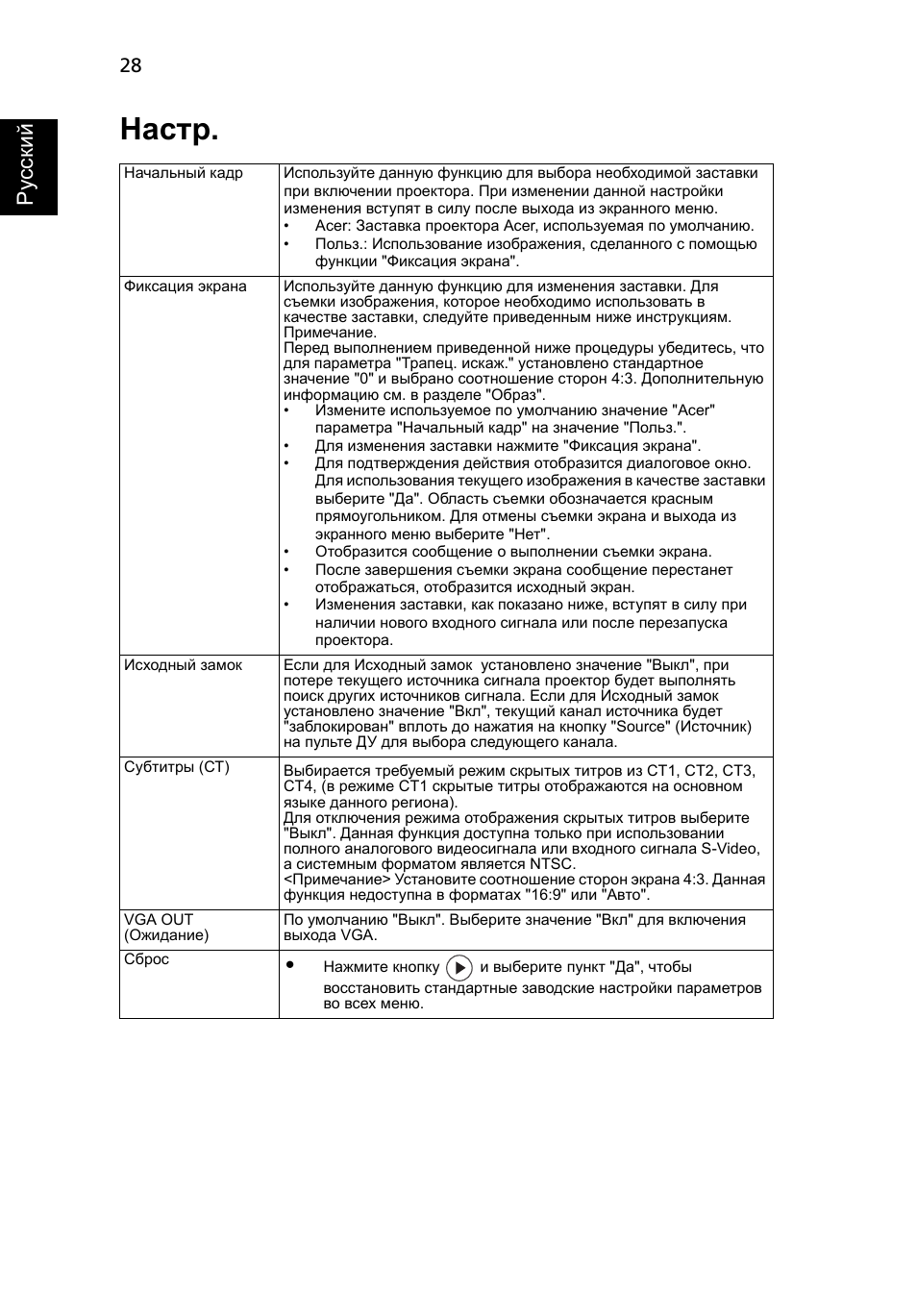

Настр.

Начальный кадр

Используйте данную функцию для выбора необходимой заставки

при включении проектора. При изменении данной настройки
изменения вступят в силу после выхода из экранного меню.

•

Acer: Заставка проектора Acer, используемая по умолчанию.

•

Польз.: Использование изображения, сделанного с помощью
функции "Фиксация экрана".

Фиксация экрана

Используйте данную функцию для изменения заставки. Для

съемки изображения, которое необходимо использовать в

качестве заставки, следуйте приведенным ниже инструкциям.

Примечание.

Перед выполнением приведенной ниже процедуры убедитесь, что

для параметра "Трапец. искаж." установлено стандартное

значение "0" и выбрано соотношение сторон 4:3. Дополнительную

информацию см. в разделе "Образ".

•

Измените используемое по умолчанию значение "Acer"
параметра "Начальный кадр" на значение "Польз.".

•

Для изменения заставки нажмите "Фиксация экрана".

•

Для подтверждения действия отобразится диалоговое окно.
Для использования текущего изображения в качестве заставки
выберите "Да". Область съемки обозначается красным
прямоугольником. Для отмены съемки экрана и выхода из
экранного меню выберите "Нет".

•

Отобразится сообщение о выполнении съемки экрана.

•

После завершения съемки экрана сообщение перестанет
отображаться, отобразится исходный экран.

•

Изменения заставки, как показано ниже, вступят в силу при
наличии нового входного сигнала или после перезапуска
проектора.

Исходный замок

Если для Исходный замок установлено значение "Выкл", при

потере текущего источника сигнала проектор будет выполнять

поиск других источников сигнала. Если для Исходный замок

установлено значение "Вкл", текущий канал источника будет

"заблокирован" вплоть до нажатия на кнопку "Source" (Источник)

на пульте ДУ для выбора следующего канала.

Субтитры (СТ)

Выбирается требуемый режим скрытых титров из CT1, CT2, CT3,

CT4, (в режиме CT1 скрытые титры отображаются на основном

языке данного региона).

Для отключения режима отображения скрытых титров выберите

"Выкл". Данная функция доступна только при использовании

полного аналогового видеосигнала или входного сигнала S-Video,

а системным форматом является NTSC.

<Примечание> Установите соотношение сторон экрана 4:3. Данная

функция недоступна в форматах "16:9" или "Авто".

VGA OUT

(Ожидание)

По умолчанию "Выкл". Выберите значение "Вкл" для включения

выхода VGA.

Сброс

•

Нажмите кнопку

и выберите пункт "Да", чтобы

восстановить стандартные заводские настройки параметров

во всех меню.

29

Ру
сский

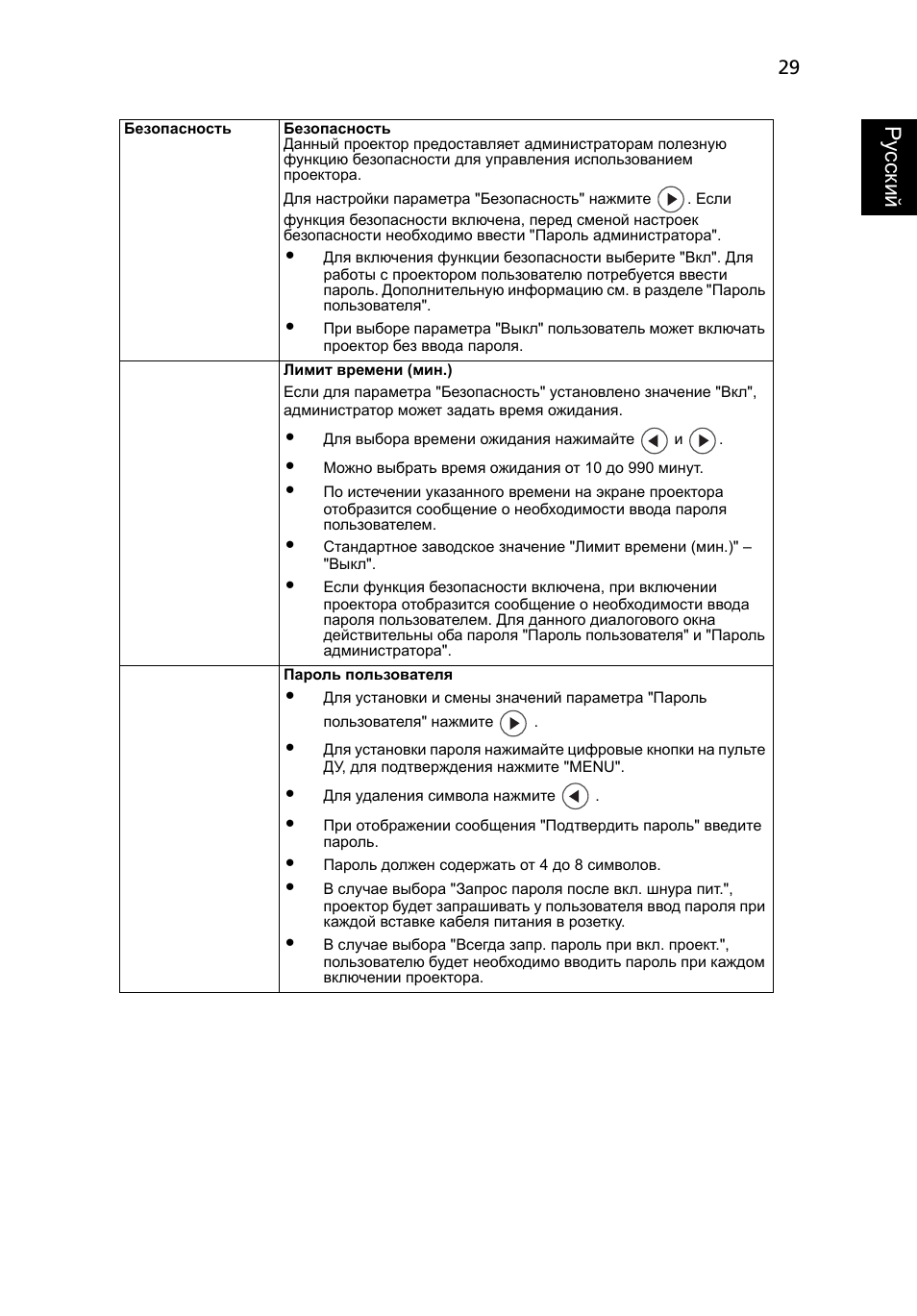

Безопасность

Безопасность

Данный проектор предоставляет администраторам полезную

функцию безопасности для управления использованием

проектора.
Для настройки параметра "Безопасность" нажмите .

Если

функция безопасности включена, перед сменой настроек

безопасности необходимо ввести "Пароль администратора".

•

Для включения функции безопасности выберите "Вкл". Для

работы с проектором пользователю потребуется ввести

пароль. Дополнительную информацию см. в разделе "Пароль

пользователя".

•

При выборе параметра "Выкл" пользователь может включать

проектор без ввода пароля.

Лимит времени (мин.)
Если для параметра "Безопасность" установлено значение "Вкл",
администратор может задать время ожидания.

•

Для выбора времени ожидания нажимайте

и

.

•

Можно выбрать время ожидания от 10 до 990 минут.

•

По истечении указанного времени на экране проектора

отобразится сообщение о необходимости ввода пароля

пользователем.

•

Стандартное заводское значение "Лимит времени (мин.)" –

"Выкл".

•

Если функция безопасности включена, при включении

проектора отобразится сообщение о необходимости ввода

пароля пользователем. Для данного диалогового окна

действительны оба пароля "Пароль пользователя" и "Пароль

администратора".

Пароль пользователя

•

Для установки и смены значений параметра "Пароль
пользователя" нажмите

.

•

Для установки пароля нажимайте цифровые кнопки на пульте

ДУ, для подтверждения нажмите "MENU".

•

Для удаления символа нажмите

.

•

При отображении сообщения "Подтвердить пароль" введите

пароль.

•

Пароль должен содержать от 4 до 8 символов.

•

В случае выбора "Запрос пароля после вкл. шнура пит.",

проектор будет запрашивать у пользователя ввод пароля при

каждой вставке кабеля питания в розетку.

•

В случае выбора "Всегда запр. пароль при вкл. проект.",

пользователю будет необходимо вводить пароль при каждом

включении проектора.

30

Ру

сс

кий

Примечание: Функции зависят от определения модели.

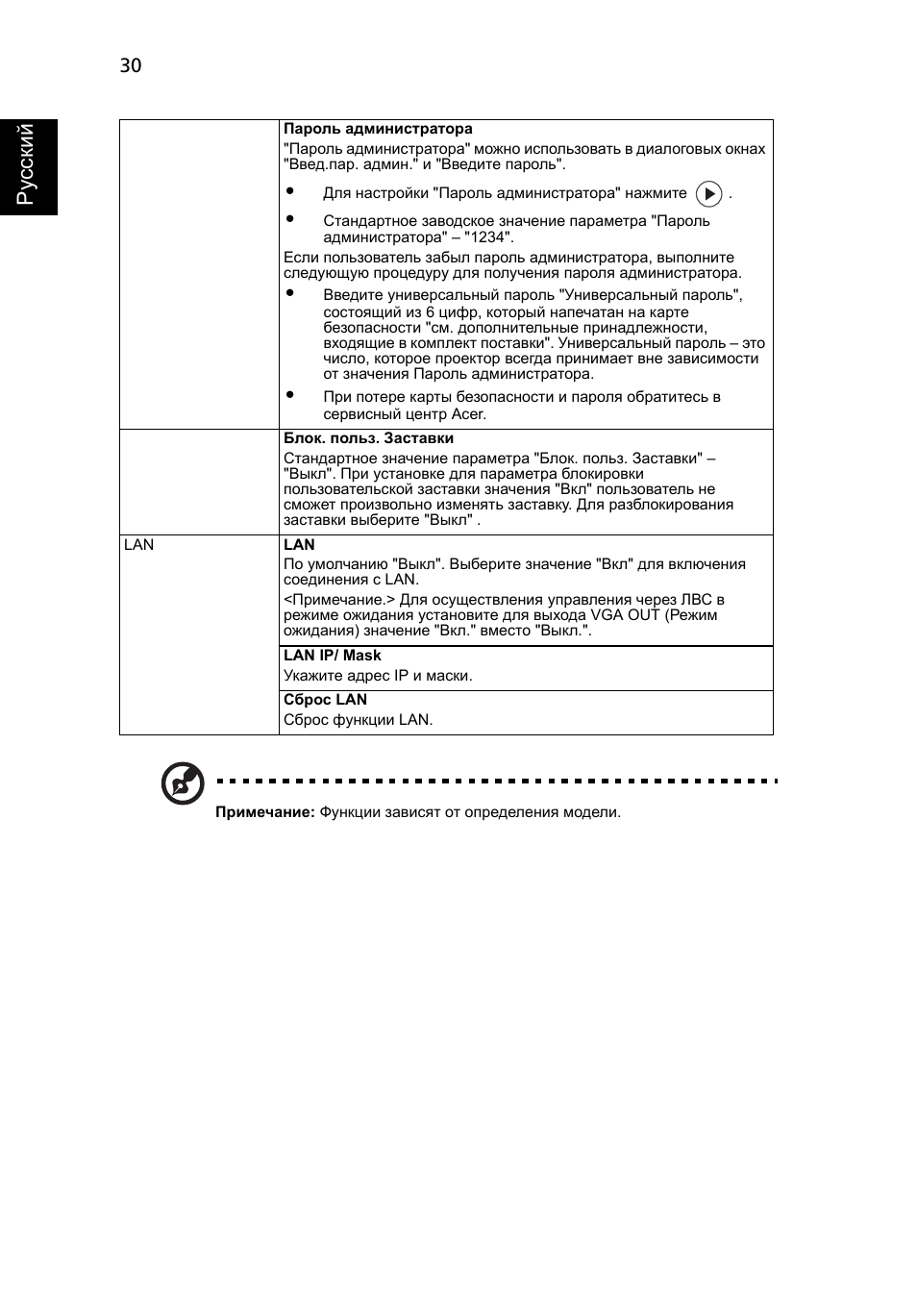

Пароль администратора
"Пароль администратора" можно использовать в диалоговых окнах

"Введ.пар. админ." и "Введите пароль".

•

Для настройки "Пароль администратора" нажмите

.

•

Стандартное заводское значение параметра "Пароль

администратора" – "1234".

Если пользователь забыл пароль администратора, выполните

следующую процедуру для получения пароля администратора.

•

Введите универсальный пароль "Универсальный пароль",

состоящий из 6 цифр, который напечатан на карте

безопасности "см. дополнительные принадлежности,

входящие в комплект поставки". Универсальный пароль – это

число, которое проектор всегда принимает вне зависимости

от значения Пароль администратора.

•

При потере карты безопасности и пароля обратитесь в

сервисный центр Acer.

Блок. польз. Заставки
Стандартное значение параметра "Блок. польз. Заставки" –

"Выкл". При установке для параметра блокировки

пользовательской заставки значения "Вкл" пользователь не

сможет произвольно изменять заставку. Для разблокирования

заставки выберите "Выкл" .

LAN

LAN
По умолчанию "Выкл". Выберите значение "Вкл" для включения

соединения с LAN.
<Примечание.> Для осуществления управления через ЛВС в

режиме ожидания установите для выхода VGA OUT (Режим

ожидания) значение "Вкл." вместо "Выкл.".
LAN IP/ Mask
Укажите адрес IP и маски.
Сброс LAN
Сброс функции LAN.
