СОДЕРЖАНИЕ

ПРЕЖДЕ ЧЕМ ПОЛЬЗОВАТЬСЯ
СТИРАЛЬНОЙ МАШИНОЙ

МЕРЫ ПРЕДОСТОРОЖНОСТИ И ОБЩИЕ
РЕКОМЕНДАЦИИ

ОПИСАНИЕ СТИРАЛЬНОЙ МАШИНЫ

ПЕРЕД ПЕРВОЙ СТИРКОЙ

ПОДГОТОВКА К СТИРКЕ

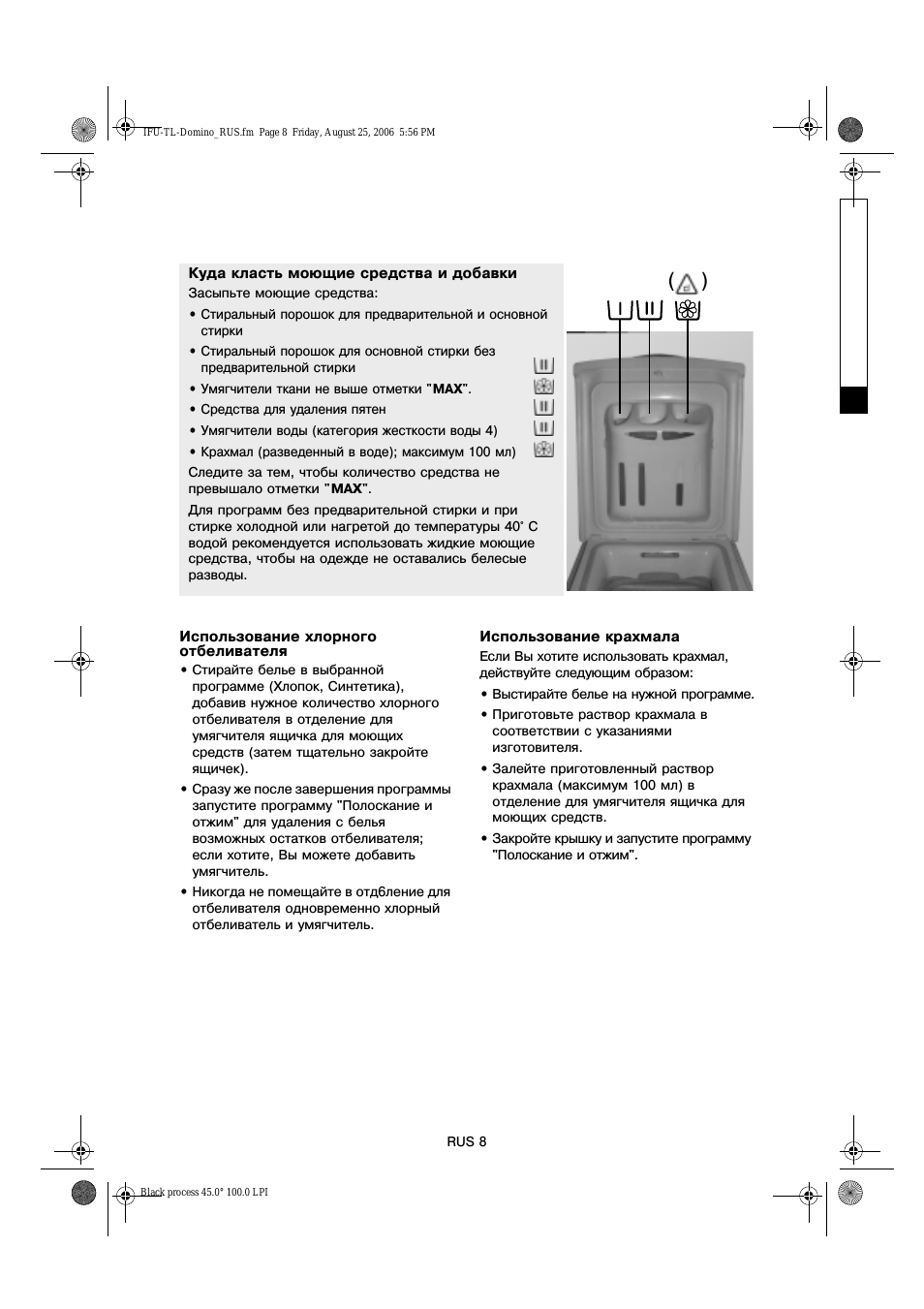

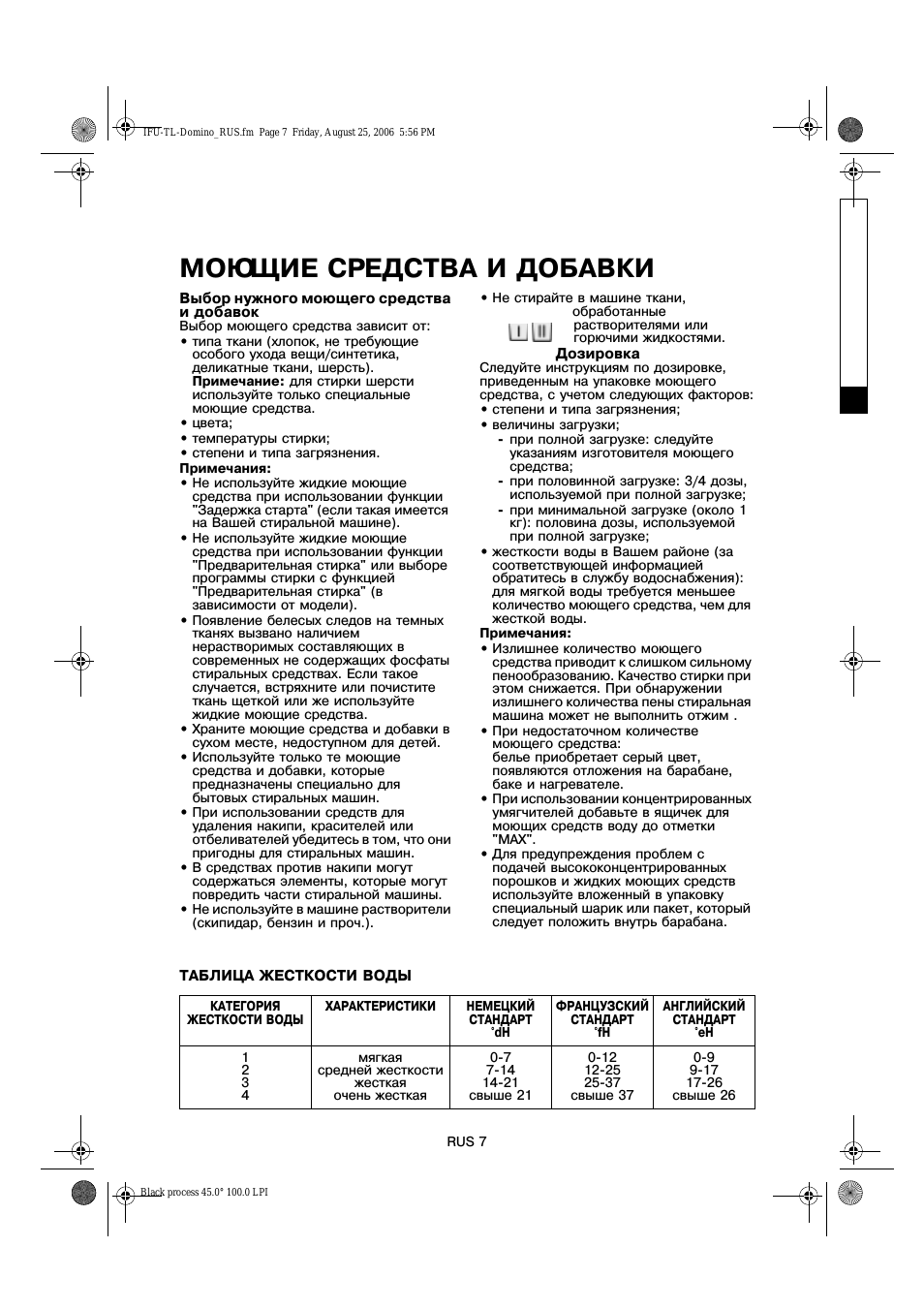

МОЮЩИЕ СРЕДСТВА И ДОБАВКИ

ЧИСТКА ФИЛЬТРА

СЛИВ ОСТАВШЕЙСЯ ВОДЫ

УХОД И ОБСЛУЖИВАНИЕ

РУКОВОДСТВО ПО ПОИСКУ
НЕИСПРАВНОСТЕЙ

СЕРВИСНЫЙ ЦЕНТР

ПЕРЕВОЗКА И ПЕРЕМЕЩЕНИЕ

УСТАНОВКА

IFU-TL-Domino_RUS.fm Page 1 Friday, August 25, 2006 5:56 PM

Black process 45.0° 100.0 LPI

RUS 2

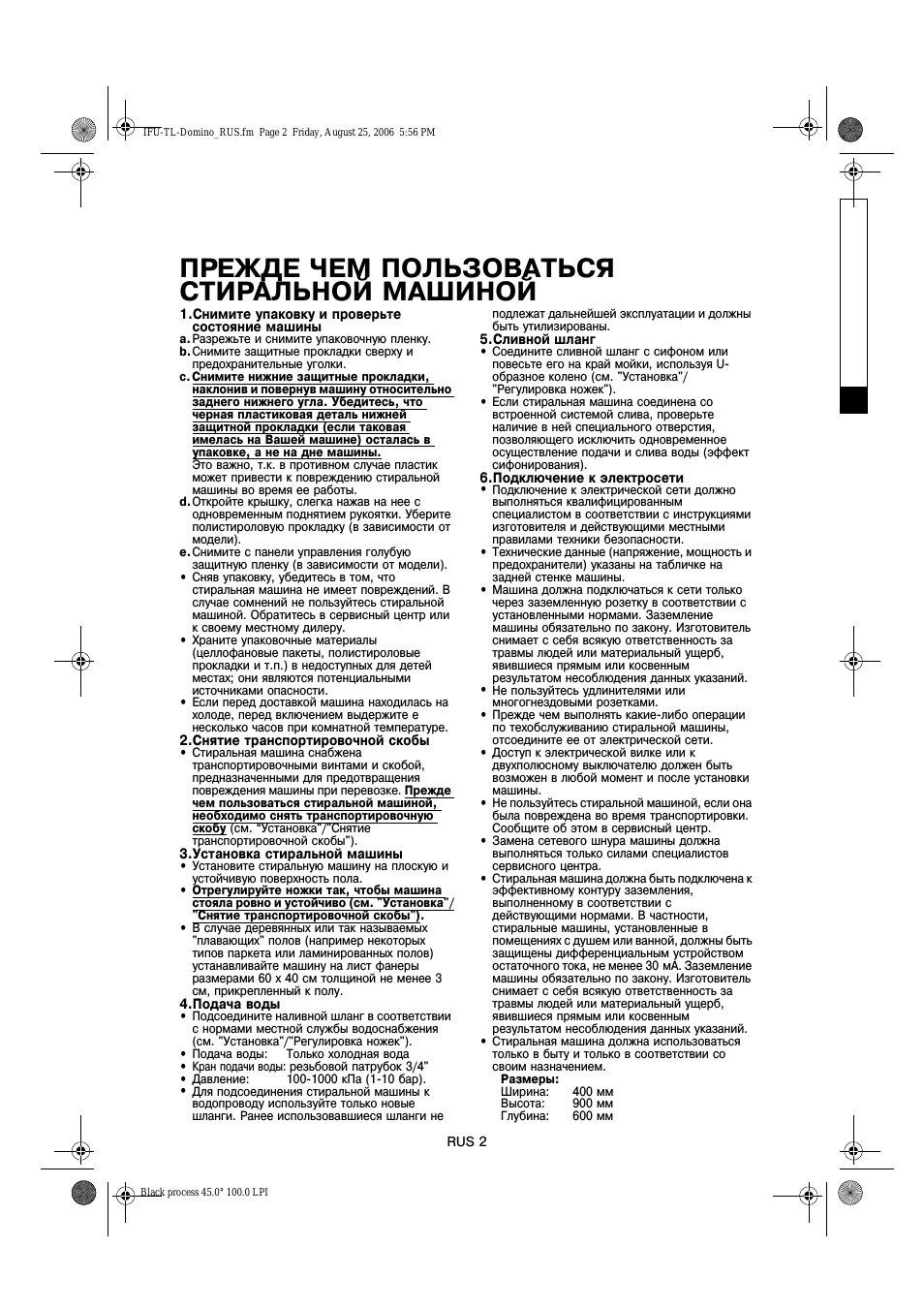

ПРЕЖДЕ ЧЕМ ПОЛЬЗОВАТЬСЯ

СТИРАЛЬНОЙ МАШИНОЙ

1.Снимите упаковку и проверьте

состояние машины

a. Разрежьте и снимите упаковочную пленку.
b.Снимите защитные прокладки сверху и

предохранительные уголки.

c. Снимите нижние защитные прокладки,

наклонив и повернув машину относительно
заднего нижнего угла. Убедитесь, что
черная пластиковая деталь нижней
защитной прокладки (если таковая
имелась на Вашей машине) осталась в
упаковке, а не на дне машины.
Это важно, т.к. в противном случае пластик
может привести к повреждению стиральной
машины во время ее работы.

d.Откройте крышку, слегка нажав на нее с

одновременным поднятием рукоятки. Уберите
полистироловую прокладку (в зависимости от
модели).

e.Снимите с панели управления голубую

защитную пленку (в зависимости от модели).

• Сняв упаковку, убедитесь в том, что

стиральная машина не имеет повреждений. В
случае сомнений не пользуйтесь стиральной
машиной. Обратитесь в сервисный центр или
к своему местному дилеру.

• Храните упаковочные материалы

(целлофановые пакеты, полистироловые
прокладки и т.п.) в недоступных для детей
местах; они являются потенциальными
источниками опасности.

• Если перед доставкой машина находилась на

холоде, перед включением выдержите е
несколько часов при комнатной температуре.

2.Снятие транспортировочной скобы

• Стиральная машина снабжена

транспортировочными винтами и скобой,
предназначенными для предотвращения
повреждения машины при перевозке.

Прежде

чем пользоваться стиральной машиной,
необходимо снять транспортировочную
скобу (см. “Установка"/"Снятие
транспортировочной скобы").

3.Установка стиральной машины

• Установите стиральную машину на плоскую и

устойчивую поверхность пола.

• Отрегулируйте ножки так, чтобы машина

стояла ровно и устойчиво (см. "Установка"/
"Снятие транспортировочной скобы").

• В случае деревянных или так называемых

"плавающих" полов (например некоторых
типов паркета или ламинированных полов)
устанавливайте машину на лист фанеры
размерами 60 x 40 см толщиной не менее 3
см, прикрепленный к полу.

4.Подача воды

• Подсоедините наливной шланг в соответствии

с нормами местной службы водоснабжения
(см. "Установка"/"Регулировка ножек").

• Подача воды:

Только холодная вода

• Кран подачи воды: резьбовой патрубок 3/4"
• Давление:

100 1000 кПа (1 10 бар).

• Для подсоединения стиральной машины к

водопроводу используйте только новые
шланги. Ранее использовавшиеся шланги не

подлежат дальнейшей эксплуатации и должны
быть утилизированы.

5.Сливной шланг

• Соедините сливной шланг с сифоном или

повесьте его на край мойки, используя U
образное колено (см. "Установка"/
"Регулировка ножек").

• Если стиральная машина соединена со

встроенной системой слива, проверьте
наличие в ней специального отверстия,
позволяющего исключить одновременное
осуществление подачи и слива воды (эффект
сифонирования).

6.Подключение к электросети

• Подключение к электрической сети должно

выполняться квалифицированным
специалистом в соответствии с инструкциями
изготовителя и действующими местными
правилами техники безопасности.

• Технические данные (напряжение, мощность и

предохранители) указаны на табличке на
задней стенке машины.

• Машина должна подключаться к сети только

через заземленную розетку в соответствии с
установленными нормами. Заземление
машины обязательно по закону. Изготовитель
снимает с себя всякую ответственность за
травмы людей или материальный ущерб,
явившиеся прямым или косвенным
результатом несоблюдения данных указаний.

• Не пользуйтесь удлинителями или

многогнездовыми розетками.

• Прежде чем выполнять какие либо операции

по техобслуживанию стиральной машины,
отсоедините ее от электрической сети.

• Доступ к электрической вилке или к

двухполюсному выключателю должен быть
возможен в любой момент и после установки
машины.

• Не пользуйтесь стиральной машиной, если она

была повреждена во время транспортировки.
Сообщите об этом в сервисный центр.

• Замена сетевого шнура машины должна

выполняться только силами специалистов
сервисного центра.

• Стиральная машина должна быть подключена к

эффективному контуру заземления,
выполненному в соответствии с
действующими нормами. В частности,
стиральные машины, установленные в
помещениях с душем или ванной, должны быть
защищены дифференциальным устройством
остаточного тока, не менее 30 мА. Заземление
машины обязательно по закону. Изготовитель
снимает с себя всякую ответственность за
травмы людей или материальный ущерб,
явившиеся прямым или косвенным
результатом несоблюдения данных указаний.

• Стиральная машина должна использоваться

только в быту и только в соответствии со
своим назначением.

Размеры:
Ширина:

400 мм

Высота:

900 мм

Глубина:

600 мм

IFU-TL-Domino_RUS.fm Page 2 Friday, August 25, 2006 5:56 PM

Black process 45.0° 100.0 LPI

RUS 3

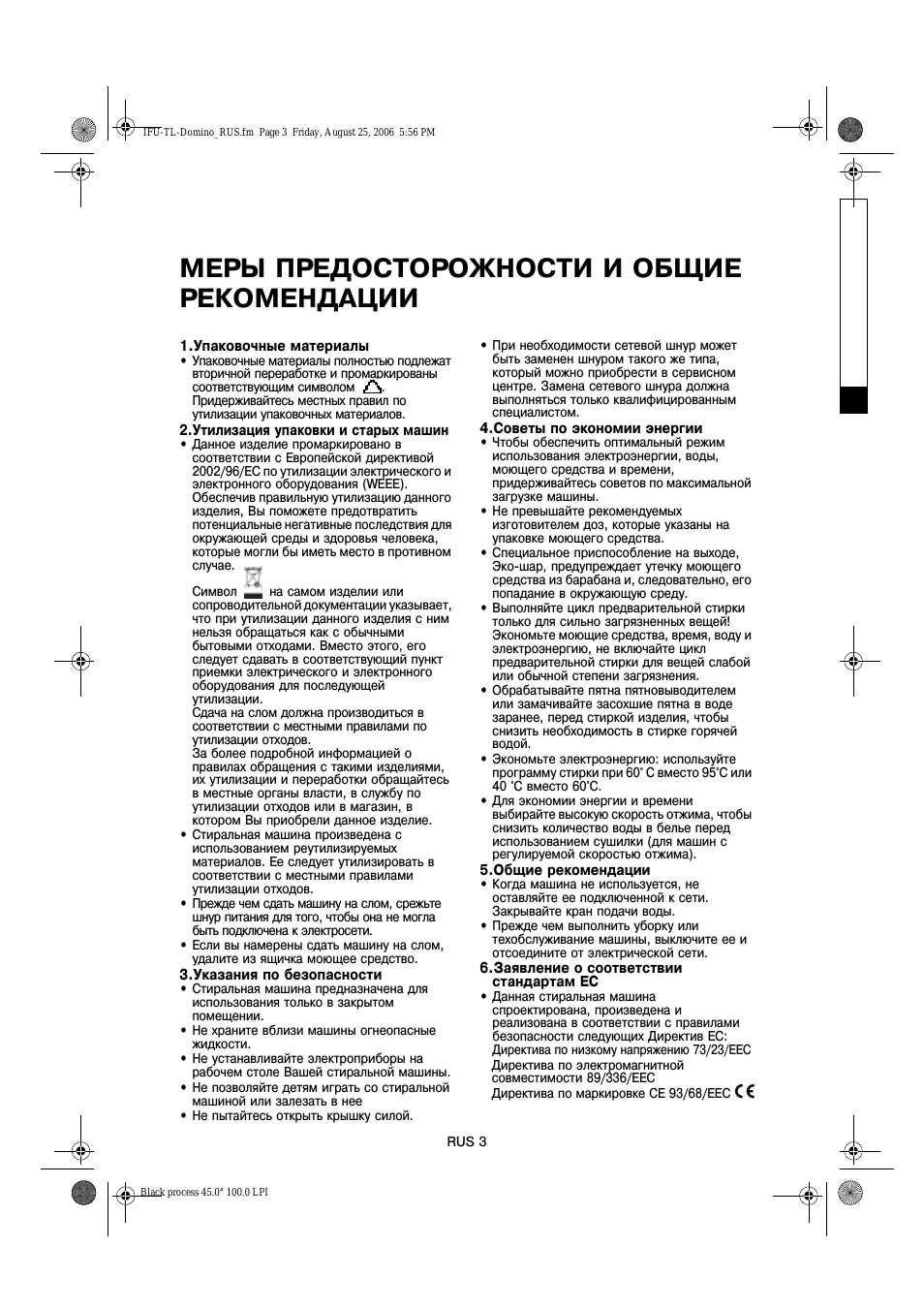

МЕРЫ ПРЕДОСТОРОЖНОСТИ И ОБЩИЕ
РЕКОМЕНДАЦИИ

1.Упаковочные материалы

• Упаковочные материалы полностью подлежат

вторичной переработке и промаркированы
соответствующим символом

.

Придерживайтесь местных правил по
утилизации упаковочных материалов.

2.Утилизация упаковки и старых машин

• Данное изделие промаркировано в

соответствии с Европейской директивой
2002/96/EC по утилизации электрического и
электронного оборудования (WEEE).
Обеспечив правильную утилизацию данного
изделия, Вы поможете предотвратить
потенциальные негативные последствия для
окружающей среды и здоровья человека,
которые могли бы иметь место в противном
случае.

Символ

на самом изделии или

сопроводительной документации указывает,
что при утилизации данного изделия с ним
нельзя обращаться как с обычными
бытовыми отходами. Вместо этого, его
следует сдавать в соответствующий пункт
приемки электрического и электронного
оборудования для последующей
утилизации.
Сдача на слом должна производиться в
соответствии с местными правилами по
утилизации отходов.
За более подробной информацией о
правилах обращения с такими изделиями,
их утилизации и переработки обращайтесь
в местные органы власти, в службу по
утилизации отходов или в магазин, в
котором Вы приобрели данное изделие.

• Стиральная машина произведена с

использованием реутилизируемых
материалов. Ее следует утилизировать в
соответствии с местными правилами
утилизации отходов.

• Прежде чем сдать машину на слом, срежьте

шнур питания для того, чтобы она не могла
быть подключена к электросети.

• Если вы намерены сдать машину на слом,

удалите из ящичка моющее средство.

3.Указания по безопасности

• Стиральная машина предназначена для

использования только в закрытом
помещении.

• Не храните вблизи машины огнеопасные

жидкости.

• Не устанавливайте электроприборы на

рабочем столе Вашей стиральной машины.

• Не позволяйте детям играть со стиральной

машиной или залезать в нее

• Не пытайтесь открыть крышку силой.

• При необходимости сетевой шнур может

быть заменен шнуром такого же типа,
который можно приобрести в сервисном
центре. Замена сетевого шнура должна
выполняться только квалифицированным
специалистом.

4.Советы по экономии энергии

• Чтобы обеспечить оптимальный режим

использования электроэнергии, воды,
моющего средства и времени,
придерживайтесь советов по максимальной
загрузке машины.

• Не превышайте рекомендуемых

изготовителем доз, которые указаны на
упаковке моющего средства.

• Специальное приспособление на выходе,

Эко шар, предупреждает утечку моющего
средства из барабана и, следовательно, его
попадание в окружающую среду.

• Выполняйте цикл предварительной стирки

только для сильно загрязненных вещей!
Экономьте моющие средства, время, воду и
электроэнергию, не включайте цикл
предварительной стирки для вещей слабой
или обычной степени загрязнения.

• Обрабатывайте пятна пятновыводителем

или замачивайте засохшие пятна в воде
заранее, перед стиркой изделия, чтобы
снизить необходимость в стирке горячей
водой.

• Экономьте электроэнергию: используйте

программу стирки при 60° C вместо 95°C или
40 °C вместо 60°C.

• Для экономии энергии и времени

выбирайте высокую скорость отжима, чтобы
снизить количество воды в белье перед
использованием сушилки (для машин с
регулируемой скоростью отжима).

5.Общие рекомендации

• Когда машина не используется, не

оставляйте ее подключенной к сети.
Закрывайте кран подачи воды.

• Прежде чем выполнить уборку или

техобслуживание машины, выключите ее и
отсоедините от электрической сети.

6.Заявление о соответствии

стандартам EC

• Данная стиральная машина

спроектирована, произведена и
реализована в соответствии с правилами
безопасности следующих Директив ЕС:
Директива по низкому напряжению 73/23/EEC

Директива по электромагнитной
совместимости 89/336/EEC
Директива по маркировке CE 93/68/EEC

IFU-TL-Domino_RUS.fm Page 3 Friday, August 25, 2006 5:56 PM

Black process 45.0° 100.0 LPI

RUS 4

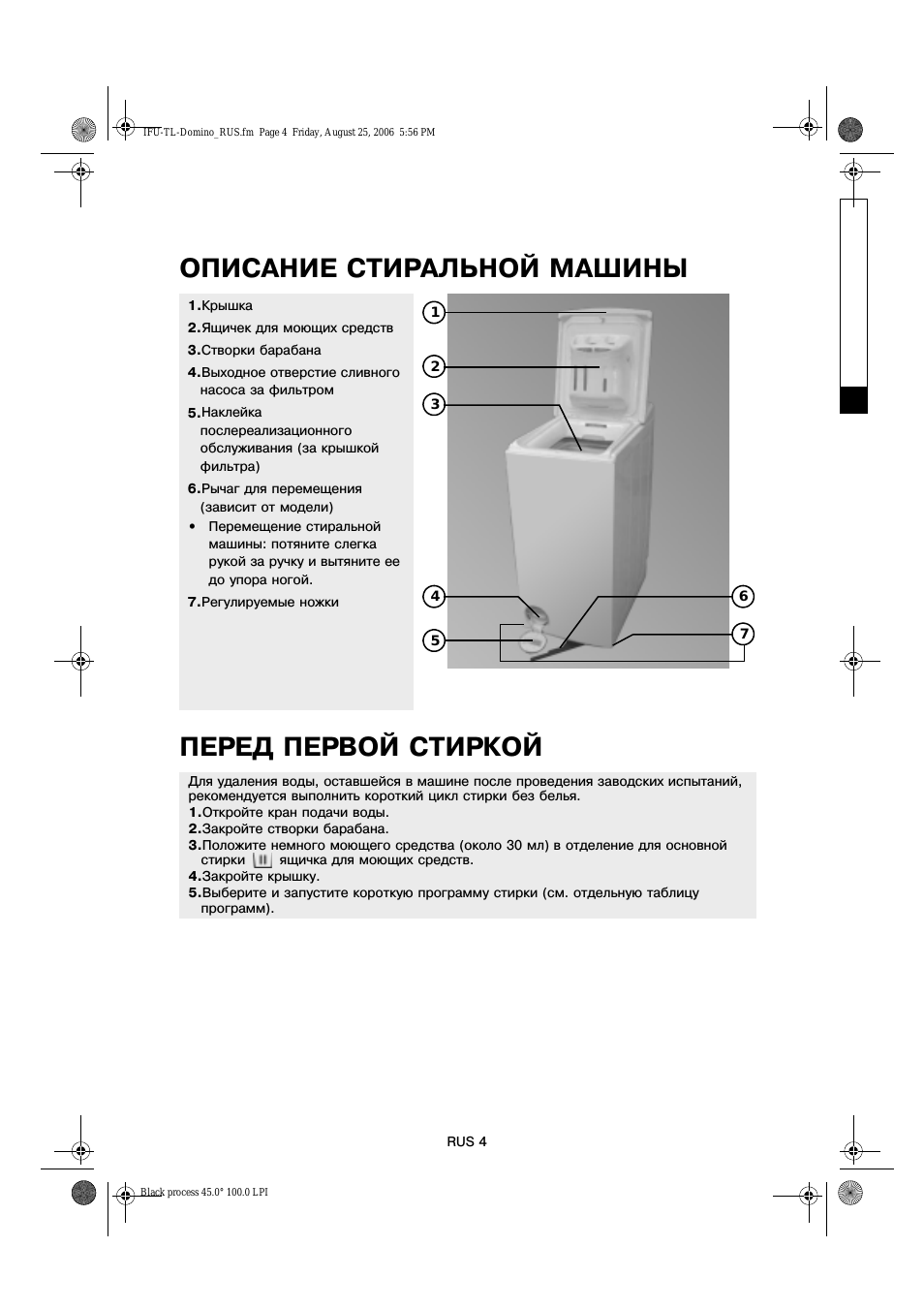

ОПИСАНИЕ СТИРАЛЬНОЙ МАШИНЫ

ПЕРЕД ПЕРВОЙ СТИРКОЙ

1.Крышка

2.Ящичек для моющих средств

3.Створки барабана

4.Выходное отверстие сливного

насоса за фильтром

5.Наклейка

послереализационного
обслуживания (за крышкой
фильтра)

6.Рычаг для перемещения

(зависит от модели)

• Перемещение стиральной

машины: потяните слегка
рукой за ручку и вытяните ее
до упора ногой.

7.Регулируемые ножки

Для удаления воды, оставшейся в машине после проведения заводских испытаний,
рекомендуется выполнить короткий цикл стирки без белья.
1.Откройте кран подачи воды.
2.Закройте створки барабана.
3.Положите немного моющего средства (около 30 мл) в отделение для основной

стирки

ящичка для моющих средств.

4.Закройте крышку.
5.Выберите и запустите короткую программу стирки (см. отдельную таблицу

программ).

1

2

3

4

5

7

6

IFU-TL-Domino_RUS.fm Page 4 Friday, August 25, 2006 5:56 PM

Black process 45.0° 100.0 LPI

RUS 5

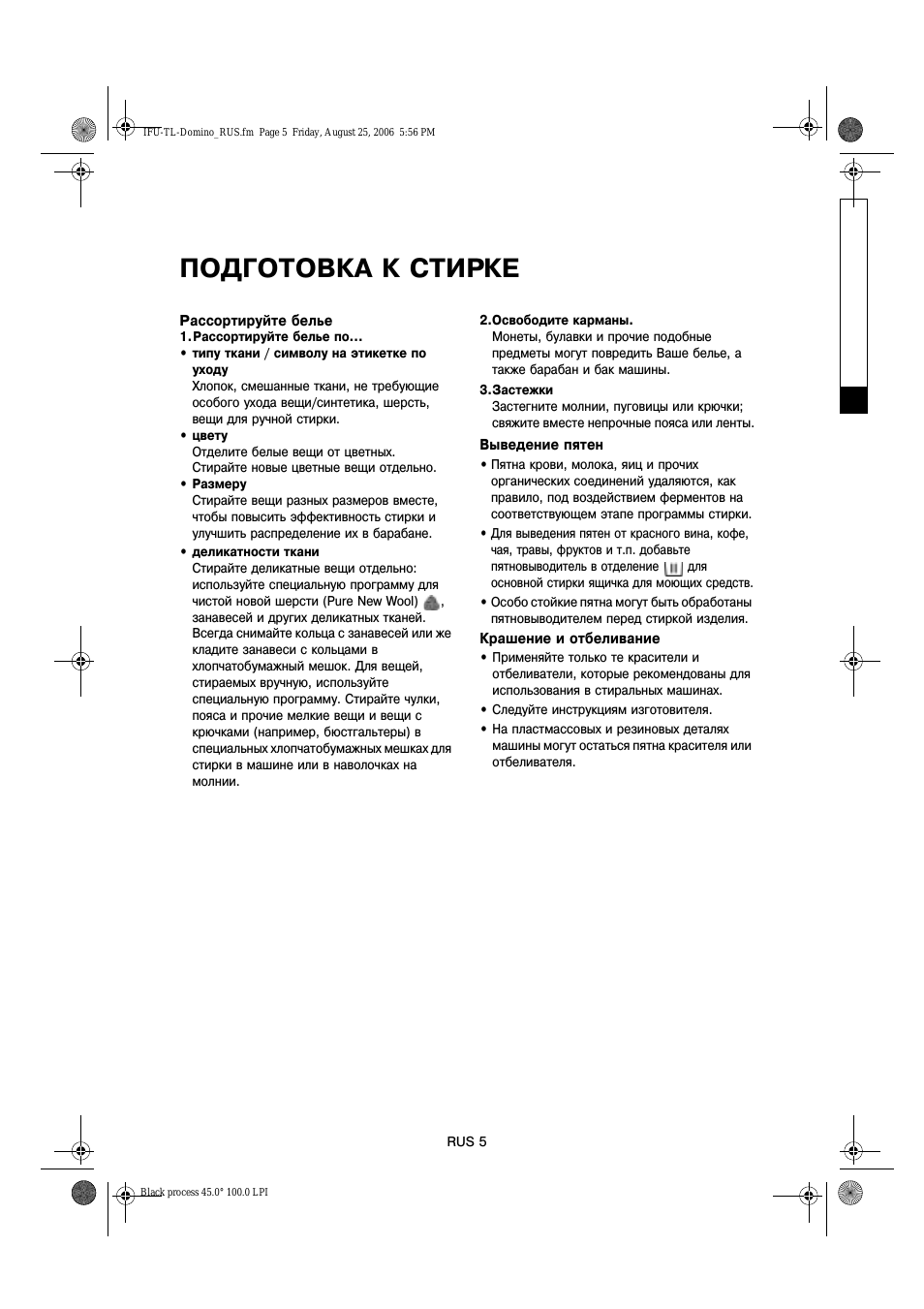

ПОДГОТОВКА К СТИРКЕ

Рассортируйте белье

1.Рассортируйте белье по…
• типу ткани / символу на этикетке по

уходу
Хлопок, смешанные ткани, не требующие
особого ухода вещи/синтетика, шерсть,
вещи для ручной стирки.

• цвету

Отделите белые вещи от цветных.
Стирайте новые цветные вещи отдельно.

• Размеру

Стирайте вещи разных размеров вместе,
чтобы повысить эффективность стирки и
улучшить распределение их в барабане.

• деликатности ткани

Стирайте деликатные вещи отдельно:
используйте специальную программу для
чистой новой шерсти (Pure New Wool)

,

занавесей и других деликатных тканей.
Всегда снимайте кольца с занавесей или же
кладите занавеси с кольцами в
хлопчатобумажный мешок. Для вещей,
стираемых вручную, используйте
специальную программу. Стирайте чулки,
пояса и прочие мелкие вещи и вещи с
крючками (например, бюстгальтеры) в
специальных хлопчатобумажных мешках для
стирки в машине или в наволочках на
молнии.

2.Освободите карманы.

Монеты, булавки и прочие подобные
предметы могут повредить Ваше белье, а
также барабан и бак машины.

3.Застежки

Застегните молнии, пуговицы или крючки;
свяжите вместе непрочные пояса или ленты.

Выведение пятен

• Пятна крови, молока, яиц и прочих

органических соединений удаляются, как
правило, под воздействием ферментов на
соответствующем этапе программы стирки.

• Для выведения пятен от красного вина, кофе,

чая, травы, фруктов и т.п. добавьте
пятновыводитель в отделение

для

основной стирки ящичка для моющих средств.

• Особо стойкие пятна могут быть обработаны

пятновыводителем перед стиркой изделия.

Крашение и отбеливание

• Применяйте только те красители и

отбеливатели, которые рекомендованы для
использования в стиральных машинах.

• Следуйте инструкциям изготовителя.

• На пластмассовых и резиновых деталях

машины могут остаться пятна красителя или
отбеливателя.

IFU-TL-Domino_RUS.fm Page 5 Friday, August 25, 2006 5:56 PM

Black process 45.0° 100.0 LPI

RUS 6

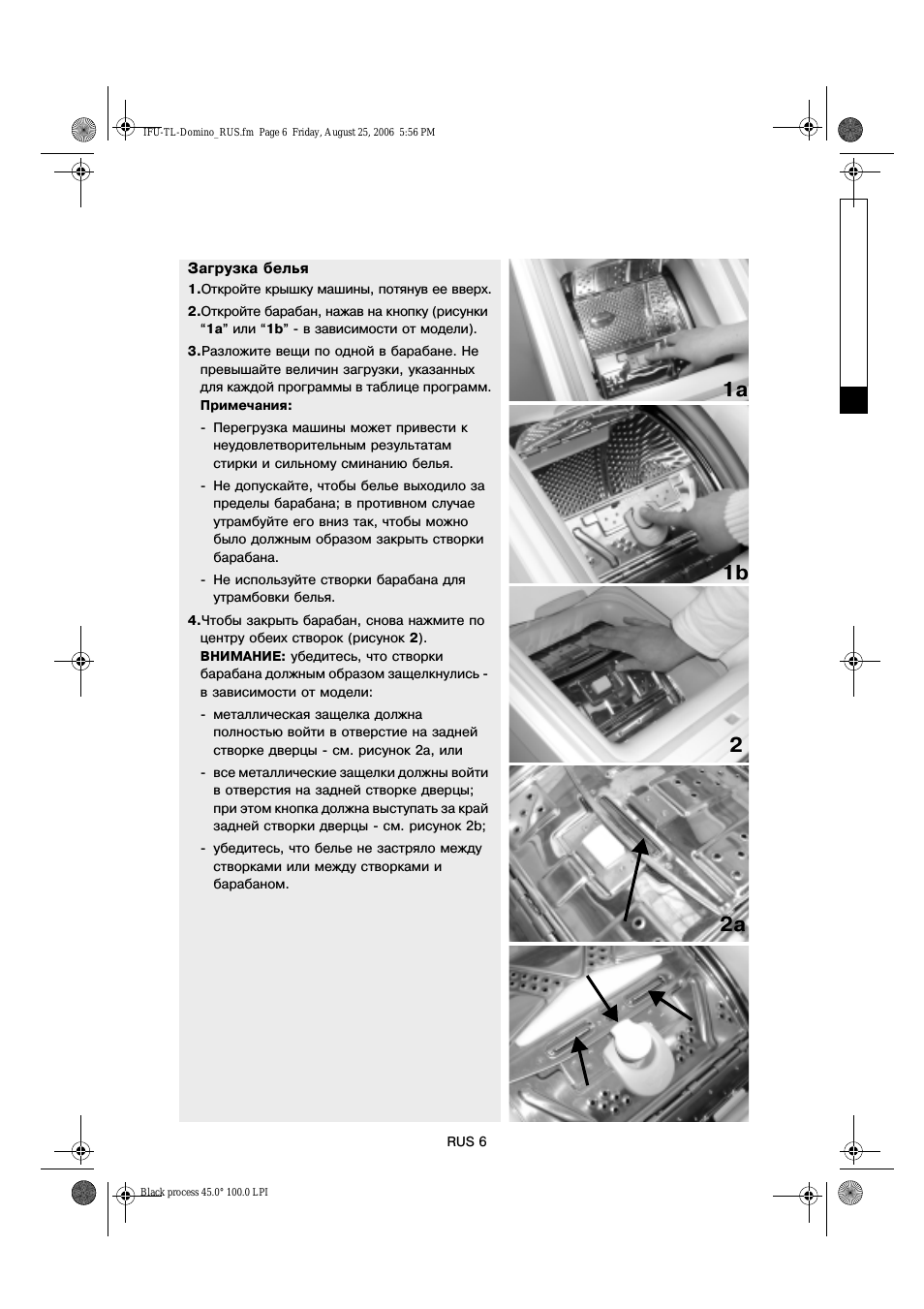

Загрузка белья

1.Откройте крышку машины, потянув ее вверх.

2.Откройте барабан, нажав на кнопку (рисунки

“

1a” или “1b” в зависимости от модели).

3.Разложите вещи по одной в барабане. Не

превышайте величин загрузки, указанных
для каждой программы в таблице программ.
Примечания:

Перегрузка машины может привести к
неудовлетворительным результатам
стирки и сильному сминанию белья.

Не допускайте, чтобы белье выходило за
пределы барабана; в противном случае
утрамбуйте его вниз так, чтобы можно
было должным образом закрыть створки
барабана.

Не используйте створки барабана для
утрамбовки белья.

4.Чтобы закрыть барабан, снова нажмите по

центру обеих створок (рисунок

2).

ВНИМАНИЕ: убедитесь, что створки
барабана должным образом защелкнулись
в зависимости от модели:

металлическая защелка должна
полностью войти в отверстие на задней
створке дверцы см. рисунок 2a, или

все металлические защелки должны войти
в отверстия на задней створке дверцы;
при этом кнопка должна выступать за край
задней створки дверцы см. рисунок 2b;

убедитесь, что белье не застряло между
створками или между створками и
барабаном.

2

1b

1a

2a

IFU-TL-Domino_RUS.fm Page 6 Friday, August 25, 2006 5:56 PM

Black process 45.0° 100.0 LPI

RUS 7

МОЮЩИЕ СРЕДСТВА И ДОБАВКИ

Выбор нужного моющего средства

и добавок

Выбор моющего средства зависит от:
• типа ткани (хлопок, не требующие

особого ухода вещи/синтетика,
деликатные ткани, шерсть).
Примечание: для стирки шерсти
используйте только специальные
моющие средства.

• цвета;
• температуры стирки;
• степени и типа загрязнения.
Примечания:
• Не используйте жидкие моющие

средства при использовании функции
"Задержка старта" (если такая имеется
на Вашей стиральной машине).

• Не используйте жидкие моющие

средства при использовании функции
"Предварительная стирка" или выборе
программы стирки с функцией
"Предварительная стирка" (в
зависимости от модели).

• Появление белесых следов на темных

тканях вызвано наличием
нерастворимых составляющих в
современных не содержащих фосфаты
стиральных средствах. Если такое
случается, встряхните или почистите
ткань щеткой или же используйте
жидкие моющие средства.

• Храните моющие средства и добавки в

сухом месте, недоступном для детей.

• Используйте только те моющие

средства и добавки, которые
предназначены специально для
бытовых стиральных машин.

• При использовании средств для

удаления накипи, красителей или
отбеливателей убедитесь в том, что они
пригодны для стиральных машин.

• В средствах против накипи могут

содержаться элементы, которые могут
повредить части стиральной машины.

• Не используйте в машине растворители

(скипидар, бензин и проч.).

• Не стирайте в машине ткани,

обработанные

растворителями или
горючими жидкостями.

Дозировка

Следуйте инструкциям по дозировке,
приведенным на упаковке моющего
средства, с учетом следующих факторов:
• степени и типа загрязнения;
• величины загрузки;

при полной загрузке: следуйте
указаниям изготовителя моющего
средства;
при половинной загрузке: 3/4 дозы,
используемой при полной загрузке;
при минимальной загрузке (около 1
кг): половина дозы, используемой
при полной загрузке;

• жесткости воды в Вашем районе (за

соответствующей информацией
обратитесь в службу водоснабжения):
для мягкой воды требуется меньшее
количество моющего средства, чем для
жесткой воды.

Примечания:
• Излишнее количество моющего

средства приводит к слишком сильному
пенообразованию. Качество стирки при
этом снижается. При обнаружении
излишнего количества пены стиральная
машина может не выполнить отжим .

• При недостаточном количестве

моющего средства:
белье приобретает серый цвет,
появляются отложения на барабане,
баке и нагревателе.

• При использовании концентрированных

умягчителей добавьте в ящичек для
моющих средств воду до отметки
"MAX".

• Для предупреждения проблем с

подачей высококонцентрированных
порошков и жидких моющих средств
используйте вложенный в упаковку
специальный шарик или пакет, который
следует положить внутрь барабана.

ТАБЛИЦА ЖЕСТКОСТИ ВОДЫ

КАТЕГОРИЯ

ЖЕСТКОСТИ ВОДЫ

ХАРАКТЕРИСТИКИ

НЕМЕЦКИЙ

СТАНДАРТ

°dH

ФРАНЦУЗСКИЙ

СТАНДАРТ

°fH

АНГЛИЙСКИЙ

СТАНДАРТ

°eH

1

2

3

4

мягкая

средней жесткости

жесткая

очень жесткая

0 7

7 14

14 21

свыше 21

0 12

12 25

25 37

свыше 37

0 9

9 17

17 26

свыше 26

IFU-TL-Domino_RUS.fm Page 7 Friday, August 25, 2006 5:56 PM

Black process 45.0° 100.0 LPI

RUS 8

Использование хлорного
отбеливателя

• Стирайте белье в выбранной

программе (Хлопок, Синтетика),
добавив нужное количество хлорного
отбеливателя в отделение для
умягчителя ящичка для моющих
средств (затем тщательно закройте
ящичек).

• Сразу же после завершения программы

запустите программу "Полоскание и
отжим" для удаления с белья
возможных остатков отбеливателя;
если хотите, Вы можете добавить
умягчитель.

• Никогда не помещайте в отд6ление для

отбеливателя одновременно хлорный
отбеливатель и умягчитель.

Использование крахмала

Если Вы хотите использовать крахмал,
действуйте следующим образом:

• Выстирайте белье на нужной программе.

• Приготовьте раствор крахмала в

соответствии с указаниями
изготовителя.

• Залейте приготовленный раствор

крахмала (максимум 100 мл) в
отделение для умягчителя ящичка для
моющих средств.

• Закройте крышку и запустите программу

"Полоскание и отжим".

Куда класть моющие средства и добавки

Засыпьте моющие средства:

• Стиральный порошок для предварительной и основной

стирки

• Стиральный порошок для основной стирки без

предварительной стирки

• Умягчители ткани не выше отметки "MAX".

• Средства для удаления пятен

• Умягчители воды (категория жесткости воды 4)

• Крахмал (разведенный в воде); максимум 100 мл)

Следите за тем, чтобы количество средства не
превышало отметки "

MAX".

Для программ без предварительной стирки и при
стирке холодной или нагретой до температуры 40° C
водой рекомендуется использовать жидкие моющие
средства, чтобы на одежде не оставались белесые
разводы.

(

)

IFU-TL-Domino_RUS.fm Page 8 Friday, August 25, 2006 5:56 PM

Black process 45.0° 100.0 LPI

RUS 9

ЧИСТКА ФИЛЬТРА

Стиральная машина снабжена
самоочищающимся насосом. В фильтр
попадают пуговицы, монеты, английские
булавки и т.д., оставленные среди белья.

Проверьте состояние фильтра, если на панели
управления появляется сообщение
"Прочистить фильтр" (в этом случае машина
должным образом не сливает воду, или
происходят сбои во время цикла отжима).

Машина оборудована предохранительным
устройством, останавливающим ее перед
каждым наполнением в том случае, когда вода
не полностью удалена из бака во время
предыдущего этапа программы стирки.

Проверяйте фильтр не менее двух или трех раз
в год и при необходимости выполняйте его
чистку.

ВНИМАНИЕ: прежде чем чистить фильтр,
убедитесь, что вода остыла.

1. Отсоедините стиральную машину от

электросети.

2. Откройте крышку фильтра с помощью

монеты.

3. Поставьте под фильтром какую нибудь

емкость.

4. Медленно поверните фильтр против

часовой стрелки, чтобы ручка оказалась в
вертикальном положении; пока не
вынимайте фильтр.

5. Подождите, пока вся вода не выльется из

машины.

6. Теперь полностью открутите фильтр и

выньте его.

7. Прочистите фильтр и отсек, где он

находится.

8. Убедитесь в том, что рабочее колесо насоса

(в кожухе за фильтром) ничем не забито.

9. Снова вставьте фильтр и закрутите его

по часовой стрелке до упора (пока ручка
не окажется в горизонтальном
положении).

10.Налейте около одного литра воды в барабан

стиральной машины и убедитесь в
отсутствии утечек через фильтр.

11.Заройте крышку фильтра.

12.Снова подключите стиральную машину к

электросети.

6 / 9

2

IFU-TL-Domino_RUS.fm Page 9 Friday, August 25, 2006 5:56 PM

Black process 45.0° 100.0 LPI

RUS 10

СЛИВ ОСТАВШЕЙСЯ ВОДЫ

Оставшуюся в машине воду следует сливать:

• Перед транспортировкой машины.

• Если загорается сообщение "Прочистить

фильтр"
(см. "Руководство по поиску
неисправностей" и предыдущую главу
"Чистка фильтра").

1. Остановите работу стиральную машину и

отсоедините ее от электросети.

2. Закройте кран подачи воды.

3. Откройте крышку фильтра, например, с

помощью монеты.

4. Поставьте неглубокую емкость под

выходное отверстие сливного насоса.

5. Медленно поворачивайте фильтр против

часовой стрелки до тех пор, пока из него не
начнет сливаться вода, однако, не
откручивайте его полностью.

6. Подождите, пока вся вода полностью не

выльется.

7. Теперь полностью выкрутите фильтр и

выньте его.

8. Осторожно наклоните машину вперед,

чтобы дать оставшейся воде стечь наружу.

9. Установите фильтр на место и закрутите его

по часовой стрелке до упора.

10. Проверьте правильность установки фильтра

и закройте крышку фильтра.

Прежде чем снова пользоваться
стиральной машиной:

1. Налейте около 1 литра воды

непосредственно в барабан машины, чтобы
восстановить работу "Эко системы"

2. Снова включите машину в сеть.

4 / 7 / 9

3

IFU-TL-Domino_RUS.fm Page 10 Friday, August 25, 2006 5:56 PM

Black process 45.0° 100.0 LPI
