Instruction manual and user guide for
Whirlpool ARC 7190

CB60PL E-2CP FAN

ЛИСТОК ОПИСАНИЯ ИЗДЕЛИЯ

РУС

A. Холодильное отделение

1. Полки / зона полок.
2. Разделительное стекло.
3. Контейнеры для фруктов и овощей
4. Полочки в дверце.
5. Съемный держатель для бутылок (в
зависимости от модели).
6. Полка для бутылок.
7. Пластинка с паспортными данными
холодильника (сбоку от контейнеров для
фруктов и овощей).
8. Вентилятор.

B. Морозильное отделение

9. Полка для формочек для льда или
аккумуляторов холода (в зависимости от
модели).
10. Верхняя корзина (зона заморозки).
11. Отделение для замороженных / глубоко
замороженных продуктов.
12. Дверца морозильного отделения.
C) Облицовка.
D) Панель управления.

Зона наименьшего охлаждения.

Зона промежуточных температур.

Зона наибольшего охлаждения.

Примечания: Число полок и набор аксессуаров могут варьироваться в зависимости от модели.
Все полки, полочки в дверце и контейнеры – съемные.
Внимание: аксессуары холодильника не рассчитаны на мойку в посудомоечной машине.
Уплотнители дверец холодильного и морозильного отделений могут извлекаться из своих пазов для
чистки.
Если уплотнитель не сидит в пазу надлежащим образом, это легко исправить, нажав на его твердую
основу с таким усилием, чтобы он плотно вошел в паз дверцы.

CB60PL E-2CP FAN

РУС

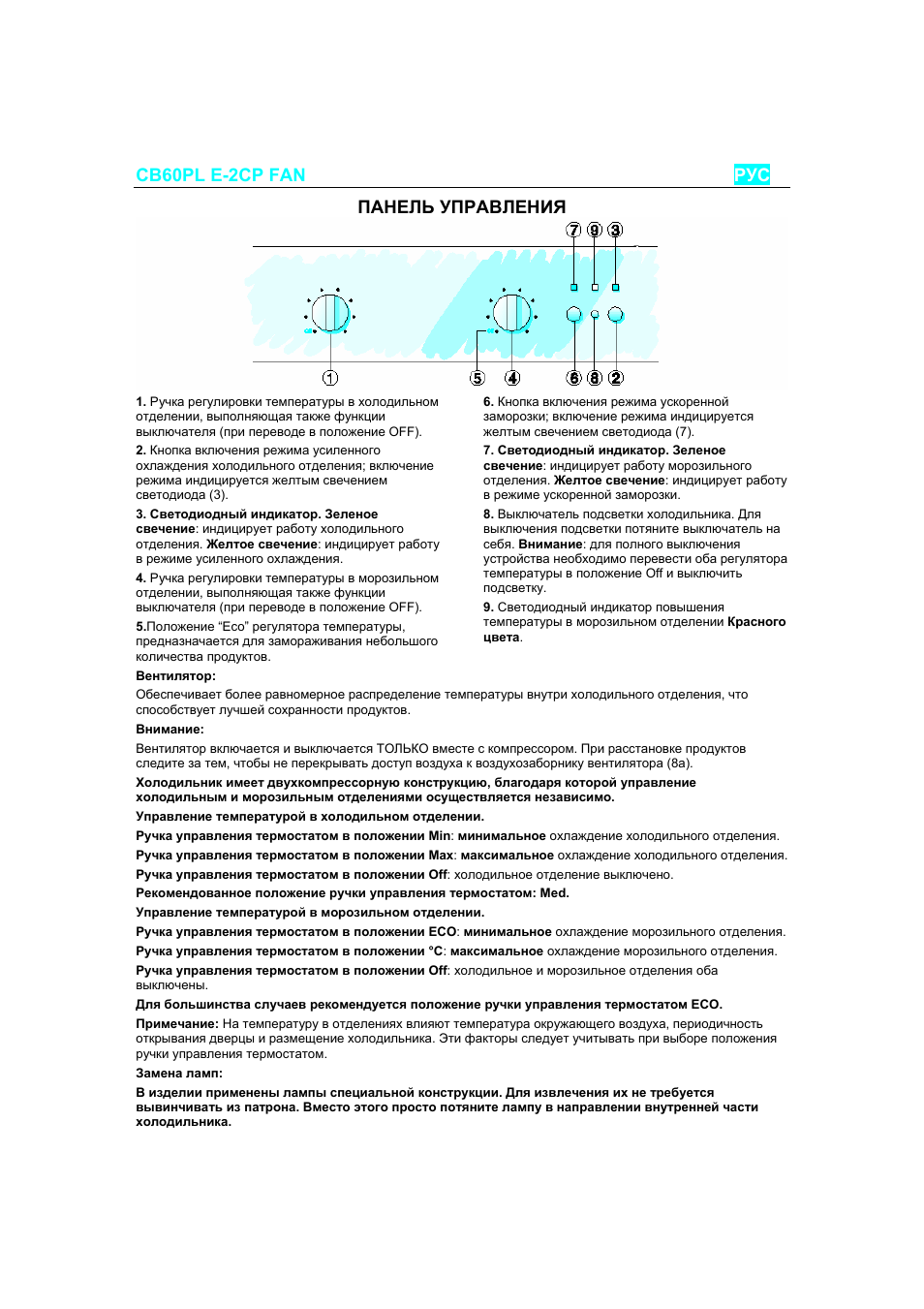

ПАНЕЛЬ УПРАВЛЕНИЯ

1. Ручка регулировки температуры в холодильном
отделении, выполняющая также функции
выключателя (при переводе в положение OFF).
2. Кнопка включения режима усиленного
охлаждения холодильного отделения; включение
режима индицируется желтым свечением
светодиода (3).
3. Светодиодный индикатор. Зеленое
свечение: индицирует работу холодильного
отделения. Желтое свечение: индицирует работу
в режиме усиленного охлаждения.
4. Ручка регулировки температуры в морозильном
отделении, выполняющая также функции
выключателя (при переводе в положение OFF).
5.Положение “Eco” регулятора температуры,
предназначается для замораживания небольшого
количества продуктов.

6. Кнопка включения режима ускоренной
заморозки; включение режима индицируется
желтым свечением светодиода (7).
7. Светодиодный индикатор. Зеленое
свечение: индицирует работу морозильного
отделения. Желтое свечение: индицирует работу
в режиме ускоренной заморозки.
8. Выключатель подсветки холодильника. Для
выключения подсветки потяните выключатель на
себя. Внимание: для полного выключения
устройства необходимо перевести оба регулятора
температуры в положение Off и выключить
подсветку.
9. Светодиодный индикатор повышения
температуры в морозильном отделении Красного
цвета.

Вентилятор:
Обеспечивает более равномерное распределение температуры внутри холодильного отделения, что
способствует лучшей сохранности продуктов.
Внимание:
Вентилятор включается и выключается ТОЛЬКО вместе с компрессором. При расстановке продуктов
следите за тем, чтобы не перекрывать доступ воздуха к воздухозаборнику вентилятора (8a).
Холодильник имеет двухкомпрессорную конструкцию, благодаря которой управление
холодильным и морозильным отделениями осуществляется независимо.
Управление температурой в холодильном отделении.
Ручка управления термостатом в положении Min: минимальное охлаждение холодильного отделения.
Ручка управления термостатом в положении Max: максимальное охлаждение холодильного отделения.
Ручка управления термостатом в положении Off: холодильное отделение выключено.
Рекомендованное положение ручки управления термостатом: Med.
Управление температурой в морозильном отделении.
Ручка управления термостатом в положении ECO: минимальное охлаждение морозильного отделения.
Ручка управления термостатом в положении °C: максимальное охлаждение морозильного отделения.
Ручка управления термостатом в положении Off: холодильное и морозильное отделения оба
выключены.
Для большинства случаев рекомендуется положение ручки управления термостатом ECO.
Примечание: На температуру в отделениях влияют температура окружающего воздуха, периодичность
открывания дверцы и размещение холодильника. Эти факторы следует учитывать при выборе положения
ручки управления термостатом.
Замена ламп:
В изделии применены лампы специальной конструкции. Для извлечения их не требуется
вывинчивать из патрона. Вместо этого просто потяните лампу в направлении внутренней части
холодильника.
