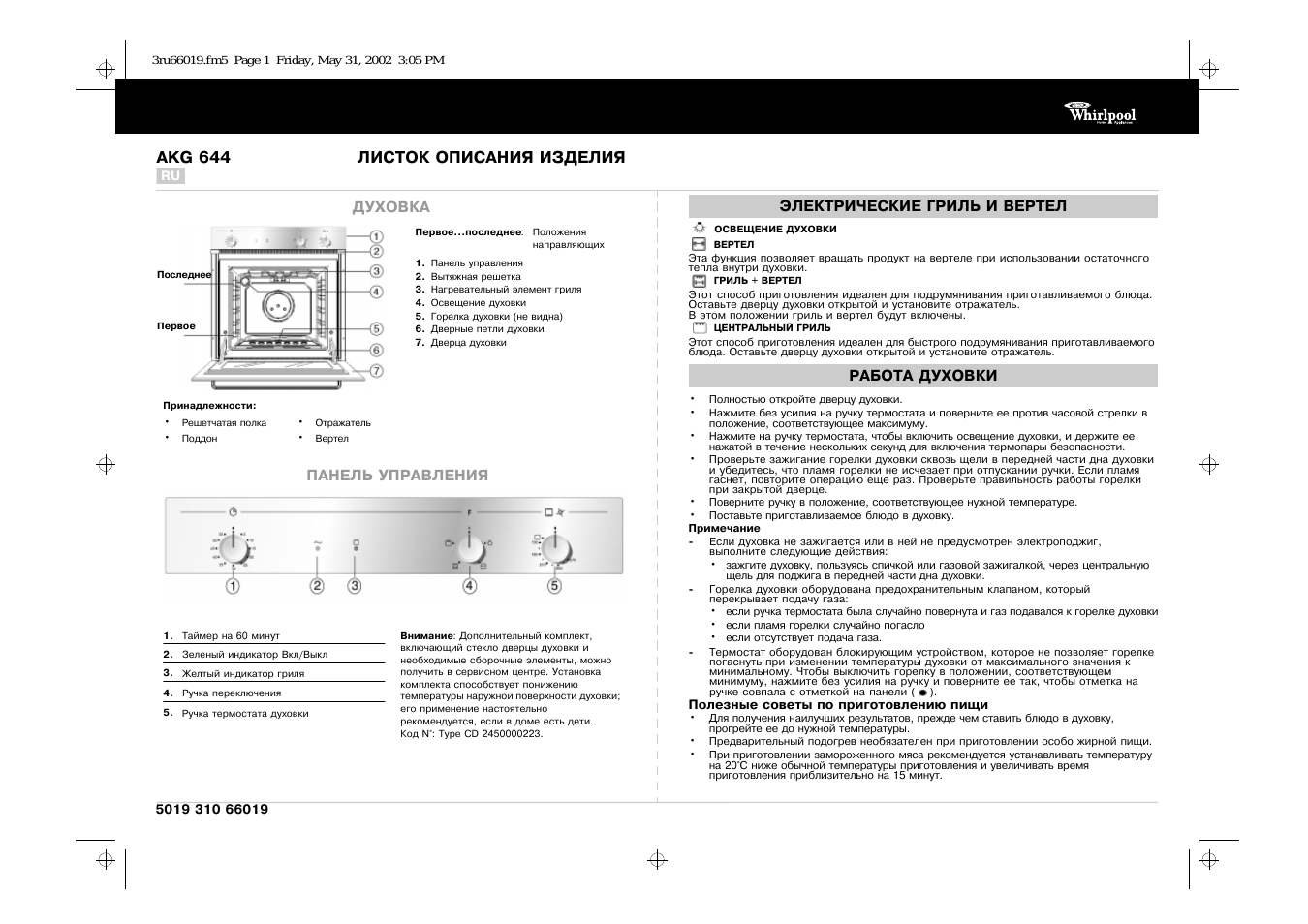

ЛИСТОК ОПИСАНИЯ ИЗДЕЛИЯ

RU

5019 310 66019

ОСВЕЩЕНИЕ ДУХОВКИ

ВЕРТЕЛ

Эта функция позволяет вращать продукт на вертеле при использовании остаточного

тепла внутри духовки.

ГРИЛЬ + ВЕРТЕЛ

Этот способ приготовления идеален для подрумянивания приготавливаемого блюда.

Оставьте дверцу духовки открытой и установите отражатель.

В этом положении гриль и вертел будут включены.

ЦЕНТРАЛЬНЫЙ ГРИЛЬ

Этот способ приготовления идеален для быстрого подрумянивания приготавливаемого

блюда. Оставьте дверцу духовки открытой и установите отражатель.

•

Полностью откройте дверцу духовки.

•

Нажмите без усилия на ручку термостата и поверните ее против часовой стрелки в

положение, соответствующее максимуму.

•

Нажмите на ручку термостата, чтобы включить освещение духовки, и держите ее

нажатой в течение нескольких секунд для включения термопары безопасности.

•

Проверьте зажигание горелки духовки сквозь щели в передней части дна духовки

и убедитесь, что пламя горелки не исчезает при отпускании ручки. Если пламя

гаснет, повторите операцию еще раз. Проверьте правильность работы горелки

при закрытой дверце.

•

Поверните ручку в положение, соответствующее нужной температуре.

•

Поставьте приготавливаемое блюдо в духовку.

Примечание

-

Если духовка не зажигается или в ней не предусмотрен электроподжиг,

выполните следующие действия:

•

зажгите духовку, пользуясь спичкой или газовой зажигалкой, через центральную

щель для поджига в передней части дна духовки.

-

Горелка духовки оборудована предохранительным клапаном, который

перекрывает подачу газа:

•

если ручка термостата была случайно повернута и газ подавался к горелке духовки

•

если пламя горелки случайно погасло

•

если отсутствует подача газа.

-

Термостат оборудован блокирующим устройством, которое не позволяет горелке

погаснуть при изменении температуры духовки от максимального значения к

минимальному. Чтобы выключить горелку в положении, соответствующем

минимуму, нажмите без усилия на ручку и поверните ее так, чтобы отметка на

ручке совпала с отметкой на панели (

).

Полезные советы по приготовлению пищи

•

Для получения наилучших результатов, прежде чем ставить блюдо в духовку,

прогрейте ее до нужной температуры.

•

Предварительный подогрев необязателен при приготовлении особо жирной пищи.

•

При приготовлении замороженного мяса рекомендуется устанавливать температуру

на 20°C ниже обычной температуры приготовления и увеличивать время

приготовления приблизительно на 15 минут.

ДУХОВКА

Последнее

Первое

Первое...последнее: Положения

направляющих

1. Панель управления
2. Вытяжная решетка
3. Нагревательный элемент гриля
4. Освещение духовки
5. Горелка духовки (не видна)
6. Дверные петли духовки
7. Дверца духовки

Принадлежности:

•

Решетчатая полка

•

Поддон

•

Отражатель

•

Вертел

ПАНЕЛЬ УПРАВЛЕНИЯ

1. Таймер на 60 минут
2. Зеленый индикатор Вкл/Выкл
3. Желтый индикатор гриля

4. Ручка переключения

5. Ручка термостата духовки

Внимание: Дополнительный комплект,

включающий стекло дверцы духовки и

необходимые сборочные элементы, можно

получить в сервисном центре. Установка

комплекта способствует понижению

температуры наружной поверхности духовки;

его применение настоятельно

рекомендуется, если в доме есть дети.
Код N°: Type CD 2450000223.

ЭЛЕКТРИЧЕСКИЕ ГРИЛЬ И ВЕРТЕЛ

РАБОТА ДУХОВКИ

3ru66019.fm5 Page 1 Friday, May 31, 2002 3:05 PM

5019 310 66019

•

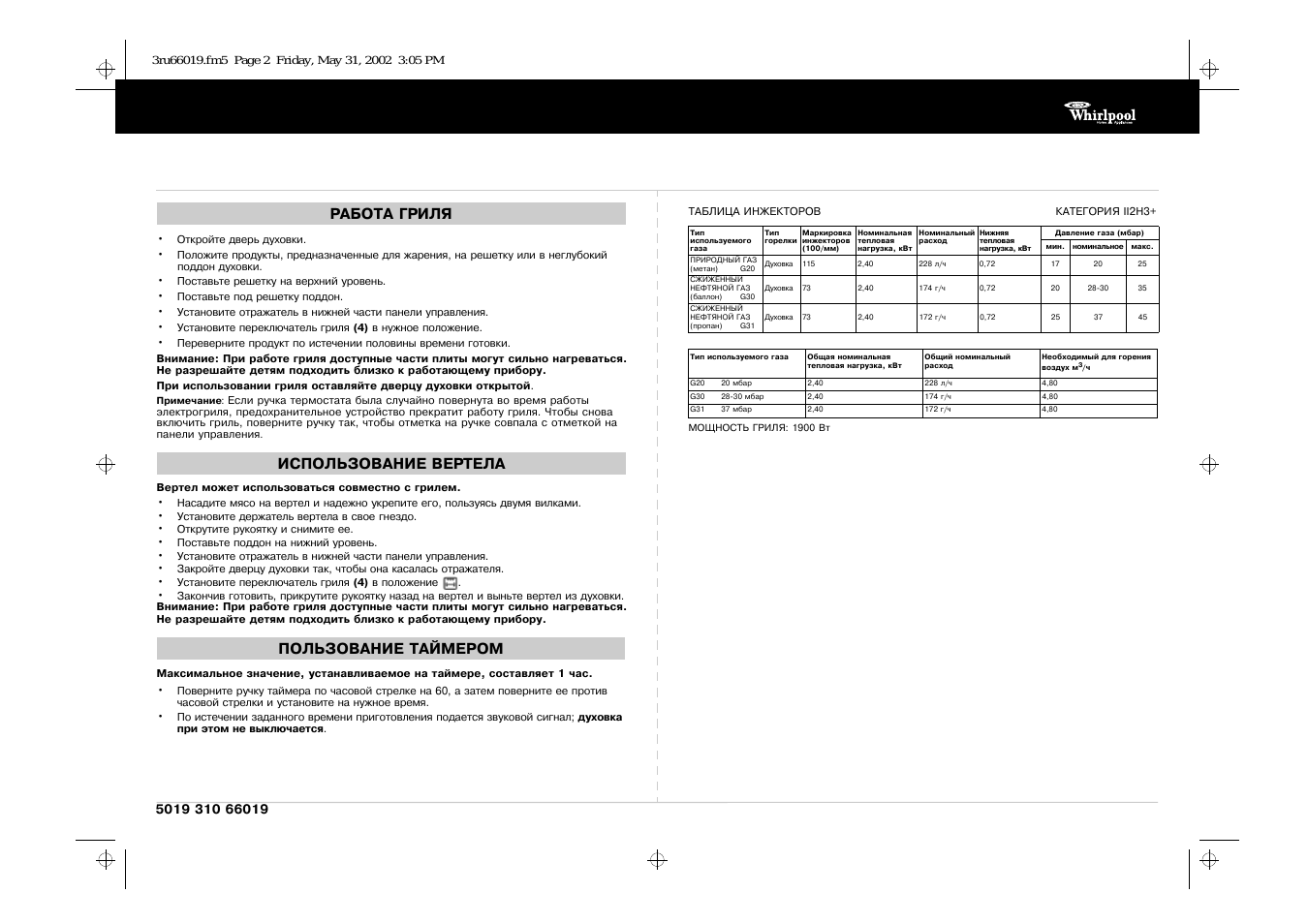

Откройте дверь духовки.

•

Положите продукты, предназначенные для жарения, на решетку или в неглубокий

поддон духовки.

•

Поставьте решетку на верхний уровень.

•

Поставьте под решетку поддон.

•

Установите отражатель в нижней части панели управления.

•

Установите переключатель гриля (4) в нужное положение.

•

Переверните продукт по истечении половины времени готовки.

Внимание: При работе гриля доступные части плиты могут сильно нагреваться.

Не разрешайте детям подходить близко к работающему прибору.
При использовании гриля оставляйте дверцу духовки открытой.

Примечание:

Если ручка термостата была случайно повернута во время работы

электрогриля, предохранительное устройство прекратит работу гриля. Чтобы снова

включить гриль, поверните ручку так, чтобы отметка на ручке совпала с отметкой на

панели управления

.

Вертел может использоваться совместно с грилем.

•

Насадите мясо на вертел и надежно укрепите его, пользуясь двумя вилками.

•

Установите держатель вертела в свое гнездо.

•

Открутите рукоятку и снимите ее.

•

Поставьте поддон на нижний уровень.

•

Установите отражатель в нижней части панели управления.

•

Закройте дверцу духовки так, чтобы она касалась отражателя.

•

Установите переключатель гриля (4) в положение

.

•

Закончив готовить, прикрутите рукоятку назад на вертел и выньте вертел из духовки.

Внимание: При работе гриля доступные части плиты могут сильно нагреваться.

Не разрешайте детям подходить близко к работающему прибору.

Максимальное значение, устанавливаемое на таймере, составляет 1 час.

•

Поверните ручку таймера по часовой стрелке на 60, а затем поверните ее против

часовой стрелки и установите на нужное время.

•

По истечении заданного времени приготовления подается звуковой сигнал; духовка

при этом не выключается.

ТАБЛИЦА ИНЖЕКТОРОВ

КАТЕГОРИЯ II2H3+

МОЩНОСТЬ ГРИЛЯ: 1900 Вт

РАБОТА ГРИЛЯ

ИСПОЛЬЗОВАНИЕ ВЕРТЕЛА

ПОЛЬЗОВАНИЕ ТАЙМЕРОМ

Тип

используемого

газа

Тип

горелки

Маркировка

инжекторов

(100/мм)

Номинальная

тепловая

нагрузка, кВт

Номинальный

расход

Нижняя

тепловая

нагрузка, кВт

Давление газа (мбар)

мин. номинальное макс.

ПРИРОДНЫЙ ГАЗ

(метан)

G20 Духовка 115

2,40

228 л/ч

0,72

17

20

25

СЖИЖЕННЫЙ

НЕФТЯНОЙ ГАЗ

(баллон)

G30

Духовка 73

2,40

174 г/ч

0,72

20

28-30

35

СЖИЖЕННЫЙ

НЕФТЯНОЙ ГАЗ

(пропан)

G31

Духовка 73

2,40

172 г/ч

0,72

25

37

45

Тип используемого газа

Общая номинальная

тепловая нагрузка, кВт

Общий номинальный

расход

Необходимый для горения
воздух м

3

/ч

G20

20 мбар

2,40

228 л/ч

4,80

G30

28-30 мбар

2,40

174 г/ч

4,80

G31

37 мбар

2,40

172 г/ч

4,80
