Руководство по эксплуатации

Стиральная машина

с эле1сгронным управлением

WMO 840 LE

WMO1040 LE

WMO 841 LE

WMO1041 LE

i

VESTEL

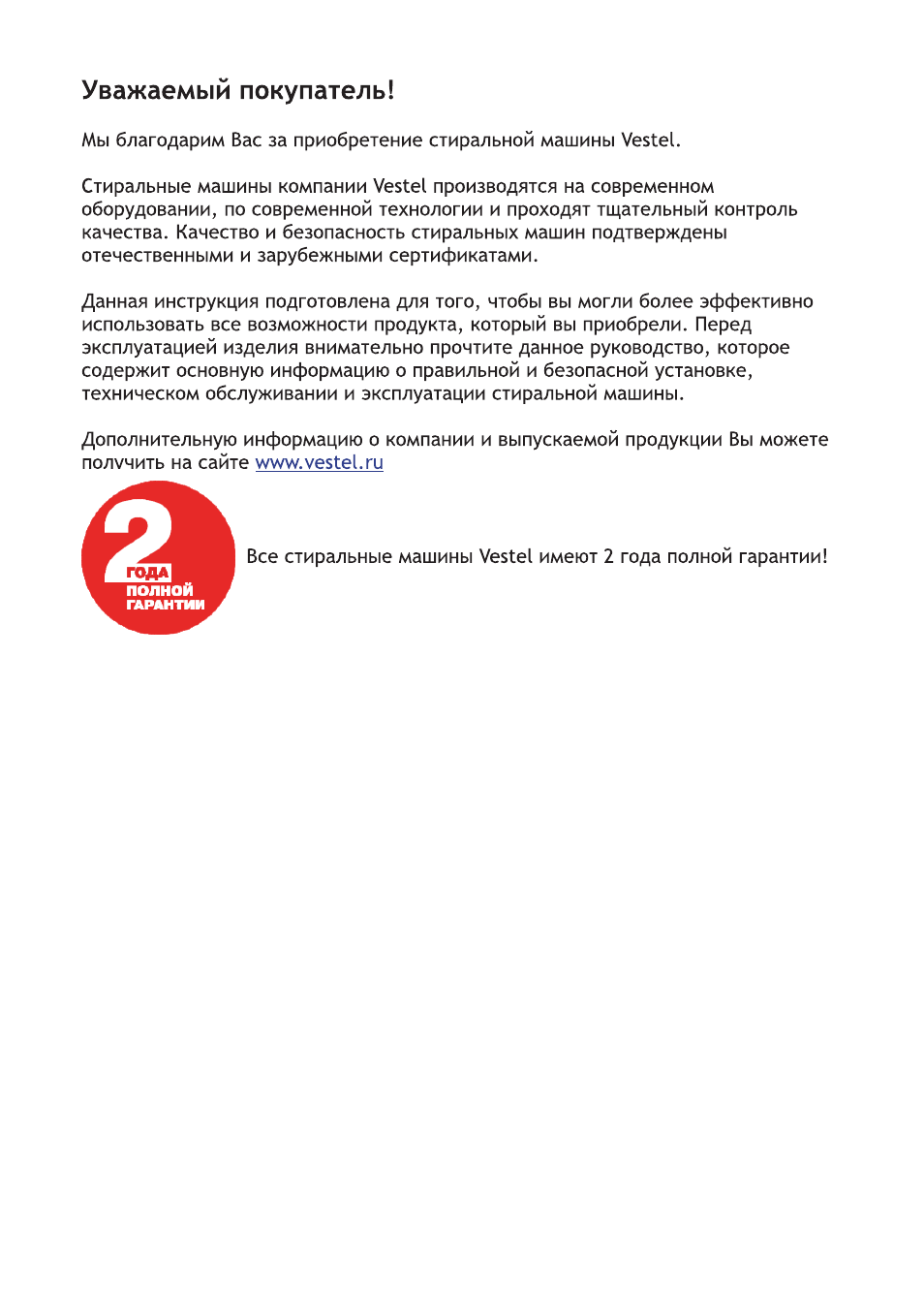

Уважаемый покупатель!

Мы благодарим Вас за приобретение стиральной машины Vestel.

Стиральные машины компании Vestel производятся на современном
оборудовании, по современной технологии и проходят тщательный контроль

качества. Качество и безопасность стиральных машин подтверждены

отечественными и зарубежными сертификатами.

Данная инструкция подготовлена для того, чтобы вы могли более эффективно

использовать все возможности продукта, который вы приобрели. Перед

эксплуатацией изделия внимательно прочтите данное руководство, которое
содержит основную информацию о правильной и безопасной установке,
техническом обслуживании и эксплуатации стиральной машины.

Дополнительную информацию о компании и выпускаемой продукции Вы можете

ПОЛУЧИТЬ на сайте www.vestel.ru

Все стиральные машины Vestel имеют 2 года полной гарантии!

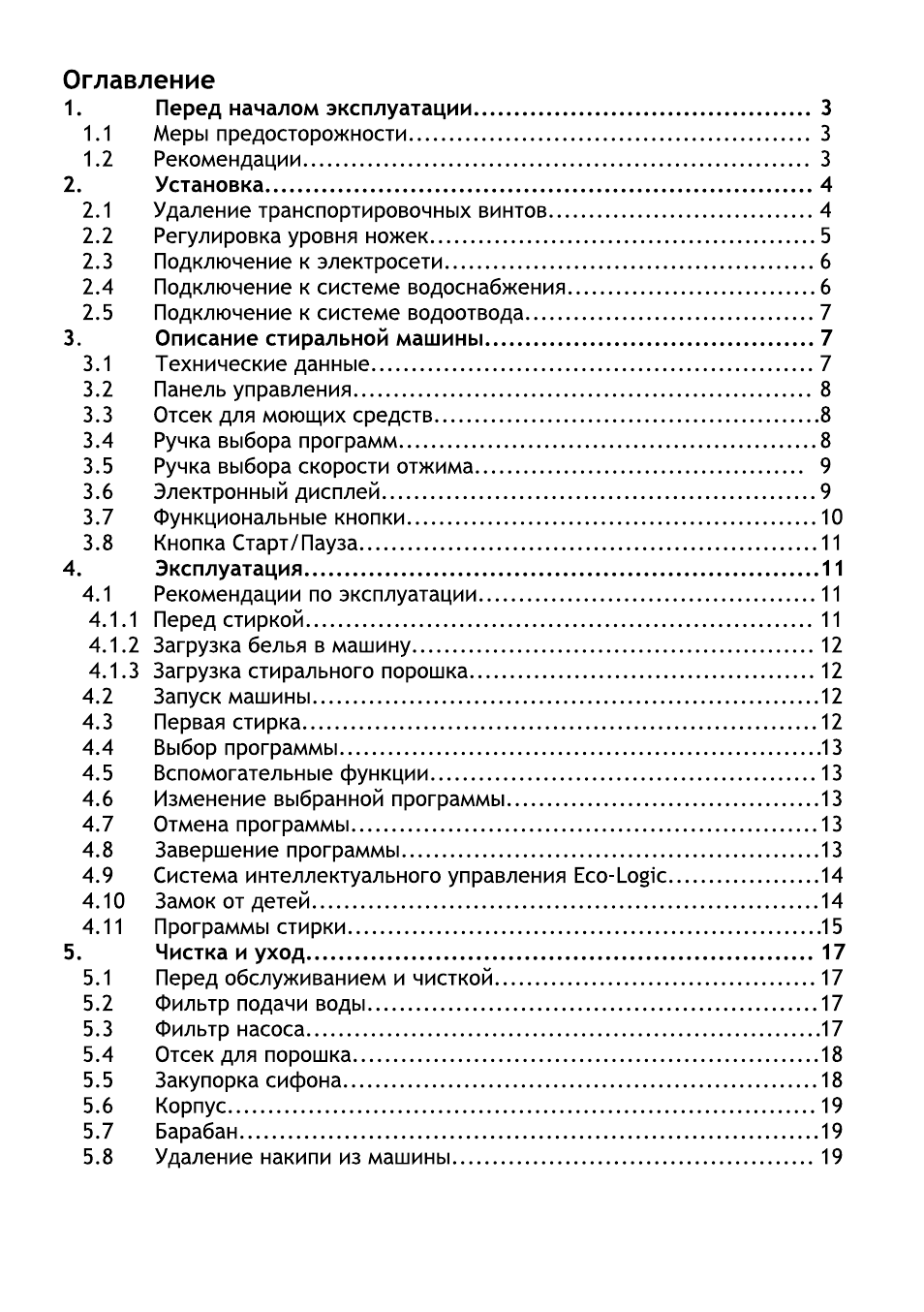

Оглавление

1.

Перед началом эксплуатации............................................ 3

1.1

Меры предосторожности................................................. 3

1.2

2.

Установка.................................................................... 4

2.1

Удаление транспортировочных винтов................................ 4

2.2

Регулировка уровня ножек.............................................. 5

2.3

Подключение к электросети.............................................6

2.4

Подключение к системе водоснабжения............................. 6

2.5

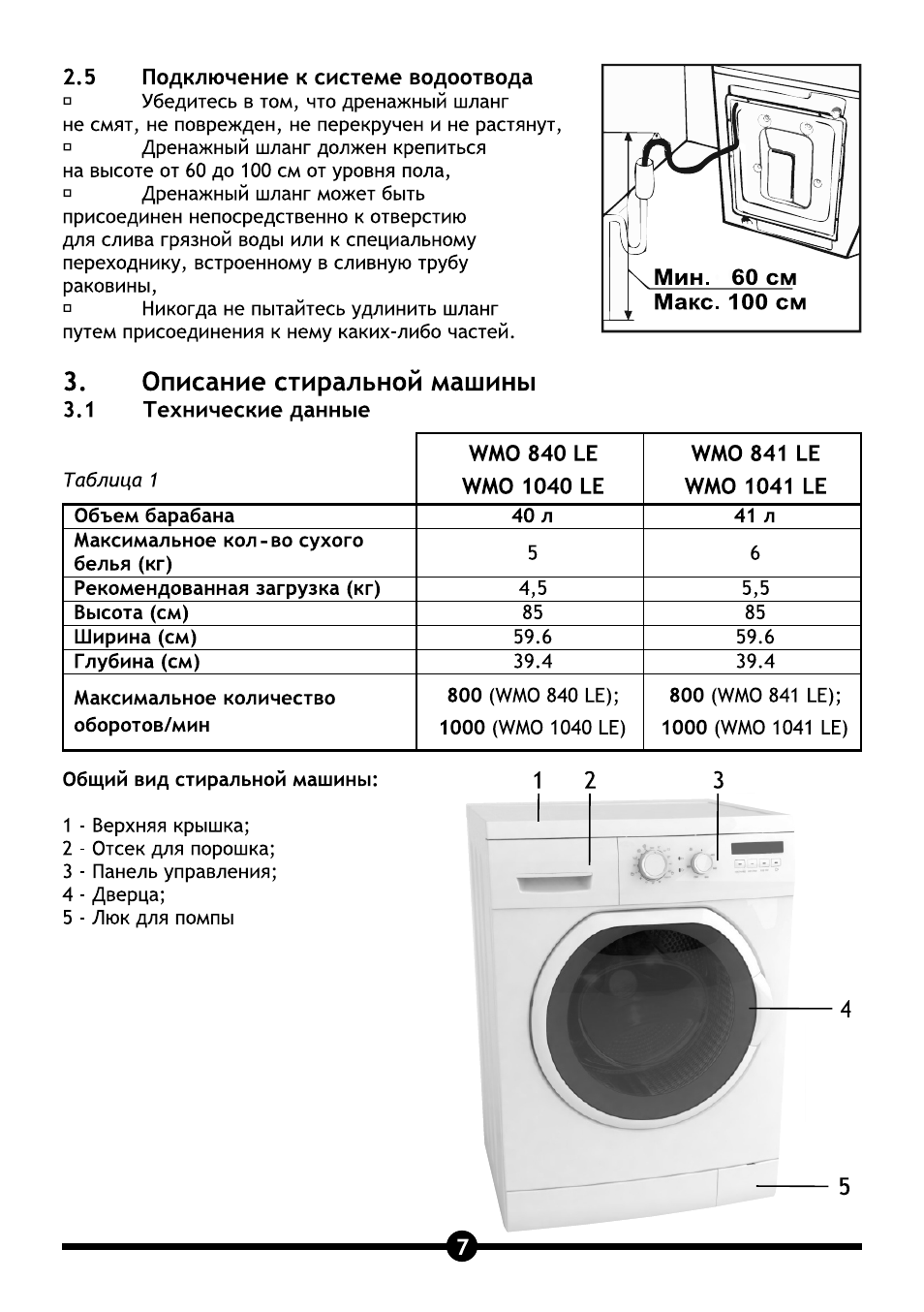

Подключение к системе водоотвода...................................7

3.

Описание стиральной машины.......................................... 7

3.1

Технические данные...................................................... 7

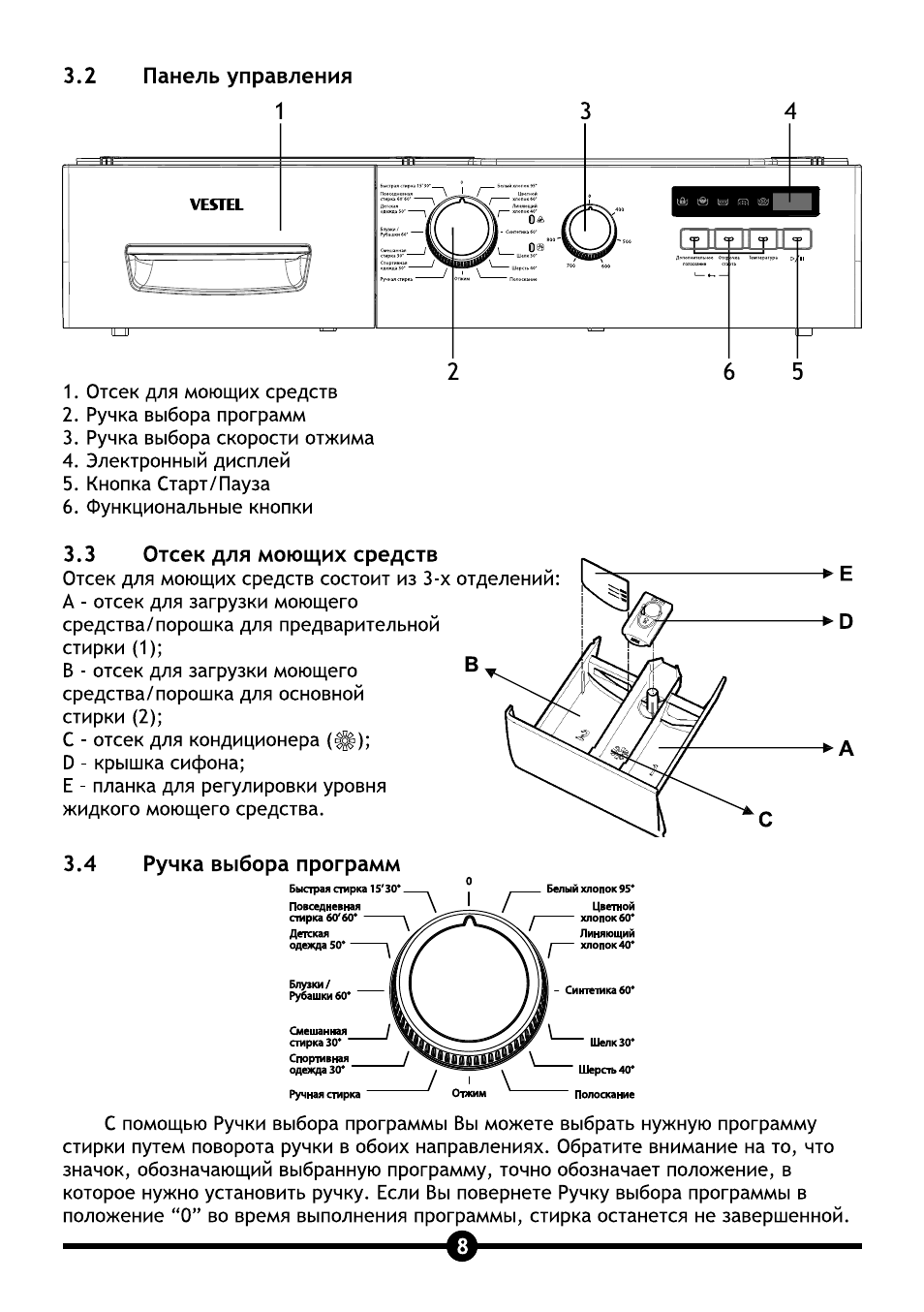

3.2

Панель управления........................................................ 8

3.3

Отсек для моющих средств.............................................. 8

3.4

Ручка выбора программ.................................................. 8

3.5

Ручка выбора скорости отжима........................................ 9

3.6

Электронный дисплей.....................................................9

3.7

Функциональные кнопки..................................................10

3.8

Кнопка Старт/Пауза....................................................... 11

4.

Эксплуатация............................................................... 11

4.1

4.1.1 Перед стиркой..............................................................11
4.1.2 Загрузка белья в машину................................................. 12
4.1.3 Загрузка стирального порошка..........................................12

4.2

Запуск машины............................................................. 12

4.3

Первая стирка............................................................... 12

4.4

Выбор программы..........................................................13

4.5

Вспомогательные функции.............................................. 13

4.6

Изменение выбранной программы..................................... 13

4.7

Отмена программы........................................................ 13

4.8

Завершение программы.................................................. 13

4.9

Система интеллектуального управления Eco-Logic................. 14

4.10

Замок от детей............................................................. 14

4.11

Программы стирки.........................................................15

5.

Чистка и уход............................................................... 17

5.1

Перед обслуживанием и чисткой.......................................17

5.2

Фильтр подачи воды...................................................... 17

5.3

Фильтр насоса.............................................................. 17

5.4

Отсек для порошка........................................................ 18

5.5

Закупорка сифона......................................................... 18

5.6

Корпус........................................................................19

5.7

Барабан...................................................................... 19

5.8

Удаление накипи из машины............................................ 19

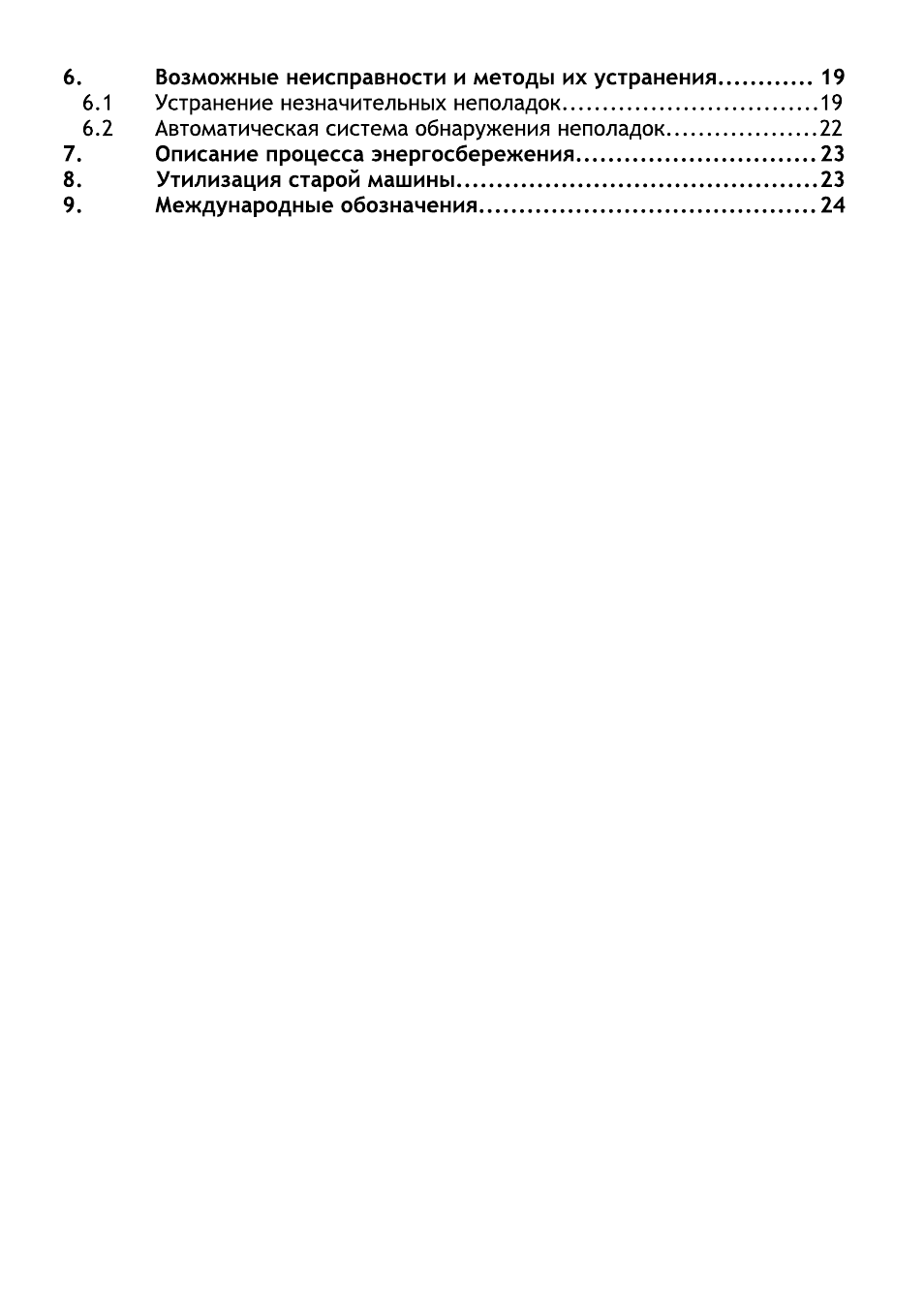

6.

Возможные неисправности и методы их устранения.................... 19

6.1

Устранение незначительных неполадок.................................... 19

6.2

Автоматическая система обнаружения неполадок.......................22

7.

Описание процесса энергосбережения......................................23

8.

Утилизация старой машины.....................................................23

9.

Международные обозначения.................................................. 24

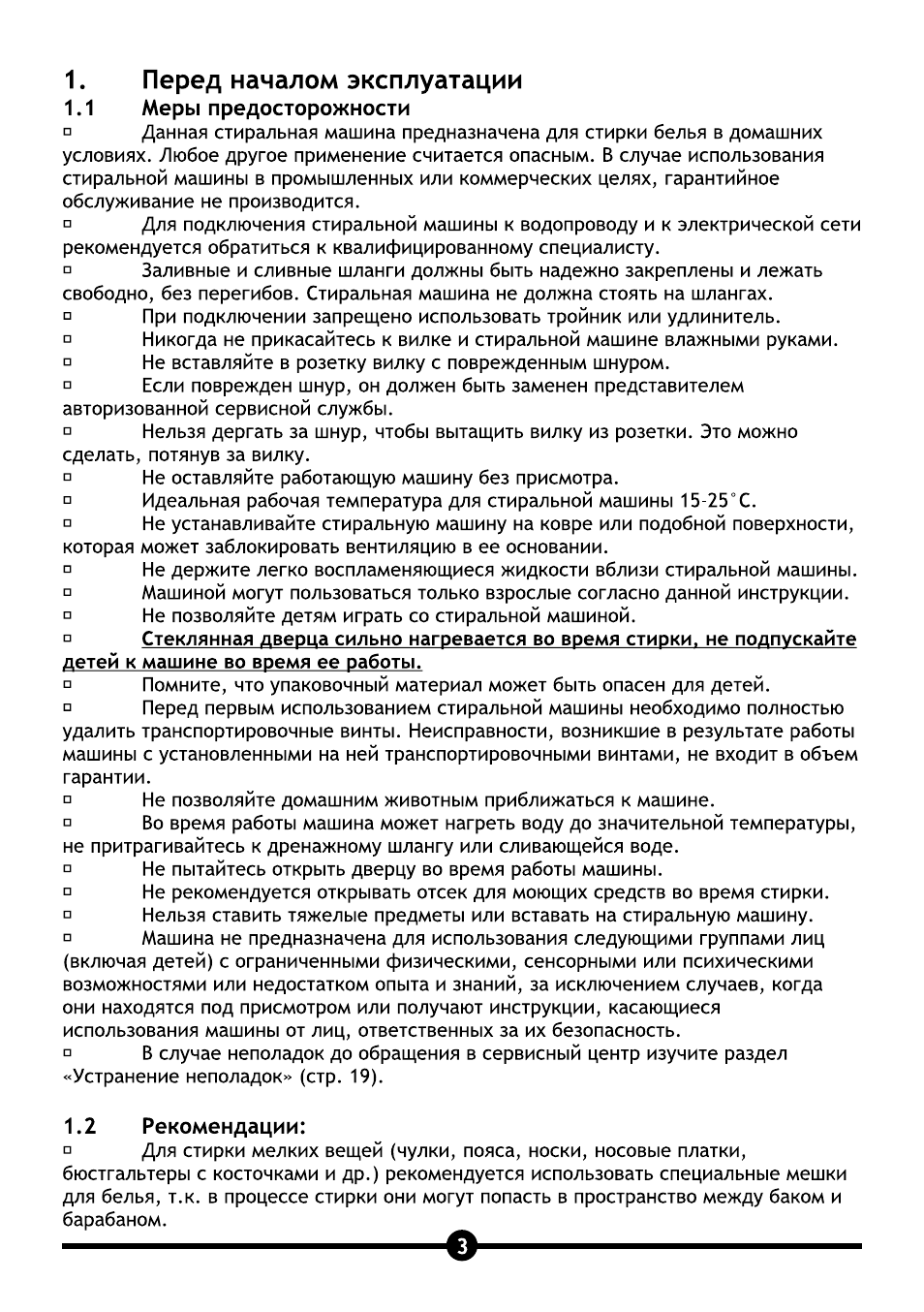

1.

Перед началом эксплуатации

1.1

Меры предосторожности

°

Данная стиральная машина предназначена для стирки

белья в домашних

условиях. Любое другое применение считается опасным. В случае использования

стиральной машины в промышленных или коммерческих целях, гарантийное
обслуживание не производится.

□

Для подключения стиральной машины к водопроводу и к электрической сети

рекомендуется обратиться к квалифицированному специалисту.
а Заливные и сливные шланги должны быть надежно закреплены и лежать

свободно, без перегибов. Стиральная машина не должна стоять на шлангах.

°

При подключении запрещено использовать тройник или удлинитель.

°

Никогда не прикасайтесь к вилке и стиральной машине влажными руками,

а

Не вставляйте в розетку вилку с поврежденным шнуром.

°

Если поврежден шнур, он должен быть заменен представителем

авторизованной сервисной службы.

°

Нельзя дергать за шнур, чтобы вытащить вилку из розетки. Это можно

сделать, потянув за вилку.

□

Не оставляйте работающую машину без присмотра.

°

Идеальная рабочая температура для стиральной машины 15-25° С.

а

Не устанавливайте стиральную машину на ковре или подобной поверхности,

которая может заблокировать вентиляцию в ее основании.
а

Не держите легко воспламеняющиеся жидкости вблизи стиральной машины.

° Машиной могут пользоваться только взрослые согласно данной инструкции.
°

Не позволяйте детям играть со стиральной машиной.

° Стеклянная дверца сильно нагревается во время

стирки

,

не подпускайте

детей к машине во время ее работы.

°

Помните, что упаковочный материал может быть опасен для детей.

°

Перед первым использованием стиральной машины необходимо полностью

удалить транспортировочные винты. Неисправности, возникшие в результате работы

машины с установленными на ней транспортировочными винтами, не входит в объем

гарантии.
°

Не позволяйте домашним животным приближаться к машине,

а

Во время работы машина может нагреть воду до значительной температуры,

не притрагивайтесь к дренажному шлангу или сливающейся воде,
а

Не пытайтесь открыть дверцу во время работы машины.

°

Не рекомендуется открывать отсек для моющих средств во время стирки.

°

Нельзя ставить тяжелые предметы или вставать на стиральную машину.

° Машина не предназначена для использования следующими группами лиц

(включая детей) с ограниченными физическими, сенсорными или психическими

возможностями или недостатком опыта и знаний, за исключением случаев, когда

они находятся под присмотром или получают инструкции, касающиеся

использования машины от лиц, ответственных за их безопасность.
°

В случае неполадок до обращения в сервисный центр изучите раздел

«Устранение неполадок» (стр. 19).

1.2

Рекомендации:

° Для стирки мелких вещей (чулки, пояса, носки, носовые платки,

бюстгальтеры с косточками и др.) рекомендуется использовать специальные мешки

для белья, т.к. в процессе стирки они могут попасть в пространство между баком и

барабаном.

°

Пожалуйста, не превышайте максимальный вес загрузки (см. программы

стирки в таблице 2, стр.15).

°

Рекомендуется выполнить первую стирку по программе 95°С (Белый хлопок)

без белья, засыпав стиральный порошок во 2-ой отсек ящика до отметки 1/2.

°

Если стиральный порошок или кондиционер долгое время находятся в

отсеке для стирального порошка, то при контакте с воздухом они могут засохнуть

или прилипнуть к внутренней поверхности. Поэтому засыпайте моющие средства
непосредственно перед стиркой.
°

Не используйте машину для химчистки. Если перед стиркой были

использованы химические вещества для выведения пятен, позаботьтесь о том, чтобы
их остатки были удалены с одежды.
°

Если вы не планируете использовать машину в течение длительного

времени, отключите её от сети электропитания и закройте кран подачи воды.
°

После стирки оставляйте дверцу стиральной машины приоткрытой не более

одного часа. Этого времени достаточно, чтобы дать внутренней части стиральной
машины высохнуть и предотвратить образование неприятных запахов. Если дверца
стиральной машины будет оставаться открытой дольше, крепление дверцы ослабнет,

что может привести к нарушению четкой фиксации замка.
°

В случае транспортировки при низких температурах перед эксплуатацией

стиральную машину необходимо выдержать не менее суток при комнатной
температуре.

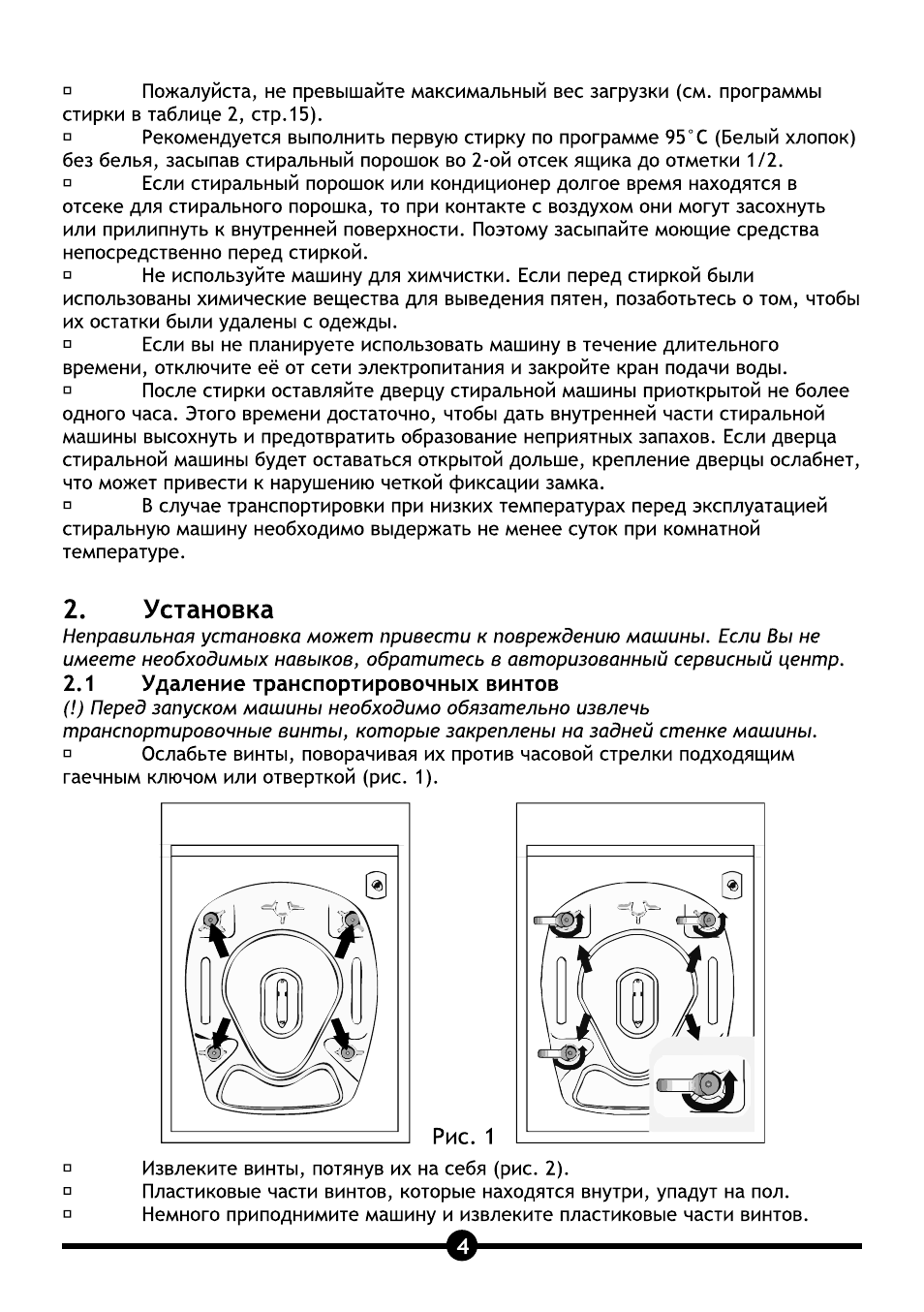

2.

Установка

Неправильная установка может привести к повреждению машины. Если Вы не

имеете необходимых навыков, обратитесь в авторизованный сервисный центр.
2.1

Удаление транспортировочных винтов

(!) Перед запуском машины необходимо обязательно извлечь

транспортировочные винты, которые закреплены на задней стенке машины.

°

Ослабьте винты, поворачивая их против часовой стрелки подходящим

гаечным ключом или отверткой (рис. 1).

Пластиковые части винтов, которые находятся внутри, упадут на пол.
Немного приподнимите машину и извлеките пластиковые части винтов.

°

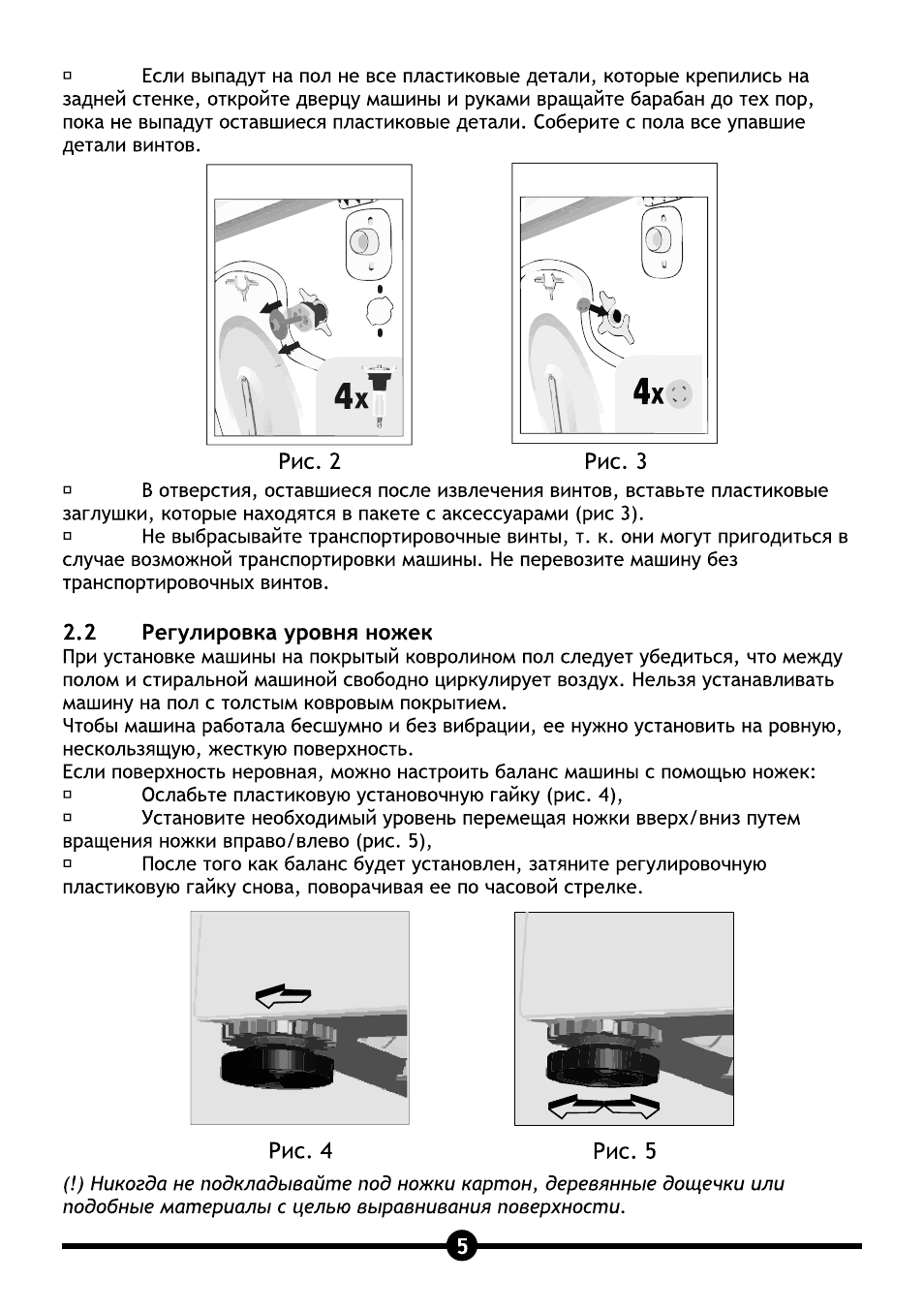

Если выпадут на пол не все пластиковые детали, которые крепились на

задней стенке, откройте дверцу машины и руками вращайте барабан до тех пор,

пока не выпадут оставшиеся пластиковые детали. Соберите с пола все упавшие

детали винтов.

Рис. 2

а

В отверстия, оставшиеся после извлечения винтов, вставьте пластиковые

заглушки, которые находятся в пакете с аксессуарами (рис 3).

а

Не выбрасывайте транспортировочные винты, т. к. они могут пригодиться в

случае возможной транспортировки машины. Не перевозите машину без
транспортировочных винтов.

2.2

Регулировка уровня ножек

При установке машины на покрытый ковролином пол следует убедиться, что между
полом и стиральной машиной свободно циркулирует воздух. Нельзя устанавливать

машину на пол с толстым ковровым покрытием.

Чтобы машина работала бесшумно и без вибрации, ее нужно установить на ровную,
нескользящую, жесткую поверхность.
Если поверхность неровная, можно настроить баланс машины с помощью ножек:
°

Ослабьте пластиковую установочную гайку (рис. 4),

° Установите необходимый уровень перемещая ножки вверх/вниз путем
вращения ножки вправо/влево (рис. 5),
°

После того как баланс будет установлен, затяните регулировочную

пластиковую гайку снова, поворачивая ее по часовой стрелке.

Рис. 4

Рис. 5

(!) Никогда не подкладывайте под ножки картон, деревянные дощечки или

подобные материалы с целью выравнивания поверхности.

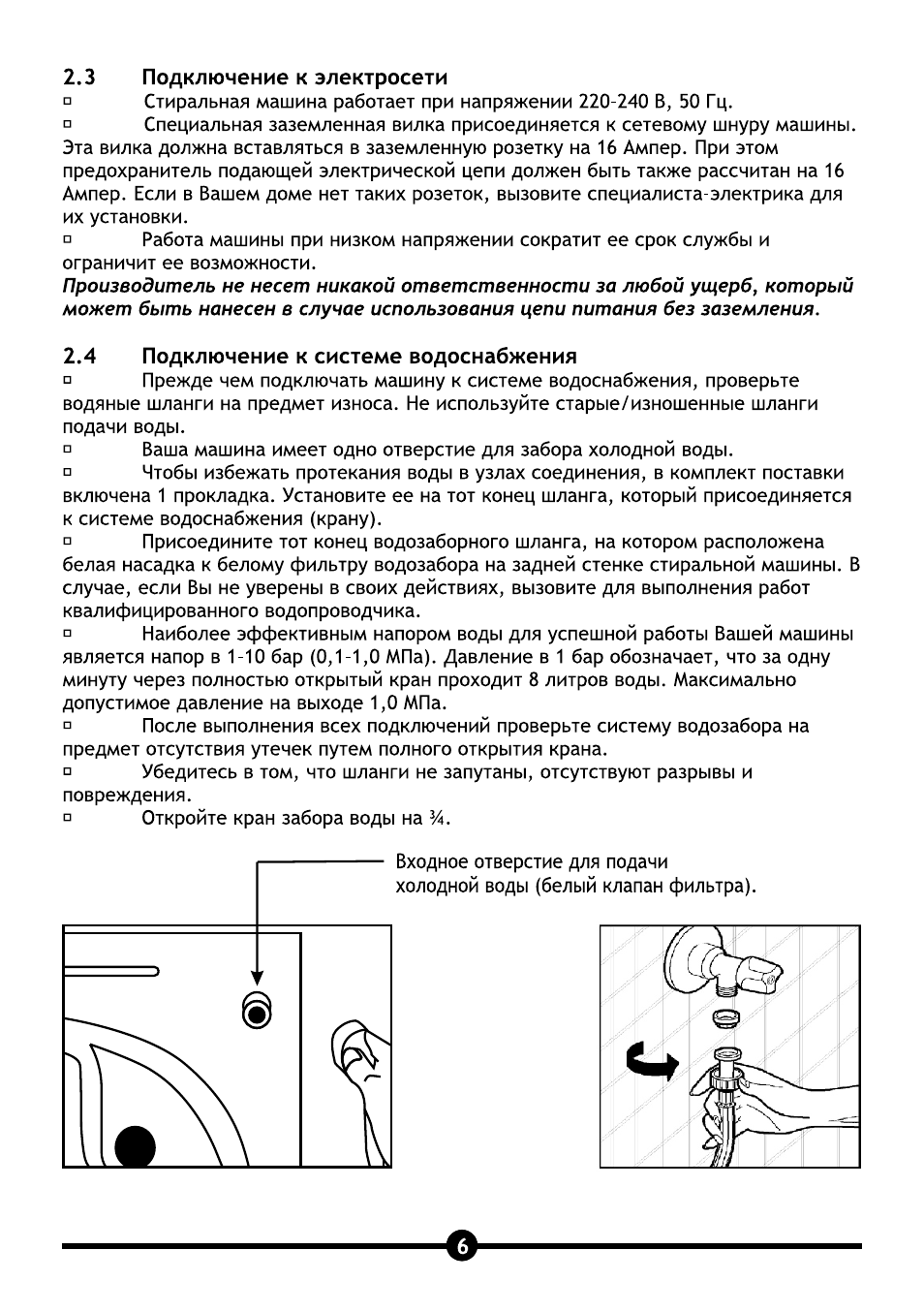

2.3

Подключение к электросети

° Стиральная машина работает при напряжении 220-240 В, 50 Гц.
п Специальная заземленная вилка присоединяется к сетевому шнуру машины.

Эта вилка должна вставляться в заземленную розетку на 16 Ампер. При этом

предохранитель подающей электрической цепи должен быть также рассчитан на 16

Ампер. Если в Вашем доме нет таких розеток, вызовите специалиста-электрика для

их установки.
° Работа машины при низком напряжении сократит ее срок службы и

ограничит ее возможности.

Производитель не несет никакой ответственности за любой ущерб, который

может быть нанесен в случае использования цепи питания без заземления.

2.4

Подключение к системе водоснабжения

° Прежде чем подключать машину к системе водоснабжения, проверьте
водяные шланги на предмет износа. Не используйте старые/изношенные шланги
подачи воды.
о Ваша машина имеет одно отверстие для забора холодной воды.
° Чтобы избежать протекания воды в узлах соединения, в комплект поставки
включена 1 прокладка. Установите ее на тот конец шланга, который присоединяется
к системе водоснабжения (крану).
° Присоедините тот конец водозаборного шланга, на котором расположена

белая насадка к белому фильтру водозабора на задней стенке стиральной машины. В
случае, если Вы не уверены в своих действиях, вызовите для выполнения работ

квалифицированного водопроводчика.
° Наиболее эффективным напором воды для успешной работы Вашей машины

является напор в 1-10 бар (0,1-1,0 МПа). Давление в 1 бар обозначает, что за одну
минуту через полностью открытый кран проходит 8 литров воды. Максимально
допустимое давление на выходе 1,0 МПа.

о После выполнения всех подключений проверьте систему водозабора на
предмет отсутствия утечек путем полного открытия крана,
п Убедитесь в том, что шланги не запутаны, отсутствуют разрывы и
повреждения.
° Откройте кран забора воды на У

а

.

Входное отверстие для подачи

холодной воды (белый клапан фильтра).

2.5

Подключение к системе водоотвода

° Убедитесь в том, что дренажный шланг
не смят, не поврежден, не перекручен и не растянут,
°

Дренажный шланг должен крепиться

на высоте от 60 до 100 см от уровня пола,
а

Дренажный шланг может быть

присоединен непосредственно к отверстию

для слива грязной воды или к специальному

переходнику, встроенному в сливную трубу
раковины,
а

Никогда не пытайтесь удлинить шланг

путем присоединения к нему каких-либо частей.

3.

3.1

Описание стиральной машины

Технические данные

Таблица 1

У/МО 840 1Е

WMO 1040 1Е

WMO 841 ЬЕ

WMO 1041 1Е

Объем барабана

40 л

41 л

Максимальное кол-во сухого

белья (кг)

5

6

Рекомендованная загрузка (кг)

4,5

5,5

Высота (см)

85

Ширина (см)

59.6

Глубина (см)

39.4

Максимальное количество
оборотов/мин

800 (У/МО 8401Е);

1000 (\^МО 1040 1Е)

800 (УУМО 841 1Е);

1000 (WMO 1041 1Е)

Общий вид стиральной машины:

1 - Верхняя крышка;

2 - Отсек для порошка;

3 - Панель управления;

4 - Дверца;

5 - Люк для помпы

3.2 Панель управления

1. Отсек для моющих средств

2. Ручка выбора программ

3. Ручка выбора скорости отжима

4. Электронный дисплей

5. Кнопка Старт/Пауза

6. Функциональные кнопки

3.3 Отсек для моющих средств

Отсек для моющих средств состоит из 3-х отделений:

А - отсек для загрузки моющего

средства/порошка для предварительной
стирки (1);

В - отсек для загрузки моющего

средства/порошка для основной
стирки (2);
С - отсек для кондиционера (|§|);

О - крышка сифона;
Е - планка для регулировки уровня

жидкого моющего средства.

3.4

Ручка выбора программ

Быстрая стирка 15'30°

Белый хлопок 95°

Повседневная

стирка 60'60°

Детская
одежда 50‘

► А

Смешанная

/

стирка 30°

Спортивная

/

одежда 30°

Ручная стирка

С помощью Ручки выбора программы Вы можете выбрать нужную программу

стирки путем поворота ручки в обоих направлениях. Обратите внимание на то, что

значок, обозначающий выбранную программу, точно обозначает положение, в

которое нужно установить ручку. Если Вы повернете Ручку выбора программы в
положение “0” во время выполнения программы, стирка останется не завершенной.
