Instruction manual and user guide for
Vestel DSR 360

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

КОМБИНИРОВАННЫЙ

ХОЛОДИЛЬНИК

модели:

360
380

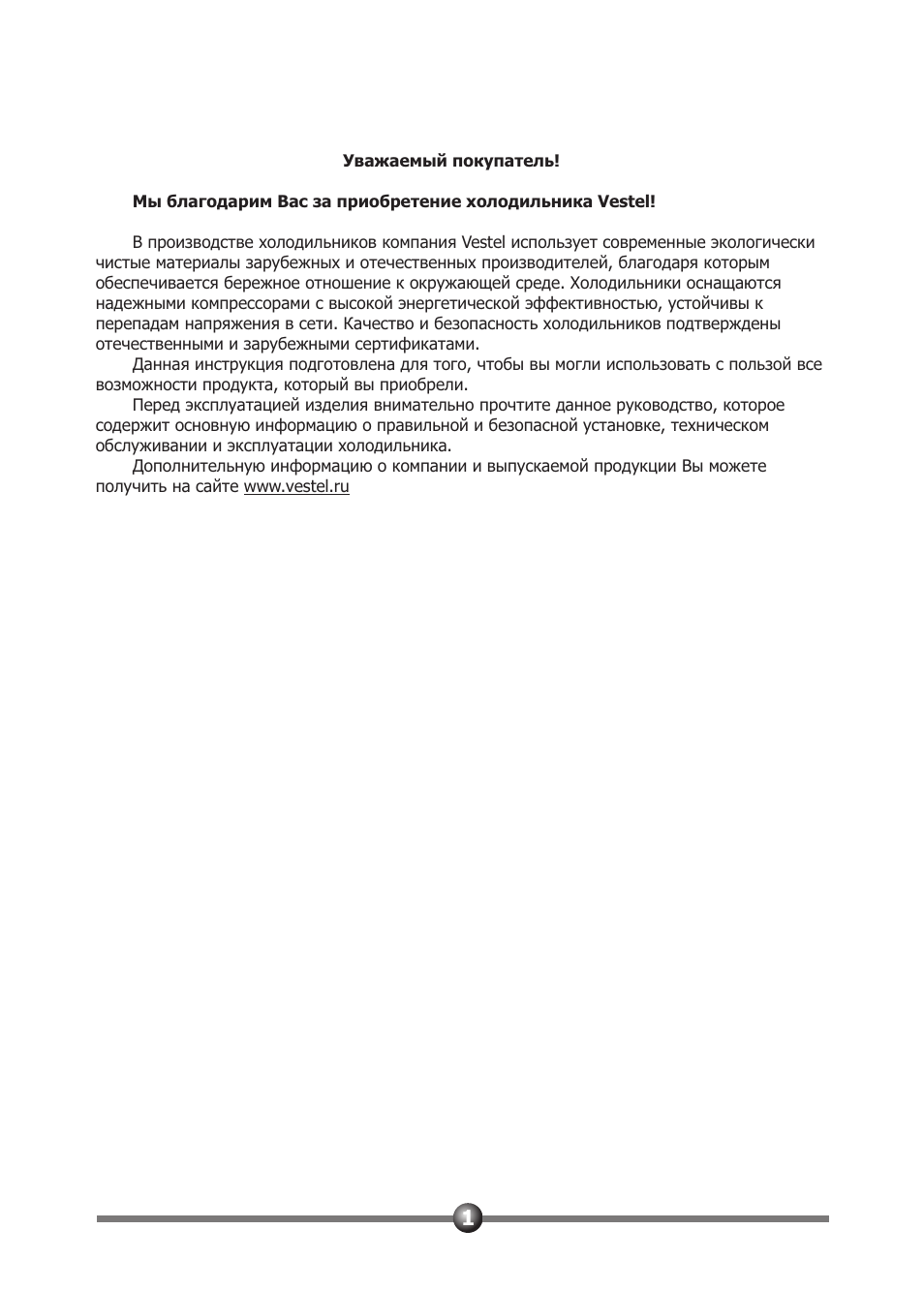

Уважаемый покупатель!

Мы благодарим Вас за приобретение холодильника Vestel!

В производстве холодильников компания Vestel использует современные экологически
чистые материалы зарубежных и отечественных производителей, благодаря которым
обеспечивается бережное отношение к окружающей среде. Холодильники оснащаются
надежными компрессорами с высокой энергетической эффективностью, устойчивы к
перепадам напряжения в сети. Качество и безопасность холодильников подтверждены
отечественными и зарубежными сертификатами.
Данная инструкция подготовлена для того, чтобы вы могли использовать с пользой все
возможности продукта, который вы приобрели.
Перед эксплуатацией изделия внимательно прочтите данное руководство, которое
содержит основную информацию о правильной и безопасной установке, техническом
обслуживании и эксплуатации холодильника.
Дополнительную информацию о компании и выпускаемой продукции Вы можете
получить на сайте www.vestel.ru

1

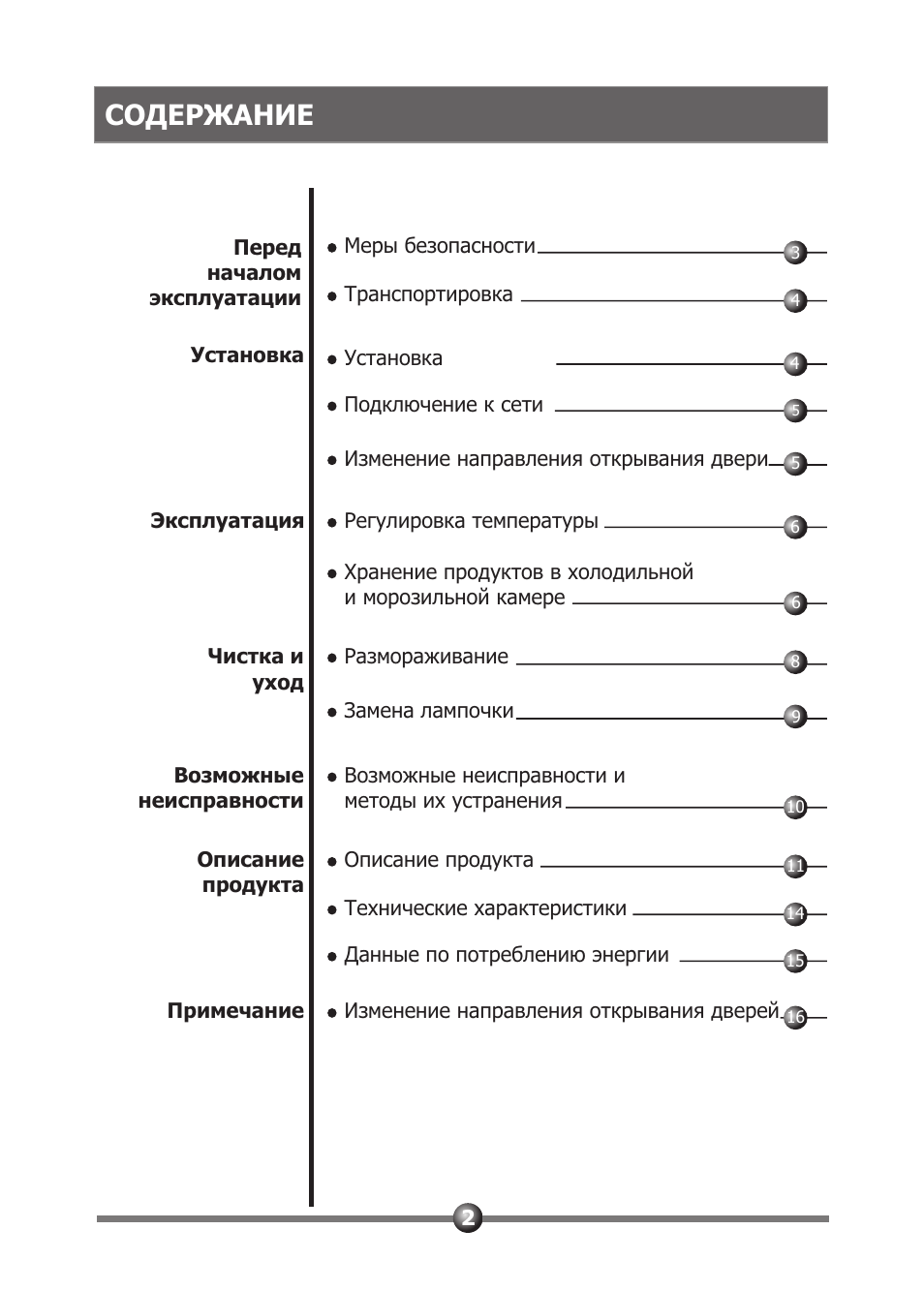

СОДЕРЖАНИЕ

Перед

началом

эксплуатации

Установка

Эксплуатация

Чистка и

уход

Возможные

неисправности

Меры безопасности

Транспортировка

Установка

Подключение к сети

Регулировка температуры

Хранение продуктов в холодильной
и морозильной камере

Изменение направления открывания двери

Размораживание

Возможные неисправности и
методы их устранения

3

4

4

5

6

6

5

8

3

Замена лампочки

9

2

10

Описание

продукта

Описание продукта

Технические характеристики

11

14

Данные по потреблению энергии

15

Примечание

Изменение направления открывания дверей

16

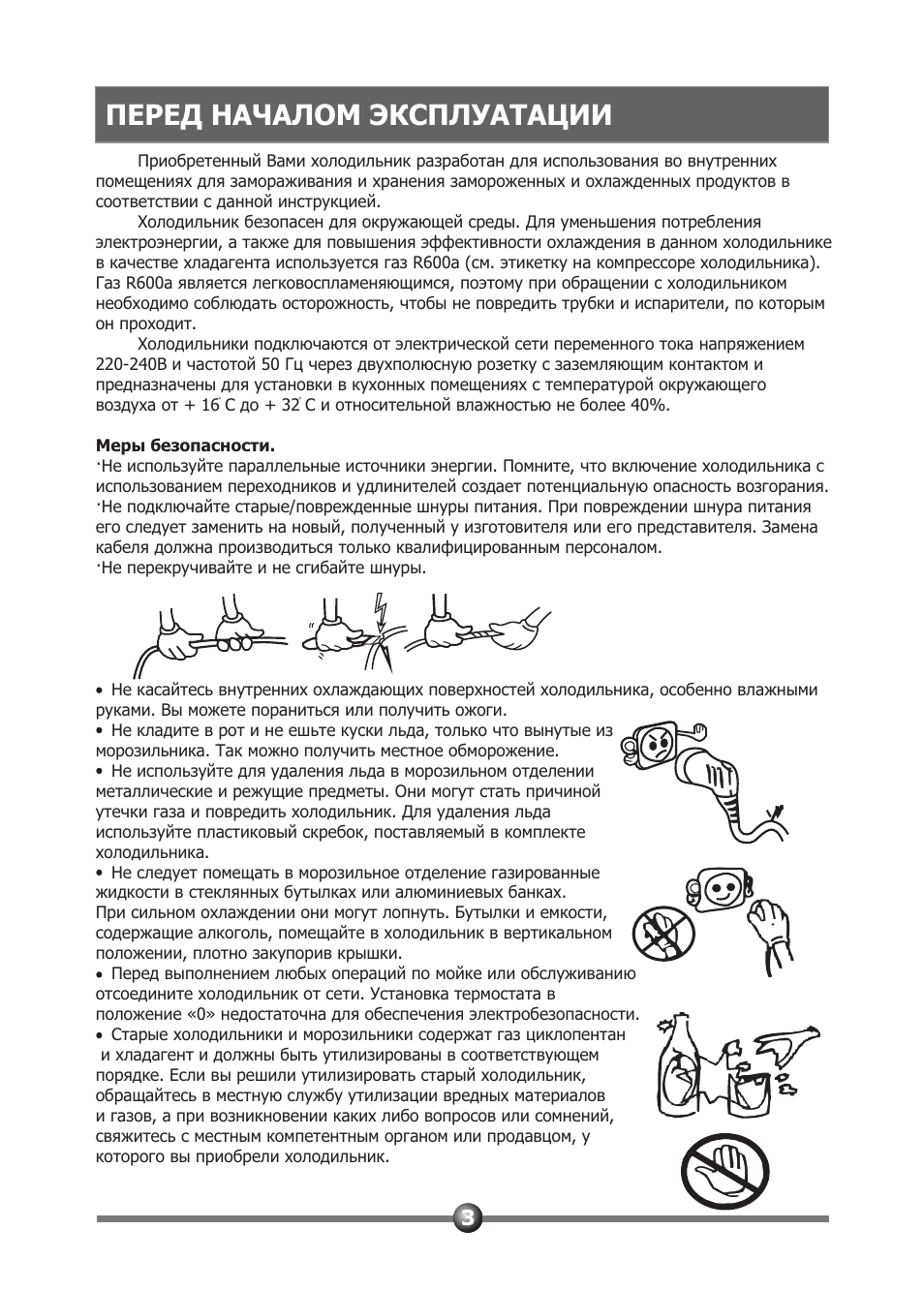

ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ

Приобретенный Вами холодильник разработан для использования во внутренних
помещениях для замораживания и хранения замороженных и охлажденных продуктов в
соответствии с данной инструкцией.
Холодильник безопасен для окружающей среды. Для уменьшения потребления
электроэнергии, а также для повышения эффективности охлаждения в данном холодильнике
в качестве хладагента используется газ R600a (см. этикетку на компрессоре холодильника).
Газ R600a является легковоспламеняющимся, поэтому при обращении с холодильником
необходимо соблюдать осторожность, чтобы не повредить трубки и испарители, по которым
он проходит.
Холодильники подключаются от электрической сети переменного тока напряжением
220-240В и частотой 50 Гц через двухполюсную розетку с заземляющим контактом и
предназначены для установки в кухонных помещениях с температурой окружающего
воздуха от + 16? С до + 32? С и относительной влажностью не более 40%.

Меры безопасности.
·Не используйте параллельные источники энергии. Помните, что включение холодильника с
использованием переходников и удлинителей создает потенциальную опасность возгорания.
·Не подключайте старые/поврежденные шнуры питания. При повреждении шнура питания
его следует заменить на новый, полученный у изготовителя или его представителя. Замена
кабеля должна производиться только квалифицированным персоналом.
·Не перекручивайте и не сгибайте шнуры.

Не касайтесь внутренних охлаждающих поверхностей холодильника, особенно влажными
руками. Вы можете пораниться или получить ожоги.
Не кладите в рот и не ешьте куски льда, только что вынутые из
морозильника. Так можно получить местное обморожение.
Не используйте для удаления льда в морозильном отделении
металлические и режущие предметы. Они могут стать причиной
утечки газа и повредить холодильник. Для удаления льда
используйте пластиковый скребок, поставляемый в комплекте
холодильника.
Не следует помещать в морозильное отделение газированные
жидкости в стеклянных бутылках или алюминиевых банках.
При сильном охлаждении они могут лопнуть. Бутылки и емкости,
содержащие алкоголь, помещайте в холодильник в вертикальном
положении, плотно закупорив крышки.
Перед выполнением любых операций по мойке или обслуживанию
отсоедините холодильник от сети. Установка термостата в
положение «0» недостаточна для обеспечения электробезопасности.
Старые холодильники и морозильники содержат газ циклопентан
и хладагент и должны быть утилизированы в соответствующем
порядке. Если вы решили утилизировать старый холодильник,
обращайтесь в местную службу утилизации вредных материалов
и газов, а при возникновении каких либо вопросов или сомнений,
свяжитесь с местным компетентным органом или продавцом, у
которого вы приобрели холодильник.

3

4

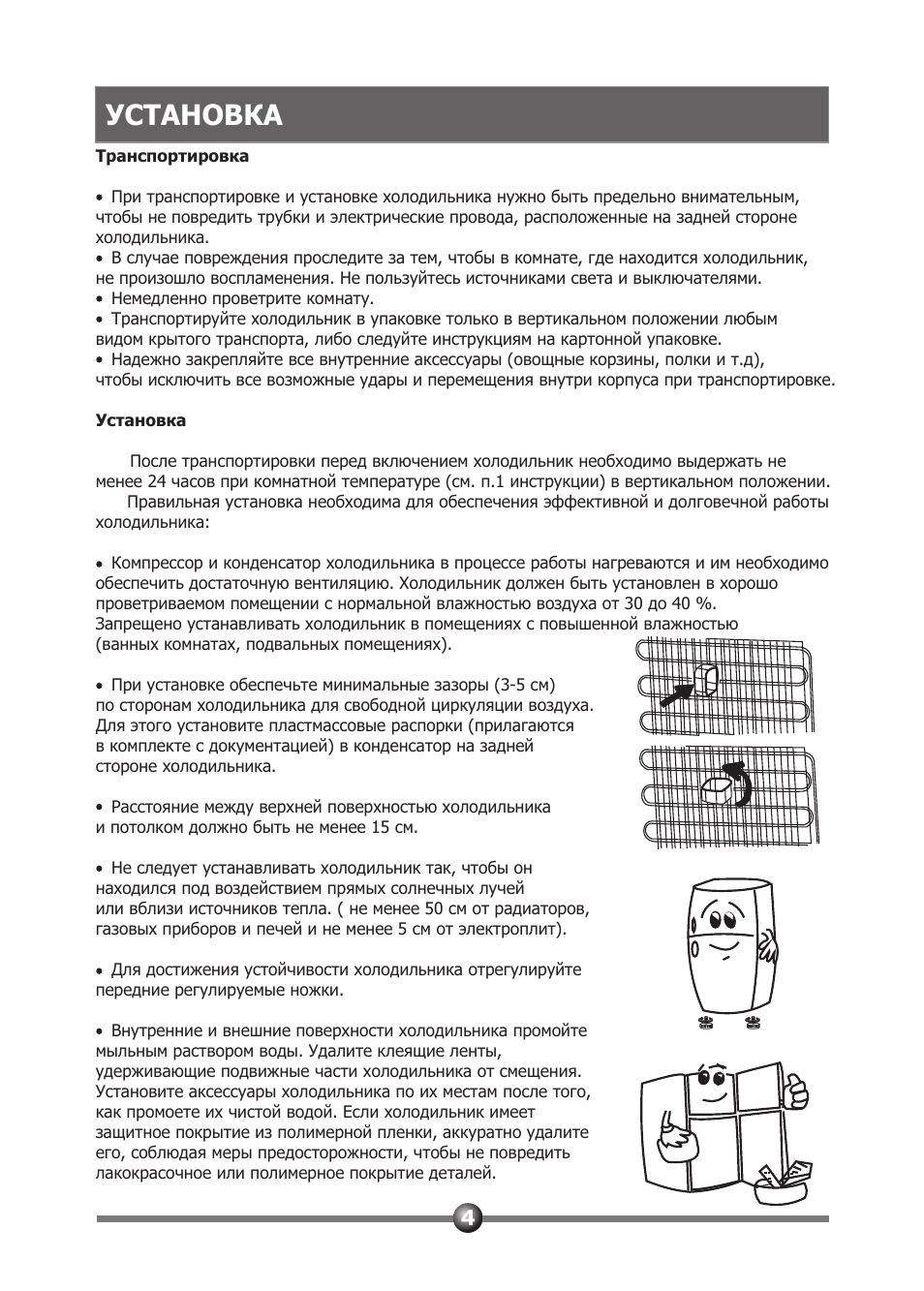

Транспортировка

При транспортировке и установке холодильника нужно быть предельно внимательным,
чтобы не повредить трубки и электрические провода, расположенные на задней стороне
холодильника.
В случае повреждения проследите за тем, чтобы в комнате, где находится холодильник,
не произошло воспламенения. Не пользуйтесь источниками света и выключателями.
Немедленно проветрите комнату.
Транспортируйте холодильник в упаковке только в вертикальном положении любым
видом крытого транспорта, либо следуйте инструкциям на картонной упаковке.
Надежно закрепляйте все внутренние аксессуары (овощные корзины, полки и т.д),
чтобы исключить все возможные удары и перемещения внутри корпуса при транспортировке.

Установка

После транспортировки перед включением холодильник необходимо выдержать не
менее 24 часов при комнатной температуре (см. п.1 инструкции) в вертикальном положении.
Правильная установка необходима для обеспечения эффективной и долговечной работы
холодильника:

Компрессор и конденсатор холодильника в процессе работы нагреваются и им необходимо
обеспечить достаточную вентиляцию. Холодильник должен быть установлен в хорошо
проветриваемом помещении с нормальной влажностью воздуха от 30 до 40 %.
Запрещено устанавливать холодильник в помещениях с повышенной влажностью
(ванных комнатах, подвальных помещениях).

При установке обеспечьте минимальные зазоры (3-5 см)
по сторонам холодильника для свободной циркуляции воздуха.
Для этого установите пластмассовые распорки (прилагаются
в комплекте с документацией) в конденсатор на задней
стороне холодильника.

Расстояние между верхней поверхностью холодильника
и потолком должно быть не менее 15 см.

Не следует устанавливать холодильник так, чтобы он
находился под воздействием прямых солнечных лучей
или вблизи источников тепла. ( не менее 50 см от радиаторов,
газовых приборов и печей и не менее 5 см от электроплит).

Для достижения устойчивости холодильника отрегулируйте
передние регулируемые ножки.

Внутренние и внешние поверхности холодильника промойте
мыльным раствором воды. Удалите клеящие ленты,
удерживающие подвижные части холодильника от смещения.
Установите аксессуары холодильника по их местам после того,
как промоете их чистой водой. Если холодильник имеет
защитное покрытие из полимерной пленки, аккуратно удалите
его, соблюдая меры предосторожности, чтобы не повредить
лакокрасочное или полимерное покрытие деталей.

УСТАНОВКА

5

Подключение к сети
При подключении к электросети убедитесь, что:
напряжение сети соответствует напряжению холодильника;
розетка имеет заземление; если в розетке нет заземления, обратитесь за помощью к
специалисту – электрику;
В случае если заземление не будет произведено согласно настоящей инструкции,
фирма-производитель не несет ответственности за возможные последствия.
Холодильник установлен таким образом, что вы всегда имеете доступ к розетке.
Включение холодильника в сеть производится вилкой сетевого шнура. В момент пуска и
остановки холодильника возможен незначительный шум.
После того как Вы подключили холодильник к электрической сети, убедитесь, что на
верхней панели загорелись все 3 индикаторные лампочки.

Изменение направления открывания дверей
Ваш холодильник имеет правостороннее открывание дверей. С целью обеспечения
более удобного размещения его в интерьере кухни в конструкции предусмотрена
возможность крепления дверей холодильной и морозильной камер, как с правой, так и с
левой стороны (необходимые для этого части поставляются в комплекте с холодильником).
При необходимости изменения обратитесь в ближайший сервисный центр, либо следуйте
инструкциям, приведенным в приложении (см. стр.16).

Регулировка температуры

Термостаты холодильной и морозильной камер автоматически регулируют температуру
внутри соответствующих камер. Термостат автоматически регулирует температуру внутри
холодильной и морозильной камер. Путем изменения позиции регулятора с MIN («1») íà
MAX («5») может быть достигнута более низкая температура.

Положение регулятора термостата морозильной камеры:
«0» - Для отключения термостата и отсутствия охлаждения перед размораживанием камеры.
«1» - «2»: Для кратковременного хранения продуктов в морозильном отделении
«3» - «4»: Для долговременного хранения продуктов в морозильном отделении
«5»: Для замораживания свежих продуктов питания или более продолжительного хранения.

Положение регулятора термостата холодильной камеры:
«1» - «2»: Для кратковременного хранения продуктов в холодильном отделении
«3» - «5»: Для долговременного хранения продуктов в холодильном отделении

В помещении при температуре окружающей среды равной 25° С рекомендуется
устанавливать терморегуляторы для оптимальной температуры хранения в камерах в
положение «3».

ЭКСПЛУАТАЦИЯ

РЕГУЛЯТОР ТЕРМОСТАТА

ХОЛОДИЛЬНОЙ КАМЕРЫ

РЕГУЛЯТОР ТЕРМОСТАТА

МОРОЗИЛЬНОЙ КАМЕРЫ

ЭКСПЛУАТАЦИЯ

6

Если терморегулятор установлен в максимальное положение, а холодильник сильно
заполнен продуктами или температура в помещении очень высокая, то компрессор может
работать беспрерывно, в результате чего на задней стенке испарителя образуется слой инея.
Это приводит к повышенному потреблению электроэнергии. Во избежание подобной
ситуации просто установите регулятор термостата в меньшее положение так, чтобы
холодильное отделение разморозилось автоматически.
Следует помнить, что температура окружающей среды, температура свежих продуктов,
помещаемых в холодильник, и частота открытия двери влияют на температуру в
холодильной камере.
Если Вы выключили или отсоединили холодильник от сети, следует подождать как минимум
5 минут перед повторным включением во избежание повреждения компрессоров.

Аксессуары

Форма для льда:
Наполните форму для льда водой и поместите в морозильную камеру;
После полного замерзания воды следует повернуть форму так, как указано на рисунке
для того, чтобы извлечь кубики льда.

Хранение продуктов в холодильнике

При первом и последующих включениях холодильника (после размораживания)
загрузку холодильника производить не ранее чем через 2 часа с момента
включения холодильника в сеть.

Холодильная камера

Холодильная камера предназначена для охлаждения, кратковременного хранения свежих и
прошедших кулинарную обработку продуктов, а также овощей, фруктов и напитков.
Для предотвращения концентрации влаги и образования участков инея ставьте в
холодильник жидкости только в закрытой таре. Иней скапливается в наиболее холодных
частях испарителя, и со временем это потребует более частого размораживания
холодильника.
Никогда не помещайте горячие продукты в холодильник. Перед загрузкой их следует
охладить до комнатной температуры.
Во избежание примерзания продуктов к задней стенке ходильной камеры не прислоняйте
их к ней вплотную.

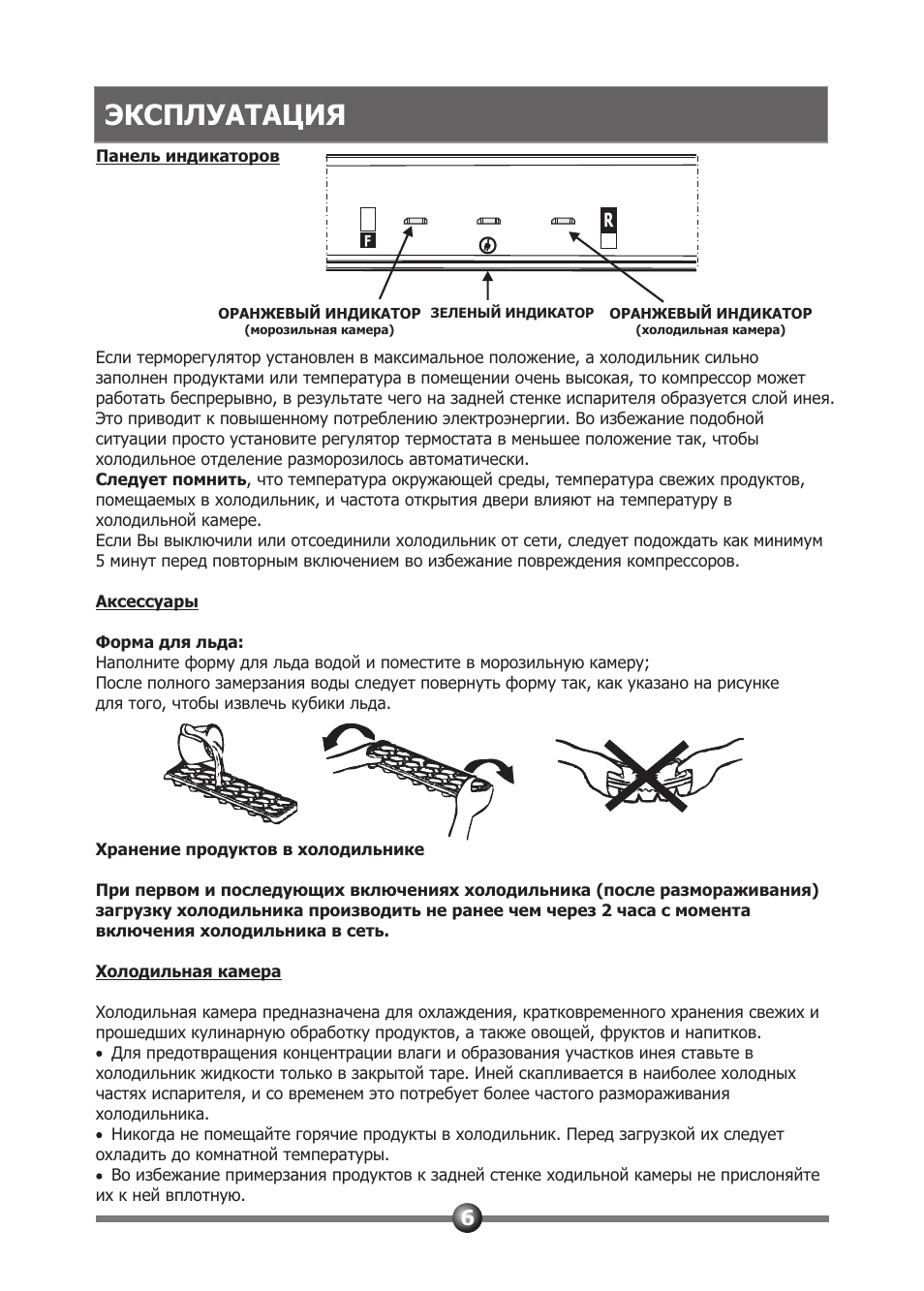

Панель индикаторов

ОРАНЖЕВЫЙ ИНДИКАТОР

(морозильная камера)

ОРАНЖЕВЫЙ ИНДИКАТОР

(холодильная камера)

ЗЕЛЕНЫЙ ИНДИКАТОР

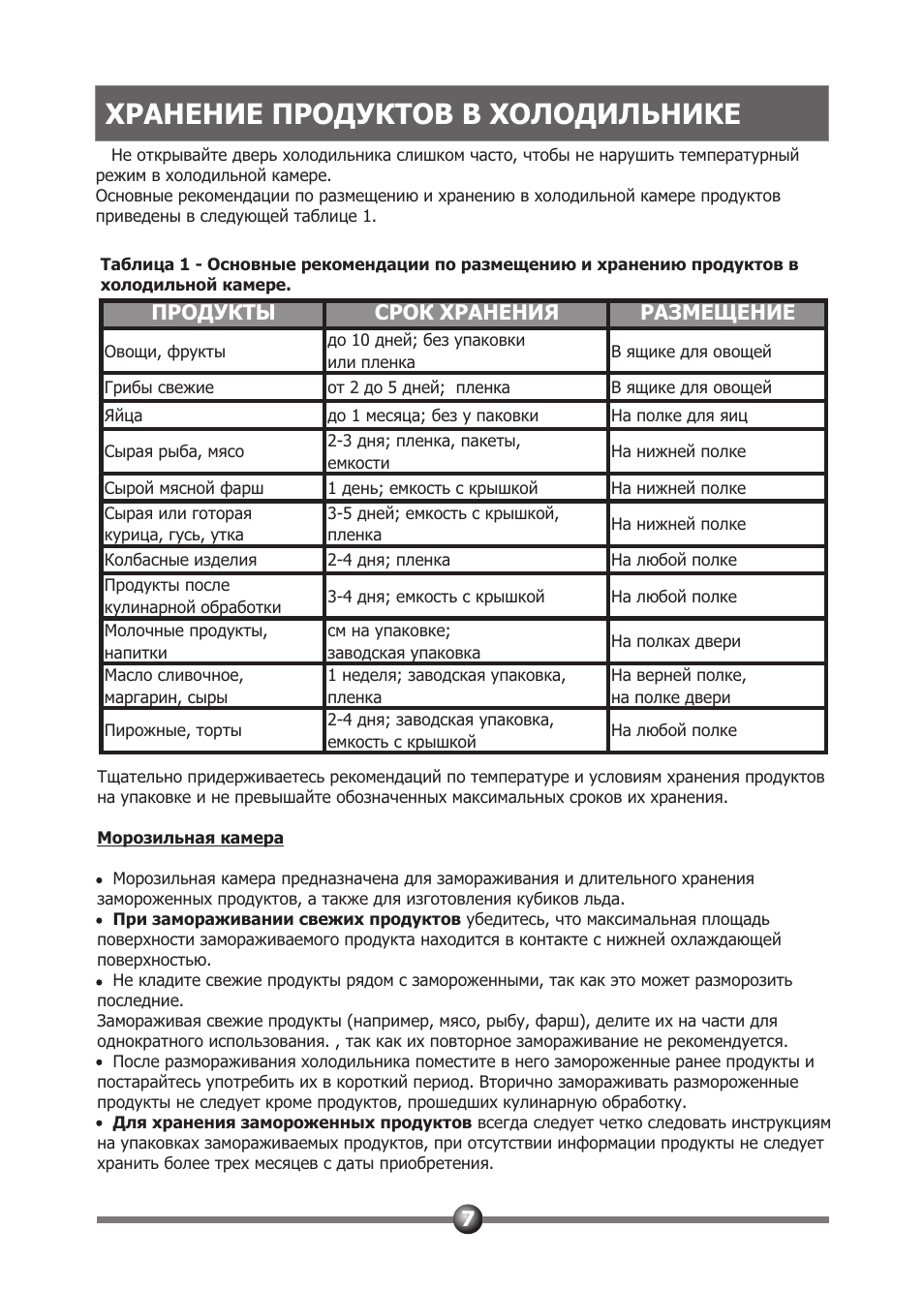

ХРАНЕНИЕ ПРОДУКТОВ В ХОЛОДИЛЬНИКЕ

7

Таблица 1 - Основные рекомендации по размещению и хранению продуктов в
холодильной камере.

ПРОДУКТЫ

СРОК ХРАНЕНИЯ

РАЗМЕЩЕНИЕ

Овощи, фрукты

до 10 дней; без упаковки
или пленка

В ящике для овощей

Грибы свежие

от 2 до 5 дней; пленка

В ящике для овощей

Яйца

до 1 месяца; без у паковки

На полке для яиц

Сырая рыба, мясо

2-3 дня; пленка, пакеты,
емкости

На нижней полке

Сырой мясной фарш

1 день; емкость с крышкой

На нижней полке

Сырая или готорая
курица, гусь, утка

3-5 дней; емкость с крышкой,
пленка

На нижней полке

Колбасные изделия

2-4 дня; пленка

На любой полке

Продукты после
кулинарной обработки

3-4 дня; емкость с крышкой

На любой полке

Молочные продукты,
напитки

см на упаковке;
заводская упаковка

На полках двери

Масло сливочное,
маргарин, сыры

1 неделя; заводская упаковка,
пленка

На верней полке,
на полке двери

Пирожные, торты

2-4 дня; заводская упаковка,
емкость с крышкой

На любой полке

Тщательно придерживаетесь рекомендаций по температуре и условиям хранения продуктов
на упаковке и не превышайте обозначенных максимальных сроков их хранения.

Морозильная камера

Морозильная камера предназначена для замораживания и длительного хранения
замороженных продуктов, а также для изготовления кубиков льда.
При замораживании свежих продуктов убедитесь, что максимальная площадь
поверхности замораживаемого продукта находится в контакте с нижней охлаждающей
поверхностью.
Не кладите свежие продукты рядом с замороженными, так как это может разморозить
последние.
Замораживая свежие продукты (например, мясо, рыбу, фарш), делите их на части для
однократного использования. , так как их повторное замораживание не рекомендуется.
После размораживания холодильника поместите в него замороженные ранее продукты и
постарайтесь употребить их в короткий период. Вторично замораживать размороженные
продукты не следует кроме продуктов, прошедших кулинарную обработку.
Для хранения замороженных продуктов всегда следует четко следовать инструкциям
на упаковках замораживаемых продуктов, при отсутствии информации продукты не следует
хранить более трех месяцев с даты приобретения.

Не открывайте дверь холодильника слишком часто, чтобы не нарушить температурный
режим в холодильной камере.
Основные рекомендации по размещению и хранению в холодильной камере продуктов
приведены в следующей таблице 1.

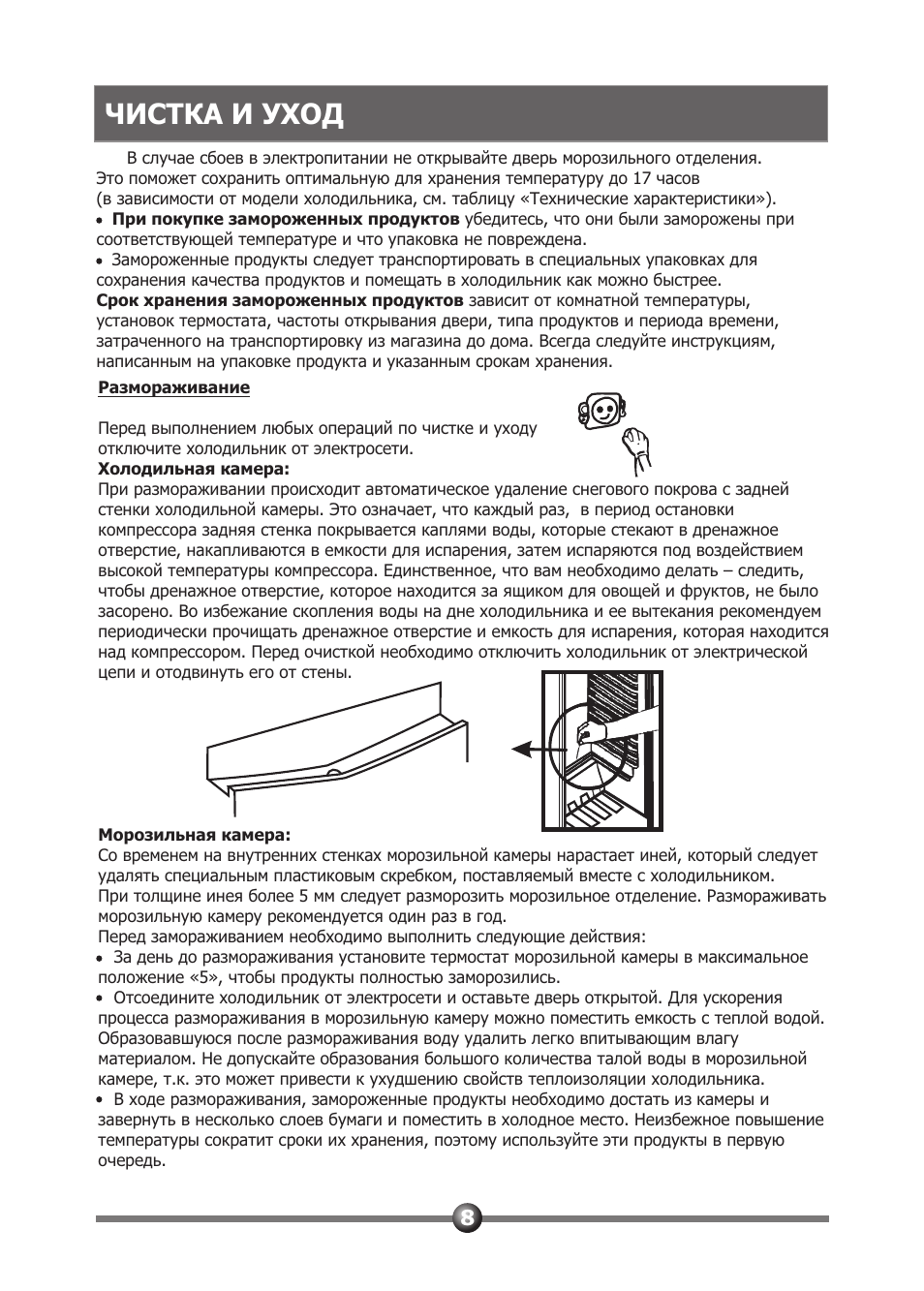

ЧИСТКА И УХОД

8

В случае сбоев в электропитании не открывайте дверь морозильного отделения.
Это поможет сохранить оптимальную для хранения температуру до 17 часов
(в зависимости от модели холодильника, см. таблицу «Технические характеристики»).
При покупке замороженных продуктов убедитесь, что они были заморожены при
соответствующей температуре и что упаковка не повреждена.
Замороженные продукты следует транспортировать в специальных упаковках для
сохранения качества продуктов и помещать в холодильник как можно быстрее.
Срок хранения замороженных продуктов зависит от комнатной температуры,
установок термостата, частоты открывания двери, типа продуктов и периода времени,
затраченного на транспортировку из магазина до дома. Всегда следуйте инструкциям,
написанным на упаковке продукта и указанным срокам хранения.

Размораживание

Перед выполнением любых операций по чистке и уходу
отключите холодильник от электросети.
Холодильная камера:
При размораживании происходит автоматическое удаление снегового покрова с задней
стенки холодильной камеры. Это означает, что каждый раз, в период остановки
компрессора задняя стенка покрывается каплями воды, которые стекают в дренажное
отверстие, накапливаются в емкости для испарения, затем испаряются под воздействием
высокой температуры компрессора. Единственное, что вам необходимо делать – следить,
чтобы дренажное отверстие, которое находится за ящиком для овощей и фруктов, не было
засорено. Во избежание скопления воды на дне холодильника и ее вытекания рекомендуем
периодически прочищать дренажное отверстие и емкость для испарения, которая находится
над компрессором. Перед очисткой необходимо отключить холодильник от электрической
цепи и отодвинуть его от стены.

Морозильная камера:
Со временем на внутренних стенках морозильной камеры нарастает иней, который следует
удалять специальным пластиковым скребком, поставляемый вместе с холодильником.
При толщине инея более 5 мм следует разморозить морозильное отделение. Размораживать
морозильную камеру рекомендуется один раз в год.
Перед замораживанием необходимо выполнить следующие действия:
За день до размораживания установите термостат морозильной камеры в максимальное
положение «5», чтобы продукты полностью заморозились.
Отсоедините холодильник от электросети и оставьте дверь открытой. Для ускорения
процесса размораживания в морозильную камеру можно поместить емкость с теплой водой.
Образовавшуюся после размораживания воду удалить легко впитывающим влагу
материалом. Не допускайте образования большого количества талой воды в морозильной
камере, т.к. это может привести к ухудшению свойств теплоизоляции холодильника.
В ходе размораживания, замороженные продукты необходимо достать из камеры и
завернуть в несколько слоев бумаги и поместить в холодное место. Неизбежное повышение
температуры сократит сроки их хранения, поэтому используйте эти продукты в первую
очередь.

9

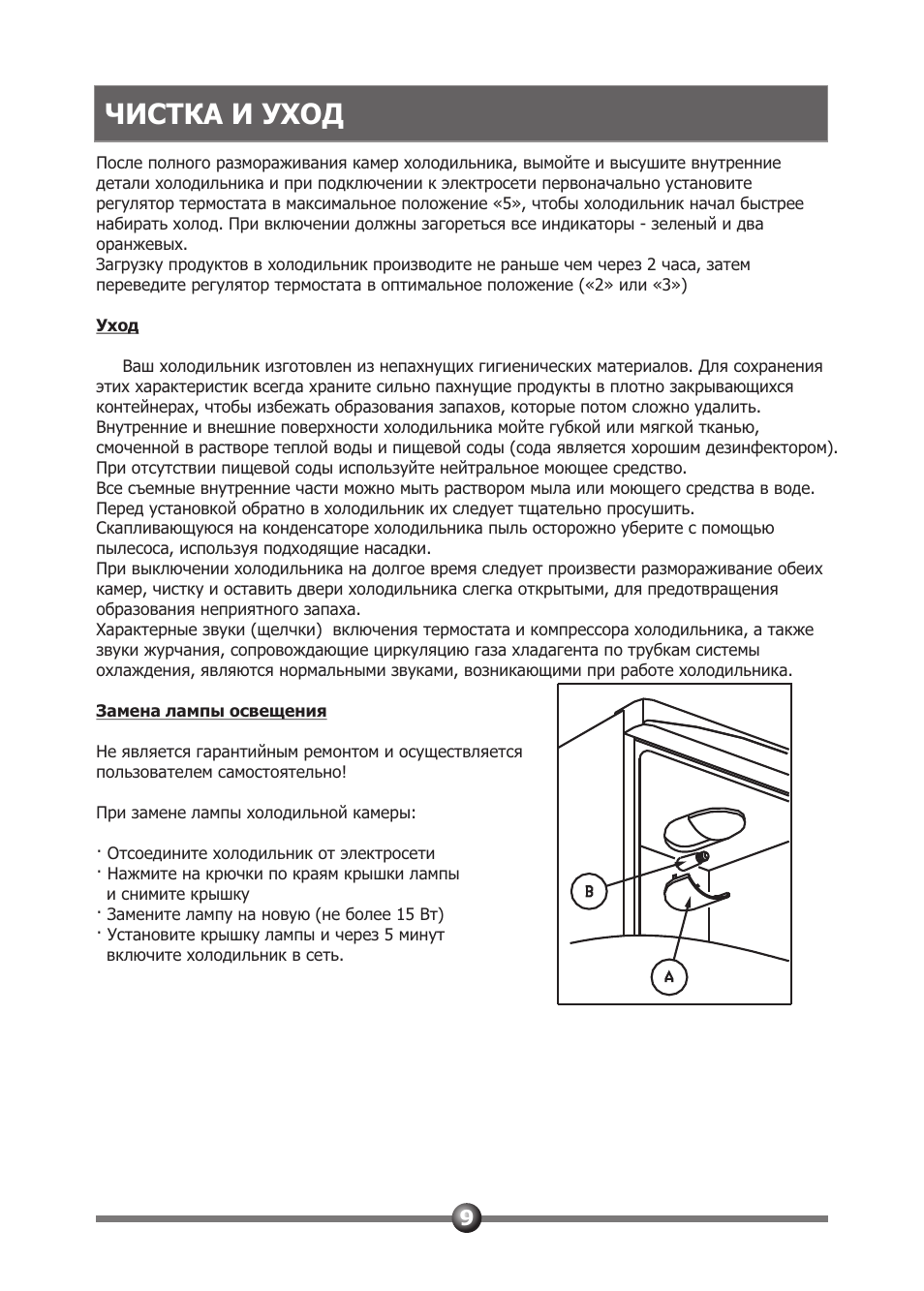

После полного размораживания камер холодильника, вымойте и высушите внутренние
детали холодильника и при подключении к электросети первоначально установите
регулятор термостата в максимальное положение «5», чтобы холодильник начал быстрее
набирать холод. При включении должны загореться все индикаторы - зеленый и два
оранжевых.
Загрузку продуктов в холодильник производите не раньше чем через 2 часа, затем
переведите регулятор термостата в оптимальное положение («2» или «3»)

Уход

Ваш холодильник изготовлен из непахнущих гигиенических материалов. Для сохранения
этих характеристик всегда храните сильно пахнущие продукты в плотно закрывающихся
контейнерах, чтобы избежать образования запахов, которые потом сложно удалить.
Внутренние и внешние поверхности холодильника мойте губкой или мягкой тканью,
смоченной в растворе теплой воды и пищевой соды (сода является хорошим дезинфектором).
При отсутствии пищевой соды используйте нейтральное моющее средство.
Все съемные внутренние части можно мыть раствором мыла или моющего средства в воде.
Перед установкой обратно в холодильник их следует тщательно просушить.
Скапливающуюся на конденсаторе холодильника пыль осторожно уберите с помощью
пылесоса, используя подходящие насадки.
При выключении холодильника на долгое время следует произвести размораживание обеих
камер, чистку и оставить двери холодильника слегка открытыми, для предотвращения
образования неприятного запаха.
Характерные звуки (щелчки) включения термостата и компрессора холодильника, а также
звуки журчания, сопровождающие циркуляцию газа хладагента по трубкам системы
охлаждения, являются нормальными звуками, возникающими при работе холодильника.

Замена лампы освещения

Не является гарантийным ремонтом и осуществляется
пользователем самостоятельно!

При замене лампы холодильной камеры:

· Отсоедините холодильник от электросети
· Нажмите на крючки по краям крышки лампы
и снимите крышку
· Замените лампу на новую (не более 15 Вт)
· Установите крышку лампы и через 5 минут
включите холодильник в сеть.

ЧИСТКА И УХОД
