При покупке кондиционера установка должна производится продавцом оборудования.
В случае неправильной
самостоятельной установки возникает опасность утечки жидкости, электрошока, воспламенения и т.п. Отключение устройства от сети
Подключение к сети должно осуществляться при помощи сетевого выключателя или же выключателя с расстоянием между контактами 3 мм (минимум). В случае невозможности необходимо использовать электрошнур с заземлением. Для полного отключения устройства от сети шнур должен быть вынут из розетки. Меры предосторожности при эксплуатации
* Избегать установки в помещении чрезмерно низкой температуры так как это может плохо отразиться на состоянии здоровья пользователя. * Не вставлять пальцы или же какие либо другие предметы в отверстие воздухозабора и выхода воздуха, т.к. скорость вращения лопастей вентилятора высокая, что может привести к поломке кондиционера или травмированию пользователя. * В случае обнаружения каких бы то ни было неполадок в работе кондиционера (запах паленого, недостаточно эффективное охлаждение или нагревание), немедленно отключить кондиционер от сети и связаться со специалистом сервисной службы. В противном случае это может привести к поломке кондиционера, поражению электротоком, пожару и т.п. * Не проливать воду или какую либо другую жидкость на поверхности кондиционера т.к. это может привести к поражению электротоком. Перемещение и ремонт
* Никогда не пытайтесь починить кондиционер своими силами. В противном случае это может привести к поражению электротоком или пожару. В случае необходимости ремонта обратитесь в сервис центр. * При необходимости установки кондиционера на новое место – обратитесь в сервис центр. Попытки по новому установить кондиционер самосто ятельно могут привести к выходу из строя оборудования и несчастному случаю.
Руководство пользователя
Кондиционер
TOSHIBA
3
28
Нагревательная способность кондиционера основывается на следующих
температурных условиях:
Характеристики могут быть изменены без предупреждения.
Охлаждающая способность кондиционера основывается на следующих
температурных условиях:
ТИП
RAS 13YKH E RAS 13YK E
RAS 13YKX
Источник питания, В, Гц
220 240, 50
220 240, 50
220 240, 50
Мощность охлаждения, Вт
3,45 3,50
3,70 3,75
3,70 3,75
Мощность обогрева, Вт
4,00 4,10
–
–
Рабочий ток, А
5,54 5,75
5,81 5,68
5,81 5,68
Потребляемая мощность, Вт
1160 1270
1250 1290
1250 1290
ВНУТРЕННИЙ БЛОК
RAS 13YKH E
RAS 13YK E
RAS 13YKX
Вес, кг
8
8
8
Расход воздуха, м
3
/ч
–
650
650
Габариты:
Ширина, мм
790
790
790
Высота, мм
265
265
265
Глубина, мм
189
189
189
ВНЕШНИЙ БЛОК
RAS 13YAH E
RAS 13YA E
RAS 13YAX
Вес, кг
42
37
37
Расход воздуха, м
3
/ч
–
1700 1900
1700 1900
Габариты:
Ширина, мм
780
780
780
Высота, мм
538
538
538
Глубина, мм
300
300
300
Температура на входе воздуха, С
о
Внутренний блок
Низкая влажность
27
Низкая влажность
35
Высокая влажность
24
Наружный блок
Высокая влажность
–
Температура на входе воздуха, С
о
Внутренний блок
Низкая влажность
20
Низкая влажность
7
Высокая влажность
6
Наружный блок
Никогда не пытайтесь модифицировать устройство и удалить как...
ВНИМАНИЕ! Никогда не пытайтесь модифицировать устройство и удалить какое бы то ни было защитное устройство или переключатель.
Меры предосторожности по использованию кондиционера. * Не устанавливать кондиционер на кораблях или каких бы то ни было других транспортных средствах. В противном случае это может отрицательно сказаться на работе кондиционера.
* В случае использования в помещении наряду с кондиционером других устройств, например печи, обеспечить приток свежего воздуха в помещение, иначе это может привести к недостатку кислорода в помещении. * Не включать кондиционер мокрыми руками, чтобы не допустить поражения электротоком. * Не устанавливать кондиционер таким образом, чтобы выхлопные газы или продукты горения попадали в поток
воздуха исходящего из кондиционера, т.к. это может привести к его неправильной работе. * При эксплуатации кондиционера в закрытом помещении необходимо обеспечить на должном уровне систему вентиляции, иначе в помещении будет ощущаться недостаток кислорода. * Избегать прямой направленности воздушного потока из кондиционера на комнатные растения, т.к. это отрицательно сказывается на их жизнедеятельности. * В случае отсутствия необходимости в эксплуатации кондиционера в течение длительного срока, в целях предосторожности необходимо отключить питание. Это позволит защитить кондиционер от воздействия молнии или помех в сети и воспламенения пыли, накапливающейся на
шнуре питания. * Нежелательно помещать на поверхность кондиционера сосуды с водой, например вазы, поскольку вода может попасть в кондиционер и вызвать короткое замыкание. * При установке наружного блока, необходимо проверить
надежность бетонной стены, чтобы не допустить падения кондиционера и возможное травмирование людей. * Не мыть кондиционер, т.к. это может стать причиной поражения электротоком. * Не протирать кондиционер спиртом, бензином, очистителем стекол, растворителем чистящим порошком и т.п., так как это может отрицательно сказаться на работе кондиционера.
Руководство пользователя
Кондиционер
TOSHIBA
27
4
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТИП
RAS 07YK E
RAS 07YKX
Источник питания, В, Гц
220 240, 50
220 240, 50
Мощность охлаждения, Вт
2,1 2,2
2,1 2,2
Мощность обогрева, Вт
–
–
Рабочий ток, А
2,84 2,88
2,84 2,88
Потребляемая мощность, Вт
600 650
600 650
ВНУТРЕННИЙ БЛОК
RAS 07YK E
RAS 07YKX
Вес, кг
8
8
Расход воздуха, м
3
/ч
550
550
Габариты:
Ширина, мм
790
790
Высота, мм
265
265
Глубина, мм
189
189
ВНЕШНИЙ БЛОК
RAS 07YA E
RAS 07YAX
Вес, кг
26
26
Расход воздуха, м
3
/ч
1500 1700
1500 1700
Габариты:
Ширина, мм
770
770
Высота, мм
530
530
Глубина, мм
200
200
ТИП
RAS 10YKH E RAS 10YK E
RAS 10YKX
Источник питания, В, Гц
220 240, 50
220 240, 50
220 240, 50
Мощность охлаждения, Вт
2,65 2,70
2,65 2,70
2,7
Мощность обогрева, Вт
3,00 3,10
–
–
Рабочий ток, А
4,17 4,61
3,80 3,75
3,75 3,80
Потребляемая мощность, Вт
868 998
800 850
800 850
ВНУТРЕННИЙ БЛОК
RAS 10YKH E
RAS 10YK E
RAS 10YKX
Вес, кг
8
8
8
Расход воздуха, м
3
/ч
–
650
650
Габариты:
Ширина, мм
790
790
790
Высота, мм
265
265
265
Глубина, мм
189
189
189
ВНЕШНИЙ БЛОК
RAS 10YAH E
RAS 10YA E
RAS 10YAX
Вес, кг
31
29
29
Расход воздуха, м
3
/ч
–
1500 1700
1500 1700
Габариты:
Ширина, мм
770
770
770
Высота, мм
530
530
530
Глубина, мм
200
200
200

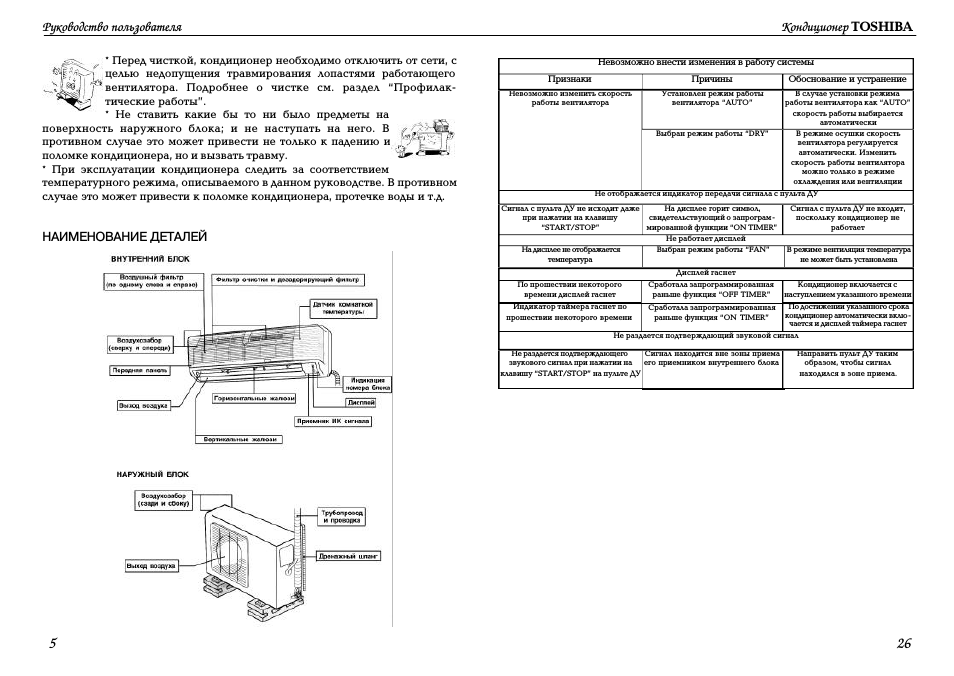

Руководство пользователя кондиционер toshiba, Наименование деталей
* Перед чисткой, кондиционер необходимо отключить от сети, с целью недопущения травмирования лопастями работающего вентилятора. Подробнее о чистке см. раздел “Профилак тические работы”. * Не ставить какие бы то ни было предметы на
поверхность наружного блока; и не наступать на него. В противном случае это может привести не только к падению и поломке кондиционера, но и вызвать травму. * При эксплуатации кондиционера следить за соответствием температурного режима, описываемого в данном руководстве. В противном случае это может привести к поломке кондиционера, протечке воды и т.д.
Руководство пользователя
Кондиционер
TOSHIBA
5
26
НАИМЕНОВАНИЕ ДЕТАЛЕЙ
В режиме вентиляция температура
не может быть установлена
Выбран режим работы “FAN”
На дисплее не отображается
температура
Не раздается подтверждающего
звукового сигнал при нажатии на
клавишу “START/STOP” на пульте ДУ
Сигнал находится вне зоны приема
его приемником внутреннего блока
Направить пульт ДУ таким
образом, чтобы сигнал
находился в зоне приема.
Индикатор таймера гаснет по
прошествии некоторого времени
Сработала запрограммированная
раньше функция “ON TIMER”
По достижении указанного срока
кондиционер автоматически вклю
чается и дисплей таймера гаснет
По прошествии некоторого
времени дисплей гаснет
Сработала запрограммированная
раньше функция “OFF TIMER”
Кондиционер включается с
наступлением указанного времени
Дисплей гаснет
Не работает дисплей
Сигнал с пульта ДУ не исходит даже
при нажатии на клавишу
“START/STOP”
На дисплее горит символ,
свидетельствующий о запрограм
мированной функции “ON TIMER”
Сигнал с пульта ДУ не входит,
поскольку кондиционер не
работает
Выбран режим работы “DRY”
В режиме осушки скорость
вентилятора регулируется
автоматически. Изменить
скорость работы вентилятора
можно только в режиме
охлаждения или вентиляции
Невозможно изменить скорость
работы вентилятора
Установлен режим работы
вентилятора “AUTO”
В случае установки режима
работы вентилятора как “AUTO”
скорость работы выбирается
автоматически
Невозможно внести изменения в работу системы
Признаки
Причины
Обоснование и устранение
Не отображается индикатор передачи сигнала с пульта ДУ
Не раздается подтверждающий звуковой сигнал
Вертикальные жалюзи переводятся в автоматический режимВ случ...
режим В случае, если температура в помещении, либо наружная температура достигает достаточно высокой отметки, жалюзи закрываются, а по прошествии некоторого времени возвращаются в исходное положение.
На задней панели внутреннего блока образуется влага Влага, образующаяся на поверхности внутреннего блока накапливается и затем автоматически выводится через дренаж.
Из внешнего блока выделяется пар, либо же влага При работе в режиме охлаждения, либо разморозки иногда выделяется пар из внешнего блока.
При работе внутренний, либо наружный блок издает
странный шум При резком изменении температуры, внутренний либо наружный блок может издавать странный шум, что является следствием резкого увеличения/уменьшения мощности, либо изменением требуемого количества хладагента.
Комнатный воздух не очень хорошо пахнет, либо из
кондиционера выходит воздух с недостаточно
благоприятным запахом *Это является следствием внутренней атмосферы в помещении (напр. нежелательные запахи, которые – впитались в стены, мебель, ковры, одежду, мех и т.п.)
Мигает индикатор работы кондиционера Индикатор мигает с интервалом в 1 секунду. После того, как было восстановлено питание, или после того как был включен выключатель. Необходимо произвести перезаг рузку.
Меры предосторожности * Кондиционер не будет принимать сигнал с пульта ДУ в случае, если на его пути будут установлены такие препятствия, как шторы, дверь и т.п. * Не допускать попадания влаги на пульт ДУ. Также не допускать попадания прямых солнечных лучей на пульт ДУ. * В случае попадания на приемник инфракрасного сигнала прямого солнечного излучения, это может негативно сказаться на работе приемника. Для предотвращения этого, используйте шторы. * Использование в помещении источника флюоресцентного освещения, может отразиться на приеме сигнала. В случае намерения использовать флюоресцентные лампы обращаться за консультацией к специалисту. * В случае, если на сигнал с ДУ реагируют другие устройства, переместить их в другое место или же проконсультироваться у специалиста. * Не допускается попадание на пульт ДУ какой либо жидкости. * Не нажимать одновременного на 2 клавиши пульта ДУ это может привести к неправильной работе пульта.
Прежде чем обратиться в сервисную службу, проверить следующее:
Кондиционер не включается Возможные причины: * Не включен выключатель. * Кондиционер не включен в сеть. * Перегорел предохранитель. * Нет электропитания в сети. * Разрядились батареи в пульте ДУ. * Установлен режим “ON TIMER».
Нагревание или охлаждение осуществляется на недостаточно высоком уровне Возможные причины: * Заблокировано отверстие забора или выхода воздуха. * Открыта дверь или же окно. * Неправильно установлено направление жалюзи. * Скорость вентилятора установлена как минимальная. * Слишком высокая уст. темп ра (охлаждение). * Слишком низкая уст. темп ра (нагревание). * Кондиционер запрограммирован на работу в экономном режиме.
Внешние признаки, которые не всегда указывают на неисправность
кондиционера:
На поверхности внешнего блока образовывается лед. Из внешнего блока течет вода * Иногда на поверхности внешнего блока возможно образование льда, при работе в режиме нагревания. В этом случае, с целью повышения эффекта нагревания, запускается операция разморозки (2 10 мин.). * При разморозке как внутренний, так и внешний блок прекращают работу. * При нагнетании хладагента, предназначенного для работы в режиме разморозки раздается шипящий звук. * Вода, образующаяся в результате операции разморозки выводится из наружного блока.
Мощность воздушного потока изменяется несмотря на то, что клавиша
переводящая вентилятор в режим “АВТО” не активирована * В случае, если температура в помещении становится достаточно низкой при работе кондиционера в режиме нагревания, автоматически изменяется мощность воздушного потока из внутреннего блока, либо же внутренний блок вообще отключается. * Время от времени изменяется и мощность воздушного потока при работе в режиме нагревания.
Руководство пользователя
Кондиционер
TOSHIBA
7
24

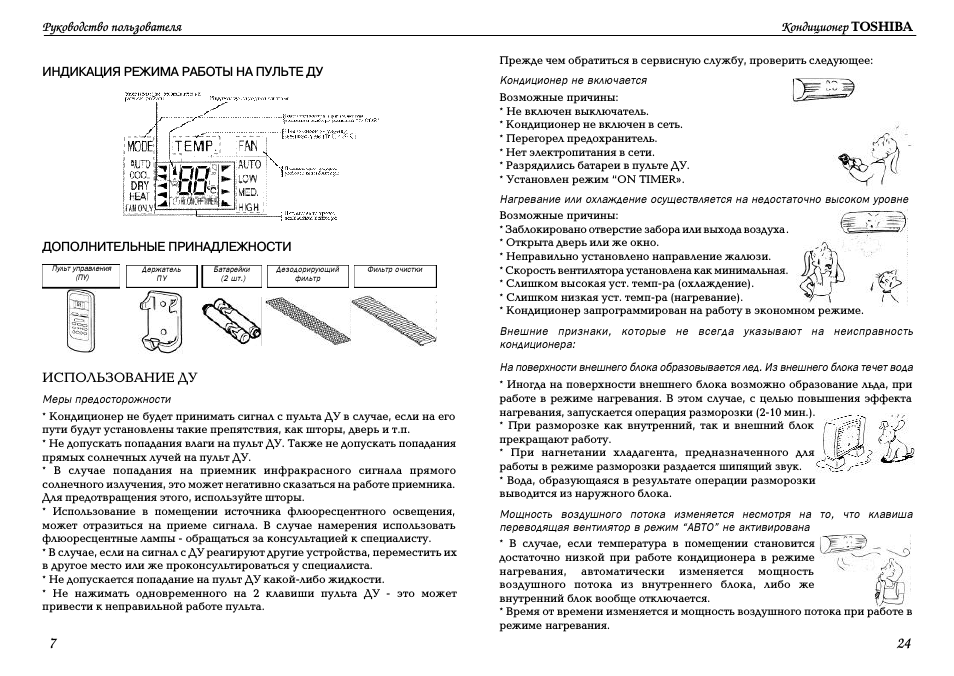

ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
ИНДИКАЦИЯ РЕЖИМА РАБОТЫ НА ПУЛЬТЕ ДУ
Пульт управления
(ПУ)
Держатель
ПУ
Батарейки
(2 шт.)
Дезодорирующий
фильтр
Фильтр очистки

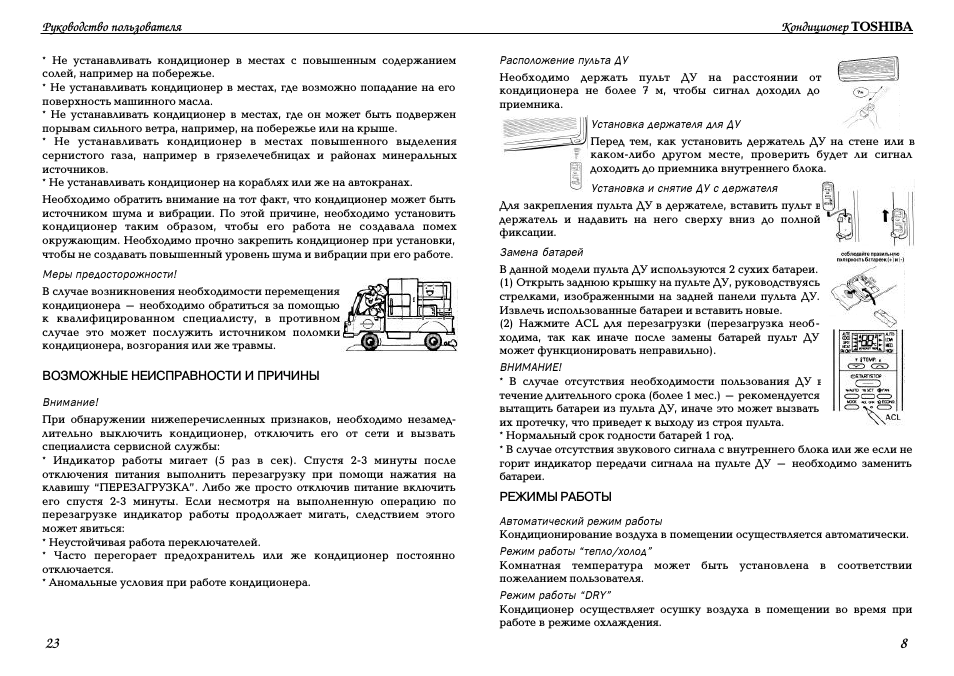

Не устанавливать кондиционер в местах с повышенным содержан...
* Не устанавливать кондиционер в местах с повышенным содержанием солей, например на побережье. * Не устанавливать кондиционер в местах, где возможно попадание на его поверхность машинного масла. * Не устанавливать кондиционер в местах, где он может быть подвержен порывам сильного ветра, например, на побережье или на крыше. * Не устанавливать кондиционер в местах повышенного выделения сернистого газа, например в грязелечебницах и районах минеральных источников. * Не устанавливать кондиционер на кораблях или же на автокранах. Необходимо обратить внимание на тот факт, что кондиционер может быть источником шума и вибрации. По этой причине, необходимо установить кондиционер таким образом, чтобы его работа не создавала помех окружающим. Необходимо прочно закрепить кондиционер при установки, чтобы не создавать повышенный уровень шума и вибрации при его работе.
Меры предосторожности! В случае возникновения необходимости перемещения кондиционера – необходимо обратиться за помощью к квалифицированном специалисту, в противном случае это может послужить источником поломки кондиционера, возгорания или же травмы.
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И ПРИЧИНЫ
Внимание! При обнаружении нижеперечисленных признаков, необходимо незамед лительно выключить кондиционер, отключить его от сети и вызвать специалиста сервисной службы: * Индикатор работы мигает (5 раз в сек). Спустя 2 3 минуты после отключения питания выполнить перезагрузку при помощи нажатия на клавишу “ПЕРЕЗАГРУЗКА”. Либо же просто отключив питание включить его спустя 2 3 минуты. Если несмотря на выполненную операцию по перезагрузке индикатор работы продолжает мигать, следствием этого может явиться: * Неустойчивая работа переключателей. * Часто перегорает предохранитель или же кондиционер постоянно отключается. * Аномальные условия при работе кондиционера.
Расположение пульта ДУ Необходимо держать пульт ДУ на расстоянии от кондиционера не более 7 м, чтобы сигнал доходил до приемника.
Установка держателя для ДУ Перед тем, как установить держатель ДУ на стене или в каком либо другом месте, проверить будет ли сигнал доходить до приемника внутреннего блока.
Установка и снятие ДУ с держателя
Для закрепления пульта ДУ в держателе, вставить пульт в держатель и надавить на него сверху вниз до полной фиксации.
Замена батарей В данной модели пульта ДУ используются 2 сухих батареи. (1) Открыть заднюю крышку на пульте ДУ, руководствуясь стрелками, изображенными на задней панели пульта ДУ. Извлечь использованные батареи и вставить новые. (2) Нажмите ACL для перезагрузки (перезагрузка необ ходима, так как иначе после замены батарей пульт ДУ может функционировать неправильно). ВНИМАНИЕ!
* В случае отсутствия необходимости пользования ДУ в течение длительного срока (более 1 мес.) – рекомендуется вытащить батареи из пульта ДУ, иначе это может вызвать их протечку, что приведет к выходу из строя пульта. * Нормальный срок годности батарей 1 год. * В случае отсутствия звукового сигнала с внутреннего блока или же если не горит индикатор передачи сигнала на пульте ДУ – необходимо заменить батареи.
РЕЖИМЫ РАБОТЫ
Автоматический режим работы
Кондиционирование воздуха в помещении осуществляется автоматически. Режим работы “тепло/холод”
Комнатная температура может быть установлена в соответствии пожеланием пользователя. Режим работы “DRY”
Кондиционер осуществляет осушку воздуха в помещении во время при работе в режиме охлаждения.
Руководство пользователя
Кондиционер
TOSHIBA
23
8

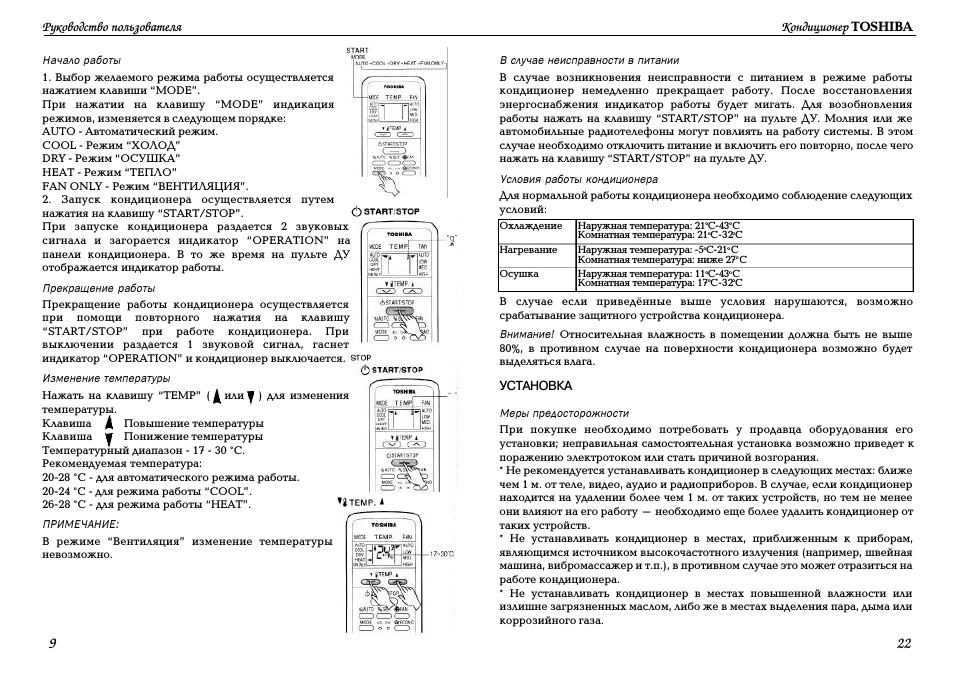

. Выбор желаемого режима работы осуществляетсянажатием клави...
Начало работы 1. Выбор желаемого режима работы осуществляется нажатием клавиши “MODE”. При нажатии на клавишу “MODE” индикация режимов, изменяется в следующем порядке: AUTO Автоматический режим. COOL Режим “ХОЛОД” DRY Режим “ОСУШКА” HEAT Режим “ТЕПЛО” FAN ONLY Режим “ВЕНТИЛЯЦИЯ”. 2. Запуск кондиционера осуществляется путем нажатия на клавишу “START/STOP”. При запуске кондиционера раздается 2 звуковых сигнала и загорается индикатор “OPERATION” на панели кондиционера. В то же время на пульте ДУ отображается индикатор работы.
Прекращение работы Прекращение работы кондиционера осуществляется при помощи повторного нажатия на клавишу “START/STOP” при работе кондиционера. При выключении раздается 1 звуковой сигнал, гаснет индикатор “OPERATION” и кондиционер выключается.
Изменение температуры Нажать на клавишу “TEMP” ( или ) для изменения температуры. Клавиша
Повышение температуры
Клавиша
Понижение температуры
Температурный диапазон 17 30 °С. Рекомендуемая температура: 20 28 °С для автоматического режима работы. 20 24 °С для режима работы “COOL”. 26 28 °С для режима работы “HEAT”.
ПРИМЕЧАНИЕ: В режиме “Вентиляция” изменение температуры невозможно.
В случае неисправности в питании В случае возникновения неисправности с питанием в режиме работы кондиционер немедленно прекращает работу. После восстановления энергоснабжения индикатор работы будет мигать. Для возобновления работы нажать на клавишу “START/STOP” на пульте ДУ. Молния или же автомобильные радиотелефоны могут повлиять на работу системы. В этом случае необходимо отключить питание и включить его повторно, после чего нажать на клавишу “START/STOP” на пульте ДУ.
Условия работы кондиционера Для нормальной работы кондиционера необходимо соблюдение следующих условий:
Руководство пользователя
Кондиционер
TOSHIBA
9
22
В случае если приведённые выше условия нарушаются, возможно срабатывание защитного устройства кондиционера.
Внимание! Относительная влажность в помещении должна быть не выше
80%, в противном случае на поверхности кондиционера возможно будет выделяться влага.
УСТАНОВКА
Меры предосторожности При покупке необходимо потребовать у продавца оборудования его установки; неправильная самостоятельная установка возможно приведет к поражению электротоком или стать причиной возгорания. * Не рекомендуется устанавливать кондиционер в следующих местах: ближе чем 1 м. от теле, видео, аудио и радиоприборов. В случае, если кондиционер находится на удалении более чем 1 м. от таких устройств, но тем не менее они влияют на его работу – необходимо еще более удалить кондиционер от таких устройств. * Не устанавливать кондиционер в местах, приближенным к приборам, являющимся источником высокочастотного излучения (например, швейная машина, вибромассажер и т.п.), в противном случае это может отразиться на работе кондиционера. * Не устанавливать кондиционер в местах повышенной влажности или излишне загрязненных маслом, либо же в местах выделения пара, дыма или коррозийного газа.

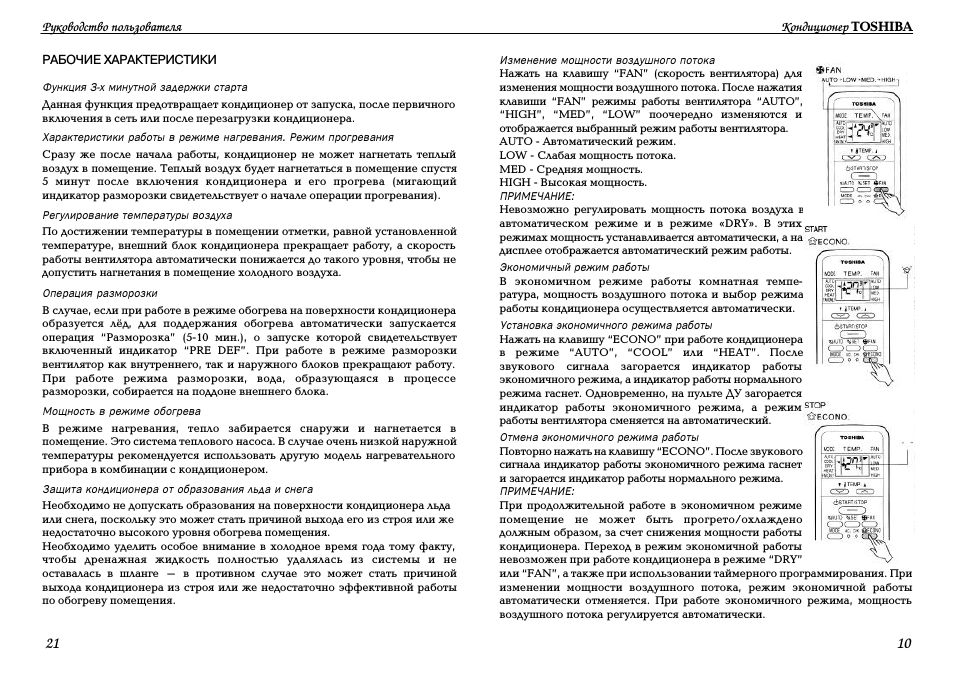

Функция 3-х минутной задержки старта Данная функция предотвращает кондиционер от запуска, после первичного включения в сеть или после перезагрузки кондиционера.
Характеристики работы в режиме нагревания. Режим прогревания Сразу же после начала работы, кондиционер не может нагнетать теплый воздух в помещение. Теплый воздух будет нагнетаться в помещение спустя 5 минут после включения кондиционера и его прогрева (мигающий индикатор разморозки свидетельствует о начале операции прогревания).
Регулирование температуры воздуха По достижении температуры в помещении отметки, равной установленной температуре, внешний блок кондиционера прекращает работу, а скорость работы вентилятора автоматически понижается до такого уровня, чтобы не допустить нагнетания в помещение холодного воздуха.
Операция разморозки В случае, если при работе в режиме обогрева на поверхности кондиционера образуется лёд, для поддержания обогрева автоматически запускается операция “Разморозка” (5 10 мин.), о запуске которой свидетельствует включенный индикатор “PRE DEF”. При работе в режиме разморозки вентилятор как внутреннего, так и наружного блоков прекращают работу. При работе режима разморозки, вода, образующаяся в процессе разморозки, собирается на поддоне внешнего блока.
Мощность в режиме обогрева В режиме нагревания, тепло забирается снаружи и нагнетается в помещение. Это система теплового насоса. В случае очень низкой наружной температуры рекомендуется использовать другую модель нагревательного прибора в комбинации с кондиционером.
Защита кондиционера от образования льда и снега Необходимо не допускать образования на поверхности кондиционера льда или снега, поскольку это может стать причиной выхода его из строя или же недостаточно высокого уровня обогрева помещения. Необходимо уделить особое внимание в холодное время года тому факту, чтобы дренажная жидкость полностью удалялась из системы и не оставалась в шланге – в противном случае это может стать причиной выхода кондиционера из строя или же недостаточно эффективной работы по обогреву помещения.
Изменение мощности воздушного потока
Нажать на клавишу “FAN” (скорость вентилятора) для изменения мощности воздушного потока. После нажатия клавиши “FAN” режимы работы вентилятора “AUTO”, “HIGH”, “MED”, “LOW” поочередно изменяются и отображается выбранный режим работы вентилятора. AUTO Автоматический режим. LOW Слабая мощность потока. MED Средняя мощность. HIGH Высокая мощность. ПРИМЕЧАНИЕ:
Невозможно регулировать мощность потока воздуха в автоматическом режиме и в режиме «DRY». В этих режимах мощность устанавливается автоматически, а на дисплее отображается автоматический режим работы. Экономичный режим работы
В экономичном режиме работы комнатная темпе ратура, мощность воздушного потока и выбор режима работы кондиционера осуществляется автоматически. Установка экономичного режима работы
Нажать на клавишу “ECONO” при работе кондиционера в режиме “AUTO”, “COOL” или “HEAT”. После звукового сигнала загорается индикатор работы экономичного режима, а индикатор работы нормального режима гаснет. Одновременно, на пульте ДУ загорается индикатор работы экономичного режима, а режим работы вентилятора сменяется на автоматический. Отмена экономичного режима работы
Повторно нажать на клавишу “ECONO”. После звукового сигнала индикатор работы экономичного режима гаснет и загорается индикатор работы нормального режима. ПРИМЕЧАНИЕ:
При продолжительной работе в экономичном режиме помещение не может быть прогрето/охлаждено должным образом, за счет снижения мощности работы кондиционера. Переход в режим экономичной работы невозможен при работе кондиционера в режиме “DRY” или “FAN”, а также при использовании таймерного программирования. При изменении мощности воздушного потока, режим экономичной работы автоматически отменяется. При работе экономичного режима, мощность воздушного потока регулируется автоматически.
