Instruction manual and user guide for
Toshiba 52XV550PR

Series

XV50*

ANALOGUE

00GR_XV500P_EEuro.book Page 1 Tuesday, February 19, 2008 1:26 PM

3

Ру
сс
кий

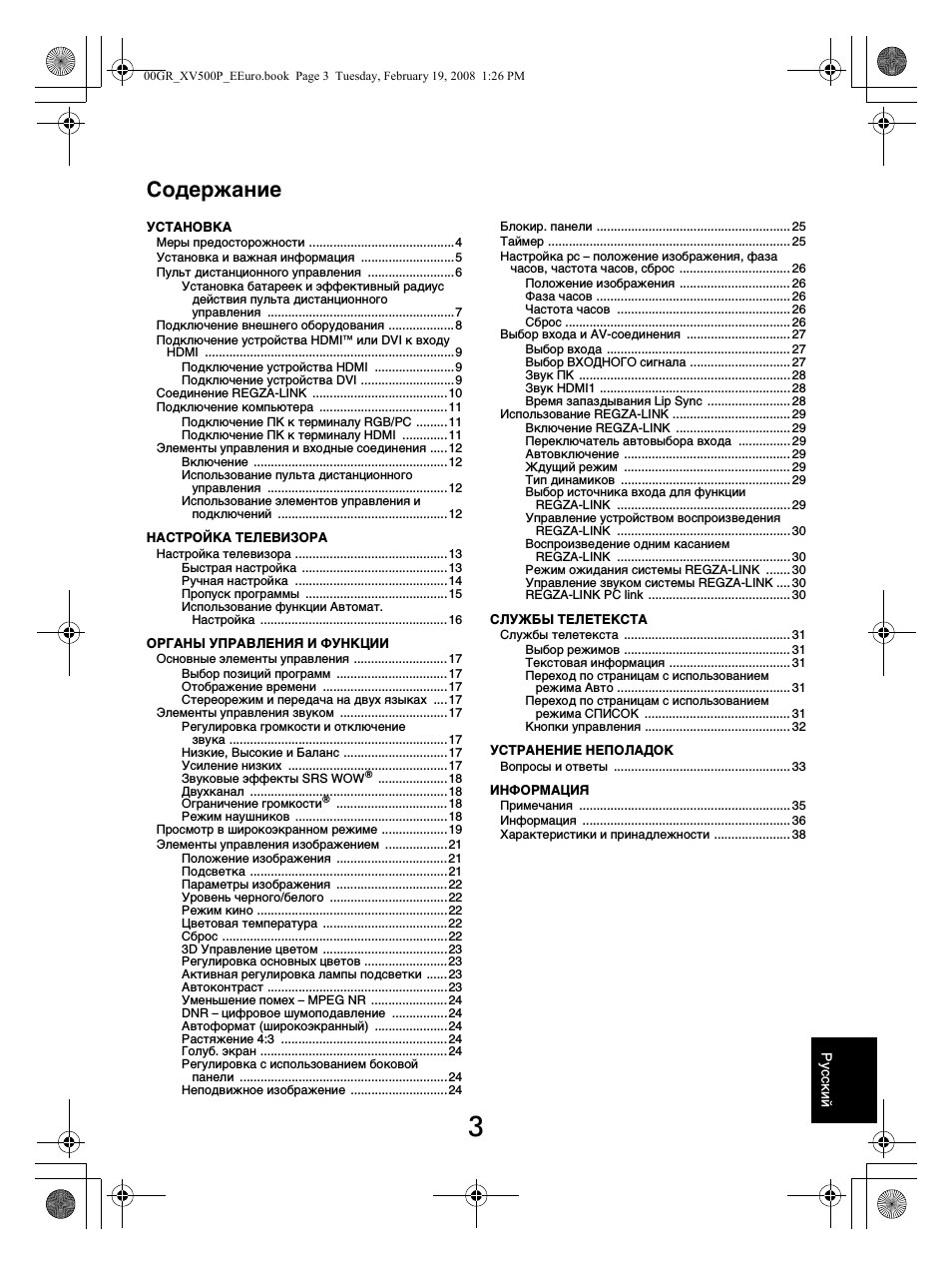

Содержание

УСТАНОВКА

Меры предосторожности ..........................................4
Установка и важная информация ...........................5
Пульт дистанционного управления .........................6

Установка батареек и эффективный радиус

действия пульта дистанционного
управления ......................................................7

Подключение внешнего оборудования ................... 8
Подключение устройства HDMI™ или DVI к входу

HDMI ........................................................................9

Подключение устройства HDMI .......................9
Подключение устройства DVI ...........................9

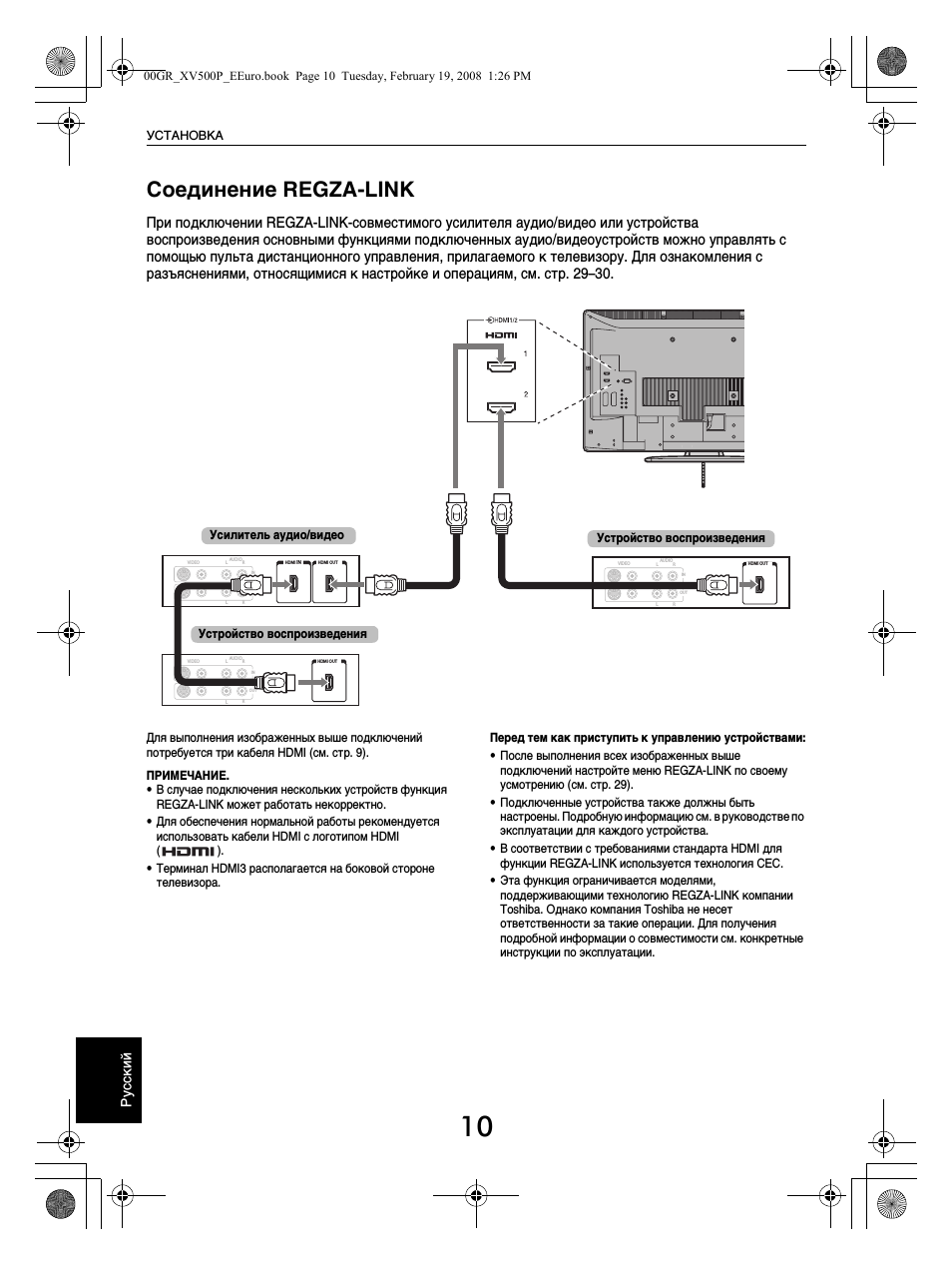

Соединение REGZA-LINK .......................................10

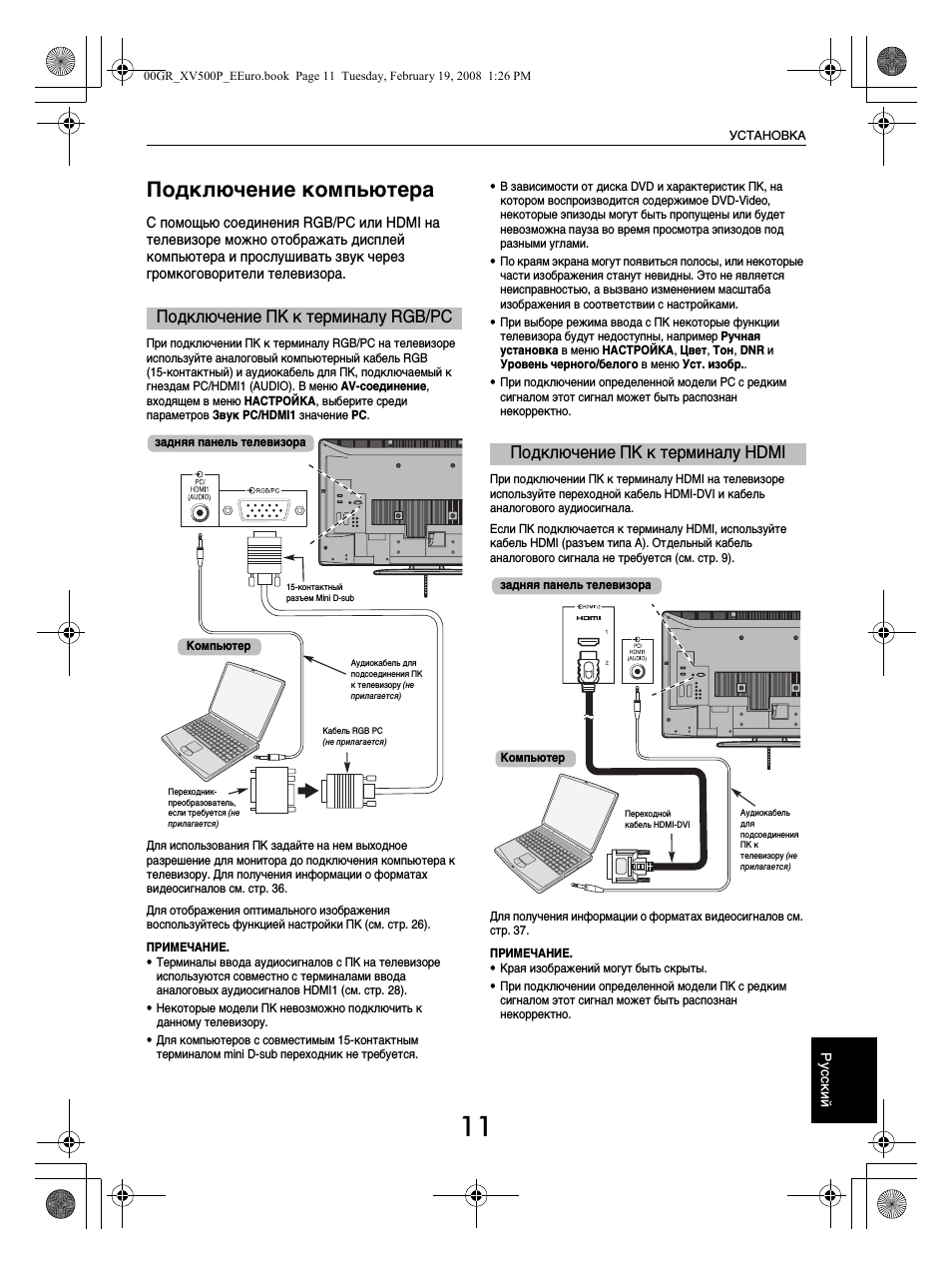

Подключение компьютера .....................................11

Подключение ПК к терминалу RGB/PC .........11
Подключение ПК к терминалу HDMI .............11

Элементы управления и входные соединения .....12

Включение ........................................................12
Использование пульта дистанционного

управления ....................................................12

Использование элементов управления и

подключений .................................................12

НАСТРОЙКА ТЕЛЕВИЗОРА

Настройка телевизора ............................................13

Быстрая настройка ..........................................13
Ручная настройка ............................................14
Пропуск программы .........................................15
Использование функции Автомат.

Настройка ...................................................... 16

ОРГАНЫ УПРАВЛЕНИЯ И ФУНКЦИИ

Основные элементы управления ........................... 17

Выбор позиций программ ................................ 17
Отображение времени ....................................17
Стереорежим и передача на двух языках ....17

Элементы управления звуком ...............................17

Регулировка громкости и отключение

звука ...............................................................17

Низкие, Высокие и Баланс ..............................17
Усиление низких ..............................................17
Звуковые эффекты SRS WOW

®

....................18

Двухканал .........................................................18
Ограничение громкости

®

................................ 18

Режим наушников ............................................18

Просмотр в широкоэкранном режиме ...................19
Элементы управления изображением ..................21

Положение изображения ................................ 21
Подсветка .........................................................21
Параметры изображения ................................ 22
Уровень черного/белого ..................................22
Режим кино .......................................................22
Цветовая температура ....................................22
Сброс .................................................................22
3D Управление цветом ....................................23
Регулировка основных цветов ........................23
Активная регулировка лампы подсветки ...... 23
Автоконтраст ....................................................23
Уменьшение помех – MPEG NR ...................... 24
DNR – цифровое шумоподавление ................24
Автоформат (широкоэкранный) .....................24
Растяжение 4:3 ................................................ 24
Голуб. экран ...................................................... 24
Регулировка с использованием боковой

панели ............................................................24

Неподвижное изображение ............................24

Блокир. панели ........................................................ 25
Таймер ...................................................................... 25
Настройка pc – положение изображения, фаза

часов, частота часов, сброс ................................ 26

Положение изображения ................................ 26
Фаза часов ........................................................ 26
Частота часов .................................................. 26
Сброс ................................................................. 26

Выбор входа и AV-соединения .............................. 27

Выбор входа ..................................................... 27
Выбор ВХОДНОГО сигнала ............................. 27
Звук ПК ............................................................. 28
Звук HDMI1 ....................................................... 28
Время запаздывания Lip Sync ........................ 28

Использование REGZA-LINK .................................. 29

Включение REGZA-LINK ................................. 29
Переключатель автовыбора входа ............... 29
Автовключение ................................................ 29
Ждущий режим ................................................ 29
Тип динамиков ................................................. 29
Выбор источника входа для функции

REGZA-LINK .................................................. 29

Управление устройством воспроизведения

REGZA-LINK .................................................. 30

Воспроизведение одним касанием

REGZA-LINK .................................................. 30

Режим ожидания системы REGZA-LINK ....... 30
Управление звуком системы REGZA-LINK .... 30
REGZA-LINK PC link ......................................... 30

СЛУЖБЫ ТЕЛЕТЕКСТА

Службы телетекста ................................................ 31

Выбор режимов ................................................ 31
Текстовая информация ................................... 31
Переход по страницам с использованием

режима Авто .................................................. 31

Переход по страницам с использованием

режима СПИСОК .......................................... 31

Кнопки управления .......................................... 32

УСТРАНЕНИЕ НЕПОЛАДОК

Вопросы и ответы ................................................... 33

ИНФОРМАЦИЯ

Примечания ............................................................. 35
Информация ............................................................ 36
Характеристики и принадлежности ...................... 38

00GR_XV500P_EEuro.book Page 3 Tuesday, February 19, 2008 1:26 PM

4

Р

у

сский

УСТАНОВКА

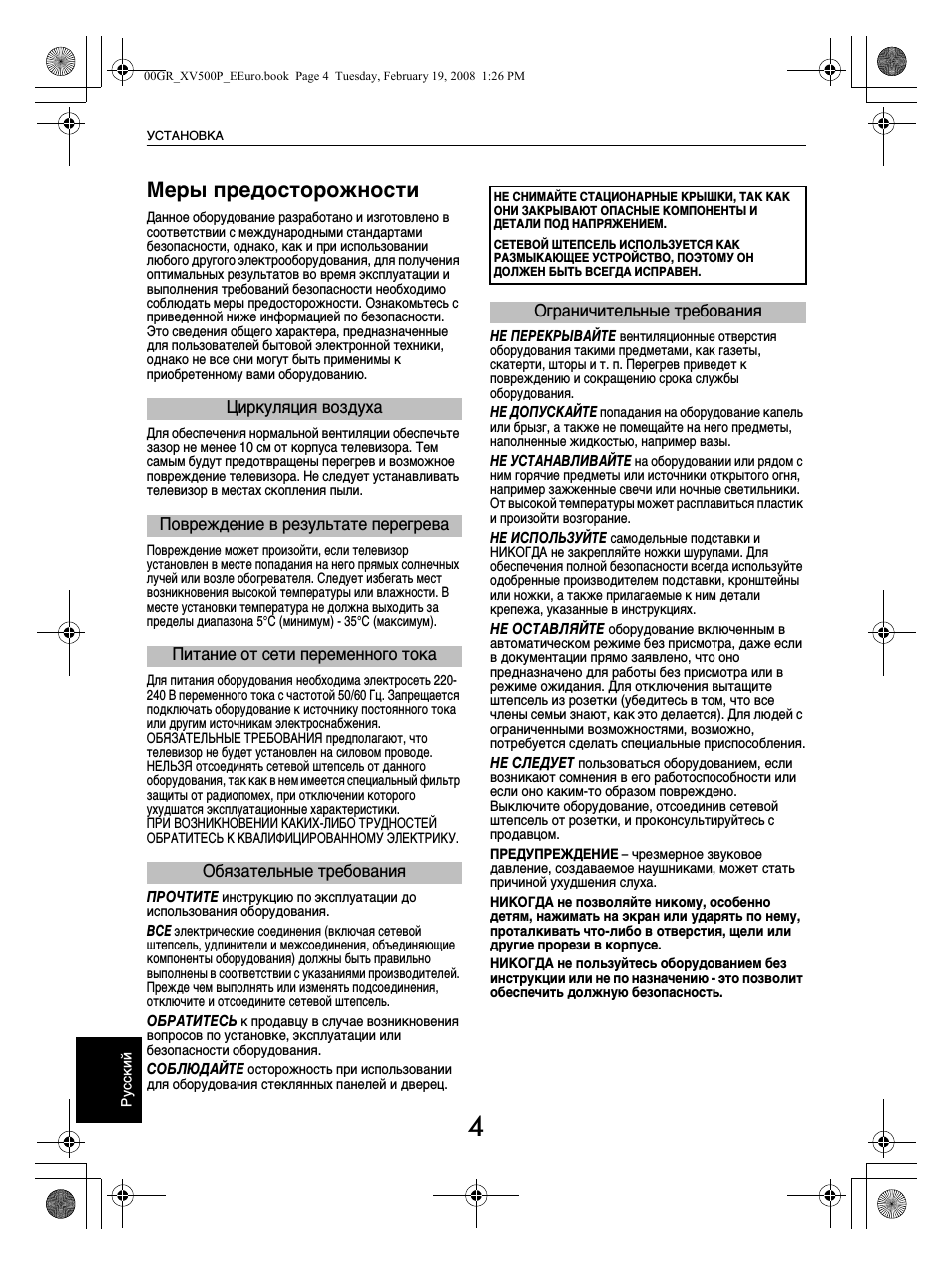

Меры предосторожности

Данное оборудование разработано и изготовлено в
соответствии с международными стандартами
безопасности, однако, как и при использовании
любого другого электрооборудования, для получения
оптимальных результатов во время эксплуатации и
выполнения требований безопасности необходимо
соблюдать меры предосторожности. Ознакомьтесь с
приведенной ниже информацией по безопасности.
Это сведения общего характера, предназначенные
для пользователей бытовой электронной техники,
однако не все они могут быть применимы к
приобретенному вами оборудованию.

Для обеспечения нормальной вентиляции обеспечьте
зазор не менее 10 см от корпуса телевизора. Тем
самым будут предотвращены перегрев и возможное
повреждение телевизора. Не следует устанавливать
телевизор в местах скопления пыли.

Повреждение может произойти, если телевизор
установлен в месте попадания на него прямых солнечных
лучей или возле обогревателя. Следует избегать мест
возникновения высокой температуры или влажности. В
месте установки температура не должна выходить за
пределы диапазона 5°C (минимум) - 35°C (максимум).

Для питания оборудования необходима электросеть 220-
240 В переменного тока с частотой 50/60 Гц. Запрещается
подключать оборудование к источнику постоянного тока
или другим источникам электроснабжения.
ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ предполагают, что
телевизор не будет установлен на силовом проводе.
НЕЛЬЗЯ отсоединять сетевой штепсель от данного
оборудования, так как в нем имеется специальный фильтр
защиты от радиопомех, при отключении которого
ухудшатся эксплуатационные характеристики.
ПРИ ВОЗНИКНОВЕНИИ КАКИХ-ЛИБО ТРУДНОСТЕЙ
ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ ЭЛЕКТРИКУ.

ПРОЧТИТЕ

инструкцию по эксплуатации до

использования оборудования.

ВСЕ

электрические соединения (включая сетевой

штепсель, удлинители и межсоединения, объединяющие
компоненты оборудования) должны быть правильно
выполнены в соответствии с указаниями производителей.
Прежде чем выполнять или изменять подсоединения,
отключите и отсоедините сетевой штепсель.

ОБРАТИТЕСЬ

к продавцу в случае возникновения

вопросов по установке, эксплуатации или
безопасности оборудования.

СОБЛЮДАЙТЕ

осторожность при использовании

для оборудования стеклянных панелей и дверец.

НЕ ПЕРЕКРЫВАЙТЕ

вентиляционные отверстия

оборудования такими предметами, как газеты,
скатерти, шторы и т. п. Перегрев приведет к
повреждению и сокращению срока службы
оборудования.

НЕ ДОПУСКАЙТЕ

попадания на оборудование капель

или брызг, а также не помещайте на него предметы,
наполненные жидкостью, например вазы.

НЕ УСТАНАВЛИВАЙТЕ

на оборудовании или рядом с

ним горячие предметы или источники открытого огня,
например зажженные свечи или ночные светильники.
От высокой температуры может расплавиться пластик
и произойти возгорание.

НЕ ИСПОЛЬЗУЙТЕ

самодельные подставки и

НИКОГДА не закрепляйте ножки шурупами. Для
обеспечения полной безопасности всегда используйте
одобренные производителем подставки, кронштейны
или ножки, а также прилагаемые к ним детали
крепежа, указанные в инструкциях.

НЕ ОСТАВЛЯЙТЕ

оборудование включенным в

автоматическом режиме без присмотра, даже если
в документации прямо заявлено, что оно
предназначено для работы без присмотра или в
режиме ожидания. Для отключения вытащите
штепсель из розетки (убедитесь в том, что все
члены семьи знают, как это делается). Для людей с
ограниченными возможностями, возможно,
потребуется сделать специальные приспособления.

НЕ СЛЕДУЕТ

пользоваться оборудованием, если

возникают сомнения в его работоспособности или
если оно каким-то образом повреждено.
Выключите оборудование, отсоединив сетевой
штепсель от розетки, и проконсультируйтесь с
продавцом.
ПРЕДУПРЕЖДЕНИЕ – чрезмерное звуковое
давление, создаваемое наушниками, может стать
причиной ухудшения слуха.
НИКОГДА не позволяйте никому, особенно
детям, нажимать на экран или ударять по нему,
проталкивать что-либо в отверстия, щели или
другие прорези в корпусе.
НИКОГДА не пользуйтесь оборудованием без
инструкции или не по назначению - это позволит
обеспечить должную безопасность.

Циркуляция воздуха

Повреждение в результате перегрева

Питание от сети переменного тока

Обязательные требования

НЕ СНИМАЙТЕ СТАЦИОНАРНЫЕ КРЫШКИ, ТАК КАК
ОНИ ЗАКРЫВАЮТ ОПАСНЫЕ КОМПОНЕНТЫ И
ДЕТАЛИ ПОД НАПРЯЖЕНИЕМ.

СЕТЕВОЙ ШТЕПСЕЛЬ ИСПОЛЬЗУЕТСЯ КАК
РАЗМЫКАЮЩЕЕ УСТРОЙСТВО, ПОЭТОМУ ОН
ДОЛЖЕН БЫТЬ ВСЕГДА ИСПРАВЕН.

Ограничительные требования

00GR_XV500P_EEuro.book Page 4 Tuesday, February 19, 2008 1:26 PM

5

УСТАНОВКА

Ру
сс
кий

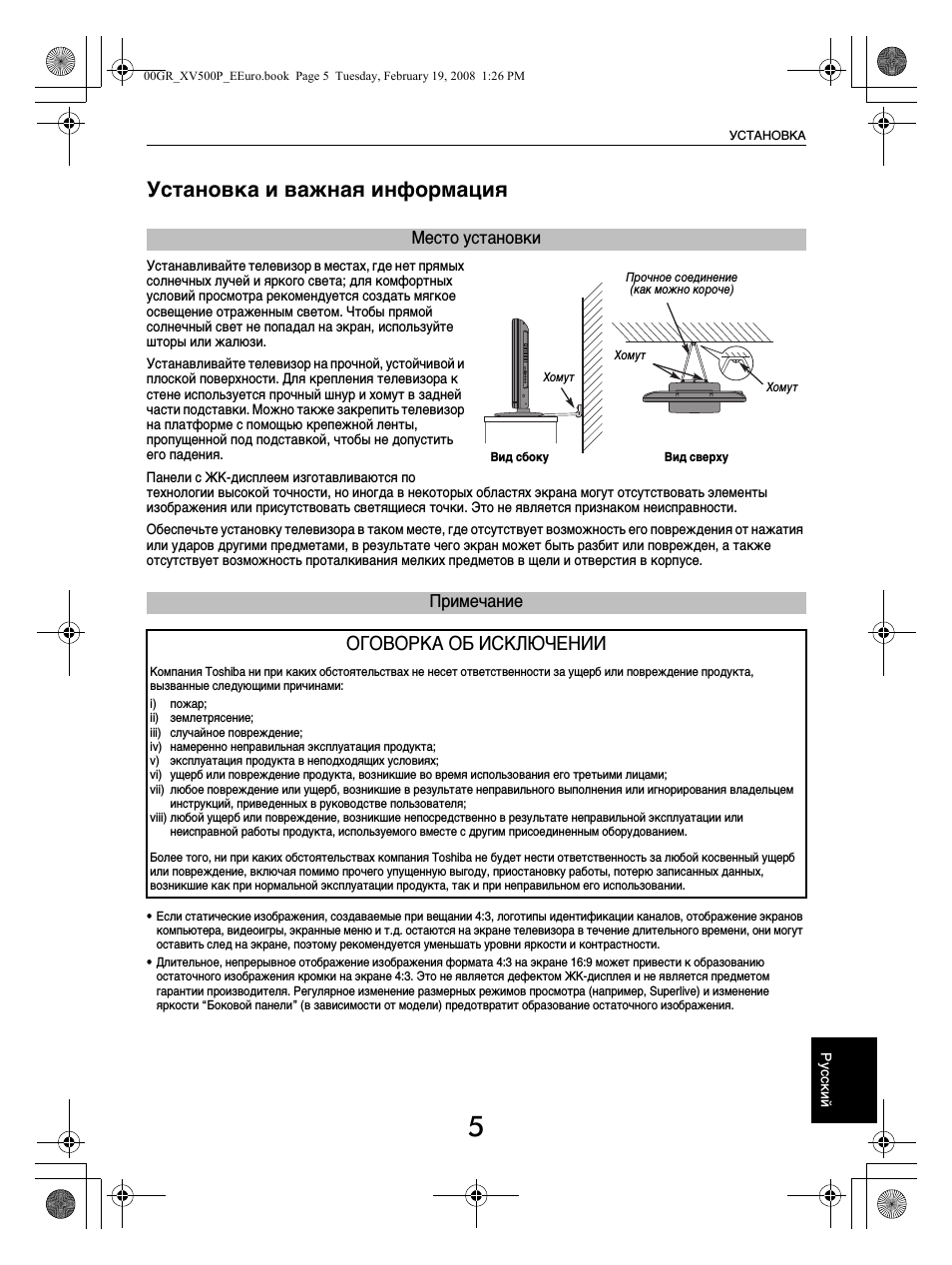

Установка и важная информация

Устанавливайте телевизор в местах, где нет прямых
солнечных лучей и яркого света; для комфортных
условий просмотра рекомендуется создать мягкое
освещение отраженным светом. Чтобы прямой
солнечный свет не попадал на экран, используйте
шторы или жалюзи.

Уcтaнавливайте тeлeвизоp нa прочной, ycтойчивой и
плоской повepxноcти. Для крепления телевизора к
стене используется прочный шнyp и xомyт в задней
части подставки. Можно также закрепить телевизор
на платформе с помощью крепежной ленты,
пропущенной под подставкой, чтобы не допустить
его падения.

Панели с ЖК-дисплеем изготавливаются по
технологии высокой точности, но иногда в некоторых областях экрана могут отсутствовать элементы
изображения или присутствовать светящиеся точки. Это не является признаком неисправности.

Обеспечьте установку телевизора в таком месте, где отсутствует возможность его повреждения от нажатия
или ударов другими предметами, в результате чего экран может быть разбит или поврежден, а также
отсутствует возможность проталкивания мелких предметов в щели и отверстия в корпусе.

• Если статические изображения, создаваемые при вещании 4:3, логотипы идентификации каналов, отображение экранов

компьютера, видеоигры, экранные меню и т.д. остаются на экране телевизора в течение длительного времени, они могут
оставить след на экране, поэтому рекомендуется уменьшать уровни яркости и контрастности.

• Длительное, непрерывное отображение изображения формата 4:3 на экране 16:9 может привести к образованию

остаточного изображения кромки на экране 4:3. Это не является дефектом ЖК-дисплея и не является предметом
гарантии производителя. Регулярное изменение размерных режимов просмотра (например, Superlive) и изменение
яркости “Боковой панели” (в зависимости от модели) предотвратит образование остаточного изображения.

Место установки

Примечание

ОГОВОРКА ОБ ИСКЛЮЧЕНИИ

Компания Toshiba ни при каких обстоятельствах не несет ответственности за ущерб или повреждение продукта,
вызванные следующими причинами:

i)

пожар;

ii) землетрясение;
iii) случайное повреждение;
iv) намеренно неправильная эксплуатация продукта;
v) эксплуатация продукта в неподходящих условиях;
vi) ущерб или повреждение продукта, возникшие во время использования его третьими лицами;
vii) любое повреждение или ущерб, возникшие в результате неправильного выполнения или игнорирования владельцем

инструкций, приведенных в руководстве пользователя;

viii) любой ущерб или повреждение, возникшие непосредственно в результате неправильной эксплуатации или

неисправной работы продукта, используемого вместе с другим присоединенным оборудованием.

Более того, ни при каких обстоятельствах компания Toshiba не будет нести ответственность за любой косвенный ущерб
или повреждение, включая помимо прочего упущенную выгоду, приостановку работы, потерю записанных данных,
возникшие как при нормальной эксплуатации продукта, так и при неправильном его использовании.

Прочное соединение

(как можно короче)

Вид сбоку

Вид сверху

Хомут

Хомут

Хомут

00GR_XV500P_EEuro.book Page 5 Tuesday, February 19, 2008 1:26 PM

6

УСТАНОВКА

Р

у

сский

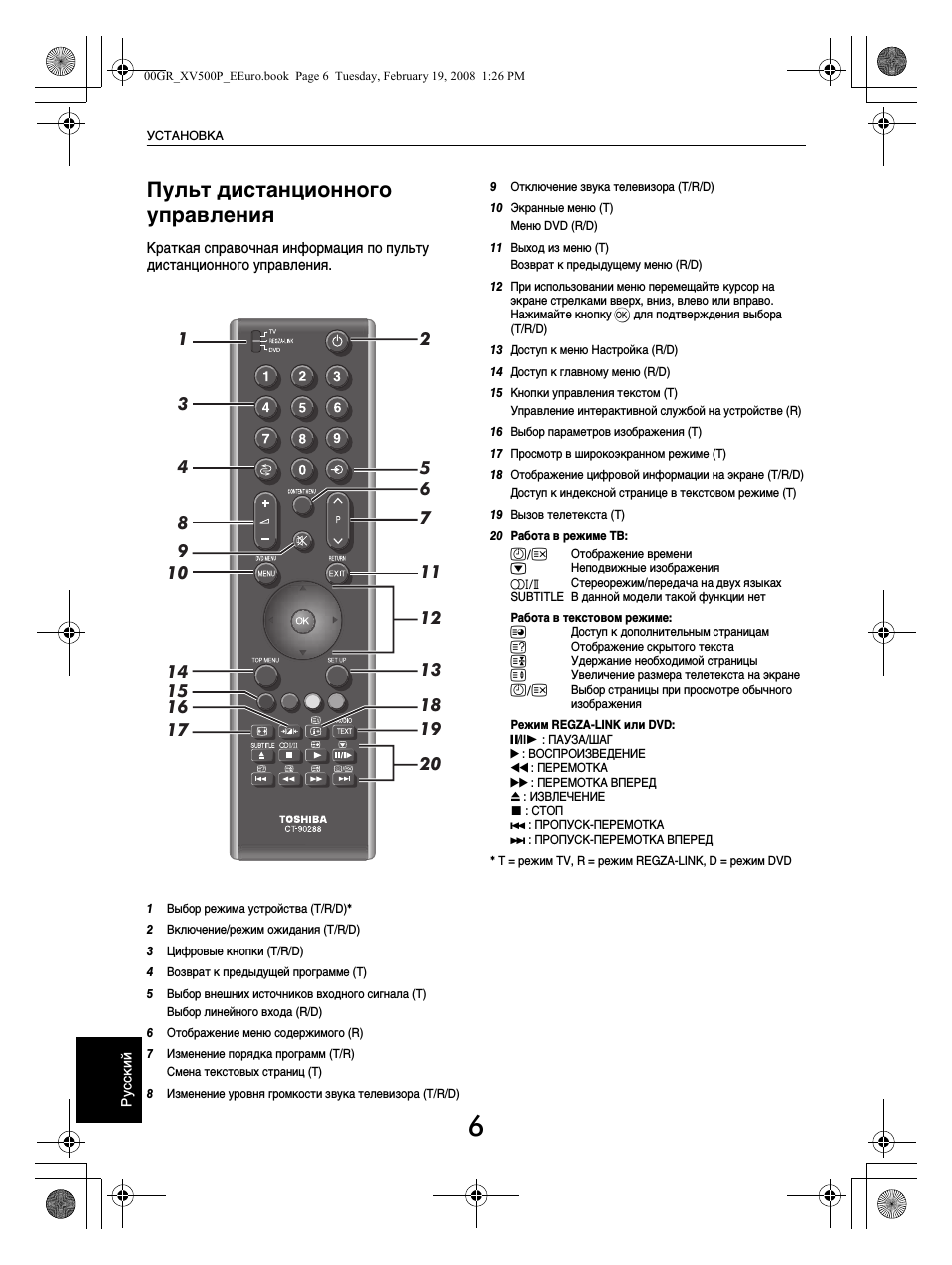

Пульт дистанционного
управления

Краткая справочная информация по пульту
дистанционного управления.

1

Выбор режима устройства (T/R/D)*

2

Включение/режим ожидания (T/R/D)

3

Цифровые кнопки (T/R/D)

4

Возврат к предыдущей программе (T)

5

Выбор внешних источников входного сигнала (T)

Выбор линейного входа (R/D)

6

Отображение меню содержимого (R)

7

Изменение порядка программ (T/R)

Смена текстовых страниц (T)

8

Изменение уровня громкости звука телевизора (T/R/D)

9

Отключение звука телевизора (T/R/D)

10 Экранные меню (T)

Меню DVD (R/D)

11 Выход из меню (T)

Возврат к предыдущему меню (R/D)

12 При использовании меню перемещайте курсор на

экране стрелками вверх, вниз, влево или вправо.
Нажимайте кнопку

Q для подтверждения выбора

(T/R/D)

13 Доступ к меню Настройка (R/D)

14 Доступ к главному меню (R/D)

15 Кнопки управления текстом (T)

Управление интерактивной службой на устройстве (R)

16 Выбор параметров изображения (T)

17 Просмотр в широкоэкранном режиме (T)

18 Отображение цифровой информации на экране (T/R/D)

Доступ к индексной странице в текстовом режиме (T)

19 Вызов телетекста (T)

20 Работа в режиме ТВ:

D

Отображение времени

r

Неподвижные изображения

s

Стереорежим/передача на двух языках

SUBTITLE В данной модели такой функции нет

Работа в текстовом режиме:
l

Доступ к дополнительным страницам

A

Отображение скрытого текста

B

Удержание необходимой страницы

C

Увеличение размера телетекста на экране

D

Выбор страницы при просмотре обычного
изображения

Режим REGZA-LINK или DVD:
W/w : ПАУЗА/ШАГ
c : ВОСПРОИЗВЕДЕНИЕ
CC : ПЕРЕМОТКА
cc : ПЕРЕМОТКА ВПЕРЕД
V : ИЗВЛЕЧЕНИЕ
v : СТОП
Z : ПРОПУСК-ПЕРЕМОТКА
z : ПРОПУСК-ПЕРЕМОТКА ВПЕРЕД

* T = режим TV, R = режим REGZA-LINK, D = режим DVD

2

6

7

11

12

13

18
19

20

5

1

3

4

15

8

9

10

14

17

16

00GR_XV500P_EEuro.book Page 6 Tuesday, February 19, 2008 1:26 PM

7

УСТАНОВКА

Ру
сс
кий

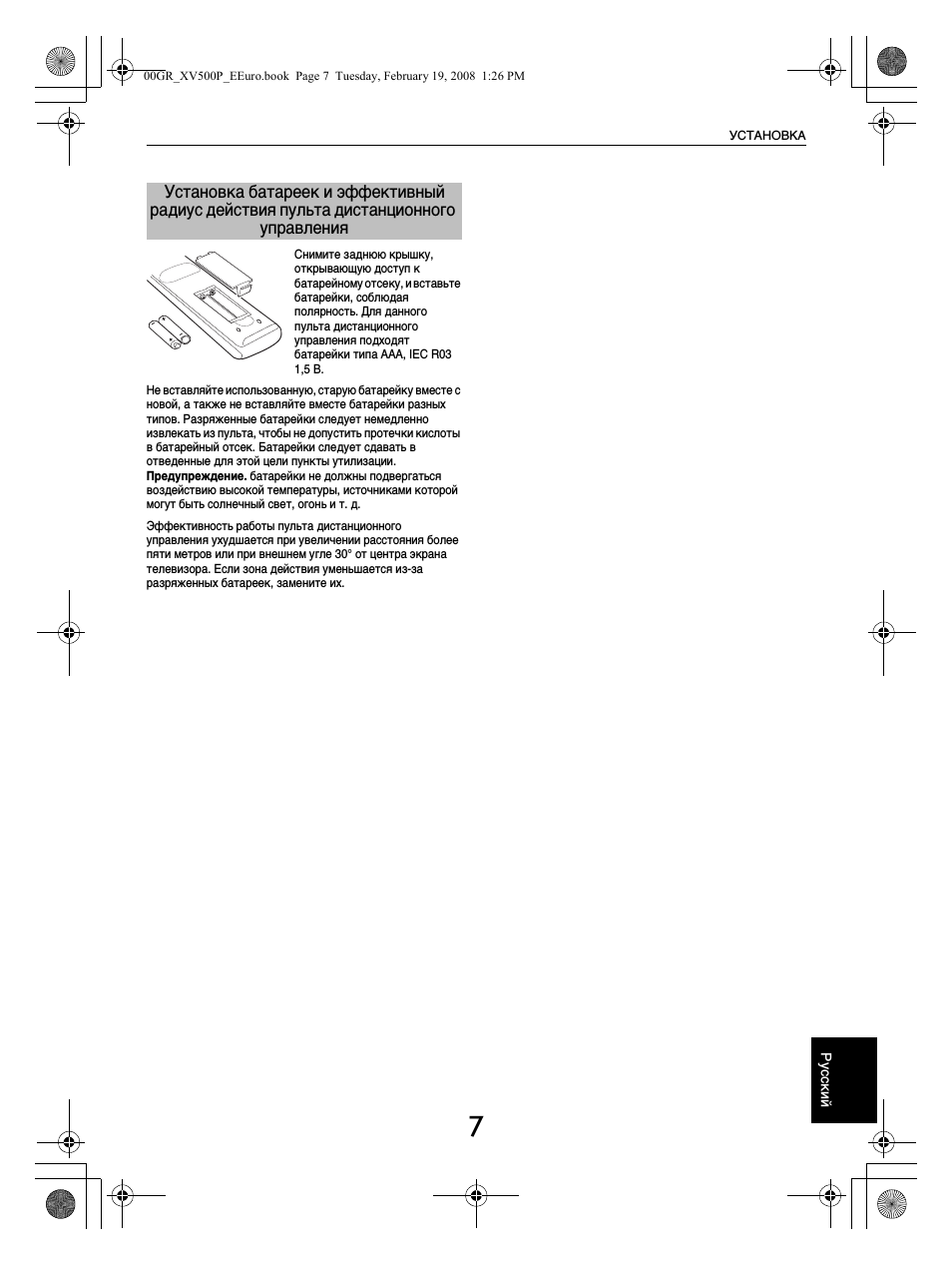

Снимите заднюю крышку,
открывающую доступ к
батарейному отсеку, и вставьте
батарейки, соблюдая
полярность. Для данного
пульта дистанционного
управления подходят
батарейки типа AAA, IEC R03
1,5 В.

Не вставляйте использованную, старую батарейку вместе с
новой, а также не вставляйте вместе батарейки разных
типов. Разряженные батарейки следует немедленно
извлекать из пульта, чтобы не допустить протечки кислоты
в батарейный отсек. Батарейки следует сдавать в
отведенные для этой цели пункты утилизации.
Предупреждение. батарейки не должны подвергаться
воздействию высокой температуры, источниками которой
могут быть солнечный свет, огонь и т. д.

Эффективность работы пульта дистанционного
управления ухудшается при увеличении расстояния более
пяти метров или при внешнем угле 30° от центра экрана
телевизора. Если зона действия уменьшается из-за
разряженных батареек, замените их.

Установка батареек и эффективный

радиус действия пульта дистанционного

управления

00GR_XV500P_EEuro.book Page 7 Tuesday, February 19, 2008 1:26 PM

8

УСТАНОВКА

Р

у

сский

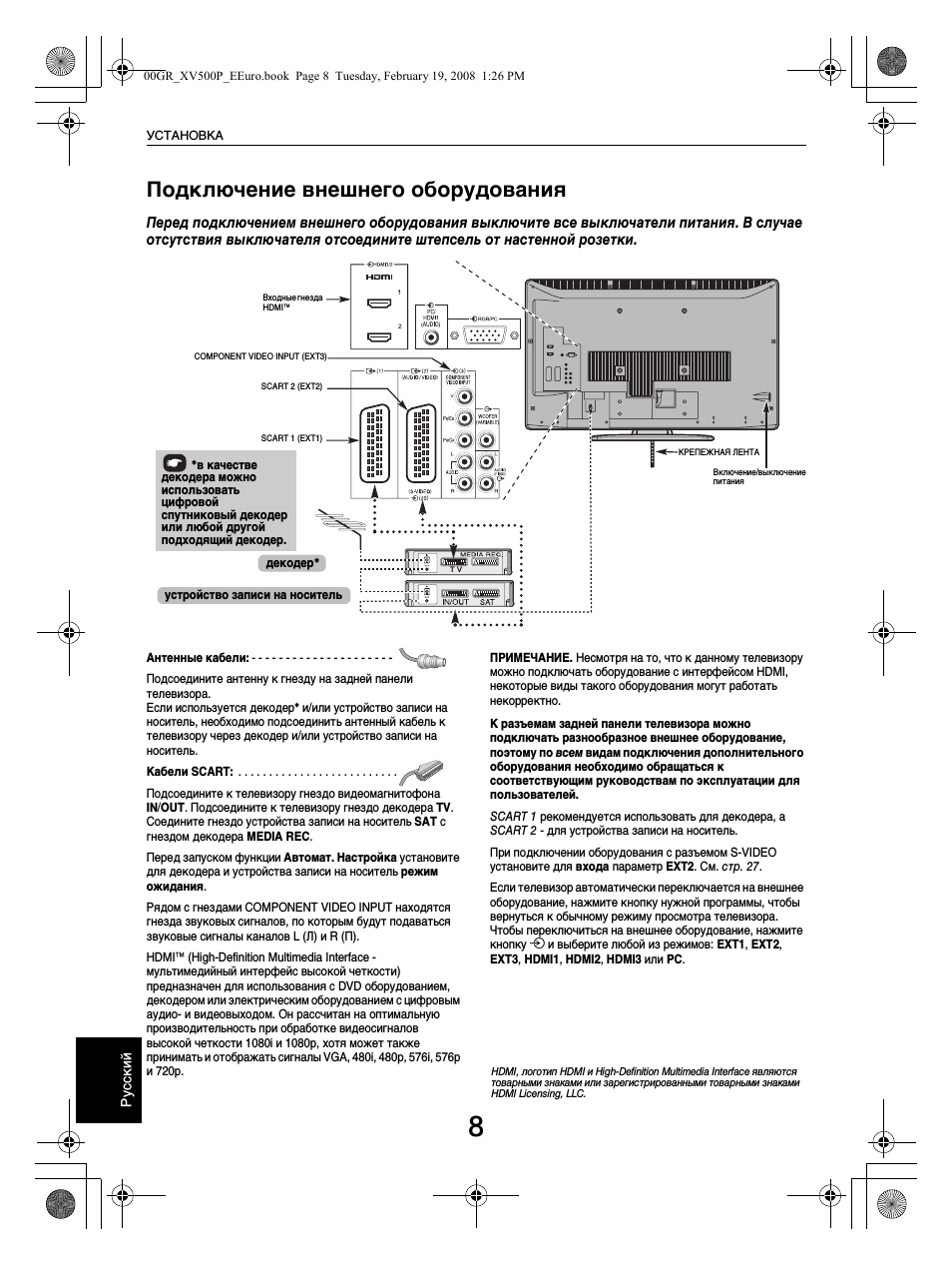

Подключение внешнего оборудования

Перед подключением внешнего оборудования выключите все выключатели питания. В случае
отсутствия выключателя отсоедините штепсель от настенной розетки.

Антенные кабели: - - - - - - - - - - - - - - - - - - - - -

Подсоедините антенну к гнезду на задней панели
телевизора.
Если используется декодер* и/или устройство записи на
носитель, необходимо подсоединить антенный кабель к
телевизору через декодер и/или устройство записи на
носитель.

Кабели SCART: . . . . . . . . . . . . . . . . . . . . . . . . . .

Подсоедините к телевизору гнездо видеомагнитофона
IN/OUT. Подсоедините к телевизору гнездо декодера TV.
Соедините гнездо устройства записи на носитель SAT с
гнездом декодера MEDIA REC.

Перед запуском функции Автомат. Настройка установите
для декодера и устройства записи на носитель режим
ожидания.

Рядом с гнездами COMPONENT VIDEO INPUT находятся
гнезда звуковых сигналов, по которым будут подаваться
звуковые сигналы каналов L (Л) и R (П).

HDMI™ (High-Definition Multimedia Interface -
мультимедийный интерфейс высокой четкости)
предназначен для использования с DVD оборудованием,
декодером или электрическим оборудованием с цифровым
аудио- и видеовыходом. Он рассчитан на оптимальную
производительность при обработке видеосигналов
высокой четкости 1080i и 1080p, хотя может также
принимать и отображать сигналы VGA, 480i, 480p, 576i, 576p
и 720p.

ПРИМЕЧАНИЕ. Несмотря на то, что к данному телевизору
можно подключать оборудование с интерфейсом HDMI,
некоторые виды такого оборудования могут работать
некорректно.

К разъемам задней панели телевизора можно
подключать разнообразное внешнее оборудование,
поэтому по всем видам подключения дополнительного
оборудования необходимо обращаться к
соответствующим руководствам по эксплуатации для
пользователей.

SCART 1 рекомендуется использовать для декодера, а
SCART 2 - для устройства записи на носитель.

При подключении оборудования с разъемом S-VIDEO
установите для входа параметр EXT2. См. стр. 27.

Если телевизор автоматически переключается на внешнее
оборудование, нажмите кнопку нужной программы, чтобы
вернуться к обычному режиму просмотра телевизора.
Чтобы переключиться на внешнее оборудование, нажмите
кнопку

o

и выберите любой из режимов: EXT1, EXT2,

EXT3, HDMI1, HDMI2, HDMI3 или PC.

T V

COMPONENT VIDEO INPUT (EXT3)

Входные гнезда
HDMI™

SCART 2 (EXT2)

КРЕПЕЖНАЯ ЛЕНТА

SCART 1 (EXT1)

декодер

*

устройство записи на носитель

*в качестве

декодера можно
использовать
цифровой
спутниковый декодер
или любой другой
подходящий декодер.

Включение/выключение
питания

HDMI, логотип HDMI и High-Definition Multimedia Interface являются
товарными знаками или зарегистрированными товарными знаками
HDMI Licensing, LLC.

00GR_XV500P_EEuro.book Page 8 Tuesday, February 19, 2008 1:26 PM

9

УСТАНОВКА

Ру
сс
кий

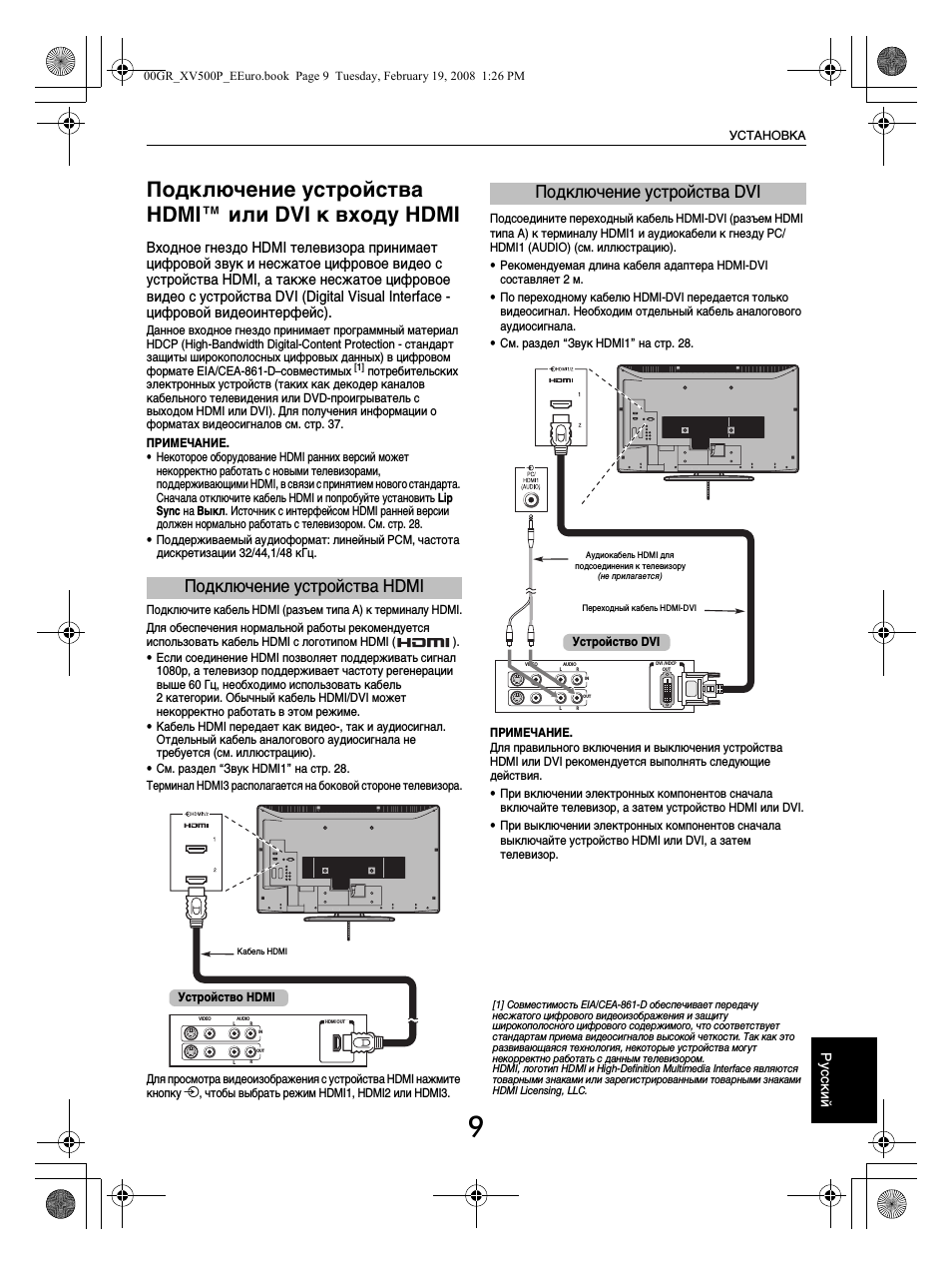

Подключение устройства
HDMI™ или DVI к входу HDMI

Входное гнездо HDMI телевизора принимает
цифровой звук и несжатое цифровое видео с
устройства HDMI, а также несжатое цифровое
видео с устройства DVI (Digital Visual Interface -
цифровой видеоинтерфейс).

Данное входное гнездо принимает программный материал
HDCP (High-Bandwidth Digital-Content Protection - стандарт
защиты широкополосных цифровых данных) в цифровом
формате EIA/CEA-861-D–совместимых

[1]

потребительских

электронных устройств (таких как декодер каналов
кабельного телевидения или DVD-проигрыватель с
выходом HDMI или DVI). Для получения информации о
форматах видеосигналов см. стр. 37.

ПРИМЕЧАНИЕ.
• Некоторое оборудование HDMI ранних версий может

некорректно работать с новыми телевизорами,
поддерживающими HDMI, в связи с принятием нового стандарта.
Сначала отключите кабель HDMI и попробуйте установить Lip
Sync

на Выкл. Источник с интерфейсом HDMI ранней версии

должен нормально работать с телевизором. См. стр. 28.

• Поддерживаемый аудиоформат: линейный PCM, частота

дискретизации 32/44,1/48 кГц.

Подключите кабель HDMI (разъем типа A) к терминалу HDMI.

Для обеспечения нормальной работы рекомендуется
использовать кабель HDMI с логотипом HDMI (

).

• Если соединение HDMI позволяет поддерживать сигнал

1080p, а телевизор поддерживает частоту регенерации
выше 60 Гц, необходимо использовать кабель
2 категории. Обычный кабель HDMI/DVI может
некорректно работать в этом режиме.

• Кабель HDMI передает как видео-, так и аудиосигнал.

Отдельный кабель аналогового аудиосигнала не
требуется (см. иллюстрацию).

• См. раздел “Звук HDMI1” на стр. 28.
Терминал HDMI3 располагается на боковой стороне телевизора.

Для просмотра видеоизображения с устройства HDMI нажмите
кнопку

o

, чтобы выбрать режим HDMI1, HDMI2 или HDMI3.

Подсоедините переходный кабель HDMI-DVI (разъем HDMI
типа A) к терминалу HDMI1 и аудиокабели к гнезду PC/
HDMI1 (AUDIO) (см. иллюстрацию).

• Рекомендуемая длина кабеля адаптера HDMI-DVI

составляет 2 м.

• По переходному кабелю HDMI-DVI передается только

видеосигнал. Необходим отдельный кабель аналогового
аудиосигнала.

• См. раздел “Звук HDMI1” на стр. 28.

ПРИМЕЧАНИЕ.
Для правильного включения и выключения устройства
HDMI или DVI рекомендуется выполнять следующие
действия.

• При включении электронных компонентов сначала

включайте телевизор, а затем устройство HDMI или DVI.

• При выключении электронных компонентов сначала

выключайте устройство HDMI или DVI, а затем
телевизор.

Подключение устройства HDMI

HDMI

OUT

VIDEO AUDIO

L

R

R

L

OUT

IN

Кабель HDMI

Устройство HDMI

Подключение устройства DVI

DVI /HDCP

OUT

VIDEO AUDIO

L

R

R

L

OUT

IN

Переходный кабель HDMI-DVI

Аудиокабель HDMI для

подсоединения к телевизору

(не прилагается)

Устройство DVI

[1] Совместимость EIA/CEA-861-D обеспечивает передачу
несжатого цифрового видеоизображения и защиту
широкополосного цифрового содержимого, что соответствует
стандартам приема видеосигналов высокой четкости. Так как это
развивающаяся технология, некоторые устройства могут
некорректно работать с данным телевизором.
HDMI, логотип HDMI и High-Definition Multimedia Interface являются
товарными знаками или зарегистрированными товарными знаками
HDMI Licensing, LLC.

00GR_XV500P_EEuro.book Page 9 Tuesday, February 19, 2008 1:26 PM

10

УСТАНОВКА

Р

у

сский

Соединение REGZA-LINK

При подключении REGZA-LINK-совместимого усилителя аудио/видео или устройства
воспроизведения основными функциями подключенных аудио/видеоустройств можно управлять с
помощью пульта дистанционного управления, прилагаемого к телевизору. Для ознакомления с
разъяснениями, относящимися к настройке и операциям, см. стр. 29–30.

Для выполнения изображенных выше подключений
потребуется три кабеля HDMI (см. стр. 9).

ПРИМЕЧАНИЕ.
• В случае подключения нескольких устройств функция

REGZA-LINK может работать некорректно.

• Для обеспечения нормальной работы рекомендуется

использовать кабели HDMI с логотипом HDMI
(

).

• Терминал HDMI3 располагается на боковой стороне

телевизора.

Перед тем как приступить к управлению устройствами:

• После выполнения всех изображенных выше

подключений настройте меню REGZA-LINK по своему
усмотрению (см. стр. 29).

• Подключенные устройства также должны быть

настроены. Подробную информацию см. в руководстве по
эксплуатации для каждого устройства.

• В соответствии с требованиями стандарта HDMI для

функции REGZA-LINK используется технология CEC.

• Эта функция ограничивается моделями,

поддерживающими технологию REGZA-LINK компании
Toshiba. Однако компания Toshiba не несет
ответственности за такие операции. Для получения
подробной информации о совместимости см. конкретные
инструкции по эксплуатации.

VIDEO

AUDIO

L

R

R

L

OUT

IN

HDMI

OUT

HDMI

IN

HDMI

OUT

VIDEO

AUDIO

L

R

R

L

OUT

IN

HDMI

OUT

VIDEO

AUDIO

L

R

R

L

OUT

IN

Усилитель аудио/видео

Устройство воспроизведения

Устройство воспроизведения

00GR_XV500P_EEuro.book Page 10 Tuesday, February 19, 2008 1:26 PM

11

УСТАНОВКА

Ру
сс
кий

Подключение компьютера

С помощью соединения RGB/PC или HDMI на
телевизоре можно отображать дисплей
компьютера и прослушивать звук через
громкоговорители телевизора.

При подключении ПК к терминалу RGB/PC на телевизоре
используйте аналоговый компьютерный кабель RGB
(15-контактный) и аудиокабель для ПК, подключаемый к
гнездам PC/HDMI1 (AUDIO). В меню AV-соединение,
входящем в меню НАСТРОЙКА, выберите среди
параметров Звук PC/HDMI1 значение PC.

Для использования ПК задайте на нем выходное
разрешение для монитора до подключения компьютера к
телевизору. Для получения информации о форматах
видеосигналов см. стр. 36.

Для отображения оптимального изображения
воспользуйтесь функцией настройки ПК (см. стр. 26).

ПРИМЕЧАНИЕ.
• Терминалы ввода аудиосигналов с ПК на телевизоре

используются совместно с терминалами ввода
аналоговых аудиосигналов HDMI1 (см. стр. 28).

• Некоторые модели ПК невозможно подключить к

данному телевизору.

• Для компьютеров с совместимым 15-контактным

терминалом mini D-sub переходник не требуется.

• В зависимости от диска DVD и характеристик ПК, на

котором воспроизводится содержимое DVD-Video,
некоторые эпизоды могут быть пропущены или будет
невозможна пауза во время просмотра эпизодов под
разными углами.

• По краям экрана могут появиться полосы, или некоторые

части изображения станут невидны. Это не является
неисправностью, а вызвано изменением масштаба
изображения в соответствии с настройками.

• При выборе режима ввода с ПК некоторые функции

телевизора будут недоступны, например Ручная
установка

в меню НАСТРОЙКА, Цвет, Тон, DNR и

Уровень черного/белого в меню Уст. изобр..

• При подключении определенной модели PC с редким

сигналом этот сигнал может быть распознан
некорректно.

При подключении ПК к терминалу HDMI на телевизоре
используйте переходной кабель HDMI-DVI и кабель
аналогового аудиосигнала.

Если ПК подключается к терминалу HDMI, используйте
кабель HDMI (разъем типа A). Отдельный кабель
аналогового сигнала не требуется (см. стр. 9).

Для получения информации о форматах видеосигналов см.
стр. 37.

ПРИМЕЧАНИЕ.
• Края изображений могут быть скрыты.

• При подключении определенной модели ПК с редким

сигналом этот сигнал может быть распознан
некорректно.

Подключение ПК к терминалу RGB/PC

задняя панель телевизора

Компьютер

Аудиокабель для
подсоединения ПК
к телевизору (не
прилагается)

Переходник-
преобразователь,
если требуется (не
прилагается)

15-контактный
разъем Mini D-sub

Кабель RGB PC
(не прилагается)

Подключение ПК к терминалу HDMI

задняя панель телевизора

Компьютер

Аудиокабель
для
подсоединения
ПК к
телевизору (не
прилагается)

Переходной
кабель HDMI-DVI

00GR_XV500P_EEuro.book Page 11 Tuesday, February 19, 2008 1:26 PM
