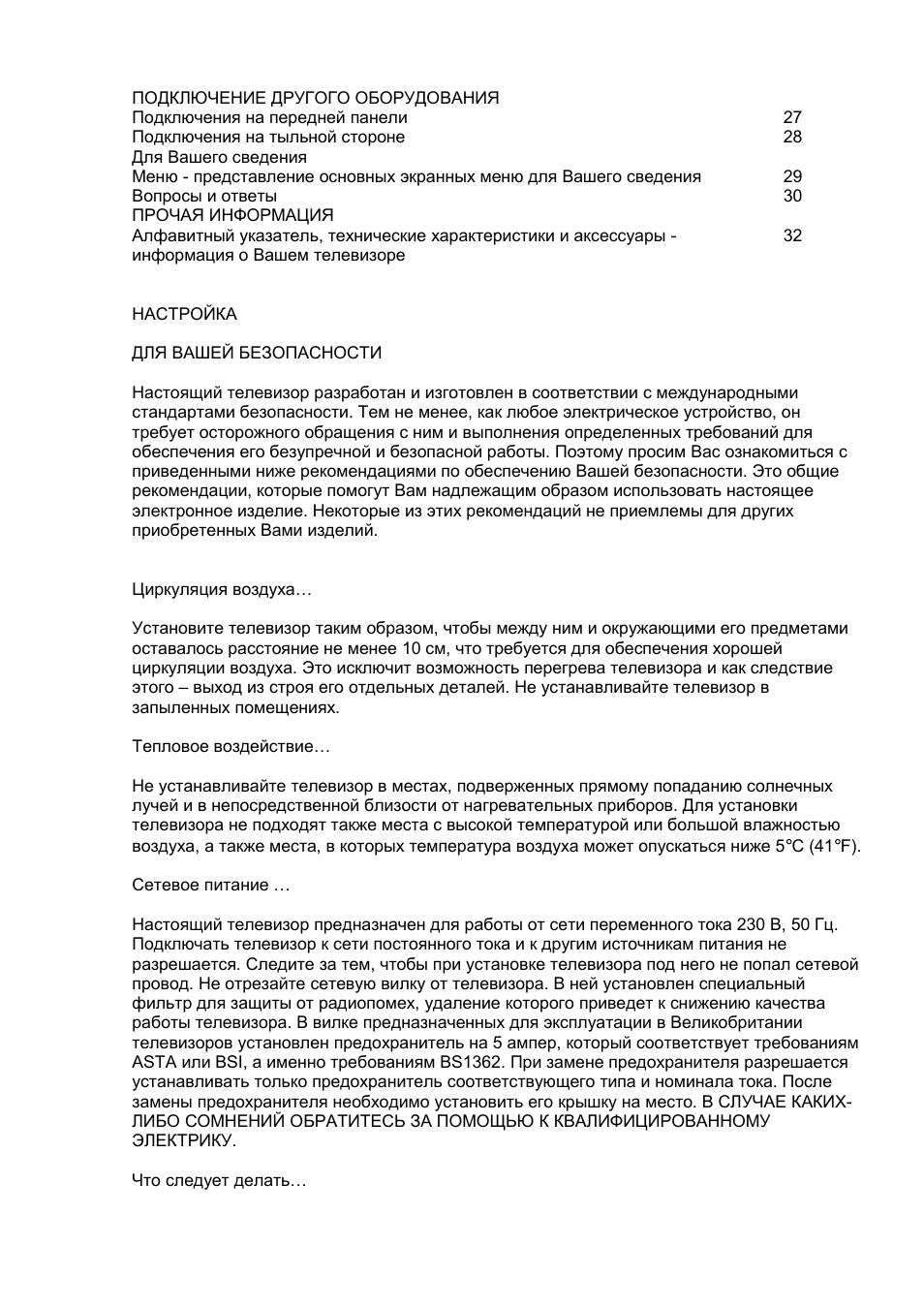

ПОДКЛЮЧЕНИЕ ДРУГОГО ОБОРУДОВАНИЯ Подключения на передней панели
27
Подключения на тыльной стороне
28
Для Вашего сведения Меню - представление основных экранных меню для Вашего сведения
29
Вопросы и ответы
30
ПРОЧАЯ ИНФОРМАЦИЯ Алфавитный указатель, технические характеристики и аксессуары - информация о Вашем телевизоре
32
НАСТРОЙКА
ДЛЯ ВАШЕЙ БЕЗОПАСНОСТИ
Настоящий телевизор разработан и изготовлен в соответствии с международными стандартами безопасности. Тем не менее, как любое электрическое устройство, он требует осторожного обращения с ним и выполнения определенных требований для обеспечения его безупречной и безопасной работы. Поэтому просим Вас ознакомиться с приведенными ниже рекомендациями по обеспечению Вашей безопасности. Это общие рекомендации, которые помогут Вам надлежащим образом использовать настоящее электронное изделие. Некоторые из этих рекомендаций не приемлемы для других приобретенных Вами изделий.
Циркуляция воздуха…
Установите телевизор таким образом, чтобы между ним и окружающими его предметами оставалось расстояние не менее 10 см, что требуется для обеспечения хорошей циркуляции воздуха. Это исключит возможность перегрева телевизора и как следствие этого – выход из строя его отдельных деталей. Не устанавливайте телевизор в запыленных помещениях.
Тепловое воздействие…
Не устанавливайте телевизор в местах, подверженных прямому попаданию солнечных лучей и в непосредственной близости от нагревательных приборов. Для установки телевизора не подходят также места с высокой температурой или большой влажностью воздуха, а также места, в которых температура воздуха может опускаться ниже 5
°
С (41
°
F).
Сетевое питание …
Настоящий телевизор предназначен для работы от сети переменного тока 230 В, 50 Гц. Подключать телевизор к сети постоянного тока и к другим источникам питания не разрешается. Следите за тем, чтобы при установке телевизора под него не попал сетевой провод. Не отрезайте сетевую вилку от телевизора. В ней установлен специальный фильтр для защиты от радиопомех, удаление которого приведет к снижению качества работы телевизора. В вилке предназначенных для эксплуатации в Великобритании телевизоров установлен предохранитель на 5 ампер, который соответствует требованиям ASTA или BSI, а именно требованиям BS1362. При замене предохранителя разрешается устанавливать только предохранитель соответствующего типа и номинала тока. После замены предохранителя необходимо установить его крышку на место. В СЛУЧАЕ КАКИХ- ЛИБО СОМНЕНИЙ ОБРАТИТЕСЬ ЗА ПОМОЩЬЮ К КВАЛИФИЦИРОВАННОМУ ЭЛЕКТРИКУ.
Что следует делать…
Перед тем как включить телевизор, обязательно изучите эту ин...

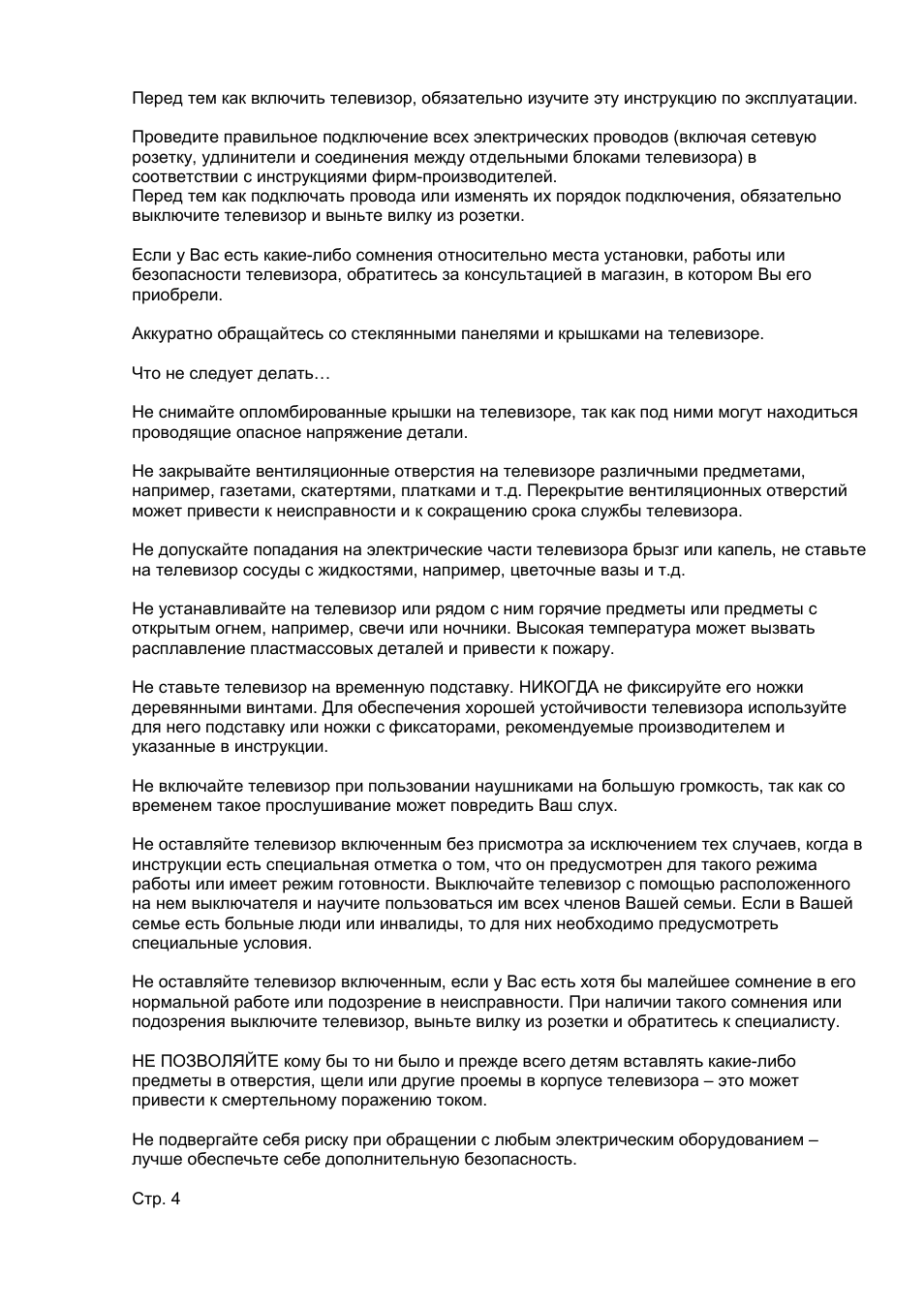

Перед тем как включить телевизор, обязательно изучите эту инструкцию по эксплуатации.
Проведите правильное подключение всех электрических проводов (включая сетевую розетку, удлинители и соединения между отдельными блоками телевизора) в соответствии с инструкциями фирм-производителей. Перед тем как подключать провода или изменять их порядок подключения, обязательно выключите телевизор и выньте вилку из розетки.
Если у Вас есть какие-либо сомнения относительно места установки, работы или безопасности телевизора, обратитесь за консультацией в магазин, в котором Вы его приобрели.
Аккуратно обращайтесь со стеклянными панелями и крышками на телевизоре.
Что не следует делать…
Не снимайте опломбированные крышки на телевизоре, так как под ними могут находиться проводящие опасное напряжение детали.
Не закрывайте вентиляционные отверстия на телевизоре различными предметами, например, газетами, скатертями, платками и т.д. Перекрытие вентиляционных отверстий может привести к неисправности и к сокращению срока службы телевизора.
Не допускайте попадания на электрические части телевизора брызг или капель, не ставьте на телевизор сосуды с жидкостями, например, цветочные вазы и т.д.
Не устанавливайте на телевизор или рядом с ним горячие предметы или предметы с открытым огнем, например, свечи или ночники. Высокая температура может вызвать расплавление пластмассовых деталей и привести к пожару.
Не ставьте телевизор на временную подставку. НИКОГДА не фиксируйте его ножки деревянными винтами. Для обеспечения хорошей устойчивости телевизора используйте для него подставку или ножки с фиксаторами, рекомендуемые производителем и указанные в инструкции.
Не включайте телевизор при пользовании наушниками на большую громкость, так как со временем такое прослушивание может повредить Ваш слух.
Не оставляйте телевизор включенным без присмотра за исключением тех случаев, когда в инструкции есть специальная отметка о том, что он предусмотрен для такого режима работы или имеет режим готовности. Выключайте телевизор с помощью расположенного на нем выключателя и научите пользоваться им всех членов Вашей семьи. Если в Вашей семье есть больные люди или инвалиды, то для них необходимо предусмотреть специальные условия.
Не оставляйте телевизор включенным, если у Вас есть хотя бы малейшее сомнение в его нормальной работе или подозрение в неисправности. При наличии такого сомнения или подозрения выключите телевизор, выньте вилку из розетки и обратитесь к специалисту.
НЕ ПОЗВОЛЯЙТЕ кому бы то ни было и прежде всего детям вставлять какие-либо предметы в отверстия, щели или другие проемы в корпусе телевизора – это может привести к смертельному поражению током.
Не подвергайте себя риску при обращении с любым электрическим оборудованием – лучше обеспечьте себе дополнительную безопасность.
Стр. 4

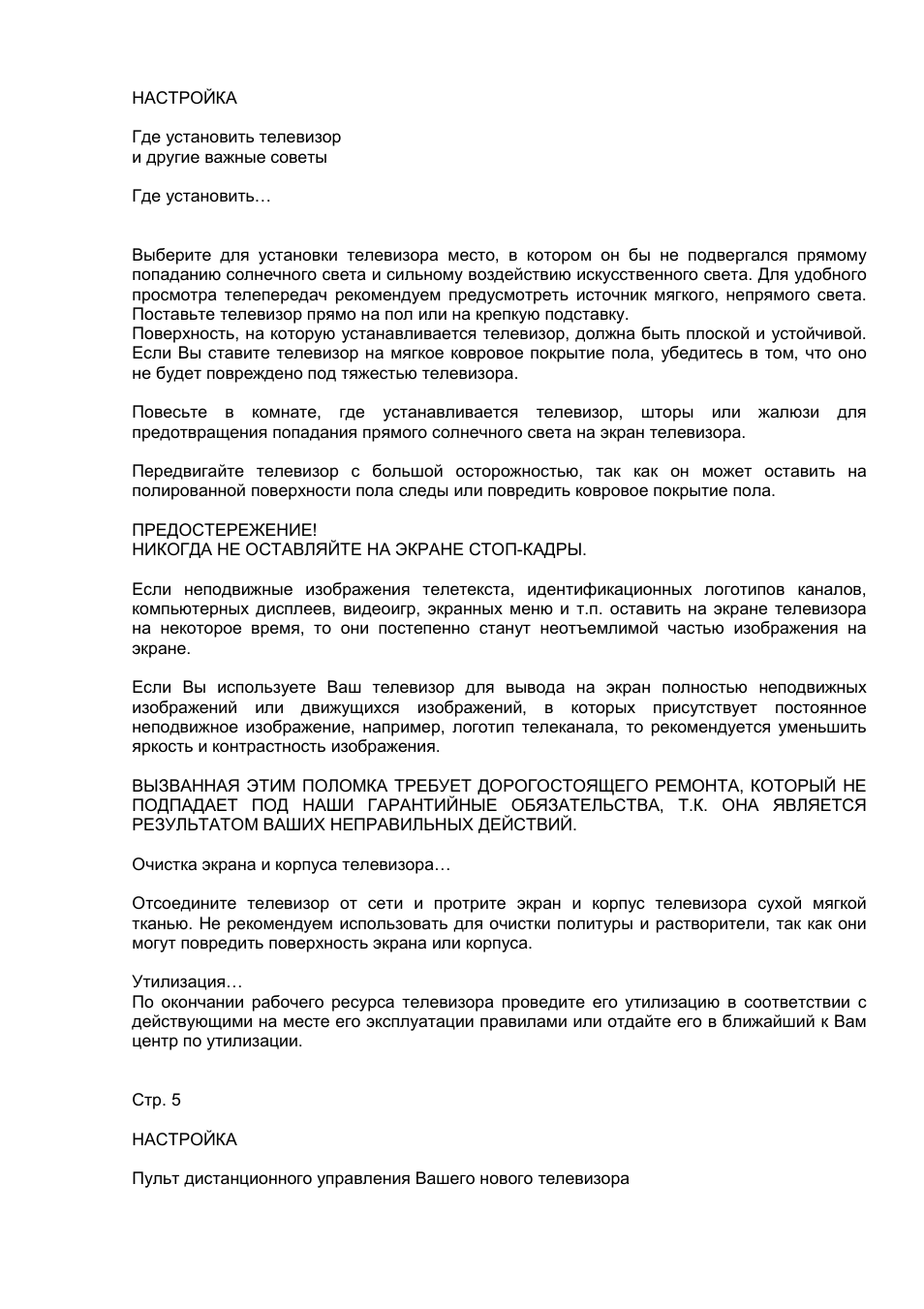

НАСТРОЙКА Где установить телевизори другие важные советы Где...
Выберите для установки телевизора место, в котором он бы не подвергался прямому попаданию солнечного света и сильному воздействию искусственного света. Для удобного просмотра телепередач рекомендуем предусмотреть источник мягкого, непрямого света. Поставьте телевизор прямо на пол или на крепкую подставку. Поверхность, на которую устанавливается телевизор, должна быть плоской и устойчивой. Если Вы ставите телевизор на мягкое ковровое покрытие пола, убедитесь в том, что оно не будет повреждено под тяжестью телевизора.
Повесьте в комнате, где устанавливается телевизор, шторы или жалюзи для предотвращения попадания прямого солнечного света на экран телевизора.
Передвигайте телевизор с большой осторожностью, так как он может оставить на полированной поверхности пола следы или повредить ковровое покрытие пола.
ПРЕДОСТЕРЕЖЕНИЕ! НИКОГДА НЕ ОСТАВЛЯЙТЕ НА ЭКРАНЕ СТОП-КАДРЫ.
Если неподвижные изображения телетекста, идентификационных логотипов каналов, компьютерных дисплеев, видеоигр, экранных меню и т.п. оставить на экране телевизора на некоторое время, то они постепенно станут неотъемлимой частью изображения на экране.
Если Вы используете Ваш телевизор для вывода на экран полностью неподвижных изображений или движущихся изображений, в которых присутствует постоянное неподвижное изображение, например, логотип телеканала, то рекомендуется уменьшить яркость и контрастность изображения.
ВЫЗВАННАЯ ЭТИМ ПОЛОМКА ТРЕБУЕТ ДОРОГОСТОЯЩЕГО РЕМОНТА, КОТОРЫЙ НЕ ПОДПАДАЕТ ПОД НАШИ ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА, Т.К. ОНА ЯВЛЯЕТСЯ РЕЗУЛЬТАТОМ ВАШИХ НЕПРАВИЛЬНЫХ ДЕЙСТВИЙ.
Очистка экрана и корпуса телевизора…
Отсоедините телевизор от сети и протрите экран и корпус телевизора сухой мягкой тканью. Не рекомендуем использовать для очистки политуры и растворители, так как они могут повредить поверхность экрана или корпуса.
Утилизация… По окончании рабочего ресурса телевизора проведите его утилизацию в соответствии с действующими на месте его эксплуатации правилами или отдайте его в ближайший к Вам центр по утилизации.
Стр. 5
НАСТРОЙКА
Пульт дистанционного управления Вашего нового телевизора

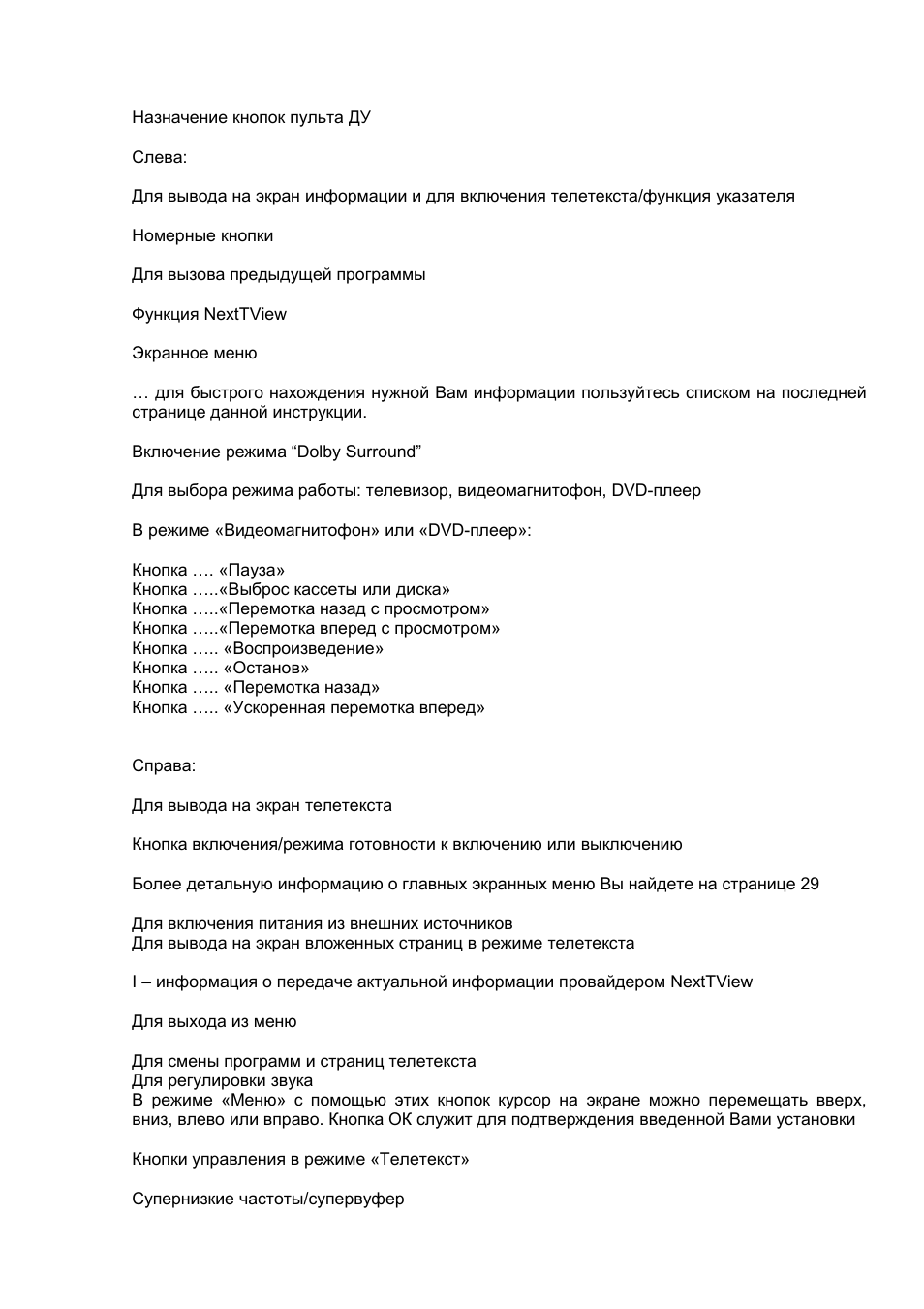

Назначение кнопок пульта ДУ Слева: Для вывода на экран инфор...
Для вывода на экран информации и для включения телетекста/функция указателя
Номерные кнопки
Для вызова предыдущей программы
Функция NextTView
Экранное меню
… для быстрого нахождения нужной Вам информации пользуйтесь списком на последней странице данной инструкции.
Включение режима “Dolby Surround”
Для выбора режима работы: телевизор, видеомагнитофон, DVD-плеер
В режиме «Видеомагнитофон» или «DVD-плеер»:
Кнопка …. «Пауза» Кнопка …..«Выброс кассеты или диска» Кнопка …..«Перемотка назад с просмотром» Кнопка …..«Перемотка вперед с просмотром» Кнопка ….. «Воспроизведение» Кнопка ….. «Останов» Кнопка ….. «Перемотка назад» Кнопка ….. «Ускоренная перемотка вперед»
Справа:
Для вывода на экран телетекста
Кнопка включения/режима готовности к включению или выключению
Более детальную информацию о главных экранных меню Вы найдете на странице 29
Для включения питания из внешних источников Для вывода на экран вложенных страниц в режиме телетекста
I – информация о передаче актуальной информации провайдером NextTView
Для выхода из меню
Для смены программ и страниц телетекста Для регулировки звука В режиме «Меню» с помощью этих кнопок курсор на экране можно перемещать вверх, вниз, влево или вправо. Кнопка ОК служит для подтверждения введенной Вами установки

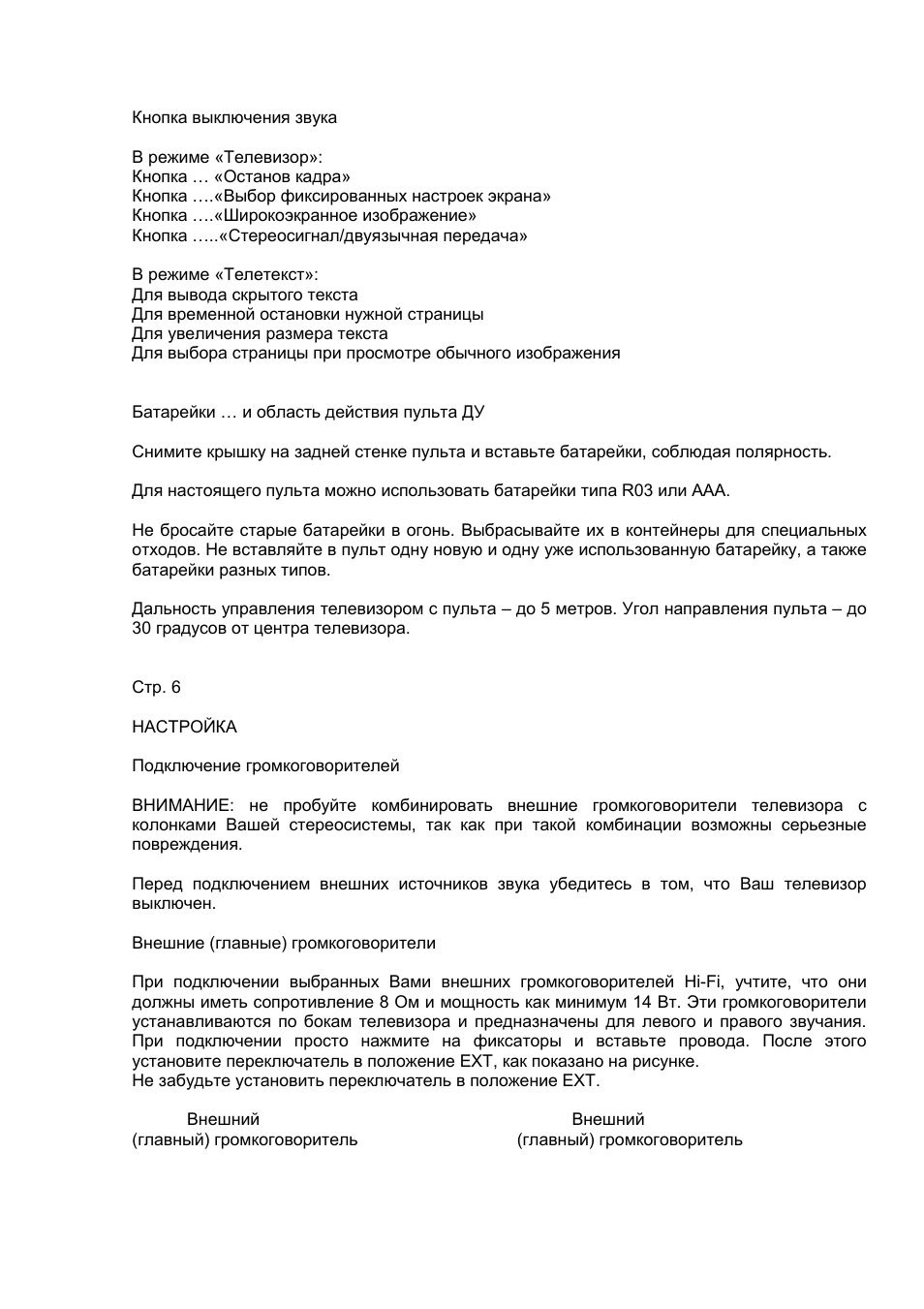

В режиме «Телевизор»: Кнопка … «Останов кадра» Кнопка ….«Выбор фиксированных настроек экрана» Кнопка ….«Широкоэкранное изображение» Кнопка …..«Стереосигнал/двуязычная передача»
В режиме «Телетекст»: Для вывода скрытого текста Для временной остановки нужной страницы Для увеличения размера текста Для выбора страницы при просмотре обычного изображения
Батарейки … и область действия пульта ДУ
Снимите крышку на задней стенке пульта и вставьте батарейки, соблюдая полярность.
Для настоящего пульта можно использовать батарейки типа R03 или ААА.
Не бросайте старые батарейки в огонь. Выбрасывайте их в контейнеры для специальных отходов. Не вставляйте в пульт одну новую и одну уже использованную батарейку, а также батарейки разных типов.
Дальность управления телевизором с пульта – до 5 метров. Угол направления пульта – до 30 градусов от центра телевизора.
Стр. 6
НАСТРОЙКА
Подключение громкоговорителей
ВНИМАНИЕ: не пробуйте комбинировать внешние громкоговорители телевизора с колонками Вашей стереосистемы, так как при такой комбинации возможны серьезные повреждения.
Перед подключением внешних источников звука убедитесь в том, что Ваш телевизор выключен.
Внешние (главные) громкоговорители
При подключении выбранных Вами внешних громкоговорителей Hi-Fi, учтите, что они должны иметь сопротивление 8 Ом и мощность как минимум 14 Вт. Эти громкоговорители устанавливаются по бокам телевизора и предназначены для левого и правого звучания. При подключении просто нажмите на фиксаторы и вставьте провода. После этого установите переключатель в положение EXT, как показано на рисунке. Не забудьте установить переключатель в положение EXT.
Внешний
Внешний
(главный) громкоговоритель
(главный) громкоговоритель

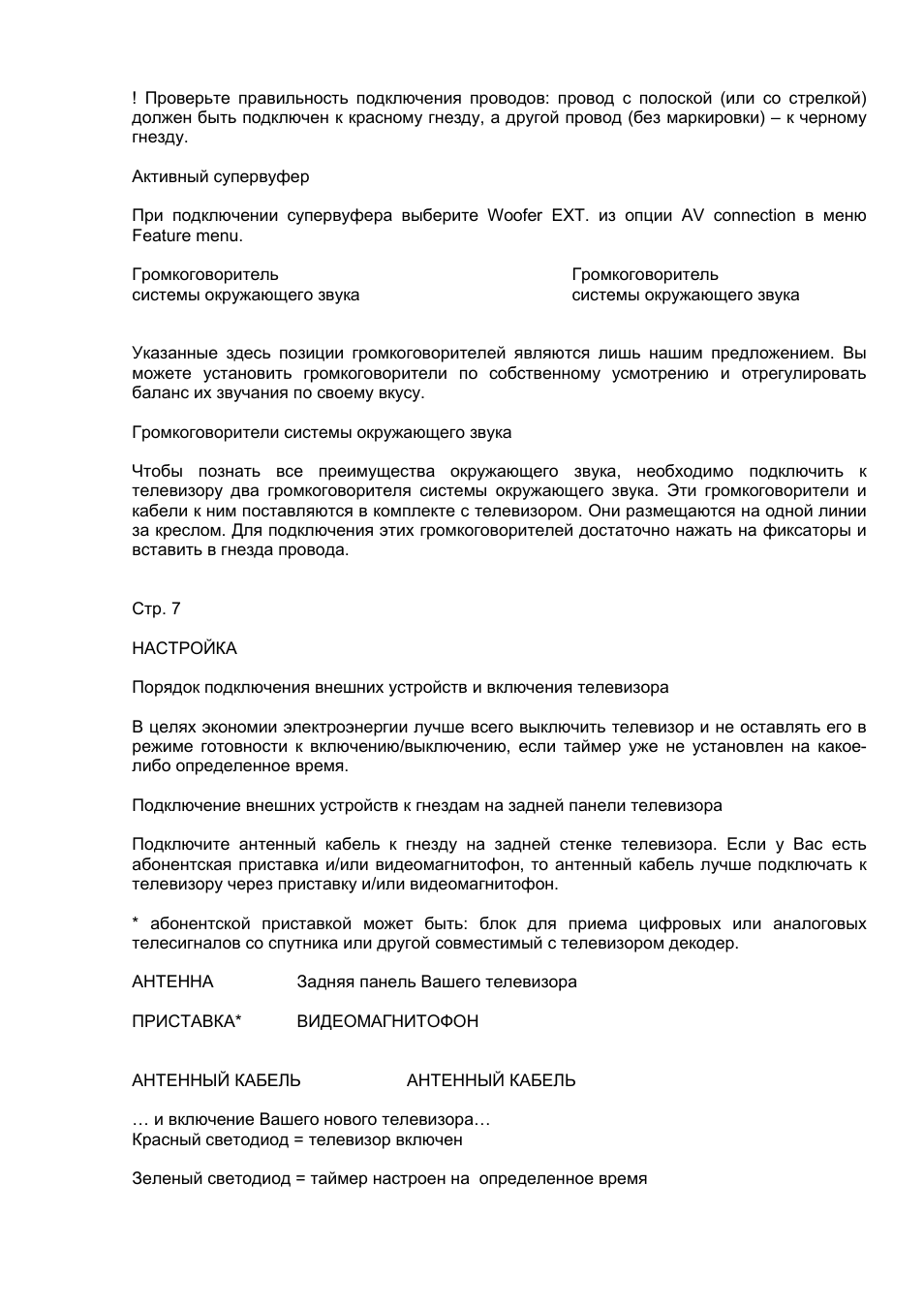

Проверьте правильность подключения проводов: провод с полос...
! Проверьте правильность подключения проводов: провод с полоской (или со стрелкой) должен быть подключен к красному гнезду, а другой провод (без маркировки) – к черному гнезду.
Активный супервуфер
При подключении супервуфера выберите Woofer EXT. из опции AV connection в меню Feature menu.
Громкоговоритель
Громкоговоритель
системы окружающего звука
системы окружающего звука
Указанные здесь позиции громкоговорителей являются лишь нашим предложением. Вы можете установить громкоговорители по собственному усмотрению и отрегулировать баланс их звучания по своему вкусу.
Громкоговорители системы окружающего звука
Чтобы познать все преимущества окружающего звука, необходимо подключить к телевизору два громкоговорителя системы окружающего звука. Эти громкоговорители и кабели к ним поставляются в комплекте с телевизором. Они размещаются на одной линии за креслом. Для подключения этих громкоговорителей достаточно нажать на фиксаторы и вставить в гнезда провода.
Стр. 7
НАСТРОЙКА
Порядок подключения внешних устройств и включения телевизора
В целях экономии электроэнергии лучше всего выключить телевизор и не оставлять его в режиме готовности к включению/выключению, если таймер уже не установлен на какое- либо определенное время.
Подключение внешних устройств к гнездам на задней панели телевизора
Подключите антенный кабель к гнезду на задней стенке телевизора. Если у Вас есть абонентская приставка и/или видеомагнитофон, то антенный кабель лучше подключать к телевизору через приставку и/или видеомагнитофон.
* абонентской приставкой может быть: блок для приема цифровых или аналоговых телесигналов со спутника или другой совместимый с телевизором декодер.
АНТЕННА
Задняя панель Вашего телевизора
ПРИСТАВКА*
ВИДЕОМАГНИТОФОН
АНТЕННЫЙ КАБЕЛЬ
АНТЕННЫЙ КАБЕЛЬ
… и включение Вашего нового телевизора… Красный светодиод = телевизор включен
Зеленый светодиод = таймер настроен на определенное время

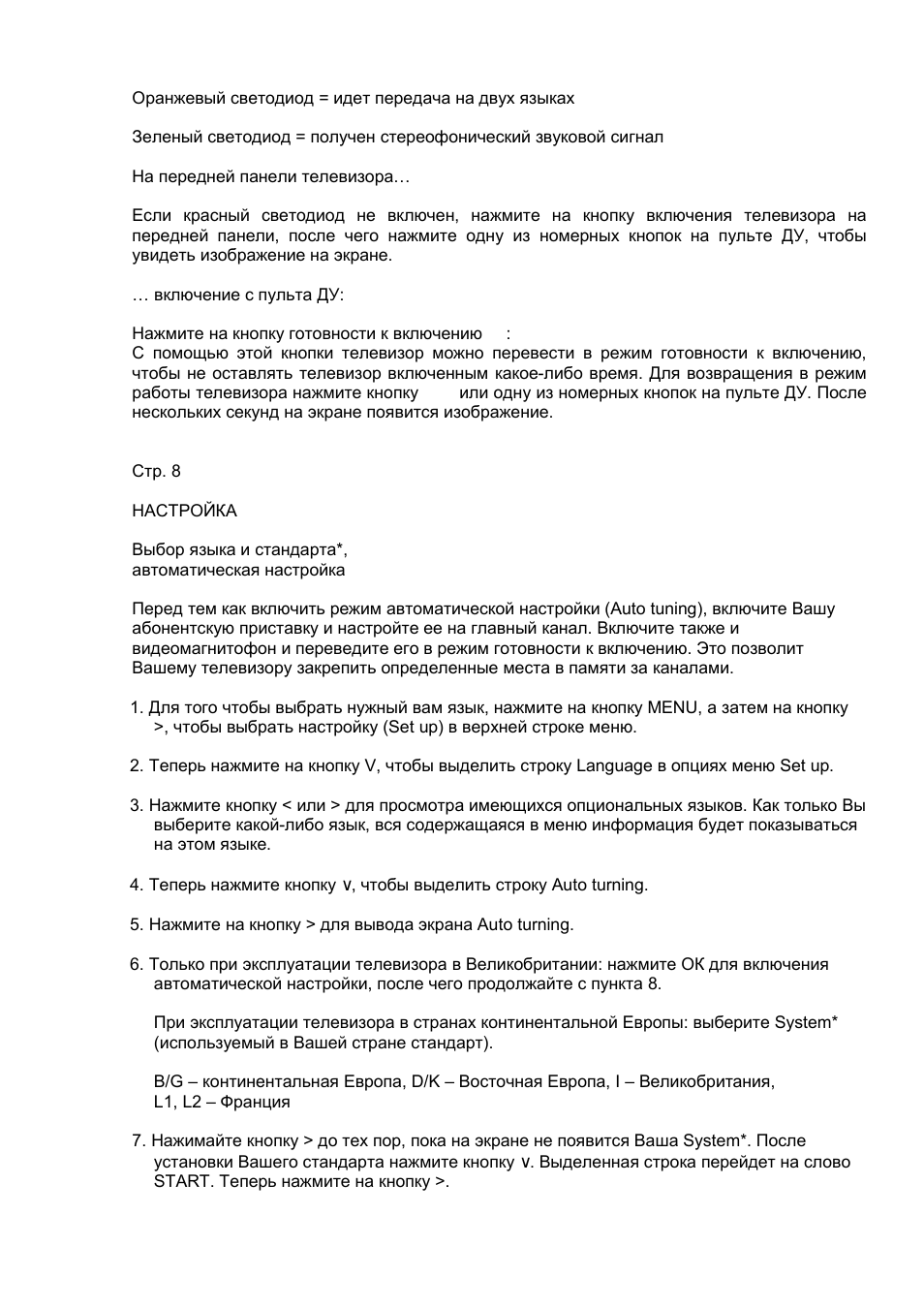

Если красный светодиод не включен, нажмите на кнопку включения телевизора на передней панели, после чего нажмите одну из номерных кнопок на пульте ДУ, чтобы увидеть изображение на экране.
… включение с пульта ДУ:
Нажмите на кнопку готовности к включению : С помощью этой кнопки телевизор можно перевести в режим готовности к включению, чтобы не оставлять телевизор включенным какое-либо время. Для возвращения в режим работы телевизора нажмите кнопку или одну из номерных кнопок на пульте ДУ. После нескольких секунд на экране появится изображение.
Стр. 8
НАСТРОЙКА
Выбор языка и стандарта*, автоматическая настройка
Перед тем как включить режим автоматической настройки (Auto tuning), включите Вашу абонентскую приставку и настройте ее на главный канал. Включите также и видеомагнитофон и переведите его в режим готовности к включению. Это позволит Вашему телевизору закрепить определенные места в памяти за каналами.
1. Для того чтобы выбрать нужный вам язык, нажмите на кнопку MENU, а затем на кнопку
>, чтобы выбрать настройку (Set up) в верхней строке меню.
2. Теперь нажмите на кнопку V, чтобы выделить строку Language в опциях меню Set up.
3. Нажмите кнопку < или > для просмотра имеющихся опциональных языков. Как только Вы
выберите какой-либо язык, вся содержащаяся в меню информация будет показываться на этом языке.
4. Теперь нажмите кнопку
∨
, чтобы выделить строку Auto turning.
5. Нажмите на кнопку > для вывода экрана Auto turning.
6. Только при эксплуатации телевизора в Великобритании: нажмите ОК для включения
автоматической настройки, после чего продолжайте с пункта 8.
При эксплуатации телевизора в странах континентальной Европы: выберите System* (используемый в Вашей стране стандарт).
B/G – континентальная Европа, D/K – Восточная Европа, I – Великобритания, L1, L2 – Франция
7. Нажимайте кнопку > до тех пор, пока на экране не появится Ваша System*. После
установки Вашего стандарта нажмите кнопку
∨
. Выделенная строка перейдет на слово
START. Теперь нажмите на кнопку >.
. Включается режим поиска всех имеющихся телевизионных станц...

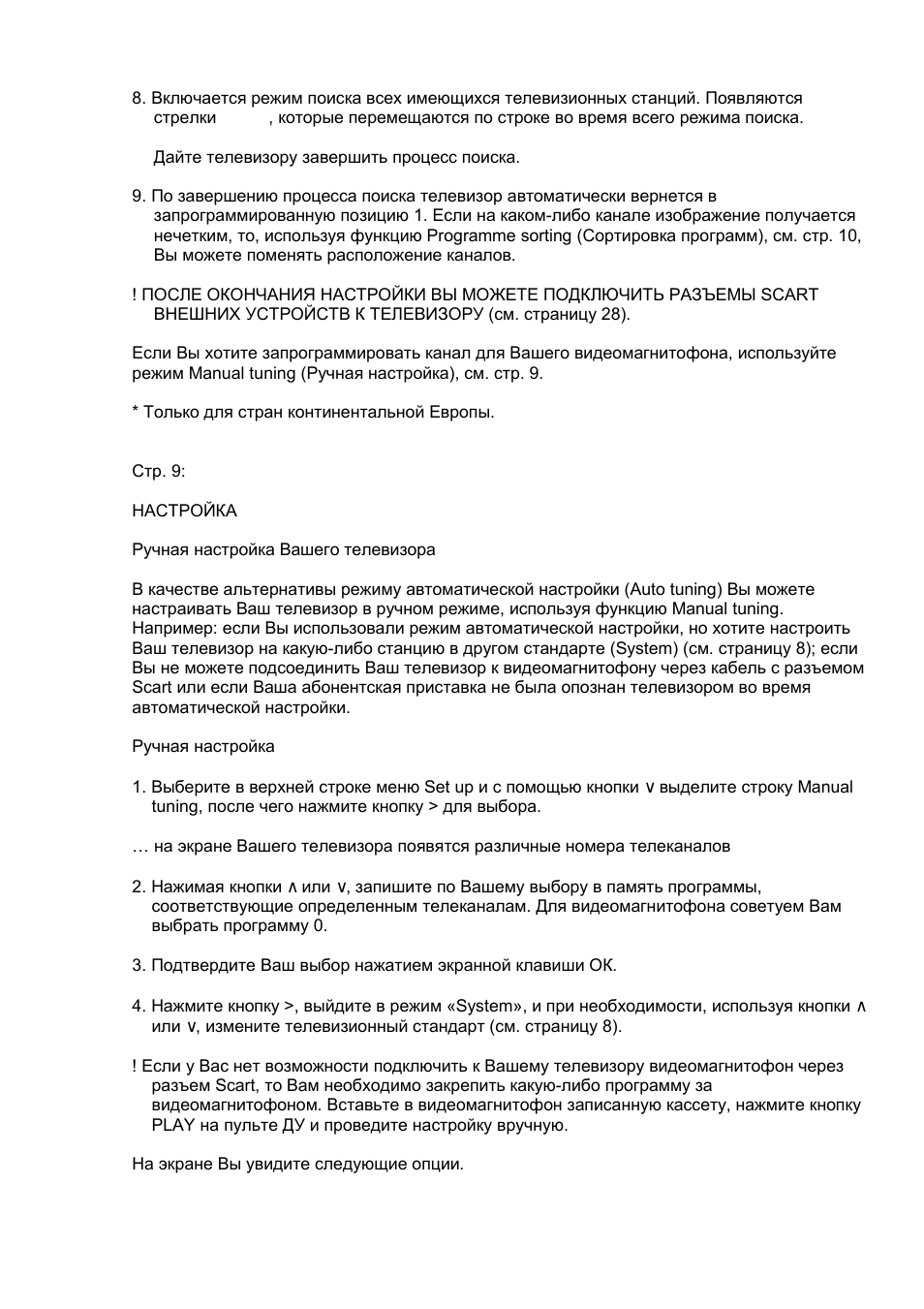

8. Включается режим поиска всех имеющихся телевизионных станций. Появляются
стрелки , которые перемещаются по строке во время всего режима поиска.
Дайте телевизору завершить процесс поиска.
9. По завершению процесса поиска телевизор автоматически вернется в
запрограммированную позицию 1. Если на каком-либо канале изображение получается нечетким, то, используя функцию Programme sorting (Сортировка программ), см. стр. 10, Вы можете поменять расположение каналов.
! ПОСЛЕ ОКОНЧАНИЯ НАСТРОЙКИ ВЫ МОЖЕТЕ ПОДКЛЮЧИТЬ РАЗЪЕМЫ SCART
ВНЕШНИХ УСТРОЙСТВ К ТЕЛЕВИЗОРУ (см. страницу 28).
Если Вы хотите запрограммировать канал для Вашего видеомагнитофона, используйте режим Manual tuning (Ручная настройка), см. стр. 9.
* Только для стран континентальной Европы.
Стр. 9:
НАСТРОЙКА
Ручная настройка Вашего телевизора
В качестве альтернативы режиму автоматической настройки (Auto tuning) Вы можете настраивать Ваш телевизор в ручном режиме, используя функцию Manual tuning. Например: если Вы использовали режим автоматической настройки, но хотите настроить Ваш телевизор на какую-либо станцию в другом стандарте (System) (см. страницу 8); если Вы не можете подсоединить Ваш телевизор к видеомагнитофону через кабель с разъемом Scart или если Ваша абонентская приставка не была опознан телевизором во время автоматической настройки.
Ручная настройка
1. Выберите в верхней строке меню Set up и с помощью кнопки
∨
выделите строку Manual
tuning, после чего нажмите кнопку > для выбора.
… на экране Вашего телевизора появятся различные номера телеканалов
2. Нажимая кнопки
∧
или
∨
, запишите по Вашему выбору в память программы,
соответствующие определенным телеканалам. Для видеомагнитофона советуем Вам выбрать программу 0.
3. Подтвердите Ваш выбор нажатием экранной клавиши ОК.
4. Нажмите кнопку >, выйдите в режим «System», и при необходимости, используя кнопки
∧
или
∨
, измените телевизионный стандарт (см. страницу 8).
! Если у Вас нет возможности подключить к Вашему телевизору видеомагнитофон через
разъем Scart, то Вам необходимо закрепить какую-либо программу за видеомагнитофоном. Вставьте в видеомагнитофон записанную кассету, нажмите кнопку PLAY на пульте ДУ и проведите настройку вручную.
, чтобы начать поиск. Начинает мигать слово Searching и во время
поиска на экране телевизора происходит «пролистывание» номеров каналов.
ОК = записать в память MENU = вернуться EXIT = выход
7. Как только будет найден сигнал, он появится на экране. Если это не сигнал Вашего
видеомагнитофона, нажмите на кнопку
∧
для возобновления поиска.
8. Как только будет найден сигнал Вашего видеомагнитофона, нажмите кнопку
>
, чтобы
выйти в меню “Station”. Теперь с помощью кнопок
∧
и
∨
, или
<
и
>
введите обозначение
видеомагнитофона, например, VCR.
9. Для записи в память нажмите OK.
10. Для записи в память каждой программной позиции повторите вышеописанные
операции. Например, Вы хотите закрепить за Вашей абонентской приставкой программную позицию 6. Для этого с помощью кнопок
∧
и
∨
наберите цифру 6, после
чего повторите операции, начиная с операции 4. Или нажмите клавишу MENU, чтобы вернуться в список каналов и выбрать следующий номер для настройки.
11. По окончании всех настроек нажмите клавишу EXIT.
Примечание: После записи всех номеров каналов при нажатии закрепленной за
определенным каналом кнопки телевизор сразу же переключится на этот канал. Выберите меню Manual Tuning (операция 3). Введите номер программы, телевизионный стандарт и после этого номер канала. Номер канала должен представлять собой трехзначное число, т.е.: 111, 011, 001. Для записи в память нажмите ОК.
