Instruction manual and user guide for
Toshiba 37ZV635DR

XV6

**D Digital

Series

ZV6

**D Digital

Series

2

Рус

с

ки

й

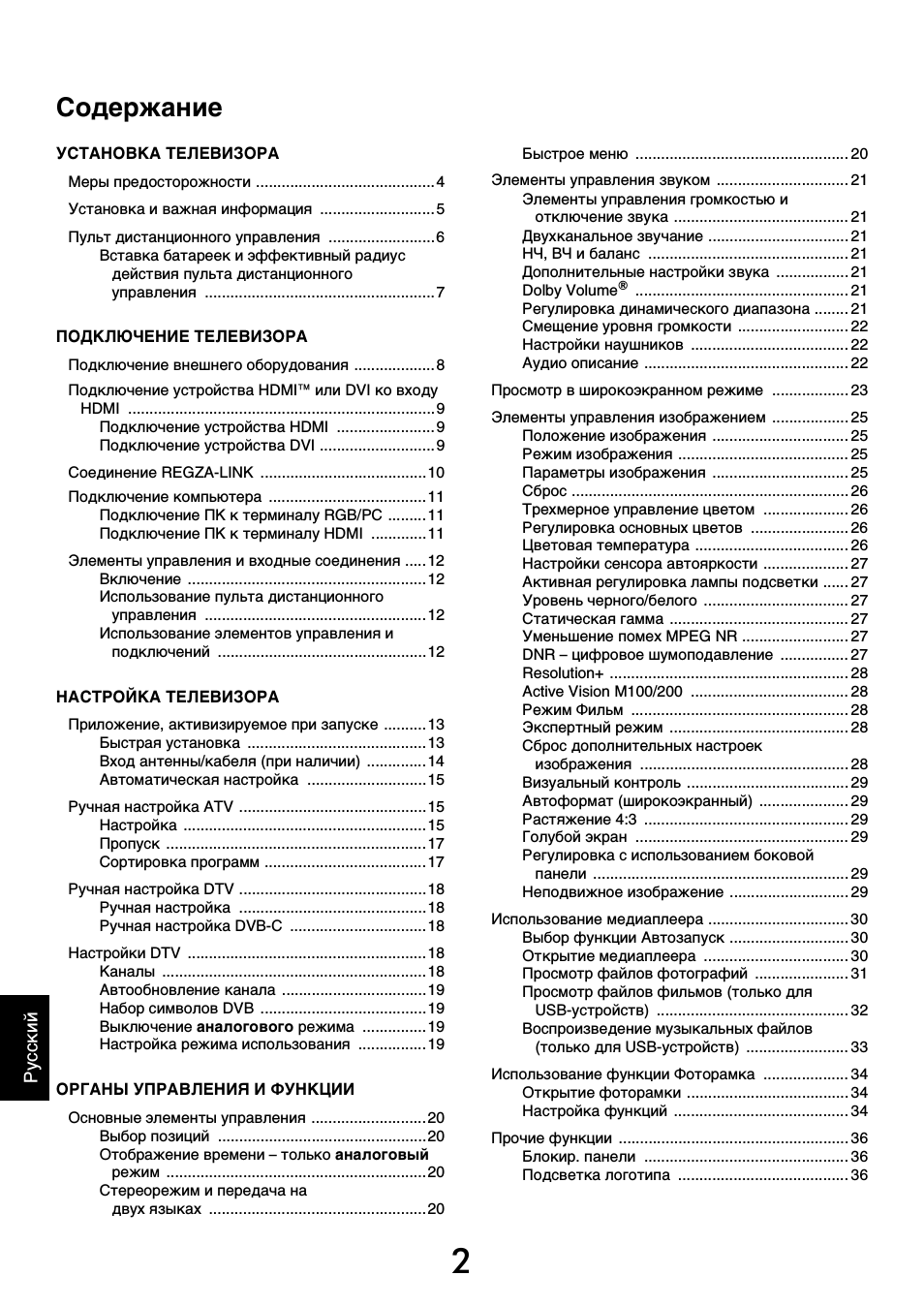

Содержание

УСТАНОВКА ТЕЛЕВИЗОРА

Меры предосторожности .......................................... 4

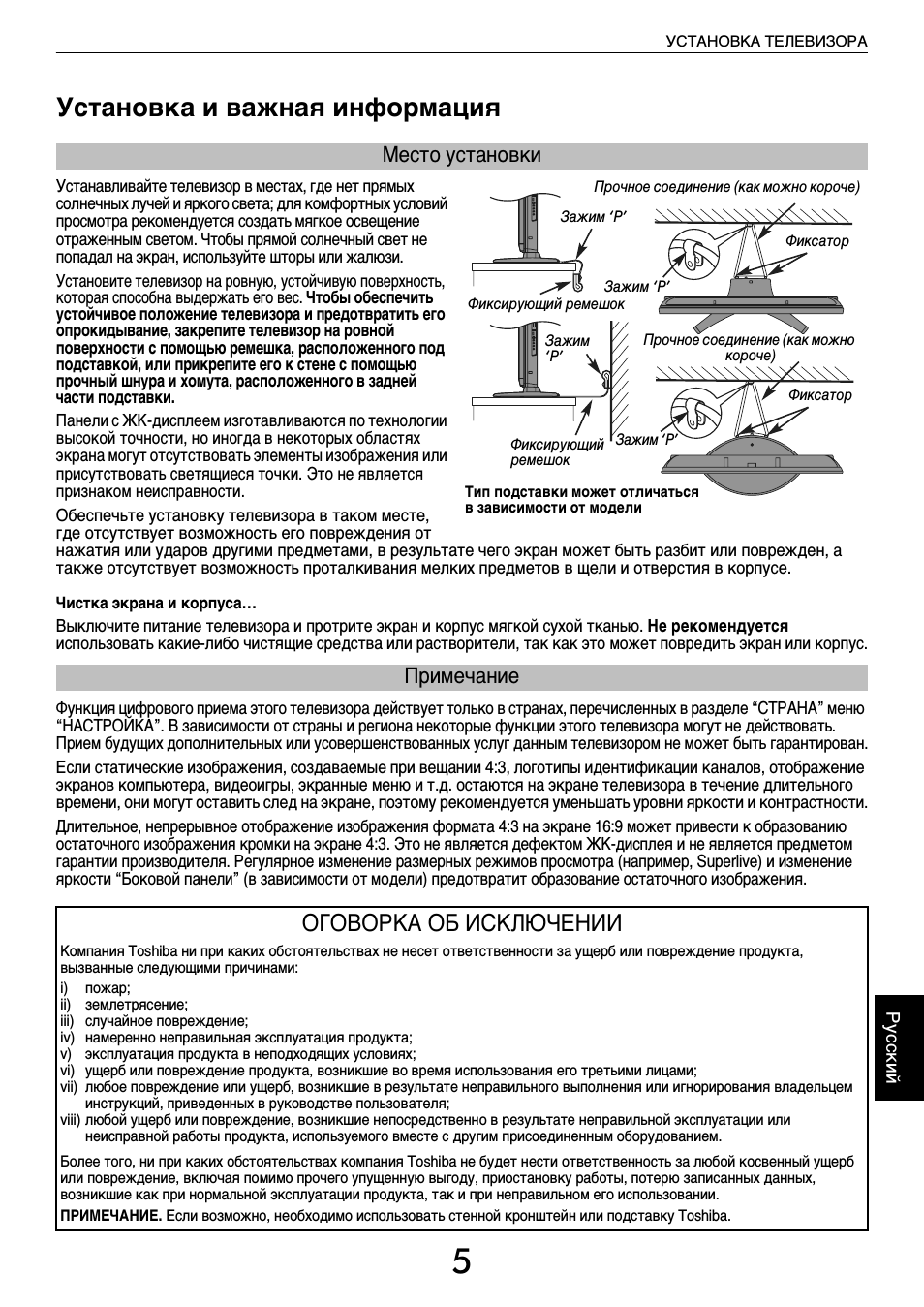

Установка и важная информация ........................... 5

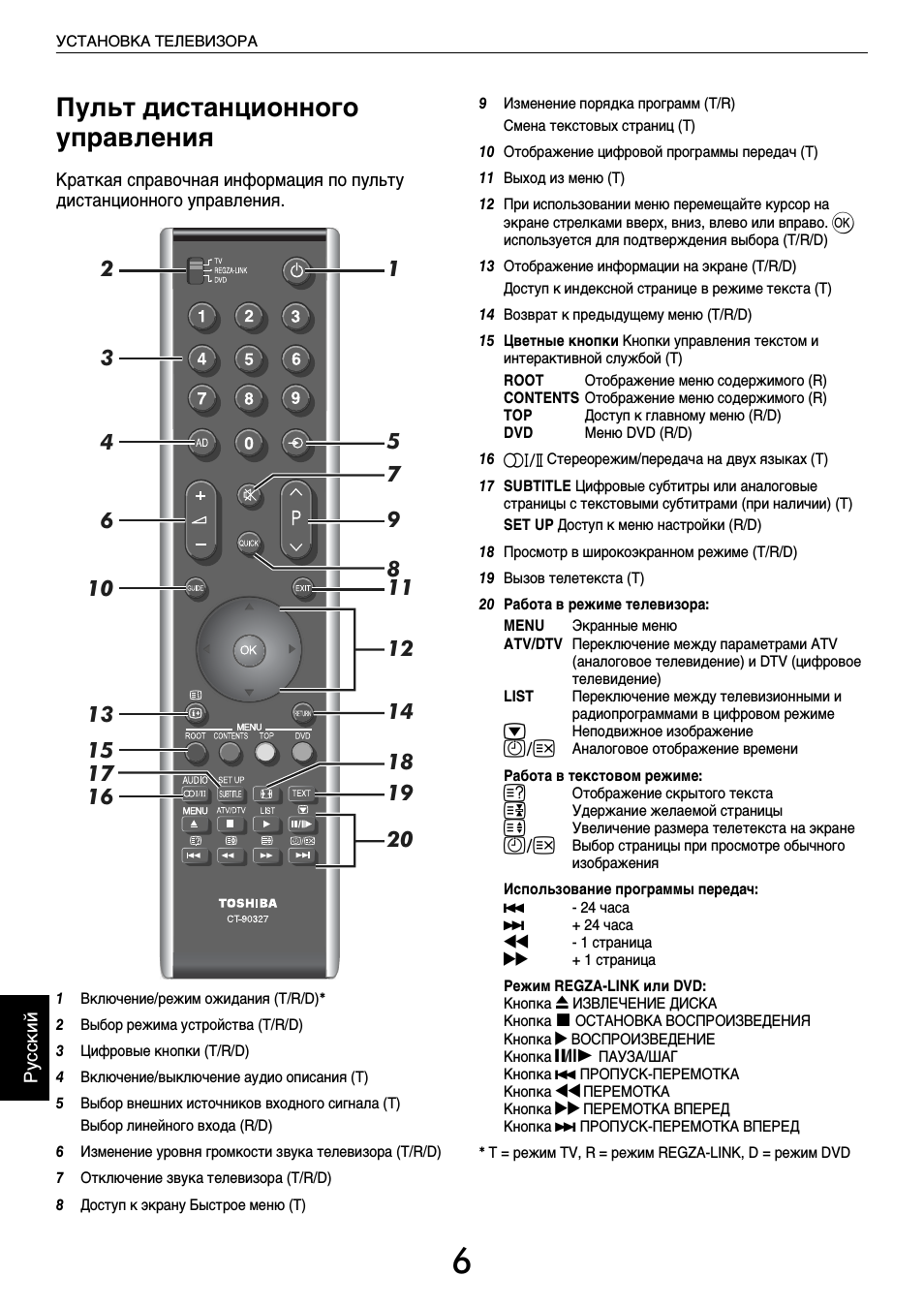

Пульт дистанционного управления .........................6

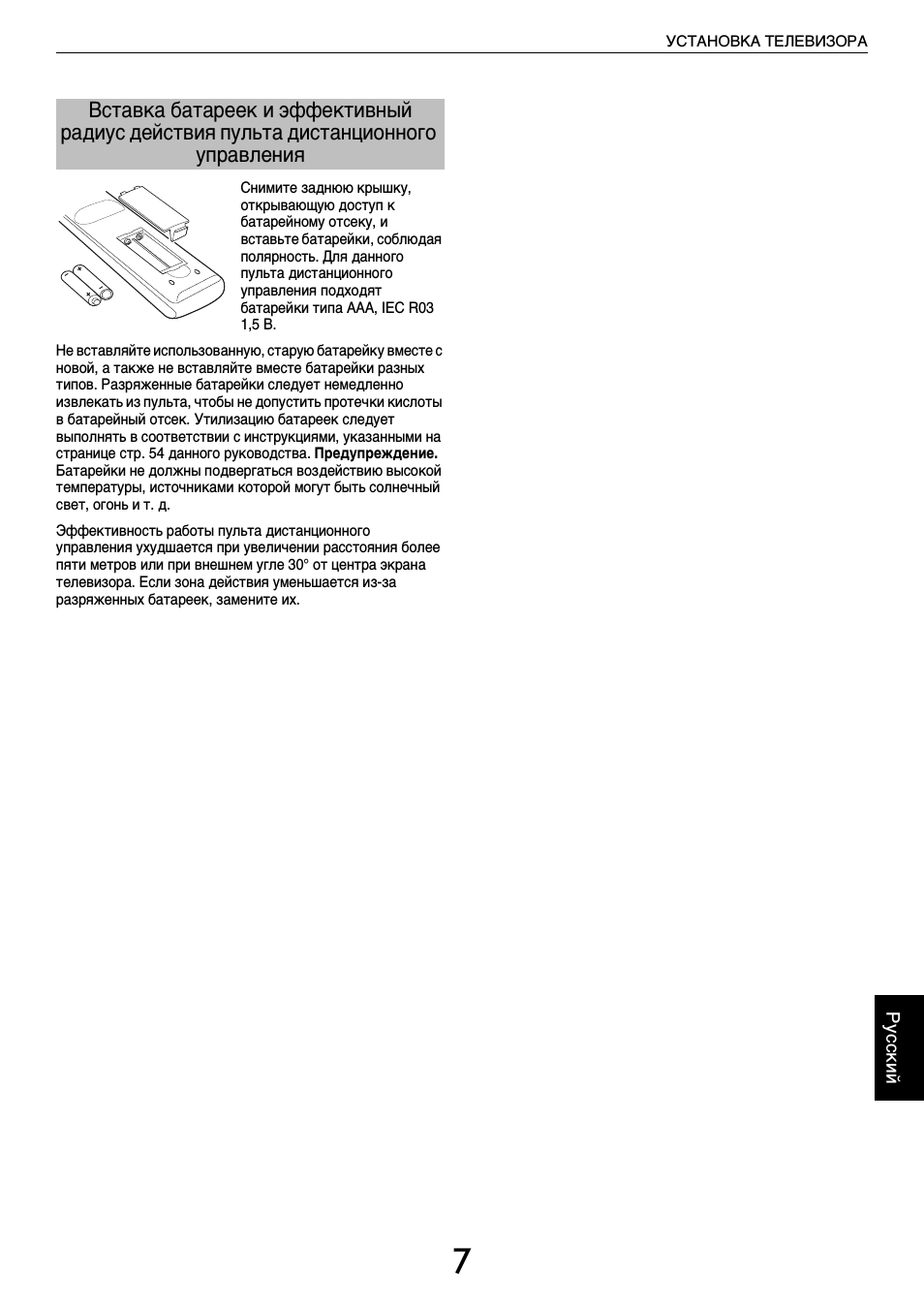

Вставка батареек и эффективный радиус

действия пульта дистанционного
управления ...................................................... 7

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

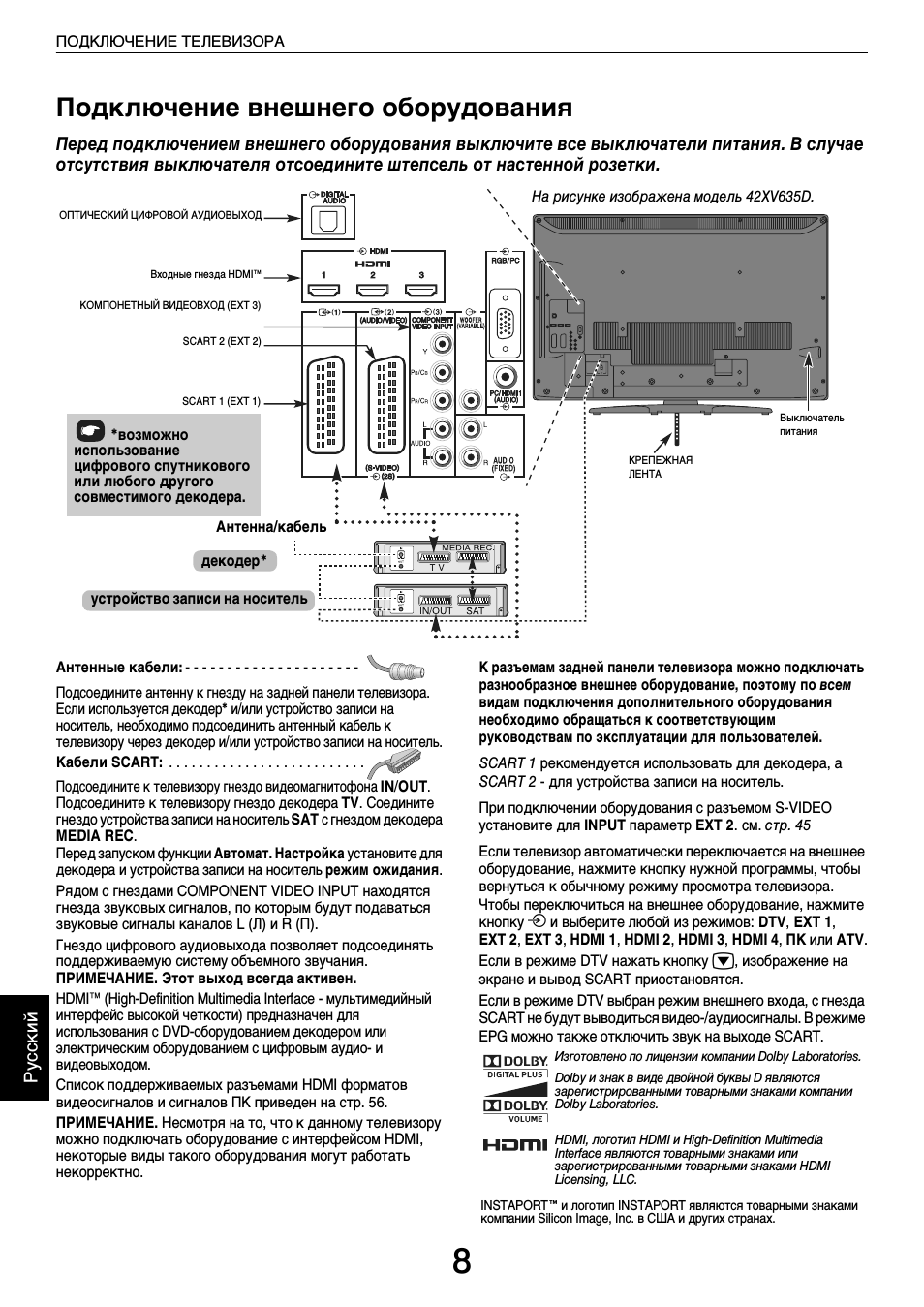

Подключение внешнего оборудования ................... 8

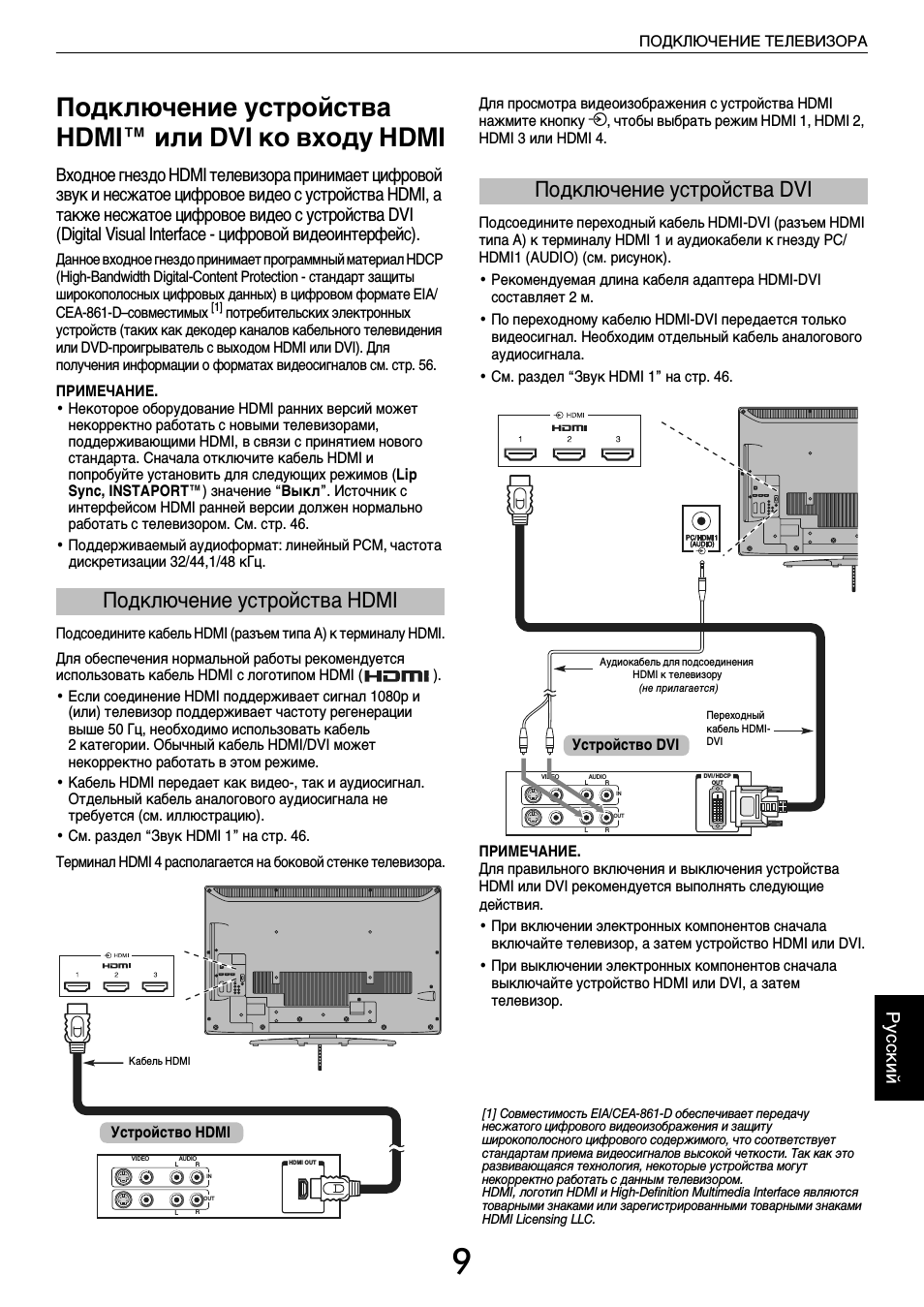

Подключение устройства HDMI™ или DVI ко входу

HDMI ........................................................................9

Подключение устройства HDMI ....................... 9
Подключение устройства DVI ........................... 9

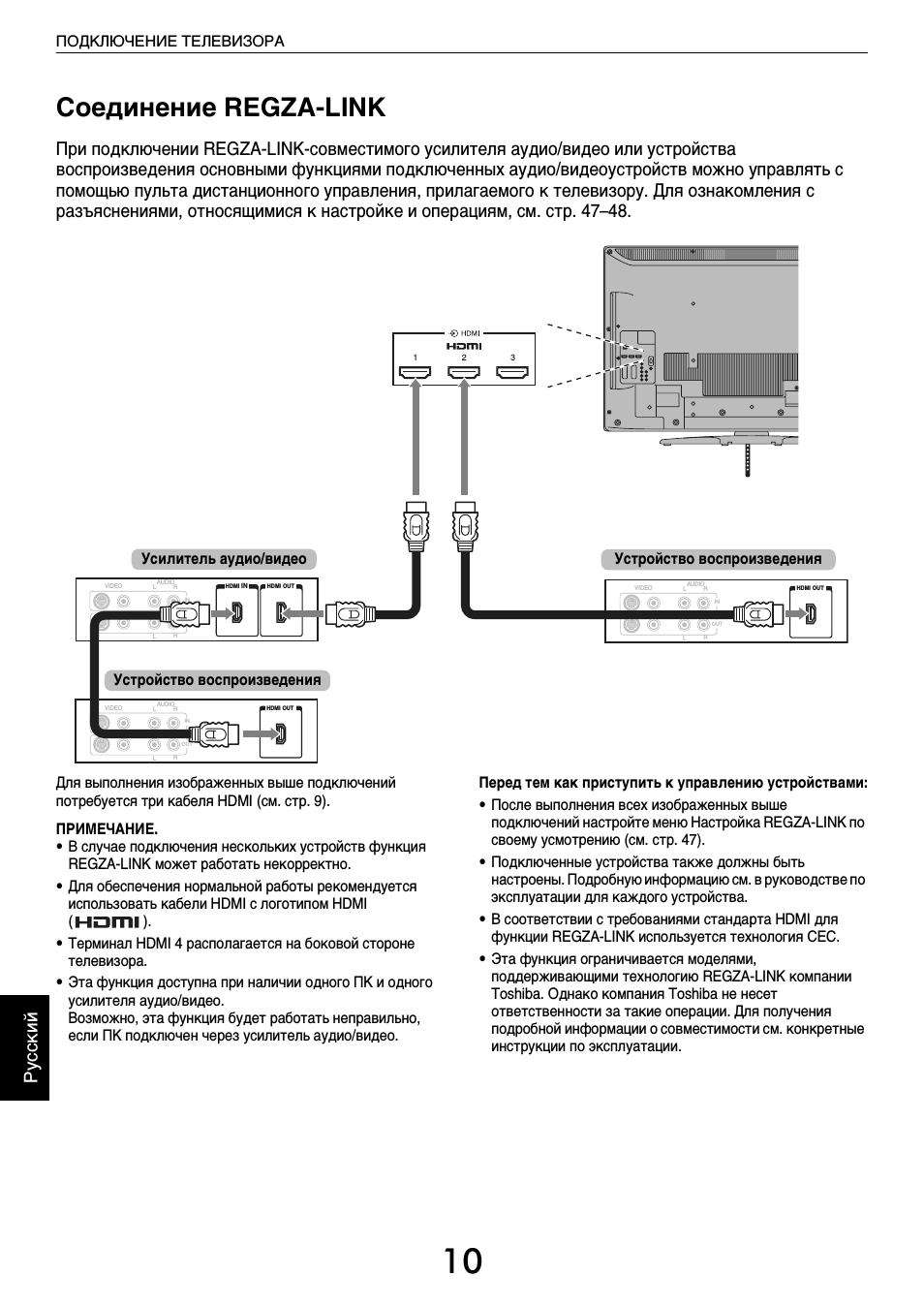

Соединение REGZA-LINK .......................................10

Подключение компьютера .....................................11

Подключение ПК к терминалу RGB/PC .........11
Подключение ПК к терминалу HDMI .............11

Элементы управления и входные соединения .....12

Включение ........................................................12
Использование пульта дистанционного

управления ....................................................12

Использование элементов управления и

подключений .................................................12

НАСТРОЙКА ТЕЛЕВИЗОРА

Приложение, активизируемое при запуске ..........13

Быстрая установка ..........................................13
Вход антенны/кабеля (при наличии) ..............14
Автоматическая настройка ............................15

Ручная настройка ATV ............................................15

Настройка .........................................................15
Пропуск .............................................................17
Сортировка программ ......................................17

Ручная настройка DTV ............................................18

Ручная настройка ............................................18
Ручная настройка DVB-C ................................18

Настройки DTV ........................................................18

Каналы ..............................................................18
Автообновление канала ..................................19
Набор символов DVB .......................................19
Выключение аналогового режима ...............19
Настройка режима использования ................19

ОРГАНЫ УПРАВЛЕНИЯ И ФУНКЦИИ

Основные элементы управления ...........................20

Выбор позиций .................................................20
Отображение времени – только аналоговый

режим .............................................................20

Стереорежим и передача на

двух языках ...................................................20

Быстрое меню .................................................. 20

Элементы управления звуком ............................... 21

Элементы управления громкостью и

отключение звука ......................................... 21

Двухканальное звучание ................................. 21
НЧ, ВЧ и баланс ............................................... 21
Дополнительные настройки звука ................. 21
Dolby Volume

®

.................................................. 21

Регулировка динамического диапазона ........ 21
Смещение уровня громкости .......................... 22
Настройки наушников ..................................... 22
Аудио описание ................................................ 22

Просмотр в широкоэкранном режиме .................. 23

Элементы управления изображением .................. 25

Положение изображения ................................ 25
Режим изображения ........................................ 25
Параметры изображения ................................ 25
Сброс ................................................................. 26
Трехмерное управление цветом .................... 26
Регулировка основных цветов ....................... 26
Цветовая температура .................................... 26
Настройки сенсора автояркости .................... 27
Активная регулировка лампы подсветки ...... 27
Уровень черного/белого .................................. 27
Статическая гамма .......................................... 27
Уменьшение помех MPEG NR ......................... 27
DNR – цифровое шумоподавление ................ 27
Resolution+ ........................................................ 28
Active Vision M100/200 ..................................... 28
Режим Фильм ................................................... 28
Экспертный режим .......................................... 28
Сброс дополнительных настроек

изображения ................................................. 28

Визуальный контроль ...................................... 29
Автоформат (широкоэкранный) ..................... 29
Растяжение 4:3 ................................................ 29
Голубой экран .................................................. 29
Регулировка с использованием боковой

панели ............................................................ 29

Неподвижное изображение ............................ 29

Использование медиаплеера ................................. 30

Выбор функции Автозапуск ............................ 30
Открытие медиаплеера .................................. 30
Просмотр файлов фотографий ...................... 31
Просмотр файлов фильмов (только для

USB-устройств) ............................................. 32

Воспроизведение музыкальных файлов

(только для USB-устройств) ........................ 33

Использование функции Фоторамка .................... 34

Открытие фоторамки ...................................... 34
Настройка функций ......................................... 34

Прочие функции ...................................................... 36

Блокир. панели ................................................ 36
Подсветка логотипа ........................................ 36

3

Рус

с

к

и

й

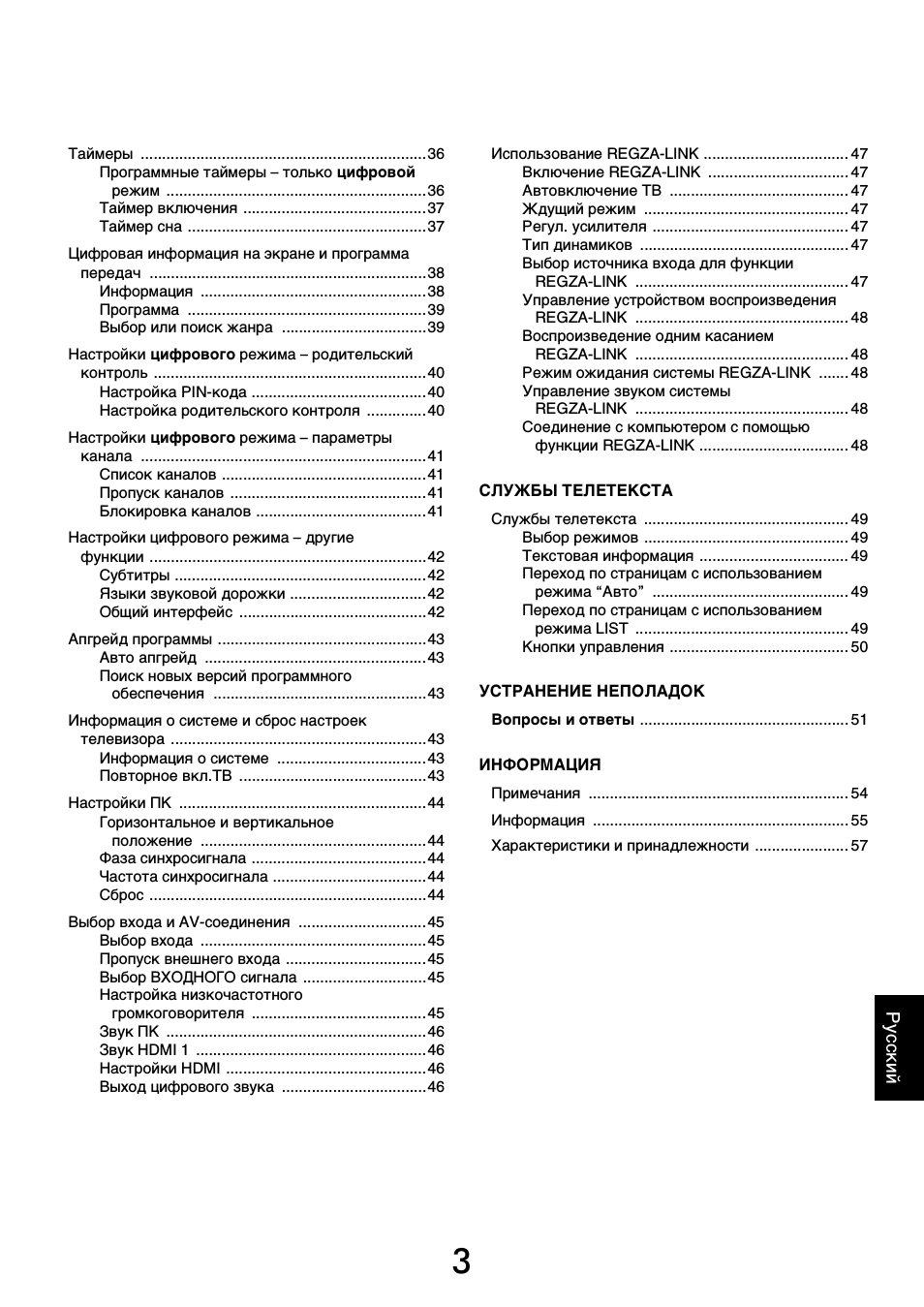

Таймеры ...................................................................36

Программные таймеры – только цифровой

режим .............................................................36

Таймер включения ...........................................37
Таймер сна ........................................................37

Цифровая информация на экране и программа

передач .................................................................38

Информация .....................................................38
Программа ........................................................39
Выбор или поиск жанра ..................................39

Настройки цифрового режима – родительский

контроль ................................................................40

Настройка PIN-кода .........................................40
Настройка родительского контроля ..............40

Настройки цифрового режима – параметры

канала ...................................................................41

Список каналов ................................................41
Пропуск каналов ..............................................41
Блокировка каналов ........................................41

Настройки цифрового режима – другие

функции .................................................................42

Субтитры ...........................................................42
Языки звуковой дорожки ................................42
Общий интерфейс ............................................42

Апгрейд программы .................................................43

Авто апгрейд ....................................................43
Поиск новых версий программного

обеспечения ..................................................43

Информация о системе и сброс настроек

телевизора ............................................................43

Информация о системе ...................................43
Повторное вкл.ТВ ............................................43

Настройки ПК ..........................................................44

Горизонтальное и вертикальное

положение .....................................................44

Фаза синхросигнала .........................................44
Частота синхросигнала ....................................44
Сброс .................................................................44

Выбор входа и AV-соединения ..............................45

Выбор входа .....................................................45
Пропуск внешнего входа .................................45
Выбор ВХОДНОГО сигнала .............................45
Настройка низкочастотного

громкоговорителя .........................................45

Звук ПК .............................................................46
Звук HDMI 1 ......................................................46
Настройки HDMI ...............................................46
Выход цифрового звука ..................................46

Использование REGZA-LINK .................................. 47

Включение REGZA-LINK ................................. 47
Автовключение ТВ .......................................... 47
Ждущий режим ................................................ 47
Регул. усилителя .............................................. 47
Тип динамиков ................................................. 47
Выбор источника входа для функции

REGZA-LINK .................................................. 47

Управление устройством воспроизведения

REGZA-LINK .................................................. 48

Воспроизведение одним касанием

REGZA-LINK .................................................. 48

Режим ожидания системы REGZA-LINK ....... 48
Управление звуком системы

REGZA-LINK .................................................. 48

Соединение с компьютером с помощью

функции REGZA-LINK ................................... 48

СЛУЖБЫ ТЕЛЕТЕКСТА

Службы телетекста ................................................ 49

Выбор режимов ................................................ 49
Текстовая информация ................................... 49
Переход по страницам с использованием

режима “Авто” .............................................. 49

Переход по страницам с использованием

режима LIST .................................................. 49

Кнопки управления .......................................... 50

УСТРАНЕНИЕ НЕПОЛАДОК

Вопросы и ответы

................................................. 51

ИНФОРМАЦИЯ

Примечания ............................................................. 54

Информация ............................................................ 55

Характеристики и принадлежности ...................... 57

4

Рус

с

ки

й

УСТАНОВКА ТЕЛЕВИЗОРА

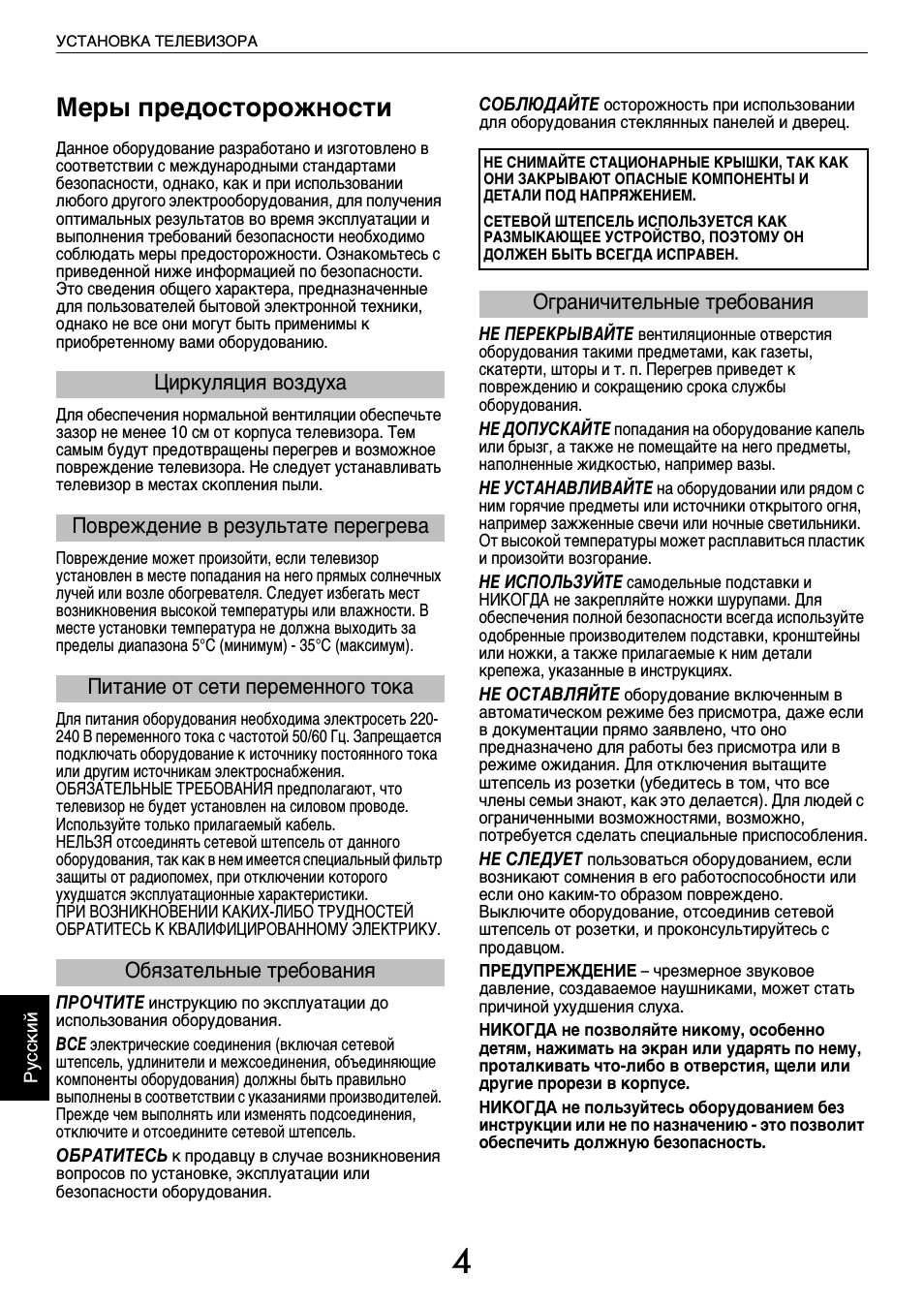

Меры предосторожности

Данное оборудование разработано и изготовлено в
соответствии с международными стандартами
безопасности, однако, как и при использовании
любого другого электрооборудования, для получения
оптимальных результатов во время эксплуатации и
выполнения требований безопасности необходимо
соблюдать меры предосторожности. Ознакомьтесь с
приведенной ниже информацией по безопасности.
Это сведения общего характера, предназначенные
для пользователей бытовой электронной техники,
однако не все они могут быть применимы к
приобретенному вами оборудованию.

Для обеспечения нормальной вентиляции обеспечьте
зазор не менее 10 см от корпуса телевизора. Тем
самым будут предотвращены перегрев и возможное
повреждение телевизора. Не следует устанавливать
телевизор в местах скопления пыли.

Повреждение может произойти, если телевизор
установлен в месте попадания на него прямых солнечных
лучей или возле обогревателя. Следует избегать мест
возникновения высокой температуры или влажности. В
месте установки температура не должна выходить за
пределы диапазона 5°C (минимум) - 35°C (максимум).

Для питания оборудования необходима электросеть 220-
240 В переменного тока с частотой 50/60 Гц. Запрещается
подключать оборудование к источнику постоянного тока
или другим источникам электроснабжения.
ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ предполагают, что
телевизор не будет установлен на силовом проводе.
Используйте только прилагаемый кабель.
НЕЛЬЗЯ отсоединять сетевой штепсель от данного
оборудования, так как в нем имеется специальный фильтр
защиты от радиопомех, при отключении которого
ухудшатся эксплуатационные характеристики.
ПРИ ВОЗНИКНОВЕНИИ КАКИХ-ЛИБО ТРУДНОСТЕЙ
ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ ЭЛЕКТРИКУ.

ПРОЧТИТЕ

инструкцию по эксплуатации до

использования оборудования.

ВСЕ

электрические соединения (включая сетевой

штепсель, удлинители и межсоединения, объединяющие
компоненты оборудования) должны быть правильно
выполнены в соответствии с указаниями производителей.
Прежде чем выполнять или изменять подсоединения,
отключите и отсоедините сетевой штепсель.

ОБРАТИТЕСЬ

к продавцу в случае возникновения

вопросов по установке, эксплуатации или
безопасности оборудования.

СОБЛЮДАЙТЕ

осторожность при использовании

для оборудования стеклянных панелей и дверец.

НЕ ПЕРЕКРЫВАЙТЕ

вентиляционные отверстия

оборудования такими предметами, как газеты,
скатерти, шторы и т. п. Перегрев приведет к
повреждению и сокращению срока службы
оборудования.

НЕ ДОПУСКАЙТЕ

попадания на оборудование капель

или брызг, а также не помещайте на него предметы,
наполненные жидкостью, например вазы.

НЕ УСТАНАВЛИВАЙТЕ

на оборудовании или рядом с

ним горячие предметы или источники открытого огня,
например зажженные свечи или ночные светильники.
От высокой температуры может расплавиться пластик
и произойти возгорание.

НЕ ИСПОЛЬЗУЙТЕ

самодельные подставки и

НИКОГДА не закрепляйте ножки шурупами. Для
обеспечения полной безопасности всегда используйте
одобренные производителем подставки, кронштейны
или ножки, а также прилагаемые к ним детали
крепежа, указанные в инструкциях.

НЕ ОСТАВЛЯЙТЕ

оборудование включенным в

автоматическом режиме без присмотра, даже если
в документации прямо заявлено, что оно
предназначено для работы без присмотра или в
режиме ожидания. Для отключения вытащите
штепсель из розетки (убедитесь в том, что все
члены семьи знают, как это делается). Для людей с
ограниченными возможностями, возможно,
потребуется сделать специальные приспособления.

НЕ СЛЕДУЕТ

пользоваться оборудованием, если

возникают сомнения в его работоспособности или
если оно каким-то образом повреждено.
Выключите оборудование, отсоединив сетевой
штепсель от розетки, и проконсультируйтесь с
продавцом.
ПРЕДУПРЕЖДЕНИЕ – чрезмерное звуковое
давление, создаваемое наушниками, может стать
причиной ухудшения слуха.
НИКОГДА не позволяйте никому, особенно
детям, нажимать на экран или ударять по нему,
проталкивать что-либо в отверстия, щели или
другие прорези в корпусе.
НИКОГДА не пользуйтесь оборудованием без
инструкции или не по назначению - это позволит
обеспечить должную безопасность.

Циркуляция воздуха

Повреждение в результате перегрева

Питание от сети переменного тока

Обязательные требования

НЕ СНИМАЙТЕ СТАЦИОНАРНЫЕ КРЫШКИ, ТАК КАК
ОНИ ЗАКРЫВАЮТ ОПАСНЫЕ КОМПОНЕНТЫ И
ДЕТАЛИ ПОД НАПРЯЖЕНИЕМ.

СЕТЕВОЙ ШТЕПСЕЛЬ ИСПОЛЬЗУЕТСЯ КАК
РАЗМЫКАЮЩЕЕ УСТРОЙСТВО, ПОЭТОМУ ОН
ДОЛЖЕН БЫТЬ ВСЕГДА ИСПРАВЕН.

Ограничительные требования

5

УСТАНОВКА ТЕЛЕВИЗОРА

Рус

с

к

и

й

Установка и важная информация

Устанавливайте телевизор в местах, где нет прямых
солнечных лучей и яркого света; для комфортных условий
просмотра рекомендуется создать мягкое освещение
отраженным светом. Чтобы прямой солнечный свет не
попадал на экран, используйте шторы или жалюзи.
Установите телевизор на ровную, устойчивую поверхность,
которая способна выдержать его вес. Чтобы обеспечить
устойчивое положение телевизора и предотвратить его
опрокидывание, закрепите телевизор на ровной
поверхности с помощью ремешка, расположенного под
подставкой, или прикрепите его к стене с помощью
прочный шнypа и xомyта, расположенного в задней
части подставки.
Панели с ЖК-дисплеем изготавливаются по технологии
высокой точности, но иногда в некоторых областях
экрана могут отсутствовать элементы изображения или
присутствовать светящиеся точки. Это не является
признаком неисправности.
Обеспечьте установку телевизора в таком месте,
где отсутствует возможность его повреждения от
нажатия или ударов другими предметами, в результате чего экран может быть разбит или поврежден, а
также отсутствует возможность проталкивания мелких предметов в щели и отверстия в корпусе.

Чистка экрана и корпуса…

Выключите питание телевизора и протрите экран и корпус мягкой сухой тканью. Не рекомендуется
использовать какие-либо чистящие средства или растворители, так как это может повредить экран или корпус.

Функция цифрового приема этого телевизора действует только в странах, перечисленных в разделе “СТРАНА” меню
“НАСТРОЙКА”. В зависимости от страны и региона некоторые функции этого телевизора могут не действовать.
Прием будущих дополнительных или усовершенствованных услуг данным телевизором не может быть гарантирован.
Если статические изображения, создаваемые при вещании 4:3, логотипы идентификации каналов, отображение
экранов компьютера, видеоигры, экранные меню и т.д. остаются на экране телевизора в течение длительного
времени, они могут оставить след на экране, поэтому рекомендуется уменьшать уровни яркости и контрастности.
Длительное, непрерывное отображение изображения формата 4:3 на экране 16:9 может привести к образованию
остаточного изображения кромки на экране 4:3. Это не является дефектом ЖК-дисплея и не является предметом
гарантии производителя. Регулярное изменение размерных режимов просмотра (например, Superlive) и изменение
яркости “Боковой панели” (в зависимости от модели) предотвратит образование остаточного изображения.

Место установки

Примечание

ОГОВОРКА ОБ ИСКЛЮЧЕНИИ

Компания Toshiba ни при каких обстоятельствах не несет ответственности за ущерб или повреждение продукта,
вызванные следующими причинами:
i)

пожар;

ii) землетрясение;
iii) случайное повреждение;
iv) намеренно неправильная эксплуатация продукта;
v) эксплуатация продукта в неподходящих условиях;
vi) ущерб или повреждение продукта, возникшие во время использования его третьими лицами;
vii) любое повреждение или ущерб, возникшие в результате неправильного выполнения или игнорирования владельцем

инструкций, приведенных в руководстве пользователя;

viii) любой ущерб или повреждение, возникшие непосредственно в результате неправильной эксплуатации или

неисправной работы продукта, используемого вместе с другим присоединенным оборудованием.

Более того, ни при каких обстоятельствах компания Toshiba не будет нести ответственность за любой косвенный ущерб
или повреждение, включая помимо прочего упущенную выгоду, приостановку работы, потерю записанных данных,
возникшие как при нормальной эксплуатации продукта, так и при неправильном его использовании.
ПРИМЕЧАНИЕ. Если возможно, необходимо использовать стенной кронштейн или подставку Toshiba.

Прочное соединение (как можно короче)

Фиксирующий ремешок

Зажим

‘P’

Зажим
‘P’

Фиксатор

Зажим

‘P’

Фиксирующий
ремешок

Прочное соединение (как можно

короче)

Фиксатор

Зажим

‘P’

Тип подставки может отличаться
в зависимости от модели

6

УСТАНОВКА ТЕЛЕВИЗОРА

Рус

с

ки

й

Пульт дистанционного
управления

Краткая справочная информация по пульту
дистанционного управления.

1

Включение/режим ожидания (T/R/D)*

2

Выбор режима устройства (T/R/D)

3

Цифровые кнопки (T/R/D)

4

Включение/выключение аудио описания (T)

5

Выбор внешних источников входного сигнала (T)

Выбор линейного входа (R/D)

6

Изменение уровня громкости звука телевизора (T/R/D)

7

Отключение звука телевизора (T/R/D)

8

Доступ к экрану Быстрое меню (T)

9

Изменение порядка программ (T/R)

Смена текстовых страниц (T)

10 Отображение цифровой программы передач (T)

11 Выход из меню (T)

12 При использовании меню перемещайте курсор на

экране стрелками вверх, вниз, влево или вправо.

Q

используется для подтверждения выбора (T/R/D)

13 Отображение информации на экране (T/R/D)

Доступ к индексной странице в режиме текста (T)

14 Возврат к предыдущему меню (T/R/D)

15 Цветные кнопки Кнопки управления текстом и

интерактивной службой (T)

ROOT

Отображение меню содержимого (R)

CONTENTS Отображение меню содержимого (R)
TOP

Доступ к главному меню (R/D)

DVD

Меню DVD (R/D)

16

s

Стереорежим/передача на двух языках (T)

17 SUBTITLE Цифровые субтитры или аналоговые

страницы с текстовыми субтитрами (при наличии) (T)

SET UP Доступ к меню настройки (R/D)

18 Просмотр в широкоэкранном режиме (T/R/D)

19 Вызов телетекста (T)

20 Работа в режиме телевизора:

MENU Экранные

меню

ATV/DTV Переключение между параметрами ATV

(аналоговое телевидение) и DTV (цифровое
телевидение)

LIST

Переключение между телевизионными и
радиопрограммами в цифровом режиме

r

Неподвижное


D

Аналоговое отображение времени

Работа в текстовом режиме:

A

Отображение скрытого текста

B

Удержание желаемой страницы

C

Увеличение размера телетекста на экране

D

Выбор страницы при просмотре обычного

изображения

Использование программы передач:

Z

-

24

часа

z

+ 24 часа

CC

-

1

страница

cc

+ 1 страница

Режим REGZA-LINK или DVD:
Кнопка

V

ИЗВЛЕЧЕНИЕ ДИСКА

Кнопка

v

ОСТАНОВКА ВОСПРОИЗВЕДЕНИЯ

Кнопка

c

ВОСПРОИЗВЕДЕНИЕ

Кнопка

W

/

w

ПАУЗА/ШАГ

Кнопка

Z

ПРОПУСК-ПЕРЕМОТКА

Кнопка

CC

ПЕРЕМОТКА

Кнопка

cc

ПЕРЕМОТКА ВПЕРЕД

Кнопка

z

ПРОПУСК-ПЕРЕМОТКА ВПЕРЕД

* T = режим TV, R = режим REGZA-LINK, D = режим DVD

1

7

8

9

11

12

14

18
19

20

5

2

3

4

6

10

13
15

16

17

7

УСТАНОВКА ТЕЛЕВИЗОРА

Рус

с

к

и

й

Снимите заднюю крышку,
открывающую доступ к
батарейному отсеку, и
вставьте батарейки, соблюдая
полярность. Для данного
пульта дистанционного
управления подходят
батарейки типа AAA, IEC R03
1,5 В.

Не вставляйте использованную, старую батарейку вместе с
новой, а также не вставляйте вместе батарейки разных
типов. Разряженные батарейки следует немедленно
извлекать из пульта, чтобы не допустить протечки кислоты
в батарейный отсек. Утилизацию батареек следует
выполнять в соответствии с инструкциями, указанными на
странице стр. 54 данного руководства. Предупреждение.
Батарейки не должны подвергаться воздействию высокой
температуры, источниками которой могут быть солнечный
свет, огонь и т. д.

Эффективность работы пульта дистанционного
управления ухудшается при увеличении расстояния более
пяти метров или при внешнем угле 30° от центра экрана
телевизора. Если зона действия уменьшается из-за
разряженных батареек, замените их.

Вставка батареек и эффективный

радиус действия пульта дистанционного

управления

8

Рус

с

ки

й

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

Подключение внешнего оборудования

Перед подключением внешнего оборудования выключите все выключатели питания. В случае
отсутствия выключателя отсоедините штепсель от настенной розетки.

Антенные кабели: - - - - - - - - - - - - - - - - - - - - -

Подсоедините антенну к гнезду на задней панели телевизора.
Если используется декодер* и/или устройство записи на
носитель, необходимо подсоединить антенный кабель к
телевизору через декодер и/или устройство записи на носитель.
Кабели SCART: . . . . . . . . . . . . . . . . . . . . . . . . . .

Подсоедините к телевизору гнездо видеомагнитофона IN/OUT.
Подсоедините к телевизору гнездо декодера TV. Соедините
гнездо устройства записи на носитель SAT с гнездом декодера
MEDIA REC.
Перед запуском функции Автомат. Настройка установите для
декодера и устройства записи на носитель режим ожидания.
Рядом с гнездами COMPONENT VIDEO INPUT находятся
гнезда звуковых сигналов, по которым будут подаваться
звуковые сигналы каналов L (Л) и R (П).
Гнездо цифрового аудиовыхода позволяет подсоединять
поддерживаемую систему объемного звучания.
ПРИМЕЧАНИЕ. Этот выход всегда активен.
HDMI™ (High-Definition Multimedia Interface - мультимедийный
интерфейс высокой четкости) предназначен для
использования с DVD-оборудованием декодером или
электрическим оборудованием с цифровым аудио- и
видеовыходом.
Список поддерживаемых разъемами HDMI форматов
видеосигналов и сигналов ПК приведен на стр. 56.
ПРИМЕЧАНИЕ. Несмотря на то, что к данному телевизору
можно подключать оборудование с интерфейсом HDMI,
некоторые виды такого оборудования могут работать
некорректно.

К разъемам задней панели телевизора можно подключать
разнообразное внешнее оборудование, поэтому по

всем

видам подключения дополнительного оборудования
необходимо обращаться к соответствующим
руководствам по эксплуатации для пользователей.

SCART 1 рекомендуется использовать для декодера, а
SCART 2 - для устройства записи на носитель.

При подключении оборудования с разъемом S-VIDEO
установите для INPUT параметр EXT 2. см. стр. 45

Если телевизор автоматически переключается на внешнее
оборудование, нажмите кнопку нужной программы, чтобы
вернуться к обычному режиму просмотра телевизора.
Чтобы переключиться на внешнее оборудование, нажмите
кнопку

o

и выберите любой из режимов: DTV, EXT 1,

EXT 2, EXT 3, HDMI 1, HDMI 2, HDMI 3, HDMI 4, ПК или ATV.

Если в режиме DTV нажать кнопку

r

, изображение на

экране и вывод SCART приостановятся.

Если в режиме DTV выбран режим внешнего входа, с гнезда
SCART не будут выводиться видео-/аудиосигналы. В режиме
EPG можно также отключить звук на выходе SCART.

КОМПОНЕТНЫЙ ВИДЕОВХОД (EXT 3)

Входные гнезда HDMI™

SCART 2 (EXT 2)

КРЕПЕЖНАЯ
ЛЕНТА

SCART 1 (EXT 1)

декодер

*

устройство записи на носитель

*возможно

использование
цифрового спутникового
или любого другого
совместимого декодера.

Выключатель
питания

ОПТИЧЕСКИЙ ЦИФРОВОЙ АУДИОВЫХОД

Антенна/кабель

На рисунке изображена модель 42XV635D.

Изготовлено по лицензии компании Dolby Laboratories.

Dolby и знак в виде двойной буквы D являются
зарегистрированными товарными знаками компании
Dolby Laboratories.

HDMI, логотип HDMI и High-Definition Multimedia
Interface являются товарными знаками или
зарегистрированными товарными знаками HDMI
Licensing, LLC.

INSTAPORT™ и логотип INSTAPORT являются товарными знаками
компании Silicon Image, Inc. в США и других странах.

9

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

Рус

с

к

и

й

Подключение устройства
HDMI™ или DVI ко входу HDMI

Входное гнездо HDMI телевизора принимает цифровой
звук и несжатое цифровое видео с устройства HDMI, а
также несжатое цифровое видео с устройства DVI
(Digital Visual Interface - цифровой видеоинтерфейс).

Данное входное гнездо принимает программный материал HDCP
(High-Bandwidth Digital-Content Protection - стандарт защиты
широкополосных цифровых данных) в цифровом формате EIA/
CEA-861-D–совместимых

[1]

потребительских электронных

устройств (таких как декодер каналов кабельного телевидения
или DVD-проигрыватель с выходом HDMI или DVI). Для
получения информации о форматах видеосигналов см. стр. 56.

ПРИМЕЧАНИЕ.
• Некоторое оборудование HDMI ранних версий может

некорректно работать с новыми телевизорами,
поддерживающими HDMI, в связи с принятием нового
стандарта. Сначала отключите кабель HDMI и
попробуйте установить для следующих режимов (Lip
Sync, INSTAPORT™) значение “Выкл”. Источник с
интерфейсом HDMI ранней версии должен нормально
работать с телевизором. См. стр. 46.

• Поддерживаемый аудиоформат: линейный PCM, частота

дискретизации 32/44,1/48 кГц.

Подсоедините кабель HDMI (разъем типа A) к терминалу HDMI.

Для обеспечения нормальной работы рекомендуется
использовать кабель HDMI с логотипом HDMI (

).

• Если соединение HDMI поддерживает сигнал 1080p и

(или) телевизор поддерживает частоту регенерации
выше 50 Гц, необходимо использовать кабель
2 категории. Обычный кабель HDMI/DVI может
некорректно работать в этом режиме.

• Кабель HDMI передает как видео-, так и аудиосигнал.

Отдельный кабель аналогового аудиосигнала не
требуется (см. иллюстрацию).

• См. раздел “Звук HDMI 1” на стр. 46.

Терминал HDMI 4 располагается на боковой стенке телевизора.

Для просмотра видеоизображения с устройства HDMI
нажмите кнопку

o

, чтобы выбрать режим HDMI 1, HDMI 2,

HDMI 3 или HDMI 4.

Подсоедините переходный кабель HDMI-DVI (разъем HDMI
типа A) к терминалу HDMI 1 и аудиокабели к гнезду PC/
HDMI1 (AUDIO) (см. рисунок).
• Рекомендуемая длина кабеля адаптера HDMI-DVI

составляет 2 м.

• По переходному кабелю HDMI-DVI передается только

видеосигнал. Необходим отдельный кабель аналогового
аудиосигнала.

• См. раздел “Звук HDMI 1” на стр. 46.

ПРИМЕЧАНИЕ.
Для правильного включения и выключения устройства
HDMI или DVI рекомендуется выполнять следующие
действия.
• При включении электронных компонентов сначала

включайте телевизор, а затем устройство HDMI или DVI.

• При выключении электронных компонентов сначала

выключайте устройство HDMI или DVI, а затем
телевизор.

Подключение устройства HDMI

HDMI

OUT

VIDEO AUDIO

L

R

R

L

OUT

IN

Кабель HDMI

Устройство HDMI

Подключение устройства DVI

DVI / HDCP

OUT

VIDEO AUDIO

L

R

R

L

OUT

IN

Переходный
кабель HDMI-
DVI

Аудиокабель для подсоединения

HDMI к телевизору

(не прилагается)

Устройство DVI

[1] Совместимость EIA/CEA-861-D обеспечивает передачу
несжатого цифрового видеоизображения и защиту
широкополосного цифрового содержимого, что соответствует
стандартам приема видеосигналов высокой четкости. Так как это
развивающаяся технология, некоторые устройства могут
некорректно работать с данным телевизором.
HDMI, логотип HDMI и High-Definition Multimedia Interface являются
товарными знаками или зарегистрированными товарными знаками
HDMI Licensing LLC.

10

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

Рус

с

ки

й

Соединение REGZA-LINK

При подключении REGZA-LINK-совместимого усилителя аудио/видео или устройства
воспроизведения основными функциями подключенных аудио/видеоустройств можно управлять с
помощью пульта дистанционного управления, прилагаемого к телевизору. Для ознакомления с
разъяснениями, относящимися к настройке и операциям, см. стр. 47–48.

Для выполнения изображенных выше подключений
потребуется три кабеля HDMI (см. стр. 9).

ПРИМЕЧАНИЕ.
• В случае подключения нескольких устройств функция

REGZA-LINK может работать некорректно.

• Для обеспечения нормальной работы рекомендуется

использовать кабели HDMI с логотипом HDMI
(

).

• Терминал HDMI 4 располагается на боковой стороне

телевизора.

• Эта функция доступна при наличии одного ПК и одного

усилителя аудио/видео.
Возможно, эта функция будет работать неправильно,
если ПК подключен через усилитель аудио/видео.

Перед тем как приступить к управлению устройствами:

• После выполнения всех изображенных выше

подключений настройте меню Настройка REGZA-LINK по
своему усмотрению (см. стр. 47).

• Подключенные устройства также должны быть

настроены. Подробную информацию см. в руководстве по
эксплуатации для каждого устройства.

• В соответствии с требованиями стандарта HDMI для

функции REGZA-LINK используется технология CEC.

• Эта функция ограничивается моделями,

поддерживающими технологию REGZA-LINK компании
Toshiba. Однако компания Toshiba не несет
ответственности за такие операции. Для получения
подробной информации о совместимости см. конкретные
инструкции по эксплуатации.

VIDEO

AUDIO

L

R

R

L

OUT

IN

HDMI

OUT

HDMI

IN

HDMI

OUT

VIDEO

AUDIO

L

R

R

L

OUT

IN

HDMI

OUT

VIDEO

AUDIO

L

R

R

L

OUT

IN

Усилитель аудио/видео

Устройство воспроизведения

Устройство воспроизведения
