Instruction manual and user guide for
Toshiba 37RV636DR

AV6

**D Digital

Series

RV6

**D Digital

Series

00RU00COV1.fm Page 1 Tuesday, March 31, 2009 3:31 PM

2

Ру

сс

кий

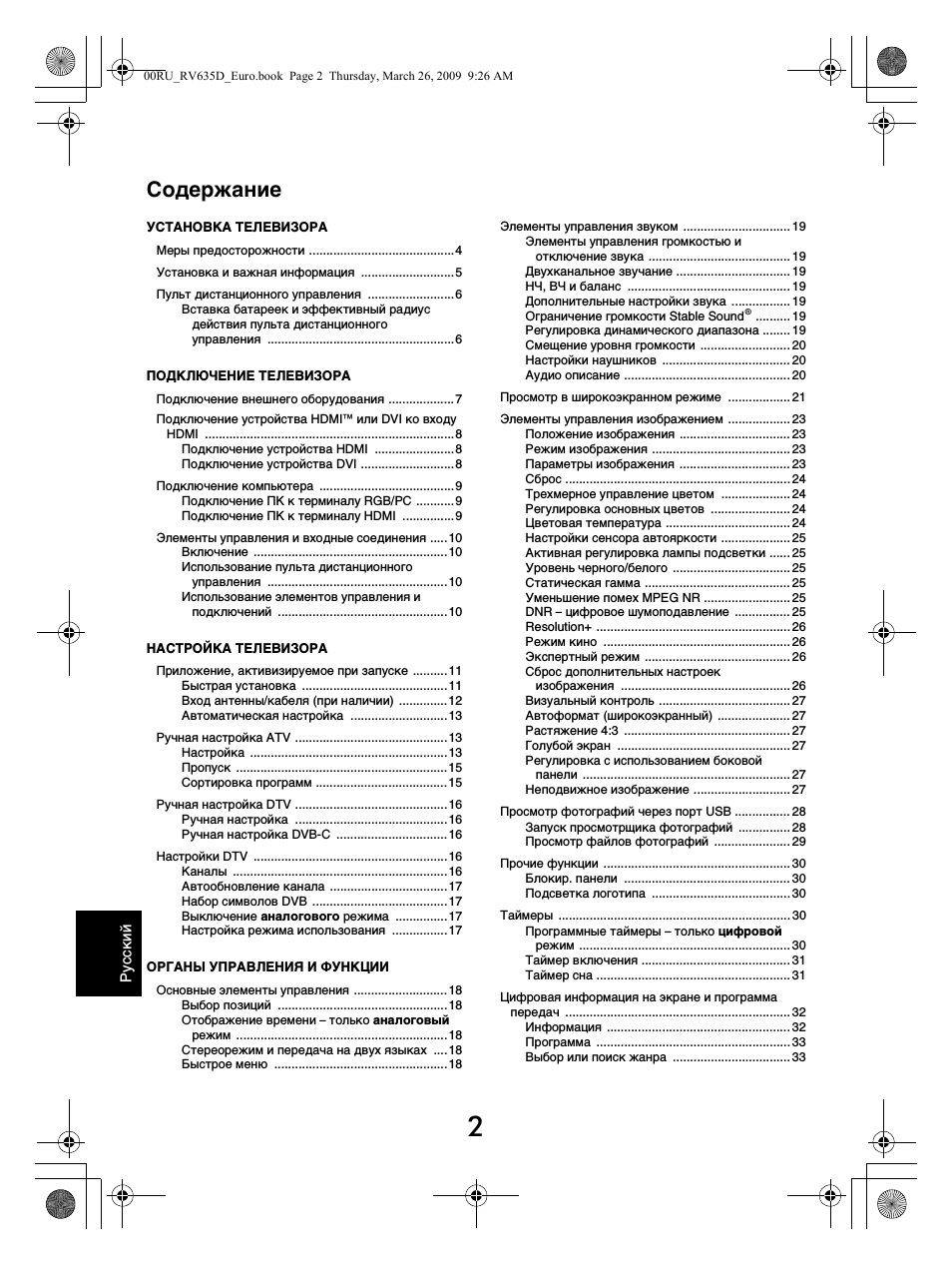

Содержание

УСТАНОВКА ТЕЛЕВИЗОРА

Меры предосторожности ..........................................4

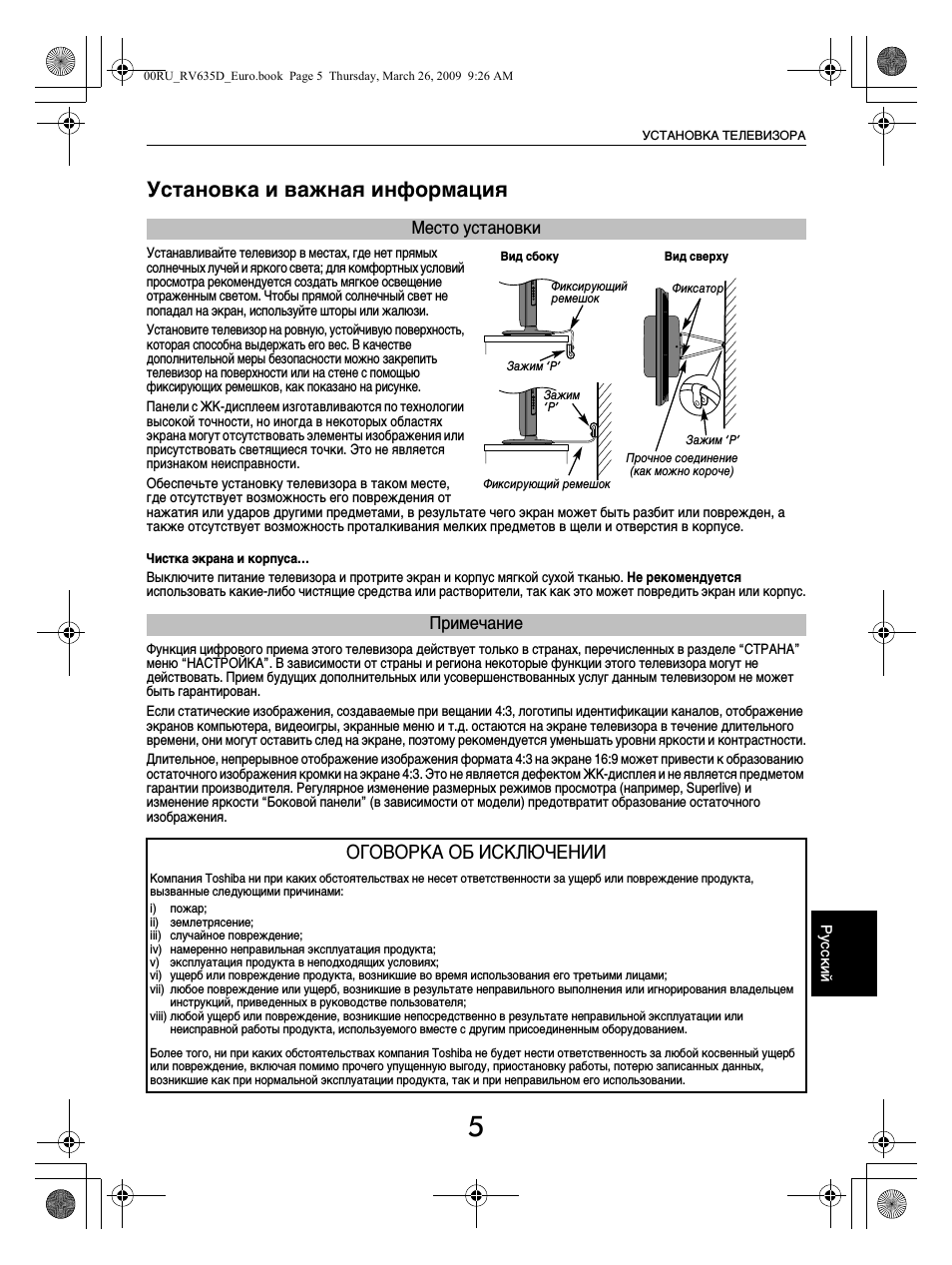

Установка и важная информация ...........................5

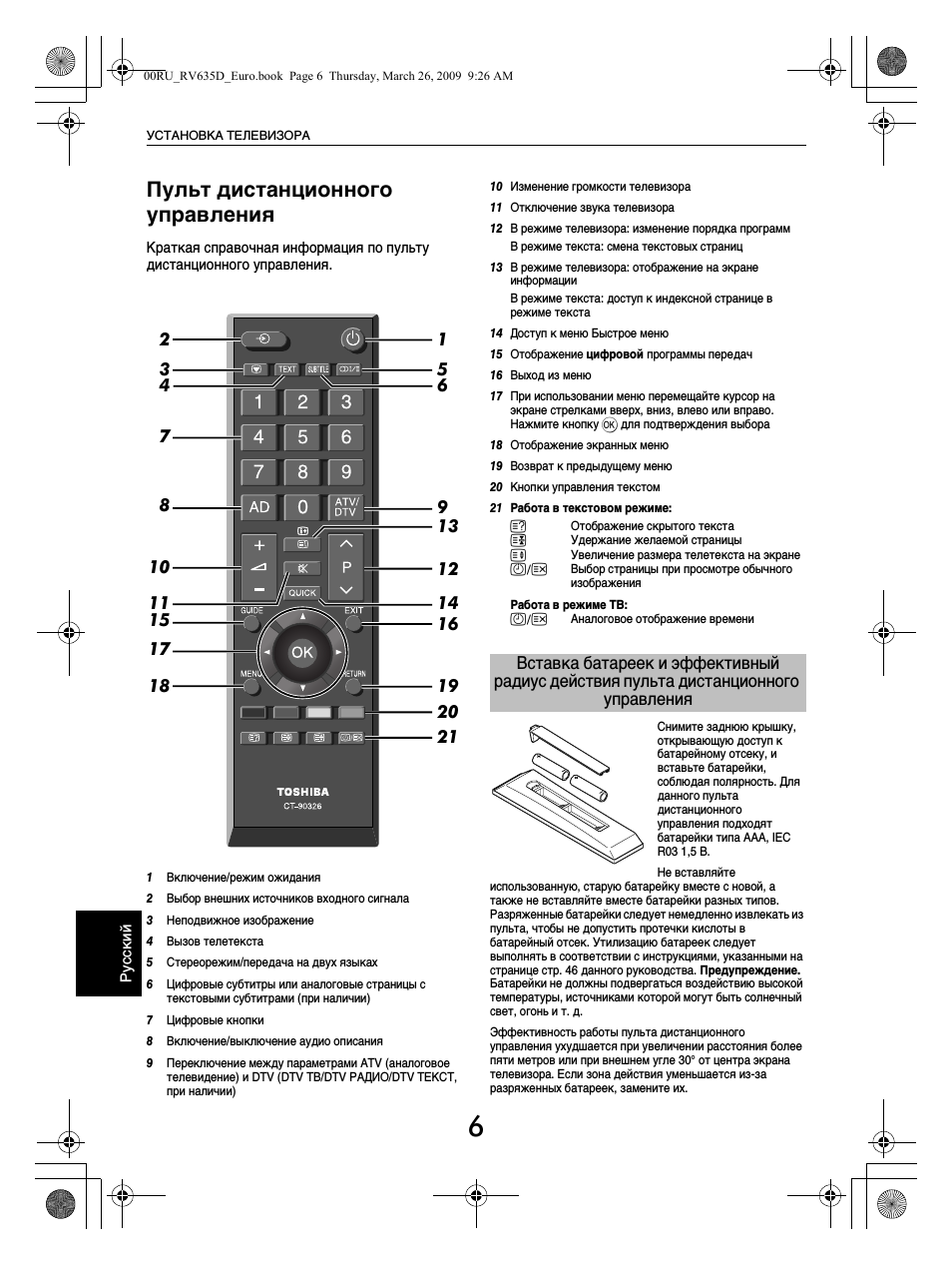

Пульт дистанционного управления .........................6

Вставка батареек и эффективный радиус

действия пульта дистанционного
управления ......................................................6

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

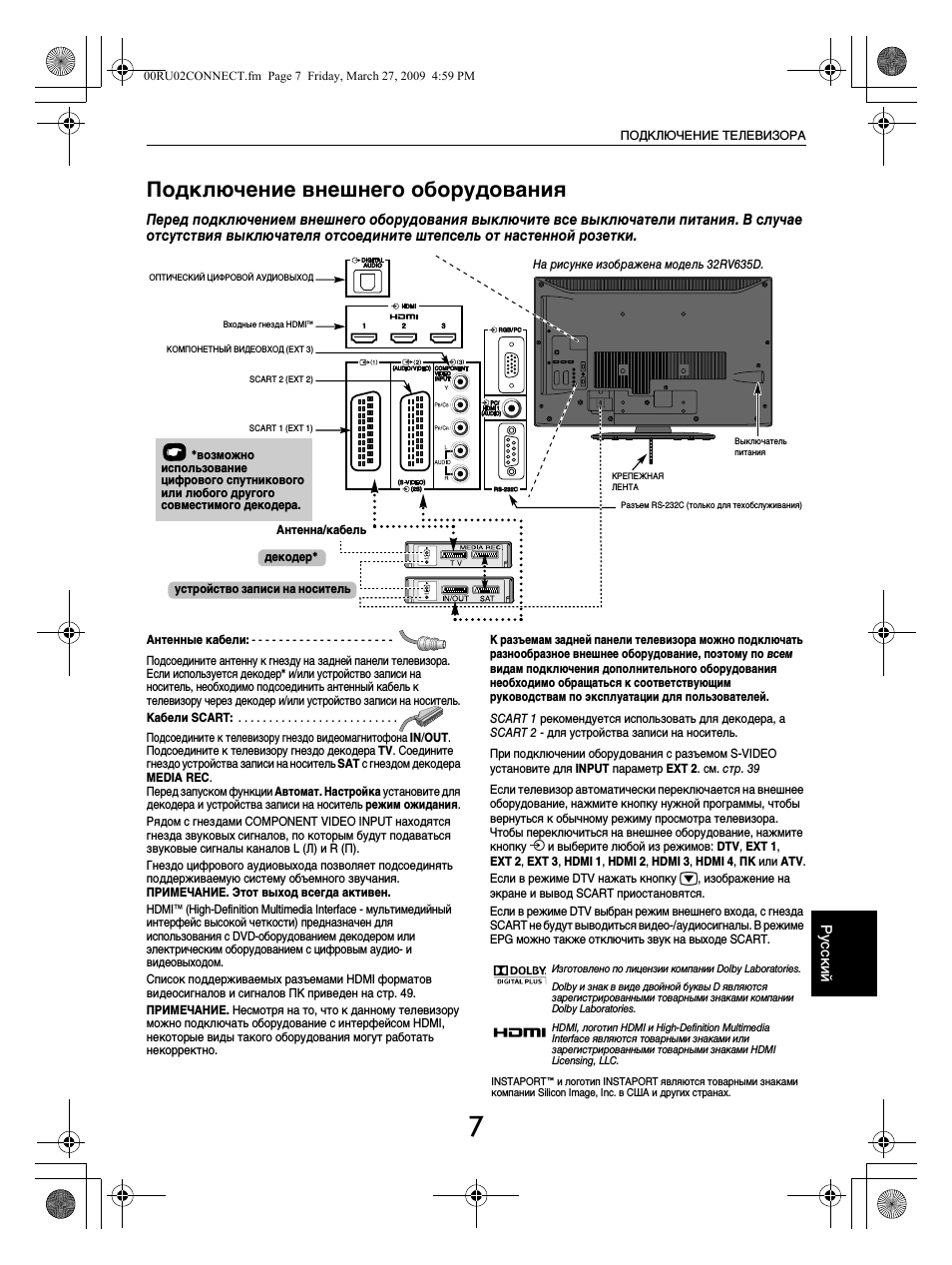

Подключение внешнего оборудования ................... 7

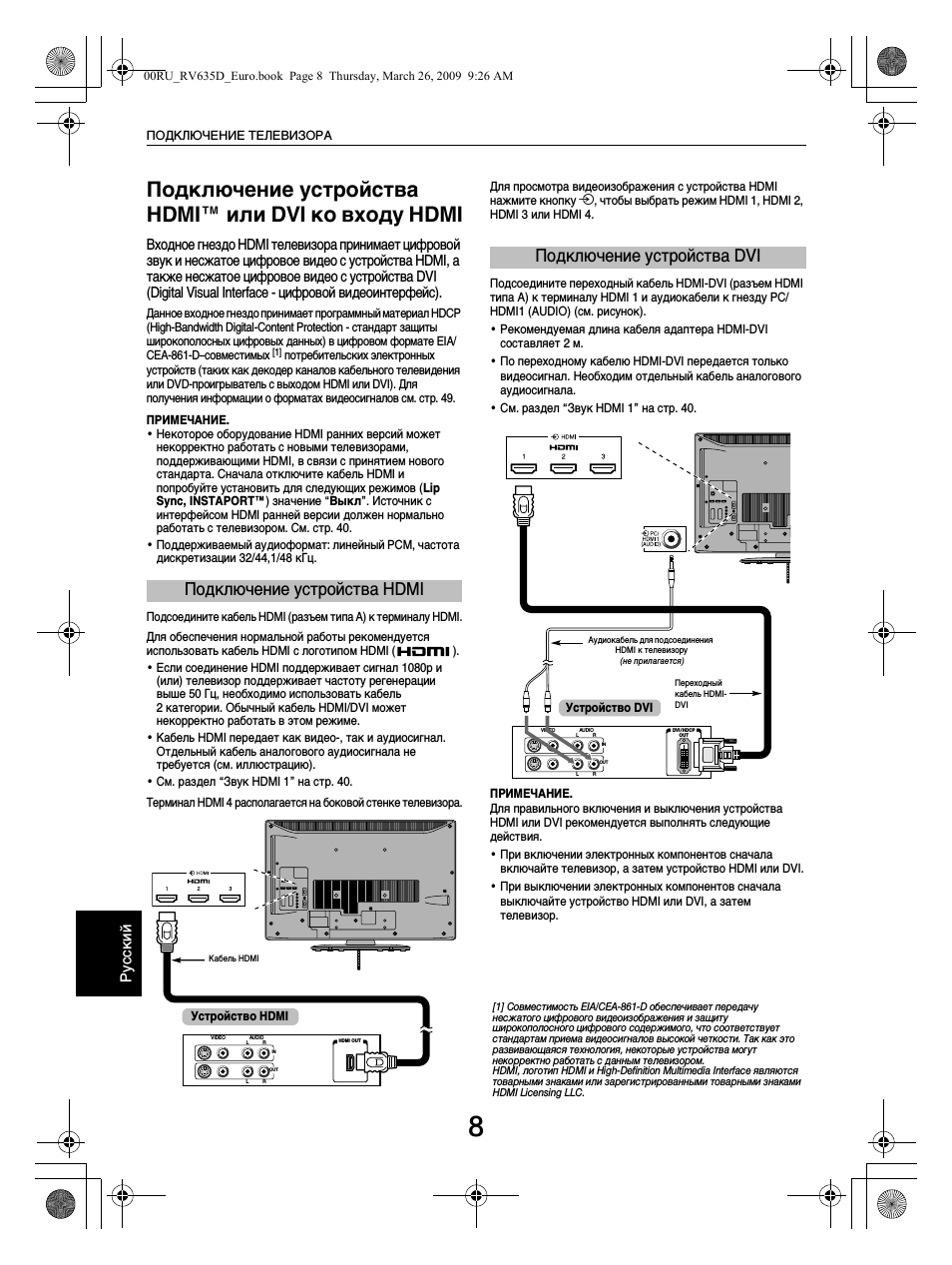

Подключение устройства HDMI™ или DVI ко входу

HDMI ........................................................................8

Подключение устройства HDMI .......................8
Подключение устройства DVI ...........................8

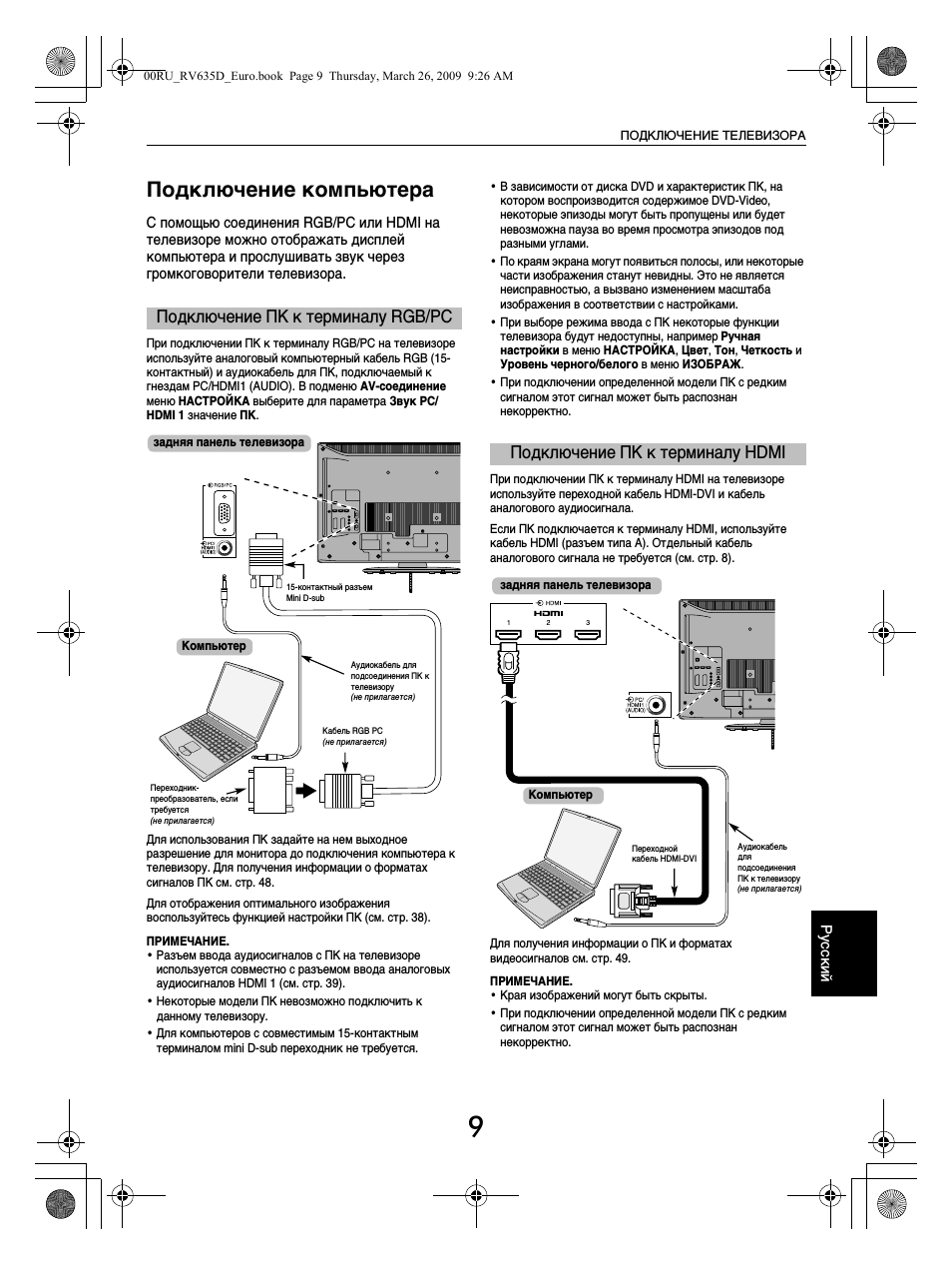

Подключение компьютера .......................................9

Подключение ПК к терминалу RGB/PC ...........9
Подключение ПК к терминалу HDMI ...............9

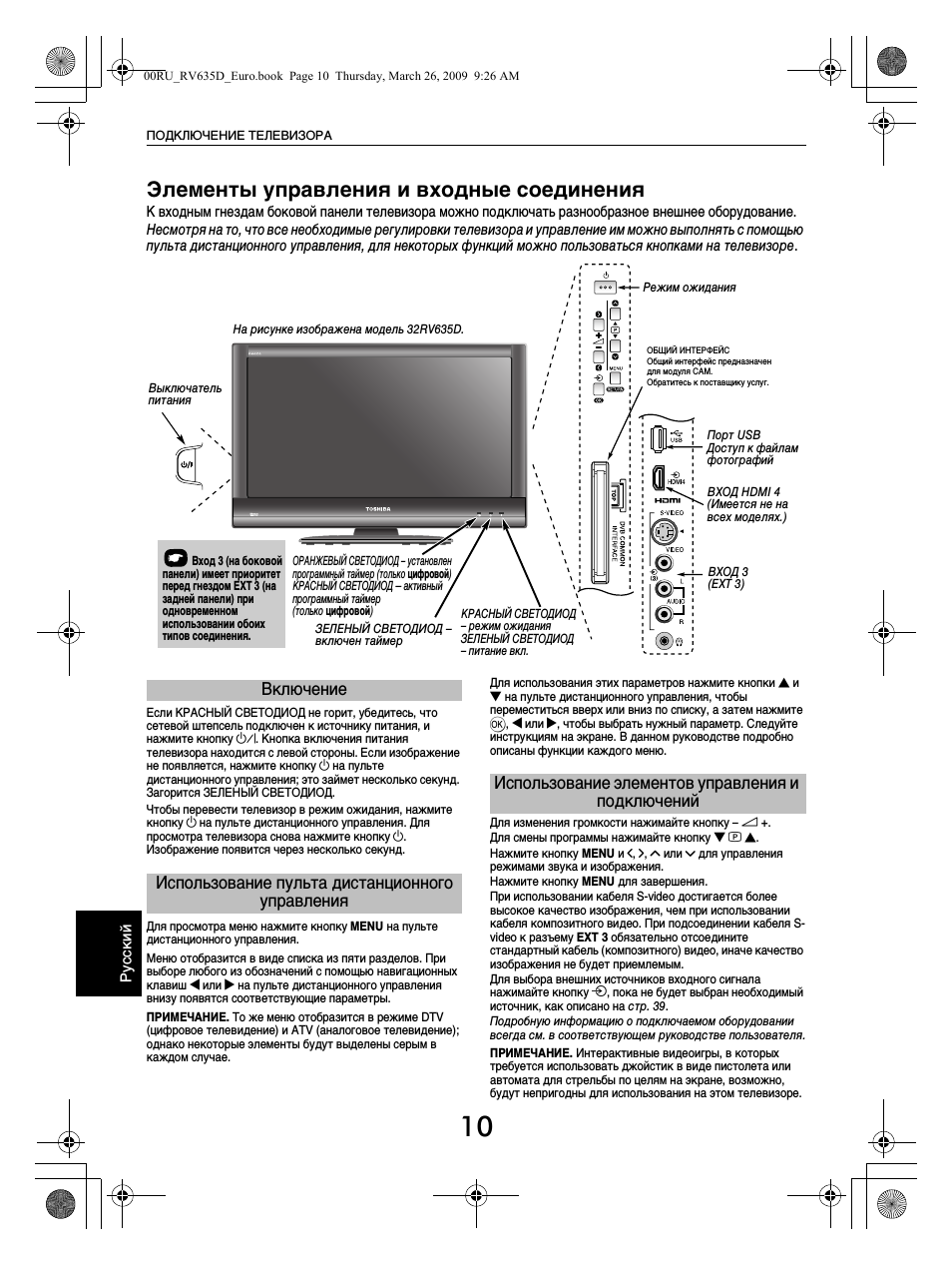

Элементы управления и входные соединения .....10

Включение ........................................................10
Использование пульта дистанционного

управления ....................................................10

Использование элементов управления и

подключений .................................................10

НАСТРОЙКА ТЕЛЕВИЗОРА

Приложение, активизируемое при запуске ..........11

Быстрая установка ..........................................11
Вход антенны/кабеля (при наличии) ..............12
Автоматическая настройка ............................13

Ручная настройка ATV ............................................13

Настройка .........................................................13
Пропуск .............................................................15
Сортировка программ ...................................... 15

Ручная настройка DTV ............................................16

Ручная настройка ............................................16
Ручная настройка DVB-C ................................ 16

Настройки DTV ........................................................16

Каналы ..............................................................16
Автообновление канала ..................................17
Набор символов DVB .......................................17
Выключение аналогового режима ...............17
Настройка режима использования ................17

ОРГАНЫ УПРАВЛЕНИЯ И ФУНКЦИИ

Основные элементы управления ........................... 18

Выбор позиций .................................................18
Отображение времени – только аналоговый

режим .............................................................18

Стереорежим и передача на двух языках ....18
Быстрое меню ..................................................18

Элементы управления звуком ............................... 19

Элементы управления громкостью и

отключение звука ......................................... 19

Двухканальное звучание ................................. 19
НЧ, ВЧ и баланс ............................................... 19
Дополнительные настройки звука ................. 19
Ограничение громкости Stable Sound

®

.......... 19

Регулировка динамического диапазона ........ 19
Смещение уровня громкости .......................... 20
Настройки наушников ..................................... 20
Аудио описание ................................................ 20

Просмотр в широкоэкранном режиме .................. 21

Элементы управления изображением .................. 23

Положение изображения ................................ 23
Режим изображения ........................................ 23
Параметры изображения ................................ 23
Сброс ................................................................. 24
Трехмерное управление цветом .................... 24
Регулировка основных цветов ....................... 24
Цветовая температура .................................... 24
Настройки сенсора автояркости .................... 25
Активная регулировка лампы подсветки ...... 25
Уровень черного/белого .................................. 25
Статическая гамма .......................................... 25
Уменьшение помех MPEG NR ......................... 25
DNR – цифровое шумоподавление ................ 25
Resolution+ ........................................................ 26
Режим кино ...................................................... 26
Экспертный режим .......................................... 26
Сброс дополнительных настроек

изображения ................................................. 26

Визуальный контроль ...................................... 27
Автоформат (широкоэкранный) ..................... 27
Растяжение 4:3 ................................................ 27
Голубой экран .................................................. 27
Регулировка с использованием боковой

панели ............................................................ 27

Неподвижное изображение ............................ 27

Просмотр фотографий через порт USB ................ 28

Запуск просмотрщика фотографий ............... 28
Просмотр файлов фотографий ...................... 29

Прочие функции ...................................................... 30

Блокир. панели ................................................ 30
Подсветка логотипа ........................................ 30

Таймеры ................................................................... 30

Программные таймеры – только цифровой

режим ............................................................. 30

Таймер включения ........................................... 31
Таймер сна ........................................................ 31

Цифровая информация на экране и программа

передач ................................................................. 32

Информация ..................................................... 32
Программа ........................................................ 33
Выбор или поиск жанра .................................. 33

00RU_RV635D_Euro.book Page 2 Thursday, March 26, 2009 9:26 AM

3

Ру
сс
кий

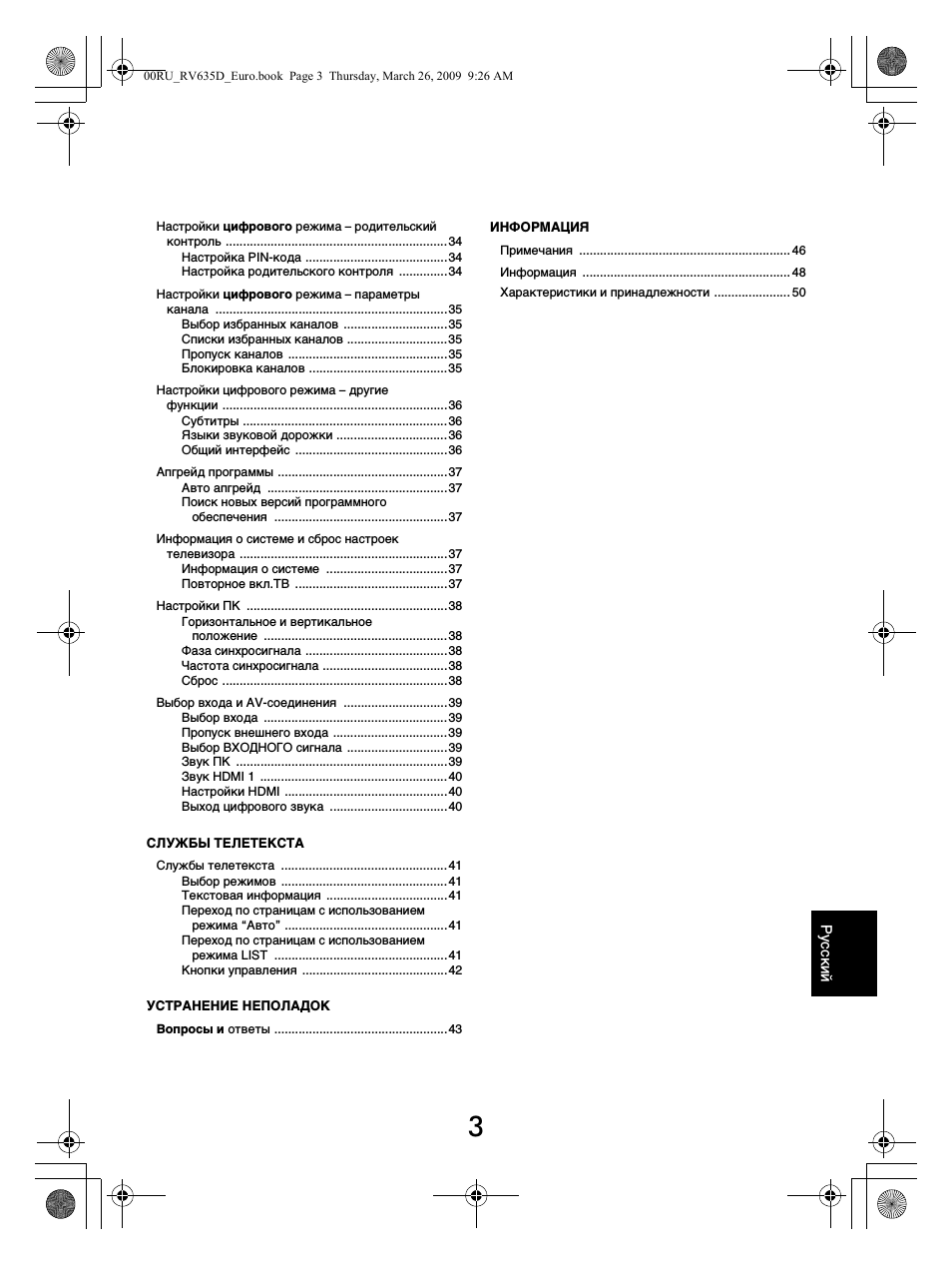

Настройки цифрового режима – родительский

контроль ................................................................ 34

Настройка PIN-кода .........................................34
Настройка родительского контроля ..............34

Настройки цифрового режима – параметры

канала ...................................................................35

Выбор избранных каналов ..............................35
Списки избранных каналов .............................35
Пропуск каналов ..............................................35
Блокировка каналов ........................................35

Настройки цифрового режима – другие

функции .................................................................36

Субтитры ........................................................... 36
Языки звуковой дорожки ................................ 36
Общий интерфейс ............................................36

Апгрейд программы .................................................37

Авто апгрейд ....................................................37
Поиск новых версий программного

обеспечения ..................................................37

Информация о системе и сброс настроек

телевизора ............................................................37

Информация о системе ...................................37
Повторное вкл.ТВ ............................................37

Настройки ПК ..........................................................38

Горизонтальное и вертикальное

положение ..................................................... 38

Фаза синхросигнала .........................................38
Частота синхросигнала ....................................38
Сброс .................................................................38

Выбор входа и AV-соединения ..............................39

Выбор входа ..................................................... 39
Пропуск внешнего входа ................................. 39
Выбор ВХОДНОГО сигнала .............................39
Звук ПК .............................................................39
Звук HDMI 1 ...................................................... 40
Настройки HDMI ...............................................40
Выход цифрового звука ..................................40

СЛУЖБЫ ТЕЛЕТЕКСТА

Службы телетекста ................................................ 41

Выбор режимов ................................................ 41
Текстовая информация ...................................41
Переход по страницам с использованием

режима “Авто” ...............................................41

Переход по страницам с использованием

режима LIST ..................................................41

Кнопки управления ..........................................42

УСТРАНЕНИЕ НЕПОЛАДОК

Вопросы и ответы

..................................................43

ИНФОРМАЦИЯ

Примечания ............................................................. 46

Информация ............................................................ 48

Характеристики и принадлежности ...................... 50

00RU_RV635D_Euro.book Page 3 Thursday, March 26, 2009 9:26 AM

4

Ру

сс

кий

УСТАНОВКА ТЕЛЕВИЗОРА

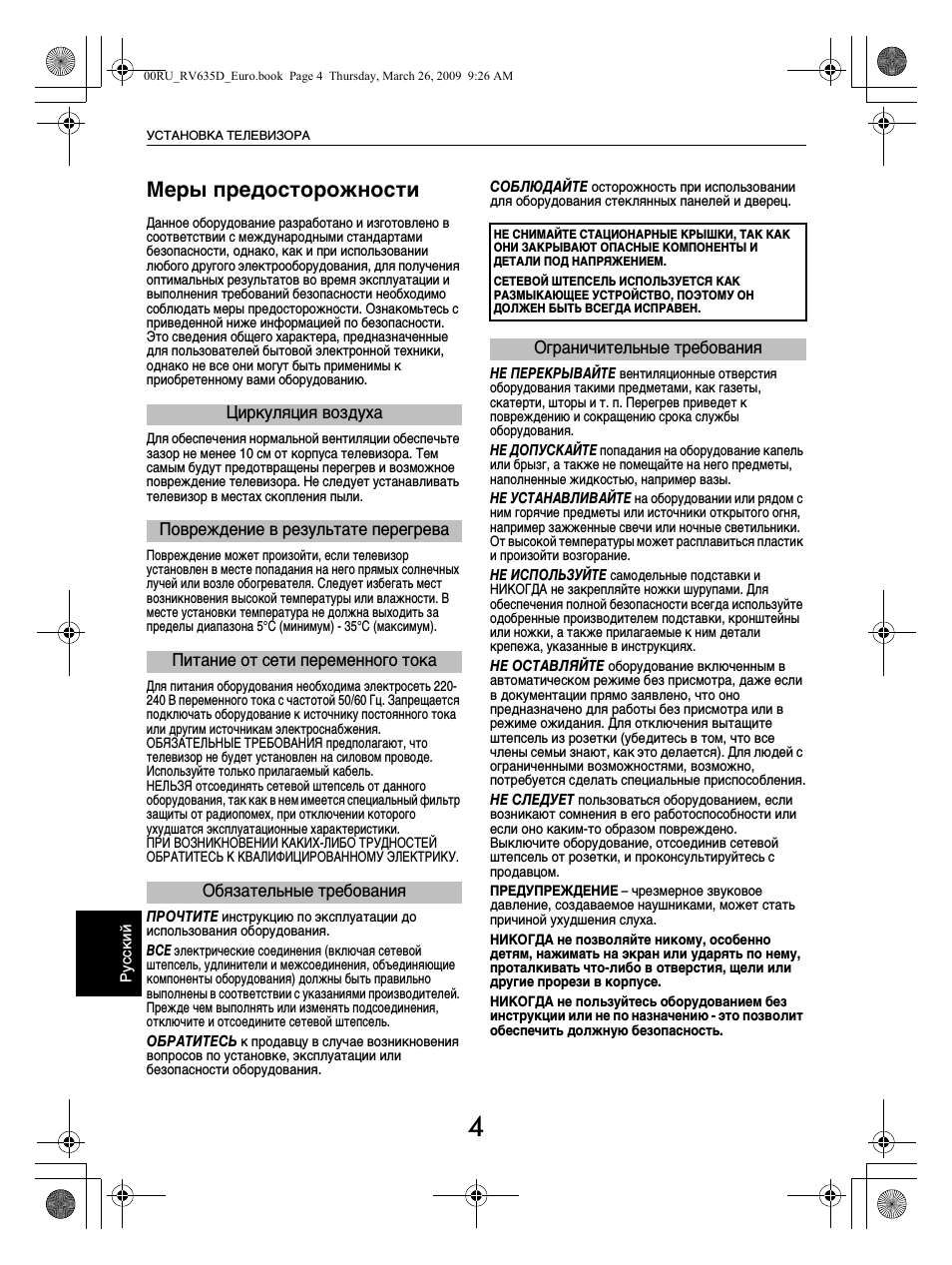

Меры предосторожности

Данное оборудование разработано и изготовлено в
соответствии с международными стандартами
безопасности, однако, как и при использовании
любого другого электрооборудования, для получения
оптимальных результатов во время эксплуатации и
выполнения требований безопасности необходимо
соблюдать меры предосторожности. Ознакомьтесь с
приведенной ниже информацией по безопасности.
Это сведения общего характера, предназначенные
для пользователей бытовой электронной техники,
однако не все они могут быть применимы к
приобретенному вами оборудованию.

Для обеспечения нормальной вентиляции обеспечьте
зазор не менее 10 см от корпуса телевизора. Тем
самым будут предотвращены перегрев и возможное
повреждение телевизора. Не следует устанавливать
телевизор в местах скопления пыли.

Повреждение может произойти, если телевизор
установлен в месте попадания на него прямых солнечных
лучей или возле обогревателя. Следует избегать мест
возникновения высокой температуры или влажности. В
месте установки температура не должна выходить за
пределы диапазона 5°C (минимум) - 35°C (максимум).

Для питания оборудования необходима электросеть 220-
240 В переменного тока с частотой 50/60 Гц. Запрещается
подключать оборудование к источнику постоянного тока
или другим источникам электроснабжения.
ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ предполагают, что
телевизор не будет установлен на силовом проводе.
Используйте только прилагаемый кабель.
НЕЛЬЗЯ отсоединять сетевой штепсель от данного
оборудования, так как в нем имеется специальный фильтр
защиты от радиопомех, при отключении которого
ухудшатся эксплуатационные характеристики.
ПРИ ВОЗНИКНОВЕНИИ КАКИХ-ЛИБО ТРУДНОСТЕЙ
ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ ЭЛЕКТРИКУ.

ПРОЧТИТЕ

инструкцию по эксплуатации до

использования оборудования.

ВСЕ

электрические соединения (включая сетевой

штепсель, удлинители и межсоединения, объединяющие
компоненты оборудования) должны быть правильно
выполнены в соответствии с указаниями производителей.
Прежде чем выполнять или изменять подсоединения,
отключите и отсоедините сетевой штепсель.

ОБРАТИТЕСЬ

к продавцу в случае возникновения

вопросов по установке, эксплуатации или
безопасности оборудования.

СОБЛЮДАЙТЕ

осторожность при использовании

для оборудования стеклянных панелей и дверец.

НЕ ПЕРЕКРЫВАЙТЕ

вентиляционные отверстия

оборудования такими предметами, как газеты,
скатерти, шторы и т. п. Перегрев приведет к
повреждению и сокращению срока службы
оборудования.

НЕ ДОПУСКАЙТЕ

попадания на оборудование капель

или брызг, а также не помещайте на него предметы,
наполненные жидкостью, например вазы.

НЕ УСТАНАВЛИВАЙТЕ

на оборудовании или рядом с

ним горячие предметы или источники открытого огня,
например зажженные свечи или ночные светильники.
От высокой температуры может расплавиться пластик
и произойти возгорание.

НЕ ИСПОЛЬЗУЙТЕ

самодельные подставки и

НИКОГДА не закрепляйте ножки шурупами. Для
обеспечения полной безопасности всегда используйте
одобренные производителем подставки, кронштейны
или ножки, а также прилагаемые к ним детали
крепежа, указанные в инструкциях.

НЕ ОСТАВЛЯЙТЕ

оборудование включенным в

автоматическом режиме без присмотра, даже если
в документации прямо заявлено, что оно
предназначено для работы без присмотра или в
режиме ожидания. Для отключения вытащите
штепсель из розетки (убедитесь в том, что все
члены семьи знают, как это делается). Для людей с
ограниченными возможностями, возможно,
потребуется сделать специальные приспособления.

НЕ СЛЕДУЕТ

пользоваться оборудованием, если

возникают сомнения в его работоспособности или
если оно каким-то образом повреждено.
Выключите оборудование, отсоединив сетевой
штепсель от розетки, и проконсультируйтесь с
продавцом.
ПРЕДУПРЕЖДЕНИЕ – чрезмерное звуковое
давление, создаваемое наушниками, может стать
причиной ухудшения слуха.
НИКОГДА не позволяйте никому, особенно
детям, нажимать на экран или ударять по нему,
проталкивать что-либо в отверстия, щели или
другие прорези в корпусе.
НИКОГДА не пользуйтесь оборудованием без
инструкции или не по назначению - это позволит
обеспечить должную безопасность.

Циркуляция воздуха

Повреждение в результате перегрева

Питание от сети переменного тока

Обязательные требования

НЕ СНИМАЙТЕ СТАЦИОНАРНЫЕ КРЫШКИ, ТАК КАК
ОНИ ЗАКРЫВАЮТ ОПАСНЫЕ КОМПОНЕНТЫ И
ДЕТАЛИ ПОД НАПРЯЖЕНИЕМ.

СЕТЕВОЙ ШТЕПСЕЛЬ ИСПОЛЬЗУЕТСЯ КАК
РАЗМЫКАЮЩЕЕ УСТРОЙСТВО, ПОЭТОМУ ОН
ДОЛЖЕН БЫТЬ ВСЕГДА ИСПРАВЕН.

Ограничительные требования

00RU_RV635D_Euro.book Page 4 Thursday, March 26, 2009 9:26 AM

5

УСТАНОВКА ТЕЛЕВИЗОРА

Ру
сс
кий

Установка и важная информация

Устанавливайте телевизор в местах, где нет прямых
солнечных лучей и яркого света; для комфортных условий
просмотра рекомендуется создать мягкое освещение
отраженным светом. Чтобы прямой солнечный свет не
попадал на экран, используйте шторы или жалюзи.
Установите телевизор на ровную, устойчивую поверхность,
которая способна выдержать его вес. В качестве
дополнительной меры безопасности можно закрепить
телевизор на поверхности или на стене с помощью
фиксирующих ремешков, как показано на рисунке.
Панели с ЖК-дисплеем изготавливаются по технологии
высокой точности, но иногда в некоторых областях
экрана могут отсутствовать элементы изображения или
присутствовать светящиеся точки. Это не является
признаком неисправности.
Обеспечьте установку телевизора в таком месте,
где отсутствует возможность его повреждения от
нажатия или ударов другими предметами, в результате чего экран может быть разбит или поврежден, а
также отсутствует возможность проталкивания мелких предметов в щели и отверстия в корпусе.

Чистка экрана и корпуса…

Выключите питание телевизора и протрите экран и корпус мягкой сухой тканью. Не рекомендуется
использовать какие-либо чистящие средства или растворители, так как это может повредить экран или корпус.

Функция цифрового приема этого телевизора действует только в странах, перечисленных в разделе “СТРАНА”
меню “НАСТРОЙКА”. В зависимости от страны и региона некоторые функции этого телевизора могут не
действовать. Прием будущих дополнительных или усовершенствованных услуг данным телевизором не может
быть гарантирован.
Если статические изображения, создаваемые при вещании 4:3, логотипы идентификации каналов, отображение
экранов компьютера, видеоигры, экранные меню и т.д. остаются на экране телевизора в течение длительного
времени, они могут оставить след на экране, поэтому рекомендуется уменьшать уровни яркости и контрастности.
Длительное, непрерывное отображение изображения формата 4:3 на экране 16:9 может привести к образованию
остаточного изображения кромки на экране 4:3. Это не является дефектом ЖК-дисплея и не является предметом
гарантии производителя. Регулярное изменение размерных режимов просмотра (например, Superlive) и
изменение яркости “Боковой панели” (в зависимости от модели) предотвратит образование остаточного
изображения.

Место установки

Примечание

ОГОВОРКА ОБ ИСКЛЮЧЕНИИ

Компания Toshiba ни при каких обстоятельствах не несет ответственности за ущерб или повреждение продукта,
вызванные следующими причинами:
i)

пожар;

ii) землетрясение;
iii) случайное повреждение;
iv) намеренно неправильная эксплуатация продукта;
v) эксплуатация продукта в неподходящих условиях;
vi) ущерб или повреждение продукта, возникшие во время использования его третьими лицами;
vii) любое повреждение или ущерб, возникшие в результате неправильного выполнения или игнорирования владельцем

инструкций, приведенных в руководстве пользователя;

viii) любой ущерб или повреждение, возникшие непосредственно в результате неправильной эксплуатации или

неисправной работы продукта, используемого вместе с другим присоединенным оборудованием.

Более того, ни при каких обстоятельствах компания Toshiba не будет нести ответственность за любой косвенный ущерб
или повреждение, включая помимо прочего упущенную выгоду, приостановку работы, потерю записанных данных,
возникшие как при нормальной эксплуатации продукта, так и при неправильном его использовании.

Прочное соединение

(как можно короче)

Вид сбоку

Вид сверху

Фиксирующий

ремешок

Зажим

‘P’

Зажим
‘P’

Фиксатор

Зажим

‘P’

Фиксирующий ремешок

00RU_RV635D_Euro.book Page 5 Thursday, March 26, 2009 9:26 AM

6

УСТАНОВКА ТЕЛЕВИЗОРА

Ру

сс

кий

Пульт дистанционного
управления

Краткая справочная информация по пульту
дистанционного управления.

1

Включение/режим ожидания

2

Выбор внешних источников входного сигнала

3

Неподвижное изображение

4

Вызов телетекста

5

Стереорежим/передача на двух языках

6

Цифровые субтитры или аналоговые страницы с
текстовыми субтитрами (при наличии)

7

Цифровые кнопки

8

Включение/выключение аудио описания

9

Переключение между параметрами ATV (аналоговое
телевидение) и DTV (DTV ТВ/DTV РАДИО/DTV ТЕКСТ,
при наличии)

10 Изменение громкости телевизора

11 Отключение звука телевизора

12 В режиме телевизора: изменение порядка программ

В режиме текста: смена текстовых страниц

13 В режиме телевизора: отображение на экране

информации
В режиме текста: доступ к индексной странице в
режиме текста

14 Доступ к меню Быстрое меню

15 Отображение цифровой программы передач

16 Выход из меню

17 При использовании меню перемещайте курсор на

экране стрелками вверх, вниз, влево или вправо.
Нажмите кнопку

Q для подтверждения выбора

18 Отображение экранных меню

19 Возврат к предыдущему меню

20 Кнопки управления текстом

21 Работа в текстовом режиме:

A

Отображение скрытого текста

B

Удержание желаемой страницы

C

Увеличение размера телетекста на экране

D

Выбор страницы при просмотре обычного
изображения

Работа в режиме ТВ:
D

Аналоговое отображение времени

Снимите заднюю крышку,
открывающую доступ к
батарейному отсеку, и
вставьте батарейки,
соблюдая полярность. Для
данного пульта
дистанционного
управления подходят
батарейки типа AAA, IEC
R03 1,5 В.

Не вставляйте

использованную, старую батарейку вместе с новой, а
также не вставляйте вместе батарейки разных типов.
Разряженные батарейки следует немедленно извлекать из
пульта, чтобы не допустить протечки кислоты в
батарейный отсек. Утилизацию батареек следует
выполнять в соответствии с инструкциями, указанными на
странице стр. 46 данного руководства. Предупреждение.
Батарейки не должны подвергаться воздействию высокой
температуры, источниками которой могут быть солнечный
свет, огонь и т. д.

Эффективность работы пульта дистанционного
управления ухудшается при увеличении расстояния более
пяти метров или при внешнем угле 30° от центра экрана
телевизора. Если зона действия уменьшается из-за
разряженных батареек, замените их.

1
5

6

9

13

12
14

16

19

21

20

2
3

4

7

8

11

10

15
17

18

Вставка батареек и эффективный

радиус действия пульта дистанционного

управления

00RU_RV635D_Euro.book Page 6 Thursday, March 26, 2009 9:26 AM

7

Ру
сс
кий

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

Подключение внешнего оборудования

Перед подключением внешнего оборудования выключите все выключатели питания. В случае
отсутствия выключателя отсоедините штепсель от настенной розетки.

Антенные кабели: - - - - - - - - - - - - - - - - - - - - -

Подсоедините антенну к гнезду на задней панели телевизора.
Если используется декодер* и/или устройство записи на
носитель, необходимо подсоединить антенный кабель к
телевизору через декодер и/или устройство записи на носитель.
Кабели SCART: . . . . . . . . . . . . . . . . . . . . . . . . . .

Подсоедините к телевизору гнездо видеомагнитофона IN/OUT.
Подсоедините к телевизору гнездо декодера TV. Соедините
гнездо устройства записи на носитель SAT с гнездом декодера
MEDIA REC.
Перед запуском функции Автомат. Настройка установите для
декодера и устройства записи на носитель режим ожидания.
Рядом с гнездами COMPONENT VIDEO INPUT находятся
гнезда звуковых сигналов, по которым будут подаваться
звуковые сигналы каналов L (Л) и R (П).
Гнездо цифрового аудиовыхода позволяет подсоединять
поддерживаемую систему объемного звучания.
ПРИМЕЧАНИЕ. Этот выход всегда активен.
HDMI™ (High-Definition Multimedia Interface - мультимедийный
интерфейс высокой четкости) предназначен для
использования с DVD-оборудованием декодером или
электрическим оборудованием с цифровым аудио- и
видеовыходом.
Список поддерживаемых разъемами HDMI форматов
видеосигналов и сигналов ПК приведен на стр. 49.
ПРИМЕЧАНИЕ. Несмотря на то, что к данному телевизору
можно подключать оборудование с интерфейсом HDMI,
некоторые виды такого оборудования могут работать
некорректно.

К разъемам задней панели телевизора можно подключать
разнообразное внешнее оборудование, поэтому по

всем

видам подключения дополнительного оборудования
необходимо обращаться к соответствующим
руководствам по эксплуатации для пользователей.

SCART 1 рекомендуется использовать для декодера, а
SCART 2 - для устройства записи на носитель.

При подключении оборудования с разъемом S-VIDEO
установите для INPUT параметр EXT 2. см. стр. 39

Если телевизор автоматически переключается на внешнее
оборудование, нажмите кнопку нужной программы, чтобы
вернуться к обычному режиму просмотра телевизора.
Чтобы переключиться на внешнее оборудование, нажмите
кнопку

o

и выберите любой из режимов: DTV, EXT 1,

EXT 2, EXT 3, HDMI 1, HDMI 2, HDMI 3, HDMI 4, ПК или ATV.

Если в режиме DTV нажать кнопку

r

, изображение на

экране и вывод SCART приостановятся.

Если в режиме DTV выбран режим внешнего входа, с гнезда
SCART не будут выводиться видео-/аудиосигналы. В режиме
EPG можно также отключить звук на выходе SCART.

КОМПОНЕТНЫЙ ВИДЕОВХОД (EXT 3)

Входные гнезда HDMI™

SCART 2 (EXT 2)

КРЕПЕЖНАЯ
ЛЕНТА

SCART 1 (EXT 1)

декодер

*

устройство записи на носитель

*возможно

использование
цифрового спутникового
или любого другого
совместимого декодера.

Выключатель
питания

ОПТИЧЕСКИЙ ЦИФРОВОЙ АУДИОВЫХОД

Разъем RS-232C (только для техобслуживания)

Антенна/кабель

На рисунке изображена модель 32RV635D.

Изготовлено по лицензии компании Dolby Laboratories.

Dolby и знак в виде двойной буквы D являются
зарегистрированными товарными знаками компании
Dolby Laboratories.

HDMI, логотип HDMI и High-Definition Multimedia
Interface являются товарными знаками или
зарегистрированными товарными знаками HDMI
Licensing, LLC.

INSTAPORT™ и логотип INSTAPORT являются товарными знаками
компании Silicon Image, Inc. в США и других странах.

00RU02CONNECT.fm Page 7 Friday, March 27, 2009 4:59 PM

8

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

Ру

сс

кий

Подключение устройства
HDMI™ или DVI ко входу HDMI

Входное гнездо HDMI телевизора принимает цифровой
звук и несжатое цифровое видео с устройства HDMI, а
также несжатое цифровое видео с устройства DVI
(Digital Visual Interface - цифровой видеоинтерфейс).

Данное входное гнездо принимает программный материал HDCP
(High-Bandwidth Digital-Content Protection - стандарт защиты
широкополосных цифровых данных) в цифровом формате EIA/
CEA-861-D–совместимых

[1]

потребительских электронных

устройств (таких как декодер каналов кабельного телевидения
или DVD-проигрыватель с выходом HDMI или DVI). Для
получения информации о форматах видеосигналов см. стр. 49.

ПРИМЕЧАНИЕ.
• Некоторое оборудование HDMI ранних версий может

некорректно работать с новыми телевизорами,
поддерживающими HDMI, в связи с принятием нового
стандарта. Сначала отключите кабель HDMI и
попробуйте установить для следующих режимов (Lip
Sync,

INSTAPORT™) значение “Выкл”. Источник с

интерфейсом HDMI ранней версии должен нормально
работать с телевизором. См. стр. 40.

• Поддерживаемый аудиоформат: линейный PCM, частота

дискретизации 32/44,1/48 кГц.

Подсоедините кабель HDMI (разъем типа A) к терминалу HDMI.

Для обеспечения нормальной работы рекомендуется
использовать кабель HDMI с логотипом HDMI (

).

• Если соединение HDMI поддерживает сигнал 1080p и

(или) телевизор поддерживает частоту регенерации
выше 50 Гц, необходимо использовать кабель
2 категории. Обычный кабель HDMI/DVI может
некорректно работать в этом режиме.

• Кабель HDMI передает как видео-, так и аудиосигнал.

Отдельный кабель аналогового аудиосигнала не
требуется (см. иллюстрацию).

• См. раздел “Звук HDMI 1” на стр. 40.

Терминал HDMI 4 располагается на боковой стенке телевизора.

Для просмотра видеоизображения с устройства HDMI
нажмите кнопку

o

, чтобы выбрать режим HDMI 1, HDMI 2,

HDMI 3 или HDMI 4.

Подсоедините переходный кабель HDMI-DVI (разъем HDMI
типа A) к терминалу HDMI 1 и аудиокабели к гнезду PC/
HDMI1 (AUDIO) (см. рисунок).
• Рекомендуемая длина кабеля адаптера HDMI-DVI

составляет 2 м.

• По переходному кабелю HDMI-DVI передается только

видеосигнал. Необходим отдельный кабель аналогового
аудиосигнала.

• См. раздел “Звук HDMI 1” на стр. 40.

ПРИМЕЧАНИЕ.
Для правильного включения и выключения устройства
HDMI или DVI рекомендуется выполнять следующие
действия.
• При включении электронных компонентов сначала

включайте телевизор, а затем устройство HDMI или DVI.

• При выключении электронных компонентов сначала

выключайте устройство HDMI или DVI, а затем
телевизор.

Подключение устройства HDMI

HDMI

OUT

VIDEO AUDIO

L

R

R

L

OUT

IN

Кабель HDMI

Устройство HDMI

Подключение устройства DVI

DVI / HDCP

OUT

VIDEO AUDIO

L

R

R

L

OUT

IN

Переходный
кабель HDMI-
DVI

Аудиокабель для подсоединения

HDMI к телевизору

(не прилагается)

Устройство DVI

[1] Совместимость EIA/CEA-861-D обеспечивает передачу
несжатого цифрового видеоизображения и защиту
широкополосного цифрового содержимого, что соответствует
стандартам приема видеосигналов высокой четкости. Так как это
развивающаяся технология, некоторые устройства могут
некорректно работать с данным телевизором.
HDMI, логотип HDMI и High-Definition Multimedia Interface являются
товарными знаками или зарегистрированными товарными знаками
HDMI Licensing LLC.

00RU_RV635D_Euro.book Page 8 Thursday, March 26, 2009 9:26 AM

9

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

Ру
сс
кий

Подключение компьютера

С помощью соединения RGB/PC или HDMI на
телевизоре можно отображать дисплей
компьютера и прослушивать звук через
громкоговорители телевизора.

При подключении ПК к терминалу RGB/PC на телевизоре
используйте аналоговый компьютерный кабель RGB (15-
контактный) и аудиокабель для ПК, подключаемый к
гнездам PC/HDMI1 (AUDIO). В подменю AV-соединение
меню НАСТРОЙКА выберите для параметра Звук PC/
HDMI 1

значение ПК.

Для использования ПК задайте на нем выходное
разрешение для монитора до подключения компьютера к
телевизору. Для получения информации о форматах
сигналов ПК см. стр. 48.

Для отображения оптимального изображения
воспользуйтесь функцией настройки ПК (см. стр. 38).

ПРИМЕЧАНИЕ.
• Разъем ввода аудиосигналов с ПК на телевизоре

используется совместно с разъемом ввода аналоговых
аудиосигналов HDMI 1 (см. стр. 39).

• Некоторые модели ПК невозможно подключить к

данному телевизору.

• Для компьютеров с совместимым 15-контактным

терминалом mini D-sub переходник не требуется.

• В зависимости от диска DVD и характеристик ПК, на

котором воспроизводится содержимое DVD-Video,
некоторые эпизоды могут быть пропущены или будет
невозможна пауза во время просмотра эпизодов под
разными углами.

• По краям экрана могут появиться полосы, или некоторые

части изображения станут невидны. Это не является
неисправностью, а вызвано изменением масштаба
изображения в соответствии с настройками.

• При выборе режима ввода с ПК некоторые функции

телевизора будут недоступны, например Ручная
настройки в меню НАСТРОЙКА, Цвет, Тон, Четкость и
Уровень черного/белого в меню ИЗОБРАЖ.

• При подключении определенной модели ПК с редким

сигналом этот сигнал может быть распознан
некорректно.

При подключении ПК к терминалу HDMI на телевизоре
используйте переходной кабель HDMI-DVI и кабель
аналогового аудиосигнала.

Если ПК подключается к терминалу HDMI, используйте
кабель HDMI (разъем типа A). Отдельный кабель
аналогового сигнала не требуется (см. стр. 8).

Для получения информации о ПК и форматах
видеосигналов см. стр. 49.

ПРИМЕЧАНИЕ.
• Края изображений могут быть скрыты.
• При подключении определенной модели ПК с редким

сигналом этот сигнал может быть распознан
некорректно.

Подключение ПК к терминалу RGB/PC

задняя панель телевизора

Компьютер

Аудиокабель для
подсоединения ПК к
телевизору
(не прилагается)

Переходник-
преобразователь, если
требуется
(не прилагается)

15-контактный разъем
Mini D-sub

Кабель RGB PC
(не прилагается)

Подключение ПК к терминалу HDMI

задняя панель телевизора

Компьютер

Аудиокабель
для
подсоединения
ПК к телевизору
(не прилагается)

Переходной
кабель HDMI-DVI

00RU_RV635D_Euro.book Page 9 Thursday, March 26, 2009 9:26 AM

10

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

Ру

сс

кий

Элементы управления и входные соединения

К входным гнездам боковой панели телевизора можно подключать разнообразное внешнее оборудование.
Несмотря на то, что все необходимые регулировки телевизора и управление им можно выполнять с помощью
пульта дистанционного управления, для некоторых функций можно пользоваться кнопками на телевизоре.

Если КРАСНЫЙ СВЕТОДИОД не горит, убедитесь, что
сетевой штепсель подключен к источнику питания, и
нажмите кнопку

!

. Кнопка включения питания

телевизора находится с левой стороны. Если изображение
не появляется, нажмите кнопку

1

на пульте

дистанционного управления; это займет несколько секунд.
Загорится ЗЕЛЕНЫЙ СВЕТОДИОД.
Чтобы перевести телевизор в режим ожидания, нажмите
кнопку

1

на пульте дистанционного управления. Для

просмотра телевизора снова нажмите кнопку

1

.

Изображение появится через несколько секунд.

Для просмотра меню нажмите кнопку MENU на пульте
дистанционного управления.

Меню отобразится в виде списка из пяти разделов. При
выборе любого из обозначений с помощью навигационных
клавиш

C

или

c

на пульте дистанционного управления

внизу появятся соответствующие параметры.

ПРИМЕЧАНИЕ. То же меню отобразится в режиме DTV
(цифровое телевидение) и ATV (аналоговое телевидение);
однако некоторые элементы будут выделены серым в
каждом случае.

Для использования этих параметров нажмите кнопки

B

и

b

на пульте дистанционного управления, чтобы

переместиться вверх или вниз по списку, а затем нажмите

Q,

C

или

c

, чтобы выбрать нужный параметр. Следуйте

инструкциям на экране. В данном руководстве подробно
описаны функции каждого меню.

Для изменения громкости нажимайте кнопку –

2

+.

Для смены программы нажимайте кнопку

b

p

B

.

Нажмите кнопку MENU и

I

,

i

,

U

или

u

для управления

режимами звука и изображения.
Нажмите кнопку MENU для завершения.
При использовании кабеля S-video достигается более
высокое качество изображения, чем при использовании
кабеля композитного видео. При подсоединении кабеля S-
video к разъему EXT 3 обязательно отсоедините
стандартный кабель (композитного) видео, иначе качество
изображения не будет приемлемым.
Для выбора внешних источников входного сигнала
нажимайте кнопку

o

, пока не будет выбран необходимый

источник, как описано на стр. 39.
Подробную информацию о подключаемом оборудовании
всегда см. в соответствующем руководстве пользователя.

ПРИМЕЧАНИЕ. Интерактивные видеоигры, в которых
требуется использовать джойстик в виде пистолета или
автомата для стрельбы по целям на экране, возможно,
будут непригодны для использования на этом телевизоре.

Режим ожидания

КРАСНЫЙ СВЕТОДИОД
– режим ожидания
ЗЕЛЕНЫЙ СВЕТОДИОД
– питание вкл.

ОРАНЖЕВЫЙ СВЕТОДИОД – установлен
программный таймер (только цифровой)
КРАСНЫЙ СВЕТОДИОД – активный
программный таймер
(только цифровой)

Выключатель
питания

ОБЩИЙ ИНТЕРФЕЙС
Общий интерфейс предназначен
для модуля CAM.
Обратитесь к поставщику услуг.

Порт USB
Доступ к файлам
фотографий

ВХОД HDMI 4
(Имеется не на
всех моделях.)

ВХОД 3
(EXT 3)

Вход 3 (на боковой

панели) имеет приоритет
перед гнездом EXT 3 (на
задней панели) при
одновременном
использовании обоих
типов соединения.

ЗЕЛЕНЫЙ СВЕТОДИОД –
включен таймер

На рисунке изображена модель 32RV635D.

Включение

Использование пульта дистанционного

управления

Использование элементов управления и

подключений

00RU_RV635D_Euro.book Page 10 Thursday, March 26, 2009 9:26 AM
