Instruction manual and user guide for
Toshiba 32AV655PR

AV6**P

LV6**P

RV6**P

ANALOGUE

Series

00RU_AVLVRV655P_Euro1.book Page 1 Wednesday, August 12, 2009 5:32 PM

2

Русск

ий

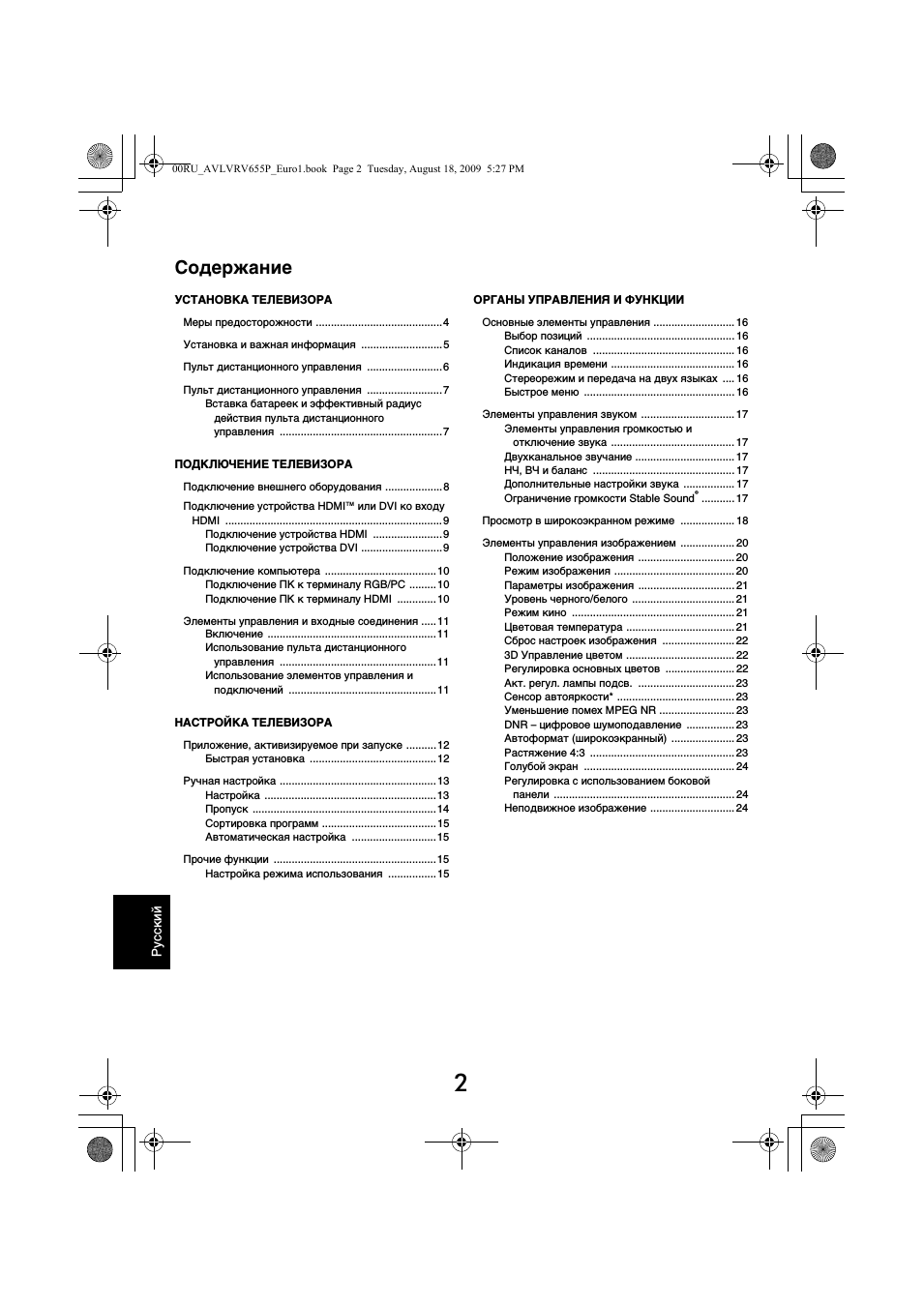

Содержание

УСТАНОВКА ТЕЛЕВИЗОРА

Меры предосторожности ..........................................4

Установка и важная информация ...........................5

Пульт дистанционного управления .........................6

Пульт дистанционного управления .........................7

Вставка батареек и эффективный радиус

действия пульта дистанционного
управления ......................................................7

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

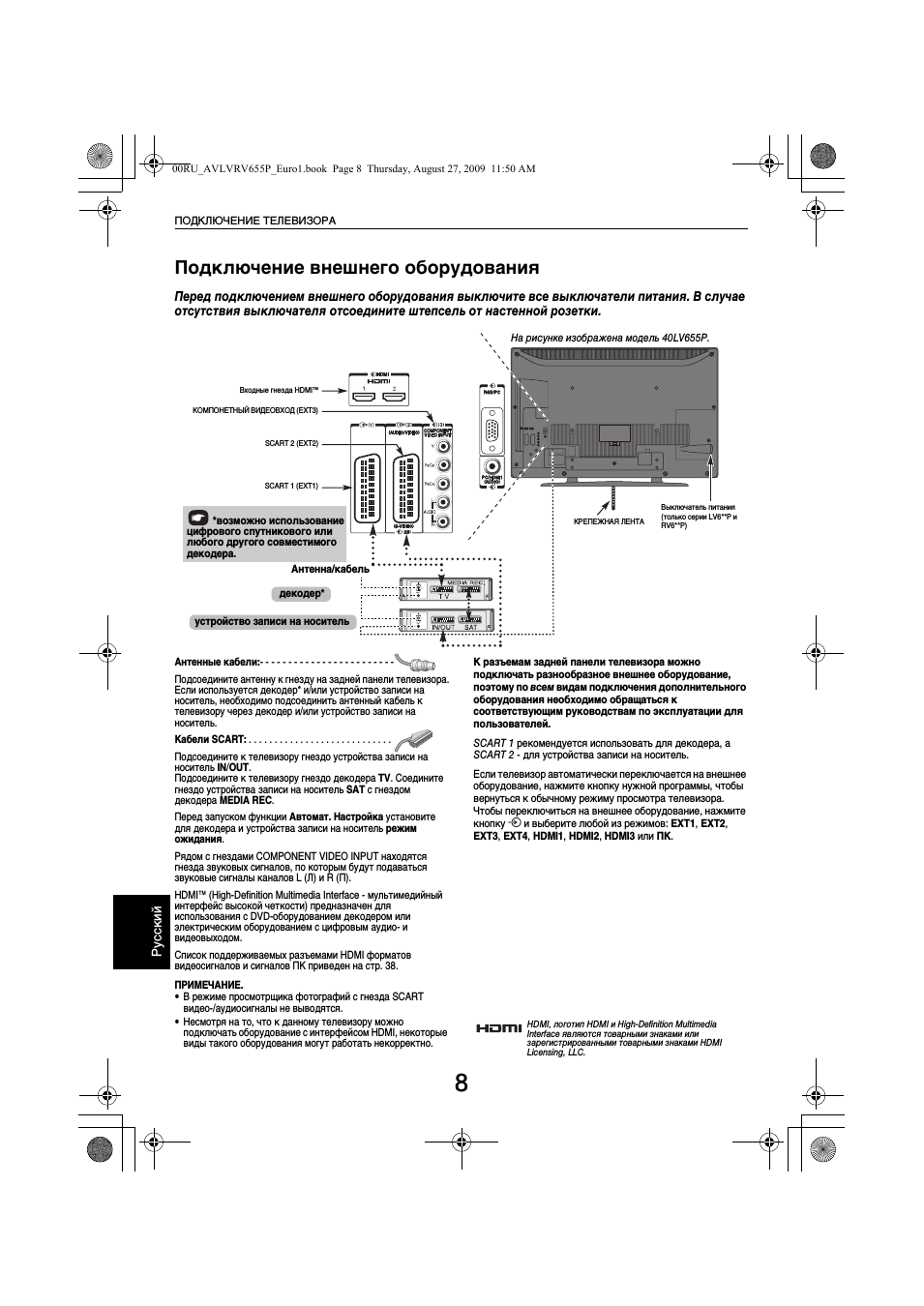

Подключение внешнего оборудования ...................8

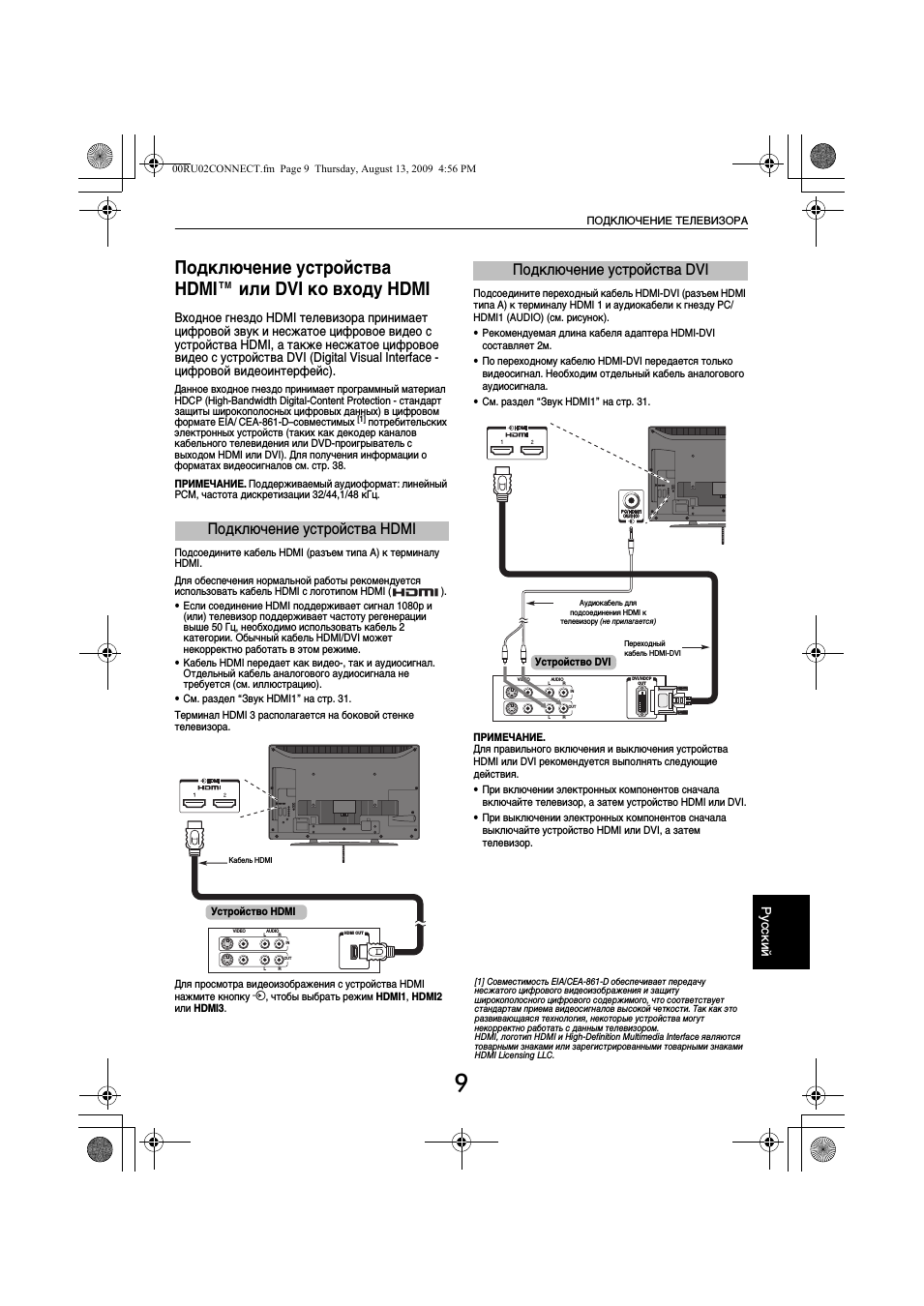

Подключение устройства HDMI™ или DVI ко входу

HDMI ........................................................................9

Подключение устройства HDMI .......................9
Подключение устройства DVI ...........................9

Подключение компьютера .....................................10

Подключение ПК к терминалу RGB/PC .........10
Подключение ПК к терминалу HDMI .............10

Элементы управления и входные соединения .....11

Включение ........................................................11
Использование пульта дистанционного

управления ....................................................11

Использование элементов управления и

подключений .................................................11

НАСТРОЙКА ТЕЛЕВИЗОРА

Приложение, активизируемое при запуске ..........12

Быстрая установка ..........................................12

Ручная настройка ....................................................13

Настройка .........................................................13
Пропуск .............................................................14
Сортировка программ ......................................15
Автоматическая настройка ............................15

Прочие функции ......................................................15

Настройка режима использования ................15

ОРГАНЫ УПРАВЛЕНИЯ И ФУНКЦИИ

Основные элементы управления ........................... 16

Выбор позиций ................................................. 16
Список каналов ............................................... 16
Индикация времени ......................................... 16
Стереорежим и передача на двух языках .... 16
Быстрое меню .................................................. 16

Элементы управления звуком ............................... 17

Элементы управления громкостью и

отключение звука ......................................... 17

Двухканальное звучание ................................. 17
НЧ, ВЧ и баланс ............................................... 17
Дополнительные настройки звука ................. 17
Ограничение громкости Stable Sound

®

........... 17

Просмотр в широкоэкранном режиме .................. 18

Элементы управления изображением .................. 20

Положение изображения ................................ 20
Режим изображения ........................................ 20
Параметры изображения ................................ 21
Уровень черного/белого .................................. 21
Режим кино ...................................................... 21
Цветовая температура .................................... 21
Сброс настроек изображения ........................ 22
3D Управление цветом .................................... 22
Регулировка основных цветов ....................... 22
Акт. регул. лампы подсв. ................................ 23
Сенсор автояркости* ....................................... 23
Уменьшение помех MPEG NR ......................... 23
DNR – цифровое шумоподавление ................ 23
Автоформат (широкоэкранный) ..................... 23
Растяжение 4:3 ................................................ 23
Голубой экран .................................................. 24
Регулировка с использованием боковой

панели ............................................................ 24

Неподвижное изображение ............................ 24

00RU_AVLVRV655P_Euro1.book Page 2 Tuesday, August 18, 2009 5:27 PM

3

Русски

й

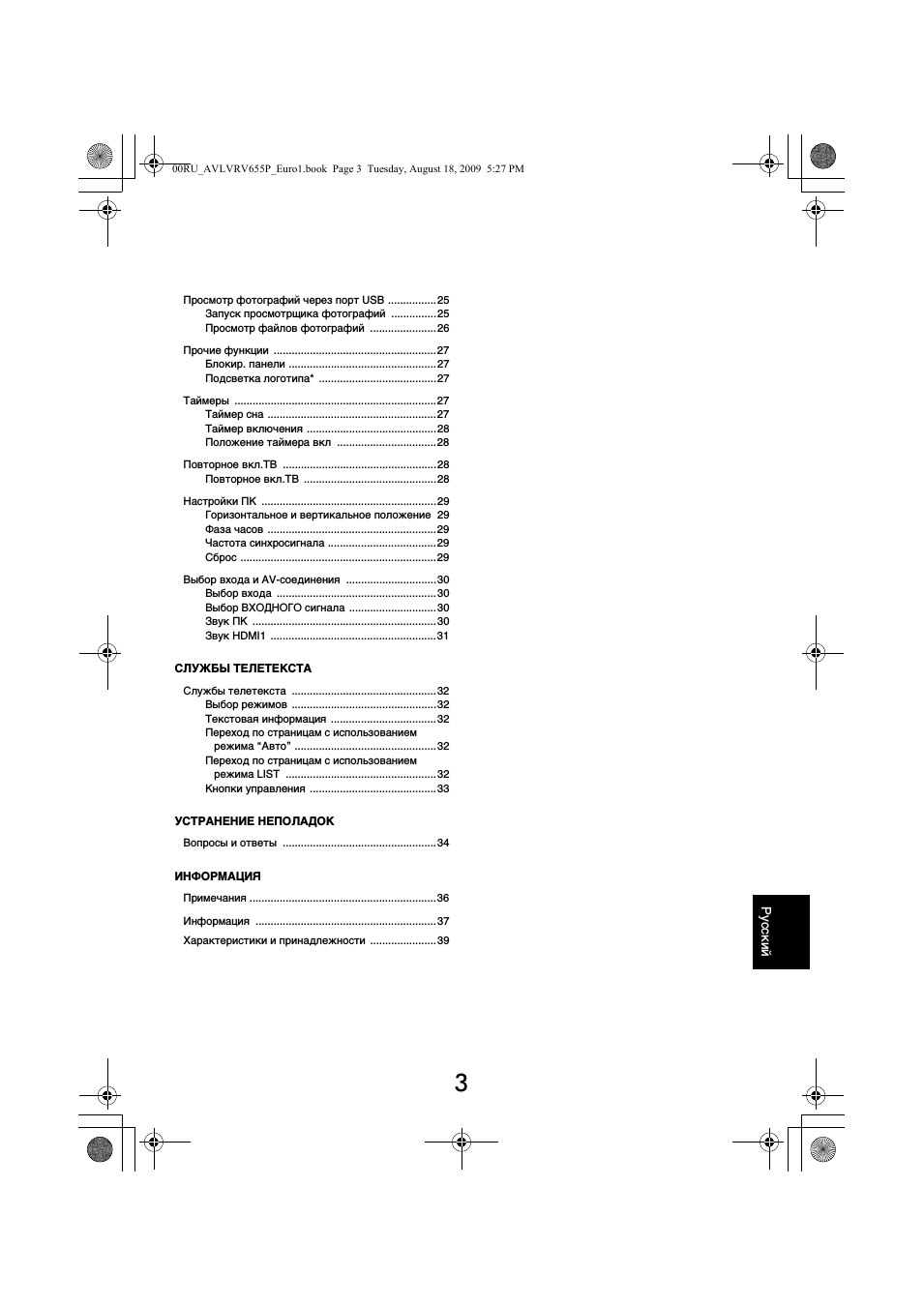

Просмотр фотографий через порт USB ................25

Запуск просмотрщика фотографий ...............25
Просмотр файлов фотографий ......................26

Прочие функции ......................................................27

Блокир. панели .................................................27
Подсветка логотипа* .......................................27

Таймеры ...................................................................27

Таймер сна ........................................................27
Таймер включения ...........................................28
Положение таймера вкл .................................28

Повторное вкл.ТВ ...................................................28

Повторное вкл.ТВ ............................................28

Настройки ПК ..........................................................29

Горизонтальное и вертикальное положение 29
Фаза часов ........................................................29
Частота синхросигнала ....................................29
Сброс .................................................................29

Выбор входа и AV-соединения ..............................30

Выбор входа .....................................................30
Выбор ВХОДНОГО сигнала .............................30
Звук ПК .............................................................30
Звук HDMI1 .......................................................31

СЛУЖБЫ ТЕЛЕТЕКСТА

Службы телетекста ................................................32

Выбор режимов ................................................32
Текстовая информация ...................................32
Переход по страницам с использованием

режима “Авто” ...............................................32

Переход по страницам с использованием

режима LIST ..................................................32

Кнопки управления ..........................................33

УСТРАНЕНИЕ НЕПОЛАДОК

Вопросы и ответы ...................................................34

ИНФОРМАЦИЯ

Примечания ..............................................................36

Информация ............................................................37

Характеристики и принадлежности ......................39

00RU_AVLVRV655P_Euro1.book Page 3 Tuesday, August 18, 2009 5:27 PM

4

Русск

ий

УСТАНОВКА ТЕЛЕВИЗОРА

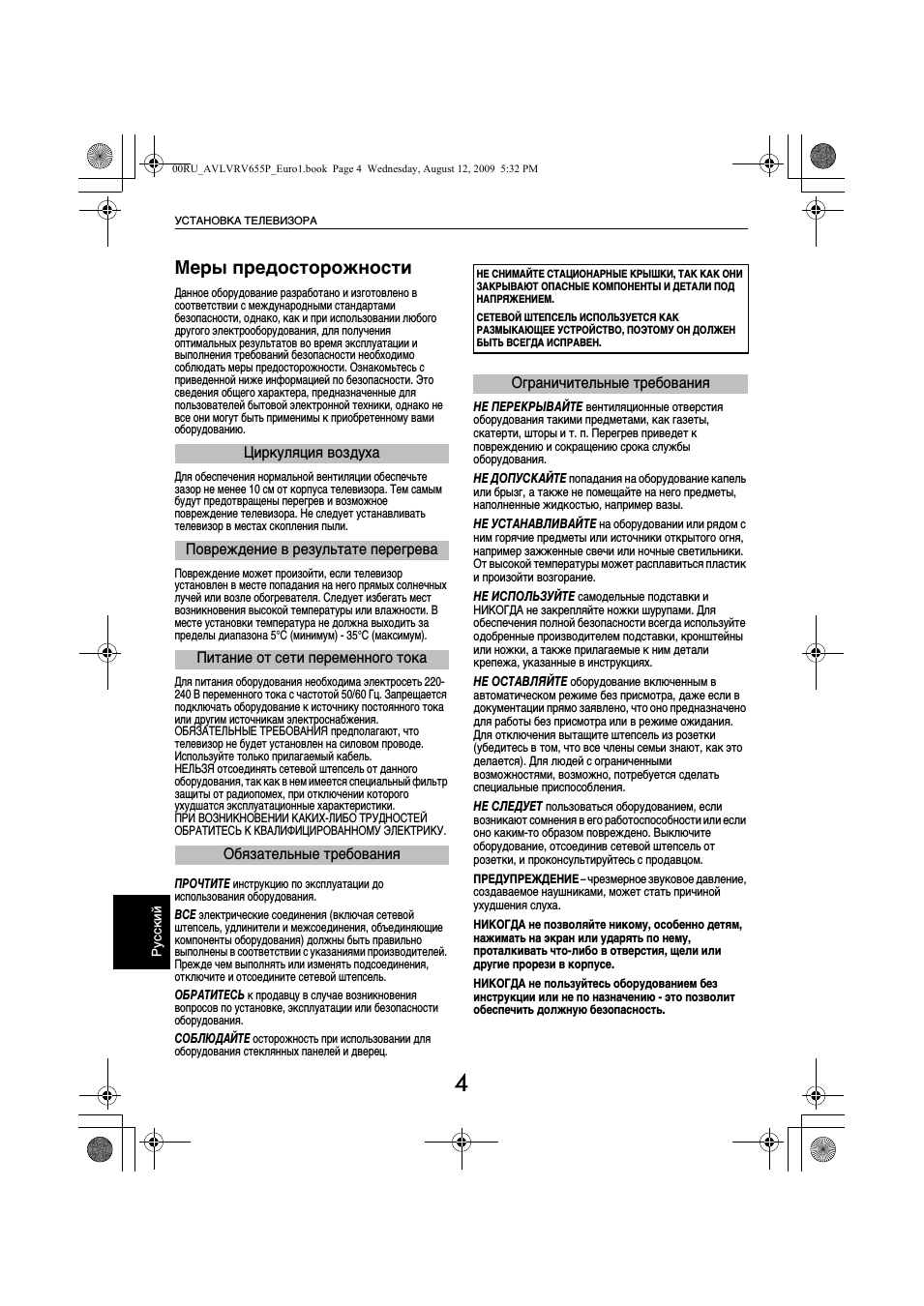

Меры предосторожности

Данное оборудование разработано и изготовлено в
соответствии с международными стандартами
безопасности, однако, как и при использовании любого
другого электрооборудования, для получения
оптимальных результатов во время эксплуатации и
выполнения требований безопасности необходимо
соблюдать меры предосторожности. Ознакомьтесь с
приведенной ниже информацией по безопасности. Это
сведения общего характера, предназначенные для
пользователей бытовой электронной техники, однако не
все они могут быть применимы к приобретенному вами
оборудованию.

Для обеспечения нормальной вентиляции обеспечьте
зазор не менее 10 см от корпуса телевизора. Тем самым
будут предотвращены перегрев и возможное
повреждение телевизора. Не следует устанавливать
телевизор в местах скопления пыли.

Повреждение может произойти, если телевизор
установлен в месте попадания на него прямых солнечных
лучей или возле обогревателя. Следует избегать мест
возникновения высокой температуры или влажности. В
месте установки температура не должна выходить за
пределы диапазона 5°C (минимум) - 35°C (максимум).

Для питания оборудования необходима электросеть 220-
240 В переменного тока с частотой 50/60 Гц. Запрещается
подключать оборудование к источнику постоянного тока
или другим источникам электроснабжения.
ОБЯЗАТЕЛЬНЫЕ ТРЕБОВАНИЯ предполагают, что
телевизор не будет установлен на силовом проводе.
Используйте только прилагаемый кабель.
НЕЛЬЗЯ отсоединять сетевой штепсель от данного
оборудования, так как в нем имеется специальный фильтр
защиты от радиопомех, при отключении которого
ухудшатся эксплуатационные характеристики.
ПРИ ВОЗНИКНОВЕНИИ КАКИХ-ЛИБО ТРУДНОСТЕЙ
ОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ ЭЛЕКТРИКУ.

ПРОЧТИТЕ

инструкцию по эксплуатации до

использования оборудования.

ВСЕ

электрические соединения (включая сетевой

штепсель, удлинители и межсоединения, объединяющие
компоненты оборудования) должны быть правильно
выполнены в соответствии с указаниями производителей.
Прежде чем выполнять или изменять подсоединения,
отключите и отсоедините сетевой штепсель.

ОБРАТИТЕСЬ

к продавцу в случае возникновения

вопросов по установке, эксплуатации или безопасности
оборудования.

СОБЛЮДАЙТЕ

осторожность при использовании для

оборудования стеклянных панелей и дверец.

НЕ ПЕРЕКРЫВАЙТЕ

вентиляционные отверстия

оборудования такими предметами, как газеты,
скатерти, шторы и т. п. Перегрев приведет к
повреждению и сокращению срока службы
оборудования.

НЕ ДОПУСКАЙТЕ

попадания на оборудование капель

или брызг, а также не помещайте на него предметы,
наполненные жидкостью, например вазы.

НЕ УСТАНАВЛИВАЙТЕ

на оборудовании или рядом с

ним горячие предметы или источники открытого огня,
например зажженные свечи или ночные светильники.
От высокой температуры может расплавиться пластик
и произойти возгорание.

НЕ ИСПОЛЬЗУЙТЕ

самодельные подставки и

НИКОГДА не закрепляйте ножки шурупами. Для
обеспечения полной безопасности всегда используйте
одобренные производителем подставки, кронштейны
или ножки, а также прилагаемые к ним детали
крепежа, указанные в инструкциях.

НЕ ОСТАВЛЯЙТЕ

оборудование включенным в

автоматическом режиме без присмотра, даже если в
документации прямо заявлено, что оно предназначено
для работы без присмотра или в режиме ожидания.
Для отключения вытащите штепсель из розетки
(убедитесь в том, что все члены семьи знают, как это
делается). Для людей с ограниченными
возможностями, возможно, потребуется сделать
специальные приспособления.

НЕ СЛЕДУЕТ

пользоваться оборудованием, если

возникают сомнения в его работоспособности или если
оно каким-то образом повреждено. Выключите
оборудование, отсоединив сетевой штепсель от
розетки, и проконсультируйтесь с продавцом.

ПРЕДУПРЕЖДЕНИЕ – чрезмерное звуковое давление,
создаваемое наушниками, может стать причиной
ухудшения слуха.

НИКОГДА не позволяйте никому, особенно детям,
нажимать на экран или ударять по нему,
проталкивать что-либо в отверстия, щели или
другие прорези в корпусе.

НИКОГДА не пользуйтесь оборудованием без
инструкции или не по назначению - это позволит
обеспечить должную безопасность.

Циркуляция воздуха

Повреждение в результате перегрева

Питание от сети переменного тока

Обязательные требования

НЕ СНИМАЙТЕ СТАЦИОНАРНЫЕ КРЫШКИ, ТАК КАК ОНИ
ЗАКРЫВАЮТ ОПАСНЫЕ КОМПОНЕНТЫ И ДЕТАЛИ ПОД
НАПРЯЖЕНИЕМ.

СЕТЕВОЙ ШТЕПСЕЛЬ ИСПОЛЬЗУЕТСЯ КАК
РАЗМЫКАЮЩЕЕ УСТРОЙСТВО, ПОЭТОМУ ОН ДОЛЖЕН
БЫТЬ ВСЕГДА ИСПРАВЕН.

Ограничительные требования

00RU_AVLVRV655P_Euro1.book Page 4 Wednesday, August 12, 2009 5:32 PM

5

УСТАНОВКА ТЕЛЕВИЗОРА

Русски

й

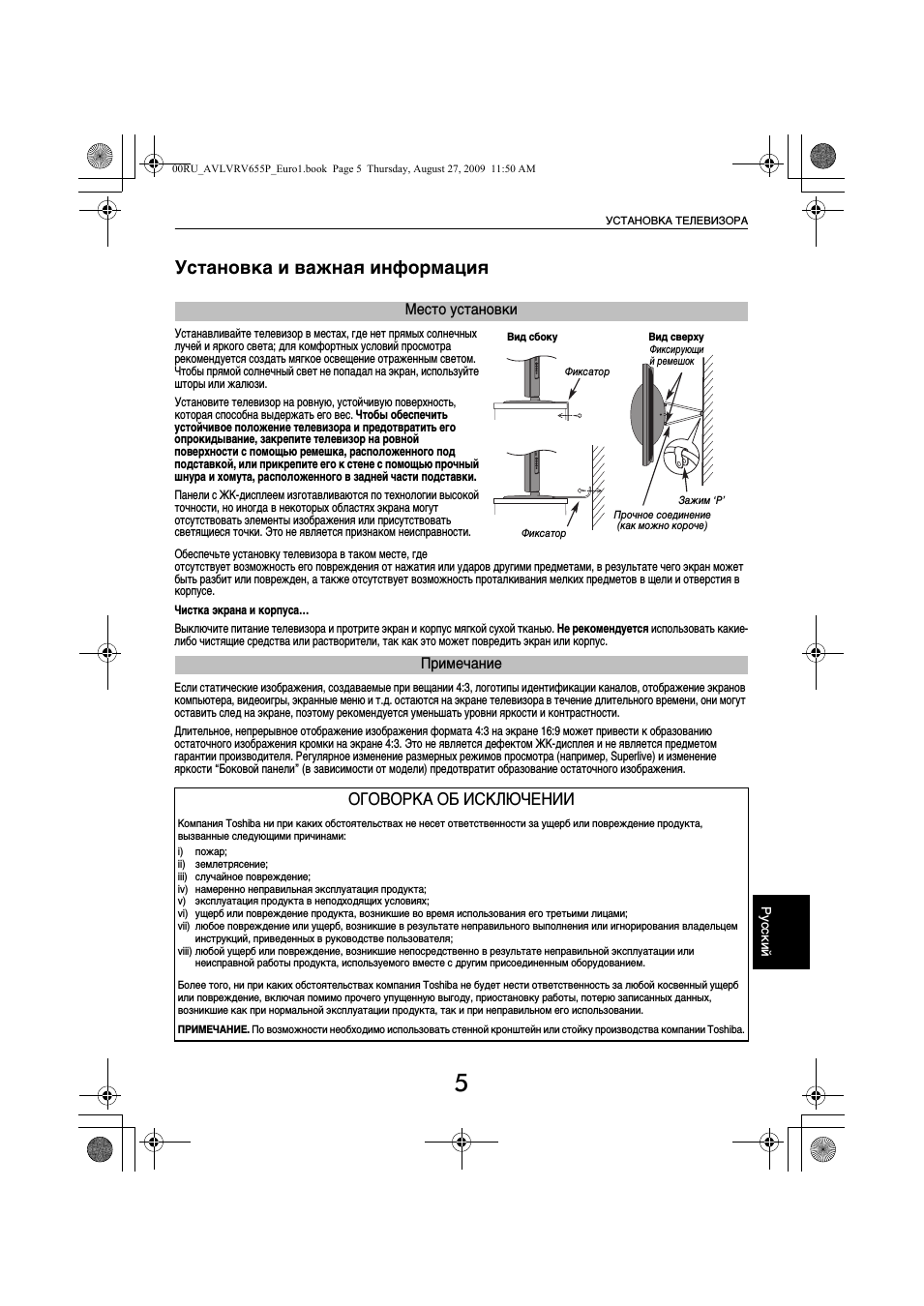

Установка и важная информация

Устанавливайте телевизор в местах, где нет прямых солнечных
лучей и яркого света; для комфортных условий просмотра
рекомендуется создать мягкое освещение отраженным светом.
Чтобы прямой солнечный свет не попадал на экран, используйте
шторы или жалюзи.

Установите телевизор на ровную, устойчивую поверхность,
которая способна выдержать его вес. Чтобы обеспечить
устойчивое положение телевизора и предотвратить его
опрокидывание, закрепите телевизор на ровной
поверхности с помощью ремешка, расположенного под
подставкой, или прикрепите его к стене с помощью прочный
шнypа и xомyта, расположенного в задней части подставки.

Панели с ЖК-дисплеем изготавливаются по технологии высокой
точности, но иногда в некоторых областях экрана могут
отсутствовать элементы изображения или присутствовать
светящиеся точки. Это не является признаком неисправности.

Обеспечьте установку телевизора в таком месте, где
отсутствует возможность его повреждения от нажатия или ударов другими предметами, в результате чего экран может
быть разбит или поврежден, а также отсутствует возможность проталкивания мелких предметов в щели и отверстия в
корпусе.

Чистка экрана и корпуса…

Выключите питание телевизора и протрите экран и корпус мягкой сухой тканью. Не рекомендуется использовать какие-
либо чистящие средства или растворители, так как это может повредить экран или корпус.

Если статические изображения, создаваемые при вещании 4:3, логотипы идентификации каналов, отображение экранов
компьютера, видеоигры, экранные меню и т.д. остаются на экране телевизора в течение длительного времени, они могут
оставить след на экране, поэтому рекомендуется уменьшать уровни яркости и контрастности.

Длительное, непрерывное отображение изображения формата 4:3 на экране 16:9 может привести к образованию
остаточного изображения кромки на экране 4:3. Это не является дефектом ЖК-дисплея и не является предметом
гарантии производителя. Регулярное изменение размерных режимов просмотра (например, Superlive) и изменение
яркости “Боковой панели” (в зависимости от модели) предотвратит образование остаточного изображения.

Место установки

Примечание

ОГОВОРКА ОБ ИСКЛЮЧЕНИИ

Компания Toshiba ни при каких обстоятельствах не несет ответственности за ущерб или повреждение продукта,
вызванные следующими причинами:

i)

пожар;

ii) землетрясение;
iii) случайное повреждение;
iv) намеренно неправильная эксплуатация продукта;
v) эксплуатация продукта в неподходящих условиях;
vi) ущерб или повреждение продукта, возникшие во время использования его третьими лицами;
vii) любое повреждение или ущерб, возникшие в результате неправильного выполнения или игнорирования владельцем

инструкций, приведенных в руководстве пользователя;

viii) любой ущерб или повреждение, возникшие непосредственно в результате неправильной эксплуатации или

неисправной работы продукта, используемого вместе с другим присоединенным оборудованием.

Более того, ни при каких обстоятельствах компания Toshiba не будет нести ответственность за любой косвенный ущерб
или повреждение, включая помимо прочего упущенную выгоду, приостановку работы, потерю записанных данных,
возникшие как при нормальной эксплуатации продукта, так и при неправильном его использовании.

ПРИМЕЧАНИЕ. По возможности необходимо использовать стенной кронштейн или стойку производства компании Toshiba.

Вид сбоку

Вид сверху

Фиксирующи
й ремешок

Фиксатор

Зажим ‘P’

Прочное соединение

(как можно короче)

Фиксатор

00RU_AVLVRV655P_Euro1.book Page 5 Thursday, August 27, 2009 11:50 AM

6

УСТАНОВКА ТЕЛЕВИЗОРА

Русск

ий

Пульт дистанционного
управления

Для моделей серии RV6**P

Краткая справочная информация по пульту
дистанционного управления.

1

Включение/режим ожидания (T/D)*

2

Выбор режима устройства (T/D)
• Положение REGZA-LINK для данной модели не

используется.

3

Цифровые кнопки (T/D)

4

Выбор внешних источников входного сигнала (T)
Выбор линейного входа (D)

5

Изменение громкости телевизора

6

Отключение звука телевизора

7

изменение порядка программ (T)

смена текстовых страниц (T)

8

Доступ к меню Быстрое меню (T)

9

Выход из меню (T)

10 При использовании меню перемещайте курсор на

экране стрелками вверх, вниз, влево или вправо.
Нажмите кнопку

Q

для подтверждения выбора (T/D)

11 отображение на экране информации (T/D)

доступ к индексной странице в режиме текста (T)

12 Возврат к предыдущему меню (T/D)

13 Цветные кнопки Кнопки управления текстом (T)

TOP

Доступ к главному меню (D)

DVD

Меню DVD (D)

• Кнопки ROOT и CONTENTS для данной модели не

используются.

14 SUBTITLE Страницы с текстовыми субтитрами (при

наличии) (T)

SET UP Доступ к меню настройки (D)

15

s Стереорежим/передача на двух языках (T)
AUDIO Изменение настройки звука (D)

16 Просмотр в широкоэкранном режиме

17 Вызов телетекста (T)

18 Работа в режиме ТВ:

MENU

Экранные меню

r

Неподвижное изображение

D

Индикация времени

Работа в текстовом режиме:
A

Отображение скрытого текста

B

Удержание желаемой страницы

C

Увеличение размера телетекста на экране

D

Выбор страницы при просмотре обычного
изображения

В режиме DVD:
Кнопка V ИЗВЛЕЧЕНИЕ ДИСКА
Кнопка v ОСТАНОВКА ВОСПРОИЗВЕДЕНИЯ
Кнопка c ВОСПРОИЗВЕДЕНИЕ
Кнопка W/w ПАУЗА/ШАГ
Кнопка Z ПРОПУСК-ПЕРЕМОТКА
Кнопка CC ПЕРЕМОТКА
Кнопка cc ПЕРЕМОТКА ВПЕРЕД
Кнопка z ПРОПУСК-ПЕРЕМОТКА ВПЕРЕД
• ATV/DTV и LIST для данной модели не используются.

* T=режим TV, D=режим DVD

** Эти кнопки использоваться не могут.

1

6

8

7

9

10

12

16
17

18

4

2

3

**

5

**

11
13

15

14

00RU_AVLVRV655P_Euro1.book Page 6 Wednesday, August 12, 2009 5:32 PM

7

УСТАНОВКА ТЕЛЕВИЗОРА

Русски

й

Пульт дистанционного
управления

Для моделей серий AV6**P и LV6**P

Краткая справочная информация по пульту
дистанционного управления.

1

Включение/режим ожидания

2

Выбор внешних источников входного сигнала

3

Неподвижное изображение

4

Вызов телетекста

5

Стереорежим/передача на двух языках

6

Страницы с текстовыми субтитрами (при наличии)

7

Цифровые кнопки

8

В режиме телевизора: отображение на экране
информации

В режиме текста: доступ к индексной странице в
режиме текста

9

Изменение громкости телевизора

10 Отключение звука телевизора

11 В режиме телевизора: изменение порядка программ

В режиме текста: смена текстовых страниц

12 Доступ к меню Быстрое меню (T)

13 Выход из меню

14 При использовании меню перемещайте курсор на

экране стрелками вверх, вниз, влево или вправо.
Нажмите кнопку

Q для подтверждения выбора

15 Отображение экранных меню

16 Возврат к предыдущему меню

17 Кнопки управления текстом

18 Работа в текстовом режиме:

A

Отображение скрытого текста

B

Удержание желаемой страницы

C

Увеличение размера телетекста на экране

D

Выбор страницы при просмотре обычного
изображения

Работа в режиме ТВ:
D

Индикация времени

* Эти кнопки использоваться не могут.

Снимите заднюю крышку, открывающую доступ к
батарейному отсеку, и убедитесь в том, что батарейки
вставлены правильно. Для данного пульта дистанционного
управления подходят батарейки типа AAA, IEC R03 1,5 В.

Не вставляйте использованную, старую батарейку вместе с
новой, а также не вставляйте вместе батарейки разных
типов. Разряженные батарейки следует немедленно
извлекать из пульта, чтобы не допустить протечки кислоты
в батарейный отсек. Утилизацию батареек следует
выполнять в соответствии с инструкциями, указанными на
странице стр. 36 данного руководства. Предупреждение.
Батарейки не должны подвергаться воздействию высокой
температуры, источниками которой могут быть солнечный
свет, огонь и т. д.

Эффективность работы пульта дистанционного
управления ухудшается при увеличении расстояния более
пяти метров или при внешнем угле 30° от центра экрана
телевизора. Если зона действия уменьшается из-за
разряженных батареек, замените их.

1
5

6

*

8

11
12

13

16

18

17

2
3

4

7

*

10

9

*

14

15

Вставка батареек и эффективный

радиус действия пульта дистанционного

управления

CT-90327

CT-90326

00RU01INST.fm Page 7 Thursday, August 13, 2009 4:54 PM

8

Русск

ий

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

Подключение внешнего оборудования

Перед подключением внешнего оборудования выключите все выключатели питания. В случае
отсутствия выключателя отсоедините штепсель от настенной розетки.

Антенные кабели:- - - - - - - - - - - - - - - - - - - - - - - -

Подсоедините антенну к гнезду на задней панели телевизора.
Если используется декодер* и/или устройство записи на
носитель, необходимо подсоединить антенный кабель к
телевизору через декодер и/или устройство записи на
носитель.

Кабели SCART: . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Подсоедините к телевизору гнездо устройства записи на
носитель IN/OUT.
Подсоедините к телевизору гнездо декодера TV. Соедините
гнездо устройства записи на носитель SAT с гнездом
декодера MEDIA REC.

Перед запуском функции Автомат. Настройка установите
для декодера и устройства записи на носитель режим
ожидания

.

Рядом с гнездами COMPONENT VIDEO INPUT находятся
гнезда звуковых сигналов, по которым будут подаваться
звуковые сигналы каналов L (Л) и R (П).

HDMI™ (High-Definition Multimedia Interface - мультимедийный
интерфейс высокой четкости) предназначен для
использования с DVD-оборудованием декодером или
электрическим оборудованием с цифровым аудио- и
видеовыходом.

Список поддерживаемых разъемами HDMI форматов
видеосигналов и сигналов ПК приведен на стр. 38.

ПРИМЕЧАНИЕ.
• В режиме просмотрщика фотографий с гнезда SCART

видео-/аудиосигналы не выводятся.

• Несмотря на то, что к данному телевизору можно

подключать оборудование с интерфейсом HDMI, некоторые
виды такого оборудования могут работать некорректно.

К разъемам задней панели телевизора можно
подключать разнообразное внешнее оборудование,
поэтому по

всем видам подключения дополнительного

оборудования необходимо обращаться к
соответствующим руководствам по эксплуатации для
пользователей.

SCART 1 рекомендуется использовать для декодера, а
SCART 2 - для устройства записи на носитель.

Если телевизор автоматически переключается на внешнее
оборудование, нажмите кнопку нужной программы, чтобы
вернуться к обычному режиму просмотра телевизора.
Чтобы переключиться на внешнее оборудование, нажмите
кнопку

o

и выберите любой из режимов: EXT1, EXT2,

EXT3, EXT4, HDMI1, HDMI2, HDMI3 или ПК.

КОМПОНЕТНЫЙ ВИДЕОВХОД (EXT3)

Входные гнезда HDMI™

SCART 2 (EXT2)

КРЕПЕЖНАЯ ЛЕНТА

SCART 1 (EXT1)

декодер*

устройство записи на носитель

*возможно использование

цифрового спутникового или
любого другого совместимого
декодера.

Выключатель питания
(только серии LV6**P и
RV6**P)

На рисунке изображена модель 40LV655P.

Антенна/кабель

HDMI, логотип HDMI и High-Definition Multimedia
Interface являются товарными знаками или
зарегистрированными товарными знаками HDMI
Licensing, LLC.

00RU_AVLVRV655P_Euro1.book Page 8 Thursday, August 27, 2009 11:50 AM

9

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

Русски

й

Подключение устройства
HDMI™ или DVI ко входу HDMI

Входное гнездо HDMI телевизора принимает
цифровой звук и несжатое цифровое видео с
устройства HDMI, а также несжатое цифровое
видео с устройства DVI (Digital Visual Interface -
цифровой видеоинтерфейс).

Данное входное гнездо принимает программный материал
HDCP (High-Bandwidth Digital-Content Protection - стандарт
защиты широкополосных цифровых данных) в цифровом
формате EIA/ CEA-861-D–совместимых

[1]

потребительских

электронных устройств (таких как декодер каналов
кабельного телевидения или DVD-проигрыватель с
выходом HDMI или DVI). Для получения информации о
форматах видеосигналов см. стр. 38.

ПРИМЕЧАНИЕ. Поддерживаемый аудиоформат: линейный
PCM, частота дискретизации 32/44,1/48 кГц.

Подсоедините кабель HDMI (разъем типа A) к терминалу
HDMI.

Для обеспечения нормальной работы рекомендуется
использовать кабель HDMI с логотипом HDMI (

).

• Если соединение HDMI поддерживает сигнал 1080p и

(или) телевизор поддерживает частоту регенерации
выше 50 Гц, необходимо использовать кабель 2
категории. Обычный кабель HDMI/DVI может
некорректно работать в этом режиме.

• Кабель HDMI передает как видео-, так и аудиосигнал.

Отдельный кабель аналогового аудиосигнала не
требуется (см. иллюстрацию).

• См. раздел “Звук HDMI1” на стр. 31.

Терминал HDMI 3 располагается на боковой стенке
телевизора.

Для просмотра видеоизображения с устройства HDMI
нажмите кнопку

o

, чтобы выбрать режим HDMI1, HDMI2

или HDMI3.

Подсоедините переходный кабель HDMI-DVI (разъем HDMI
типа A) к терминалу HDMI 1 и аудиокабели к гнезду PC/
HDMI1 (AUDIO) (см. рисунок).

• Рекомендуемая длина кабеля адаптера HDMI-DVI

составляет 2м.

• По переходному кабелю HDMI-DVI передается только

видеосигнал. Необходим отдельный кабель аналогового
аудиосигнала.

• См. раздел “Звук HDMI1” на стр. 31.

ПРИМЕЧАНИЕ.
Для правильного включения и выключения устройства
HDMI или DVI рекомендуется выполнять следующие
действия.

• При включении электронных компонентов сначала

включайте телевизор, а затем устройство HDMI или DVI.

• При выключении электронных компонентов сначала

выключайте устройство HDMI или DVI, а затем
телевизор.

Подключение устройства HDMI

HDMI

OUT

VIDEO AUDIO

L

R

R

L

OUT

IN

Кабель HDMI

Устройство HDMI

Подключение устройства DVI

DVI / HDCP

OUT

VIDEO AUDIO

L

R

R

L

OUT

IN

Переходный
кабель HDMI-DVI

Аудиокабель для

подсоединения HDMI к

телевизору (не прилагается)

Устройство DVI

[1] Совместимость EIA/CEA-861-D обеспечивает передачу
несжатого цифрового видеоизображения и защиту
широкополосного цифрового содержимого, что соответствует
стандартам приема видеосигналов высокой четкости. Так как это
развивающаяся технология, некоторые устройства могут
некорректно работать с данным телевизором.
HDMI, логотип HDMI и High-Definition Multimedia Interface являются
товарными знаками или зарегистрированными товарными знаками
HDMI Licensing LLC.

00RU02CONNECT.fm Page 9 Thursday, August 13, 2009 4:56 PM

10

ПОДКЛЮЧЕНИЕ ТЕЛЕВИЗОРА

Русск

ий

Подключение компьютера

С помощью соединения RGB/PC или HDMI на
телевизоре можно отображать дисплей
компьютера и прослушивать звук через
громкоговорители телевизора.

При подключении ПК к терминалу RGB/PC на телевизоре
используйте аналоговый компьютерный кабель RGB (15-
контактный) и аудиокабель для ПК, подключаемый к
гнездам PC/HDMI1 (AUDIO). В подменю AV-соединение
меню НАСТРОЙКА выберите для параметра Звук PC/
HDMI1

значение ПК.

Для использования ПК задайте на нем выходное
разрешение для монитора до подключения компьютера к
телевизору. Для получения информации о форматах
сигналов ПК см. стр. 37.

Для отображения оптимального изображения
воспользуйтесь функцией настройки ПК (см. стр. 29).

ПРИМЕЧАНИЕ.
• Разъем ввода аудиосигналов с ПК на телевизоре

используется совместно с разъемом ввода аналоговых
аудиосигналов HDMI 1 (см. стр. 30).

• Некоторые модели ПК невозможно подключить к

данному телевизору.

• Для компьютеров с совместимым 15-контактным

терминалом mini D-sub переходник не требуется.

• В зависимости от диска DVD и характеристик ПК, на

котором воспроизводится содержимое DVD-Video,
некоторые эпизоды могут быть пропущены или будет
невозможна пауза во время просмотра эпизодов под
разными углами.

• По краям экрана могут появиться полосы, или некоторые

части изображения станут невидны. Это не является
неисправностью, а вызвано изменением масштаба
изображения в соответствии с настройками.

• При выборе режима ввода с ПК некоторые функции

телевизора будут недоступны, например Ручная
установка

в меню НАСТРОЙКА, Цвет, Тон, Четкость и

Уровень черного/белого в меню ИЗОБРАЖ.

• При подключении определенной модели ПК с редким

сигналом этот сигнал может быть распознан
некорректно.

При подключении ПК к терминалу HDMI на телевизоре
используйте переходной кабель HDMI-DVI и кабель
аналогового аудиосигнала.

Если ПК подключается к терминалу HDMI, используйте
кабель HDMI (разъем типа A). Отдельный кабель
аналогового сигнала не требуется (см. стр. 9).

Для получения информации о ПК и форматах
видеосигналов см. стр. 38.

ПРИМЕЧАНИЕ.
• Края изображений могут быть скрыты.

• При подключении определенной модели ПК с редким

сигналом этот сигнал может быть распознан
некорректно.

Подключение ПК к терминалу RGB/PC

задняя панель телевизора

Компьютер

Аудиокабель для
подсоединения ПК к
телевизору (не
прилагается)

Переходник-
преобразователь, если
требуется (не
прилагается)

15-контактный разъем
Mini D-sub

Кабель RGB PC
(не прилагается)

Подключение ПК к терминалу HDMI

задняя панель телевизора

Компьютер

Аудиокабель для
подсоединения
ПК к телевизору
(не прилагается)

Переходной
кабель HDMI-DVI

00RU_AVLVRV655P_Euro1.book Page 10 Wednesday, August 12, 2009 5:32 PM
