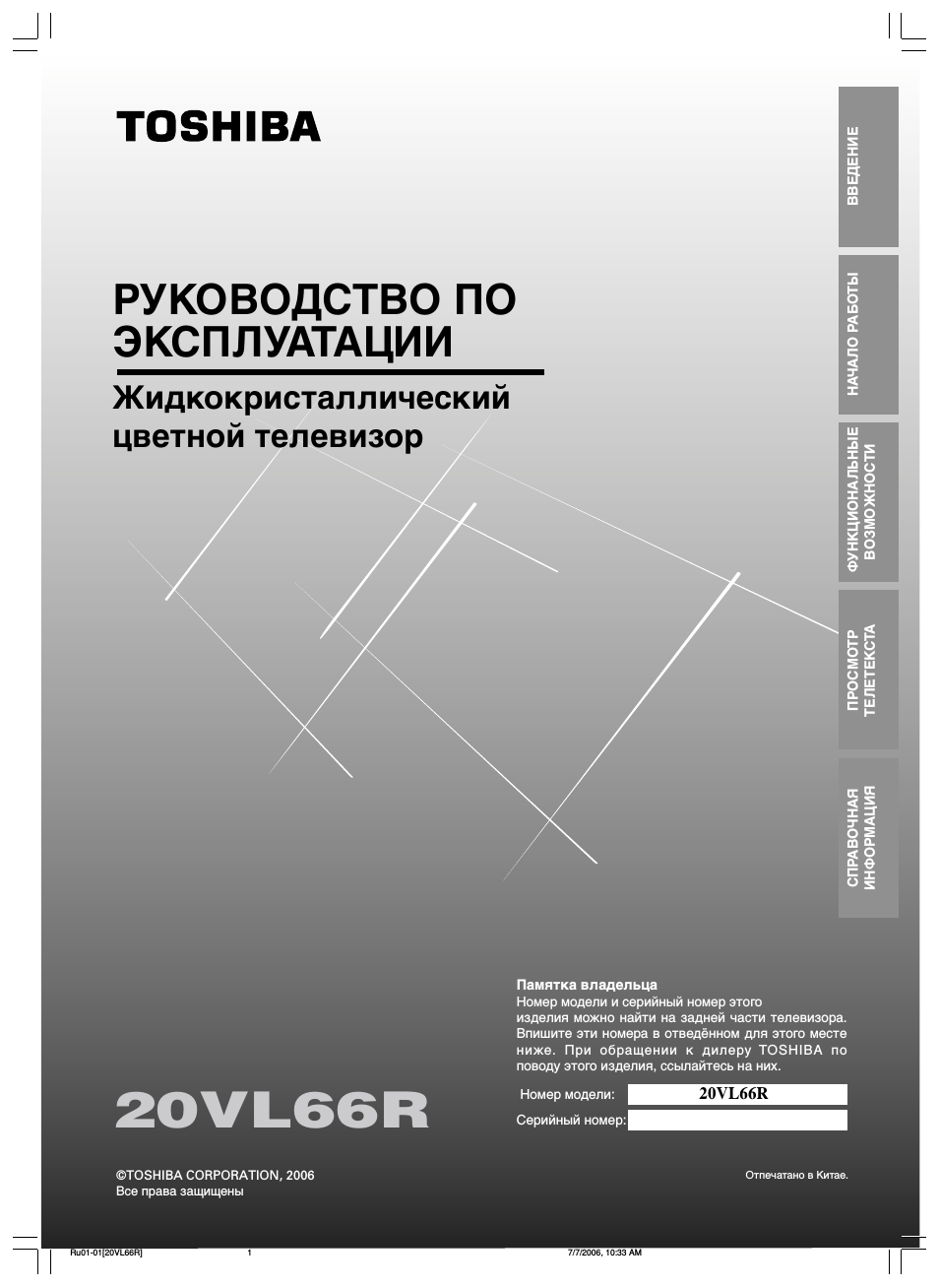

Номер модели и серийный номер этого изделия можно найти на задней части телевизора. Впишите эти номера в отведённом для этого месте ниже. При обращении к дилеру TOSHIBA по поводу этого изделия, ссылайтесь на них.
Номер модели:
20VL66R
Серийный номер:
Ru01-01[20VL66R]
7/7/2006, 10:33 AM
1

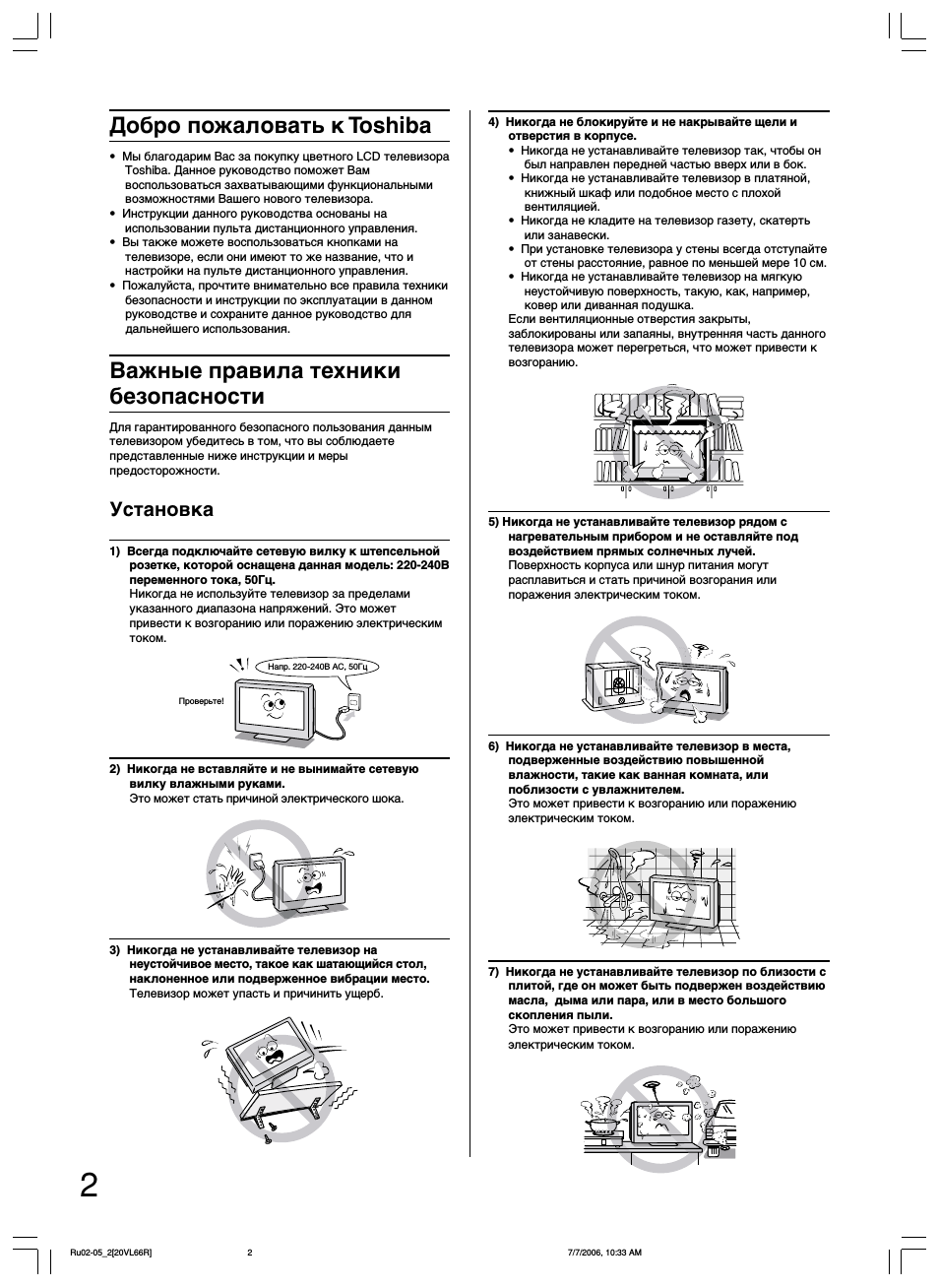

Добро пожаловать к toshiba, Важные правила техники безопасности, Установка
• Мы благодарим Вас за покупку цветного LCD телевизора
Toshiba. Данное руководство поможет Вам воспользоваться захватывающими функциональными возможностями Вашего нового телевизора.
• Инструкции данного руководства основаны на
использовании пульта дистанционного управления.
• Вы также можете воспользоваться кнопками на
телевизоре, если они имеют то же название, что и настройки на пульте дистанционного управления.
• Пожалуйста, прочтите внимательно все правила техники
безопасности и инструкции по эксплуатации в данном руководстве и сохраните данное руководство для дальнейшего использования.
Важные правила техники безопасности
Для гарантированного безопасного пользования данным телевизором убедитесь в том, что вы соблюдаете представленные ниже инструкции и меры предосторожности.
Установка
1) Всегда подключайте сетевую вилку к штепсельной
розетке, которой оснащена данная модель: 220-240В переменного тока, 50Гц. Никогда не используйте телевизор за пределами указанного диапазона напряжений. Это может привести к возгоранию или поражению электрическим током.
з‡Ф. 220-240З AC, 50Йˆ
иУ‚В¸ЪВ!
2) Никогда не вставляйте и не вынимайте сетевую
вилку влажными руками. Это может стать причиной электрического шока.
3) Никогда не устанавливайте телевизор на
неустойчивое место, такое как шатающийся стол, наклоненное или подверженное вибрации место. Телевизор может упасть и причинить ущерб.
4) Никогда не блокируйте и не накрывайте щели и
отверстия в корпусе. • Никогда не устанавливайте телевизор так, чтобы он
был направлен передней частью вверх или в бок.
• Никогда не устанавливайте телевизор в платяной,
книжный шкаф или подобное место с плохой вентиляцией.
• Никогда не кладите на телевизор газету, скатерть
или занавески.
• При установке телевизора у стены всегда отступайте
от стены расстояние, равное по меньшей мере 10 см.
• Никогда не устанавливайте телевизор на мягкую
неустойчивую поверхность, такую, как, например, ковер или диванная подушка.
Если вентиляционные отверстия закрыты, заблокированы или запаяны, внутренняя часть данного телевизора может перегреться, что может привести к возгоранию.
5) Никогда не устанавливайте телевизор рядом с
нагревательным прибором и не оставляйте под воздействием прямых солнечных лучей. Поверхность корпуса или шнур питания могут расплавиться и стать причиной возгорания или поражения электрическим током.
6) Никогда не устанавливайте телевизор в места,
подверженные воздействию повышенной влажности, такие как ванная комната, или поблизости с увлажнителем. Это может привести к возгоранию или поражению электрическим током.
7) Никогда не устанавливайте телевизор по близости с
плитой, где он может быть подвержен воздействию масла, дыма или пара, или в место большого скопления пыли. Это может привести к возгоранию или поражению электрическим током.
устойчивом месте. Соедините между двумя зажимами на задней панели телевизора и стены опору и т.п. с помощью прочного кабеля и зажима.
• Для обеспечения устойчивости телевизора
используйте как можно более короткий кабель.
• Если телевизор установлен не прочно, он может
наклониться или опрокинуться и причинить ущерб.
• Для предотвращения повреждений используйте
специальную факультативную подставку или настенный кронштейн, чтобы надежно установить телевизор на полу или на стене после согласования с квалифицированным специалистом.
• Убедитесь, что поверхность достаточно широка, чтобы
ширина и толщина телевизора не выходили за края поверхности. В противном случае телевизор может наклониться или опрокинуться и причинить ущерб.
б‡КЛП
б‡КЛП
б‡КЛП
ЗЛ‰ Т·УНЫ
иУ˜М˚И Н‡·ВО¸
(Н‡Н ПУКМУ НУУ˜В)
ЗЛ‰ Т‚ВıЫ

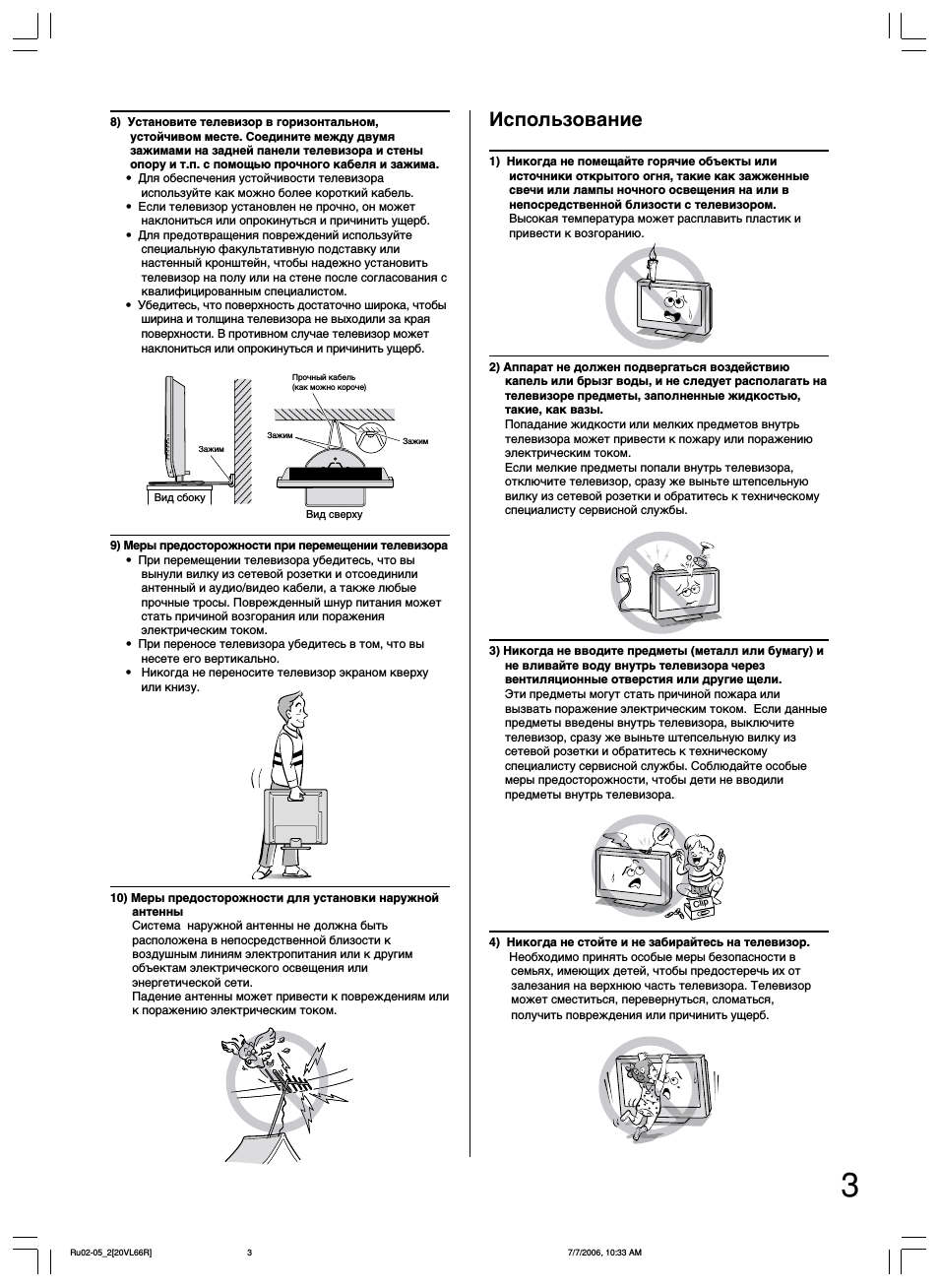

9) Меры предосторожности при перемещении телевизора
• При перемещении телевизора убедитесь, что вы
вынули вилку из сетевой розетки и отсоединили антенный и аудио/видео кабели, а также любые прочные тросы. Поврежденный шнур питания может стать причиной возгорания или поражения электрическим током.
• При переносе телевизора убедитесь в том, что вы
несете его вертикально.
• Никогда не переносите телевизор экраном кверху
или книзу.
10) Меры предосторожности для установки наружной
антенны Система наружной антенны не должна быть расположена в непосредственной близости к воздушным линиям электропитания или к другим объектам электрического освещения или энергетической сети. Падение антенны может привести к повреждениям или к поражению электрическим током.
Использование
1) Никогда не помещайте горячие объекты или
источники открытого огня, такие как зажженные свечи или лампы ночного освещения на или в непосредственной близости с телевизором. Высокая температура может расплавить пластик и привести к возгоранию.
2) Аппарат не должен подвергаться воздействию
капель или брызг воды, и не следует располагать на телевизоре предметы, заполненные жидкостью, такие, как вазы. Попадание жидкости или мелких предметов внутрь телевизора может привести к пожару или поражению электрическим током. Если мелкие предметы попали внутрь телевизора, отключите телевизор, сразу же выньте штепсельную вилку из сетевой розетки и обратитесь к техническому специалисту сервисной службы.
3) Никогда не вводите предметы (металл или бумагу) и
не вливайте воду внутрь телевизора через вентиляционные отверстия или другие щели. Эти предметы могут стать причиной пожара или вызвать поражение электрическим током. Если данные предметы введены внутрь телевизора, выключите телевизор, сразу же выньте штепсельную вилку из сетевой розетки и обратитесь к техническому специалисту сервисной службы. Соблюдайте особые меры предосторожности, чтобы дети не вводили предметы внутрь телевизора.
Clip
4) Никогда не стойте и не забирайтесь на телевизор.
Необходимо принять особые меры безопасности в
семьях, имеющих детей, чтобы предостеречь их от залезания на верхнюю часть телевизора. Телевизор может сместиться, перевернуться, сломаться, получить повреждения или причинить ущерб.
длительного времени, как, например, во время каникул или путешествия, в целях безопасности выньте штепсельную вилку из сетевой розетки.
• Телевизор не полностью отсоединен от линии
питания, так как немного энергии потребляется даже, когда
переключатель питания выключен.
• Главная штепсельная вилка или соединительное
устройство используются в качестве разъединительного устройства, следовательно разъединительное устройство останется функционирующим.
6) Никогда не тяните за шнур питания при отсоединении
штепсельной вилки от сетевой розетки. Всегда крепко держите штепсельную вилку при отсоединении. Если шнур питания отсоединяется рывком, шнур может получить повреждения или стать причиной пожара или поражения электрическим током.
7) Никогда не режьте, не ломайте, не изменяйте, не
скручивайте, не сбивайте или не отгибайте шнур и не применяйте чрезмерные усилия или растяжение. Никогда не устанавливайте тяжелые предметы на шнур и избегайте его перегрева, так как это может причинить ущерб, стать причиной пожара или поражения электрическим током. При повреждении сетевого шнура обратитесь к техническому специалисту сервисной службы.
8) Никогда не прикасайтесь к антенному кабелю или
другим присоединенным кабелям во время грома или молний. Вы можете пострадать от воздействия электрического тока.

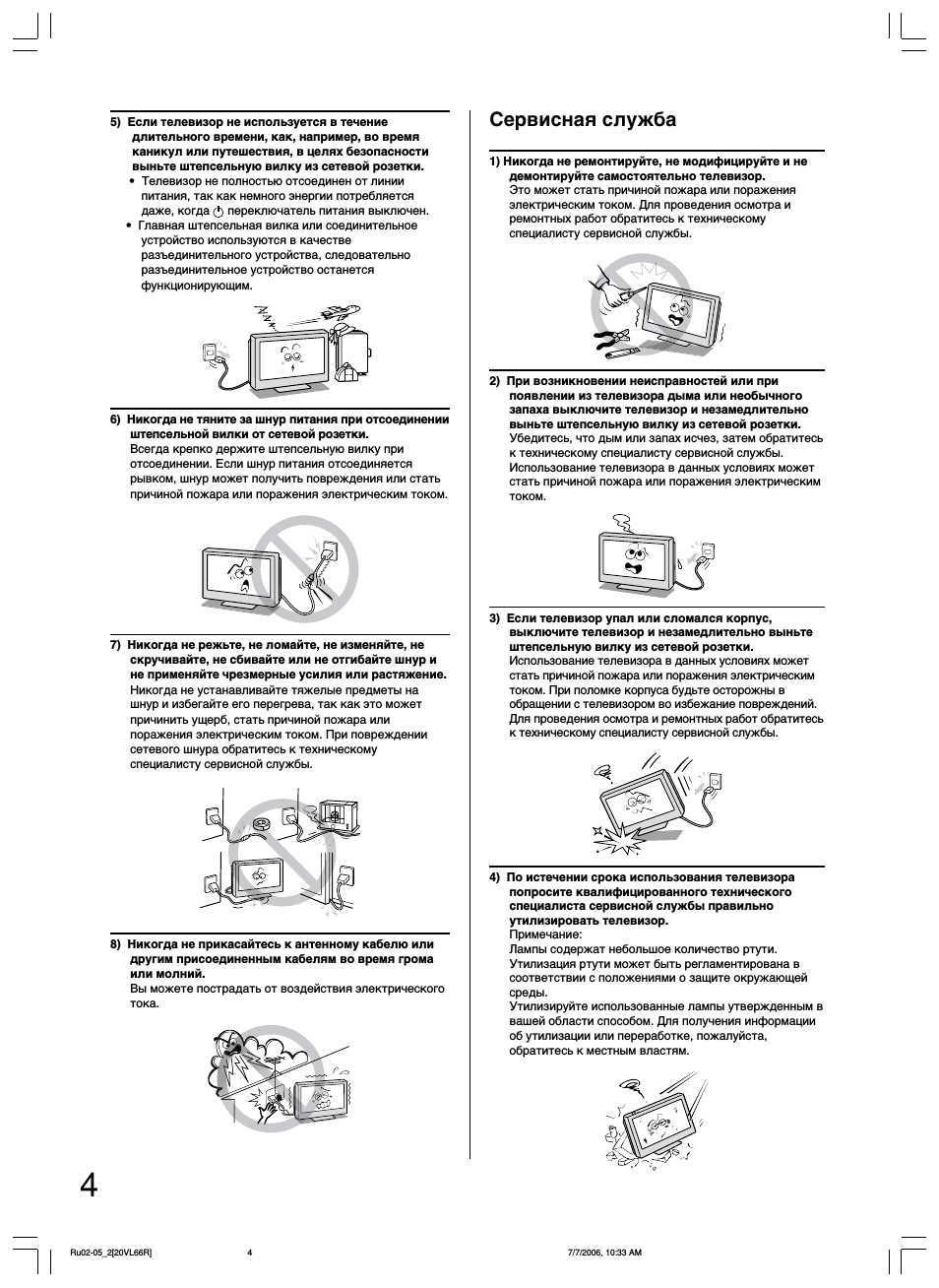

Сервисная служба
1) Никогда не ремонтируйте, не модифицируйте и не
демонтируйте самостоятельно телевизор. Это может стать причиной пожара или поражения электрическим током. Для проведения осмотра и ремонтных работ обратитесь к техническому специалисту сервисной службы.
2) При возникновении неисправностей или при
появлении из телевизора дыма или необычного запаха выключите телевизор и незамедлительно выньте штепсельную вилку из сетевой розетки. Убедитесь, что дым или запах исчез, затем обратитесь к техническому специалисту сервисной службы. Использование телевизора в данных условиях может стать причиной пожара или поражения электрическим током.
3) Если телевизор упал или сломался корпус,
выключите телевизор и незамедлительно выньте штепсельную вилку из сетевой розетки. Использование телевизора в данных условиях может стать причиной пожара или поражения электрическим током. При поломке корпуса будьте осторожны в обращении с телевизором во избежание повреждений. Для проведения осмотра и ремонтных работ обратитесь к техническому специалисту сервисной службы.
4) По истечении срока использования телевизора
попросите квалифицированного технического специалиста сервисной службы правильно утилизировать телевизор. Примечание: Лампы содержат небольшое количество ртути. Утилизация ртути может быть регламентирована в соответствии с положениями о защите окружающей среды. Утилизируйте использованные лампы утвержденным в вашей области способом. Для получения информации об утилизации или переработке, пожалуйста, обратитесь к местным властям.
Ru02-05_2[20VL66R]
7/7/2006, 10:33 AM
4

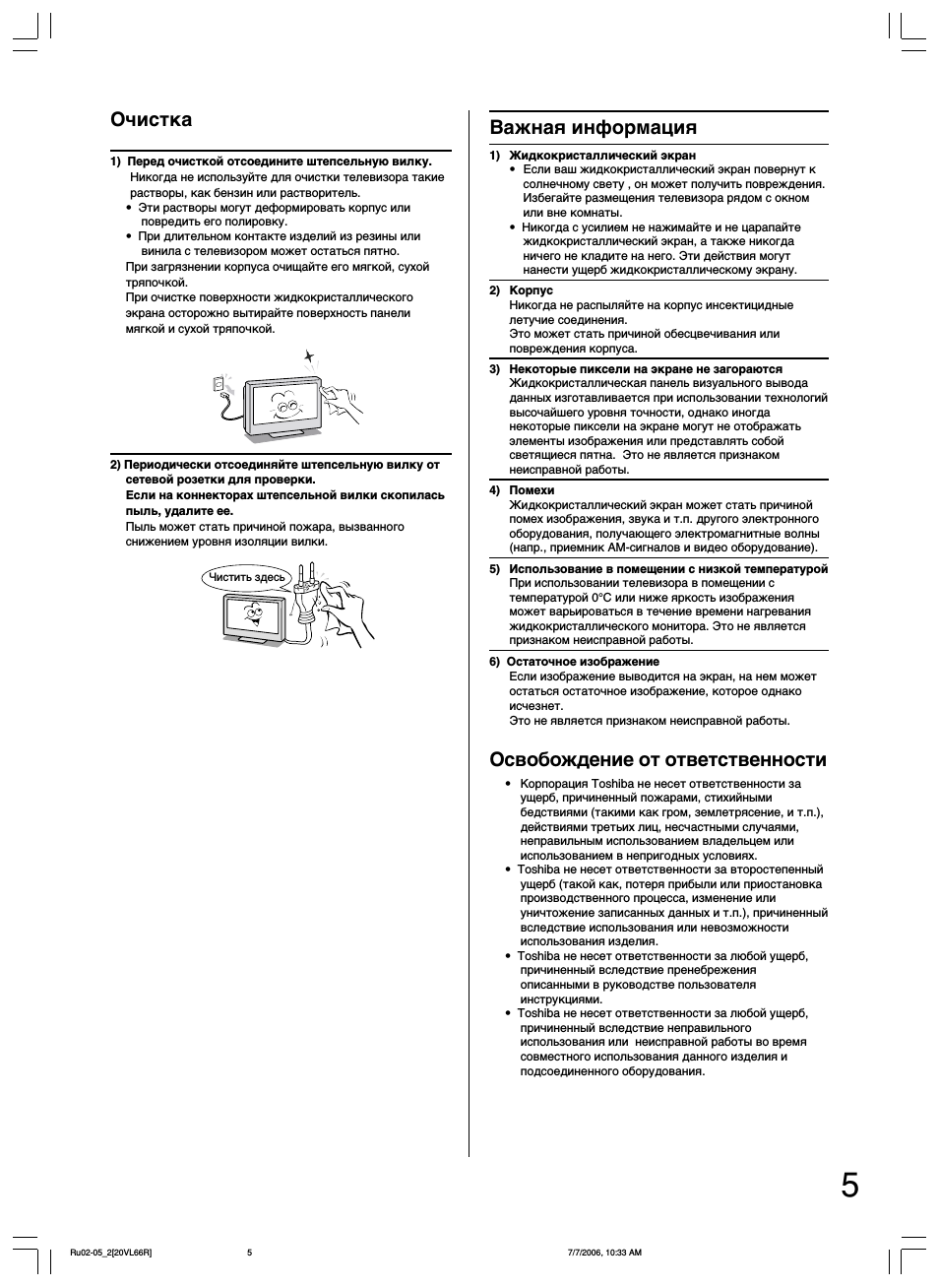

Очистка, Важная информация, Освобождение от ответственности
Никогда не используйте для очистки телевизора такие растворы, как бензин или растворитель.
• Эти растворы могут деформировать корпус или
повредить его полировку.
• При длительном контакте изделий из резины или
винила с телевизором может остаться пятно.
При загрязнении корпуса очищайте его мягкой, сухой тряпочкой. При очистке поверхности жидкокристаллического экрана осторожно вытирайте поверхность панели мягкой и сухой тряпочкой.
2) Периодически отсоединяйте штепсельную вилку от
сетевой розетки для проверки. Если на коннекторах штепсельной вилки скопилась пыль, удалите ее. Пыль может стать причиной пожара, вызванного снижением уровня изоляции вилки.
уЛТЪЛЪ¸ Б‰ВТ¸
Важная информация
1) Жидкокристаллический экран
• Если ваш жидкокристаллический экран повернут к
солнечному свету , он может получить повреждения. Избегайте размещения телевизора рядом с окном или вне комнаты.
• Никогда с усилием не нажимайте и не царапайте
жидкокристаллический экран, а также никогда ничего не кладите на него. Эти действия могут нанести ущерб жидкокристаллическому экрану.
2) Корпус
Никогда не распыляйте на корпус инсектицидные летучие соединения. Это может стать причиной обесцвечивания или повреждения корпуса.
3) Некоторые пиксели на экране не загораются
Жидкокристаллическая панель визуального вывода данных изготавливается при использовании технологий высочайшего уровня точности, однако иногда некоторые пиксели на экране могут не отображать элементы изображения или представлять собой светящиеся пятна. Это не является признаком неисправной работы.
4) Помехи
Жидкокристаллический экран может стать причиной помех изображения, звука и т.п. другого электронного оборудования, получающего электромагнитные волны (напр., приемник АМ-сигналов и видео оборудование).
5) Использование в помещении с низкой температурой
При использовании телевизора в помещении с температурой 0°C или ниже яркость изображения может варьироваться в течение времени нагревания жидкокристаллического монитора. Это не является признаком неисправной работы.
6) Остаточное изображение
Если изображение выводится на экран, на нем может остаться остаточное изображение, которое однако исчезнет. Это не является признаком неисправной работы.
Освобождение от ответственности
• Корпорация Toshiba не несет ответственности за
ущерб, причиненный пожарами, стихийными бедствиями (такими как гром, землетрясение, и т.п.), действиями третьих лиц, несчастными случаями, неправильным использованием владельцем или использованием в непригодных условиях.
• Toshiba не несет ответственности за второстепенный
ущерб (такой как, потеря прибыли или приостановка производственного процесса, изменение или уничтожение записанных данных и т.п.), причиненный вследствие использования или невозможности использования изделия.
• Toshiba не несет ответственности за любой ущерб,
причиненный вследствие пренебрежения описанными в руководстве пользователя инструкциями.
• Toshiba не несет ответственности за любой ущерб,
причиненный вследствие неправильного использования или неисправной работы во время совместного использования данного изделия и подсоединенного оборудования.
Ru02-05_2[20VL66R]
7/7/2006, 10:33 AM
5

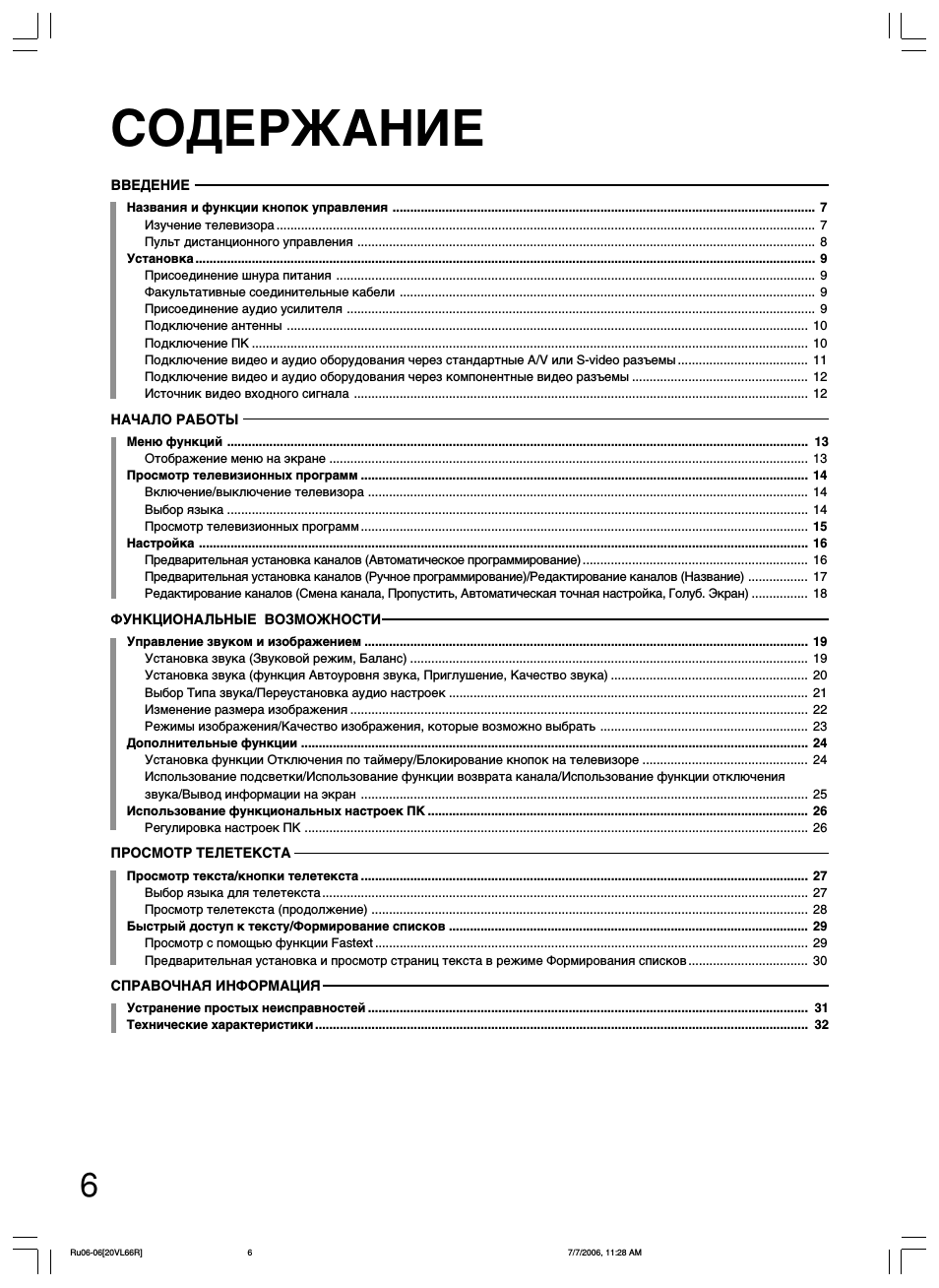

ВВЕДЕНИЕ Названия и функции кнопок управления ................
Названия и функции кнопок управления ........................................................................................................................ 7
Изучение телевизора ......................................................................................................................................................... 7 Пульт дистанционного управления .................................................................................................................................. 8
Установка ................................................................................................................................................................................ 9
Присоединение шнура питания ........................................................................................................................................ 9 Факультативные соединительные кабели ...................................................................................................................... 9 Присоединение аудио усилителя ..................................................................................................................................... 9 Подключение антенны .................................................................................................................................................... 10 Подключение ПК .............................................................................................................................................................. 10 Подключение видео и аудио оборудования через стандартные A/V или S-video разъемы ..................................... 11 Подключение видео и аудио оборудования через компонентные видео разъемы .................................................. 12 Источник видео входного сигнала ................................................................................................................................. 12
НАЧАЛО РАБОТЫ
Меню функций ..................................................................................................................................................................... 13
Отображение меню на экране ........................................................................................................................................ 13
Просмотр телевизионных программ ............................................................................................................................... 14
Включение/выключение телевизора ............................................................................................................................. 14 Выбор языка ..................................................................................................................................................................... 14 Просмотр телевизионных программ ............................................................................................................................... 15
Управление звуком и изображением .............................................................................................................................. 19
Установка звука (Звуковой режим, Баланс) ................................................................................................................. 19 Установка звука (функция Автоуровня звука, Приглушение, Качество звука) ........................................................ 20 Выбор Типа звука/Переустановка аудио настроек ...................................................................................................... 21 Изменение размера изображения .................................................................................................................................. 22 Режимы изображения/Качество изображения, которые возможно выбрать ........................................................... 23
Дополнительные функции ................................................................................................................................................ 24
Установка функции Отключения по таймеру/Блокирование кнопок на телевизоре ............................................... 24 Использование подсветки/Использование функции возврата канала/Использование функции отключения звука/Вывод информации на экран ............................................................................................................................... 25
Использование функциональных настроек ПК ............................................................................................................ 26
Просмотр текста/кнопки телетекста ............................................................................................................................... 27
Выбор языка для телетекста .......................................................................................................................................... 27 Просмотр телетекста (продолжение) ............................................................................................................................ 28
Быстрый доступ к тексту/Формирование списков ...................................................................................................... 29
Просмотр с помощью функции Fastext ........................................................................................................................... 29 Предварительная установка и просмотр страниц текста в режиме Формирования списков .................................. 30
СПРАВОЧНАЯ ИНФОРМАЦИЯ
Устранение простых неисправностей ............................................................................................................................. 31 Технические характеристики ............................................................................................................................................ 32
СОДЕРЖАНИЕ
Ru06-06[20VL66R]
7/7/2006, 11:28 AM
6

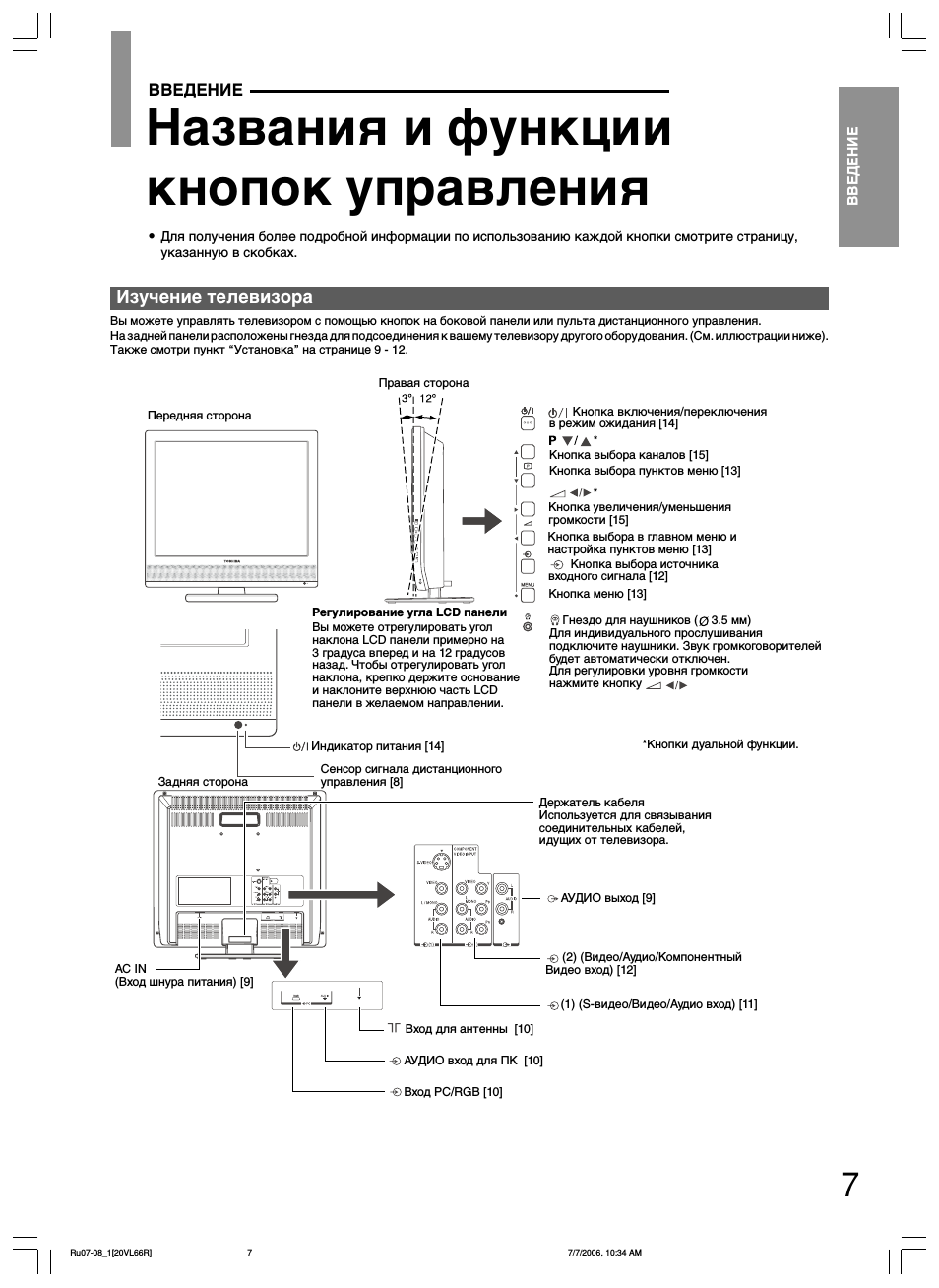

Названия и функции кнопок управления, Изучение телевизора, Введение
Для получения более подробной информации по использованию каждой кнопки смотрите страницу, указанную в скобках.
Вы можете управлять телевизором с помощью кнопок на боковой панели или пульта дистанционного управления. На задней панели расположены гнезда для подсоединения к вашему телевизору другого оборудования. (См. иллюстрации ниже). Также смотри пункт “Установка” на странице 9 - 12.
]
]
Передняя сторона
Правая сторона
Вы можете отрегулировать угол наклона LCD панели примерно на 3 градуса вперед и на 12 градусов назад. Чтобы отрегулировать угол наклона, крепко держите основание и наклоните верхнюю часть LCD панели в желаемом направлении.
Регулирование угла LCD панели
Индикатор питания [14]
Сенсор сигнала дистанционного управления [8]
Задняя сторона
AC IN (Вход шнура питания) [9]
Вход для антенны [10]
АУДИО вход для ПК [10]
Вход PC/RGB [10]
Держатель кабеля Используется для связывания соединительных кабелей, идущих от телевизора.
АУДИО выход [9]
(2) (Видео/Аудио/Компонентный Видео вход) [12]
(1) (S-видео/Видео/Аудио вход) [11]
дМУФН‡ ‚НО˛˜ÂÌËfl/ФВВНО˛˜ÂÌËfl
‚ режим ожидания [14]
Кнопка выбора каналов [15] Кнопка выбора пунктов меню [13]
Кнопка увеличения/уменьшения громкости [15]
Кнопка выбора в главном меню и настройка пунктов меню [13]
Кнопка выбора источника
входного сигнала [12]
Кнопка меню [13]
Гнездо для наушников ( 3.5 мм) Для индивидуального прослушивания подключите наушники. Звук громкоговорителей будет автоматически отключен. Для регулировки уровня громкости нажмите кнопку
depending on the country or region in which the TV is used.

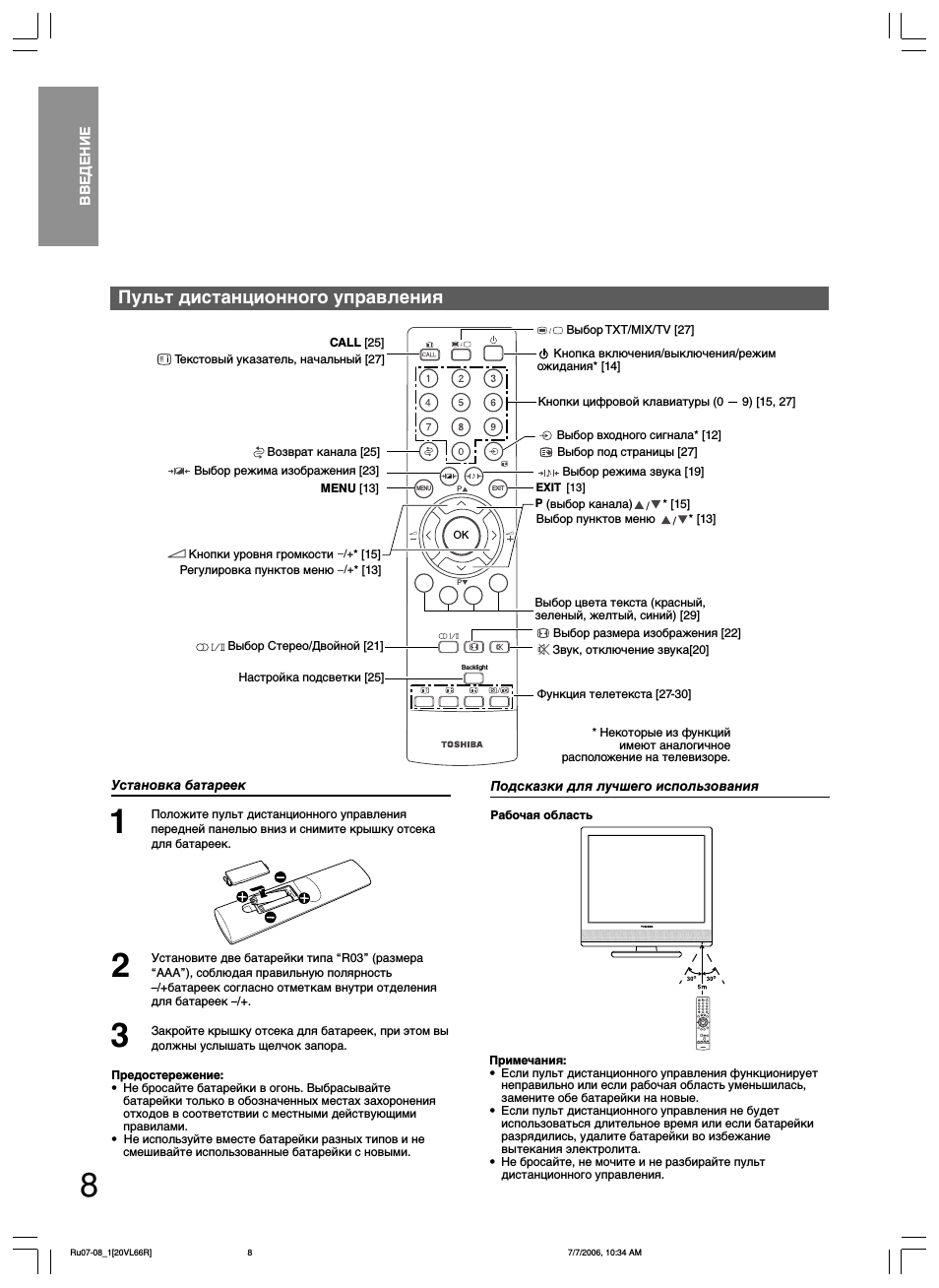

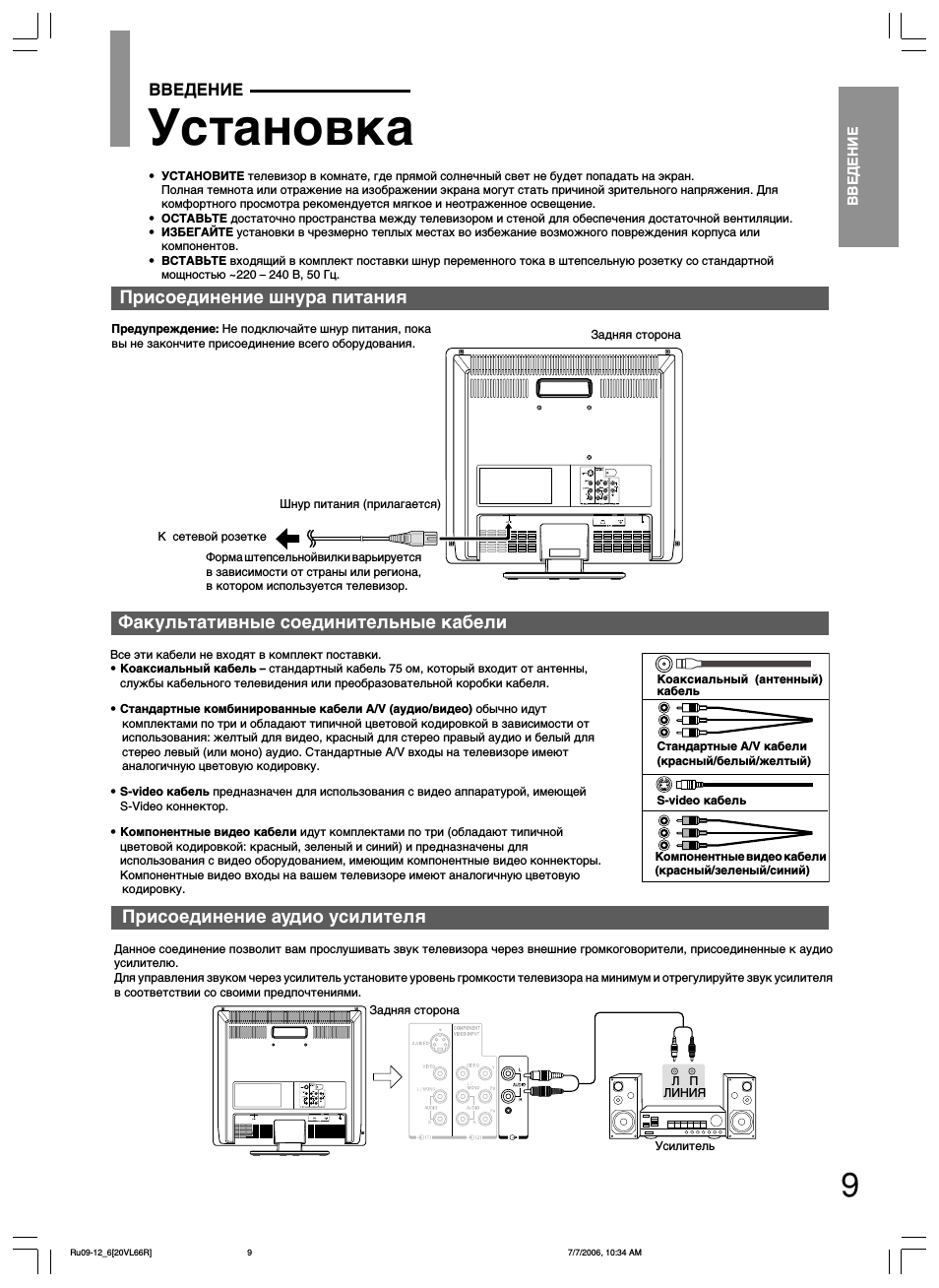

Присоединение шнура питания
Предупреждение: Не подключайте шнур питания, пока вы не закончите присоединение всего оборудования.
ВВЕДЕНИЕ
Установка
• УСТАНОВИТЕ телевизор в комнате, где прямой солнечный свет не будет попадать на экран.
Полная темнота или отражение на изображении экрана могут стать причиной зрительного напряжения. Для комфортного просмотра рекомендуется мягкое и неотраженное освещение.
• ОСТАВЬТЕ достаточно пространства между телевизором и стеной для обеспечения достаточной вентиляции. • ИЗБЕГАЙТЕ установки в чрезмерно теплых местах во избежание возможного повреждения корпуса или
компонентов.
• ВСТАВЬТЕ входящий в комплект поставки шнур переменного тока в штепсельную розетку со стандартной
мощностью ~220 – 240 В, 50 Гц.
Факультативные соединительные кабели
Все эти кабели не входят в комплект поставки. • Коаксиальный кабель – стандартный кабель 75 ом, который входит от антенны,
службы кабельного телевидения или преобразовательной коробки кабеля.
• Стандартные комбинированные кабели A/V (аудио/видео) обычно идут
комплектами по три и обладают типичной цветовой кодировкой в зависимости от использования: желтый для видео, красный для стерео правый аудио и белый для стерео левый (или моно) аудио. Стандартные A/V входы на телевизоре имеют аналогичную цветовую кодировку.
• S-video кабель предназначен для использования с видео аппаратурой, имеющей
S-Video коннектор.
• Компонентные видео кабели идут комплектами по три (обладают типичной
цветовой кодировкой: красный, зеленый и синий) и предназначены для использования с видео оборудованием, имеющим компонентные видео коннекторы. Компонентные видео входы на вашем телевизоре имеют аналогичную цветовую
кодировку.
Присоединение аудио усилителя
Данное соединение позволит вам прослушивать звук телевизора через внешние громкоговорители, присоединенные к аудио усилителю. Для управления звуком через усилитель установите уровень громкости телевизора на минимум и отрегулируйте звук усилителя в соответствии со своими предпочтениями.
Задняя сторона
Шнур питания (прилагается)
К сетевой розетке
Форма штепсельнойвилки варьируется в зависимости от страны или региона, в котором используется телевизор.
ПРЕДОСТЕРЕЖЕНИЕ: Прежде, чем начать подсоединение внешнего оборудования, отключите все главные переключатели питания.
Ознакомьтесь также с информацией в руководстве пользователя, посвященной оборудованию, которое необходимо подключить.

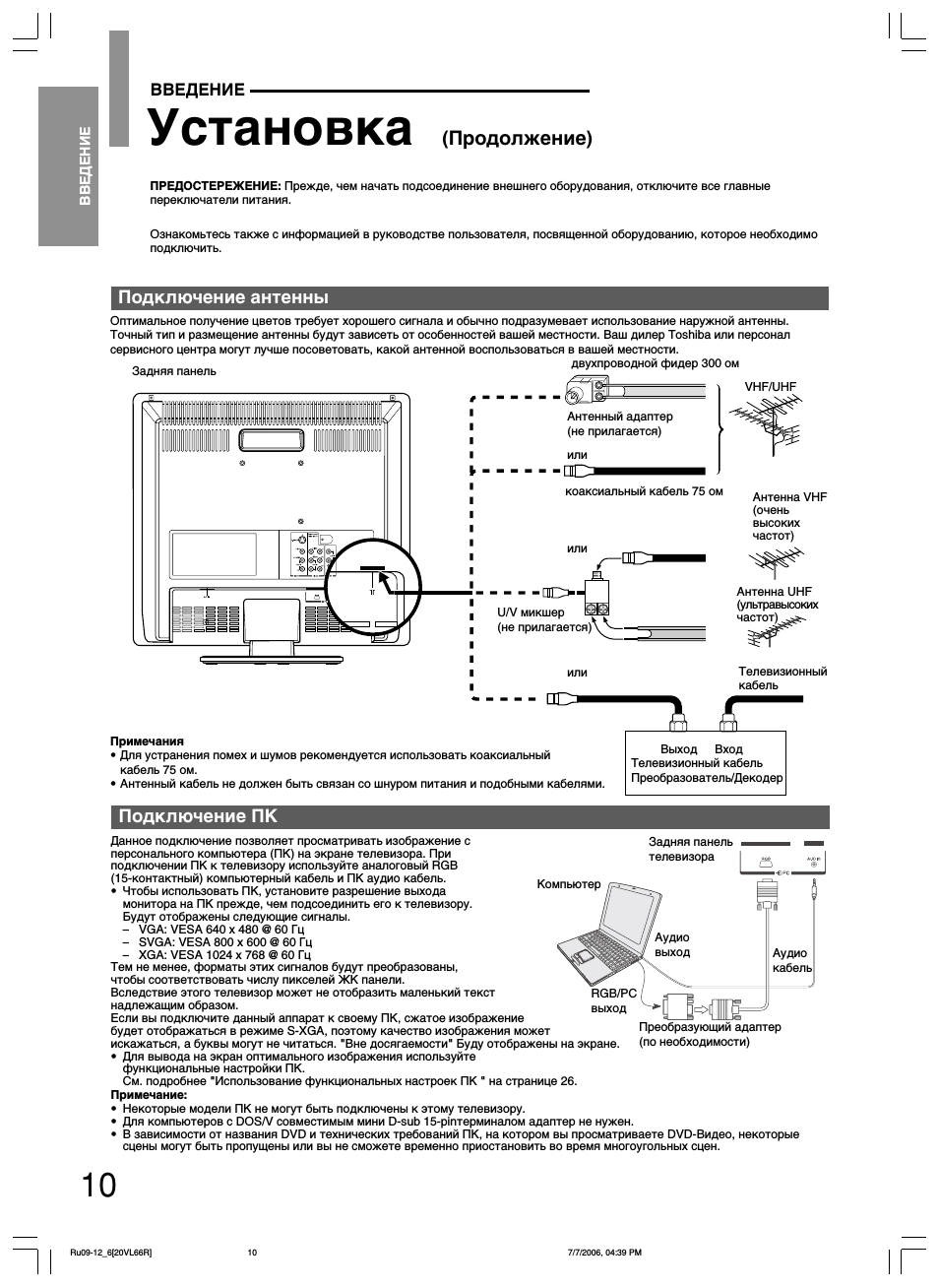

Back side
300-ohm twin-lead feeder
Antenna adapter (Not supplied)
75-ohm coaxial cable
or
U/V mixer (Not supplied)
Input
Output
Cable TV Converter/Decoder
VHF/UHF
VHF
UHF
Cable TV
or
or
Примечания • Для устранения помех и шумов рекомендуется использовать коаксиальный
кабель 75 ом.
• Антенный кабель не должен быть связан со шнуром питания и подобными кабелями.
Подключение ПК
Данное подключение позволяет просматривать изображение с персонального компьютера (ПК) на экране телевизора. При подключении ПК к телевизору используйте аналоговый RGB (15-контактный) компьютерный кабель и ПК аудио кабель. • Чтобы использовать ПК, установите разрешение выхода
монитора на ПК прежде, чем подсоединить его к телевизору. Будут отображены следующие сигналы. – VGA: VESA 640 x 480 @ 60 Гц – SVGA: VESA 800 x 600 @ 60 Гц – XGA: VESA 1024 x 768 @ 60 Гц
Тем не менее, форматы этих сигналов будут преобразованы, чтобы соответствовать числу пикселей ЖК панели. Вследствие этого телевизор может не отобразить маленький текст надлежащим образом. Если вы подключите данный аппарат к своему ПК, сжатое изображение будет отображаться в режиме S-XGA, поэтому качество изображения может искажаться, а буквы могут не читаться. "Вне досягаемости" Буду отображены на экране. • Для вывода на экран оптимального изображения используйте
функциональные настройки ПК. См. подробнее "Использование функциональных настроек ПК " на странице 26.
Примечание: • Некоторые модели ПК не могут быть подключены к этому телевизору. • Для компьютеров с DOS/V совместимым мини D-sub 15-pinтерминалом адаптер не нужен. • В зависимости от названия DVD и технических требований ПК, на котором вы просматриваете DVD-Видео, некоторые
сцены могут быть пропущены или вы не сможете временно приостановить во время многоугольных сцен.
Back of TV
Computer
Audio output
RGB/PC output
Audio cable
Conversion adapter (if necessary)
Преобразующий адаптер (по необходимости)
Аудио выход
RGB/PC выход
Компьютер
Задняя панель телевизора
Аудио кабель
Задняя панель
двухпроводной фидер 300 ом
VHF/UHF
Антенный адаптер (не прилагается)
коаксиальный кабель 75 ом
или
U/V микшер (не прилагается)
Антенна VHF (очень высоких частот)
Телевизионный кабель
или
или
Антенна UHF (ультравысоких частот)
Выход
Вход
Телевизионный кабель Преобразователь/Декодер
Подключение антенны
Оптимальное получение цветов требует хорошего сигнала и обычно подразумевает использование наружной антенны. Точный тип и размещение антенны будут зависеть от особенностей вашей местности. Ваш дилер Toshiba или персонал сервисного центра могут лучше посоветовать, какой антенной воспользоваться в вашей местности.
Manualza!
Support chat
Comments not foundFeel free to share your valuable feedback with us.
