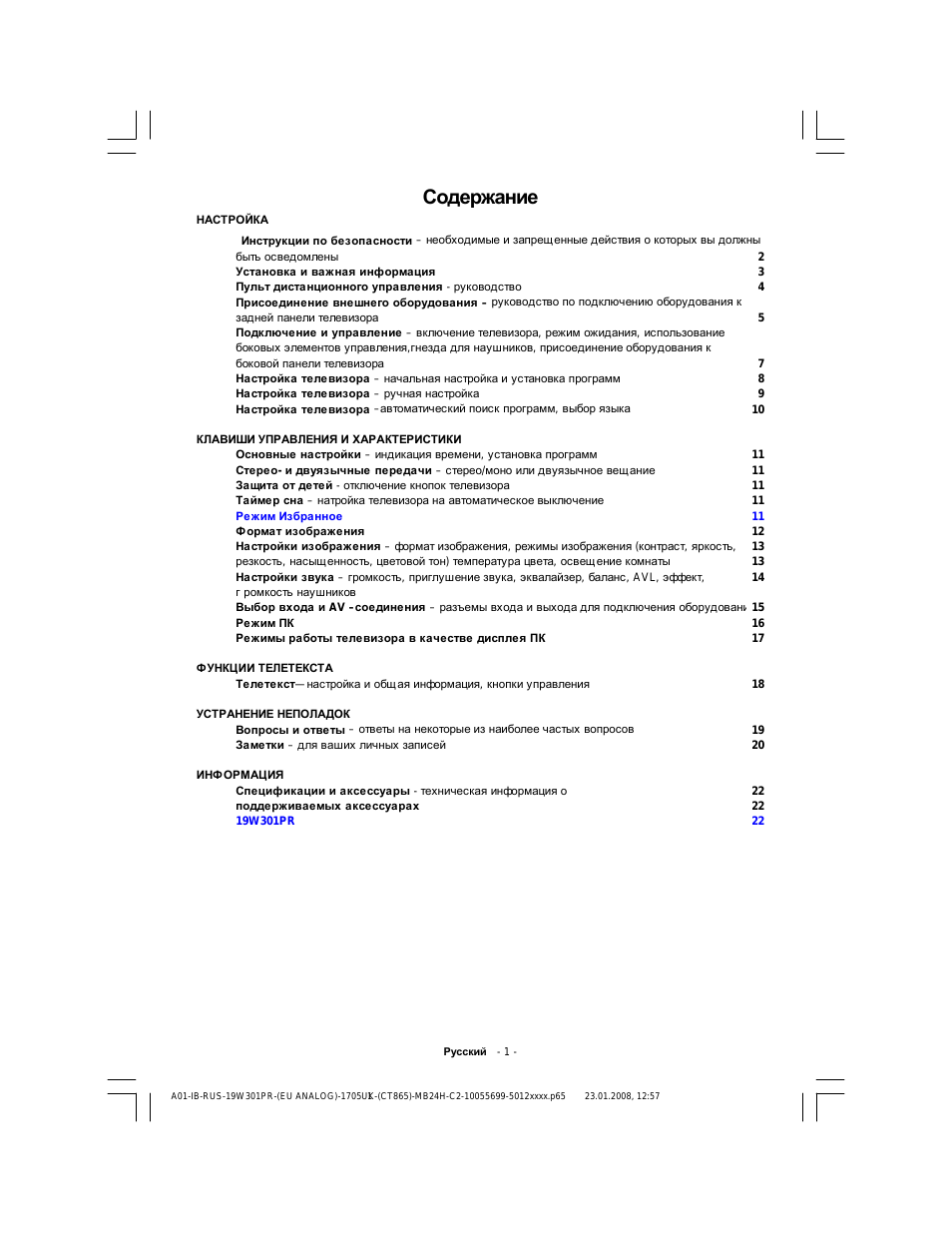

Инструкции по безопасности – необходимые и запрещ енные действия о которых вы должны
быть осведомлены
2
Установка и важная информация
3
Пульт дистанционного управления - руководство
4
Присоединение внешнего оборудования – руководство по подключению оборудования к задней панели телевизора
5
Подключение и управление – включение телевизора, режим ожидания, использование боковых элементов управления,гнезда для наушников, присоединение оборудования к боковой панели телевизора
7
Настройка телевизора – начальная настройка и установка программ
8
Настройка телевизора – ручная настройка
9
Настройка телевизора –автоматический поиск программ, выбор языка
10
КЛАВИШИ УПРАВЛЕНИЯ И ХАРАКТЕРИСТИКИ
Основные настройки – индикация времени, установка программ
11
Стерео- и двуязычные передачи – стерео/моно или двуязычное вещ ание
11
Защита от детей - отключение кнопок телевизора
11
Таймер сна – натройка телевизора на автоматическое выключение
11
Режим Избранное
11
Формат изображения
12
Настройки изображения – формат изображения, режимы изображения (контраст, яркость, 13 резкость, насыщ енность, цветовой тон) температура цвета, освещ ение комнаты

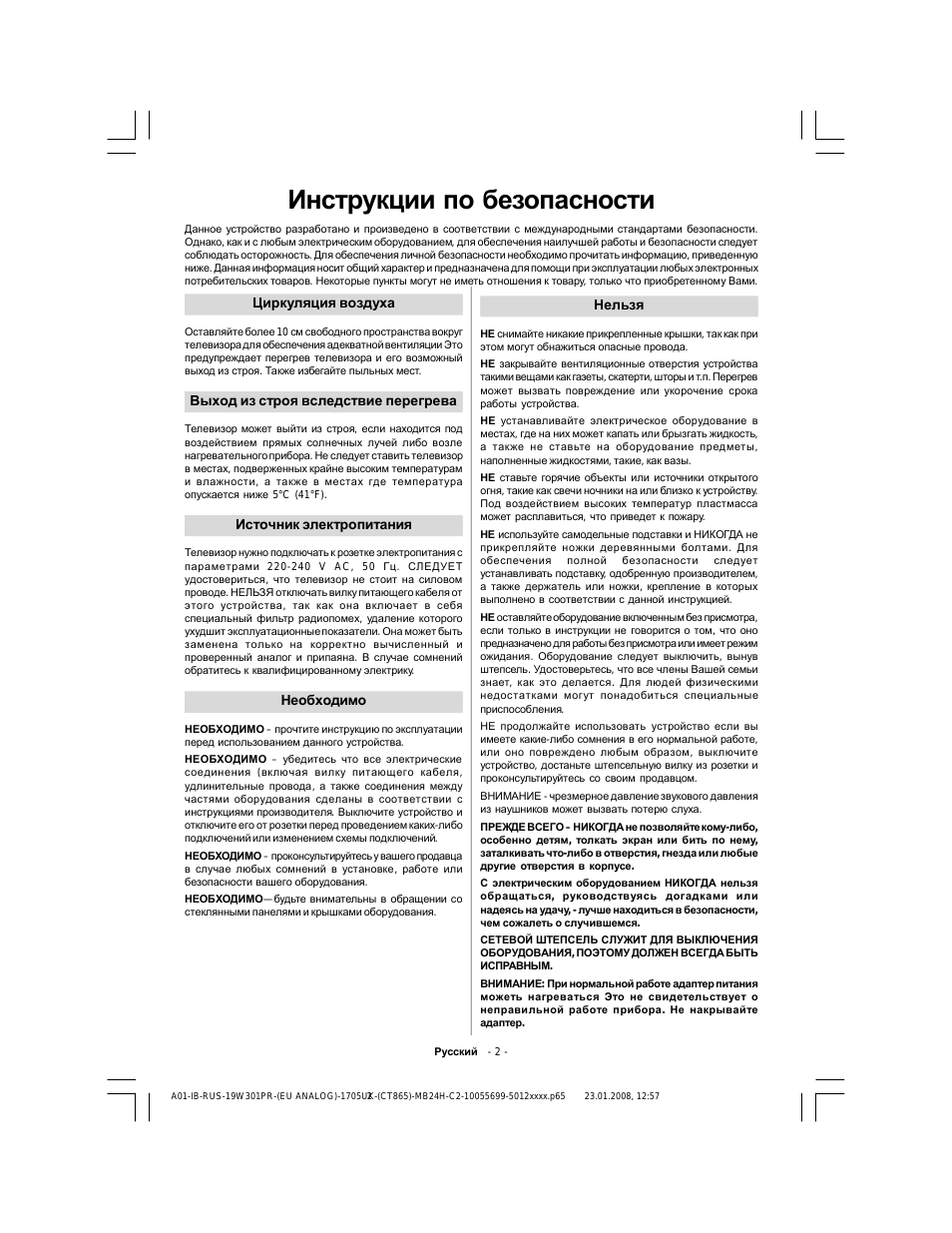

Данное устройство разработано и произведено в соответствии с международными стандартами безопасности. Однако, как и с любым электрическим оборудованием, для обеспечения наилучшей работы и безопасности следует соблюдать осторожность. Для обеспечения личной безопасности необходимо прочитать информацию, приведенную ниже. Данная информация носит общий характер и предназначена для помощи при эксплуатации любых электронных потребительских товаров. Некоторые пункты могут не иметь отношения к товару, только что приобретенному Вами.
Циркуляция воздуха
Оставляйте более 10 см свободного пространства вокруг телевизора для обеспечения адекватной вентиляции Это предупреждает перегрев телевизора и его возможный выход из строя. Также избегайте пыльных мест.
Выход из строя вследствие перегрева
Телевизор может выйти из строя, если находится под воздействием прямых солнечных лучей либо возле нагревательного прибора. Не следует ставить телевизор в местах, подверженных крайне высоким температурам и влажности, а также в местах где температура опускается ниже 5°C (41°F).
Источник электропитания
Телевизор нужно подключать к розетке электропитания с параметрами 220-240 V AC, 50 Гц. СЛЕДУЕТ удостовериться, что телевизор не стоит на силовом проводе. НЕЛЬЗЯ отключать вилку питающего кабеля от этого устройства, так как она включает в себя специальный фильтр радиопомех, удаление которого ухудшит эксплуатационные показатели. Она может быть заменена только на корректно вычисленный и проверенный аналог и припаяна. В случае сомнений обратитесь к квалифицированному электрику.
Необходимо
НЕОБХОДИМО – прочтите инструкцию по эксплуатации перед использованием данного устройства. НЕОБХОДИМО – убедитесь что все электрические соединения (включая вилку питающего кабеля, удлинительные провода, а также соединения между частями оборудования сделаны в соответствии с инструкциями производителя. Выключите устройство и отключите его от розетки перед проведением каких-либо подключений или изменением схемы подключений. НЕОБХОДИМО – проконсультируйтесь у вашего продавца в случае любых сомнений в установке, работе или безопасности вашего оборудования. НЕОБХОДИМО—будьте внимательны в обращении со стеклянными панелями и крышками оборудования.
Нельзя
НЕ снимайте никакие прикрепленные крышки, так как при этом могут обнажиться опасные провода. НЕ закрывайте вентиляционные отверстия устройства такими вещами как газеты, скатерти, шторы и т.п. Перегрев может вызвать повреждение или укорочение срока работы устройства. НЕ устанавливайте электрическое оборудование в местах, где на них может капать или брызгать жидкость, а также не ставьте на оборудование предметы, наполненные жидкостями, такие, как вазы. НЕ ставьте горячие объекты или источники открытого огня, такие как свечи ночники на или близко к устройству. Под воздействием высоких температур пластмасса может расплавиться, что приведет к пожару. НЕ используйте самодельные подставки и НИКОГДА не прикрепляйте ножки деревянными болтами. Для обеспечения полной
безопасности
следует
устанавливать подставку, одобренную производителем, а также держатель или ножки, крепление в которых выполнено в соответствии с данной инструкцией. НЕ оставляйте оборудование включенным без присмотра, если только в инструкции не говорится о том, что оно предназначено для работы без присмотра или имеет режим ожидания. Оборудование следует выключить, вынув штепсель. Удостоверьтесь, что все члены Вашей семьи знает, как это делается. Для людей физическими недостатками могут понадобиться специальные приспособления. НЕ продолжайте использовать устройство если вы имеете какие-либо сомнения в его нормальной работе, или оно повреждено любым образом, выключите устройство, достаньте штепсельную вилку из розетки и проконсультируйтесь со своим продавцом. ВНИМАНИЕ - чрезмерное давление звукового давления из наушников может вызвать потерю слуха. ПРЕЖДЕ ВСЕГО – НИКОГДА не позволяйте кому-либо, особенно детям, толкать экран или бить по нему, заталкивать что-либо в отверстия, гнезда или любые другие отверстия в корпусе. С электрическим оборудованием НИКОГДА нельзя обращаться, руководствуясь догадками или надеясь на удачу, - лучше находиться в безопасности, чем сожалеть о случившемся. СЕТЕВОЙ ШТЕПСЕЛЬ СЛУЖИТ ДЛЯ ВЫКЛЮЧЕНИЯ ОБОРУДОВАНИЯ, ПОЭТОМУ ДОЛЖЕН ВСЕГДА БЫТЬ ИСПРАВНЫМ. ВНИМАНИЕ: При нормальной работе адаптер питания можеть нагреваться Это не свидетельствует о неправильной работе прибора. Не накрывайте адаптер.

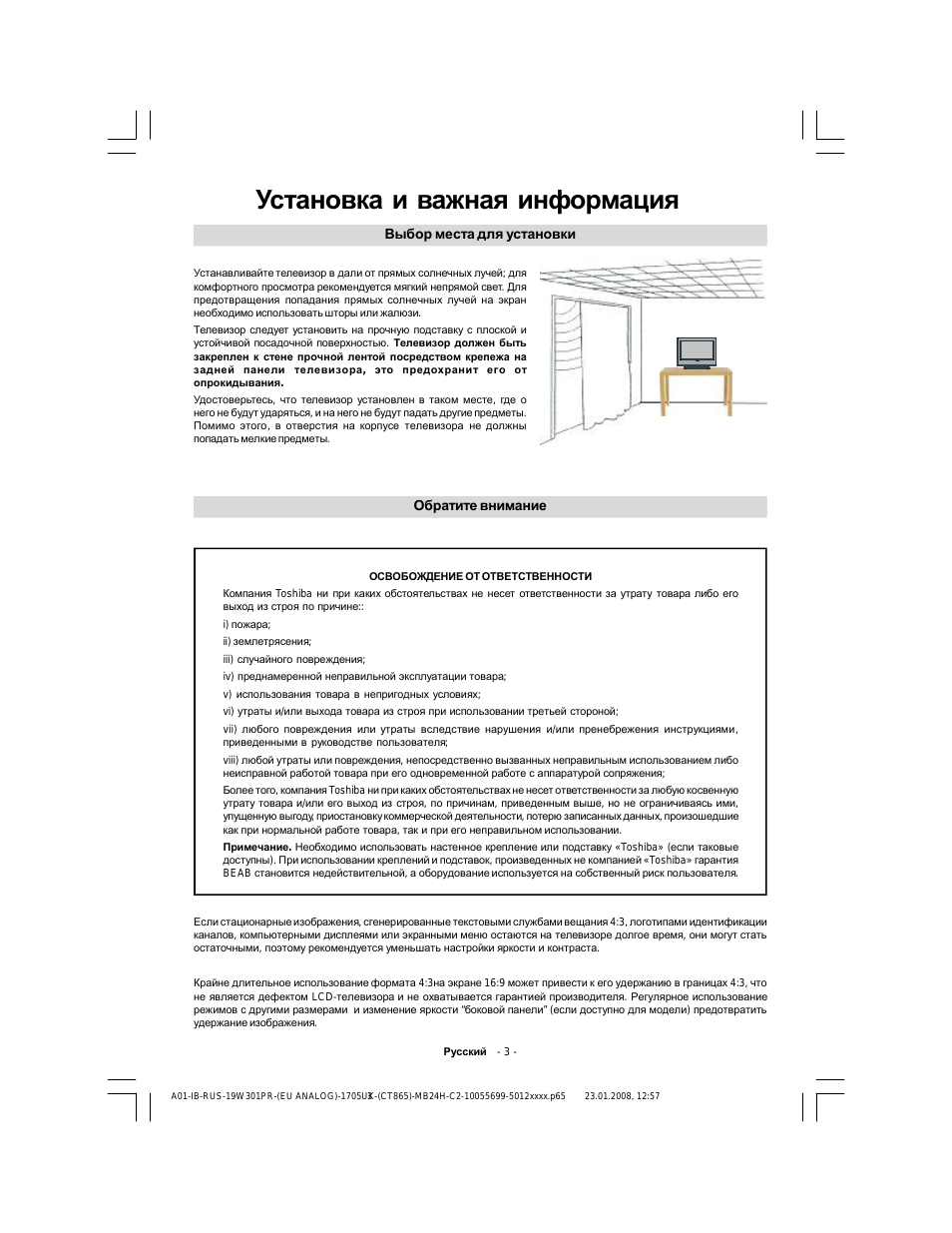

Устанавливайте телевизор в дали от прямых солнечных лучей; для комфортного просмотра рекомендуется мягкий непрямой свет. Для предотвращения попадания прямых солнечных лучей на экран необходимо использовать шторы или жалюзи. Телевизор следует установить на прочную подставку с плоской и устойчивой посадочной поверхностью. Телевизор должен быть закреплен к стене прочной лентой посредством крепежа на задней панели телевизора, это предохранит его от опрокидывания. Удостоверьтесь, что телевизор установлен в таком месте, где о него не будут ударяться, и на него не будут падать другие предметы. Помимо этого, в отверстия на корпусе телевизора не должны попадать мелкие предметы.
Обратите внимание
ОСВОБОЖДЕНИЕ ОТ ОТВЕТСТВЕННОСТИ
Компания Toshiba ни при каких обстоятельствах не несет ответственности за утрату товара либо его выход из строя по причине::
i)
пожара;
ii)
землетрясения;
iii)
случайного повреждения;
iv)
преднамеренной неправильной эксплуатации товара;
v)
использования товара в непригодных условиях;
vi)
утраты и/или выхода товара из строя при использовании третьей стороной;
vii)
любого повреждения или утраты вследствие нарушения и/или пренебрежения инструкциями,
приведенными в руководстве пользователя;
viii)
любой утраты или повреждения, непосредственно вызванных неправильным использованием либо
неисправной работой товара при его одновременной работе с аппаратурой сопряжения; Более того, компания Toshiba ни при каких обстоятельствах не несет ответственности за любую косвенную утрату товара и/или его выход из строя, по причинам, приведенным выше, но не ограничиваясь ими, упущенную выгоду, приостановку коммерческой деятельности, потерю записанных данных, произошедшие как при нормальной работе товара, так и при его неправильном использовании. Примечание. Необходимо использовать настенное крепление или подставку «Toshiba» (если таковые доступны). При использовании креплений и подставок, произведенных не компанией «Toshiba» гарантия BEAB
становится недействительной, а оборудование используется на собственный риск пользователя.
Если стационарные изображения, сгенерированные текстовыми службами вещания 4:3, логотипами идентификации каналов, компьютерными дисплеями или экранными меню остаются на телевизоре долгое время, они могут стать остаточными, поэтому рекомендуется уменьшать настройки яркости и контраста.
Крайне длительное использование формата 4:3на экране 16:9 может привести к его удержанию в границах 4:3, что не является дефектом LCD-телевизора и не охватывается гарантией производителя. Регулярное использование режимов с другими размерами и изменение яркости “боковой панели” (если доступно для модели) предотвратить удержание изображения.
Простая информация о Вашем пульте дистанционного управления.
Установка батарей и рабочий диапазон пульта дистанционного управления
Необходимо снять заднюю крышку, чтобы открыть отсек для батарей и удостовериться, что батареи установлены правильно Нельзя комбинировать старую использованную батарею с новой, а также использовать различные типы батарей. Полностью разряженные батареи следует сразу же извлечь для предотвращения протекания кислоты в батарейный отсек. ВНИМАНИЕ:Батареи нельзя подвергать чрезмерному воздействию тепла, в частности от солнечного света, огня и пр. Функционирование пульта дистанционного управления ухудшается на расстоянии более пяти метров или под углом долее 30 градусов от центра телевизора. Если рабочий диапазон уменьшается, батареи, возможно, требуется заменить.

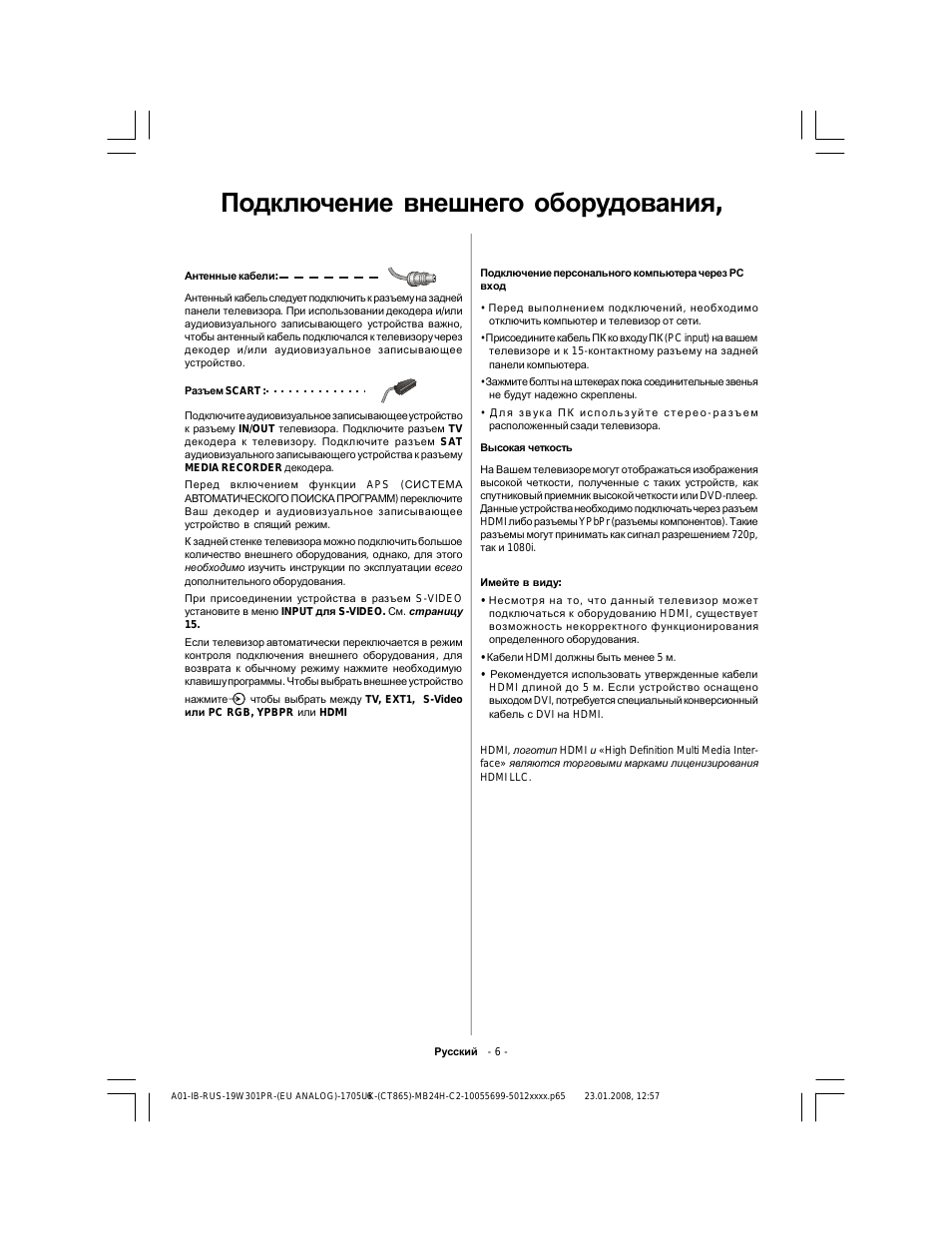

Антенный кабель следует подключить к разъему на задней панели телевизора. При использовании декодера и/или аудиовизуального записывающего устройства важно, чтобы антенный кабель подключался к телевизору через декодер и/или аудиовизуальное записывающее устройство.
Разъем SCART :
Подключите аудиовизуальное записывающее устройство к разъему IN/OUT телевизора. Подключите разъем TV декодера к телевизору. Подключите разъем SAT аудиовизуального записывающего устройства к разъему MEDIA RECORDER
декодера.
Перед включением функции APS (СИСТЕМА АВТОМАТИЧЕСКОГО ПОИСКА ПРОГРАММ) переключите Ваш декодер и аудиовизуальное записывающее устройство в спящий режим. К задней стенке телевизора можно подключить большое количество внешнего оборудования, однако, для этого необходимо изучить инструкции по эксплуатации всего дополнительного оборудования. При присоединении устройства в разъем S-VIDEO установите в меню INPUT для S-VIDEO. См. страницу 15.
Если телевизор автоматически переключается в режим контроля подключения внешнего оборудования, для возврата к обычному режиму нажмите необходимую клавишу программы. Чтобы выбрать внешнее устройство нажмите
чтобы выбрать между TV, EXT1, S-Video
или PC RGB, YPBPR или HDMI
Подключение внешнего оборудования,
Подключение персонального компьютера через РС вход
•
Перед выполнением подключений, необходимо
отключить компьютер и телевизор от сети.
•
Присоедините кабель ПК ко входу ПК (PC input) на вашем
телевизоре и к 15-контактному разъему на задней панели компьютера.
•
Зажмите болты на штекерах пока соединительные звенья
не будут надежно скреплены.
•
Д л я з в ук а П К и с п о л ь з уй т е с т е р е о - р а з ъ е м
расположенный сзади телевизора.
Высокая четкость
На Вашем телевизоре могут отображаться изображения высокой четкости, полученные с таких устройств, как спутниковый приемник высокой четкости или DVD-плеер. Данные устройства необходимо подключать через разъем HDMI
либо разъемы YPbPr (разъемы компонентов). Такие
разъемы могут принимать как сигнал разрешением 720p, так и 1080i.
Имейте в виду:
•
Несмотря на то, что данный телевизор может подключаться к оборудованию HDMI, существует возможность некорректного функционирования определенного оборудования.
•
Кабели HDMI должны быть менее 5 м.
•
Рекомендуется использовать утвержденные кабели
HDMI
длиной до 5 м. Если устройство оснащено
выходом DVI, потребуется специальный конверсионный кабель с DVI на HDMI.
HDMI,
логотип HDMI и «High Definition Multi Media Inter-

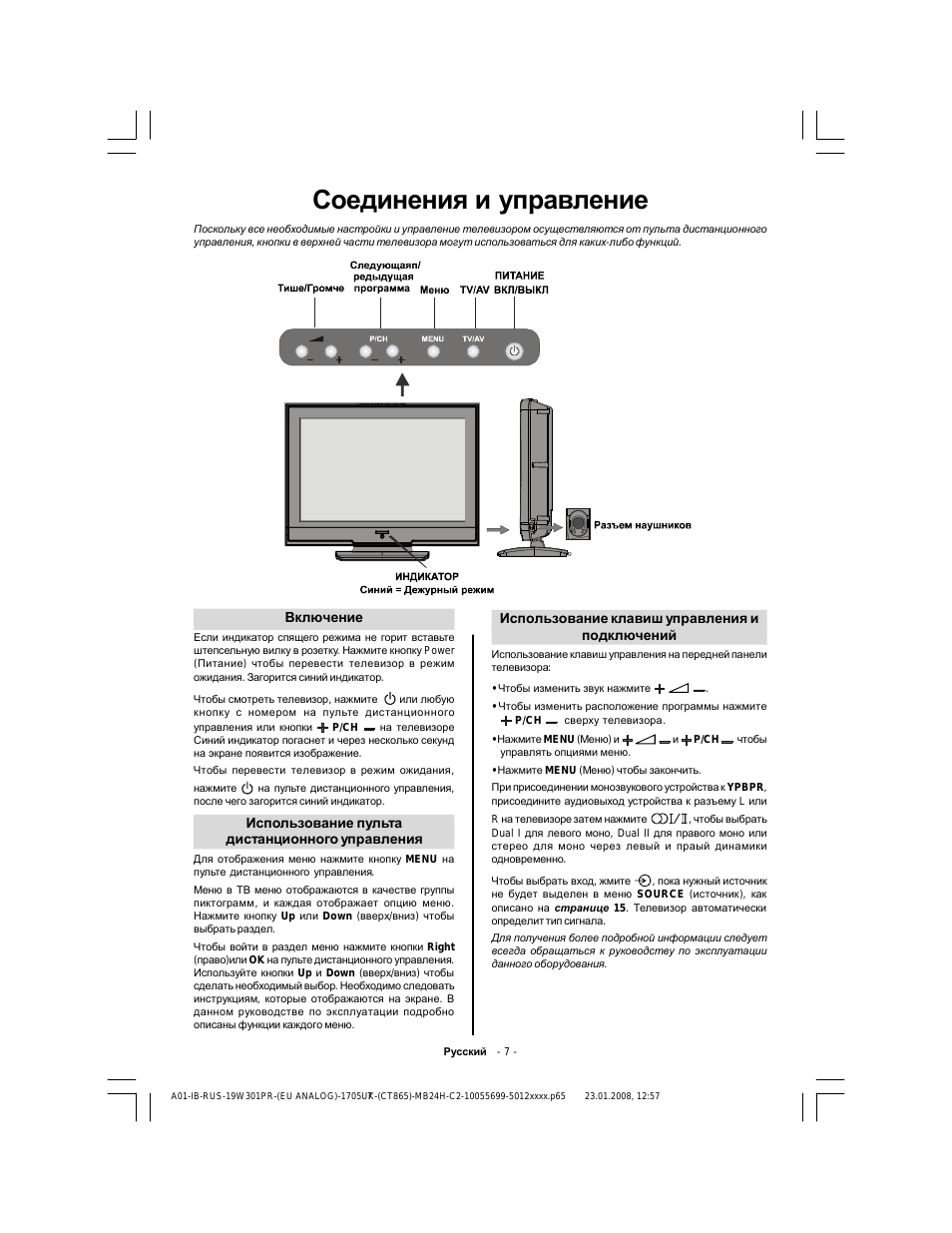

Поскольку все необходимые настройки и управление телевизором осуществляются от пульта дистанционного управления, кнопки в верхней части телевизора могут использоваться для каких-либо функций.
Включение
Если индикатор спящего режима не горит вставьте штепсельную вилку в розетку. Нажмите кнопку Power (
Питание) чтобы перевести телевизор в режим
ожидания. Загорится синий индикатор.
Чтобы смотреть телевизор, нажмите
или любую
кнопку с номером на пульте дистанционного управления или кнопки
P/CH
на телевизоре
Синий индикатор погаснет и через несколько секунд на экране появится изображение. Чтобы перевести телевизор в режим ожидания, нажмите
на пульте дистанционного управления,
после чего загорится синий индикатор.
Использование пульта
дистанционного управления
Для отображения меню нажмите кнопку MENU на пульте дистанционного управления. Меню в ТВ меню отображаются в качестве группы пиктограмм, и каждая отображает опцию меню. Нажмите кнопку Up или Down (вверх/вниз) чтобы выбрать раздел. Чтобы войти в раздел меню нажмите кнопки Right (
право)или OK на пульте дистанционного управления.
Используйте кнопки Up и Down (вверх/вниз) чтобы сделать необходимый выбор. Необходимо следовать инструкциям, которые отображаются на экране. В данном руководстве по эксплуатации подробно описаны функции каждого меню.
Использование клавиш управления и
подключений
Использование клавиш управления на передней панели телевизора:
•
Чтобы изменить звук нажмите
.
•
Чтобы изменить расположение программы нажмите
P/CH
сверху телевизора.
•
Нажмите MENU (Меню) и
и P/CH чтобы
управлять опциями меню.
•
Нажмите MENU (Меню) чтобы закончить.
При присоединении монозвукового устройства к YPBPR, присоедините аудиовыход устройства к разъему L или
R
на телевизоре затем нажмите
,
чтобы выбрать
Dual I
для левого моно, Dual II для правого моно или
стерео для моно через левый и праый динамики одновременно.
Чтобы выбрать вход, жмите
,
пока нужный источник
не будет выделен в меню SOURCE (источник), как описано на странице 15. Телевизор автоматически определит тип сигнала. Для получения более подробной информации следует всегда обращаться к руководству по эксплуатации данного оборудования.

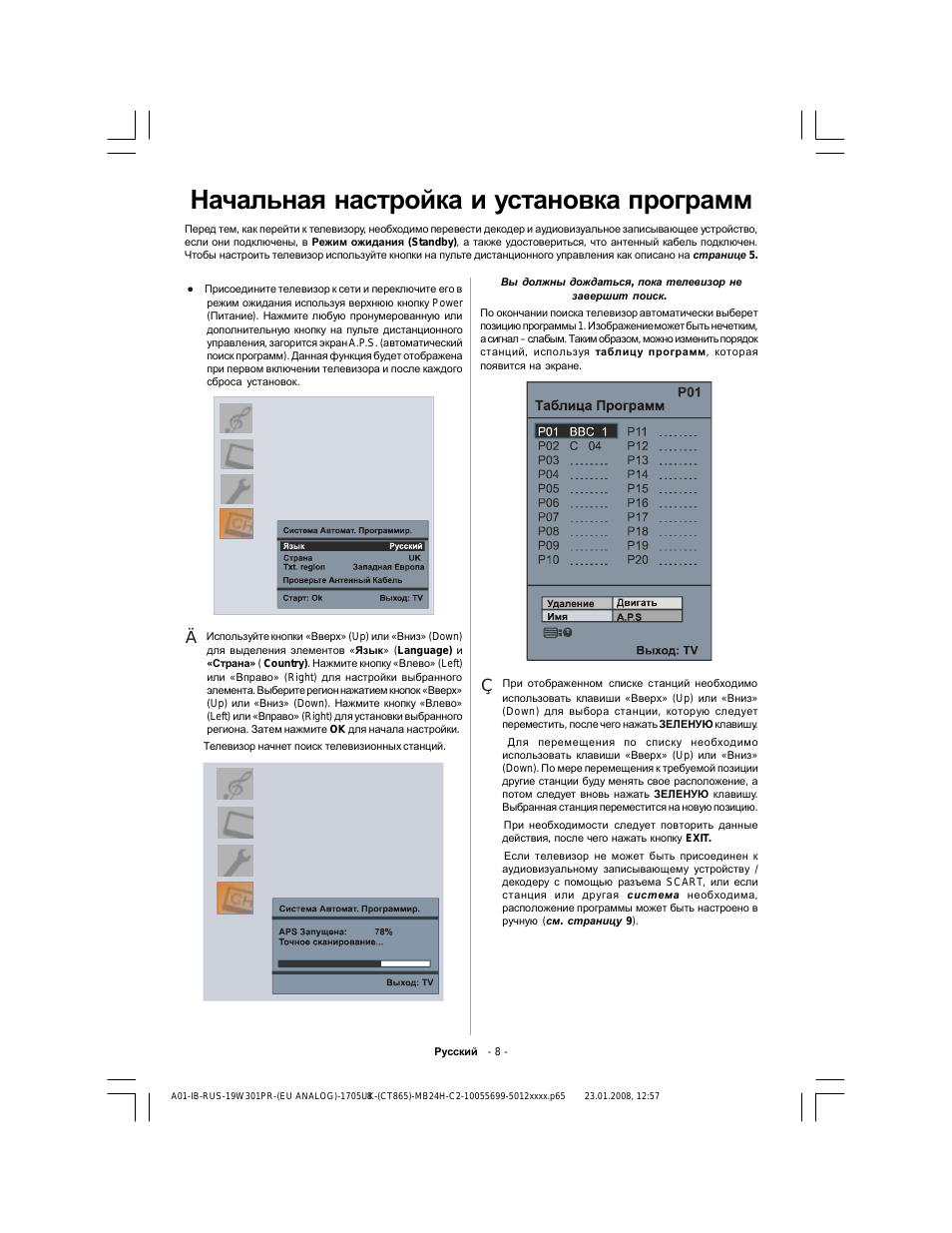

Перед тем, как перейти к телевизору, необходимо перевести декодер и аудиовизуальное записывающее устройство, если они подключены, в Режим ожидания (Standby), а также удостовериться, что антенный кабель подключен. Чтобы настроить телевизор используйте кнопки на пульте дистанционного управления как описано на странице 5.
•
Присоедините телевизор к сети и переключите его в
режим ожидания используя верхнюю кнопку Power (
Питание). Нажмите любую пронумерованную или
дополнительную кнопку на пульте дистанционного управления, загорится экран A.P.S. (автоматический поиск программ). Данная функция будет отображена при первом включении телевизора и после каждого сброса установок.
€
Используйте кнопки «Вверх» (Up) или «Вниз» (Down) для выделения элементов «Язык» (Language) и «
Страна» ( Country). Нажмите кнопку «Влево» (Left)
или «Вправо» (Right) для настройки выбранного элемента. Выберите регион нажатием кнопок «Вверх» (Up)
или «Вниз» (Down). Нажмите кнопку «Влево»
(Left)
или «Вправо» (Right) для установки выбранного
региона. Затем нажмите OK для начала настройки.
Телевизор начнет поиск телевизионных станций.
Вы должны дождаться, пока телевизор не
завершит поиск.
По окончании поиска телевизор автоматически выберет позицию программы 1. Изображение может быть нечетким, а сигнал – слабым. Таким образом, можно изменить порядок станций, используя таблицу программ, которая появится на экране.
‚
При отображенном списке станций необходимо использовать клавиши «Вверх» (Up) или «Вниз» (Down)
для выбора станции, которую следует
переместить, после чего нажать ЗЕЛЕНУЮ клавишу.
Для перемещения по списку необходимо
использовать клавиши «Вверх» (Up) или «Вниз» (Down).
По мере перемещения к требуемой позиции
другие станции буду менять свое расположение, а потом следует вновь нажать ЗЕЛЕНУЮ клавишу. Выбранная станция переместится на новую позицию.
При необходимости следует повторить данные
действия, после чего нажать кнопку EXIT.
Если телевизор не может быть присоединен к
аудиовизуальному записывающему устройству / декодеру с помощью разъема SCART, или если станция или другая система необходима, расположение программы может быть настроено в ручную (см. страницу 9).
Чтобы назначить расположение программы аудиовизуальному записывающему устройству / декодеру включить декодер, вставить ранее записанный фильм в аудиовизуальное записывающее устройство и нажать ВОСПРОИЗВЕДЕНИЕ, после чего необходимо произвести настройку вручную.
Нажмите MENU и используя кнопки Up(Вверх) или
Down(
Вниз) выберите меню INSTALL. Нажатием
кнопок Up(Вверх) или Down(Вниз) выберите опцию Programming
и нажмите кнопку Right (Вправо)
Используя кнопку Down(Вниз) выберите Programme и выберите положение программы, которую вы хотите настроить с помощью цифровых кнопок, мы предлагаем программу 0 для аудиовизуального записывающего устройства.
Для выбора пункта Search следует использовать
клавишу Down, а затем нажать клавишу Left или Right
для выполнения поиска. Телевизор начнет
поиск каналов.
Каждый сигнал будет отображаться в телевизоре.
Если это не Ваше аудиовизуальное записывающее устройство, то для выполнения нового поиска следует нажать клавишу Left или Right.
Когда
сигнал
Вашего
аудиовизуального
записывающего устройства будет найден, необходимо сохранить выбранную настройку, нажимая клавишу Down, пока не будет выбран пункт меню Store Program. Затем для сохранения настройки необходимо нажать клавишу Left/Right либо OK.

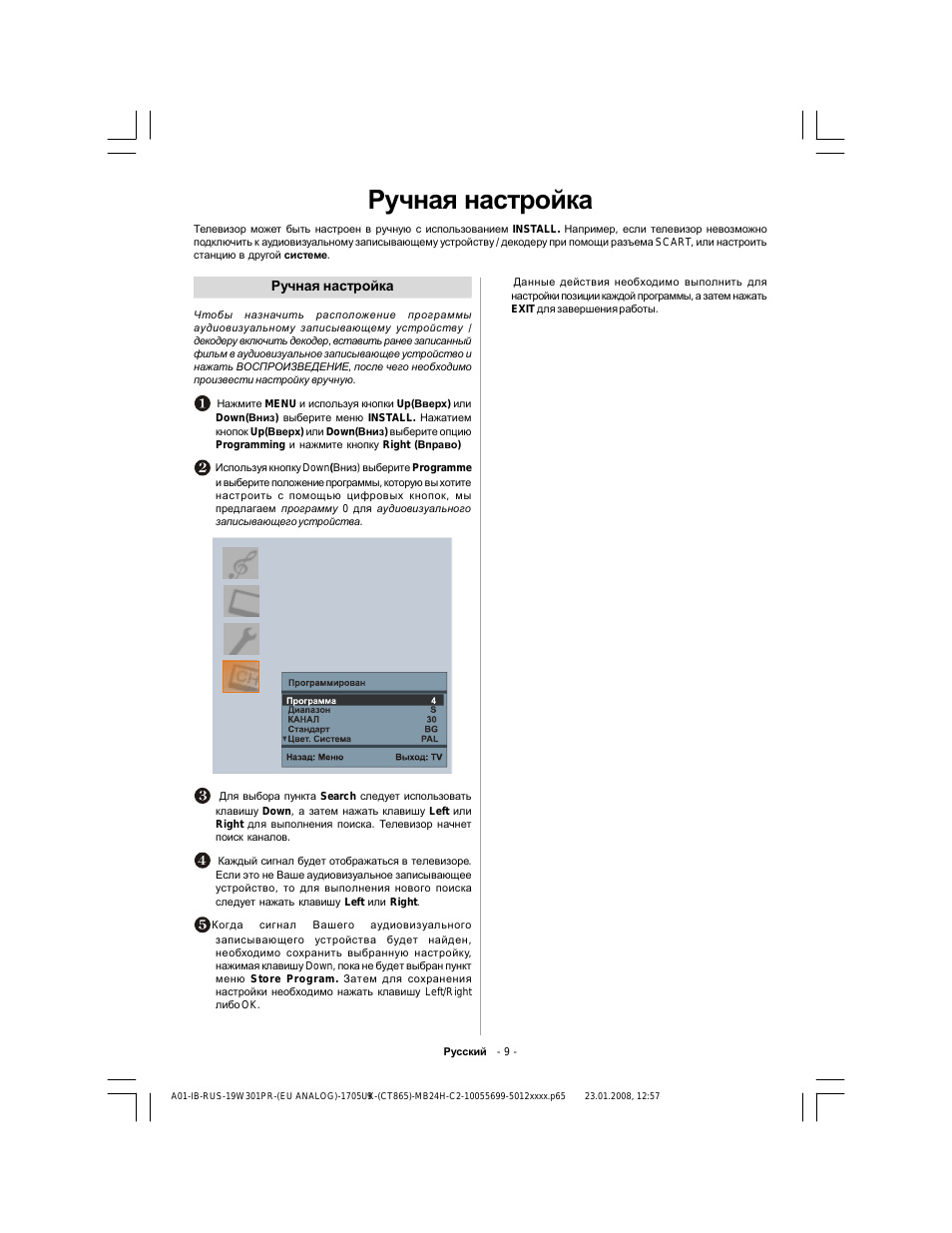

Ручная настройка
Телевизор может быть настроен в ручную с использованием INSTALL. Например, если телевизор невозможно подключить к аудиовизуальному записывающему устройству / декодеру при помощи разъема SCART, или настроить станцию в другой системе.
Данные действия необходимо выполнить для
настройки позиции каждой программы, а затем нажать EXIT

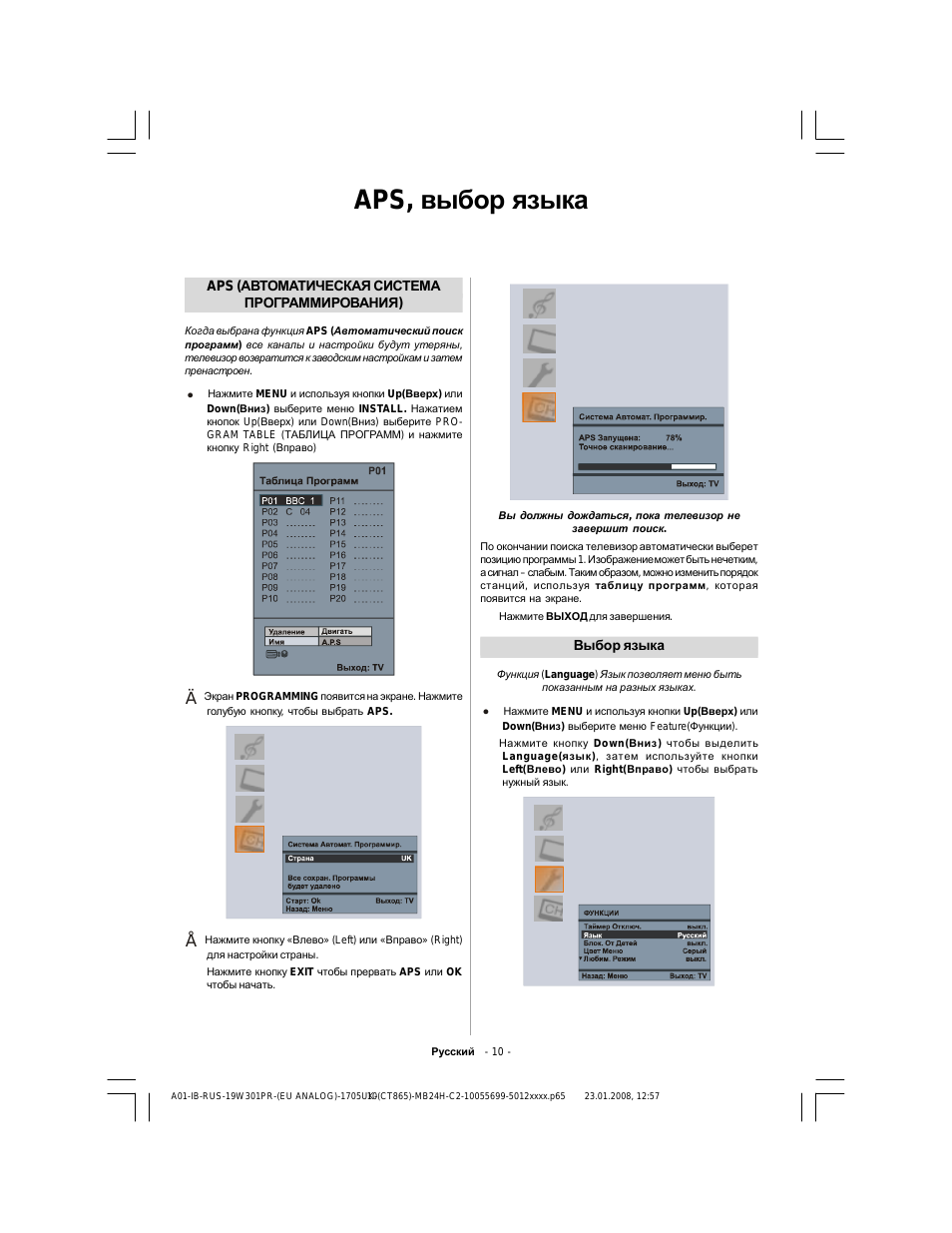

Когда выбрана функция APS (Автоматический поиск программ) все каналы и настройки будут утеряны, телевизор возвратится к заводским настройкам и затем пренастроен.
•
Нажмите MENU и используя кнопки Up(Вверх) или
Down(
Вниз) выберите меню INSTALL. Нажатием
кнопок Up(Вверх) или Down(Вниз) выберите PRO- GRAM TABLE (
ТАБЛИЦА ПРОГРАММ) и нажмите
кнопку Right (Вправо)
€
Экран PROGRAMMING появится на экране. Нажмите
голубую кнопку, чтобы выбрать APS.
•
Нажмите кнопку «Влево» (Left) или «Вправо» (Right)
для настройки страны.
Нажмите кнопку EXIT чтобы прервать APS или OK чтобы начать.
Вы должны дождаться, пока телевизор не
завершит поиск.
По окончании поиска телевизор автоматически выберет позицию программы 1. Изображение может быть нечетким, а сигнал – слабым. Таким образом, можно изменить порядок станций, используя таблицу программ, которая появится на экране.
