Instruction manual and user guide for
Texet TN-701BT

GPS НАВИГАТОР

Руководство
по эксплуатации

1

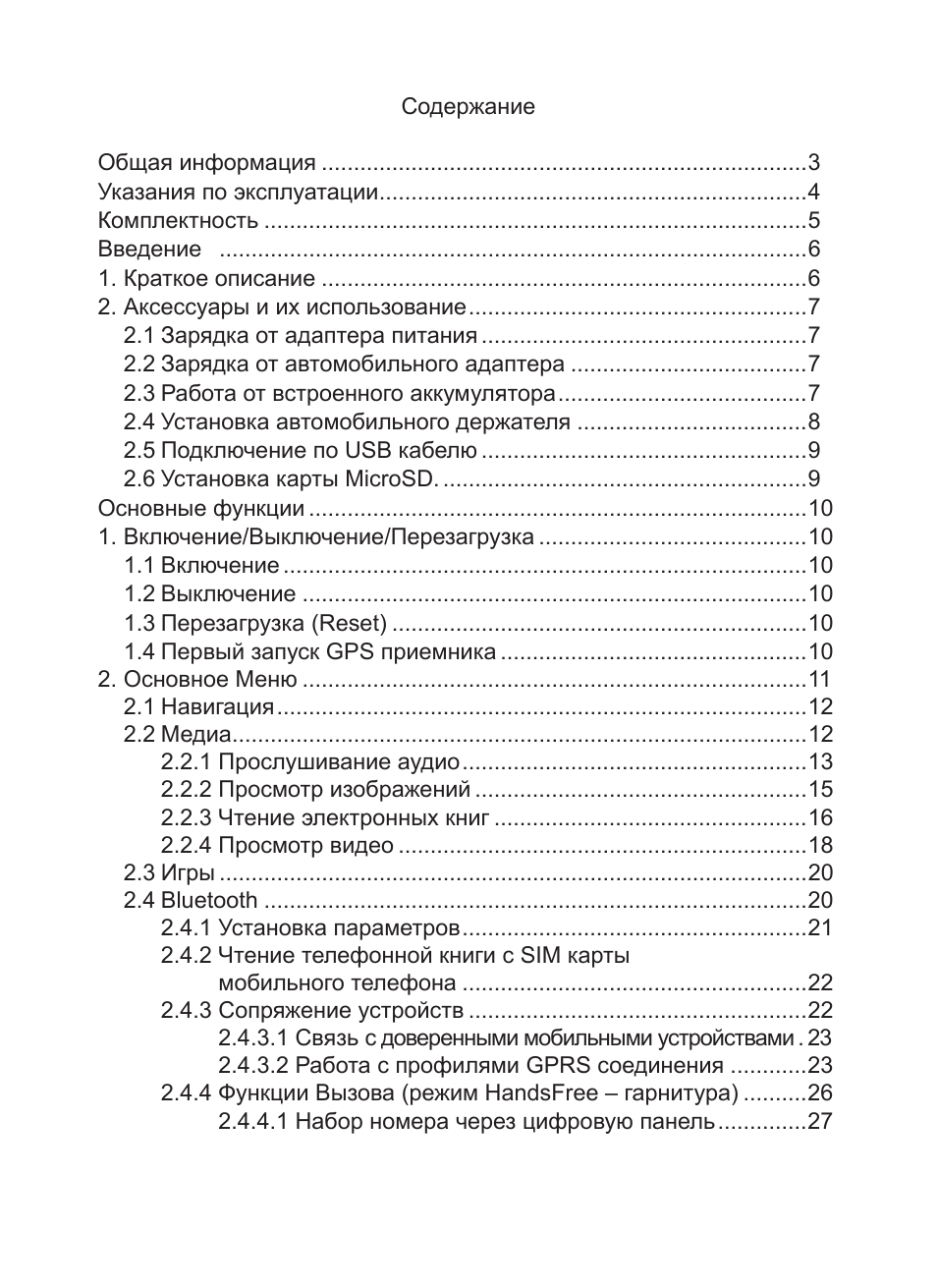

Содержание

Общая информация ............................................................................3
Указания по эксплуатации ...................................................................4
Комплектность .....................................................................................5
Введение

............................................................................................6

1. Краткое описание ............................................................................6
2. Аксессуары и их использование .....................................................7
2.1

Зарядка от адаптера питания ...................................................7

2.2

Зарядка от автомобильного адаптера .....................................7

2.3

Работа от встроенного аккумулятора .......................................7

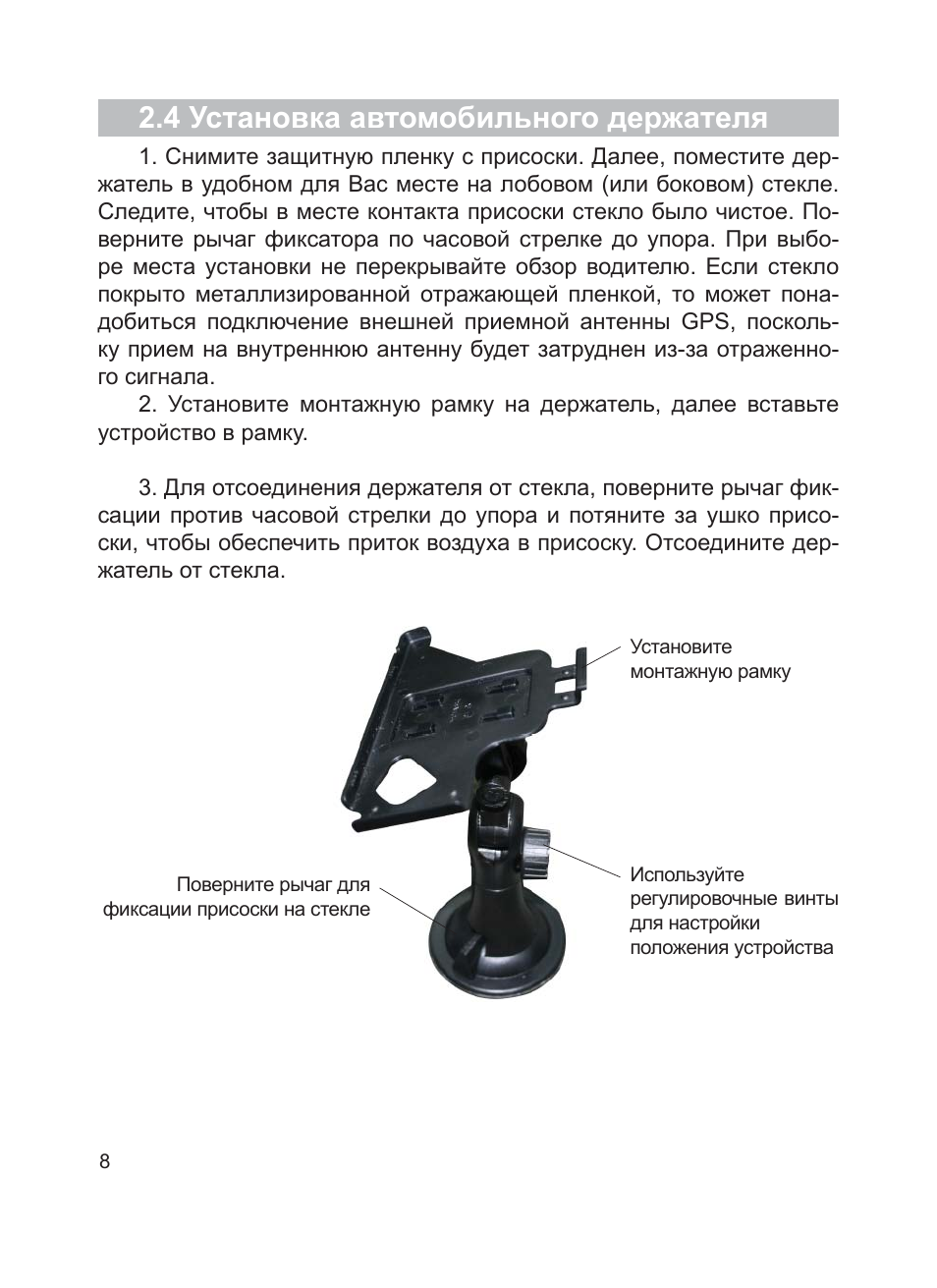

2.4

Установка автомобильного держателя ....................................8

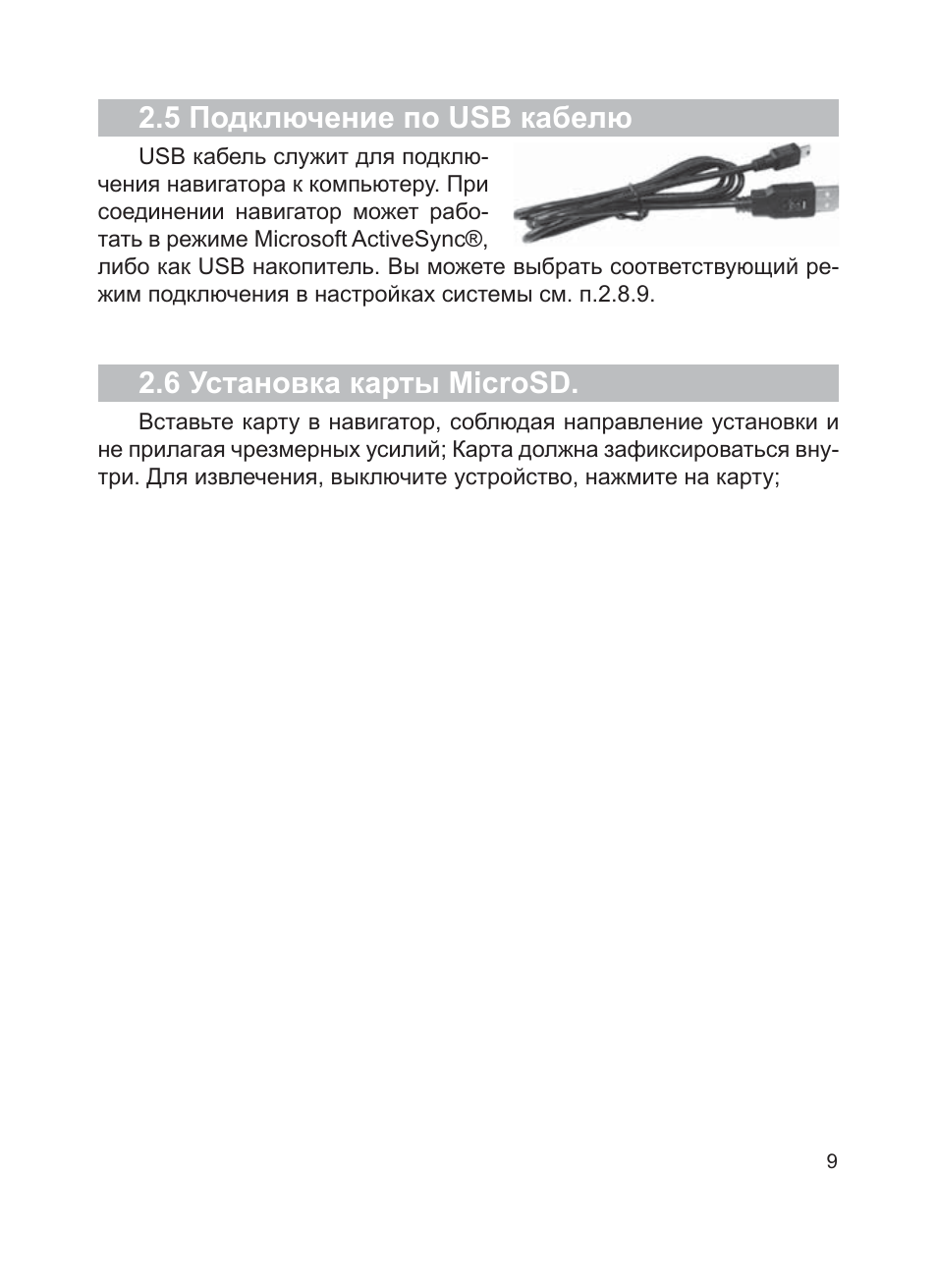

2.5

Подключение по USB кабелю ...................................................9

2.6

Установка карты MicroSD. .........................................................9

Основные функции ..............................................................................10
1. Включение/Выключение/Перезагрузка ..........................................10
1.1

Включение ..................................................................................10

1.2

Выключение ...............................................................................10

1.3

Перезагрузка (Reset) .................................................................10

1.4

Первый запуск GPS приемника ................................................10

2. Основное Меню ...............................................................................11
2.1

Навигация ...................................................................................12

2.2

Медиа ..........................................................................................12

2.2.1

Прослушивание аудио ......................................................13

2.2.2

Просмотр изображений ....................................................15

2.2.3

Чтение электронных книг .................................................16

2.2.4

Просмотр видео ................................................................18

2.3

Игры ............................................................................................20

2.4

Bluetooth

.....................................................................................20

2.4.1

Установка параметров ......................................................21

2.4.2

Чтение телефонной книги с SIM карты

мобильного телефона ......................................................22

2.4.3

Сопряжение устройств .....................................................22

2.4.3.1

Связь с доверенными мобильными устройствами . 23

2.4.3.2

Работа с профилями GPRS соединения ............23

2.4.4

Функции Вызова (режим HandsFree – гарнитура) ..........26

2.4.4.1

Набор номера через цифровую панель ..............27

2

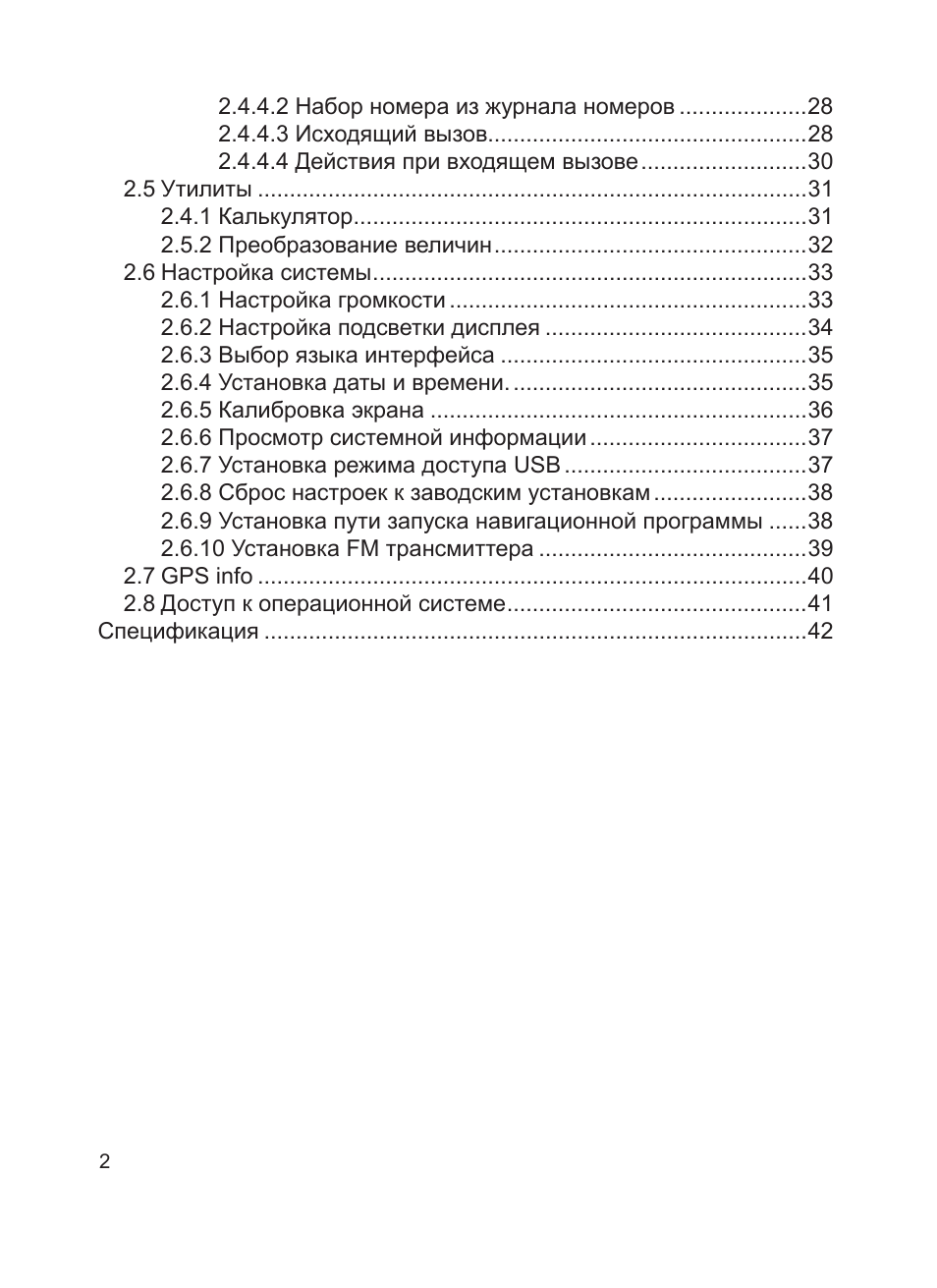

2.4.4.2

Набор номера из журнала номеров ....................28

2.4.4.3

Исходящий вызов..................................................28

2.4.4.4

Действия при входящем вызове ..........................30

2.5

Утилиты ......................................................................................31

2.4.1

Калькулятор .......................................................................31

2.5.2

Преобразование величин .................................................32

2.6

Настройка системы ....................................................................33

2.6.1

Настройка громкости ........................................................33

2.6.2

Настройка подсветки дисплея .........................................34

2.6.3

Выбор языка интерфейса ................................................35

2.6.4

Установка даты и времени. ..............................................35

2.6.5

Калибровка экрана ...........................................................36

2.6.6

Просмотр системной информации ..................................37

2.6.7

Установка режима доступа USB ......................................37

2.6.8

Сброс настроек к заводским установкам ........................38

2.6.9

Установка пути запуска навигационной программы ......38

2.6.10

Установка FM трансмиттера ..........................................39

2.7

GPS

info

......................................................................................40

2.8

Доступ к операционной системе ...............................................41

Спецификация .....................................................................................42

3

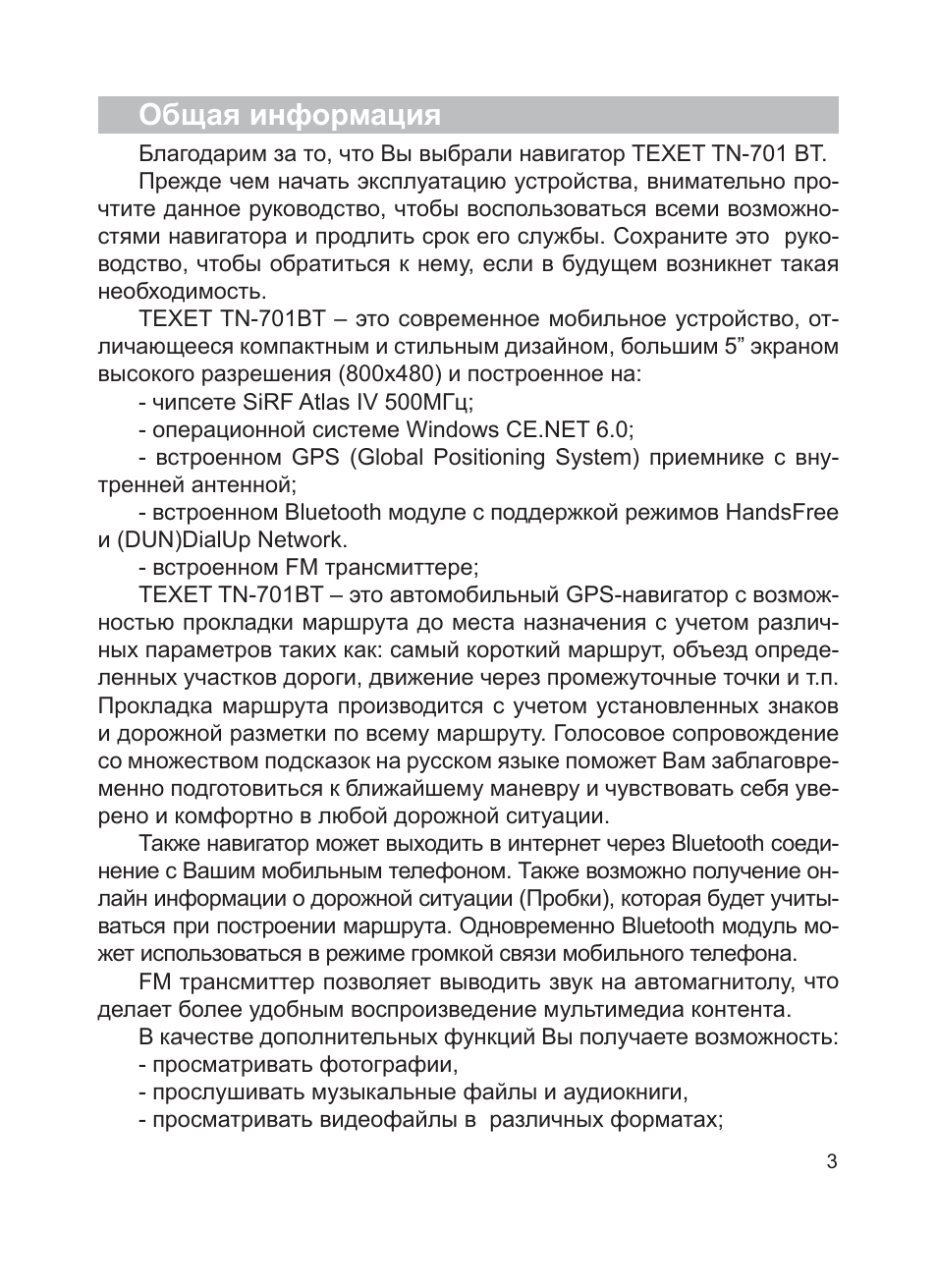

Общая информация

Благодарим за то, что Вы выбрали навигатор TEXET TN-701 BT.
Прежде чем начать эксплуатацию устройства, внимательно про-

чтите данное руководство, чтобы воспользоваться всеми возможно-
стями навигатора и продлить срок его службы. Сохраните это руко-
водство, чтобы обратиться к нему, если в будущем возникнет такая
необходимость.

TEXET TN-701BT – это современное мобильное устройство, от-

личающееся компактным и стильным дизайном, большим 5” экраном
высокого разрешения (800х480) и построенное на:

- чипсете SiRF Atlas IV 500МГц;
- операционной системе Windows CE.NET 6.0;
- встроенном GPS (Global Positioning System) приемнике с вну-

тренней антенной;

- встроенном Bluetooth модуле с поддержкой режимов HandsFree

и (DUN)DialUp Network.

- встроенном FM трансмиттере;
TEXET TN-701BT – это автомобильный GPS-навигатор с возмож-

ностью прокладки маршрута до места назначения с учетом различ-
ных параметров таких как: самый короткий маршрут, объезд опреде-
ленных участков дороги, движение через промежуточные точки и т.п.
Прокладка маршрута производится с учетом установленных знаков
и дорожной разметки по всему маршруту. Голосовое сопровождение
со множеством подсказок на русском языке поможет Вам заблаговре-
менно подготовиться к ближайшему маневру и чувствовать себя уве-
рено и комфортно в любой дорожной ситуации.

Также навигатор может выходить в интернет через Bluetooth соеди-

нение с Вашим мобильным телефоном. Также возможно получение он-
лайн информации о дорожной ситуации (Пробки), которая будет учиты-
ваться при построении маршрута. Одновременно Bluetooth модуль мо-
жет использоваться в режиме громкой связи мобильного телефона.

FM трансмиттер позволяет выводить звук на автомагнитолу, что

делает более удобным воспроизведение мультимедиа контента.

В качестве дополнительных функций Вы получаете возможность:
- просматривать фотографии,
- прослушивать музыкальные файлы и аудиокниги,
- просматривать видеофайлы в различных форматах;

4

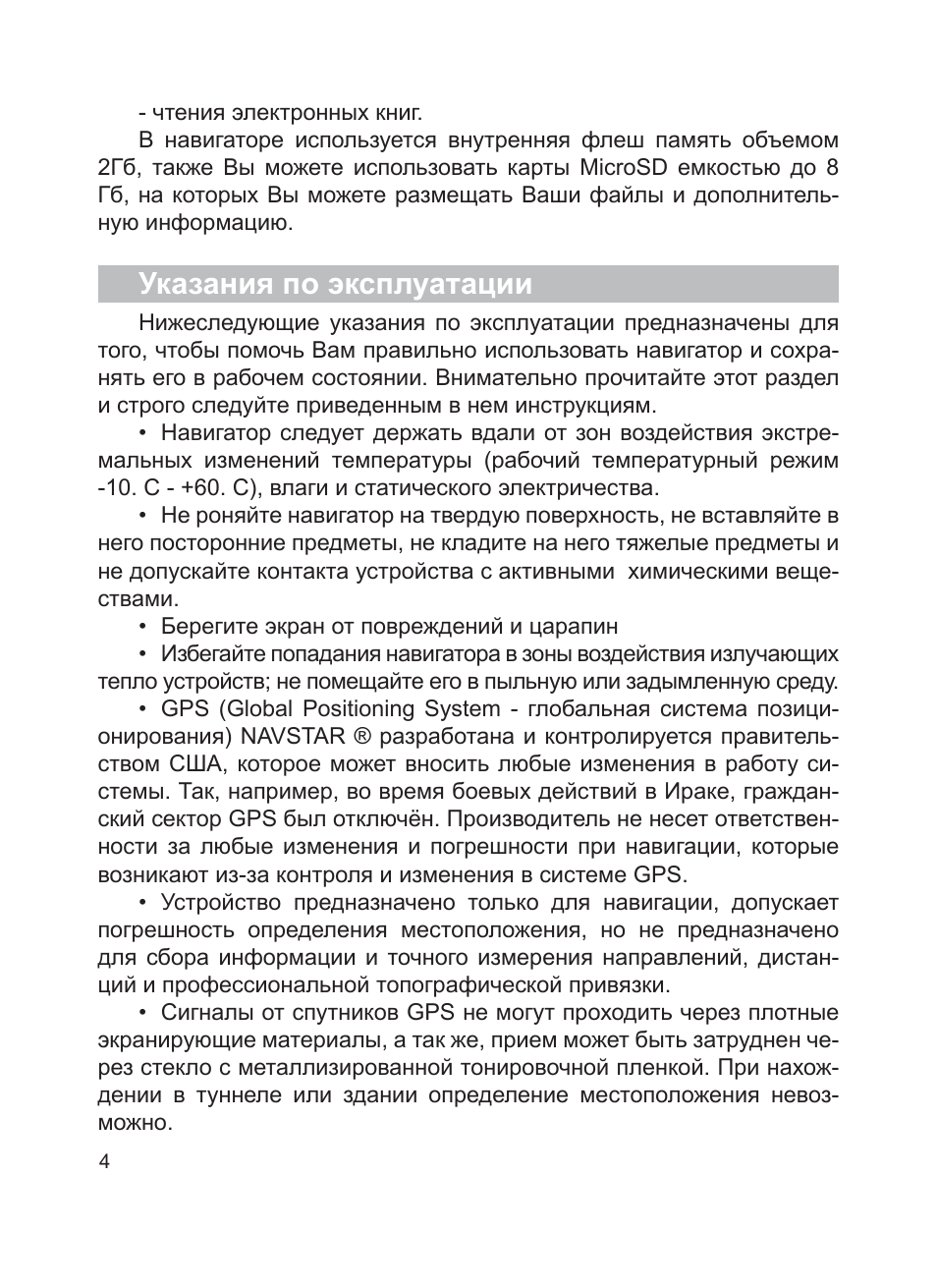

- чтения электронных книг.
В навигаторе используется внутренняя флеш память объемом

2Гб, также Вы можете использовать карты MicroSD емкостью до 8
Гб, на которых Вы можете размещать Ваши файлы и дополнитель-
ную информацию.

Указания по эксплуатации

Нижеследующие указания по эксплуатации предназначены для

того, чтобы помочь Вам правильно использовать навигатор и сохра-
нять его в рабочем состоянии. Внимательно прочитайте этот раздел
и строго следуйте приведенным в нем инструкциям.

• Навигатор следует держать вдали от зон воздействия экстре-

мальных изменений температуры (рабочий температурный режим
-10. С - +60. С), влаги и статического электричества.

• Не роняйте навигатор на твердую поверхность, не вставляйте в

него посторонние предметы, не кладите на него тяжелые предметы и
не допускайте контакта устройства с активными химическими веще-
ствами.

• Берегите экран от повреждений и царапин
• Избегайте попадания навигатора в зоны воздействия излучающих

тепло устройств; не помещайте его в пыльную или задымленную среду.

• GPS (Global Positioning System - глобальная система позици-

онирования) NAVSTAR ® разработана и контролируется правитель-
ством США, которое может вносить любые изменения в работу си-
стемы. Так, например, во время боевых действий в Ираке, граждан-
ский сектор GPS был отключён. Производитель не несет ответствен-
ности за любые изменения и погрешности при навигации, которые
возникают из-за контроля и изменения в системе GPS.

• Устройство предназначено только для навигации, допускает

погрешность определения местоположения, но не предназначено
для сбора информации и точного измерения направлений, дистан-
ций и профессиональной топографической привязки.

• Сигналы от спутников GPS не могут проходить через плотные

экранирующие материалы, а так же, прием может быть затруднен че-
рез стекло с металлизированной тонировочной пленкой. При нахож-
дении в туннеле или здании определение местоположения невоз-
можно.

5

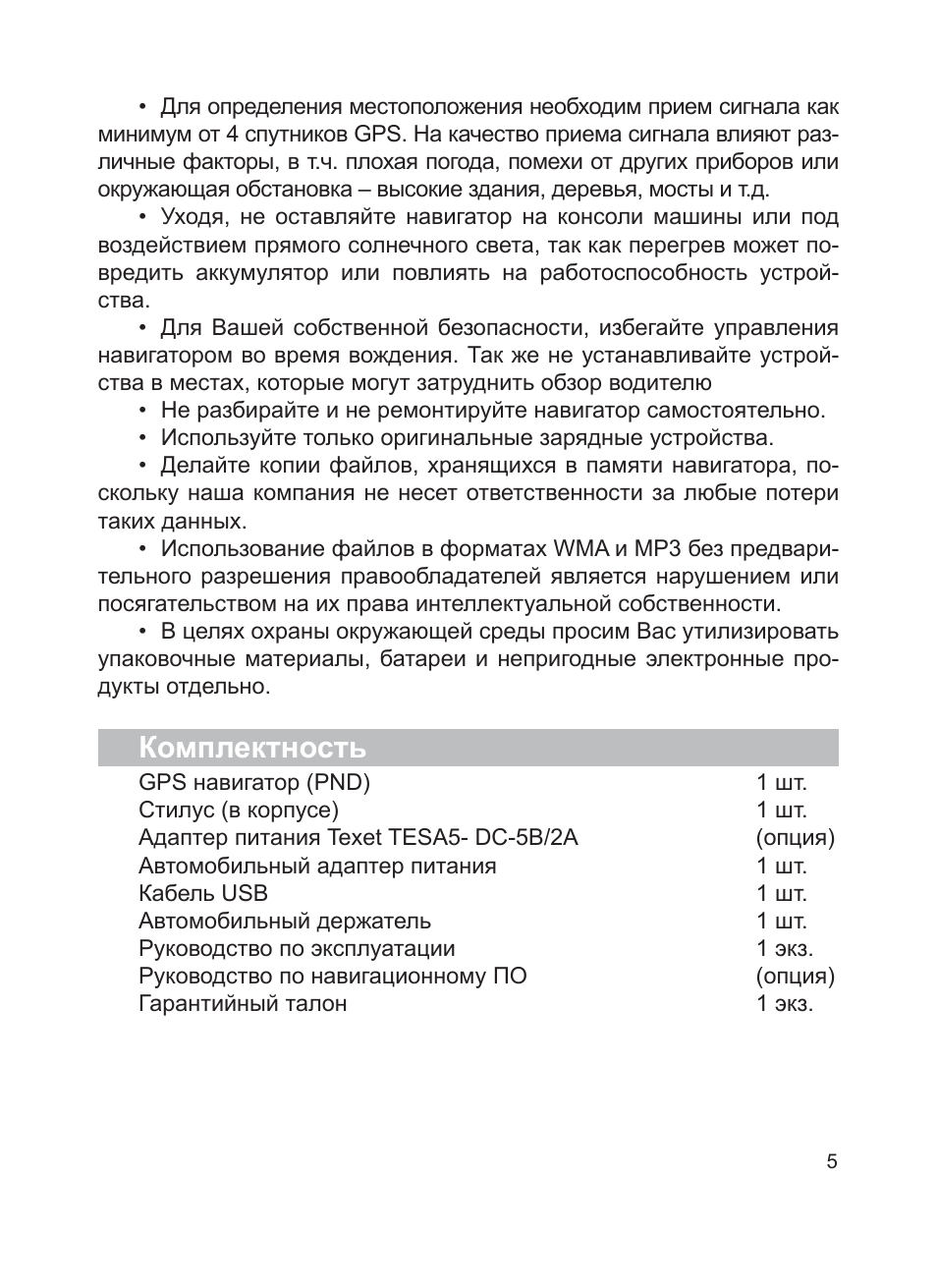

• Для определения местоположения необходим прием сигнала как

минимум от 4 спутников GPS. На качество приема сигнала влияют раз-
личные факторы, в т.ч. плохая погода, помехи от других приборов или
окружающая обстановка – высокие здания, деревья, мосты и т.д.

• Уходя, не оставляйте навигатор на консоли машины или под

воздействием прямого солнечного света, так как перегрев может по-
вредить аккумулятор или повлиять на работоспособность устрой-
ства.

• Для Вашей собственной безопасности, избегайте управления

навигатором во время вождения. Так же не устанавливайте устрой-
ства в местах, которые могут затруднить обзор водителю

• Не разбирайте и не ремонтируйте навигатор самостоятельно.
• Используйте только оригинальные зарядные устройства.
• Делайте копии файлов, хранящихся в памяти навигатора, по-

скольку наша компания не несет ответственности за любые потери
таких данных.

• Использование файлов в форматах WMA и МР3 без предвари-

тельного разрешения правообладателей является нарушением или
посягательством на их права интеллектуальной собственности.

• В целях охраны окружающей среды просим Вас утилизировать

упаковочные материалы, батареи и непригодные электронные про-
дукты отдельно.

Комплектность

GPS навигатор (PND)

1 шт.

Стилус (в корпусе) 1

шт.

Адаптер питания Texet TESA5- DC-5В/2А

(опция)

Автомобильный адаптер питания 1

шт.

Кабель USB

1 шт.

Автомобильный держатель 1

шт.

Руководство по эксплуатации 1

экз.

Руководство по навигационному ПО

(опция)

Гарантийный талон 1

экз.

6

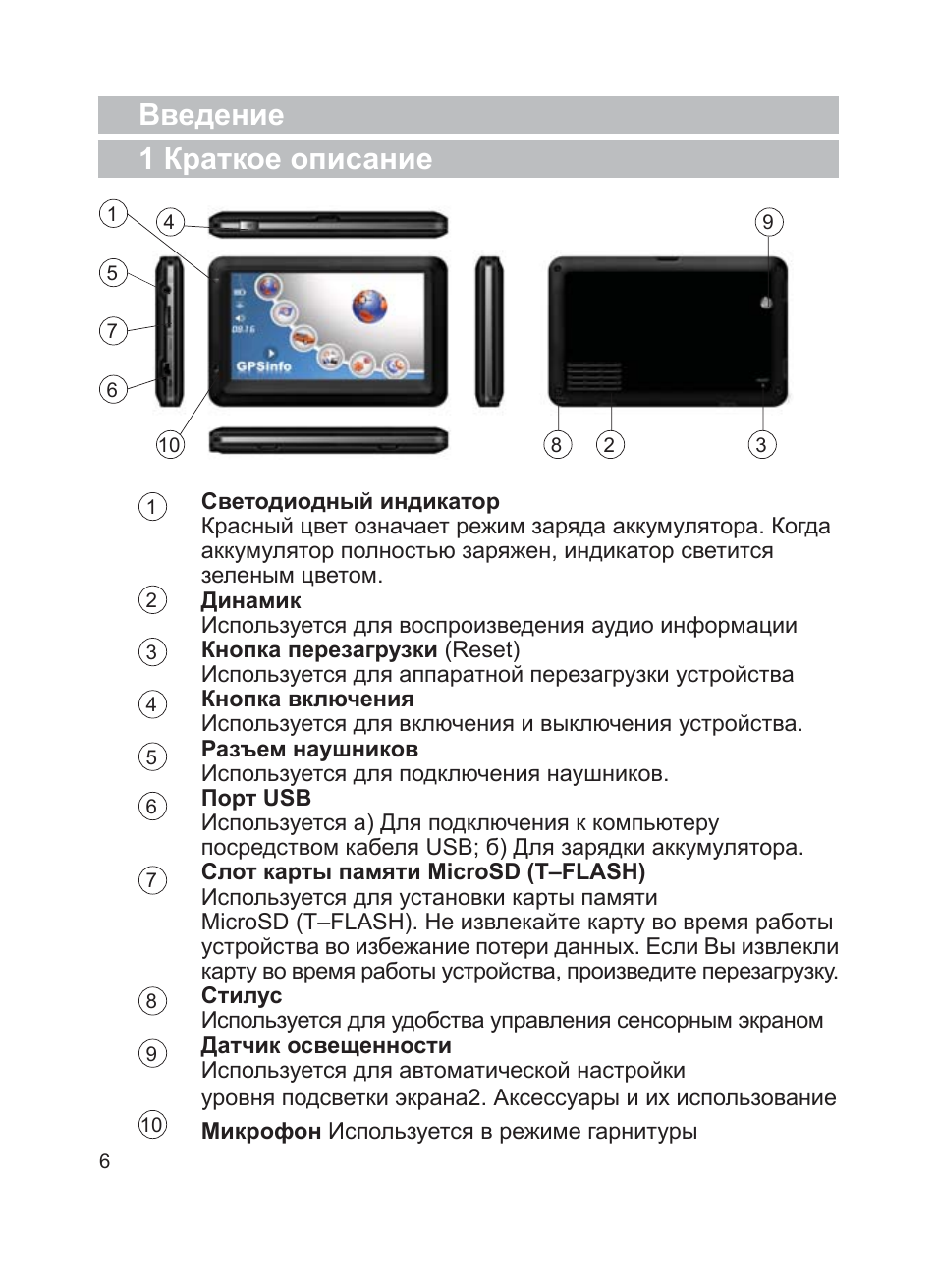

Введение
1 Краткое описание

1

Светодиодный индикатор

Красный цвет означает режим заряда аккумулятора. Когда

аккумулятор полностью заряжен, индикатор светится

зеленым цветом.

2

Динамик

Используется для воспроизведения аудио информации

3

Кнопка перезагрузки (Reset)

Используется для аппаратной перезагрузки устройства

4

Кнопка включения

Используется для включения и выключения устройства.

5

Разъем наушников

Используется для подключения наушников.

6

Порт USB

Используется а) Для подключения к компьютеру

посредством кабеля USB; б) Для зарядки аккумулятора.

7

Слот карты памяти MicroSD (T–FLASH)

Используется для установки карты памяти

MicroSD

(T–FLASH).

Не извлекайте карту во время работы

устройства во избежание потери данных. Если Вы извлекли

карту во время работы устройства, произведите перезагрузку.

8

Стилус

Используется для удобства управления сенсорным экраном

9

Датчик освещенности

Используется для автоматической настройки

уровня подсветки экрана2. Аксессуары и их использование

10

Микрофон Используется в режиме гарнитуры

1

2

3

4

5

6

7

8

9

10

7

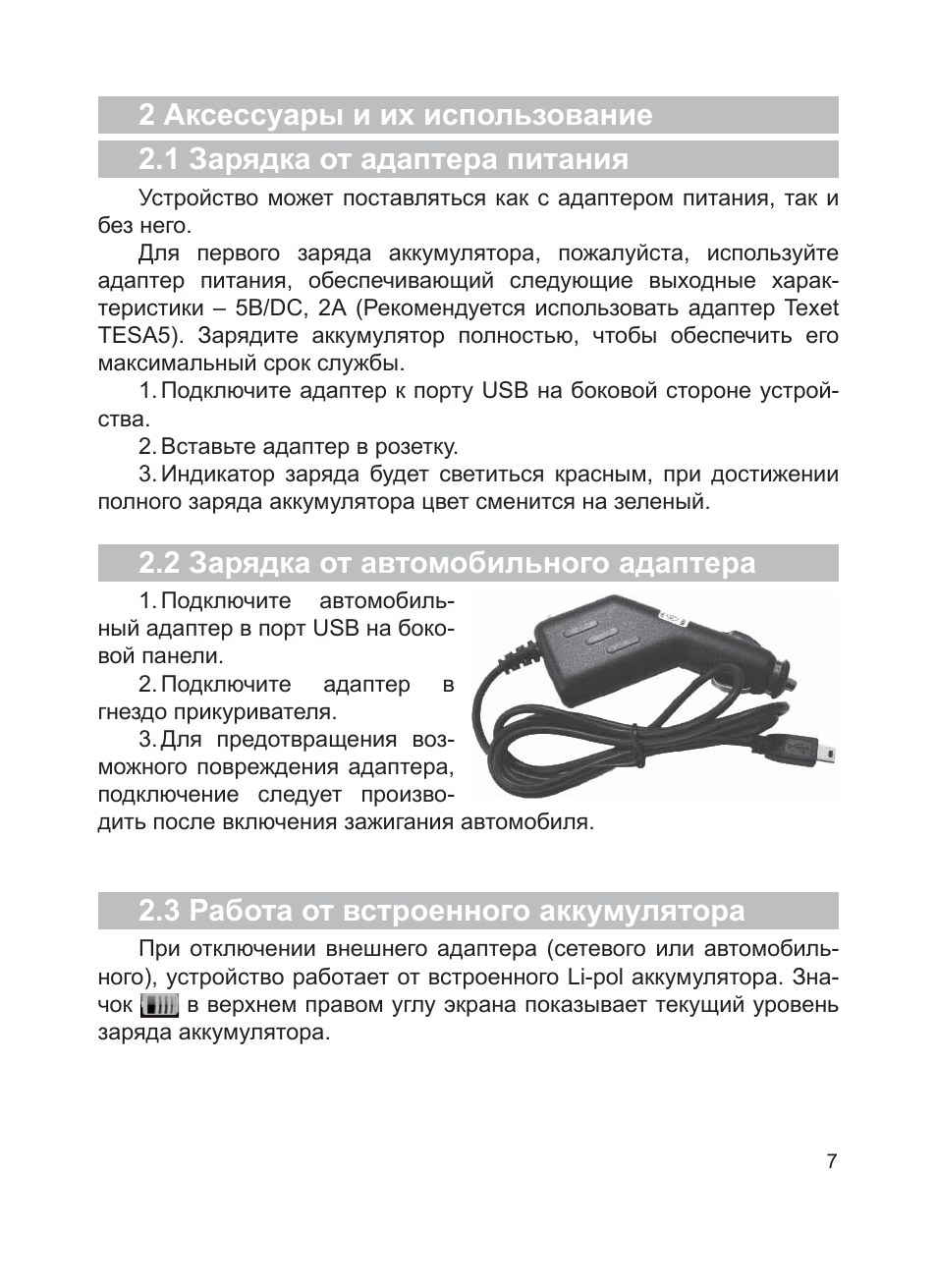

2 Аксессуары и их использование
2.1 Зарядка от адаптера питания

Устройство может поставляться как с адаптером питания, так и

без него.

Для первого заряда аккумулятора, пожалуйста, используйте

адаптер питания, обеспечивающий следующие выходные харак-
теристики – 5В/DC, 2А (Рекомендуется использовать адаптер Texet
TESA5). Зарядите аккумулятор полностью, чтобы обеспечить его
максимальный срок службы.

1. Подключите адаптер к порту USB на боковой стороне устрой-

ства.

2. Вставьте адаптер в розетку.
3. Индикатор заряда будет светиться красным, при достижении

полного заряда аккумулятора цвет сменится на зеленый.

2.2 Зарядка от автомобильного адаптера

1. Подключите автомобиль-

ный адаптер в порт USB на боко-
вой панели.

2. Подключите адаптер в

гнездо прикуривателя.

3. Для предотвращения воз-

можного повреждения адаптера,
подключение следует произво-
дить после включения зажигания автомобиля.

2.3 Работа от встроенного аккумулятора

При отключении внешнего адаптера (сетевого или автомобиль-

ного), устройство работает от встроенного Li-pol аккумулятора. Зна-
чок

в верхнем правом углу экрана показывает текущий уровень

заряда аккумулятора.

8

2.4 Установка автомобильного держателя

1. Снимите защитную пленку с присоски. Далее, поместите дер-

жатель в удобном для Вас месте на лобовом (или боковом) стекле.
Следите, чтобы в месте контакта присоски стекло было чистое. По-
верните рычаг фиксатора по часовой стрелке до упора. При выбо-
ре места установки не перекрывайте обзор водителю. Если стекло
покрыто металлизированной отражающей пленкой, то может пона-
добиться подключение внешней приемной антенны GPS, посколь-
ку прием на внутреннюю антенну будет затруднен из-за отраженно-
го сигнала.

2. Установите монтажную рамку на держатель, далее вставьте

устройство в рамку.

3. Для отсоединения держателя от стекла, поверните рычаг фик-

сации против часовой стрелки до упора и потяните за ушко присо-
ски, чтобы обеспечить приток воздуха в присоску. Отсоедините дер-
жатель от стекла.

Поверните рычаг для

фиксации присоски на стекле

Установите
монтажную рамку

Используйте
регулировочные винты
для настройки
положения устройства

9

2.5 Подключение по USB кабелю

USB кабель служит для подклю-

чения навигатора к компьютеру. При
соединении навигатор может рабо-
тать в режиме Microsoft ActiveSync®,
либо как USB накопитель. Вы можете выбрать соответствующий ре-
жим подключения в настройках системы см. п.2.8.9.

2.6 Установка карты MicroSD.

Вставьте карту в навигатор, соблюдая направление установки и

не прилагая чрезмерных усилий; Карта должна зафиксироваться вну-
три. Для извлечения, выключите устройство, нажмите на карту;
