Зарядите аккумулятор. Можно использовать кабель USB и подклю- чение к порту ПК.

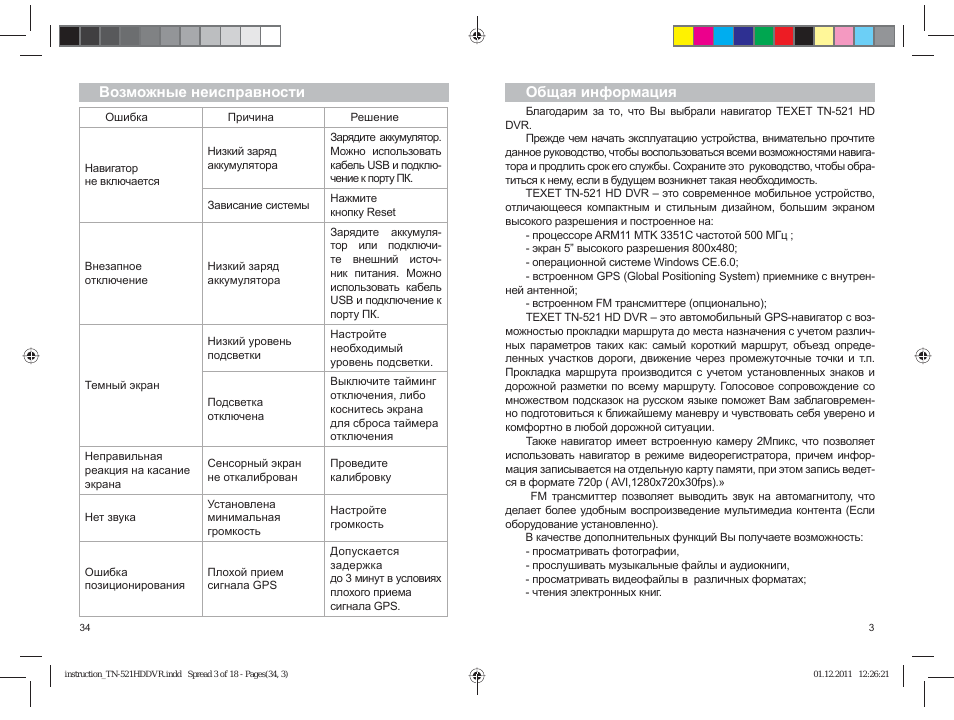

Зависание системы
Нажмите кнопку Reset
Внезапное отключение
Низкий заряд аккумулятора
Зарядите аккумуля- тор или подключи- те внешний источ- ник питания. Можно использовать кабель USB и подключение к порту ПК.
Темный экран
Низкий уровень подсветки
Настройте необходимый уровень подсветки.
Подсветка отключена
Выключите тайминг отключения, либо коснитесь экрана для сброса таймера отключения
Неправильная реакция на касание экрана
Сенсорный экран не откалиброван
Проведите калибровку
Нет звука
Установлена минимальная громкость
Настройте громкость
Ошибка позиционирования
Плохой прием сигнала GPS
Допускается задержка до 3 минут в условиях плохого приема сигнала GPS.
3
Общая информация
Благодарим за то, что Вы выбрали навигатор TEXET TN-521 HD
DVR.
Прежде чем начать эксплуатацию устройства, внимательно прочтите
данное руководство, чтобы воспользоваться всеми возможностями навига- тора и продлить срок его службы. Сохраните это руководство, чтобы обра- титься к нему, если в будущем возникнет такая необходимость.
TEXET TN-521 HD DVR – это современное мобильное устройство,
отличающееся компактным и стильным дизайном, большим экраном высокого разрешения и построенное на:
- процессоре ARM11 MTK 3351C частотой 500 МГц ; - экран 5” высокого разрешения 800х480; - операционной системе Windows CE.6.0; - встроенном GPS (Global Positioning System) приемнике с внутрен-
ней антенной;
- встроенном FM трансмиттере (опционально); TEXET TN-521 HD DVR – это автомобильный GPS-навигатор с воз-
можностью прокладки маршрута до места назначения с учетом различ- ных параметров таких как: самый короткий маршрут, объезд опреде- ленных участков дороги, движение через промежуточные точки и т.п. Прокладка маршрута производится с учетом установленных знаков и дорожной разметки по всему маршруту. Голосовое сопровождение со множеством подсказок на русском языке поможет Вам заблаговремен- но подготовиться к ближайшему маневру и чувствовать себя уверено и комфортно в любой дорожной ситуации.
Также навигатор имеет встроенную камеру 2Мпикс, что позволяет
использовать навигатор в режиме видеорегистратора, причем инфор- мация записывается на отдельную карту памяти, при этом запись ведет- ся в формате 720р ( AVI,1280х720х30fps).»
FM трансмиттер позволяет выводить звук на автомагнитолу, что
делает более удобным воспроизведение мультимедиа контента (Если оборудование установленно).
В качестве дополнительных функций Вы получаете возможность: - просматривать фотографии, - прослушивать музыкальные файлы и аудиокниги, - просматривать видеофайлы в различных форматах; - чтения электронных книг.
instruction_TN-521HDDVR.indd Spread 3 of 18 - Pages(34, 3)
instruction_TN-521HDDVR.indd Spread 3 of 18 - Pages(34, 3)
В навигаторе используется внутренняя флеш память объемом 4Гб,
также Вы можете использовать карты MicroSD (microSD HC) емкостью до 16 Гб, на которых Вы можете размещать Ваши файлы и дополни- тельную информацию (для данных карт, медиа контента используется слот 1 для видеофайлов записи с камеры – слот 2.
Указания по эксплуатации
Нижеследующие указания по эксплуатации предназначены для
того, чтобы помочь Вам правильно использовать навигатор и сохра- нять его в рабочем состоянии. Внимательно прочитайте этот раздел и строго следуйте приведенным в нем инструкциям.
• Навигатор следует держать вдали от зон воздействия экстре-
мальных изменений температуры (рабочий температурный режим -10. С - +60. С), влаги и статического электричества.
• Не роняйте навигатор на твердую поверхность, не вставляйте в
него посторонние предметы, не кладите на него тяжелые предметы и не допускайте контакта устройства с активными химическими веще- ствами.
• Берегите экран от повреждений и царапин • Избегайте попадания навигатора в зоны воздействия излучающих
тепло устройств; не помещайте его в пыльную или задымленную среду.
• GPS (Global Positioning System - глобальная система позици-
онирования) NAVSTAR ® разработана и контролируется правитель- ством США, которое может вносить любые изменения в работу си- стемы. Так, например, во время боевых действий в Ираке, граждан- ский сектор GPS был отключён. Производитель не несет ответствен- ности за любые изменения и погрешности при навигации, которые возникают из-за контроля и изменения в системе GPS.
• Устройство предназначено только для навигации, допускает
погрешность определения местоположения, но не предназначено для сбора информации и точного измерения направлений, дистан- ций и профессиональной топографической привязки.
• Сигналы от спутников GPS не могут проходить через плотные
экранирующие материалы, а так же, прием может быть затруднен че- рез стекло с металлизированной тонировочной пленкой. При нахож- дении в туннеле или здании определение местоположения невоз- можно.
33

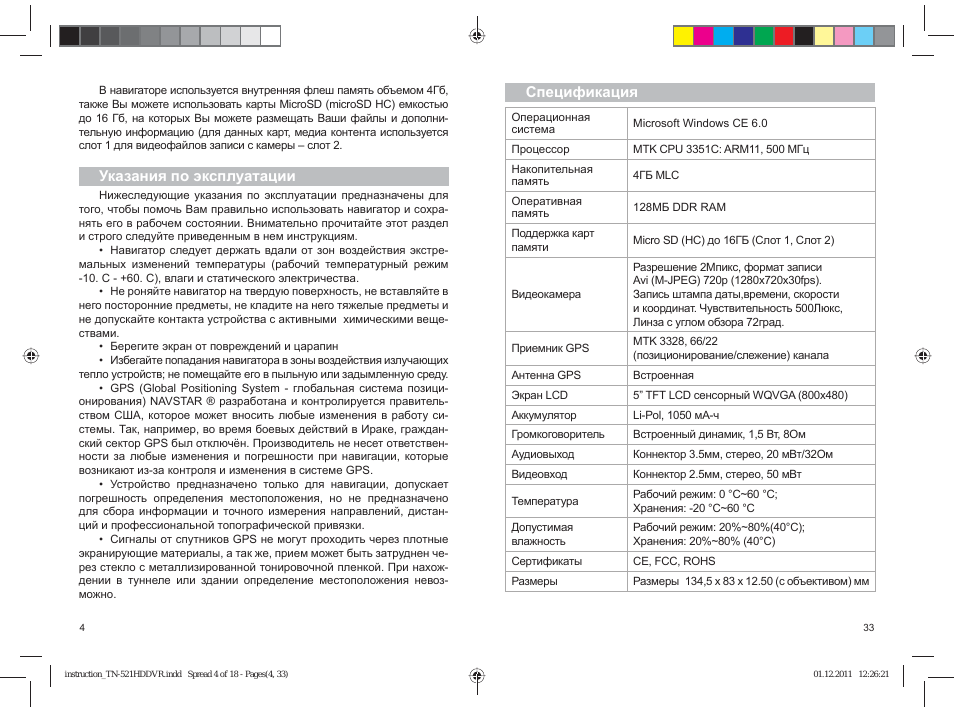

Спецификация
Операционная
система
Microsoft Windows CE 6.0
Процессор
MTK CPU 3351C: ARM11, 500 МГц
Накопительная
память
4ГБ MLC
Оперативная
память
128МБ DDR RAM
Поддержка карт памяти
Micro SD (HC) до 16ГБ (Слот 1, Слот 2)
Видеокамера
Разрешение 2Мпикс, формат записи Avi (M-JPEG) 720р (1280x720x30fps). Запись штампа даты,времени, скорости и координат. Чувствительность 500Люкс, Линза с углом обзора 72град.
Приемник GPS
MTK 3328, 66/22 (позиционирование/слежение) канала
Антенна GPS
Встроенная
Экран LCD
5” TFT LCD сенсорный WQVGA (800х480)
Аккумулятор
Li-Pol, 1050 мА-ч
Громкоговоритель
Встроенный динамик, 1,5 Вт, 8Ом
Аудиовыход
Коннектор 3.5мм, стерео, 20 мВт/32Ом
Видеовход
Коннектор 2.5мм, стерео, 50 мВт
Температура
Рабочий режим: 0 °C~60 °C; Хранения: -20 °C~60 °C
Допустимая влажность
Рабочий режим: 20%~80%(40°C); Хранения: 20%~80% (40°C)
Сертификаты
CE, FCC, ROHS
Размеры
Размеры 134,5 x 83 x 12.50 (с объективом) мм
instruction_TN-521HDDVR.indd Spread 4 of 18 - Pages(4, 33)
instruction_TN-521HDDVR.indd Spread 4 of 18 - Pages(4, 33)

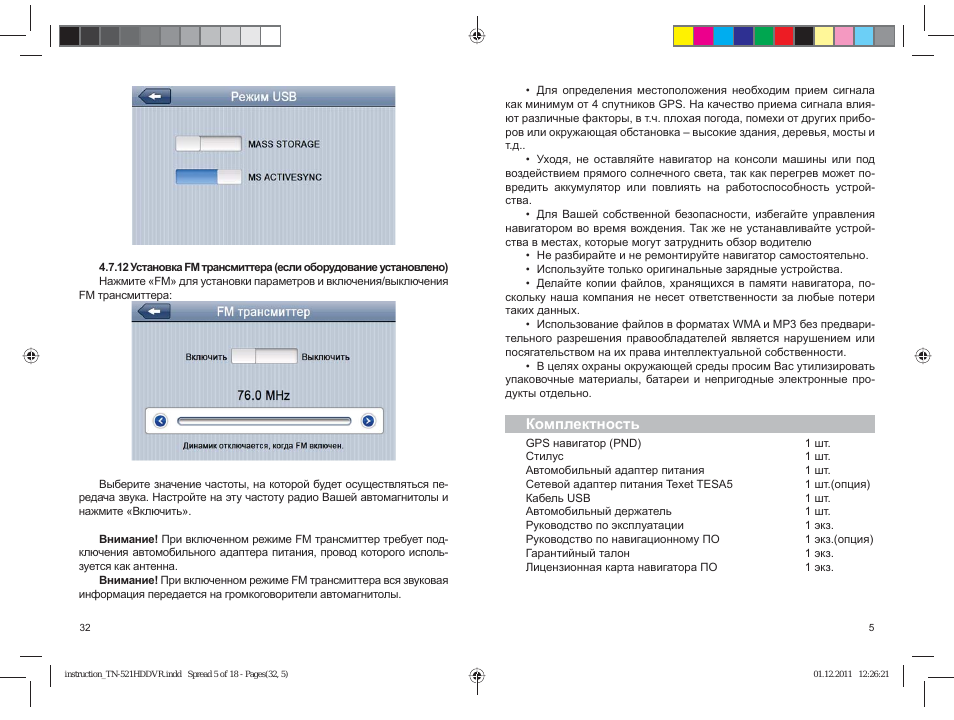

4.7.12 Установка FM трансмиттера (если оборудование установлено) Нажмите «FM» для установки параметров и включения/выключения
FM трансмиттера:
Выберите значение частоты, на которой будет осуществляться пе-
редача звука. Настройте на эту частоту радио Вашей автомагнитолы и нажмите «Включить».
Внимание! При включенном режиме FM трансмиттер требует под-
ключения автомобильного адаптера питания, провод которого исполь- зуется как антенна.
Внимание! При включенном режиме FM трансмиттера вся звуковая
информация передается на громкоговорители автомагнитолы.
5
• Для определения местоположения необходим прием сигнала
как минимум от 4 спутников GPS. На качество приема сигнала влия- ют различные факторы, в т.ч. плохая погода, помехи от других прибо- ров или окружающая обстановка – высокие здания, деревья, мосты и т.д..
• Уходя, не оставляйте навигатор на консоли машины или под
воздействием прямого солнечного света, так как перегрев может по- вредить аккумулятор или повлиять на работоспособность устрой- ства.
• Для Вашей собственной безопасности, избегайте управления
навигатором во время вождения. Так же не устанавливайте устрой- ства в местах, которые могут затруднить обзор водителю
• Не разбирайте и не ремонтируйте навигатор самостоятельно. • Используйте только оригинальные зарядные устройства. • Делайте копии файлов, хранящихся в памяти навигатора, по-
скольку наша компания не несет ответственности за любые потери таких данных.
• Использование файлов в форматах WMA и МР3 без предвари-
тельного разрешения правообладателей является нарушением или посягательством на их права интеллектуальной собственности.
• В целях охраны окружающей среды просим Вас утилизировать
упаковочные материалы, батареи и непригодные электронные про- дукты отдельно.
Комплектность
GPS навигатор (PND)
1 шт.
Стилус
1 шт.
Автомобильный адаптер питания
1 шт.
Сетевой адаптер питания Texet TESA5
1 шт.(опция)
Кабель USB
1 шт.
Автомобильный держатель
1 шт.
Руководство по эксплуатации
1 экз.
Руководство по навигационному ПО
1 экз.(опция)
Гарантийный талон
1 экз.
Лицензионная карта навигатора ПО 1
экз.
instruction_TN-521HDDVR.indd Spread 5 of 18 - Pages(32, 5)
instruction_TN-521HDDVR.indd Spread 5 of 18 - Pages(32, 5)

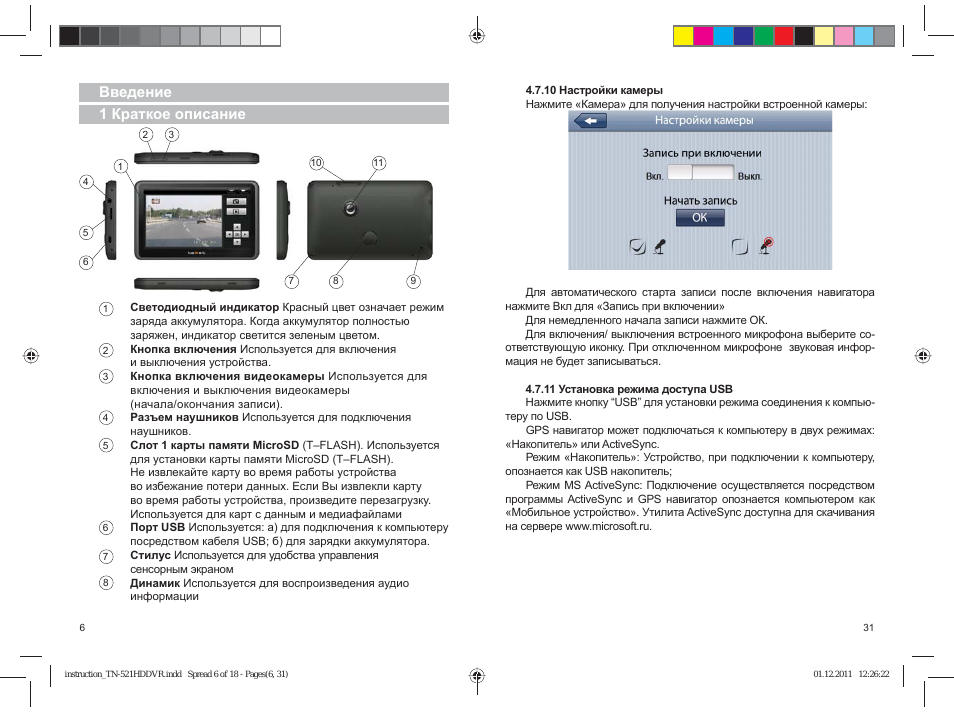

Светодиодный индикатор Красный цвет означает режим
заряда аккумулятора. Когда аккумулятор полностью
заряжен, индикатор светится зеленым цветом.
2
Кнопка включения Используется для включения
и выключения устройства.
3
Кнопка включения видеокамеры Используется для
включения и выключения видеокамеры
(начала/окончания записи).
4
Разъем наушников Используется для подключения
наушников.
5
Слот 1 карты памяти MicroSD (T–FLASH). Используется
для установки карты памяти MicroSD (T–FLASH).
Не извлекайте карту во время работы устройства
во избежание потери данных. Если Вы извлекли карту
во время работы устройства, произведите перезагрузку.
Используется для карт с данным и медиафайлами
6
Порт USB Используется: а) для подключения к компьютеру
посредством кабеля USB; б) для зарядки аккумулятора.
7
Стилус Используется для удобства управления
сенсорным экраном
8
Динамик Используется для воспроизведения аудио
информации
1
3
4
5
6
7
2
8
9
10
11
31
4.7.10 Настройки камеры Нажмите «Камера» для получения настройки встроенной камеры:
Для автоматического старта записи после включения навигатора
нажмите Вкл для «Запись при включении»
Для немедленного начала записи нажмите ОК. Для включения/ выключения встроенного микрофона выберите со-
ответствующую иконку. При отключенном микрофоне звуковая инфор- мация не будет записываться.
4.7.11 Установка режима доступа USB Нажмите кнопку “USB” для установки режима соединения к компью-
теру по USB.
GPS навигатор может подключаться к компьютеру в двух режимах:
«Накопитель» или ActiveSync.
Режим «Накопитель»: Устройство, при подключении к компьютеру,
опознается как USB накопитель;
Режим MS ActiveSync: Подключение осуществляется посредством
программы ActiveSync и GPS навигатор опознается компьютером как «Мобильное устройство». Утилита ActiveSync доступна для скачивания на сервере www.microsoft.ru.
instruction_TN-521HDDVR.indd Spread 6 of 18 - Pages(6, 31)
instruction_TN-521HDDVR.indd Spread 6 of 18 - Pages(6, 31)

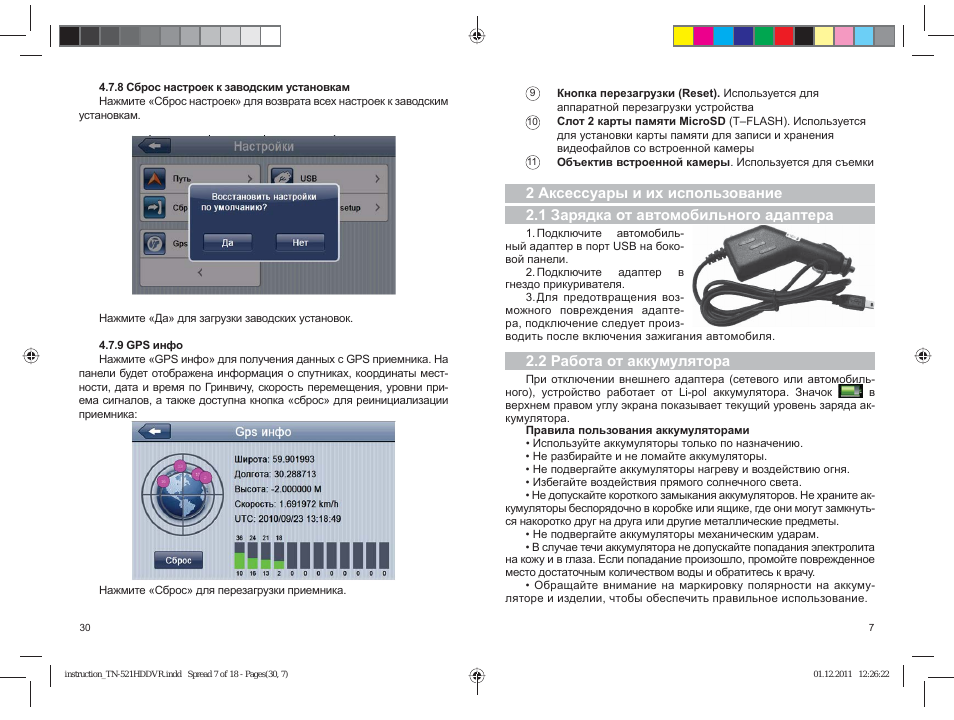

4.7.8 Сброс настроек к заводским установкам Нажмите «Сброс настроек» для возврата всех настроек к заводским
установкам.
Нажмите «Да» для загрузки заводских установок.
4.7.9 GPS инфо Нажмите «GPS инфо» для получения данных с GPS приемника. На
панели будет отображена информация о спутниках, координаты мест- ности, дата и время по Гринвичу, скорость перемещения, уровни при- ема сигналов, а также доступна кнопка «сброс» для реинициализации приемника:
Нажмите «Сброс» для перезагрузки приемника.
7
9
Кнопка перезагрузки (Reset). Используется для
аппаратной перезагрузки устройства
10
Слот 2 карты памяти MicroSD (T–FLASH). Используется
для установки карты памяти для записи и хранения
видеофайлов со встроенной камеры
11
Объектив встроенной камеры. Используется для съемки
2 Аксессуары и их использование 2.1 Зарядка от автомобильного адаптера
1. Подключите автомобиль-
ный адаптер в порт USB на боко- вой панели.
2. Подключите
адаптер
в
гнездо прикуривателя.
3. Для предотвращения воз-
можного повреждения адапте- ра, подключение следует произ- водить после включения зажигания автомобиля.
2.2 Работа от аккумулятора
При отключении внешнего адаптера (сетевого или автомобиль-
ного), устройство работает от Li-pol аккумулятора. Значок
в
верхнем правом углу экрана показывает текущий уровень заряда ак- кумулятора.
Правила пользования аккумуляторами • Используйте аккумуляторы только по назначению. • Не разбирайте и не ломайте аккумуляторы. • Не подвергайте аккумуляторы нагреву и воздействию огня. • Избегайте воздействия прямого солнечного света. • Не допускайте короткого замыкания аккумуляторов. Не храните ак-
кумуляторы беспорядочно в коробке или ящике, где они могут замкнуть- ся накоротко друг на друга или другие металлические предметы.
• Не подвергайте аккумуляторы механическим ударам. • В случае течи аккумулятора не допускайте попадания электролита
на кожу и в глаза. Если попадание произошло, промойте поврежденное место достаточным количеством воды и обратитесь к врачу.
• Обращайте внимание на маркировку полярности на аккуму-
ляторе и изделии, чтобы обеспечить правильное использование.
instruction_TN-521HDDVR.indd Spread 7 of 18 - Pages(30, 7)
instruction_TN-521HDDVR.indd Spread 7 of 18 - Pages(30, 7)
• Не оставляйте неиспользуемые аккумуляторы в режиме дли-
тельного заряда.
• После длительного хранения может потребоваться многоразо-
вый заряд и разряд аккумуляторов, чтобы достичь максимальных ха- рактеристик.
• Аккумуляторы имеют наилучшие характеристики в условиях
нормальной комнатной температуры (20±5) °С.
• Изымайте аккумуляторы из изделия, когда не используете его, и
храните их в чистом и сухом недоступном для детей месте.

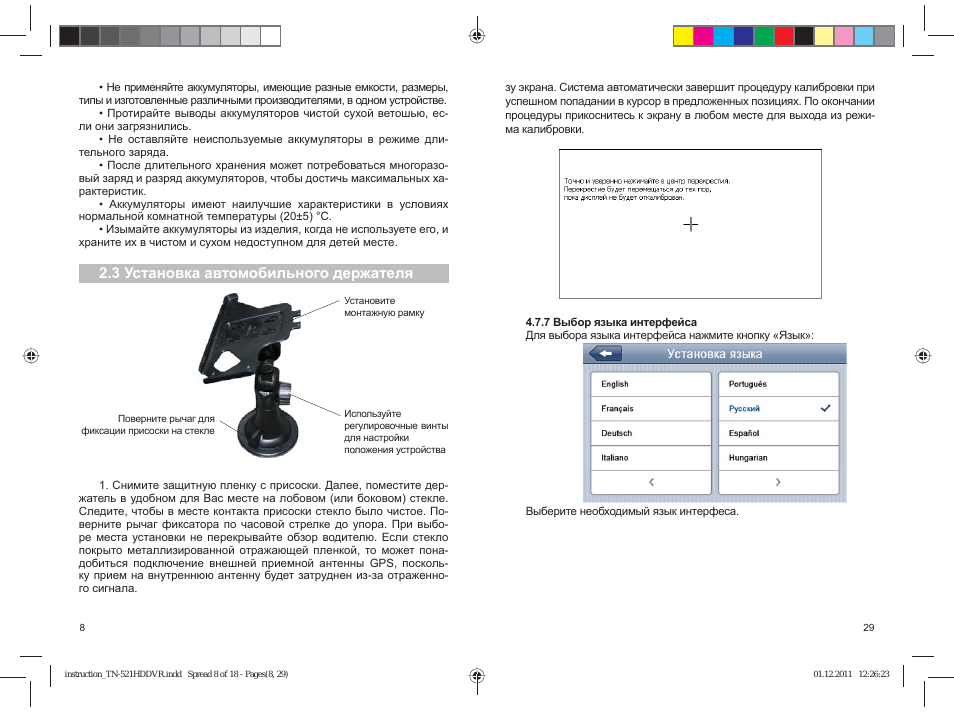

2.3 Установка автомобильного держателя
1. Снимите защитную пленку с присоски. Далее, поместите дер-
жатель в удобном для Вас месте на лобовом (или боковом) стекле. Следите, чтобы в месте контакта присоски стекло было чистое. По- верните рычаг фиксатора по часовой стрелке до упора. При выбо- ре места установки не перекрывайте обзор водителю. Если стекло покрыто металлизированной отражающей пленкой, то может пона- добиться подключение внешней приемной антенны GPS, посколь- ку прием на внутреннюю антенну будет затруднен из-за отраженно- го сигнала.
Поверните рычаг для
фиксации присоски на стекле
Установите монтажную рамку
Используйте регулировочные винты для настройки положения устройства
29
зу экрана. Система автоматически завершит процедуру калибровки при успешном попадании в курсор в предложенных позициях. По окончании процедуры прикоснитесь к экрану в любом месте для выхода из режи- ма калибровки.
4.7.7 Выбор языка интерфейса Для выбора языка интерфейса нажмите кнопку «Язык»:
Выберите необходимый язык интерфеса.
instruction_TN-521HDDVR.indd Spread 8 of 18 - Pages(8, 29)
instruction_TN-521HDDVR.indd Spread 8 of 18 - Pages(8, 29)
01.12.2011 12:26:23
01.12.2011 12:26:23
4 подключение по usb кабелю, 5 установка карт microsd, 3 включение/выключение/перезагрузка 3.1 включение

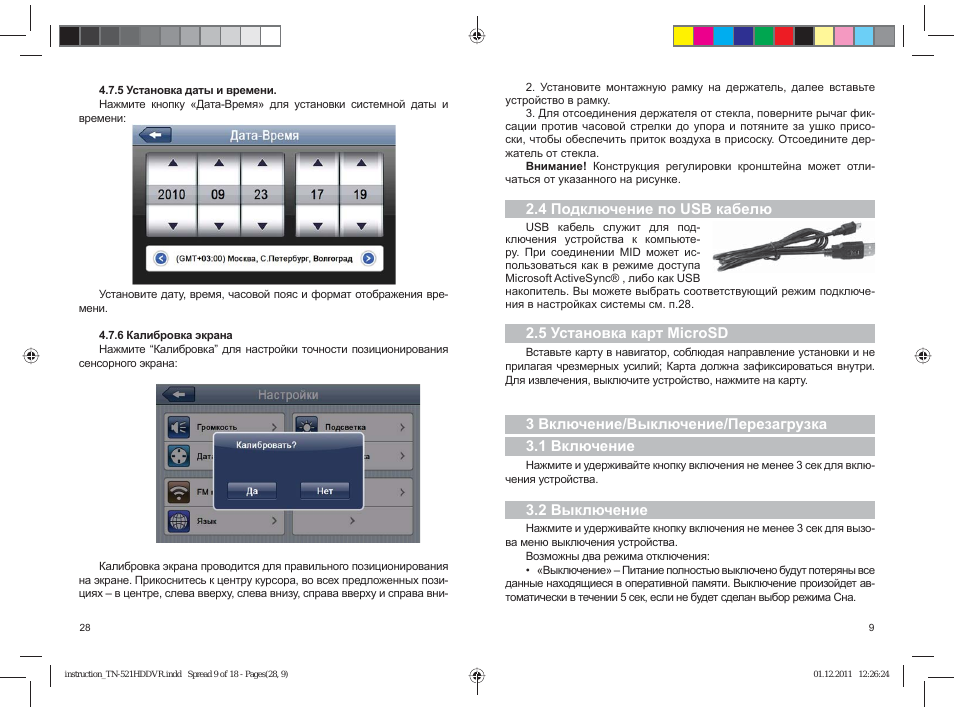

4.7.5 Установка даты и времени. Нажмите кнопку «Дата-Время» для установки системной даты и
времени:
Установите дату, время, часовой пояс и формат отображения вре-
мени.
4.7.6 Калибровка экрана Нажмите “Калибровка” для настройки точности позиционирования
сенсорного экрана:
Калибровка экрана проводится для правильного позиционирования
на экране. Прикоснитесь к центру курсора, во всех предложенных пози- циях – в центре, слева вверху, слева внизу, справа вверху и справа вни-
9
2. Установите монтажную рамку на держатель, далее вставьте
устройство в рамку.
3. Для отсоединения держателя от стекла, поверните рычаг фик-
сации против часовой стрелки до упора и потяните за ушко присо- ски, чтобы обеспечить приток воздуха в присоску. Отсоедините дер- жатель от стекла.
Внимание! Конструкция регулировки кронштейна может отли-
чаться от указанного на рисунке.
2.4 Подключение по USB кабелю
USB кабель служит для под-
ключения устройства к компьюте- ру. При соединении MID может ис- пользоваться как в режиме доступа Microsoft ActiveSync® , либо как USB накопитель. Вы можете выбрать соответствующий режим подключе- ния в настройках системы см. п.28.
2.5 Установка карт MicroSD
Вставьте карту в навигатор, соблюдая направление установки и не
прилагая чрезмерных усилий; Карта должна зафиксироваться внутри. Для извлечения, выключите устройство, нажмите на карту.
3 Включение/Выключение/Перезагрузка 3.1 Включение
Нажмите и удерживайте кнопку включения не менее 3 сек для вклю-
чения устройства.
3.2 Выключение
Нажмите и удерживайте кнопку включения не менее 3 сек для вызо-
ва меню выключения устройства.
Возможны два режима отключения: • «Выключение» – Питание полностью выключено будут потеряны все
данные находящиеся в оперативной памяти. Выключение произойдет ав- томатически в течении 5 сек, если не будет сделан выбор режима Сна.
instruction_TN-521HDDVR.indd Spread 9 of 18 - Pages(28, 9)
instruction_TN-521HDDVR.indd Spread 9 of 18 - Pages(28, 9)
01.12.2011 12:26:24
01.12.2011 12:26:24

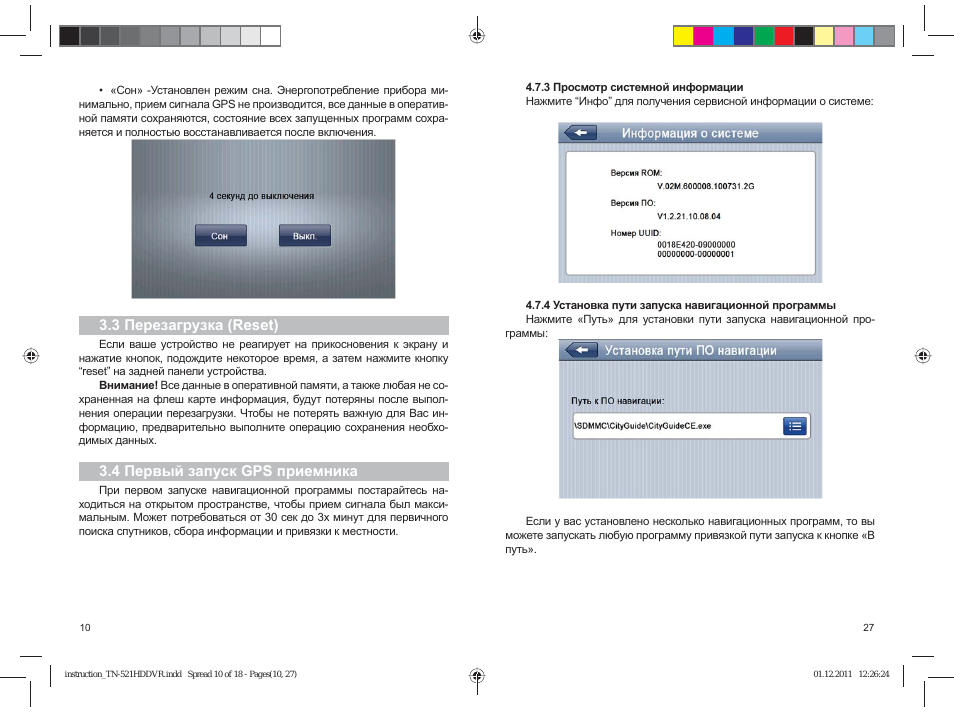

3 перезагрузка (reset), 4 первый запуск gps приемника
• «Сон» -Установлен режим сна. Энергопотребление прибора ми-
нимально, прием сигнала GPS не производится, все данные в оператив- ной памяти сохраняются, состояние всех запущенных программ сохра- няется и полностью восстанавливается после включения.
3.3 Перезагрузка (Reset)
Если ваше устройство не реагирует на прикосновения к экрану и
нажатие кнопок, подождите некоторое время, а затем нажмите кнопку “reset” на задней панели устройства.
Внимание! Все данные в оперативной памяти, а также любая не со-
храненная на флеш карте информация, будут потеряны после выпол- нения операции перезагрузки. Чтобы не потерять важную для Вас ин- формацию, предварительно выполните операцию сохранения необхо- димых данных.
3.4 Первый запуск GPS приемника
При первом запуске навигационной программы постарайтесь на-
ходиться на открытом пространстве, чтобы прием сигнала был макси- мальным. Может потребоваться от 30 сек до 3х минут для первичного поиска спутников, сбора информации и привязки к местности.
27
4.7.3 Просмотр системной информации Нажмите “Инфо” для получения сервисной информации о системе:
4.7.4 Установка пути запуска навигационной программы Нажмите «Путь» для установки пути запуска навигационной про-
граммы:
Если у вас установлено несколько навигационных программ, то вы
можете запускать любую программу привязкой пути запуска к кнопке «В путь».
instruction_TN-521HDDVR.indd Spread 10 of 18 - Pages(10, 27)
instruction_TN-521HDDVR.indd Spread 10 of 18 - Pages(10, 27)
Manualza!
Support chat
Comments not foundFeel free to share your valuable feedback with us.
