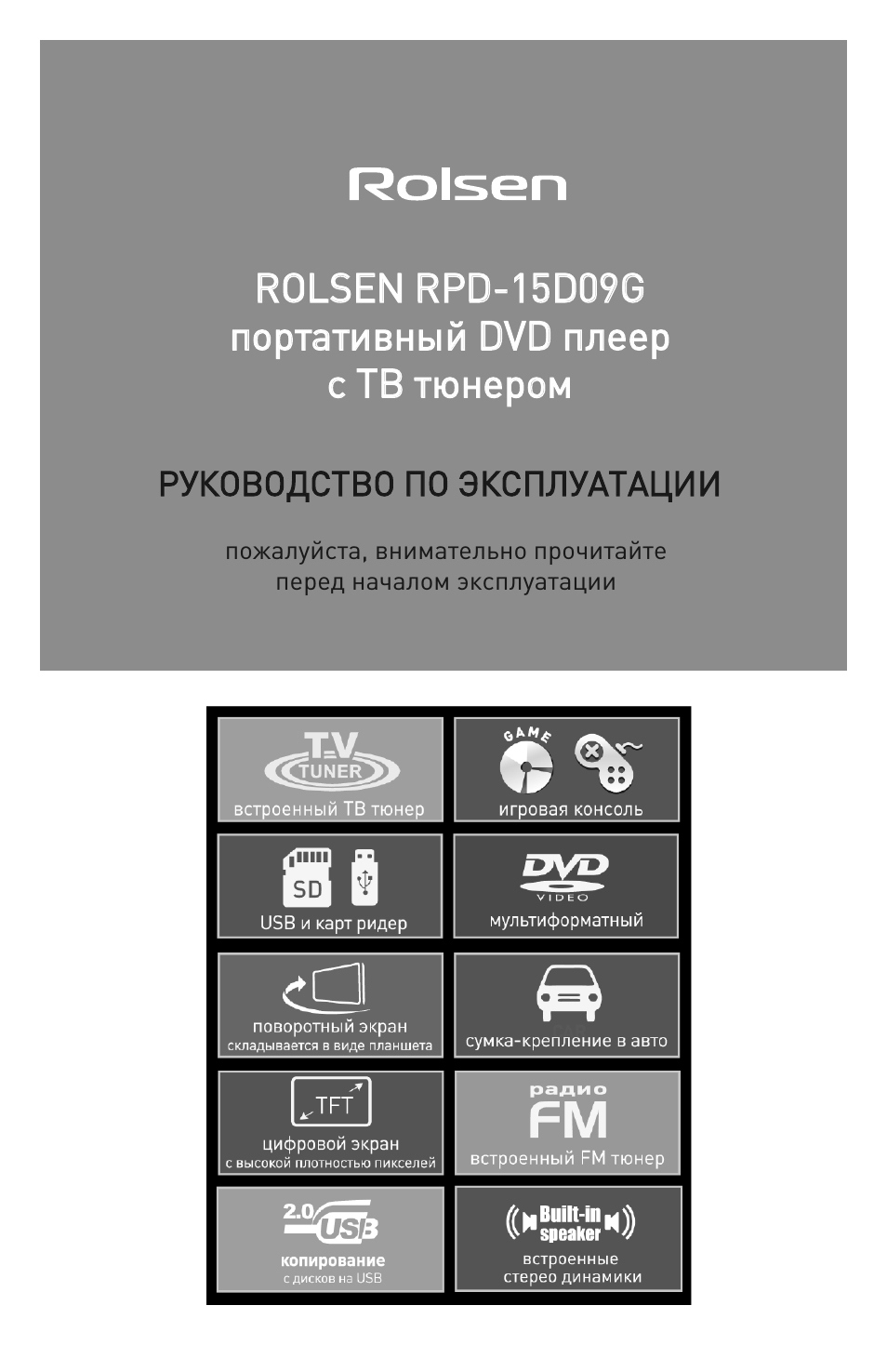

Instruction manual and user guide for
Rolsen RPD-15D09G

R

RO

OLLS

SE

EN

N R

RP

PD

D--1155D

D0099G

G

ппооррттааттииввнны

ыйй D

DVVD

D ппллеееерр

cc ТТВ

В ттю

юннеерроом

м

пожалуйста, внимательно прочитайте

перед началом эксплуатации

Р

РУУК

КО

ОВ

ВО

ОД

ДС

СТТВ

ВО

О П

ПО

О Э

ЭК

КС

СП

ПЛ

ЛУУА

АТТА

АЦ

ЦИ

ИИ

И

С

СО

ОД

ДЕ

ЕР

РЖ

ЖА

АН

НИ

ИЕ

Е

1. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
2. ОТМЕТКИ НА ДИСКЕ
3. ПЕРЕЧЕНЬ АКСЕССУАРОВ
4. РАСПОЛОЖЕНИЕ КНОПОК И РАЗЪЕМОВ
5. ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
6. ПЕРЕД НАЧАЛОМ РАБОТЫ
7. ПОДКЛЮЧЕНИЕ К ВНЕШНИМ УСТРОЙСТВАМ
8. НАСТРОЙКА ФУНКЦИОНАЛЬНЫХ ПАРАМЕТРОВ
9. ГЛАВНОЕ МЕНЮ НАСТРОЕК SETUP
10. ДОПОЛНИТЕЛЬНЫЕ НАСТРОЙКИ
11. ОБСЛУЖИВАНИЕ И УСТРАНЕНИЕ
НЕИСПРАВНОСТЕЙ.
12. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
13. ИНФОРМАЦИЯ О СЕРТИФИКАЦИИ ПРОДУКТА
14. УСЛОВИЯ ГАРАНТИЙНОГО И СЕРВИСНОГО
ОБСЛУЖИВАНИЯ.

4
6
7
8
9
10
11
13
19
24
27

28
29
30

О

ОС

СО

ОБ

БЕ

ЕН

НН

НО

ОС

СТТИ

И

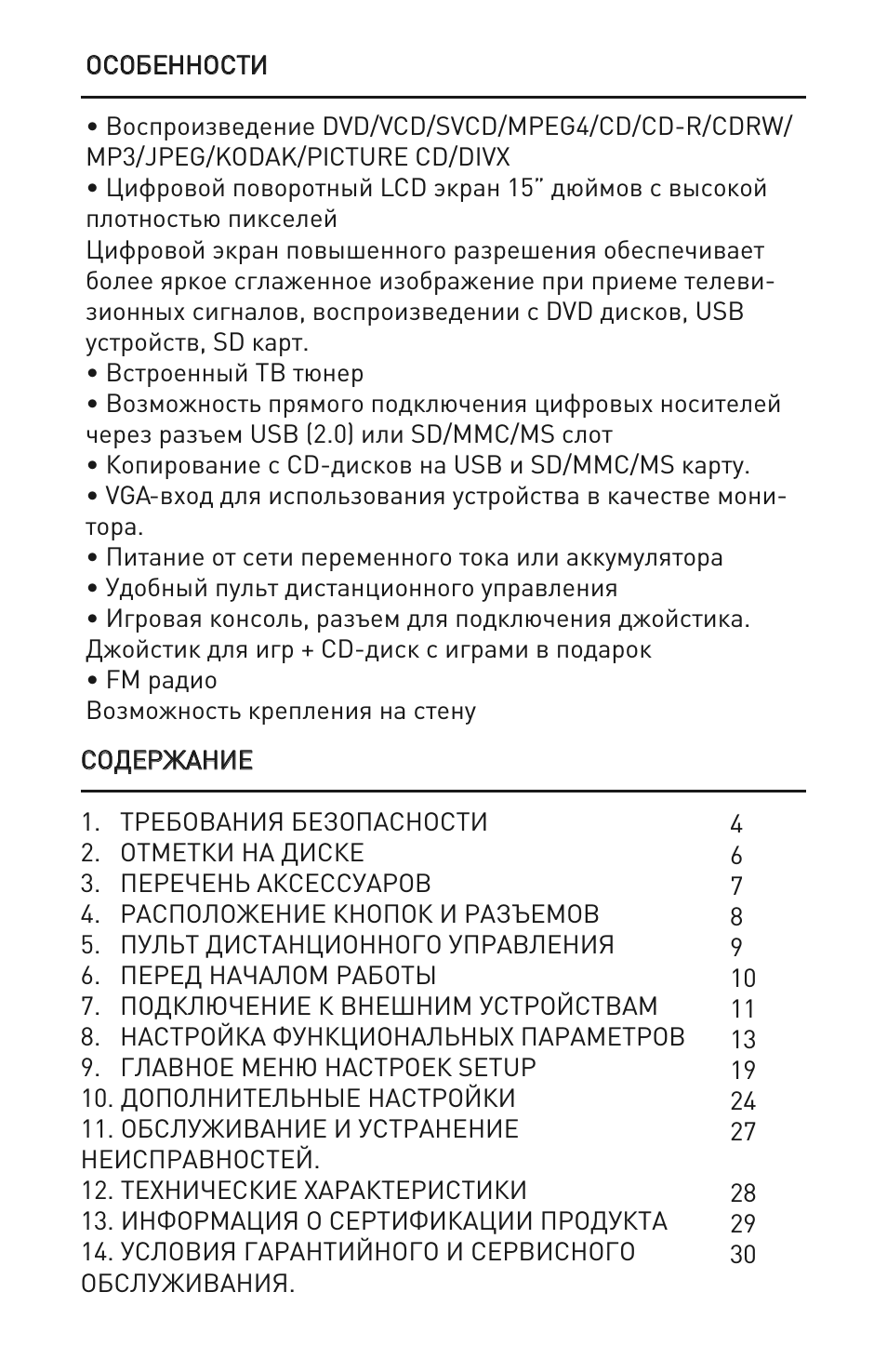

• Воспроизведение DVD/VCD/SVCD/MPEG4/CD/CD-R/CDRW/
MP3/JPEG/KODAK/PICTURE CD/DIVX
• Цифровой поворотный LCD экран 15” дюймов с высокой
плотностью пикселей
Цифровой экран повышенного разрешения обеспечивает
более яркое сглаженное изображение при приеме телеви-
зионных сигналов, воспроизведении с DVD дисков, USB
устройств, SD карт.
• Встроенный ТВ тюнер
• Возможность прямого подключения цифровых носителей
через разъем USB (2.0) или SD/MMC/MS слот
• Копирование с CD-дисков на USB и SD/MMC/MS карту.
• VGA-вход для использования устройства в качестве мони-
тора.
• Питание от сети переменного тока или аккумулятора
• Удобный пульт дистанционного управления
• Игровая консоль, разъем для подключения джойстика.
Джойстик для игр + CD-диск с играми в подарок
• FM радио
Возможность крепления на стену

11.. ТТР

РЕ

ЕБ

БО

ОВ

ВА

АН

НИ

ИЯ

Я Б

БЕ

ЕЗ

ЗО

ОП

ПА

АС

СН

НО

ОС

СТТИ

И

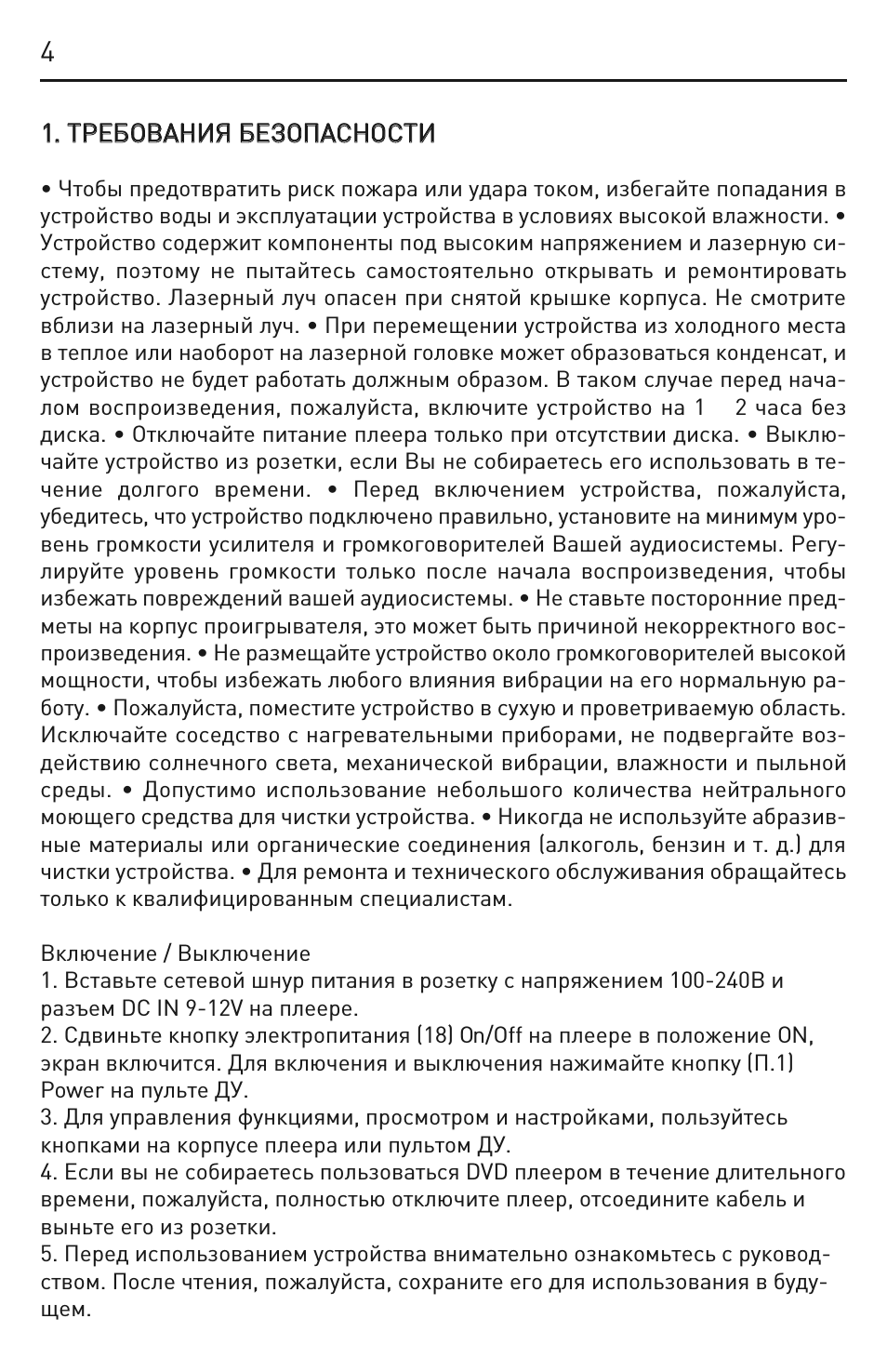

• Чтобы предотвратить риск пожара или удара током, избегайте попадания в
устройство воды и эксплуатации устройства в условиях высокой влажности. •
Устройство содержит компоненты под высоким напряжением и лазерную си-
стему, поэтому не пытайтесь самостоятельно открывать и ремонтировать
устройство. Лазерный луч опасен при снятой крышке корпуса. Не смотрите
вблизи на лазерный луч. • При перемещении устройства из холодного места
в теплое или наоборот на лазерной головке может образоваться конденсат, и
устройство не будет работать должным образом. В таком случае перед нача-
лом воспроизведения, пожалуйста, включите устройство на 1 2 часа без
диска. • Отключайте питание плеера только при отсутствии диска. • Выклю-
чайте устройство из розетки, если Вы не собираетесь его использовать в те-
чение долгого времени. • Перед включением устройства, пожалуйста,
убедитесь, что устройство подключено правильно, установите на минимум уро-
вень громкости усилителя и громкоговорителей Вашей аудиосистемы. Регу-
лируйте уровень громкости только после начала воспроизведения, чтобы
избежать повреждений вашей аудиосистемы. • Не ставьте посторонние пред-
меты на корпус проигрывателя, это может быть причиной некорректного вос-
произведения. • Не размещайте устройство около громкоговорителей высокой
мощности, чтобы избежать любого влияния вибрации на его нормальную ра-
боту. • Пожалуйста, поместите устройство в сухую и проветриваемую область.
Исключайте соседство с нагревательными приборами, не подвергайте воз-
действию солнечного света, механической вибрации, влажности и пыльной
среды. • Допустимо использование небольшого количества нейтрального
моющего средства для чистки устройства. • Никогда не используйте абразив-
ные материалы или органические соединения (алкоголь, бензин и т. д.) для
чистки устройства. • Для ремонта и технического обслуживания обращайтесь
только к квалифицированным специалистам.

Включение / Выключение
1. Вставьте сетевой шнур питания в розетку с напряжением 100-240В и
разъем DC IN 9-12V на плеере.
2. Сдвиньте кнопку электропитания (18) On/Off на плеере в положение ON,
экран включится. Для включения и выключения нажимайте кнопку (П.1)
Power на пульте ДУ.
3. Для управления функциями, просмотром и настройками, пользуйтесь
кнопками на корпусе плеера или пультом ДУ.
4. Если вы не собираетесь пользоваться DVD плеером в течение длительного
времени, пожалуйста, полностью отключите плеер, отсоедините кабель и
выньте его из розетки.
5. Перед использованием устройства внимательно ознакомьтесь с руковод-
ством. После чтения, пожалуйста, сохраните его для использования в буду-
щем.

4

С

Сиим

мввоолл О

Оппаассннооссттии

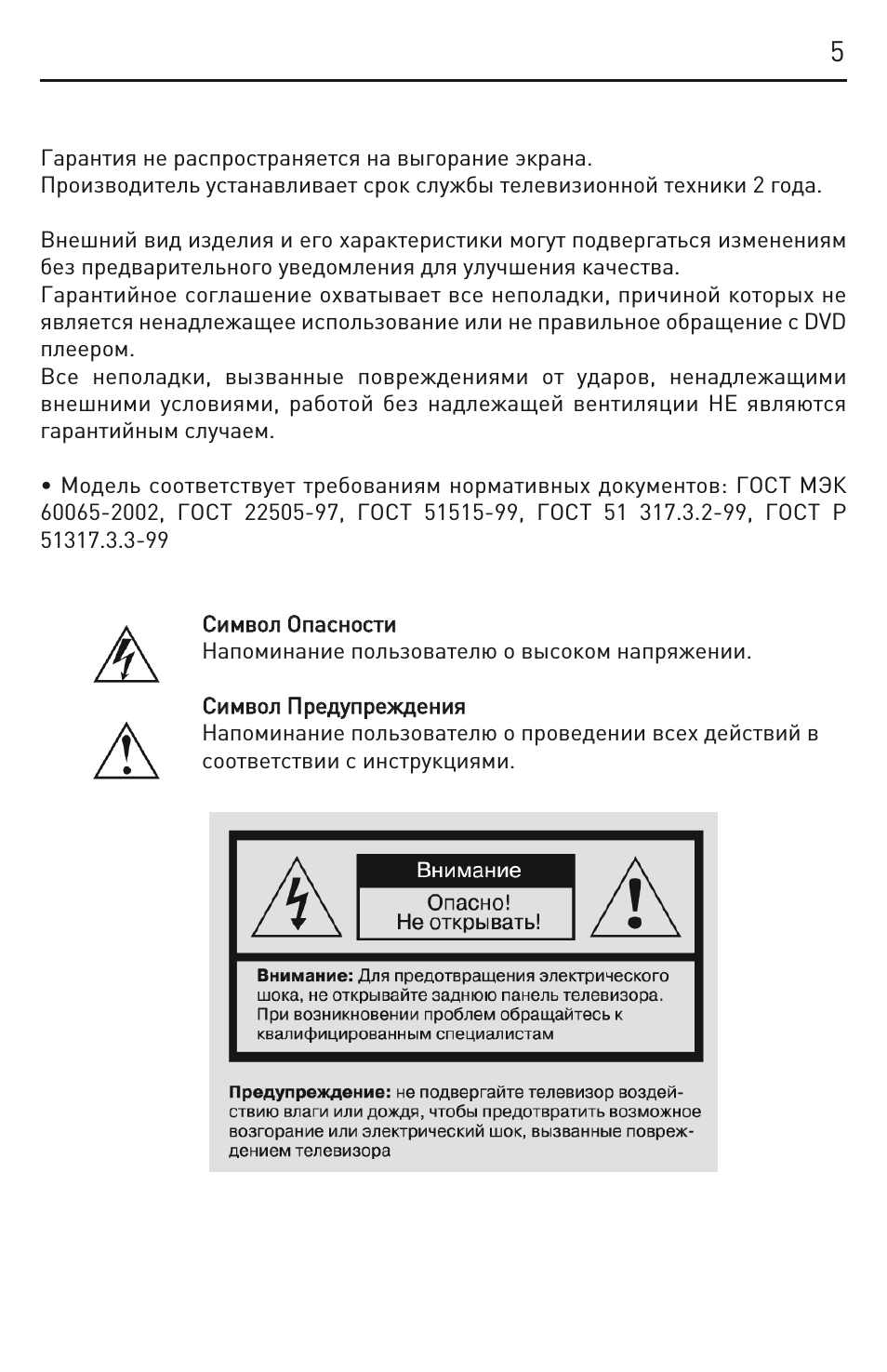

Напоминание пользователю о высоком напряжении.

С

Сиим

мввоолл П

Пррееддууппррееж

жддеенниияя

Напоминание пользователю о проведении всех действий в
соответствии с инструкциями.

Гарантия не распространяется на выгорание экрана.
Производитель устанавливает срок службы телевизионной техники 2 года.

Внешний вид изделия и его характеристики могут подвергаться изменениям
без предварительного уведомления для улучшения качества.
Гарантийное соглашение охватывает все неполадки, причиной которых не
является ненадлежащее использование или не правильное обращение с DVD
плеером.
Все неполадки, вызванные повреждениями от ударов, ненадлежащими
внешними условиями, работой без надлежащей вентиляции НЕ являются
гарантийным случаем.

• Модель соответствует требованиям нормативных документов: ГОСТ МЭК
60065-2002, ГОСТ 22505-97, ГОСТ 51515-99, ГОСТ 51 317.3.2-99, ГОСТ Р
51317.3.3-99

5

22.. О

ОТТМ

МЕ

ЕТТК

КИ

И Н

НА

А Д

ДИ

ИС

СК

КЕ

Е

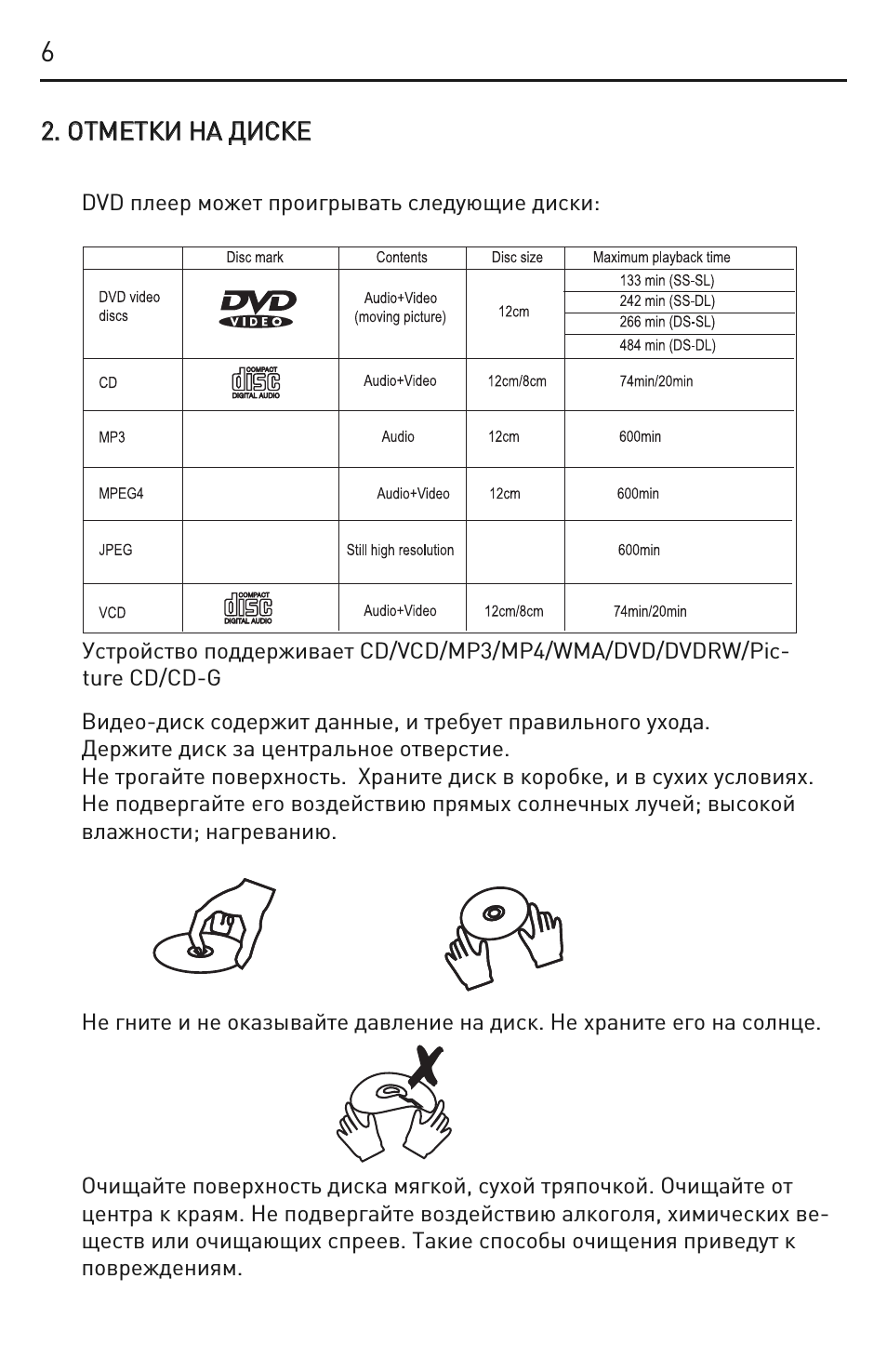

DVD плеер может проигрывать следующие диски:

Видео-диск содержит данные, и требует правильного ухода.
Держите диск за центральное отверстие.
Не трогайте поверхность. Храните диск в коробке, и в сухих условиях.
Не подвергайте его воздействию прямых солнечных лучей; высокой
влажности; нагреванию.

Не гните и не оказывайте давление на диск. Не храните его на солнце.

Очищайте поверхность диска мягкой, сухой тряпочкой. Очищайте от
центра к краям. Не подвергайте воздействию алкоголя, химических ве-
ществ или очищающих спреев. Такие способы очищения приведут к
повреждениям.

Устройство поддерживает CD/VCD/MP3/MP4/WMA/DVD/DVDRW/Pic-
ture CD/CD-G

6

33.. П

ПЕ

ЕР

РЕ

ЕЧ

ЧЕ

ЕН

НЬ

Ь А

АК

КС

СЕ

ЕС

СС

СУУА

АР

РО

ОВ

В

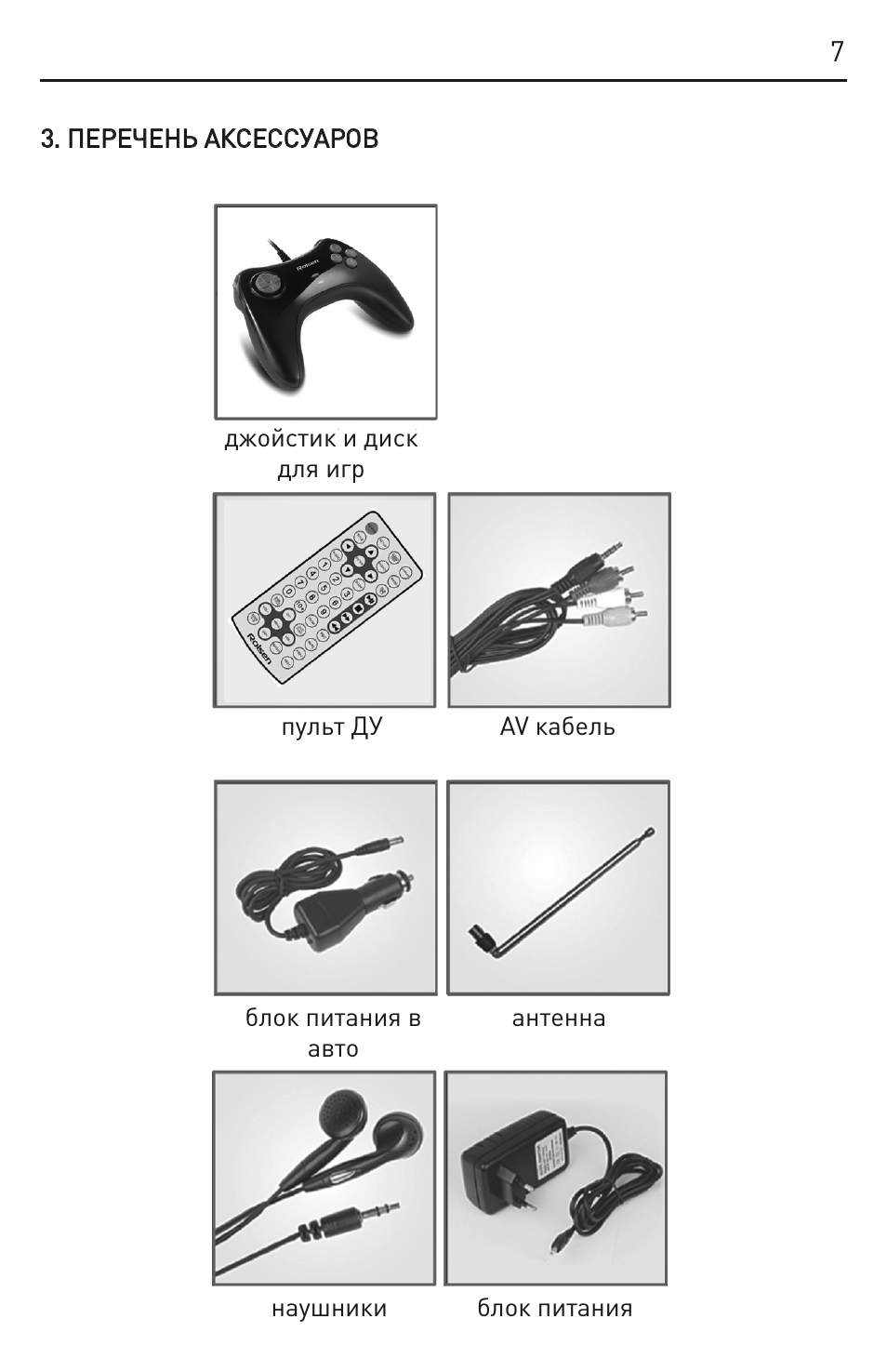

пульт ДУ

AV кабель

блок питания в

авто

антенна

наушники

блок питания

джойстик и диск

для игр

7

8

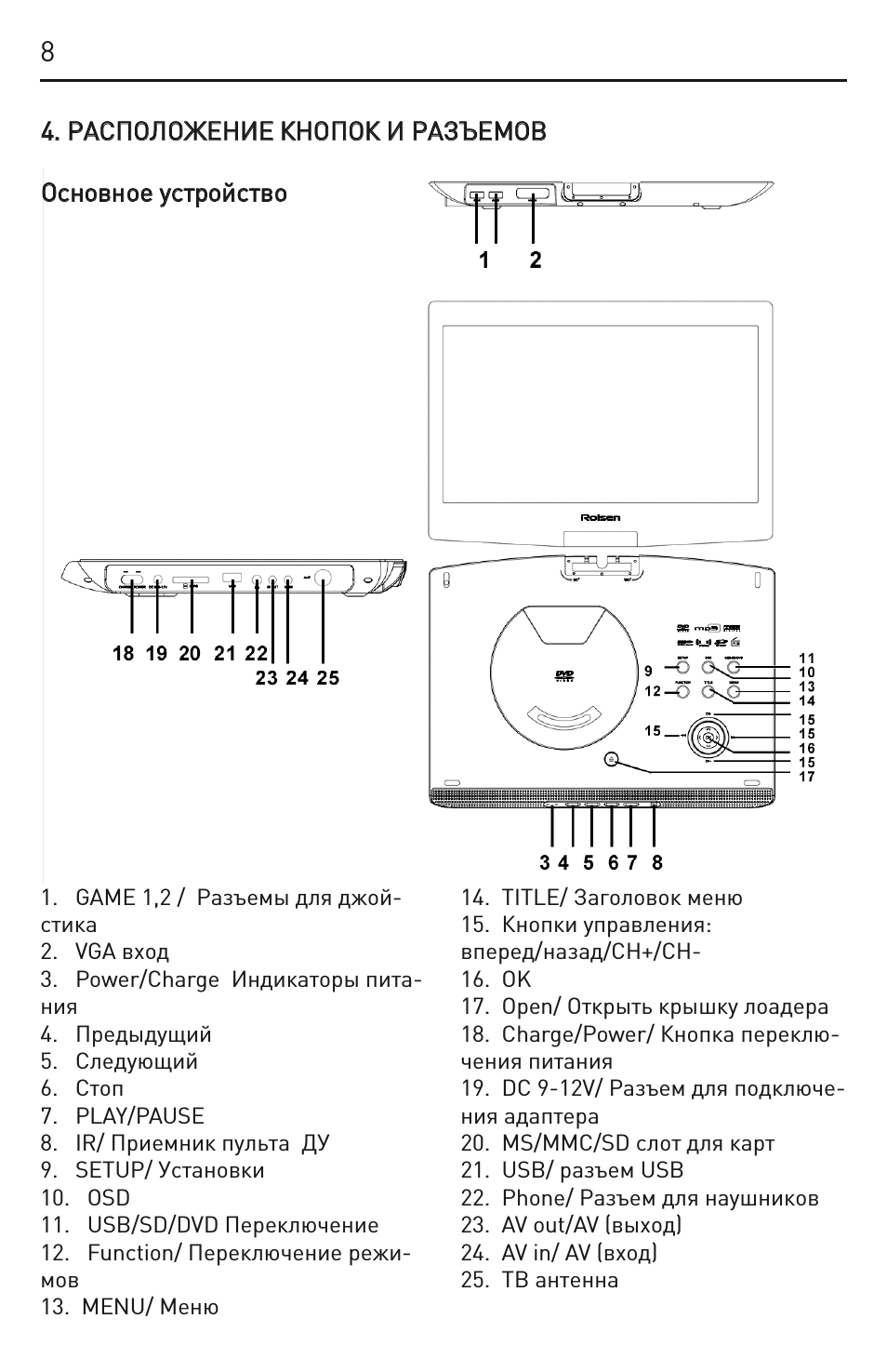

1. GAME 1,2 / Разъемы для джой-
стика
2. VGA вход
3. Power/Charge Индикаторы пита-
ния
4. Предыдущий
5. Cледующий
6. Стоп
7. PLAY/PAUSE
8. IR/ Приемник пульта ДУ
9. SETUP/ Установки
10. OSD
11. USB/SD/DVD Переключение
12. Function/ Переключение режи-
мов
13. MENU/ Меню

14. TITLE/ Заголовок меню
15. Кнопки управления:
вперед/назад/СH+/CH-
16. OK
17. Оpen/ Открыть крышку лоадера
18. Charge/Power/ Кнопка переклю-
чения питания
19. DC 9-12V/ Разъем для подключе-
ния адаптера
20. MS/MMC/SD слот для карт
21. USB/ разъем USB
22. Phone/ Разъем для наушников
23. AV out/AV (выход)
24. AV in/ AV (вход)
25. ТВ антенна

44.. Р

РА

АС

СП

ПО

ОЛ

ЛО

ОЖ

ЖЕ

ЕН

НИ

ИЕ

Е К

КН

НО

ОП

ПО

ОК

К И

И Р

РА

АЗ

ЗЪ

ЪЕ

ЕМ

МО

ОВ

В

О

Оссннооввннооее ууссттррооййссттввоо

9

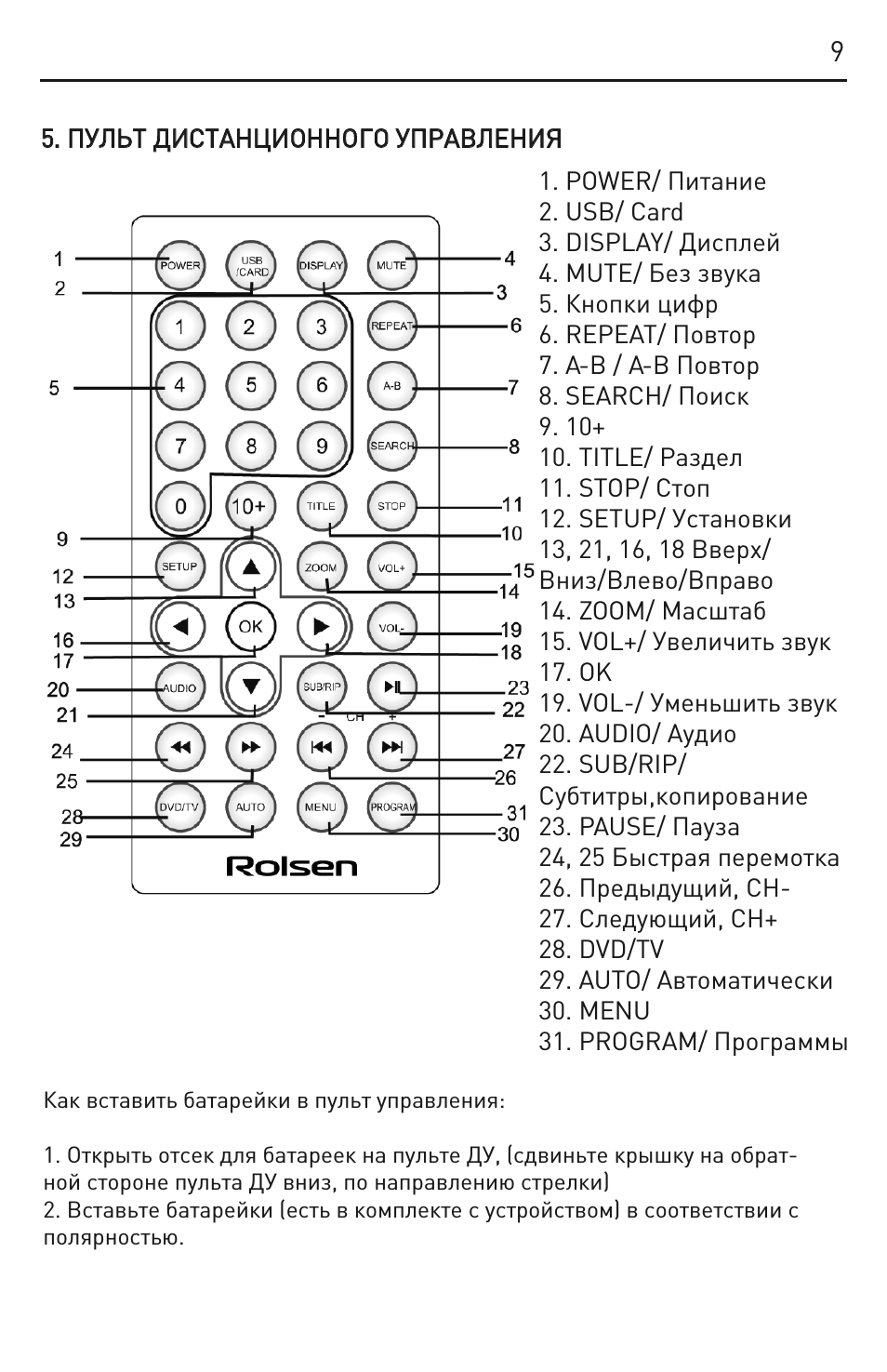

55.. П

ПУУЛ

ЛЬ

ЬТТ Д

ДИ

ИС

СТТА

АН

НЦ

ЦИ

ИО

ОН

НН

НО

ОГГО

О УУП

ПР

РА

АВ

ВЛ

ЛЕ

ЕН

НИ

ИЯ

Я

Как вставить батарейки в пульт управления:

1. Открыть отсек для батареек на пульте ДУ, (сдвиньте крышку на обрат-
ной стороне пульта ДУ вниз, по направлению стрелки)
2. Вставьте батарейки (есть в комплекте с устройством) в соответствии с
полярностью.

1. POWER/ Питание
2. USB/ Card
3. DISPLAY/ Дисплей
4. MUTE/ Без звука
5. Кнопки цифр
6. REPEAT/ Повтор
7. A-B / A-B Повтор
8. SEARCH/ Поиск
9. 10+
10. TITLE/ Раздел
11. STOP/ Стоп
12. SETUP/ Установки
13, 21, 16, 18 Вверх/
Вниз/Влево/Вправо
14. ZOOM/ Масштаб
15. VOL+/ Увеличить звук
17. OK
19. VOL-/ Уменьшить звук
20. AUDIO/ Аудио
22. SUB/RIP/
Субтитры,копирование
23. PAUSE/ Пауза
24, 25 Быстрая перемотка
26. Предыдущий, CH-
27. Cледующий, CH+
28. DVD/TV
29. AUTO/ Автоматически
30. MENU
31. PROGRAM/ Программы

66.. П

ПЕ

ЕР

РЕ

ЕД

Д Н

НА

АЧ

ЧА

АЛ

ЛО

ОМ

М Р

РА

АБ

БО

ОТТЫ

Ы

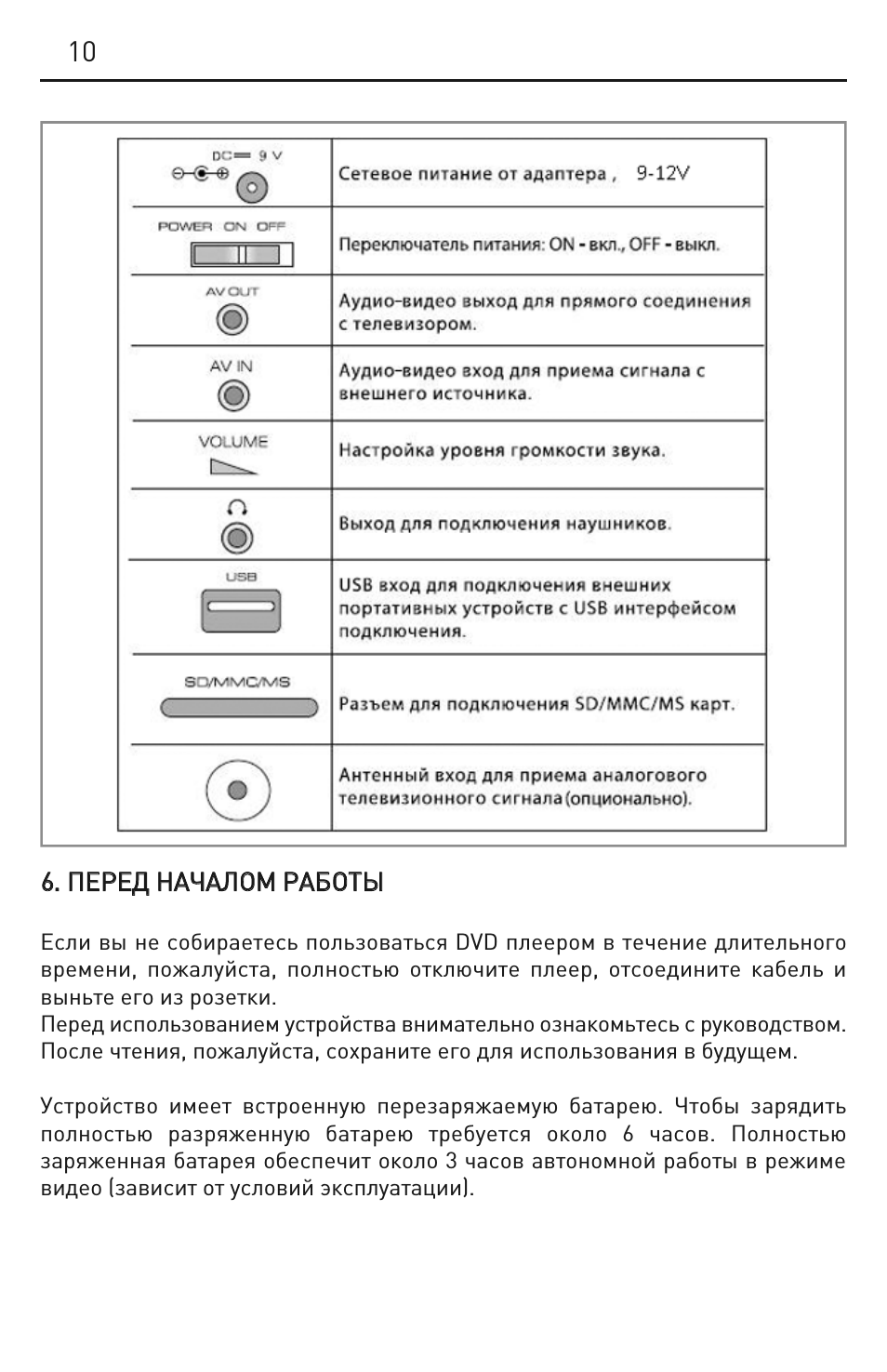

Если вы не собираетесь пользоваться DVD плеером в течение длительного
времени, пожалуйста, полностью отключите плеер, отсоедините кабель и
выньте его из розетки.
Перед использованием устройства внимательно ознакомьтесь с руководством.
После чтения, пожалуйста, сохраните его для использования в будущем.

Устройство имеет встроенную перезаряжаемую батарею. Чтобы зарядить
полностью разряженную батарею требуется около 6 часов. Полностью
заряженная батарея обеспечит около 3 часов автономной работы в режиме
видео (зависит от условий эксплуатации).

10
