Приложение

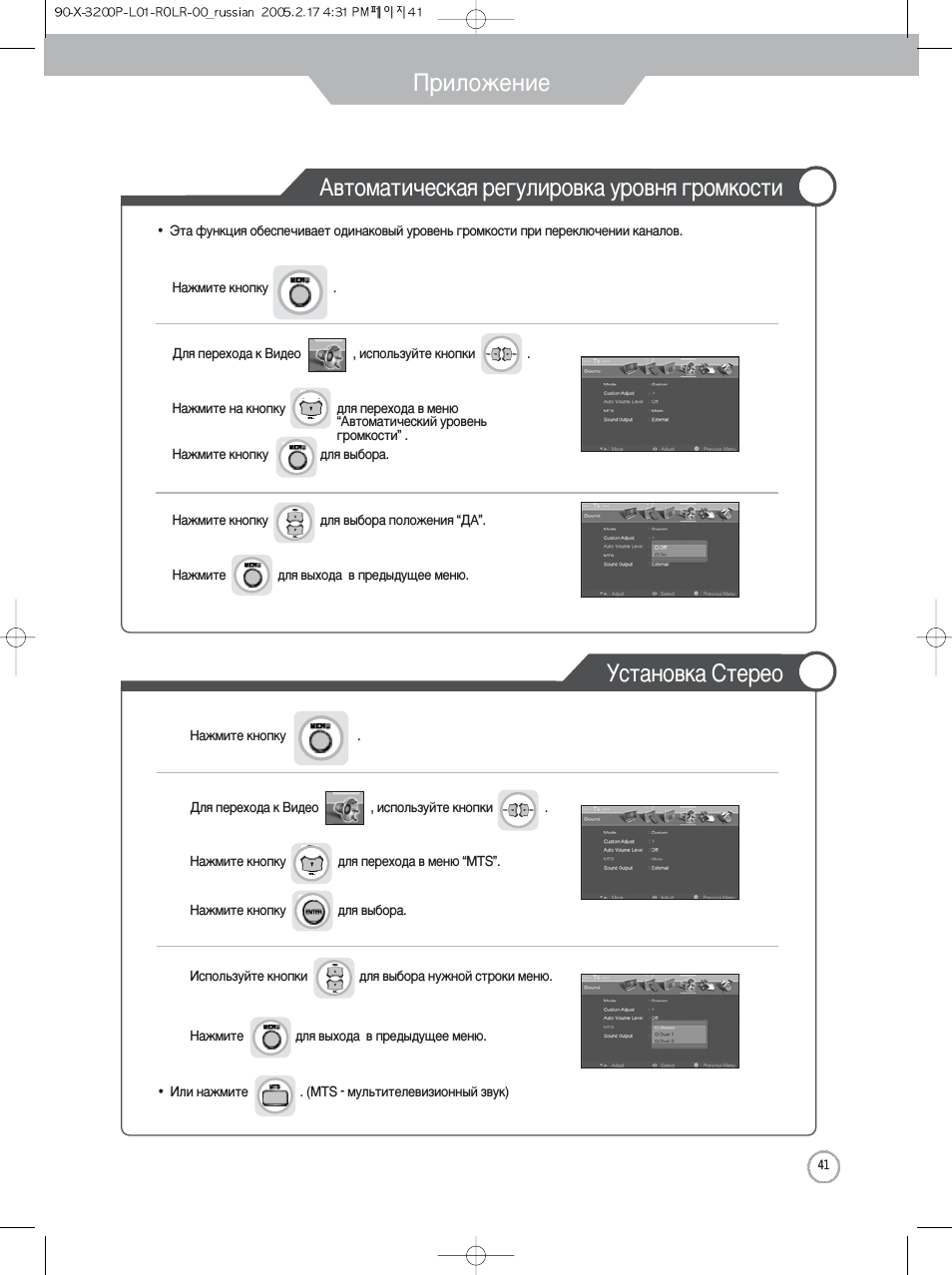

Автоматическая регулировка уровня громкости ^

Эта функция обеспечивает одинаковый уровень громкости при переключении каналов.

Нажмите кнопку

Для перехода к Видео

, используйте кнопки (-ЗГп

Нажмите на кнопку

((СЗ))

Для

перехода в меню

“Автоматический уровень

__ громкости”.

Нажмите кнопку

Со)

для выбора.

Нажмите кнопку [Й | для выбора положения “ДА”.

Нажмите

Со)

для выхода в предыдущее меню.

Установка Стерео ^

Нажмите кнопку

Для перехода к Видео

, используйте кнопки (-(ЗПН)

Нажмите кнопку ГГЗ]) перехода в меню “МТЗ”.

Нажмите кнопку ( ( д л я выбора.

Используйте кнопки (Гй| для выбора нужной строки меню.

Нажмите

для выхода в предыдущее меню.

Или нажмите О . (МТЗ - мультителевизионный звук)

ЭаХ-3200Р-Ь01-Р01В-00_гиз51ап 2005.2,17 4:31 РМЧ°|^|42

Приложение

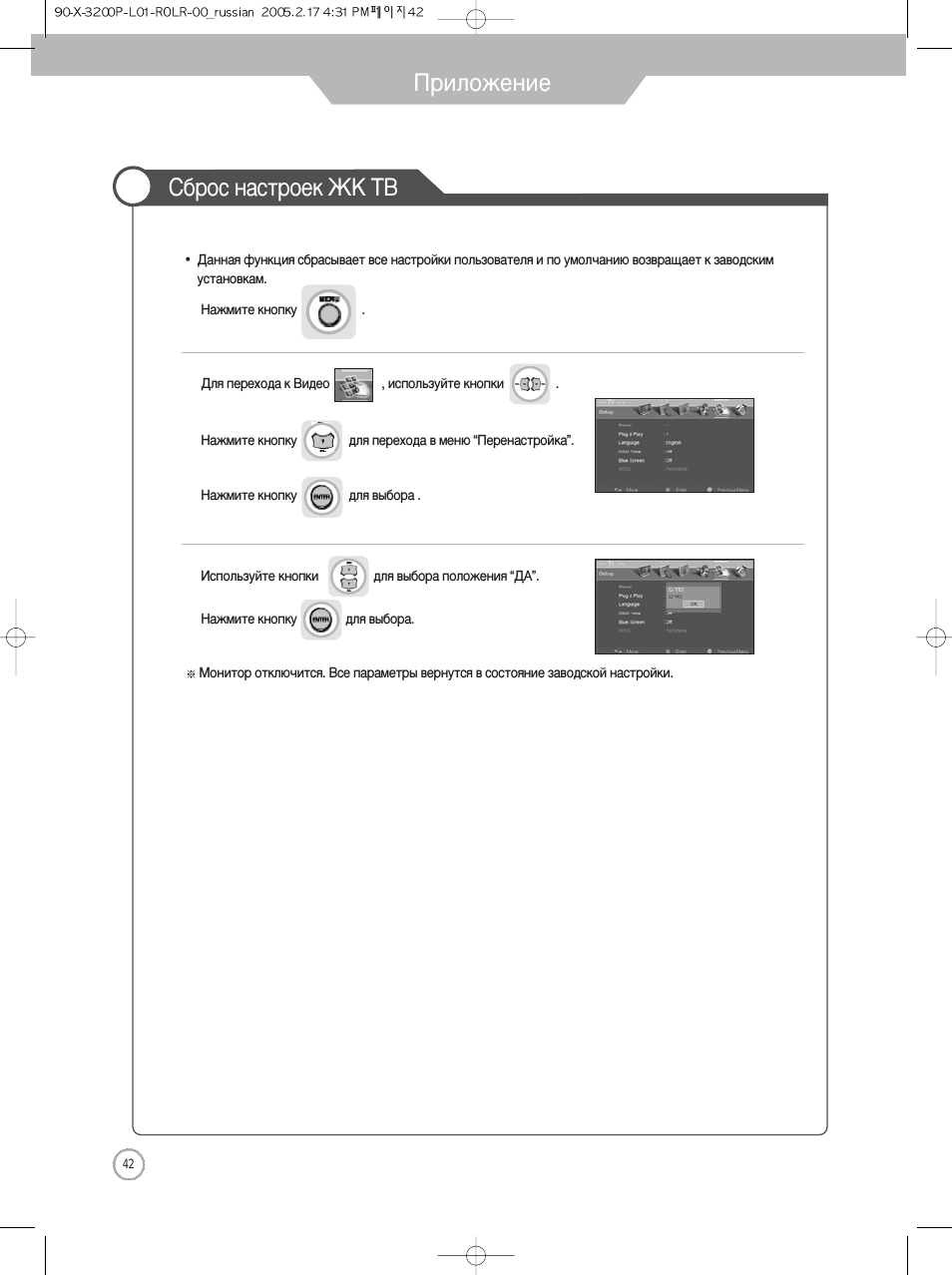

9 Сброс настроек ЖК ТВ

Данная функция сбрасывает все настройки пользователя и по умолчанию возвращает к заводским

установкам.

Нажмите кнопку

Для перехода к Видео

, используйте кнопки (-3!НЧ .

Нажмите кнопку ((С!})) Для перехода в меню “Перенастройка”.

Нажмите кнопку (И^1) для выбора.

а

2

)

Используйте кнопки

для выбора положения “ДА”.

Нажмите кнопку (Г^Л для выбора.

-т>

X Монитор отключится. Все параметры вернутся в состояние заводской настройки.

ЭаХ-3200Р-Ь01-Р01В-00_гиз51ап 2005.2,17 4:31 РМЧ°|^|43

Приложение

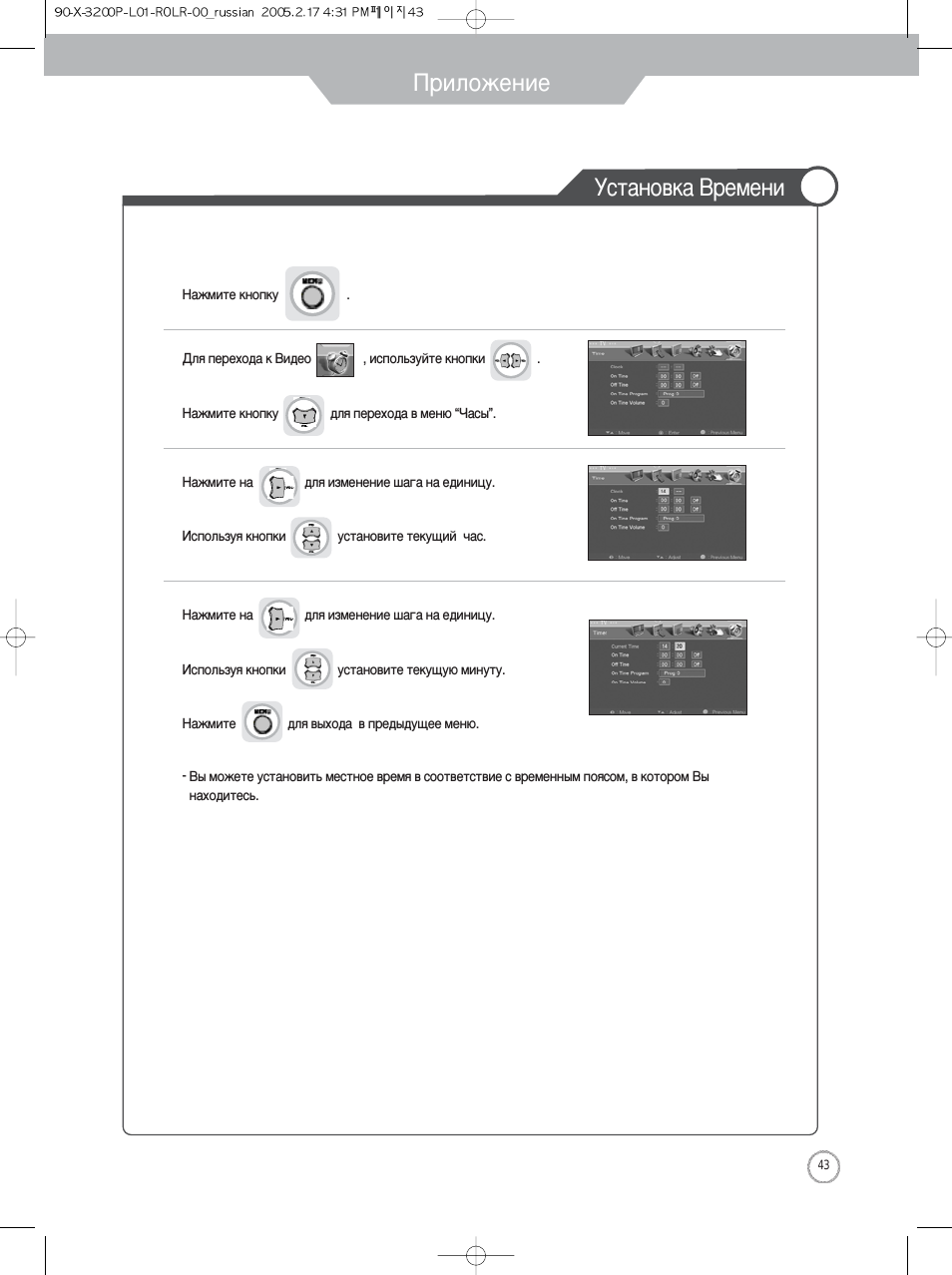

Установка Времени

/7

'

Нажмите кнопку (( (^^

Для перехода к Видео

^^1 , используйте кнопки ЖЕ“)

Нажмите кнопку ГСЗ']) Для перехода в меню “Часы”.

Нажмите на

для изменение шага на единицу.

Используя кнопки (ГЙ) установите текущий час.

Нажмите на

для изменение шага на единицу.

Используя кнопки

установите текущую минуту.

Нажмите (" (^1 для выхода в предыдущее меню.

- Вы можете установить местное время в соответствие с временным поясом, в котором Вы

находитесь.

9aX-3200P-L01-R0LR-00_russian 2005.2,17 4:31 РМЧ°|^|44

Приложение

C

44

)

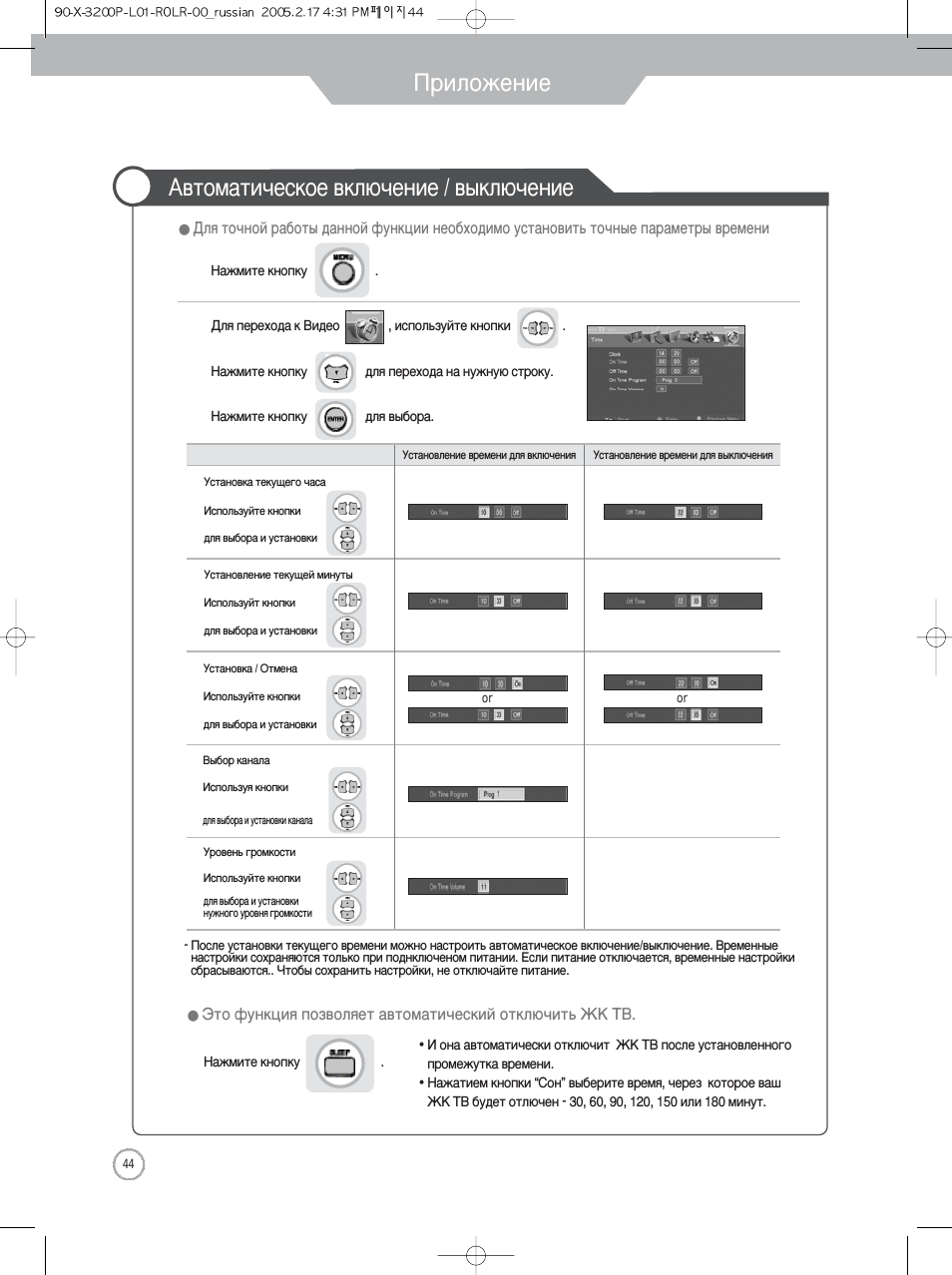

Автоматическое включение / выключение

• Для точной работы данной функции необходимо установить точные параметры времени

Нажмите кнопку (

^ .

Для перехода к Видео т

, используйте кнопки (-3^

Нажмите кнопку

для перехода на нужную строку.

Нажмите кнопку

для выбора.

Установка текущего часа

Используйте кнопки ^3^

'.И,

для выбора и установки

(

й

Установление

текущей

минуты

Используйт

кнопки

для выбора и установки

Установка / Отмена

Используйте кнопки

для выбора и установки

Выбор канала

Используя кнопки

('ЗВ")

для выбора и установки канала

Уровень громкости

Используйте кнопки

1^3^

для выбора и установки

нужного уровня громкости

V И у

Установление времени для включения Установление времени для выключения

И » Q

- После установки текущего времени можно настроить автоматическое включение/выключение. Временные

настройки сохраняются только при поднключеном питании. Если питание отключается, временные настройки
сбрасываются.. Чтобы сохранить настройки, не отключайте питание.

• Это функция позволяет автоматический отключить ЖК ТВ

/^*ДГ

Нажмите кнопку

• И она автоматически отключит ЖК ТВ после установленного

промежутка времени.

• Нажатием кнопки “Сон” выберите время, через которое ваш

ЖК ТВ будет отлючен - 30, 60, 90, 120, 150 или 180 минут.

or

Приложение

A

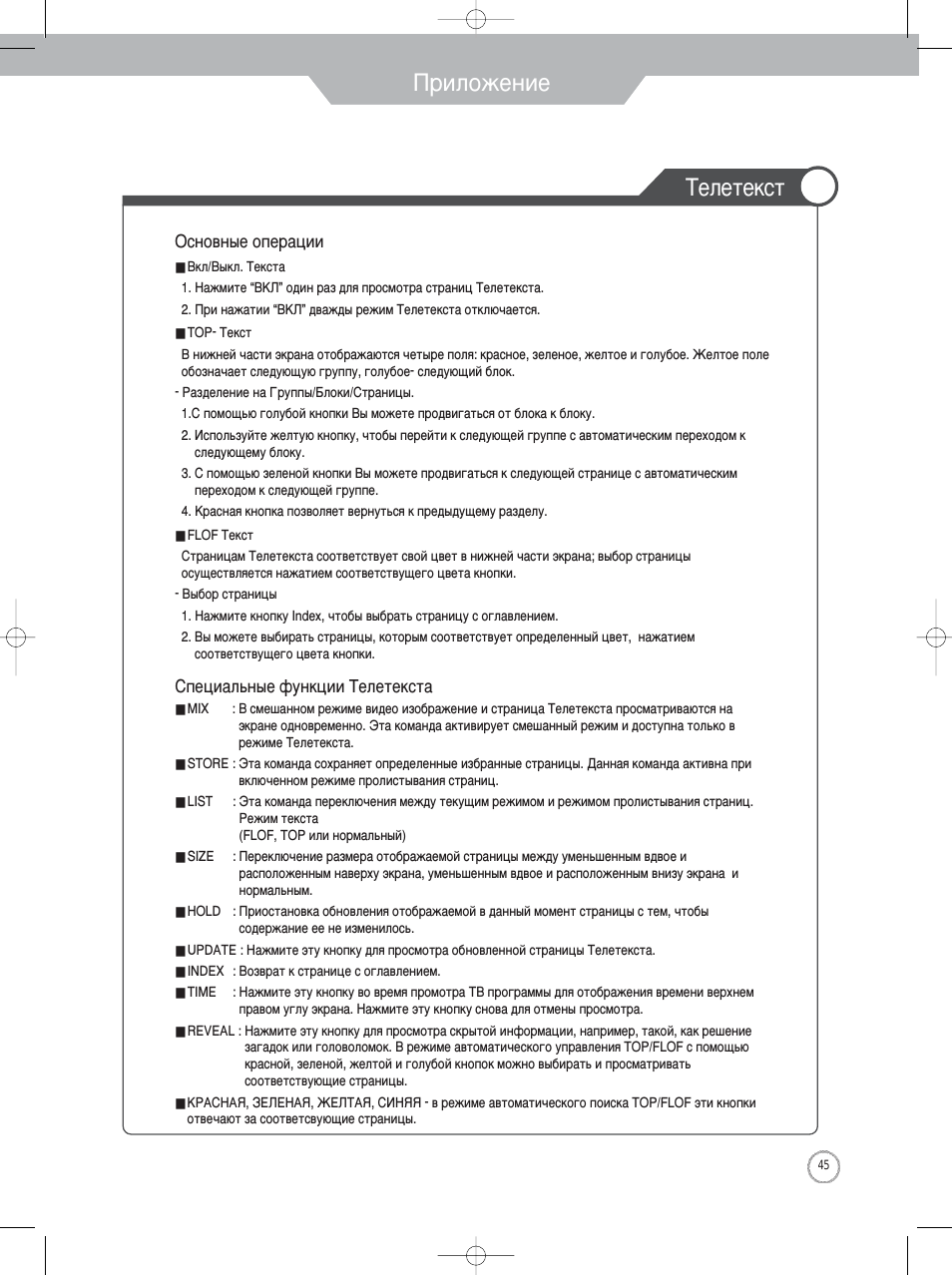

Телетекст

Основные операции

■ Вкл/Выкл. Текста

1. Нажмите “ВКЛ” один раз для просмотра страниц Телетекста.

2. При нажатии “ВКЛ” дважды режим Телетекста отключается.

■ TOP- Текст

В нижней части экрана отображаются четыре поля: красное, зеленое, желтое и голубое. Желтое поле

обозначает следующую группу, голубое- следующий блок.

- Разделение на Группы/Блоки/Страницы.

1.

С помощью голубой кнопки Вы можете продвигаться от блока к блоку.

2. Используйте желтую кнопку, чтобы перейти к следующей группе с автоматическим переходом к

следующему блоку.

3. С помощью зеленой кнопки Вы можете продвигаться к следующей странице с автоматическим

переходом к следующей группе.

4. Красная кнопка позволяет вернуться к предыдущему разделу.

■ FLOF Текст

Страницам Телетекста соответствует свой цвет в нижней части экрана; выбор страницы

осуществляется нажатием соответствущего цвета кнопки.

- Выбор страницы

1. Нажмите кнопку Index, чтобы выбрать страницу с оглавлением.

2. Вы можете выбирать страницы, которым соответствует определенный цвет, нажатием

соответствущего цвета кнопки.

Специальные функции Телетекста

■ MIX : В смешанном режиме видео изображение и страница Телетекста просматриваются на

экране одновременно. Эта команда активирует смешанный режим и доступна только в

режиме Телетекста.

■ STORE : Эта команда сохраняет определенные избранные страницы. Данная команда активна при

включенном режиме пролистывания страниц.

■ LIST : Эта команда переключения между текущим режимом и режимом пролистывания страниц.

Режим текста

(FLOF, TOP или нормальный)

■ SIZE : Переключение размера отображаемой страницы между уменьшенным вдвое и

расположенным наверху экрана, уменьшенным вдвое и расположенным внизу экрана и

нормальным.

■ HOLD : Приостановка обновления отображаемой в данный момент страницы с тем, чтобы

содержание ее не изменилось.

■ UPDATE : Нажмите эту кнопку для просмотра обновленной страницы Телетекста.

■ INDEX : Возврат к странице с оглавлением.

■ TIME : Нажмите эту кнопку во время промотра ТВ программы для отображения времени верхнем

правом углу экрана. Нажмите эту кнопку снова для отмены просмотра.

■ REVEAL : Нажмите эту кнопку для просмотра скрытой информации, например, такой, как решение

загадок или головоломок. В режиме автоматического управления TOP/FLOF с помощью

красной, зеленой, желтой и голубой кнопок можно выбирать и просматривать

соответствующие страницы.

■ КРАСНАЯ, ЗЕЛЕНАЯ, ЖЕЛТАЯ, СИНЯЯ - в режиме автоматического поиска TOP/FLOF эти кнопки

отвечают за соответсвующие страницы.

-т>

9aX-3200P-L01-R0LR-00_russian 2005.2,17 4:31 РМЧ°|^|46

Обслуживание и Уход

Устранение неисправностей

• в случае возникновения проблем в рабБСоте монитора, прежде всего обратитесь к следующим

рекомендациям.

• Если устранить проблему не удалось, отключите электропитание и свяжитесь с дилером или

обратитесь в авторизованный сервисный центр.

• Плохое изображение:

Проблема

Рекомендации

Отсутствует изображение на экране.

Проверьте подключение штепсельной вилки к сетевой розетке и кнопку

питания на передней панели монитора или пульте дистанционного

управления.

После включения питания, отображаемая

информация на экране появляется

слишком медленно.

Данная проблема возникает во время обработки сигнала изображения, при

возникновении помех после включении питания. Если по истечении 1 минуты

на экране ничего не отображается, свяжитесь с дилером или обратитесь в

авторизованный сервисный центр.

Экран либо слишком яркий, либо темный.

Воспользуйтесь режимом настройки яркости и контрастности.

(Смотри стр. 25)

Размер экрана слишком большой, либо

слишком маленький.

Воспользуйтесь функцией настройки размера экрана.(Смотри стр. 29)

Изображение либо дрожит, либо на нем

появляются полосы.

Во время работы монитора не используйте слишком близко от него радио

телефоны, фены, электроинструменты.

Просмотровое окно не отображается на

экране.

Проверьте, подключено ли дополнительное оборудование? Войдите в

настройки входящего сигнала и проверьте установки.

Изображение на экране неподвижно.

Нажмите кнопку STILL (Пауза). (Смотри стр. 36). Проверьте, не нажата ли

кнопка Пауза на дополнительном оборудовании.

Ненормальная работа экрана при

подключенном компьютере.

Произведите ручную настройку, как описано на стр. 19.

Режим автоматического включения

монитора не функционирует.

Режим автоматического включения активируется только после отключения

монитора кнопками Выкл. или Standby (Ожидание).

• Проблемы со звуком:

Проблема

Рекомендация

Информация отображается
наэкране, но нет звука

1. Проверьте не нажата ли кнопка MUTE (стр. 23).

2. Попробуйте увеличить уровень звука.
3. Проверьте, правильно ли подключены провода к разъемам Аудио.
4. Проверьте, правильно ли подключены провода динамиков.
5. Во время работы функции PIP, нажатием кнопки S.SELECT

поменяйте настройки режима Аудио на главном экране и в
окне просмотра.

6. Выберите и проверьте другой вход. Если все еще нет звука,

свяжитесь с Вашим дилером или авторизированный
сервисным центром.

7. Проверьте подключение наушников.
8. Убедитесь, что динамики установлены на ВКЛ в меню

настроек аудио.

Шумы и помехи.

Проверьте правильность подключения источника сигнала, ТВ

антенны, настройку каналов. Переключите режим Моно.
Замените Аудио шнур. Если это не помогло, свяжитесь с
дилером или обратитесь в авторизованный сервисный центр.

С

46

)

ЭаХ-3200Р-Ь01 -Р01Р-00_гиз51ап 2005.2,17 4:43 РМЧ °|

47

Обслуживание и Уход

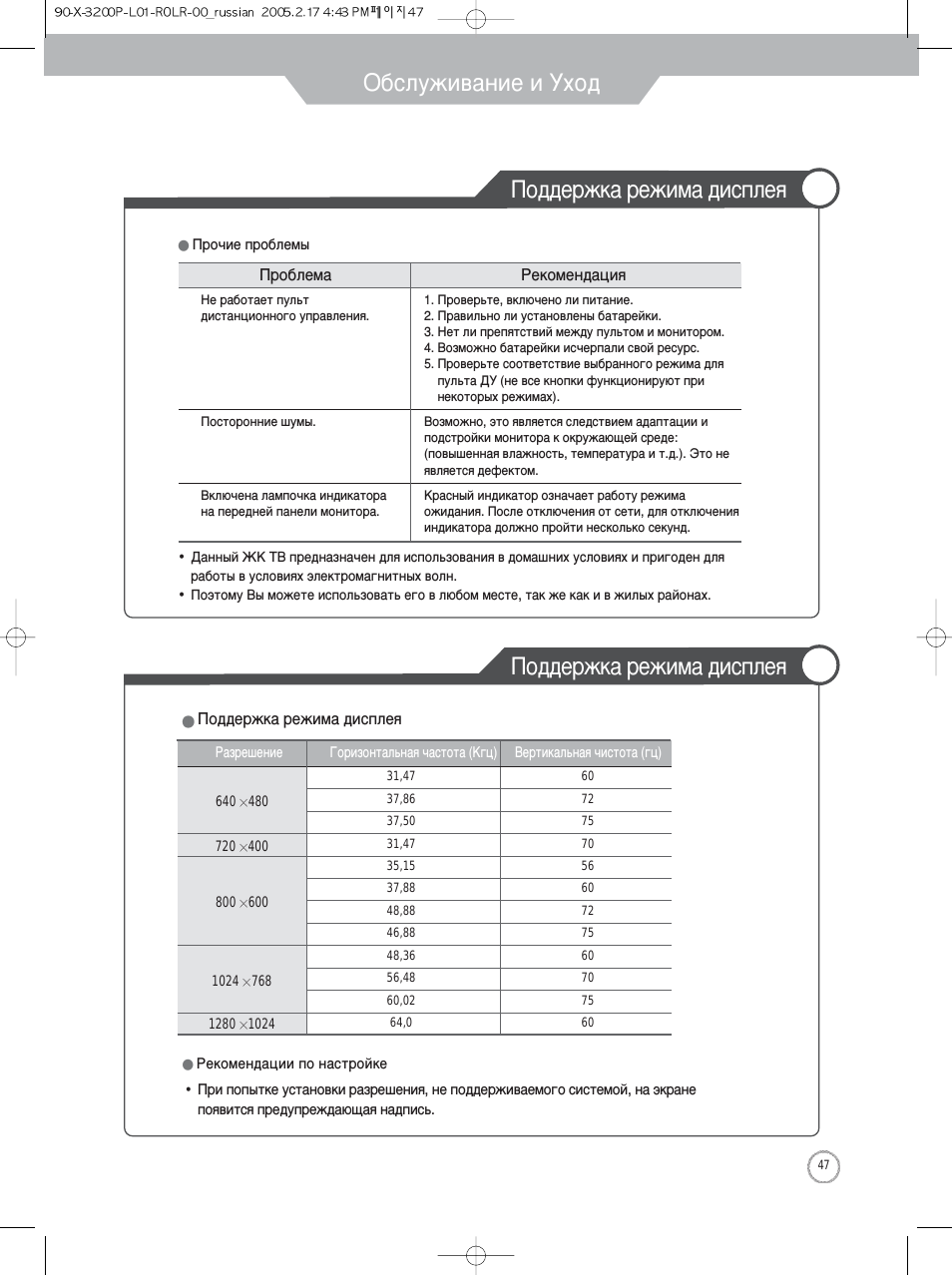

Поддержка режима дисплея ^

• Прочие проблемы

Проблема

Рекомендация

Не работает пульт

дистанционного управления.

1. Проверьте, включено ли питание.

2. Правильно ли установлены батарейки.

3. Нет ли препятствий между пультом и монитором.

4. Возможно батарейки исчерпали свой ресурс.

5. Проверьте соответствие выбранного режима для

пульта ДУ (не все кнопки функционируют при

некоторых режимах).

Посторонние шумы.

Возможно, это является следствием адаптации и

подстройки монитора к окружающей среде:

(повышенная влажность, температура и т.д.). Это не

является дефектом.

Включена лампочка индикатора

на передней панели монитора.

Красный индикатор означает работу режима

ожидания. После отключения от сети, для отключения

индикатора должно пройти несколько секунд.

Данный ЖК ТВ предназначен для использования в домашних условиях и пригоден для

работы в условиях электромагнитных волн.

Поэтому Вы можете использовать его в любом месте, так же как и в жилых районах.

Поддержка режима дисплея ^

• Поддержка режима дисплея

•

Разрешение

Горизонтальная частота (Кгц)

Вертикальная чистота(гц)

31,47

60

640x480

37,86

72

37,50

75

720 х400

31,47

70

35,15

56

800x600

37,88

60

48,88

72

46,88

75

48,36

60

1024x768

56,48

70

60,02

75

1280x1024

64,0

60

• Рекомендации по настройке

• При попытке установки разрешения, не поддерживаемого системой, на экране

появится предупреждающая надпись.

9aX-3200P-L01 -R0LR-00_russian 2005.2,17 4:43 PM^ °|

48

Обслуживание и Уход

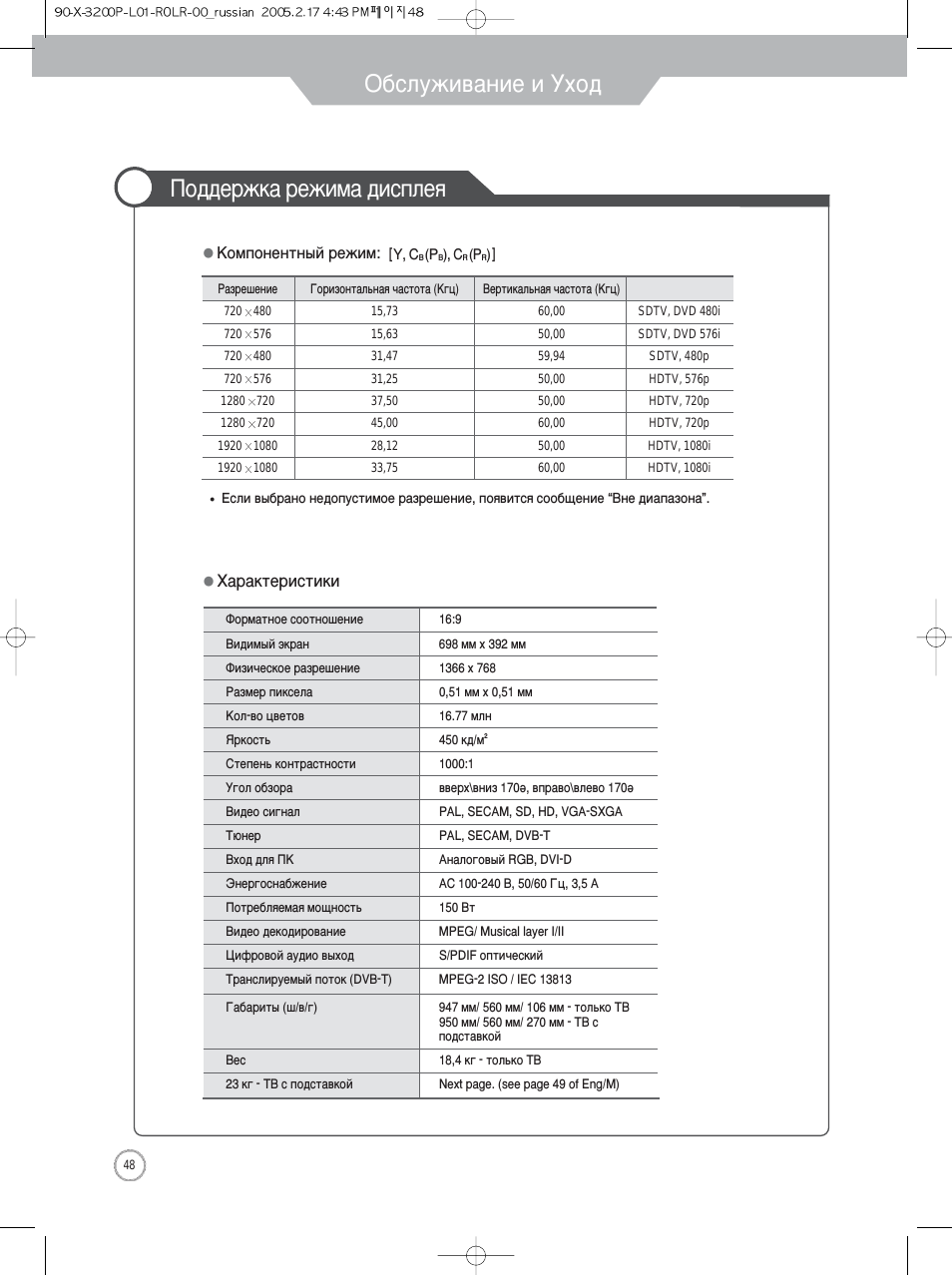

Поддержка режима дисплея

с

48

)

• Компонентный режим: [Y, C

b

(P

b

), C

r

(P

r

)]

Разрешение

Горизонтальная частота

(К

гц

)

Вертикальная частота

(К

гц

)

720 х480

15,73

60,00

SDTV, DVD 480i

720 х576

15,63

50,00

SDTV, DVD 576i

720 х480

31,47

59,94

SDTV, 480p

720 х576

31,25

50,00

HDTV, 576p

1280x720

37,50

50,00

HDTV, 720p

1280x720

45,00

60,00

HDTV, 720p

1920x1080

28,12

50,00

HDTV, 1080i

1920x1080

33,75

60,00

HDTV, 1080i

Если выбрано недопустимое разрешение, появится сообщение “Вне диапазона”.

• Характеристики

Форматное соотношение

16:9

Видимый экран

698 мм

1

392 мм

Физическое разрешение

1366 1 768

Размер пиксела

0,51 мм

1

0,51 мм

Кол-во цветов

16.77 млн

Яркость

450 кд/м

2

Степень контрастности

1000:1

Угол обзора

ввер

1

\вниз 170э, вправо\влево 170э

Видео сигнал

PAL, SECAM, SD, HD, VGA-SXGA

Тюнер

PAL, SECAM, DVB-T

Вход для ПК

Аналоговый RGB, DVI-D

Энергоснабжение

AC 100-240 B, 50/60 Гц, 3,5 А

Потребляемая мощность

150 Вт

Видео декодирование

MPEG/ Musical layer I/II

Цифровой аудио выход

S/PDIF оптический

Транслируемый поток (ОУВ-Т)

MPEG-2 ISO / IEC 13813

Габариты (ш/в/г)

947 мм/ 560 мм/ 106 мм - только ТВ
950 мм/ 560 мм/ 270 мм - ТВ с
подставкой

Вес

18,4 кг - только ТВ

23 кг - ТВ с подставкой

Next page. (see page 49 of Eng/M)

ЭаХ-3200Р-Ь01 -Р01Р-00_гиз51ап 2005.2,17 4:43 РМЧ °|

49

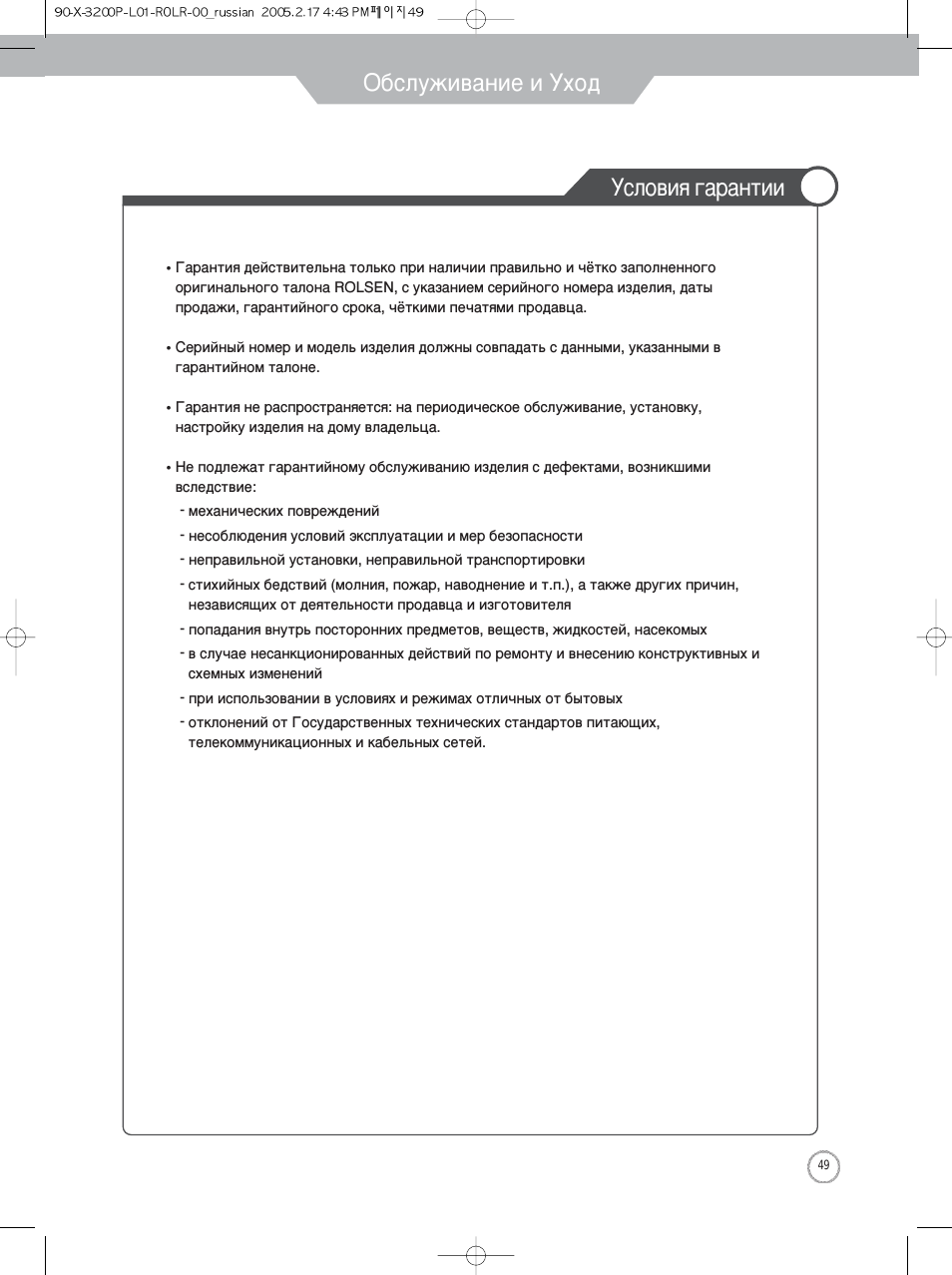

Обслуживание и Уход

Условия гарантии

• Гарантия действительна только при наличии правильно и чётко заполненного

оригинального талона РСГЗЕМ, с указанием серийного номера изделия, даты

продажи, гарантийного срока, чёткими печатями продавца.

• Серийный номер и модель изделия должны совпадать с данными, указанными в

гарантийном талоне.

• Гарантия не распространяется: на периодическое обслуживание, установку,

настройку изделия на дому владельца.

• Не подлежат гарантийному обслуживанию изделия с дефектами, возникшими

вследствие:

- механических повреждений

- несоблюдения условий эксплуатации и мер безопасности

- неправильной установки, неправильной транспортировки

- стихийных бедствий (молния, пожар, наводнение и т.п.), а также других причин,

независящих от деятельности продавца и изготовителя

- попадания внутрь посторонних предметов, веществ, жидкостей, насекомых

- в случае несанкционированных действий по ремонту и внесению конструктивных и

схемных изменений

- при использовании в условиях и режимах отличных от бытовых

- отклонений от Государственных технических стандартов питающих,

телекоммуникационных и кабельных сетей.

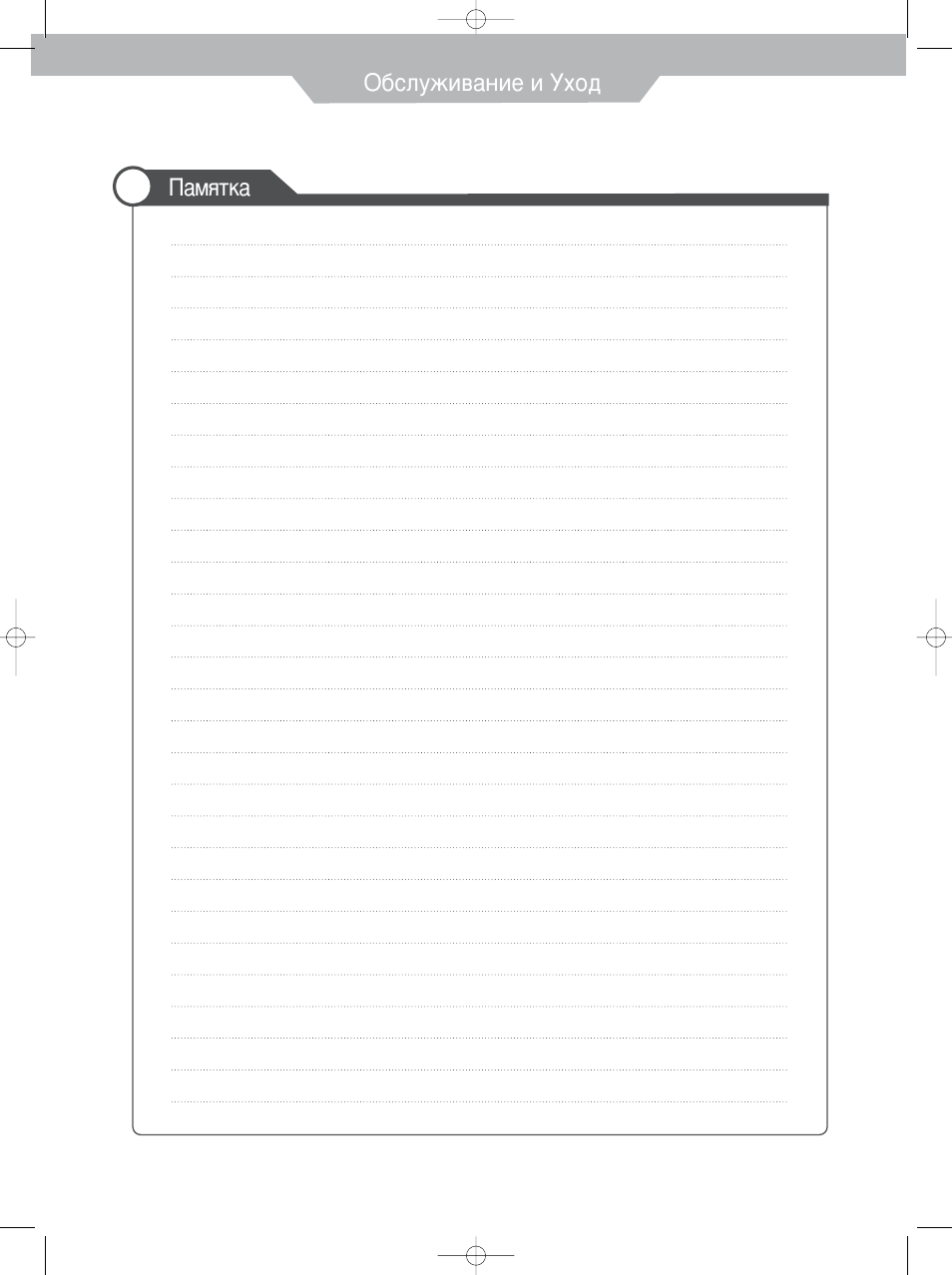

Обслуживание и Уход

Памятка
