Rolsen RL-32B05F

Жидкокристаллический телевизор

со встроеннылА USB HD MKV

видео плеером

RL-32B05U

RL-32B05F
RL-37B05F
RL-42B05F

РУКОВОДСТВО по ЭКСПЛУАТАЦИИ

Перед использованием телевизионного аппарата внимательно прочитайте данную
инструкцию и сохраните ее в удобном месте для дальнейшего использования.

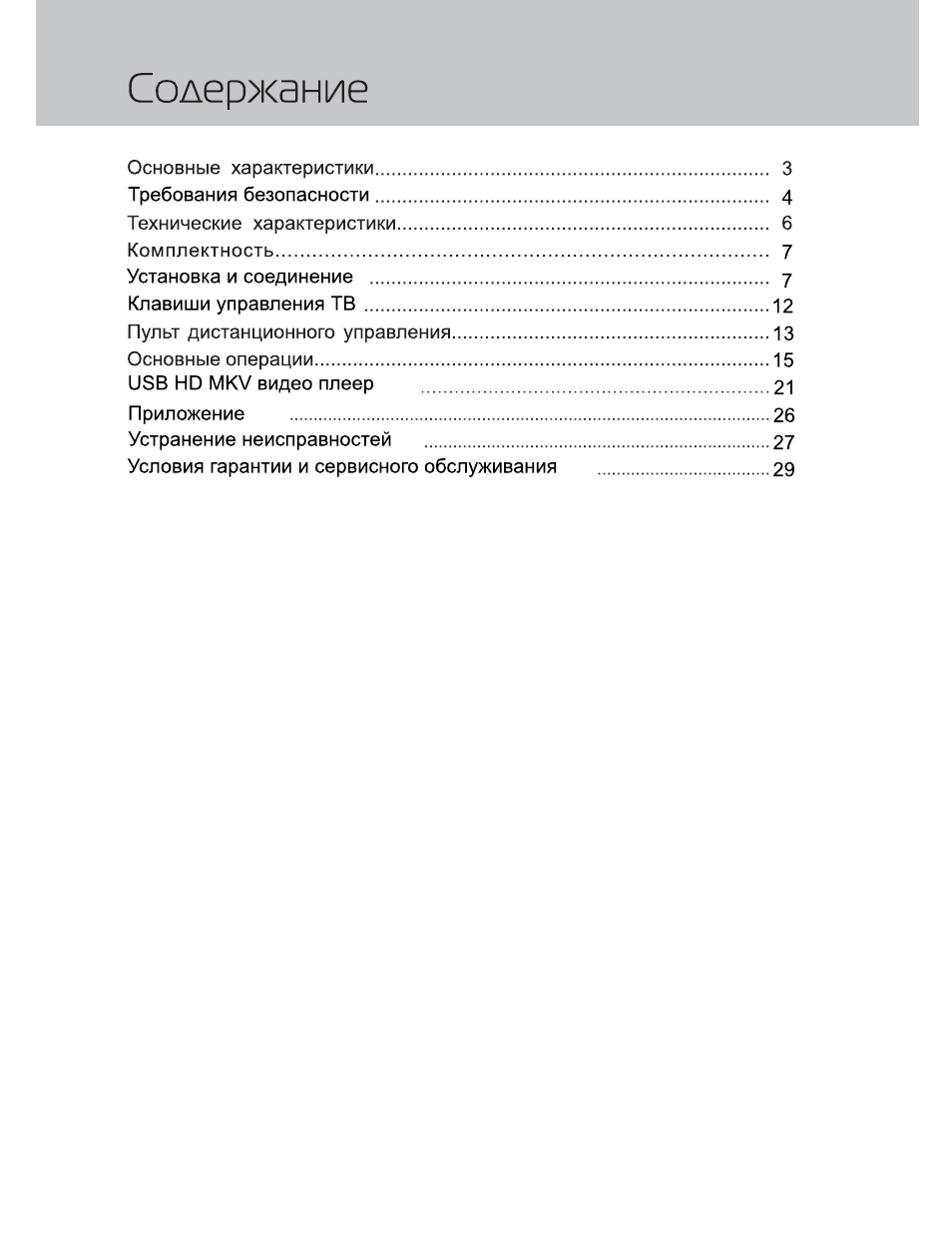

Содержание

Основные характеристики....................................................................................... 3

Требования безопасности......................................................................................

4

Технические характеристики................................................................................... 6

Комплектность.......................................................................................................... 7

Установка и соединение ........................................................................................

7

Клавиши управления ТВ........................................................................................ 12

Пульт дистанционного управления....................................................................... 13

Основные операции................................................................................................ 15

USB HD MKV видео плеер ..................................................................................... 21

Приложение ............................................................................................................. 26

Устранение неисправностей .................................................................................. 27

Условия гарантии и сервисного обслуживания .................................................... 29

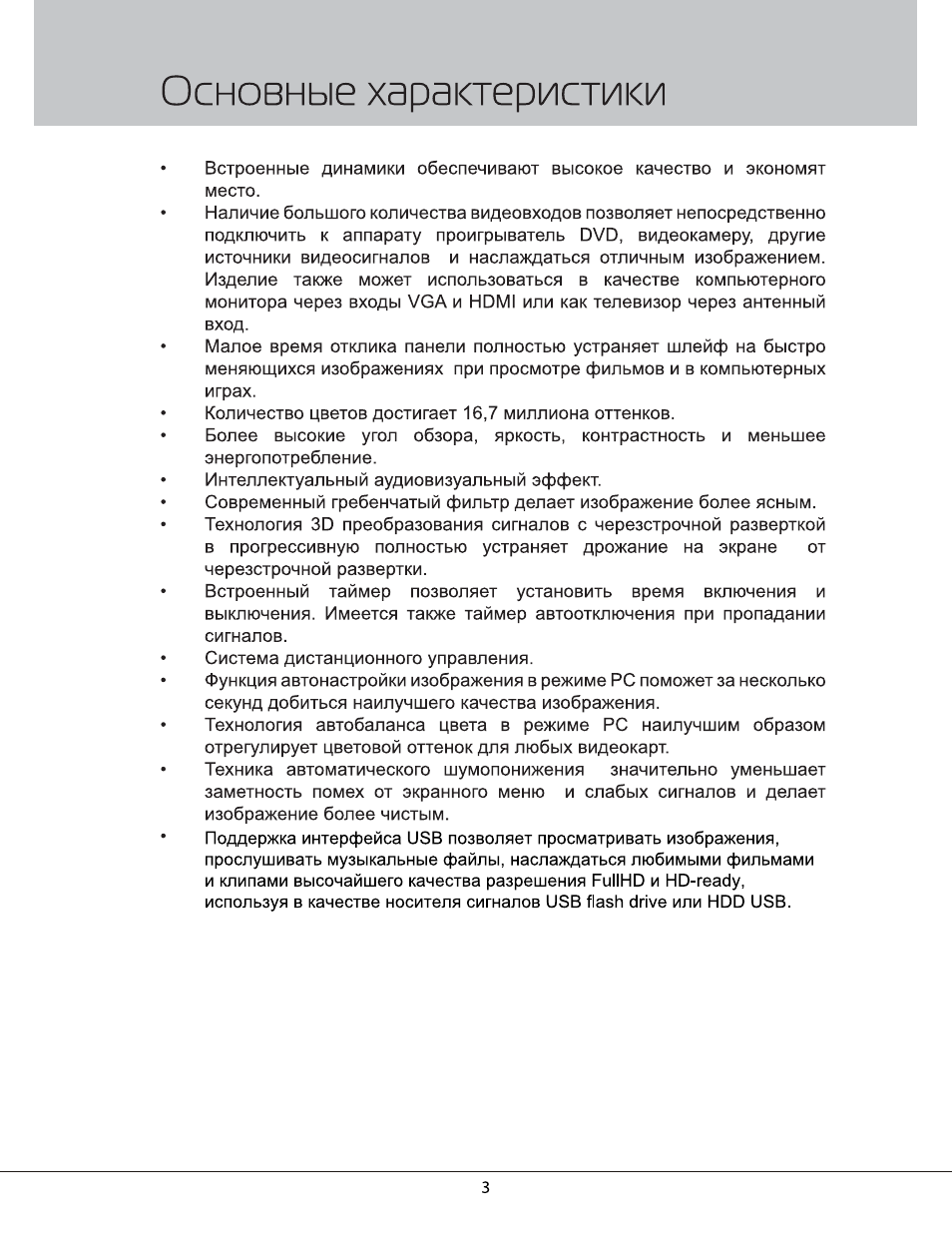

Основные хара1сгеристики

Встроенные динамики обеспечивают высокое качество и экономят
место.

Наличие большого количества видеовходов позволяет непосредственно

подключить к аппарату проигрыватель DVD, видеокамеру, другие
источники видеосигналов и наслаждаться отличным изображением.

Изделие также может использоваться в качестве компьютерного

монитора через входы VGA и HDMI или как телевизор через антенный
вход.
Малое время отклика панели полностью устраняет шлейф на быстро
меняющихся изображениях при просмотре фильмов и в компьютерных
играх.

Количество цветов достигает 16,7 миллиона оттенков.
Более высокие угол обзора, яркость, контрастность и меньшее

энергопотребление.

Интеллектуальный аудиовизуальный эффект.

Современный гребенчатый фильтр делает изображение более ясным.

Технология 3D преобразования сигналов с черезстрочной разверткой

в прогрессивную полностью устраняет дрожание на экране от

черезстрочной развертки.

Встроенный

таймер

позволяет

установить

время

включения

и

выключения. Имеется также таймер автоотключения при пропадании

сигналов.
Система дистанционного управления.
Функция автонастройки изображения в режиме PC поможет за несколько
секунд добиться наилучшего качества изображения.

Технология автобаланса цвета в режиме PC наилучшим образом

отрегулирует цветовой оттенок для любых видеокарт.

Техника

автоматического

шумопонижения

значительно

уменьшает

заметность помех от экранного меню и слабых сигналов и делает

изображение более чистым.
Поддержка интерфейса USB позволяет просматривать изображения,
прослушивать музыкальные файлы, наслаждаться любимыми фильмами
и клипами высочайшего качества разрешения FullHD и HD-ready,
используя в качестве носителя сигналов USB flash drive или HDD USB.

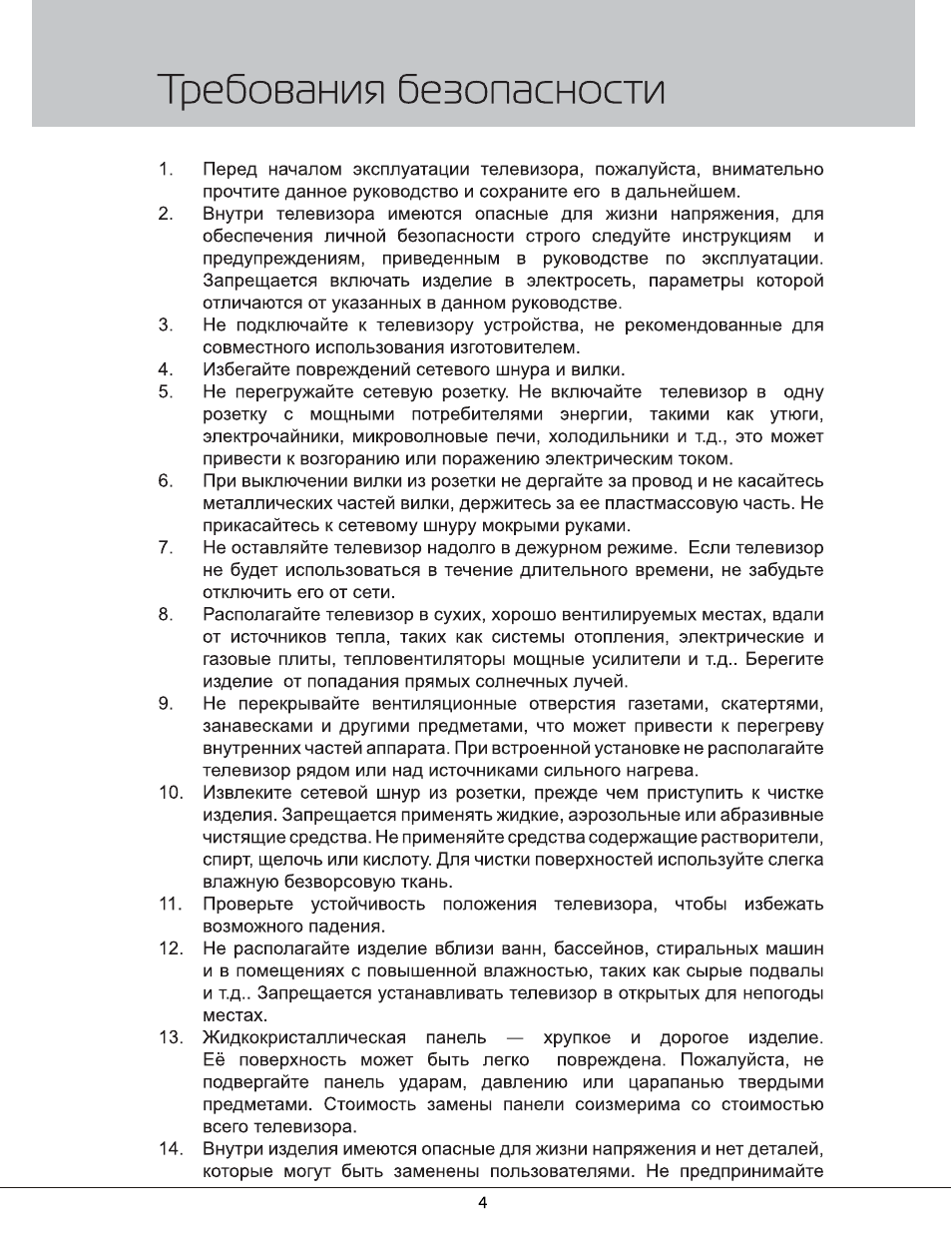

Требования безопасности

1.

Перед началом эксплуатации телевизора, пожалуйста, внимательно

прочтите данное руководство и сохраните его в дальнейшем.

2.

Внутри телевизора имеются опасные для жизни напряжения, для

обеспечения личной безопасности строго следуйте инструкциям и

предупреждениям, приведенным в руководстве по эксплуатации.

Запрещается включать изделие в электросеть, параметры которой
отличаются от указанных в данном руководстве.

3.

Не подключайте к телевизору устройства, не рекомендованные для

совместного использования изготовителем.

4.

Избегайте повреждений сетевого шнура и вилки.

5.

Не перегружайте сетевую розетку. Не включайте телевизор в одну

розетку с мощными потребителями энергии, такими как утюги,

электрочайники, микроволновые печи, холодильники и т.д., это может

привести к возгоранию или поражению электрическим током.

6.

При выключении вилки из розетки не дергайте за провод и не касайтесь

металлических частей вилки, держитесь за ее пластмассовую часть. Не

прикасайтесь к сетевому шнуру мокрыми руками.

7.

Не оставляйте телевизор надолго в дежурном режиме. Если телевизор

не будет использоваться в течение длительного времени, не забудьте

отключить его от сети.

8.

Располагайте телевизор в сухих, хорошо вентилируемых местах, вдали

от источников тепла, таких как системы отопления, электрические и

газовые плиты, тепловентиляторы мощные усилители и т.д.. Берегите
изделие от попадания прямых солнечных лучей.

9.

Не перекрывайте вентиляционные отверстия газетами, скатертями,

занавесками и другими предметами, что может привести к перегреву

внутренних частей аппарата. При встроенной установке не располагайте

телевизор рядом или над источниками сильного нагрева.

10.

Извлеките сетевой шнур из розетки, прежде чем приступить к чистке

изделия. Запрещается применять жидкие, аэрозольные или абразивные

чистящие средства. Не применяйте средства содержащие растворители,
спирт, щелочь или кислоту. Для чистки поверхностей используйте слегка

влажную безворсовую ткань.

11.

Проверьте устойчивость положения телевизора, чтобы избежать

возможного падения.

12.

Не располагайте изделие вблизи ванн, бассейнов, стиральных машин

и в помещениях с повышенной влажностью, таких как сырые подвалы
и

Т.Д..

Запрещается устанавливать телевизор в открытых для непогоды

местах.

13.

Жидкокристаллическая панель — хрупкое и дорогое изделие.

Её поверхность может быть легко повреждена. Пожалуйста, не

подвергайте панель ударам, давлению или царапанью твердыми
предметами. Стоимость замены панели соизмерима со стоимостью
всего телевизора.

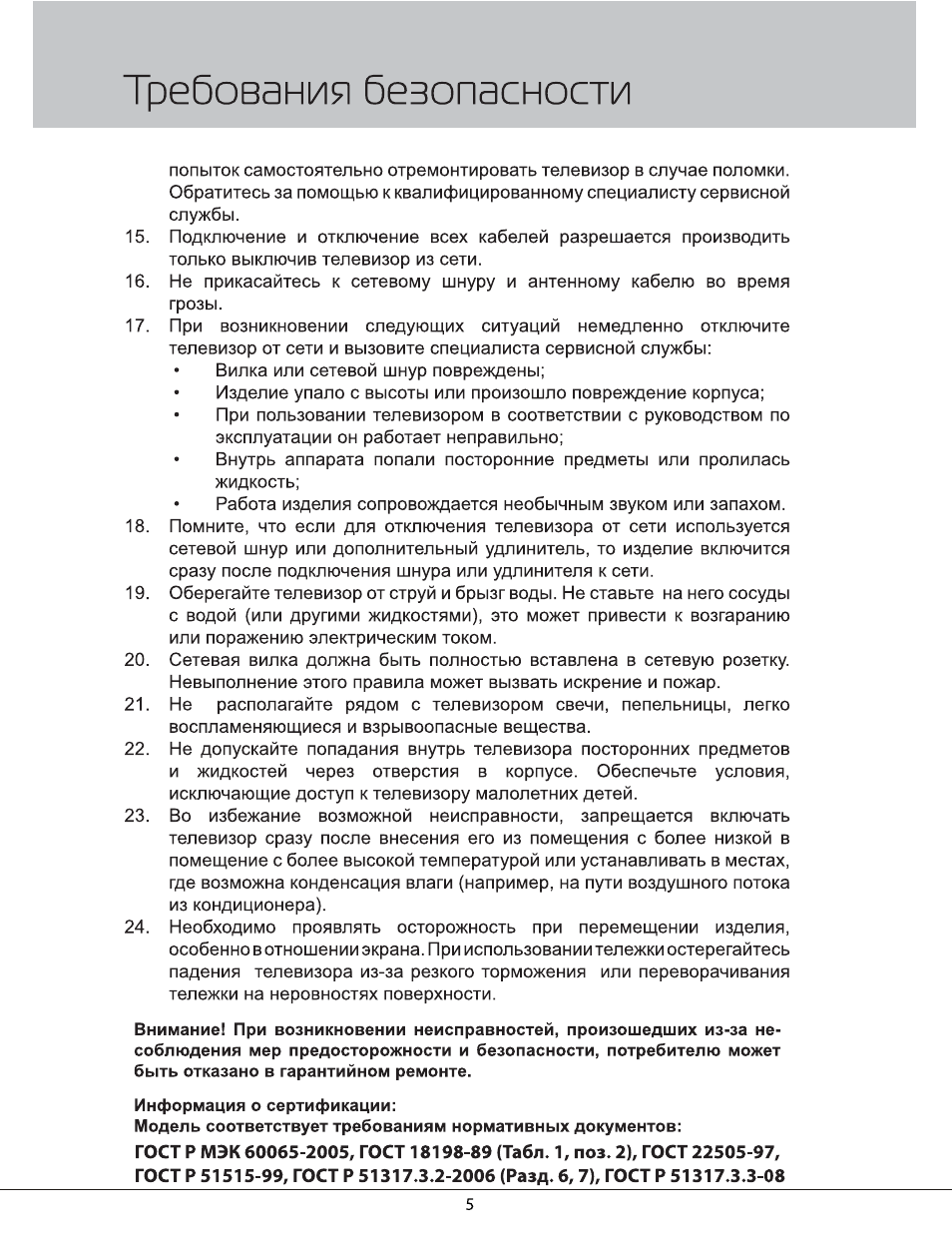

14.

Внутри изделия имеются опасные для жизни напряжения и нет деталей,

которые могут быть заменены пользователями. Не предпринимайте

попыток самостоятельно отремонтировать телевизор в случае поломки.

Обратитесь за помощью к квалифицированному специалисту сервисной

службы.

15.

Подключение и отключение всех кабелей разрешается производить

только выключив телевизор из сети.

16.

Не прикасайтесь к сетевому шнуру и антенному кабелю во время

грозы.

17.

При возникновении следующих ситуаций немедленно отключите

телевизор от сети и вызовите специалиста сервисной службы:

*

Вилка или сетевой шнур повреждены;

*

Изделие упало с высоты или произошло повреждение корпуса;

*

При пользовании телевизором в соответствии с руководством по

эксплуатации он работает неправильно;

*

Внутрь аппарата попали посторонние предметы или пролилась

жидкость;

*

Работа изделия сопровождается необычным звуком или запахом.

18.

Помните, что если для отключения телевизора от сети используется

сетевой шнур или дополнительный удлинитель, то изделие включится
сразу после подключения шнура или удлинителя к сети.

19. Оберегайте телевизор от струй и брызг воды. Не ставьте на него сосуды

с водой (или другими жидкостями), это может привести к возгаранию

или поражению электрическим током.

20.

Сетевая вилка должна быть полностью вставлена в сетевую розетку.

Невыполнение этого правила может вызвать искрение и пожар.

21.

Не располагайте рядом с телевизором свечи, пепельницы, легко

воспламеняющиеся и взрывоопасные вещества.

22.

Не допускайте попадания внутрь телевизора посторонних предметов

и жидкостей через отверстия в корпусе. Обеспечьте условия,
исключающие доступ к телевизору малолетних детей.

23.

Во избежание возможной неисправности, запрещается включать

телевизор сразу после внесения его из помещения с более низкой в

помещение с более высокой температурой или устанавливать в местах,
где возможна конденсация влаги (например, на пути воздушного потока
из кондиционера).

24.

Необходимо проявлять осторожность при перемещении изделия,

особенновотношенииэкрана. При использовании тележки остерегайтесь

падения телевизора из-за резкого торможения или переворачивания

тележки на неровностях поверхности.

Внимание! При возникновении неисправностей, произошедших из-за не­
соблюдения мер предосторожности и безопасности, потребителю может
быть отказано в гарантийном ремонте.

Информация о сертификации:
Модель соответствует требованиям нормативных документов:

ГОСТ Р МЭК 60065-2005, ГОСТ 18198-89 (Табл. 1, поз. 2), ГОСТ 22505-97,
ГОСТ Р 51515-99, ГОСТ Р 51317.3.2-2006 (Разд. 6,7), ГОСТ Р 51317.3.3-08

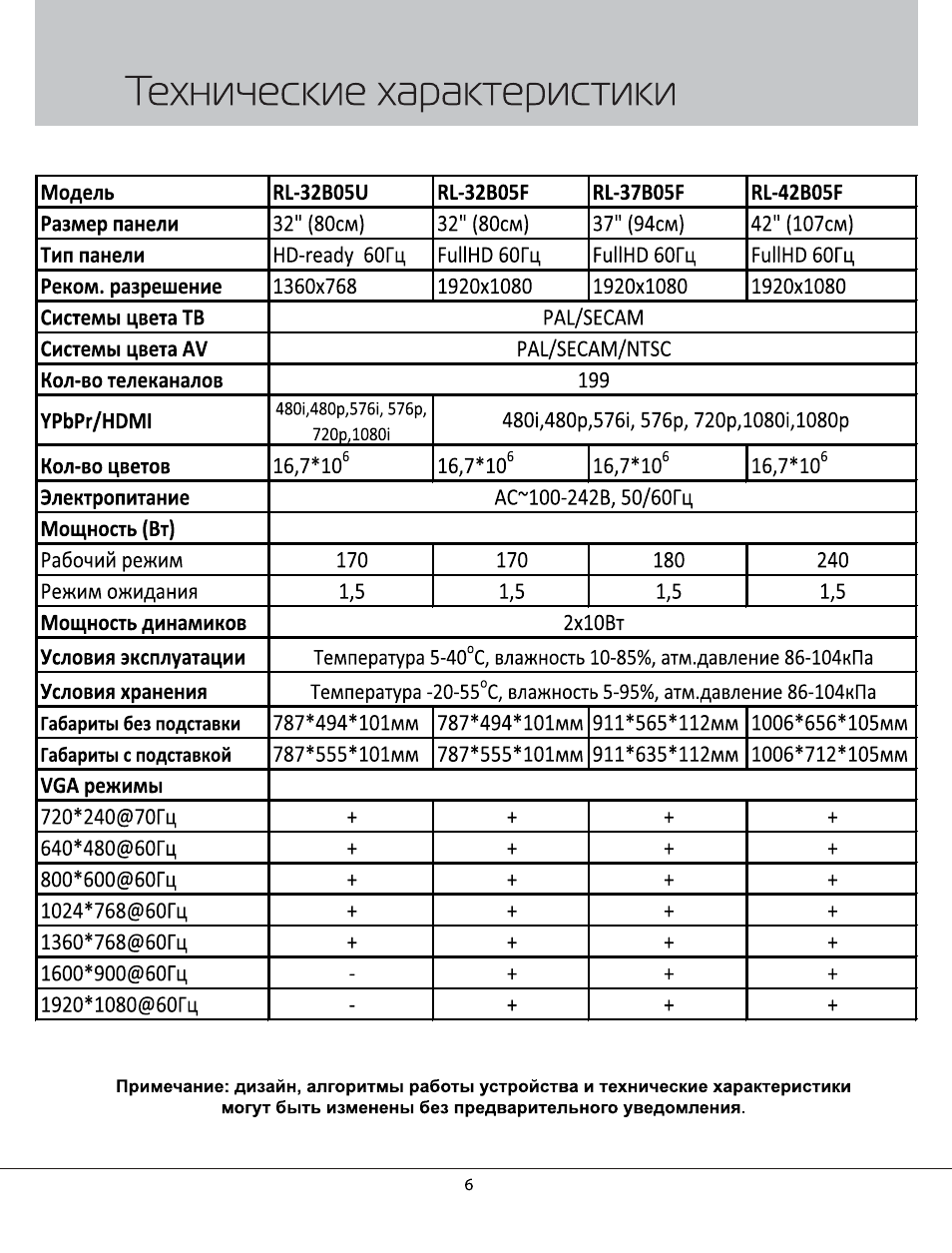

Технические характеристики

Модель

RL-32B05U

RL-32B05F

RL-37B05F

RL-42B05F

Размер панели

32"(80см)

32"(80см)

37"(94см)

42"(107см)

Тип панели

HD-ready 60Гц

FullHD 60Гц

FullHD 60Гц

FullHD 60Гц

Реком. разрешение

1360x768

1920x1080

1920x1080

1920x1080

Системы цвета ТВ

PAL/SECAM

Системы цвета AV

PAL/SECAM/NTSC

Кол-во телеканалов

199

YPbPr/HDMI

480i,480p,576i, 576р,

720p,1080i

480i,480p,576i, 576р, 720p,1080i,1080p

Кол-во цветов

16,7*10®

16,7*10®

16,7*10®

16,7*10®

Электропитание

АС~100-242В, 50/бОГц

Мощность (Вт)

Рабочий режим

170

170

180

240

Режим ожидания

1,5

1,5

1,5

1,5

Мощность динамиков

2х10Вт

Условия эксплуатации

Температура 5-40°С, влажность 10-85% , атм.давление 86-104кПа

Условия хранения

Температура -20-55°С, влажность 5-95% , атм.давление 86-104кПа

Габариты без подставки

787*494*101

мм

787*494*101мм

911*565*112мм

1006*656*105мм

Габариты с подставкой

787*555*101мм

787*555*101мм

911*635*112мм

1006*712*105мм

VGA режимы

720*240@ 70Гц

+

+

+

+

640*480@ 60Гц

+

+

+

+

800*б00@ 60Гц

+

+

+

+

1024*768@ 60Гц

+

+

+

+

1360*768@ 60Гц

+

+

+

+

1600*900@ 60Гц

-

+

+

+

1920*1080@60Гц

-

+

+

+

Примечание: дизайн, алгоритмы работы устройства и технические характеристики

могут быть изменены без предварительного уведомления.

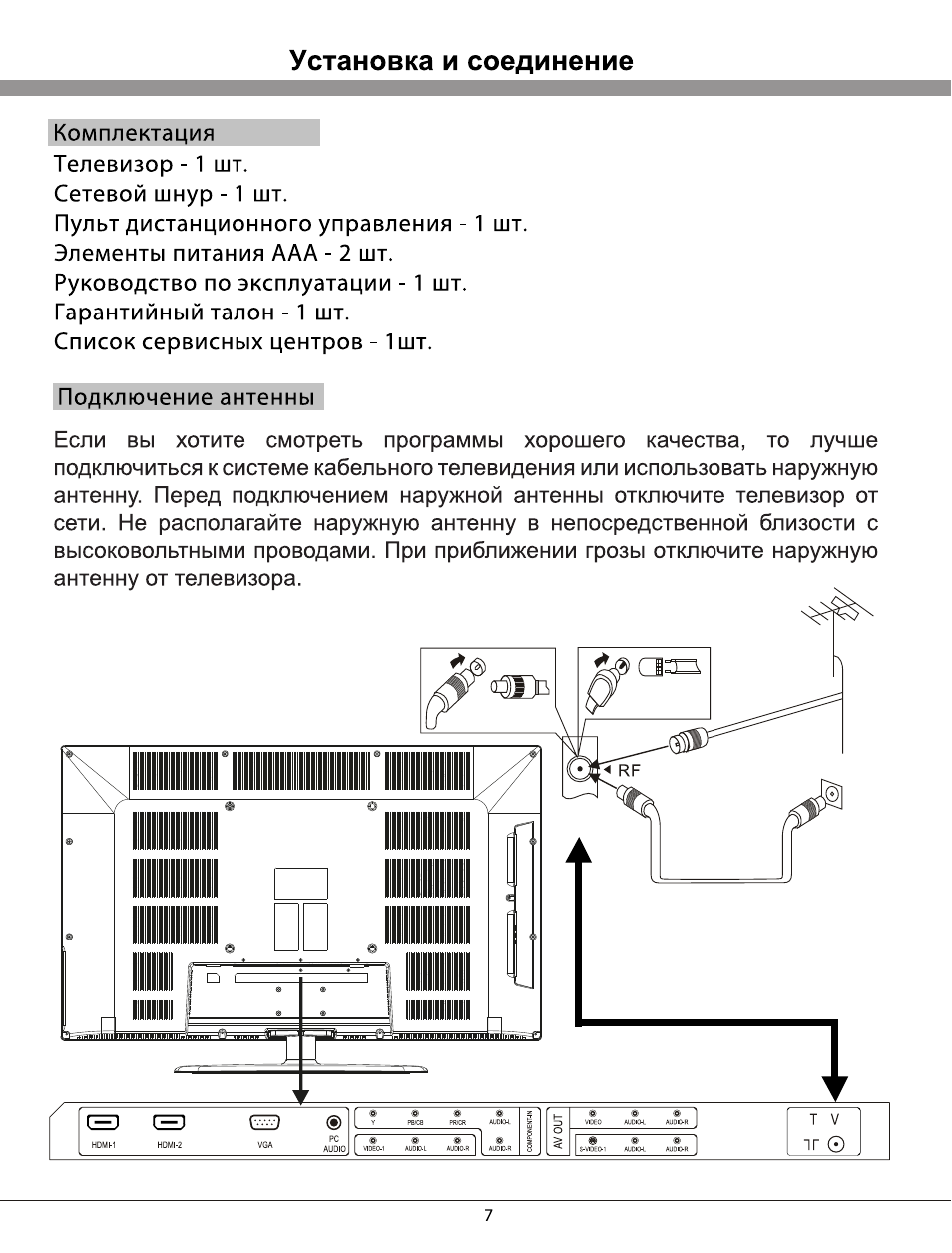

Установка и соединение

Комплектация

Телевизор -1 шт.

Сетевой шнур -1 шт.

Пульт дистанционного управления -1 шт.

Элементы питания ААА - 2 шт.

Руководство по эксплуатации -1 шт.

Гарантийный талон -1 шт.

Список сервисных центров -1 шт.

Подключение антенны

Если

вы

хотите

смотреть

программы

хорошего

качества,

то

лучше

подключиться к системе кабельного телевидения или использовать наружную

антенну. Перед подключением наружной антенны отключите телевизор от
сети. Не располагайте наружную антенну в непосредственной близости с

высоковольтными проводами. При приближении грозы отключите наружную

антенну от телевизора.

/

с=з

с=]

Ш )

®

ГТ“

®

PBICB

®

PR/CR

®

AUDIO-L

б

1-

®

VIDEO

®

AUDIO-L

®

]

AUDIOfi

J

Т V

HDMI-1

HDMI-2

VGA

PC

AUDIO

г @

1

VIDE0-1

@

AUDI04.

® 1

AUDI(>R

@

AUDIO-R

i

т

8-VIDECH

@

AUDIO-L

@

]

AUDIOfi

J

1Г ©

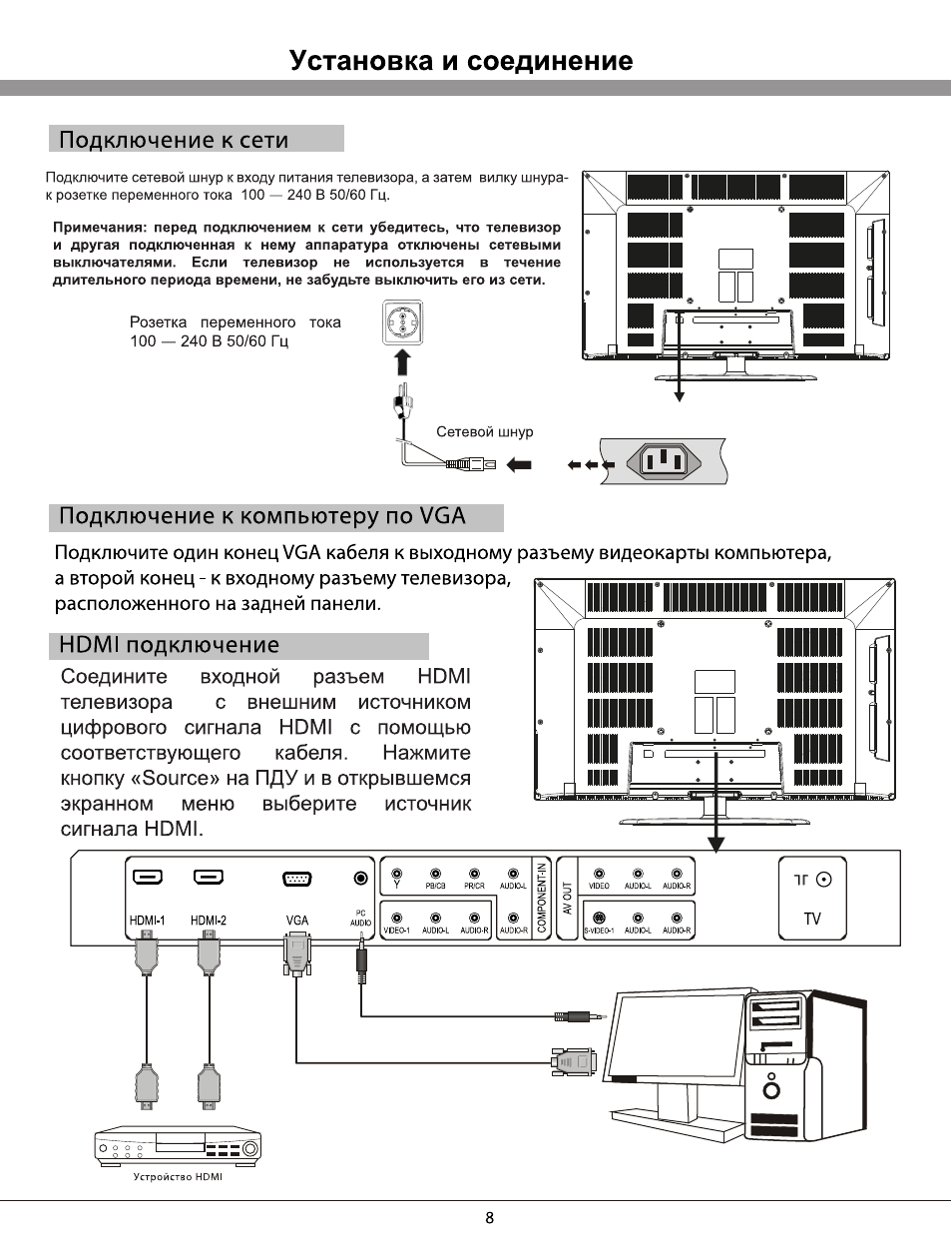

Установка и соединение

Подключение к сети

Подключите сетевой шнур к входу питания телевизора, а затем вилку шнура-
к розетке переменного тока 100 — 240 В 50/60 Гц.

Примечания: перед подключением к сети убедитесь, что телевизор
и другая подключенная к нему аппаратура отключены сетевыми
выключателями. Если телевизор не используется в течение

длительного периода времени, не забудьте выключить его из сети.

Розетка переменного тока

100 — 240 В 50/60 Гц

Сетевой шнур

— Ь ш )]ии[|

Подключение к компьютеру по VGA

Подключите один конец VGA кабеля к выходному разъему видеокарты компьютера,

а второй конец - к входному разъему телевизора,

расположенного на задней панели.

HDMI подключение

Соедините

входной

разъем

HOMI

телевизора

с

внешним

источником

цифрового сигнала HOMI с помощью

соответствующего

кабеля.

Нажмите

кнопку «Source» на ПДУ и в открывшемся

экранном

меню

выберите

источник

сигнала HDMI.

f

—^

f

>

f >

@ @ @

@

I-!-

@ @ @

1Г

Y

РВ/СВ PWCR

AUDI0-L Z

ш

\—

э

VIDEO AUDIO-L AUDIO-R

@ @ ®

@

о

о.
S

8

к

® @ @

TV

к_______________________

к___

■

к____________ é

Устройство HOMI

Установка и соединение

Подключение к AVI разъемам

Соедините аудио и видео выходы источника сигнала

с соответствующими входами AV1 телевизора.

Нажмите кнопку «SOURCE» на ПДУ и в открывшемся

экранном меню выберите источник сигнала AV1.

Установка и соединение

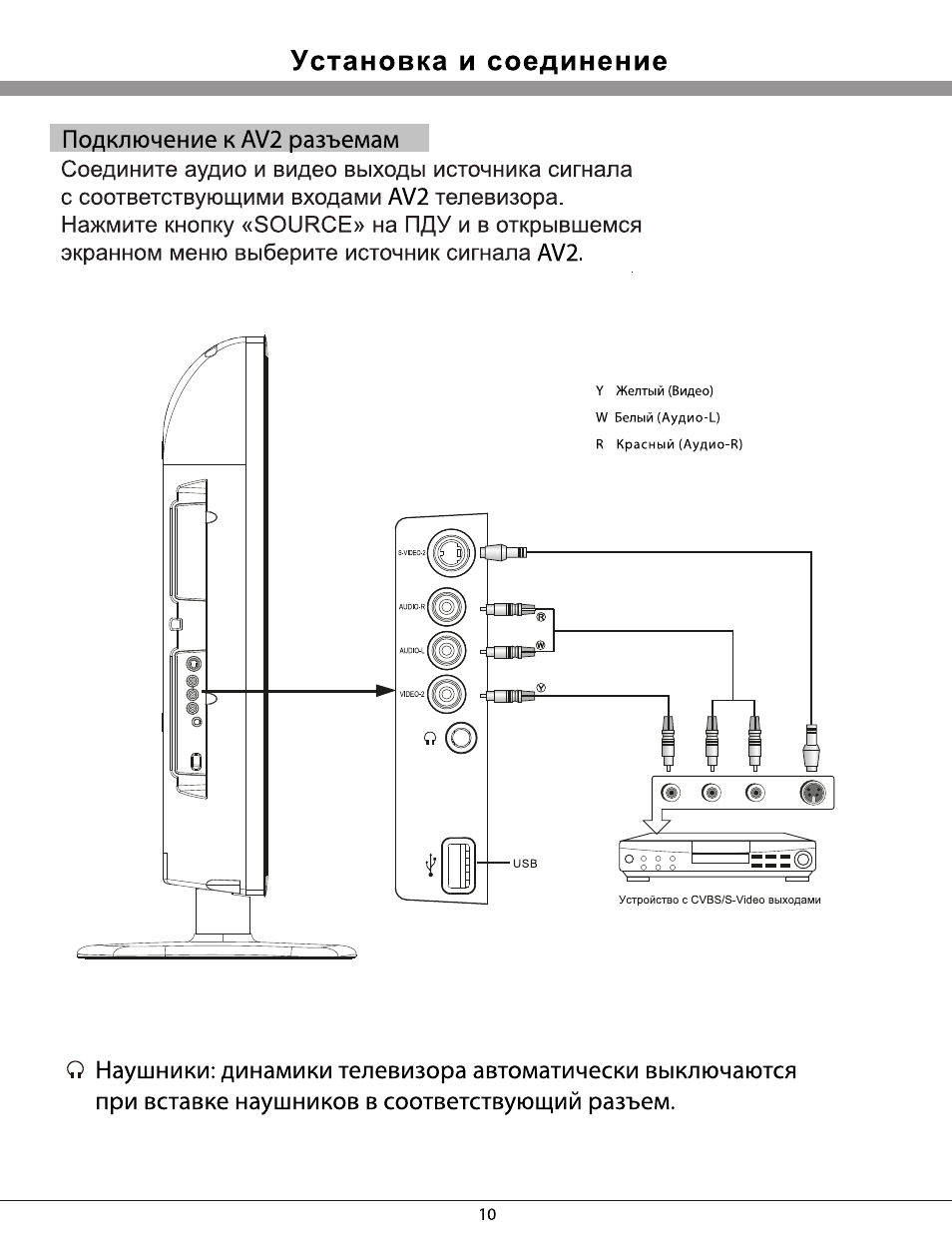

Подключение к AV2 разъемам

Соедините аудио и видео выходы источника сигнала
с соответствующими входами AV2 телевизора.

Нажмите кнопку «SOURCE» на ПДУ и в открывшемся

экранном меню выберите источник сигнала AV2.

О Наушники: динамики телевизора автоматически выключаются

при вставке наушников в соответствующий разъем.

10
