Instruction manual and user guide for
Rolsen RL-24A09105F

I §

“

%

1“

о

со

л т

£ 3

1 §

ё I

I = §!

§

1‘2 =
= 1®!

1 В» {3

||||

а о. о 5

м ш са. г

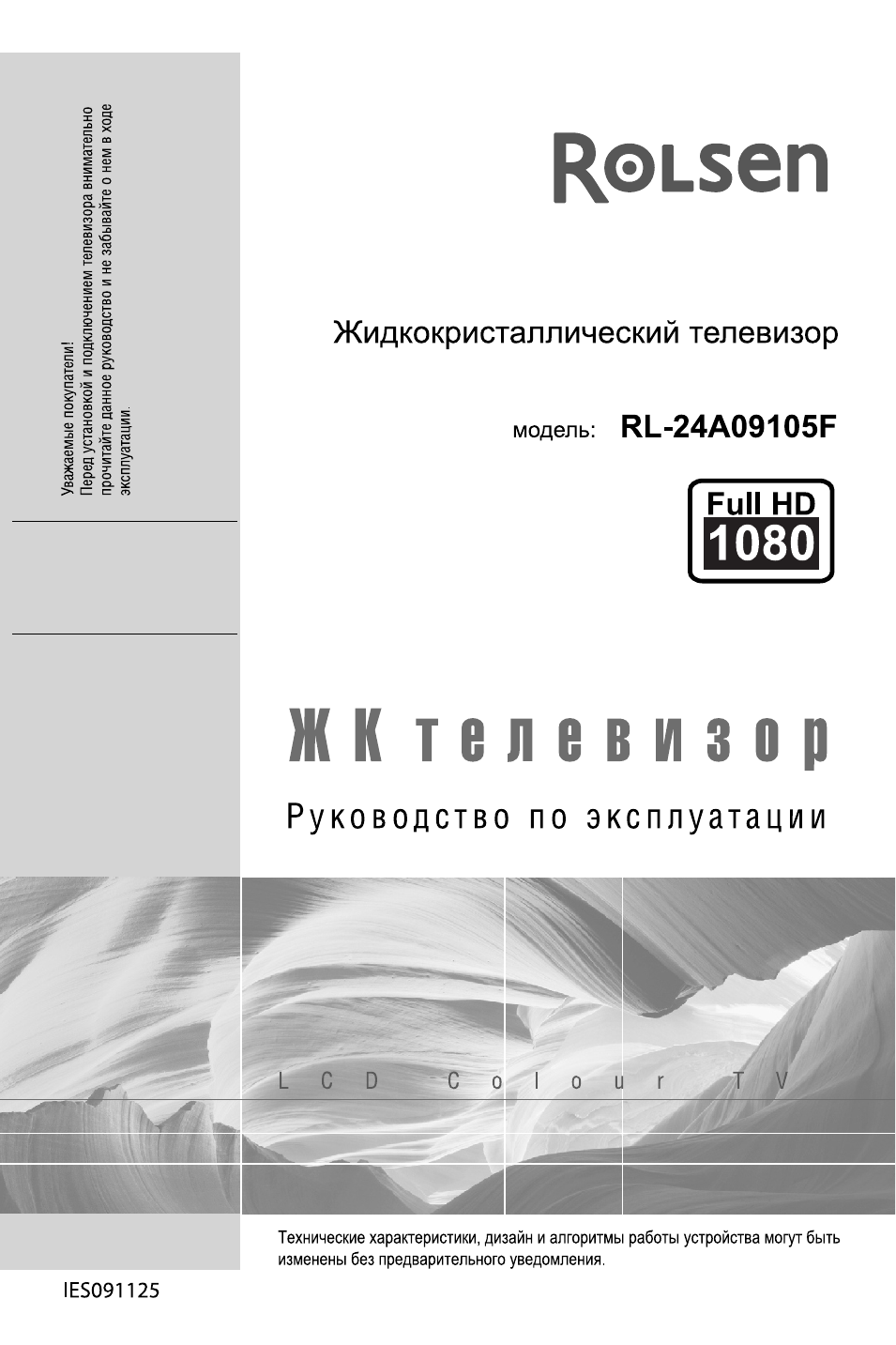

RoLsen

Жидкокристаллический телевизор

модель:

RL-24A09105F

Ж К т е л е в и з о р

Р у к о в о д с т в о п о э к с п л у а т а ц и и

Технические характеристики, дизайн

и

алгоритмы работы устройства могут бьп'ь

изменены без предзарительното уведомления.

1Е$091125

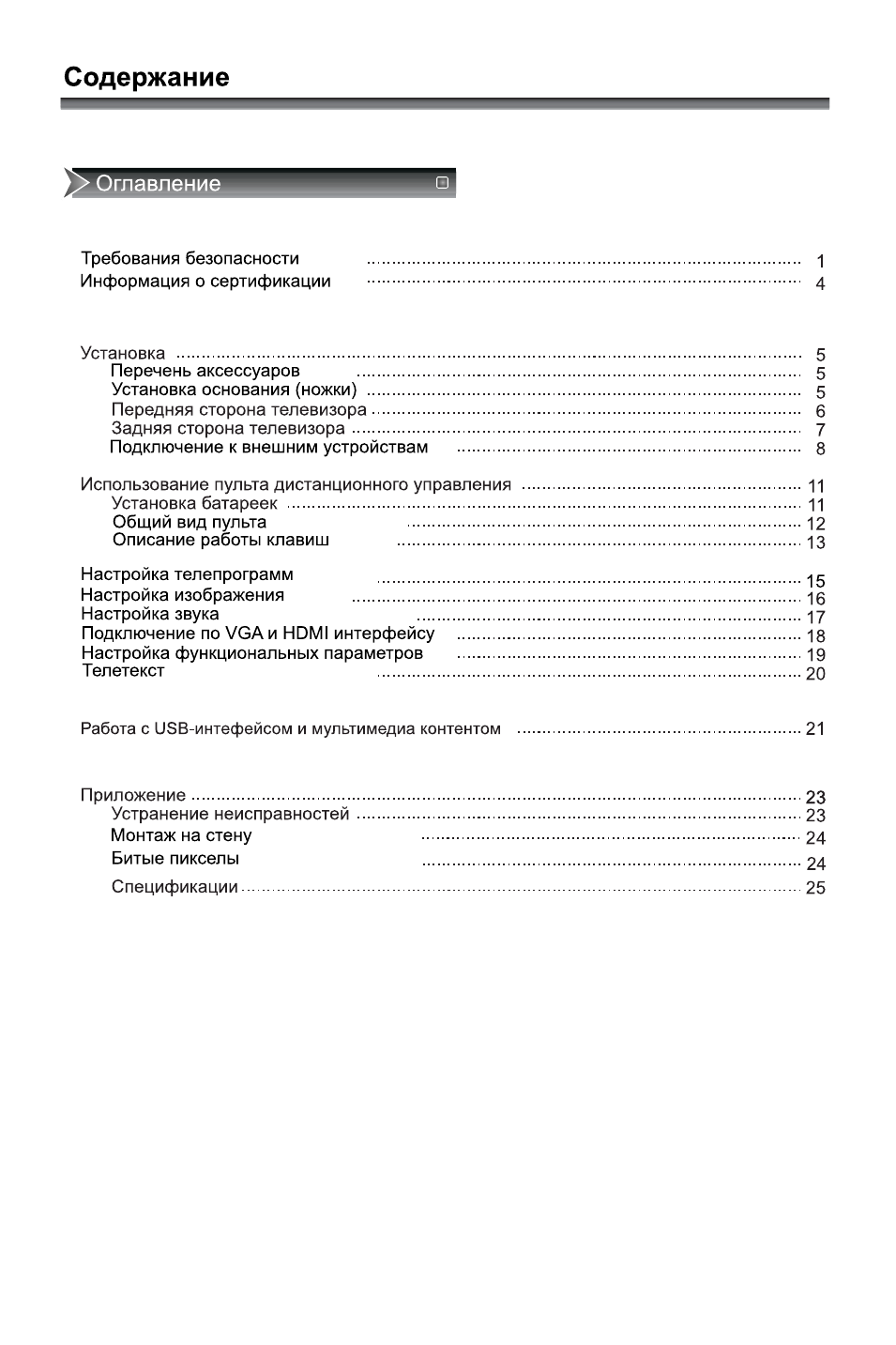

Содержание

Оглавление

Требования безопасности

1

Информация о сертификации ............................................................................................

4

Установка .........................................................................................................................

5

Перечень аксессуаров ..................................................................................................

5

Установка основания (ножки) ........................................................................................

5

Передняя сторона телевизора....................................................................................... 6

Задняя сторона телевизора........................................................................................... 7

Подключение к внешним устройствам ........................................................................... 8

Использование пульта дистанционного управления ............................................................ 11

Установка батареек.....................................................................................................

11

Общий вид пульта

12

Олисание работы клавиш

13

Настройка телелрограмм

15

Настройка изображения

13

Настройка звука

17

Подключение ло VGA и HOMI интерфейсу .......................................................................... 18
Настройка функциональных параметров ............................................................................

19

Телетекст

20

Работа с USB-интефейсом и мультимедиа контентом .......................................................... 21

Приложение.................................................................................................................... 23

Устранение неисправностей.........................................................................................23

Монтаж на стену

24

Битые пикселы

24

Спецификации...........................................................................................................25

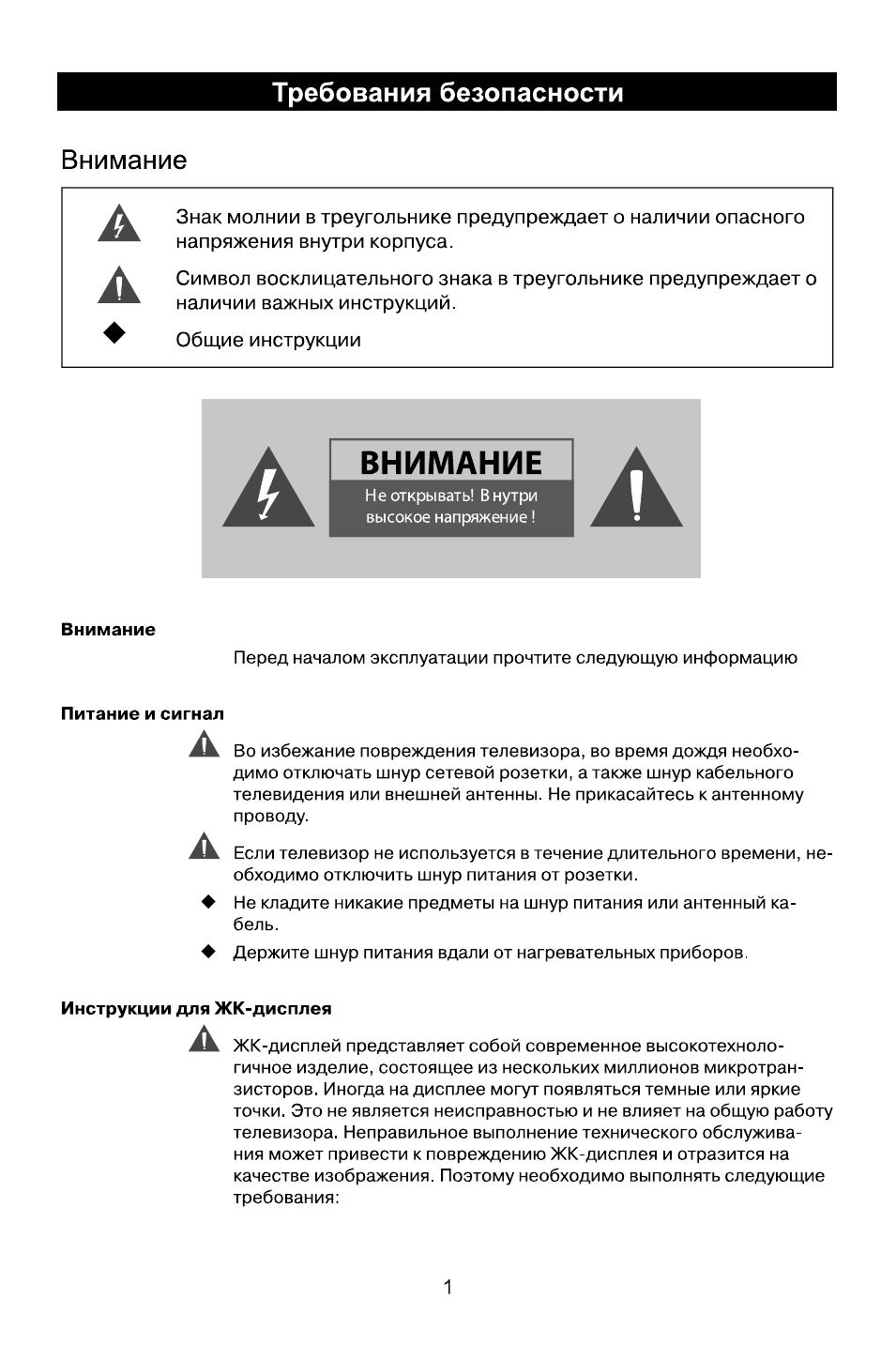

Требования безопасности

Внимание

А

Знак молнии в треугольнике предупреждает о наличии опасного

напряжения внутри корпуса.

Символ восклицательного знака в треугольнике предупреждает о

наличии важных инструкций.

Общие инструкции

А

ВНИМАНИЕ

Не открывать! Внутри

высокое напряжение I

А

Внимание

Перед началом эксплуатации прочтите следующую информацию

Питание и сигнал

Во избежание повреждения телевизора, во время дождя необхо­

димо отключать шнур сетевой розетки, а также шнур кабельного

телевидения или внешней антенны. Не прикасайтесь к антенному

проводу.

Если телевизор не используется в течение длительного времени, не­

обходимо отключить шнур питания от розетки.

Не кладите никакие предметы на шнур питания или антенный ка­

бель.

Держите шнур питания вдали от нагревательных приборов.

Инструкции для ЖК-дисплея

ЖК-дисплей представляет собой современное высокотехноло­

гичное изделие, состоящее из нескольких миллионов микротран­

зисторов. Иногда на дисплее могут появляться темные или яркие

точки. Это не является неисправностью и не влияет на общую работу
телевизора. Неправильное выполнение технического обслужива­

ния может привести к повреждению ЖК-дисплея и отразится на
качестве изображения. Поэтому необходимо выполнять следующие

требования:

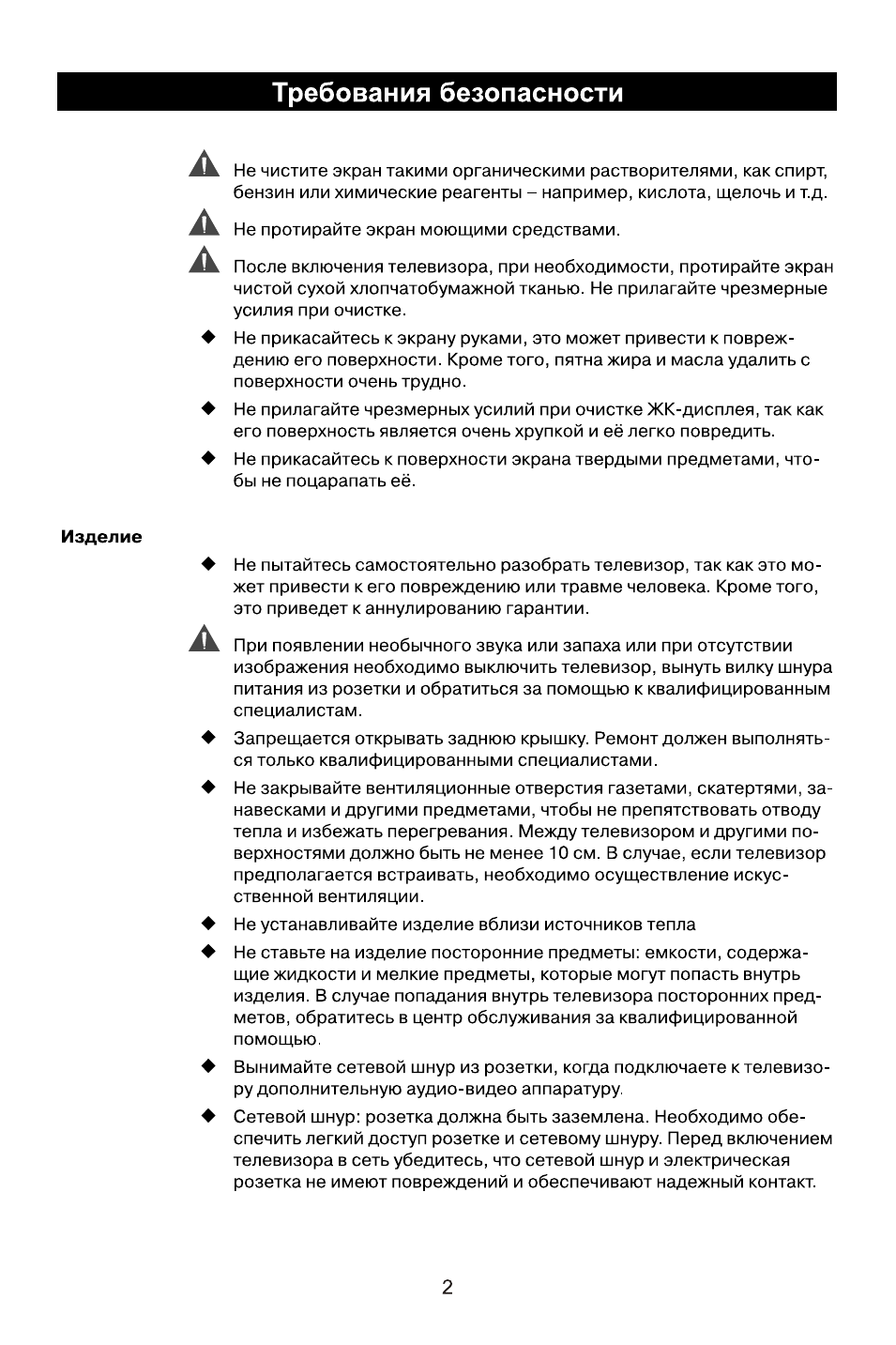

Требования безопасности

А
А

♦

♦

Не чистите экран такими органическими растворителями, как спирт,

бензин или химические реагенты - например, кислота, щелочь и т.д.

Не протирайте экран моющими средствами.

После включения телевизора, при необходимости, протирайте экран

чистой сухой хлопчатобумажной тканью. Не прилагайте чрезмерные

усилия при очистке.

Не прикасайтесь к экрану руками, это может привести к повреж­

дению его поверхности. Кроме того, пятна жира и масла удалить с

поверхности очень трудно.

Не прилагайте чрезмерных усилий при очистке ЖК-дисплея, так как

его поверхность является очень хрупкой и её легко повредить.

Не прикасайтесь к поверхности экрана твердыми предметами, что­

бы не поцарапать её.

Изделие

♦

♦

Не пытайтесь самостоятельно разобрать телевизор, так как это мо­

жет привести к его повреждению или травме человека. Кроме того,

это приведет к аннулированию гарантии.

При появлении необычного звука или запаха или при отсутствии
изображения необходимо выключить телевизор, вынуть вилку шнура
питания из розетки и обратиться за помощью к квалифицированным

специалистам.

Запрещается открывать заднюю крышку. Ремонт должен выполнять­
ся только квалифицированными специалистами.

Не закрывайте вентиляционные отверстия газетами, скатертями, за­
навесками и другими предметами, чтобы не препятствовать отводу

тепла и избежать перегревания. Между телевизором и другими по­

верхностями должно быть не менее 10 см. В случае, если телевизор
предполагается встраивать, необходимо осуществление искус­

ственной вентиляции.

Не устанавливайте изделие вблизи источников тепла

Не ставьте на изделие посторонние предметы: емкости, содержа­
щие жидкости и мелкие предметы, которые могут попасть внутрь
изделия. В случае попадания внутрь телевизора посторонних пред­
метов, обратитесь в центр обслуживания за квалифицированной
помощью.

Вынимайте сетевой шнур из розетки, когда подключаете к телевизо­
ру дополнительную аудио-видео аппаратуру.

Сетевой шнур: розетка должна быть заземлена. Необходимо обе­
спечить легкий доступ розетке и сетевому шнуру. Перед включением

телевизора в сеть убедитесь, что сетевой шнур и электрическая

розетка не имеют повреждений и обеспечивают надежный контакт.

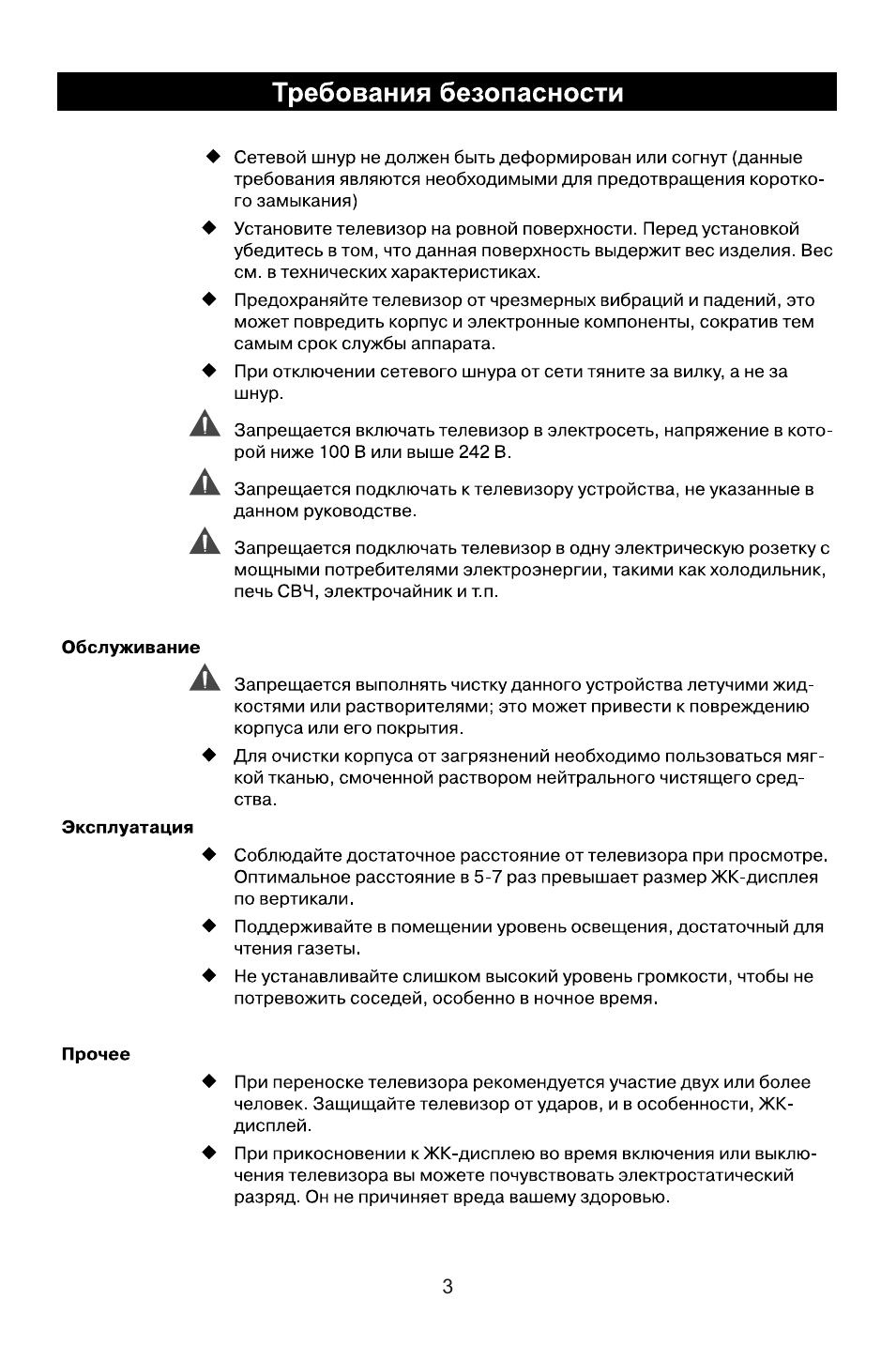

Требования безопасности

♦

А

А

А

Сетевой шнур не должен быть деформирован или согнут (данные

требования являются необходимыми для предотвращения коротко­

го замыкания)

Установите телевизор на ровной поверхности. Перед установкой
убедитесь в том, что данная поверхность выдержит вес изделия. Вес

см. в технических характеристиках.

Предохраняйте телевизор от чрезмерных вибраций и падений, это

может повредить корпус и электронные компоненты, сократив тем

самым срок службы аппарата.

При отключении сетевого шнура от сети тяните за вилку, а не за

шнур.

Запрещается включать телевизор в электросеть, напряжение в кото­

рой ниже 100 В или выще 242 В.

Запрещается подключать к телевизору устройства, не указанные в

данном руководстве.

Запрещается подключать телевизор в одну электрическую розетку с

мощными потребителями электроэнергии, такими как холодильник,
печь СВЧ, электрочайник и т.п.

Обслуживание

А

Эксплуатация

Запрещается выполнять чистку данного устройства летучими жид­

костями или растворителями; это может привести к повреждению
корпуса или его покрытия.

Для очистки корпуса от загрязнений необходимо пользоваться мяг­

кой тканью, смоченной раствором нейтрального чистящего сред­

ства.

Соблюдайте достаточное расстояние от телевизора при просмотре.
Оптимальное расстояние в 5-7 раз превышает размер ЖК-дисплея

по вертикали.

Поддерживайте в помещении уровень освещения, достаточный для

чтения газеты.

Не устанавливайте слищком высокий уровень громкости, чтобы не

потревожить соседей, особенно в ночное время.

Прочее

При переноске телевизора рекомендуется участие двух или более

человек. Защищайте телевизор от ударов, и в особенности, ЖК-

дисплей.

При прикосновении к ЖК-дисплею во время включения или выклю­

чения телевизора вы можете почувствовать электростатический
разряд. Он не причиняет вреда ващему здоровью.

3

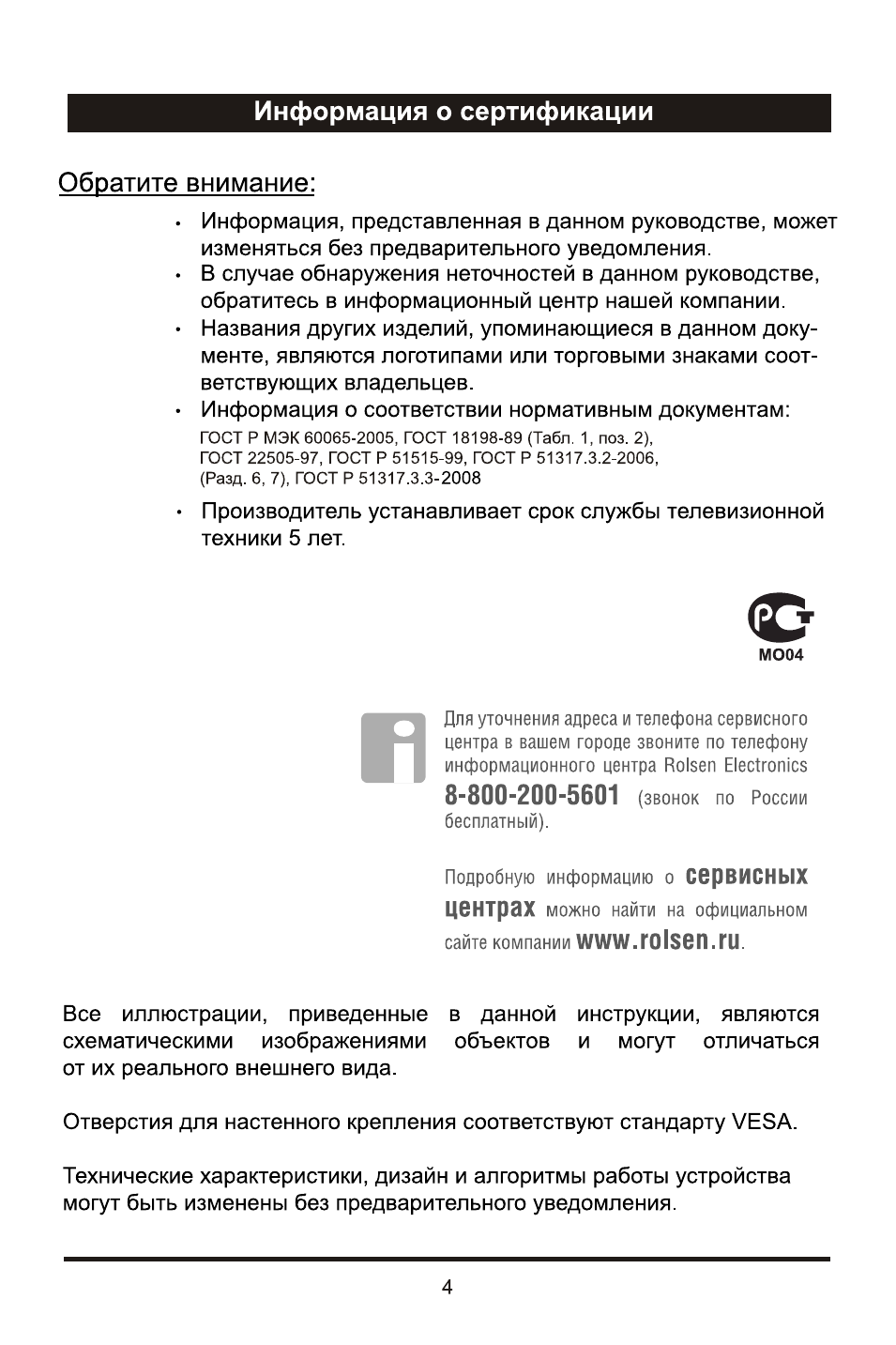

Информация о сертификации

Обратите внимание:

Информация, представленная в данном руководстве, может

изменяться без предварительного уведомления.
В случае обнаружения неточностей в данном руководстве,

обратитесь в информационный центр нашей компании.

Названия других изделий, упоминающиеся в данном доку­
менте, являются логотипами или торговыми знаками соот­
ветствующих владельцев.
Информация о соответствии нормативным документам:

гост Р МЭК 60065-2005, ГОСТ 18198-89 (Табл. 1, поз. 2),
гост 22505-97, ГОСТ Р 51515-99, ГОСТ Р 51317.3.2-2006,

(Разд. 6, 7), гост Р 51317.3.3-2008

Производитель устанавливает срок службы телевизионной

техники 5 лет.

С*

МО04

Для уточнения адреса и телефона сервисного

центра в вашем городе звоните по телефону
информационного центра Rolsen Electronics

8

-

800

-

200-5601

(звонок

по

России

бесплатный).

Подробную информацию о

СбрВИСНЫХ

центрах

можно найти на официальном

сайте компании

www.rolsen.ru.

Все иллюстрации, приведенные в данной инструкции, являются

схематическими

изображениями

объектов

и

могут

отличаться

от их реального внешнего вида.

Отверстия для настенного крепления соответствуют стандарту VESA.

Технические характеристики, дизайн и алгоритмы работы устройства

могут быть изменены без предварительного уведомления.

Установка

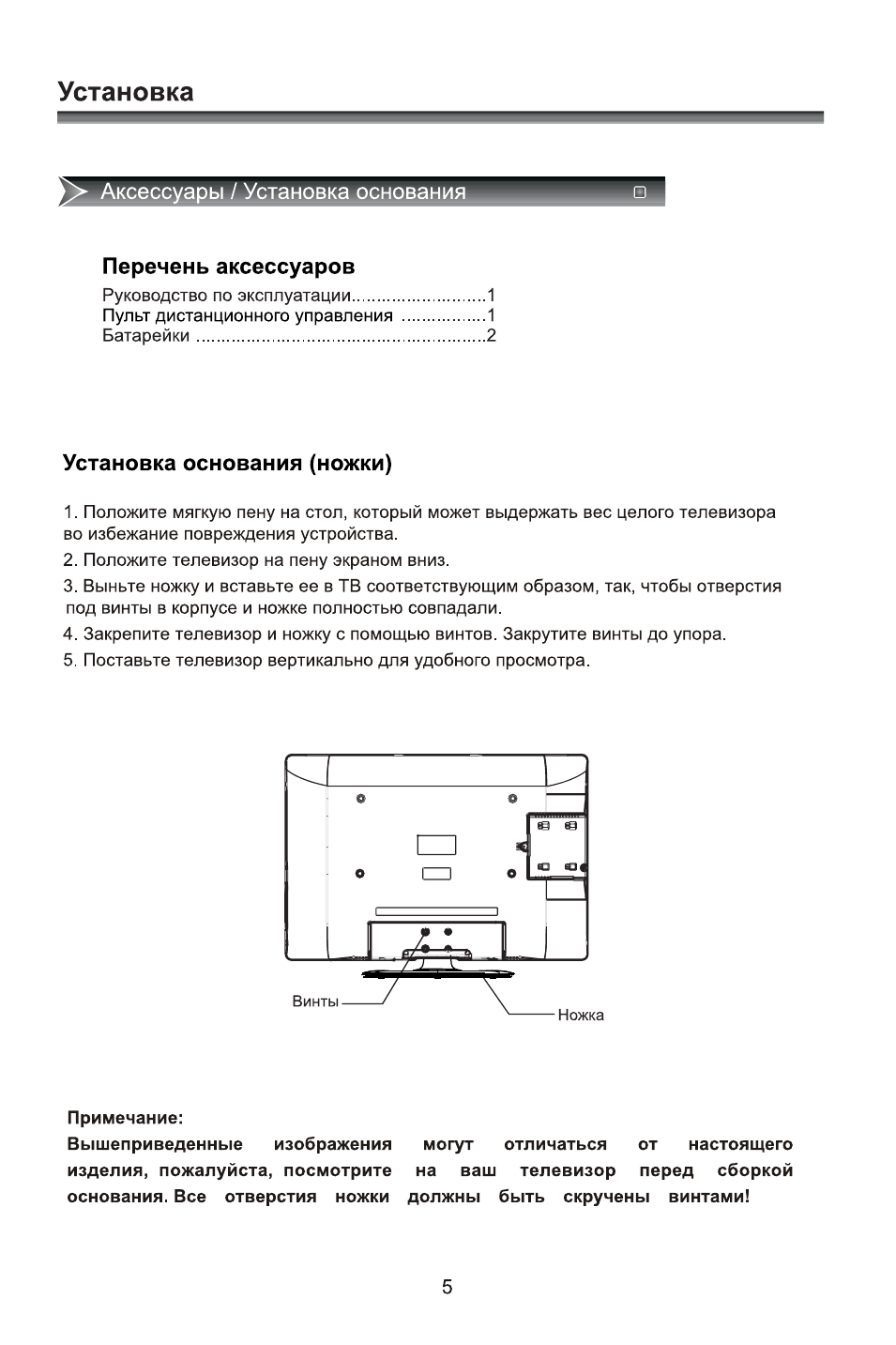

Аксессуары / Установка основания

Перечень аксессуаров

Руководство по эксплуатации............................1
Пульт дистанционного управления ................... 1
Батарейки....................................................... 2

Установка основания (ножки)

1. Положите мягкую пену на стол, который может выдержать вес целого телевизора

во избежание повреждения устройства.

2. Положите телевизор на пену экраном вниз.

3. Выньте ножку и вставьте ее в ТВ соответствующим образом, так, чтобы отверстия

под винты в корпусе и ножке полностью совпадали.

4. Закрепите телевизор и ножку с помощью винтов. Закрутите винты до упора.

5. Поставьте телевизор вертикально для удобного просмотра.

Примечание:

Вышеприведенные

изображения

могут

отличаться

от

настоящего

изделия,

пожалуйста,

посмотрите

на

ваш

телевизор

перед

сборкой

основания. Все отверстия ножки должны быть скручены винтами!

Установка

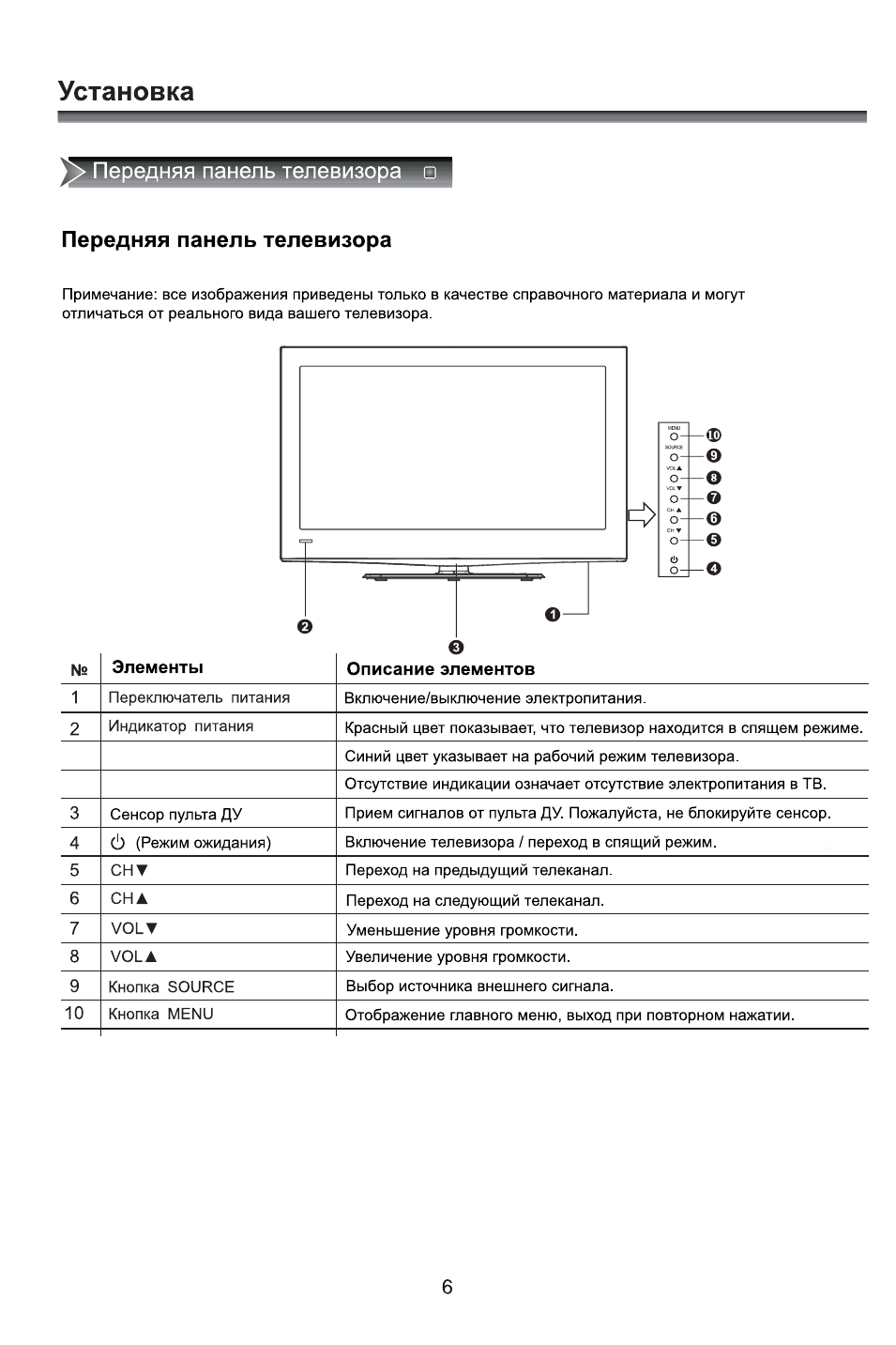

Передняя панель телевизора □

Передняя панель телевизора

Примечание: все изображения приведены только в качестве справочного материала и могут

отличаться от реального вида вашего телевизора.

№

Элементы

Описание элементов

1

Переключатель питания

Вкпючение/выключение электропитания.

2

Индикатор питания

Красный цвет показывает, что телевизор находится в спящем режиме.

Синий цвет указывает на рабочий режим телевизора.

Отсутствие индикации означает отсутствие электропитания в ТВ.

3

Сенсор пульта ДУ

Прием сигналов от пульта ДУ. Пожалуйста, не блокируйте сенсор.

4

Ò (Режим ожидания)

Включение телевизора / переход в спящий режим.

5

СНТ

Переход на предыдущий телеканал.

6

СНА

Переход на следующий телеканал.

7

VOLT

Уменьшение уровня громкости.

8

VOLA

Увеличение уровня громкости.

9

Кнопка SOURCE

Выбор источника внешнего сигнала.

10

Кнопка MENU

Отображение главного меню, выход при повторном нажатии.

Установка

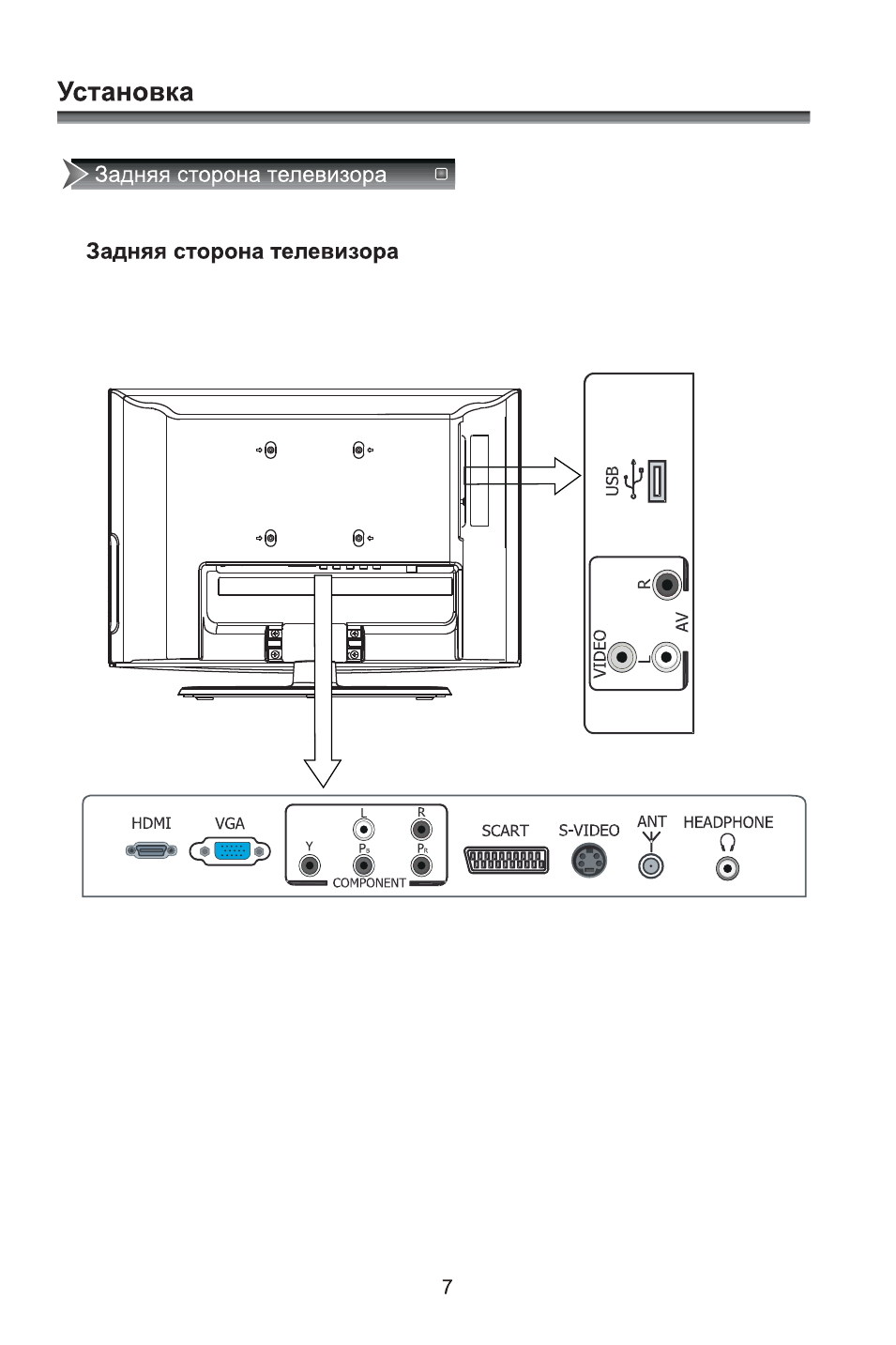

Задняя сторона телевизора □

Задняя сторона телевизора

Установка

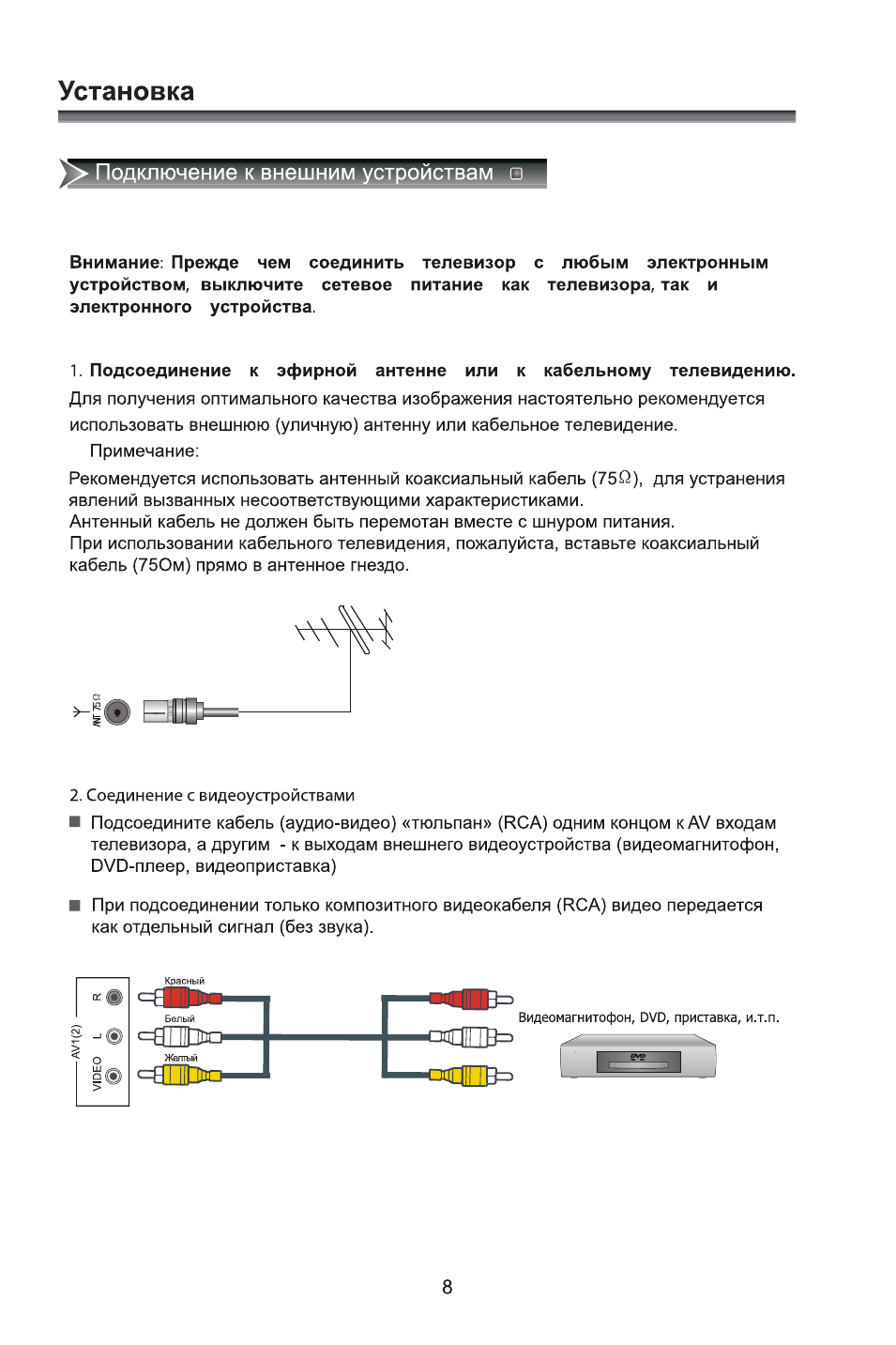

Подключение к внешним устройствам

Внимание: Прежде чем соединить телевизор с любым электронным

устройством, выключите сетевое питание как телевизора, так и

электронного устройства.

1. Подсоединение к эфирной антенне или к кабельному телевидению.

Для получения олтимального качества изображения настоятельно рекомендуется

использовать внешнюю (уличную) антенну или кабельное телевидение.

Примечание:

Рекомендуется ислользовать антенный коаксиальный кабель (750), для устранения

явлений вызванных несоответствующими характеристиками.

Антенный кабель не должен быть перемотан вместе с шнуром питания.

При использовании кабельного телевидения, пожалуйста, вставьте коаксиальный

кабель (750м) прямо в антенное гнездо.

2. Соединение с видеоустройствами

■ Подсоедините кабель (аудио-видео) «тюльпан» (RCA) одним концом

k

AV входам

телевизора, а другим - к выходам внешнего видеоустройства (видеомагнитофон,

DVD-плеер, видеоприставка)

■ При подсоединении только композитного видеокабеля (RCA) видео передается

как отдельный сигнал (без звука).

Видеомагнитофон, DVD, приставка, и.т.п.
