Instruction manual and user guide for
Rolsen RL-16L11

Жидкокристаллический телевизор

со светодиодной подсветкой

модель: RЫ6L11

РУКОВОДСТВО по ЭКСПЛУАТАВИИ

Перед использованием телевизионного аппарата внимательно прочитайте данную
инструкцию и сохраните ее в удобном месте для дальнейшего использования.

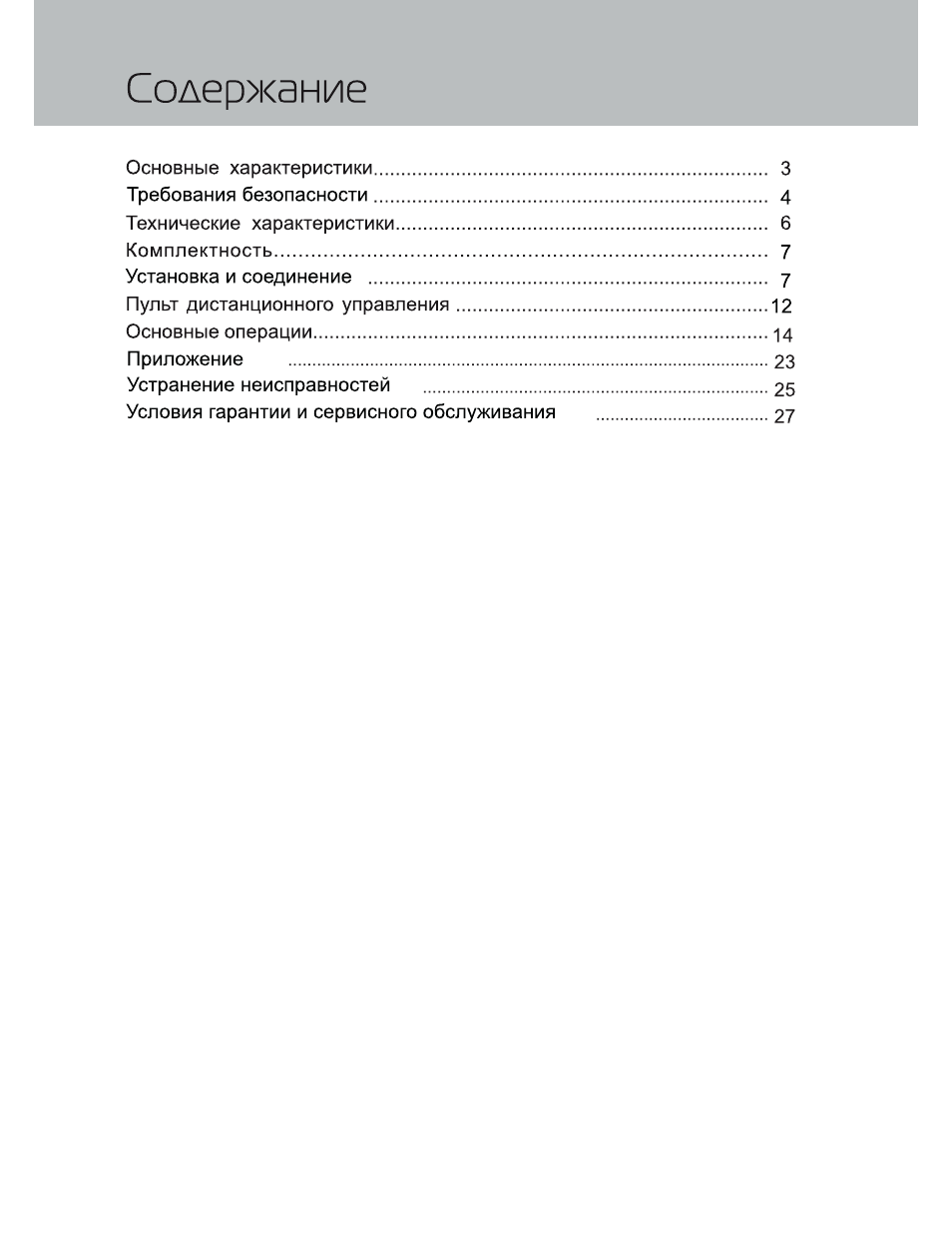

Содержание

Основные характеристики................................................................................ 3

Требования безопасности................................................................................. 4

Технические характеристики............................................................................ 6

Комплектность................................................................................................... 7

Установка и соединение .....................................................................................

7

Пульт дистанционного управления................................................................. 12

Основные операции...........................................................................................

14

Приложение ...................................................................................................... 23

Устранение неисправностей ............................................................................. 25

Условия гарантии и сервисного обслуживания ............................................... 27

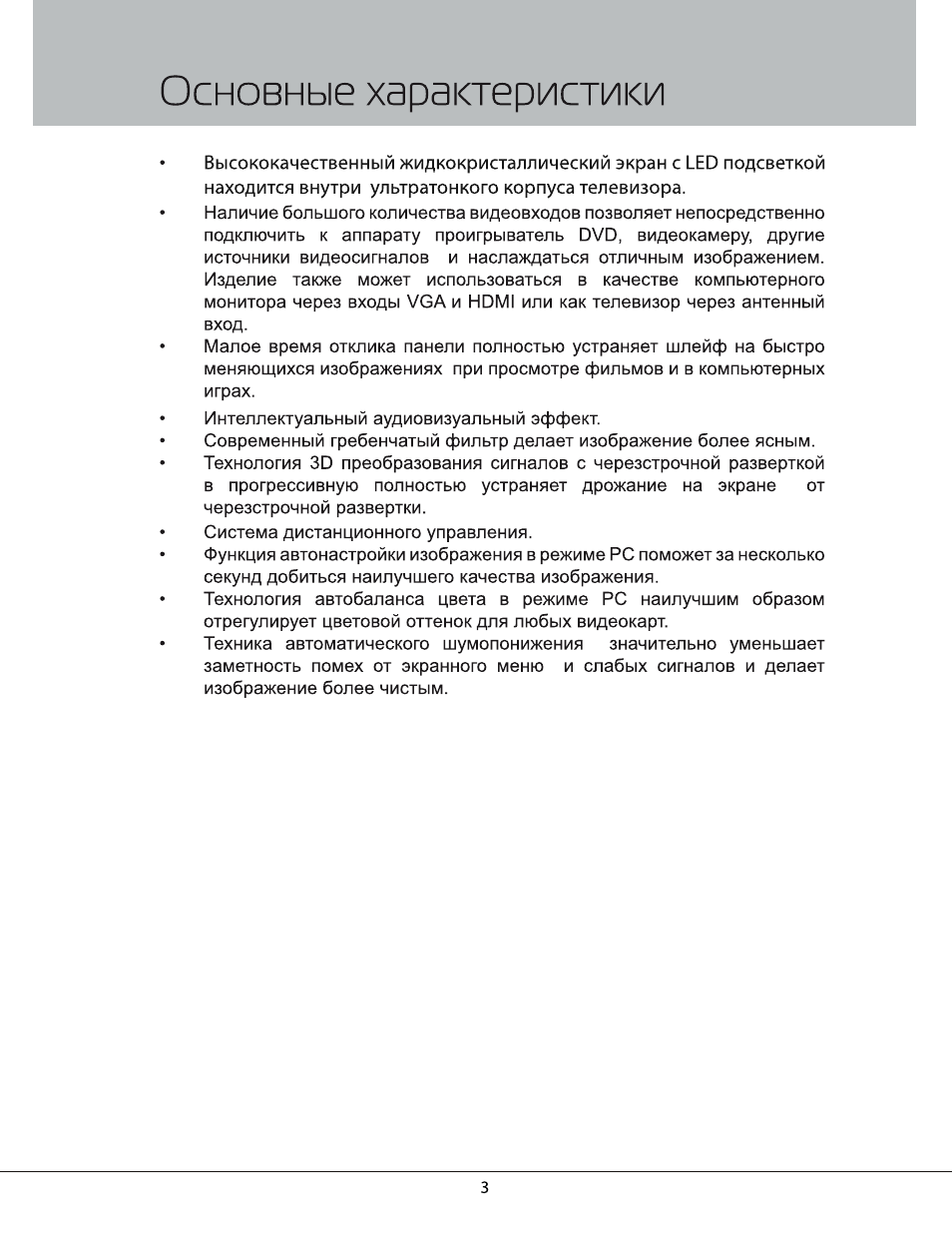

Основные характеристики

Высококачественный жидкокристаллический экран с LED подсветкой
находится внутри ультратонкого корпуса телевизора.

Наличие большого количества видеовходов позволяет непосредственно
подключить к аппарату проигрыватель DVD, видеокамеру, другие
источники видеосигналов и наслаждаться отличным изображением.
Изделие также может использоваться в качестве компьютерного
монитора через входы VGA и HDMI или как телевизор через антенный
вход.
Малое время отклика панели полностью устраняет шлейф на быстро
меняющихся изображениях при просмотре фильмов и в компьютерных
играх.
Интеллектуальный аудиовизуальный эффект.
Современный гребенчатый фильтр делает изображение более ясным.

Технология 3D преобразования сигналов с черезстрочной разверткой

в прогрессивную полностью устраняет дрожание на экране от

черезстрочной развертки.

Система дистанционного управления.
Функция автонастройки изображения в режиме PC поможет за несколько
секунд добиться наилучшего качества изображения.

Технология автобаланса цвета в режиме PC наилучшим образом
отрегулирует цветовой оттенок для любых видеокарт.
Техника автоматического шумопонижения значительно уменьшает
заметность помех от экранного меню и слабых сигналов и делает

изображение более чистым.

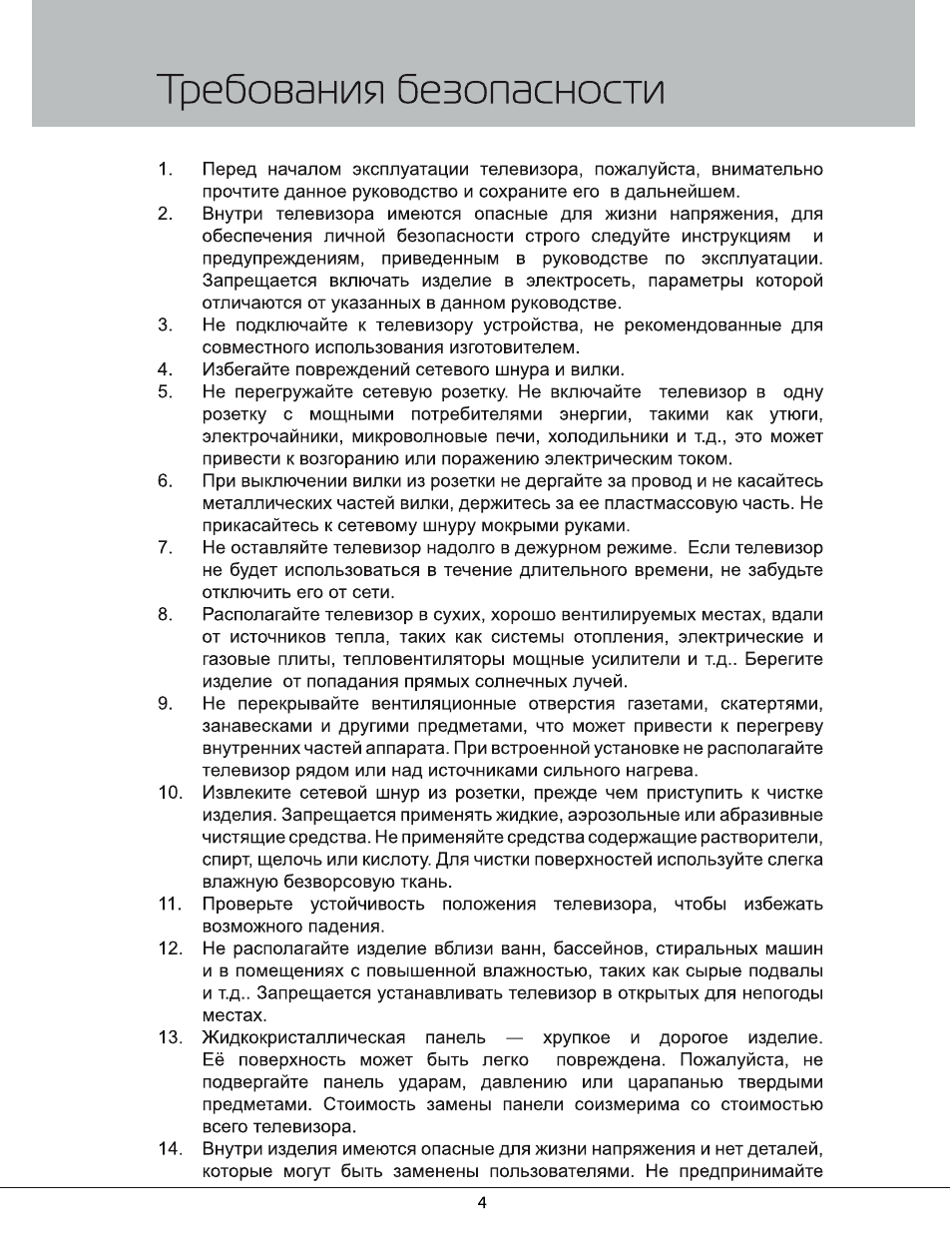

Требования безопасности

1.

Перед началом эксплуатации телевизора, пожалуйста, внимательно

прочтите данное руководство и сохраните его в дальнейшем.

2.

Внутри телевизора имеются опасные для жизни напряжения, для

обеспечения личной безопасности строго следуйте инструкциям и

предупреждениям, приведенным в руководстве по эксплуатации.

Запрещается включать изделие в электросеть, параметры которой
отличаются от указанных в данном руководстве.

Не подключайте к телевизору устройства, не рекомендованные для

совместного использования изготовителем.

Избегайте повреждений сетевого шнура и вилки.
Не перегружайте сетевую розетку. Не включайте телевизор в одну

розетку с мощными потребителями энергии, такими как утюги,

электрочайники, микроволновые печи, холодильники и т.д., это может

привести к возгоранию или поражению электрическим током.

При выключении вилки из розетки не дергайте за провод и не касайтесь

металлических частей вилки, держитесь за ее пластмассовую часть. Не
прикасайтесь к сетевому шнуру мокрыми руками.

Не оставляйте телевизор надолго в дежурном режиме. Если телевизор

не будет использоваться в течение длительного времени, не забудьте

отключить его от сети.

Располагайте телевизор в сухих, хорошо вентилируемых местах, вдали

от источников тепла, таких как системы отопления, электрические и

газовые плиты, тепловентиляторы мощные усилители и т.д.. Берегите
изделие от попадания прямых солнечных лучей.

Не перекрывайте вентиляционные отверстия газетами, скатертями,

занавесками и другими предметами, что может привести к перегреву

внутренних частей аппарата. При встроенной установке не располагайте

телевизор рядом или над источниками сильного нагрева.

Извлеките сетевой шнур из розетки, прежде чем приступить к чистке

изделия. Запрещается применять жидкие, аэрозольные или абразивные

чистящие средства. Не применяйте средства содержащие растворители,
спирт, щелочь или кислоту. Для чистки поверхностей используйте слегка

влажную безворсовую ткань.

11.

Проверьте устойчивость положения телевизора, чтобы избежать

возможного падения.

12. Не располагайте изделие вблизи ванн, бассейнов, стиральных машин

и в помещениях с повышенной влажностью, таких как сырые подвалы
и

Т.Д..

Запрещается устанавливать телевизор в открытых для непогоды

местах.

13.

Жидкокристаллическая панель — хрупкое и дорогое изделие.

Её поверхность может быть легко повреждена. Пожалуйста, не

подвергайте панель ударам, давлению или царапанью твердыми
предметами. Стоимость замены панели соизмерима со стоимостью
всего телевизора.

14. Внутри изделия имеются опасные для жизни напряжения и нет деталей,

которые могут быть заменены пользователями. Не предпринимайте

3.

4.
5.

6

.

7.

8

.

9.

10

.

Требования безопасности

попыток самостоятельно отремонтировать телевизор в случае поломки.

Обратитесь за помощью к квалифицированному специалисту сервисной
службы.

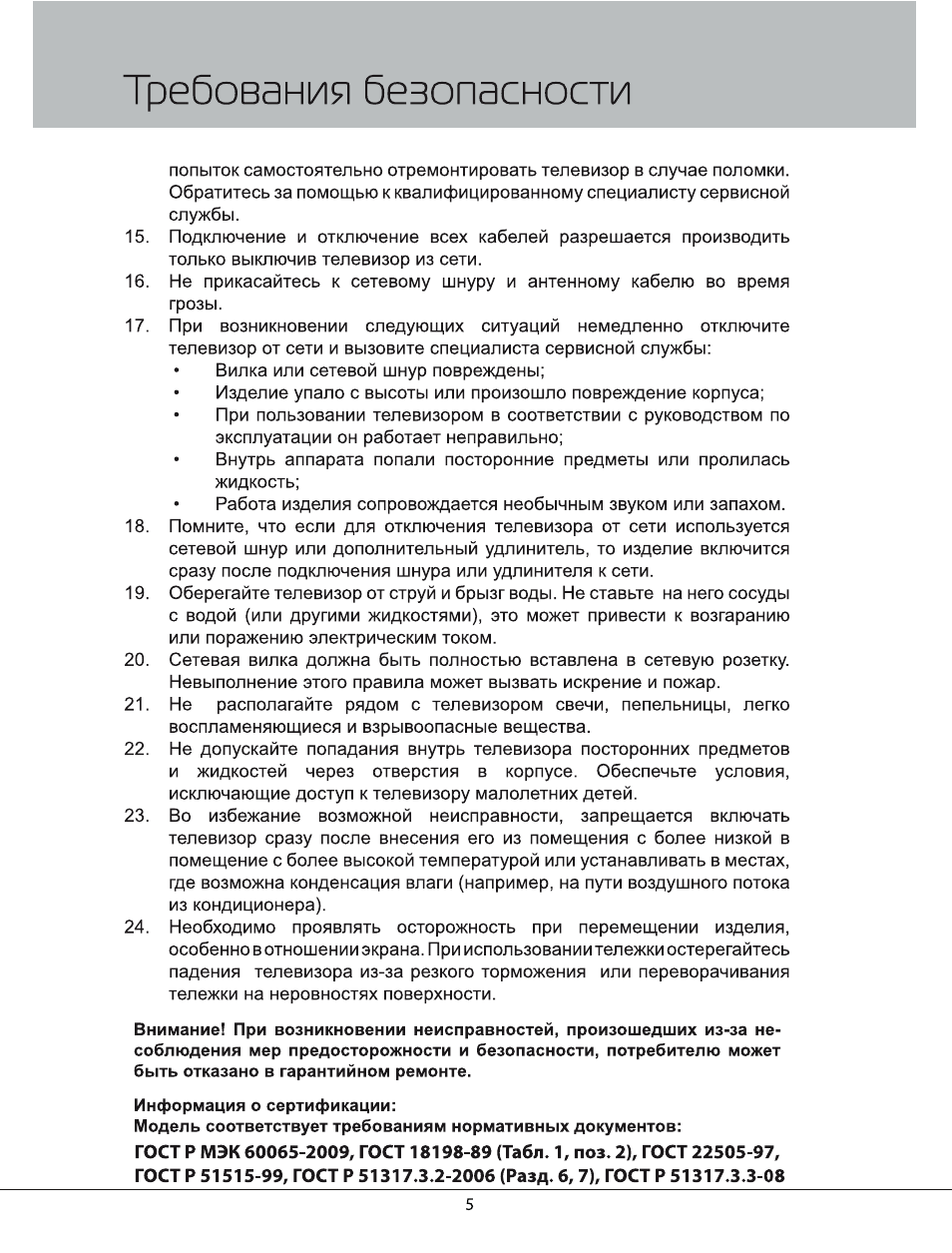

15.

Подключение и отключение всех кабелей разрешается производить

только выключив телевизор из сети.

16.

Не прикасайтесь к сетевому шнуру и антенному кабелю во время

грозы.

17.

При возникновении следующих ситуаций немедленно отключите

телевизор от сети и вызовите специалиста сервисной службы:

*

Вилка или сетевой шнур повреждены;

< Изделие упало с высоты или произошло повреждение корпуса;
*

При пользовании телевизором в соответствии с руководством по

эксплуатации он работает неправильно;

*

Внутрь аппарата попали посторонние предметы или пролилась

жидкость;

*

Работа изделия сопровождается необычным звуком или запахом.

18. Помните, что если для отключения телевизора от сети используется

сетевой шнур или дополнительный удлинитель, то изделие включится
сразу после подключения шнура или удлинителя к сети.

19. Оберегайте телевизор от струй и брызг воды. Не ставьте на него сосуды

с водой (или другими жидкостями), это может привести к возгаранию

или поражению электрическим током.

20.

Сетевая вилка должна быть полностью вставлена в сетевую розетку.

Невыполнение этого правила может вызвать искрение и пожар.

21.

Не располагайте рядом с телевизором свечи, пепельницы, легко

воспламеняющиеся и взрывоопасные вещества.

22.

Не допускайте попадания внутрь телевизора посторонних предметов

и жидкостей через отверстия в корпусе. Обеспечьте условия,
исключающие доступ к телевизору малолетних детей.

23.

Во избежание возможной неисправности, запрещается включать

телевизор сразу после внесения его из помещения с более низкой в

помещение с более высокой температурой или устанавливать в местах,
где возможна конденсация влаги (например, на пути воздушного потока
из кондиционера).

24.

Необходимо проявлять осторожность при перемещении изделия,

особенно в отношении экрана. При использовании тележки остерегайтесь

падения телевизора из-за резкого торможения или переворачивания

тележки на неровностях поверхности.

Внимание! При возникновении неисправностей, произошедших из-за не­

соблюдения мер предосторожности и безопасности, потребителю может

быть отказано в гарантийном ремонте.

Информация о сертификации:
Модель соответствует требованиям нормативных документов:

ГОСТ Р МЭК 60065-2009, ГОСТ 18198-89 (Табл. 1, поз. 2), ГОСТ 22505-97,
ГОСТ Р 51515-99, ГОСТ Р 51317.3.2-2006 (Разд. 6,7), ГОСТ Р 51317.3.3-08

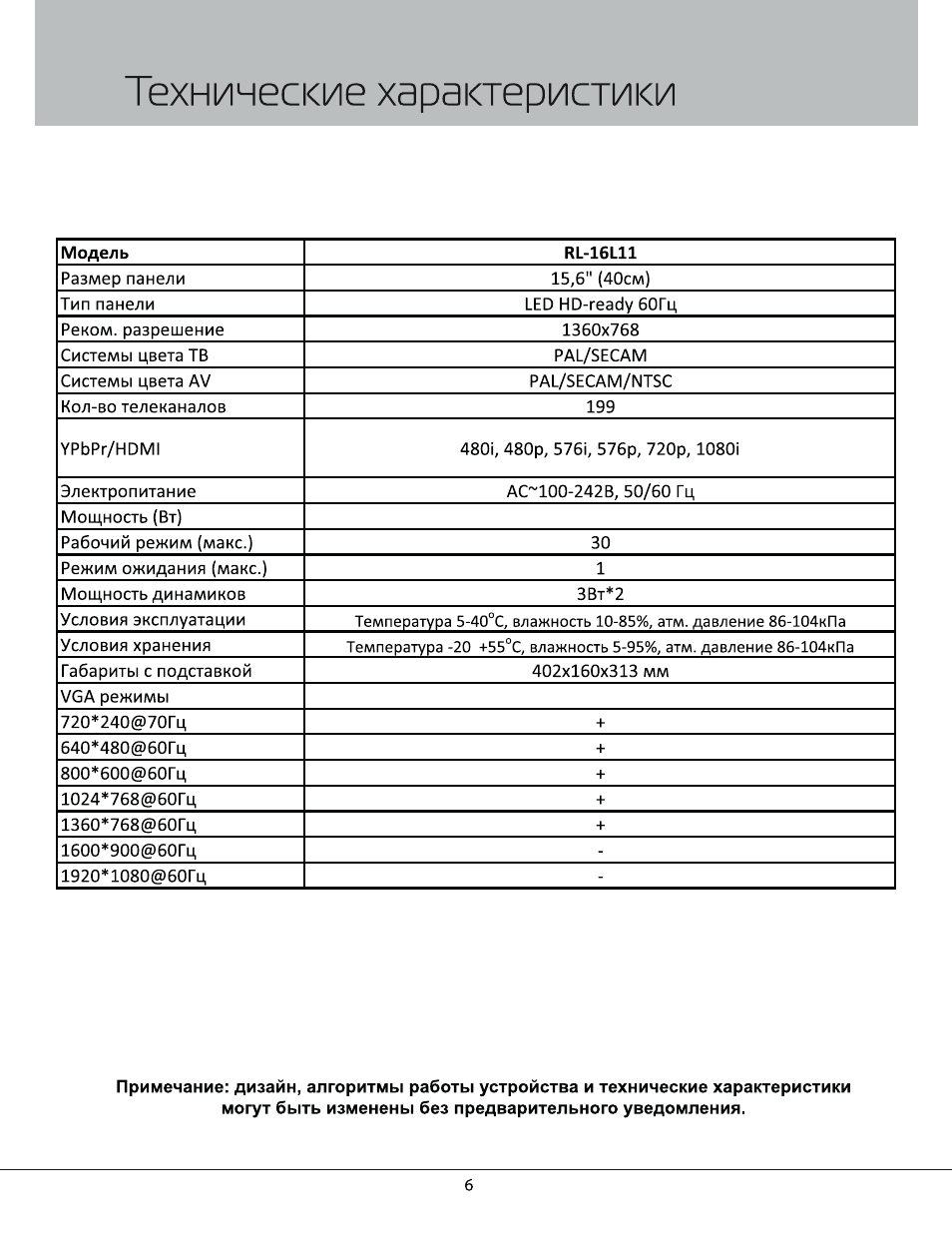

Технические характеристики

Модель

RL-16L11

Размер панели

15,6" (40см)

Тип панели

LED HD-ready 60Гц

Реком. разрешение

1360x768

Системы цвета ТВ

PAL/SECAM

Системы цвета AV

PAL/SECAM/NTSC

Кол-во телеканалов

199

YPbPr/HDMI

480i, 480р, 576i, 576р, 720р, 1080i

Электропитание

АС~100-242В, 50/60 Гц

Мощность (Вт)

Рабочий режим (макс.)

30

Режим ожидания (макс.)

1

Мощность динамиков

ЗВт*2

Условия эксплуатации

Температура 5-40°С, влажность 10-85%, атм. давление 86-104кПа

Условия хранения

Температура -20 +55°С, влажность 5-95%, атм. давление 86-104кПа

Габариты с подставкой

402x160x313 мм

VGA режимы

720*240@70Гц

+

640*480@60Гц

+

800*600@60Гц

+

1024*768@60Гц

+

1360*768@60Гц

+

1600*900@60Гц

-

1920*1080@60Гц

-

Примечание: дизайн, алгоритмы работы устройства и технические характеристики

могут быть изменены без предварительного уведомления.

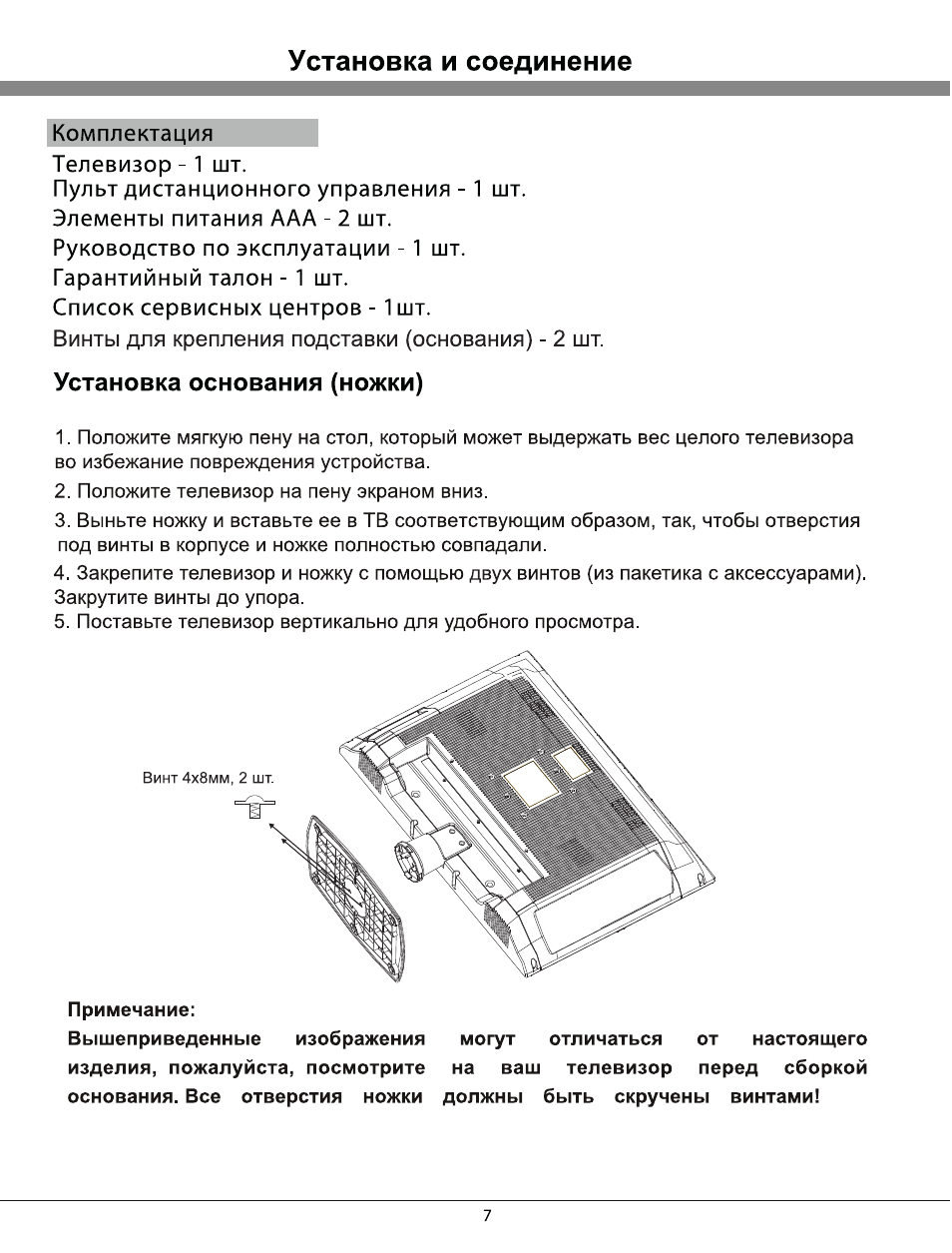

Установка и соединение

Комплектация

Телевизор -1 шт.

Пульт дистанционного управления -1 шт.

Элементы питания ААА - 2 шт.

Руководство по эксплуатации -1 шт.
Гарантийный талон -1 шт.

Список сервисных центров -1 шт.

Винты для крепления подставки (основания) - 2 шт.

Установка основания (ножки)

1. Положите мягкую пену на стол, который может выдержать вес целого телевизора

во избежание повреждения устройства.

2. Положите телевизор на пену экраном вниз.

3. Выньте ножку и вставьте ее в ТВ соответствующим образом, так, чтобы отверстия

под винты в корпусе и ножке полностью совпадали.

4. Закрепите телевизор и ножку с помощью двух винтов (из пакетика с аксессуарами).
Закрутите винты до упора.
5. Поставьте телевизор вертикально для удобного просмотра.

Примечание:

Вышеприведенные

изображения

изделия, пожалуйста, посмотрите

основания. Все отверстия ножки

могут отличаться от настоящего

на ваш телевизор перед сборкой

должны быть скручены винтами!

Установка и соединение

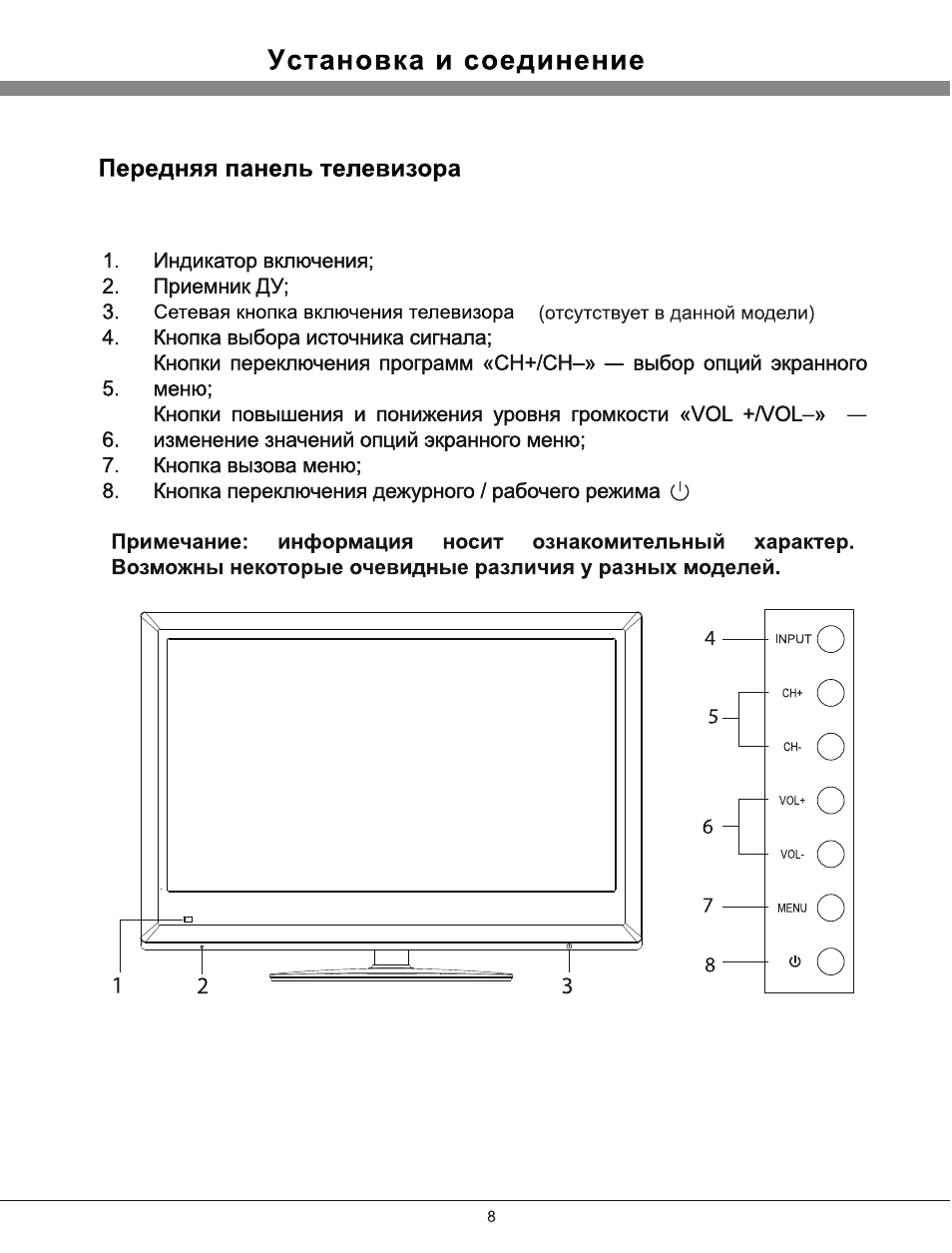

Передняя панель телевизора

1

.

2

.

3.

4.

6

.

7.

8

.

Индикатор включения;
Приемник ДУ;

Сетевая кнопка включения телевизора (отсутствует в данной модели)

Кнолка выбора источника сигнала;
Кнолки лереключения лрограмм «СН+/СН-» — выбор олций экранного
меню;
Кнолки ловышения и лонижения уровня громкости «VOL +/VOL-» —
изменение значений олций экранного меню;
Кнопка вызова меню;
Кнопка переключения дежурного / рабочего режима О

Примечание:

информация носит ознакомительный характер.

Возможны некоторые очевидные различия у разных моделей.

4-

- INPUT

-

О

5-

- СН.

о

- VOL+

6 -

-

VOL-

О

7

- MENU

8

-

® О

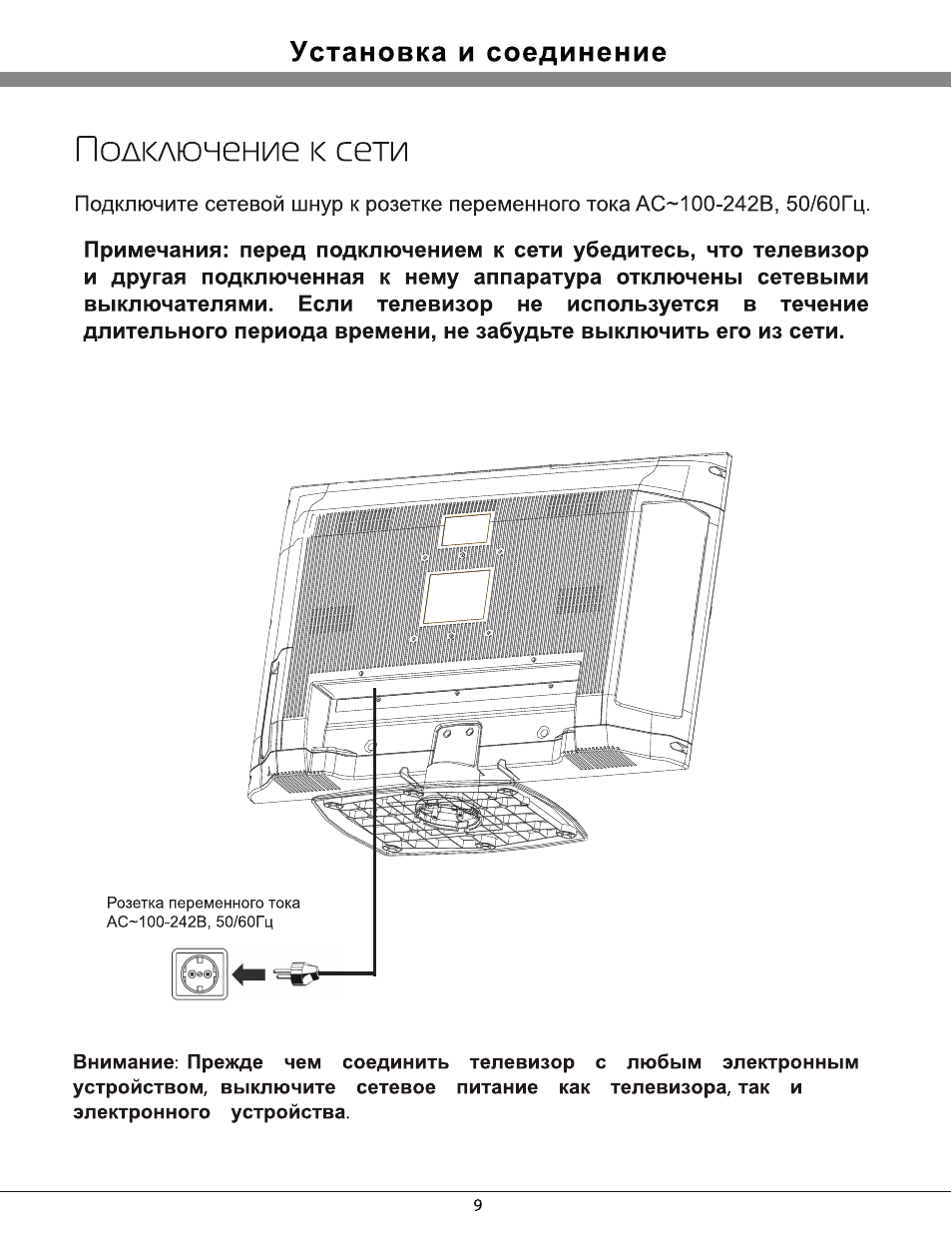

Подключение к сети

Подключите сетевой шнур к розетке переменного тока АС-100-242В, 50/60Гц.

Примечания: перед подключением к сети убедитесь, что телевизор
и другая подключенная к нему аппаратура отключены сетевыми
выключателями.

Если

телевизор

не

используется

в

течение

длительного периода времени, не забудьте выключить его из сети.

Установка и соединение

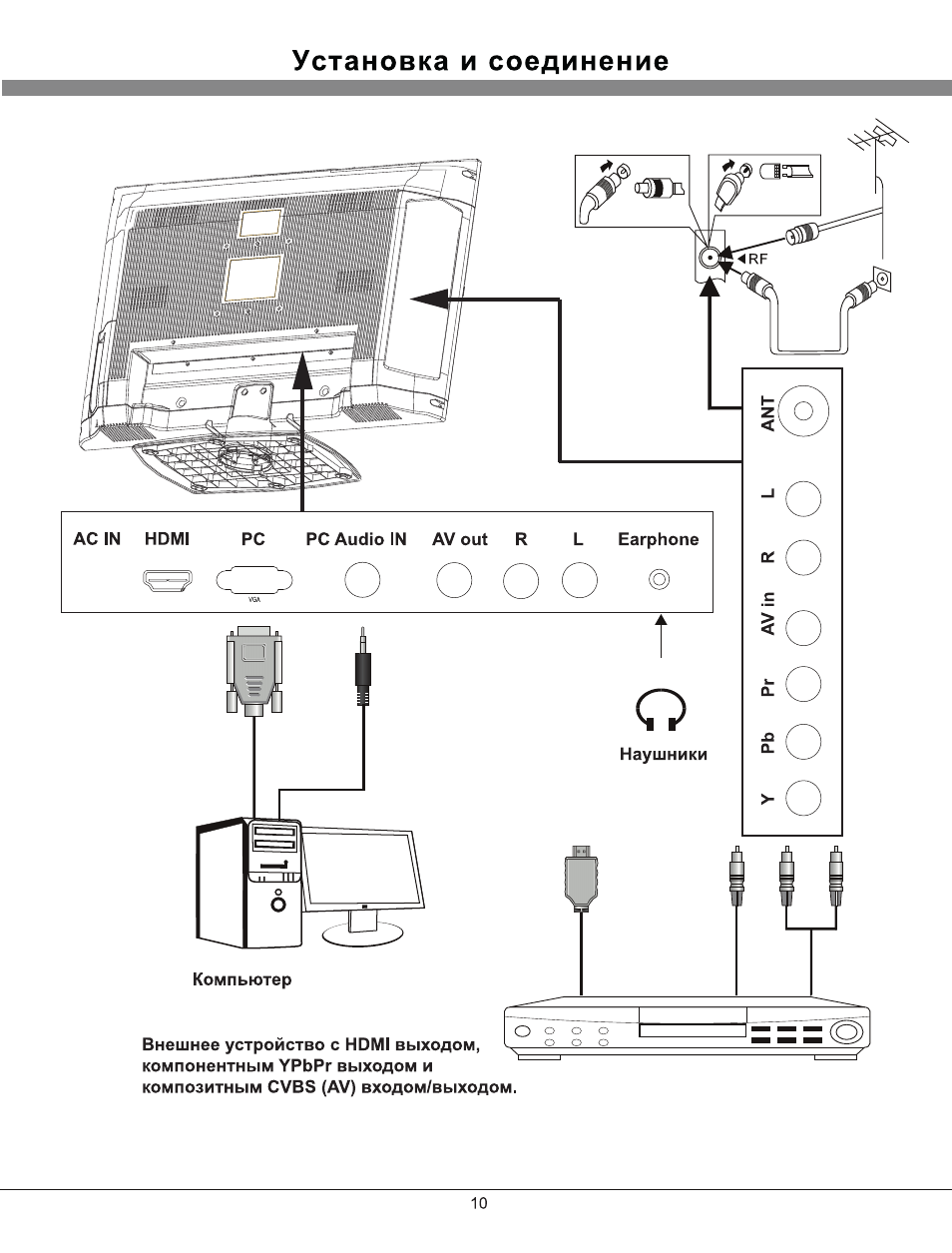

Внимание: Прежде чем соединить телевизор с любым электронным

устройством, выключите сетевое питание как телевизора, так и
электронного устройства.

композитным CVBS (AV) входом/выходом.

10
